Περιγραφή του προϊόντος NICE Moonclever MC824HR30 - νέος πίνακας ελέγχου για μοτέρ 24V ανοιγόμενων αυλόπορτων της σειράς Toona

Σύνδεση και ρύθμιση της μονάδας ελέγχου NICE MC824HR30

NICE Moonclever MC824HR30 είναι ο διάδοχος της MC824HR10 για μονόφυλλες και δίφυλλες αυλόπορτες. Στο κουτί Moonclever περιλαμβάνεται η πλακέτα MCA1R30 (SPMCA1R30). Η μονάδα τροφοδοτείται με 230 V AC και ελέγχει συμβατούς κινητήρες 24 V DC με μαγνητικό κωδικοποιητή.

Η MC824HR30 ανήκει στην οικογένεια MC824H. Η έκδοση MC824L χρησιμοποιεί διαφορετικούς κινητήρες, επομένως η παρακάτω επιλογή κινητήρων και η σύνδεση των κωδικοποιητών αφορούν την HR30. Σε δίφυλλη αυλόπορτα, ο M2 ανοίγει πρώτος και ο M1 κλείνει πρώτος. Σε μονόφυλλη αυλόπορτα, ο κινητήρας συνδέεται στο M2.

Γρήγορη πλοήγηση
Κινητήρες και εξαρτήματα Τοποθέτηση και καλωδίωση Ακροδέκτες και συνδεσμολογία
Φωτοκύτταρα BlueBUS Αρχική εκκίνηση Θέσεις των φύλλων
Προγραμματισμός Τηλεχειριστήρια και κεραία Εφεδρική μπαταρία
Διαγνωστικός έλεγχος και επαναφορά Έλεγχος και συντήρηση Εγχειρίδιο PDF

Συμβατοί κινητήρες και εξαρτήματα

ΤιΓιατίΤύπος
ΦάροςΜε το αναβόσβημά του προειδοποιεί για την κίνηση της αυλόπορτας, ιδίως σε εξόδους με περιορισμένη ορατότητα.
ΦωτοκύτταραΑνιχνεύουν εμπόδια στην περιοχή κίνησης της αυλόπορτας και ενεργοποιούν την κατάλληλη αντίδραση ασφαλείας.
ΤηλεχειριστήριοΆνοιγμα και κλείσιμο της αυλόπορτας από απόσταση.

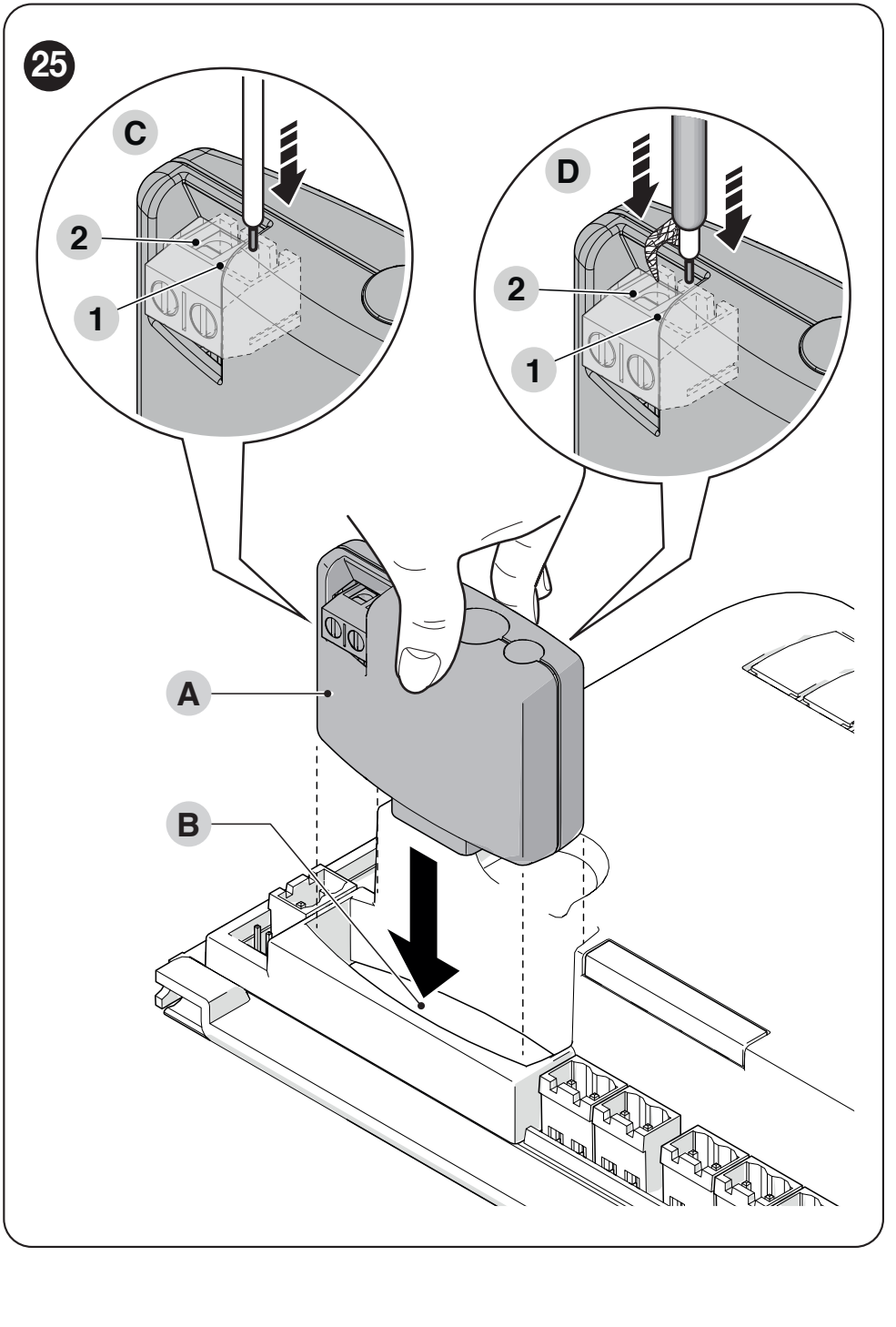

ΔέκτηςΛαμβάνει εντολές από τα τηλεχειριστήρια· στην υποδοχή SM τοποθετείται μία μονάδα.
  • Τρέχων NICE OXIBD.
  • Σε υπάρχουσα εγκατάσταση, μπορείτε να διατηρήσετε τον OXI ή SMXI· το τηλεχειριστήριο πρέπει να είναι συμβατό με τον δέκτη. Ασύρματος έλεγχος.
Προγραμματισμός συντήρησηςΠροηγμένες ρυθμίσεις και διαγνωστικός έλεγχος της μονάδας ελέγχου.
ΚεραίαΣυμβάλλει στην αύξηση της εμβέλειας του ασύρματου χειρισμού.
  • Κεραία ενσωματωμένη στον φάρο ELDC.
  • Αυτόνομη NICE ABFKIT· με τον OXIBD, το ομοαξονικό καλώδιο συνδέεται απευθείας στον δέκτη.
ΠληκτρολόγιοΕπιτρέπει την εισαγωγή εντολής με κωδικό, χωρίς τηλεχειριστήριο.
  • Ενσύρματο BlueBUS NICE EDSB.
  • Ασύρματο FloR NICE EDSWG με κατάλληλο δέκτη FloR.
Διακόπτης με κλειδίΧειρισμός της αυλόπορτας με κλειδί από σταθερό σημείο.
Εφεδρική μπαταρίαΕπιτρέπει την κίνηση της αυλόπορτας ακόμη και σε περίπτωση διακοπής ρεύματος.

Η μονάδα ελέγχου προορίζεται για κινητήρες 24 V με μαγνητικό κωδικοποιητή. Επιλέξτε τον κατάλληλο κινητήρα από τον παρακάτω πίνακα και ρυθμίστε τον τύπο του με τους διακόπτες πριν από την εκμάθηση της διαδρομής.

Ομάδα Μοντέλα που αναφέρει ο κατασκευαστής για την MC824H
Toona TO4024, TO5024, TO5024I, TO7024
Toona Hi-Speed TO5024HS, TO6024HS
Hyppo HY7024, HY7124
Υπόγειοι μηχανισμοί κίνησης MFAB3024, LFAB4024, BFAB5024
Άλλοι ταχείς μηχανισμοί κίνησης MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS
Άλλα συμβατά μοντέλα MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE

Αν η εμπορική ονομασία διαφέρει ή πρόκειται για παλαιότερο κινητήρα, επαληθεύστε τον πλήρη τύπο του. Τις ρυθμίσεις των διακοπτών θα τις βρείτε στην ενότητα Επιλογή τύπου κινητήρα.

Τοποθέτηση της μονάδας ελέγχου και καλωδίωση

Στερεώστε το κουτί σε σταθερή κατακόρυφη επιφάνεια, έτσι ώστε η κάτω ακμή του να βρίσκεται τουλάχιστον 40 cm πάνω από το έδαφος. Αποτρέψτε την είσοδο νερού από τις διαδρομές των καλωδίων. Σύμφωνα με τον κατασκευαστή, η πλευρική είσοδος καλωδίου προορίζεται μόνο για προστατευμένο εσωτερικό χώρο· σε εξωτερικό χώρο χρησιμοποιήστε τις προβλεπόμενες κάτω εισόδους με κατάλληλους στυπιοθλίπτες.

Χρήση Καλώδιο και μέγιστο μήκος
Τροφοδοσία της μονάδας ελέγχου 3 × 1,5 mm²· έως 30 m. Για μήκος άνω των 30 m, ο κατασκευαστής προδιαγράφει 3 × 2,5 mm² και γείωση για τον αυτοματισμό.
Κάθε μοτέρ 3 × 1,5 mm²· έως 10 m.
Κωδικοποιητής κάθε μοτέρ 2 × 1 mm²· έως 10 m. Σύμφωνα με το εγχειρίδιο, το καλώδιο του μοτέρ και του κωδικοποιητή μπορούν να αντικατασταθούν από ένα καλώδιο 5 × 1,5 mm².
BlueBUS 2 × 0,5 mm²· έως 20 m. Για 20–40 m χρησιμοποιήστε 2 × 1 mm².
Φάρος 2 × 0,5 mm²· έως 20 m.
Κεραία Ομοαξονικό καλώδιο RG58· έως 20 m, συνιστώμενο μήκος κάτω από 5 m.
Διακόπτης με κλειδί 2 καλώδια 2 × 0,5 mm² ή ένα 4 × 0,5 mm²· έως 50 m.
Ηλεκτρική κλειδαριά 2 × 1 mm²· έως 10 m.

Οι διατομές ισχύουν για τα αναφερόμενα μήκη. Για μεγαλύτερες διαδρομές, επιλέξτε καλώδιο ανάλογα με το πραγματικό μήκος, τον τρόπο εγκατάστασης και το κύκλωμα τροφοδοσίας.

Ακροδέκτες και διάγραμμα σύνδεσης MC824HR30

Πριν αλλάξετε τις συνδέσεις, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Ακολουθήστε τις ενδείξεις που υπάρχουν πάνω στην πλακέτα MC824HR30· η αρίθμηση ακροδεκτών άλλων μονάδων ελέγχου δεν ισχύει εδώ.

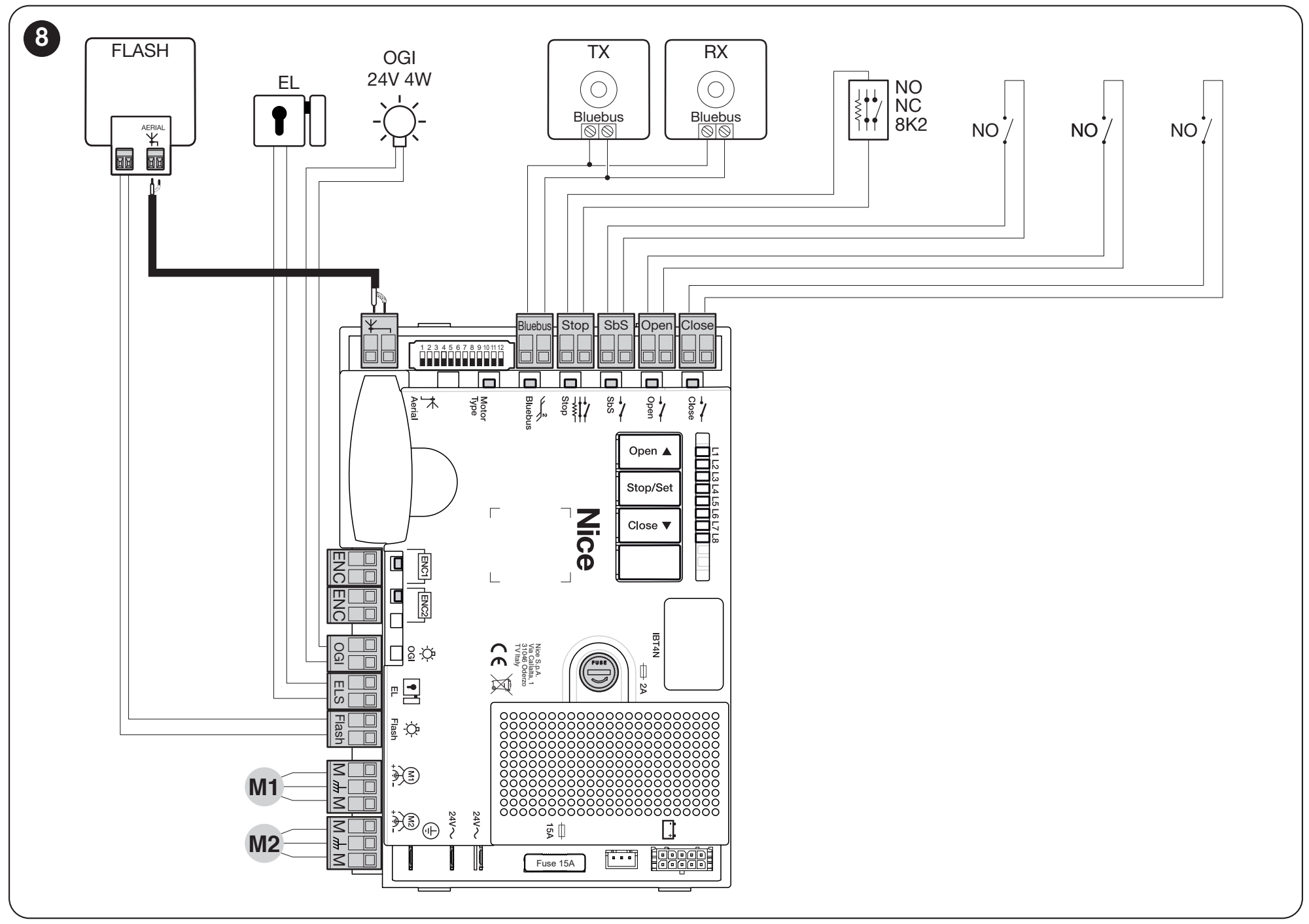

Διάγραμμα MC824H με μοτέρ M1 και M2, κωδικοποιητές και φωτοκύτταρα BlueBUS

Τα TX και RX στο διάγραμμα είναι φωτοκύτταρα BlueBUS. Η σύνδεση της κεραίας στην πλακέτα αφορά το OXI· στο OXIBD, η κεραία συνδέεται απευθείας στον δέκτη, όπως φαίνεται στην ενότητα για το ραδιόφωνο. Κάντε κλικ στην εικόνα για μεγέθυνση.

Ακροδέκτης Χρήση
L / N / PE Τροφοδοσία δικτύου 230 V AC και προστατευτική γείωση, σύμφωνα με τις ενδείξεις του τμήματος τροφοδοσίας. Δεν συνδέεται στις εισόδους χαμηλής τάσης.
M1 + ENC1 Μοτέρ του φύλλου που κινείται πρώτο κατά το κλείσιμο και ο κωδικοποιητής του.
M2 + ENC2 Μοτέρ του φύλλου που κινείται πρώτο κατά το άνοιγμα και ο κωδικοποιητής του. Σε μονόφυλλη πύλη, συνδέστε το μοτέρ στο M2· το M1 παραμένει ελεύθερο.
FLASH Έξοδος φάρου· σε λειτουργία φάρου 12 V DC, μέγ. 21 W. Ο κατασκευαστής αναφέρει NICE ELDC. Δεν είναι έξοδος 230 V.
ELS Έξοδος για ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA. Αν αλλάξει η λειτουργία σε φωτισμό, αλλάζουν και οι ηλεκτρικές παράμετροι της εξόδου.
OGI Ένδειξη ανοιχτής πύλης: 24 V, μέγ. 4 W· η τάση μπορεί να κυμαίνεται από −30 έως +50 %.
BlueBUS Δύο αγωγοί για τροφοδοσία και επικοινωνία συμβατών συσκευών· σύνδεση παράλληλα, χωρίς τήρηση πολικότητας.
STOP Είσοδος ασφαλείας για επαφή NO, NC ή 8,2 kΩ. Κατά τη διαδικασία εκμάθησης, η μονάδα αποθηκεύει την κατάσταση της συνδεδεμένης συσκευής· οποιαδήποτε αλλαγή προκαλεί διακοπή και σύντομη αντίστροφη κίνηση.
SbS / OPEN / CLOSE Είσοδοι ελέγχου για ξηρές επαφές NO: διαδοχική εντολή, άνοιγμα και κλείσιμο. Μην εφαρμόζετε εξωτερική τάση σε αυτές.
24 V DC για πρόσθετες συσκευές Ο αρνητικός πόλος (−) είναι ο δεξιός ακροδέκτης του ζεύγους STOP και ο θετικός (+) ο αριστερός ακροδέκτης του ζεύγους SbS, όταν κοιτάτε τη σειρά ακροδεκτών με τις ενδείξεις STOP και SbS. Συνολικό ρεύμα κατανάλωσης έως 200 mA. Αυτή η τροφοδοσία παραμένει διαθέσιμη και σε κατάσταση Standby· οι ακροδέκτες BlueBUS είναι ξεχωριστοί και χωρίς πολικότητα.
SM / IBT4N Υποδοχή πρόσθετου δέκτη / υποδοχή διεπαφής σέρβις. Συνδέετε τα εξαρτήματα με αποσυνδεδεμένη την τροφοδοσία.

Μοτέρ και κωδικοποιητές

Κάθε κωδικοποιητής πρέπει να αντιστοιχεί στο σωστό μοτέρ. Στη διπολική είσοδο ENC δεν έχει σημασία η πολικότητα. Αν κατά τη διαδικασία εκμάθησης εμφανιστεί ότι η σειρά των φύλλων είναι ανεστραμμένη, πρέπει να αντιμετατεθούν μαζί με τα μοτέρ και οι κωδικοποιητές τους. Ο προστατευτικός αγωγός δεν πρέπει να αντιμετατεθεί με τους αγωγούς του μοτέρ.

Μπουτόν και διακόπτης με κλειδί

Για τον συνήθη χειρισμό, συνδέστε την επαφή NO στο ζεύγος ακροδεκτών SbS. Για τον διακόπτη NICE EKS χρησιμοποιήστε τις επαφές C και NO του επιλεγμένου μικροδιακόπτη. Η ακολουθία εντολών καθορίζεται από την παράμετρο L2 στο δεύτερο επίπεδο. Οι ανεξάρτητες εντολές μπορούν να δοθούν στις εισόδους OPEN και CLOSE. Η λειτουργία L7 στο πρώτο επίπεδο μπορεί να μετατρέψει την είσοδο CLOSE σε μερικό άνοιγμα.

Είσοδος STOP

Πολλές επαφές NO συνδέονται παράλληλα και πολλές επαφές NC σε σειρά. Οι συνδυασμοί με ακμές ασφαλείας 8,2 kΩ έχουν δική τους συνδεσμολογία ανάλογα με τον τύπο της ακμής. Αν η ένδειξη STOP υποδεικνύει βλάβη, ελέγξτε την επαφή και την καλωδίωση αντί να γεφυρώσετε μόνιμα την είσοδο.

Φωτοκύτταρα BlueBUS

Για το βασικό ζεύγος, χρησιμοποιήστε συμβατό πομπό TX και δέκτη RX, για παράδειγμα NICE EPMB. Και τα δύο συνδέονται με δύο αγωγούς παράλληλα στο BlueBUS. Δεν πρόκειται για φωτοκύτταρα με ρελέ και επαφές COM/NC· η συνδεσμολογία EPM ή BF από άλλη μονάδα ελέγχου δεν ισχύει εδώ.

  1. Τοποθετήστε τον TX και τον RX αντικριστά, σύμφωνα με την προστατευόμενη ζώνη.
  2. Ρυθμίστε τους βραχυκυκλωτήρες διευθυνσιοδότησης ανάλογα με την επιθυμητή λειτουργία. Ο TX και ο RX ενός ζεύγους έχουν την ίδια διεύθυνση· ένα επιπλέον ζεύγος πρέπει να έχει διαφορετική διεύθυνση.
  3. Συνδέστε και τους δύο αγωγούς BlueBUS· δεν έχει σημασία η πολικότητα.
  4. Εκτελέστε εκμάθηση των συνδεδεμένων συσκευών και δοκιμάστε κάθε ζεύγος κατά την κίνηση της πύλης.
Διεύθυνση Απόκριση της μονάδας ελέγχου MC824H
FOTO / FOTO II Προστασία κατά το κλείσιμο: διακοπή και αντιστροφή της κίνησης.
FOTO 1 / FOTO 1 II Κατά το κλείσιμο, διακοπή και αντιστροφή· κατά το άνοιγμα, διακοπή και συνέχιση μετά την αποδέσμευση της δέσμης.
FOTO 2 / FOTO 2 II Προστασία κατά το άνοιγμα: διακοπή και αντιστροφή της κίνησης.
FOTO 3 Αυτή η διαμόρφωση δεν χρησιμοποιείται με το MC824H.

Καθορίστε την ακριβή θέση των βραχυκυκλωτήρων σύμφωνα με τις ενδείξεις πάνω στα συγκεκριμένα φωτοκύτταρα. Κατά την προσθήκη, αφαίρεση ή αντικατάσταση συσκευής, επαναλάβετε την εκμάθηση των συνδεδεμένων συσκευών.

Πρώτη εκκίνηση και εκμάθηση της διαδρομής της πύλης

1. Επιλέξτε τον τύπο μοτέρ

Με αποσυνδεδεμένη την τροφοδοσία, ρυθμίστε τον επιλογέα σύμφωνα με το ακριβές μοντέλο του μηχανισμού κίνησης. Ολοκληρώστε τη ρύθμιση πριν από την εκμάθηση των μηχανικών τερματικών θέσεων. Χρησιμοποιήστε μόνο τον συνδυασμό που αναφέρει ο κατασκευαστής.

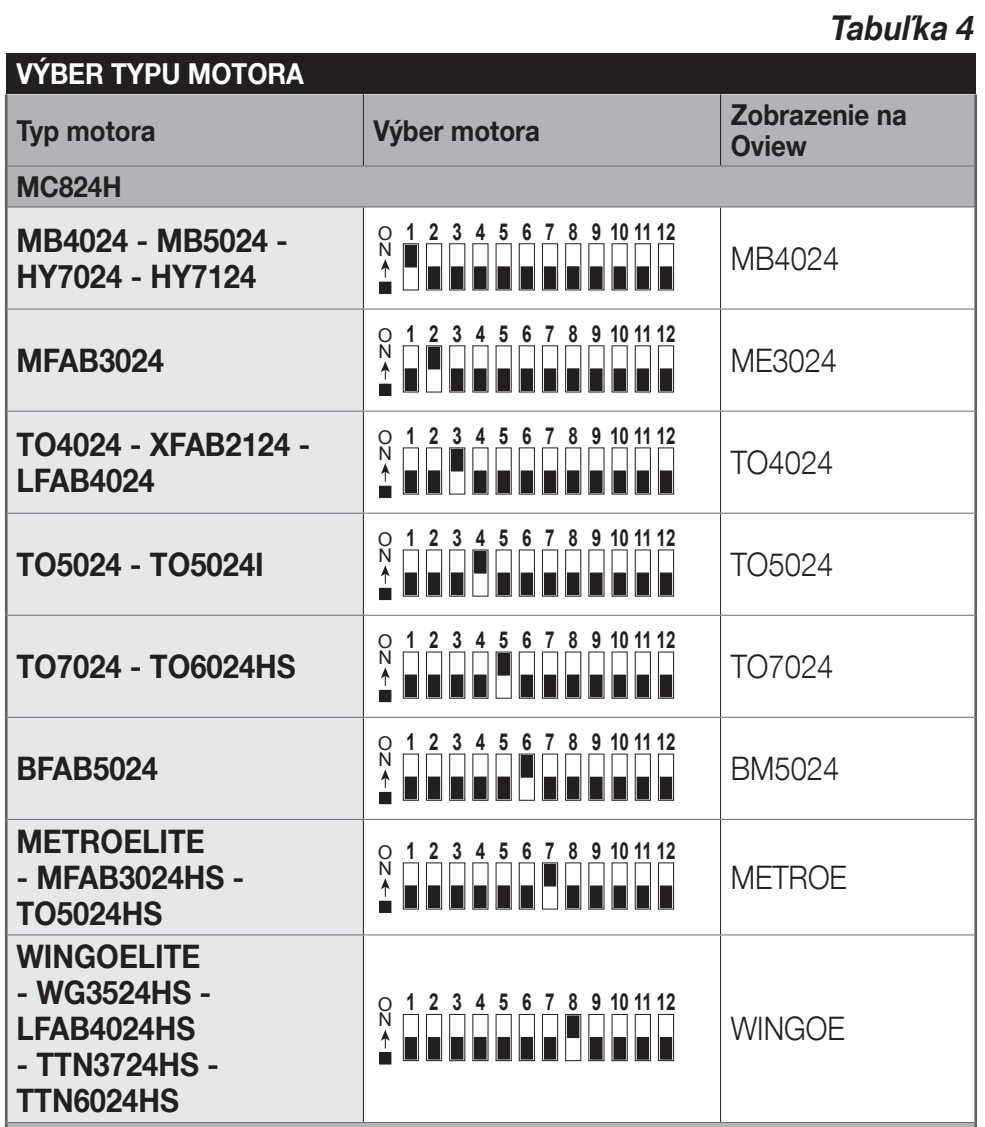

Ρύθμιση διακοπτών ανάλογα με τον τύπο μοτέρ MC824H

Η εικόνα δείχνει τις ρυθμίσεις μοτέρ για το MC824H. Καθορίστε τη θέση του διακόπτη σύμφωνα με την ένδειξη ON στην εικόνα και στον επιλογέα της μονάδας ελέγχου. Κάντε κλικ στην εικόνα για μεγέθυνση.

2. Ελέγξτε τον μηχανισμό και την πρώτη ενεργοποίηση

Ελέγξτε τα στοπ, την ελεύθερη κίνηση και το κλείδωμα των μηχανισμών κίνησης σύμφωνα με τα εγχειρίδιά τους. Μετά την ενεργοποίηση, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει τακτικά, περίπου μία φορά το δευτερόλεπτο, οι λυχνίες LED TX/RX των φωτοκυττάρων πρέπει να αναβοσβήνουν και ο φάρος να είναι σβηστός. Σε περίπτωση απόκλισης, αποσυνδέστε την τροφοδοσία και ελέγξτε τις συνδέσεις.

3. Εκτελέστε εκμάθηση των συνδεδεμένων συσκευών

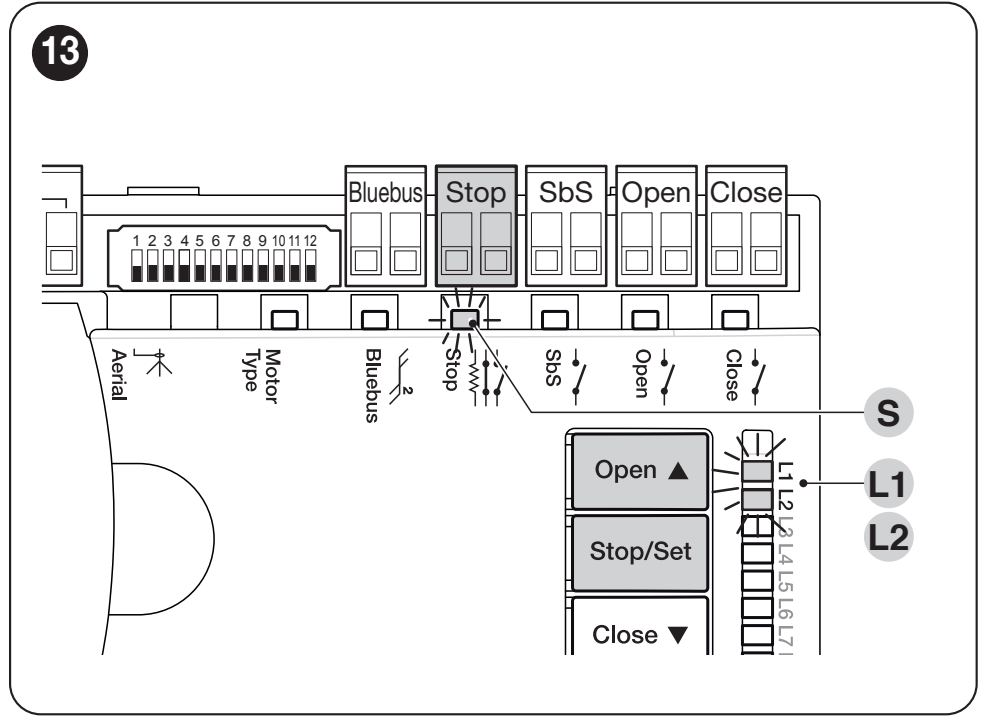

Κουμπιά Open και Stop/Set, λυχνίες LED L1 και L2 και λυχνία LED STOP

Κουμπιά και ενδεικτικές λυχνίες που χρησιμοποιούνται για την αναγνώριση συσκευών BlueBUS και STOP. Κάντε κλικ στην εικόνα για μεγέθυνση.

  1. Πατήστε και κρατήστε πατημένα Open ▲ + Stop/Set.
  2. Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 3 δευτερόλεπτα, αφήστε τα κουμπιά.
  3. Περιμένετε να ολοκληρωθεί η διαδικασία. Η λυχνία LED STOP πρέπει να είναι αναμμένη και οι L1 και L2 σβηστές. Οι L3 και L4 ενδέχεται να υποδεικνύουν ότι πρέπει ακόμη να γίνει εκμάθηση της διαδρομής.

Αυτό το στάδιο είναι απαραίτητο ακόμη κι αν δεν είναι συνδεδεμένη καμία συσκευή στις εισόδους BlueBUS ή STOP.

4. Εκτελέστε αυτόματη εκμάθηση των μηχανικών στοπ

  1. Πατήστε και κρατήστε πατημένα Stop/Set + Close ▼.
  2. Αφήστε τα κουμπιά μόνο όταν οι L3 και L4 αναβοσβήνουν γρήγορα, έπειτα από περίπου 5 δευτερόλεπτα. Αν τα αφήσετε νωρίτερα, όταν αναβοσβήνει η L1, επιλέγεται η χειροκίνητη εκμάθηση.
  3. Ελέγξτε τη σειρά των κινήσεων: αργό κλείσιμο του M1, αργό κλείσιμο του M2, αργό άνοιγμα των M2 και M1 έως τα στοπ και, τέλος, γρήγορο κλείσιμο και των δύο φύλλων.
  4. Μετά την επιτυχή ολοκλήρωση, οι L3 και L4 σβήνουν. Δοκιμάστε το άνοιγμα και το κλείσιμο κάθε φύλλου ξεχωριστά με τα κουμπιά.

Αν η κατεύθυνση ή η σειρά δεν είναι σωστή: διακόψτε την εκμάθηση με το κουμπί Open ή Close. Αποσυνδέστε κάθε τροφοδοσία πριν διορθώσετε τις συνδέσεις. Αν έχουν αντιστραφεί τα φύλλα, διορθώστε τις συνδέσεις M1/M2 και των αντίστοιχων ENC· αν έχει αντιστραφεί η κατεύθυνση, αλλάξτε μόνο τα καλώδια του μοτέρ σύμφωνα με το αρχικό διάγραμμα. Στη συνέχεια, επαναλάβετε την εκμάθηση. Η ενεργοποίηση φωτοκυττάρου ή STOP διακόπτει την εκμάθηση.

Δεν χρειάζεται να διαγράψετε προληπτικά ολόκληρη τη μνήμη για να επαναλάβετε την εκμάθηση.

Χειροκίνητη ρύθμιση των θέσεων των φύλλων

Αν η αυτόματη εκμάθηση δεν ταιριάζει στη γεωμετρία της πύλης, μπορείτε να ρυθμίσετε τις θέσεις χειροκίνητα. Η μικτή λειτουργία βασίζεται στην προηγούμενη αυτόματη εκμάθηση και ρυθμίζει επιλεγμένες ενδιάμεσες θέσεις· οι μηχανικές τελικές θέσεις 0 και 1 διατηρούνται.

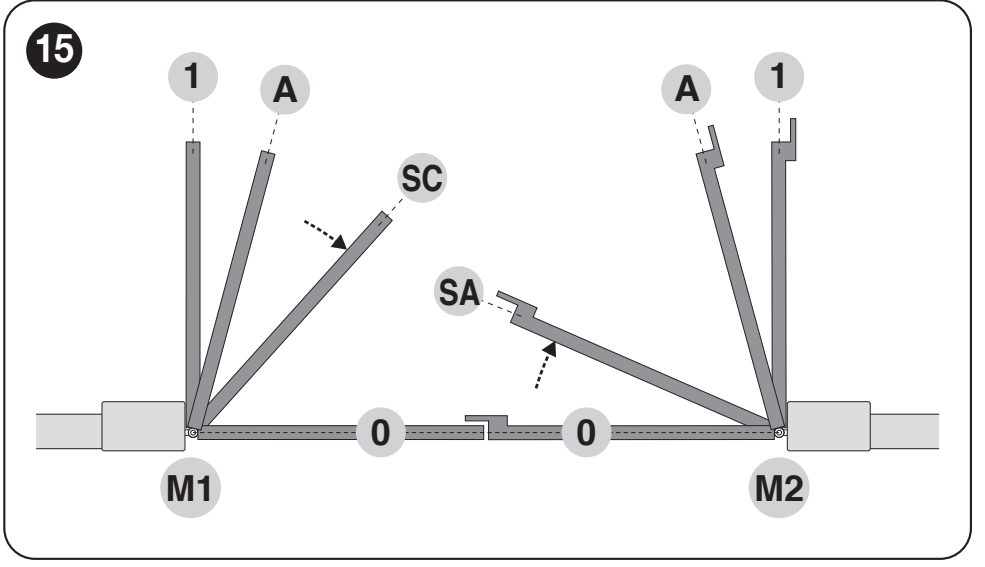

Θέσεις 0, 1, A, SA και SC για τα φύλλα που κινούνται από τα μοτέρ M1 και M2

Οι SA και SC καθορίζουν τη χρονική αλληλουχία της κίνησης των φύλλων· η A είναι η επιθυμητή θέση ανοίγματος. Κάντε κλικ στην εικόνα για μεγέθυνση.

Λυχνίες LED κατά τη χειροκίνητη εκμάθηση Θέση
L1 Μηχανικό στοπ κλεισίματος M1 (0).
L2 Μηχανικό στοπ κλεισίματος M2 (0).
L3 SA: θέση M2, μετά την οποία ξεκινά το M1 κατά το άνοιγμα.
L4 Επιθυμητή θέση ανοίγματος A του μοτέρ M1.
L5 Επιθυμητή θέση ανοίγματος A του μοτέρ M2.
L6 SC: θέση M1, μετά την οποία αρχίζει να κλείνει το M2 κατά το κλείσιμο.
L7 Μηχανικό στοπ ανοίγματος M1 (1).
L8 Μηχανικό στοπ ανοίγματος M2 (1).

Για είσοδο στη χειροκίνητη εκμάθηση: κρατήστε πατημένα τα Stop/Set + Close και αφήστε τα όταν αναβοσβήσει η L1, έπειτα από περίπου 3 δευτερόλεπτα. Με σύντομο πάτημα των Open/Close επιλέγετε θέση· κρατώντας τα πατημένα, κινείται το αντίστοιχο μοτέρ. Για να αποθηκεύσετε τη θέση, κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· έπειτα μεταβείτε στην επόμενη. Το μέγιστο διάστημα μεταξύ των βημάτων είναι 10 δευτερόλεπτα.

Σε πύλη με ένα φύλλο, οι θέσεις που δεν χρησιμοποιούνται παραλείπονται. Ακολουθήστε τη σειρά των λυχνιών LED στον πίνακα και αποθηκεύστε μόνο τις θέσεις του συνδεδεμένου μοτέρ M2.

Προγραμματισμός λειτουργιών και παραμέτρων

Τα κουμπιά Open ▲ και Close ▼ επιλέγουν την επιλογή, ενώ το Stop/Set επιβεβαιώνει ή αλλάζει τη ρύθμιση. Στο επίπεδο I ενεργοποιείται η λειτουργία· στο επίπεδο II ρυθμίζεται η τιμή της. Για παράδειγμα, η L1 στο πρώτο επίπεδο ενεργοποιεί το αυτόματο κλείσιμο, ενώ η L1 στο δεύτερο επίπεδο καθορίζει τη διάρκεια της παύσης.

Επίπεδο I – ενεργοποίηση και απενεργοποίηση

  1. Με την πύλη ακίνητη, κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει η L1 και αφήστε το.
  2. Επιλέξτε την επιθυμητή λυχνία LED με τα κουμπιά Open/Close.
  3. Πατήστε στιγμιαία το Stop/Set για να αλλάξετε κατάσταση: σύντομη αναλαμπή = OFF, παρατεταμένη αναλαμπή = ON.
  4. Όταν ολοκληρωθεί η διαδικασία, περιμένετε να τερματιστεί ο προγραμματισμός.
Λυχνία LED – λειτουργίαΚατάσταση ON και αποτέλεσμα
L1 – Αυτόματο κλείσιμο
Κλείνει μετά την καθορισμένη παύση.
Μετά το άνοιγμα, ξεκινά η αντίστροφη μέτρηση της παύσης και στη συνέχεια η πύλη κλείνει.
L2 – Κλείσιμο μετά από φωτοκύτταρο
Μειώνει τη διάρκεια της παύσης ή ξεκινά την αντίστροφη μέτρησή της μετά την ενεργοποίηση του φωτοκυττάρου.
Όταν είναι ενεργοποιημένο το αυτόματο κλείσιμο, μειώνει την παύση στα 5 s. Αν είναι απενεργοποιημένο, η ενεργοποίηση του φωτοκυττάρου μπορεί να ξεκινήσει το κλείσιμο μετά την καθορισμένη παύση.
L3 – Πάντα κλείσιμο
Αντίδραση μετά την επαναφορά της τροφοδοσίας.
Αν η πύλη είναι ανοιχτή, μετά την επαναφορά της τροφοδοσίας η μονάδα ελέγχου την κλείνει, με προειδοποιητική αναλαμπή πριν από την κίνηση.
L4 – Όλα σε αναμονή
Λειτουργία εξοικονόμησης ενέργειας· ενεργοποιημένη από προεπιλογή στο MC824HR30.
Μετά από αδράνεια, απενεργοποιεί το BlueBUS και τις περισσότερες λυχνίες LED. Οι προϋποθέσεις λειτουργίας με μπαταρία αναφέρονται στην ενότητα Αναμονή και εφεδρική τροφοδοσία.
L5 – Κλειδαριά / φωτισμός
Αλλάζει τη λειτουργία της εξόδου ELS.
ON: βοηθητικός φωτισμός. OFF: ηλεκτρική κλειδαριά· αν αλλάξετε τη ρύθμιση, ελέγξτε τις προδιαγραφές του συνδεδεμένου φορτίου.
L6 – Προειδοποιητική αναλαμπή
Προειδοποίηση πριν από την κίνηση.
Ο φάρος αρχίζει να αναβοσβήνει 3 s πριν ξεκινήσει η κίνηση.
L7 – CLOSE / μερικό άνοιγμα
Αλλάζει τη λειτουργία της εισόδου CLOSE.
Η είσοδος CLOSE δίνει εντολή Partial Open 1 αντί για κλείσιμο.
L8 – OGI / συντήρηση
Αλλάζει τη λειτουργία της εξόδου OGI.
Η έξοδος σηματοδοτεί ανάγκη συντήρησης αντί για την κατάσταση ανοιχτής πύλης.

Επίπεδο II – ρύθμιση τιμής

  1. Κρατήστε πατημένο το Stop/Set μέχρι να αναβοσβήσει η L1 και αφήστε το. Επιλέξτε την παράμετρο με τα Open/Close.
  2. Κρατήστε ξανά πατημένο το Stop/Set. Έπειτα από περίπου 3 δευτερόλεπτα, ανάβει η λυχνία LED της τρέχουσας τιμής.
  3. Κρατήστε ακόμη πατημένο το Stop/Set και επιλέξτε την τιμή με τα κουμπιά Open/Close.
  4. Αφήστε το Stop/Set και περιμένετε να τερματιστεί η λειτουργία. Στη συνέχεια, δοκιμάστε τη λειτουργία.
Λυχνία LED εισόδου – παράμετροςΛυχνία LED ρύθμισης – τιμή
L1 – Χρόνος παύσης
Χρόνος πριν από το αυτόματο κλείσιμο· ισχύει μόνο όταν είναι ενεργοποιημένο το επίπεδο I/L1.
L1 – 5 s
L2 – 15 s
L3 – 30 s
L4 – 45 s
L5 – 60 s
L6 – 80 s
L7 – 120 s
L8 – 180 s
L2 – Βηματική λειτουργία
Ακολουθία εντολών SbS, OPEN, CLOSE και ασύρματης λειτουργίας. Στις επιλογές L4, L5, L7 και L8 αλλάζει επίσης η συμπεριφορά των OPEN και CLOSE.
L1 – άνοιγμα–στοπ–κλείσιμο–στοπ
L2 – άνοιγμα–στοπ–κλείσιμο–άνοιγμα
L3 – άνοιγμα–κλείσιμο–άνοιγμα–κλείσιμο
L4 – λειτουργία πολυκατοικίας
L5 – λειτουργία πολυκατοικίας 2· εντολή που κρατιέται για περισσότερο από 2 s δίνει STOP
L6 – βηματική λειτουργία 2· σύντομη εντολή έως 2 s προκαλεί μερικό άνοιγμα
L7 – κίνηση μόνο όσο κρατιέται πατημένο το πλήκτρο εντολής
L8 – ημιαυτόματο άνοιγμα, κλείσιμο με παρατεταμένο πάτημα
L3 – Ταχύτητα μοτέρ
Ταχύτητα κατά την κανονική κίνηση.
L1 – πολύ αργά
L2 – αργά
L3 – μέτρια
L4 – γρήγορα
L5 – πολύ γρήγορα
L6 – εξαιρετικά γρήγορα
L7 – ανοίγει γρήγορα, κλείνει αργά
L8 – ανοίγει εξαιρετικά γρήγορα, κλείνει με μέτρια ταχύτητα
L4 – Αποφόρτιση μετά το κλείσιμο
Μια σύντομη κίνηση προς τα πίσω και των δύο μοτέρ μειώνει την υπολειπόμενη πίεση.
L1 – χωρίς αποφόρτιση
L2 – βαθμίδα 1, περίπου 100 ms
L3 – βαθμίδα 2
L4 – βαθμίδα 3
L5 – βαθμίδα 4
L6 – βαθμίδα 5
L7 – βαθμίδα 6
L8 – βαθμίδα 7, περίπου 800 ms
L5 – Ισχύς μοτέρ
Κοινή ρύθμιση ισχύος και των δύο μοτέρ· πριν την αυξήσετε, ελέγξτε τον μηχανισμό.
L1 – βαθμίδα 1 – ελάχιστη
L2 – βαθμίδα 2
L3 – βαθμίδα 3
L4 – βαθμίδα 4
L5 – βαθμίδα 5
L6 – βαθμίδα 6
L7 – βαθμίδα 7
L8 – βαθμίδα 8 – μέγιστη
L6 – Μερικό άνοιγμα
Εύρος της εντολής Partial Open 1. Για δύο φύλλα, το ποσοστό υπολογίζεται με βάση το μικρότερο ρυθμισμένο άνοιγμα.
L1 – M2 στο ¼
L2 – M2 στο ½
L3 – M2 στο ¾
L4 – ολόκληρο το M2
L5 – και τα δύο φύλλα στο ¼
L6 – και τα δύο φύλλα στο ½
L7 – και τα δύο φύλλα στο ¾
L8 – και τα δύο φύλλα στο μικρότερο πλήρες άνοιγμα
L7 – Διάστημα συντήρησης
Αριθμός κύκλων λειτουργίας μέχρι την ένδειξη συντήρησης.
L1 – 500
L2 – 1 000
L3 – 1 500
L4 – 2 500
L5 – 5 000
L6 – 10 000
L7 – 15 000
L8 – 20 000
L8 – Ιστορικό σφαλμάτων
Αποτέλεσμα των τελευταίων οκτώ κύκλων λειτουργίας· το L1 είναι το πιο πρόσφατο.
L1 – 1ος κύκλος λειτουργίας – πιο πρόσφατος
L2 – 2ος κύκλος λειτουργίας
L3 – 3ος κύκλος λειτουργίας
L4 – 4ος κύκλος λειτουργίας
L5 – 5ος κύκλος λειτουργίας
L6 – 6ος κύκλος λειτουργίας
L7 – 7ος κύκλος λειτουργίας
L8 – 8ος κύκλος λειτουργίας

Στις λειτουργίες βηματικής κίνησης L4 και L5, η εντολή SbS ή OPEN δεν αλλάζει τίποτα κατά το άνοιγμα, ενώ η CLOSE αντιστρέφει την κατεύθυνση· κατά το κλείσιμο, η SbS ή OPEN αντιστρέφει την κατεύθυνση και η CLOSE δεν αλλάζει τίποτα. Επιπλέον, στο L5, αν κρατήσετε πατημένο το πλήκτρο εντολής για περισσότερο από 2 s, η κίνηση σταματά. Το L7 απαιτεί να κρατάτε πατημένο το πλήκτρο εντολής σε όλη τη διάρκεια της κίνησης, ενώ το L8 μόνο κατά το κλείσιμο.

Παράδειγμα – κλείσιμο μετά από 60 δευτερόλεπτα: στο επίπεδο I ενεργοποιήστε το L1. Έπειτα, στο επίπεδο II, μεταβείτε στην παράμετρο L1 και επιλέξτε την τιμή L5. Αν είναι ενεργοποιημένη και η λειτουργία κλεισίματος μετά την ενεργοποίηση του φωτοκύτταρου, η παύση μπορεί να μειωθεί.

Μην αφήνετε μεγάλο διάστημα ανάμεσα στα βήματα προγραμματισμού· μετά από αυτό, η κεντρική μονάδα επιστρέφει στην κανονική λειτουργία.

Ραδιοφωνικός δέκτης, κεραία και τηλεχειριστήρια

Ο τηλεχειρισμός εξαρτάται από τον εγκατεστημένο δέκτη. Για τον πρόσθετο NICE OXIBD χρησιμοποιήστε τον σύνδεσμο SM. Το κουμπί με το σύμβολο του ραδιοσήματος στον πίνακα MC824H δεν χρησιμοποιείται· το τηλεχειριστήριο αντιστοιχίζεται στον αντίστοιχο δέκτη.

Για τον δέκτη OXIBD, στο κατάστημά μας θα βρείτε, για παράδειγμα, το τηλεχειριστήριο NICE ON3EBD. Κατά την επέκταση μιας υπάρχουσας εγκατάστασης, ελέγξτε επίσης την ήδη χρησιμοποιούμενη κωδικοποίηση και τη λειτουργία του δέκτη· η ίδια συχνότητα από μόνη της δεν αρκεί.

Τοποθέτηση του πρόσθετου δέκτη και σύνδεση της κεραίας απευθείας στους ακροδέκτες του

Στον OXIBD, η εξωτερική κεραία με ομοαξονικό καλώδιο RG58 συνδέεται απευθείας στους ακροδέκτες 1 και 2 του δέκτη, όχι στον ακροδέκτη κεραίας της πλακέτας ελέγχου. Κάντε κλικ στην εικόνα για μεγέθυνση.

Επιλέξτε τη διαδικασία αποθήκευσης του τηλεχειριστηρίου ανάλογα με τον συγκεκριμένο δέκτη, στο οδηγό αντιστοίχισης τηλεχειριστηρίων NICE. Η προσθήκη τηλεχειριστηρίου δεν απαιτεί διαγραφή των ρυθμίσεων διαδρομής της κεντρικής μονάδας.

Αναμονή και εφεδρική τροφοδοσία

Η λειτουργία Standby all (L4 στο επίπεδο I) είναι ενεργοποιημένη από προεπιλογή στο MC824HR30. Περίπου 5 λεπτά μετά την επιτυχή ολοκλήρωση μιας κίνησης, απενεργοποιείται η τροφοδοσία του BlueBUS και οι περισσότερες ενδεικτικές λυχνίες LED· στη συνέχεια, η λυχνία BlueBUS αναβοσβήνει πιο αργά. Μετά τη λήψη μιας εντολής, η μονάδα επιστρέφει στην κανονική λειτουργία με μικρή καθυστέρηση, επομένως το πιο αργό αναβόσβημα μετά από περίοδο αδράνειας δεν αποτελεί βλάβη. Αν είναι συνδεδεμένη εφεδρική μπαταρία, η λειτουργία Standby ενεργοποιείται μόνο αφού ολοκληρωθεί η φόρτισή της.

Μπαταρία Προϋπόθεση σύνδεσης
PSS324 Ο τρέχων τύπος που αναφέρει ο κατασκευαστής. Χρησιμοποιήστε το αντίστοιχο εγχειρίδιο και το καλώδιο που παρέχεται για αυτήν τη διάταξη· λεπτομέρειες για το NICE PSS324.
Παλαιότερο PS324 Χρησιμοποιήστε το NICE CABLA11 και απενεργοποιήστε το Standby (L4 = OFF). Ο προσαρμογέας από μόνος του δεν αρκεί. Υπολογίστε υψηλότερη κατανάλωση.

Συνδέστε την μπαταρία όταν η παροχή ρεύματος είναι αποσυνδεδεμένη. Ο ραδιοφωνικός δέκτης, η διεπαφή σέρβις και τα εξαρτήματα που τροφοδοτούνται συνεχώς αυξάνουν την κατανάλωση, γι' αυτό ο χρόνος λειτουργίας με μπαταρία διαφέρει ανάλογα με τη συγκεκριμένη εγκατάσταση.

Solemyo: η ηλιακή τροφοδοσία συνδέεται μέσω του συνδέσμου της μπαταρίας. Απαιτεί ενεργή τη λειτουργία Standby all· με το ηλιακό σύστημα δεν συνδέεται ταυτόχρονα η τροφοδοσία δικτύου. Οι προϋποθέσεις για το παλαιότερο PS324 δεν ισχύουν για αυτό.

Διαγνωστικός έλεγχος και αντιμετώπιση συνηθισμένων προβλημάτων

Κατά τη διάγνωση μιας βλάβης, παρατηρήστε την κατάσταση των LED και τον αριθμό των σύντομων αναλαμπών του φάρου. Η ακολουθία αναλαμπών σφάλματος επαναλαμβάνεται δύο φορές, με παύση περίπου ενός δευτερολέπτου. Κάντε επαναφορά μόνο ως τελευταίο βήμα, καθώς διαγράφει τις αποθηκευμένες ρυθμίσεις.

Σύντομες αναλαμπές Σημασία και αρχικός έλεγχος
1 Ασυμφωνία συσκευών BlueBUS. Ελέγξτε τις συνδέσεις και τις διευθύνσεις· μετά από αλλαγή της διάταξης, εκτελέστε εκμάθηση συσκευών.
2 Ενεργοποίηση φωτοκυττάρου. Ελέγξτε για εμπόδια, καθαριότητα και σωστή ευθυγράμμιση TX/RX.
3 Εμπόδιο που ανιχνεύτηκε βάσει της έντασης. Ελέγξτε πρώτα τη μηχανική αντίσταση και την ελεύθερη κίνηση.
4 Ενεργό STOP. Ελέγξτε τη διάταξη ασφαλείας και την καλωδίωσή της.
5 / 7 Σφάλμα εσωτερικών παραμέτρων / ηλεκτρικού κυκλώματος. Περιμένετε τουλάχιστον 30 s· αν το σφάλμα επανεμφανιστεί, απαιτείται τεχνική υποστήριξη.
6 Έχει ξεπεραστεί ο αριθμός κύκλων λειτουργίας ανά ώρα ή συνεχόμενα. Αφήστε το σύστημα να ξεκουραστεί για λίγα λεπτά.
8 Μια συνεχώς ενεργή εντολή εμποδίζει τις επόμενες. Ελέγξτε το κουμπί, το ρελέ ή τον χρονοδιακόπτη.
9 Ο αυτοματισμός είναι μπλοκαρισμένος από εντολή. Απαιτείται η αντίστοιχη εντολή για την απεμπλοκή.
10 Εμπόδιο ή αυξημένη αντίσταση που ανιχνεύτηκε από τον κωδικοποιητή MC824H. Ελέγξτε τον μηχανισμό και τη σύνδεση του σωστού κωδικοποιητή με το μοτέρ.

Τι δείχνουν οι λυχνίες LED στην πλακέτα

Ένδειξη Σημασία
BlueBUS μία φορά το δευτερόλεπτο Κανονική λειτουργία. Το πιο αργό αναβόσβημα μετά από αδράνεια μπορεί να υποδεικνύει λειτουργία Standby.
BlueBUS – δύο γρήγορες αναλαμπές Αλλαγή εισόδου ή λήψη εντολής· από μόνη της δεν αποτελεί σφάλμα.
Η ένδειξη STOP είναι αναμμένη / σβηστή Αναμμένη: η αποθηκευμένη κατάσταση ασφαλείας είναι εντάξει. Σβηστή: ελέγξτε το STOP και τις συνδεδεμένες διατάξεις.
Η ένδειξη SbS / OPEN / CLOSE είναι αναμμένη Η αντίστοιχη είσοδος ελέγχου είναι ενεργή. Η μόνιμη ένδειξη χωρίς εντολή μπορεί να εξηγεί τον μπλοκαρισμένο χειρισμό.
Οι L1 + L2 αναβοσβήνουν αργά Απαιτείται αναγνώριση των συνδεδεμένων διατάξεων.
Οι L3 + L4 αναβοσβήνουν αργά Η διαδρομή δεν έχει απομνημονευτεί ή η ρύθμιση του επιλογέα μοτέρ άλλαξε μετά την απομνημόνευση. Ελέγξτε τον επιλογέα και επαναλάβετε την αντίστοιχη διαδικασία απομνημόνευσης.
Ούτε η ένδειξη BlueBUS είναι αναμμένη Ελέγξτε την τροφοδοσία και τις ασφάλειες. Η MC824H διαθέτει ασφάλεια μοτέρ 15 A και ασφάλεια σέρβις F 2 A· επαληθεύστε την τιμή και τον τύπο στην πλακέτα. Μην αντικαθιστάτε την ασφάλεια με άλλη μεγαλύτερης έντασης.

Η πύλη λειτουργεί με τα κουμπιά, αλλά όχι με το τηλεχειριστήριο

Ελέγξτε την τροφοδοσία και την τοποθέτηση του ραδιοφωνικού δέκτη, τη συμβατότητα του τηλεχειριστηρίου, την μπαταρία του και την αποθήκευσή του στη μνήμη. Αν η εμβέλεια είναι μικρή, ελέγξτε και το σημείο σύνδεσης της κεραίας. Αρχικά, διαπιστώστε αν το πρόβλημα αφορά το ραδιοσήμα ή την κεντρική μονάδα.

Ιστορικό των τελευταίων οκτώ κύκλων λειτουργίας

Στο επίπεδο II επιλέξτε L8 και κρατήστε πατημένο το Stop/Set. Όταν ανάψει η L1, επιλέξτε την καταγραφή με Open/Close· η L1 αντιστοιχεί στην πιο πρόσφατη. Μετρήστε τις αναλαμπές σύμφωνα με τα παραπάνω διαγνωστικά. Η αναλυτική διαδικασία περιγράφεται στο κεφάλαιο 7.3.

Διαγραφή της μνήμης της κεντρικής μονάδας

Διαγράφει τις εξατομικευμένες ρυθμίσεις. Κρατήστε ταυτόχρονα πατημένα τα Open + Close μέχρι να αρχίσουν να αναβοσβήνουν οι L1 και L2 και, στη συνέχεια, αφήστε τα κουμπιά. Στη συνέχεια, επαναλάβετε την απομνημόνευση των διατάξεων και της διαδρομής, καθώς και τον προσωπικό προγραμματισμό. Η διαδικασία αυτή δεν διαγράφει τη μνήμη του πρόσθετου ραδιοφωνικού δέκτη.

Έλεγχος μετά τη ρύθμιση και τακτική συντήρηση

  • Δοκιμάστε το άνοιγμα, το κλείσιμο και τη διακοπή με κάθε χειριστήριο που χρησιμοποιείται.
  • Ελέγξτε τη σειρά κίνησης των φύλλων, τα στοπ, την επιτάχυνση και την επιβράδυνση.
  • Δοκιμάστε ξεχωριστά κάθε ζεύγος φωτοκυττάρων, την ακμή ασφαλείας και το STOP ενώ κινείται η πύλη.
  • Μετά τη ρύθμιση της δύναμης ή της ταχύτητας, δοκιμάστε ολόκληρη τη διαδρομή της πύλης.
  • Αν έχει συνδεθεί μπαταρία, δοκιμάστε την κίνηση σε περίπτωση διακοπής του δικτύου και την επαναφορά της τροφοδοσίας δικτύου.

Ελέγχετε την πύλη και τα εξαρτήματά της τουλάχιστον κάθε 6 μήνες, ή και νωρίτερα σε περίπτωση συχνότερης χρήσης. Σε περίπτωση διακοπής ρεύματος, απασφαλίζονται μόνο οι κινητήρες, σύμφωνα με τις οδηγίες τους· η κεντρική μονάδα ελέγχου MC824HR30 δεν διαθέτει δικό της μηχανικό κλειδί απασφάλισης.

Στοιχεία για την τεχνική υποστήριξη

Κατά την αντιμετώπιση του προβλήματος, αναφέρετε το μοντέλο της κεντρικής μονάδας και των δύο μοτέρ, τον τύπο των φωτοκυττάρων και του δέκτη, την κατάσταση των LED, τον αριθμό αναλαμπών και το βήμα κατά το οποίο εμφανίζεται το πρόβλημα. Χρήσιμη είναι μια φωτογραφία ολόκληρης της καλωδίωσης και μια κοντινή λήψη της ετικέτας.

Επιστροφή στην αρχή του εγχειριδίου

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

  1. παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
  2. παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν NICE Moonclever MC824HR30 - νέος πίνακας ελέγχου για μοτέρ 24V ανοιγόμενων αυλόπορτων της σειράς Toona

Προϊόν: NICE Moonclever MC824HR30 - νέος πίνακας ελέγχου για μοτέρ 24V ανοιγόμενων αυλόπορτων της σειράς Toona
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.
