NICE M-Fab MFAB3024 - ανεξάρτητος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 3,5 m/600 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
350,73 € με ΦΠΑ
| Βάρος |
|---|
| 11 kg |

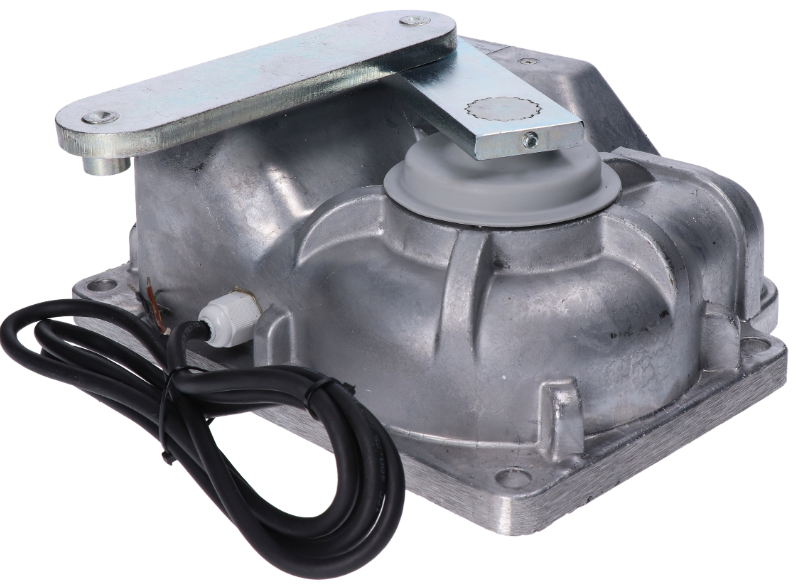

Περιγραφή του προϊόντος NICE M-Fab MFAB3024 - ανεξάρτητος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 3,5 m/600 kg
Το NICE M-FAB MFAB3024 είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός κίνησης με κινητήρα 24 V DC και μαγνητικό κωδικοποιητή για ένα φύλλο αυλόπορτας. Δεν περιλαμβάνει μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC824HR30. Για δύο φύλλα χρειάζεστε δύο μοτέρ και μία κατάλληλη μονάδα ελέγχου.
Το μοτέρ είναι κρυμμένο κάτω από τον άξονα των μεντεσέδων και έτσι δεν αλλοιώνει την εμφάνιση της αυλόπορτας. Είναι κατάλληλο και σε περιπτώσεις όπου δεν υπάρχει χώρος δίπλα στο φύλλο για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης. Το ίδιο το κιβώτιο αποτελεί την κάτω βάση στήριξης του φύλλου. Τα 24 V είναι η τάση του κινητήρα· το MC824HR30 τροφοδοτείται από το δίκτυο με 230 V AC.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Και τα δύο μοτέρ M-FAB 24 V χρησιμοποιούν τη μονάδα ελέγχου MC824H με εισόδους κωδικοποιητή. Το MC824L δεν αποτελεί κατάλληλο υποκατάστατο για αυτό το μοτέρ. Για το παλαιότερο MC824HR10, ακολουθήστε τη διαδικασία που αντιστοιχεί στην πλακέτα που είναι πράγματι εγκατεστημένη· μην εφαρμόζετε τις ρυθμίσεις του MC824HR30 σε άλλη γενιά.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Έλεγχος ενός ή δύο μοτέρ. Σύνδεση. |
|
| Φάρος | Σήμανση κίνησης. Η τροφοδοσία και το επιτρεπόμενο ρεύμα καθορίζονται από την κεντρική μονάδα· τεχνικά στοιχεία εξόδων. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε τους ανάλογα με την τάση και τη μέγιστη ένταση ρεύματος της εξόδου FLASH της κεντρικής μονάδας που είναι πράγματι εγκατεστημένη. |
| Φωτοκύτταρα | Προστασία της ζώνης διέλευσης ανάλογα με τη θέση και τον τρόπο λειτουργίας. Σύνδεση και ρύθμιση. |
Συνδέστε τα ενσύρματα ζεύγη BlueBUS στο BLUEBUS. Τα EPMOW απαιτούν τη ραδιοηλεκτρική διεπαφή NICE IBW συνδεδεμένη στο BlueBUS· δεν συνδέονται απευθείας με καλώδια όπως τα EPMB. Στο FT210B, ο πομπός στο φύλλο τροφοδοτείται από μπαταρία και ο δέκτης συνδέεται με δύο καλώδια στο BlueBUS. Το FT210B μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. Τα φωτοκύτταρα με ρελέ συνδέονται στις εισόδους επαφών, όχι στο BlueBUS. |
| Τηλεχειριστήριο | Τηλεχειρισμός. Ο τύπος κωδικοποίησης πρέπει να είναι συμβατός με τον εγκατεστημένο δέκτη. Το ON3ELR προορίζεται για το OXILR· το ON3EBD για το OXIBD. Σύζευξη τηλεχειριστηρίων. | |
| Δέκτης | Δέκτης για σύνδεση στην υποδοχή της μονάδας ελέγχου SM. Τα OXIBD και OXILR χρησιμοποιούν διαφορετικά ασύρματα συστήματα· επιλέξτε τους πομπούς ανάλογα με τον δέκτη. |
|
| Κεραία | Καλύτερη λήψη από το τηλεχειριστήριο. Συνδέστε την κεραία στον εγκατεστημένο δέκτη· στο OXIBD, απευθείας στους ακροδέκτες κεραίας του. | |
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Το EDSWG πρέπει να είναι συμβατό με τον ασύρματο δέκτη· το EDSB χρησιμοποιεί το BlueBUS και απαιτεί εκμάθηση των συσκευών στη συνέχεια. | |
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς τάση στην είσοδο βηματικής λειτουργίας, ανοίγματος ή κλεισίματος. | |
| Ηλεκτρικές κλειδαριές | Συνιστάται η ασφάλιση φύλλου μήκους άνω των 2,5 m· έξοδος για κλειδαριά. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά την εγκατάσταση, πραγματοποιήστε εκμάθηση των συσκευών. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Επιλέξτε την μπαταρία ανάλογα με τη γενιά και την υποδοχή της μονάδας ελέγχου. |
Για MC824HR30 NICE PSS324. Η παλαιότερη PS324 στο MC824HR30 απαιτεί απενεργοποιημένη λειτουργία Standby (L4 = OFF) και καλώδιο CABLA11 και αντίστοιχη ρύθμιση· σύνδεση εφεδρικής τροφοδοσίας. |
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|
| Μοτέρ MFAB3024 | Ένα μοτέρ 24 V με μαγνητικό κωδικοποιητή, καλώδιο τροφοδοσίας μήκους 2 m, βραχίονα σύνδεσης και μηχανικό αναστολέα κλεισίματος. |
| Κουτί θεμελίωσης | MFABBOX από χάλυβα με καθεδρική επεξεργασία ή από ανοξείδωτο χάλυβα MFABBOXI. Το κουτί περιλαμβάνει αναστολέα ανοίγματος. Δεν περιλαμβάνεται στο μεμονωμένο μοτέρ. |
| Χειροκίνητη απασφάλιση | NICE MEA2 με κλειδί ή NICE MEA3 με μοχλό. Ο μηχανισμός απασφάλισης πρέπει να είναι προσβάσιμος και σωστά συνδεδεμένος με το φύλλο της αυλόπορτας. |
| Έλεγχος και ασφάλεια | MC824HR30, φωτοκύτταρα, δέκτης, τηλεχειριστήρια και προειδοποιητικός φάρος, ανάλογα με τον εξοπλισμό της συνολικής αυλόπορτας. Δεν είναι ενσωματωμένα στο μοτέρ. |
| Μεγαλύτερη γωνία ανοίγματος | NICE MEA1 με αλυσοκίνηση· μόνο για φύλλα έως 2,5 m και με κατάλληλους εξωτερικούς αναστολείς. |
Τόσο το κουτί όσο και το μοτέρ είναι κατάλληλα για δεξιό και αριστερό φύλλο. Κατά την αντικατάσταση, ελέγξτε τη συμβατότητα του συγκεκριμένου κουτιού, του βραχίονα σύνδεσης και του μηχανισμού απασφάλισης.
Σετ για ένα ή δύο φύλλα
Τα σετ περιλαμβάνουν τα εξαρτήματα μοτέρ και ασφαλείας που αναφέρονται παρακάτω. Ο αριθμός των μοτέρ αντιστοιχεί στον αριθμό των φύλλων· δύο μοτέρ δεν αυξάνουν το όριο για ένα φύλλο. Για την επιλογή, συμβουλευτείτε το διάγραμμα καταλληλότητας.

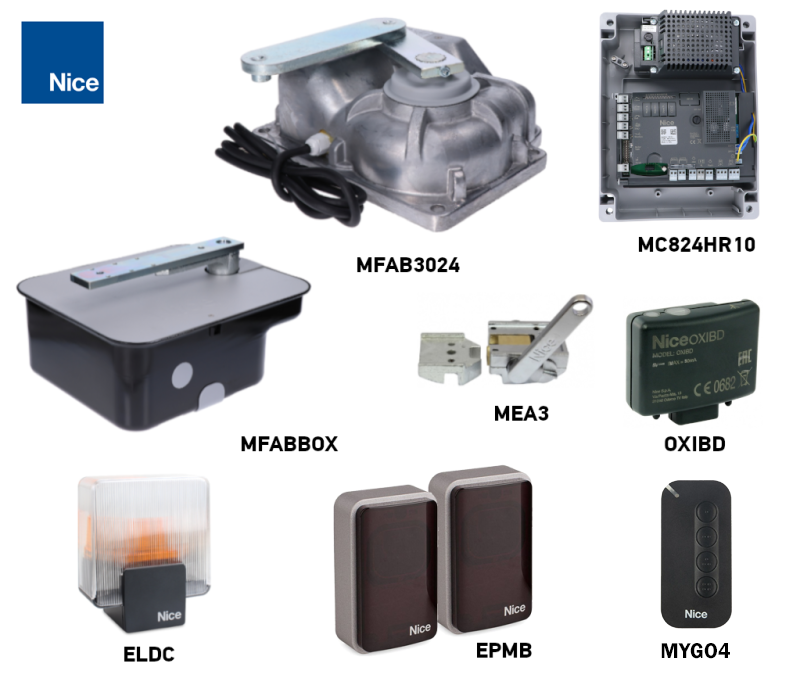

| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|
1 μοτέρ, 1 κουτί MFABBOX, 1 μηχανισμός απασφάλισης MEA3. MC824HR30, OXIBD, 1 τηλεχειριστήριο MYGO4, ένα ζεύγος EPMB και φάρος ELDC. | Μεμονωμένο μοτέρ MFAB3024
Ένα μοτέρ 24 V DC. Το κουτί, ο μηχανισμός απασφάλισης, η μονάδα ελέγχου και ο εξοπλισμός ασφαλείας επιλέγονται χωριστά. |

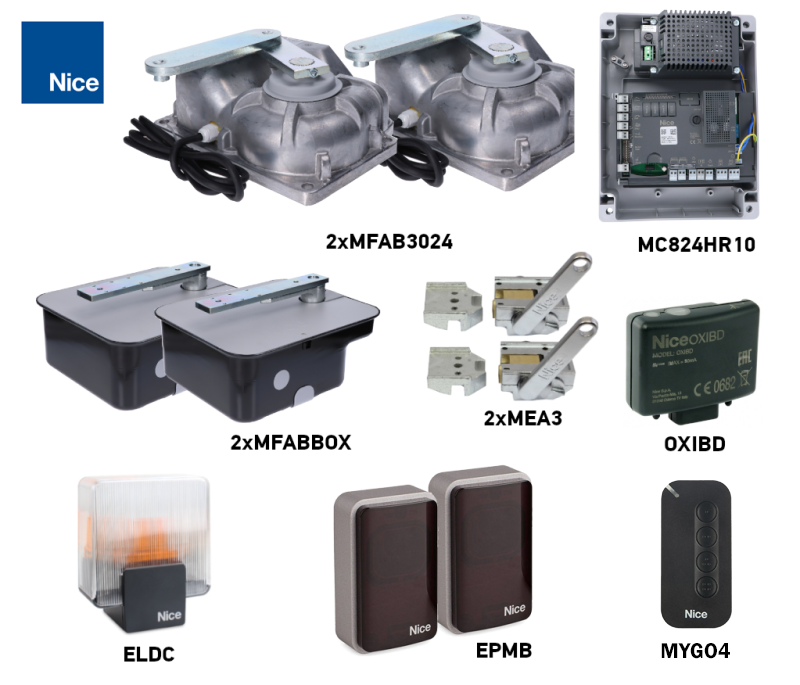

2 μοτέρ, 2 κουτιά MFABBOX, 2 μηχανισμοί απασφάλισης MEA3. MC824HR30, OXIBD, 1 τηλεχειριστήριο MYGO4, ένα ζεύγος EPMB και φάρος ELDC. |
Μήκος, βάρος και λειτουργία της αυλόπορτας
Κατά την επιλογή νέου σετ, λάβετε υπόψη φύλλο μήκους έως 3 m. Στο διάγραμμα, βάρος 600 kg επιτρέπεται για φύλλο έως 2,5 m· στα 3 m ισχύει ήδη χαμηλότερο όριο, σύμφωνα με το διάγραμμα. Μην χρησιμοποιείτε την παλαιότερη ένδειξη έως 3,5 m ως γενικό όριο για νέο σετ· για μακρύτερο φύλλο, ζητήστε επιβεβαίωση της καταλληλότητας της συγκεκριμένης διαμόρφωσης.
| Παράμετρος | Όριο και προϋπόθεση |
|---|---|
| Μήκος ενός φύλλου | Για νέο σετ, έως 3 m· ελέγξτε ταυτόχρονα το βάρος στο διάγραμμα. |
| Βάρος ενός φύλλου | Έως 600 kg για φύλλο μήκους έως 2,5 m. |
| Λειτουργία | 76 κύκλοι/h στις 90°· στις 180°, οι μισοί, δηλαδή 38 κύκλοι/h. Ονομαστικός κύκλος λειτουργίας μοτέρ 80%. |

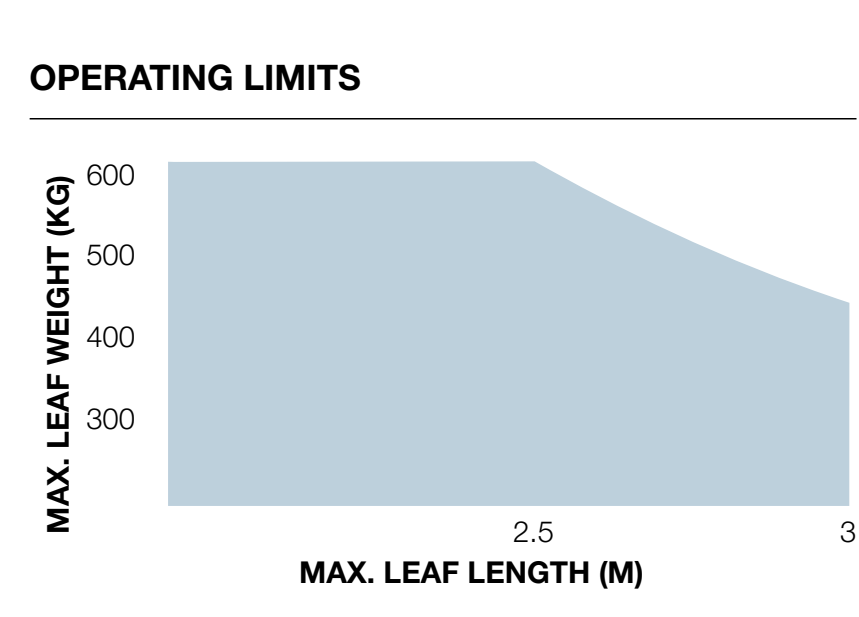

Ο οριζόντιος άξονας του διαγράμματος δείχνει το μήκος ενός φύλλου σε μέτρα και ο κάθετος άξονας το βάρος του σε κιλά. Ο συνδυασμός πρέπει να παραμένει εντός της μπλε περιοχής· εκτός αυτής, μην χρησιμοποιείτε αυτόν τον μηχανισμό κίνησης.
Σε συμπαγή επένδυση, ψηλή αυλόπορτα ή ισχυρό άνεμο, το επιτρεπόμενο φορτίο μπορεί να είναι μικρότερο. Σημασία έχουν επίσης η αντίσταση των μεντεσέδων, το σχήμα του φύλλου και η αντοχή της στήριξής του. Το φύλλο πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή και, όταν αφεθεί, να μην ξεκινά να κινείται μόνο του.
Κύκλος λειτουργίας 80 % δεν σημαίνει συνεχή λειτουργία χωρίς διαλείμματα. Την πραγματική ένταση λειτουργίας επηρεάζουν η γωνία ανοίγματος, το φορτίο, η θερμοκρασία και οι ρυθμίσεις επιτάχυνσης ή επιβράδυνσης. Μεγαλύτερη γωνία ανοίγματος παρατείνει την κίνηση και μειώνει τον διαθέσιμο αριθμό κύκλων.
Τοποθέτηση κουτιού και στερέωση φύλλου
Ο πείρος του κουτιού θεμελίωσης και όλοι οι μεντεσέδες του φύλλου πρέπει να βρίσκονται στον ίδιο άξονα. Ο άξονας περιστροφής δεν πρέπει να αλλάζει κατά την κίνηση. Η κακή ευθυγράμμιση καταπονεί τόσο τον μηχανισμό κίνησης όσο και την αυλόπορτα και δεν διορθώνεται αυξάνοντας τη δύναμη. Τοποθέτηση κουτιού θεμελίωσης υπόγειου μηχανισμού κίνησης.
- Ελέγξτε την αντοχή και την κατάσταση του φύλλου, τον χώρο ανοίγματος και την πρόσβαση στο κάλυμμα και στον μηχανισμό απασφάλισης. Αν το φύλλο διαθέτει ενσωματωμένη ανθρωποθυρίδα, το άνοιγμά της πρέπει να εμποδίζει την κίνηση του αυτοματισμού.
- Προετοιμάστε λάκκο θεμελίωσης, σωλήνα διέλευσης καλωδίων και σωλήνα αποστράγγισης με αποτελεσματική παροχέτευση.
- Πριν από τη σκυροδέτηση, στερεώστε στο κουτί τη βάση του αναστολέα ανοίγματος. Τηρήστε τον προσανατολισμό και τις διαστάσεις του σύμφωνα με το σχέδιο των αναστολέων.
- Τοποθετήστε το κουτί οριζόντια μέσα στο σκυρόδεμα, με τον πείρο ακριβώς κάτω από τον άξονα του επάνω μεντεσέ.
- Τοποθετήστε στον πείρο του κουτιού τον μοχλό χειρισμού μαζί με τη σφαίρα. Συγκολλήστε σταθερά το φύλλο στον μοχλό απασφάλισης σύμφωνα με το σχέδιο· το φύλλο πρέπει να παραμείνει ασφαλώς στηριγμένο στους μεντεσέδες.
- Λιπάνετε τις επιφάνειες επαφής με κατάλληλο λιπαντικό και λιπάνετε το έδρανο μέσω του γρασαδόρου.
- Τοποθετήστε το μοτέρ στη σωστή θέση. Τοποθετήστε τη βάση του αναστολέα κλεισίματος στην αντίστοιχη οπή και στερεώστε το μοτέρ με τέσσερα αυτοασφαλιζόμενα παξιμάδια και τις παρεχόμενες ροδέλες.
- Συνδέστε το μοτέρ με το φύλλο χρησιμοποιώντας τον βραχίονα σύνδεσης. Ρυθμίστε και τους δύο αναστολείς και ελέγξτε χειροκίνητα όλη τη διαδρομή.
- Περάστε το καλώδιο μέσα από τον σωλήνα διέλευσης, έξω από το κουτί. Τυχόν ηλεκτρικό κουτί σύνδεσης πρέπει να βρίσκεται έξω από το υπόγειο κουτί.

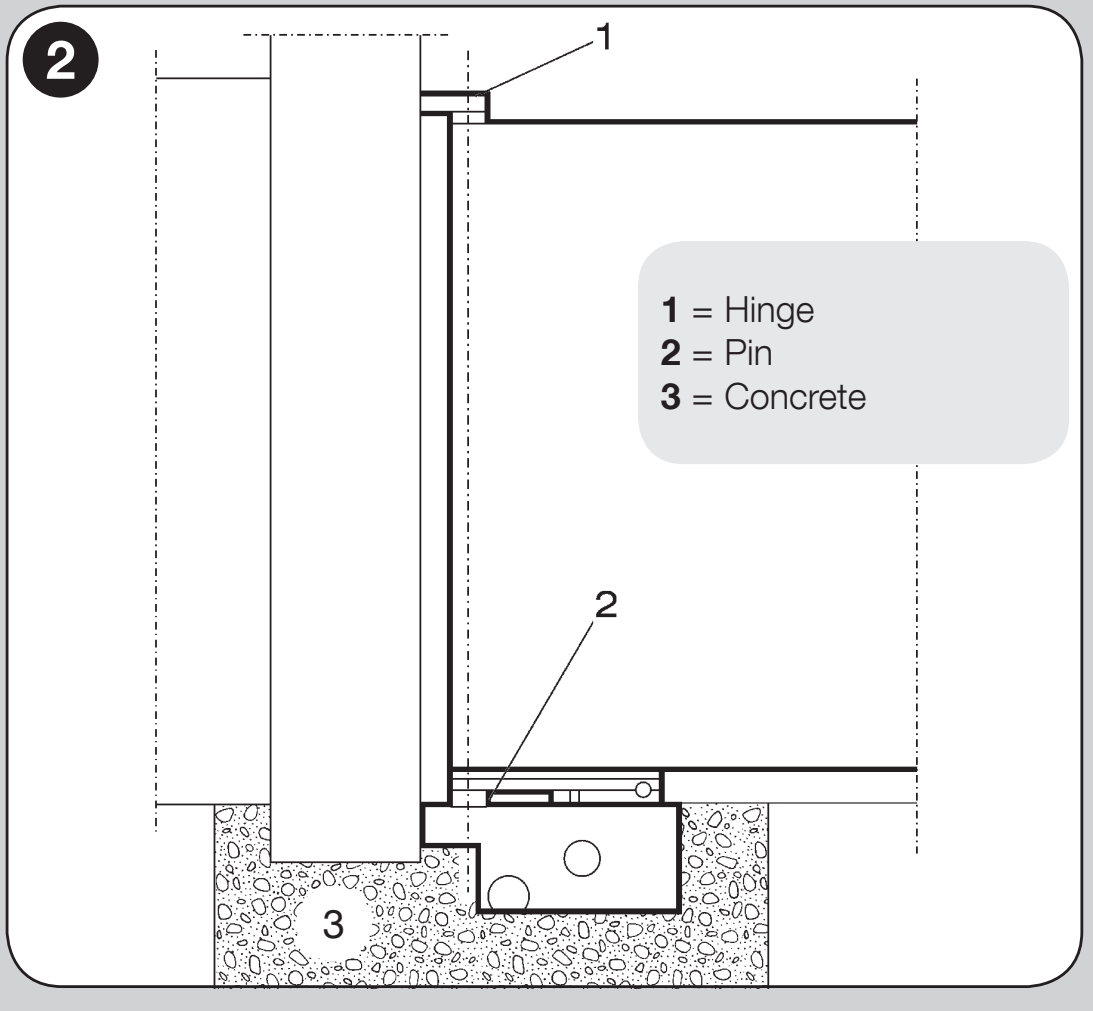

Επεξηγήσεις στο σχέδιο ευθυγράμμισης αξόνων: 1 μεντεσές, 2 πείρος κουτιού, 3 βάση από σκυρόδεμα.

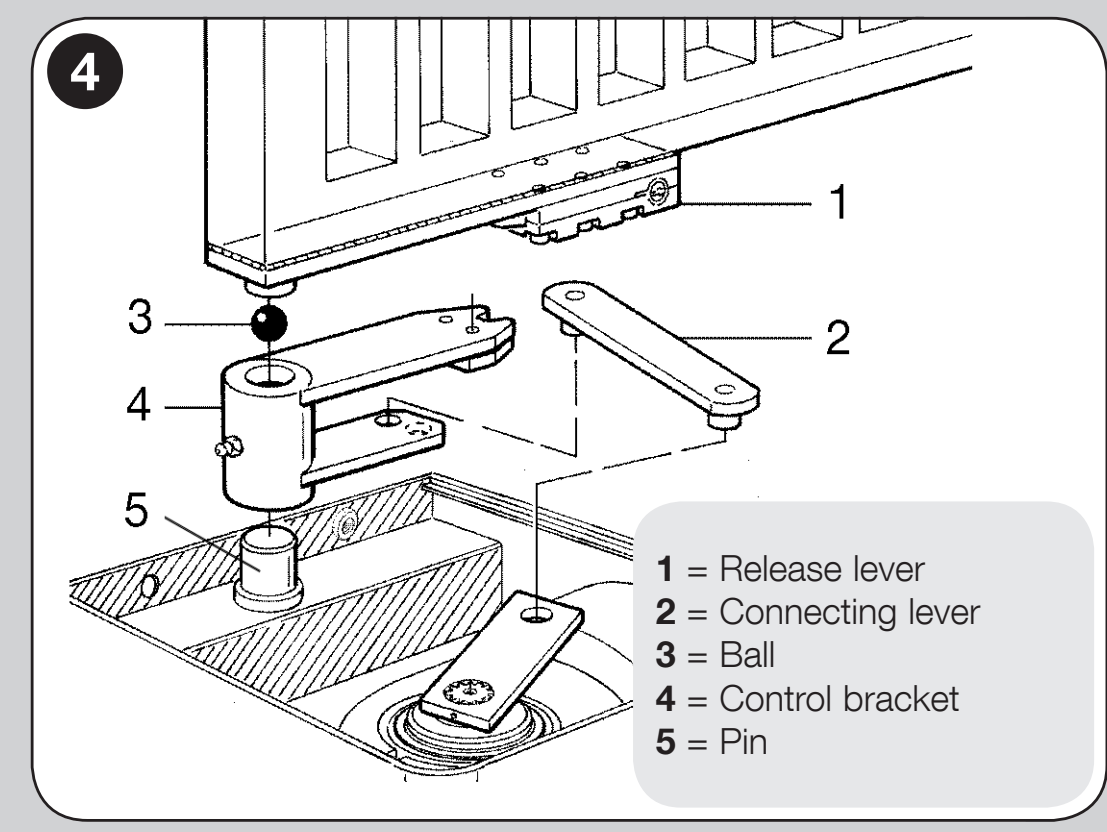

Επεξηγήσεις στο σχέδιο σύνδεσης του μοτέρ με το φύλλο: 1 μοχλός απασφάλισης, 2 βραχίονας σύνδεσης, 3 σφαίρα, 4 μοχλός χειρισμού, 5 τεμ. Η ακριβής τοποθέτηση εξαρτάται από το πραγματικό κουτί και το σχέδιό του.
Το μεταλλικό σώμα του μοτέρ έχει βαθμό προστασίας IP67. Ο βαθμός προστασίας δεν υποκαθιστά την αποστράγγιση ή τον τακτικό καθαρισμό του κουτιού· το κουτί δεν πρέπει να παραμένει μόνιμα πλημμυρισμένο. Δεν επιτρέπονται ηλεκτρικές συνδέσεις μέσα στο κουτί θεμελίωσης. Η εγκατάσταση και η σύνδεση στο δίκτυο πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.

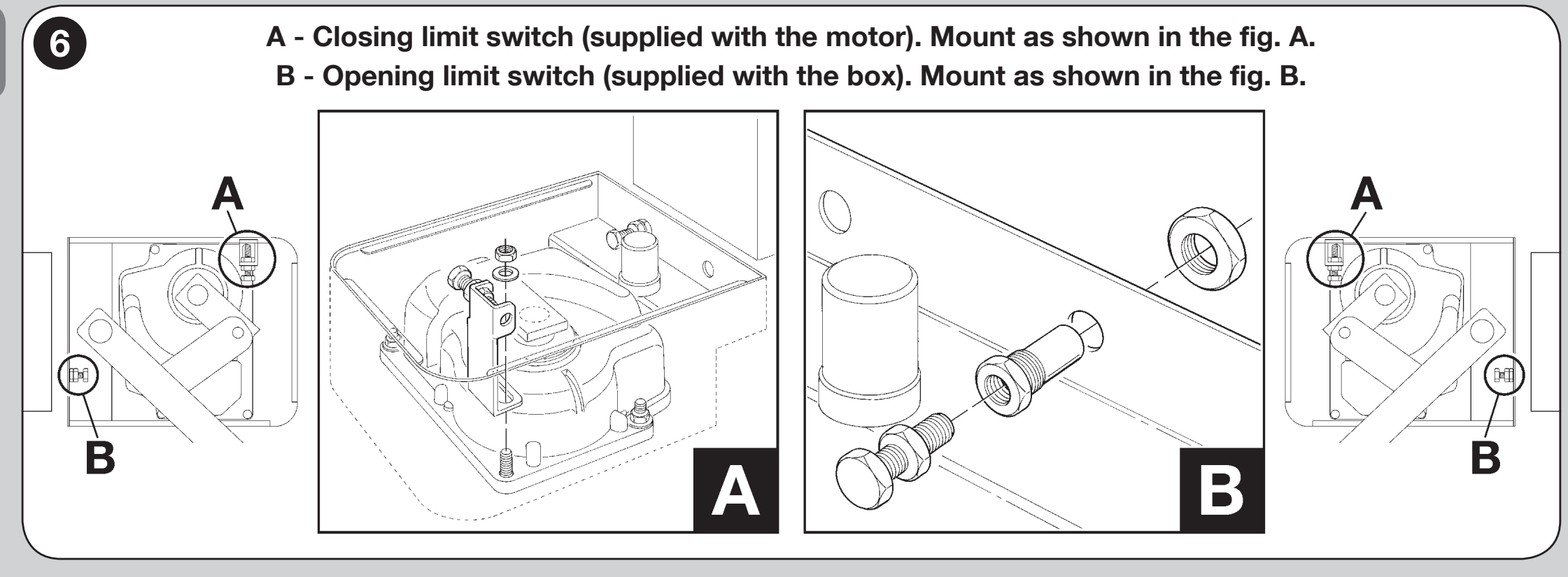

Μηχανικά στοπ και γωνία ανοίγματος
Σε μια συνήθη διάταξη, η μέγιστη γωνία ανοίγματος είναι 110°. Το στοπ κλεισίματος παρέχεται με το μοτέρ, ενώ το στοπ ανοίγματος με το κουτί θεμελίωσης. Ρυθμίστε τις τελικές θέσεις μετακινώντας τα στοπ· δεν πρόκειται για ηλεκτρικούς τερματικούς διακόπτες.
Με το εξάρτημα NICE MEA1 μπορεί να επιτευχθεί μεγαλύτερη γωνία, έως 360°, μόνο για φύλλο έως 2,5 m. Η αλυσοκίνητη μετάδοση απαιτεί κατάλληλα εξωτερικά στοπ και αξιολόγηση ολόκληρης της διαδρομής του φύλλου. Η μεγαλύτερη γωνία δεν επιτυγχάνεται απλώς αλλάζοντας τον προγραμματισμό της μονάδας ελέγχου.
Μετά τη ρύθμιση, σφίξτε τα ασφαλιστικά παξιμάδια των στοπ. Για φύλλο μήκους άνω των 2,5 m συνιστάται ηλεκτρική κλειδαριά NICE PLA10 ή NICE PLA11· σύνδεση στην έξοδο ELS.
Σύνδεση μοτέρ και μαγνητικού κωδικοποιητή
Πριν από τη σύνδεση, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Το παρεχόμενο καλώδιο μοτέρ έχει μήκος 2 m. Για επέκταση χρησιμοποιήστε κατάλληλο κουτί διακλάδωσης έξω από το κουτί θεμελίωσης· απαγορεύεται η σύνδεση αγωγών μέσα σε αυτό.
| Καλωδίωση MFAB3024 | Σύνδεση στην MC824H |
|---|---|
| Μπλε και καφέ | Ζεύγος τροφοδοσίας 24 V DC στις M1 ή M2. Η μονάδα ελέγχου αλλάζει την πολικότητα της τροφοδοσίας· δεν υπάρχει σταθερή σύνδεση +/−. |
| Μαύρο και γκρι | ENC1 για M1 ή ENC2 για M2. Ο κωδικοποιητής στην MC824H δεν απαιτεί τήρηση πολικότητας· μην τον συνδέετε ποτέ στην τροφοδοσία του μοτέρ. |
| Κιτρινοπράσινος | Αγωγός προστασίας PE· μην τον χρησιμοποιείτε για την τροφοδοσία του μοτέρ ή ως αγωγό κωδικοποιητή. |
Για ένα φύλλο, χρησιμοποιήστε M2 και ENC2, ενώ η M1 παραμένει ελεύθερη. Για δύο φύλλα, η M2 ανοίγει πρώτη και κλείνει τελευταία, ενώ η M1 κλείνει πρώτη. Κάθε κωδικοποιητής πρέπει να αντιστοιχεί στο ίδιο μοτέρ με την καλωδίωση του μοτέρ του.
Για την MC824HR30, η καλωδίωση του μοτέρ μαζί με τον PE είναι 3 × 1,5 mm² και του κωδικοποιητή 2 × 1,0 mm²· και οι δύο καλωδιώσεις έχουν μέγιστο μήκος 10 m μεταξύ μονάδας ελέγχου και μοτέρ. Μπορούν να αντικατασταθούν από ένα καλώδιο 5 × 1,5 mm². Τα καλώδια πρέπει να είναι κατάλληλα για το συγκεκριμένο περιβάλλον και να προστατεύονται από το νερό. Πλήρης καλωδίωση MC824HR30.

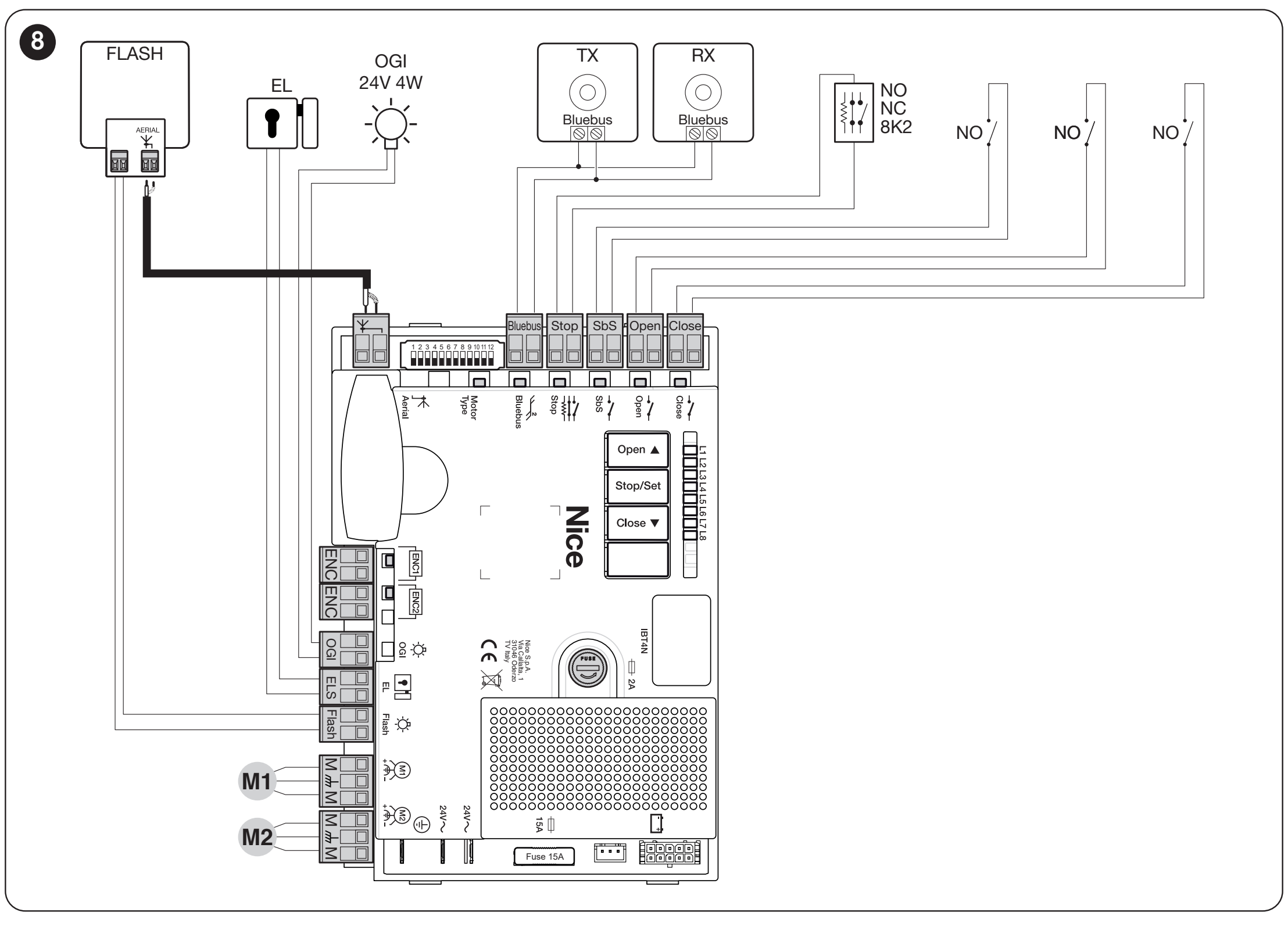

Ακροδέκτες και τροφοδοσία παρελκομένων MC824HR30
| Σύνδεση | Τάση, πολικότητα και όριο |
|---|---|

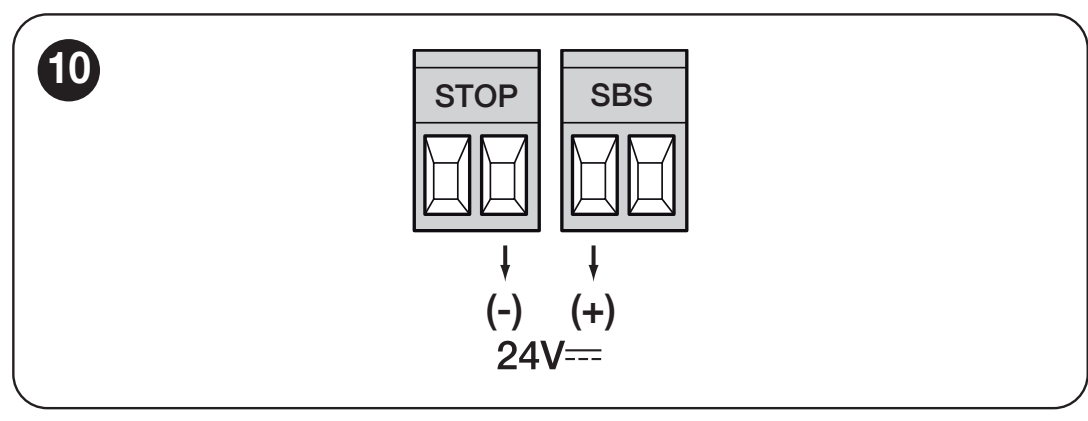

| Βοηθητική τροφοδοσία | + είναι ο αριστερός ακροδέκτης του ζεύγους SbS, − ο δεξιός ακροδέκτης του ζεύγους STOP, όταν κοιτάτε από την πλευρά όπου οι ενδείξεις STOP και SBS διαβάζονται κανονικά, όπως στην εικόνα. 24 V DC −30/+50 %, συνολικά έως 200 mA· η τροφοδοσία παραμένει ενεργή και σε κατάσταση αναμονής. |
| BLUEBUS | Δύο αγωγοί για συμβατές EPMB και άλλες συσκευές. Χωρίς πολικότητα· δεν είναι γενική έξοδος 24 V για οποιοδήποτε παρελκόμενο. |
| FLASH | 12 V DC, έως 21 W· για παράδειγμα ELDC. Συνδέεται στη χωριστή έξοδο FLASH και όχι στη βοηθητική τροφοδοσία STOP/SbS. |
| ELS | 12 V AC, έως 15 VA για ηλεκτρική κλειδαριά· χωρίς πολικότητα +/−. Επιλέξτε τη λειτουργία της εξόδου ανάλογα με το συνδεδεμένο φορτίο. |
| OGI | Ένδειξη ανοιχτής πόρτας: 24 V DC, έως 4 W. Η λειτουργία της εξόδου εξαρτάται από τη ρύθμιση της μονάδας ελέγχου. |
| SbS / OPEN / CLOSE | Επαφή ελέγχου χωρίς δυναμικό NO· μην εφαρμόζετε εξωτερική τάση στην είσοδο εντολής. Για την επαφή δεν καθορίζεται πολικότητα +/−. |
| STOP | Επαφή ασφαλείας NO/NC ή ωμική ακμή ασφαλείας 8,2 kΩ, ανάλογα με τη συνδεσμολογία και τη διαδικασία εκμάθησης. Δεν είναι γενικό ζεύγος τροφοδοσίας. |
Για τις εξόδους FLASH και OGI, συνδέστε το φορτίο σύμφωνα με τη σήμανσή του και το διάγραμμα της μονάδας ελέγχου· μην τις συγχέετε με το βοηθητικό ζεύγος STOP/SbS. Υπολογίστε συνολικά την κατανάλωση των παρελκομένων, καθώς η συνεχής τροφοδοσία μειώνει τη διάρκεια ζωής της μπαταρίας. Λεπτομέρειες βοηθητικής τροφοδοσίας.
Φωτοκύτταρα και είσοδοι ασφαλείας
Συνδέστε τις συμβατές συσκευές στο BLUEBUS με δύο αγωγούς, χωρίς να λαμβάνετε υπόψη την πολικότητα. Κάθε ζεύγος φωτοκυττάρων πρέπει να έχει τη δική του διεύθυνση λειτουργίας· οι γεφυρώσεις TX και RX του ίδιου ζεύγους πρέπει να είναι ίδιες. Σε αυτή τη διάταξη ανοιγόμενης αυλόπορτας δεν χρησιμοποιείται η διεύθυνση FOTO 3. Η τοποθέτηση, οι διευθύνσεις και οι αντιδράσεις περιγράφονται στην καλωδίωση και διευθυνσιοδότηση φωτοκυττάρων MC824HR30.
Μετά την προσθήκη ή αφαίρεση φωτοκυττάρου ή συσκευής STOP, εκτελέστε νέα διαδικασία αναγνώρισης. Τα φωτοκύτταρα αποτελούν συμπληρωματικό μέτρο προστασίας· δεν υποκαθιστούν τη σωστή μηχανική εγκατάσταση, την προστασία όλων των επικίνδυνων σημείων ή τη μέτρηση δυνάμεων.
Πρώτη εκκίνηση και εκμάθηση
Πρώτα ελέγξτε τη χειροκίνητη κίνηση, την αποστράγγιση, τα μηχανικά στοπ, τη γείωση και τις συσκευές ασφαλείας. Ο μηχανισμός κίνησης πρέπει να είναι ασφαλισμένος για αυτόματη λειτουργία. Εκτελέστε τη διαδικασία εκμάθησης με ελεύθερη τη διαδρομή της αυλόπορτας και υπό την επίβλεψη τεχνικού.
Επιλογή μοτέρ στην MC824HR30

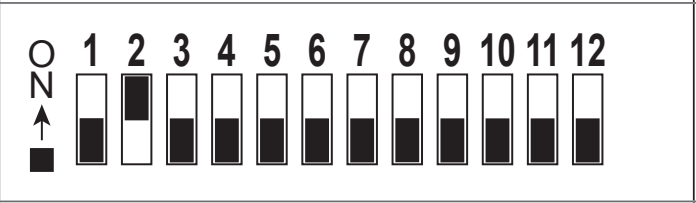

Πριν από την εκμάθηση των θέσεων, ρυθμίστε τον επιλογέα μοτέρ: MFAB3024 – μόνο το DIP 2 στη θέση ON, όλα τα υπόλοιπα DIP 1–12 στη θέση OFF. Στο περιβάλλον σέρβις Oview αυτή η επιλογή εμφανίζεται ως ME3024. Στην εικόνα, η θέση ON βρίσκεται προς την πλευρά των αριθμών των διακοπτών. Η ρύθμιση πρέπει να αντιστοιχεί στον κινητήρα και όχι στην εμπορική ονομασία του σετ.
Αναγνώριση συσκευών BlueBUS και STOP
Μετά την ενεργοποίηση, η ένδειξη BlueBUS πρέπει να αναβοσβήνει μία φορά το δευτερόλεπτο και η FLASH να παραμένει σβηστή. Με την πύλη ακίνητη, κρατήστε πατημένα τα OPEN ▲ + STOP/SET για περίπου 3 δευτερόλεπτα· αφήστε τα όταν οι ενδείξεις L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα. Περιμένετε να ολοκληρωθεί η διαδικασία: η λυχνία LED STOP ανάβει και οι L1/L2 σβήνουν. Η αναγνώριση πρέπει να εκτελείται ακόμη και χωρίς συνδεδεμένες συσκευές, καθώς και μετά από κάθε αλλαγή στη διάταξη.
Αυτόματη εκμάθηση τελικών θέσεων
- Ελέγξτε τη ρύθμιση του επιλογέα, την αντιστοίχιση M1/M2 και ENC1/ENC2, καθώς και τα δύο μηχανικά στοπ.
- Κρατήστε πατημένα τα CLOSE ▼ + STOP/SET για περίπου 5 δευτερόλεπτα· αφήστε τα κουμπιά όταν οι ενδείξεις L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα.
- Σε διάταξη με δύο φύλλα, ακολουθούν το αργό κλείσιμο του M1, το αργό κλείσιμο του M2, το αργό άνοιγμα των M2 και M1 με ελεγχόμενη χρονική απόσταση και το γρήγορο κλείσιμο και των δύο. Η διάταξη με ένα φύλλο χρησιμοποιεί μόνο το M2.
- Μετά την ολοκλήρωση, οι L3/L4 σβήνουν. Δοκιμάστε το άνοιγμα, το κλείσιμο, την επιβράδυνση και τη σωστή σειρά των φύλλων.
Αν η κατεύθυνση ή η σειρά είναι λανθασμένη, σταματήστε αμέσως την κίνηση πατώντας το OPEN ή το CLOSE. Αφού αποσυνδέσετε την παροχή ρεύματος και την μπαταρία, αν αντιμεταθέσετε τα φύλλα, αλλάξτε την αντιστοίχιση των M1/M2 μαζί με τα αντίστοιχα ENC· αν αντιστραφεί η κατεύθυνση, διορθώστε μόνο το ζεύγος καλωδίων του κινητήρα. Μη χρησιμοποιείτε τον αγωγό προστασίας ή τον κωδικοποιητή για να αλλάξετε την κατεύθυνση. Στη συνέχεια, επαναλάβετε την εκμάθηση.
Η ενεργοποίηση φωτοκυττάρου ή STOP διακόπτει την εκμάθηση και η L1 αρχίζει να αναβοσβήνει. Αποκαταστήστε την αιτία και ξεκινήστε ξανά. Η χειροκίνητη ρύθμιση ακριβείας, οι θέσεις SA/SC και η μικτή εκμάθηση περιγράφονται στο εγχειρίδιο της μονάδας ελέγχου· η μικτή εκμάθηση βασίζεται στην προηγούμενη αυτόματη εκμάθηση.
Δοκιμή και παράδοση της πύλης
Ο τεχνικός πρέπει να δοκιμάσει κάθε χειριστήριο που χρησιμοποιείται, τα φωτοκύτταρα, το STOP και τις ακμές ασφαλείας στις θέσεις λειτουργίας τους, την αντοχή των στοπ, τη χειροκίνητη απασφάλιση και τις δυνάμεις σε όλη την πύλη. Η ρύθμιση της δύναμης ή της ταχύτητας δεν πρέπει να συγκαλύπτει τη μηχανική αντίσταση. Χρησιμοποιείτε τον αυτοματισμό μόνο μετά από επιτυχή δοκιμή· παραλάβετε τα κλειδιά και το πρόγραμμα συντήρησης.
Ρυθμίσεις, τηλεχειριστήρια και συντήρηση της μονάδας ελέγχου
| Τι χρειάζεστε | Διαδικασία και προϋπόθεση |
|---|---|
| Αυτόματο κλείσιμο | Ενεργοποίηση λειτουργίας και προϋποθέσεις ασφαλείας |
| Χρόνος παύσης | Χρόνος από το άνοιγμα έως το αυτόματο κλείσιμο |
| Ταχύτητα κινητήρων | Η ταχύτητα πρέπει να διασφαλίζει την ασφάλεια ολόκληρης της πύλης |
| Δύναμη κινητήρων | Αποκαταστήστε πρώτα τη μηχανική αντίσταση |
| Μερικό άνοιγμα | Μεμονωμένο φύλλο M2 ή και τα δύο φύλλα, ανάλογα με την επιλογή |
| Τηλεχειριστήρια και κεραία | Σύζευξη με τον δέκτη που είναι πράγματι εγκατεστημένος |
| Εφεδρική τροφοδοσία | PSS324 ή παλαιότερο PS324 με τον κατάλληλο προσαρμογέα και τη σωστή ρύθμιση |
| Ένδειξη σφαλμάτων και επαναφορά | Εντοπίστε πρώτα την αιτία· η επαναφορά της πλακέτας και η διαγραφή των ασύρματων τηλεχειριστηρίων είναι διαφορετικές διαδικασίες |
Για αναλυτικά εύρη ρυθμίσεων, ενδείξεις LED και εργοστασιακές τιμές, ανατρέξτε στην ενότητα προγραμματισμός MC824HR30. Για παλαιότερη πλακέτα, ακολουθήστε τη δική της διαδικασία. Μετά από αλλαγή της δύναμης, της ταχύτητας ή των στοπ, επαναλάβετε τη δοκιμή ασφαλείας.
Χειροκίνητη απασφάλιση και επαναφορά σε λειτουργία
Απασφαλίστε μόνο όταν η πύλη είναι ακίνητη. Διακόψτε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί μόνο του. Η απασφάλιση πρέπει να είναι προσβάσιμη από την απαιτούμενη πλευρά ακόμη και σε περίπτωση διακοπής ρεύματος.

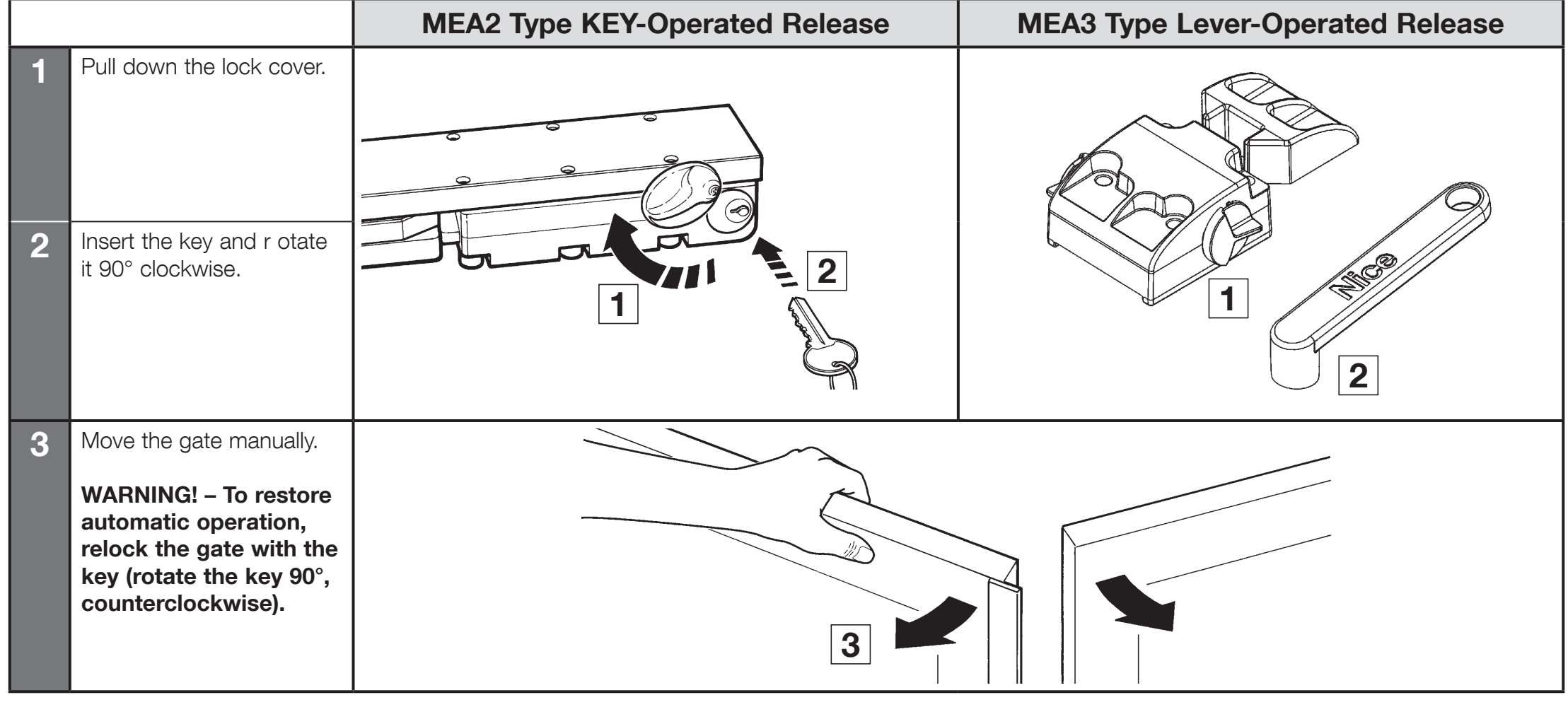

| Μηχανισμός | Διαδικασία |
|---|---|
| MEA2 – κλειδί | Αφαιρέστε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Το φύλλο μπορεί πλέον να κινηθεί χειροκίνητα. Για να ασφαλίσετε ξανά τον μηχανισμό, περιστρέψτε το κλειδί κατά 90° αριστερόστροφα. |
| MEA3 – μοχλός | Τοποθετήστε τον μοχλό στην αστεροειδή υποδοχή και περιστρέψτε τον για να απασφαλίσετε τον σύνδεσμο, όπως φαίνεται στην εικόνα. Στη συνέχεια, κινήστε το φύλλο χειροκίνητα. Πριν από την αυτόματη χρήση, επαναφέρετε τον μηχανισμό στην ασφαλισμένη θέση. |
Αφού ασφαλίσετε ξανά τον μηχανισμό, ελέγξτε τη σύνδεση του μηχανισμού κίνησης με το φύλλο και αφαιρέστε το κλειδί ή τον μοχλό. Επαναφέρετε την τροφοδοσία και, υπό επίβλεψη, εκτελέστε μια πλήρη κίνηση. Σε περίπτωση βλάβης, αφήστε την πύλη με ασφάλεια σε χειροκίνητη λειτουργία και κανονίστε την επισκευή.
Όταν ο μηχανισμός κίνησης δεν λειτουργεί σωστά
| Σύμπτωμα | Τι να ελέγξετε |
|---|---|
| Το φύλλο κινείται δύσκολα ακόμη και όταν είναι απασφαλισμένο | Τους μεντεσέδες, τον κοινό άξονα του κουτιού και του φύλλου, παραμορφώσεις, ακαθαρσίες και στοπ. Αποκαταστήστε πρώτα τη μηχανική αιτία. |
| Υπάρχει νερό στο κουτί | Αποσυνδέστε την τροφοδοσία. Καθαρίστε και ελέγξτε την αποστράγγιση σύμφωνα με τις οδηγίες συντήρησης. Τα κατεστραμμένα ηλεκτρικά εξαρτήματα πρέπει να ελεγχθούν από τεχνικό. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο δεν κινείται | Επανασφάλιση του μηχανισμού απασφάλισης και σύνδεση των μηχανικών μοχλών με το φύλλο. |
| Λανθασμένη κατεύθυνση ή σειρά κίνησης | Καλωδίωση κινητήρα και σωστή αντιστοίχιση κωδικοποιητών, έπειτα νέα εκμάθηση θέσεων. |
| Οι L3/L4 αναβοσβήνουν ή οι θέσεις είναι λανθασμένες | Επιλογή του σωστού κινητήρα με το DIP, και τα δύο μηχανικά στοπ και ολοκλήρωση της εκμάθησης. |
| Ο κινητήρας δεν ξεκινά ή σταματά | Τροφοδοσία, ασφάλειες, STOP, φωτοκύτταρα και αριθμός αναλαμπών της μονάδας ελέγχου. Μην παρακάμπτετε τα στοιχεία ασφαλείας. |
| Δεν λειτουργεί μόνο το τηλεχειριστήριο | Την μπαταρία, τη συμβατότητα κωδικοποίησης, την κεραία και την αποθήκευση του κουμπιού στον σωστό δέκτη. |
Για τεχνική υποστήριξη, σημειώστε την ονομασία του μοτέρ και της μονάδας ελέγχου, τον τύπο των φωτοκυττάρων και του δέκτη, την κατάσταση της λυχνίας LED, τον αριθμό των αναλαμπών και το βήμα κατά το οποίο παρουσιάζεται το πρόβλημα. Επικοινωνήστε μαζί μας.
Συντήρηση και ασφαλής χρήση
Η τεχνική επιθεώρηση και συντήρηση πρέπει να πραγματοποιούνται από τεχνικό τουλάχιστον κάθε έξι μήνες, και συχνότερα σε απαιτητικές συνθήκες, σύμφωνα με το πρόγραμμα συντήρησης. Οι παρακάτω εργασίες και η μέτρηση των δυνάμεων πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από τη συντήρηση, αποσυνδέστε την παροχή ρεύματος και την μπαταρία και ασφαλίστε το φύλλο ώστε να μην κινείται.
- Καθαρίστε το κουτί και την αποστράγγιση, και ελέγξτε ότι η απορροή είναι ελεύθερη και ότι ο προστατευτικός σωλήνας καλωδίων είναι σε καλή κατάσταση.
- Ελέγξτε τους μεντεσέδες, τους μηχανικούς μοχλούς, τη στερέωση του μοτέρ και των στοπ· λιπάνετε τα σημεία επαφής σύμφωνα με τη διαδικασία εγκατάστασης.
- Δοκιμάστε την απασφάλιση για χειροκίνητη λειτουργία και την επακόλουθη επανασφάλιση.
- Επαναλάβετε τη χειροκίνητη κίνηση σε όλη τη διαδρομή, ελέγξτε κάθε στοιχείο ασφαλείας και πραγματοποιήστε εξειδικευμένη μέτρηση των δυνάμεων.
- Καταγράψτε τους ελέγχους και τις επισκευές στο πρόγραμμα συντήρησης. Μη χρησιμοποιείτε το συγκρότημα εάν έχει υποστεί ζημιά.
Διατηρείτε τα φωτοκύτταρα καθαρά, φυλάσσετε τα τηλεχειριστήρια μακριά από παιδιά και μην εισέρχεστε στην τροχιά του φύλλου ενώ αυτό κινείται. Σε περίπτωση ασυνήθιστου θορύβου, αυξημένης αντίστασης ή βλάβης, απενεργοποιήστε τον αυτοματισμό και καλέστε τεχνικό. Μην επιχειρείτε ηλεκτρικές ή μηχανικές επισκευές μόνοι σας.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | MFAB3024 |
|---|---|
| Μοτέρ και ανίχνευση | 24 V DC, μαγνητικός κωδικοποιητής· χωρίς ενσωματωμένη μονάδα ελέγχου |
| Κατανάλωση ρεύματος | 5 A |
| Ισχύς εισόδου | 120 W |
| Ταχύτητα περιστροφής | 1,4 σ.α.λ. |
| Ροπή στρέψης | 250 Nm |
| Λειτουργία | 76 κύκλοι/ώρα στις 90°· 38 κύκλοι/ώρα στις 180°· κύκλος λειτουργίας 80 % |
| Τυπική γωνία ανοίγματος | Έως 110°· μεγαλύτερη γωνία με MEA1 μόνο για φύλλα έως 2,5 m |
| Βαθμός προστασίας και θερμοκρασία | IP67· −20 έως +50 °C |
| Βάρος μοτέρ | 11 kg· το κουτί και ο πρόσθετος εξοπλισμός υπολογίζονται ξεχωριστά |
| Καλώδιο τροφοδοσίας | 2 m |

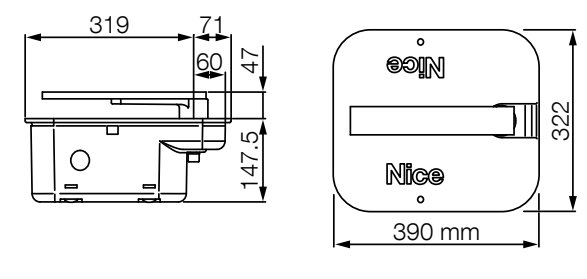

| Διαστάσεις εγκατάστασης στο κουτί | Κάτοψη 390 × 322 mm· ύψος κουτιού 147,5 mm και προεξέχον τμήμα 47 mm, σύμφωνα με το σχέδιο. Η ακριβής τοποθέτηση καθορίζεται από το κουτί που παρέχεται |
| Κουτί | MFABBOX ή MFABBOXI |
Καθορίστε τις διαστάσεις του λάκκου θεμελίωσης και το ύψος τοποθέτησης του φύλλου σύμφωνα με το παρεχόμενο κουτί, την αποστράγγιση και τις συνθήκες του έργου. Το διαστασιολογικό σχέδιο δεν υποκαθιστά τον έλεγχο της ευθυγράμμισης των μεντεσέδων και του κουτιού.
