NICE L-Fab LFAB4024 – μεμονωμένος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 4 m/650 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
433,94 € με ΦΠΑ
| Βάρος |
|---|
| 15 kg |

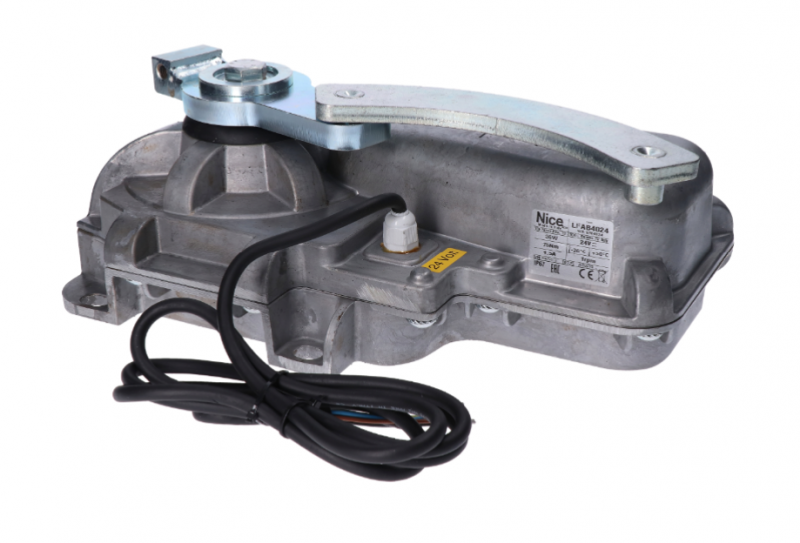

Περιγραφή του προϊόντος NICE L-Fab LFAB4024 – μεμονωμένος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 4 m/650 kg
Το NICE L-FAB LFAB4024 είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός για ένα φύλλο αυλόπορτας. Ο κινητήρας έχει 24 V DC και μαγνητικό κωδικοποιητή. Δεν περιλαμβάνει μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC824HR30. Για αυλόπορτα με δύο φύλλα χρειάζεστε δύο μοτέρ και μία συμβατή μονάδα ελέγχου.
Το μοτέρ είναι κρυμμένο κάτω από τον άξονα των μεντεσέδων και δεν αλλοιώνει την εμφάνιση της αυλόπορτας. Η υπόγεια λύση είναι κατάλληλη και σε περιπτώσεις όπου δεν υπάρχει χώρος για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης. Το κουτί θεμελίωσης με τη στερέωση του φύλλου αποτελεί την κάτω στήριξή του. Καθοριστική σημασία έχουν η σταθερή τοποθέτηση, η ομοαξονικότητα των μεντεσέδων και η σωστή αποστράγγιση του νερού.
Τα 24 V είναι η τάση του κινητήρα· η μονάδα MC824HR30 τροφοδοτείται από δίκτυο 230 V AC. Το LFAB4024 είναι κατάλληλο για συχνότερη χρήση και επιτρέπει συμβατή εφεδρική τροφοδοσία με μπαταρία. Η τάση του κινητήρα από μόνη της δεν καθορίζει ούτε την ασφάλεια ούτε την καταλληλότητα για μια συγκεκριμένη αυλόπορτα.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Επιλέξτε τον εξοπλισμό ανάλογα με την εγκατεστημένη κεντρική μονάδα ελέγχου. Σε παλαιότερη πλακέτα, ακολουθείτε τη δική της καλωδίωση και τις ρυθμίσεις της· το νεότερο διάγραμμα δεν αποτελεί καθολικό οδηγό για όλες τις γενιές.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Έλεγχος ενός ή δύο μοτέρ. Σύνδεση μοτέρ. |
|
| Φάρος | Σήμανση κίνησης. Η τάση και η μέγιστη κατανάλωση πρέπει να είναι συμβατές με την έξοδο FLASH. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε τους ανάλογα με την τάση και την κατανάλωση της εξόδου FLASH της συγκεκριμένης κεντρικής μονάδας ελέγχου. |
| Φωτοκύτταρα | Προστασία της διέλευσης ανάλογα με τη θέση και τον τρόπο λειτουργίας των φωτοκυττάρων· σύνδεση. |
Τα EPMOW απαιτούν ασύρματη διεπαφή IBW συνδεδεμένη στο BlueBUS. Το FT210B διαθέτει πομπό μπαταρίας στο φύλλο και δέκτη συνδεδεμένο με δύο αγωγούς στο BlueBUS· μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. |
| Ακμή ασφαλείας | Απαιτείται ευαίσθητη ακμή για τον περιορισμό των δυνάμεων πρόσκρουσης. Η θέση και η λειτουργία του συστήματος προστασίας πρέπει να ελέγχονται σε ολόκληρη την αυλόπορτα. |
|
| Τηλεχειριστήριο | Τηλεχειριστήριο συμβατό με την κωδικοποίηση του εγκατεστημένου δέκτη. Το ON3ELR χρησιμοποιεί το OXILR, ενώ το ON3EBD χρησιμοποιεί το OXIBD. Σύζευξη τηλεχειριστηρίου. |
|
| Δέκτης | Ραδιοδέκτης για σύνδεση στην υποδοχή SM της μονάδας ελέγχου. Η κωδικοποίηση του δέκτη και του τηλεχειριστηρίου πρέπει να είναι ίδια. Τα OXILR και OXIBD χρησιμοποιούν διαφορετικά ραδιοσυστήματα. |
|
| Κεραία | Καλύτερη λήψη από το τηλεχειριστήριο. Στο OXIBD, η κεραία συνδέεται στους ακροδέκτες κεραίας του. |
|
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Επιλέξτε το EDSWG ανάλογα με τον δέκτη· το EDSB χρησιμοποιεί BlueBUS και απαιτεί εκμάθηση των συσκευών. |
|
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς τάση, συνδεδεμένης στην είσοδο εντολής της μονάδας ελέγχου. |
|
| Ηλεκτρικές κλειδαριές | Πρόσθετη ασφάλιση του φύλλου. Η μονάδα ελέγχου ξεκλειδώνει την κλειδαριά πριν από το άνοιγμα. Η επιλογή εξαρτάται από το μήκος, την ακαμψία και το φορτίο του φύλλου· έξοδος για κλειδαριά. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά τη σύνδεση, εκτελέστε εκμάθηση των συσκευών. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Επιλέξτε μπαταρία ανάλογα με την πλακέτα και την υποδοχή της μονάδας ελέγχου. |
Για την τρέχουσα MC824HR30 PSS324. Η παλαιότερη PS324 απαιτεί CABLA11 και απενεργοποιημένη λειτουργία Standby (L4 = OFF)· σύνδεση εφεδρικής τροφοδοσίας. |
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|
| Μεμονωμένο LFAB4024 | Ένα μοτέρ, καλώδιο τροφοδοσίας μήκους 2 m και μηχανικό στοπ κλεισίματος. Ο μαγνητικός κωδικοποιητής ανιχνεύει την κίνηση του μοτέρ. |
| Κουτί θεμελίωσης | LFABBOX4 από χάλυβα με κατιοφορητική επίστρωση ή από ανοξείδωτο χάλυβα LFABBOX4I. Έχουν τον ίδιο τρόπο στερέωσης· το κουτί περιλαμβάνει μοχλό για το φύλλο και μηχανικό στοπ ανοίγματος. Πωλείται ξεχωριστά. |
| Χειροκίνητη απασφάλιση | NICE BMA3 με κλειδί μοχλού, απαραίτητη για τη χειροκίνητη κίνηση του φύλλου σε περίπτωση διακοπής ρεύματος. Πωλείται ξεχωριστά. |
| Έλεγχος και ασφάλεια | NICE MC824HR30, δέκτης, τηλεχειριστήρια, φωτοκύτταρα και εξοπλισμός ασφαλείας ανάλογα με τη συγκεκριμένη πύλη. Δεν είναι ενσωματωμένα στο μεμονωμένο μοτέρ. |
| Μεγαλύτερη γωνία ανοίγματος | NICE BMA1 με μετάδοση κίνησης μέσω αλυσίδας, για άνοιγμα έως 360° σε φύλλα μήκους έως 3,5 m. Απαιτεί κατάλληλο χώρο και εξωτερικά μηχανικά στοπ. |
Το μοτέρ και το κουτί μπορούν να χρησιμοποιηθούν τόσο για δεξί όσο και για αριστερό φύλλο. Τα LFABBOX4 και LFABBOX4I διαφέρουν ως προς το υλικό και την επιφανειακή επεξεργασία· ακόμη και το ανοξείδωτο κουτί δεν υποκαθιστά την αποστράγγιση. Κατά την αντικατάσταση, ελέγξτε το πραγματικό κουτί, τους μοχλούς και την απασφάλιση.
Σετ για ένα ή δύο φύλλα
Ο αριθμός των μοτέρ αντιστοιχεί στον αριθμό των φύλλων. Τα δύο μοτέρ δεν αυξάνουν το επιτρεπόμενο μήκος ή βάρος ενός φύλλου. Κατά τη σύγκριση των σετ, ελέγξτε τα κουτιά, την απασφάλιση, τη μονάδα ελέγχου και τον εξοπλισμό ασφαλείας.

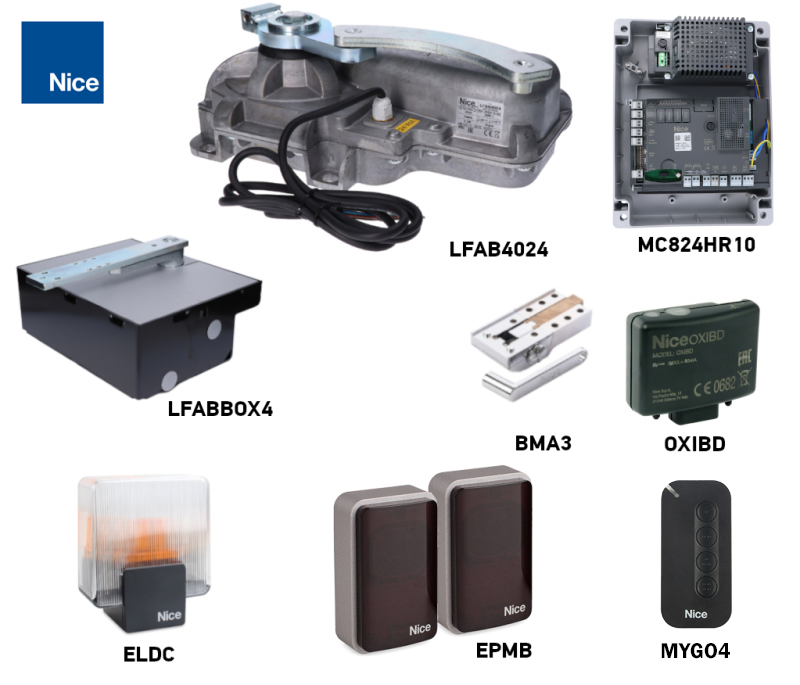

| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|
1 μοτέρ, 1 κουτί LFABBOX4 και 1 απασφάλιση BMA3. MC824HR30, OXIBD, MYGO4, ένα ζεύγος EPMB και ELDC. | Μεμονωμένο LFAB4024
Ένα μοτέρ 24 V DC με κωδικοποιητή. Το κουτί, η απασφάλιση και η μονάδα ελέγχου επιλέγονται ξεχωριστά. |

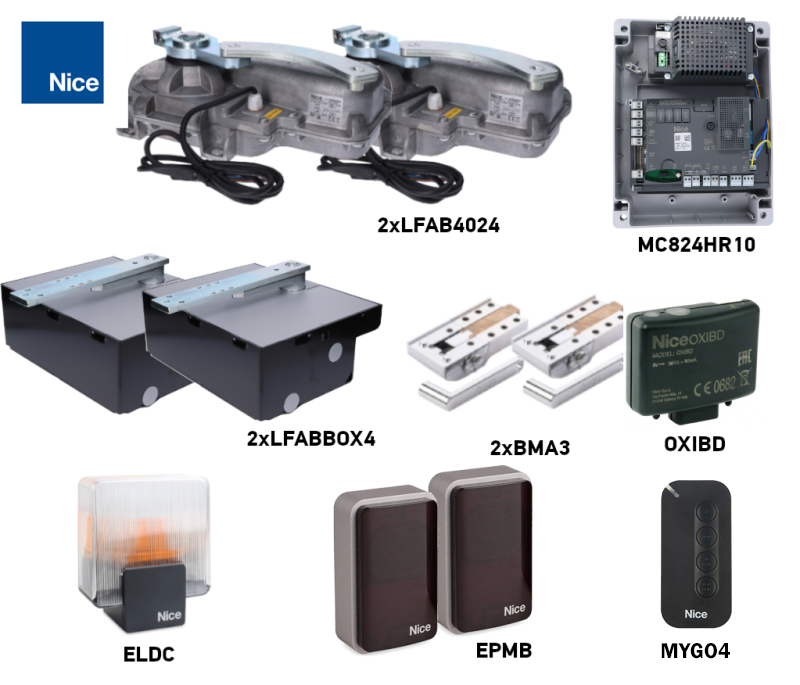

2 μοτέρ, 2 κουτιά LFABBOX4 και 2 απασφαλίσεις BMA3. MC824HR30, OXIBD, MYGO4, ένα ζεύγος EPMB και ELDC. |
Μήκος, βάρος και λειτουργία της πύλης
Τα 4 m και τα 650 kg είναι ξεχωριστά ανώτατα όρια· δεν ισχύουν ταυτόχρονα. Βρείτε από το διάγραμμα το επιτρεπόμενο βάρος για το συγκεκριμένο μήκος: ο οριζόντιος άξονας δείχνει το μήκος του φύλλου σε μέτρα και ο κατακόρυφος το βάρος του σε κιλά. Για φύλλο περίπου 3 m, το όριο είναι περίπου 500 kg, ενώ στα 3,5 m είναι περίπου 400 kg. Στα 4 m, το επιτρεπόμενο βάρος είναι ακόμη μικρότερο. Οι τιμές αυτές δεν υποκαθιστούν την αξιολόγηση της αντίστασης κατά την κίνηση, της πλήρωσης και του ανέμου.
| Χαρακτηριστικό | LFAB4024 |
|---|---|
| Τάση μοτέρ | 24 V DC |
| Μονάδα ελέγχου για νέα εγκατάσταση | MC824HR30 |
| Κύκλοι/ώρα στο ονομαστικό φορτίο | Έως 60 κύκλοι/ώρα |
| Μαγνητικός κωδικοποιητής | Ναι |
| Εφεδρική τροφοδοσία με μπαταρία | Συμβατή εφεδρική τροφοδοσία MC824HR30 |
Ένας κύκλος περιλαμβάνει άνοιγμα και κλείσιμο. Με άνοιγμα έως 180° και χρήση του BMA1, ο αναφερόμενος αριθμός κύκλων ανά ώρα μειώνεται στο μισό. Δεν πρόκειται για απεριόριστη συνεχή λειτουργία. Η ομαλή χειροκίνητη κίνηση και η σωστή μηχανική στήριξη πρέπει να διατηρούνται σε όλη τη διαδρομή.
Εγκατάσταση κουτιού και μηχανισμού
Η εγκατάσταση πρέπει να γίνει σε στιβαρή πύλη που λειτουργεί σωστά μηχανικά. Το φύλλο πρέπει να κινείται εύκολα με το χέρι, χωρίς να σκαλώνει ή να κινείται μόνο του. Ο μηχανισμός δεν διορθώνει ελαττωματικούς μεντεσέδες ή ασταθή στήριξη. Ελέγξτε επίσης τα σημεία σύνθλιψης κοντά στους μεντεσέδες και ανάμεσα στα φύλλα· η μικρή πόρτα που είναι ενσωματωμένη στο φύλλο πρέπει να διαθέτει προστασία που εμποδίζει την εκκίνηση όταν είναι ανοιχτή.
Αποστράγγιση και καλωδίωση
- Προετοιμάστε εκσκαφή επαρκούς μεγέθους για το συγκεκριμένο κουτί, εξασφαλίστε τη σταθερή πάκτωσή του στο σκυρόδεμα, την αποστράγγιση του νερού και τους σωλήνες διέλευσης καλωδίων. Πριν από τη σκυροδέτηση, ελέγξτε τις διαστάσεις βάσει του κουτιού που παραδόθηκε.
- Περάστε προς το κουτί ξεχωριστή όδευση καλωδίου και προβλέψτε αποτελεσματική αποστράγγιση. Η έξοδος αποστράγγισης δεν πρέπει να είναι φραγμένη ούτε να καταλήγει σε σημείο από το οποίο το νερό μπορεί να επιστρέψει στο κουτί.
- Τοποθετήστε το κουτί οριζόντια. Ο άξονας του πείρου του κουτιού πρέπει να ευθυγραμμίζεται με ακρίβεια με τον άξονα των μεντεσέδων του φύλλου σε όλη τη διαδρομή κίνησης. Πριν από τη σκυροδέτηση, ελέγξτε τη θέση και το ύψος τοποθέτησης.
- Πακτώστε σταθερά το κουτί στο σκυρόδεμα και αφήστε το σκυρόδεμα να ωριμάσει επαρκώς πριν τοποθετήσετε τον μηχανισμό. Κατά τη διάρκεια των εργασιών, προστατεύστε την αποστράγγιση και τα σπειρώματα από τη βρωμιά.
Περισσότερες πρακτικές οδηγίες θα βρείτε στις οδηγίες τοποθέτησης του κουτιού θεμελίωσης. Βαθμός προστασίας IP67 περιγράφει την προστασία του μοτέρ· δεν αποτελεί λόγο για να παραμένει το κουτί πλημμυρισμένο για μεγάλο διάστημα.
Τοποθέτηση του μοτέρ και στερέωση του φύλλου
- Τοποθετήστε το μοτέρ στο κουτί με τον σωστό προσανατολισμό και στερεώστε το στις προβλεπόμενες θέσεις με ροδέλες και παξιμάδια.
- Τοποθετήστε τη σφαίρα, τη βάση ελέγχου, τον μοχλό απασφάλισης και τον συνδετικό μοχλό σύμφωνα με το αρχικό σχέδιο. Τα εξαρτήματα πρέπει να κινούνται ελεύθερα και να είναι συνδεδεμένα σωστά.
- Στερεώστε το φύλλο στον βραχίονα στήριξης με βίδες ή με κατάλληλη ισχυρή συγκόλληση. Για τη βιδωτή στερέωση που υποδεικνύεται, η ροπή σύσφιξης είναι 30 Nm. Κατά τη συγκόλληση, προστατεύστε τον κινητήρα, τα πλαστικά μέρη και τον μηχανισμό απασφάλισης από τη θερμότητα.
- Λιπάνετε τις κινούμενες επιφάνειες επαφής και ελέγξτε ότι κινούνται ελεύθερα. Περάστε το καλώδιο τροφοδοσίας χωρίς να καταπονείται ή να κινδυνεύει να υποστεί ζημιά· η σύνδεση του καλωδίου δεν πρέπει να βρίσκεται στο κουτί.
- Αφού ρυθμίσετε τα στοπ και πραγματοποιήσετε τους ελέγχους, τοποθετήστε το κάλυμμα του κουτιού και στερεώστε το με βίδες. Διατηρήστε τον μηχανισμό απασφάλισης προσβάσιμο.
Μηχανικά στοπ και γωνία ανοίγματος
Το συνηθισμένο άνοιγμα είναι έως 110°. Αν η πύλη δεν διαθέτει κατάλληλα εξωτερικά στοπ, ρυθμίστε τα παρεχόμενα: το στοπ 1 στον κινητήρα για το κλείσιμο και το στοπ 2 στο κουτί για το άνοιγμα. Τα στοπ πρέπει να σταματούν το φύλλο στην επιθυμητή θέση, χωρίς να χτυπά στην περιβάλλουσα κατασκευή. Πρόκειται για μηχανικά στοπ, όχι για ηλεκτρικούς τερματικούς διακόπτες.
Για μεγαλύτερη γωνία χρησιμοποιείται το NICE BMA1 με μετάδοση μέσω αλυσίδας. Το όριο για τα παρελκόμενα είναι φύλλο μήκους έως 3,5 m· απαιτούνται επίσης κατάλληλα εξωτερικά στοπ και ασφαλής ελεύθερος χώρος και σε αυτήν την εγκατάσταση.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν από την απασφάλιση, σταματήστε την πύλη και αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική μπαταρία. Κρατήστε το φύλλο, ιδίως όταν φυσάει ή όταν το έδαφος έχει κλίση. Κρατήστε τα άτομα μακριά από την τροχιά κίνησής του.
- Σύρετε το κάλυμμα πρόσβασης του μηχανισμού απασφάλισης.
- Εισαγάγετε το παρεχόμενο κλειδί μοχλού BMA3 και περιστρέψτε το κατά 90° δεξιόστροφα.
- Τώρα μετακινήστε το φύλλο με το χέρι, αργά και χωρίς να ασκήσετε δύναμη.
Επανασύνδεση του μηχανισμού κίνησης
- Μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής του.
- Σύρετε το κάλυμμα, εισαγάγετε το κλειδί και περιστρέψτε το κατά 90° αριστερόστροφα.
- Μετακινήστε απαλά το φύλλο μέχρι ο μηχανισμός να εμπλακεί ξανά με ένα σαφές κούμπωμα. Πριν αποκαταστήσετε την τροφοδοσία, βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
Σύνδεση κινητήρα και μονάδας ελέγχου
Αναθέστε την ηλεκτρική σύνδεση σε εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Η παροχή ρεύματος πρέπει να επιτρέπει την πλήρη και ασφαλή απομόνωση, ενώ ο κινητήρας και το συγκρότημα πρέπει να διαθέτουν σωστή προστατευτική γείωση. Μην τοποθετείτε συνδέσεις καλωδίων ή κλέμες μέσα στο κουτί θεμελίωσης. Πραγματοποιήστε τη σύνδεση σε κατάλληλο προστατευμένο κουτί, έξω από το κουτί θεμελίωσης.
| Αγωγοί LFAB4024 | Σύνδεση |
|---|---|
| Μπλε και καφέ | Το ζεύγος για τον κινητήρα 24 V DC συνδέεται στην αντίστοιχη έξοδο M1 ή M2. Η φορά ελέγχεται κατά την πρώτη εκκίνηση. |
| Μαύρο και γκρι | Το ζεύγος του μαγνητικού κωδικοποιητή συνδέεται στο ENC1 ή ENC2 του ίδιου κινητήρα. Οι αγωγοί του κωδικοποιητή δεν έχουν πολικότητα. |
| Κιτρινοπράσινο | Προστατευτική γείωση PE· μην το χρησιμοποιείτε ποτέ για σήμα κινητήρα ή κωδικοποιητή. |

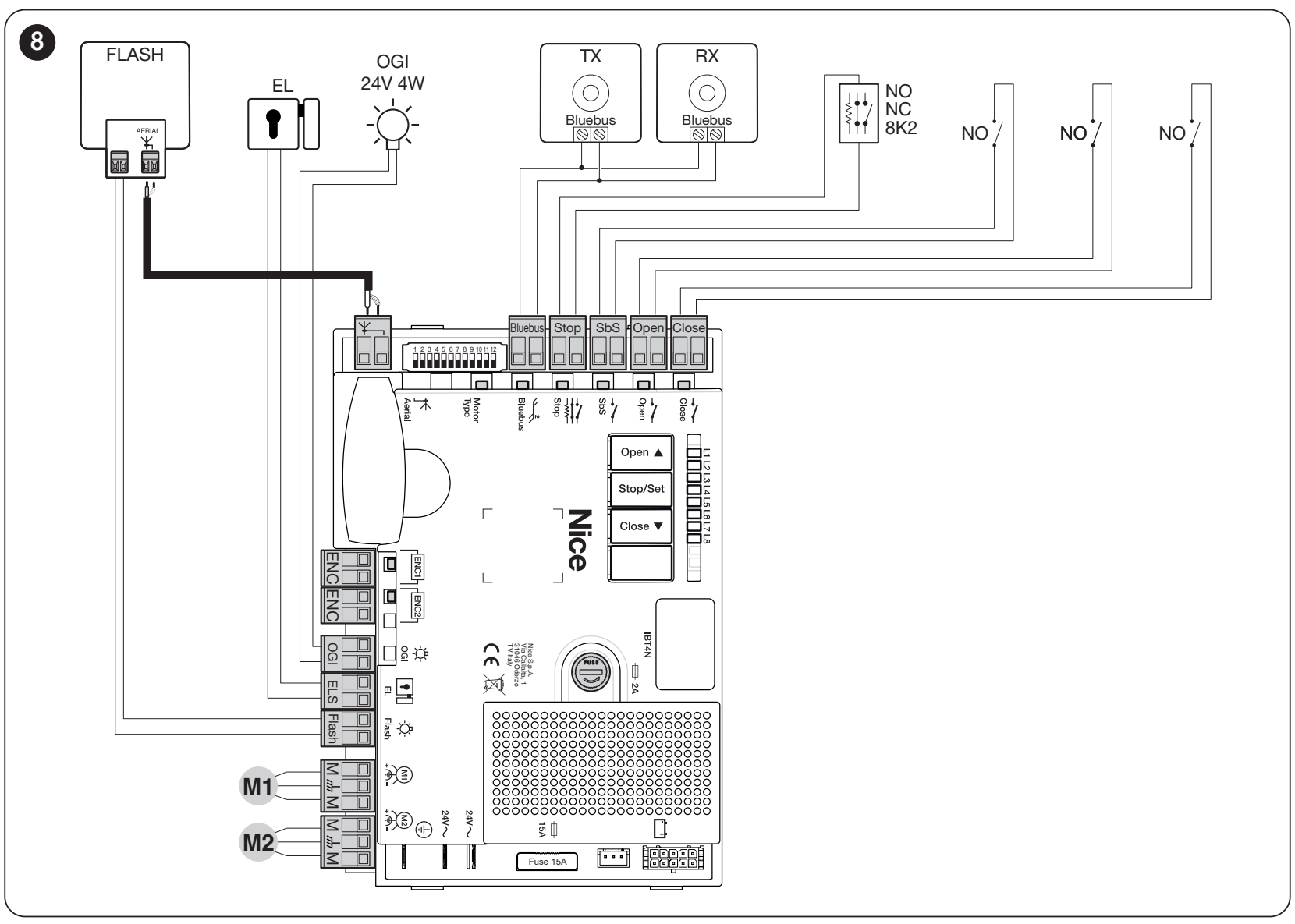

Στο MC824HR30, συνδέστε έναν κινητήρα στα M2 και ENC2. Σε διάταξη με δύο κινητήρες, το M2 αντιστοιχεί στο φύλλο που ανοίγει πρώτο και το M1 στο φύλλο που κλείνει πρώτο. Αντιστοιχίζετε πάντα το ζεύγος ENC στον ίδιο κινητήρα. Το MC824L δεν αποτελεί εναλλακτική λύση για το MC824H με το LFAB4024.
Για την καλωδίωση του κινητήρα, χρησιμοποιήστε 3 × 1,5 mm² έως 10 m, συμπεριλαμβανομένου του PE· για τον κωδικοποιητή, 2 × 1 mm² έως 10 m. Επιλέξτε την καλωδίωση και την προέκταση ανάλογα με το περιβάλλον και την καλωδίωση MC824HR30.
Ακροδέκτες και πολικότητα παρελκομένων

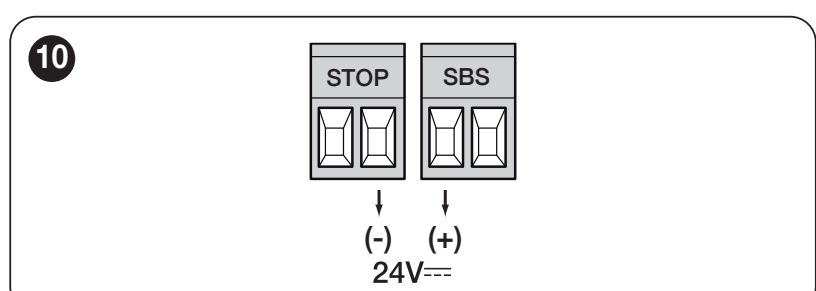

| Έξοδος ή είσοδος MC824HR30 | Τροφοδοσία και πολικότητα |
|---|---|
| Βοηθητική τροφοδοσία | Ο αριστερός ακροδέκτης SbS είναι +, ο δεξιός ακροδέκτης STOP είναι − σύμφωνα με τον προσανατολισμό στην παρακάτω εικόνα. 24 V DC −30/+50 %, συνολική κατανάλωση έως 200 mA. |
| BLUEBUS | Δύο αγωγοί χωρίς πολικότητα. Μεταφέρουν τροφοδοσία και δεδομένα· δεν υποκαθιστούν τους γενικούς ακροδέκτες +/−. |
| FLASH | 12 V DC, έως 21 W· π.χ. ELDC. Τηρείτε την πολικότητα του φωτιστικού DC σύμφωνα με τη σήμανσή του και τη συγκεκριμένη έξοδο. |
| OGI | Ένδειξη ανοιχτής πύλης, 24 V DC, έως 4 W. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, έως 15 VA· έξοδος εναλλασσόμενου ρεύματος χωρίς πολικότητα +/−. |
| OPEN, CLOSE, SbS και STOP | Οι είσοδοι εντολών χρησιμοποιούν επαφές χωρίς τάση· μην εφαρμόζετε εξωτερική τάση σε αυτές. Η είσοδος STOP μαθαίνεται ανάλογα με τον τύπο που έχει συνδεθεί: NO, NC ή 8,2 kΩ. |
Τα φωτοκύτταρα με ρελέ δεν συνδέονται στο BlueBUS. Για το EPMB, επιλέξτε τη διεύθυνση για την επιθυμητή λειτουργία και, μετά τη σύνδεση, εκτελέστε εκμάθηση των συσκευών· Σύνδεση και διευθύνσεις BlueBUS. Η αναφερόμενη έξοδος 12 V DC δεν είναι κατάλληλη για τον φάρο ELAC 230 V.
Πρώτη εκκίνηση και έλεγχοι ασφαλείας
Για τον περιορισμό των δυνάμεων πρόσκρουσης απαιτείται ευαίσθητη αισθητήρια ακμή ασφαλείας. Ο εγκαταστάτης πρέπει να καθορίσει τη θέση της και να επαληθεύσει την ασφάλεια ολόκληρης της πύλης. Η ρύθμιση της δύναμης από μόνη της δεν υποκαθιστά αυτήν την προστασία.
- Αποσυνδέστε την παροχή ρεύματος και τυχόν εφεδρική μπαταρία. Με τον μηχανισμό κίνησης απασφαλισμένο, ελέγξτε χειροκίνητα ολόκληρη τη διαδρομή, την ευθυγράμμιση των αξόνων, τη σταθερή στερέωση του φύλλου, και τα δύο στοπ και την απορροή. Το φύλλο δεν πρέπει να σκαλώνει ούτε να κινείται από μόνο του.
- Επανασυνδέστε τον μηχανισμό απασφάλισης. Ελέγξτε τα καλώδια του κινητήρα, το PE, τα στοιχεία ασφαλείας και τα παρελκόμενα· για τα 24 V, ελέγξτε επίσης την αντιστοίχιση των κωδικοποιητών.
- Μετά την ενεργοποίηση, ελέγξτε την κατάσταση των εισόδων και την εκμάθηση συσκευών στη μονάδα ελέγχου. Πριν από την εκμάθηση της διαδρομής, πρέπει να έχει ρυθμιστεί σωστά ο τύπος κινητήρα και οι είσοδοι ασφαλείας.
- Κατά την πρώτη κίνηση, παρακολουθήστε τη φορά και τη σειρά κίνησης των φύλλων. Σε περίπτωση λανθασμένης φοράς ή απροσδόκητης κίνησης, σταματήστε αμέσως, αποσυνδέστε την τροφοδοσία και διορθώστε τη συνδεσμολογία. Μην συνεχίσετε αυξάνοντας τη δύναμη.
- Εκτελέστε την εκμάθηση των τερματικών θέσεων σύμφωνα με τη συγκεκριμένη μονάδα ελέγχου. Στη συνέχεια, δοκιμάστε έναν πλήρη κύκλο, τις επιβραδύνσεις, τα στοπ, την απασφάλιση, κάθε ζεύγος φωτοκυττάρων και την αισθητήρια ακμή ασφαλείας.
- Πριν από την παράδοση, μετρήστε επαγγελματικά τις πραγματικές δυνάμεις και επαληθεύστε την προστασία στα επικίνδυνα σημεία. Πρέπει να εξηγήσετε στον χρήστη τον χειρισμό, τη χειροκίνητη απασφάλιση και τη συντήρηση.
Τοποθετήστε μόνιμα, δίπλα στον μηχανισμό απασφάλισης, ευανάγνωστες οδηγίες για τη χειροκίνητη απασφάλιση του μηχανισμού κίνησης. Παραδώστε την πύλη για χρήση μόνο αφού δοκιμαστεί επιτυχώς ολόκληρο το συγκρότημα, συμπεριλαμβανομένων των προστατευτικών στοιχείων.
MC824HR30: επιλογή LFAB4024
Στον επιλογέα κινητήρα 12 θέσεων, ρυθμίστε DIP 3 = ON· όλα τα υπόλοιπα DIP 1–12 = OFF. Ισχύει για το LFAB4024 στο MC824HR30. Ρυθμίστε τον επιλογέα με αποσυνδεδεμένη την τροφοδοσία· μετά την αλλαγή απαιτείται νέα εκμάθηση των θέσεων. Η απεικόνιση της ομάδας TO4024 περιλαμβάνει και το LFAB4024.
MC824HR30: εκμάθηση συσκευών
Πατήστε ταυτόχρονα παρατεταμένα Open και Stop/Set. Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 3 s, αφήστε τα κουμπιά. Κατά τη διάρκεια της εκμάθησης, η ένδειξη STOP παραμένει αναμμένη. Όταν ολοκληρωθεί η διαδικασία, οι L1 και L2 σβήνουν· οι L3 και L4 μπορεί να αναβοσβήνουν, επειδή οι θέσεις δεν έχουν ακόμη απομνημονευτεί. Επαναλάβετε την εκμάθηση μετά από αλλαγή των συσκευών BlueBUS ή STOP.
MC824HR30: αυτόματη εκμάθηση θέσεων
- Αφού ελέγξετε την καλωδίωση και ολοκληρώσετε την εκμάθηση των συσκευών, πατήστε ταυτόχρονα παρατεταμένα Stop/Set και Close. Όταν οι L3 και L4 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 5 s, αφήστε τα κουμπιά.
- Παρακολουθήστε το M1 να κλείνει αργά μέχρι το στοπ, το M2 να κλείνει αργά μέχρι το στοπ, το M2 και το M1 να ανοίγουν αργά μέχρι τα στοπ και, τέλος, και τα δύο φύλλα να κλείνουν γρήγορα. Αν η κατεύθυνση είναι λανθασμένη, διακόψτε αμέσως τη διαδικασία.
- Στο τέλος του κλεισίματος, οι L3 και L4 σβήνουν· αυτό επιβεβαιώνει ότι η εκμάθηση ολοκληρώθηκε με επιτυχία.
Σε εγκατάσταση με μία μονάδα κινητήρα, συνδέεται το M2/ENC2. Αν κατά την εκμάθηση ενεργοποιηθούν τα φωτοκύτταρα ή η είσοδος STOP, η διαδικασία ακυρώνεται και η L1 αρχίζει να αναβοσβήνει. Αποκαταστήστε την αιτία και επαναλάβετε την εκμάθηση. Περισσότερες λειτουργίες: εκμάθηση θέσεων MC824HR30.
Ρυθμίσεις, τηλεχειριστήρια και επαναφορά
Η δύναμη, η ταχύτητα, ο χρόνος παύσης πριν από το αυτόματο κλείσιμο, το μερικό άνοιγμα και η σειρά κίνησης των φύλλων ρυθμίζονται από τη μονάδα ελέγχου και όχι από τον υπόγειο κινητήρα. Μετά από αλλαγή ρύθμισης, ελέγξτε ξανά τις ασφαλείς δυνάμεις και τη λειτουργία των διατάξεων προστασίας.
- Προγραμματισμός MC824HR30 – λειτουργίες και τιμές
- Σύζευξη τηλεχειριστηρίων ανάλογα με τον δέκτη
- Ενδείξεις LED και φωτεινές ειδοποιήσεις MC824HR30
Η διαγραφή των τηλεχειριστηρίων ραδιοσυχνοτήτων και η επαναφορά της μονάδας ελέγχου είναι διαφορετικές ενέργειες. Η επαναφορά δεν διορθώνει τη μηχανική εμπλοκή· μετά τη διαγραφή των ρυθμίσεων απαιτείται νέα εκμάθηση. Επιλέξτε τη διαδικασία ανάλογα με τη συγκεκριμένη πλακέτα και τον εγκατεστημένο δέκτη.
Αντιμετώπιση προβλημάτων
| Πρόβλημα | Τι να ελέγξετε |
|---|---|
| Το φύλλο δεν μετακινείται χειροκίνητα | Απασφάλιση, κατάσταση μεντεσέδων, μοχλοί, αξονική στήριξη και ξένα αντικείμενα μέσα στο κουτί. Μην επιχειρείτε να κινήσετε με δύναμη μια μπλοκαρισμένη πύλη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο παραμένει ακίνητο | Εμπλοκή του μηχανισμού απασφάλισης και σύνδεση των μοχλών. Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. |
| Λανθασμένη κατεύθυνση ή σειρά | Αντιστοίχιση κινητήρων και καλωδίων. Ελέγξτε επίσης τα M1/ENC1 και M2/ENC2, τον επιλογέα και την επανάληψη της εκμάθησης. |
| Η πύλη σταματά ή κινείται αντίστροφα | Ελεύθερη κίνηση, εμπόδια, φωτοκύτταρα, ακμή ασφαλείας και φωτεινές ενδείξεις της μονάδας ελέγχου. Δοκιμές ασφαλείας· μην αυξάνετε τη δύναμη χωρίς να αποκαταστήσετε πρώτα την αιτία. |
| Νερό στο κουτί | Αποστράγγιση, ιζήματα, επιστροφή νερού και κατάσταση καλωδίωσης. Αν έχει υποστεί ζημιά το καλώδιο ή έχει εισχωρήσει νερό σε σύνδεση, θέστε τη συσκευή εκτός λειτουργίας. |
| Το τηλεχειριστήριο δεν ανταποκρίνεται | Ελέγξτε την μπαταρία του τηλεχειριστηρίου, την αντιστοίχισή του, τον εγκατεστημένο δέκτη και την κεραία· σύζευξη τηλεχειριστηρίου. |
Συντήρηση
Πραγματοποιείτε τον έλεγχο τουλάχιστον κάθε 6 μήνες, και συχνότερα σε περίπτωση εντατικής χρήσης ή δυσμενών περιβαλλοντικών συνθηκών. Πριν από τον καθαρισμό ή οποιαδήποτε επέμβαση, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Μη χρησιμοποιείτε πύλη που έχει υποστεί ζημιά ή μπλοκάρει, μέχρι να επισκευαστεί.
- Καθαρίστε το κουτί θεμελίωσης και την αποστράγγιση· αφαιρέστε λάσπη, φύλλα και ξένα αντικείμενα.
- Ελέγξτε για διάβρωση, καθώς και το καλώδιο, τις βίδες, τους μοχλούς, τους μεντεσέδες και τα μηχανικά στοπ.
- Λιπάνετε τις προβλεπόμενες κινούμενες επιφάνειες επαφής και τη σύνδεση των μοχλών· ελέγξτε τη λειτουργία της απασφάλισης.
- Μετά τη συντήρηση, ελέγξτε τη χειροκίνητη κίνηση, έναν πλήρη αυτόματο κύκλο και όλες τις διατάξεις προστασίας. Αναθέστε σε τεχνικό τον επαγγελματικό έλεγχο των δυνάμεων και των ρυθμίσεων.
Ενδεικτική διάρκεια ζωής
Η διάρκεια ζωής επηρεάζεται από το συνολικό φορτίο του φύλλου και τις συνθήκες λειτουργίας. Οι παρακάτω δείκτες ισχύουν για τους αναφερόμενους συνδυασμούς μήκους και βάρους· πρέπει επίσης να τηρούνται τα όρια χρήσης. Το γράφημα δείχνει τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση, όχι εγγύηση ή διάρκεια σε έτη. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών σε ποσοστό και ο κατακόρυφος τον αριθμό κύκλων.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής | |
|---|---|---|---|
| Βάρος φύλλου | 2,01–3 m | 3,01–4 m |
|
| Έως 150 kg | 10 % | 20 % | |
| 151–350 kg | 20 % | 30 % | |
| 351–550 kg | 30 % | 40 % | |
| 551–650 kg | 40 % | 50 % | |
| Πρόσθετος παράγοντας | Προσθήκη | ||
| Θερμοκρασία άνω των 40 °C ή κάτω των 0 °C· υγρασία άνω του 80 % | 15 % | ||
| Πλήρης επένδυση φύλλου | 20 % | ||
| Ανεμώδες περιβάλλον | 15 % | ||
Παράδειγμα: φύλλο 3 m / 500 kg έχει δείκτη 30 %. Σε ανεμώδες περιβάλλον προσθέστε 15 %, δηλαδή συνολικά 45 %. Προσθέστε επίσης τυχόν άλλους σχετικούς παράγοντες. Ο υπολογισμός αυτός δεν αντικαθιστά τον έλεγχο καταλληλότητας του φύλλου και των ασφαλών δυνάμεων.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | NICE LFAB4024 |
|---|---|
| Τάση κινητήρα | 24 V DC |
| Έλεγχος της νέας διάταξης | MC824HR30· τροφοδοσία μονάδας ελέγχου 230 V AC |
| Μέγιστο ρεύμα / ισχύς εισόδου | 5 A / 120 W |
| Μέγιστη ροπή | 300 Nm |
| Στροφές χωρίς φορτίο | 1 σ.α.λ. |
| Ενδεικτικό άνοιγμα 90° κατά την ονομαστική κίνηση | Περίπου 18 s· η επιτάχυνση και η επιβράδυνση αυξάνουν τον χρόνο. |
| Κύκλοι/h στο ονομαστικό φορτίο | 60 κύκλοι/h |
| Συνήθης γωνία ανοίγματος | Έως 110°· με BMA1 έως 360° για φύλλο έως 3,5 m |
| Βαθμός προστασίας / θερμοκρασία | IP67 / −20 έως +50 °C |
| Καλώδιο τροφοδοσίας κινητήρα | 2 m· οι συνδέσεις εκτός του κουτιού θεμελίωσης |
| Βάρος μόνο του κινητήρα | 12,5 kg |
| Πυκνωτής | Δεν χρησιμοποιείται, όπως στους κινητήρες 230 V |
| LFABBOX4 | Χαλύβδινο κουτί 14,4 kg· ο κινητήρας, το κουτί και η απασφάλιση είναι ξεχωριστά εξαρτήματα |
| Διαστάσεις συναρμολογημένου συνόλου με το τρέχον κουτί | 400 × 325 × 152 mm· πριν από τη σκυροδέτηση, ελέγξτε το πραγματικό κουτί που παραδόθηκε |
Η μέγιστη ισχύς εισόδου και η μέγιστη ροπή δεν αποτελούν τιμές συνεχούς φορτίου. Ο πραγματικός χρόνος κίνησης εξαρτάται από τη γωνία, το φορτίο και τις ρυθμίσεις της μονάδας ελέγχου. Για τον σχεδιασμό της εκσκαφής και το ύψος του φύλλου, ακολουθήστε το διαστασιολογικό σχέδιο του συγκεκριμένου κουτιού.
