Αγαπητοί πελάτες, εκτιμούμε την εμπιστοσύνη που μας δείχνετε με τις αγορές σας. Το κατάστημά μας δημιουργήθηκε με σκοπό να προτείνει και να προμηθεύει τα κατάλληλα προϊόντα για την κατασκευή συρόμενης αυλόπορτας, γι’ αυτό ετοιμάσαμε αυτές τις οδηγίες και τις εμπλουτίζουμε συνεχώς με βάση τις προτάσεις σας. Γι’ αυτό ετοιμάσαμε αυτές τις οδηγίες και τις εμπλουτίζουμε συνεχώς με βάση τις προτάσεις σας.

Περιεχόμενα σελίδας

1. Επιλογή εξαρτημάτων για αυτοφερόμενη αυλόπορτα

2. Συχνές ερωτήσεις και απαντήσεις:

1. Μπορεί να κατασκευαστεί αυτοφερόμενη αυλόπορτα σε επικλινές έδαφος;
2. Χρειάζεται να λιπαίνονται τα φορεία ή το εσωτερικό του προφίλ C, ώστε η αυλόπορτα να κινείται ομαλά;
3. Γιατί να επιλέξετε αυτοφερόμενη αυλόπορτα; Ποια είναι τα πλεονεκτήματα;
4. Γιατί προτείνετε φορεία με δυνατότητα ταλάντωσης και ρύθμισης; Σε τι χρησιμεύει;
5. Ποια εξαρτήματα αγοράζουν συχνότερα οι πελάτες επιπλέον του ΣΕΤ;
6. Τι απόσταση από το έδαφος έχει η αυτοφερόμενη αυλόπορτα;
7. Σε ποιο σημείο της αυλόπορτας στερεώνεται η οδοντωτή κρεμαγιέρα;
8. Σε ποιο ύψος τοποθετείται ο μηχανισμός κίνησης NICE;
9. Τι κοιλοδοκό να χρησιμοποιήσω για την κατασκευή αυτοφερόμενης αυλόπορτας;
10. Τι καλώδια να χρησιμοποιήσω για την τροφοδοσία του μηχανισμού κίνησης NICE;

3. Περιγραφή των βασικών εξαρτημάτων αυτοφερόμενης αυλόπορτας

Φορείο με κυλίνδρους με ρουλεμάν Υποδοχή τερματισμού Ηλεκτρομηχανικός μηχανισμός κίνησης
Προφίλ C Άνω/πλευρικός οδηγός Τηλεχειριστήριο
Κάτω οδηγός εισόδου Τάπα προφίλ Φωτοκύτταρα



Επιλογή εξαρτημάτων για αυτοφερόμενη αυλόπορτα

Σετ γενικής χρήσης εξαρτημάτων

Για να σας διευκολύνουμε στην επιλογή, έχουμε συνθέσει ΣΕΤ εξαρτημάτων για αυτοφερόμενες αυλόπορτες.

Κατόπιν αιτήματος, προσαρμόζουμε τη σύνθεση του ΣΕΤ. Αν έχετε κάποια ειδική επιθυμία ή θέλετε να συμβουλευτείτε κάποιον, γράψτε στη διεύθυνση [email protected].

Σημείωση: το πλάτος διέλευσης είναι το μέγεθος του ανοίγματος ανάμεσα στους στύλους, το οποίο μένει ελεύθερο όταν ανοίξει η αυλόπορτα.

Επιλογή προφίλ C

Η επιλογή του προφίλ C εξαρτάται από το συνολικό βάρος και το μήκος του φύλλου, το πλάτος διέλευσης, την κατασκευή του πλαισίου, το είδος πλήρωσης και το φορτίο ανέμου. Τα παρακάτω όρια αποτελούν ενδεικτικό οδηγό:

  • για αυλόπορτες έως 400 kg και πλάτος διέλευσης έως 4,5 m: Προφίλ C 70x70x4 mm
  • για αυλόπορτες άνω των 400 kg και πλάτος διέλευσης άνω των 4,5 m: Προφίλ C 80x80x5 mm

Οι τιμές αυτές είναι ενδεικτικές. Αν ξεπερνιέται μόνο ένα από τα όρια, για παράδειγμα αν η αυλόπορτα ζυγίζει λιγότερο από 400 kg αλλά το άνοιγμα διέλευσης είναι μεγαλύτερο από 4,5 m, η επιλογή πρέπει να επαληθευτεί με βάση τη συνολική μελέτη. Η συνολική αντοχή επηρεάζεται επίσης από το ενισχυτικό προφίλ πάνω από το προφίλ C, τα υπόλοιπα υλικά του πλαισίου, την πλήρωση και τις τοπικές συνθήκες ανέμου.

Παράδειγμα:
Τυπική διάσταση αυτοφερόμενης αυλόπορτας με καθαρό πλάτος διέλευσης 400 cm και ύψος 150 cm, με χρήση προφίλ C 70 × 70 × 4 mm, ενισχυτικού προφίλ 80 × 40 × 2 mm και όλων των υπόλοιπων δομικού χάλυβα της αυλόπορτας από υλικό 60 × 40 × 2 mm ισχύουν οι ακόλουθες τιμές:

Βάρος αυλόπορτας (χωρίς την ορατή πλήρωση): περίπου 120 kg
Φορτίο ανά 1m: 0,9 kN/m (90kg/1m)
Αντιδράσεις σε θλίψη/εφελκυσμό: 18,49 kN / 10,81 kN
Συνολική φέρουσα ικανότητα: 480 kg



Στο παραπάνω παράδειγμα αρκεί Προφίλ C 70 × 70 × 4 mm και τα αντίστοιχα φορεία με πέντε κυλίνδρους με ρουλεμάν, δηλαδή τα εξαρτήματα από το σετ SADA-01 ή SADA-03-RBS. Η ίδια η κατασκευή ζυγίζει περίπου 120 kg· το υπόλοιπο περιθώριο για την πλήρωση είναι ενδεικτικό και πρέπει να επαληθευτεί πριν από την κατασκευή με βάση το συγκεκριμένο σχέδιο.

Επικοινωνήστε μαζί μας: θα ελέγξουμε τις προδιαγραφές της πύλης σας και θα σας προτείνουμε τα κατάλληλα εξαρτήματα. E-mail: [email protected].

Πλήρης γκάμα προφίλ C

Μαύρα χαλύβδινα προφίλ CΜαύρα προφίλ C Γαλβανισμένα προφίλ CΓαλβανισμένα προφίλ C Ανοξείδωτα προφίλ CΑνοξείδωτα προφίλ C

Όλα τα μεγέθη και οι τύποι προφίλ C »

Επιλογή φορείων στήριξης

Οι συνηθέστεροι τύποι φορείων

Φορείο με 3 τροχούς με ρουλεμάνΦορείο με 3 τροχούς Φορείο με 5 τροχούς με ρουλεμάνΦορείο με 5 τροχούς Φορείο με 8 τροχούς με ρουλεμάνΦορείο με 8 τροχούς

Όλοι οι τύποι φορείων για συρόμενες πύλες »

Αυτή η κατηγοριοποίηση είναι ενδεικτική για τις συνήθεις πύλες. Η καταλληλότητα των φορείων πρέπει να αξιολογείται σε συνδυασμό με το βάρος, το συνολικό μήκος του φύλλου, τον τύπο πλήρωσης και το φορτίο ανέμου. Αν δεν είστε βέβαιοι για την επιλογή σας, επικοινωνήστε μαζί μας.

Στερέωση φορείων στήριξης σε βάση από σκυρόδεμα

Φορεία στήριξης μπορούν να είναι:

Αναλυτικές πληροφορίες σχετικά με την αγκύρωση της συρόμενης πύλης θα βρείτε ΕΔΩ. Θα χαρούμε επίσης να σας συμβουλεύσουμε για τις διαστάσεις της βάσης από σκυρόδεμα.

Διαστάσεις βάσης από σκυρόδεμα για αυτοφερόμενη πύλη

Αναλυτικές διαστάσεις της βάσης από σκυρόδεμα για αυτοφερόμενες πύλες διαφόρων μεγεθών θα βρείτε ΕΔΩ: διαστάσεις βάσης από σκυρόδεμα.
Μην ξεχνάτε:

  • η βάση πρέπει να φτάνει κάτω από το βάθος παγετού που καθορίζεται από τις τοπικές συνθήκες· το ακριβές βάθος μπορεί να διαφέρει ανά περιοχή,
  • πριν από τη σκυροδέτηση πρέπει να προβλεφθεί η παροχή ηλεκτρικού ρεύματος και η καλωδίωση για τον μηχανισμό. Ακόμη κι αν σχεδιάζετε πύλη με χειροκίνητη λειτουργία, καλό είναι να τοποθετήσετε εκ των προτέρων σωλήνες διέλευσης καλωδίων. Έτσι, μπορείτε μηχανισμό να εγκαταστήσετε οποιαδήποτε στιγμή στο μέλλον.

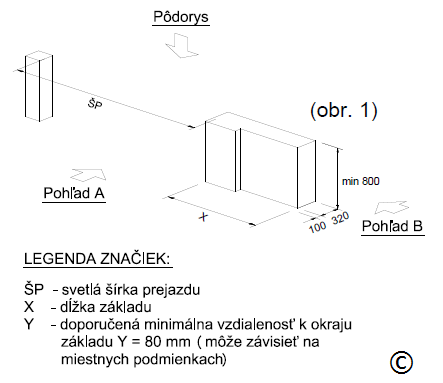

Βάση από σκυρόδεμα για συρόμενη πύλη
Περιγραφή της διάστασης «X» και περισσότερες λεπτομέρειες θα βρείτε ΕΔΩ: διαστάσεις βάσης από σκυρόδεμα.

Επιλογή οδηγού πύλης

Άνω οδηγός είναι κατάλληλος όταν η πλήρωση της πύλης δεν προεξέχει πάνω από το πλαίσιό της. Στερεώνεται σε υφιστάμενο φράχτη ή σε ξεχωριστό στύλο ευθυγράμμισης. Πλευρικός οδηγός είναι κατάλληλος όταν η πλήρωση πρέπει να προεξέχει πάνω από το πλαίσιο της πύλης· οι οδηγητικοί τροχοί τοποθετούνται στον στύλο από την εσωτερική πλευρά και κινούνται μέσα σε προφίλ U ή L πάνω στο φύλλο.

Η επιλογή οδηγού εξαρτάται από τον διαθέσιμο χώρο δίπλα στην πύλη, τη δυνατότητα στερέωσης και το αν η πλήρωση πρέπει να προεξέχει πάνω από το επάνω προφίλ του πλαισίου. Αν ναι, συνήθως είναι προτιμότερος ο πλευρικός οδηγός. Μπορούν να χρησιμοποιηθούν μεμονωμένοι τροχοί για οδηγό κατασκευασμένο κατά παραγγελία.

Πλευρικός οδηγός συρόμενης πύληςΠλευρικός οδηγός Άνω οδηγός συρόμενης πύληςΆνω οδηγός Μεμονωμένοι οδηγητικοί τροχοίΜεμονωμένοι τροχοί

Πλήρης γκάμα οδηγών για συρόμενες πύλες »

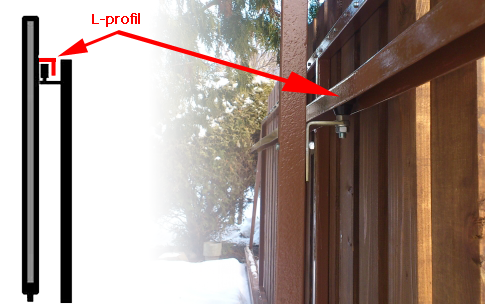

Παράδειγμα χρήσης πλευρικού οδηγού (BR-43G):
Μπορείτε να χρησιμοποιήσετε προφίλ L ή U, μέσα στο οποίο θα κινείται ο πλευρικός οδηγός. Ιδανικά, τοποθετούνται δίπλα δίπλα δύο τέτοιοι οδηγοί: ο ένας «σπρώχνει» την πύλη προς τα έξω και ο άλλος προς τα μέσα, ώστε η πύλη να είναι σωστά κεντραρισμένη.

Παράδειγμα χρήσης πλευρικού οδηγού

Συνιστώμενος άνω οδηγός (VVR-3-G):
Για συνήθη χρήση συνιστούμε τον γενικής χρήσης άνω οδηγό VVR-3-G με μήκος περίπου 25 cm. Η θέση των τροχών και η απόσταση της πύλης από τον φράχτη μπορούν να ρυθμιστούν ανάλογα με τις ανάγκες της εγκατάστασης. Αν χρειάζεστε μεγαλύτερο εύρος ρύθμισης, διατίθεται επίσης επιμήκης οδηγός VVR-3-G-300 με συνολικό μήκος 30 cm.

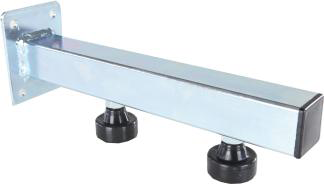

Άνω οδηγός VVR-3-G – στάνταρ έκδοση 25 cm



Επιλογή μηχανισμού κίνησης για την πύλη

Κατά την επιλογή του μηχανισμού κίνησης πρέπει να λάβετε υπόψη όχι μόνο το βάρος, αλλά και το μήκος του φύλλου, τη συχνότητα χρήσης, την απαιτούμενη ταχύτητα και την ανεμοπίεση. Για συνήθη χρήση, παραθέτουμε τα τρέχοντα μοντέλα NICE:

Τρέχοντες μηχανισμοί κίνησης NICE και εγχειρίδια

Βάρος πύλης έωςΤρέχων μηχανισμός κίνησηςΤεκμηρίωση
400 kgNICE RBS400Επίσημη τεκμηρίωση NICE
600 kgNICE RBS600Επίσημη τεκμηρίωση NICE
1000 kgNICE RB1000Επίσημη τεκμηρίωση NICE

Υπολογισμός βάρους πύλης

Για παράδειγμα, μια στάνταρ αυτοφερόμενη πύλη διαστάσεων 400 × 150 cm, με κοιλοδοκό C 70 × 70 × 4 mm, της οποίας ο σκελετός είναι συγκολλημένος από κοιλοδοκό 60 × 40 × 2 mm έχει βάρος περίπου 125 kg. Στον πίνακα παραθέτουμε επίσης βάρη για άλλα πλάτη διέλευσης, με χρήση του ίδιου κοιλοδοκού (δομικός χάλυβας S235JRH, διαστάσεων 60 × 40 × 2 mm):

Πύλη 300x150cm περίπου 90 kg
Πύλη 350x150cm περίπου 110 kg
Πύλη 400 × 150 cm περίπου 130 kg
Πύλη 450x150cm περίπου 170 kg
Πύλη 500x150cm περίπου 190 kg
Πύλη 550x150cm περίπου 210 kg
Πύλη 600x150cm περίπου 230 kg
Πύλη 650x150cm περίπου 260 kg



Τα βάρη που αναφέρονται είναι ενδεικτικά και ισχύουν μόνο για την περιγραφόμενη κατασκευή πλαισίου. Στο συνολικό βάρος πρέπει να προσθέσετε την επένδυση, τα εξαρτήματα και τα υπόλοιπα στοιχεία· κατά τον σχεδιασμό λάβετε υπόψη και το μήκος του φύλλου και την ανεμοπίεση.

Στο συνολικό βάρος πρέπει να προσθέσετε και την επένδυση που θα τοποθετήσετε στην πύλη. Αν δυσκολεύεστε να επιλέξετε μηχανισμό κίνησης, γράψτε μας στο [email protected].

Στη γκάμα μας θα βρείτε μηχανισμούς κίνησης από διάφορες μάρκες· σε αυτή την επισκόπηση παραθέτουμε παραδείγματα της μάρκας NICE. Πωλούμε, προτείνουμε και χρησιμοποιούμε οι ίδιοι τους μηχανισμούς κίνησης NICE. Σύμφωνα με την εμπειρία μας, τα προβλήματα και τα αιτήματα εγγύησης για αυτή τη μάρκα είναι σχεδόν μηδενικά.

Κατασκευή αυτοφερόμενης πύλης

Ο σκελετός της πύλης αποτελείται από κλειστές χαλύβδινες διατομές. Οι διαστάσεις των διατομών επιλέγονται ανάλογα με το συνολικό μήκος, το βάρος, την επένδυση και την ανεμοπίεση. Ενδεικτικά, το συνολικό μήκος της πύλης μπορεί να υπολογιστεί ως το πλάτος διέλευσης × 1,4 + περίπου 0,2 m για τον οδηγό. Έτσι, για άνοιγμα διέλευσης 4 m, προκύπτει μήκος περίπου 5,8 m. Πρόκειται μόνο για ενδεικτικό υπολογισμό· για μεγάλες ή βαριές πύλες μπορεί να απαιτείται μεγαλύτερη προέκταση.

Σε ελαφριά κατασκευή, η προέκταση μπορεί να μειωθεί, αφού πρώτα ελεγχθούν οι διαστάσεις και η φέρουσα ικανότητα του επιλεγμένου συστήματος. Αν έχετε αρκετό χώρο, συνιστούμε να μην τη μειώσετε· η μεγαλύτερη προέκταση συνήθως μειώνει το φορτίο στα φορεία και εξασφαλίζει ομαλότερη κίνηση της πύλης.

Προέκταση πύλης είναι το τμήμα του φύλλου που βρίσκεται έξω από το καθαρό πλάτος διέλευσης. Μεταφέρει τις δυνάμεις στα φέροντα φορεία, επομένως πρέπει να αντιστοιχεί στο μήκος, το βάρος και την κατασκευή της πύλης.

Τηλεσκοπική αυτοφερόμενη πύλη

Τηλεσκοπικό σύστημα για αυτοφερόμενη πύλη

Αν δεν υπάρχει αρκετός χώρος κατά μήκος της περίφραξης για να ανοίξει μια κλασική αυτοφερόμενη πύλη, λύση μπορεί να αποτελέσει μια τηλεσκοπική αυτοφερόμενη πύλη δύο ή τριών φύλλων.

Εξαρτήματα και περισσότερες πληροφορίες για τηλεσκοπικές αυτοφερόμενες πύλες »



Μερικές ερωτήσεις και απαντήσεις για την αυτοφερόμενη πύλη:

1. Μπορεί να κατασκευαστεί αυτοφερόμενη πύλη σε επικλινές έδαφος;

Για αυτοματοποιημένη αυτοφερόμενη πύλη, συνιστούμε την οριζόντια κίνηση του φύλλου. Το έδαφος κάτω από την πύλη μπορεί να έχει κλίση, αλλά η κοιλοδοκός C, τα φορεία και η τροχιά κίνησης πρέπει να παραμένουν οριζόντια. Η πύλη που κινείται υπό κλίση απαιτεί εξατομικευμένο σχεδιασμό, αξιολόγηση ασφάλειας και κατάλληλη προστασία από ανεξέλεγκτη κίνηση.

Η απλούστερη λύση είναι να προσαρμόσετε την κάτω ακμή και την επένδυση του φύλλου στην κλίση, διατηρώντας το φέρον σύστημα και τον μηχανισμό κίνησης οριζόντια. Οι άλλες λύσεις πρέπει να σχεδιάζονται εξατομικευμένα, ανάλογα με τη συγκεκριμένη κλίση και τον μηχανισμό κίνησης.

2. Χρειάζεται λίπανση στα φορεία ή στο εσωτερικό της κοιλοδοκού C;

Όχι. Τα φορεία με ρουλεμάν και το εσωτερικό της κοιλοδοκού C δεν χρειάζονται συνήθως λίπανση. Αφαιρέστε από τη διατομή τυχόν ακαθαρσίες που εισχώρησαν κατά την αποθήκευση, τη μεταφορά ή τη χρήση.

3. Γιατί να επιλέξετε αυτοφερόμενη συρόμενη πύλη; Ποια είναι τα πλεονεκτήματα;

  • » χαμηλές απαιτήσεις συντήρησης
  • » δεν υπάρχει ράγα στο άνοιγμα διέλευσης που να χρειάζεται καθαρισμό από χιόνι και ακαθαρσίες
  • » δεν καταλαμβάνετε χώρο στο οδόστρωμα
  • » ο χώρος που απαιτείται για την κίνηση του φύλλου βρίσκεται κατά μήκος της περίφραξης· η ασφαλής απόσταση πίσω από την πύλη καθορίζεται από τον εκάστοτε σχεδιασμό
  • » η αυτοφερόμενη συρόμενη πύλη κινείται πάνω από το έδαφος και μπορεί να εγκατασταθεί ακόμη και σε ανώμαλο έδαφος
  • » απλούστερη προετοιμασία κατασκευής: δεν απαιτείται μακρύ θεμέλιο από σκυρόδεμα κάτω από τη ράγα (το οποίο πρέπει να είναι οριζόντιο)
  • » στο άνοιγμα διέλευσης δεν υπάρχει ράγα ούτε άλλο εμπόδιο που να παρεμποδίζει τη διέλευση από την πύλη. Τον χειμώνα δεν θα χρειάζεται να ανησυχείτε για τον καθαρισμό της ράγας.
  • » περισσότερα για τη σύγκριση αυτοφερόμενης και τροχήλατης πύλης »

4. Γιατί προτείνετε φορεία με άρθρωση και ρύθμιση;

Η άρθρωση συμβάλλει στην ομοιόμορφη κατανομή του φορτίου στους κυλίνδρους με ρουλεμάν κατά την κίνηση της πύλης. Η ρύθμιση ύψους διευκολύνει την τοποθέτηση και την ευθυγράμμιση της πύλης, καθώς και τη ρύθμιση της απόστασής της από το έδαφος.

5. Ποια εξαρτήματα αγοράζουν συχνότερα οι πελάτες επιπλέον του σετ;

Για χειροκίνητη πύλη, κυρίως Κλειδαριά με γάντζο. Συχνά συμπληρώνεται επίσης με άνω στοπ ή ένα δεύτερο ζεύγος κάτω στοπ και οδηγό εισόδου στο ανοιχτό άκρο. Η λύση αυτή πρέπει να προσαρμόζεται στην κατασκευή, το βάρος και τη λειτουργία της συγκεκριμένης πύλης.

6. Τι απόσταση από το έδαφος έχει μια αυτοφερόμενη πύλη;

Τα παρεχόμενα φορεία διαθέτουν ρύθμιση ύψους. Εάν το κάτω άκρο του φορείου τοποθετηθεί στο επίπεδο του περιβάλλοντος εδάφους, ο ενδεικτικός ελάχιστος και μέγιστος χώρος απόστασης αναφέρεται στον παρακάτω πίνακα.

Πλάτος διόδου / προφίλ C Προφίλ C 70x70x4 mm
Διατομή προφίλ C		 Προφίλ C 80x80x5 mm
Διατομή προφίλ C

έως 2,8 mΦορείο με 3 ρουλεμανάκια
φορείο με 3 ρουλεμανάκια

V-06-3

Hmin: 78 mm
Hmax: 98 mm

V-06-1

Hmin: 73 mm
Hmax: 93 mm
έως 4,5 mΦορείο με 5 ρουλεμανάκια
φορείο με 5 ρουλεμανάκια

V-02-3

Hmin: 95 mm
Hmax: 115 mm

V-02-1

Hmin: 90 mm
Hmax: 110 mm
έως 6,5 mΦορείο με 8 ρουλεμανάκια
φορείο με 8 ρουλεμανάκια

V-07-3

Hmin: 90 mm
Hmax: 110 mm

V-07-1

Hmin: 85 mm
Hmax: 105 mm

Το διάκενο της πύλης από το έδαφος ρυθμίζεται επίσης με τη ρύθμιση του ύψους των φερόντων φορείων. Κατά τον σχεδιασμό, αφήστε επαρκές περιθώριο ασφαλείας για ανωμαλίες του εδάφους, χιόνι και μετακίνηση της κατασκευής.

7. Πού στερεώνεται η οδοντωτή κρεμαγιέρα στην πύλη;

Οδοντωτή κρεμαγιέρα στερεώνεται συνήθως σε ενισχυτικό προφίλ πάνω από το προφίλ C. Η θέση της, ωστόσο, πρέπει να αντιστοιχεί στις διαστάσεις τοποθέτησης του συγκεκριμένου μηχανισμού κίνησης και να παραμένει σωστά σε εμπλοκή με το πινιόν σε όλη τη διαδρομή.

8. Σε ποιο ύψος τοποθετείται ο μηχανισμός κίνησης NICE;

Καθορίστε το ύψος του μηχανισμού κίνησης με βάση τη θέση της οδοντωτής κρεμαγιέρας και τις διαστάσεις που αναφέρονται στο εγχειρίδιο εγκατάστασης του συγκεκριμένου μοντέλου. Πρέπει να διατηρείται το προβλεπόμενο διάκενο μεταξύ της κρεμαγιέρας και του πινιόν· ο μηχανισμός κίνησης δεν πρέπει να φέρει το βάρος της πύλης.

  • χρησιμοποιήστε την αυθεντική πλάκα βάσης και τα εξαρτήματα αγκύρωσης που παρέχονται με τον μηχανισμό κίνησης, σύμφωνα με το εγχειρίδιο εγκατάστασης,
  • χρησιμοποιήστε κατάλληλη χαλύβδινη βάση ή ντίζες με σπείρωμα σχεδιασμένες για τον συγκεκριμένο μηχανισμό κίνησης και τη μέθοδο αγκύρωσης,
  • προετοιμάστε το ύψος της βάσης ώστε ο μηχανισμός κίνησης να μπορεί να ρυθμιστεί με ακρίβεια και να παραμένει προσβάσιμος για συντήρηση.

9. Ποια χαλύβδινα προφίλ να χρησιμοποιήσετε για την κατασκευή αυτοφερόμενης πύλης;

Συνήθως χρησιμοποιείται χάλυβας σε μορφή προφίλ. Οι διαστάσεις εξαρτώνται από το συνολικό μήκος, το βάρος, την επένδυση και το φορτίο ανέμου. Για συνηθισμένες μικρότερες πύλες χρησιμοποιείται συχνά προφίλ 60 × 40 × 2 mm και, ως κάτω ενισχυτικό προφίλ, 80 × 40 × 2 mm· ωστόσο, αυτό δεν αποτελεί καθολική στατική μελέτη.

Για το πλαίσιο μπορούν να χρησιμοποιηθούν και προφίλ άλλων διαστάσεων. Για μεγαλύτερη, βαρύτερη ή συμπαγή πύλη, συνιστούμε να επαληθεύσετε τη μελέτη με στατικό υπολογισμό ή με ειδικό.

Για τον εν θερμώ γαλβανισμό, η κατασκευή πρέπει να σχεδιαστεί λαμβάνοντας υπόψη τις οπές εξαερισμού και απορροής, τις τεχνικές απαιτήσεις του γαλβανιστηρίου και τον κίνδυνο παραμόρφωσης από τη θερμότητα. Το παχύτερο τοίχωμα προφίλ μπορεί να μειώσει τον κίνδυνο παραμόρφωσης, αλλά δεν τον εξαλείφει από μόνο του. Επιβεβαιώστε εκ των προτέρων τη συγκεκριμένη λύση με το γαλβανιστήριο.

Σετ κοιλοδοκών για την κατασκευή συρόμενης πύλης 40x40x2 mm
Πλάτος διόδου Ονομασία σετ Το σετ περιλαμβάνει:
3,0 m JOKL-01 2×προφίλ 40×40×2 – μήκος 6 m
1×προφίλ 80×40×2 – μήκος 6 m
4,5 m JOKL-02 3×προφίλ 40×40×2 – μήκος 6 m
1×προφίλ 80×40×2 – μήκος 6 m
Σετ κοιλοδοκών για την κατασκευή συρόμενης πύλης 60x40x2 mm
Πλάτος διόδου Ονομασία σετ Το σετ περιλαμβάνει:
3,0 m JOKL-03 2×προφίλ 60×40×2 – μήκος 6 m
1×προφίλ 80×40×2 – μήκος 6 m
4,5 m JOKL-04 3×προφίλ 60×40×2 – μήκος 6 m
1×προφίλ 80×40×2 – μήκος 6 m
5,5 m JOKL-05 4×προφίλ 60×40×2 – μήκος 6 m
2×προφίλ 80×40×2 – μήκος 6 m
6,5 m JOKL-06 4×προφίλ 60×40×2 – μήκος 6 m
3×προφίλ 80×40×2 – μήκος 6 m
Σετ κοιλοδοκών για την κατασκευή συρόμενης πύλης 80x40x2 mm
Πλάτος διόδου Ονομασία σετ Το σετ περιλαμβάνει:
3,0 m JOKL-07 3× κοιλοδοκός 80×40×2 – μήκος 6 m
4,5 m JOKL-08 4× κοιλοδοκός 80×40×2 – μήκος 6 m
5,5 m JOKL-09 6× κοιλοδοκός 80×40×2 – μήκος 6 m
6,5 m JOKL-10 7× κοιλοδοκός 80×40×2 – μήκος 6 m

Προσφέρουμε στους πελάτες μας τη δυνατότητα να αγοράσουν τα πάντα από ένα σημείο, συμπεριλαμβανομένων και των μεταλλικών υλικών για την κατασκευή της πόρτας. Μαζί με το σετ εξαρτημάτων θα σας στείλουμε και τις προτεινόμενες οδηγίες τοποθέτησης.

Πλήρωση πόρτας: Η πλήρωση μπορεί να προσαρμοστεί στο ύφος της περίφραξης και του σπιτιού, για παράδειγμα με ξύλινες σανίδες, χάλυβα, προφίλ αλουμινίου ή πλαστικά προφίλ, πολυκαρβονικό ή διογκωμένο μέταλλο. Σε περίπτωση συμπαγούς πλήρωσης, πρέπει να ληφθεί ιδιαίτερα υπόψη η ανεμοπίεση.

10. Τι καλώδια να χρησιμοποιήσετε για τους μηχανισμούς κίνησης NICE;

NICE ROAD 400 (RD400)

Για NICE ROAD 400 με φωτοκύτταρα με ρελέ προετοιμάστε τα ακόλουθα καλώδια. Για τον πομπό TX αρκούν δύο αγωγοί· για τον δέκτη RX συνιστούμε καλώδιο τεσσάρων αγωγών για την τροφοδοσία και την επαφή ρελέ. Δεν πρόκειται για σύνδεση δύο αγωγών BlueBUS.

ΣύνδεσηΤύπος καλωδίουΜέγιστο μήκος
Τροφοδοσία μηχανισμού κίνησης (230 V)1 τεμ. 3 × 1,5 mm230 m *
Φωτοκύτταρο TX (πομπός)1 τεμ. 2 × 0,25 mm230 m
Φωτοκύτταρο RX (δέκτης)1 τεμ. 4 × 0,25 mm230 m
Προειδοποιητικός φάρος1 τεμ. 2 × 0,5 mm220 m
Κεραία1 τεμ. Θωρακισμένο ομοαξονικό καλώδιο RG5820 m, συνιστάται μήκος μικρότερο από 5 m
Διακόπτης με κλειδί2 τεμ. 2 × 0,5 mm2 ή 1 τεμ. 4 × 0,5 mm250 m
Σταθερό άκρο ασφαλείας1 τεμ. 2 × 0,5 mm230 m
Κινητό άκρο ασφαλείας1 τεμ. 2 × 0,5 mm230 m **

* Για καλώδιο τροφοδοσίας μήκους άνω των 30 m απαιτείται μεγαλύτερη διατομή, για παράδειγμα 3 × 2,5 mm2. Η κατάλληλη διατομή και η προστατευτική γείωση πρέπει να αξιολογηθούν από ηλεκτρολόγο, ανάλογα με την εγκατάσταση.
** Για το κινητό άκρο απαιτείται διάταξη που επιτρέπει τη σύνδεση κατά την κίνηση του φύλλου. Συνδέστε τα πολλαπλά άκρα ασφαλείας σύμφωνα με τις οδηγίες του συγκεκριμένου μηχανισμού κίνησης και των άκρων.

Τα καλώδια πρέπει να είναι κατάλληλα για το περιβάλλον και τον τρόπο τοποθέτησης. Αναθέστε τη σύνδεση και τη θέση σε λειτουργία σε εξειδικευμένο τεχνικό. Για περισσότερες λεπτομέρειες, ανατρέξτε στις οδηγίες του NICE ROAD 400.

NICE RBS400, RBS600 και RB1000

Η ακόλουθη ενδεικτική καλωδίωση ισχύει για τα NICE RBS400, NICE RBS600 και NICE RB1000. Πριν από την εγκατάσταση, συγκρίνετέ την πάντα με τις τρέχουσες οδηγίες του συγκεκριμένου μοντέλου και των παρελκομένων.



Ενδεικτική καλωδίωση:

ΣύνδεσηΤύπος καλωδίουΜέγιστο επιτρεπόμενο μήκος
A: Τροφοδοσία (230V) 1 τεμ. 3x1,5 mm2 30 m (σημείωση 1)
B: Φάρος με κεραία

1 τεμ. 2x0,5 mm2
1 τεμ. Θωρακισμένο ομοαξονικό καλώδιο RG58

20 m
συνιστάται μήκος μικρότερο από 5 m
C: Φωτοκύτταρα 1 τεμ. 2x0,5 mm2 30 m (σημείωση 2)
D: Διακόπτης με κλειδί 2 τεμ. 2x0,5 mm2 (σημείωση 3) 50 m
E: Σταθερά άκρα 1 τεμ. 2x0,5 mm2 (σημείωση 4) 30 m
F: Κινητά άκρα 1 τεμ. 2x0,5 mm2(σημείωση 5) 30 m (σημείωση 5)

Σημ. 1: Μπορεί να χρησιμοποιηθεί καλώδιο τροφοδοσίας μήκους μεγαλύτερου από 30 m, αλλά η διατομή του πρέπει να είναι μεγαλύτερη, για παράδειγμα 3x2,5 mm2. Κοντά στη συσκευή
πρέπει να υπάρχει γείωση.
Σημ. 2: Αν το μήκος του καλωδίου BlueBUS είναι 30–50 m, πρέπει να χρησιμοποιηθεί καλώδιο 2x1mm2.
Σημ. 3: Αντί για 2 καλώδια 2x0,5 mm2, μπορείτε να χρησιμοποιήσετε ένα καλώδιο 4x0,5 mm2.
Σημ. 4: Αν θέλετε να χρησιμοποιήσετε περισσότερες από μία ακμές ασφαλείας, διαβάστε τις πληροφορίες για τους τύπους σύνδεσης στο κεφάλαιο 7.3.2 «Εντολή STOP», τις οποίες
συνιστά ο κατασκευαστής.
Σημ. 5: Για τη σύνδεση κινητών ακμών ασφαλείας στα συρόμενα φύλλα είναι απαραίτητο να χρησιμοποιηθούν ειδικές συσκευές, οι οποίες επιτρέπουν τη σύνδεση και κατά τη διάρκεια
της κίνησης του φύλλου.

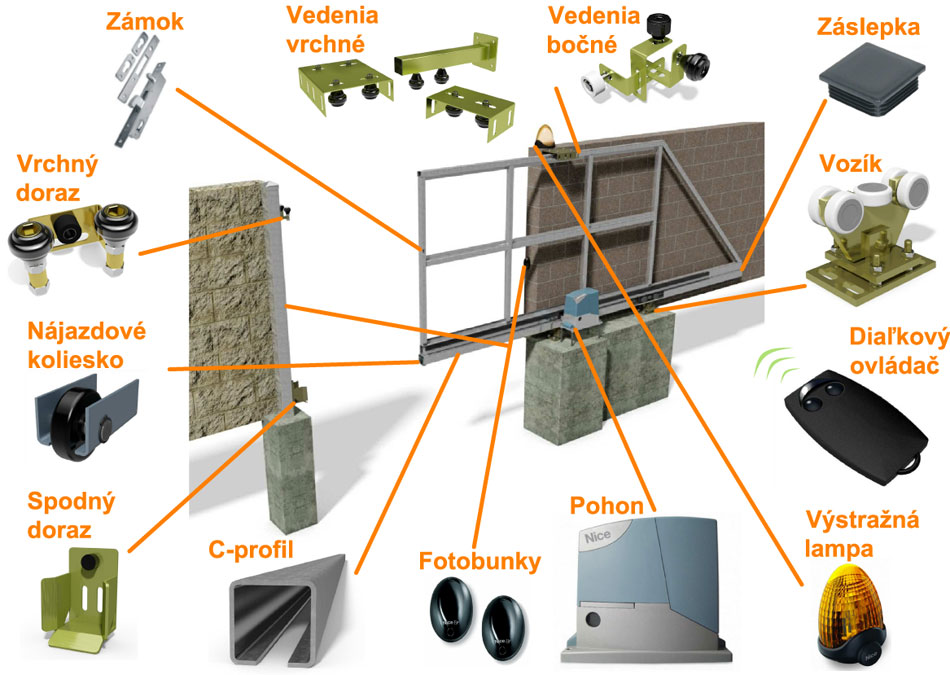

Περιγραφή των βασικών εξαρτημάτων μιας αυτοφερόμενης συρόμενης αυλόπορτας

Φορεία με κυλίνδρους ρουλεμάν

Οι φορείς κινούνται στο εσωτερικό του προφίλ C και στηρίζουν το φύλλο της αυλόπορτας. Η ταλάντωση βοηθά στην ομοιόμορφη κατανομή του φορτίου στους κυλίνδρους κατά την κίνηση. Τα ρουλεμάν πρέπει να προστατεύονται από τη βρωμιά και να τοποθετούνται σύμφωνα με τις οδηγίες του κατασκευαστή.

Προφίλ C

Το χοντρότοιχο, διαμορφωμένο προφίλ από δομικό χάλυβα στηρίζει το φύλλο πάνω από το έδαφος και το οδηγεί πάνω στους φορείς στήριξης. Το πλαίσιο συγκολλάται πάνω του σύμφωνα με τον σχεδιασμό της κατασκευής.

Κάτω οδηγός εισόδου

Ο κάτω οδηγός εισόδου με ροδάκι τοποθετείται στο άκρο του προφίλ C. Όταν η αυλόπορτα κλείνει, εισέρχεται στην υποδοχή τερματισμού και συμβάλλει στη στήριξη και τη σταθεροποίησή της.

Υποδοχή τερματισμού

Το κάτω στοπ συγκρατεί τον οδηγό κατά το κλείσιμο, στηρίζει το φύλλο και συμβάλλει στη σταθεροποίησή του έναντι πλευρικών φορτίων.

Άνω και πλευρικός οδηγός

Ο οδηγός διατηρεί το επάνω μέρος της αυλόπορτας στην προβλεπόμενη τροχιά. Οι κύλινδροι ρυθμίζονται έτσι ώστε να οδηγούν αξιόπιστα την αυλόπορτα χωρίς περιττή τριβή.

Τάπα προφίλ C

Η τάπα κλείνει το ανοιχτό άκρο του προφίλ C από την πλευρά όπου δεν έχει τοποθετηθεί ο κάτω οδηγός εισόδου.

Ηλεκτρομηχανικός μηχανισμός κίνησης

Η μονάδα κίνησης με ηλεκτρονικό σύστημα ελέγχου αυτοματοποιεί την κίνηση της αυλόπορτας. Το συγκεκριμένο μοντέλο επιλέγεται ανάλογα με τις παραμέτρους και τον τρόπο χρήσης της αυλόπορτας.

Τηλεχειριστήριο

Ο ασύρματος πομπός στέλνει στον δέκτη του μηχανισμού κίνησης εντολή για άνοιγμα, κλείσιμο ή άλλη προγραμματισμένη λειτουργία.

Φωτοκύτταρα

Τα φωτοκύτταρα αποτελούν στοιχείο ασφαλείας. Όταν διακοπεί η δέσμη, η μονάδα ελέγχου, ανάλογα με τη συνδεσμολογία και τον προγραμματισμό, σταματά την κίνηση, εμποδίζει την εκκίνησή της ή αλλάζει κατεύθυνση.

Προειδοποιητικός φάρος με κεραία

Ο φάρος σηματοδοτεί την κίνηση της αυλόπορτας και, σε συμβατούς μηχανισμούς κίνησης, μπορεί να βοηθήσει στη διάγνωση μέσω της αναλαμπής του. Η ενσωματωμένη κεραία βελτιώνει τη λήψη του ραδιοσήματος· δεν πρόκειται για ραδιοφωνικό δέκτη.



Τι άλλο μπορείτε να κάνετε:

» Ρωτήστε μας ό,τι θέλετε

Γράψτε στο [email protected], ρωτήστε μας οτιδήποτε τεχνικό σχετικά με την αυλόπορτά σας.

» Χρησιμοποιήστε τη φόρμα «Ζητήστε συμβουλές από τον πωλητή"

Αφού συμπληρώσετε τα βασικά στοιχεία για την αυλόπορτα που σχεδιάζετε, θα σας στείλουμε μια προσφορά με τον κατάλογο των προτεινόμενων εξαρτημάτων για αυτοφερόμενη συρόμενη αυλόπορτα. Βρείτε τη φόρμα ΕΔΩ.

» Δείτε τη συλλογή φωτογραφιών

Φωτογραφίες από κατασκευές ερασιτεχνών, οι οποίοι κατασκεύασαν μόνοι τους την αυλόπορτα χρησιμοποιώντας τα εξαρτήματά μας. Βρείτε τις συλλογές φωτογραφιών ΕΔΩ.

» Γιατί να αγοράσετε από εμάς;

Δείτε τα πλεονεκτήματα των αγορών από το κατάστημά μας και αξιολογήσεις πελατών, που έχουν ήδη αγοράσει από εμάς εξαρτήματα για αυτοφερόμενη συρόμενη αυλόπορτα.



Αν δεν βρήκατε τις πληροφορίες που χρειάζεστε, επικοινωνήστε μαζί μας και θα χαρούμε να σας βοηθήσουμε με το έργο σας.

Διαβάστε επίσης: Έχω λίγο χώρο για αυτοφερόμενη συρόμενη αυλόπορτα. Ποιες είναι οι επιλογές μου;

Συντάκτης: Ing. Ján Kubíček

Εκτύπωση σελίδας Εκτύπωση σελίδας
