NICE Toona TO7024 – μοτέρ 24 V για ανοιγόμενη αυλόπορτα έως 7 m
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
593,28 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος NICE Toona TO7024 – μοτέρ 24 V για ανοιγόμενη αυλόπορτα έως 7 m
NICE Toona TO7024 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός κίνησης 24 V DC με μαγνητικό κωδικοποιητή για ένα φύλλο πύλης. Βάρος έως 1 700 kg και μήκος έως 7 m είναι ακραίες τιμές· ο επιτρεπόμενος συνδυασμός καθορίζεται από την καμπύλη TO7024. Ο μηχανισμός κίνησης είναι μη αναστρέψιμος και διαθέτει στιβαρό σώμα από αλουμίνιο.
Ο κινητήρας διαθέτει ξεχωριστά εσωτερικά τέρματα για το άνοιγμα και το κλείσιμο. Τα 24 V δηλώνουν την τάση του κινητήρα· η τροφοδοσία δικτύου και οι λειτουργίες των παρελκομένων καθορίζονται από την κεντρική μονάδα που έχει πράγματι εγκατασταθεί. Η τρέχουσα MC824HR30/MCA1R30 έχει το δικό της εγχειρίδιο. Για την παλαιότερη MC824HR10/MCA1R10, ακολουθήστε τη διαδικασία που προβλέπεται για την πλακέτα της.

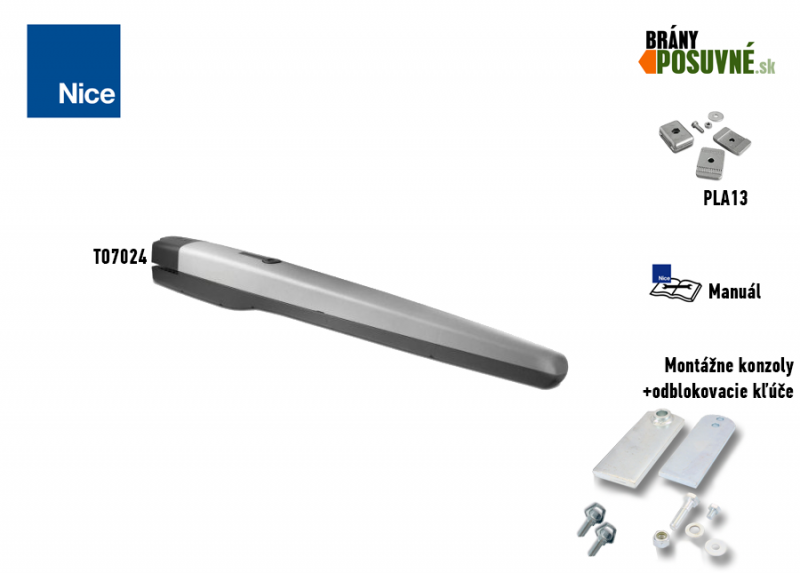

Τι περιλαμβάνει ο αυτόνομος μηχανισμός κίνησης
| Ο μηχανισμός κίνησης περιλαμβάνει: | Κωδικός | |||
|---|---|---|---|---|
 |
1 × | Μηχανισμός κίνησης NICE Toona 7 TO7024 |
TO7024 |
|
|
Ηλεκτρομηχανικός μηχανισμός κίνησης NICE Toona TO7024. Οι τιμές έως 1 700 kg και έως 7 m είναι ακραίες· ελέγξτε τον επιτρεπόμενο συνδυασμό στο διάγραμμα TO7024. |
||||
 |
2 × | Εσωτερικά μηχανικά τέρματα ανοίγματος και κλεισίματος | PMD1641R01.4610 | |
|
Τα εσωτερικά τέρματα ρυθμίζουν τις θέσεις ανοίγματος και κλεισίματος· αξιολογήστε αν χρειάζονται επιπλέον τέρματα, λαμβάνοντας υπόψη ολόκληρη την πύλη. Οδηγίες ρύθμισης. |
||||
 |
2 × | Κλειδί απασφάλισης | CM-B | |
|
Σε περίπτωση διακοπής ρεύματος, χρησιμοποιείται για την απασφάλιση του μηχανισμού, ώστε η πύλη να μπορεί να κινείται χειροκίνητα με ώθηση ή έλξη. |
||||
 |
1 × | Μπροστινό στήριγμα για βίδωμα |
PMD1640R02.4610 |
|
|

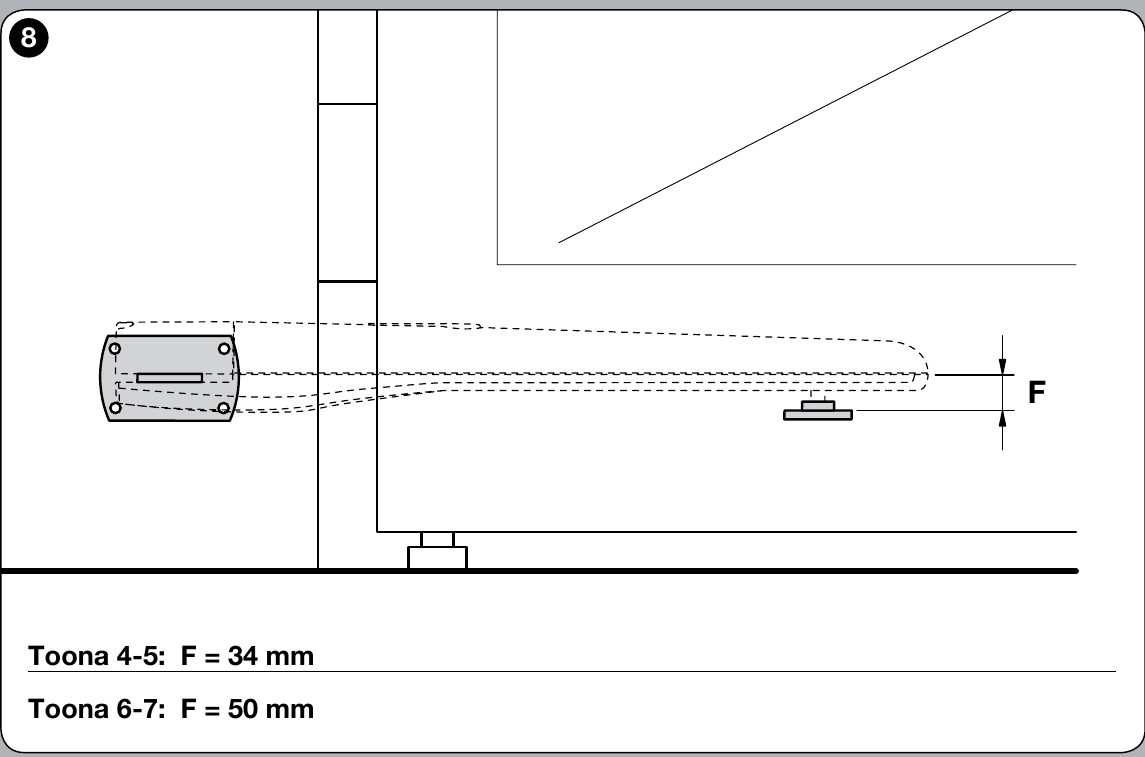

Βιδώνεται στο σταθερό τμήμα του φύλλου· προσέξτε, τοποθετείται σε διαφορετικό ύψος από το πίσω στήριγμα. |
||||
 |
1 × | Πείρος μπροστινού στηρίγματος | R8.5120 Ροδέλα V8X16.5102 Πείρος |
|
|
Χρησιμοποιείται για τη στερέωση του μπροστινού τμήματος του μηχανισμού κίνησης στο μπροστινό στήριγμα. |
||||
 |
1 × | Πίσω στήριγμα για συγκόλληση | PMD1642.4610 | |
|
Συγκολλάται στην πλάκα στερέωσης με βίδες ή σε χαλύβδινο στύλο. Προσέξτε, τοποθετείται σε διαφορετικό ύψος από το μπροστινό στήριγμα. |
||||
 |
1 × | Πλάκα στερέωσης κάτω από το πίσω στήριγμα | PMD1639.4610 | |
|
Συγκολλάται πάνω της το πίσω στήριγμα. Στη συνέχεια, η πλάκα στερέωσης προσαρτάται στον στύλο ή στον τοίχο. |
||||
 |
2 × | Πείρος πίσω στηρίγματος | D12.5110 Παξιμάδι R12.5120 Ροδέλα V12X60.5102 Πείρος |
|
|
Χρησιμοποιείται για τη στερέωση του πίσω μέρους του μηχανισμού κίνησης στην πίσω βάση. |
||||
Αυτή η καταχώριση αφορά έναν μεμονωμένο κινητήρα με εξαρτήματα τοποθέτησης. Για την αυτόματη λειτουργία απαιτούνται κατάλληλη μονάδα ελέγχου και διατάξεις ασφαλείας για ολόκληρη την πύλη· τα περιεχόμενα των έτοιμων σετ αναφέρονται στις αντίστοιχες καταχωρίσεις τους.
Προσφορές σετ με TO7024
Ελέγξτε το περιεχόμενο και τον αριθμό κινητήρων κάθε σετ. Η καταλληλότητα του φύλλου καθορίζεται από διάγραμμα TO7024· τα 7 m και τα 1 700 kg δεν είναι ταυτόχρονες τιμές.

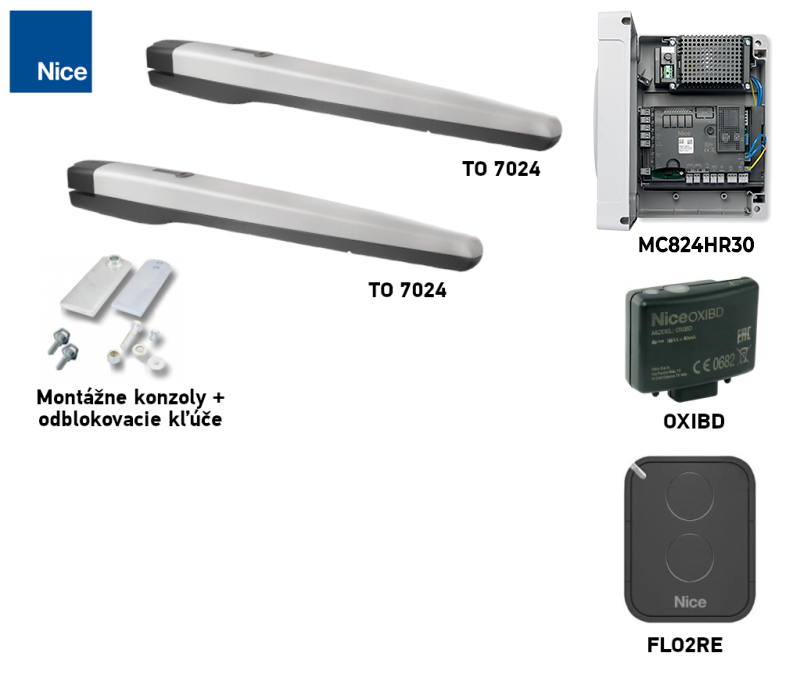

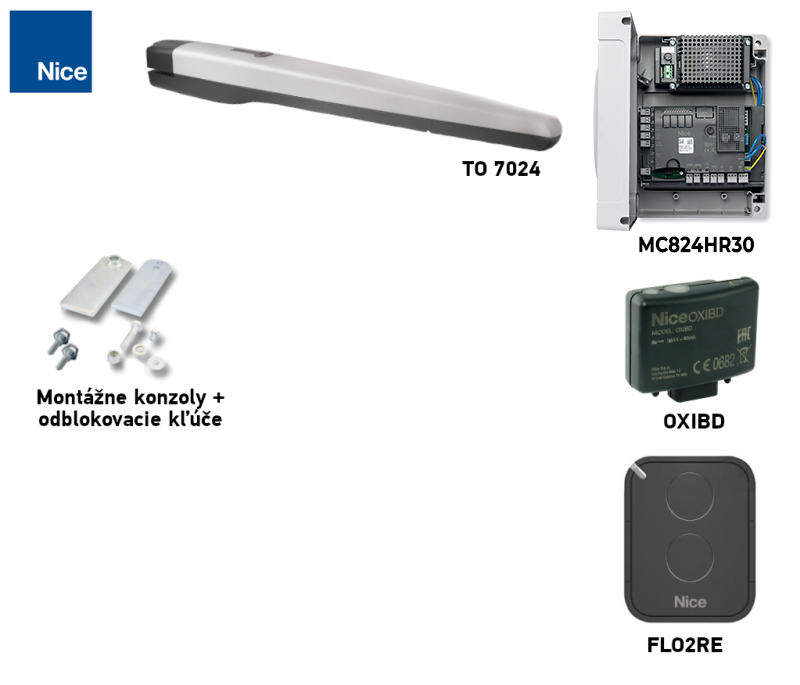

| Σετ για μονόφυλλη πύλη » | Σετ για δίφυλλη πύλη » |
|---|---|
|
Κινητήρας TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης. |
2 x κινητήρες TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης. |

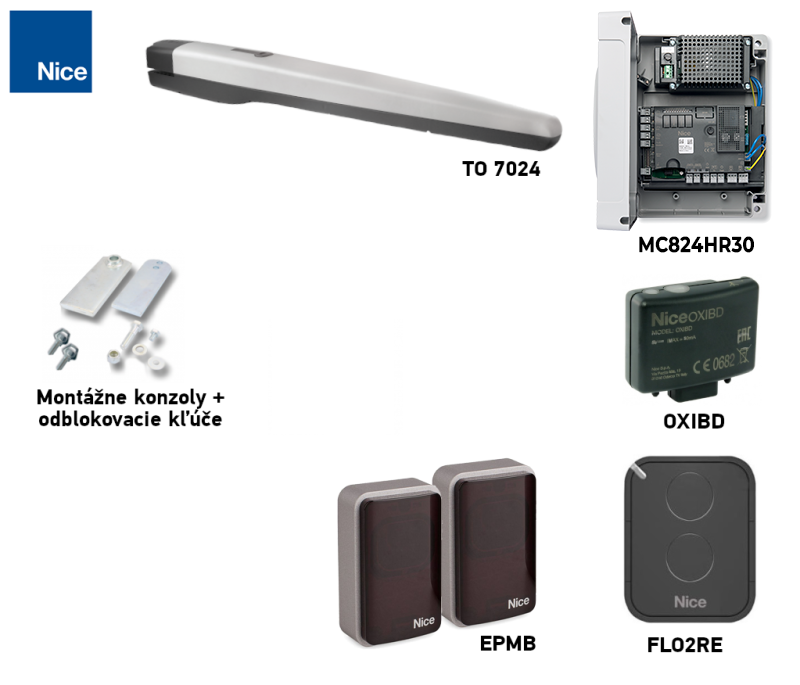

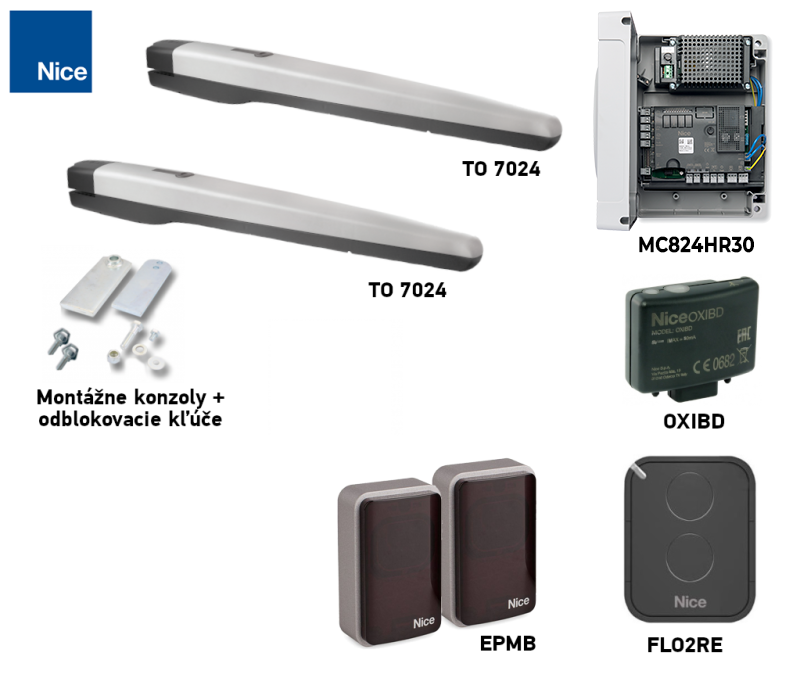

| Σετ για μονόφυλλη πύλη με φωτοκύτταρα » | Σετ για δίφυλλη πύλη με φωτοκύτταρα » |
|
Κινητήρας TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα. |
2 x κινητήρες TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα. |

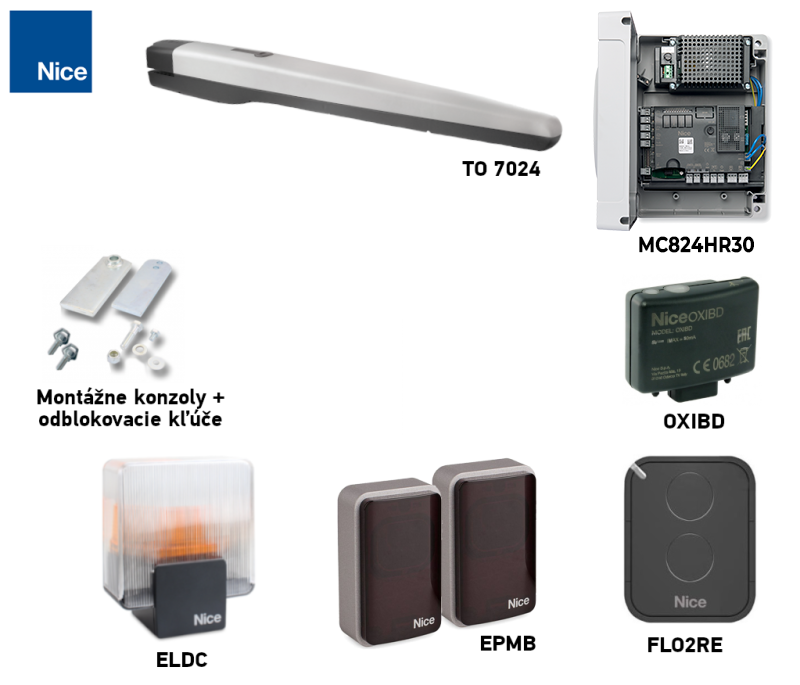

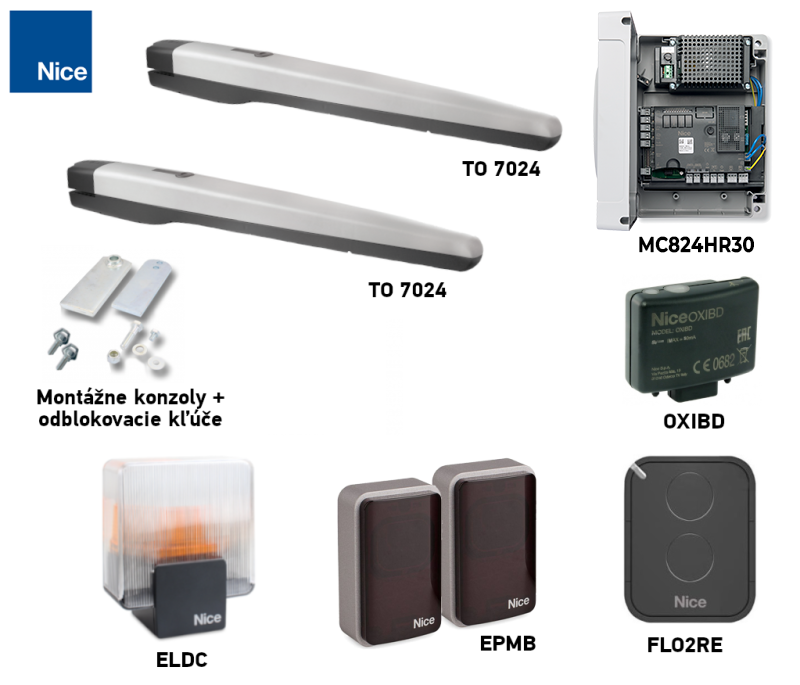

| Σετ για μονόφυλλη πύλη με εξαρτήματα » | Σετ για δίφυλλη πύλη με εξαρτήματα » |
|
Κινητήρας TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
2 x κινητήρες TO7024, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
Σύνδεση εξαρτημάτων στη μονάδα MC824HR30
Οι ακόλουθοι ακροδέκτες ανήκουν στη μονάδα ελέγχου MC824HR30/MCA1R30 σε συνδυασμό με τον κινητήρα TO7024, όχι στον ίδιο τον κινητήρα. Πριν από τις εργασίες, αποσυνδέστε την παροχή ρεύματος και την εφεδρική μπαταρία. Για άλλη πλακέτα, χρησιμοποιήστε το δικό της διάγραμμα.
| Εξαρτήματα | Ακροδέκτες, τάση και πολικότητα |
|---|---|
| Φωτοκύτταρα BlueBUS | Συνδέστε συμβατά φωτοκύτταρα, όπως τα EPMB, με δύο αγωγούς στο BlueBUS. Δεν γίνεται διάκριση μεταξύ + και −. Ρυθμίστε τη διεύθυνση και, μετά από αλλαγή συσκευών, επαναλάβετε την εκμάθηση. |
| STOP και εντολές | Η είσοδος STOP δέχεται ξηρή επαφή NO, NC ή στοιχείο με αντίσταση 8,2 kΩ· η κατάστασή του εκμαθαίνεται. Οι είσοδοι SbS, Open και Close δέχονται ξηρή επαφή NO στο αντίστοιχο ζεύγος ακροδεκτών. Οι επαφές δεν έχουν +/−· μην εφαρμόζετε εξωτερική τάση στην είσοδο. |

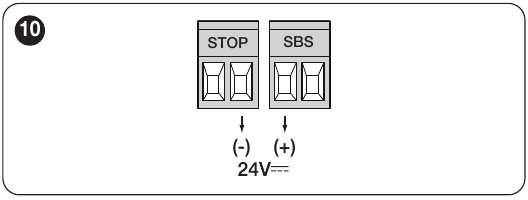

| Βοηθητική τροφοδοσία | Ο δεξιός ακροδέκτης του ζεύγους STOP = −, ο αριστερός ακροδέκτης του ζεύγους SbS = +, με τον προσανατολισμό της παρακάτω εικόνας (οι επιγραφές βρίσκονται πάνω από τους ακροδέκτες). Τροφοδοσία κατάλληλου αναγνώστη ή μονάδας: 24 V DC (−30 % έως +50 %), έως 200 mA, ακόμη και σε κατάσταση αναμονής. Συνδέστε το ρελέ εντολών της μονάδας ξεχωριστά ως ξηρή επαφή· ελέγξτε το επιτρεπόμενο εύρος τάσης και την κατανάλωση της μονάδας. |
| Φάρος, κλειδαριά, ενδεικτική λυχνία | FLASH: 12 V DC, έως 21 W· ELS: 12 V AC, έως 15 VA, χωρίς σταθερή πολικότητα +/−· OGI: 24 V DC, έως 4 W. Για τα FLASH/OGI, το διάγραμμα δεν καθορίζει τη σειρά +/− στο ζεύγος ακροδεκτών, επομένως μην την υποθέτετε· για προϊόν με πολικότητα, ελέγξτε τις σημάνσεις τόσο στην πλακέτα όσο και στο προϊόν. Η λειτουργία των εξόδων μπορεί να αλλάξει ανάλογα με τον προγραμματισμό. |
| Ασύρματος δέκτης και εφεδρική τροφοδοσία | Ο πρόσθετος δέκτης τοποθετείται στην υποδοχή SM, η εφεδρική μπαταρία στη δική της υποδοχή, ανάλογα με την εγκατεστημένη πλακέτα. Δεν συνδέονται στο BlueBUS ούτε στους ακροδέκτες του κινητήρα. |
Για λεπτομερείς θέσεις ακροδεκτών, εκμάθηση και δοκιμή των διατάξεων ασφαλείας, ανατρέξτε στο εγχειρίδιο της μονάδας ελέγχου MC824HR30.
Εξαρτήματα ανάλογα με τη μονάδα ελέγχου
Η επιλογή εξαρτάται από την πραγματική πλακέτα, τις εισόδους, τον δέκτη και την τάση. Μια παλαιότερη συμβατή πλακέτα δεν μετατρέπεται έτσι σε μοντέλο τρέχουσας γενιάς.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Ηλεκτρονικά για τον κινητήρα· επιλέξτε το εγχειρίδιο ανάλογα με την πλακέτα που είναι πράγματι εγκατεστημένη. |
|
| Φάρος | Επισημαίνει την κίνηση. Κεραία διαθέτουν μόνο τα μοντέλα στα οποία την αναφέρει ο κατασκευαστής. Η επιλογή εξαρτάται από την έξοδο του πίνακα ελέγχου. |
Στον MC824HR30, η έξοδος FLASH προορίζεται για φάρο 12 V έως 21 W. Για άλλο φωτιστικό, ελέγξτε την τάση, την ισχύ και τον τρόπο αναλαμπής. |
| Φωτοκύτταρα | Επιτηρούν την περιοχή της δέσμης και στέλνουν σήμα στον πίνακα ελέγχου. Η απόκριση της πόρτας εξαρτάται από τη συνδεσμολογία και τις ρυθμίσεις· μετά την εγκατάσταση δοκιμάστε ολόκληρο το σύστημα. | |
| Τηλεχειριστήριο | Επιλέξτε τηλεχειριστήριο ανάλογα με τον δέκτη και την κωδικοποίηση που διαθέτει ο πίνακας ελέγχου. Το ON3EBD αντιστοιχεί στο OXIBD και το ON3ELR στο OXILR. | |
| Δέκτης | Ο ασύρματος δέκτης πρέπει να υποστηρίζει την κωδικοποίηση του τηλεχειριστηρίου· οι διεπαφές έξυπνου σπιτιού διαθέτουν διαφορετικές λειτουργίες. |
|
| Κεραία | Βελτιώνει τη λήψη του δέκτη, εφόσον τοποθετηθεί και συνδεθεί σωστά. | |
| Πληκτρολόγιο | Έλεγχος με κωδικό. Το πληκτρολόγιο BlueBUS απαιτεί πλακέτα που υποστηρίζει συσκευές εντολών. | |
| Διακόπτης με κλειδί | Έλεγχος μέσω κατάλληλης εισόδου εντολής του πίνακα ελέγχου. | |
| Ηλεκτρικές κλειδαριές | Ασφάλιση του φύλλου· ελέγξτε τον τρόπο λειτουργίας και την τάση της κλειδαριάς σύμφωνα με τον πίνακα ελέγχου και την εγκατάσταση. |
|
| Αναγνώστες καρτών | Το ETPB απαιτεί υποστήριξη συσκευών εντολών μέσω BlueBUS από τη συγκεκριμένη πλακέτα. |
|
| Εφεδρική τροφοδοσία | Η λειτουργία σε περίπτωση διακοπής ρεύματος είναι δυνατή με μπαταρία συνδεδεμένη σε συμβατό πίνακα ελέγχου. |

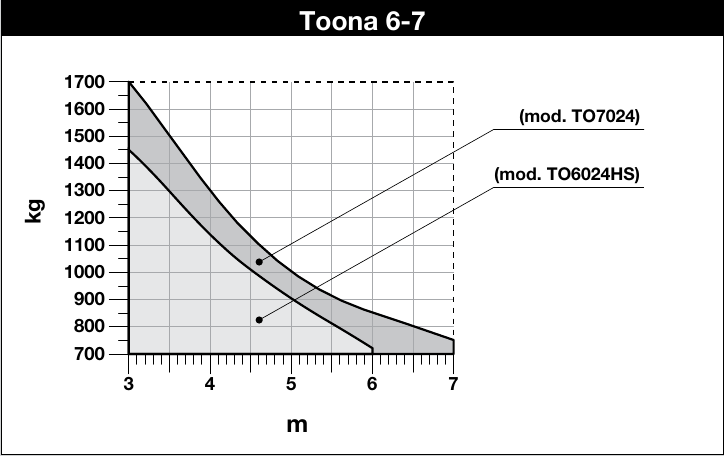

Εύρος χρήσης ενός φύλλου
Το μήκος και το βάρος αποτελούν κοινό περιορισμό. Καμπύλη TO7024 φτάνει τα 1 700 kg στα 3 m· στα 7 m περίπου τα 750 kg. Χρησιμοποιήστε μόνο την καμπύλη του μοντέλου σας και λάβετε υπόψη την αντίσταση κίνησης, το συμπαγές γέμισμα και τον άνεμο· οι ακραίες τιμές δεν μπορούν να συνδυαστούν αυτόματα.

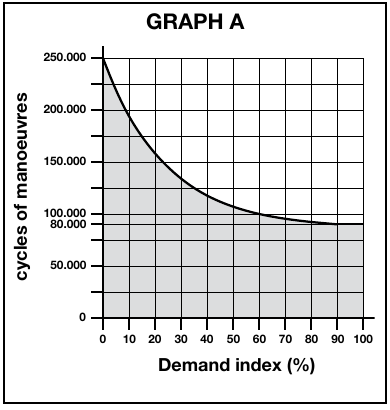

Διάρκεια ζωής ανάλογα με το φορτίο
Για ένα φύλλο, αθροίστε τους αντίστοιχους δείκτες βάρους, μήκους και περιβάλλοντος. Στη συνέχεια, συγκρίνετε το άθροισμα με το διάγραμμα NICE. Πάνω από 100 %, το διάγραμμα δεν δίνει πλέον τιμή. Πρόκειται για ενδεικτική εκτίμηση διάρκειας ζωής 80 000 έως 250 000 κύκλους λειτουργίας ανάλογα με το φορτίο, όχι εγγύηση.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής |
|---|---|---|
| Βάρος έως 400 kg | 0 % |
|
| Πάνω από 400 έως 500 kg | 10 % | |
| Πάνω από 500 kg | 20 % | |
| Μήκος 2–3 m | 0 % | |
| Μήκος 3–4 m | 0 % | |
| Μήκος πάνω από 4 έως 5 m | 10 % | |
| Μήκος πάνω από 5 έως 6 m | 20 % | |
| Μήκος πάνω από 6 έως 7 m | 30 % | |
| Θερμοκρασία πάνω από 40 °C, κάτω από 0 °C ή υγρασία πάνω από 80 % | 20 % | |
| Συμπαγές γέμισμα φύλλου | 15 % | |
| Περιοχή με ανέμους | 15 % |
| Διάγραμμα NICE |
|---|
Εγκατάσταση του μηχανισμού κίνησης και των στηριγμάτων
Πριν από την εγκατάσταση, ελέγξτε τη στιβαρότητα της αυλόπορτας, την ομαλή χειροκίνητη κίνηση του φύλλου, τον χώρο για την απασφάλιση και την ύπαρξη κατάλληλου σημείου στο σταθερό τμήμα του φύλλου. Αναθέστε την εγκατάσταση και την ηλεκτρική σύνδεση σε εξειδικευμένο τεχνικό.

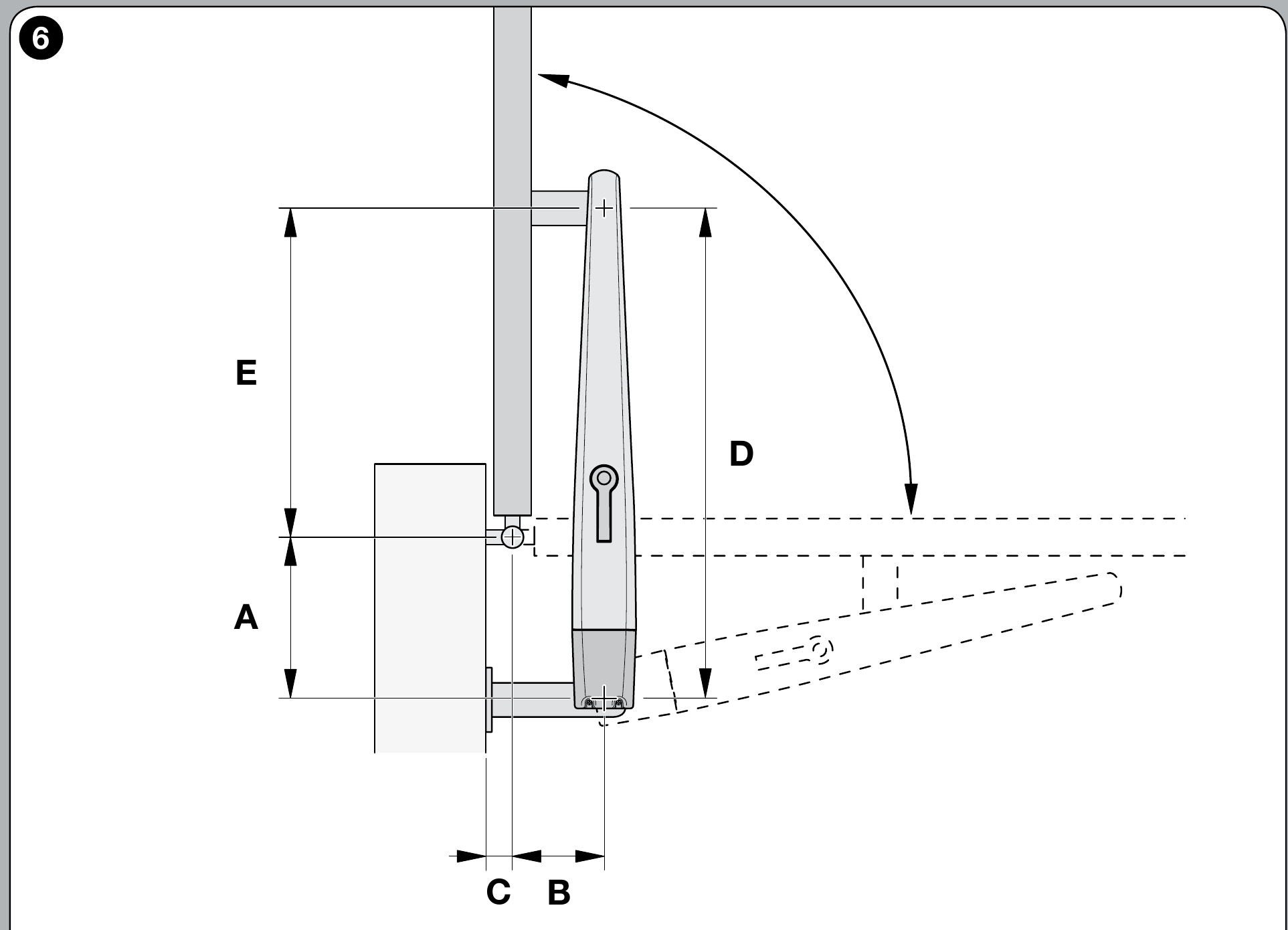

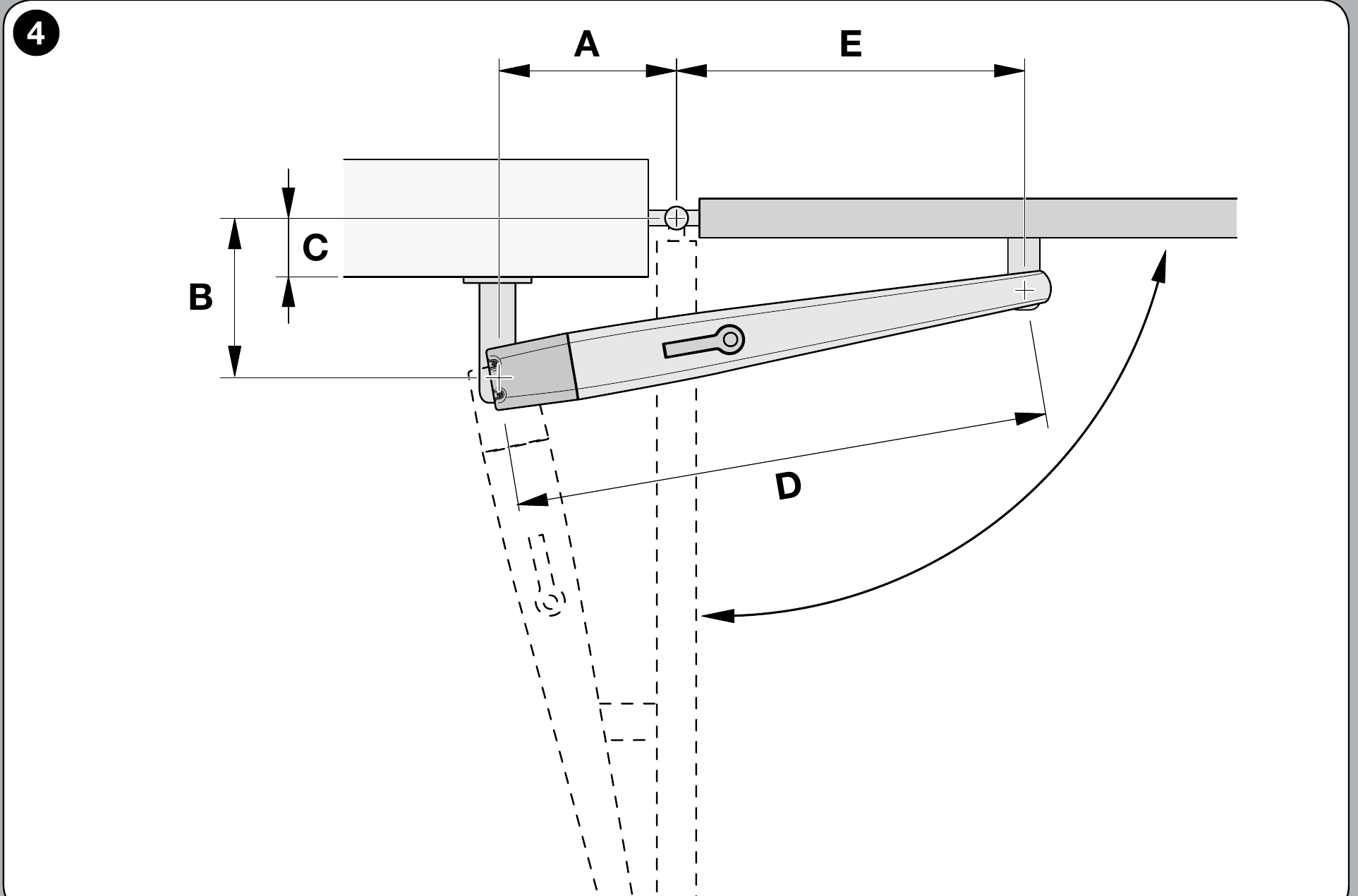

Στερέωση του πίσω στηρίγματος και διάγραμμα A/B/C
Κολόνα και στηρίγματα: Ως ενδεικτική λύση, συνιστούμε στιβαρή χαλύβδινη κολόνα 120 × 120 mm. Για 100 × 100 mm ο εγκαταστάτης πρέπει να αξιολογήσει ξεχωριστά το πάχος του τοιχώματος, την αγκύρωση, τη βάση, την απόσταση του μεντεσέ και το φορτίο ανέμου. Η διατομή από μόνη της δεν εγγυάται την αντοχή.

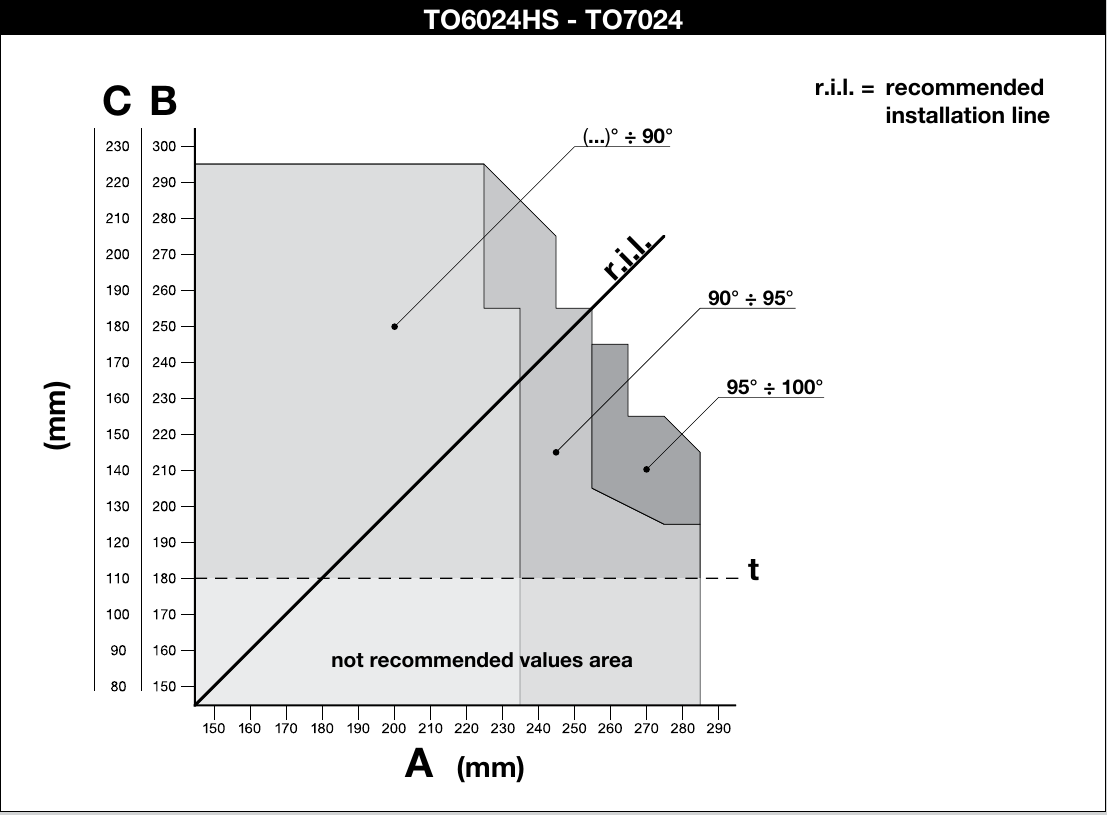

Μετρήστε την απόσταση του μεντεσέ C . Στο αυθεντικό διάγραμμα TO7024, χαράξτε από το C μια οριζόντια γραμμή και διαβάστε την τιμή B· το σημείο τομής με την προτεινόμενη γραμμή r.i.l. καθορίζει τη γωνία και την κατακόρυφη γραμμή A. Οι διαστάσεις A και B πρέπει να είναι παρόμοιες. Η NICE δεν συνιστά τιμές B κάτω από τη γραμμή t.
Αν το προφίλ της κολόνας ή η θέση του μεντεσέ δεν επιτρέπει την τήρηση του διαγράμματος, το πίσω στήριγμα πρέπει να τροποποιηθεί ή να κατασκευαστεί κατάλληλη εκτεταμένη στερέωση για Toona 6–7. Κατά το άνοιγμα προς τα έξω, απαιτείται εκτεταμένη πίσω στερέωση. Επιλέξτε τις διαστάσεις σύμφωνα με την πραγματική αυλόπορτα και ελέγξτε όλη την κίνηση πριν από την τελική συγκόλληση.
Αφού ελέγξετε τη γεωμετρία, συνδέστε σταθερά το πίσω στήριγμα με την πλάκα εγκατάστασης και την κολόνα. Επιλέξτε τα υλικά σύνδεσης με την κολόνα ανάλογα με το υπόστρωμα. Στερεώστε το μπροστινό στήριγμα στο σταθερό τμήμα του φύλλου· ο μηχανισμός πρέπει να έχει τον απαραίτητο μικρό τζόγο στους πείρους, ώστε να μην μπλοκάρει.
Για το TO7024 διατίθεται ξεχωριστά η πίσω στήριγμα PMD1642.4610. Πρόκειται για ανταλλακτικό του αρχικού στηρίγματος· η απαιτούμενη προέκταση για μη τυπική γεωμετρία πρέπει να σχεδιαστεί ξεχωριστά.
Διάσταση D = 1 070 mm. Αφού προσδιορίσετε το A από το διάγραμμα, βρείτε το E στον πίνακα NICE· η υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω στηρίγματος είναι F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Για τον πίσω πείρο, η NICE ορίζει να σφίξετε το παξιμάδι και έπειτα να το χαλαρώσετε κατά 1/10 της στροφής, ώστε να παραμείνει ελάχιστο διάκενο μεταξύ των εξαρτημάτων. Σφίξτε την εμπρόσθια στερέωση σύμφωνα με το σχέδιο του κατασκευαστή.

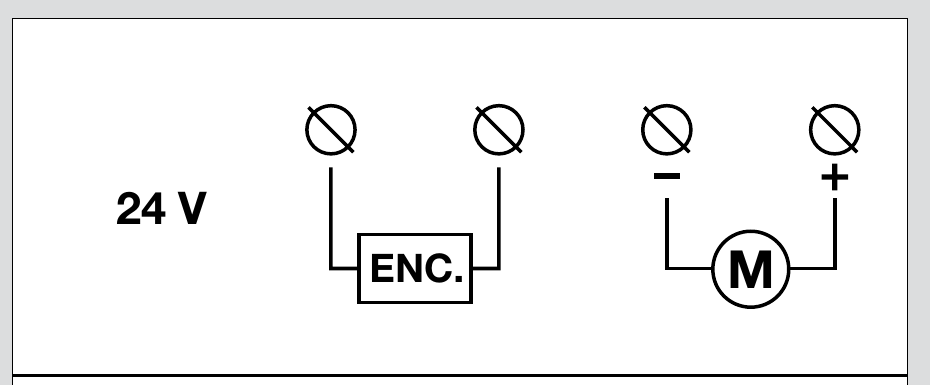

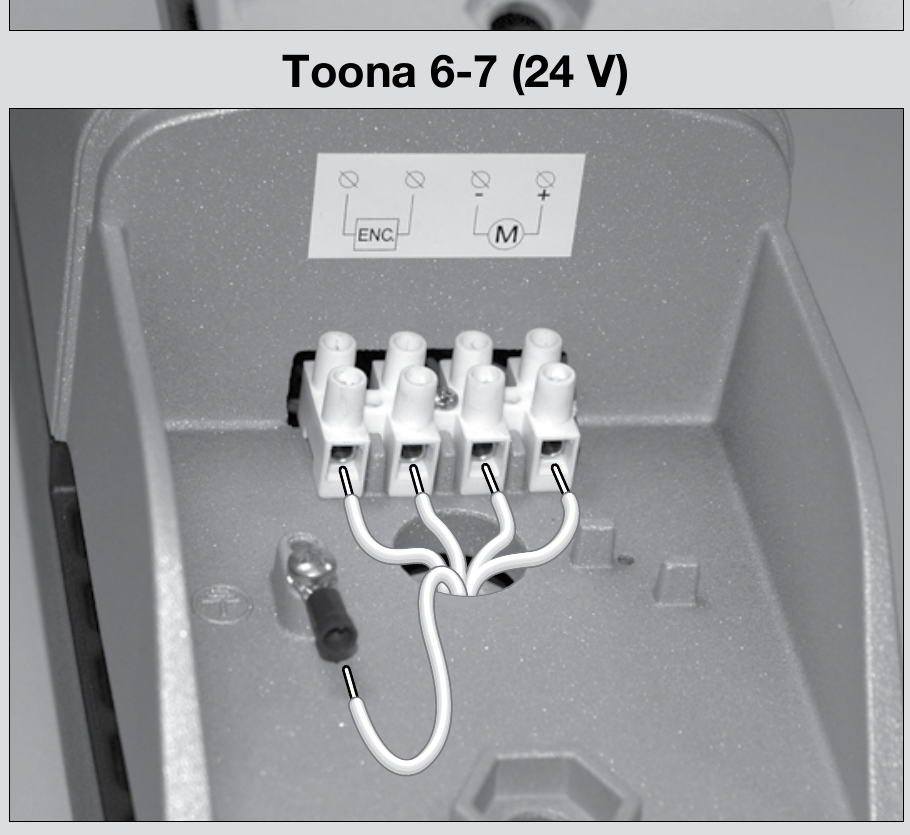

Καλωδίωση και σύνδεση του μοτέρ
Πριν ανοίξετε το κάλυμμα και πραγματοποιήσετε τις συνδέσεις, αποσυνδέστε την τροφοδοσία. Ο μηχανισμός κίνησης διαθέτει ξεχωριστούς ακροδέκτες για τον κωδικοποιητή και το μοτέρ 24 V DC· μην τους συγχέετε. Συνδέστε τα καλώδια και τη γείωση προστασίας σύμφωνα με το αρχικό διάγραμμα της NICE και το εγχειρίδιο της μονάδας ελέγχου που έχει πράγματι εγκατασταθεί. Η ένδειξη 24 V αφορά την τάση του μοτέρ και δεν σημαίνει αυτομάτως ότι αυτή είναι η τάση τροφοδοσίας δικτύου της μονάδας ελέγχου.
Κατά το άνοιγμα προς τα έξω, σύμφωνα με τη NICE, αλλάζει η πολικότητα τροφοδοσίας του μοτέρ. Παράλληλα, πρέπει να έχει σχεδιαστεί σωστά η γεωμετρία τοποθέτησης· η αλλαγή μόνο των καλωδίων δεν αρκεί. Στη συνέχεια, ελέγξτε την κατεύθυνση κίνησης, τις θέσεις ακινητοποίησης και τις διατάξεις ασφαλείας σύμφωνα με το εγχειρίδιο της εγκατεστημένης πλακέτας.

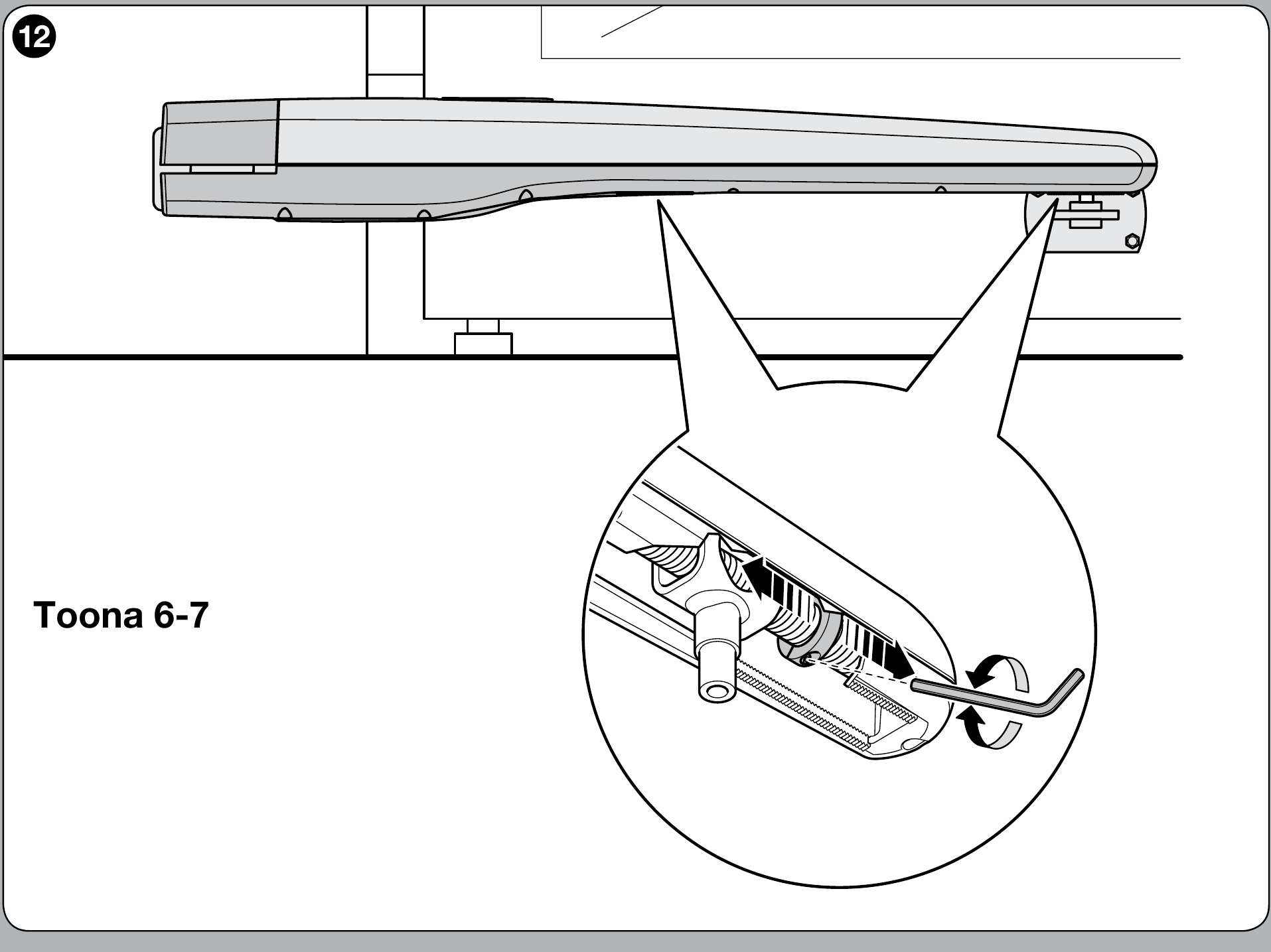

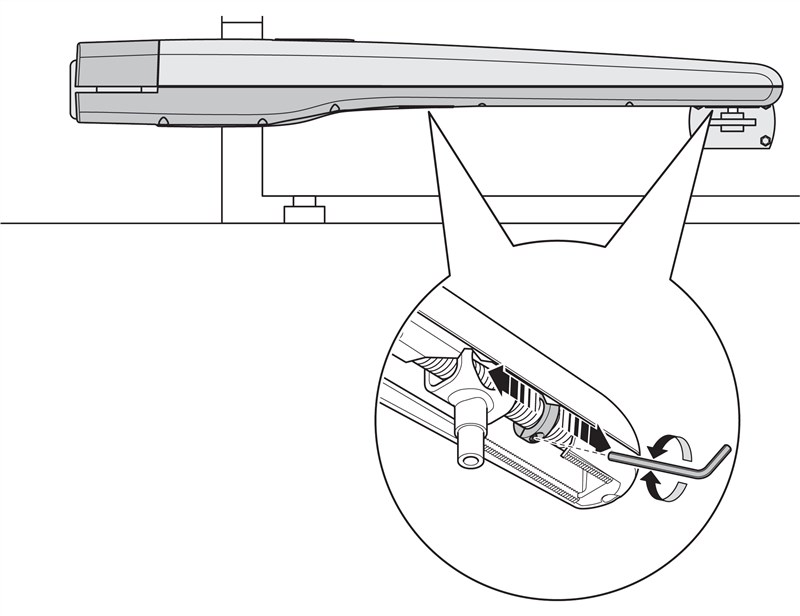

Εσωτερικά στοπ ανοίγματος και κλεισίματος
Στη σειρά Toona 6–7 ρυθμίζονται τα μηχανικά στοπ για το άνοιγμα και το κλείσιμο. Απασφαλίστε το μοτέρ, μετακινήστε το φύλλο ώστε να είναι προσβάσιμη η βίδα του στοπ, χαλαρώστε τη, ρυθμίστε χειροκίνητα την επιθυμητή θέση ανοίγματος, φέρτε το στοπ κοντά στον πείρο και σφίξτε τη βίδα. Επαναλάβετε την ίδια διαδικασία στην επιθυμητή θέση κλεισίματος και, στη συνέχεια, ασφαλίστε το μοτέρ. Ελέγξτε τις τελικές θέσεις και την ασφάλεια ολόκληρης της αυλόπορτας κατά τις δοκιμές.
Δοκιμή πριν από την πρώτη χρήση
Μετά την εγκατάσταση και τη ρύθμιση των στοπ, εξειδικευμένος τεχνικός πρέπει να δοκιμάσει ολόκληρη την αυλόπορτα, όχι μόνο την εκκίνηση του μοτέρ. Για τον έλεγχο, η NICE ορίζει ότι με τον μηχανισμό κίνησης απασφαλισμένο, η χειροκίνητη μετακίνηση του φύλλου πρέπει να γίνεται με δύναμη έως 390 N.
- Ελέγξτε ότι το φύλλο κινείται ομαλά με το χέρι σε όλο το εύρος κίνησης, ότι τα στηρίγματα είναι σταθερά και ότι η απασφάλιση γίνεται με ασφάλεια.
- Δώστε επανειλημμένα εντολές ανοίγματος, διακοπής και κλεισίματος· ελέγξτε την κατεύθυνση, την τελική κίνηση, τα στοπ και, στην περίπτωση δύο φύλλων, τη σειρά κίνησής τους σύμφωνα με το εγχειρίδιο της μονάδας ελέγχου.
- Ελέγξτε ξεχωριστά τα φωτοκύτταρα, τις ακμές ασφαλείας και τα υπόλοιπα εγκατεστημένα συστήματα προστασίας. Ο τεχνικός μετρά τις δυνάμεις λειτουργίας σύμφωνα με τις ισχύουσες απαιτήσεις· η αυλόπορτα μπορεί να χρησιμοποιηθεί μόνο αφού περάσει επιτυχώς τη δοκιμή.
Πρακτικές επιδείξεις εγκατάστασης TO7024
Κόντεμα του πίσω στηρίγματος αφού καθοριστούν οι διαστάσεις τοποθέτησης
Συγκόλληση του πίσω στηρίγματος στην πλάκα στήριξης
Στερέωση του μηχανισμού κίνησης στο πίσω στήριγμα

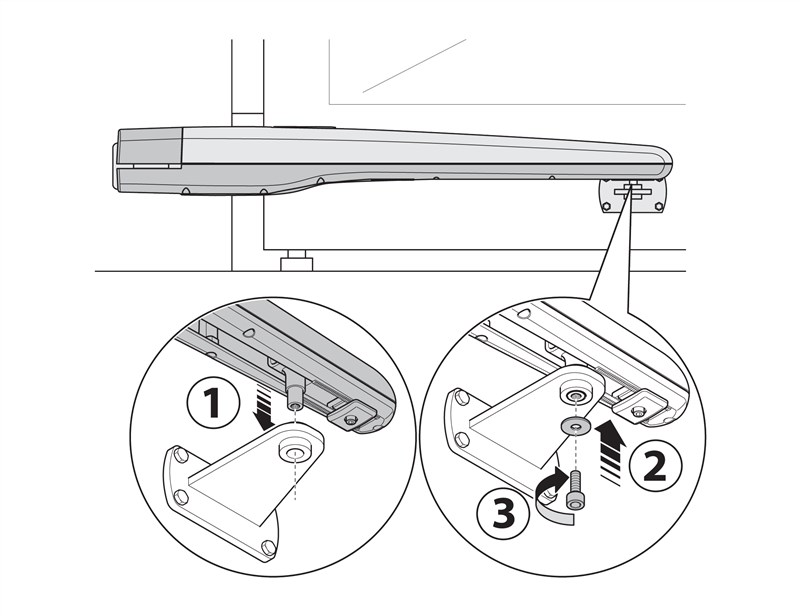

Στερέωση του TO7024 στο εμπρόσθιο στήριγμα

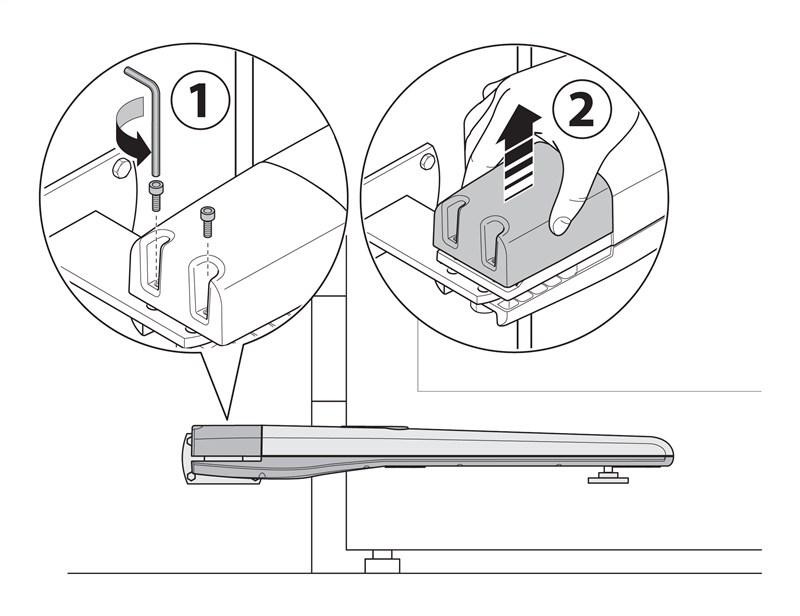

Αφαίρεση του καλύμματος του μηχανισμού κίνησης πριν από την εισαγωγή του καλωδίου

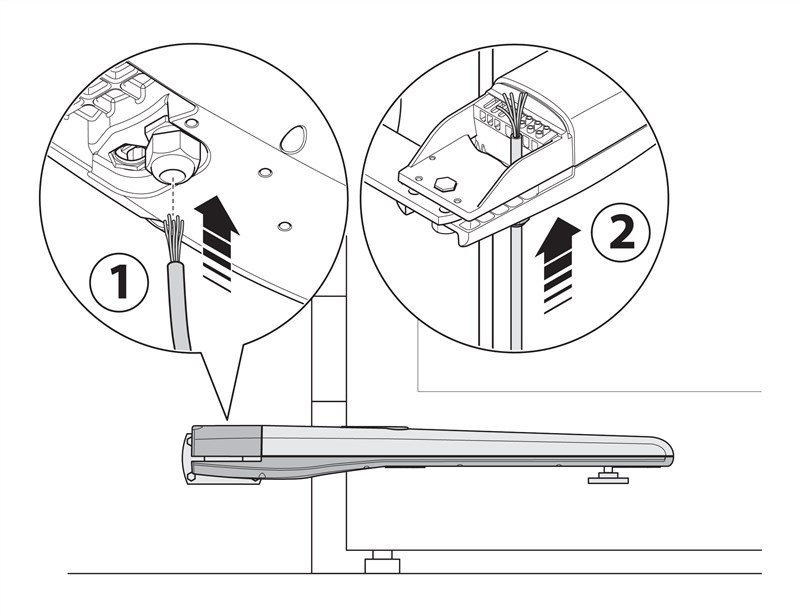

Εισαγωγή του καλωδίου στον μηχανισμό κίνησης
Επίδειξη ρύθμισης των εσωτερικών στοπ TO7024

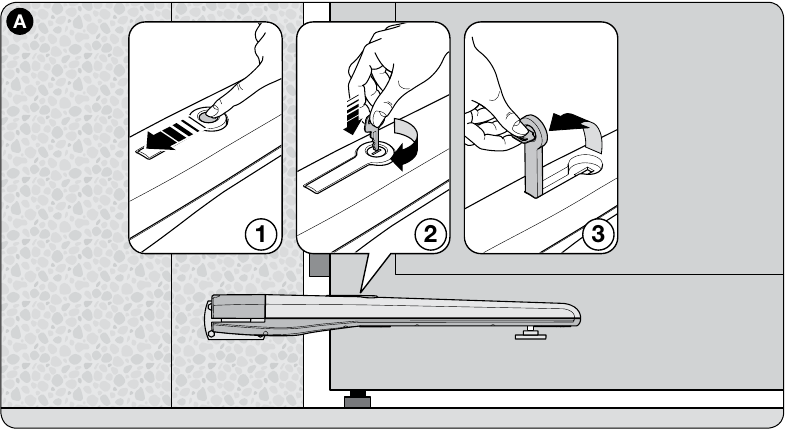

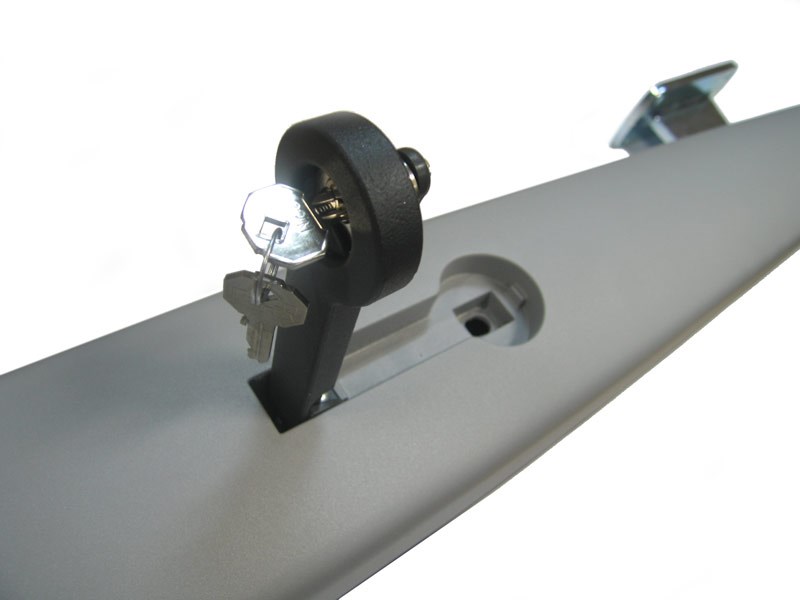

Χειροκίνητη απασφάλιση του μηχανισμού κίνησης
Απασφαλίστε ή ασφαλίστε τον μηχανισμό κίνησης μόνο όταν το φύλλο είναι ακίνητο. Αν έχει εγκατασταθεί ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα. Σε περίπτωση βλάβης, αποσυνδέστε την τροφοδοσία.
- Σύρετε το κάλυμμα της κλειδαριάς απασφάλισης.
- Τοποθετήστε το παρεχόμενο κλειδί και περιστρέψτε το δεξιόστροφα.
- Ανασηκώστε τον μοχλό και μετακινήστε το φύλλο με το χέρι. Για να ασφαλίσετε ξανά τον μηχανισμό, κατεβάστε τον μοχλό, περιστρέψτε το κλειδί προς την αντίθετη κατεύθυνση, αφαιρέστε το και κλείστε το κάλυμμα.
Έλεγχος και συντήρηση
Η συντήρηση πραγματοποιείται το αργότερο κάθε 6 μήνες από εξειδικευμένο τεχνικό. Αφού αποσυνδέσει την τροφοδοσία, ελέγχει τις στερεώσεις, τη διάβρωση, τη φθορά, τις βιδωτές συνδέσεις και τη λίπανση της κοχλιωτής ράβδου και του παξιμαδιού. Αφού ενεργοποιήσει την τροφοδοσία, ελέγχει την κίνηση, την απασφάλιση και όλες τις διατάξεις ασφαλείας.
Φωτογραφίες εγκατάστασης της σειράς NICE Toona
Οι φωτογραφίες δείχνουν διαφορετικές διαμορφώσεις της σειράς Toona. Για το TO7024, οι διαστάσεις τοποθέτησης και οι συνδέσεις καθορίζονται από τα σχέδια της NICE για το συγκεκριμένο μοντέλο που παρατίθενται παραπάνω· η φωτογραφία της κλεμοσειράς είναι μόνο ενδεικτική.

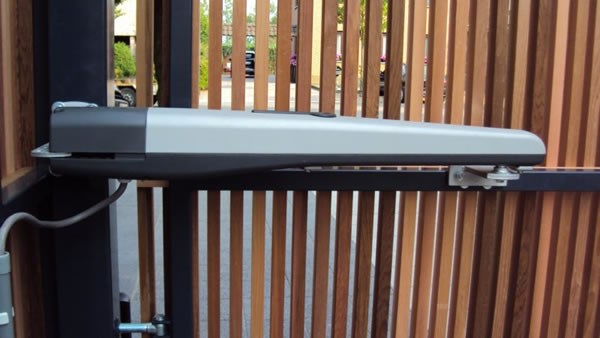

Μηχανισμός κίνησης NICE Toona σε ανοιγόμενη αυλόπορτα με πλήρωση από κάθετες πήχεις

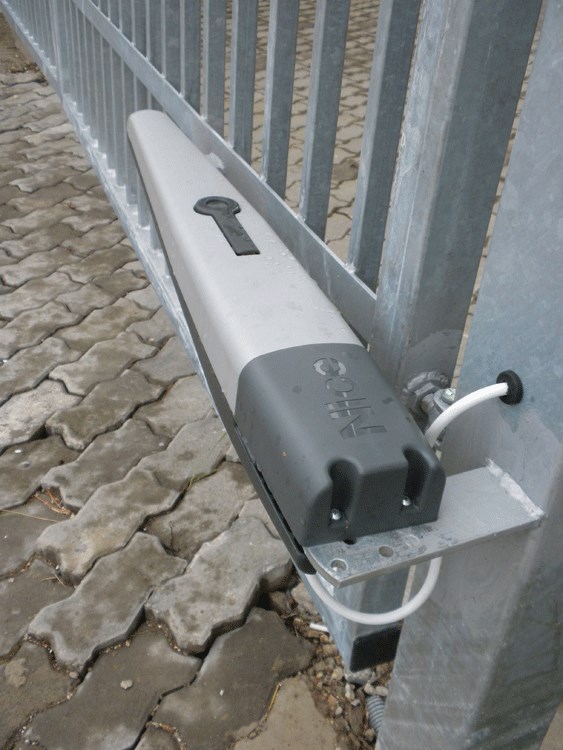

Στερέωση του μηχανισμού κίνησης NICE Toona σε χαλύβδινο στύλο

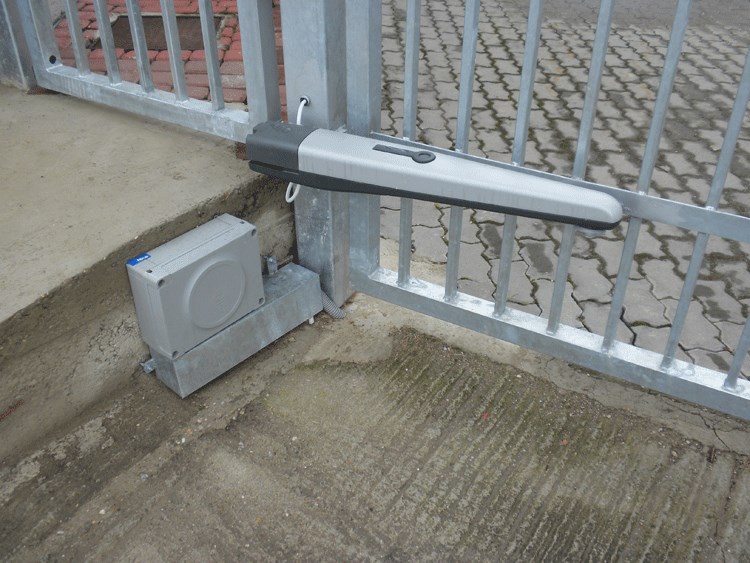

Ανοιγόμενη αυλόπορτα με μηχανισμό κίνησης Toona και ξεχωριστό κιβώτιο ελέγχου

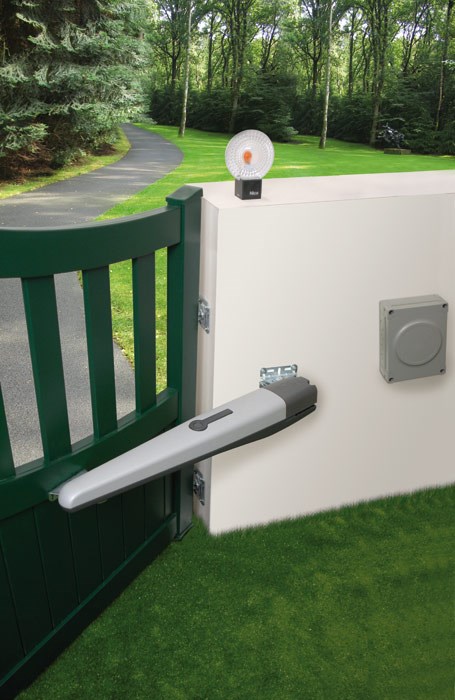

Μηχανισμός κίνησης NICE Toona σε πράσινη ανοιγόμενη αυλόπορτα

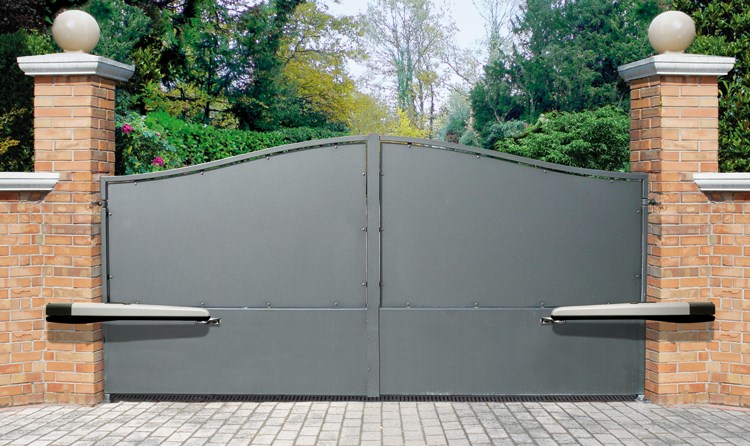

Δίφυλλη αυλόπορτα με δύο μηχανισμούς κίνησης NICE Toona

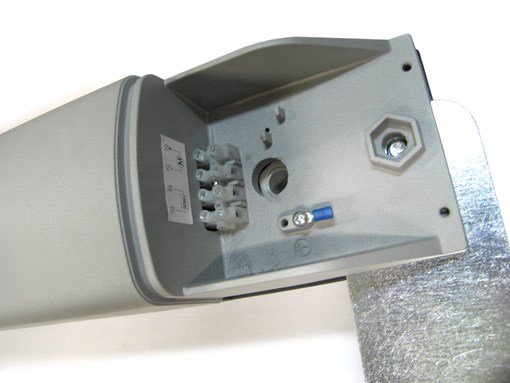

Ενδεικτική φωτογραφία της κλέμας του μηχανισμού κίνησης Toona 24 V

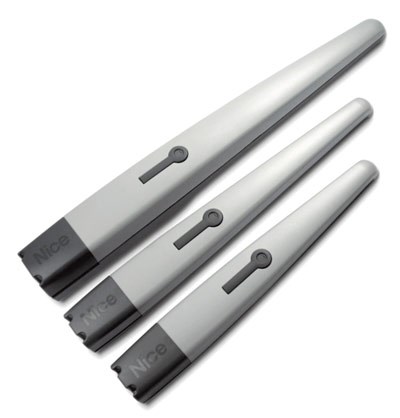

Σύγκριση των μηκών των μηχανισμών κίνησης της σειράς NICE Toona
Χειροκίνητα απασφαλισμένος μηχανισμός κίνησης NICE Toona

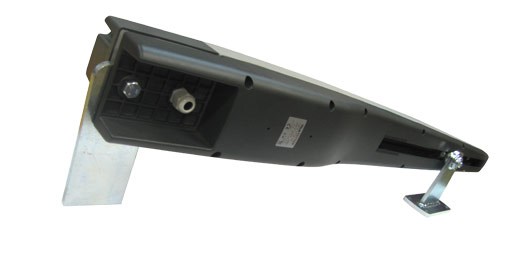

Κάτω όψη του μηχανισμού κίνησης NICE Toona
Τεχνικά χαρακτηριστικά
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο | TO7024 |
| Τάση κινητήρα | 24 V DC |
| Μέγιστη / ονομαστική κατανάλωση ρεύματος | 5 A / 2,5 A |
| Μέγιστη / ονομαστική ισχύς εισόδου | 120 W / 60 W |
| Διαδρομή | 584 mm |
| Ταχύτητα χωρίς φορτίο | 0,013 m/s |
| Μέγιστη / ονομαστική δύναμη | 2 700 N / 1 400 N |
| Κύκλοι ανά ώρα στην ονομαστική δύναμη | 41 |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Κλάση μόνωσης | F |
| Ενδεικτική διάρκεια ζωής | 80 000 έως 250 000 κύκλοι, ανάλογα με το φορτίο |
| Διαστάσεις Μ × Π × Υ | 1 200 × 128 × 150 mm |
| Βάρος κινητήρα | 15 kg |
