NICE Big-Fab BFAB5024 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για θυρόφυλλο 5m/900kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
618,28 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |

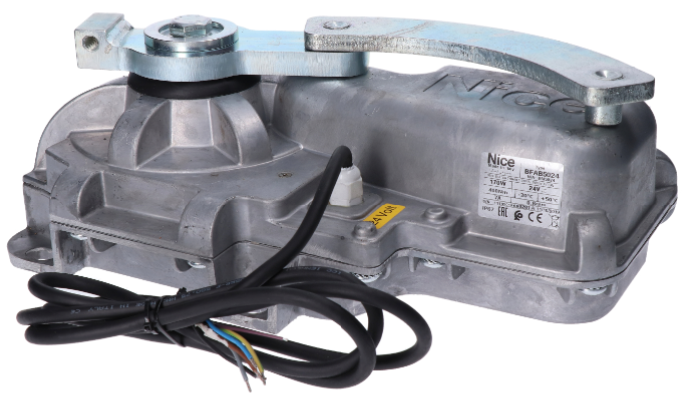

Περιγραφή του προϊόντος NICE Big-Fab BFAB5024 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για θυρόφυλλο 5m/900kg
Το NICE Big-Fab BFAB5024 είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός κίνησης για ένα φύλλο πύλης. Διαθέτει κινητήρα 24 V DC με μαγνητικό κωδικοποιητή. Δεν περιλαμβάνει μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC824HR30. Για δίφυλλη πύλη χρειάζεστε δύο μοτέρ και μία συμβατή μονάδα ελέγχου.
Ο μηχανισμός κίνησης είναι κρυμμένος κάτω από τον άξονα των μεντεσέδων και δεν επηρεάζει την εμφάνιση της πύλης ούτε από έξω ούτε από μέσα. Η υπόγεια λύση είναι κατάλληλη και όταν δεν υπάρχει χώρος για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης. Το κουτί με τον φέροντα μοχλό αποτελεί το κάτω σημείο στήριξης του φύλλου· πρέπει να τοποθετηθεί σταθερά, σε ευθυγράμμιση με τους μεντεσέδες και με πρόβλεψη αποστράγγισης.
Το BFAB5024 είναι κατάλληλο και για εντατικότερη χρήση με μεγαλύτερα φύλλα. Το άνοιγμα στις 90° στις ονομαστικές στροφές διαρκεί περίπου 23 δευτερόλεπτα· η εκκίνηση, η επιβράδυνση και το φορτίο επηρεάζουν τον χρόνο. Όριο 5 m / 900 kg δεν σημαίνει 900 kg για μήκος 5 m.
Τα 24 V είναι η τάση του κινητήρα· το MC824HR30 τροφοδοτείται από το δίκτυο με 230 V AC. Για μια πλήρη εγκατάσταση, επιλέξτε επίσης κουτί, μηχανισμό απασφάλισης, χειριστήριο και στοιχεία ασφαλείας.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Οι παρακάτω οδηγίες σύνδεσης και εκμάθησης ισχύουν για το MC824HR30 με πλακέτα MCA1R30. Για παλαιότερη μονάδα ελέγχου, επιλέξτε τις οδηγίες σύνδεσης ανάλογα με την πλακέτα που είναι πράγματι εγκατεστημένη. Το MC824L δεν αποτελεί υποκατάστατο του MC824H για αυτόν τον κινητήρα.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Σύνδεση κινητήρα. |
|
| Προειδοποιητικός φάρος | Σήμανση κίνησης. Η τάση και η μέγιστη κατανάλωση πρέπει να είναι συμβατές με την έξοδο FLASH. |
Άλλοι προειδοποιητικοί φάροι επιλέγονται ανάλογα με την τάση και την κατανάλωση της εξόδου FLASH της συγκεκριμένης μονάδας ελέγχου. |
| Φωτοκύτταρα | Προστασία της διέλευσης ανάλογα με τη θέση και τη λειτουργία των φωτοκυττάρων· σύνδεση. |
Το EPMOW απαιτεί ασύρματη διεπαφή IBW συνδεδεμένος στο BlueBUS. Το FT210B διαθέτει πομπό με μπαταρία στο φύλλο και δέκτη συνδεδεμένο με δύο αγωγούς στο BlueBUS· μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. |
| Πομπός | Τηλεχειρισμός ανάλογα με την κωδικοποίηση του εγκατεστημένου δέκτη. Το ON3ELR χρησιμοποιεί OXILR, ενώ το ON3EBD χρησιμοποιεί OXIBD. Σύζευξη τηλεχειριστηρίου. |
|
| Δέκτης | Ραδιοφωνικός δέκτης για υποδοχή SM της μονάδας ελέγχου. Η κωδικοποίηση του δέκτη και του πομπού πρέπει να είναι ίδια. Τα OXILR και OXIBD χρησιμοποιούν διαφορετικά ασύρματα συστήματα. |
|
| Κεραία | Επιλέξτε κεραία ανάλογα με τη συχνότητα του εγκατεστημένου δέκτη. Για το OXIBD, συνδέεται στους ακροδέκτες κεραίας του. |
|
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Επιλέξτε το EDSWG ανάλογα με τον δέκτη· το EDSB χρησιμοποιεί BlueBUS και διαδικασία εκμάθησης συσκευών. |
|
| Διακόπτης με κλειδί | Έλεγχος με κλειδί μέσω ξηρής επαφής NO στην είσοδο εντολής της μονάδας ελέγχου. |
|
| Ηλεκτρικές κλειδαριές | Πρόσθετη ασφάλιση του φύλλου. Η μονάδα ελέγχου απασφαλίζει την κλειδαριά πριν από το άνοιγμα. Για φύλλο με μήκος μεγαλύτερο από 3 m απαιτείται ηλεκτρική κλειδαριά· έξοδος κλειδαριάς. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά τη σύνδεση, εκτελέστε τη διαδικασία εκμάθησης συσκευών. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Επιλέξτε μπαταρία ανάλογα με την πλακέτα και την υποδοχή της μονάδας ελέγχου. |
Για την τρέχουσα MC824HR30 PSS324. Η παλαιότερη PS324 απαιτεί CABLA11 και απενεργοποιημένη λειτουργία αναμονής (L4 = OFF); σύνδεση εφεδρικής τροφοδοσίας. |
| Ακμή ασφαλείας | Περιορισμός των συνεπειών από την επαφή με εμπόδιο· ξεχωριστή προστασία των επικίνδυνων σημείων. Έλεγχοι πριν από την παράδοση. |
|
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|
| Μεμονωμένο BFAB5024 | Ένα μοτέρ με μαγνητικό κωδικοποιητή, καλώδιο τροφοδοσίας μήκους 2 m και μηχανικό αναστολέα κλεισίματος. Το κουτί και η μονάδα ελέγχου δεν είναι ενσωματωμένα στο μοτέρ. |
| Κουτί θεμελίωσης | BFABBOX από χάλυβα με κατιοφορητική επεξεργασία ή από ανοξείδωτο χάλυβα BFABBOXI. Το κουτί περιλαμβάνει βραχίονα στήριξης για το φύλλο και μηχανικό αναστολέα ανοίγματος. Πωλείται ξεχωριστά. |
| Χειροκίνητη απασφάλιση | NICE BMA3 με κλειδί μοχλού για τη χειροκίνητη κίνηση του φύλλου σε περίπτωση διακοπής ρεύματος. Πωλείται ξεχωριστά. |
| Έλεγχος και ασφάλεια | MC824HR30, δέκτης, τηλεχειριστήρια, φωτοκύτταρα και ακμή ασφαλείας ανάλογα με τη συγκεκριμένη πύλη. |
| Μεγαλύτερη γωνία ανοίγματος | NICE BMA1 με αλυσοκίνηση, έως 360° για φύλλα έως 3,5 m. Απαιτείται κατάλληλος χώρος και εξωτερικοί μηχανικοί αναστολείς. |
Το μοτέρ έχει μεταλλικό περίβλημα. Το κουτί είναι κατάλληλο τόσο για δεξί όσο και για αριστερό φύλλο. Η χαλύβδινη και η ανοξείδωτη έκδοση διαφέρουν ως προς το υλικό και την επιφανειακή επεξεργασία· ακόμη και το ανοξείδωτο κουτί δεν υποκαθιστά την αποτελεσματική αποστράγγιση του νερού.
Κατά την αντικατάσταση, ελέγξτε την πραγματική έκδοση του μοτέρ, του κουτιού και του μηχανισμού απασφάλισης.

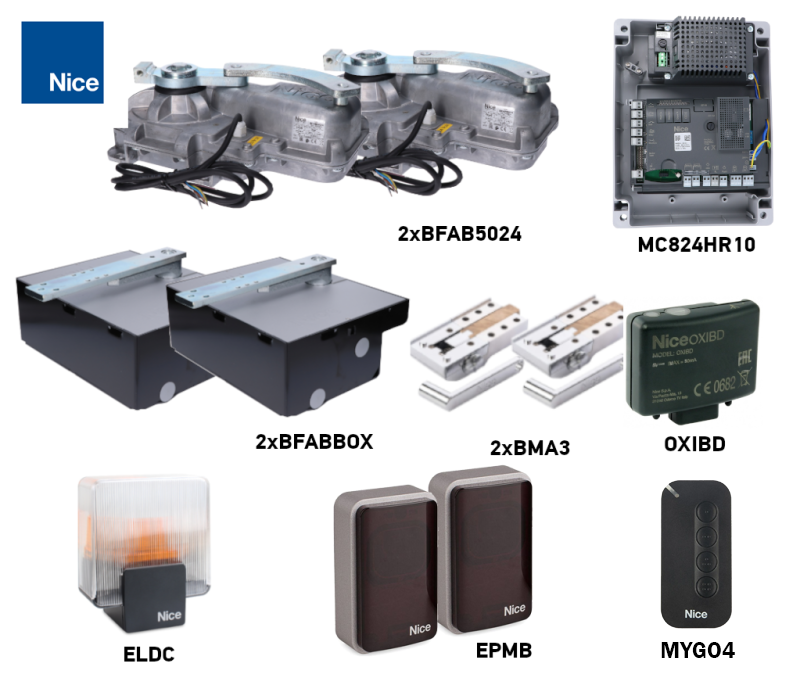

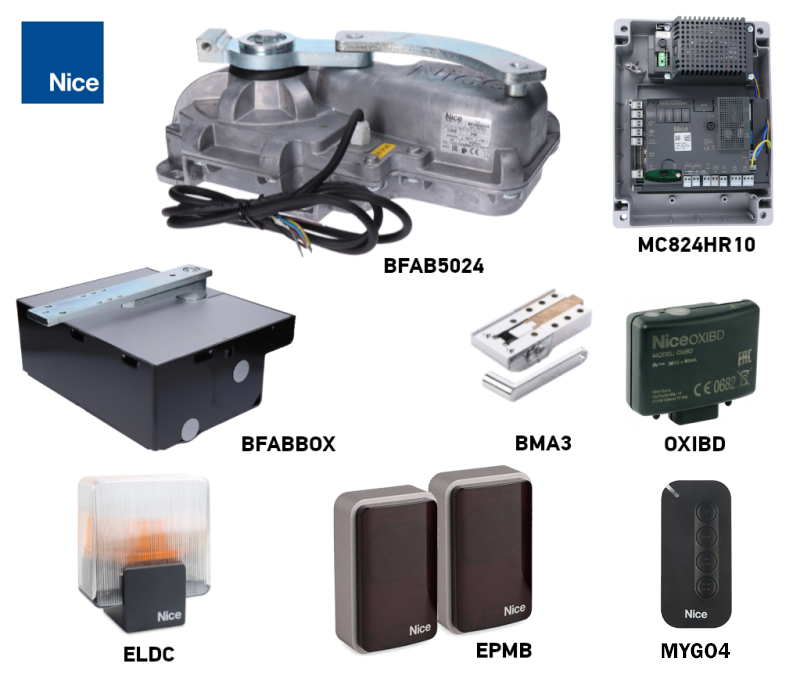

Σετ για ένα ή δύο φύλλα
Τα σετ διαφέρουν ως προς τον αριθμό των μοτέρ, των κουτιών και των μηχανισμών απασφάλισης. Τα δύο μοτέρ δεν αυξάνουν το επιτρεπόμενο μήκος ή βάρος ενός φύλλου. Συγκρίνετε τον παρακάτω εξοπλισμό για ολόκληρη την πύλη.
| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|
1 × BFAB5024, 1 × BFABBOX, 1 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 ζεύγος EPMB, 1 × ELDC. | Μεμονωμένο BFAB5024
Ένα μοτέρ 24 V DC με κωδικοποιητή. Το κουτί, ο μηχανισμός απασφάλισης και η μονάδα ελέγχου πωλούνται ξεχωριστά. |
2 × BFAB5024, 2 × BFABBOX, 2 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 ζεύγος EPMB, 1 × ELDC. |
Μήκος, βάρος και λειτουργία της πύλης

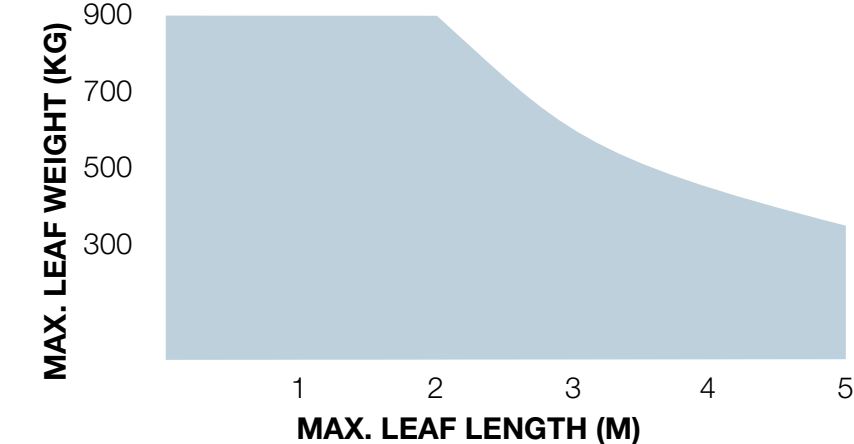

Τα 5 m και τα 900 kg είναι ξεχωριστά ανώτατα όρια. Διαβάστε από το γράφημα το επιτρεπόμενο βάρος για το συγκεκριμένο μήκος: ο οριζόντιος άξονας δείχνει το μήκος ενός φύλλου σε μέτρα και ο κάθετος το βάρος του σε κιλά. Όσο αυξάνεται το μήκος του φύλλου, μειώνεται το επιτρεπόμενο βάρος· για φύλλο 5 m είναι σημαντικά χαμηλότερο από 900 kg.
Το ύψος του φύλλου, η συμπαγής επένδυση, οι ισχυροί άνεμοι και η αντίσταση των μεντεσέδων μπορούν να μειώσουν σημαντικά τις επιτρεπόμενες τιμές. Πριν από την επιλογή, ελέγξτε όλη τη χειροκίνητη κίνηση της πύλης και τις δυνάμεις ασφαλείας· ούτε το βάρος από μόνο του ούτε η ισχύς του μοτέρ εγγυώνται την καταλληλότητα.
| Χαρακτηριστικό | BFAB5024 |
|---|---|
| Χρήση | Μεγαλύτερο και βαρύτερο φύλλο |
| Ακραία όρια σύμφωνα με το διάγραμμα | 5 m / 900 kg |
| Μέγιστη ροπή στρέψης | 400 Nm |
| Λειτουργία με άνοιγμα 90° | 45 κύκλοι/ώρα |
| Κουτί | BFABBOX / BFABBOXI |
| Έλεγχος νέου συνόλου | MC824HR30 |
Ένας κύκλος είναι ένα άνοιγμα και ένα κλείσιμο. Με άνοιγμα έως 180° με BMA1, ο αναφερόμενος αριθμός κύκλων ανά ώρα μειώνεται στο μισό. Πρόκειται για λειτουργία με ονομαστικό φορτίο, όχι για απεριόριστη συνεχή λειτουργία.
Τοποθέτηση κουτιού και μηχανισμού κίνησης
Αναθέστε την εγκατάσταση και τη ρύθμιση σε τεχνικό. Η αυλόπορτα πρέπει να είναι μηχανικά σε καλή κατάσταση: το φύλλο πρέπει να κινείται εύκολα με το χέρι, χωρίς να σκαλώνει ή να κινείται μόνο του. Ελέγξτε επίσης τα σημεία σύνθλιψης στους μεντεσέδες και ανάμεσα στα φύλλα. Αν το φύλλο διαθέτει ενσωματωμένη πορτούλα διέλευσης, πρέπει να έχει διακόπτη ελέγχου που να ακινητοποιεί τον μηχανισμό κίνησης όταν είναι ανοιχτή.
Αποστράγγιση, ευθυγράμμιση και σκυροδέτηση
- Προετοιμάστε την εκσκαφή για το συγκεκριμένο κουτί, την ασφαλή πάκτωσή του με σκυρόδεμα, τους σωλήνες διέλευσης καλωδίων και την απορροή. Πριν από τη σκυροδέτηση, επαληθεύστε τις διαστάσεις και το ύψος τοποθέτησης σύμφωνα με το κουτί που παραλάβατε.

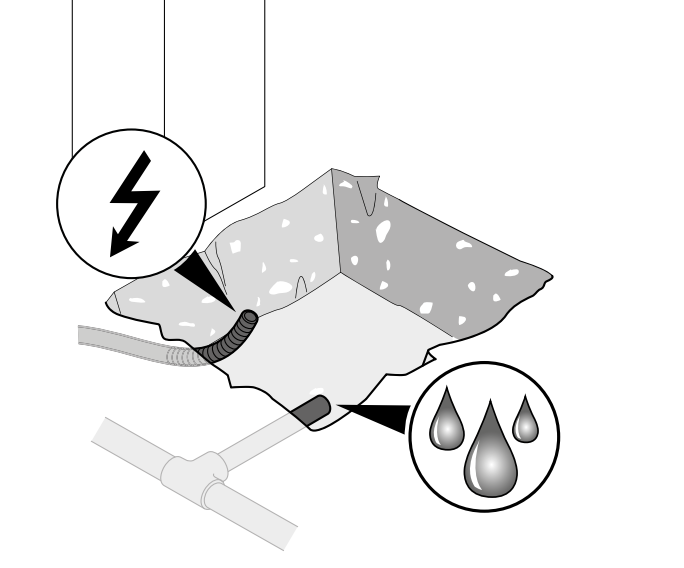

- Περάστε ξεχωριστή διαδρομή καλωδίου και αποτελεσματική απορροή νερού προς το κουτί. Η απορροή δεν πρέπει να είναι φραγμένη ούτε να καταλήγει σε σημείο από το οποίο το νερό μπορεί να επιστρέψει.

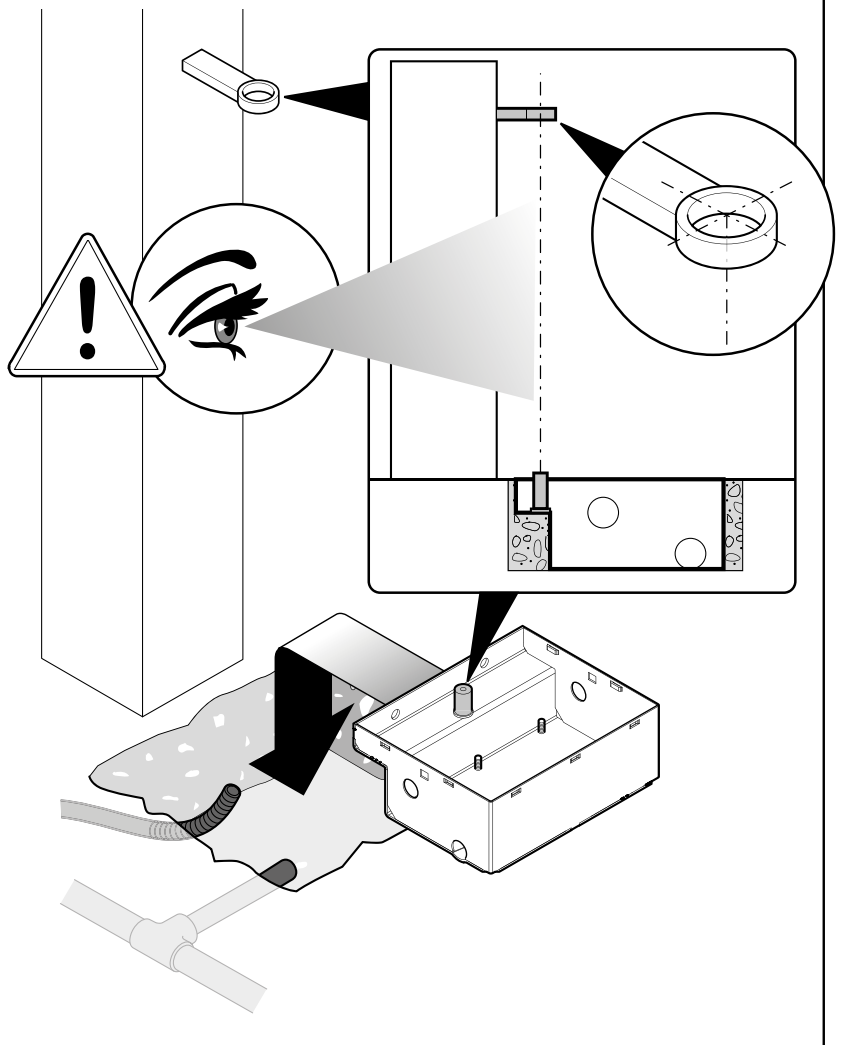

- Τοποθετήστε το κουτί οριζόντια. Ο άξονας του πείρου του πρέπει να ευθυγραμμίζεται ακριβώς με τον άξονα των μεντεσέδων του φύλλου σε όλη τη διαδρομή κίνησής του. Πριν από τη σκυροδέτηση, ελέγξτε τη θέση και το ύψος τοποθέτησης.

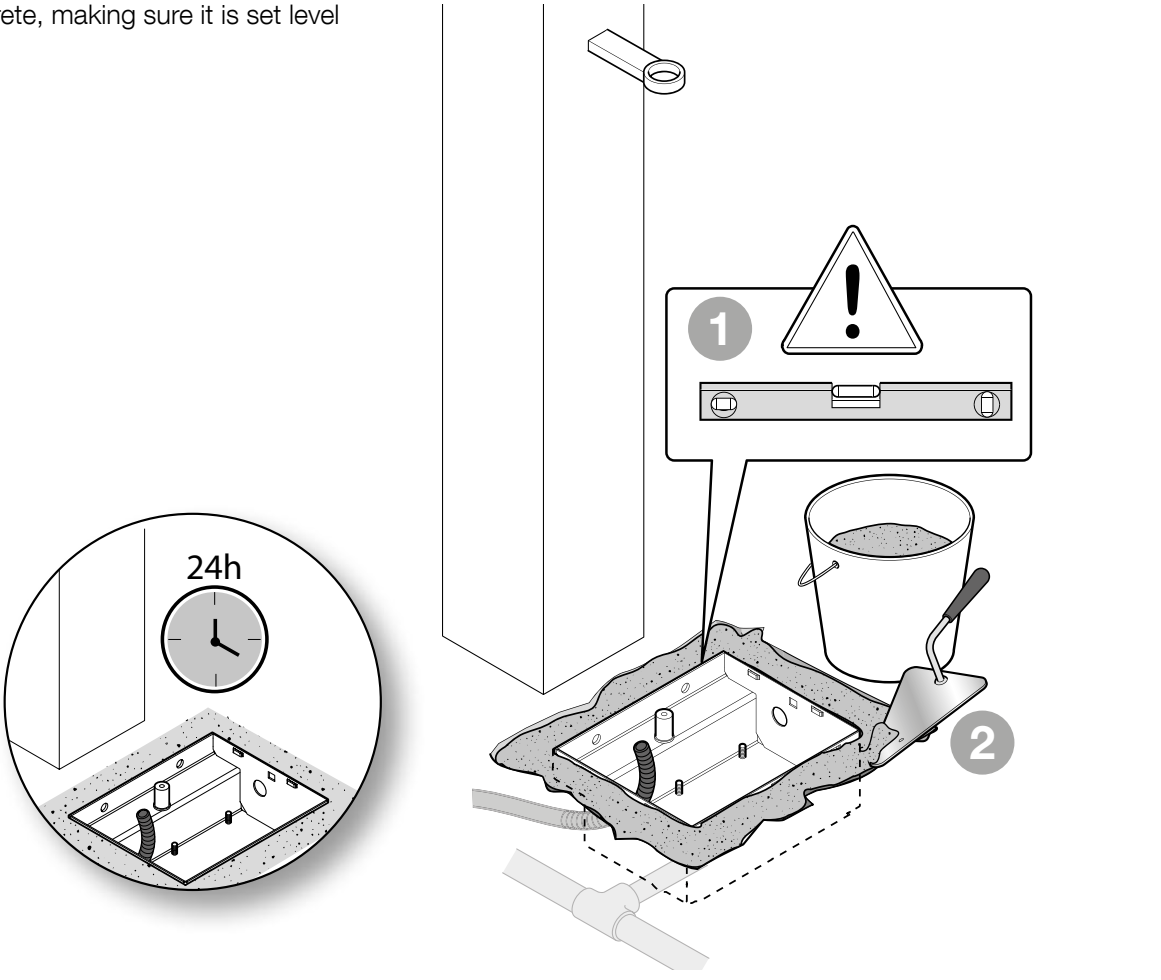

- Παγιώστε το κουτί με σκυρόδεμα και αφήστε το σκυρόδεμα να ωριμάσει επαρκώς. Προστατέψτε τα σπειρώματα και την απορροή από τη βρωμιά.
Πρακτική επεξήγηση θα βρείτε στις οδηγίες τοποθέτησης του κουτιού βάσης. Βαθμός προστασίας IP67 προστατεύει τον κινητήρα ακόμη και σε περίπτωση προσωρινής βύθισης· δεν υποκαθιστά την αποστράγγιση και δεν αποτελεί λόγο να παραμένει το κουτί πλημμυρισμένο για μεγάλο χρονικό διάστημα.
Τοποθέτηση κινητήρα και στερέωση φύλλου

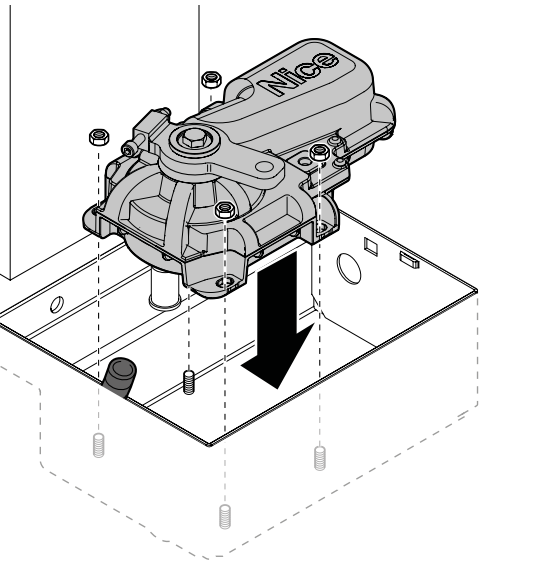

- Τοποθετήστε τον κινητήρα στο κουτί με τον σωστό προσανατολισμό και στερεώστε τον με ροδέλες και παξιμάδια.
- Τοποθετήστε τη σφαίρα και τον μοχλό χειρισμού στον πείρο του κουτιού. Τοποθετήστε τον μοχλό απασφάλισης και τον συνδετικό μοχλό σύμφωνα με το σχέδιο. Όλα τα κινούμενα μέρη πρέπει να είναι σωστά συνδεδεμένα.

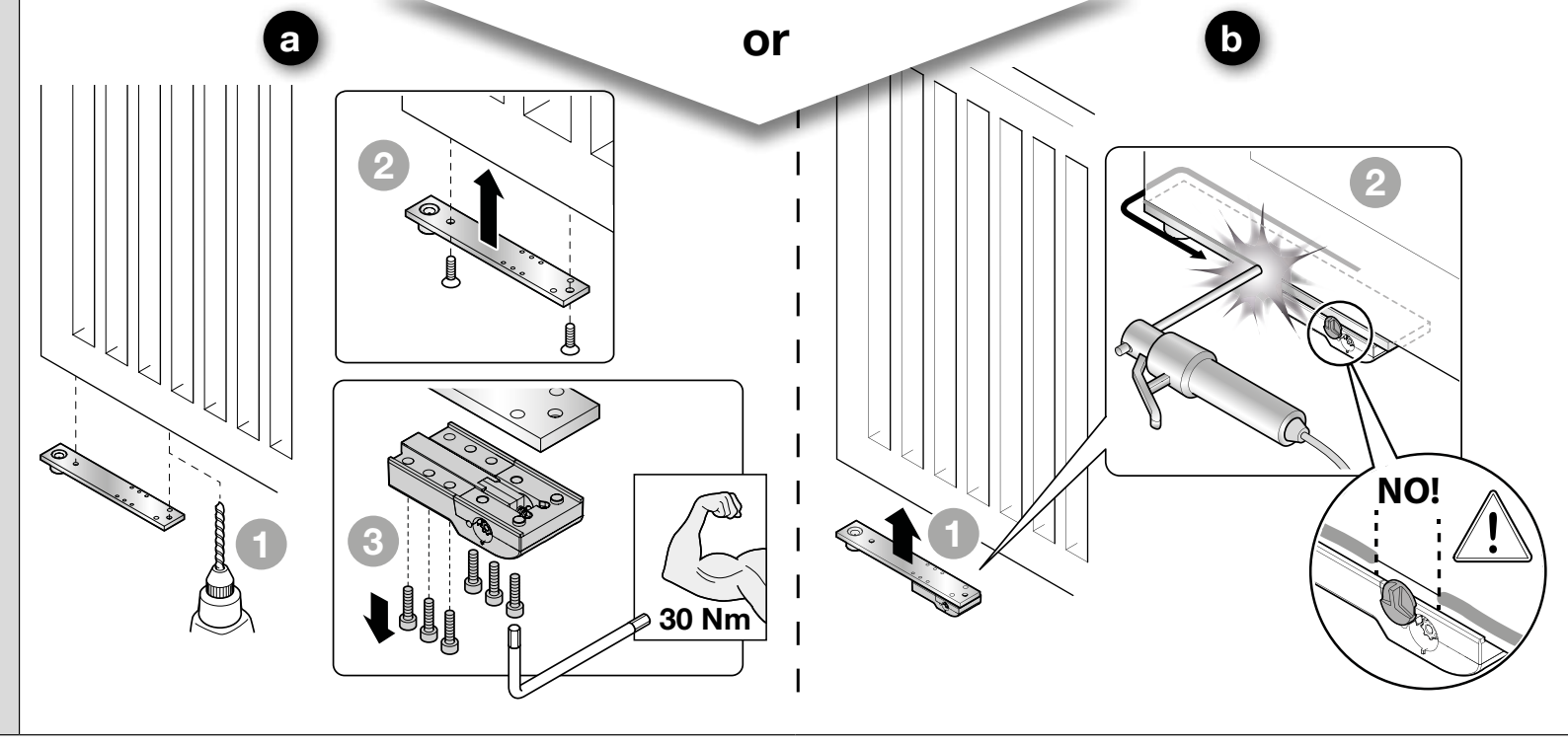

- Στερεώστε το φύλλο στον φέροντα μοχλό με βίδες ή με ισχυρή συγκόλληση. Η εικονιζόμενη βιδωτή στερέωση σφίγγεται με ροπή 30 Nm. Κατά τη συγκόλληση, προστατεύστε τον κινητήρα, τον μηχανισμό απασφάλισης και τα πλαστικά μέρη από τη θερμότητα· μην συγκολλάτε το φύλλο στο χιτώνιο απασφάλισης που επισημαίνεται ως ακατάλληλο σημείο.
- Λιπάνετε τις προβλεπόμενες επιφάνειες επαφής και ελέγξτε ότι κινούνται ελεύθερα. Περάστε το καλώδιο χωρίς να το καταπονείτε ή να το φθείρετε· η σύνδεσή του δεν πρέπει να βρίσκεται μέσα στο κουτί.
- Αφού ρυθμίσετε τα τέρματα και ολοκληρώσετε τις δοκιμές, τοποθετήστε το κάλυμμα και στερεώστε το με δύο βίδες. Η πρόσβαση στον μηχανισμό απασφάλισης πρέπει να παραμένει ελεύθερη.

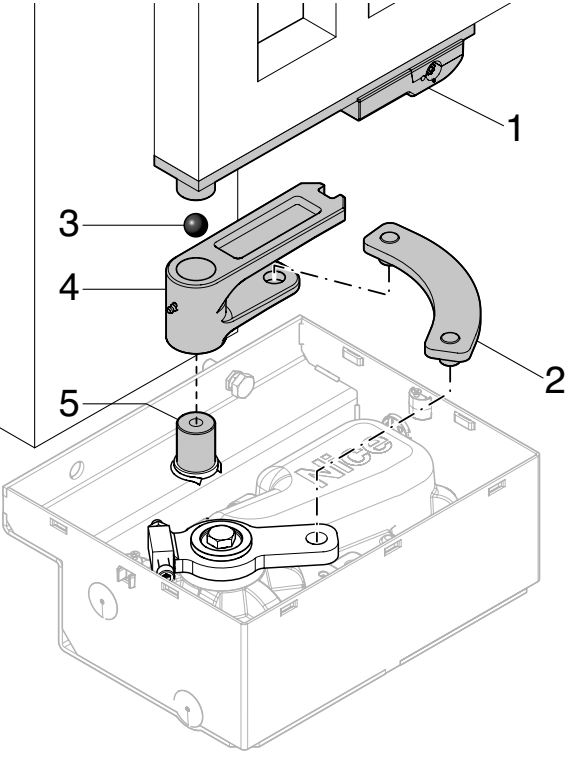

Υπόμνημα μοχλών: 1 μοχλός απασφάλισης, 2 συνδετικός μοχλός, 3 σφαίρα, 4 μοχλός χειρισμού, 5 πείρος κουτιού. Οι αριθμοί στην ακόλουθη διαδικασία στερέωσης υποδεικνύουν τη σειρά τοποθέτησης.

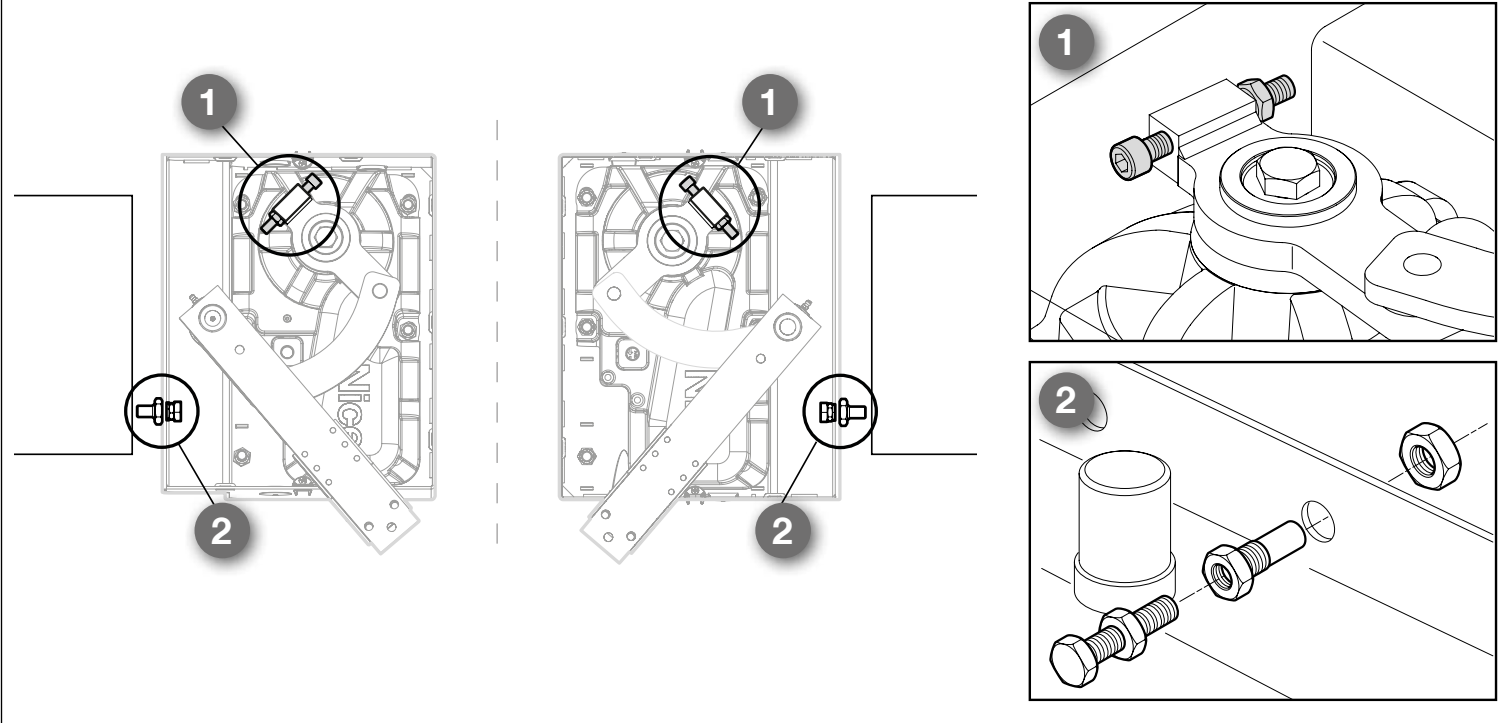

Μηχανικά τέρματα και γωνία ανοίγματος
Το συνηθισμένο άνοιγμα είναι έως 110°. Αν η αυλόπορτα δεν διαθέτει κατάλληλα εξωτερικά τέρματα, ρυθμίστε τα παρεχόμενα: Το 1 είναι το τέρμα κλεισίματος στον κινητήρα· το 2 είναι το τέρμα ανοίγματος στο κουτί. Σταματούν το φύλλο στην επιθυμητή θέση χωρίς να χτυπά στην παρακείμενη κατασκευή. Πρόκειται για μηχανικά τέρματα, όχι για ηλεκτρικούς τερματικούς διακόπτες.
Μεγαλύτερη γωνία επιτυγχάνεται με NICE BMA1 με αλυσοκίνητη μετάδοση, έως 360° και μόνο για φύλλα έως 3,5 m. Και σε αυτή την εγκατάσταση απαιτούνται κατάλληλα εξωτερικά τέρματα και ασφαλής ελεύθερος χώρος. Το όριο του BMA1 δεν υποκαθιστά το διάγραμμα φορτίου του μηχανισμού κίνησης.

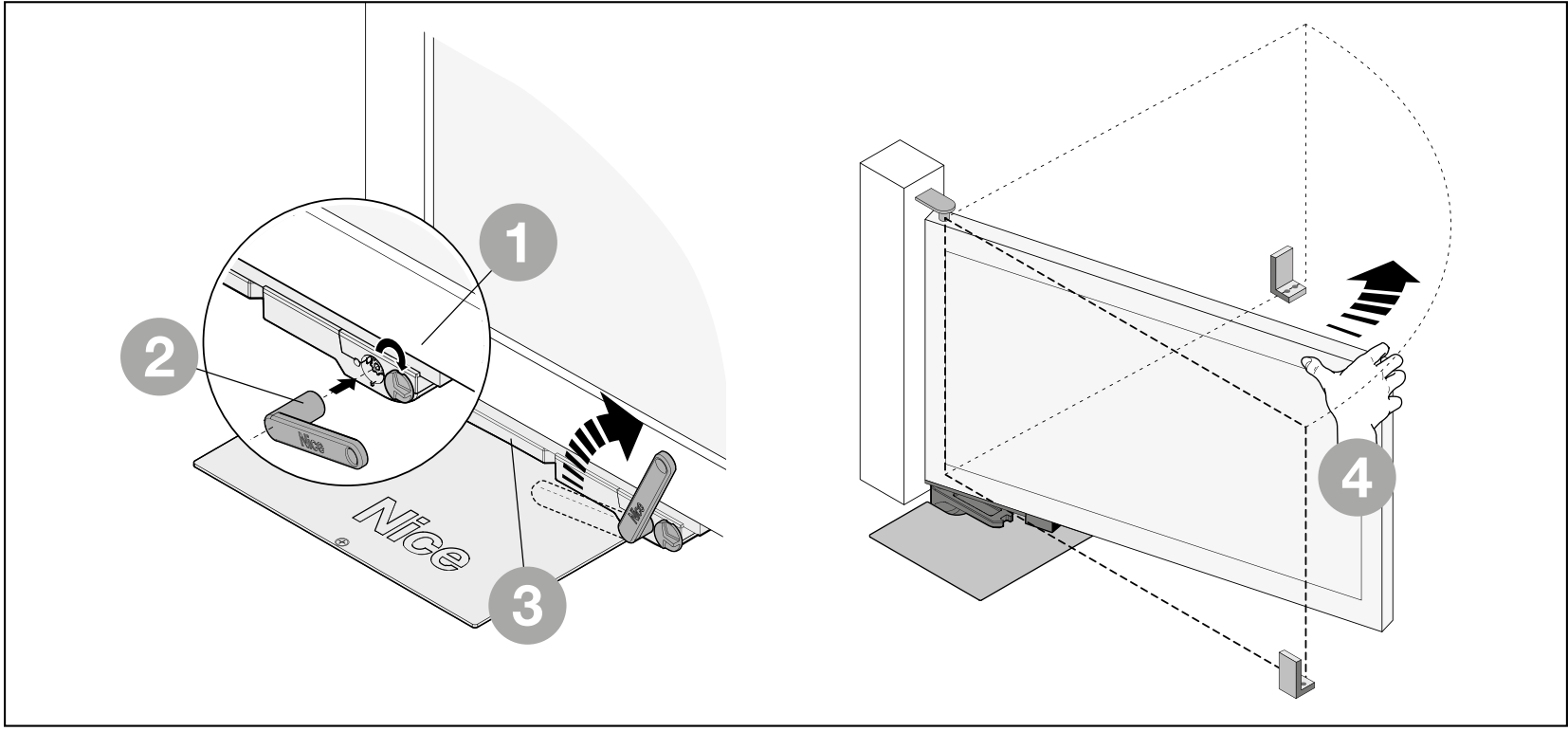

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Σταματήστε την αυλόπορτα και αποσυνδέστε την τροφοδοσία από το δίκτυο και τυχόν εφεδρική μπαταρία. Κρατήστε το φύλλο, ιδίως όταν φυσάει. Τα άτομα πρέπει να βρίσκονται μακριά από την τροχιά κίνησής του.
- Σύρετε το κάλυμμα πρόσβασης στον μηχανισμό απασφάλισης.
- Τοποθετήστε το παρεχόμενο κλειδί μοχλού BMA3 και περιστρέψτε το κατά 90° δεξιόστροφα.
- Τώρα μετακινήστε το φύλλο με το χέρι, αργά και χωρίς να ασκήσετε δύναμη.

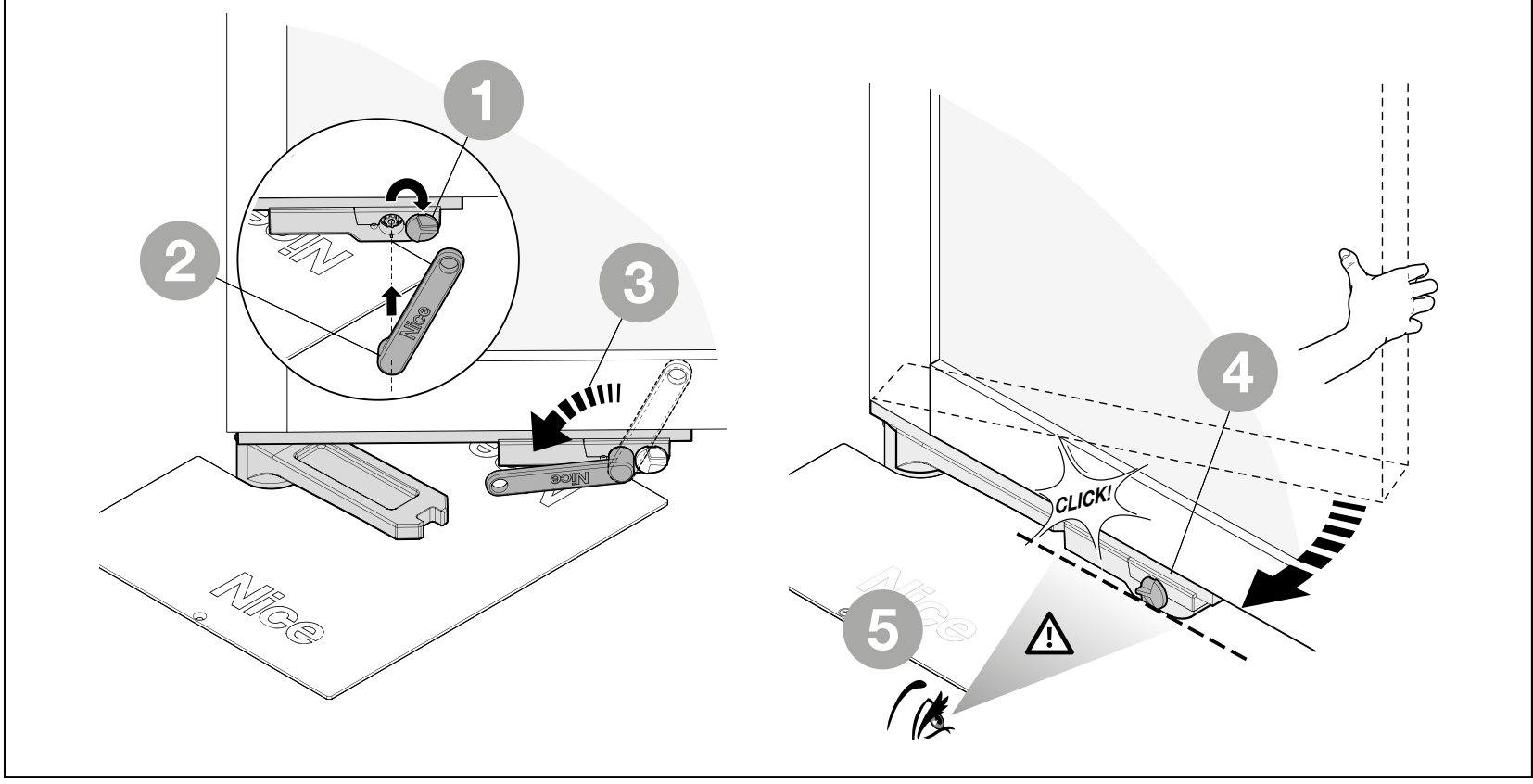

Επανασύμπλεξη του μηχανισμού κίνησης
- Μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής του.
- Σύρετε το κάλυμμα, τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° αριστερόστροφα.
- Μετακινήστε απαλά το φύλλο μέχρι να ασφαλίσει καθαρά ο μηχανισμός. Πριν αποκαταστήσετε την τροφοδοσία, βεβαιωθείτε ότι ο μηχανισμός έχει ασφαλίσει σωστά.

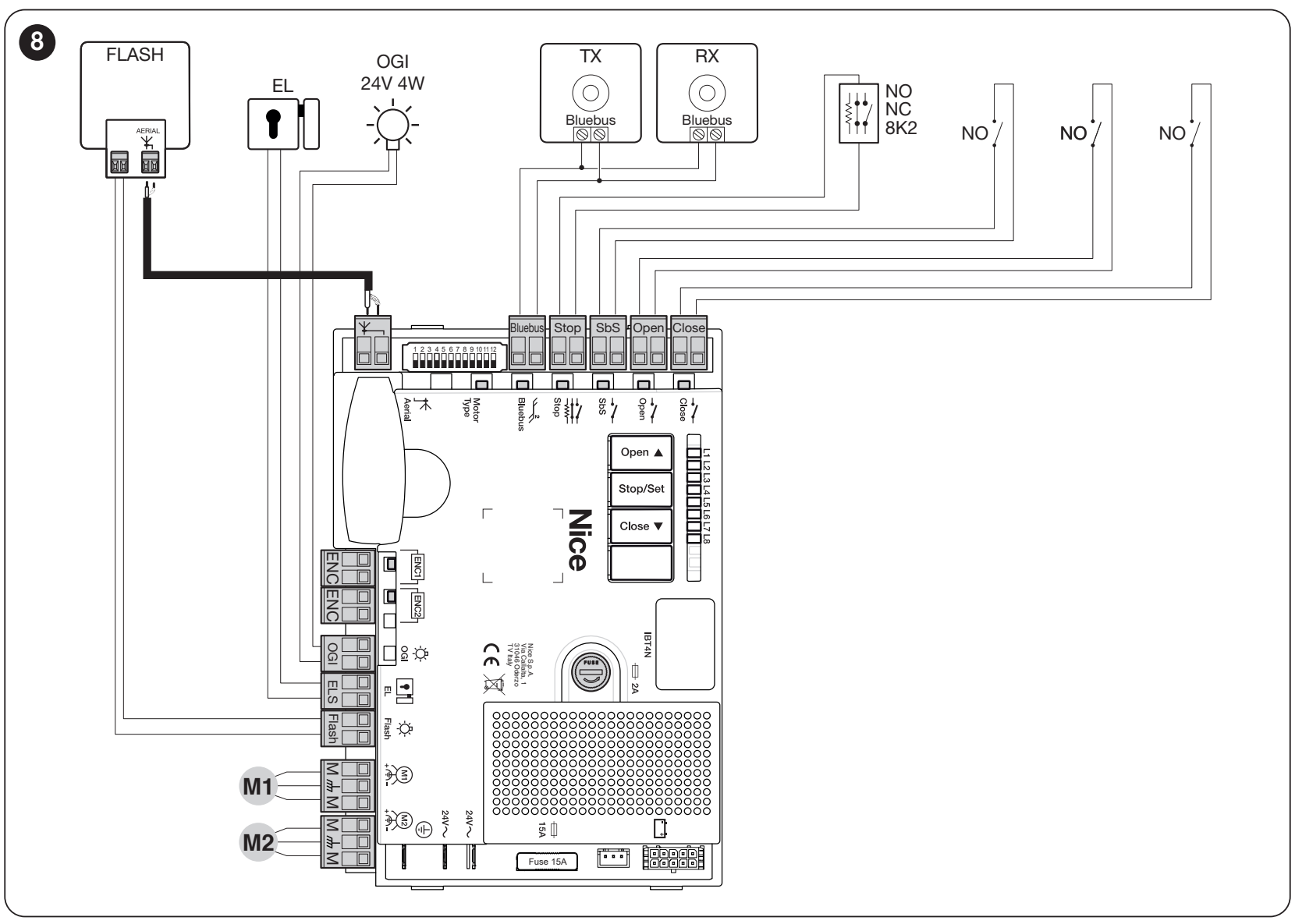

Σύνδεση κινητήρα και μονάδας ελέγχου
Αναθέστε τις ηλεκτρικές συνδέσεις σε ειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία από το δίκτυο και την εφεδρική μπαταρία. Μην τοποθετείτε καμία ένωση καλωδίων ή κλέμα μέσα στο κουτί βάσης. Η επέκταση πρέπει να γίνεται σε κατάλληλο προστατευμένο κουτί, έξω από το κουτί βάσης. Διατηρήστε τη σύνδεση προστατευτικής γείωσης PE.
| Αγωγοί BFAB5024 | Σύνδεση |
|---|---|
| Μπλε και καφέ | Ζεύγος τροφοδοσίας κινητήρα 24 V DC προς την έξοδο M1 ή M2. Η μονάδα ελέγχου αλλάζει την κατεύθυνση κίνησης αλλάζοντας την τροφοδοσία· δεν αντιστοιχίζονται μόνιμα τα +/− σε αυτό το ζεύγος. |
| Μαύρο και γκρι | Ζεύγος κωδικοποιητή προς το ENC1 ή το ENC2 του ίδιου κινητήρα. Οι αγωγοί του κωδικοποιητή δεν έχουν πολικότητα. |
| Κιτρινοπράσινο | Προστατευτική γείωση PE. Μην το χρησιμοποιείτε για σήμα κινητήρα ή κωδικοποιητή. |
Για το MC824HR30, συνδέστε έναν κινητήρα στο M2 και ENC2. Σε δύο μοτέρ, το M2 αντιστοιχεί στο φύλλο που ανοίγει πρώτο και το M1 στο φύλλο που κλείνει πρώτο. Η αντιστοίχιση του ENC πρέπει να αντιστοιχεί στην έξοδο του ίδιου μοτέρ. Αν το παρεχόμενο καλώδιο έχει διαφορετικές σημάνσεις, ελέγξτε τις σύμφωνα με τη συνδεσμολογία του συγκεκριμένου μοτέρ πριν από τη σύνδεση.
| Καλωδίωση για MC824HR30 | Διατομή και μήκος |
|---|---|
| Μοτέρ μαζί με PE | 3 × 1,5 mm², έως 10 m. |
| Κωδικοποιητής | 2 × 1 mm², έως 10 m. |
| BlueBUS | 2 × 0,5 mm² έως 20 m· για μήκος πάνω από 20 και έως 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², έως 20 m. |
| Κεραία | Θωρακισμένο RG58· συνιστάται μήκος κάτω από 5 m, έως 20 m. |
Χρησιμοποιήστε καλώδια κατάλληλα για το περιβάλλον και προστατευμένη όδευση. Το μοτέρ και ο κωδικοποιητής μπορούν να συνδεθούν με ένα κατάλληλο καλώδιο 5 × 1,5 mm². Άλλες καλωδιώσεις και παροχή δικτύου: Καλωδίωση MC824HR30.
Ακροδέκτες και πολικότητα εξαρτημάτων

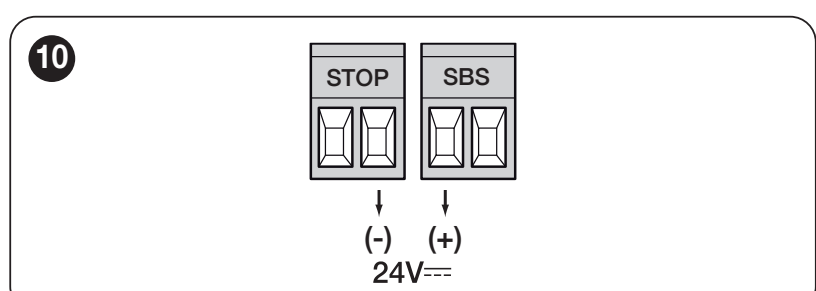

| Έξοδος ή είσοδος MC824HR30 | Τροφοδοσία και πολικότητα |
|---|---|
| Βοηθητική τροφοδοσία | Αριστερός ακροδέκτης SbS = +· δεξιός ακροδέκτης STOP = − όπως φαίνεται στην εικόνα παρακάτω, όταν κοιτάζετε την πλακέτα. 24 V DC −30/+50 %, έως 200 mA συνολικά για τις συνδεδεμένες συσκευές. |
| BLUEBUS | Δύο αγωγοί χωρίς πολικότητα. Μεταφέρουν τόσο την τροφοδοσία όσο και τα δεδομένα· δεν είναι γενικοί ακροδέκτες +/−. |
| FLASH | Έξοδος για φάρο 12 V DC, έως 21 W· π.χ. ELDC. Χρησιμοποιήστε τη συνδεσμολογία που προβλέπεται για το συγκεκριμένο φωτιστικό· μην συγχέετε τη θέση +/− αυτής της εξόδου με τη βοηθητική τροφοδοσία SbS/STOP. |
| OGI | Ένδειξη ανοιχτής πύλης, 24 V DC, έως 4 W. Για φωτισμό ευαίσθητο στην πολικότητα, τηρήστε τις σημάνσεις της πραγματικής εξόδου και του φωτιστικού. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, έως 15 VA· εναλλασσόμενη τροφοδοσία χωρίς +/−. |
| SbS, OPEN, CLOSE | Είσοδοι εντολών για ξηρή επαφή NO. Μην εφαρμόζετε εξωτερική τάση σε αυτές. |
| STOP | Ξηρές επαφές NO/NC ή ωμική ακμή ασφαλείας 8,2 kΩ, ανάλογα με την επιλεγμένη συνδεσμολογία. Η είσοδος αναγνωρίζεται κατά την εκμάθηση των συσκευών· μην εφαρμόζετε εξωτερική τάση σε αυτήν. |
Οι συσκευές BlueBUS συνδέονται παράλληλα. Κάθε ζεύγος φωτοκυττάρων πρέπει να έχει τη σωστή διεύθυνση για την επιθυμητή απόκριση· μετά από αλλαγή συσκευών, επαναλάβετε την εκμάθηση. Συνδεσμολογία και διευθύνσεις φωτοκυττάρων MC824HR30. Τα φωτοκύτταρα με ρελέ δεν συνδέονται απευθείας στο BlueBUS. Ο φάρος ELAC 230 V δεν συνδέεται σε αυτήν την έξοδο FLASH 12 V DC.
Πρώτη εκκίνηση και έλεγχοι ασφαλείας
Η εγκατάσταση απαιτεί κατάλληλη ευαίσθητη ακμή ασφαλείας για τον περιορισμό των δυνάμεων πρόσκρουσης. Ο τύπος και η θέση της καθορίζονται με βάση τα επικίνδυνα σημεία της πύλης. Τα φωτοκύτταρα και η ρύθμιση της δύναμης δεν υποκαθιστούν από μόνα τους τον πλήρη έλεγχο ασφαλείας.
- Απασφαλίστε τον μηχανισμό κίνησης και ελέγξτε χειροκίνητα όλη τη διαδρομή, την ευθυγράμμιση, τη σταθερή στερέωση, και τα δύο στοπ και την απορροή. Το φύλλο δεν πρέπει να σκαλώνει ούτε να κινείται μόνο του.
- Επανασυνδέστε τον μηχανισμό απασφάλισης. Ελέγξτε το μοτέρ, τον κωδικοποιητή, το PE, τα στοιχεία ασφαλείας και τα εξαρτήματα.
- Με αποσυνδεδεμένη τροφοδοσία, ρυθμίστε τον σωστό τύπο μοτέρ στον επιλογέα 12 θέσεων. Στη συνέχεια, ενεργοποιήστε την τροφοδοσία και ελέγξτε την κατάσταση των εισόδων.
- Εκτελέστε την εκμάθηση συσκευών και θέσεων. Παρακολουθήστε τη φορά και τη σειρά των φύλλων· αν η κίνηση είναι λανθασμένη ή απρόσμενη, σταματήστε αμέσως. Πριν από την επισκευή της συνδεσμολογίας, αποσυνδέστε τόσο το δίκτυο όσο και την εφεδρική τροφοδοσία.
- Ελέγξτε έναν πλήρη κύκλο, τις επιβραδύνσεις, τα στοπ και την απασφάλιση. Ελέγξτε ξεχωριστά κάθε ζεύγος φωτοκυττάρων, την ακμή ασφαλείας και τυχόν διάταξη έκτακτης διακοπής.
- Πριν από την παράδοση, μετρήστε επαγγελματικά τις ενεργές δυνάμεις. Στερεώστε στον μηχανισμό κίνησης την οδηγία χειροκίνητης απασφάλισης και ενημερώστε τον χρήστη για τον χειρισμό, την απασφάλιση και τη συντήρηση. Μη χρησιμοποιείτε την πύλη πριν ολοκληρωθούν όλοι οι έλεγχοι.
MC824HR30: επιλογή μοτέρ BFAB5024
Στον επιλογέα 12 θέσεων, ρυθμίστε DIP 6 = ON· όλα τα υπόλοιπα DIP 1–12 = OFF. Η ρύθμιση γίνεται με αποσυνδεδεμένη τροφοδοσία, πριν από την εκμάθηση θέσεων. Μετά την αλλαγή επιλογής μοτέρ, πρέπει να γίνει εκ νέου εκμάθηση των θέσεων.
Κατά τον χειρισμό μέσω Oview, το BFAB5024 εμφανίζεται ως BM5024. Χρησιμοποιήστε τη ρύθμιση που προβλέπεται για αυτό το μοτέρ.
MC824HR30: εκμάθηση συσκευών
Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Open και Stop/Set. Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 3 s, αφήστε τα κουμπιά. Μετά την ολοκλήρωση, το STOP πρέπει να παραμένει αναμμένο και οι L1 και L2 να σβήσουν· οι L3 και L4 μπορεί να αναβοσβήνουν αν δεν έχουν ακόμη εκμαθηθεί οι θέσεις. Επαναλάβετε την εκμάθηση μετά από αλλαγή των συσκευών BlueBUS ή STOP.
MC824HR30: αυτόματη εκμάθηση θέσεων
Πριν από την εκμάθηση, ελέγξτε τη συνδεσμολογία, τη σωστή επιλογή μοτέρ, τη λειτουργία των στοιχείων ασφαλείας και τη ρύθμιση των μηχανικών στοπ. Πρέπει πρώτα να έχει ολοκληρωθεί η εκμάθηση των συσκευών. Σε περίπτωση ενός μοτέρ, είναι συνδεδεμένο το M2/ENC2. Παρακολουθείτε την κίνηση έχοντας οπτική επαφή.
- Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Stop/Set και Close. Όταν οι L3 και L4 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 5 s, αφήστε και τα δύο κουμπιά.
- Σε δίφυλλη πύλη, πρώτα το M1 κλείνει αργά μέχρι το μηχανικό στοπ και έπειτα το M2. Ακολουθεί αργό άνοιγμα του M2 και του M1 μέχρι τα στοπ και γρήγορο κλείσιμο και των δύο φύλλων.
- Μετά την επιτυχή εκμάθηση, οι L3 και L4 σβήνουν. Ελέγξτε έναν πλήρη κύκλο και τα στοιχεία ασφαλείας.
Σε περίπτωση λανθασμένης φοράς ή σειράς, διακόψτε αμέσως την εκμάθηση με το κουμπί Open ή Close. Πριν ελέγξετε τη συνδεσμολογία, αποσυνδέστε τόσο το δίκτυο όσο και την εφεδρική τροφοδοσία. Αν αντιμετασταθούν τα M1/M2, ο τεχνικός πρέπει να μεταφέρει και τα αντίστοιχα ζεύγη ENC1/ENC2· αν αντιστραφεί η φορά, πρέπει να ελέγξει το ζεύγος τροφοδοσίας του μοτέρ. Στη συνέχεια, επαναλάβετε την εκμάθηση.
Αν η εκμάθηση διακοπεί από φωτοκύτταρο ή την είσοδο STOP, η L1 αρχίζει να αναβοσβήνει. Αποκαταστήστε την αιτία και ξεκινήστε ξανά την αυτόματη εκμάθηση· μην παρακάμπτετε τα στοιχεία ασφαλείας. Λεπτομερής διαδικασία και πρόσθετες λειτουργίες εκμάθησης MC824HR30.
Ρυθμίσεις, τηλεχειριστήρια και επαναφορά
Η κεντρική μονάδα ρυθμίζει τη δύναμη, την ταχύτητα, τον χρόνο παύσης πριν από το αυτόματο κλείσιμο, το μερικό άνοιγμα και τη σειρά των φύλλων. Μετά από αλλαγή, ελέγξτε τις δυνάμεις ασφαλείας και τα προστατευτικά στοιχεία. Η αύξηση της δύναμης δεν διορθώνει την κακή μηχανική εγκατάσταση.
- Προγραμματισμός MC824HR30 – λειτουργίες και τιμές
- Σύζευξη τηλεχειριστηρίου ανάλογα με τον εγκατεστημένο δέκτη
- LED και φωτεινές ενδείξεις MC824HR30
Η διαγραφή των ασύρματων τηλεχειριστηρίων και η επαναφορά της κεντρικής μονάδας είναι διαφορετικές ενέργειες. Μετά τη διαγραφή των ρυθμίσεων απαιτείται νέα εκμάθηση. Ακολουθήστε τη διαδικασία για τη συγκεκριμένη πλακέτα και τον δέκτη.
Αντιμετώπιση προβλημάτων
| Ένδειξη | Τι πρέπει να ελέγξετε |
|---|---|
| Το φύλλο δεν μετακινείται χειροκίνητα | Απασφάλιση, μεντεσέδες, σύνδεση των μοχλών, ευθυγράμμιση αξόνων και ξένα αντικείμενα στο κουτί. Μην επιχειρείτε να κινήσετε με δύναμη την μπλοκαρισμένη πύλη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο παραμένει ακίνητο | Εμπλοκή του μηχανισμού απασφάλισης και σύνδεση των μοχλών. Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. |
| Λανθασμένη κατεύθυνση ή σειρά | Αντιστοίχιση M1/ENC1 και M2/ENC2, επιλογή κινητήρα και νέα εκμάθηση. |
| Η πύλη σταματά ή κινείται προς τα πίσω | Ελέγξτε την ελεύθερη κίνηση, για εμπόδια, φωτοκύτταρα, ακμή ασφαλείας και Ένδειξη LED της μονάδας ελέγχου. Αφού αντιμετωπίσετε την αιτία, εκτελέστε δοκιμές ασφαλείας. |
| Νερό στο κουτί | Αποστράγγιση, επικαθίσεις, επιστροφή νερού και καλωδίωση. Σε περίπτωση φθαρμένου καλωδίου ή εισροής νερού σε σύνδεση, θέστε τη συσκευή εκτός λειτουργίας. |
| Το τηλεχειριστήριο δεν ανταποκρίνεται | Ελέγξτε την μπαταρία του τηλεχειριστηρίου, την αντιστοίχισή του, τον δέκτη και την κεραία· σύζευξη τηλεχειριστηρίου. |
Συντήρηση
Η συντήρηση από εξειδικευμένο τεχνικό πρέπει να γίνεται τουλάχιστον κάθε 6 μήνες, και συχνότερα σε περίπτωση εντατικής χρήσης ή δυσμενών συνθηκών περιβάλλοντος. Πριν από τον καθαρισμό ή οποιαδήποτε επέμβαση, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Μη χρησιμοποιείτε την πύλη αν έχει υποστεί ζημιά ή κολλάει, μέχρι να επισκευαστεί.
- Αφαιρείτε λάσπη, φύλλα και πέτρες από το κουτί και διατηρείτε την αποστράγγιση ελεύθερη.
- Ο τεχνικός ελέγχει για διάβρωση, καλώδια, βίδες, μεντεσέδες, μοχλούς και στοπ· αντικαθιστά τα φθαρμένα εξαρτήματα.

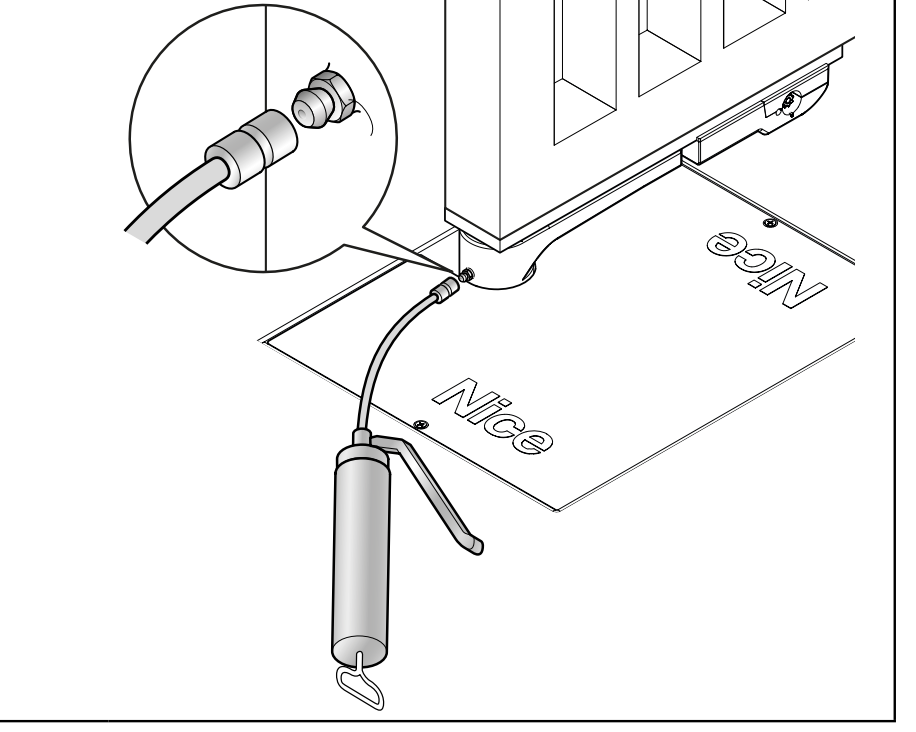

- Λιπαίνετε τα προβλεπόμενα κινούμενα σημεία επαφής μέσω του γρασαδόρου, χρησιμοποιώντας κατάλληλο λιπαντικό. Ελέγξτε την ελεύθερη κίνηση και τη λειτουργία της απασφάλισης.
- Μετά τη συντήρηση, δοκιμάστε τη χειροκίνητη λειτουργία, έναν πλήρη αυτόματο κύκλο και κάθε προστατευτικό στοιχείο.

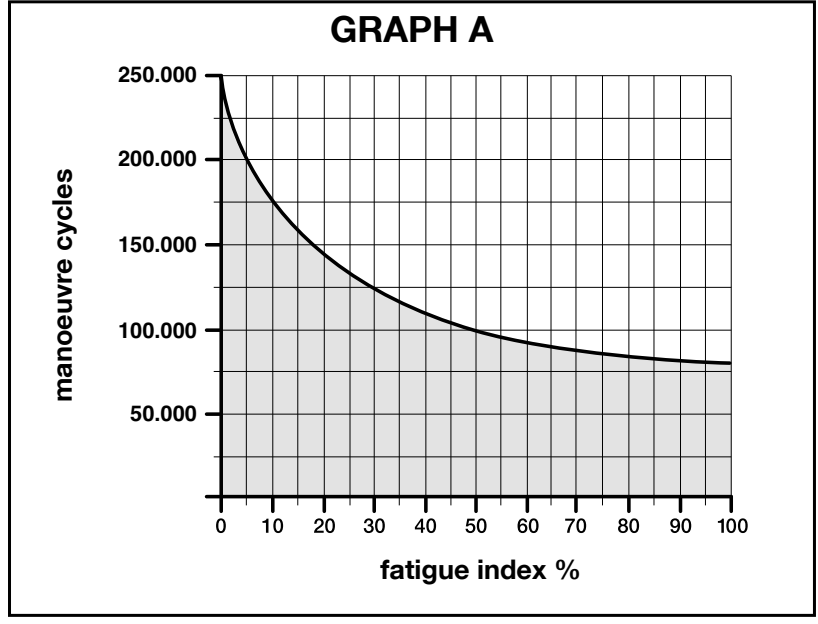

Ενδεικτική διάρκεια ζωής
Η διάρκεια ζωής εξαρτάται από το βάρος και το μήκος του φύλλου, καθώς και από τις συνθήκες περιβάλλοντος. Αθροίστε τον δείκτη για τον αντίστοιχο συνδυασμό και τις πρόσθετες σχετικές επιδράσεις. Πρέπει πρώτα να τηρούνται τα όρια χρήσης· ο δείκτης διάρκειας ζωής δεν επιτρέπει τη χρήση βαρύτερου φύλλου. Το γράφημα δείχνει τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση, όχι εγγύηση ή αριθμό ετών. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών σε ποσοστά και ο κατακόρυφος τον αριθμό κύκλων.
Για θερμοκρασία πάνω από 40 °C ή κάτω από 0 °C, ή για υγρασία πάνω από 80 %, προσθέστε 15 %. Η συμπαγής πλήρωση προσθέτει 20 % και το ανεμώδες περιβάλλον επιπλέον 15 %.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής |
|---|---|---|
| Έως 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % 4,01–5 m: 30 % |  |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % 4,01–5 m: 40 % | |
| 351–550 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % 4,01–5 m: 50 % | |
| 551–750 kg | 2,01–3 m: 40 % 3,01–4 m: 50 % 4,01–5 m: — | |
| 751–900 kg | 2,01–3 m: 50 % 3,01–4 m: — 4,01–5 m: — | |
| Θερμοκρασία / υγρασία | +15 % | |
| Συμπαγής πλήρωση | +20 % | |
| Ανεμώδες περιβάλλον | +15 % |
Παράδειγμα: φύλλο 3 m / 500 kg έχει δείκτη 30 %. Σε ανεμώδες περιβάλλον προσθέστε 15 %, δηλαδή σύνολο 45 %. Προστίθενται επίσης τυχόν άλλες σχετικές επιδράσεις.
Οι αναφερόμενοι συνδυασμοί αφορούν φύλλα με μήκος άνω των 2 m. Για μικρότερο φύλλο ή για συνδυασμό που δεν είναι σαφής, επικοινωνήστε μαζί μας αναφέροντας το μήκος, το βάρος, την πλήρωση και τον απαιτούμενο αριθμό κύκλων.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | NICE BFAB5024 |
|---|---|
| Τάση κινητήρα | 24 V DC, ξεχωριστή από την τροφοδοσία δικτύου της μονάδας ελέγχου |
| Έλεγχος νέας διάταξης | MC824HR30 / MCA1R30, δίκτυο 230 V AC |
| Κωδικοποιητής | Μαγνητικός, με ξεχωριστή σύνδεση ENC |
| Μέγιστο ρεύμα / ισχύς | 7 A / 170 W |
| Ροπή | Μέγιστη 400 Nm· ονομαστική 100 Nm |
| Ταχύτητα περιστροφής | Χωρίς φορτίο 0,8 στροφές/λεπτό· στην ονομαστική ροπή 0,65 στροφές/λεπτό |
| Άνοιγμα 90° | Περίπου 23 s κατά την ονομαστική κίνηση, χωρίς εκκίνηση και επιβράδυνση. |
| Λειτουργία με άνοιγμα 90° | 45 κύκλοι/h με ονομαστικό φορτίο· με 180° και BMA1, οι μισοί |
| Συνήθης γωνία ανοίγματος | Έως 110°· με BMA1 έως 360° για φύλλο έως 3,5 m |
| Βαθμός προστασίας / θερμοκρασία λειτουργίας | IP67 / −20 έως +50 °C |
| Καλώδιο τροφοδοσίας | 2 m· η προέκταση και οι συνδέσεις πρέπει να βρίσκονται εκτός του κουτιού |
| Βάρος κινητήρα | 13,3 kg· το κουτί υπολογίζεται χωριστά |
| Χαλύβδινο κουτί | BFABBOX – 20,3 kg |

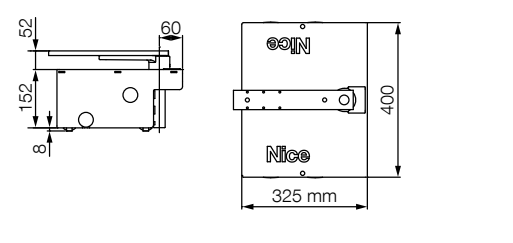

| Διαστάσεις κουτιού σύμφωνα με το σχέδιο | 400 × 325 mm, ύψος σώματος 152 mm· τηρήστε επίσης τη θέση του πείρου και τον άξονα των μεντεσέδων |
Η μέγιστη ροπή και η μέγιστη ισχύς εισόδου δεν αποτελούν τιμές συνεχούς φορτίου. Κατά τον σχεδιασμό της εκσκαφής και του ύψους του φύλλου, ακολουθήστε το σχέδιο και τις διαστάσεις του κουτιού που παραδόθηκε. Οι διαστάσεις του ίδιου του μοτέρ δεν υποκαθιστούν τις διαστάσεις του κουτιού.
