Εξαρτήματα για αναρτημένες πύλες

Εφαρμογή εξαρτημάτων για αναρτημένες πύλες

Τα εξαρτήματα αποτελούν λύση για αναρτημένες συρόμενες πύλες. Προϋπόθεση για τη χρήση είναι να υπάρχει επαρκώς ανθεκτική επιφάνεια (οροφή, τοίχος, δοκός κ.λπ.) στην οποία μπορεί να στερεωθεί ο μηχανισμός.

Αναρτημένες πύλες

Υπάρχουν αρκετοί λόγοι για να επιλέξετε την ανάρτηση της πύλης αντί για κύλιση σε ράγα ή σε αυτοφερόμενη βάση:

Ανώμαλο έδαφος
Ανάγκη αποφυγής εμποδίου, όπως η ράγα
Τοποθέτηση της πύλης σε υπερυψωμένο σημείο
Ανεπαρκής χώρος για το άνοιγμα αυτοφερόμενης πύλης

Άλλες χρήσεις του συστήματος ανάρτησης

Το σύστημα ανάρτησης μπορεί φυσικά να χρησιμοποιηθεί και για άλλες κατασκευές. Είναι κατάλληλο για κάθε περίπτωση όπου χρειάζεται να μετακινείτε αντικείμενα πάνω από το έδαφος ή το δάπεδο: Είναι κατάλληλο για κάθε περίπτωση όπου χρειάζεται να μετακινείτε αντικείμενα πάνω από το έδαφος ή το δάπεδο:

αναρτημένες πόρτες, χωρίσματα, διαχωριστικά και σκίαστρα – όπου χρειάζεται εξοικονόμηση χώρου σε σχέση με το άνοιγμα με φύλλο και εύκολη εγκατάσταση που μπορείτε να κάνετε μόνοι σας
Γερανογέφυρες και συστήματα χειρισμού φορτίων – το σύστημα αυτό μπορεί να χρησιμοποιηθεί και ως απλό σύστημα μεταφοράς ή γερανογέφυρα για τη διακίνηση αντικειμένων σε γκαράζ, αποθήκη ή χώρο παραγωγής

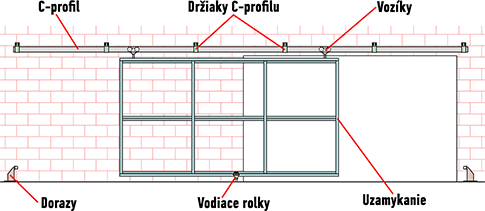

Εξαρτήματα του συστήματος ανάρτησης

Ο μηχανισμός της αναρτημένης κατασκευής αποτελείται από τα ακόλουθα βασικά μέρη:
Φέρον μέρος	- Προφίλ C στερεώνεται στην οροφή, σε δοκό ή σε τοίχο. - Τα φορεία ανάρτησης κινούνται μέσα στο προφίλ C και στο κάτω μέρος τους στερεώνεται η αναρτημένη πύλη - τα στηρίγματα του προφίλ C με τα οποία μπορείτε να στερεώσετε το προφίλ C
Οδηγό μέρος	- τα ράουλα οδηγού εμποδίζουν την εγκάρσια κίνηση της πύλης - τα στοπ ορίζουν τις τελικές θέσεις της συρόμενης πύλης
Προαιρετικά εξαρτήματα	- κλειδαριές για την ασφάλιση της αναρτημένης πύλης - οι χειρολαβές για άνετο χειροκίνητο χειρισμό

Στερέωση στη δομική κατασκευή

Προσφέρουμε το σύστημα στερέωσης στη δομική κατασκευή σε εκδόσεις για τοποθέτηση σε:

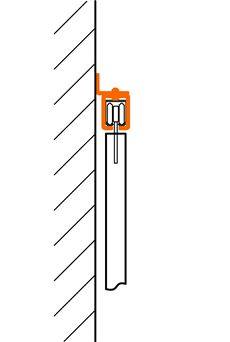

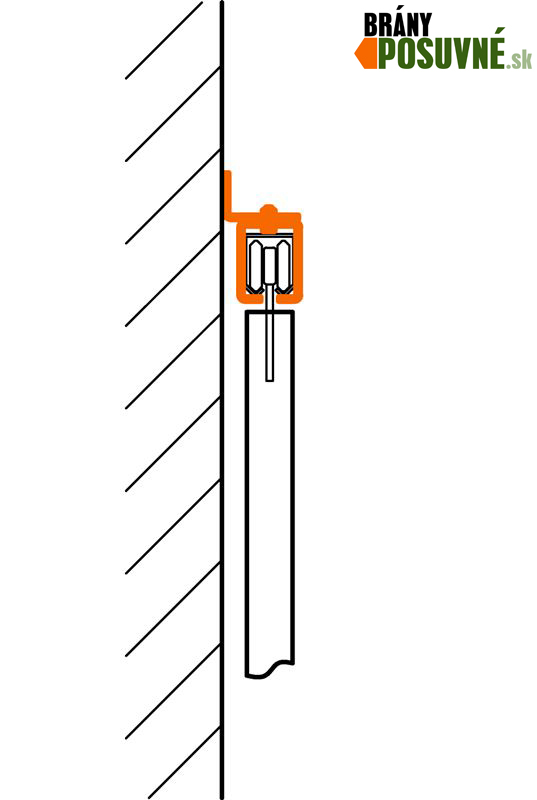

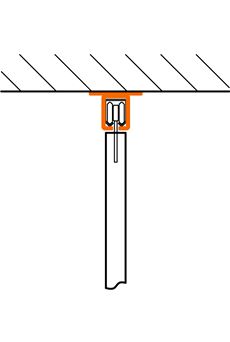

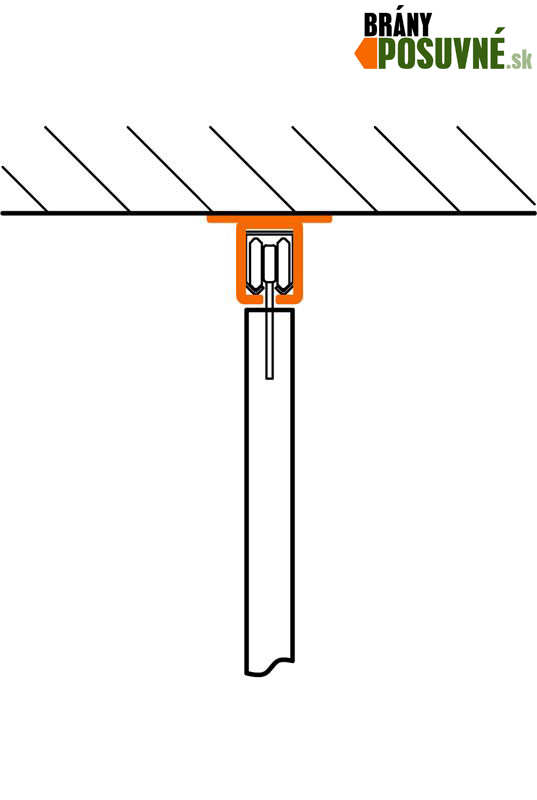

Οριζόντια επιφάνεια ή δοκό	Κατακόρυφη επιφάνεια ή στύλο

Και στις δύο περιπτώσεις, τα στηρίγματα μπορούν να στερεωθούν με βίδες, χημικά βύσματα και μηχανικά αγκύρια ή με συγκόλληση. Ωστόσο, είναι σημαντικό να λάβετε υπόψη ότι το δομικό στοιχείο στο οποίο αγκυρώνετε πρέπει να έχει επαρκή φέρουσα ικανότητα, ανάλογα με το προβλεπόμενο βάρος της πύλης. Το ίδιο ισχύει και για τις αποστάσεις μεταξύ των επιμέρους στηριγμάτων, οι οποίες δεν πρέπει να είναι υπερβολικά μεγάλες. Έτσι, κατά την κίνηση των φορείων δεν θα πρέπει να παρουσιάζεται κάμψη στο φέρον προφίλ C.

Για ομαλή και σταθερή κύλιση, η αναρτημένη πύλη πρέπει να ασφαλίζεται από την εγκάρσια ταλάντωση. Για τον σκοπό αυτό προσφέρουμε διάφορους τύπους ράουλων οδηγού, τα οποία μπορούν να χρησιμοποιηθούν με διαφορετικούς τρόπους ή να συνδυαστούν κατάλληλα.

Για τη συγκράτηση της πύλης στο κάτω μέρος, μπορείτε να επιλέξετε έναν από τους δύο βασικούς τρόπους οδήγησης:

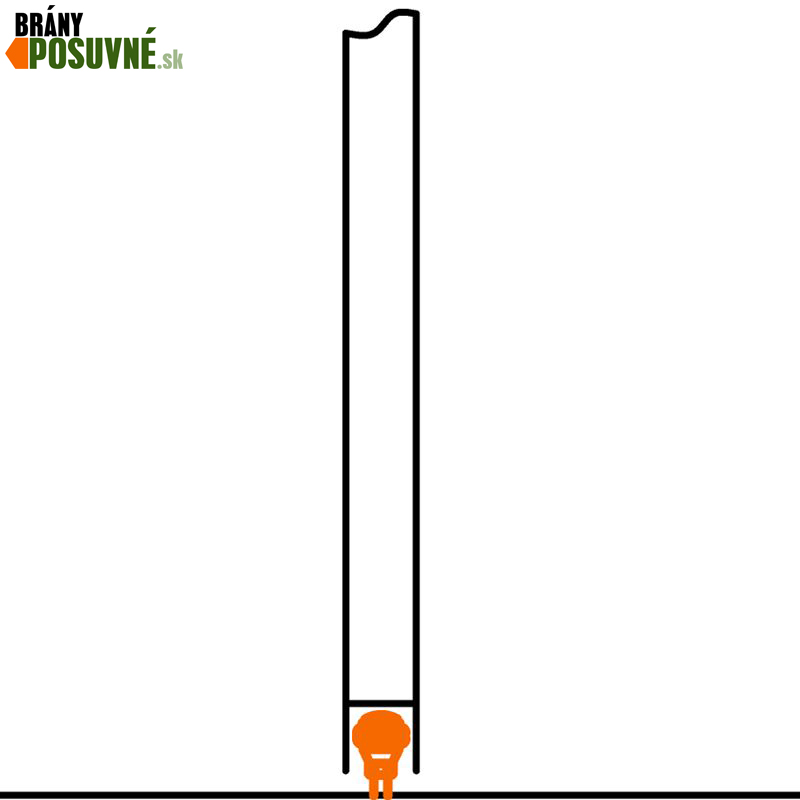

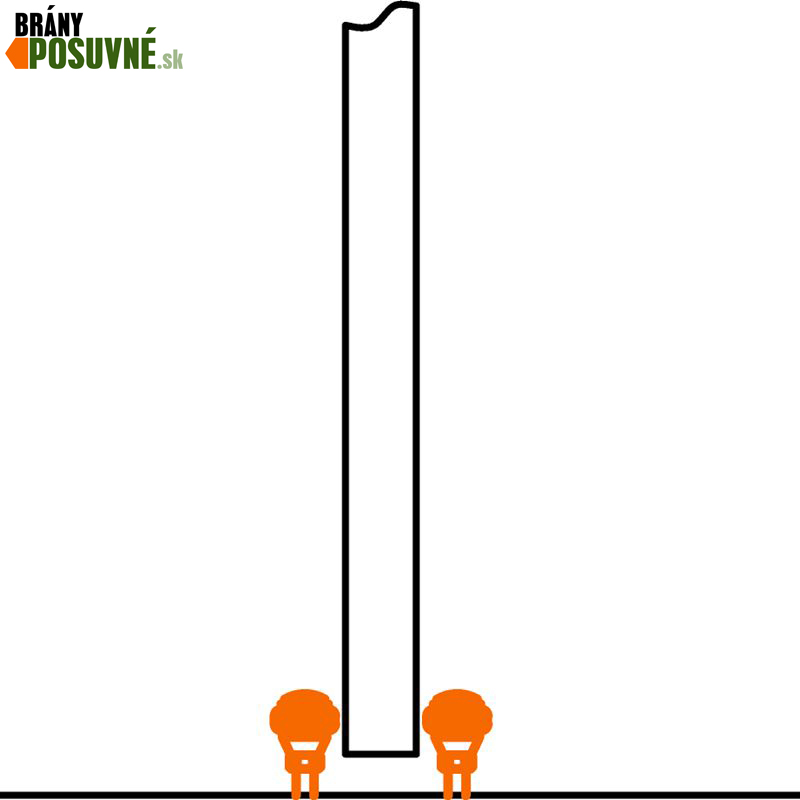

Ράουλα οδηγού και στις δύο πλευρές της πύλης	Ράουλα οδηγού τοποθετημένα μέσα στο προφίλ

Επιλογή προφίλ C και φορείων

Για τη σωστή λειτουργία του συστήματος ανάρτησης, επιλέξτε κατάλληλη διάσταση προφίλ C και τα αντίστοιχα φορεία. Καθοριστικοί παράγοντες για την επιλογή είναι οι διαστάσεις και το βάρος της πύλης. Αν τηρούνται οι βέλτιστες αποστάσεις μεταξύ των επιμέρους στηριγμάτων του προφίλ C, η φέρουσα ικανότητα του συστήματος εξαρτάται όχι από το προφίλ C, αλλά από τα φορεία ανάρτησης. Γι’ αυτό, πρέπει να εξετάσετε εκ των προτέρων τη διάταξή τους και το προβλεπόμενο φορτίο.

Για την επιλογή φορείου, μπορείτε να χρησιμοποιήσετε τον ακόλουθο πίνακα φέρουσας ικανότητας:

Φέρουσα ικανότητα κάθε φορείου
Φορείο	μικρό		μεσαίο		μεγάλο
Αριθμός ράουλων	2	4	2	4	2	4
Φέρουσα ικανότητα	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Όταν χρησιμοποιούνται περισσότερα φορεία σε μία πύλη, δεν μειώνεται πάντα το φορτίο που αντιστοιχεί σε κάθε φορείο. Για να γίνει πιο κατανοητό, παραθέτουμε διαγράμματα κατανομής του φορτίου με τη χρήση δύο, τριών και τεσσάρων φορείων:

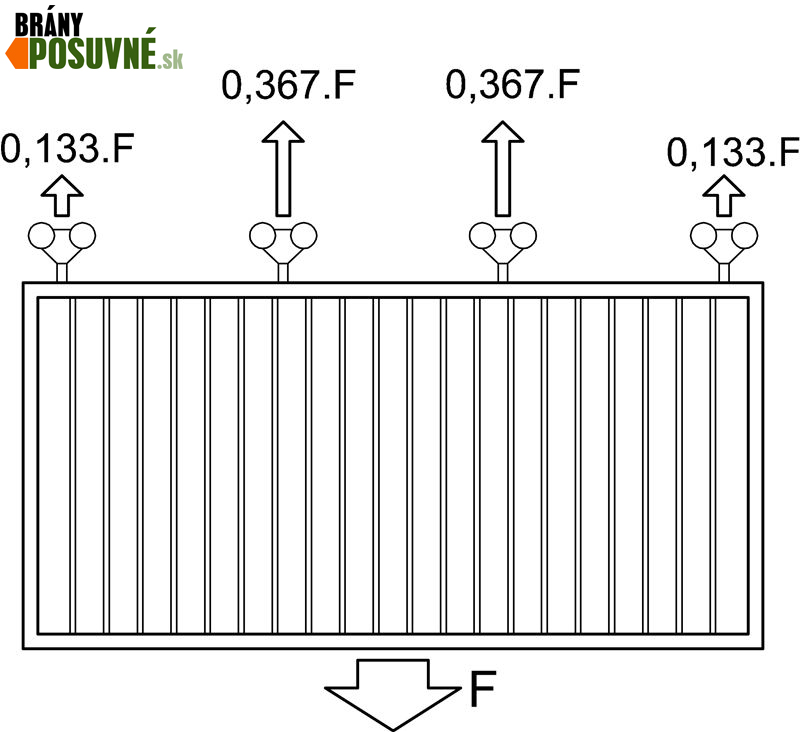

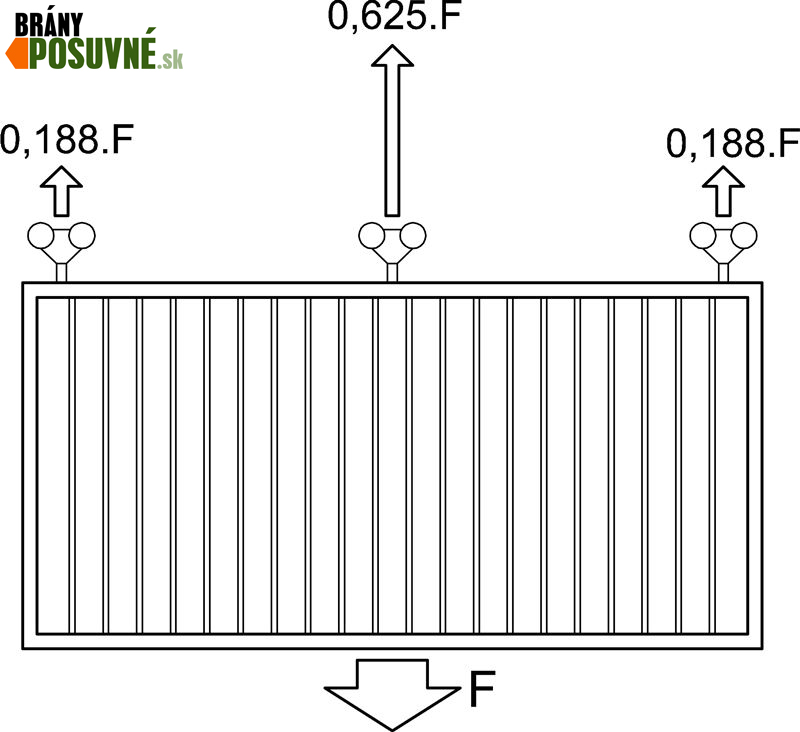

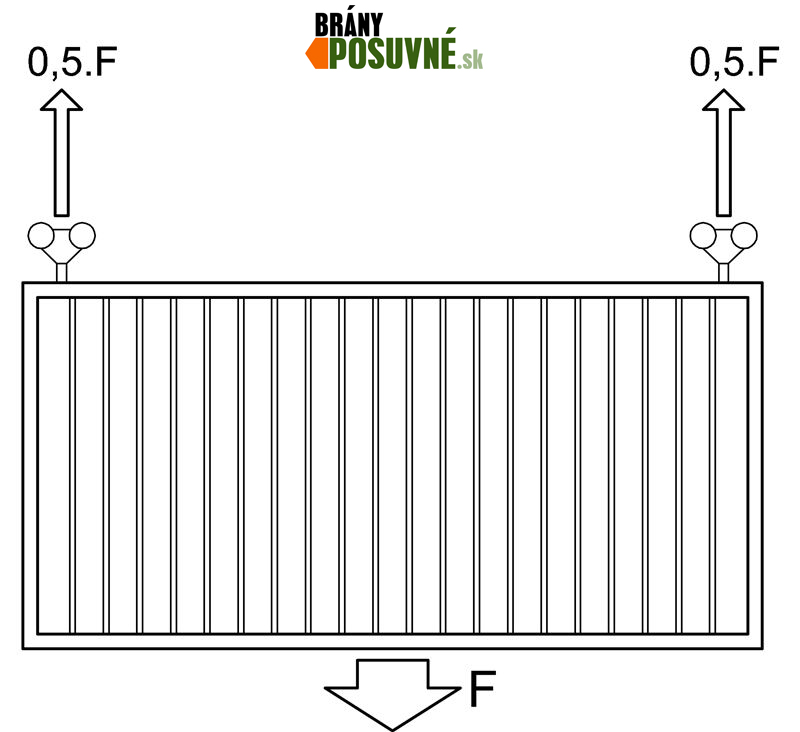

Φορτίο με δύο φορεία	Φορτίο με τρία φορεία	Φορτίο με τέσσερα φορεία

(Το παράδειγμα δείχνει ότι το φορτίο ανά φορείο με τη χρήση τριών φορείων είναι μεγαλύτερο από ό,τι με τη χρήση δύο φορείων)

Δεν ξέρετε ποια εξαρτήματα θα χρειαστείτε για την αναρτημένη πύλη; Ο οδηγός για αναρτημένες συρόμενες πύλες μας βοηθά να επιλέξετε προφίλ C, φορεία, στηρίγματα, οδηγούς και άλλα εξαρτήματα.
