Περιγραφή του προϊόντος NICE M-Fab MFAB3024HS - μεμονωμένος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, έως 3 m/300 kg ανά φύλλο
Το NICE M-FAB MFAB3024HS είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός κίνησης με κινητήρα 24 V DC και μαγνητικό κωδικοποιητή για ένα φύλλο αυλόπορτας. Δεν περιλαμβάνει μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC824HR30. Για δύο φύλλα χρειάζεστε δύο μοτέρ και μία κατάλληλη μονάδα ελέγχου.
Ο κινητήρας είναι κρυμμένος κάτω από τον άξονα των μεντεσέδων, ώστε να μην αλλοιώνει την εμφάνιση της αυλόπορτας. Είναι κατάλληλος και για περιπτώσεις όπου δεν υπάρχει χώρος δίπλα στο φύλλο για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης. Το ίδιο το κουτί αποτελεί το κάτω στήριγμα του φύλλου. Τα 24 V είναι η τάση του κινητήρα· η MC824HR30 τροφοδοτείται από το δίκτυο με 230 V AC.
Η έκδοση HighSpeed προορίζεται για ταχύτερη διέλευση. Το άνοιγμα στις 90° διαρκεί περίπου 8 δευτερόλεπτα χωρίς επιτάχυνση και επιβράδυνση. Η ταχύτητα δεν υποκαθιστά τον έλεγχο ασφαλείας· η καταλληλότητα καθορίζεται από το μήκος, το βάρος και την κατασκευή του φύλλου.
Έλεγχος και συμβατά παρελκόμενα
Και οι δύο κινητήρες M-FAB 24 V χρησιμοποιούν τη μονάδα ελέγχου MC824H με εισόδους κωδικοποιητή. Η MC824L δεν αποτελεί κατάλληλο ανταλλακτικό για αυτόν τον κινητήρα. Για την παλαιότερη MC824HR10, ακολουθήστε τη διαδικασία ανάλογα με την πλακέτα που είναι πράγματι εγκατεστημένη· μην εφαρμόζετε τις ρυθμίσεις της MC824HR30 σε άλλη γενιά.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Σύνδεση. |
|
| Φάρος | Σήμανση κίνησης. Η τροφοδοσία και το επιτρεπόμενο φορτίο καθορίζονται από την κεντρική μονάδα· χαρακτηριστικά εξόδων. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε με βάση την τάση και το μέγιστο φορτίο της εξόδου FLASH της μονάδας που είναι πράγματι εγκατεστημένη. |
| Φωτοκύτταρα | Προστασία της διόδου διέλευσης ανάλογα με τη θέση και τον τρόπο λειτουργίας. Σύνδεση και ρύθμιση. |
Συνδέστε τα ενσύρματα ζεύγη BlueBUS στον ακροδέκτη BLUEBUS. Τα EPMOW απαιτούν ραδιοδιεπαφή NICE IBW συνδεδεμένη στο BlueBUS· δεν συνδέονται απευθείας με καλώδια όπως τα EPMB. Στο FT210B, ο πομπός που βρίσκεται στο φύλλο τροφοδοτείται από μπαταρία, ενώ ο δέκτης συνδέεται με δύο καλώδια στο BlueBUS. Το FT210B μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. Τα φωτοκύτταρα με ρελέ συνδέονται στις εισόδους επαφών, όχι στο BlueBUS. |
| Πομπός | Τηλεχειριστήριο. Ο τύπος κωδικοποίησης πρέπει να αντιστοιχεί στον εγκατεστημένο δέκτη. Το ON3ELR αντιστοιχεί στο OXILR· το ON3EBD στο OXIBD. Σύζευξη τηλεχειριστηρίων. | |
| Δέκτης | Δέκτης για σύνδεση στην υποδοχή της μονάδας ελέγχου SM. Τα OXIBD και OXILR χρησιμοποιούν διαφορετικά ραδιοσυστήματα· επιλέξτε πομπούς ανάλογα με τον δέκτη. |
|
| Κεραία | Καλύτερη λήψη από το τηλεχειριστήριο. Συνδέστε την κεραία στον εγκατεστημένο δέκτη· για το OXIBD, απευθείας στους ακροδέκτες κεραίας του. | |
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Το EDSWG πρέπει να είναι συμβατό με τον ραδιοδέκτη· το EDSB χρησιμοποιεί BlueBUS και απαιτεί εκμάθηση των συσκευών στη συνέχεια. | |
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς τάση στην είσοδο βηματικής λειτουργίας, ανοίγματος ή κλεισίματος. | |
| Ηλεκτρικές κλειδαριές | Συνιστάται η ασφάλιση φύλλου με μήκος άνω των 2,5 m· έξοδος για κλειδαριά. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά την εγκατάσταση εκτελέστε εκμάθηση των συσκευών. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Ελέγξτε την μπαταρία ανάλογα με τη γενιά και τον σύνδεσμο της μονάδας ελέγχου. |
Για MC824HR30 NICE PSS324. Η παλαιότερη PS324 στο MC824HR30 απαιτεί απενεργοποιημένη λειτουργία Standby (L4 = OFF) και καλώδιο CABLA11 και αντίστοιχη ρύθμιση· σύνδεση εφεδρικής τροφοδοσίας. |
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|

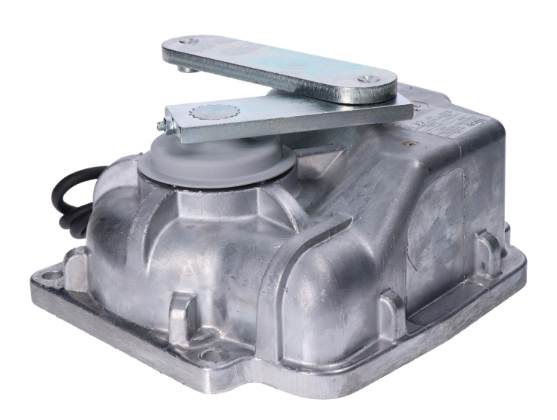

| Μοτέρ MFAB3024HS | Ένα μοτέρ 24 V με μαγνητικό κωδικοποιητή, καλώδιο τροφοδοσίας μήκους 2 m, βραχίονα σύνδεσης και μηχανικό στοπ κλεισίματος. |
| Κουτί θεμελίωσης | MFABBOX από χάλυβα με ηλεκτροφορητική επεξεργασία ή από ανοξείδωτο χάλυβα MFABBOXI. Το κουτί περιλαμβάνει στοπ ανοίγματος. Δεν περιλαμβάνεται στο μεμονωμένο μοτέρ. |
| Χειροκίνητη απασφάλιση | NICE MEA2 με κλειδί ή NICE MEA3 με μοχλό. Ο μηχανισμός απασφάλισης πρέπει να είναι προσβάσιμος και να συνδέεται σωστά με το φύλλο της πύλης. |
| Έλεγχος και ασφάλεια | MC824HR30, φωτοκύτταρα, δέκτης, χειριστήρια και προειδοποιητικός φάρος, ανάλογα με τον εξοπλισμό της συνολικής πύλης. Δεν είναι ενσωματωμένα στο μοτέρ. |
| Μεγαλύτερη γωνία ανοίγματος | NICE MEA1 με αλυσοκίνητη μετάδοση· μόνο για φύλλα έως 2,5 m και με κατάλληλα εξωτερικά στοπ. |
Τόσο το κουτί όσο και το μοτέρ μπορούν να χρησιμοποιηθούν για δεξί και αριστερό φύλλο. Η σειρά NICE M-FAB αποτελεί συνέχεια της σειράς METRO· κατά την αντικατάσταση, ελέγξτε τη συμβατότητα του συγκεκριμένου παλαιότερου κουτιού, του βραχίονα σύνδεσης και του μηχανισμού απασφάλισης.
Σετ για ένα ή δύο φύλλα
Τα σετ περιλαμβάνουν τα εξαρτήματα κίνησης και ασφαλείας που αναφέρονται παρακάτω. Ο αριθμός των μοτέρ αντιστοιχεί στον αριθμό των φύλλων· δύο μοτέρ δεν αυξάνουν το όριο για ένα φύλλο. Κατά την επιλογή, συμβουλευτείτε το διάγραμμα καταλληλότητας.
| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|

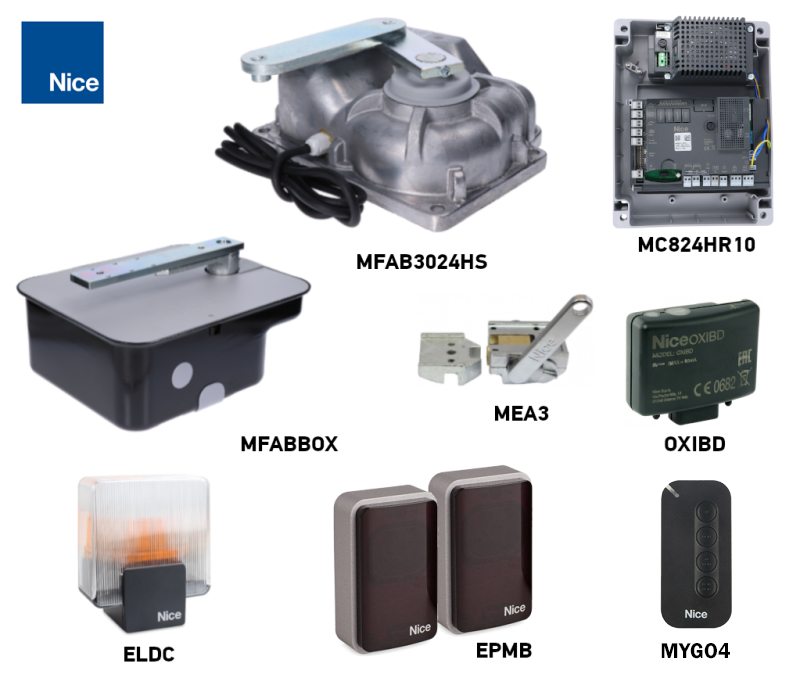

1 μοτέρ, 1 κουτί MFABBOX, 1 μηχανισμός απασφάλισης MEA3. MC824HR30, OXIBD, 1 τηλεχειριστήριο MYGO4, 1 ζεύγος EPMB και φάρος ELDC. | Μεμονωμένο μοτέρ MFAB3024HS
Ένα μοτέρ 24 V DC. Το κουτί, ο μηχανισμός απασφάλισης, ο πίνακας ελέγχου και ο εξοπλισμός ασφαλείας επιλέγονται χωριστά. |

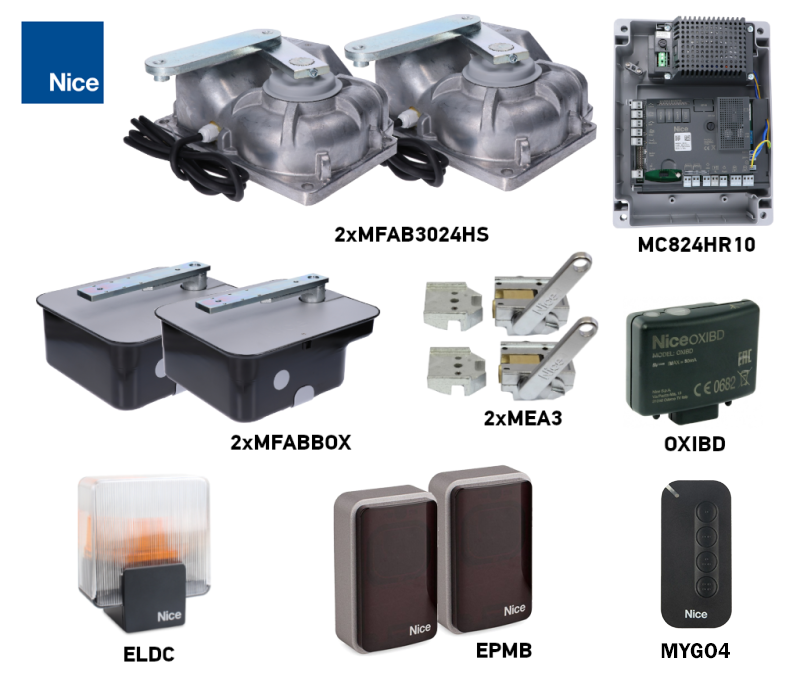

2 μοτέρ, 2 κουτιά MFABBOX, 2 μηχανισμοί απασφάλισης MEA3. MC824HR30, OXIBD, 1 τηλεχειριστήριο MYGO4, 1 ζεύγος EPMB και φάρος ELDC. |
Μήκος, βάρος και λειτουργία της πύλης
Το μέγιστο μήκος των 3 m και το μέγιστο βάρος των 300 kg δεν ισχύουν ταυτόχρονα. Στο διάγραμμα, βάρος 300 kg επιτρέπεται για φύλλο μήκους έως περίπου 1,5 m. Για μεγαλύτερο φύλλο, το επιτρεπόμενο βάρος μειώνεται. Ο συνδυασμός πρέπει να παραμένει εντός της επιτρεπόμενης περιοχής του διαγράμματος.
| Παράμετρος | Όριο και προϋπόθεση |
|---|---|
| Μήκος ενός φύλλου | Έως 3 m· σε αυτό το μήκος ισχύει μειωμένο όριο βάρους σύμφωνα με το διάγραμμα. |
| Βάρος ενός φύλλου | Έως 300 kg· για κοντό φύλλο μήκους έως περίπου 1,5 m. |
| Λειτουργία | 80 κύκλοι/ώρα· ονομαστικός κύκλος λειτουργίας μοτέρ 80%. |

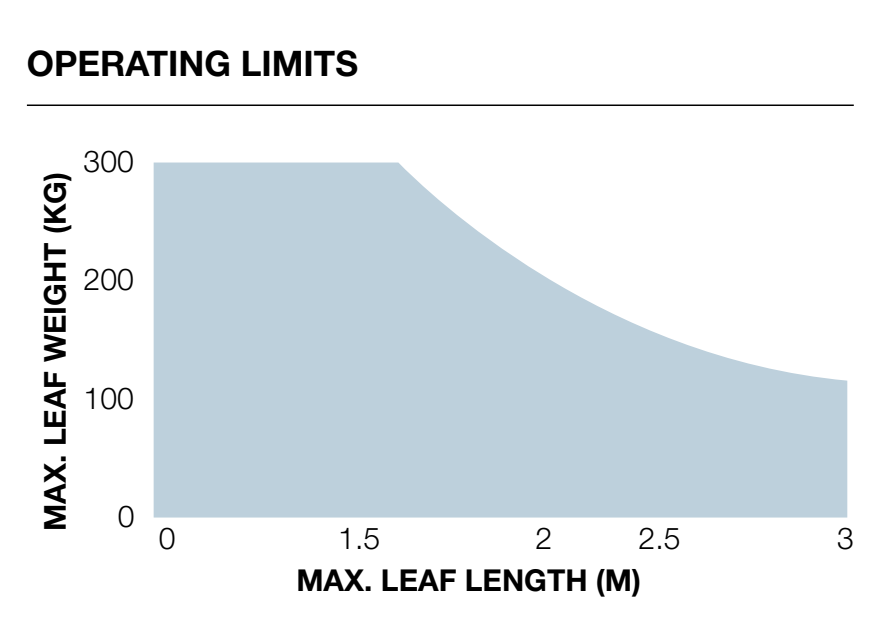

Ο οριζόντιος άξονας του διαγράμματος δείχνει το μήκος ενός φύλλου σε μέτρα και ο κατακόρυφος το βάρος του σε κιλά. Ο συνδυασμός πρέπει να βρίσκεται εντός της μπλε περιοχής· εκτός αυτής, μην χρησιμοποιείτε αυτόν τον μηχανισμό κίνησης.
Σε περίπτωση συμπαγούς πλήρωσης, ψηλής πύλης ή ισχυρού ανέμου, το επιτρεπόμενο φορτίο μπορεί να είναι χαμηλότερο. Σημαντική είναι επίσης η αντίσταση των μεντεσέδων, το σχήμα του φύλλου και η αντοχή της στήριξής του. Το φύλλο πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή και να μην ξεκινά να κινείται μόνο του όταν αφεθεί.
Κύκλος λειτουργίας 80% δεν σημαίνει συνεχή λειτουργία χωρίς διακοπή. Την πραγματική ένταση λειτουργίας επηρεάζουν η γωνία ανοίγματος, το φορτίο, η θερμοκρασία και οι ρυθμίσεις επιτάχυνσης ή επιβράδυνσης. Μεγαλύτερη γωνία επιμηκύνει την κίνηση και μειώνει τον διαθέσιμο αριθμό κύκλων.
Τοποθέτηση του κουτιού και στερέωση του φύλλου
Ο πείρος του κουτιού θεμελίωσης και όλοι οι μεντεσέδες του φύλλου πρέπει να βρίσκονται στον ίδιο άξονα. Ο άξονας περιστροφής δεν πρέπει να μεταβάλλεται κατά την κίνηση. Η κακή ευθυγράμμιση καταπονεί τόσο τον μηχανισμό κίνησης όσο και την πύλη και δεν διορθώνεται με αύξηση της δύναμης. Τοποθέτηση του κουτιού θεμελίωσης υπόγειου μηχανισμού κίνησης.
- Ελέγξτε την αντοχή και την κατάσταση του φύλλου, τον χώρο ανοίγματος και την πρόσβαση στο κάλυμμα και στον μηχανισμό απασφάλισης. Αν το φύλλο διαθέτει ενσωματωμένη ανθρωποθυρίδα, το άνοιγμά της πρέπει να εμποδίζει την κίνηση του αυτοματισμού.
- Προετοιμάστε τον λάκκο θεμελίωσης, τον προστατευτικό σωλήνα καλωδίων και έναν αποτελεσματικό σωλήνα αποστράγγισης.
- Πριν από τη σκυροδέτηση, στερεώστε στο κουτί το στήριγμα του στοπ ανοίγματος. Τηρήστε τον προσανατολισμό και τις διαστάσεις του σύμφωνα με το σχέδιο των στοπ.
- Τοποθετήστε το κουτί οριζόντια μέσα στο σκυρόδεμα, με τον πείρο ακριβώς κάτω από τον άξονα του επάνω μεντεσέ.
- Τοποθετήστε τον βραχίονα χειρισμού μαζί με τη σφαίρα στον πείρο του κουτιού. Συγκολλήστε σταθερά το φύλλο στον βραχίονα απασφάλισης σύμφωνα με το σχέδιο· το φύλλο πρέπει να παραμένει με ασφάλεια στερεωμένο στους μεντεσέδες.
- Λιπάνετε τα σημεία επαφής με κατάλληλο λιπαντικό και λιπάνετε την έδραση μέσω του γρασαδόρου.
- Τοποθετήστε το μοτέρ στη σωστή θέση. Τοποθετήστε το στήριγμα του στοπ κλεισίματος στην αντίστοιχη οπή και στερεώστε το μοτέρ με τέσσερα αυτοασφαλιζόμενα παξιμάδια και τις παρεχόμενες ροδέλες.
- Συνδέστε το μοτέρ με το φύλλο χρησιμοποιώντας τον βραχίονα σύνδεσης. Ρυθμίστε και τα δύο στοπ και ελέγξτε χειροκίνητα ολόκληρη τη διαδρομή.
- Περάστε το καλώδιο μέσα από τον προστατευτικό σωλήνα και έξω από το κουτί. Τυχόν ηλεκτρικό κουτί διακλάδωσης πρέπει να βρίσκεται έξω από το υπόγειο κουτί.
Επεξηγήσεις στο σχέδιο ευθυγράμμισης: 1 μεντεσές, 2 πείρος κουτιού, 3 βάση από σκυρόδεμα.
Επεξηγήσεις στο σχέδιο σύνδεσης του μοτέρ με το φύλλο: 1 μοχλός απασφάλισης, 2 συνδετικός μοχλός, 3 σφαιρίδιο, 4 μοχλός χειρισμού, 5 πείρος. Η ακριβής τοποθέτηση καθορίζεται από το πραγματικό κουτί και το σχέδιό του.
Το μεταλλικό σώμα του μοτέρ έχει βαθμό προστασίας IP67. Ο βαθμός προστασίας δεν υποκαθιστά την αποστράγγιση ούτε τον τακτικό καθαρισμό του κουτιού· το κουτί δεν πρέπει να παραμένει μόνιμα πλημμυρισμένο. Δεν επιτρέπονται ηλεκτρικές συνδέσεις μέσα στο κουτί θεμελίωσης. Η εγκατάσταση και η σύνδεση στο δίκτυο πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό.
Μηχανικά στοπ και γωνία ανοίγματος
Σε μια τυπική διάταξη, η μέγιστη γωνία ανοίγματος είναι 110°. Το στοπ κλεισίματος παρέχεται με το μοτέρ, ενώ το στοπ ανοίγματος με το κουτί θεμελίωσης. Ρυθμίστε τις τελικές θέσεις μετακινώντας τα στοπ· δεν πρόκειται για ηλεκτρικούς τερματικούς διακόπτες.
Με το εξάρτημα NICE MEA1 μπορεί να επιτευχθεί μεγαλύτερη γωνία, έως 360°, μόνο για φύλλο έως 2,5 m. Η μετάδοση με αλυσίδα απαιτεί κατάλληλα εξωτερικά στοπ και αξιολόγηση ολόκληρης της διαδρομής του φύλλου. Η μεγαλύτερη γωνία δεν επιτυγχάνεται μόνο με αλλαγή του προγραμματισμού της μονάδας ελέγχου.
Μετά τη ρύθμιση, σφίξτε τα ασφαλιστικά παξιμάδια των στοπ. Για φύλλο με μήκος μεγαλύτερο από 2,5 m συνιστάται ηλεκτρική κλειδαριά NICE PLA10 ή NICE PLA11· σύνδεση στην έξοδο ELS.
Σύνδεση μοτέρ και μαγνητικού κωδικοποιητή
Πριν από τη σύνδεση, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Το παρεχόμενο καλώδιο του μοτέρ έχει μήκος 2 m. Για επέκταση, χρησιμοποιήστε κατάλληλο κουτί σύνδεσης έξω από το κουτί θεμελίωσης· απαγορεύεται η ένωση αγωγών μέσα σε αυτό.
| Καλωδίωση MFAB3024HS | Σύνδεση στην MC824H |
|---|---|
| Ζεύγος αγωγών μοτέρ | Τροφοδοσία 24 V DC στις M1 ή M2. Η μονάδα ελέγχου αντιστρέφει την πολικότητα της τροφοδοσίας· δεν υπάρχει σταθερό +/−. Ελέγξτε τη λειτουργία των αγωγών σύμφωνα με τη σήμανση του παρεχόμενου μοτέρ. |
| Ζεύγος αγωγών κωδικοποιητή | ENC1 για το μοτέρ M1 ή ENC2 για το μοτέρ M2. Ο κωδικοποιητής στην MC824H δεν απαιτεί συγκεκριμένη πολικότητα· μην τον συνδέετε ποτέ στην τροφοδοσία του μοτέρ. |
| Κιτρινοπράσινος αγωγός | Αγωγός προστασίας PE· μην τον χρησιμοποιείτε για την τροφοδοσία του μοτέρ ή ως αγωγό κωδικοποιητή. |
Για ένα φύλλο, χρησιμοποιήστε M2 και ENC2, ενώ η M1 παραμένει ελεύθερη. Σε δίφυλλη διάταξη, η M2 ανοίγει πρώτη και κλείνει τελευταία, ενώ η M1 κλείνει πρώτη. Κάθε κωδικοποιητής πρέπει να αντιστοιχεί στο ίδιο μοτέρ με την καλωδίωση του μοτέρ του.
Για την MC824HR30, η καλωδίωση του μοτέρ μαζί με τον PE είναι 3 × 1,5 mm² και του κωδικοποιητή 2 × 1,0 mm²· και οι δύο καλωδιώσεις έως 10 m μεταξύ της μονάδας ελέγχου και του μοτέρ. Μπορούν να αντικατασταθούν με ένα καλώδιο 5 × 1,5 mm². Τα καλώδια πρέπει να είναι κατάλληλα για το συγκεκριμένο περιβάλλον και να προστατεύονται από το νερό. Πλήρης καλωδίωση MC824HR30.
Ακροδέκτες και τροφοδοσία εξαρτημάτων MC824HR30
| Σύνδεση | Τάση, πολικότητα και όριο |
|---|---|
| Βοηθητική τροφοδοσία | + είναι ο αριστερός ακροδέκτης του ζεύγους SbS, − είναι ο δεξιός ακροδέκτης του ζεύγους STOP, όταν κοιτάτε τις ευανάγνωστες επιγραφές STOP και SBS όπως στην εικόνα. 24 V DC −30/+50 %, συνολικά έως 200 mA· η τροφοδοσία παραμένει ενεργή και σε κατάσταση αναμονής. |
| BLUEBUS | Δύο αγωγοί για συμβατά EPMB και άλλες συσκευές. Χωρίς πολικότητα· δεν πρόκειται για έξοδο 24 V γενικής χρήσης για οποιοδήποτε εξάρτημα. |
| FLASH | 12 V DC, έως 21 W· για παράδειγμα ELDC. Συνδέεται στη ξεχωριστή έξοδο FLASH και όχι στη βοηθητική τροφοδοσία STOP/SbS. |
| ELS | 12 V AC, έως 15 VA για ηλεκτρική κλειδαριά· χωρίς πολικότητα +/−. Επιλέξτε τη λειτουργία της εξόδου ανάλογα με το συνδεδεμένο φορτίο. |
| OGI | Ένδειξη ανοιχτής πύλης: 24 V DC, έως 4 W. Η λειτουργία της εξόδου εξαρτάται από τη ρύθμιση της μονάδας ελέγχου. |
| SbS / OPEN / CLOSE | Χειρισμός με ξηρή επαφή NO· μην εφαρμόζετε εξωτερική τάση στην είσοδο εντολής. Στην επαφή δεν ορίζεται πολικότητα +/−. |
| STOP | Επαφή ασφαλείας NO/NC ή ωμική ακμή 8,2 kΩ, ανάλογα με τη συνδεσμολογία και τη διαδικασία εκμάθησης που ακολουθεί. Δεν πρόκειται για ζεύγος τροφοδοσίας γενικής χρήσης. |
Για τις εξόδους FLASH και OGI, συνδέστε το φορτίο σύμφωνα με τη σήμανσή του και το διάγραμμα της μονάδας ελέγχου· μην τις συγχέετε με το βοηθητικό ζεύγος STOP/SbS. Υπολογίστε συνολικά την κατανάλωση των πρόσθετων συσκευών, καθώς η συνεχής τροφοδοσία μειώνει τη διάρκεια ζωής της μπαταρίας. Αναλυτικά για τη βοηθητική τροφοδοσία.
Φωτοκύτταρα και είσοδοι ασφαλείας
Συνδέστε συμβατές συσκευές στο BLUEBUS με δύο αγωγούς, χωρίς να λαμβάνετε υπόψη την πολικότητα. Κάθε ζεύγος φωτοκυττάρων πρέπει να έχει τη δική του διεύθυνση λειτουργίας· οι βραχυκυκλωτήρες TX και RX του ίδιου ζεύγους πρέπει να είναι στην ίδια θέση. Σε αυτή τη διάταξη με φύλλα δεν χρησιμοποιείται η διεύθυνση FOTO 3. Η τοποθέτηση, οι διευθύνσεις και οι αποκρίσεις περιγράφονται στην σύνδεση και αντιστοίχιση των φωτοκυττάρων MC824HR30.
Μετά την προσθήκη ή την αφαίρεση φωτοκυττάρου ή συσκευής STOP, εκτελέστε εκ νέου την αναγνώριση. Τα φωτοκύτταρα αποτελούν συμπληρωματική προστασία· δεν υποκαθιστούν τη σωστή μηχανική εγκατάσταση, την προστασία όλων των επικίνδυνων σημείων ή τη μέτρηση των δυνάμεων.
Πρώτη εκκίνηση και εκμάθηση
Πρώτα ελέγξτε τη χειροκίνητη κίνηση, την αποστράγγιση, τα μηχανικά στοπ, τη γείωση και τις διατάξεις ασφαλείας. Ο μηχανισμός κίνησης πρέπει να είναι ασφαλισμένος για αυτόματη λειτουργία. Η εκμάθηση πρέπει να γίνεται με ελεύθερη τη διαδρομή της πύλης και υπό την επίβλεψη τεχνικού.
Επιλογή κινητήρα στο MC824HR30

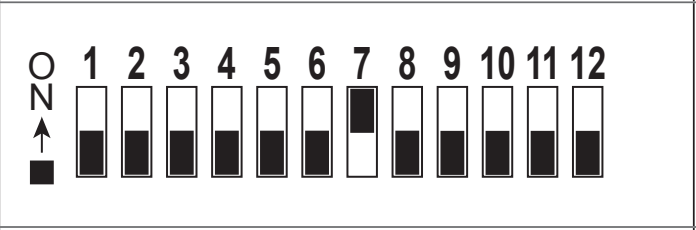

Πριν από την εκμάθηση των θέσεων, ρυθμίστε τον επιλογέα κινητήρα: MFAB3024HS – μόνο ο DIP 7 στη θέση ON, όλοι οι υπόλοιποι DIP 1–12 στη θέση OFF. Στο περιβάλλον σέρβις Oview αυτή η επιλογή εμφανίζεται ως METROE. Στην εικόνα, η θέση ON είναι προς την πλευρά με τους αριθμούς των διακοπτών. Η ρύθμιση πρέπει να αντιστοιχεί στον κινητήρα και όχι στην εμπορική ονομασία του σετ.
Αναγνώριση συσκευών BlueBUS και STOP
Μετά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει μία φορά ανά δευτερόλεπτο και το FLASH να παραμένει σβηστό. Με την πύλη ακίνητη, κρατήστε πατημένα τα OPEN ▲ + STOP/SET για περίπου 3 δευτερόλεπτα· αφήστε τα όταν τα L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα. Περιμένετε να ολοκληρωθεί η διαδικασία: η λυχνία LED STOP ανάβει και οι L1/L2 σβήνουν. Η αναγνώριση πρέπει να εκτελείται και χωρίς συνδεδεμένες συσκευές, καθώς και μετά από κάθε αλλαγή στη διάταξη.
Αυτόματη εκμάθηση ακραίων θέσεων
- Ελέγξτε τη ρύθμιση του επιλογέα, την αντιστοίχιση M1/M2 και ENC1/ENC2, καθώς και τα δύο μηχανικά στοπ.
- Κρατήστε πατημένα τα CLOSE ▼ + STOP/SET για περίπου 5 δευτερόλεπτα· αφήστε τα κουμπιά όταν τα L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα.
- Σε δίφυλλη πύλη, ακολουθούν το αργό κλείσιμο του M1, το αργό κλείσιμο του M2, το αργό άνοιγμα του M2 και του M1 με ελεγχόμενη χρονική απόσταση και το γρήγορο κλείσιμο και των δύο. Σε μονόφυλλη διάταξη χρησιμοποιείται μόνο το M2.
- Όταν ολοκληρωθεί η διαδικασία, οι L3/L4 σβήνουν. Ελέγξτε το άνοιγμα, το κλείσιμο, την επιβράδυνση και τη σωστή σειρά κίνησης των φύλλων.
Αν η κατεύθυνση ή η σειρά είναι λανθασμένη, σταματήστε αμέσως την κίνηση πατώντας OPEN ή CLOSE. Αφού αποσυνδέσετε την παροχή ρεύματος και την μπαταρία, αν αλλάξετε τη σειρά των φύλλων, αλλάζει και η αντιστοίχιση M1/M2 μαζί με τα αντίστοιχα ENC· αν η κατεύθυνση είναι αντίστροφη, διορθώστε μόνο το ζεύγος κινητήρων. Μη χρησιμοποιείτε τον αγωγό προστασίας ή τον κωδικοποιητή για να αλλάξετε την κατεύθυνση. Στη συνέχεια, επαναλάβετε την εκμάθηση.
Η ενεργοποίηση φωτοκυττάρου ή STOP διακόπτει την εκμάθηση και η L1 αρχίζει να αναβοσβήνει. Αποκαταστήστε την αιτία και ξεκινήστε ξανά από την αρχή. Η χειροκίνητη ρύθμιση ακριβείας, οι θέσεις SA/SC και η μικτή εκμάθηση περιγράφονται στον οδηγό της μονάδας ελέγχου· η μικτή εκμάθηση ακολουθεί την προηγούμενη αυτόματη εκμάθηση.
Έλεγχος και παράδοση της πύλης
Ο τεχνικός πρέπει να ελέγξει κάθε χρησιμοποιούμενο χειριστήριο, τα φωτοκύτταρα, το STOP και τις ακμές ασφαλείας στις θέσεις λειτουργίας τους, την αντοχή των στοπ, τη χειροκίνητη απασφάλιση και τις δυνάμεις σε ολόκληρη την πύλη. Η ρύθμιση της δύναμης ή της ταχύτητας δεν πρέπει να συγκαλύπτει τη μηχανική αντίσταση. Χρησιμοποιήστε τον αυτοματισμό μόνο αφού ολοκληρωθεί με επιτυχία ο έλεγχος· παραλάβετε τα κλειδιά και το πρόγραμμα συντήρησης.
Ρυθμίσεις, χειριστήρια και συντήρηση της μονάδας ελέγχου
| Τι χρειάζεστε | Διαδικασία και προϋποθέσεις |
|---|---|
| Αυτόματο κλείσιμο | Ενεργοποίηση λειτουργίας και προϋποθέσεις ασφαλείας |
| Χρόνος αναμονής | Χρόνος από το άνοιγμα έως το αυτόματο κλείσιμο |
| Ταχύτητα κινητήρων | Η ταχύτητα πρέπει να διασφαλίζει την ασφάλεια ολόκληρης της πύλης |
| Δύναμη κινητήρων | Πρώτα εξαλείψτε τη μηχανική αντίσταση |
| Μερικό άνοιγμα | Μεμονωμένο φύλλο M2 ή και τα δύο φύλλα, ανάλογα με την επιλογή |
| Χειριστήρια και κεραία | Σύζευξη με τον δέκτη που είναι πράγματι εγκατεστημένος |
| Εφεδρική τροφοδοσία | PSS324 ή παλαιότερο PS324 με τον κατάλληλο προσαρμογέα και τη σωστή ρύθμιση |
| Ένδειξη σφάλματος και επαναφορά | Πρώτα εντοπίστε την αιτία· η επαναφορά της πλακέτας και η διαγραφή των ραδιοχειριστηρίων είναι διαφορετικές διαδικασίες |
Για λεπτομερή εύρη τιμών, ενδείξεις LED και εργοστασιακές ρυθμίσεις, ανατρέξτε στην ενότητα προγραμματισμός του MC824HR30. Για παλαιότερη πλακέτα, ακολουθήστε τη δική της διαδικασία. Μετά από αλλαγή της δύναμης, της ταχύτητας ή των στοπ, επαναλάβετε τον έλεγχο ασφαλείας.
Χειροκίνητη απασφάλιση και επαναφορά σε λειτουργία
Απασφαλίζετε μόνο όταν η πύλη είναι ακίνητη. Διακόψτε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί μόνο του. Η απασφάλιση πρέπει να είναι προσβάσιμη από την απαιτούμενη πλευρά, ακόμη και σε περίπτωση διακοπής ρεύματος.
| Μηχανισμός | Διαδικασία |
|---|---|
| MEA2 – κλειδί | Αφαιρέστε το κάλυμμα της κλειδαριάς, τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Το φύλλο μπορεί να κινηθεί χειροκίνητα. Για να ασφαλίσετε ξανά τον μηχανισμό, περιστρέψτε το κλειδί κατά 90° αριστερόστροφα. |
| MEA3 – μοχλός | Τοποθετήστε τον μοχλό στην αστεροειδή υποδοχή και περιστρέψτε τον για να αποσυνδέσετε τον μηχανισμό, όπως φαίνεται στην εικόνα. Στη συνέχεια, κινήστε το φύλλο χειροκίνητα. Πριν από την αυτόματη χρήση, επαναφέρετε τον μηχανισμό στην ασφαλισμένη θέση. |
Αφού ασφαλίσετε ξανά τον μηχανισμό, ελέγξτε τη σύνδεση του μηχανισμού κίνησης με το φύλλο και αφαιρέστε το κλειδί ή τον μοχλό. Επαναφέρετε την τροφοδοσία και εκτελέστε ολόκληρη τη διαδρομή υπό επίβλεψη. Σε περίπτωση βλάβης, αφήστε την πύλη με ασφάλεια σε χειροκίνητη λειτουργία και κανονίστε την επισκευή της.
Όταν ο μηχανισμός κίνησης δεν λειτουργεί σωστά
| Σύμπτωμα | Τι να ελέγξετε |
|---|---|
| Το φύλλο κινείται δύσκολα ακόμη και όταν είναι απασφαλισμένο | Μεντεσέδες, ο κοινός άξονας του κιβωτίου και του φύλλου, παραμορφώσεις, ακαθαρσίες και στοπ. Πρώτα εξαλείψτε τη μηχανική αιτία. |
| Υπάρχει νερό στο κιβώτιο | Αποσυνδέστε την τροφοδοσία. Καθαρίστε και ελέγξτε την αποστράγγιση σύμφωνα με τις οδηγίες συντήρησης. Τα ηλεκτρικά εξαρτήματα που έχουν υποστεί ζημιά πρέπει να ελεγχθούν από τεχνικό. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο δεν κινείται | Επανασφάλιση του μηχανισμού απασφάλισης και σύνδεση των μηχανικών μοχλών με το φύλλο. |
| Λανθασμένη κατεύθυνση ή σειρά | Καλωδίωση κινητήρα και σωστή αντιστοίχιση κωδικοποιητών, και στη συνέχεια νέα εκμάθηση θέσεων. |
| Οι L3/L4 αναβοσβήνουν ή οι θέσεις δεν είναι σωστές | Επιλογή του σωστού κινητήρα DIP, και τα δύο μηχανικά στοπ και ολοκλήρωση της εκμάθησης. |
| Ο κινητήρας δεν ξεκινά ή σταματά | Τροφοδοσία, ασφάλειες, STOP, φωτοκύτταρα και αριθμός αναλαμπών της μονάδας ελέγχου. Μην παρακάμπτετε τα στοιχεία ασφαλείας. |
| Δεν λειτουργεί μόνο το τηλεχειριστήριο | Την μπαταρία, τη συμβατότητα κωδικοποίησης, την κεραία και την αποθήκευση του πλήκτρου στον σωστό δέκτη. |
Για να λάβετε υποστήριξη, σημειώστε την ένδειξη του κινητήρα και της μονάδας ελέγχου, τον τύπο των φωτοκυττάρων και του δέκτη, την κατάσταση των LED, τον αριθμό αναλαμπών και το βήμα στο οποίο παρουσιάζεται το πρόβλημα. Επικοινωνήστε μαζί μας.
Συντήρηση και ασφαλής χρήση
Αναθέτετε τον επαγγελματικό έλεγχο και τη συντήρηση σε τεχνικό τουλάχιστον κάθε έξι μήνες, ή συχνότερα σε απαιτητικές συνθήκες, σύμφωνα με το πρόγραμμα συντήρησης. Οι ακόλουθες εργασίες και η μέτρηση των δυνάμεων πρέπει να εκτελούνται από ειδικευμένο τεχνικό. Πριν από τη συντήρηση, αποσυνδέστε την τροφοδοσία από το δίκτυο και την μπαταρία και ασφαλίστε το φύλλο ώστε να μην κινείται.
- Καθαρίστε το κουτί και την αποστράγγιση, και ελέγξτε ότι το νερό απορρέει ελεύθερα και ότι ο προστατευτικός σωλήνας καλωδίων είναι σε καλή κατάσταση.
- Ελέγξτε τους μεντεσέδες, τους μηχανικούς μοχλούς, τη στερέωση του κινητήρα και των στοπ· λιπάνετε τα σημεία επαφής σύμφωνα με τη διαδικασία εγκατάστασης.
- Δοκιμάστε την απασφάλιση για χειροκίνητη λειτουργία και την επανασφάλιση.
- Επαναλάβετε τη χειροκίνητη κίνηση σε όλη τη διαδρομή, ελέγξτε κάθε στοιχείο ασφαλείας και αναθέστε τη μέτρηση των δυνάμεων σε ειδικευμένο τεχνικό.
- Καταγράψτε τους ελέγχους και τις επισκευές στο πρόγραμμα συντήρησης. Μη χρησιμοποιείτε τη διάταξη αν έχει υποστεί ζημιά.
Διατηρείτε τα φωτοκύτταρα καθαρά, φυλάσσετε τα τηλεχειριστήρια μακριά από παιδιά και μην εισέρχεστε στη διαδρομή του φύλλου ενώ κινείται. Σε περίπτωση ασυνήθιστου θορύβου, αυξημένης αντίστασης ή βλάβης, απενεργοποιήστε τον αυτοματισμό και καλέστε τεχνικό. Μην επιχειρείτε ηλεκτρικές ή μηχανικές επισκευές μόνοι σας.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | MFAB3024HS |
|---|---|
| Κινητήρας και ανίχνευση | 24 V DC, μαγνητικός κωδικοποιητής· χωρίς ενσωματωμένη μονάδα ελέγχου |
| Κατανάλωση ρεύματος | 6 A |
| Ισχύς | 170 W |
| Ταχύτητα περιστροφής | 2,6 στροφές/λεπτό |
| Ροπή | 180 Nm |
| Λειτουργία | 80 κύκλοι/ώρα· κύκλος λειτουργίας 80 % |
| Τυπική γωνία ανοίγματος | Έως 110°· μεγαλύτερη γωνία με MEA1 μόνο για φύλλα έως 2,5 m |
| Βαθμός προστασίας και θερμοκρασία | IP67· −20 έως +50 °C |
| Βάρος κινητήρα | 11 kg· το κουτί και ο πρόσθετος εξοπλισμός υπολογίζονται ξεχωριστά |
| Καλώδιο τροφοδοσίας | 2 m |
| Διαστάσεις εγκατάστασης στο κουτί | Κάτοψη 390 × 322 mm· ύψος κουτιού 147,5 mm και προεξέχον τμήμα 47 mm, σύμφωνα με το σχέδιο. Η ακριβής εγκατάσταση καθορίζεται από το παρεχόμενο κουτί |
| Κουτί | MFABBOX ή MFABBOXI |
Καθορίστε τις διαστάσεις του θεμελίου και το ύψος τοποθέτησης του φύλλου σύμφωνα με το παρεχόμενο κουτί, την αποστράγγιση και τις συνθήκες του έργου. Το σχέδιο διαστάσεων δεν υποκαθιστά τον έλεγχο της ευθυγράμμισης των μεντεσέδων και του κουτιού.
