NICE TITAN TTN6024HS - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 6m/450kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
409,66 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος NICE TITAN TTN6024HS - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 6m/450kg

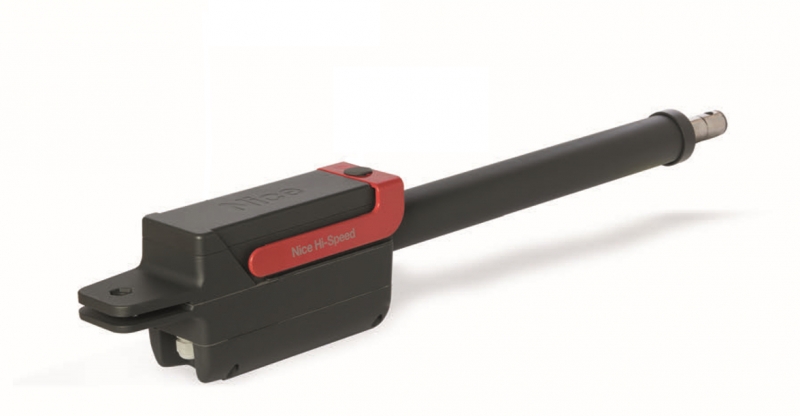

Το NICE TITAN TTN6024HS είναι ένας αυτόνομος ταχύς γραμμικός μηχανισμός κίνησης για ένα φύλλο πύλης. Ο κινητήρας έχει 24 V DC και μαγνητικό κωδικοποιητή· δεν περιλαμβάνει μονάδα ελέγχου. Συνδέεται με την NICE MC824HR30. Για δίφυλλη πύλη απαιτούνται δύο κινητήρες και μία κατάλληλα συνδεδεμένη μονάδα ελέγχου.
Πρόκειται για μη αναστρέψιμο μηχανισμό κίνησης με εύχρηστη απασφάλιση με κλειδί στο επάνω μέρος. Το άνοιγμα στις 90° διαρκεί ενδεικτικά περίπου 19 δευτερόλεπτα σε τυπική εγκατάσταση, χωρίς να υπολογίζεται η εκκίνηση και η επιβράδυνση· ο πραγματικός χρόνος εξαρτάται από τις διαστάσεις εγκατάστασης, τη ρύθμιση και το φορτίο. Τα όρια των 6 m και 450 kg αξιολογούνται συνδυαστικά σύμφωνα με το διάγραμμα εφαρμογής.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Ο μαγνητικός κωδικοποιητής βοηθά τη μονάδα ελέγχου να παρακολουθεί τη θέση του φύλλου και να ανιχνεύει εμπόδια. Η αυτόματη εκμάθηση θέσεων, η επιβράδυνση και στις δύο κατευθύνσεις, ο χειρισμός με τρία κουμπιά και η ρύθμιση ισχύος παρέχονται από την MC824HR30 με πλακέτα MCA1R30. Η μονάδα ελέγχου χρησιμοποιεί διπλή τεχνολογία ανίχνευσης εμποδίων. Η ασφάλεια πρέπει να ελεγχθεί σε ολόκληρη την πύλη.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ελέγχει έναν ή δύο κινητήρες TTN6024HS και τους μαγνητικούς κωδικοποιητές τους. | |
| Φωτοκύτταρα | Προστασία της διέλευσης. Το BlueBUS είναι σύνδεση αξεσουάρ στη μονάδα ελέγχου, όχι καλώδιο τροφοδοσίας του κινητήρα. | |
| Προειδοποιητικός φάρος | Σήμανση κίνησης από την έξοδο FLASH. | |
| Δέκτης και τηλεχειριστήριο | Κουμπωτός δέκτης στη μονάδα ελέγχου και συμβατός πομπός· δεν περιλαμβάνονται στον αυτόνομο κινητήρα. | |
| Ηλεκτρική κλειδαριά | Είναι υποχρεωτική για φύλλο μήκους άνω των 3 m. Επιλέξτε κάθετη ή οριζόντια έκδοση ανάλογα με την πύλη. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος· επιλέξτε ανάλογα με το βύσμα και την έκδοση της μονάδας ελέγχου. | |
| Ηλιακό σύστημα | Εναλλακτική τροφοδοσία, κατόπιν αξιολόγησης της κατανάλωσης, του αριθμού κύκλων και των συνθηκών ηλιοφάνειας. |
Το TTN6024HS χρησιμοποιεί την MC824H, και προς το παρόν την MC824HR30· η MC824L δεν αποτελεί υποκατάστατό της. Χρησιμοποιήστε την ακριβή ονομασία MC824HR30 και τη ρύθμιση για τον μη αναστρέψιμο κινητήρα TTN6024HS.
Σετ για ένα ή δύο φύλλα

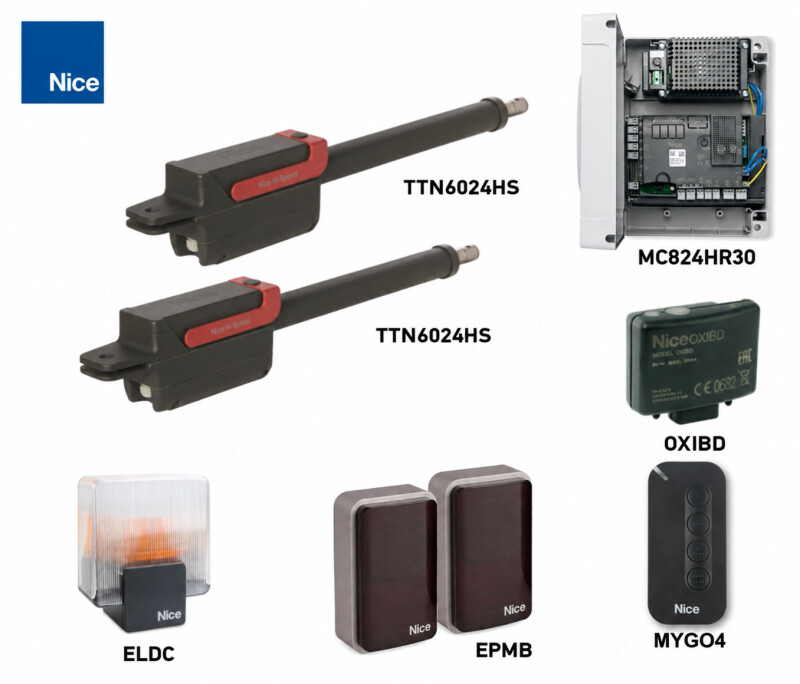

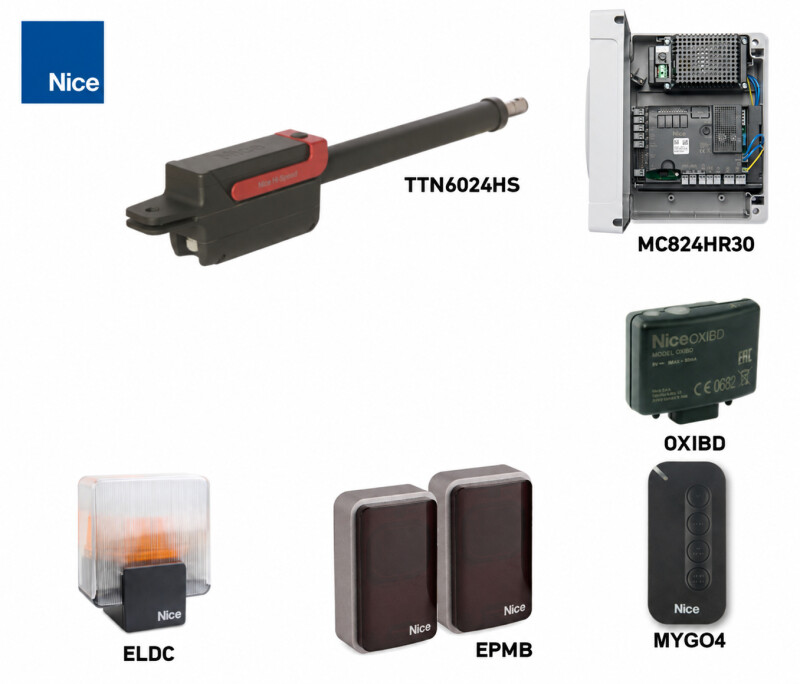

Όλα τα αναφερόμενα σετ TITAN περιλαμβάνουν MC824HR30, δέκτη OXIBD και τηλεχειριστήριο MYGO4. Οι εκδόσεις με φωτοκύτταρα περιλαμβάνουν επιπλέον EPMB· οι εκδόσεις με αξεσουάρ περιλαμβάνουν επίσης τον προειδοποιητικό φάρο ELDC. Τα όρια ισχύουν πάντα για ένα φύλλο και έναν κινητήρα.
| Ένα φύλλο | Αυτόνομος κινητήρας | Δύο φύλλα |
|---|---|---|
| Βασικό σετ Με φωτοκύτταρα Με αξεσουάρ  | 1 × TTN6024HS 24 V DC Μαγνητικός κωδικοποιητής Χωρίς μονάδα ελέγχου  | Βασικό σετ Με φωτοκύτταρα Με παρελκόμενα  |
Τι περιλαμβάνει ο μεμονωμένος μηχανισμός κίνησης
Η συσκευασία περιλαμβάνει έναν κινητήρα TTN6024HS, ένα μπροστινό και ένα πίσω στήριγμα τοποθέτησης, καθώς και κλειδιά απασφάλισης. Η μονάδα ελέγχου, ο δέκτης, τα τηλεχειριστήρια, τα φωτοκύτταρα, η προειδοποιητική λυχνία και η εφεδρική μπαταρία επιλέγονται χωριστά ή στο αντίστοιχο σετ. Η στερέωση στο φέρον υπόστρωμα πρέπει να είναι κατάλληλη για τη συγκεκριμένη αυλόπορτα.
Μήκος, βάρος και καταλληλότητα φύλλου
Για την επιλογή κινητήρα πρέπει να γνωρίζετε το μήκος και το βάρος του φύλλου, την αντίσταση στην κίνηση, τη θέση των μεντεσέδων και την επίδραση του ανέμου. Το φύλλο πρέπει να είναι στιβαρό, σωστά αναρτημένο και να κινείται ομαλά με το χέρι σε όλη τη διαδρομή.
| Παράμετρος | Μεμονωμένο όριο |
|---|---|
| Μήκος ενός φύλλου | Έως 6 m |
| Βάρος ενός φύλλου | Έως 450 kg· το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος του φύλλου |

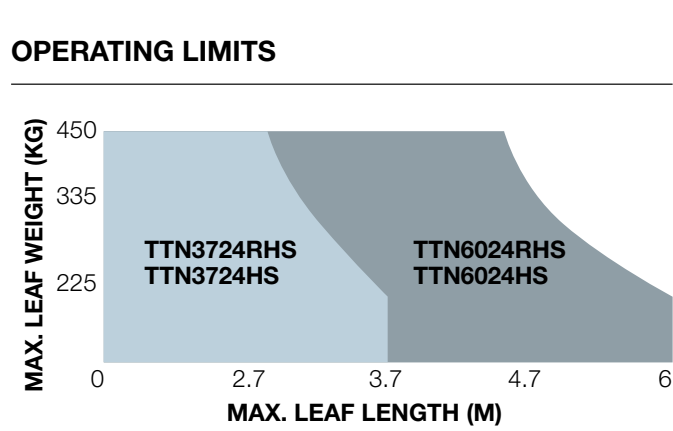

Οι τιμές 6 m και 450 kg δεν ισχύουν ταυτόχρονα. Στο παρακάτω γράφημα, το TTN6024HS αντιστοιχεί στη σκουρόχρωμη περιοχή που φέρει την ένδειξη αυτού του μοντέλου. Στον οριζόντιο άξονα φαίνεται το μήκος του φύλλου σε μέτρα και στον κατακόρυφο το βάρος του σε κιλά· ο συνδυασμός πρέπει να βρίσκεται εντός της επιτρεπόμενης περιοχής.
Για φύλλο μήκους άνω των 3 m απαιτείται ηλεκτρική κλειδαριά, για παράδειγμα NICE PLA10 ή NICE PLA11. Επιλέξτε τον προσανατολισμό της ανάλογα με την αυλόπορτα· για τη σύνδεση στο ELS ανατρέξτε στον πίνακα εξόδων.
Το ύψος και το σχήμα του φύλλου, η συμπαγής πλήρωση, ο ισχυρός άνεμος και η αντίσταση στην κίνηση μπορούν να μειώσουν σημαντικά το επιτρεπόμενο φορτίο. Πριν επιλέξετε μακρύ ή βαρύ φύλλο, επικοινωνήστε μαζί μας και δώστε μας τις διαστάσεις του, το βάρος, την πλήρωση και την αναμενόμενη χρήση του. Οι δύο κινητήρες δεν αλλάζουν το όριο για κάθε φύλλο.
Τοποθέτηση κινητήρα και στερέωση στηριγμάτων
Αναθέστε την τοποθέτηση, τη σύνδεση και τη θέση σε λειτουργία σε εξειδικευμένο εγκαταστάτη. Πριν από τις εργασίες, αποσυνδέστε όλες τις πηγές τροφοδοσίας, συμπεριλαμβανομένης της μπαταρίας. Ο κινητήρας και το μπροστινό στήριγμα δεν πρέπει να ακουμπούν σε αδύναμο τμήμα πλήρωσης της αυλόπορτας· η αγκύρωση πρέπει να μεταφέρει τις δυνάμεις στον φέροντα σκελετό.

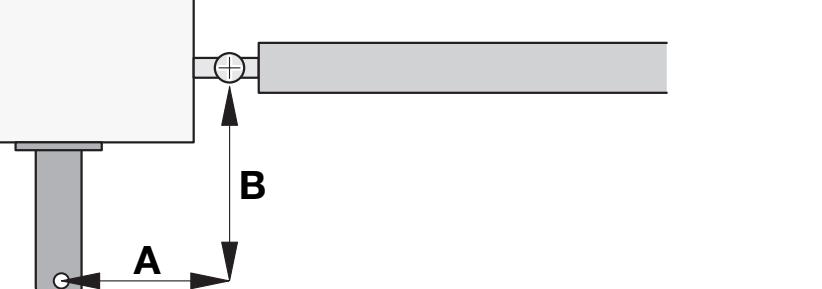

Διαστάσεις A/B, απαιτούμενος χώρος και στοπ
| Προϋπόθεση | Τι πρέπει να τηρείται |
|---|---|
| Γεωμετρία για 100° | A = 200 mm, B = 280 mm σύμφωνα με το σχέδιο. |
| Γεωμετρία για 115° | A = 280 mm, B = 280 mm. Οι A/B είναι αποστάσεις από τον άξονα του μεντεσέ, όπως φαίνεται στην εικόνα, και όχι διαστάσεις της διατομής του στύλου. |
| Στερέωση | Στερεώστε το πίσω στήριγμα σε σταθερό υπόστρωμα και το μπροστινό στον φέροντα σκελετό του φύλλου. Ο κινητήρας πρέπει να είναι οριζοντιωμένος και οι πείροι να περιστρέφονται ελεύθερα. |
| Διαδρομή | 680 mm· μήκος τοποθέτησης L από 1 030 έως 1 710 mm, ανάλογα με τη θέση του εμβόλου. Ελέγξτε όλη την κίνηση, ώστε η γεωμετρία να μην αναγκάζει τον κινητήρα να υπερβεί τη διαδρομή του. |
| Ύψος για χαμηλή τοποθέτηση | Τουλάχιστον 110 mm πάνω από το έδαφος. Αφήστε χώρο για πρόσβαση, απασφάλιση και προστασία από νερό ή ρύπους. |
| Στοπ | Σταθερό μηχανικό στοπ της αυλόπορτας στην ανοιχτή και στην κλειστή θέση. Η εκμάθηση των θέσεων δεν υποκαθιστά τη σωστή μηχανική ρύθμιση και τα ανθεκτικά στοπ. |
| Απαιτούμενος χώρος | Ελέγξτε τη διαδρομή ολόκληρου του κινητήρα και του φύλλου, τη δυνατότητα ανοίγματος του καλύμματος και την πρόσβαση στο κλειδί απασφάλισης. |

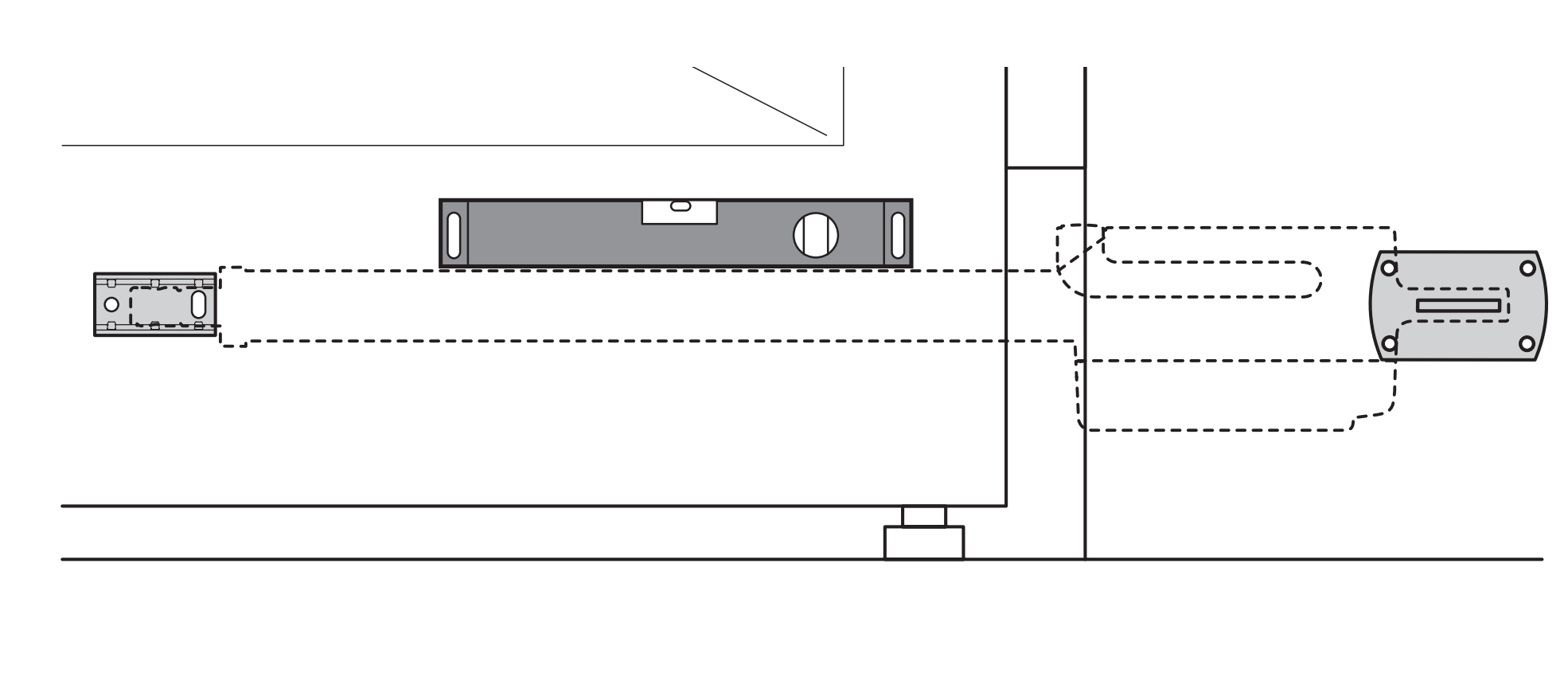

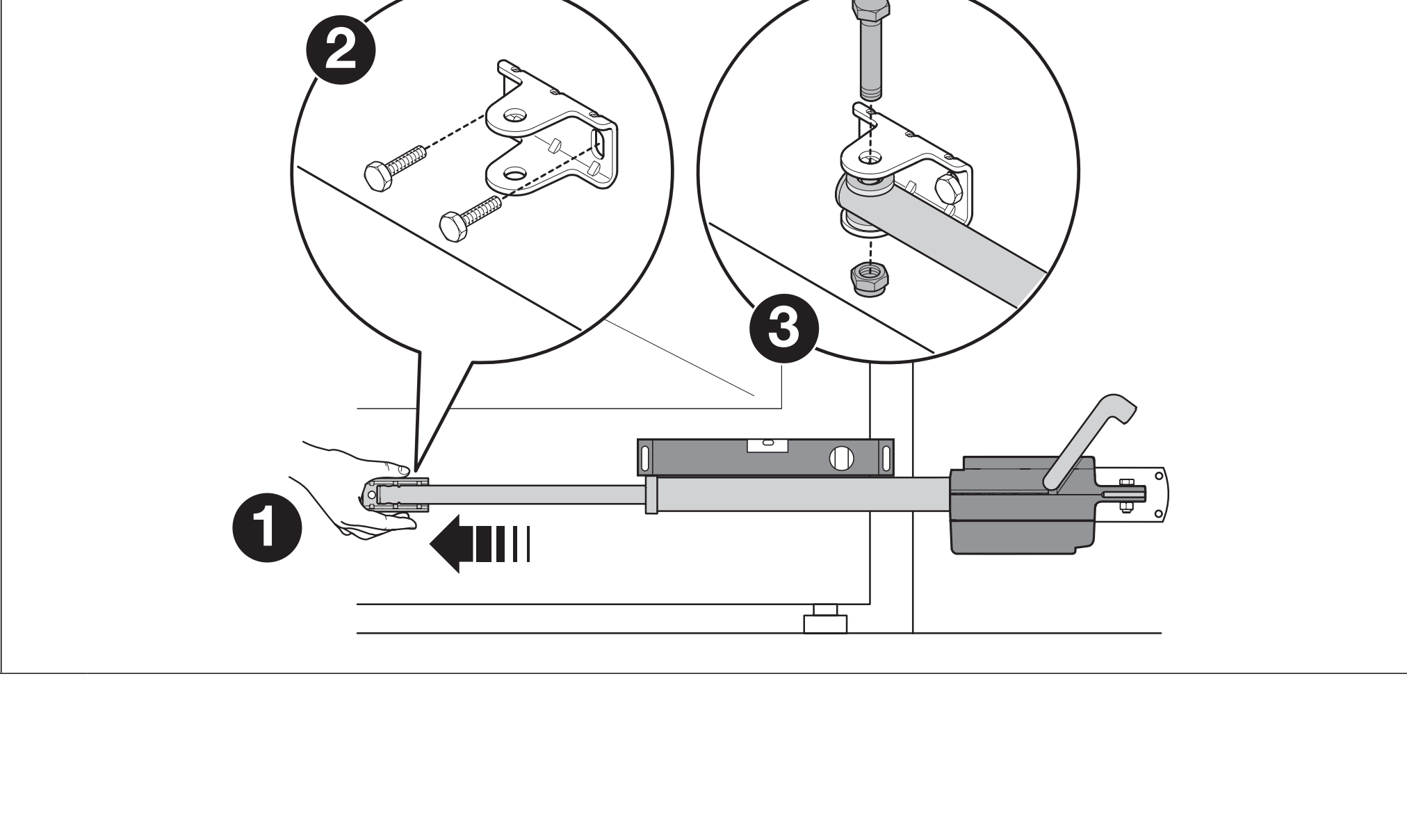

Διαδικασία τοποθέτησης των στηριγμάτων
- Προσδιορίστε τις θέσεις του μπροστινού και του πίσω στηρίγματος σύμφωνα με τη γεωμετρία και το επιθυμητό άνοιγμα. Στερεώστε το πίσω στήριγμα, ελέγξτε την οριζοντίωσή του και αναρτήστε σε αυτό τον κινητήρα.
- Απασφαλίστε τον κινητήρα με το κλειδί. Εκτείνετε πλήρως το έμβολο και τοποθετήστε προσωρινά το μπροστινό στήριγμα στο φύλλο, σύμφωνα με το σχέδιο τοποθέτησης.
- Ευθυγραμμίστε τον κινητήρα, συνδέστε το έμβολο στο μπροστινό στήριγμα και ασφαλίστε τον πείρο. Μετακινήστε χειροκίνητα το φύλλο σε όλη τη διαδρομή του και ελέγξτε ότι φτάνει στο στοπ ανοίγματος χωρίς να σκαλώνει.
- Αποσυνδέστε το έμβολο από το μπροστινό στήριγμα, στερεώστε οριστικά το στήριγμα και επανασυνδέστε τον κινητήρα. Κατά τη συγκόλληση, ο κινητήρας δεν πρέπει να είναι συνδεδεμένος στην τροφοδοσία ούτε να εκτίθεται σε ρεύμα ή θερμότητα συγκόλλησης.
- Ελέγξτε τους πείρους, τη στερέωση και ολόκληρη τη χειροκίνητη διαδρομή. Πριν από την εκμάθηση, μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής και ασφαλίστε τον κινητήρα.
Σύνδεση κινητήρα και μαγνητικού κωδικοποιητή
Ο κινητήρας λειτουργεί στα 24 V DC και δεν συνδέεται απευθείας στα 230 V. Η τροφοδοσία δικτύου συνδέεται στη μονάδα ελέγχου. Στον κινητήρα υπάρχουν δύο ακροδέκτες MOTOR και δύο ENCODER· ο αγωγός προστασίας συνδέεται σε ξεχωριστό ακροδέκτη γείωσης.
| Καλωδίωση | Σύνδεση και μήκος |
|---|---|
| Κινητήρας | 3 × 1,5 mm², έως 10 m: δύο αγωγοί κινητήρα και PE. Συνδέστε το MOTOR στην αντίστοιχη έξοδο M1 ή M2 της μονάδας ελέγχου. |
| Κωδικοποιητής | 2 × 1 mm², έως 10 m. Συνδέστε το ENCODER στην αντίστοιχη είσοδο ENC του ίδιου κινητήρα. Δεν απαιτείται τήρηση πολικότητας στο ENC. |
| Κοινό καλώδιο | Οι καλωδιώσεις του κινητήρα και του κωδικοποιητή μπορούν να αντικατασταθούν από ένα καλώδιο 5 × 1,5 mm² του αναφερόμενου μήκους. Ο αγωγός προστασίας παραμένει αποκλειστικά για το PE. |
| Ένα φύλλο | Συνδέστε τον κινητήρα στο M2 και τον κωδικοποιητή του στην αντίστοιχη είσοδο ENC για τον κινητήρα 2. Το M1 παραμένει ελεύθερο. |
| Δύο φύλλα | Το M2 ελέγχει το φύλλο που ανοίγει πρώτο· το M1 το φύλλο που κλείνει πρώτο. Κάθε κινητήρας πρέπει να έχει αντιστοιχισμένο τον σωστό δικό του κωδικοποιητή. |
- Με απενεργοποιημένη την τροφοδοσία, αφαιρέστε το κάλυμμα του κινητήρα και χαλαρώστε τον στυπιοθλίπτη καλωδίου.

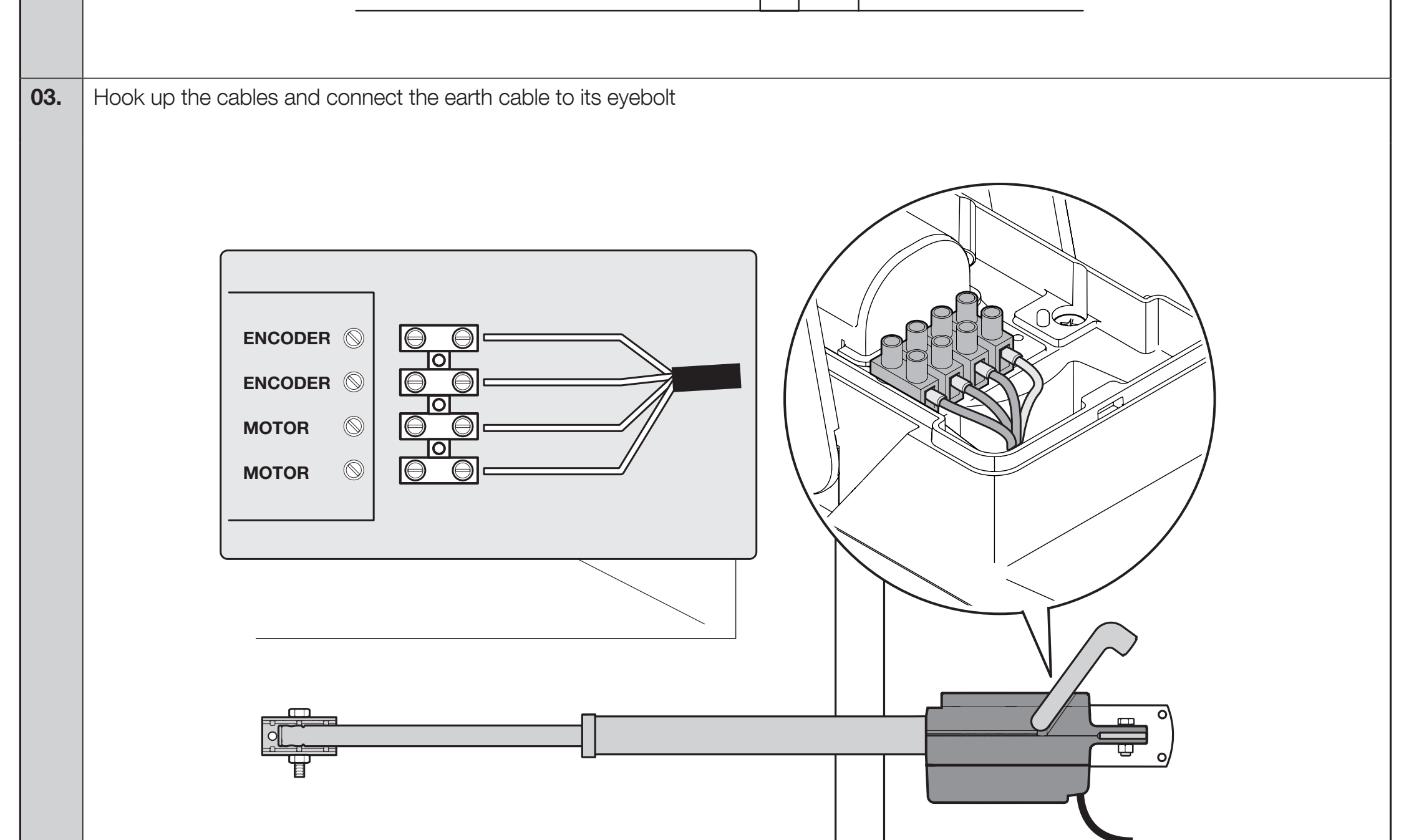

- Περάστε το καλώδιο, συνδέστε τους ακροδέκτες MOTOR και ENCODER σύμφωνα με την εικόνα και συνδέστε το PE στον ακροδέκτη γείωσης. Μην συγχέετε τους αγωγούς του κινητήρα με τους αγωγούς του κωδικοποιητή.
- Σφίξτε τον στυπιοθλίπτη, ελέγξτε την ανακούφιση καταπόνησης του καλωδίου και τη στεγανοποίηση και τοποθετήστε ξανά το κάλυμμα. Το καλώδιο πρέπει να έχει επαρκές περιθώριο κατά την κίνηση του μοτέρ και να μην μπορεί να μαγκώσει.
- Στην MC824HR30, ελέγξτε ότι οι συνδέσεις M/ENC είναι σωστές και επιλέξτε το ακριβές μοντέλο μοτέρ πριν από την εκμάθηση της διαδρομής.
Οι ακροδέκτες του μοτέρ δεν έχουν σταθερά +/−: η μονάδα ελέγχου αλλάζει την πολικότητα ανάλογα με τη φορά κίνησης. Για κίνηση προς την αντίθετη κατεύθυνση, ελέγξτε το ζεύγος καλωδίων του μοτέρ αφού αποσυνδέσετε τις πηγές τροφοδοσίας· Το PE δεν αλλάζει. Ο πλήρης προσανατολισμός της πλακέτας και το διάγραμμα βρίσκονται στην καλωδίωση της MC824HR30.
Σύνδεση εξαρτημάτων και πολικότητα
Τα εξαρτήματα συνδέονται στην MC824HR30. Το καλώδιο μοτέρ TITAN δεν είναι BlueBUS. Για τη βοηθητική τροφοδοσία, ακολουθήστε τις ενδείξεις STOP και SbS και τη λεπτομέρεια παρακάτω.
| Σύνδεση | Πολικότητα και ηλεκτρικά χαρακτηριστικά |
|---|---|

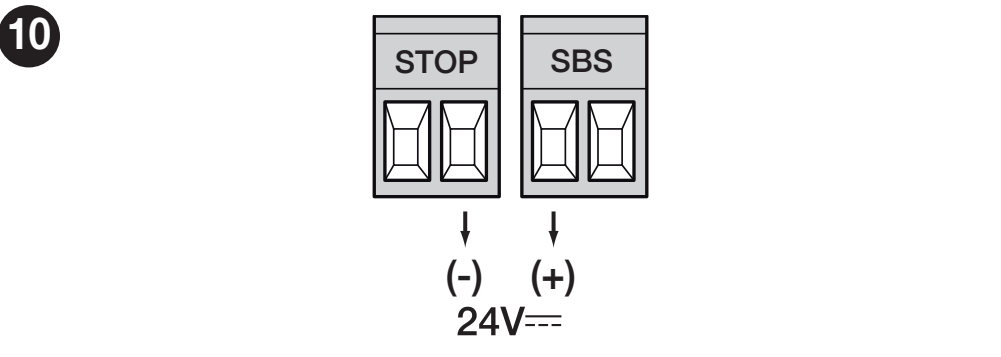

| Βοηθητική τροφοδοσία | + αριστερός ακροδέκτης του ζεύγους SbS· − δεξιός ακροδέκτης του ζεύγους STOP όταν οι ενδείξεις είναι προσανατολισμένες όπως στην εικόνα. 24 V DC, −30 % / +50 %, έως 200 mA. Η τάση παραμένει παρούσα και σε κατάσταση αναμονής. |
| BlueBUS / NICE EPMB | Παράλληλη σύνδεση με δύο καλώδια, χωρίς πολικότητα. 2 × 0,5 mm² έως 20 m· για 20–40 m, 2 × 1 mm². Ρυθμίστε τις διευθύνσεις των φωτοκυττάρων και επαναλάβετε την εκμάθηση των συσκευών. |
| SbS, OPEN, CLOSE | Επαφές NO μεταγωγής χωρίς τάση. Χωρίς +/−, μην συνδέετε εξωτερική τάση. |
| STOP | NO, NC ή 8,2 kΩ, ανάλογα με την προστατευτική διάταξη που έχει συνδεθεί. Ο τύπος εισόδου αναγνωρίζεται κατά την εκμάθηση· η επαφή δεν έχει πολικότητα. |

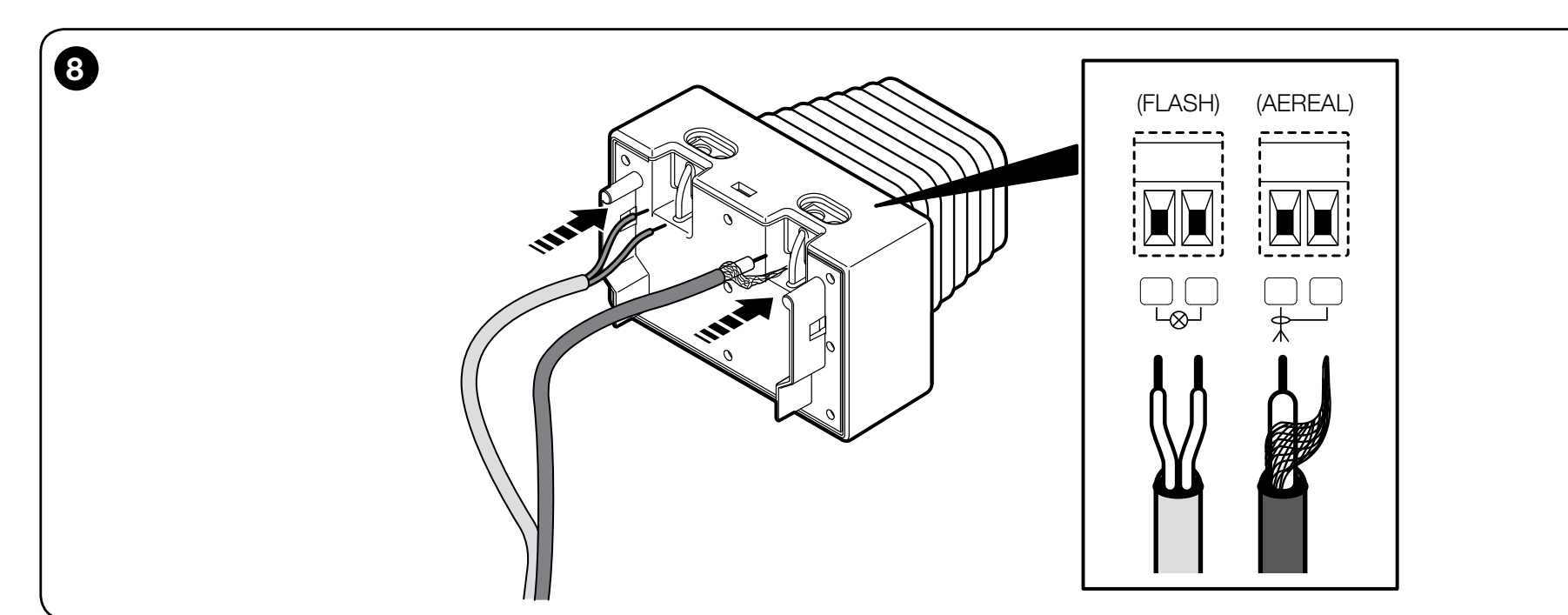

| FLASH / NICE ELDC | Έξοδος για προειδοποιητική λυχνία 12 V DC, έως 21 W. Συνδέστε το ELDC στο δικό του ζεύγος ακροδεκτών FLASH, χωριστά από τους ακροδέκτες κεραίας AEREAL. Στο ζεύγος τροφοδοσίας του ELDC δεν σημειώνεται +/− στο διάγραμμα· μην μεταφέρετε εδώ την ένδειξη της βοηθητικής εξόδου SbS/STOP. |
| ELS / ηλεκτρική κλειδαριά | 12 V AC, έως 15 VA· χωρίς +/−. Επιλέξτε PLA10 ή PLA11 ανάλογα με τη μηχανική θέση της κλειδαριάς. |
Για τη σύνδεση των υπόλοιπων εισόδων και εξόδων, ανατρέξτε στον πλήρη πίνακα ακροδεκτών της MC824HR30. Μην παρακάμπτετε τα συστήματα ασφαλείας μόνο και μόνο για να κινηθεί η αυλόπορτα.
Πρώτη θέση σε λειτουργία με MC824HR30
Πριν από την ενεργοποίηση, πρέπει να έχουν ολοκληρωθεί η εγκατάσταση των στηριγμάτων και των στοπ, η καλωδίωση του μοτέρ και του κωδικοποιητή, καθώς και η σύνδεση των διατάξεων ασφαλείας. Κατά τις κινήσεις εκμάθησης, διατηρείτε ολόκληρη την περιοχή της αυλόπορτας ελεύθερη.
| Σειρά | Ενέργεια στη μονάδα ελέγχου |
|---|---|
| 1. Έλεγχος καλωδίωσης | Ελέγξτε το μοτέρ και το ENC του, τους αγωγούς προστασίας, τα φωτοκύτταρα και το STOP. Για μονόφυλλη αυλόπορτα χρησιμοποιείται το M2. |
| 2. Επιλογή μοτέρ | Ρυθμίστε τον ακριβή τύπο TTN6024HS στον επιλογέα Motor Type, σύμφωνα με τον πίνακα και την αρχική εικόνα του επιλογέα. Η επιλογή γίνεται πριν από την εκμάθηση των τελικών θέσεων. |
| 3. Εκμάθηση συσκευών | Καταχωρίστε τις συνδεδεμένες συσκευές BlueBUS και STOP σύμφωνα με τη διαδικασία πρώτης θέσης σε λειτουργία της MC824HR30. Επαναλάβετε τη διαδικασία μετά την προσθήκη ή την αφαίρεσή τους. |
| 4. Εκμάθηση θέσεων | Απασφαλίστε, τοποθετήστε τα φύλλα σε κατάλληλη αρχική θέση και ασφαλίστε ξανά. Χρησιμοποιήστε τη διαδικασία εκμάθησης θέσεων για την επιλεγμένη λειτουργία. Αν η φορά ή η σειρά είναι λανθασμένη, διακόψτε αμέσως την εκμάθηση. |
| 5. Έλεγχος συστήματος | Ελέγξτε το πλήρες άνοιγμα και κλείσιμο, τη σειρά επικάλυψης των φύλλων, την επιβράδυνση και όλες τις διατάξεις ασφαλείας. Παραδώστε την αυλόπορτα μόνο αφού ολοκληρωθούν οι έλεγχοι. |
Προγραμματισμός και τηλεχειρισμός
Το TITAN TTN6024HS δεν διαθέτει δικά του κουμπιά ρύθμισης. Οι ρυθμίσεις γίνονται με τα τρία κουμπιά της MC824HR30: OPEN, STOP/SET και CLOSE. Η αυτόματη λειτουργία κλεισίματος, ο χρόνος παύσης, η δύναμη, η ταχύτητα, η επιβράδυνση και η καθυστέρηση των φύλλων ρυθμίζονται στη μονάδα ελέγχου ανάλογα με τις ανάγκες της συγκεκριμένης αυλόπορτας.
| Ρύθμιση | Διαδικασία |
|---|---|
| Επίπεδα I και II | Οι πλήρεις πίνακες προγραμματισμού της MC824HR30 περιλαμβάνουν τα εύρη τιμών, τις τιμές LED και τις εργοστασιακές ρυθμίσεις. |
| Δύναμη και επιβράδυνση | Η αλλαγή της δύναμης δεν υποκαθιστά την επισκευή μιας αυλόπορτας που κολλάει. Μετά την αλλαγή, επαναλάβετε τον λειτουργικό έλεγχο και τον έλεγχο ασφαλείας. |
| Τηλεχειριστήρια NICE MYGO4 | Πραγματοποιήστε σύζευξη στον δέκτη NICE OXIBD σύμφωνα με τη διαδικασία τηλεχειρισμού μέσω ραδιοσυχνοτήτων. Η εκμάθηση του πομπού είναι ανεξάρτητη από την εκμάθηση της διαδρομής. |
| Διαγραφή ή επαναφορά | Ακολουθήστε τη διαδικασία που ισχύει για τη συγκεκριμένη μονάδα ελέγχου ή τον δέκτη. Η επαναφορά της πλακέτας και η διαγραφή της μνήμης ραδιοσυχνοτήτων είναι διαφορετικές ενέργειες. |
Λειτουργία σε περίπτωση διακοπής ρεύματος
Χωρίς μπαταρία, απασφαλίστε την αυλόπορτα με το κλειδί. Για αυτόματη εφεδρική τροφοδοσία της υπάρχουσας μονάδας ελέγχου, χρησιμοποιήστε το NICE PSS324. Η μπαταρία συνδέεται στην προβλεπόμενη υποδοχή της μονάδας ελέγχου μόνο μετά την ολοκλήρωση της εγκατάστασης, της εκμάθησης και των ελέγχων· δεν περιλαμβάνεται στην αυτόνομη μονάδα μοτέρ.
Για χρήση με NICE PS124 ή την παλαιότερη PS324 με MC824HR30 απαιτείται μειωτήρας NICE CABLA11 και στην πλακέτα πρέπει να είναι το Stand-by απενεργοποιημένο (επίπεδο I, L4 = OFF). Ο μειωτήρας από μόνος του δεν αρκεί χωρίς τη σωστή ρύθμιση. Λεπτομέρειες στο σύνδεση της εφεδρικής τροφοδοσίας MC824HR30.
Ηλιακή τροφοδοσία SOLEMYO
NICE SOLEMYO SYKCE30 επιτρέπει την τροφοδοσία κατάλληλης διάταξης χωρίς σύνδεση στο δίκτυο, αφού αξιολογηθούν οι ημερήσιοι κύκλοι, η κατανάλωση των παρελκομένων και οι συνθήκες ηλιοφάνειας. Για το SOLEMYO απαιτείται να ενεργοποιηθεί το Stand-by. Η τροφοδοσία από το δίκτυο και η ηλιακή τροφοδοσία δεν πρέπει να συνδεθούν ταυτόχρονα. Αυτή η ρύθμιση διαφέρει από τη χρήση του PS124/PS324 με το CABLA11.
Αντιμετώπιση προβλημάτων
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Ο κινητήρας δεν κινείται | Την τροφοδοσία και τις ενδείξεις της μονάδας ελέγχου, το μπλοκάρισμα του μηχανισμού μετάδοσης, την παροχή MOTOR και τον αντίστοιχο ENC. Χρησιμοποιήστε διαγνωστικά του MC824HR30. |
| Κατά την εκμάθηση κινείται προς την αντίθετη κατεύθυνση | Διακόψτε τη διαδικασία εκμάθησης. Αφού αποσυνδέσετε όλες τις πηγές τροφοδοσίας, ελέγξτε τα καλώδια του κινητήρα και το επιλεγμένο μοντέλο· ο αγωγός προστασίας παραμένει συνδεδεμένος στο PE. |
| Σταματά ή επιστρέφει | Ελέγξτε πρώτα χειροκίνητα τον μηχανισμό, τη γεωμετρία και τα στοπ. Έπειτα, ελέγξτε τις εισόδους ασφαλείας και τον αντίστοιχο κωδικοποιητή. Η αύξηση της δύναμης δεν λύνει το πρόβλημα της μηχανικής αντίστασης. |
| Τα φύλλα επικαλύπτονται λανθασμένα | Την αντιστοίχιση M1/M2, τα αντίστοιχα ENC και την καθυστέρηση ανοίγματος/κλεισίματος ανάλογα με την επικάλυψη. Επαναλάβετε την απαιτούμενη διαδικασία εκμάθησης. |
| Το κουμπί λειτουργεί, αλλά όχι το τηλεχειριστήριο | Ελέγξτε τον πομπό, την μπαταρία και τη μνήμη του ραδιοφωνικού δέκτη σύμφωνα με τη διαδικασία σύζευξης των τηλεχειριστηρίων. |
| Δεν λειτουργεί σε περίπτωση διακοπής ρεύματος | Την κατάσταση και τη σύνδεση της μπαταρίας· για το PS124/PS324, ελέγξτε επίσης το CABLA11 και ότι το Stand-by είναι OFF. Ελέγξτε τις προϋποθέσεις εφεδρικής τροφοδοσίας. |

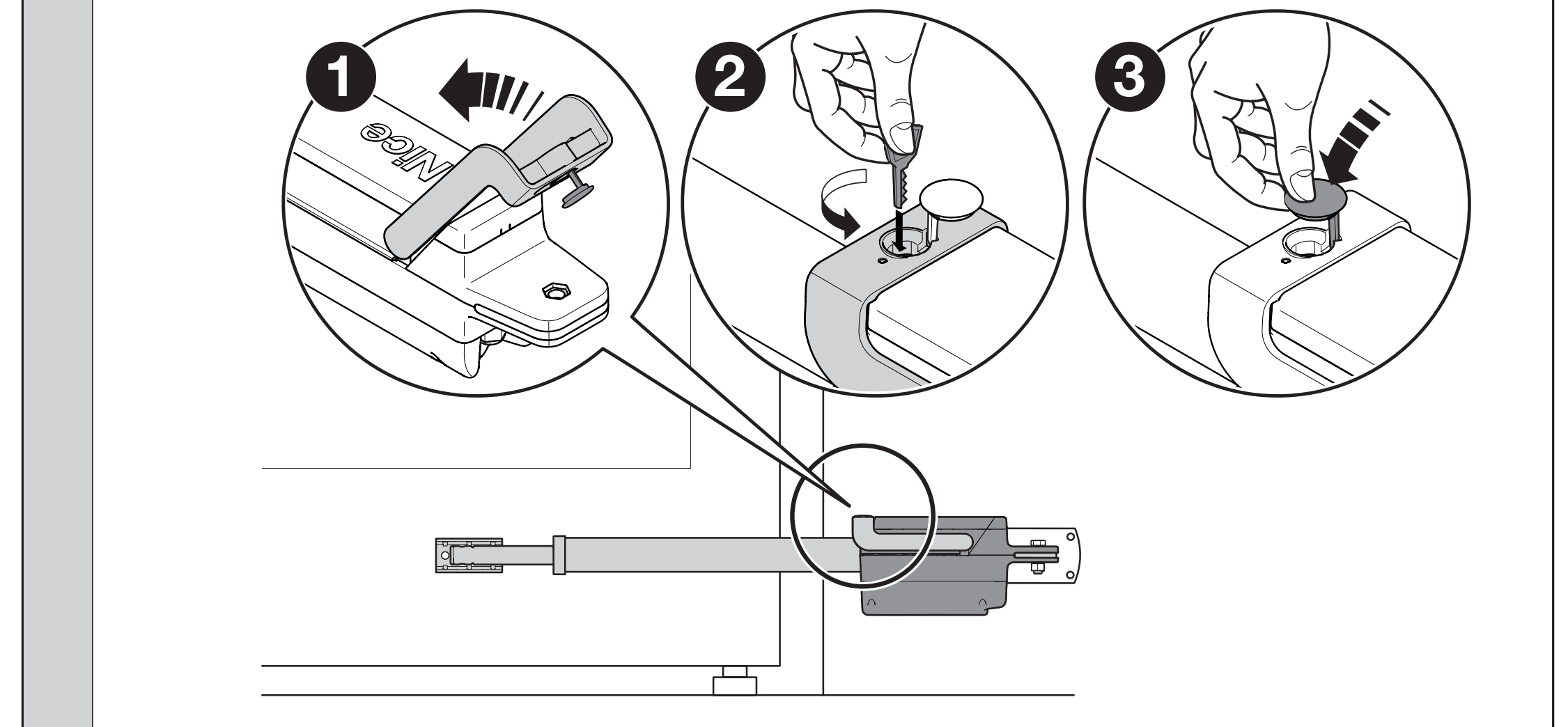

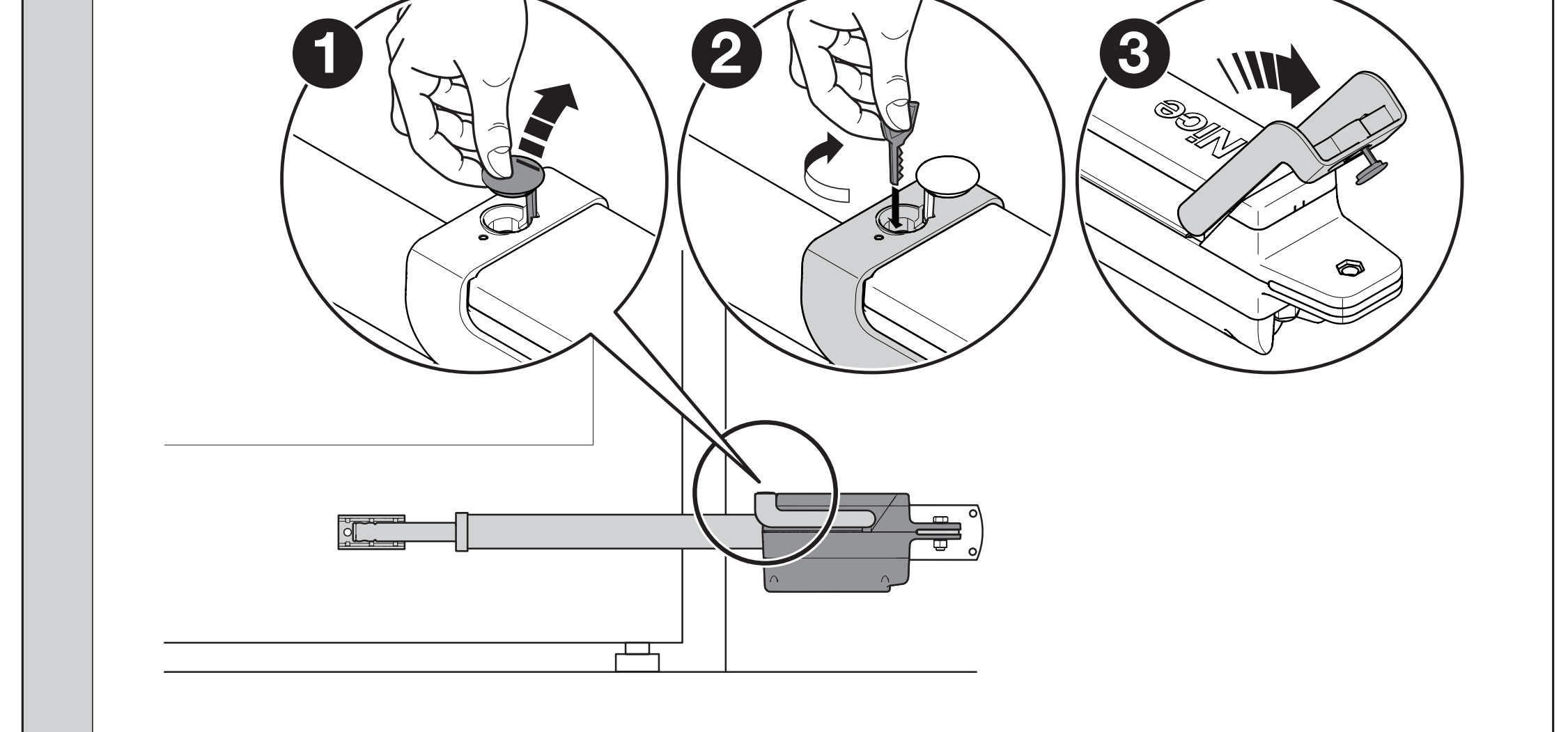

Χειροκίνητη απασφάλιση και ασφάλιση
- Σταματήστε την κίνηση και ασφαλίστε το φύλλο ώστε να μην κινηθεί από μόνο του. Αφαιρέστε το λαστιχένιο κάλυμμα της απασφάλισης.
- Τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Τώρα μπορείτε να ανοίξετε ή να κλείσετε το φύλλο χειροκίνητα.
- Πριν επαναφέρετε την αυτόματη λειτουργία, μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής και περιστρέψτε το κλειδί κατά 90° αριστερόστροφα και καλύψτε το άνοιγμα.
- Σε δίφυλλη πύλη, απασφαλίστε ή ασφαλίστε κάθε κινητήρα ξεχωριστά.
Έλεγχος ασφαλείας και παράδοση
- Το απασφαλισμένο φύλλο πρέπει να μπορεί να ανοίγει και να κλείνει χειροκίνητα με δύναμη το πολύ 390 N. Πρόκειται για δοκιμή της μηχανικής κίνησης, όχι για επιτρεπόμενη δύναμη πρόσκρουσης σε άτομο.
- Ασφαλίστε τους κινητήρες και δοκιμάστε το άνοιγμα, το κλείσιμο και τη στάση. Ελέγξτε τα στοπ, την επικάλυψη των φύλλων και την επίτευξη των τελικών θέσεων.
- Ελέγξτε ξεχωριστά τα φωτοκύτταρα, το STOP, τις ακμές ασφαλείας και τα υπόλοιπα συστήματα προστασίας. Όταν η προστασία βασίζεται στον περιορισμό της δύναμης, ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης και να επαληθεύσει την ασφάλεια του συστήματος.
- Η μονάδα ελέγχου ρυθμίζει τη δύναμη του κινητήρα· η μέγιστη δύναμη κινητήρα που αναφέρεται στον τεχνικό πίνακα δεν αποτελεί ασφαλή δύναμη επαφής με άνθρωπο.
- Παραδώστε την πύλη μόνο αφού ολοκληρωθούν επιτυχώς οι έλεγχοι και ενημερωθεί ο ιδιοκτήτης για τη λειτουργία, την απασφάλιση και τη συντήρηση. Τα παιδιά δεν πρέπει να παίζουν με τα χειριστήρια ούτε στον χώρο κίνησης της πύλης.
Τακτική συντήρηση
Η επιθεώρηση πρέπει να πραγματοποιείται το αργότερο κάθε 6 μήνες. Με αποσυνδεδεμένη την τροφοδοσία, ελέγξτε τη στερέωση των στηριγμάτων και των βιδών, τη διάβρωση, τη φθορά των πείρων και των κινούμενων μερών, τα καλώδια, τους στυπιοθλίπτες και τις στεγανοποιήσεις. Αντικαταστήστε τα κατεστραμμένα μέρη· μετά την επαναφορά της τροφοδοσίας, επαναλάβετε τους λειτουργικούς ελέγχους και τους ελέγχους ασφαλείας ολόκληρης της πύλης. Μην αντιμετωπίζετε διαπιστωμένο μηχανικό πρόβλημα αυξάνοντας τη δύναμη.
Τεχνικά χαρακτηριστικά TTN6024HS
| Παράμετρος | Τιμή |
|---|---|
| Τύπος κατασκευής | Μη αναστρέψιμος γραμμικός ενεργοποιητής με μαγνητικό κωδικοποιητή |
| Τροφοδοσία κινητήρα | 24 V DC από συμβατή μονάδα ελέγχου |
| Μονάδα ελέγχου | MC824H· η τρέχουσα MC824HR30 ξεχωριστά |
| Όρια ανά φύλλο | 6 m / 450 kg· συνδυασμός σύμφωνα με το διάγραμμα |
| Ταχύτητα εμβόλου | 0,027 m/s = 2,7 cm/s |
| Μέγιστο ρεύμα / ισχύς εισόδου | 7 A / 150 W |
| Δύναμη | 1 900 N |
| Διαδρομή | 680 mm |
| Κύκλος λειτουργίας | Συνεχής κύκλος σύμφωνα με τον κατασκευαστή· η καταλληλότητα λειτουργίας αξιολογείται για ολόκληρη την πύλη και το σύστημα ελέγχου. |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Διαστάσεις σώματος | 1 080 × 105 × 170 mm |
| Μήκος εγκατάστασης L | 1 030–1 710 mm ανάλογα με την έκταση του εμβόλου |
| Βάρος κινητήρα | 9 kg |

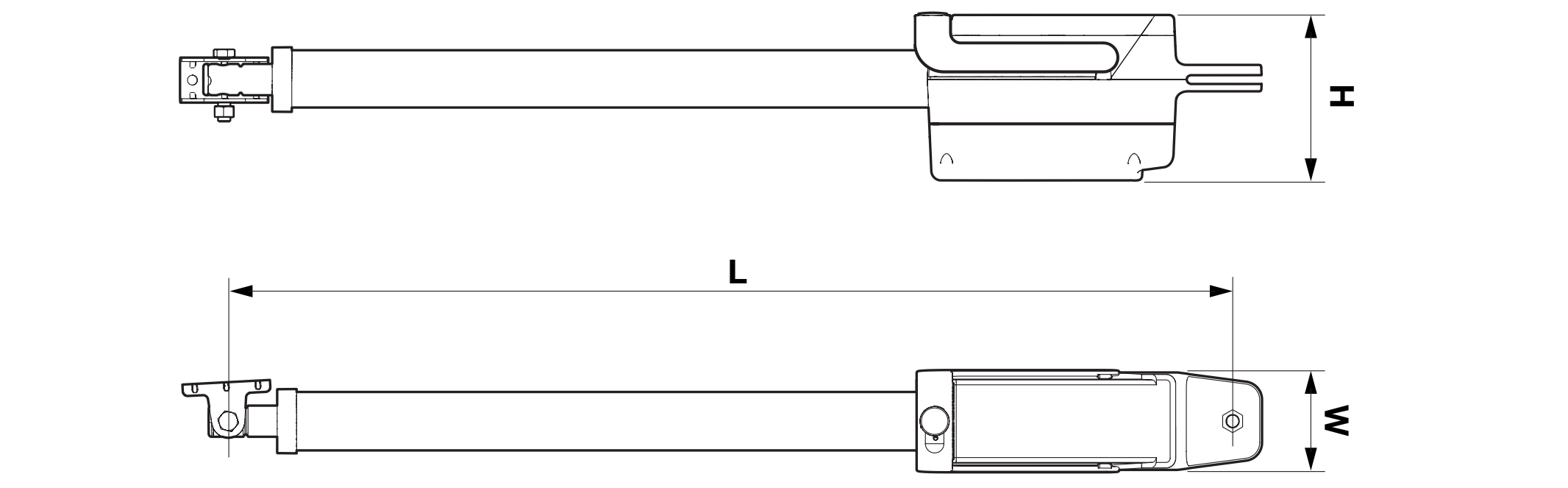

Το μήκος εγκατάστασης L στο σχέδιο και οι διαστάσεις του σώματος είναι διαφορετικά στοιχεία. Κατά την αξιολόγηση του διαθέσιμου χώρου, υπολογίστε επίσης τα στηρίγματα, την κίνηση του φύλλου και την πρόσβαση στο κάλυμμα.
