Σύζευξη τηλεχειριστηρίων με μηχανισμούς κίνησης γκαραζόπορτας NICE

Περιεχόμενα σελίδας: σύζευξη τηλεχειριστηρίων NICE:



Ο τηλεχειρισμός των μηχανισμών κίνησης NICE γίνεται με δύο εξαρτήματα: τηλεχειριστήριο και δέκτη.

Τηλεχειριστήριο (γνωστό και ως πομπός) είναι μια ασύρματη συσκευή με κουμπιά· όταν πατηθεί ένα κουμπί, εκπέμπεται μόνο ένα σήμα και η συσκευή δεν αποθηκεύει ποτέ τίποτα.
Για τη σωστή λειτουργία, η κωδικοποίηση του τηλεχειριστηρίου και του δέκτη πρέπει να είναι ίδια.

Δέκτης λαμβάνει το σήμα που εκπέμπει το τηλεχειριστήριο και, με βάση τον κωδικό, αποφασίζει πώς θα το διαχειριστεί. Ο δέκτης αποθηκεύει στη μνήμη τους κωδικούς των τηλεχειριστηρίων.

Ο δέκτης μπορεί να είναι ενσωματωμένος στον πίνακα ελέγχου του μηχανισμού κίνησης (π.χ. NICE Road 400, τα νέα μοντέλα μηχανισμών Wingo και Toona), οπότε ελέγχεται με το κουμπί R (RADIO) απευθείας στον πίνακα ελέγχου. Ο δέκτης μπορεί επίσης να είναι εξωτερικός και να συνδέεται στον πίνακα ελέγχου μέσω υποδοχής (π.χ. δέκτης OXI / SMXI στον μηχανισμό κίνησης NICE Robus, Run ή παλαιότερα μοντέλα μηχανισμών Wingo και Toona).

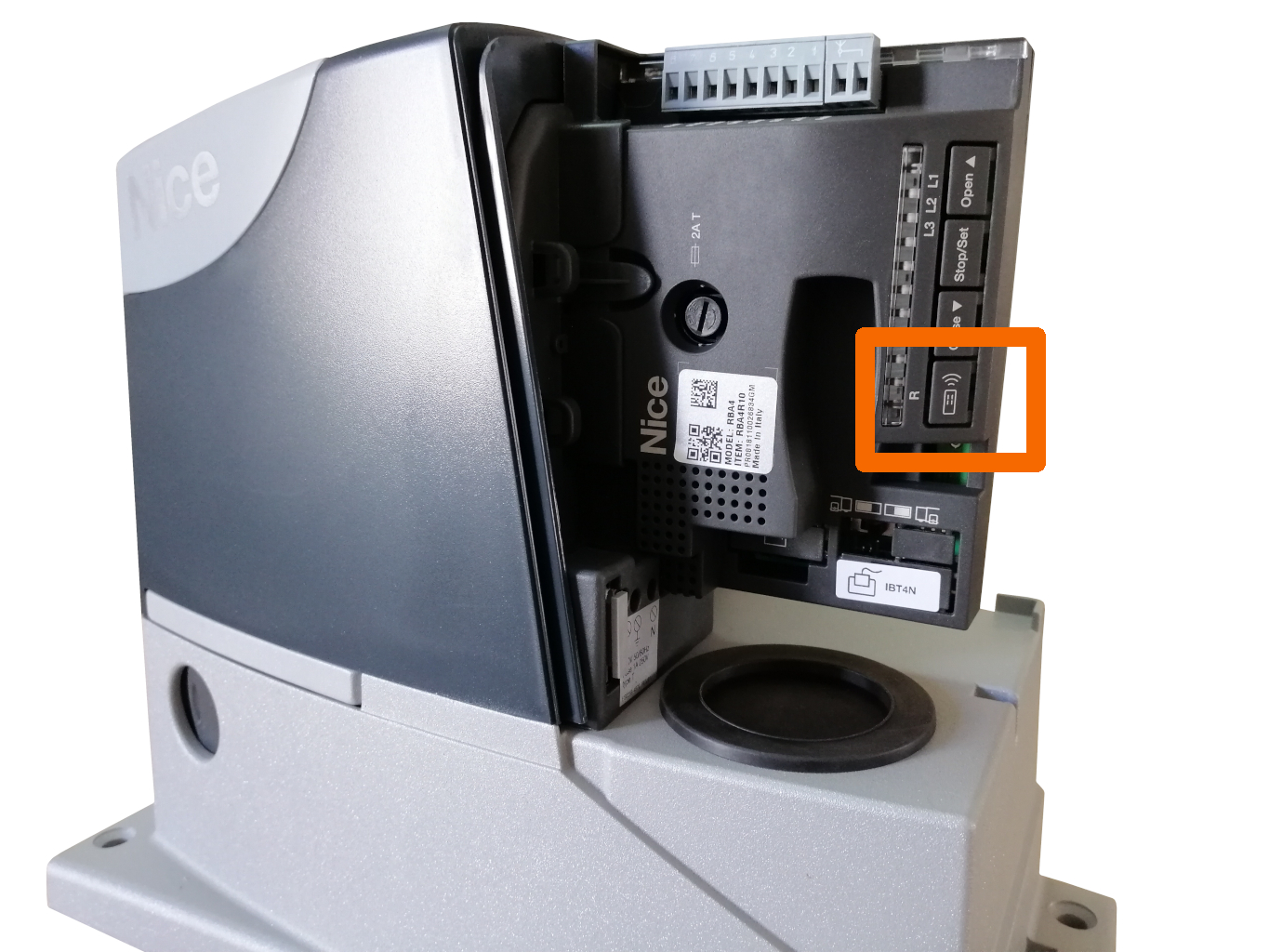

Κουμπί R (RADIO) στον πίνακα ελέγχου NICE RBA4R10 του μηχανισμού κίνησης NICE Road 400 Κουμπί στον εξωτερικό δέκτη NICE OXI/SMXI του μηχανισμού κίνησης NICE Robus, Run κ.ά.

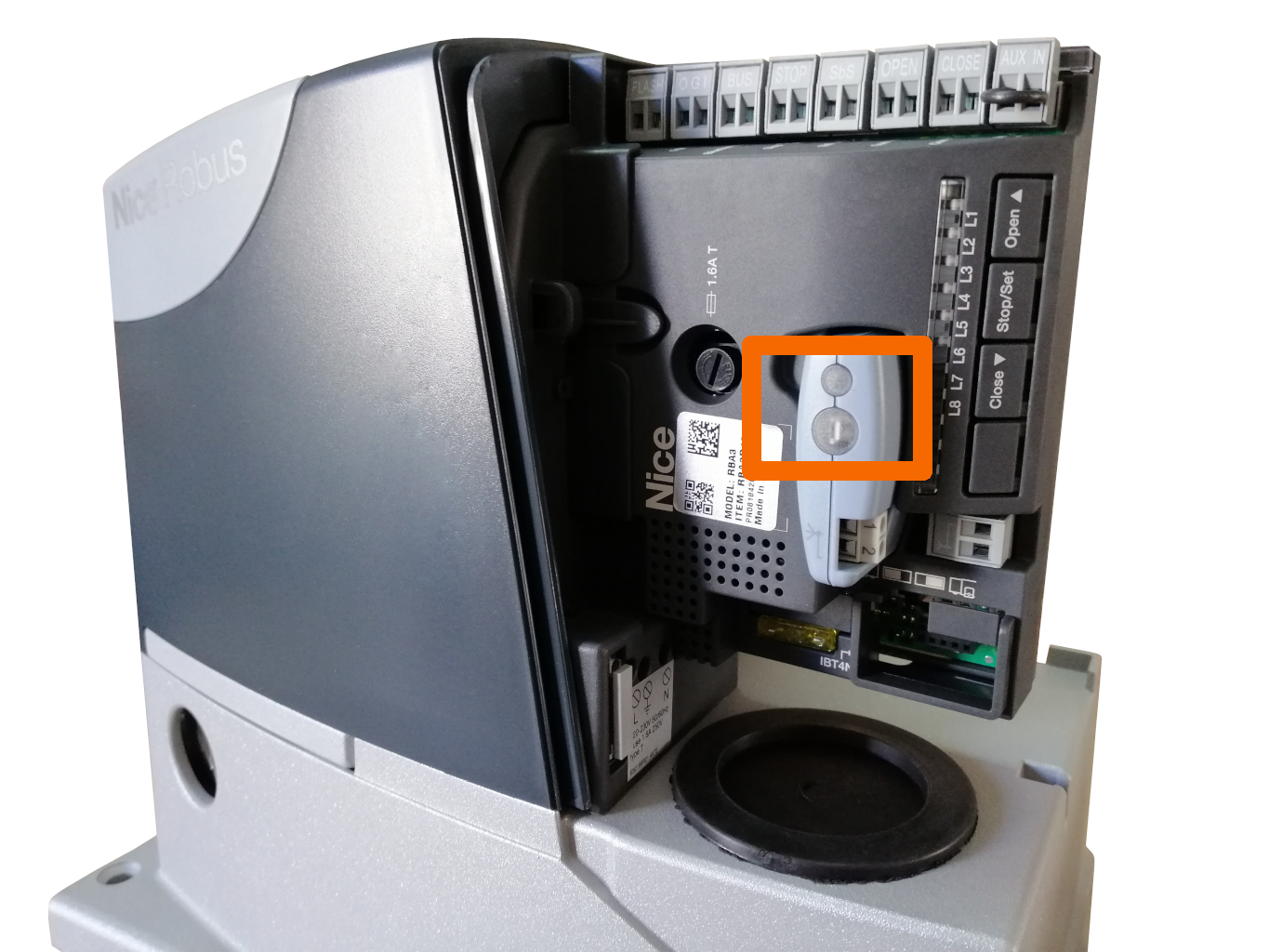

Κουμπί RADIO στον ενσωματωμένο δέκτη NICE Road 400 RBA4R10 Κουμπί στον εξωτερικό δέκτη OXI του μηχανισμού κίνησης NICE Robus 600 RBA4



Τα ηλεκτρονικά εξαρτήματα της NICE επιτρέπουν την αποθήκευση τηλεχειριστηρίων στη μνήμη των δεκτών σε δύο λειτουργίες:

Λειτουργία I.
«Ένα τηλεχειριστήριο για μία συσκευή»		 Λειτουργία II.
«Ένα τηλεχειριστήριο για πολλές συσκευές»

Αυτή η λειτουργία είναι κατάλληλη μόνο για τηλεχειριστήρια με έως τέσσερα κανάλια.



Σε αυτή τη λειτουργία, τα κουμπιά έχουν σταθερά αντιστοιχισμένες λειτουργίες για τον έλεγχο μίας συσκευής (η αρίθμηση των κουμπιών γίνεται από αριστερά προς τα δεξιά και από πάνω προς τα κάτω):



Αριθμός κουμπιού Εντολή
Κουμπί 1. „Βηματική λειτουργία“
Κουμπί 2. „Μερικό άνοιγμα“
Κουμπί 3. „Άνοιγμα“
Κουμπί 4. „Κλείσιμο“



Αυτή η λειτουργία είναι κατάλληλη για τηλεχειριστήρια με δύο ή περισσότερα κανάλια (κουμπιά).



Σε αυτή τη λειτουργία, κάθε κουμπί αντιστοιχεί σε μία μόνο λειτουργία της συσκευής:



Αριθμός λειτουργίας Εντολή
1. „Βηματική λειτουργία“
2. „Μερικό άνοιγμα“
3. „Άνοιγμα“
4.

„Κλείσιμο“



Είναι επίσης δυνατό να ελέγχετε περισσότερες συσκευές με ένα κουμπί. Το τηλεχειριστήριο αποθηκεύεται πάντα στον δέκτη· το ίδιο το τηλεχειριστήριο δεν αποθηκεύει ποτέ τίποτα.

Παραδείγματα:

Με τηλεχειριστήριο ενός καναλιού, θα μπορείτε μόνο να χειρίζεστε βηματικά την αυλόπορτα. Οι άλλες εντολές δεν θα είναι διαθέσιμες.

Με το τηλεχειριστήριο δύο καναλιών το κουμπί 1 θα χειρίζεται βηματικά την αυλόπορτα με επαναλαμβανόμενα πατήματα, ενώ το κουμπί 2 θα ανοίγει την αυλόπορτα μόνο μερικώς. Οι άλλες δύο εντολές δεν θα είναι διαθέσιμες.

Με το τηλεχειριστήριο τεσσάρων καναλιών θα έχετε διαθέσιμες όλες τις εντολές.

Ένα απλό παράδειγμα: Έχω τηλεχειριστήριο δύο καναλιών και έχω συρόμενη αυλόπορτα και γκαραζόπορτα. Με το πρώτο κουμπί μπορείτε να ελέγχετε (βηματικά) τη συρόμενη αυλόπορτα και με το δεύτερο τη γκαραζόπορτα.



Ένα σύνθετο παράδειγμα: Έχω τηλεχειριστήριο τεσσάρων καναλιών. Στο σπίτι έχω συρόμενη αυλόπορτα, γκαραζόπορτα και ανοιγόμενη αυλόπορτα. Στη δουλειά έχουμε ανοιγόμενη αυλόπορτα με δύο φύλλα, 8 m. Μπορείτε να τα ελέγχετε όλα με ένα τηλεχειριστήριο. Με το πρώτο κουμπί μπορείτε να ελέγχετε τη συρόμενη αυλόπορτα στο σπίτι και να ρυθμίσετε το ίδιο κουμπί στη δουλειά για μερικό άνοιγμα της ανοιγόμενης αυλόπορτας (θα ανοίγει μόνο το ένα φύλλο των τεσσάρων μέτρων). Με το δεύτερο κουμπί μπορείτε να ελέγχετε την ανοιγόμενη αυλόπορτα στο σπίτι και, για παράδειγμα, να ανοίγετε και τα δύο φύλλα στη δουλειά όταν πηγαίνετε με φορτηγό. Με το τρίτο κουμπί μπορείτε να ελέγχετε τη γκαραζόπορτα στο σπίτι και με το τέταρτο, για παράδειγμα, να ανοίγετε μερικώς τη συρόμενη αυλόπορτα στο σπίτι κατά 1m, όταν επιστρέφετε κουρασμένοι με τα πόδια από το ποδόσφαιρο και η αυλόπορτα πεζών είναι μακριά. Εναλλακτικά, μπορείτε, για παράδειγμα, να αντιστοιχίσετε την ανοιγόμενη αυλόπορτα στη δουλειά στη λειτουργία I.

Διαθέσιμες εντολές για συσκευές NICE

  1. Βηματική λειτουργία
  2. Μερικό άνοιγμα
  3. Άνοιγμα
  4. Κλείσιμο

1. Βηματική λειτουργία

Υπάρχουν διάφορες ακολουθίες βημάτων, ανάλογα με το εκάστοτε σύστημα αυτοματισμού. Οι συσκευές NICE υποστηρίζουν συνήθως τους ακόλουθους συνδυασμούς (για τη συγκεκριμένη συσκευή, ανατρέξτε στο αντίστοιχο εγχειρίδιο):

Άνοιγμα > Διακοπή > Κλείσιμο > Άνοιγμα
Συνήθως, η προεπιλεγμένη ρύθμιση. Κατά το κλείσιμο της αυλόπορτας, το πάτημα του κουμπιού ενεργοποιεί άμεσο άνοιγμα.
Άνοιγμα > Διακοπή > Κλείσιμο > Διακοπή > Άνοιγμα
Η ασφαλέστερη επιλογή. Κάθε κίνηση της αυλόπορτας μπορεί να διακοπεί.
Άνοιγμα > Κλείσιμο > Άνοιγμα
Πρακτική, αλλά όχι απολύτως ασφαλής επιλογή. Με αυτόν τον συνδυασμό, αν η πόρτα χτυπήσει σε κάποιο εμπόδιο, θα πρέπει να την κυνηγάτε πάνω-κάτω.



Ο συγκεκριμένος τύπος βηματικής λειτουργίας ρυθμίζεται κατά τον προγραμματισμό του μηχανισμού κίνησης. Από τότε, η συγκεκριμένη ακολουθία εντολών θα ισχύει όχι μόνο για τα τηλεχειριστήρια, αλλά και για συσκευές που είναι συνδεδεμένες στην αντίστοιχη είσοδο STEP-BY-STEP.

2. Μερικό άνοιγμα

Με επανειλημμένα πατήματα του κουμπιού, η πόρτα θα εκτελεί τις ακόλουθες κινήσεις:

Μερικό άνοιγμα > Διακοπή > Κλείσιμο > Διακοπή > Μερικό κλείσιμο



Με αυτό το κουμπί μπορείτε να ανοίξετε την πόρτα μόνο μερικώς, ποτέ εντελώς.

Το μερικό άνοιγμα έχει διαφορετική λειτουργία ανάλογα με τον τύπο αυτοματισμού:

Τύπος αυτοματισμού Μερικό άνοιγμα

Μηχανισμοί κίνησης για συρόμενες πόρτες

 Ανοίγει τη συρόμενη πόρτα κατά 1 m (άνοιγμα για πεζούς)

Μηχανισμοί κίνησης για ανοιγόμενες πόρτες

 Ανοίγει ένα φύλλο της πόρτας

Μηχανισμοί κίνησης για γκαραζόπορτες

 Μερικό άνοιγμα

3. Άνοιγμα

Με επανειλημμένα πατήματα του κουμπιού, η πόρτα θα εκτελεί τις ακόλουθες κινήσεις:

Άνοιγμα > Διακοπή > Άνοιγμα


μέχρι να ανοίξει εντελώς· μετά το κουμπί δεν θα ανταποκρίνεται.

4. Κλείσιμο

Με επανειλημμένα πατήματα του κουμπιού, η πόρτα θα εκτελεί τις ακόλουθες κινήσεις:

Κλείσιμο > Διακοπή > Κλείσιμο


μέχρι να κλείσει εντελώς· μετά το κουμπί δεν θα ανταποκρίνεται.

Διαγραφή τηλεχειριστηρίων από τη μνήμη

Διαγραφή όλων των τηλεχειριστηρίων από τη μνήμη του δέκτη

  1. Πατήστε το κουμπί R (RADIO) στην πλακέτα ελέγχου (ή το κουμπί στον δέκτη) και κρατήστε το πατημένο.
  2. Η ενδεικτική λυχνία R (RADIO) (ή η λυχνία στον δέκτη) θα ανάψει και στη συνέχεια θα σβήσει (συνεχίστε να κρατάτε το κουμπί πατημένο).
  3. Η λυχνία θα αρχίσει να αναβοσβήνει και εσείς _ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ_  του τρίτου αναβοσβησίματος αφήστε το κουμπί R (RADIO).
  4. Αν η διαγραφή ολοκληρώθηκε με επιτυχία, η λυχνία θα αναβοσβήσει για λίγο σαν σε ντίσκο και στη συνέχεια θα αναβοσβήσει 5 φορές.

Διαγραφή συγκεκριμένου τηλεχειριστηρίου από τη μνήμη του δέκτη (μόνο για τον δέκτη OXI)

  1. Πατήστε το κουμπί R (RADIO) στην πλακέτα ελέγχου (ή το κουμπί στον δέκτη) και κρατήστε το πατημένο.
  2. Η ενδεικτική λυχνία R (RADIO) (ή η λυχνία στον δέκτη) θα ανάψει. Ενώ κρατάτε πατημένο το κουμπί R (RADIO), πατήστε και κρατήστε ταυτόχρονα πατημένο ένα κουμπί στο τηλεχειριστήριο.
    • για τη λειτουργία I. μπορείτε να πατήσετε και να κρατήσετε πατημένο οποιοδήποτε κουμπί.
    • για τη λειτουργία II. πρέπει να πατήσετε το συγκεκριμένο κουμπί που έχει αντιστοιχιστεί στον δέκτη. Για να διαγράψετε ολόκληρο το τηλεχειριστήριο από τη μνήμη του δέκτη, πρέπει επομένως να επαναλάβετε τη διαδικασία για κάθε κουμπί που έχει αντιστοιχιστεί σε αυτόν τον δέκτη.
  3. Αν η διαγραφή ολοκληρώθηκε με επιτυχία, η λυχνία θα αναβοσβήσει 5 φορές και τότε αφήστε και τα δύο κουμπιά.

Αποθήκευση τηλεχειριστηρίου στη μνήμη

Αν δεν ξέρετε ποιο τηλεχειριστήριο κρατάτε, αν είναι ήδη συζευγμένο ή δεν γνωρίζετε σε ποια λειτουργία, συνιστούμε πριν από τη σύζευξη να το διαγράψετε τόσο στη λειτουργία Iόσο και στη λειτουργία II.

Αποθήκευση τηλεχειριστηρίου στη μνήμη του δέκτη με τα κουμπιά του δέκτη

Αποθήκευση στη μνήμη σε λειτουργία I. Αποθήκευση στη μνήμη σε λειτουργία II.
  1. Πατήστε το κουμπί R (RADIO) στην πλακέτα ελέγχου (ή το κουμπί στον δέκτη) και κρατήστε το πατημένο μέχρι να ανάψει η λυχνία R (RADIO) (ή η λυχνία στον δέκτη) και, στη συνέχεια, αφήστε το.
  2. Μέσα σε 10 δευτερόλεπτα (ή όσο η λυχνία παραμένει αναμμένη), πατήστε και κρατήστε πατημένο οποιοδήποτε κουμπί στο τηλεχειριστήριο, μέχρι η λυχνία R (RADIO) στην πλακέτα ελέγχου (ή στον δέκτη) να αναβοσβήσει τρεις φορές. Τότε αφήστε το κουμπί στο τηλεχειριστήριο.
  3. Για να αποθηκεύσετε επιπλέον τηλεχειριστήρια, επαναλάβετε το βήμα 2. Έχετε όμως κάθε φορά 10 δευτερόλεπτα από την αποθήκευση του τελευταίου συζευγμένου τηλεχειριστηρίου.

Αποθήκευση τηλεχειριστηρίου στη μνήμη σε λειτουργία II γίνεται σε δύο βήματα:

1. Επιλογή εντολής

Αριθμός Εντολή
1. „Βηματική λειτουργία“
2. „Μερικό άνοιγμα“
3. „Άνοιγμα“
4. „Κλείσιμο“

2. Αποθήκευση τηλεχειριστηρίου

Διαδικασία:

  1. Πατήστε το κουμπί R (RADIO) στην πλακέτα ελέγχου (ή το κουμπί στον δέκτη) τόσες φορές όσες αντιστοιχούν στην εντολή που θέλετε να εκχωρήσετε στο κουμπί, σύμφωνα με τον πίνακα.
  2. Η λυχνία R (RADIO) στην πλακέτα ελέγχου (ή στον δέκτη) θα αναβοσβήσει τόσες φορές όσες αντιστοιχούν στην εντολή που θέλετε να αποθηκεύσετε και θα συνεχίσει να αναβοσβήνει.
  3. Αν ο αριθμός είναι σωστός, μέσα σε 10 δευτερόλεπτα (ή όσο η λυχνία αναβοσβήνει), πατήστε και κρατήστε πατημένο το επιθυμητό κουμπί στο τηλεχειριστήριο, μέχρι η λυχνία R (RADIO) στην πλακέτα ελέγχου (ή στον δέκτη) να αναβοσβήσει τρεις φορές. Τότε αφήστε το κουμπί στο τηλεχειριστήριο.
  4. Για να αποθηκεύσετε κουμπιά και άλλων τηλεχειριστηρίων για την ίδια εντολή, επαναλάβετε το βήμα 3. Έχετε όμως κάθε φορά 10 δευτερόλεπτα από την αποθήκευση του τελευταίου συζευγμένου τηλεχειριστηρίου.

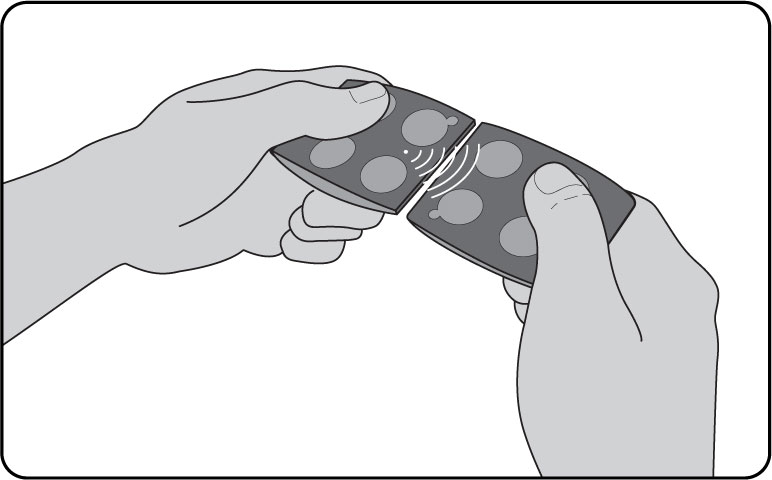

Αποθήκευση τηλεχειριστηρίου στη μνήμη του δέκτη από απόσταση, με ήδη συζευγμένο τηλεχειριστήριο

Απομακρυσμένη σύζευξη τηλεχειριστηρίωνΗ διαδικασία αυτή πρέπει να πραγματοποιηθεί εντός εμβέλειας του δέκτη. Έχετε δύο τηλεχειριστήρια, ένα ΠΑΛΙΟ, ήδη συζευγμένο, και ένα ΝΕΟ, που δεν έχει συζευχθεί ακόμη. Αν το ΠΑΛΙΟ τηλεχειριστήριο αντιστοιχισμένο στη λειτουργία I, ΝΕΟ το τηλεχειριστήριο θα αποκτήσει τις ίδιες ιδιότητες και η διαδικασία μπορεί να πραγματοποιηθεί με οποιοδήποτε κουμπί. Εάν το ΠΑΛΙΟ τηλεχειριστήριο έχει αντιστοιχιστεί στη λειτουργία II, η διαδικασία πρέπει να πραγματοποιηθεί ξεχωριστά για κάθε κουμπί, πατώντας το συγκεκριμένο κουμπί. Η διαδικασία είναι η εξής:

  1. Πατήστε παρατεταμένα το κουμπί στο ΝΕΟ τηλεχειριστήριο για 7 δευτερόλεπτα και, στη συνέχεια, αφήστε το.
  2. Πατήστε το κουμπί στο ΠΑΛΙΟ τηλεχειριστήριο για δύο δευτερόλεπτα, τρεις φορές διαδοχικά. Η πύλη δεν θα πρέπει πλέον να κινείται.
  3. Πατήστε το κουμπί στο ΝΕΟ τηλεχειριστήριο για 3 δευτερόλεπτα και, στη συνέχεια, αφήστε το.
  4. Περιμένετε 10 δευτερόλεπτα και δοκιμάστε.
  5. Εάν η αντιστοίχιση δεν ήταν επιτυχής, δοκιμάστε να πατήσετε τα κουμπιά πιο αργά. Μπορείτε να δοκιμάσετε όσες φορές χρειαστεί.
