NICE Toona TO5024HS – γρήγορος αυτόνομος μηχανισμός κίνησης 24 V για ανοιγόμενη αυλόπορτα
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
386,90 € με ΦΠΑ
| Βάρος |
|---|
| 9,55 kg |
Περιγραφή του προϊόντος NICE Toona TO5024HS – γρήγορος αυτόνομος μηχανισμός κίνησης 24 V για ανοιγόμενη αυλόπορτα
Το NICE Toona TO5024HS είναι ένας γρήγορος αυτόνομος κινητήρας 24 V DC για ένα φύλλο πύλης. Οι τιμές έως 5 m και έως 400 kg είναι ανεξάρτητα ανώτατα όρια· τον επιτρεπόμενο συνδυασμό καθορίστε βάσει της καμπύλης TO5024HS.
Η NICE αναφέρει άνοιγμα 90° σε περίπου 16 δευτερόλεπτα με τυπική εγκατάσταση, χωρίς να υπολογίζεται η εκκίνηση και η επιβράδυνση. Ο πραγματικός χρόνος εξαρτάται από τη γεωμετρία, το φύλλο και τη ρύθμιση του πίνακα ελέγχου. Η τάση των 24 V είναι η τάση του κινητήρα· για το τρέχον MC824HR30/MCA1R30 ακολουθήστε τις οδηγίες του εγχειριδίου αυτής της πλακέτας.
| Γρήγορη πλοήγηση | |
|---|---|
| Περιεχόμενα συσκευασίας | Όρια |
| Διάρκεια ζωής | Εγκατάσταση |
| Σύνδεση | Στοπ |
| Εξαρτήματα | Πίνακας ελέγχου |
| Απασφάλιση | Χαρακτηριστικά |
| Συντήρηση | Εγχειρίδιο PDF |
| Εξαρτήματα – ακροδέκτες και πολικότητα | |
- Γρήγορη έκδοση HS: 0,025 m/s χωρίς φορτίο· 0,018 m/s υπό φορτίο.
- Ένα φύλλο έως 5 m και έως 400 kg μόνο σε συνδυασμό που επιτρέπεται από το διάγραμμα TO5024HS.
- Εσωτερικό στοπ ανοίγματος, χειροκίνητη απασφάλιση και ξεχωριστά καλώδια κωδικοποιητή.
Τι περιλαμβάνει ο αυτόνομος μηχανισμός
| Εξάρτημα σύμφωνα με τη NICE | Χρήση |
|---|---|
| Κινητήρας TO5024HS | Κίνηση ενός φύλλου πύλης. |
| Μπροστινό και πίσω στήριγμα με πλάκα τοποθέτησης | Στερέωση στο φύλλο και στον στύλο. |
| Συνδετικά εξαρτήματα και κλειδιά απασφάλισης | Τοποθέτηση του μηχανισμού στα στηρίγματα και χειροκίνητη κίνηση σε περίπτωση διακοπής ρεύματος. |
Ο ακριβής αριθμός εξαρτημάτων εξαρτάται από την έκδοση που παραδίδεται· ελέγξτε τα περιεχόμενα της συσκευασίας με βάση την εικόνα 1 του εγχειριδίου NICE. Οι αγκυρωτικές βίδες και τα ούπα για τον στύλο ή τον τοίχο παρέχονται ξεχωριστά, ανάλογα με το υπόστρωμα. Επιλέξτε τη μονάδα ελέγχου και τα εξαρτήματα ασφαλείας ανάλογα με τη συγκεκριμένη διάταξη.
Εύρος χρήσης

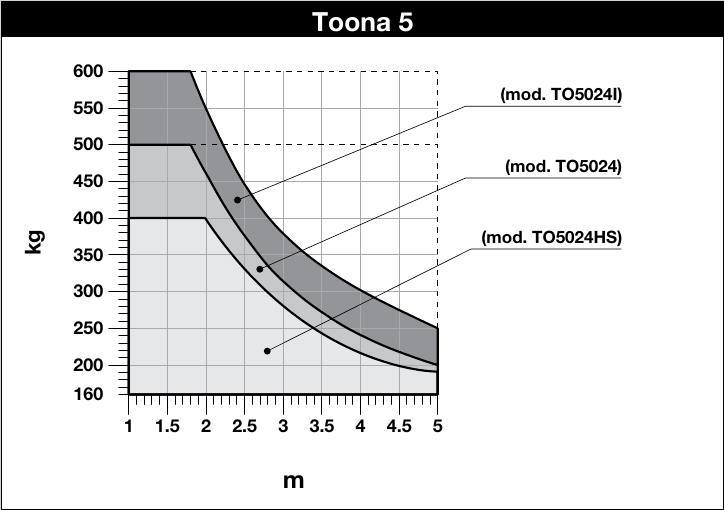

TO5024HS: το όριο των 400 kg ισχύει περίπου για φύλλο έως 2 m· στα 5 m, το διάγραμμα δείχνει περίπου 190 kg. Λάβετε επίσης υπόψη την αντίσταση στην κίνηση, την πλήρωση του φύλλου και τον άνεμο. Το διάγραμμα δείχνει το όριο χρήσης και δεν αποτελεί υπόσχεση διάρκειας ζωής.
Διάρκεια ζωής ανάλογα με το φορτίο
Για κάθε φύλλο, αθροίστε τους αντίστοιχους δείκτες βάρους, μήκους και περιβαλλοντικών συνθηκών. Στο πρωτότυπο διάγραμμα, διαβάστε τον ενδεικτικό αριθμό κύκλων. Ο υπολογισμός είναι εκτίμηση του κατασκευαστή, όχι εγγύηση διάρκειας ζωής.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής |
|---|---|---|
Βάρος έως 300 kg | 0 % |
|
Πάνω από 300 έως 400 kg | 10 % | |
Μήκος 2–3 m | 0 % | |
Μήκος πάνω από 3 έως 4 m | 10 % | |
Μήκος πάνω από 4 έως 5 m | 20 % | |
Θερμοκρασία πάνω από 40 °C, κάτω από 0 °C ή υγρασία πάνω από 80 % | 20 % | |
Πλήρης πλήρωση φύλλου | 15 % | |
Ανεμώδης περιοχή | 15 % |
| Διάγραμμα NICE |
|---|
Επιλογή μονάδας ελέγχου
Τρέχουσα: MC824HR30/MCA1R30. Σε παλαιότερη διάταξη, επαληθεύστε την ένδειξη της πλακέτας· το εγχειρίδιο της νέας πλακέτας δεν ισχύει αυτομάτως για την παλιά. Ο κινητήρας πωλείται και ξεχωριστά, γι’ αυτό ελέγξτε τα περιεχόμενα της συγκεκριμένης συσκευασίας.
Αν δεν είστε βέβαιοι για την επιλογή πλακέτας ή τη γεωμετρία εγκατάστασης, επικοινωνήστε με την τεχνική υποστήριξη.
I. Τοποθέτηση του πίσω στηρίγματος στερέωσης
Στερέωση στηριγμάτων: Για συνήθη χαλύβδινη κατασκευή, συνιστάται ενδεικτικά στύλος 120 × 120 mm. Μπορεί να χρησιμοποιηθεί προφίλ 100 × 100 mm αφού αξιολογηθούν το υλικό, το πάχος του τοιχώματος, το ύψος, η βάση, η αγκύρωση και το φορτίο ανέμου. Η διάσταση του στύλου από μόνη της δεν επιβεβαιώνει την αντοχή της εγκατάστασης.

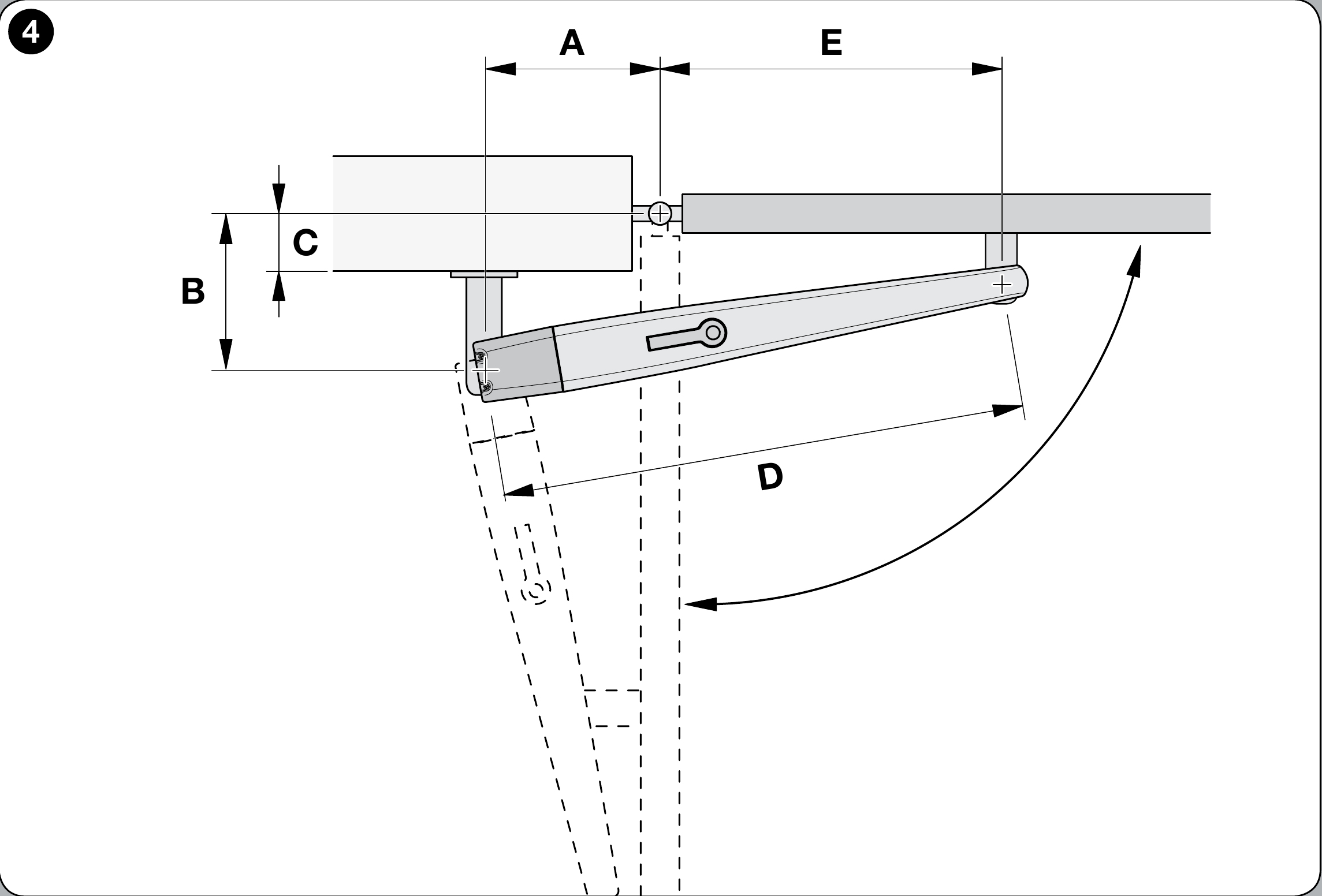

Μετρήστε την απόσταση μετατόπισης του μεντεσέ C, από το πρωτότυπο διάγραμμα εγκατάστασης καθορίστε το B, τη γωνία ανοίγματος και το A. Τα A και B πρέπει να είναι παρόμοια· τιμές B κάτω από τη γραμμή t δεν συνιστώνται από τη NICE. Αν ο στύλος ή η μετατόπιση του μεντεσέ δεν επιτρέπουν τη διατήρηση της γεωμετρίας, τροποποιήστε το στήριγμα ή χρησιμοποιήστε την επιμηκυμένο πίσω στήριγμα PLA6. Για άνοιγμα προς τα έξω απαιτείται επιμηκυμένο πίσω στήριγμα· καθορίστε τις διαστάσεις με βάση την πραγματική πύλη. Πριν από τη συγκόλληση, μετρήστε τα παρεχόμενα στηρίγματα και ελέγξτε ολόκληρη την τροχιά κίνησης του φύλλου.
Πριν από την εγκατάσταση, ελέγξτε την αντοχή του φύλλου, την ομαλή χειροκίνητη κίνησή του και την πρόσβαση στην απασφάλιση του μηχανισμού.
- Μετρήστε την απόσταση C του μεντεσέ σύμφωνα με το σχέδιο της πύλης.

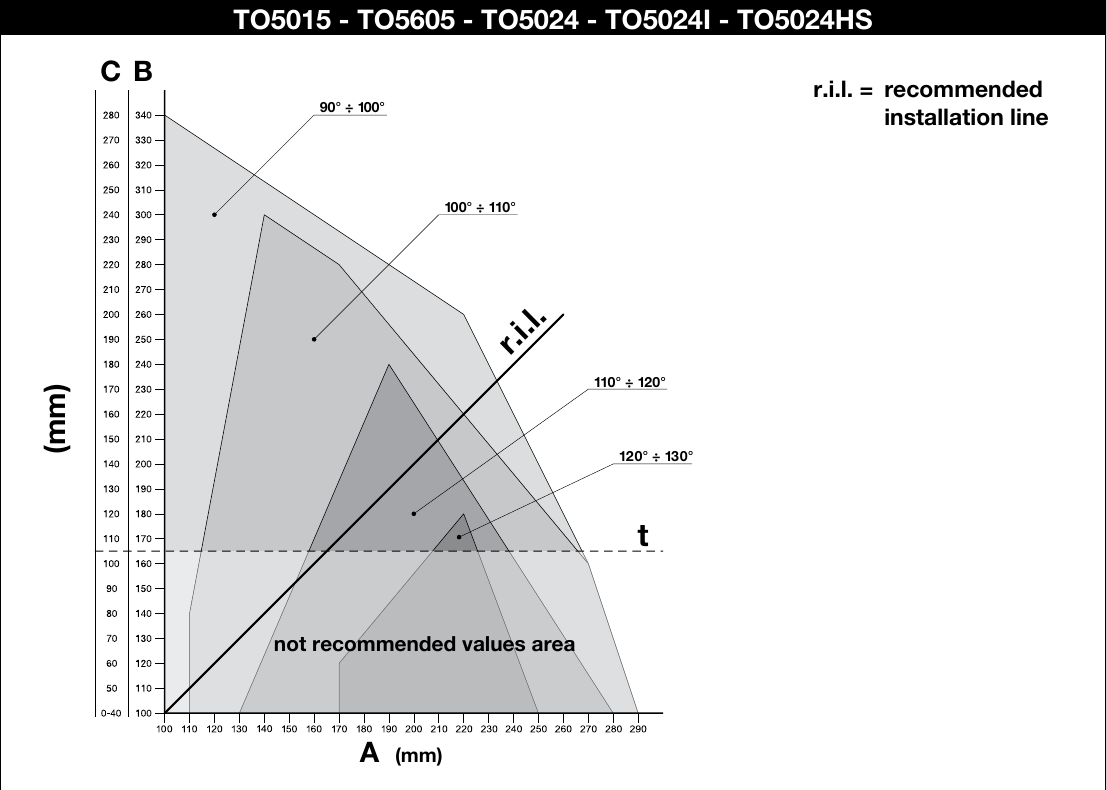

- Στο γράφημα, από το C χαράξτε οριζόντια γραμμή και διαβάστε την τιμή B.
- Το σημείο τομής με την προτεινόμενη γραμμή r.i.l. δείχνει την επιτρεπόμενη γωνία· από την κάθετη γραμμή διαβάστε την τιμή A.

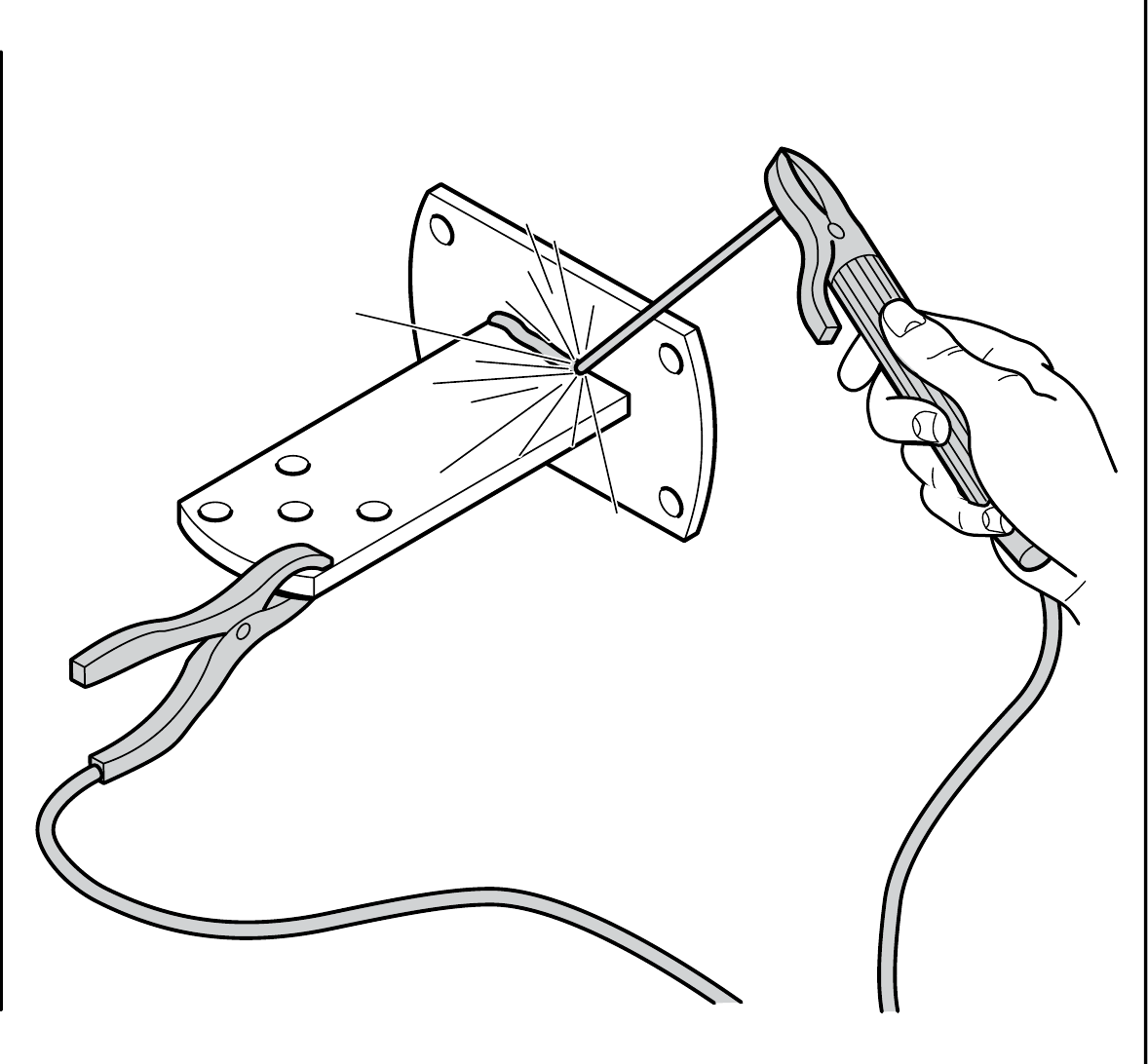

- Πριν συγκολλήσετε τη βάση στήριξης, ελέγξτε τις τιμές A και B και όλη την κίνηση του φύλλου της πύλης. Η NICE δεν συνιστά τιμές B κάτω από τη γραμμή t.

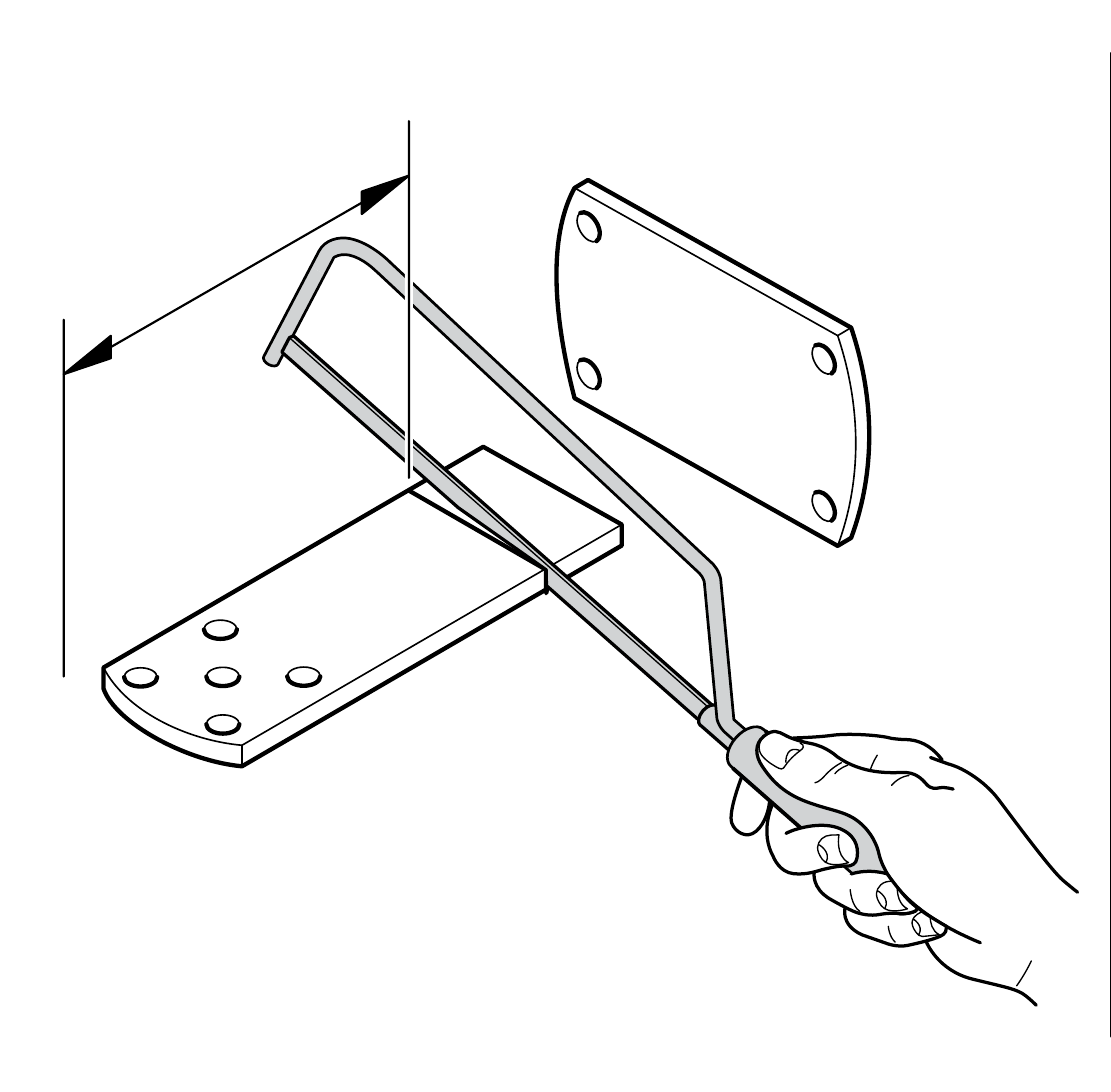

Η πίσω βάση στήριξης της σειράς Toona 4–5 που περιλαμβάνεται έχει μήκος 150 mm. Αν χρειάζεται να προσαρμόσετε το μήκος της, αφού ελέγξετε τη γεωμετρία, κοντύνετέ την και ενώστε την σταθερά με την πλάκα στήριξης σύμφωνα με το σχέδιο της NICE.
II. Τοποθέτηση της μπροστινής βάσης στήριξης

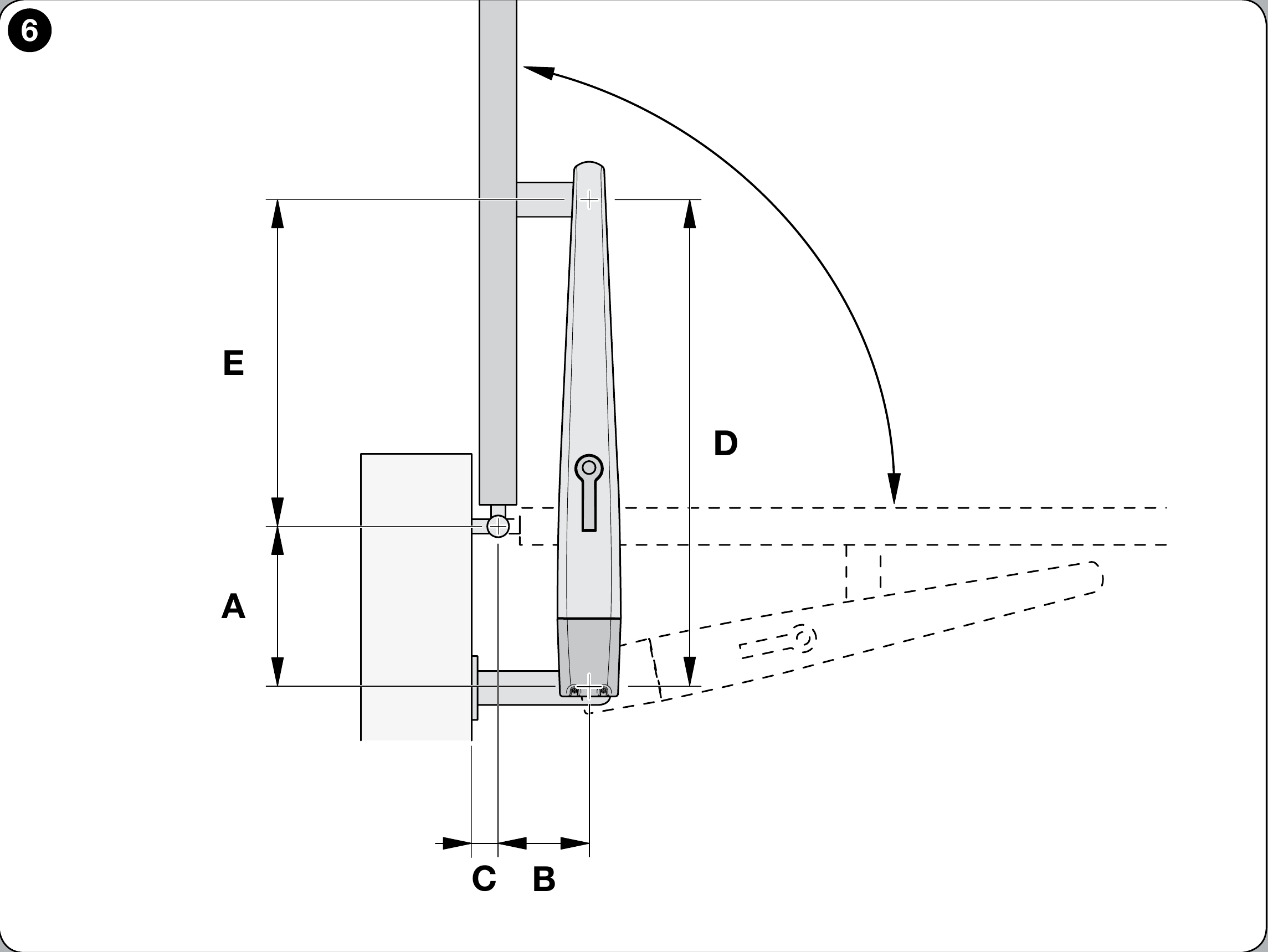

Τοποθετήστε την μπροστινή βάση στήριξης σύμφωνα με τη σταθερή διάσταση D = 880 mm και τον πίνακα E για την επιλεγμένη τιμή A. Το αυθεντικό σχέδιο της NICE για το Toona 4–5 αναφέρει υψομετρική διαφορά F = 34 mm. Πριν από την τελική στερέωση, μετρήστε τις βάσεις στήριξης που παραδόθηκαν και ελέγξτε ότι το φύλλο της πύλης κινείται ελεύθερα.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Στερεώστε την πίσω βάση στήριξης στον σταθερό στύλο και την μπροστινή στο σταθερό τμήμα του φύλλου της πύλης. Πριν από την τελική συγκόλληση, ελέγξτε όλη την κίνηση του φύλλου της πύλης και την ελεύθερη λειτουργία του μηχανισμού κίνησης.

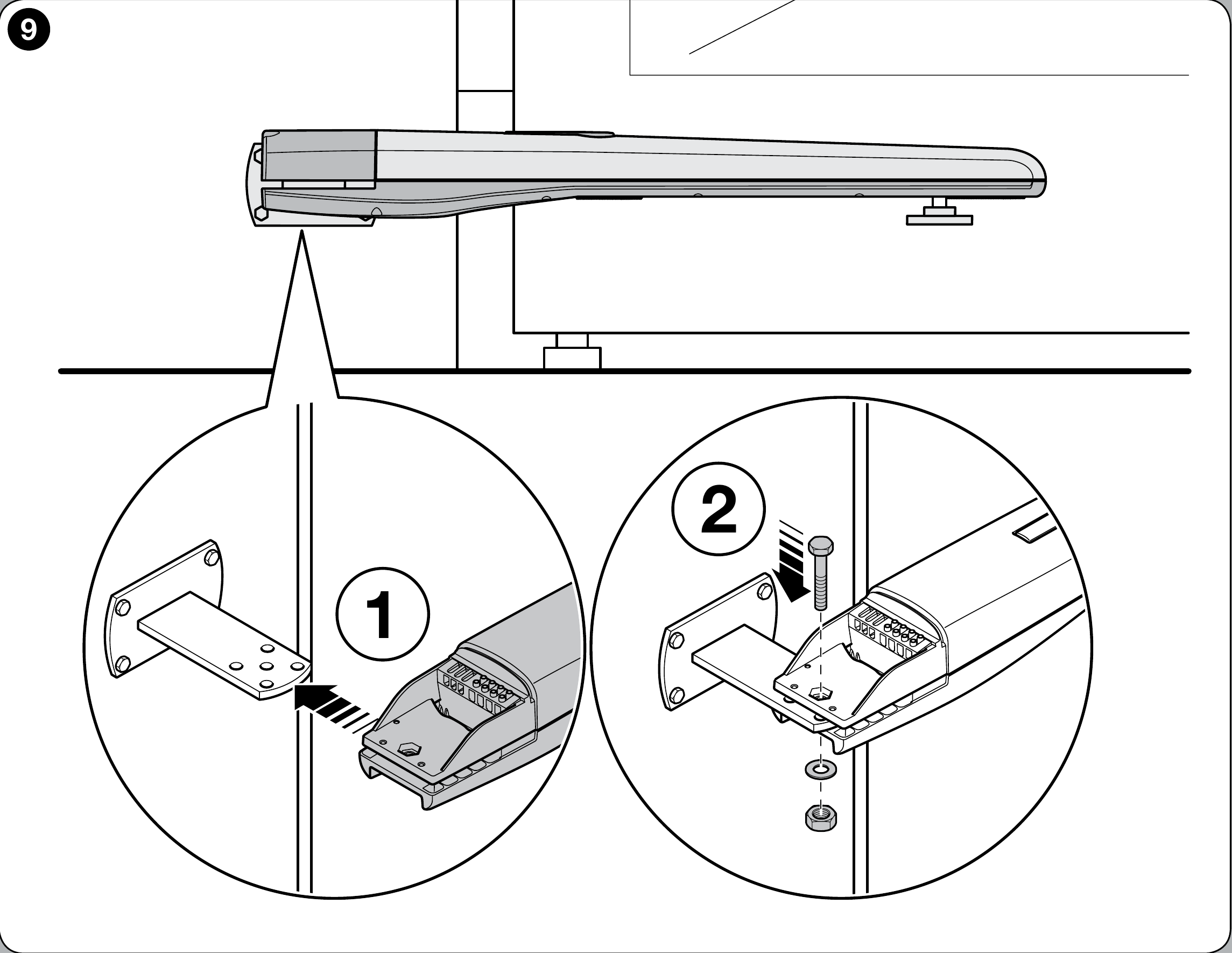

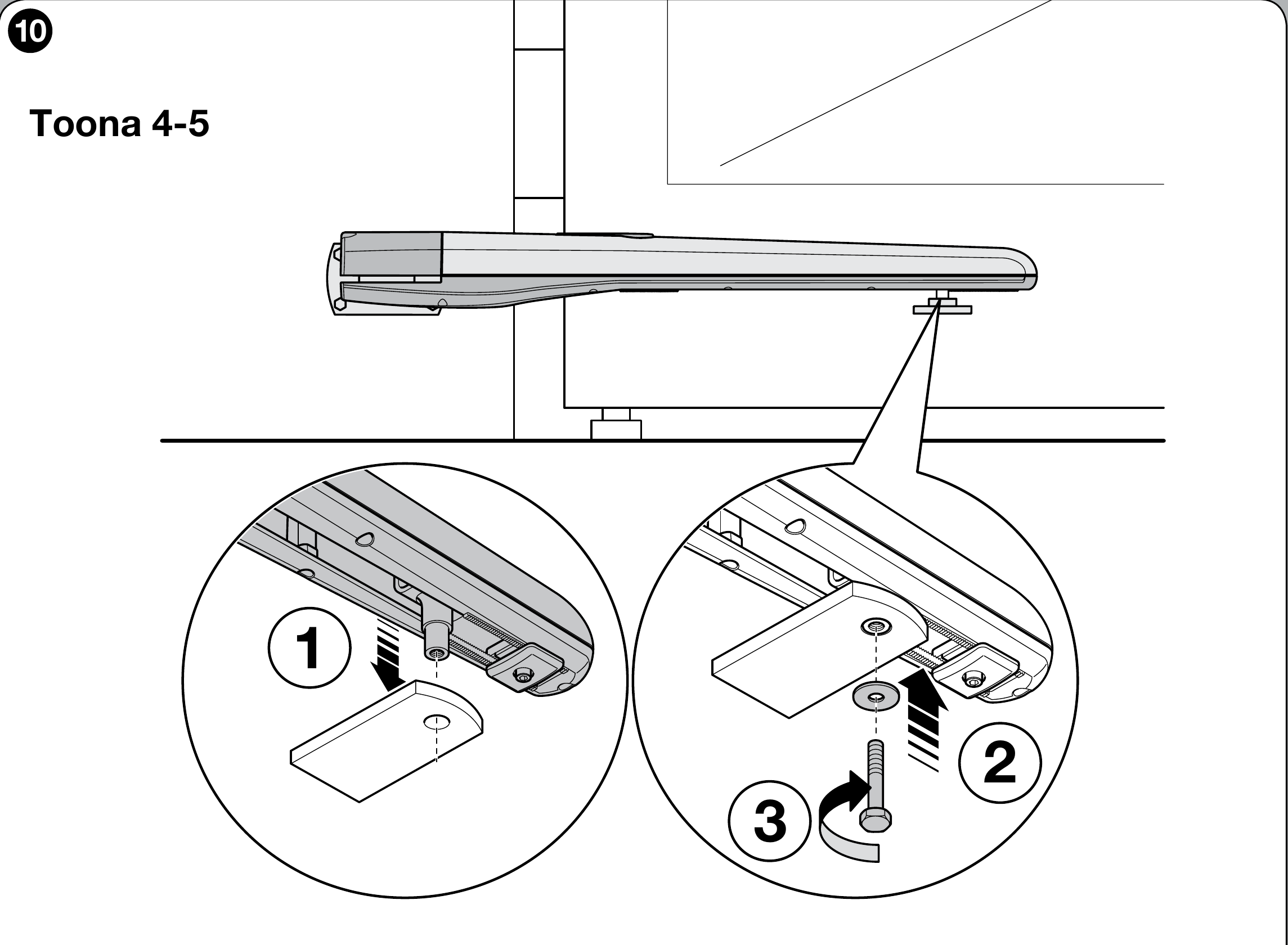

III. Τοποθέτηση του μηχανισμού κίνησης στην πίσω βάση στήριξης
- Στερεώστε το μοτέρ στην πίσω βάση στήριξης με τον παρεχόμενο πείρο ή με βίδα, ροδέλα και παξιμάδι, σύμφωνα με το σχέδιο της NICE.
- Σφίξτε το παξιμάδι και έπειτα χαλαρώστε το περίπου κατά 1/10 της στροφής, ώστε να παραμείνει το ελάχιστο απαιτούμενο διάκενο για την κίνηση του συνδέσμου.
IV. Τοποθέτηση του μηχανισμού κίνησης στην μπροστινή βάση στήριξης
Στερεώστε προσωρινά την μπροστινή βάση στήριξης στο σταθερό τμήμα του φύλλου, ελέγξτε όλη τη διαδρομή και μόνο τότε ολοκληρώστε τη στερέωσή της. Συνδέστε το μοτέρ στη βάση στήριξης με τον παρεχόμενο πείρο και τη ροδέλα, σύμφωνα με το σχέδιο της NICE.

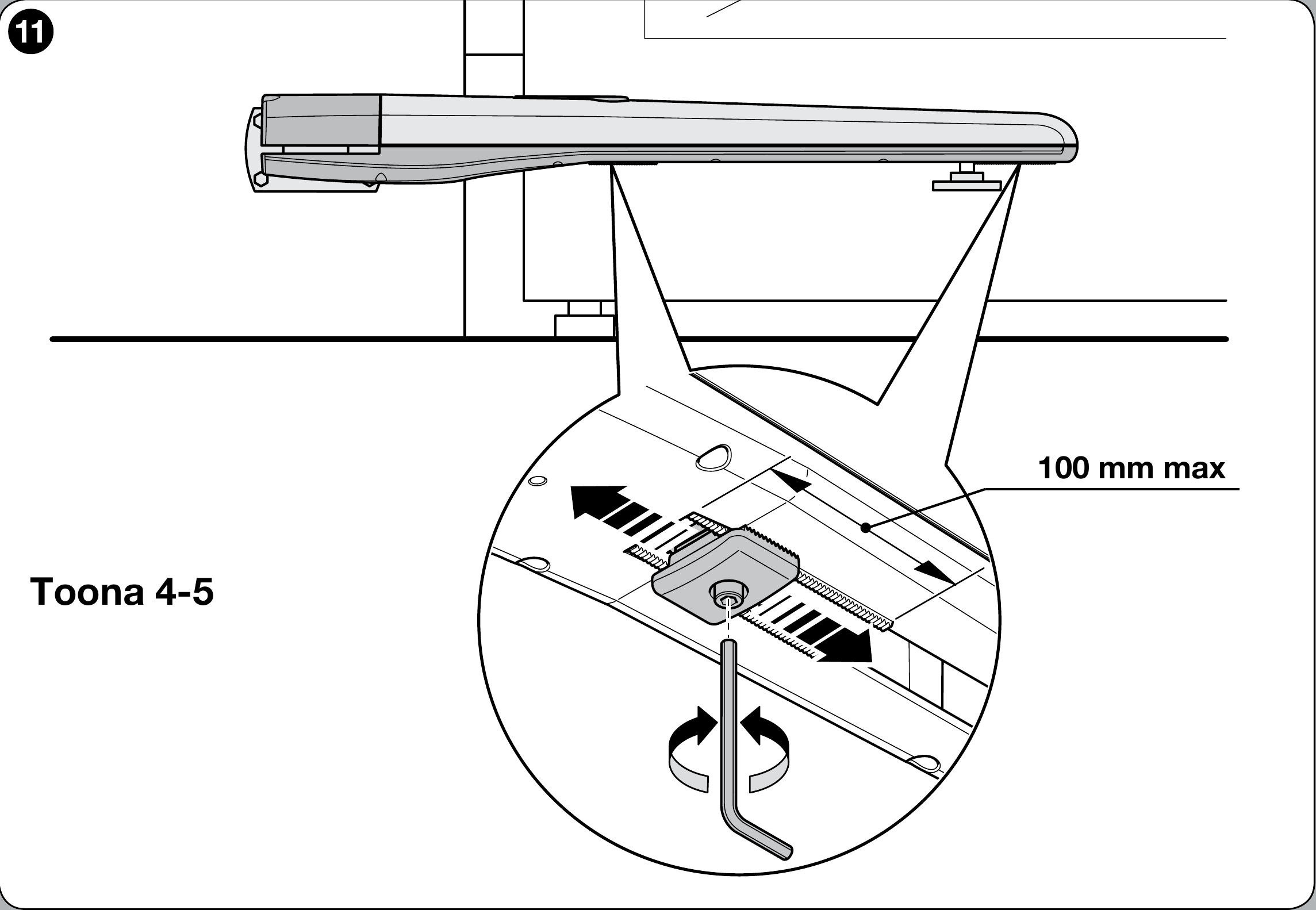

V. Ρύθμιση του μηχανικού στοπ ανοίγματος
Το TO5024HS διαθέτει ενσωματωμένο στοπ ανοίγματος. Κατά τη ρύθμισή του, τηρήστε το εύρος που επισημαίνεται στο σχέδιο της NICE ως 100 mm max. Καθορίστε την κλειστή θέση και την ανάγκη για εξωτερικά στοπ ανάλογα με τη συγκεκριμένη πύλη.
- Απασφαλίστε τον μηχανισμό κίνησης σύμφωνα με τη διαδικασία χειροκίνητης απασφάλισης.
- Χαλαρώστε τη βίδα του στοπ ανοίγματος και μετακινήστε χειροκίνητα το φύλλο στην επιθυμητή ανοικτή θέση.
- Μετακινήστε το στοπ προς τον πείρο και σφίξτε τη βίδα σύμφωνα με το σχέδιο.
- Κλείστε χειροκίνητα το φύλλο και ασφαλίστε ξανά τον μηχανισμό κίνησης.

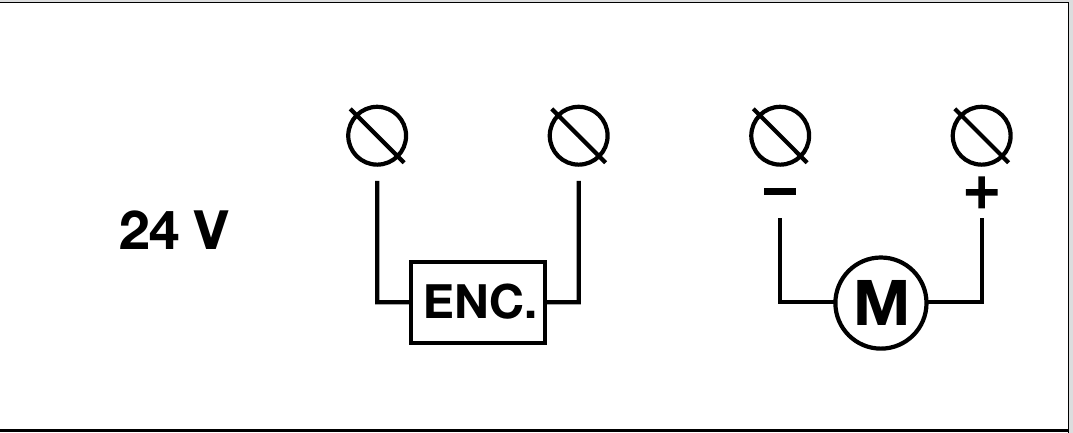

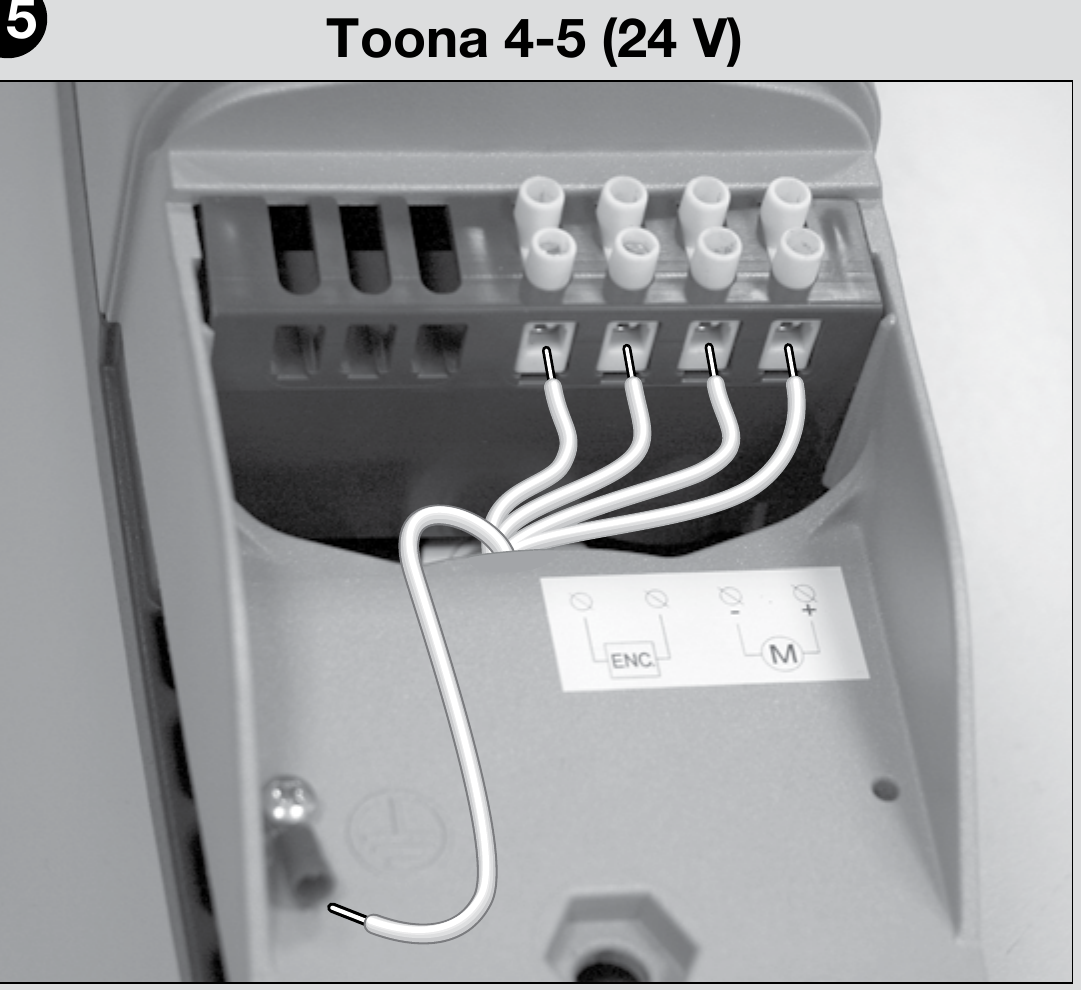

Καλωδίωση και σύνδεση του μοτέρ
Αποσυνδέστε την ηλεκτρική τροφοδοσία πριν από τη σύνδεση. Τα 24 V DC είναι η τάση του μοτέρ· η τροφοδοσία της μονάδας ελέγχου και οι έξοδοι των παρελκομένων εξετάζονται χωριστά. Το μοτέρ διαθέτει ξεχωριστό ζεύγος αγωγών για το μοτέρ και ζεύγος για τον κωδικοποιητή. Στον μηχανισμό κίνησης της σειράς 4–5, οι ακροδέκτες επισημαίνονται όπως φαίνεται στην εικόνα· για τη σειρά 6–7 χρησιμοποιήστε το αντίστοιχο ξεχωριστό διάγραμμα. Καθορίστε τη σύνδεση στην πλακέτα ελέγχου αποκλειστικά με βάση την πλακέτα που υπάρχει πράγματι στη μονάδα. Για πύλη που ανοίγει προς τα έξω, σύμφωνα με τη NICE αλλάζει η πολικότητα τροφοδοσίας του μοτέρ· μη συνδέσετε τον κωδικοποιητή ως τροφοδοσία μοτέρ.
Μετά τη σύνδεση, ελέγξτε την κατεύθυνση κίνησης, τις θέσεις ακινητοποίησης και τα στοιχεία ασφαλείας σύμφωνα με το εγχειρίδιο της συγκεκριμένης μονάδας ελέγχου. Η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να πραγματοποιούνται από αρμόδιο τεχνικό.
Έλεγχος πριν από την πρώτη εκκίνηση
Αναθέστε την εγκατάσταση, την ηλεκτρική σύνδεση και τη θέση σε λειτουργία της αυτόματης πύλης σε εξειδικευμένο τεχνικό. Πριν από την ενεργοποίηση, μετά την απασφάλιση το φύλλο πρέπει να διανύει ομαλά όλη τη διαδρομή χωρίς να κολλάει, ενώ οι βάσεις στήριξης και ο στύλος πρέπει να παραμένουν σταθερά στερεωμένοι.
- Μετά τη σύνδεση σύμφωνα με την εγκατεστημένη μονάδα ελέγχου, ελέγξτε την κατεύθυνση κίνησης και ρυθμίστε τις θέσεις σύμφωνα με τις οδηγίες της. Η ρύθμιση της δύναμης γίνεται στη μονάδα ελέγχου, όχι στο ίδιο το μοτέρ.
- Δοκιμάστε το στοπ ανοίγματος, τα φωτοκύτταρα ασφαλείας, τυχόν ακμές ασφαλείας, το χειριστήριο STOP και τη χειροκίνητη απασφάλιση. Ο τεχνικός πρέπει να ελέγξει τις ασφαλείς δυνάμεις και, αν υπάρχει πορτάκι ενσωματωμένο στο φύλλο, τη διακοπή λειτουργίας του μηχανισμού κίνησης όταν αυτό ανοίγει.
- Παραδώστε στον πελάτη τη διαδικασία απασφάλισης και το εγχειρίδιο της μονάδας ελέγχου που εγκαταστάθηκε πράγματι.
Σύνδεση παρελκομένων με MC824HR30
Οι ακόλουθοι ακροδέκτες ανήκουν στη μονάδα ελέγχου MC824HR30/MCA1R30 σε συνδυασμό με το μοτέρ TO5024HS και όχι στο ίδιο το μοτέρ. Πριν από την εργασία, αποσυνδέστε την παροχή δικτύου και την εφεδρική μπαταρία. Για διαφορετική πλακέτα, χρησιμοποιήστε το δικό της διάγραμμα.
| Παρελκόμενα | Ακροδέκτες, τάση και πολικότητα |
|---|---|
| Φωτοκύτταρα BlueBUS | Συνδέστε συμβατά φωτοκύτταρα, όπως τα EPMB, με σύνδεση δύο αγωγών στους BlueBUS. Δεν γίνεται διάκριση μεταξύ + και −. Ρυθμίστε τη διεύθυνση και επαναλάβετε την εκμάθηση μετά την αλλαγή συσκευών. |
| STOP και εντολές | Είσοδος STOP δέχεται επαφή χωρίς τάση NO, NC ή στοιχείο με αντίσταση 8,2 kΩ· η κατάστασή του εκμαθαίνεται. SbS, Open και Close δέχονται επαφή χωρίς τάση NO στα αντίστοιχα ζεύγη ακροδεκτών. Οι επαφές δεν έχουν πολικότητα +/− και μην εφαρμόζετε εξωτερική τάση στην είσοδο. |
| Βοηθητική τροφοδοσία | Δεξιός ακροδέκτης του ζεύγους STOP = −, αριστερός ακροδέκτης του ζεύγους SbS = +, με τον προσανατολισμό της εικόνας παρακάτω (οι επιγραφές πάνω από τους ακροδέκτες). Τροφοδοσία κατάλληλου αναγνώστη ή μονάδας: 24 V DC (−30 % έως +50 %), έως 200 mA, και σε κατάσταση αναμονής. Συνδέστε το ρελέ εντολών της μονάδας ξεχωριστά ως επαφή χωρίς τάση· ελέγξτε το επιτρεπόμενο εύρος τάσης και την κατανάλωση της μονάδας. |
| Φάρος, κλειδαριά, ενδεικτική λυχνία | FLASH: 12 V DC, έως 21 W; ELS: 12 V AC, έως 15 VA, χωρίς σταθερή πολικότητα +/−; OGI: 24 V DC, έως 4 W. Για τα FLASH/OGI, το διάγραμμα δεν καθορίζει τη σειρά +/− στο ζεύγος ακροδεκτών, γι’ αυτό μην την υποθέτετε· για προϊόν με πολικότητα, ελέγξτε τις ενδείξεις τόσο στην πλακέτα όσο και στο προϊόν. Η λειτουργία των εξόδων μπορεί να αλλάξει ανάλογα με τον προγραμματισμό. |
| Ραδιοεπικοινωνία και εφεδρική τροφοδοσία | Ο πρόσθετος δέκτης τοποθετείται στην υποδοχή SM, η εφεδρική μπαταρία στη δική της υποδοχή, ανάλογα με την εγκατεστημένη πλακέτα. Δεν συνδέονται στο BlueBUS ούτε στους ακροδέκτες του κινητήρα. |
Για λεπτομέρειες σχετικά με τις θέσεις των ακροδεκτών, την εκμάθηση και τον έλεγχο των διατάξεων ασφαλείας, ανατρέξτε στο εγχειρίδιο της μονάδας ελέγχου MC824HR30.
Αξεσουάρ ανάλογα με τη μονάδα ελέγχου
Επιλέξτε τα αξεσουάρ ανάλογα με τη διεπαφή της μονάδας ελέγχου και του δέκτη που είναι πράγματι εγκατεστημένα. Οι ασύρματες συσκευές και οι συσκευές εντολών ενδέχεται να χρειάζονται πρόσθετο εξοπλισμό ή ρύθμιση.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ελέγχει κινητήρα 24 V· οι διαδικασίες αφορούν την πλακέτα που είναι πράγματι εγκατεστημένη. | |
| Δέκτης | Επιλέξτε ραδιοδέκτη ανάλογα με την κωδικοποίηση του πομπού. | |
| Πομπός | Επιλέξτε ανάλογα με τον δέκτη: οι αμφίδρομες λειτουργίες BD και LR απαιτούν αντίστοιχο δέκτη. |
|
| Φωτοκύτταρα | Η χρήση εξαρτάται από τη διεπαφή BlueBUS και, για τους ασύρματους τύπους, και από τον πρόσθετο εξοπλισμό. | |
| Φάρος | Η τάση και η ισχύς πρέπει να αντιστοιχούν στην έξοδο της μονάδας ελέγχου που είναι πράγματι εγκατεστημένη. |
Χειροκίνητη απασφάλιση του μηχανισμού κίνησης
Απασφαλίστε ή ασφαλίστε τον μηχανισμό κίνησης μόνο όταν το φύλλο είναι ακίνητο. Αν η αυλόπορτα διαθέτει ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα. Σε περίπτωση βλάβης, αποσυνδέστε την τροφοδοσία.
- Σύρετε το προστατευτικό κάλυμμα, εισαγάγετε το παρεχόμενο κλειδί και περιστρέψτε το δεξιόστροφα.
- Ανασηκώστε τον μοχλό απασφάλισης και μετακινήστε το φύλλο με το χέρι.
- Για να ασφαλίσετε ξανά τον μηχανισμό, κατεβάστε τον μοχλό, περιστρέψτε το κλειδί αριστερόστροφα, αφαιρέστε το και κλείστε το κάλυμμα.
Πριν θέσετε ξανά σε λειτουργία τον μηχανισμό, ελέγξτε ότι είναι ασφαλισμένος και ότι δεν βρίσκεται κανείς στην τροχιά της αυλόπορτας.
Έλεγχος και συντήρηση
Συντήρηση τουλάχιστον κάθε 6 μήνες πραγματοποιείται από εξειδικευμένο τεχνικό. Αφού αποσυνδέσει την τροφοδοσία, ελέγχει τη στερέωση, τη φθορά, τη διάβρωση και τη λίπανση της βίδας και του παξιμαδιού. Μετά την επανασύνδεση της τροφοδοσίας, ελέγχει την κίνηση, την απασφάλιση και τις διατάξεις ασφαλείας.
Τεχνικά χαρακτηριστικά
Στοιχείο 75 κύκλοι/ώρα ισχύει σύμφωνα με τη NICE στην ονομαστική δύναμη. Η ταχύτητα 0,025 m/s ισχύει χωρίς φορτίο· με φορτίο, ο κατασκευαστής αναφέρει 0,018 m/s.
| Παράμετρος | Τιμή |
|---|---|
Μοντέλο | TO5024HS |
Κινητήρας μηχανισμού κίνησης | 24 V DC |
Μέγιστη / ονομαστική κατανάλωση ρεύματος | 5 A / 2,5 A |
Μέγιστη / ονομαστική ισχύς | 120 W / 60 W |
Διαδρομή | 505 mm |
Ταχύτητα χωρίς φορτίο | 0,025 m/s |
Ταχύτητα υπό φορτίο | 0,018 m/s |
Μέγιστη / ονομαστική δύναμη | 1 800 N / 600 N |
Κύκλοι ανά ώρα στην ονομαστική δύναμη | 75 |
Προστασία | IP44 |
Θερμοκρασία λειτουργίας | −20 έως +50 °C |
Κλάση μόνωσης | F |
Ενδεικτική διάρκεια ζωής σύμφωνα με τη NICE | 80 000 έως 250 000 κύκλοι λειτουργίας |
Διαστάσεις Μ × Π × Υ | 965 × 115 × 105 mm |
Βάρος κινητήρα | 7,5 kg |
Το βάρος του κινητήρα στον πίνακα είναι στοιχείο της NICE χωρίς τη συσκευασία. Το βάρος της παραγγελθείσας έκδοσης περιλαμβάνει και τη συσκευασία και χρησιμοποιείται για τον υπολογισμό των μεταφορικών.
Σλοβακο-τσεχικό εγχειρίδιο εγκατάστασης NICE Toona. Για τον προγραμματισμό, την εκμάθηση θέσεων και το ραδιόφωνο, ανατρέξτε στο εγχειρίδιο της μονάδας ελέγχου που έχει πράγματι εγκατασταθεί.
