NICE EPMB - Era Photocell Medium - φωτοκύτταρα με σύνδεση BlueBUS (1 ζεύγος)
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
51,31 € με ΦΠΑ
| Βάρος |
|---|
| 0,20 kg |
Περιγραφή του προϊόντος NICE EPMB - Era Photocell Medium - φωτοκύτταρα με σύνδεση BlueBUS (1 ζεύγος)
Πλήρως συμβατός διάδοχος φωτοκυττάρων NICE MOFB.
Εξωτερικά φωτοκύτταρα ασφαλείας NICE EPMB (τεχνικές προδιαγραφές) εγκαθίστανται αντικριστά σε όλο το πλάτος διέλευσης της πύλης ή σε οποιοδήποτε σημείο όπου υπάρχει κίνδυνος πρόσκρουσης της πύλης σε εμπόδιο. Δημιουργούν μια υπέρυθρη δέσμη στον οπτικό άξονα και, όταν αυτή διακοπεί, στέλνουν σήμα στην πύλη για να σταματήσει η κίνησή της. Μπορούν να χρησιμοποιηθούν μόνο με συσκευές που υποστηρίζουν την τεχνολογία NICE BlueBUS.
Εγκατάσταση φωτοκυττάρων NICE EPMB

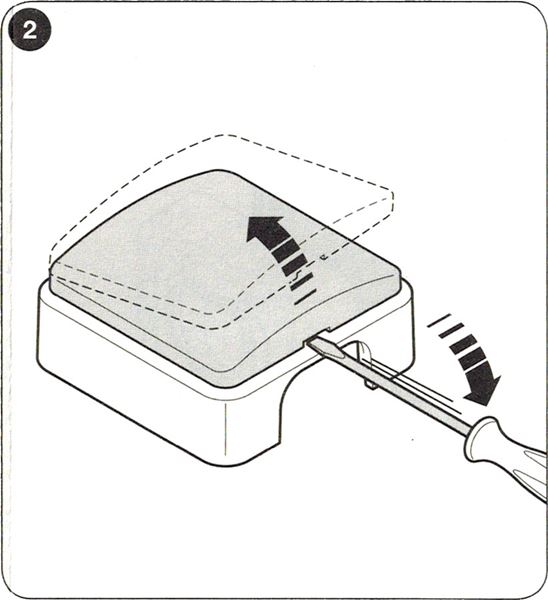

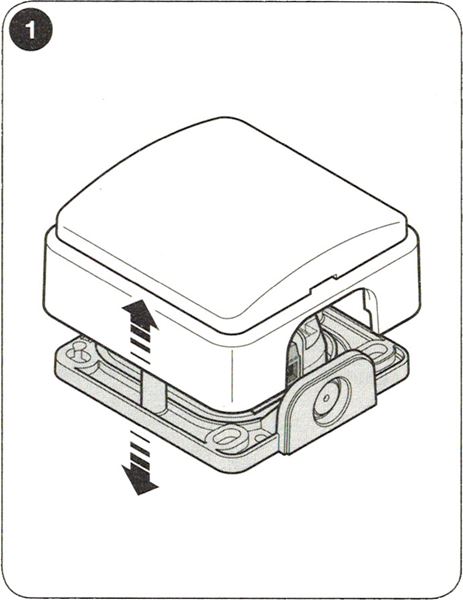

| 1. Ανοίξτε το φωτοκύτταρο | 1a. Αφαιρέστε το διαφανές κάλυμμα |
|---|---|
 |
 |

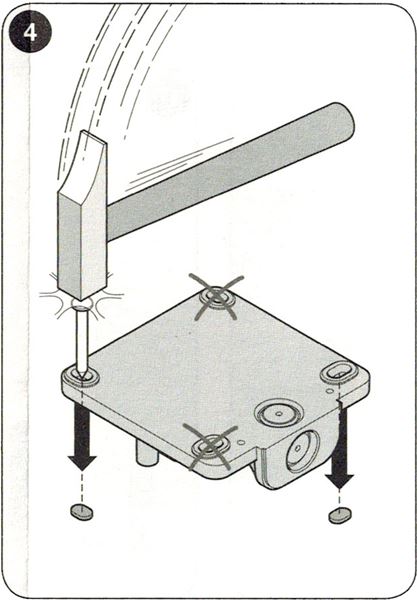

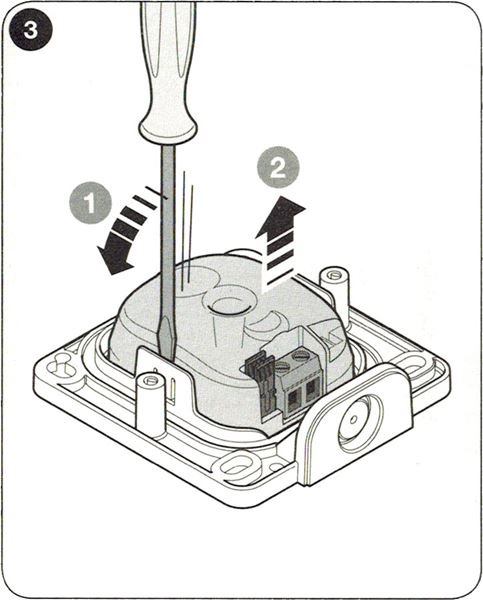

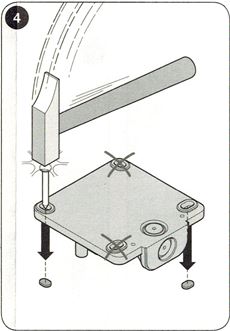

| 2. Αφαιρέστε τα ηλεκτρονικά εξαρτήματα ακολουθώντας τα βέλη στην εικόνα | 3. Ανοίξτε τις οπές που χρειάζονται για την εγκατάσταση |
 |
 |

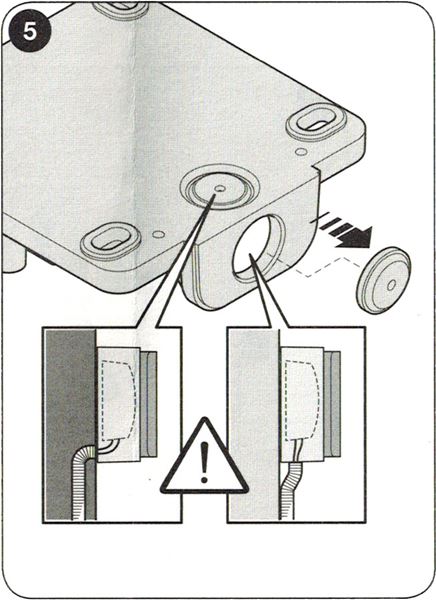

| 4. Ανοίξτε την κατάλληλη δίοδο για την καλωδίωση | 5. Δείτε τις ενδεικτικές διατάξεις, για να διαπιστώσετε πώς να τοποθετήσετε τα φωτοκύτταρα στο σημείο εγκατάστασης. |
 |
|

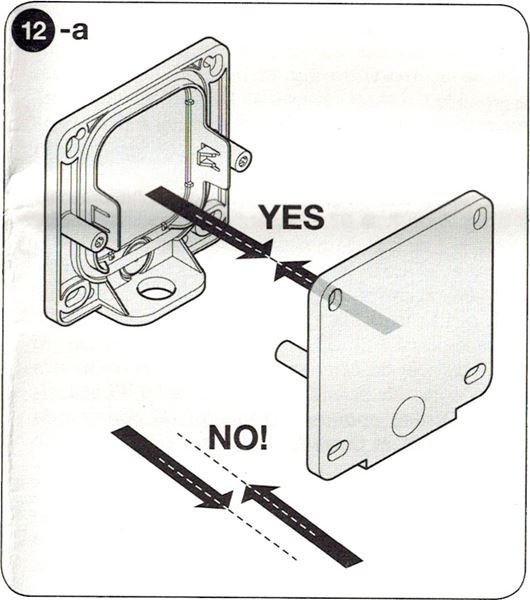

| 6. Ανάλογα με τη θέση των φωτοκυττάρων στο σημείο εγκατάστασης, ρυθμίστε τους βραχυκυκλωτήρες διευθυνσιοδότησης σύμφωνα με τον πίνακα. | 7. Τοποθετήστε τα φωτοκύτταρα αντικριστά, κάθετα μεταξύ τους |
 |
 |

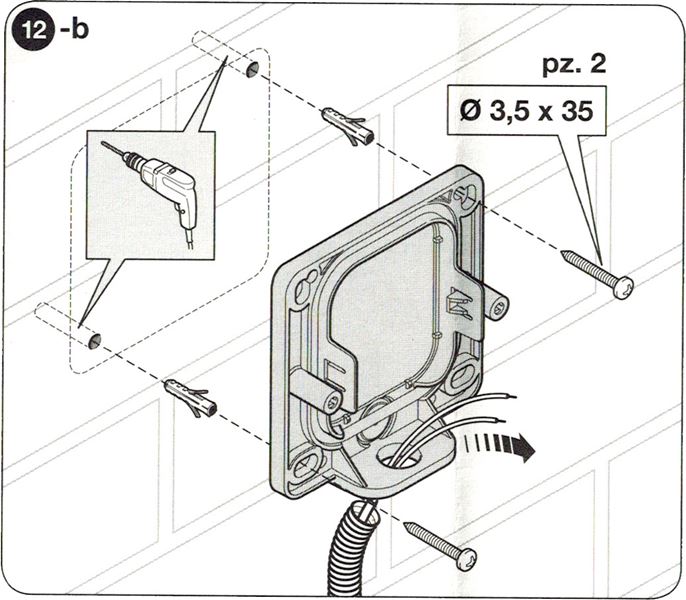

| 8. Στερεώστε το σώμα των φωτοκυττάρων στον τοίχο ή σε στύλο | 9. Συνδέστε την καλωδίωση των φωτοκυττάρων (πριν από αυτό, βεβαιωθείτε ότι έχετε διακόψει την παροχή ρεύματος) |
 |
 |

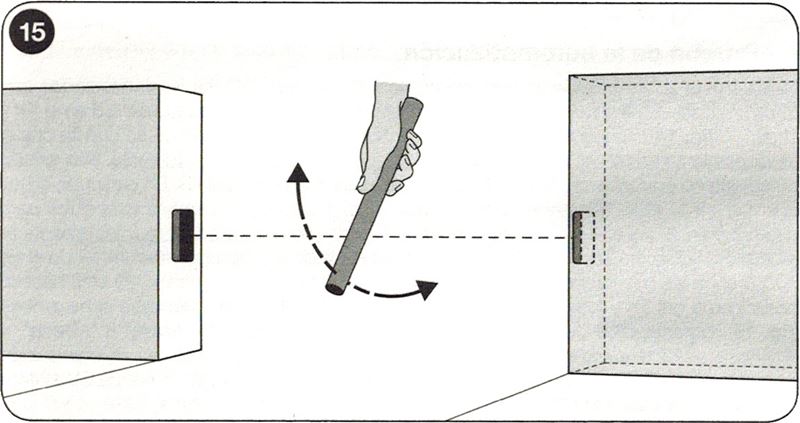

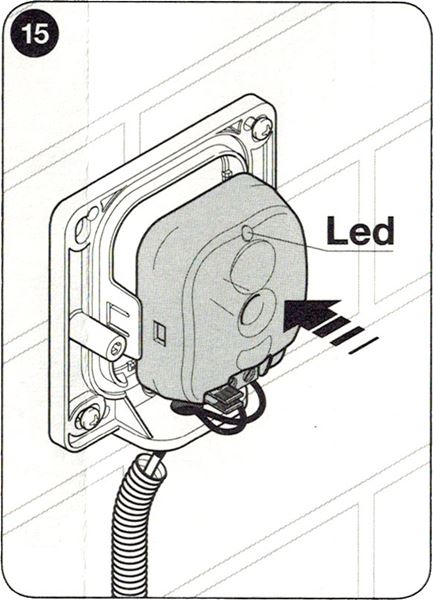

| 10. Τοποθετήστε τα συνδεδεμένα ηλεκτρονικά εξαρτήματα των φωτοκυττάρων στο σώμα τους και αποκαταστήστε την παροχή ρεύματος. Εκτελέστε τη διαδικασία αναγνώρισης των συνδεδεμένων συσκευών στη μονάδα ελέγχου του μηχανισμού κίνησης. | 11. Δοκιμάστε τα φωτοκύτταρα. Αν αντιμετωπίσετε κάποιο πρόβλημα, ακολουθήστε τις οδηγίες της διαγνωστικής διαδικασίας |
 |
 |

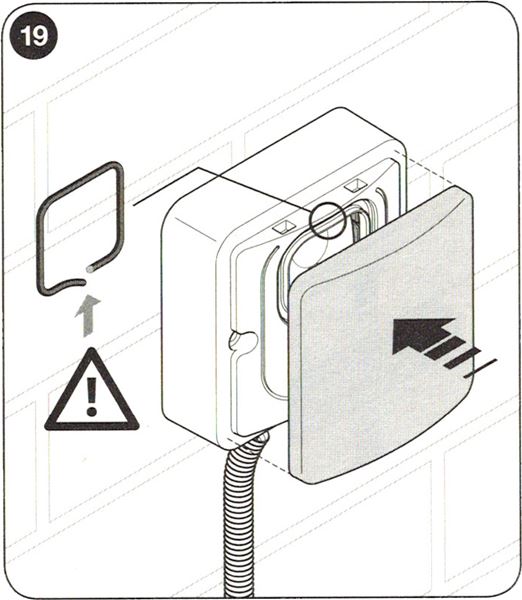

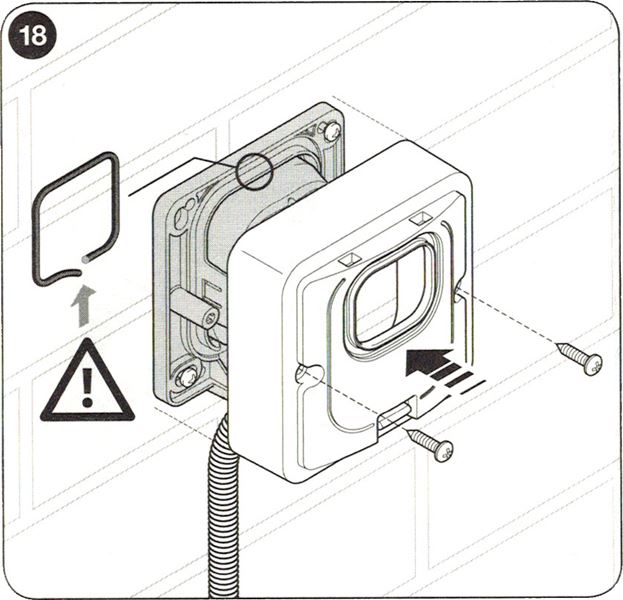

| 12. Τοποθετήστε το κάλυμμα στο φωτοκύτταρο και στερεώστε το με βίδες. Μην ξεχάσετε το μονωτικό λάστιχο | 13. Τοποθετήστε το διαφανές κάλυμμα. Μην ξεχάσετε το μονωτικό λάστιχο. |
 |
 |
Σύνδεση πολλών ζευγών φωτοκυττάρων NICE EPMB στο δίκτυο δεδομένων NICE BlueBUS

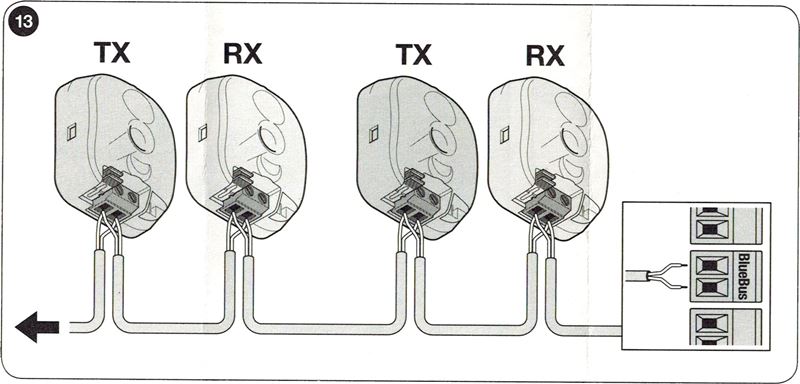

Τοποθετήστε τα φωτοκύτταρα γύρω από την πύλη ή τις πύλες, σύμφωνα με τις ενδεικτικές διατάξεις πλήρους σύνδεσης και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα βραχυκυκλωτήρων των φωτοκυττάρων NICE EPMB του μηχανισμού κίνησης της πύλης. Για να αποφευχθούν παρεμβολές μεταξύ ζευγών που είναι τοποθετημένα κοντά το ένα στο άλλο, πρέπει, σύμφωνα με αυτές τις ενδεικτικές διατάξεις, να τηρείται ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, όπως φαίνεται στην εικόνα (δεν χρειάζεται να τηρηθεί η πολικότητα):

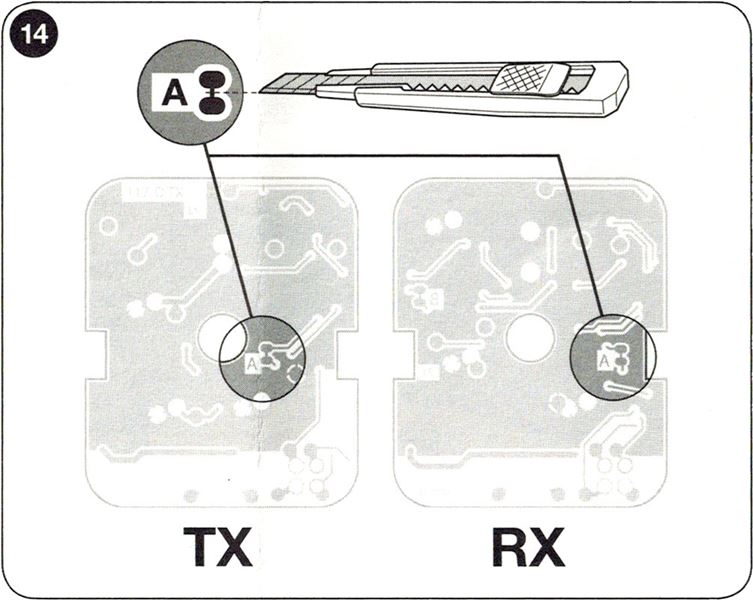

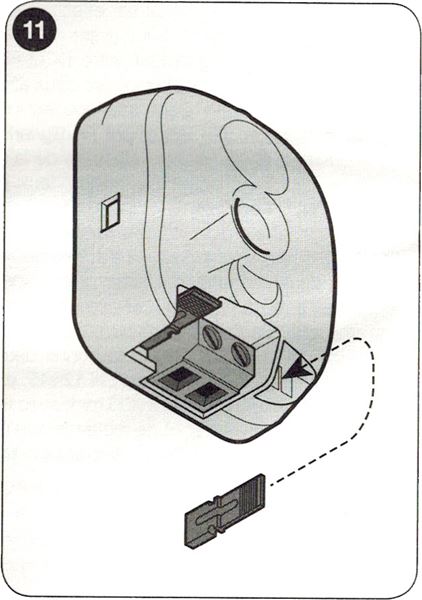

Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως μηχανισμοί ανοίγματος της πύλης (βλ. FA1 και FA2 στις ενδεικτικές διατάξεις), δηλαδή, όταν το όχημα περνά ανάμεσα στους οπτικούς άξονές τους, να ανοίγουν την πύλη, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Παραδείγματα πλήρους σύνδεσης πολλών ζευγών φωτοκυττάρων NICE EPMB μηχανισμού κίνησης

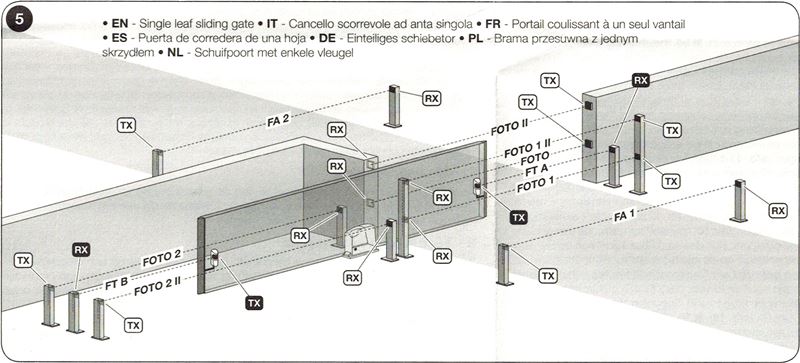

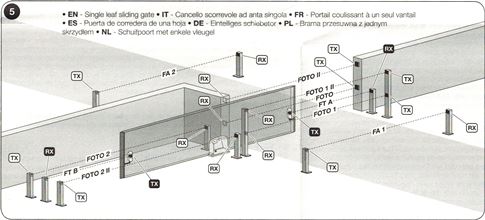

1. Συρόμενη αυλόπορτα με ένα φύλλο

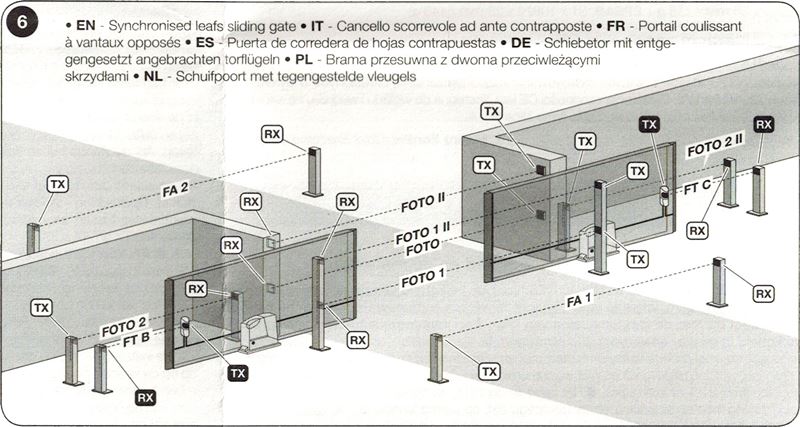

2. Δύο συγχρονισμένες συρόμενες αυλόπορτες που κινούνται αντίθετα

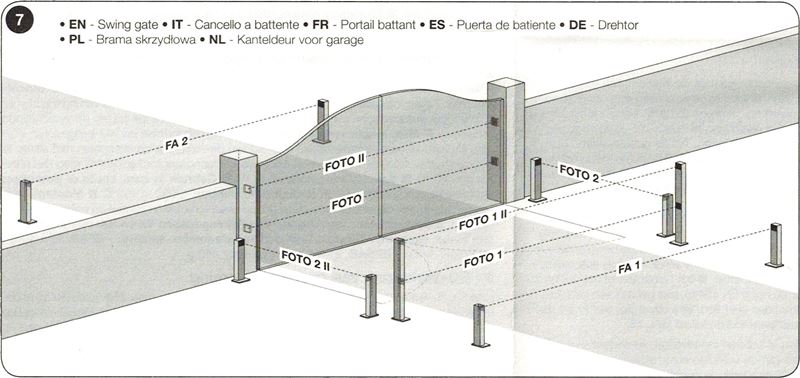

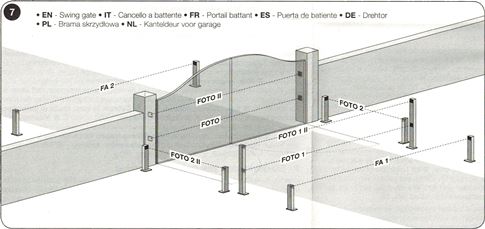

3. Ανοιγόμενη αυλόπορτα

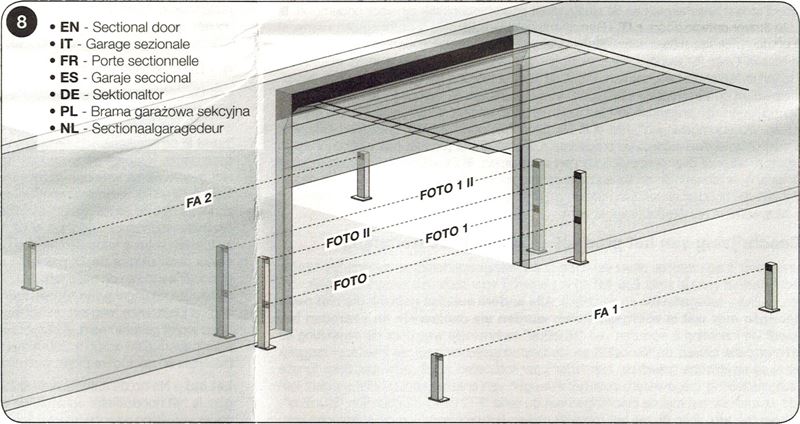

4. Τμηματική γκαραζόπορτα

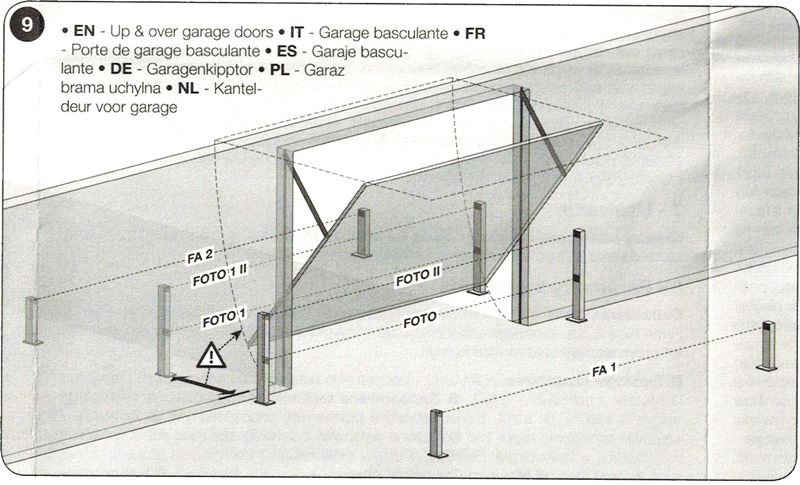

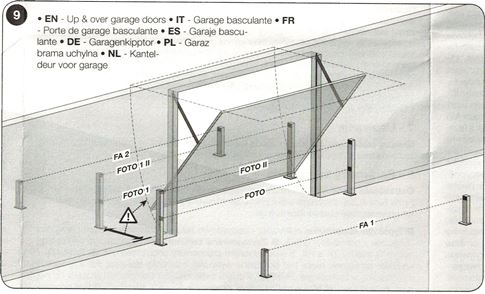

5. Ανακλινόμενη γκαραζόπορτα
Πίνακας γεφυρώσεων φωτοκυττάρων NICE EPMB μηχανισμού κίνησης της αυλόπορτας
|
Σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS πραγματοποιείται με τη ρύθμιση διαφορετικών συνδυασμών γεφυρών, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Βεβαιωθείτε ότι δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό σε ένα δίκτυο δεδομένων BlueBUS. Στο ίδιο ζεύγος φωτοκυττάρων, η γέφυρα στον πομπό TX και στον δέκτη RX πρέπει να ρυθμιστεί στην ίδια τιμή. Αν ο τύπος της γέφυρας απαιτεί μόνο μία ή καμία γέφυρα, φυλάξτε πάντα τις υπόλοιπες για μελλοντική χρήση. |
| Ονομασία ζεύγους φωτοκυττάρων | Γέφυρα μέσω συνδυασμού βραχυκυκλωτήρων |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ρυθμίσετε σε αυτό την ίδια γέφυρα με αυτήν του αρχικού και δεν χρειάζεται να εκτελέσετε τη διαδικασία αναγνώρισης των συσκευών.
Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων σύνδεσης φωτοκυττάρων NICE EPMB
|
Μετά τη διαδικασία αναγνώρισης των συσκευών από τον μηχανισμό κίνησης, ελέγξτε αν αναβοσβήνει η λυχνία LED τόσο στον πομπό TX όσο και στον δέκτη RX. Ανάλογα με τον τρόπο που αναβοσβήνει η λυχνία LED, ενδέχεται να ισχύει ένα από τα εξής: |
| LED «L» | Κατάσταση | Τι να κάνετε; |
|---|---|---|
| Σβηστή | Το φωτοκύτταρο δεν τροφοδοτείται με ρεύμα ή είναι ελαττωματικό. | Ελέγξτε αν η τάση στις εισόδους των φωτοκυττάρων είναι περίπου 8-12V. Αν η τάση είναι σωστή, τα φωτοκύτταρα πιθανότατα είναι ελαττωματικά. |
| 3 γρήγορες αναλαμπές και παύση ενός δευτερολέπτου | Η μονάδα ελέγχου του μηχανισμού κίνησης δεν έχει αναγνωρίσει τη συσκευή. | Επαναλάβετε τη διαδικασία αναγνώρισης στη μονάδα ελέγχου. Βεβαιωθείτε ότι σε κάθε ζεύγος φωτοκυττάρων έχει εκχωρηθεί, μέσω των γεφυρών μοναδική διεύθυνση. |
| Πολύ αργή αναλαμπή | Ο πομπός TX εκπέμπει κανονικά Ο δέκτης RX λαμβάνει εξαιρετικό σήμα |
Κανονική λειτουργία |
| Αργή αναλαμπή | Ο δέκτης RX λαμβάνει καλό σήμα | Κανονική λειτουργία |
| Γρήγορη αναλαμπή | Ο δέκτης RX λαμβάνει ασθενές σήμα | Κανονική λειτουργία. Ωστόσο, συνιστάται να ελέγξετε την ευθυγράμμιση του πομπού TX και του δέκτη RX και να βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Πολύ γρήγορη αναλαμπή | Ο δέκτης RX λαμβάνει πολύ ασθενές σήμα | Η λειτουργία είναι ακόμη κανονική, αλλά οριακή. Συνιστάται να ελέγξετε την ευθυγράμμιση του πομπού TX και του δέκτη RX και να βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Αναμμένη | Ο δέκτης RX δεν λαμβάνει κανένα σήμα | Βεβαιωθείτε ότι η λυχνία LED στον πομπό TX αναβοσβήνει αργά. Ελέγξτε αν υπάρχει εμπόδιο στον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX. Ελέγξτε την ευθυγράμμιση του TX και του RX. |
Τεχνικές προδιαγραφές φωτοκυττάρων NICE EPMB
| Τύπος προϊόντος | Ανιχνευτής για αυτόματες ανοιγόμενες και συρόμενες αυλόπορτες, καθώς και γκαραζόπορτες τύπου D σύμφωνα με το πρότυπο EN 12453, αποτελούμενος από πομπό TX και δέκτη RX. |
|---|---|
| Τεχνολογία | Άμεση οπτική διακοπή TX-RX με διαμορφωμένη υπέρυθρη ακτίνα. |
| Τροφοδοσία/Έξοδος | Η συσκευή μπορεί να συνδεθεί μόνο σε δίκτυο δεδομένων που υποστηρίζει τη διεπαφή NICE BlueBUS, από το οποίο λαμβάνει ηλεκτρική τάση και στέλνει σήμα εξόδου. |
| Απορρόφηση | 1 BlueBUS μονάδα |
| Ικανότητα ανίχνευσης | Αδιαφανή αντικείμενα με μέγεθος μεγαλύτερο από 50 mm, που διέρχονται από τον οπτικό άξονα ανάμεσα στον πομπό TX και τον δέκτη RX με ταχύτητα μικρότερη από 1,6 m/s. |
| Γωνία εκπομπής του πομπού TX | 20° +-25% |
| Γωνία λήψης του δέκτη RX | 8° +-25% |
| Κανονική εμβέλεια (ωφέλιμη) | 15 m (σε περίπτωση δυσμενών καιρικών συνθηκών μπορεί να μειωθεί στο μισό, π.χ. ομίχλη, βροχή, σκόνη κ.λπ.) |
| Μέγιστη εμβέλεια | 30 m |
| Διευθυνσιοδότηση | 7 ζεύγη με λειτουργία προστασίας και 2 ζεύγη με λειτουργία εντολής «Άνοιγμα» |
| Χρήση σε όξινο ή αλμυρό περιβάλλον ή σε περιβάλλον με αυξημένο κίνδυνο έκρηξης | Όχι |
| Εγκατάσταση | Κάθετη επιτοίχια εγκατάσταση· το μέγιστο μήκος καλωδίωσης για έναν κλάδο του συστήματος BlueBUS είναι 50 m. |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | -20°C έως 55°C |
| Διαστάσεις (π×υ×β) | 50x80x28,5mm (ένα φωτοκύτταρο) |
| Βάρος | 143g (τα φωτοκύτταρα μαζί) |

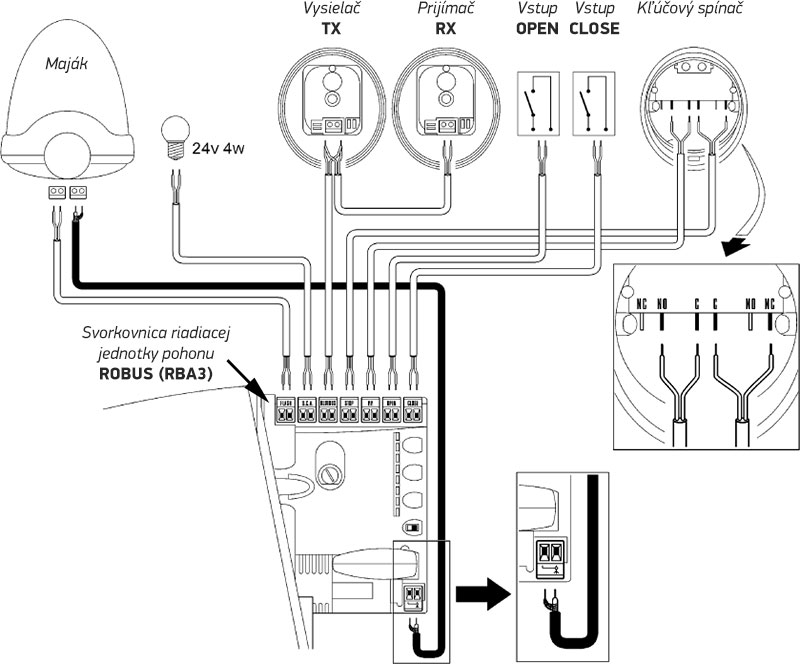

Σύνδεση φωτοκυττάρων NICE EPMB με μηχανισμό κίνησης NICE Robus 400, 600, 1000

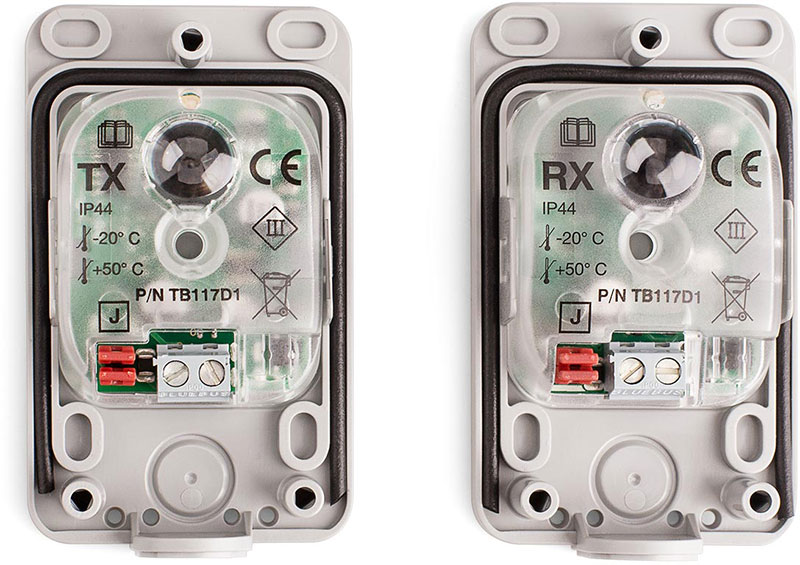

Εσωτερικό των φωτοκυττάρων NICE EPMB για μηχανισμούς κίνησης πυλών
