NICE Hyppo HY7024 – μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο 3 m/350 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
557,76 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος NICE Hyppo HY7024 – μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο 3 m/350 kg
Εφεδρική τροφοδοσία σε περίπτωση διακοπής ρεύματος: για τη μονάδα ελέγχου MC824HR30 χρησιμοποιήστε NICE PSS324. Σε παλαιότερη PS324 χρειάζεστε καλώδιο CABLA11 και Η λειτουργία Standby πρέπει να είναι απενεργοποιημένη. Σύνδεση εφεδρικής τροφοδοσίας.
NICE HYPPO HY7024 – αρθρωτός μηχανισμός για ανοιγόμενη αυλόπορτα
NICE HYPPO HY7024 είναι ένας ανεξάρτητος ηλεκτρομηχανικός κινητήρας για ένα φύλλο αυλόπορτας. Διαθέτει κινητήρα 24 V DC, αρθρωτό βραχίονα και είναι μη αναστρέψιμος. Παρακολουθεί τη θέση του φύλλου με μαγνητικό κωδικοποιητή. Χρειάζεται ξεχωριστή μονάδα ελέγχου και εξοπλισμό ασφαλείας· σε περίπτωση διακοπής ρεύματος μπορεί να απασφαλιστεί με κλειδί.
Η εγκατάσταση, η σύνδεση και οι δοκιμές ασφαλείας πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε τον κινητήρα ή τον πίνακα ελέγχου, αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική παροχή. Κατά τον χειροκίνητο χειρισμό, ασφαλίστε το φύλλο ώστε να μην κινηθεί απρόσμενα.
Πότε να επιλέξετε αυτόν τον μηχανισμό
Το HYPPO είναι κατάλληλο για ανοιγόμενες αυλόπορτες με αρθρωτό βραχίονα τοποθετημένο στην εσωτερική πλευρά. Καθοριστικοί παράγοντες είναι το μήκος και το βάρος του φύλλου, η αντίσταση κατά την κίνησή του, η θέση των μεντεσέδων και ο χώρος που απαιτείται για την πλήρη κίνηση του βραχίονα.
| Μέγιστο μήκος φύλλου | 3 m· το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος. |
|---|---|
| Βάρος σύμφωνα με το διάγραμμα | Για φύλλο μήκους 2 m η κατώτερη καμπύλη του διαγράμματος βρίσκεται κάτω από 350 kg· για 3 m κάτω από 200 kg. Αξιολογήστε το συγκεκριμένο βάρος σύμφωνα με την αντίστοιχη καμπύλη και τις συνθήκες της αυλόπορτας. |
| Κύκλος λειτουργίας | 80%· κατάλληλος και για πιο εντατική χρήση. |
Τα 3 m και τα 350 kg δεν ισχύουν ταυτόχρονα. Τα όρια αφορούν έναν κινητήρα και ένα φύλλο. Το ύψος και το σχήμα της αυλόπορτας, το συμπαγές γέμισμα και οι ισχυροί άνεμοι μπορούν να μειώσουν σημαντικά τις τιμές. Ο κύκλος λειτουργίας σε ποσοστό δεν αντιστοιχεί στον αριθμό κύκλων ανά ώρα ούτε σε συνεχή λειτουργία.

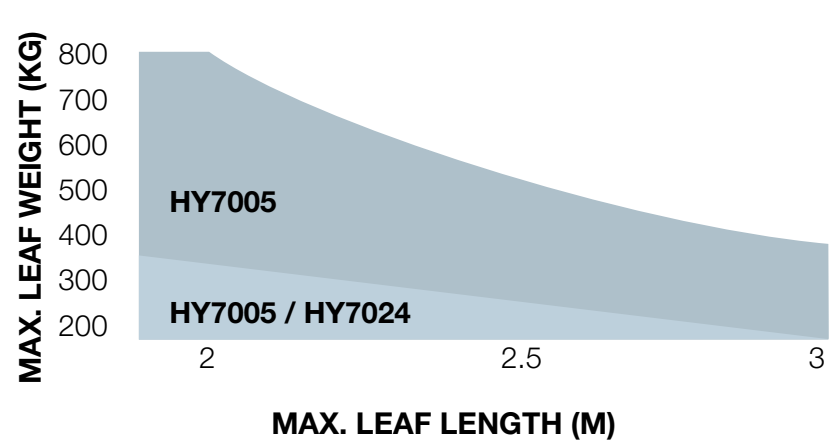

Ο οριζόντιος άξονας δείχνει το μήκος σε μέτρα και ο κάθετος το βάρος σε κιλά. Για το HY7024, χρησιμοποιήστε μόνο την κατώτερη επιτρεπόμενη περιοχή του διαγράμματος.
Συμβατά αξεσουάρ
Επιλέξτε τα αξεσουάρ ανάλογα με τον εγκατεστημένο πίνακα ελέγχου, τους συνδέσμους και την τάση. Οι παρακάτω συνδέσεις και διαδικασίες αφορούν το MC824HR30.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Πίνακας ελέγχου | Ελέγχει έναν ή δύο κινητήρες και τα στοιχεία ασφαλείας. | |
| Φάρος | Ειδοποιεί για την κίνηση της αυλόπορτας και μπορεί να φιλοξενήσει κεραία. |
|
| Φωτοκύτταρα | Επιτηρούν τον χώρο της αυλόπορτας· η απόκριση εξαρτάται από τη θέση τους. | |
| Εφεδρική μπαταρία | Κίνηση σε περίπτωση διακοπής ρεύματος. |
|
| Ασύρματα φωτοκύτταρα | Λύση χωρίς καλώδια προς τα φωτοκύτταρα. |
|
| Δέκτης | Λαμβάνει τις εντολές των τηλεχειριστηρίων· στο SM τοποθετείται ένας δέκτης. |
|
| Πομπός | Ασύρματος χειρισμός ανάλογα με τον εγκατεστημένο δέκτη. | |
| Κεραία | Βοηθά στη βελτίωση της εμβέλειας του τηλεχειριστηρίου. |
|
| Πληκτρολόγιο | Εντολή με κωδικό, χωρίς τηλεχειριστήριο. |
|
| Διακόπτης με κλειδί | Εντολή με κλειδί από σταθερό σημείο. |
|
| Αναγνώστης καρτών | Έλεγχος με κάρτα ή μπρελόκ που έχει αντιστοιχιστεί. |
|
| Ηλεκτρική κλειδαριά | Πρόσθετη ασφάλιση του φύλλου, συγχρονισμένη με το σύστημα ελέγχου. |
|
| Επιμηκυμένος βραχίονας | Μεγαλύτερη εμβέλεια για διαφορετική γεωμετρία εγκατάστασης. | |
| Απασφάλιση από έξω | Χειροκίνητη πρόσβαση σε περίπτωση διακοπής ρεύματος, όταν δεν υπάρχει άλλη είσοδος. |
|
| Έλεγχος μέσω Wi-Fi / GSM | Απομακρυσμένη εντολή μέσω επαφής χωρίς τάση. |
|
| Προγραμματισμός και ενσωμάτωση | Εκτεταμένη ρύθμιση και διάγνωση. |
|
FT210B δεν είναι κατάλληλα για MC800 ή MC824H: απαιτούν διαφορετικές διευθύνσεις FT A / FT B / FT C. Επιλέξτε τα συμβατά φωτοκύτταρα που αναφέρονται παραπάνω.
Αυτόνομος κινητήρας και μονάδα ελέγχου
Η προσφορά αφορά έναν κινητήρα HYPPO HY7024 με αρθρωτό βραχίονα. Ο αυτόνομος κινητήρας δεν περιλαμβάνει μονάδα ελέγχου. Για δίφυλλη πύλη χρειάζονται δύο αντίστοιχοι κινητήρες· δεν αυξάνεται το όριο για ένα φύλλο. Επιλέξτε τον πίνακα ελέγχου, τα φωτοκύτταρα, τον φάρο, τον δέκτη και τα τηλεχειριστήρια σύμφωνα με το σετ.
| Σετ | Πίνακας ελέγχου | Σημαντική διαφορά |
|---|---|---|
| HY7024 | MC824HR30 | 24 V DC με κωδικοποιητή. Ο πίνακας ελέγχου τροφοδοτείται με 230 V AC. Το MC824L δεν αποτελεί αντικαταστάτη του HY7024. |
Σε υφιστάμενη αυλόπορτα, ακολουθήστε τις προδιαγραφές της ήδη εγκατεστημένης πλακέτας. Το εγχειρίδιο της τρέχουσας MC800 δεν ισχύει για την παλιά A60, ενώ οι διαδικασίες της MC824HR30 δεν μεταφέρονται αυτομάτως σε άλλη γενιά της MC824H.
Εγκατάσταση αρθρωτού μηχανισμού κίνησης
Πριν από την εγκατάσταση
- Το φύλλο πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή. Ελέγξτε τους μεντεσέδες, την αντοχή του φύλλου και τη φέρουσα ικανότητα των σημείων στερέωσης.
- Τοποθετήστε σταθερά μηχανικά στοπ για το κλείσιμο και το άνοιγμα, ώστε να οριοθετούν τη διαδρομή και να είναι δυνατή η εκμάθηση του πίνακα ελέγχου.
- Αφήστε ελεύθερο χώρο για το σώμα του κινητήρα, όλη την κίνηση του βραχίονα και τη λαβή απασφάλισης. Εντοπίστε τα σημεία σύνθλιψης και παγίδευσης και προβλέψτε προστατευτικά μέτρα.
- Στον στύλο τοποθετείται η πλάκα στήριξης και στο φύλλο το μπροστινό στήριγμα. Καθοριστικοί παράγοντες είναι οι διαστάσεις εγκατάστασης και η αντοχή της επιφάνειας στήριξης.

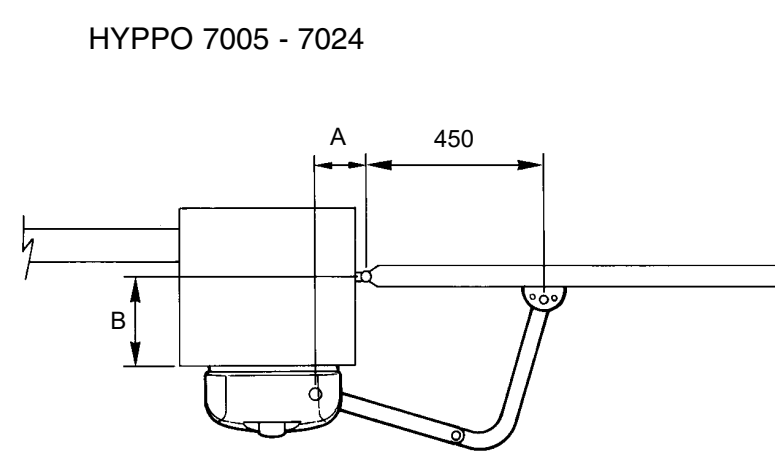

Διαστάσεις εγκατάστασης A και B
Μετρήστε τις διαστάσεις A και B όπως φαίνεται στην εικόνα. Ο πίνακας αφορά τον τυπικό αρθρωτό βραχίονα HY7024 και δείχνει τη γωνία ανοίγματος για κάθε συγκεκριμένο ζεύγος διαστάσεων σε χιλιοστά.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Η γωνία καθορίζεται από τη γεωμετρία και όχι από κάποια αυθαίρετη ρύθμιση του πίνακα ελέγχου. Πριν από την οριστική στερέωση, απασφαλίστε τον κινητήρα και ελέγξτε ολόκληρη τη διαδρομή του φύλλου και του βραχίονα. Τα στοπ πρέπει να εμποδίζουν την κίνηση πέρα από τα όρια του ασφαλούς χώρου.

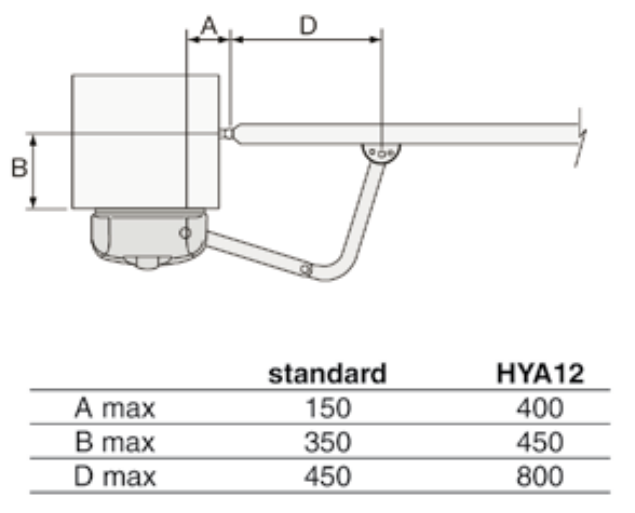

Επιμηκυμένος βραχίονας HYA12
Επιμηκυμένος αρθρωτός βραχίονας NICE HYA12 επιτρέπει μεγαλύτερη εμβέλεια. Στην εικόνα ορίζεται και η διάσταση D. Οι μέγιστες τιμές A/B/D είναι όρια εγκατάστασης και όχι συνιστώμενες διαστάσεις στύλου. Μην εφαρμόζετε αυτομάτως στον HYA12 τον πίνακα γωνιών του τυπικού βραχίονα.
| Διάσταση | Τυπικός βραχίονας | HYA12 |
|---|---|---|
| A μέγ. | 150 mm | 400 mm |
| B μέγ. | 350 mm | 450 mm |
| D μέγ. | 450 mm | 800 mm |
Στερέωση της πλάκας και του στηρίγματος
- Καθορίστε αν η εγκατάσταση θα γίνει αριστερά ή δεξιά όπως φαίνεται από το εσωτερικό του οικοπέδου. Το ίδιο μοντέλο προσαρμόζεται και στις δύο πλευρές με την αντίστοιχη θέση της πλάκας και συναρμολόγηση του βραχίονα.

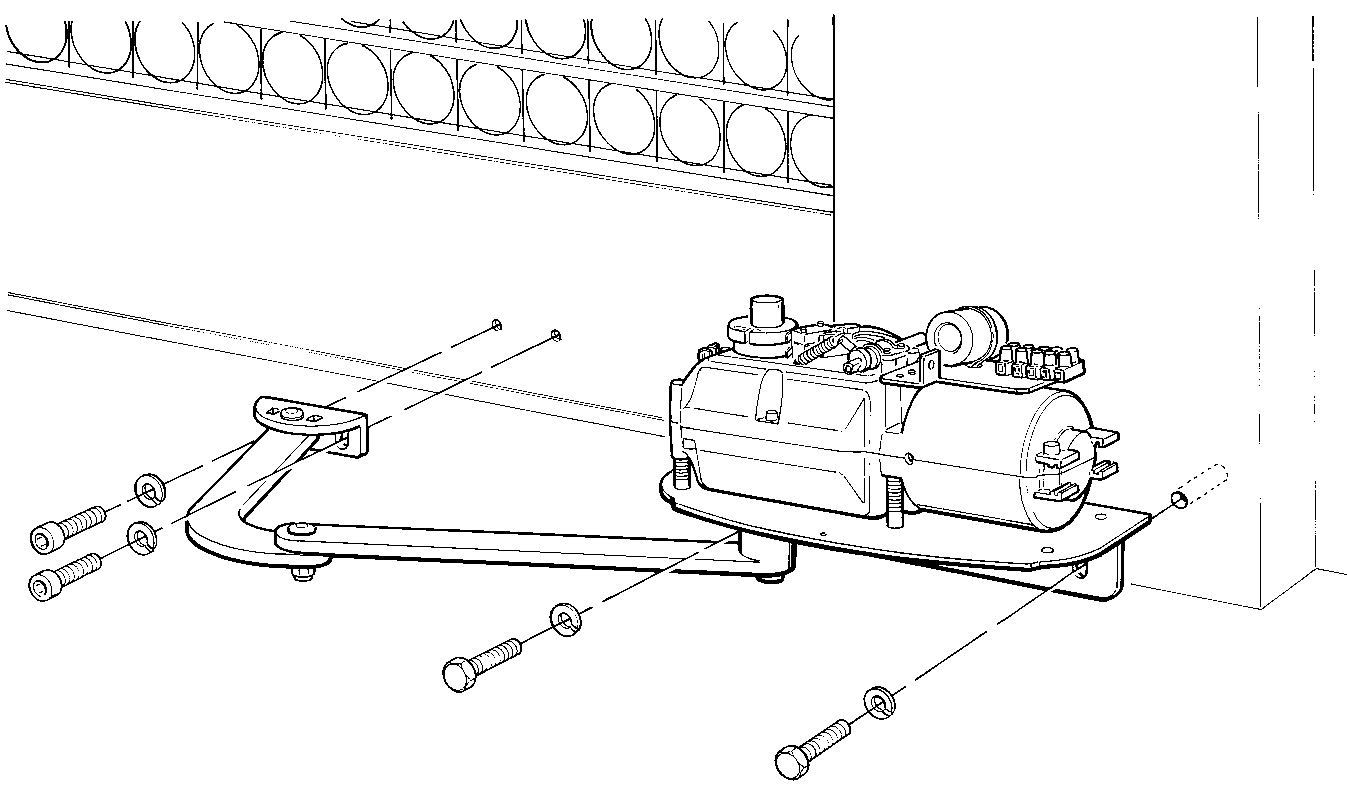

- Στερεώστε την πλάκα στήριξης A στη σταθερή επιφάνεια του στύλου και το στήριγμα B στο σταθερό τμήμα του φύλλου. Εδώ τα A/B δηλώνουν εξαρτήματα και όχι τις διαστάσεις εγκατάστασης του προηγούμενου πίνακα.
- Βιδώστε τον κινητήρα στην πλάκα. Διορθώστε μικρές αποκλίσεις ευθυγράμμισης χρησιμοποιώντας τις επιμήκεις οπές στερέωσης.

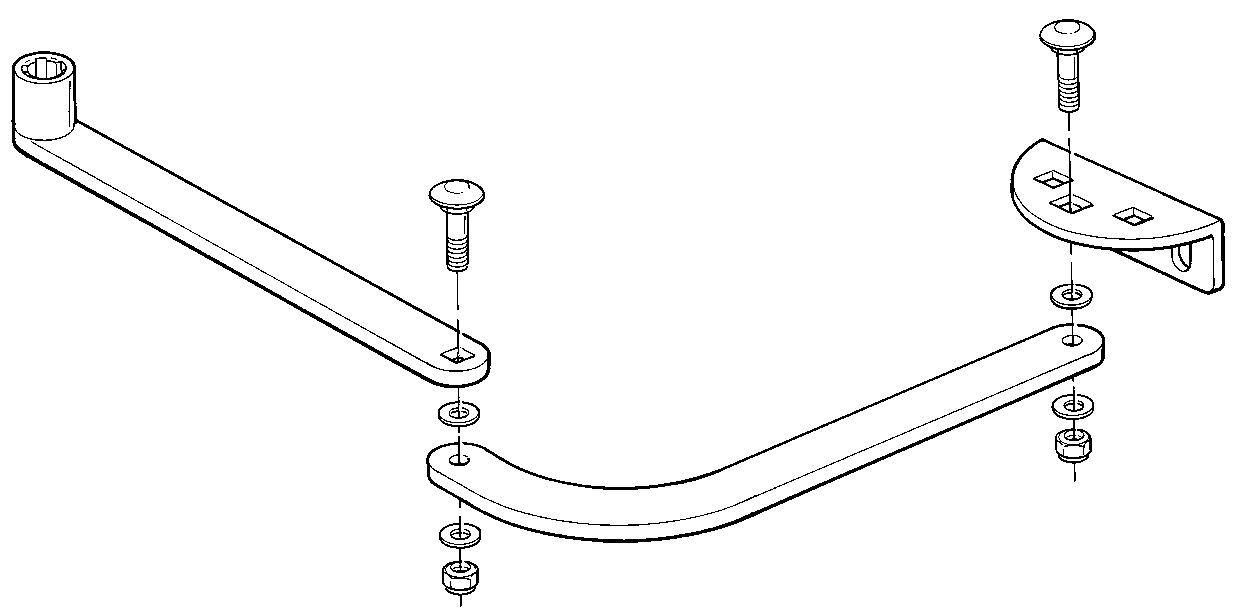

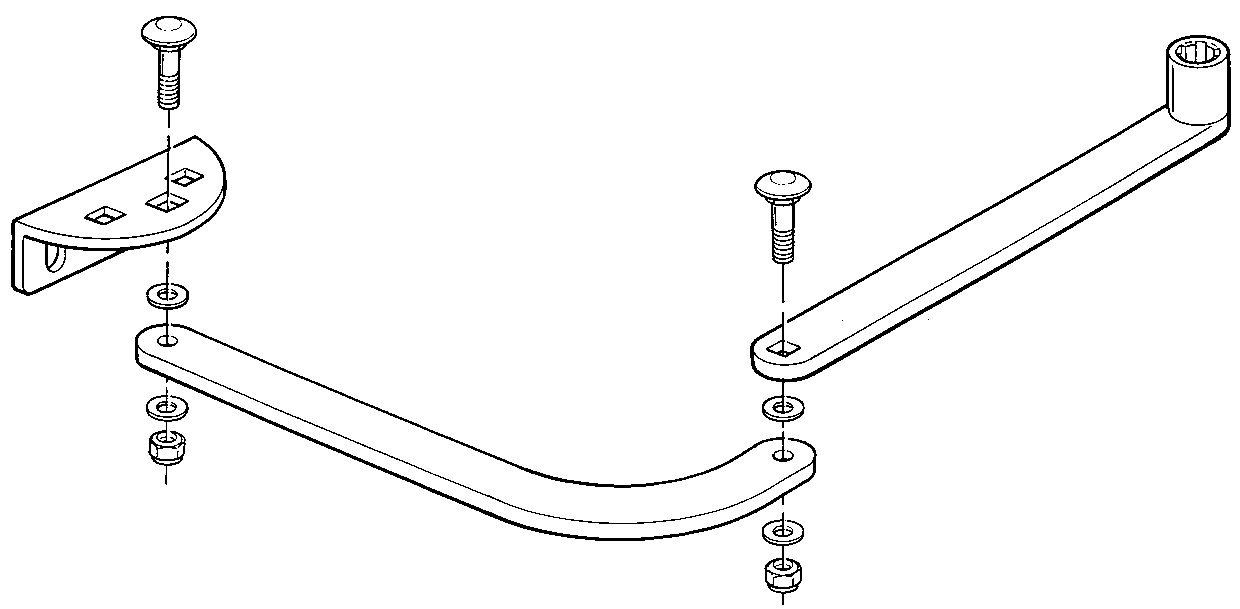

- Συναρμολογήστε τον βραχίονα για την επιλεγμένη πλευρά. Πριν από τη συναρμολόγηση, λιπάνετε τις βίδες σύμφωνα με τις οδηγίες εγκατάστασης και τοποθετήστε τις ροδέλες και τα εξαρτήματα στερέωσης.
- Με τον κινητήρα απασφαλισμένο, δοκιμάστε χειροκίνητα την κίνηση του φύλλου μέχρι τα στοπ και έπειτα σφίξτε οριστικά τα εξαρτήματα στερέωσης.

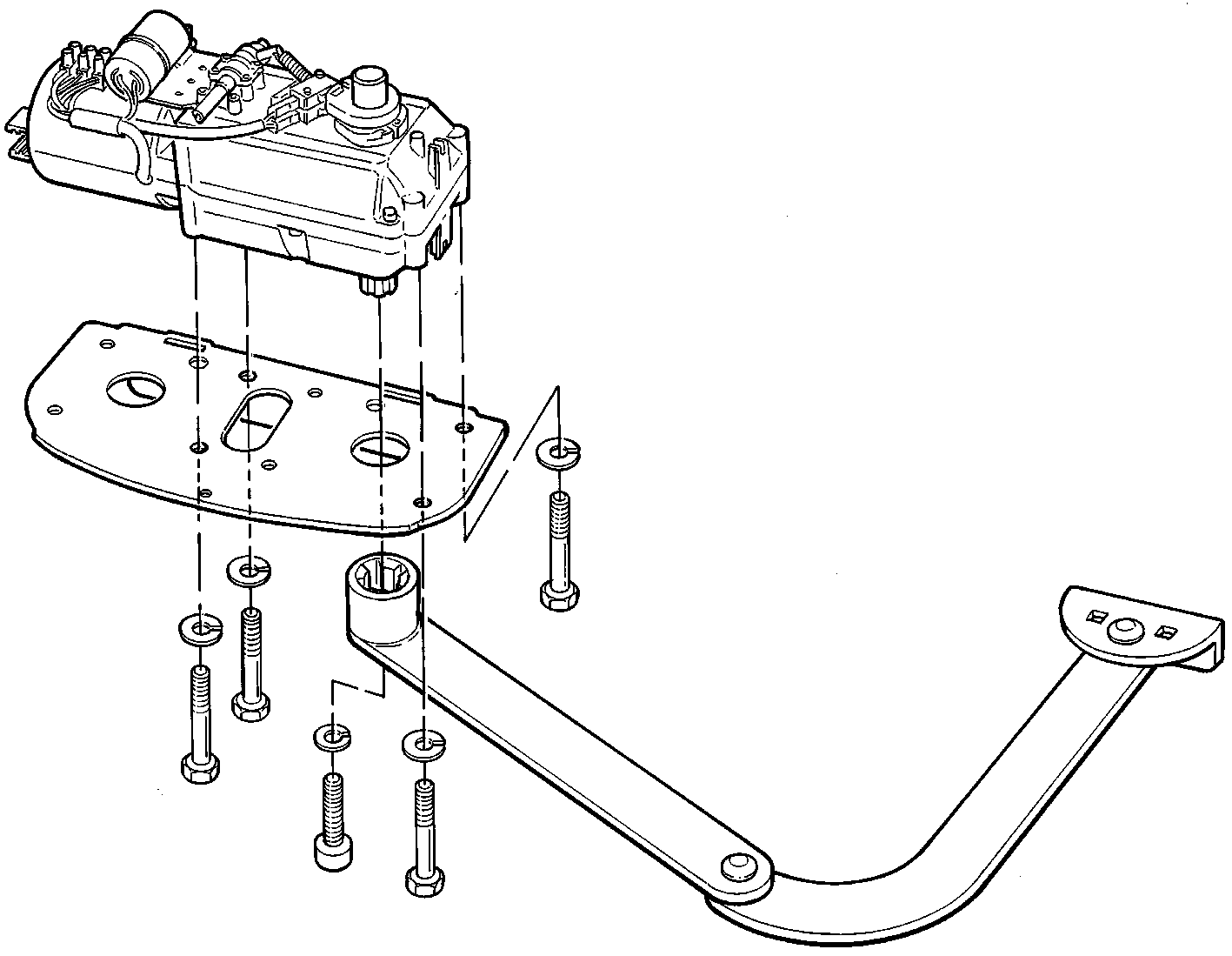

Αριστερή εγκατάσταση, όπως φαίνεται από μέσα:

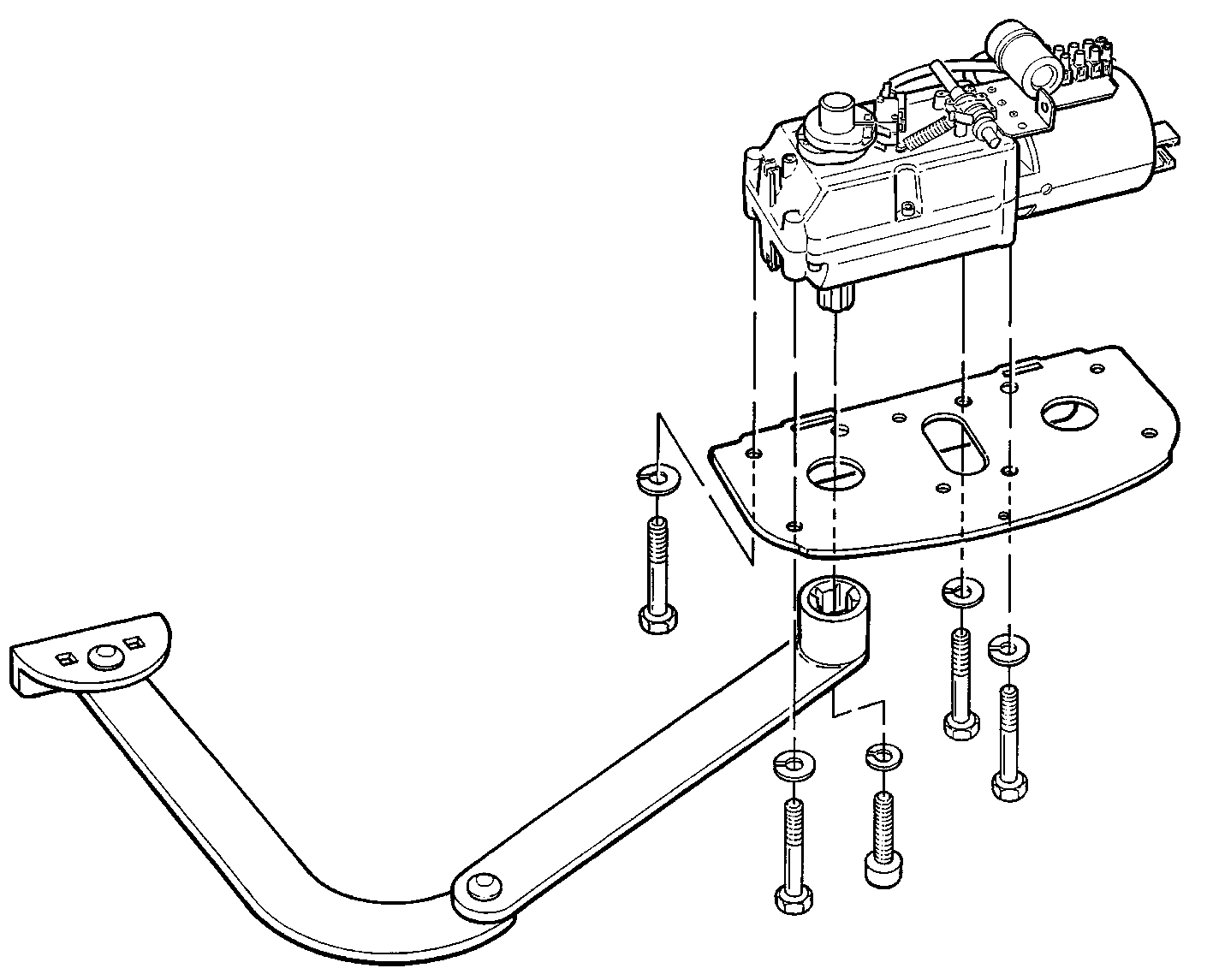

Δεξιά εγκατάσταση, όπως φαίνεται από μέσα:

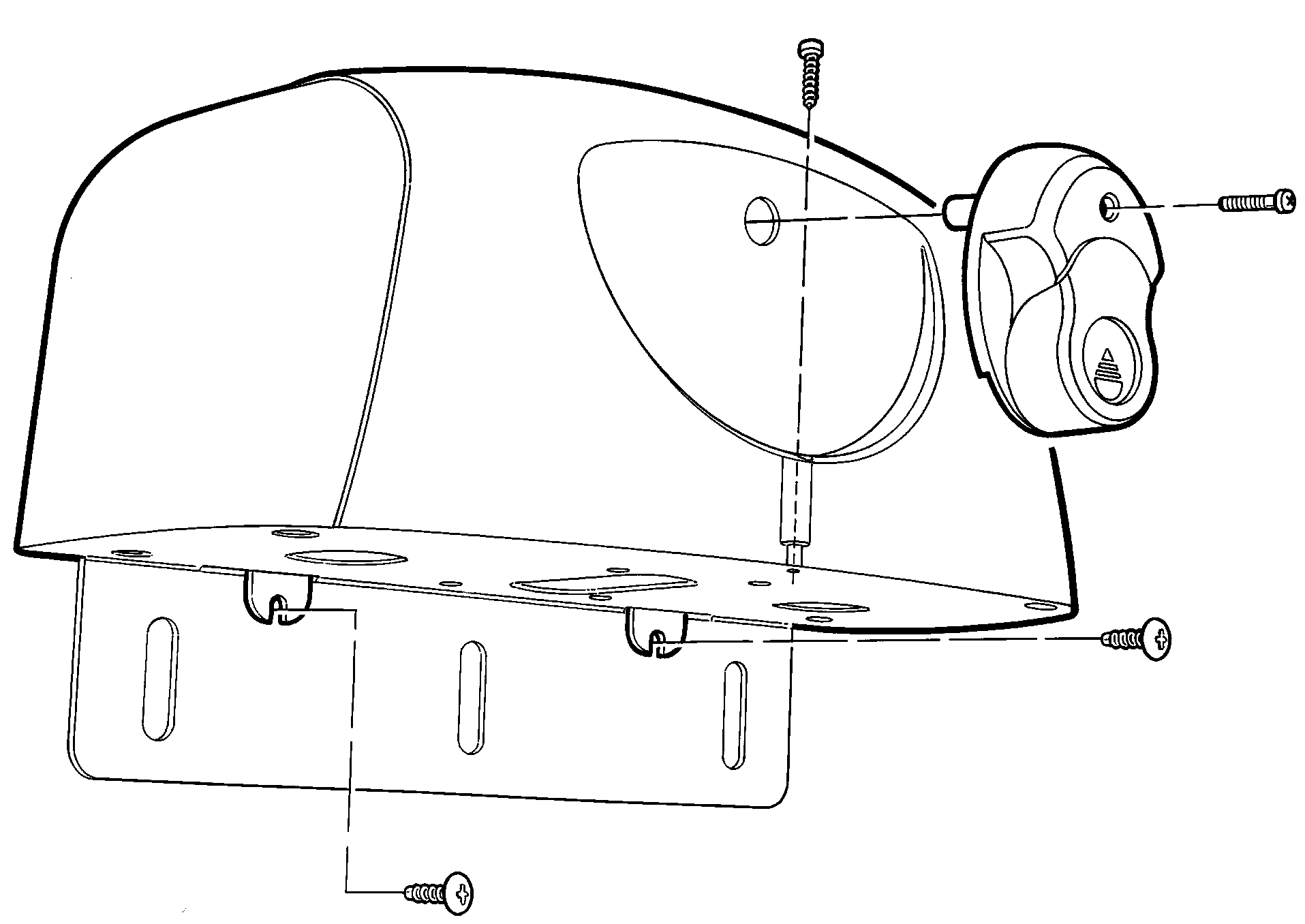

Κάλυμμα και προστασία του μηχανισμού
Μετά τη ρύθμιση, τοποθετήστε το κάλυμμα και τη λαβή απασφάλισης και στερεώστε τα με τις βίδες. Ελέγξτε τους στυπιοθλίπτες καλωδίων και βεβαιωθείτε ότι το κάλυμμα έχει κλείσει. Δεν πρέπει να εισχωρεί νερό στον μηχανισμό κίνησης ή στον πίνακα ελέγχου· προστατεύστε τα καλώδια από τον βραχίονα και την κίνηση του φύλλου. Προστατεύστε τα καλώδια από τον βραχίονα και την κίνηση του φύλλου.

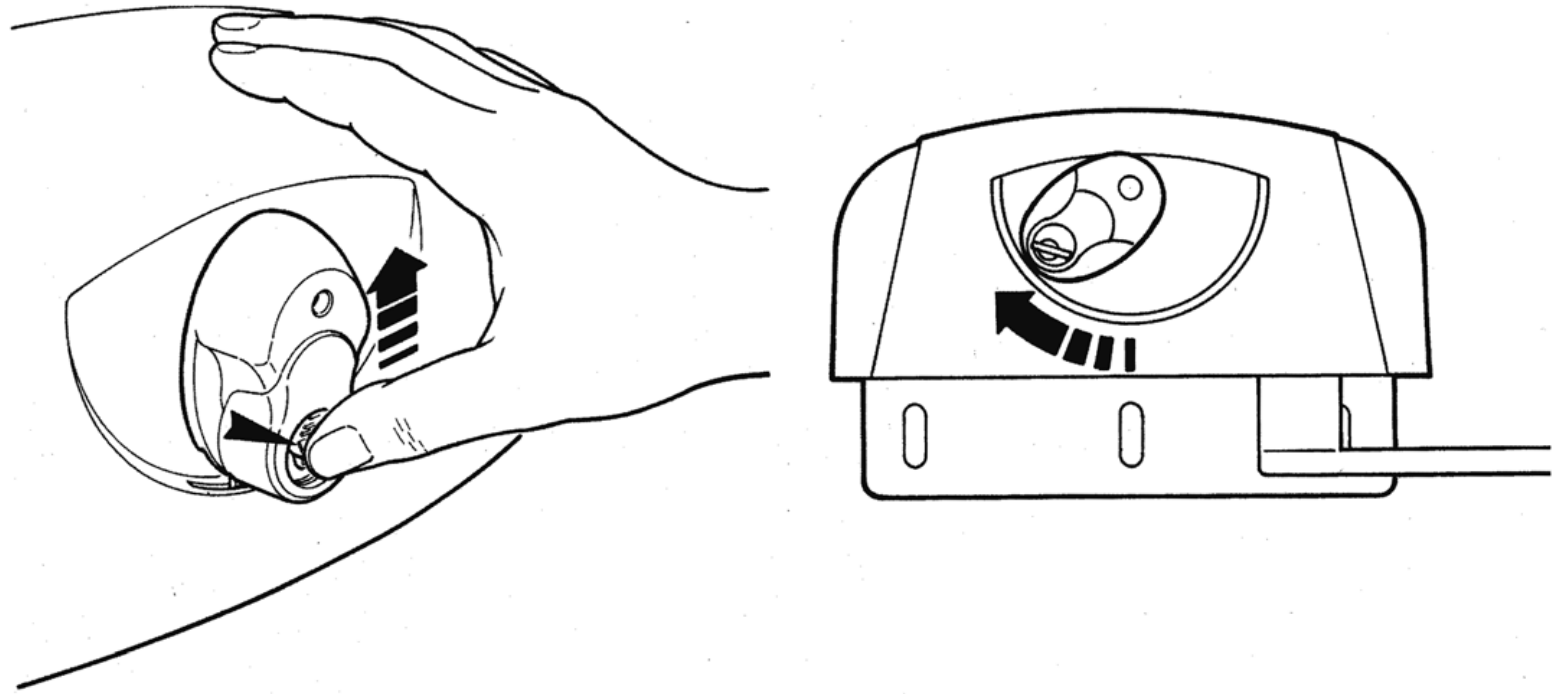

Χειροκίνητη απασφάλιση
- Σταματήστε τον αυτοματισμό, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί ανεξέλεγκτα.
- Σύρετε προς τα πάνω το κάλυμμα της κλειδαριάς. Εισαγάγετε το κλειδί και στρέψτε το δεξιόστροφα.
- Στρέψτε τη λαβή απασφάλισης όπως φαίνεται στην εικόνα και στη συνέχεια κινήστε το φύλλο με το χέρι.
- Πριν από την αυτόματη λειτουργία, επαναφέρετε τον μηχανισμό στην κλειδωμένη θέση, με τη λαβή κατακόρυφη. Ελέγξτε ότι έχει ασφαλίσει ο μηχανισμός μετάδοσης, αφαιρέστε το κλειδί και κλείστε το κάλυμμα της κλειδαριάς.
Αν δεν υπάρχει άλλη είσοδος στο οικόπεδο, προβλέψτε την πρόσβαση ήδη από τη φάση της εγκατάστασης: NICE KIO με το συρματόσχοινο KA1 επιτρέπει τη χειροκίνητη απασφάλιση από έξω. Εγκαταστήστε το συγκρότημα και δοκιμάστε το πριν θέσετε την πόρτα σε λειτουργία.
Καλωδίωση και ηλεκτρική σύνδεση
Περάστε και προστατέψτε την παροχή δικτύου, τα καλώδια του κινητήρα και τα σήματα χαμηλής τάσης ανάλογα με την τάση και το περιβάλλον. Η παροχή προς τη μονάδα ελέγχου περιλαμβάνει L, N και PE· προστατέψτε την με κατάλληλη ασφάλεια και διάταξη πλήρους απομόνωσης. Ασφαλίστε τα καλώδια με στυπιοθλίπτες και διάταξη ανακούφισης τάσης.
| Κύκλωμα | Καλώδιο | Χρήση |
|---|---|---|
| Παροχή προς τη μονάδα ελέγχου | 3 × 1,5 mm² | Έως 30 m· L, N και PE. Για μεγαλύτερη παροχή, 3 × 2,5 mm² και προστατευτική γείωση στον αυτοματισμό, σύμφωνα με το εγχειρίδιο της μονάδας ελέγχου. |
| Κινητήρας | 3 × 1,5 mm² | Έως 10 m· ξεχωριστό κύκλωμα κινητήρα. |
| Κωδικοποιητής | 2 × 1 mm² | Έως 10 m, χωρίς πολικότητα· συνδέεται στον αντίστοιχο κινητήρα. |
| BlueBUS | 2 × 0,5 mm² | Έως 20 m· για μήκος άνω των 20 m και έως 40 m, χρησιμοποιήστε 2 × 1 mm². |
| Φάρος | 2 × 0,5 mm² | Έως 20 m, χαμηλής τάσης FLASH. |
| Ηλεκτρική κλειδαριά | 2 × 1 mm² | Έως 10 m· έξοδος 12 V AC / μέγ. 15 VA. |
| Διακόπτης με κλειδί | 4 × 0,5 mm² | Έως 50 m· εναλλακτικά, δύο καλώδια 2 × 0,5 mm². |
| Κεραία | RG58 | Έως 20 m· συνιστάται μήκος μικρότερο από 5 m. |
Ο εγκαταστάτης πρέπει να επαληθεύσει τη διατομή και τη διαδρομή ανάλογα με τα μήκη των καλωδίων και το εγχειρίδιο της εγκατεστημένης μονάδας ελέγχου.
Σύνδεση κινητήρα και μονάδας ελέγχου
Το HY7024 συνδέεται στην έξοδο κινητήρα 24 V DC της MC824H, όχι στα 230 V του δικτύου. Η παρακάτω διαδικασία αφορά την MC824HR30 με πλακέτα MCA1R30. Τα δύο καλώδια του κωδικοποιητή δεν έχουν πολικότητα· συνδέονται στην αντίστοιχη είσοδο ENC. Η MC824L χρησιμοποιεί διαφορετικούς κινητήρες.
| Ένα φύλλο | Κινητήρας στο M2, κωδικοποιητής στο ENC2· τα M1 και ENC1 παραμένουν αχρησιμοποίητα. |
|---|---|
| Δύο φύλλα | Το M2 ανοίγει πρώτο και το M1 κλείνει πρώτο. Ο κωδικοποιητής του M1 συνδέεται στο ENC1 και ο κωδικοποιητής του M2 στο ENC2. |
| Επιλογέας κινητήρα | Πριν από την εκμάθηση των θέσεων, ρυθμίστε DIP 1 = ON· DIP 2–12 = OFF για το HY7024. Μη χρησιμοποιήσετε διαφορετικό συνδυασμό. |
Για το HY7024, χρησιμοποιήστε τη ρύθμιση του συγκεκριμένου μοντέλου· ο προγραμματιστής μπορεί να εμφανίζει αυτήν την ομάδα ως MB4024. Σημασία έχει η σωστή θέση των διακοπτών για το HY7024.

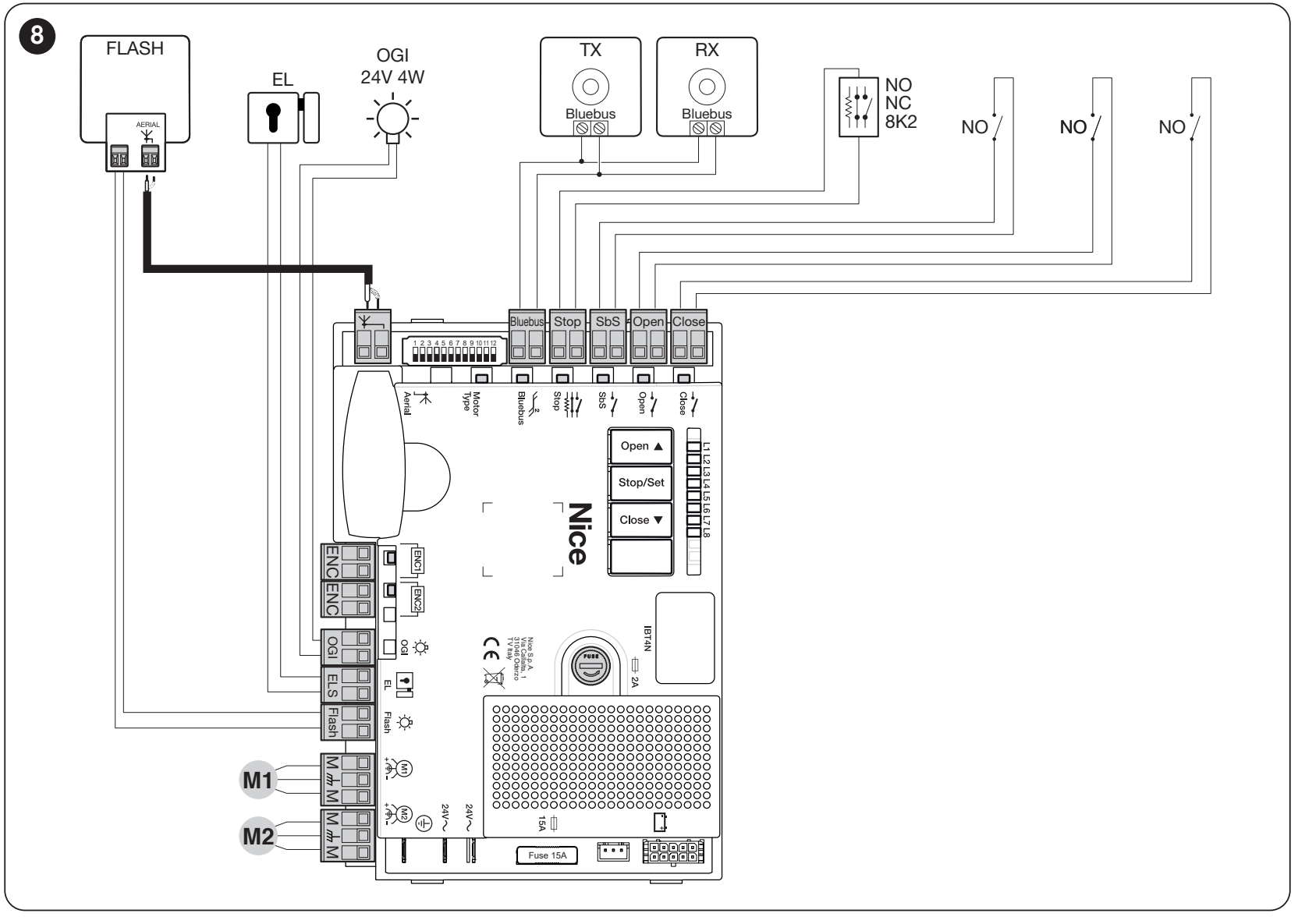

Ακροδέκτες εξαρτημάτων και πολικότητα

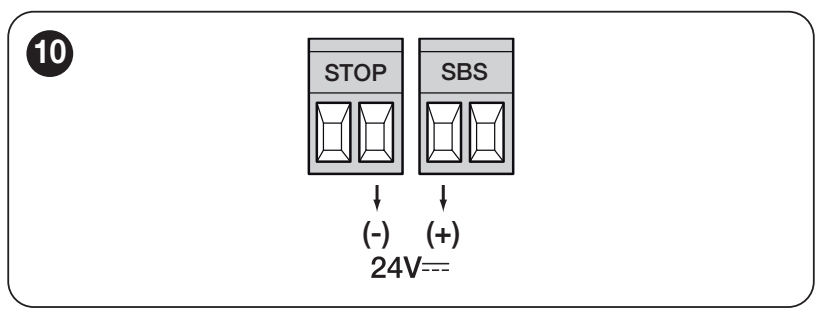

| Βοηθητική τροφοδοσία | Ο αριστερός ακροδέκτης του ζεύγους SbS = +· ο δεξιός ακροδέκτης του ζεύγους STOP = −, όπως φαίνεται στη λεπτομέρεια παρακάτω. 24 V DC −30 % / +50 %, συνολικά μέγ. 200 mA. Η τάση παραμένει ενεργή και σε κατάσταση αναμονής. Πρόκειται για τις απεικονιζόμενες θέσεις τροφοδοσίας, όχι για οποιεσδήποτε επαφές σήματος. |
|---|---|
| BlueBUS | Δύο παράλληλοι αγωγοί μεταφέρουν τόσο την τροφοδοσία όσο και τα δεδομένα· χωρίς πολικότητα +/−. |
| ENC1 / ENC2 | Κωδικοποιητές των αντίστοιχων κινητήρων· χωρίς πολικότητα. |
| FLASH | Φάρος 12 V DC, μέγ. 21 W· για παράδειγμα, ELDC. Πριν από τη σύνδεση, ελέγξτε τη σήμανση +/− στη συγκεκριμένη έξοδο και στον φάρο. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA· το AC δεν έχει πολικότητα +/−. |
| OGI | Ένδειξη ανοιχτής πόρτας: 24 V DC, μέγ. 4 W. Η λειτουργία εξαρτάται από τη ρύθμιση· τηρήστε τη σήμανση της εγκατεστημένης εξόδου. |
| SbS / Open / Close | Επαφές NO χωρίς τάση στα αντίστοιχα ζεύγη ακροδεκτών: διαδοχική λειτουργία, μόνο άνοιγμα ή μόνο κλείσιμο. Οι επαφές δεν έχουν πολικότητα και δεν πρέπει να συνδεθεί σε αυτές εξωτερική τάση. |
| STOP | Είσοδος ασφαλείας με εκμάθηση: NO, NC ή 8,2 kΩ. Οι επαφές χωρίς τάση δεν έχουν πολικότητα· η σύνδεση πρέπει να συμφωνεί με τα συστήματα ασφαλείας. |
Για διαφορετική πλακέτα ή διάταξη ακροδεκτών, ανατρέξτε στο εγχειρίδιο της εγκατεστημένης μονάδας. Αναλυτική καλωδίωση της MC824HR30.
Εφεδρική τροφοδοσία σε περίπτωση διακοπής ρεύματος
Η MC824HR30 υποστηρίζει PSS324. Πριν από τη σύνδεση, αποσυνδέστε την παροχή δικτύου και την μπαταρία και χρησιμοποιήστε τον προβλεπόμενο σύνδεσμο. Αν διατηρείτε την παλαιότερη PS324, χρειάζεστε καλώδιο CABLA11 και η λειτουργία Standby πρέπει να είναι OFF. Ο αριθμός των κύκλων κίνησης εξαρτάται από τη φόρτιση της μπαταρίας και το φορτίο της πόρτας. Η εφεδρική τροφοδοσία δεν υποκαθιστά τη σωστή χειροκίνητη απασφάλιση. Πλήρης διαδικασία σύνδεσης της εφεδρικής τροφοδοσίας.
Φωτοκύτταρα και είσοδοι ασφαλείας
Τοποθετήστε τα φωτοκύτταρα λαμβάνοντας υπόψη την κίνηση των φύλλων και τους κινδύνους της πύλης. Ευθυγραμμίστε σωστά τα TX/RX. Η προστασία της διέλευσης δεν υποκαθιστά την προστασία στα σημεία σύνθλιψης στον μεντεσέ και στον βραχίονα.
Το MC824H χρησιμοποιεί για τα φωτοκύτταρα BlueBUS. EPMB, EPLB, EPSB, EPMORB και F210B συνδέστε τα παράλληλα με δύο καλώδια, χωρίς πολικότητα. Τα TX/RX ενός ζεύγους έχουν την ίδια διεύθυνση, ενώ κάθε ζεύγος έχει διαφορετική από τα υπόλοιπα. Μετά την αλλαγή των συσκευών, επαναλάβετε την εκμάθηση.
Τα PHOTO/PHOTO II προστατεύουν κατά το κλείσιμο· τα PHOTO 1/PHOTO 1 II ενεργοποιούνται τόσο κατά το άνοιγμα όσο και κατά το κλείσιμο. Τα PHOTO 2/PHOTO 2 II προστατεύουν κατά το άνοιγμα. Το PHOTO 3 δεν επιτρέπεται. Οι ακριβείς γεφυρώσεις και οι αντιδράσεις αναφέρονται στον πίνακα διευθυνσιοδότησης.
Ελέγξτε κάθε ζεύγος κατά το άνοιγμα και το κλείσιμο, το STOP και τυχόν ευαίσθητη ακμή ασφαλείας. Μην παρακάμπτετε στοιχείο ασφαλείας με γεφύρωση για να ξεκινήσει η πύλη.
Πρώτη εκκίνηση και εκμάθηση
Τα βήματα εκτελούνται από τον εγκαταστάτη μετά τον μηχανικό και ηλεκτρικό έλεγχο. Ασφαλίστε τον κινητήρα σε αυτόματη λειτουργία, ελέγξτε τα στοπ, την ελεύθερη διαδρομή και τα M1/M2. Κατά την πρώτη κίνηση, να είστε έτοιμοι να σταματήσετε την πύλη.
Στο MCA1R30 ρυθμίστε για το HY7024 το DIP 1 στη θέση ON και τα υπόλοιπα στη θέση OFF, και συνδέστε τον κωδικοποιητή.
Μετά την ενεργοποίηση της τροφοδοσίας, το BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο, οι λυχνίες LED των συνδεδεμένων φωτοκυττάρων BlueBUS TX/RX πρέπει να αναβοσβήνουν και ο φάρος FLASH πρέπει να είναι σβηστός. Αν κάποιος έλεγχος αποτύχει, αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική τροφοδοσία και ελέγξτε τις συνδέσεις πριν συνεχίσετε.

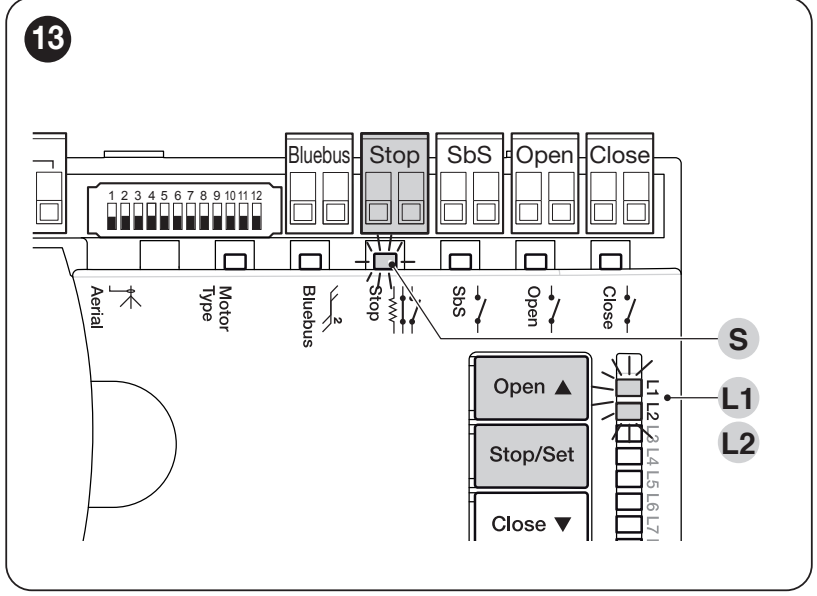

1. Αναγνώριση συσκευών
- Κρατήστε ταυτόχρονα πατημένα τα Open ▲ + Stop/Set.
- Αφήστε και τα δύο κουμπιά όταν οι L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 3 δευτερόλεπτα.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Επιτυχία: Το STOP ανάβει και οι L1/L2 σβήνουν. Οι L3/L4 ενδέχεται να αναβοσβήνουν ως ένδειξη ότι απαιτείται εκμάθηση θέσεων.
Επαναλάβετε μετά την προσθήκη ή την αφαίρεση συσκευής BlueBUS/STOP. Εκτελέστε την εκμάθηση ακόμη και χωρίς συνδεδεμένα παρελκόμενα.
2. Αυτόματη εκμάθηση θέσεων
- Κρατήστε ταυτόχρονα πατημένα τα Stop/Set + Close ▼.
- Αφήστε τα κουμπιά όταν οι L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 5 δευτερόλεπτα.
- Παρακολουθήστε: Αργό κλείσιμο του M1 προς το στοπ, αργό κλείσιμο του M2 προς το στοπ, αργό άνοιγμα και των δύο κινητήρων προς τα στοπ και γρήγορο κλείσιμο και των δύο κινητήρων. Σε περίπτωση ενός κινητήρα, κινείται μόνο ο M2.
- Η επιτυχής ολοκλήρωση επιβεβαιώνεται όταν σβήσουν οι L3/L4.
Αν κάποιος κινητήρας ανοίγει αντί να κλείνει κατά τις πρώτες κινήσεις κλεισίματος, σταματήστε την εκμάθηση με το κουμπί Open ▲ ή Close ▼. Αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική τροφοδοσία και διορθώστε τη φορά του αντίστοιχου κινητήρα: αντιστρέψτε τα δύο ακραία καλώδια του κινητήρα σύμφωνα με το διάγραμμα MC824H· μην αλλάξετε τα καλώδια του κωδικοποιητή. Σε περίπτωση λανθασμένης σειράς, διορθώστε τη σύνδεση των M1/M2, καθώς και των ENC1/ENC2. Ξεκινήστε ξανά την εκμάθηση από την αρχή. Η ενεργοποίηση φωτοκυττάρου ή του STOP διακόπτει τη διαδικασία και η L1 αναβοσβήνει· αποκαταστήστε την αιτία και επαναλάβετε την εκμάθηση.
3. Έλεγχοι και παράδοση
Ελέγξτε πλήρεις κύκλους ανοίγματος και κλεισίματος, τα στοπ, τις επιβραδύνσεις, την επικάλυψη των φύλλων και την απασφάλιση. Ελέγξτε κάθε στοιχείο ασφαλείας, τη διακοπή και την αλλαγή κατεύθυνσης μετά από εμπόδιο. Ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις και να αξιολογήσει ολόκληρο το σύστημα. Μην ρυθμίζετε υψηλή δύναμη ως υποκατάστατο της επισκευής μιας πύλης που σκαλώνει. Ο χρήστης πρέπει να λάβει το εγχειρίδιο και να γνωρίζει πώς να απασφαλίζει με ασφάλεια τον μηχανισμό κίνησης.
Χειροκίνητη και μικτή εκμάθηση: αναλυτική διαδικασία της μονάδας ελέγχου. Πριν από τη μικτή εκμάθηση πρέπει να προηγηθεί αυτόματη εκμάθηση.
Ρυθμίσεις και τηλεχειριστήρια
Ρυθμίστε το αυτόματο κλείσιμο, τον χρόνο παύσης, τη λειτουργία βηματισμού, την επιβράδυνση και τη δύναμη ανάλογα με την πύλη. Μετά την αλλαγή της δύναμης ή των λειτουργιών ασφαλείας, επαναλάβετε τους ελέγχους. Τα πλήρη εύρη ρυθμίσεων, οι λυχνίες LED και οι εργοστασιακές τιμές αναφέρονται στους πίνακες προγραμματισμού της μονάδας ελέγχου.
Δέκτης, τηλεχειριστήριο και κεραία
Ο μεμονωμένος κινητήρας δεν διαθέτει ενσωματωμένο ραδιοφωνικό δέκτη. Στη μονάδα ελέγχου τοποθετείται δέκτης SM. NICE OXIBD υποστηρίζει επίσης αμφίδρομη επικοινωνία ON3EBD; OXILR χρησιμοποιήστε το με το ON3ELR. Με το παλαιότερο OXI επιλέξτε πομπούς ανάλογα με την αποθηκευμένη κωδικοποίηση. Η ίδια συχνότητα από μόνη της δεν εγγυάται συμβατότητα.
Συνδέστε το ομοαξονικό καλώδιο σύμφωνα με τον δέκτη: στο OXIBD απευθείας στον δέκτη, στο OXI σύμφωνα με το διάγραμμα της μονάδας ελέγχου. Σύζευξη και διαγραφή τηλεχειριστηρίων. Η διαγραφή της μνήμης ραδιοσυχνοτήτων δεν αποτελεί επαναφορά της πλακέτας ούτε εκμάθηση θέσεων.
Τι να ελέγξετε σε περίπτωση βλάβης
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Η πύλη δεν κινείται | Τροφοδοσία, ασφάλιση της απασφάλισης και STOP. Βλάβες τροφοδοσίας ή ασφαλειών πρέπει να αντιμετωπίζονται από τεχνικό, με την τροφοδοσία αποσυνδεδεμένη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο παραμένει ακίνητο | Ασφάλιση του μηχανισμού μετάδοσης και στερέωση του βραχίονα· επαναφέρετε την απασφάλιση στην κλειδωμένη θέση. |
| Η πύλη σταματά ή αντιστρέφει την κίνησή της | Ελέγξτε πρώτα τη χειροκίνητη κίνηση και τον χώρο του βραχίονα και μετά τα φωτοκύτταρα, το STOP και τα στοπ. Μην αυξάνετε τη δύναμη χωρίς να εντοπίσετε την αιτία. |
| Η εκμάθηση δεν ολοκληρώνεται | Σειρά και φορά των κινητήρων, στοπ και συστήματα προστασίας. Για τα HY7024, καθώς και DIP 1 και τους κωδικοποιητές. |
| Το τηλεχειριστήριο δεν λειτουργεί, αλλά το κουμπί λειτουργεί | Μπαταρία, κωδικοποίηση, αποθήκευση του πομπού στον δέκτη και κεραία. |
| Βλάβη μετά την αλλαγή των φωτοκυττάρων | Διευθύνσεις και καλώδια και, στη συνέχεια, επαναλάβετε την αναγνώριση των συσκευών. |
Αριθμός αναλαμπών του φάρου και της λυχνίας LED: διάγνωση και επισκευές. Καταγράψτε τις ρυθμίσεις πριν από την επαναφορά. Η επαναφορά της πλακέτας, η διαγραφή του δέκτη και η εκ νέου εκμάθηση είναι διαφορετικές εργασίες· συμβουλευτείτε το εγχειρίδιο της εγκατεστημένης μονάδας.
Έλεγχος και συντήρηση
Αναθέστε τον έλεγχο ολόκληρου του συστήματος τουλάχιστον κάθε έξι μήνες· σε περίπτωση εντατικής χρήσης ή απαιτητικού περιβάλλοντος, συχνότερα, σύμφωνα με το πρόγραμμα συντήρησης. Ελέγξτε τους μεντεσέδες, τις στερεώσεις, τον τζόγο του βραχίονα, τα στοπ, την απασφάλιση, τους στυπιοθλίπτες και τα καλώδια. Ελέγξτε τη λειτουργία των φωτοκυττάρων και του STOP και καταγράψτε τον έλεγχο.
Κατά την κίνηση, μείνετε μακριά από την τροχιά του φύλλου και του αρθρωτού βραχίονα. Μην αφήνετε τα παιδιά να παίζουν κοντά στην πύλη και φυλάσσετε τα τηλεχειριστήρια μακριά από αυτά. Διατηρείτε τον χώρο της πύλης ελεύθερο. Καθαρίζετε τις επιφάνειες και τα παράθυρα των φωτοκυττάρων χωρίς επιθετικά καθαριστικά. Μην ξεπλένετε τον κινητήρα με νερό υπό πίεση. Αναθέστε τις εργασίες στον μηχανισμό, στα ηλεκτρικά κυκλώματα και στις ρυθμίσεις ασφαλείας σε τεχνικό. Σε περίπτωση ζημιάς στον βραχίονα, ασυνήθιστου θορύβου ή αυθόρμητης κίνησης, θέστε τον αυτοματισμό εκτός λειτουργίας και φροντίστε για την επισκευή του.
Τεχνικά χαρακτηριστικά NICE HYPPO HY7024
| Τύπος | Μη αναστρέψιμος ηλεκτρομηχανικός αρθρωτός μηχανισμός κίνησης για ένα φύλλο. |
|---|---|
| Κινητήρας | 24 V DC |
| Ρεύμα | 5 A |
| Ισχύς εισόδου | 120 W |
| Ροπή | 250 Nm |
| Ταχύτητα περιστροφής | 2 σ.α.λ. |
| Κύκλος λειτουργίας | 80 % |
| Ανίχνευση θέσης | Μαγνητικός κωδικοποιητής |
| Βαθμός προστασίας | IP43 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |

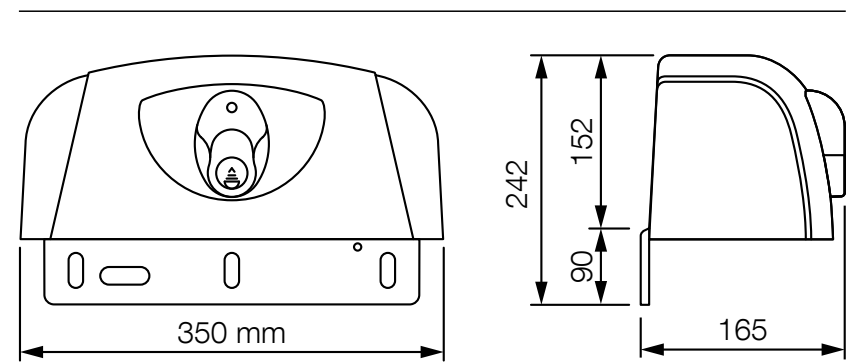

| Διαστάσεις | 350 × 165 × 242 mm (πλάτος × βάθος × συνολικό ύψος) |
| Βάρος | 13 kg |
| Όρια φύλλου | Έως 3 m· συμβουλευτείτε το διάγραμμα ορίων. |
Το συνολικό ύψος των 242 mm περιλαμβάνει την πλάκα κάτω από το σώμα του μηχανισμού κίνησης· στο σχέδιο, το κάλυμμα έχει ύψος 152 mm.
