NICE L-Fab LFAB4024HS – αυτοτελής υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 4 m/400 kg
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 14 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 14 ημερών. |
|---|
έως 14 ημέρες
485,16 € με ΦΠΑ
| Βάρος |
|---|
| 15 kg |
Περιγραφή του προϊόντος NICE L-Fab LFAB4024HS – αυτοτελής υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 4 m/400 kg
Το NICE L-FAB LFAB4024HS είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός κίνησης για ένα φύλλο πύλης. Διαθέτει κινητήρα 24 V DC με μαγνητικό encoder. Δεν περιλαμβάνει μονάδα ελέγχου· για μια νέα εγκατάσταση χρησιμοποιείται η NICE MC824HR30. Για δίφυλλη πύλη χρειάζεστε δύο μοτέρ και μία κατάλληλη μονάδα ελέγχου.
Ο μηχανισμός κίνησης είναι κρυμμένος κάτω από τον άξονα των μεντεσέδων και δεν επηρεάζει την εμφάνιση της πύλης ούτε από έξω ούτε από μέσα. Η υπόγεια λύση είναι κατάλληλη και σε σημεία όπου δεν υπάρχει χώρος για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης. Το κουτί με τον φέροντα βραχίονα στηρίζει το κάτω μέρος του φύλλου· πρέπει να στερεωθεί καλά, να ευθυγραμμιστεί με τους μεντεσέδες και να διαθέτει αποστράγγιση.
Η έκδοση HighSpeed ανοίγει στις 90° σε περίπου 6 δευτερόλεπτα σε τυπική εγκατάσταση, χωρίς να συνυπολογίζονται η εκκίνηση και η επιβράδυνση. Ο πραγματικός χρόνος εξαρτάται από το φύλλο και τη ρύθμιση της ταχύτητας. Όριο: 4 m / 400 kg δεν σημαίνει 400 kg για μήκος 4 m.
Τα 24 V είναι η τάση του κινητήρα· η MC824HR30 τροφοδοτείται από δίκτυο 230 V AC. Για πλήρη εγκατάσταση επιλέξτε επίσης κουτί, μηχανισμό απασφάλισης, χειριστήρια και διατάξεις ασφαλείας.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Η παρακάτω συνδεσμολογία και διαδικασία εκμάθησης ισχύουν για την MC824HR30 με πλακέτα MCA1R30. Για παλαιότερη μονάδα ελέγχου, επιλέξτε τη συνδεσμολογία σύμφωνα με την πλακέτα που είναι πράγματι εγκατεστημένη. Η MC824L δεν αποτελεί εναλλακτική της MC824H για αυτόν τον κινητήρα.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Σύνδεση κινητήρα. |
|
| Φάρος | Σήμανση κίνησης. Η τάση και η μέγιστη κατανάλωση πρέπει να είναι συμβατές με την έξοδο FLASH. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε ανάλογα με την τάση και την κατανάλωση της εξόδου FLASH της συγκεκριμένης μονάδας ελέγχου. |
| Φωτοκύτταρα | Προστασία της διέλευσης ανάλογα με τη θέση και τη λειτουργία των φωτοκυττάρων· συνδεσμολογία. |
Τα EPMOW απαιτούν ραδιοφωνική διεπαφή IBW συνδεδεμένη στο BlueBUS. Το FT210B διαθέτει πομπό με μπαταρία στο φύλλο και δέκτη συνδεδεμένο με δύο αγωγούς στο BlueBUS· μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. |
| Πομπός | Τηλεχειριστήριο ανάλογα με την κωδικοποίηση του εγκατεστημένου δέκτη. Το ON3ELR χρησιμοποιεί OXILR, ενώ το ON3EBD χρησιμοποιεί OXIBD. Σύζευξη τηλεχειριστηρίου. |
|
| Δέκτης | Ραδιοφωνικός δέκτης για σύνδεση στην υποδοχή SM της μονάδας ελέγχου. Η κωδικοποίηση του δέκτη και του πομπού πρέπει να είναι ίδια. Τα OXILR και OXIBD χρησιμοποιούν διαφορετικά ραδιοσυστήματα. |
|
| Κεραία | Επιλέξτε κεραία ανάλογα με τη συχνότητα του εγκατεστημένου δέκτη. Για το OXIBD, συνδέεται στους ακροδέκτες κεραίας του. |
|
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Επιλέξτε το EDSWG ανάλογα με τον δέκτη· το EDSB χρησιμοποιεί BlueBUS και απαιτεί εκμάθηση των συσκευών. |
|
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς δυναμικό στην είσοδο εντολής της μονάδας ελέγχου. |
|
| Ηλεκτρικές κλειδαριές | Για το LFAB4024HS απαιτείται ηλεκτρική κλειδαριά για φύλλα μήκους άνω των 3 m. Τροφοδοσία ELS. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά τη σύνδεση, εκτελέστε εκμάθηση των συσκευών. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Επιλέξτε μπαταρία ανάλογα με την πλακέτα και την υποδοχή της μονάδας ελέγχου. |
Για την τρέχουσα MC824HR30 PSS324. Η παλαιότερη PS324 απαιτεί CABLA11 και απενεργοποιημένη αναμονή (L4 = OFF)· σύνδεση εφεδρικής τροφοδοσίας. |
| Μπάρα ασφαλείας | Περιορίζει τις συνέπειες της επαφής με εμπόδιο· απαιτείται ξεχωριστή προστασία των επικίνδυνων σημείων. Έλεγχοι πριν από την παράδοση. |
|
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συστήματος | Τι θα χρειαστείτε |
|---|---|
| Μεμονωμένο LFAB4024HS | Ένα μοτέρ με μαγνητικό κωδικοποιητή, καλώδιο τροφοδοσίας μήκους 2 m και μηχανικό στοπ κλεισίματος. Το κουτί και η μονάδα ελέγχου δεν είναι ενσωματωμένα στο μοτέρ. |
| Κουτί θεμελίωσης | LFABBOX4 από χάλυβα με καταφορική επεξεργασία ή ανοξείδωτο LFABBOX4I. Το κουτί περιλαμβάνει βραχίονα στήριξης για το φύλλο και μηχανικό στοπ ανοίγματος. Πωλείται ξεχωριστά. |
| Χειροκίνητη απασφάλιση | NICE BMA3 με κλειδί μοχλού για τη χειροκίνητη κίνηση του φύλλου σε περίπτωση διακοπής ρεύματος. Πωλείται ξεχωριστά. |
| Έλεγχος και ασφάλεια | MC824HR30, δέκτης, τηλεχειριστήρια, φωτοκύτταρα και μπάρα ασφαλείας ανάλογα με τη συγκεκριμένη πύλη. |
| Μεγαλύτερη γωνία ανοίγματος | NICE BMA1 με αλυσοκίνηση, έως 360° για φύλλα έως 3,5 m. Απαιτείται κατάλληλος χώρος και μηχανικά στοπ ανοίγματος. |
Το μοτέρ έχει μεταλλικό περίβλημα. Το κουτί είναι κατάλληλο τόσο για δεξιό όσο και για αριστερό φύλλο. Οι χαλύβδινες και ανοξείδωτες εκδόσεις διαφέρουν ως προς το υλικό και την επιφανειακή επεξεργασία· ακόμη και το ανοξείδωτο κουτί δεν υποκαθιστά την αποτελεσματική αποστράγγιση του νερού.
Σετ για ένα ή δύο φύλλα
Τα σετ διαφέρουν ως προς τον αριθμό των μοτέρ, των κουτιών και των μηχανισμών απασφάλισης. Τα δύο μοτέρ δεν αυξάνουν το επιτρεπόμενο μήκος ή βάρος ενός φύλλου. Συγκρίνετε τον παρακάτω εξοπλισμό για ολόκληρη την πύλη.
| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|

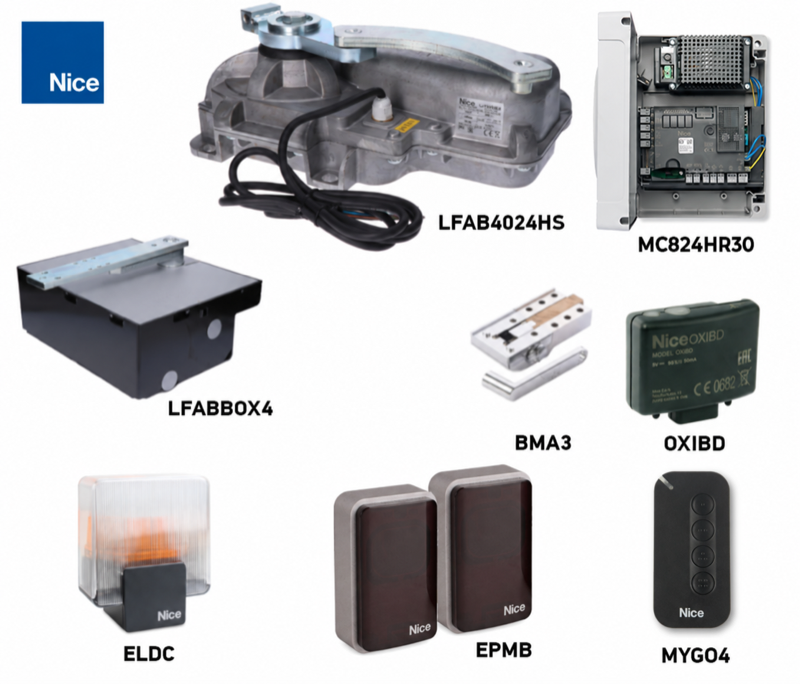

1 × LFAB4024HS, 1 × LFABBOX4, 1 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 ζεύγος EPMB, 1 × ELDC. | Μεμονωμένο LFAB4024HS
Ένα μοτέρ 24 V DC με κωδικοποιητή. Το κουτί, ο μηχανισμός απασφάλισης και η μονάδα ελέγχου αγοράζονται ξεχωριστά. |

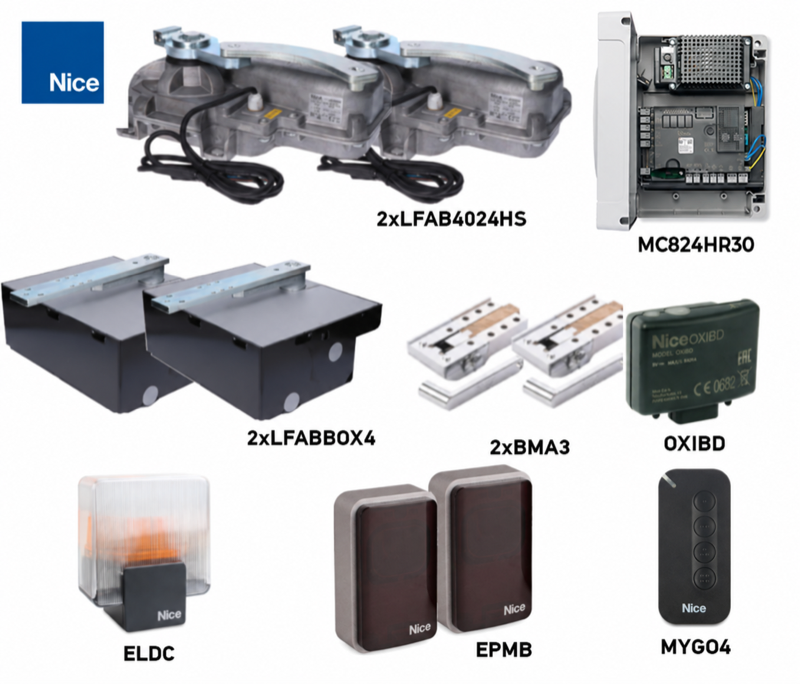

2 × LFAB4024HS, 2 × LFABBOX4, 2 × NICE BMA3. 1 × MC824HR30, 1 × OXIBD, 1 × MYGO4, 1 ζεύγος EPMB, 1 × ELDC. |
Μήκος, βάρος και λειτουργία της πύλης

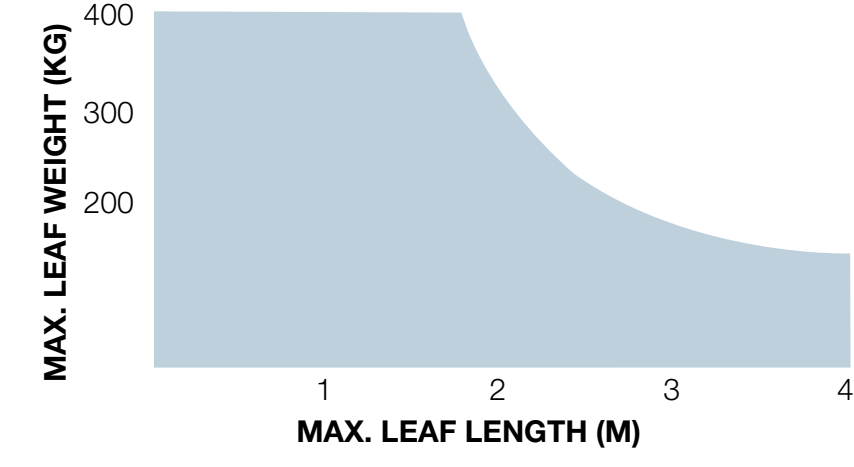

Τα 4 m και τα 400 kg είναι ανεξάρτητα ανώτατα όρια. Συμβουλευτείτε το διάγραμμα για το επιτρεπόμενο βάρος σε κάθε μήκος: ο οριζόντιος άξονας δείχνει το μήκος ενός φύλλου σε μέτρα και ο κατακόρυφος το βάρος του σε κιλά. Για φύλλο μήκους 4 m, το όριο είναι περίπου 150 kg· για μικρότερο φύλλο, επιλέξτε το βάρος σύμφωνα με την καμπύλη.
Το ύψος του φύλλου, η συμπαγής πλήρωση, ο ισχυρός άνεμος και η αντίσταση των μεντεσέδων μπορούν να μειώσουν σημαντικά τις επιτρεπόμενες τιμές. Πριν από την επιλογή, ελέγξτε ολόκληρη τη χειροκίνητη κίνηση της πύλης και τις ασφαλείς δυνάμεις· το βάρος ή η ισχύς του μοτέρ από μόνα τους δεν εγγυώνται την καταλληλότητα.
| Χαρακτηριστικό | LFAB4024HS |
|---|---|
| Χρήση | Γρήγορη κίνηση ελαφρύτερου φύλλου |
| Ανώτατα όρια σύμφωνα με το διάγραμμα | 4 m / 400 kg |
| Μέγιστη ροπή στρέψης | 200 Nm |
| Λειτουργία σε άνοιγμα 90° | 50 κύκλοι/ώρα |
| Κουτί | LFABBOX4 / LFABBOX4I |
| Έλεγχος νέας διάταξης | MC824HR30 |
Ένας κύκλος είναι ένα άνοιγμα και ένα κλείσιμο. Σε άνοιγμα έως 180° με BMA1, ο αναφερόμενος αριθμός κύκλων ανά ώρα μειώνεται στο μισό. Πρόκειται για λειτουργία με ονομαστικό φορτίο, όχι για απεριόριστη συνεχή λειτουργία.
Τοποθέτηση του κουτιού και του μηχανισμού κίνησης
Αναθέστε την τοποθέτηση και τη ρύθμιση σε τεχνικό. Η αυλόπορτα πρέπει να βρίσκεται σε καλή μηχανική κατάσταση: το φύλλο πρέπει να κινείται εύκολα με το χέρι, χωρίς να κολλάει ή να κινείται μόνο του. Ελέγξτε επίσης τα σημεία σύνθλιψης κοντά στους μεντεσέδες και ανάμεσα στα φύλλα. Αν το φύλλο διαθέτει ενσωματωμένη πεζόπορτα, πρέπει να έχει διακόπτη ασφαλείας που μπλοκάρει τον μηχανισμό κίνησης όταν είναι ανοιχτή.
Αποστράγγιση, ευθυγράμμιση αξόνων και σκυροδέτηση
- Προετοιμάστε εκσκαφή για το συγκεκριμένο κουτί, τη σταθερή σκυροδέτησή του, τους σωλήνες διέλευσης καλωδίων και την αποστράγγιση. Πριν από τη σκυροδέτηση, επαληθεύστε τις διαστάσεις και το ύψος τοποθέτησης σύμφωνα με το κουτί που παραδόθηκε.
- Περάστε ξεχωριστή διαδρομή καλωδίου και αποτελεσματική αποστράγγιση νερού προς το κουτί. Η αποστράγγιση δεν πρέπει να είναι φραγμένη ούτε να καταλήγει σε σημείο από το οποίο το νερό μπορεί να επιστρέψει.
- Τοποθετήστε το κουτί οριζόντια. Ο άξονας του πείρου του πρέπει να συμπίπτει με ακρίβεια με τον άξονα των μεντεσέδων του φύλλου σε όλη τη διαδρομή κίνησης. Πριν από τη σκυροδέτηση, επαληθεύστε τη θέση και το ύψος τοποθέτησης.
- Σκυροδετήστε σταθερά το κουτί και αφήστε το σκυρόδεμα να ωριμάσει επαρκώς. Προστατέψτε τα σπειρώματα και την αποστράγγιση από τη βρωμιά.
Πρακτικές οδηγίες θα βρείτε στον οδηγό εγκατάστασης του κουτιού θεμελίωσης. Βαθμός προστασίας IP67 προστατεύει τον κινητήρα ακόμη και σε προσωρινή βύθιση· δεν υποκαθιστά την αποστράγγιση και δεν αποτελεί λόγο για να παραμένει το κουτί πλημμυρισμένο για μεγάλο διάστημα.
Τοποθέτηση του κινητήρα και στερέωση του φύλλου
- Τοποθετήστε τον κινητήρα στο κουτί με τον σωστό προσανατολισμό και στερεώστε τον με ροδέλες και παξιμάδια.
- Τοποθετήστε τη σφαιρική άρθρωση και τον βραχίονα ελέγχου στον πείρο του κουτιού. Τοποθετήστε τον μοχλό απασφάλισης και τον συνδετικό μοχλό σύμφωνα με το σχέδιο. Όλα τα κινούμενα μέρη πρέπει να είναι σωστά συνδεδεμένα μεταξύ τους.
- Στερεώστε το φύλλο στον φέροντα βραχίονα με βίδες ή με σταθερή συγκόλληση. Η εικονιζόμενη βιδωτή στερέωση σφίγγεται με ροπή 30 Nm. Κατά τη συγκόλληση, προστατέψτε τον κινητήρα, τον μηχανισμό απασφάλισης και τα πλαστικά μέρη από τη θερμότητα· μη συγκολλήσετε το φύλλο στο χιτώνιο απασφάλισης που επισημαίνεται ως ακατάλληλο σημείο.
- Λιπάνετε τις προβλεπόμενες επιφάνειες επαφής και ελέγξτε ότι κινούνται ελεύθερα. Περάστε το καλώδιο χωρίς να το τεντώσετε ή να το φθείρετε· η σύνδεσή του δεν πρέπει να βρίσκεται μέσα στο κουτί.
- Αφού ρυθμίσετε τα στοπ και ολοκληρώσετε τις δοκιμές, τοποθετήστε το κάλυμμα και στερεώστε το με δύο βίδες. Η πρόσβαση στον μηχανισμό απασφάλισης πρέπει να παραμένει ελεύθερη.
Υπόμνημα μοχλών: 1 μοχλός απασφάλισης, 2 συνδετικός μοχλός, 3 σφαιρική άρθρωση, 4 βραχίονας ελέγχου, 5 πείρος του κουτιού. Οι αριθμοί στην ακόλουθη διαδικασία στερέωσης υποδεικνύουν τη σειρά συναρμολόγησης.
Μηχανικά στοπ και γωνία ανοίγματος
Το συνηθισμένο άνοιγμα είναι έως 110°. Αν η αυλόπορτα δεν διαθέτει κατάλληλα εξωτερικά στοπ, ρυθμίστε τα παρεχόμενα: Το 1 είναι το στοπ κλεισίματος στον κινητήρα· το 2 είναι το στοπ ανοίγματος στο κουτί. Σταματούν το φύλλο στην επιθυμητή θέση, χωρίς να προσκρούει στην περιβάλλουσα κατασκευή. Πρόκειται για μηχανικά στοπ, όχι για ηλεκτρικούς τερματικούς διακόπτες.
Μεγαλύτερη γωνία επιτυγχάνεται με NICE BMA1 με μετάδοση αλυσίδας, έως 360° και μόνο για φύλλα μήκους έως 3,5 m. Και σε αυτή την εγκατάσταση απαιτούνται κατάλληλα εξωτερικά στοπ και ασφαλής ελεύθερος χώρος. Το όριο του BMA1 δεν υποκαθιστά το διάγραμμα βάρους του μηχανισμού κίνησης.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Σταματήστε την αυλόπορτα και αποσυνδέστε την παροχή ρεύματος και τυχόν εφεδρική μπαταρία. Κρατήστε το φύλλο, ιδίως όταν φυσάει. Τα άτομα πρέπει να βρίσκονται έξω από την τροχιά του.
- Σύρετε το κάλυμμα πρόσβασης στον μηχανισμό απασφάλισης.
- Τοποθετήστε το παρεχόμενο κλειδί μοχλού BMA3 και περιστρέψτε το κατά 90° δεξιόστροφα.
- Τώρα μετακινήστε το φύλλο με το χέρι, αργά και χωρίς να ασκήσετε δύναμη.
Επανασύμπλεξη του μηχανισμού κίνησης
- Μετακινήστε το φύλλο περίπου στη μέση της διαδρομής του.
- Σύρετε το κάλυμμα, τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° αριστερόστροφα.
- Μετακινήστε απαλά το φύλλο μέχρι να ασφαλίσει καθαρά ο μηχανισμός. Πριν αποκαταστήσετε την τροφοδοσία, βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
Σύνδεση του κινητήρα και της κεντρικής μονάδας ελέγχου
Αναθέστε την ηλεκτρική σύνδεση σε εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την παροχή ρεύματος και την εφεδρική μπαταρία. Μην τοποθετείτε καμία ένωση καλωδίων ή κλέμα μέσα στο κουτί θεμελίωσης. Για την επέκταση, χρησιμοποιήστε κατάλληλο προστατευμένο κουτί σύνδεσης έξω από το κουτί θεμελίωσης. Διατηρήστε τη γείωση προστασίας PE.
| Αγωγοί LFAB4024HS | Σύνδεση |
|---|---|
| Μπλε και καφέ | Το ζεύγος τροφοδοσίας κινητήρα 24 V DC συνδέεται στην έξοδο M1 ή M2. Η κεντρική μονάδα ελέγχου αλλάζει την κατεύθυνση κίνησης αντιστρέφοντας την τροφοδοσία· δεν αποδίδεται σταθερή πολικότητα +/− σε αυτό το ζεύγος. |
| Μαύρο και γκρι | Το ζεύγος του κωδικοποιητή συνδέεται στο ENC1 ή ENC2 του ίδιου κινητήρα. Τα καλώδια του κωδικοποιητή δεν έχουν πολικότητα. |
| Κίτρινο-πράσινο | Γείωση προστασίας PE. Μην το χρησιμοποιείτε για σήμα κινητήρα ή κωδικοποιητή. |
Με το MC824HR30, συνδέστε έναν κινητήρα στο M2 και ENC2. Με δύο κινητήρες, το M2 αντιστοιχεί στο φύλλο που ανοίγει πρώτο· το M1 στο φύλλο που κλείνει πρώτο. Η αντιστοίχιση του ENC πρέπει να συμφωνεί με την έξοδο του ίδιου κινητήρα. Αν το παρεχόμενο καλώδιο έχει διαφορετικές σημάνσεις, ελέγξτε τις σύμφωνα με τη συνδεσμολογία του συγκεκριμένου κινητήρα πριν από τη σύνδεση.
| Καλωδίωση για MC824HR30 | Διατομή και μήκος |
|---|---|
| Μοτέρ μαζί με PE | 3 × 1,5 mm², έως 10 m. |
| Κωδικοποιητής | 2 × 1 mm², έως 10 m. |
| BlueBUS | 2 × 0,5 mm² έως 20 m· για μήκος πάνω από 20 έως 40 m, 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², έως 20 m. |
| Κεραία | Θωρακισμένο RG58· συνιστάται για μήκος κάτω από 5 m, έως 20 m. |
Χρησιμοποιήστε καλώδια κατάλληλα για το περιβάλλον και προστατευμένη όδευση. Το μοτέρ και ο κωδικοποιητής μπορούν να συνδεθούν με ένα κατάλληλο καλώδιο 5 × 1,5 mm². Πρόσθετες καλωδιώσεις και τροφοδοσία δικτύου: Καλωδίωση MC824HR30.
Ακροδέκτες και πολικότητα παρελκομένων
| Έξοδος ή είσοδος MC824HR30 | Τροφοδοσία και πολικότητα |
|---|---|
| Βοηθητική τροφοδοσία | Αριστερός ακροδέκτης SbS = +· δεξιός ακροδέκτης STOP = − όπως φαίνεται η πλακέτα στην παρακάτω εικόνα. 24 V DC −30/+50 %, έως 200 mA συνολικά για τις συνδεδεμένες συσκευές. |
| BLUEBUS | Δύο αγωγοί χωρίς πολικότητα. Μεταφέρουν τόσο την τροφοδοσία όσο και τα δεδομένα· δεν είναι γενικοί ακροδέκτες +/−. |
| FLASH | Έξοδος για φάρο 12 V DC, έως 21 W· π.χ. ELDC. Χρησιμοποιήστε τη συνδεσμολογία που προβλέπεται για το συγκεκριμένο φωτιστικό· μην συγχέετε τη θέση +/− αυτής της εξόδου με τη βοηθητική τροφοδοσία SbS/STOP. |
| OGI | Ένδειξη ανοιχτής πύλης, 24 V DC, έως 4 W. Για φωτιστικό ευαίσθητο στην πολικότητα, τηρήστε τη σήμανση της πραγματικής εξόδου και του φωτιστικού. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, έως 15 VA· εναλλασσόμενη τροφοδοσία χωρίς +/−. |
| SbS, OPEN, CLOSE | Είσοδοι εντολών για επαφή χωρίς τάση NO. Μην εφαρμόζετε σε αυτές εξωτερική τάση. |
| STOP | Επαφές NO/NC χωρίς τάση ή ωμική ακμή ασφαλείας 8,2 kΩ, ανάλογα με τη συνδεσμολογία που έχει επιλεγεί. Η είσοδος αναγνωρίζεται κατά την εκμάθηση των συσκευών· μην εφαρμόζετε εξωτερική τάση σε αυτήν. |
Οι συσκευές BlueBUS συνδέονται παράλληλα. Κάθε ζεύγος φωτοκυττάρων πρέπει να έχει τη σωστή διεύθυνση για την επιθυμητή απόκριση· μετά από αλλαγή συσκευών, επαναλάβετε την εκμάθηση. Συνδεσμολογία και διευθύνσεις φωτοκυττάρων MC824HR30. Τα φωτοκύτταρα με ρελέ δεν συνδέονται απευθείας στο BlueBUS. Ο φάρος ELAC 230 V δεν πρέπει να συνδεθεί σε αυτήν την έξοδο FLASH των 12 V DC.
Πρώτη εκκίνηση και δοκιμές ασφαλείας
Το σύστημα απαιτεί κατάλληλη ευαίσθητη ακμή ασφαλείας για τον περιορισμό των δυνάμεων πρόσκρουσης. Ο τύπος και η θέση της καθορίζονται με βάση τα επικίνδυνα σημεία της πύλης. Τα φωτοκύτταρα και η ρύθμιση της δύναμης από μόνα τους δεν υποκαθιστούν τον πλήρη έλεγχο ασφαλείας.
- Απασφαλίστε τον μηχανισμό κίνησης και ελέγξτε χειροκίνητα ολόκληρη τη διαδρομή, την ομοαξονικότητα, τη σταθερή στερέωση, και τα δύο τερματικά και την απορροή. Το φύλλο δεν πρέπει να σκαλώνει ούτε να κινείται από μόνο του.
- Επανασυνδέστε τον μηχανισμό απασφάλισης. Ελέγξτε το μοτέρ, τον κωδικοποιητή, το PE, τα στοιχεία ασφαλείας και τα παρελκόμενα.
- Με αποσυνδεδεμένη τροφοδοσία, ρυθμίστε τον σωστό τύπο μοτέρ στον επιλογέα 12 θέσεων. Στη συνέχεια, ενεργοποιήστε την τροφοδοσία και ελέγξτε την κατάσταση των εισόδων.
- Εκτελέστε εκμάθηση συσκευών και θέσεων. Παρακολουθήστε την κατεύθυνση και τη σειρά κίνησης των φύλλων· αν η κίνηση είναι λανθασμένη ή απρόσμενη, σταματήστε αμέσως. Πριν από την επισκευή της καλωδίωσης, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία.
- Δοκιμάστε ολόκληρο τον κύκλο, τις επιβραδύνσεις, τα τερματικά και την απασφάλιση. Ελέγξτε ξεχωριστά κάθε ζεύγος φωτοκυττάρων, την ακμή ασφαλείας και τυχόν στάση έκτακτης ανάγκης.
- Πριν από την παράδοση, μετρήστε επαγγελματικά τις ενεργές δυνάμεις. Στερεώστε δίπλα στον μηχανισμό κίνησης τις οδηγίες χειροκίνητης απασφάλισης και ενημερώστε τον χρήστη για τον χειρισμό, την απασφάλιση και τη συντήρηση. Μη χρησιμοποιείτε την πύλη πριν ολοκληρωθούν όλες οι δοκιμές.
MC824HR30: επιλογή μοτέρ LFAB4024HS

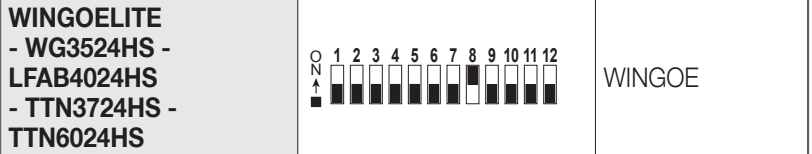

Στον επιλογέα 12 θέσεων, ρυθμίστε DIP 8 = ON· όλα τα υπόλοιπα DIP 1–12 = OFF. Η ρύθμιση γίνεται με αποσυνδεδεμένη τροφοδοσία, πριν από την εκμάθηση θέσεων. Μετά την αλλαγή επιλογής μοτέρ, πρέπει να γίνει εκ νέου εκμάθηση των θέσεων.
Το LFAB4024HS ανήκει στην κοινή ομάδα WINGOELITE του επιλογέα. Χρησιμοποιήστε αποκλειστικά τη ρύθμιση του επιλογέα που καθορίζεται για το LFAB4024HS.
MC824HR30: εκμάθηση συσκευών
Πατήστε ταυτόχρονα και κρατήστε πατημένα Open και Stop/Set. Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 3 s, αφήστε τα κουμπιά. Μετά την ολοκλήρωση, η ένδειξη STOP πρέπει να είναι αναμμένη και οι L1 και L2 σβηστές· οι L3 και L4 μπορεί να αναβοσβήνουν αν δεν έχουν ακόμη εκμαθηθεί οι θέσεις. Επαναλάβετε την εκμάθηση μετά από αλλαγή συσκευών BlueBUS ή STOP.
MC824HR30: αυτόματη εκμάθηση θέσεων
Πριν από την εκμάθηση, ελέγξτε τη συνδεσμολογία, τη σωστή επιλογή μοτέρ, τη λειτουργία των στοιχείων ασφαλείας και τη ρύθμιση των μηχανικών τερματικών. Πρέπει πρώτα να ολοκληρωθεί η εκμάθηση συσκευών. Σε εγκατάσταση με ένα μοτέρ, συνδέεται το M2/ENC2. Παρακολουθήστε την κίνηση από ασφαλή θέση.
- Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Stop/Set και Close. Όταν οι L3 και L4 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 5 s, αφήστε και τα δύο κουμπιά.
- Σε δίφυλλη πύλη, πρώτα κλείνει αργά το M1 μέχρι το μηχανικό τερματικό και μετά το M2. Ακολουθεί αργό άνοιγμα των M2 και M1 μέχρι τα τερματικά και γρήγορο κλείσιμο και των δύο φύλλων.
- Μετά την επιτυχή εκμάθηση, οι L3 και L4 σβήνουν. Ελέγξτε ολόκληρο τον κύκλο και τα στοιχεία ασφαλείας.
Σε περίπτωση λανθασμένης κατεύθυνσης ή σειράς, διακόψτε αμέσως την εκμάθηση με το κουμπί Open ή Close. Πριν ελέγξετε τη συνδεσμολογία, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία. Αν αντιμετασταθούν τα M1/M2, ο τεχνικός πρέπει να μεταφέρει και τα αντίστοιχα ζεύγη ENC1/ENC2· αν αντιστραφεί η φορά, πρέπει να ελέγξει το ζεύγος τροφοδοσίας του μοτέρ. Στη συνέχεια, επαναλάβετε την εκμάθηση.
Αν η εκμάθηση διακοπεί από φωτοκύτταρο ή είσοδο STOP, η L1 αρχίζει να αναβοσβήνει. Αποκαταστήστε την αιτία και εκκινήστε ξανά την αυτόματη εκμάθηση· μην παρακάμπτετε τα στοιχεία ασφαλείας. Αναλυτική διαδικασία και πρόσθετες λειτουργίες εκμάθησης MC824HR30.
Ρυθμίσεις, τηλεχειριστήρια και επαναφορά
Η κεντρική μονάδα ρυθμίζει τη δύναμη, την ταχύτητα, τον χρόνο παύσης πριν από το αυτόματο κλείσιμο, το μερικό άνοιγμα και τη σειρά κίνησης των φύλλων. Μετά την αλλαγή, ελέγξτε τις δυνάμεις ασφαλείας και τα προστατευτικά στοιχεία. Η αύξηση της ρυθμισμένης δύναμης δεν διορθώνει την κακή μηχανική εγκατάσταση.
- Προγραμματισμός MC824HR30 – λειτουργίες και τιμές
- Σύζευξη τηλεχειριστηρίου ανάλογα με τον εγκατεστημένο δέκτη
- Ενδείξεις LED και φωτεινές ειδοποιήσεις MC824HR30
Η διαγραφή των ασύρματων τηλεχειριστηρίων και η επαναφορά της κεντρικής μονάδας είναι διαφορετικές διαδικασίες. Μετά τη διαγραφή των ρυθμίσεων, απαιτείται η αντίστοιχη νέα εκμάθηση. Ακολουθήστε τη διαδικασία για τη συγκεκριμένη πλακέτα και τον συγκεκριμένο δέκτη.
Αντιμετώπιση προβλημάτων
| Ένδειξη προβλήματος | Τι να ελέγξετε |
|---|---|
| Το φύλλο δεν μετακινείται χειροκίνητα | Απασφάλιση, μεντεσέδες, σύνδεση των βραχιόνων, ευθυγράμμιση αξόνων και ξένα αντικείμενα στο κιβώτιο. Μην πιέζετε να κινηθεί η μπλοκαρισμένη πύλη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο παραμένει ακίνητο | Εμπλοκή του μηχανισμού απασφάλισης και σύνδεση των βραχιόνων. Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. |
| Λανθασμένη φορά ή σειρά | Αντιστοίχιση M1/ENC1 και M2/ENC2, επιλογή κινητήρα και νέα εκμάθηση. |
| Η πύλη σταματά ή αντιστρέφει την κίνησή της | Ελέγξτε την ελεύθερη κίνηση, τυχόν εμπόδια, τα φωτοκύτταρα, την ακμή ασφαλείας και Ένδειξη LED της μονάδας ελέγχου. Αφού αποκαταστήσετε την αιτία, πραγματοποιήστε δοκιμές ασφαλείας. |
| Νερό στο κιβώτιο | Αποχέτευση, επικαθίσεις, επιστροφή νερού και καλωδίωση. Σε περίπτωση φθαρμένου καλωδίου ή εισροής νερού σε σύνδεσμο, θέστε τη συσκευή εκτός λειτουργίας. |
| Το τηλεχειριστήριο δεν ανταποκρίνεται | Ελέγξτε την μπαταρία και την αντιστοίχιση του τηλεχειριστηρίου, καθώς και τον δέκτη και την κεραία· σύζευξη τηλεχειριστηρίου. |
Συντήρηση
Η επαγγελματική συντήρηση πρέπει να πραγματοποιείται τουλάχιστον κάθε 6 μήνες, συχνότερα σε περίπτωση εντατικής χρήσης ή δυσμενών περιβαλλοντικών συνθηκών. Πριν από τον καθαρισμό ή οποιαδήποτε επέμβαση, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Μη χρησιμοποιείτε την πύλη αν έχει υποστεί ζημιά ή κολλάει, μέχρι να επισκευαστεί.
- Αφαιρείτε τη λάσπη, τα φύλλα και τις πέτρες από το κιβώτιο και διατηρείτε την αποχέτευση ελεύθερη.
- Ο τεχνικός ελέγχει για διάβρωση, καλώδια, βίδες, μεντεσέδες, βραχίονες και αναστολείς· αντικαθιστά τα φθαρμένα εξαρτήματα.
- Λιπαίνετε τα προβλεπόμενα κινούμενα σημεία επαφής μέσω του γρασαδόρου με κατάλληλο λιπαντικό. Ελέγξτε ότι η κίνηση είναι ελεύθερη και ότι η απασφάλιση λειτουργεί.
- Μετά τη συντήρηση, δοκιμάστε τη χειροκίνητη κίνηση, έναν πλήρη αυτόματο κύκλο και κάθε διάταξη ασφαλείας.
Ενδεικτική διάρκεια ζωής
Η διάρκεια ζωής εξαρτάται από το βάρος και το μήκος του φύλλου, καθώς και από τις συνθήκες περιβάλλοντος. Αθροίστε τον δείκτη για τον αντίστοιχο συνδυασμό και τις λοιπές σχετικές επιδράσεις. Πρέπει πρώτα να τηρούνται τα όρια χρήσης· ο δείκτης διάρκειας ζωής δεν αποτελεί άδεια χρήσης με βαρύτερο φύλλο. Το γράφημα δείχνει τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση, όχι εγγύηση ή αριθμό ετών. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών σε ποσοστό και ο κατακόρυφος άξονας τον αριθμό κύκλων.
Για θερμοκρασία άνω των 40 °C ή κάτω των 0 °C, ή για υγρασία άνω του 80 %, προσθέστε 15 %. Η συμπαγής πλήρωση προσθέτει 20 %, ενώ το ανεμώδες περιβάλλον προσθέτει επιπλέον 15 %.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής |
|---|---|---|
| Έως 150 kg | 2,01–3 m: 10 % 3,01–4 m: 20 % |  |
| 151–350 kg | 2,01–3 m: 20 % 3,01–4 m: 30 % | |
| 351–400 kg | 2,01–3 m: 30 % 3,01–4 m: 40 % | |
| Θερμοκρασία / υγρασία | +15 % | |
| Συμπαγής πλήρωση | +20 % | |
| Ανεμώδες περιβάλλον | +15 % |
Παράδειγμα: φύλλο 3 m / 180 kg έχει δείκτη 20 %. Σε ανεμώδες περιβάλλον προσθέστε 15 %, δηλαδή συνολικά 35 %. Προσθέστε και τις λοιπές σχετικές επιδράσεις.
Οι αναφερόμενοι συνδυασμοί αφορούν φύλλα μήκους άνω των 2 m. Για μικρότερο φύλλο ή ασαφή συνδυασμό επικοινωνήστε μαζί μας αναφέροντας το μήκος, το βάρος, την πλήρωση και τον επιθυμητό αριθμό κύκλων.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | NICE LFAB4024HS |
|---|---|
| Τάση κινητήρα | 24 V DC, ξεχωριστή από την τροφοδοσία δικτύου της μονάδας ελέγχου |
| Έλεγχος νέου συγκροτήματος | MC824HR30 / MCA1R30, δίκτυο 230 V AC |
| Κωδικοποιητής | Μαγνητικός, ξεχωριστή σύνδεση ENC |
| Μέγιστη κατανάλωση / ισχύς | 7 A / 170 W |
| Ροπή | Μέγιστη 200 Nm· ονομαστική 90 Nm |
| Ταχύτητα περιστροφής | Χωρίς φορτίο 3 σ.α.λ.· στην ονομαστική ροπή 2,4 σ.α.λ. |
| Άνοιγμα 90° | Περίπου 6 s χωρίς επιτάχυνση και επιβράδυνση, σε συνήθη εγκατάσταση. |
| Λειτουργία με άνοιγμα 90° | 50 κύκλοι/h στο ονομαστικό φορτίο· στις 180° με BMA1, οι μισοί |
| Συνήθης γωνία ανοίγματος | Έως 110°· με BMA1 έως 360° για φύλλο έως 3,5 m |
| Βαθμός προστασίας / θερμοκρασία λειτουργίας | IP67 / −20 έως +55 °C |
| Καλώδιο τροφοδοσίας | 2 m· επέκταση και συνδέσεις εκτός κιβωτίου |
| Βάρος κινητήρα | 12,5 kg· το κιβώτιο υπολογίζεται ξεχωριστά |
| Χαλύβδινο κιβώτιο | LFABBOX4 – 14,4 kg |

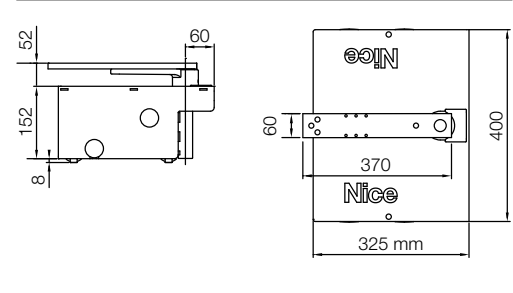

| Διαστάσεις κιβωτίου σύμφωνα με το σχέδιο | 400 × 325 mm, ύψος σώματος 152 mm· τηρείτε επίσης τη θέση του πείρου και τον άξονα των μεντεσέδων |
Η μέγιστη ροπή και η μέγιστη κατανάλωση ισχύος δεν αντιστοιχούν σε τιμές συνεχούς λειτουργίας. Κατά τον σχεδιασμό της εκσκαφής και του ύψους του φύλλου, ακολουθείτε το σχέδιο και λαμβάνετε υπόψη το κιβώτιο που παραδόθηκε. Οι διαστάσεις του κινητήρα από μόνες τους δεν υποκαθιστούν τις διαστάσεις του κιβωτίου.

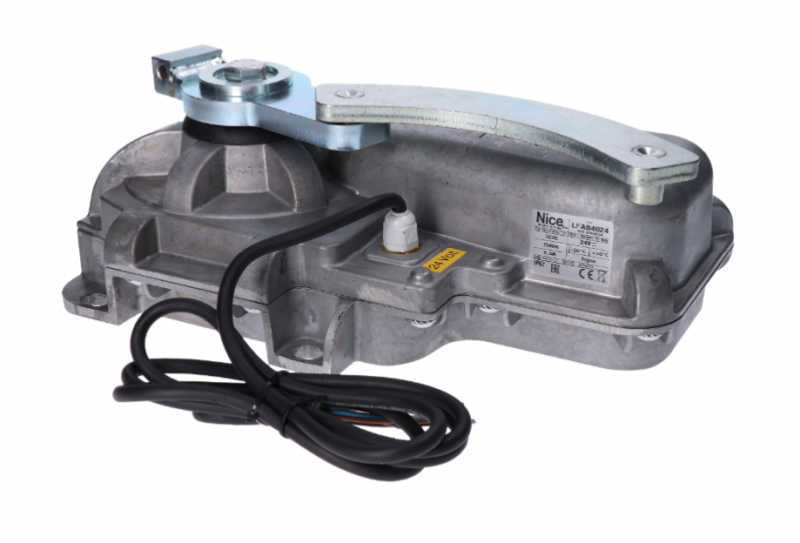

Όψη προϊόντος
