Πτυσσόμενη κρεμαστή πύλη για υπόστεγο

Σύστημα πτυσσόμενης κρεμαστής πόρτας είναι κατάλληλη λύση για πόρτες όπου χρειάζεται να αξιοποιείται στο μέγιστο ο διαθέσιμος χώρος χωρίς το σύστημα κλεισίματος της πόρτας να προεξέχει από το άνοιγμα εισόδου. Κατάλληλο για υπόστεγα αεροσκαφών, βιομηχανικές εγκαταστάσεις και αποθηκευτικούς χώρους όπου απαιτούνται ευρύτερα ανοίγματα εισόδου.

Το πλεονέκτημα αυτής της λύσης είναι ότι δεν χρειάζεστε χώρο για την πλευρική μετατόπιση της πόρτας. Οι πτυσσόμενες κρεμαστές πόρτες για υπόστεγα αεροσκαφών ανοίγουν οριζόντια και διπλώνουν στο πλάι, απελευθερώνοντας πολύτιμο χώρο μπροστά και πίσω από την πόρτα.

Ο μηχανισμός ολίσθησης της πόρτας αποτελείται από προφίλ C, κρεμαστό φορείο με μεντεσέ στο επάνω μέρος της πόρτας. Ο κάτω οδηγός αυξάνει τη σταθερότητα, μαζί με την κάτω ράγα οδήγησης. Ο διπλός μεντεσές συνδέει τα επιμέρους τμήματα της πόρτας. Η λαβή ή ο μοχλός ασφάλισης ασφαλίζουν την πόρτα και εμποδίζουν το άνοιγμά της.

Οι ανθεκτικές κατασκευές από υλικά υψηλής αντοχής, καθώς και οι ποιοτικοί μεντεσέδες και τα έδρανα, εξασφαλίζουν χαμηλές απαιτήσεις συντήρησης.

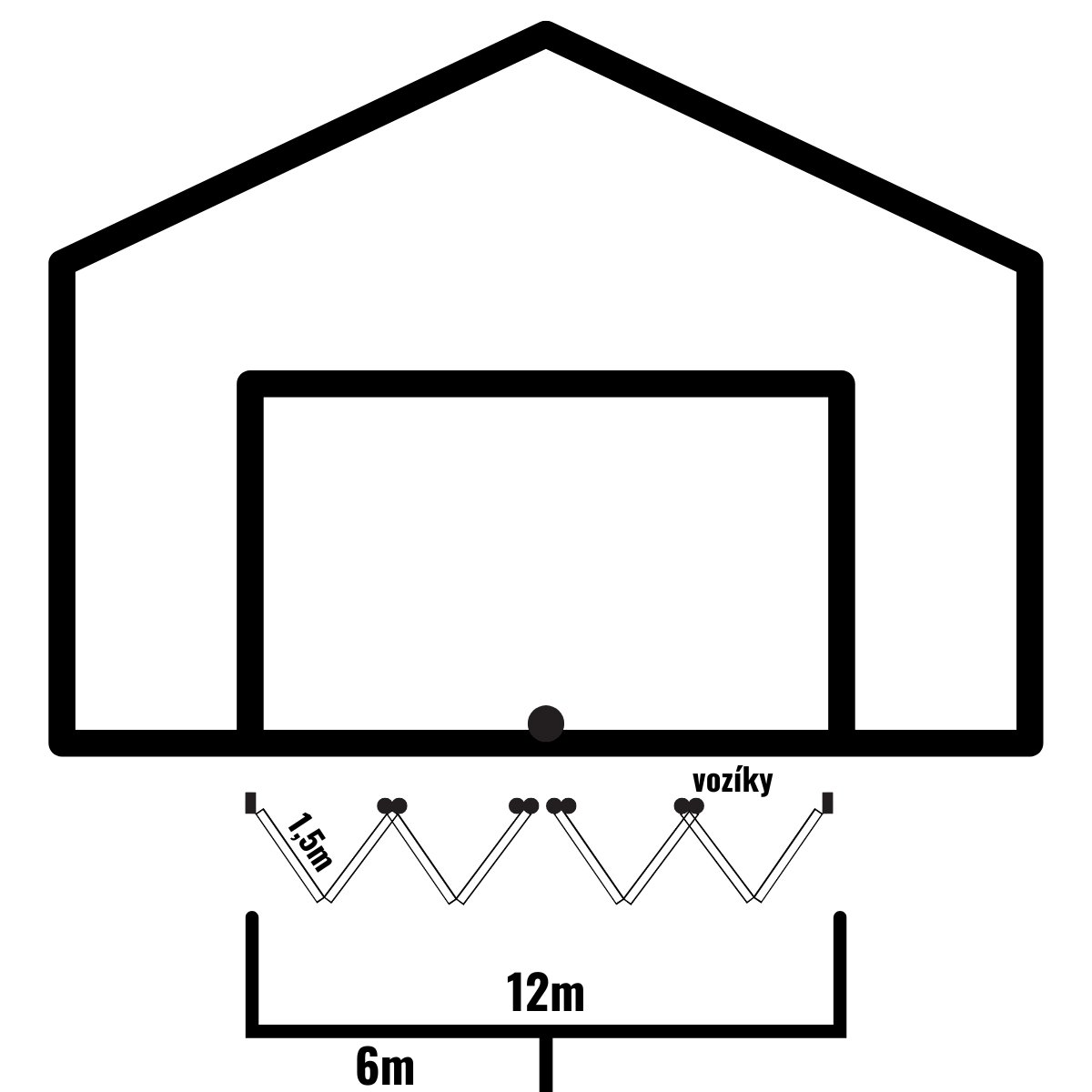

Για να γίνει πιο κατανοητός ο απαιτούμενος αριθμός τεμαχίων, ακολουθεί ένα παράδειγμα χρήσης: υπόστεγο με άνοιγμα πόρτας 12m. Η πόρτα θα αποτελείται από δύο τμήματα — ένα δεξί και ένα αριστερό. Κάθε τμήμα θα έχει 4 τμήματα πόρτας (4 μέρη πλήρωσης της πόρτας) μήκους 1,5m.

Στο επάνω μέρος του ανοίγματος τοποθετείται προφίλ C σε όλο το μήκος του ανοίγματος, μέσα στο οποίο εισάγεται το κρεμαστό φορείο με μεντεσέ, το οποίο στερεώνεται σε ένα τμήμα της πόρτας. Απαιτούνται 4 φορεία συνολικά — 2 για το δεξί τμήμα και 2 για το αριστερό. Απαιτούνται 4 φορεία συνολικά — 2 για το δεξί τμήμα και 2 για το αριστερό. Ο αριθμός των μεντεσέδων εξαρτάται από το ύψος του τμήματος της πόρτας, καθώς και από την ύπαρξη θυρών. Μην ξεχνάτε, ωστόσο, ότι το φορείο περιλαμβάνει και μεντεσέ.

Τοποθετούμε τους κάτω οδηγούς στα ίδια σημεία με τα φορεία, με τον ίδιο απαιτούμενο αριθμό, δηλαδή 4 συνολικά — 2 για το δεξί και 2 για το αριστερό τμήμα. Τοποθετούμε το κάτω στοπ στο κέντρο της πόρτας (1 τεμάχιο), όπου προσκρούει ο κάτω οδηγός. Ο κάτω οδηγός κινείται στην εγκοπή της κάτω ράγας οδήγησης. Η κάτω ράγα οδήγησης εκτείνεται σε όλο το μήκος της πόρτας. Η λαβή ή ο μοχλός ασφάλισης τοποθετείται σε ύψος που διευκολύνει τον χειρισμό.

Ο μοχλός ασφάλισης με κατακόρυφο οδηγό συνδυάζεται με άνω ράβδο και κάτω ράβδο Όταν τραβιέται η λαβή, οι ράβδοι εκτείνονται και ασφαλίζουν την πόρτα.. Για το παράδειγμά μας απαιτούνται 2 τεμάχια — 1 για τη δεξιά και 1 για την αριστερή πλευρά. Τα εξαρτήματα διατίθενται για

σύστημα με προφίλ C 73 × 61 × 3,5 mm και για το στιβαρότερο σύστημα με προφίλ C 95 × 86 × 5 mm σύστημα με προφίλ C 95 × 86 × 5 mm.
