Στοπ, σύρτες και εξαρτήματα για ανοιγόμενη αυλόπορτα

Το στοπ καθορίζει την τελική θέση, ο σύρτης ασφαλίζει το φύλλο και η κατάλληλη κλειδαριά το κλειδώνει. Επιλέξτε τα μαζί με το πλαίσιο, την τελική επιφάνεια της εισόδου και τον τρόπο χειρισμού. Σε αυτόματη αυλόπορτα, η ασφάλιση πρέπει να είναι συμβατή με τον μηχανισμό κίνησης· πριν από την ενεργοποίησή του, πρέπει να απασφαλίζεται ένας απλός χειροκίνητος σύρτης.

Πριν από την παραγγελία, ελέγξτε ολόκληρη τη σύνδεση

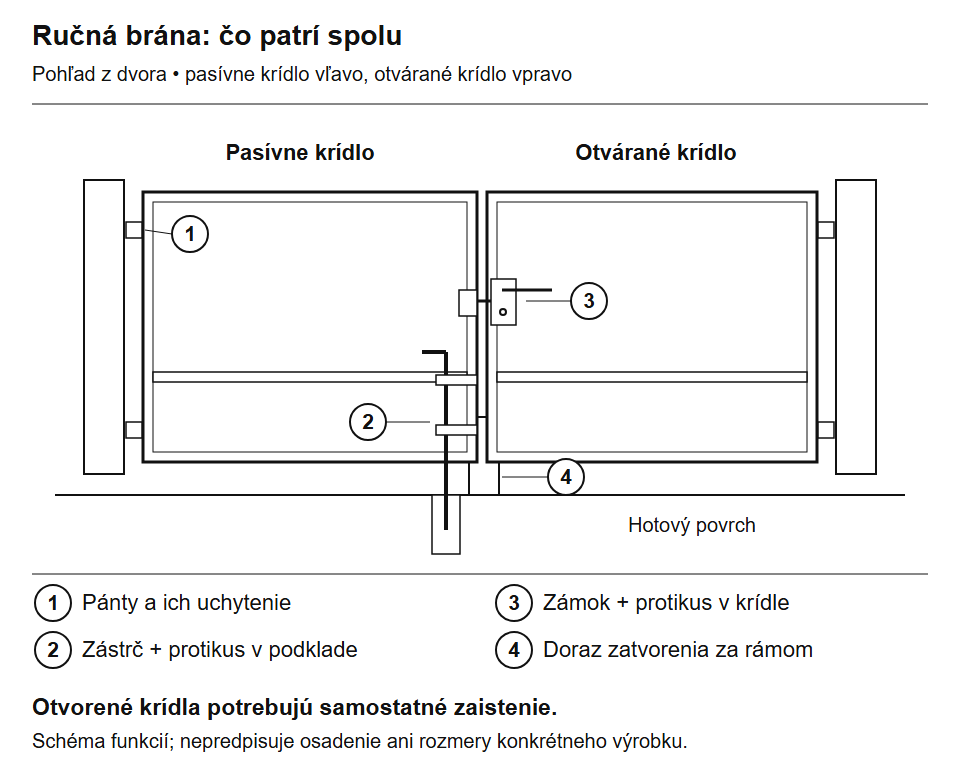

Αρχή λειτουργίας χειροκίνητης διάταξης, όπως φαίνεται από την αυλή. Οι μεντεσέδες και η πλήρωση υπολογίζονται ξεχωριστά· τα ανοιχτά φύλλα χρειάζονται τη δική τους ασφάλιση. Κάντε κλικ για μεγέθυνση.

Επιστροφή στα περιεχόμενα του άρθρου

Τι σταματά την αυλόπορτα και τι τη συγκρατεί στη θέση της

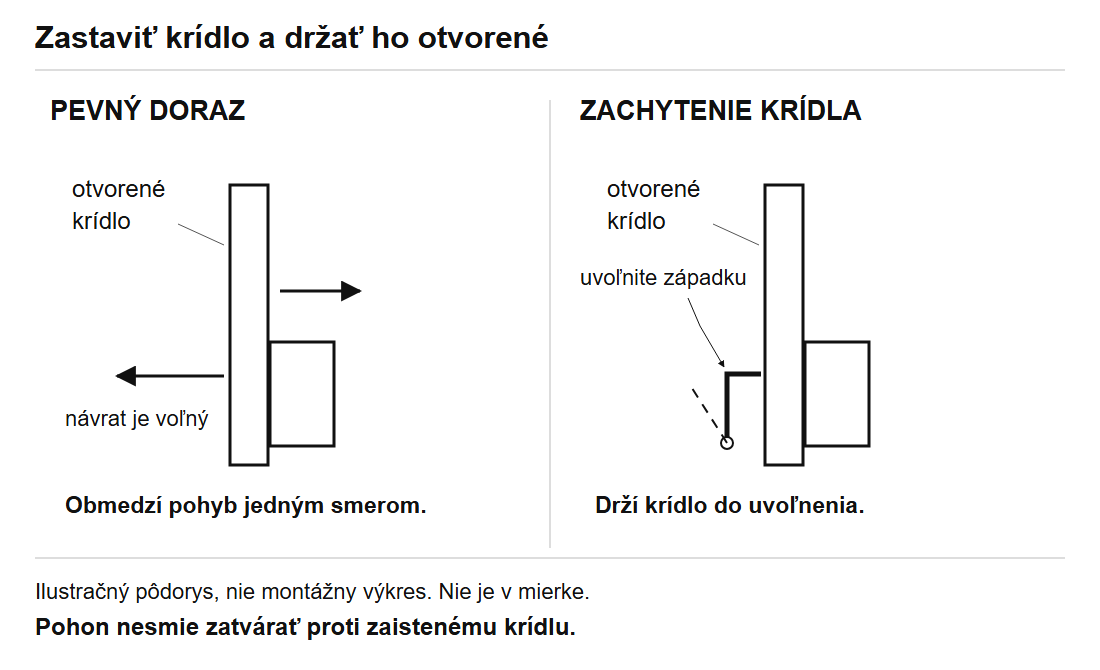

Για τον αυτοματισμό, επιλέξτε τα στοπ σύμφωνα με τις οδηγίες του μηχανισμού κίνησης. Ο ρυθμισμένος χρόνος λειτουργίας δεν αποτελεί γενικά υποκατάστατο του μηχανικού στοπ. Ο συγκρατητήρας ανοιχτού φύλλου δεν πρέπει να παραμένει ασφαλισμένος όταν το μοτέρ αρχίσει να κλείνει την αυλόπορτα.

Τοποθετήστε το στοπ με βάση το τελειωμένο πλακόστρωτο

Πριν από τη διάτρηση, ελέγξτε την επαφή με το πλαίσιο, την απόσταση από το αυτοκίνητο και την τροχιά και των δύο φύλλων. Το πλακόστρωτο που τοποθετείται αργότερα μπορεί να αλλάξει τόσο το διάκενο κάτω από το πλαίσιο όσο και την απαιτούμενη διαδρομή του σύρτη. Επιλέξτε αγκύρωση κατάλληλη για το φέρον υπόστρωμα· ένα λεπτό πλακίδιο από μόνο του μπορεί να μην αρκεί.

Για χαμηλό αυτοκίνητο, ελέγξτε επίσης αν περνά πάνω από το στοπ. Πρέπει να είναι δυνατός ο καθαρισμός χαλικιών, φύλλων ή χιονιού από τον σύρτη και την υποδοχή του. Διατηρείτε ελεύθερη τη δίοδο απορροής του νερού· η οπή αποστράγγισης από μόνη της δεν εγγυάται προστασία από τον παγετό.

Παράδειγμα: τελειωμένο πλακόστρωτο και χαμηλό αυτοκίνητο

Επιλέγετε κεντρικό στοπ και κάτω σύρτη. Σημασία έχουν το ύψος της κάτω ακμής του πλαισίου, η τροχιά του αυτοκινήτου και το φέρον υπόστρωμα κάτω από το πλακόστρωτο.

1. Κλείστε και ευθυγραμμίστε τα φύλλα. Μετρήστε το διάκενο από την τελική επιφάνεια έως το πλαίσιο στο σημείο του στοπ, καθώς και το σημείο στο οποίο φτάνει ο πείρος του σύρτη.
2. Συγκρίνετε το ύψος του στοπ με το σημείο επαφής στο πλαίσιο και την πραγματική διέλευση του αυτοκινήτου. Σε αλλαγή κλίσης, το ονομαστικό ύψος από το έδαφος του οχήματος δεν αρκεί.
3. Αν επιλέξετε χωνευτή υποδοχή EGS, ορίστε την τελική θέση με ξεχωριστό στοπ. Για το SABO, αξιολογήστε ταυτόχρονα την επιφάνεια αναστολής, την οπή για τον πείρο, την αγκύρωση και τον καθαρισμό.

Σχετικά εξαρτήματα και διαδικασίες: στοπ, EGS και SABO, επιλογή σύρτη.

Επιστροφή στα περιεχόμενα του άρθρου

Πώς να επιλέξετε σύρτη με κατάλληλο αντίκρισμα

Σε χειροκίνητη δίφυλλη αυλόπορτα, το παθητικό φύλλο ασφαλίζεται συχνά με κάτω σύρτη. Επιλέξτε τον μόνο αφού καθορίσετε τη θέση του κλειστού πλαισίου και το τελικό ύψος της επιφάνειας.

1. Μετρήστε τη διαδρομή: την απόσταση μεταξύ του σημείου στερέωσης του σύρτη και του αντικρίσματος. Συγκρίνετε το συνολικό μήκος και τη χρησιμοποιήσιμη διαδρομή του προϊόντος.
2. Συγκρίνετε τον πείρο και την οπή: τη διάμετρό τους, τη θέση τους και το απαιτούμενο βάθος εισαγωγής, σύμφωνα με το σχέδιο του προϊόντος.
3. Ελέγξτε τον χειρισμό: τον χώρο για τη λαβή, την κίνησή της και την ασφάλιση του ανυψωμένου πείρου, ώστε να μην τρίβεται στο έδαφος κατά το άνοιγμα.
4. Επιλέξτε αντίκρισμα: χωνευτή υποδοχή ή στοπ με οπή. Καθορίστε την αγκύρωσή του, την αποστράγγιση και την πρόσβαση για καθαρισμό.

Στοπ και σύρτες

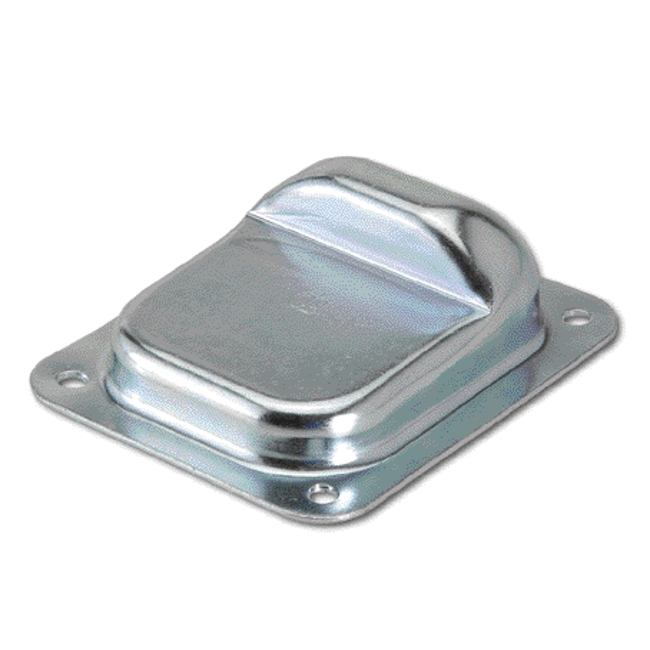

	Κάτω στοπ για βίδωμα Για τον ακριβή καθορισμό της κλειστής θέσης. Η τοποθέτηση προσαρμόζεται στο υπόστρωμα και στη θέση διέλευσης.

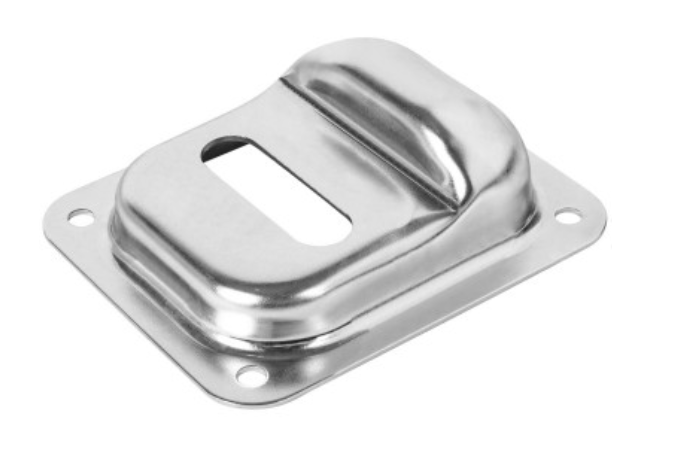

	Στοπ με οπή για τον σύρτη Σε χειροκίνητη διάταξη μπορεί να συνεργάζεται με τον σύρτη· η οπή και ο σύρτης επιλέγονται σε αντίστοιχες διαστάσεις.

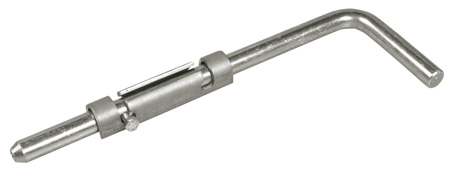

	Γαλβανισμένος σύρτης αυλόπορτας Βιδωτός σύρτης για ασφάλιση του φύλλου στο έδαφος· επιλέξτε μήκος και αντίκρισμα.

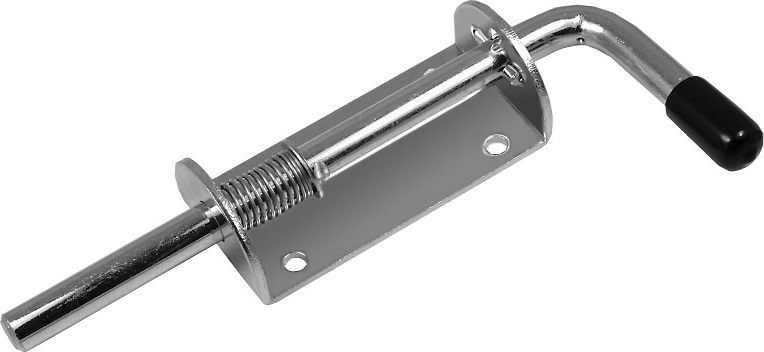

	Κλείστρο πύλης με ελατήριο Έκδοση με ελατήριο για χειροκίνητη λειτουργία. Συγκρίνετε τον τρόπο ασφάλισης και την τοποθέτηση με το συγκεκριμένο προϊόν.

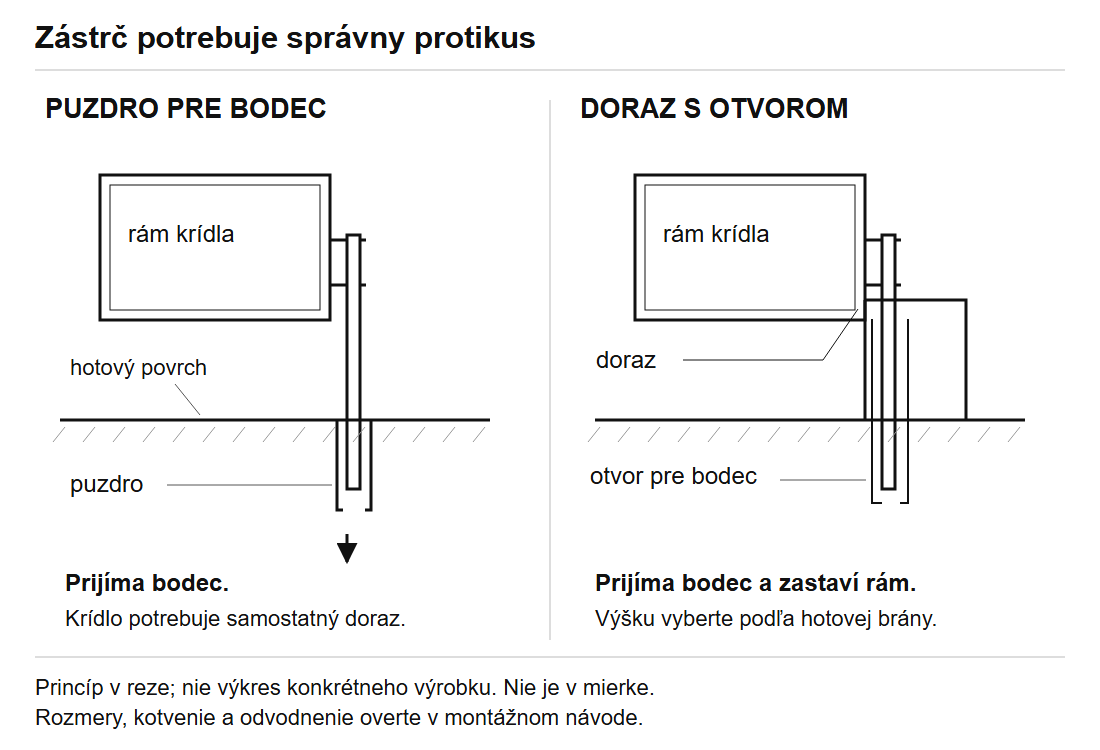

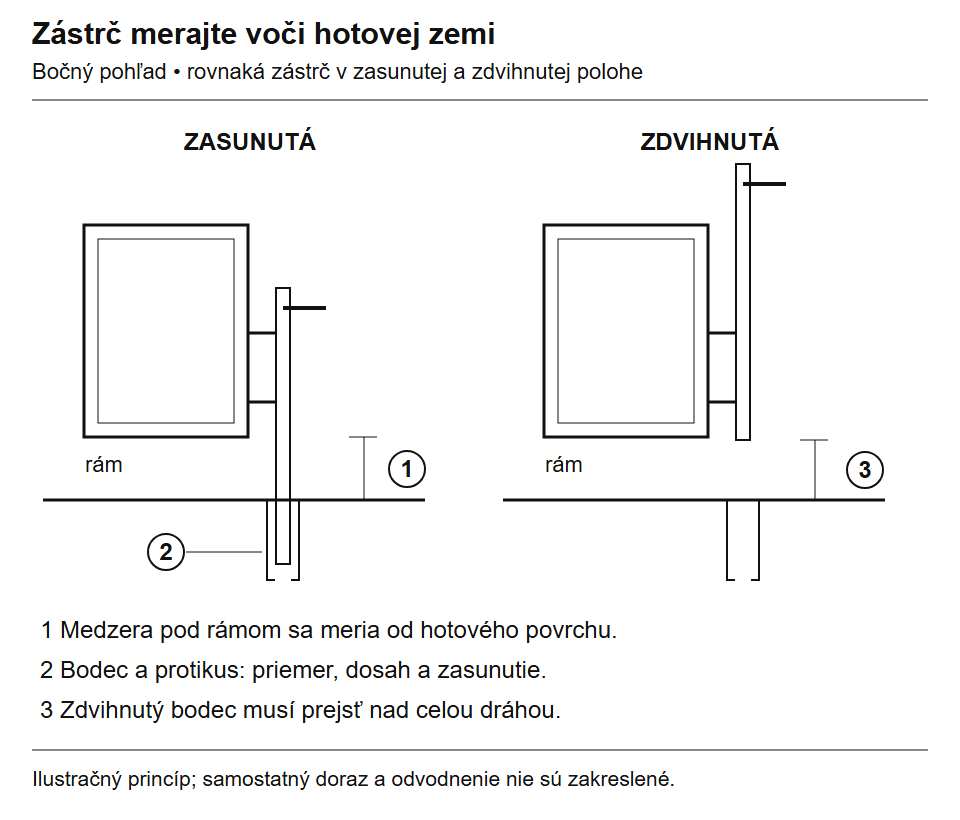

Μετρήστε τόσο τη θέση ασφάλισης όσο και την ανασηκωμένη θέση. Όταν ανοίγει, ο πείρος δεν πρέπει να χτυπά σε ψηλότερο σημείο της εισόδου. Κάντε κλικ για μεγέθυνση.

Υποδοχή EGS ή στοπ SABO;

EGS είναι χωνευτή υποδοχή για τον πείρο, με αποστράγγιση νερού. Δεν διαθέτει πλάκα αναστολής, επομένως δεν καθορίζει από μόνη της την τελική θέση του φύλλου. SABO συνδυάζει ένα κάτω στοπ με οπή για το κλείστρο. Επιλέξτε το με βάση το διάκενο μεταξύ του τελειωμένου εδάφους και της κάτω ακμής του φύλλου, τις διαστάσεις του πείρου και τις οδηγίες τοποθέτησης.

Υποδοχή και στοπ από τη γκάμα μας

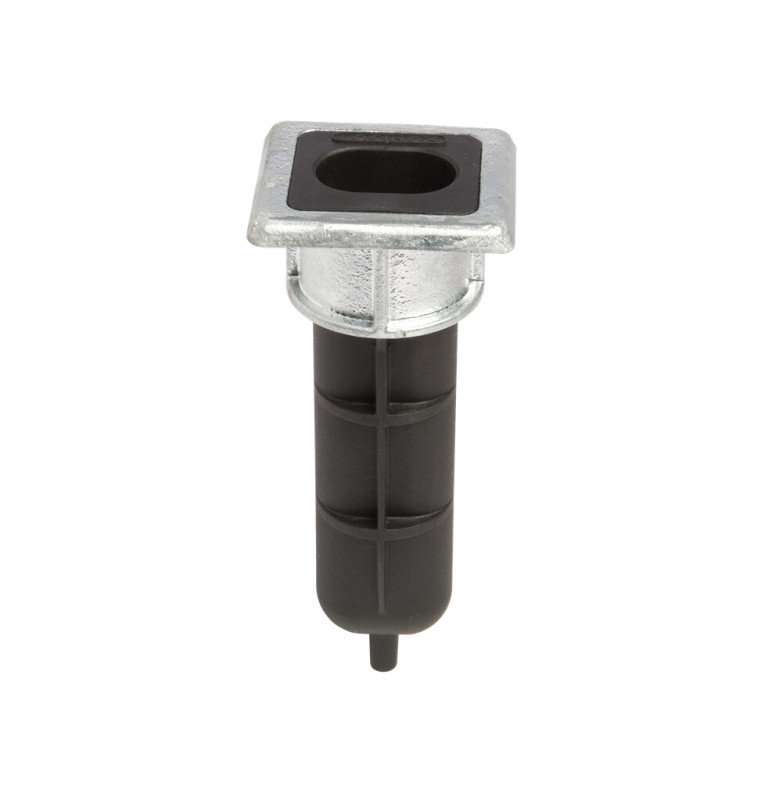

	Locinox EGS – υποδοχή για κλείστρο Χωνευτή υποδοχή για τον πείρο, με αποστράγγιση νερού. Δεν διαθέτει πλάκα αναστολής· προβλέψτε ξεχωριστά την τελική θέση του φύλλου.

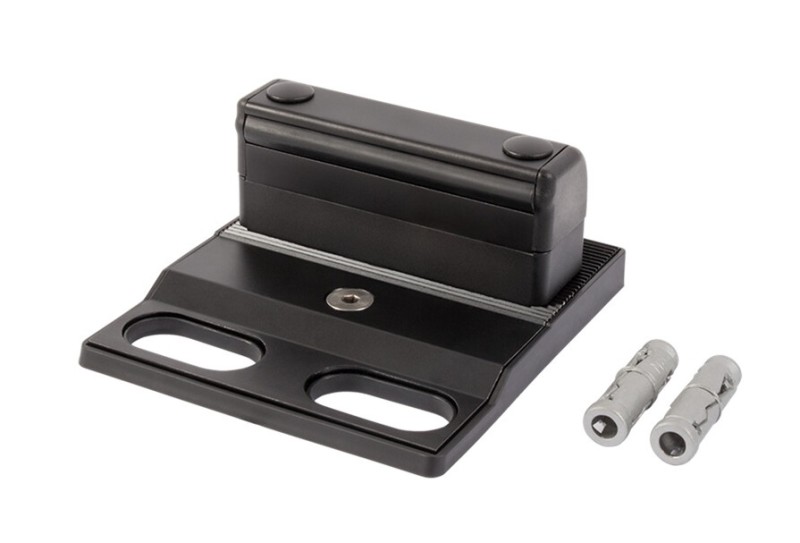

	Locinox SABO – στοπ με οπή Κάτω στοπ με οπή για κλείστρο. Επιλέξτε με βάση το διάκενο πάνω από την τελειωμένη πλακόστρωση και τις διαστάσεις του πείρου.

Δύο παραδείγματα ασφάλισης χειροκίνητης πύλης

Και στις δύο λύσεις, ελέγξτε ότι όταν ο πείρος είναι ανασηκωμένος βρίσκεται έξω από ολόκληρη τη διαδρομή και ότι κάθε ανοιχτό φύλλο διαθέτει κατάλληλη ασφάλιση. Αν πρόκειται να εγκατασταθεί αργότερα μηχανισμός κίνησης, προσαρμόστε τη χειροκίνητη ασφάλιση στην αυτόματη λειτουργία.

Επιστροφή στα περιεχόμενα του άρθρου

Κλειδαριά ή τοποθέτηση στο πλαίσιο

Το στοπ από μόνο του, όπως και ένα συνηθισμένο κλείστρο χωρίς κλειδαριά, δεν κλειδώνει την πύλη. Επιλέξτε κλειδαριά ή κλειδώσιμο κλείστρο, όπως το KEYDROP. Για κρυφή τοποθέτηση SUBY, ελέγξτε πρώτα τον εσωτερικό χώρο του προφίλ και το πάχος του τοιχώματος· ανοίξτε την οπή τοποθέτησης σύμφωνα με το σχέδιο του προϊόντος.

Κλείδωμα και τοποθέτηση σε προφίλ

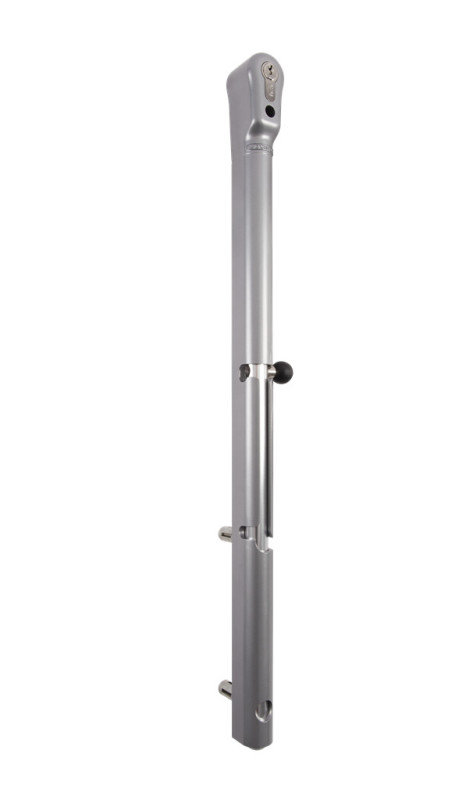

	Locinox KEYDROP – κλειδώσιμο κλείστρο Κλείστρο που κλειδώνει με κλειδί. Ελέγξτε τον διαθέσιμο χώρο στο προφίλ, την απαιτούμενη διαδρομή ανύψωσης και τη θέση του αντικρίσματος.

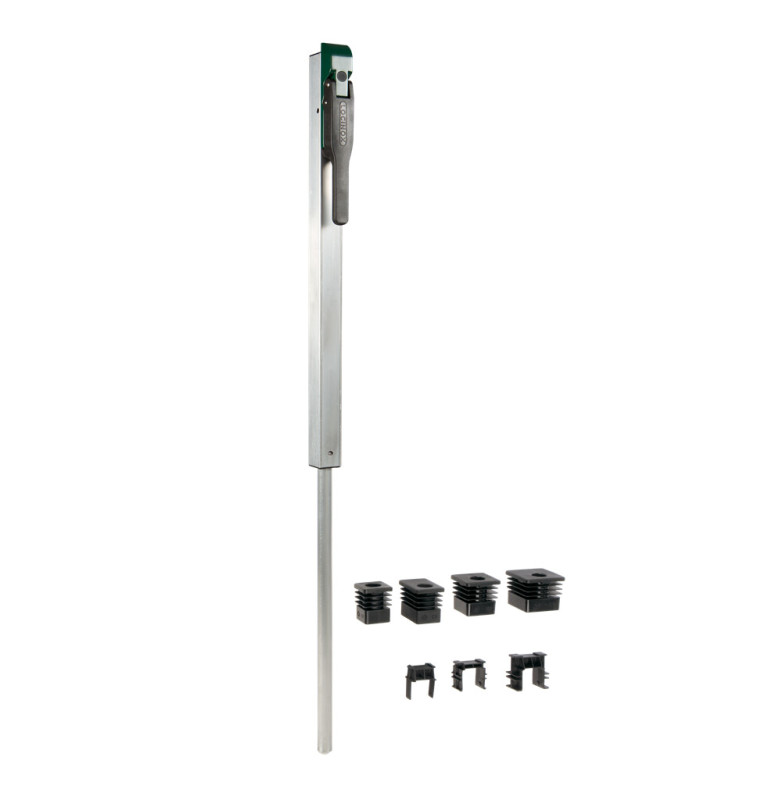

	Locinox SUBY – κλείστρο για προφίλ Κλείστρο τοποθετημένο στο προφίλ του φύλλου. Πριν ανοίξετε την οπή, συγκρίνετε το προφίλ και το πάχος του τοιχώματος με το σχέδιο τοποθέτησης.

Locinox VSF έχει διαφορετική διάταξη: η λαβή του μπορεί να μπλοκάρεται από το δεύτερο φύλλο όταν η πύλη είναι κλειστή. Μη συγχέετε αυτόν τον τρόπο ασφάλισης με την εσωτερική τοποθέτηση του SUBY στο προφίλ. Θα βρείτε περισσότερες διαστάσεις και εκδόσεις στα κλείστρα για ανοιγόμενες πύλες.

Επιστροφή στα περιεχόμενα του άρθρου

Η ηλεκτρική κλειδαριά πρέπει να συνεργάζεται με τον μηχανισμό κίνησης

Ελέγξτε αν απαιτείται κλειδαριά πριν προετοιμάσετε την καλωδίωση. Για το M-Fab, ο κατασκευαστής συνιστά ηλεκτρική κλειδαριά όταν το φύλλο έχει πλάτος μεγαλύτερο από 2,5 m· αυτό δεν αποτελεί κοινό όριο για όλους τους κινητήρες. Για άλλον μηχανισμό κίνησης, ισχύουν οι δικές του οδηγίες.

NICE PLA10 είναι κάθετη και η PLA11 οριζόντια ηλεκτρική κλειδαριά· και οι δύο λειτουργούν με 12 V AC. Ελέγξτε την έξοδο και τον τρόπο ελέγχου στις οδηγίες της μονάδας ελέγχου που έχει πράγματι εγκατασταθεί. Η τάση του κινητήρα δεν καθορίζει την τροφοδοσία της κλειδαριάς.

Μια ηλεκτρικά ελεγχόμενη κάτω ασφάλεια είναι μια ακόμη επιλογή. Πρέπει να απασφαλίζει πλήρως πριν κινηθεί το φύλλο και να ασφαλίζει μόνο όταν αυτό βρίσκεται στη σωστή θέση. Ελέγξτε την απαιτούμενη τροφοδοσία, το σήμα ελέγχου, το αντίκρισμα και τον τρόπο απασφάλισης έκτακτης ανάγκης.

Σε περίπτωση διακοπής ρεύματος ανάλογα με την έκδοση, η ηλεκτρική ασφάλιση μπορεί να παραμείνει κλειδωμένη ή να απασφαλίσει. Ελέγξτε τη συμπεριφορά του συγκεκριμένου μοντέλου και την πρόσβαση στο κλειδί. Η απασφάλιση του κλείστρου δεν αποδεσμεύει από μόνη της έναν μπλοκαρισμένο κινητήρα· δείτε επίσης την χειροκίνητη απασφάλιση και εφεδρική τροφοδοσία του μηχανισμού κίνησης.

Επιστροφή στα περιεχόμενα του άρθρου

Η επικάλυψη καθορίζει τη σειρά των φύλλων

Αν ένα φύλλο έχει κάλυμμα που επικαλύπτει το άλλο, κατά το άνοιγμα πρέπει να κινηθεί πρώτο και κατά το κλείσιμο να κλείσει τελευταίο. Δοκιμάστε πρώτα αυτή την κίνηση χειροκίνητα. Στη συνέχεια, ρυθμίστε τη σωστή σειρά και την καθυστέρηση στη συγκεκριμένη μονάδα ελέγχου· μην υποθέτετε τους αριθμούς των κινητήρων με βάση την αριστερή ή τη δεξιά πλευρά.

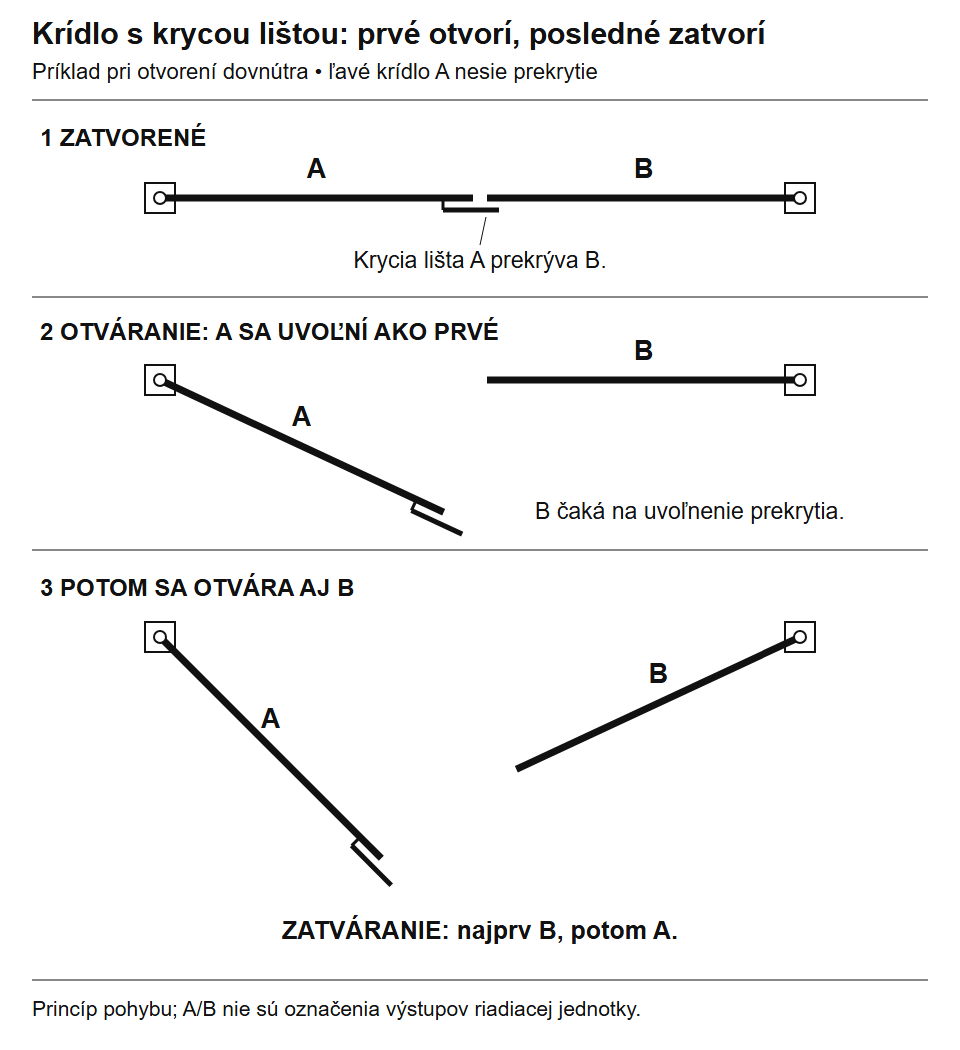

Σε αυτό το παράδειγμα, το αριστερό φύλλο A φέρει το κάλυμμα· αν η επικάλυψη είναι αντίστροφη, αντιστρέφονται και οι ρόλοι. Οι οδηγίες του συστήματος ελέγχου καθορίζουν την αρίθμηση των κινητήρων και τη ρύθμιση της καθυστέρησης. Κάντε κλικ για μεγέθυνση.

Σε χειροκίνητη διάταξη, κλείστε και ασφαλίστε πρώτα το παθητικό φύλλο και μετά κλείστε το ενεργό. Το στοπ και το αντίκρισμα πρέπει να ταιριάζουν σε αυτή τη θέση. Η κλειδαριά ή το κλείστρο δεν πρέπει να χρησιμοποιούνται με τη βία για να ευθυγραμμιστεί ένα πεσμένο ή στρεβλωμένο πλαίσιο. Σε περίπτωση φύλλων διαφορετικού πλάτους αξιολογήστε ξεχωριστά κάθε κινητήρα και τη διαδρομή του.

Επιστροφή στα περιεχόμενα του άρθρου

Πώς θα χειρίζεστε την πύλη καθημερινά

Ελέγξτε τα περιεχόμενα του σετ μηχανισμού κίνησης πριν από την παραγγελία. Ο δέκτης, τα τηλεχειριστήρια, τα φωτοκύτταρα ή ο φάρος μπορεί να περιλαμβάνονται ήδη στο σετ. Επιλέξτε τα πρόσθετα εξαρτήματα με βάση τον ακριβή τύπο της μονάδας ελέγχου και το ποιοι θα χρησιμοποιούν την πύλη.

Επιλέξτε τη θέση του μπουτόν ή του πληκτρολογίου έτσι ώστε ο χειριστής, όταν δίνει εντολή, να στέκεται έξω από την τροχιά του φύλλου και του βραχίονα κίνησης. Ο ηλεκτρικός διακόπτης με κλειδί στέλνει εντολή στο σύστημα ελέγχου· σε περίπτωση διακοπής ρεύματος δεν υποκαθιστά το μηχανικό κλειδί απασφάλισης.

Επιλέξτε τα στοιχεία ασφαλείας ανάλογα με το σημείο

Φωτοκύτταρα παρακολουθούν τη διαδρομή της δέσμης τους. Δεν υποκαθιστούν την αξιολόγηση των σημείων στους μεντεσέδες, ανάμεσα στα φύλλα και κοντά στον φράχτη. Επιλέξτε τη διασύνδεση των φωτοκυττάρων και των ακμών ασφαλείας, καθώς και τον τρόπο ελέγχου τους, ανάλογα με τον πίνακα ελέγχου και τα επικίνδυνα σημεία της πύλης. Επιλέξτε την τροφοδοσία του φάρου ανάλογα με την έξοδο του συστήματος ελέγχου.

Επιστροφή στα περιεχόμενα του άρθρου

Συχνές ερωτήσεις κατά την επιλογή εξαρτημάτων

Χρειάζομαι στοπ και σε πύλη με μοτέρ;

Ακολουθήστε τις οδηγίες του συγκεκριμένου μοτέρ: μπορεί να χρησιμοποιεί εξωτερικό ή ενσωματωμένο μηχανικό στοπ για τη συγκεκριμένη κατεύθυνση. Η εκμάθηση της διαδρομής δεν σημαίνει ότι μπορείτε να παραλείψετε το προβλεπόμενο στοπ. Ελέγξτε τόσο την ανοιχτή όσο και την κλειστή θέση.

Είναι αυτόματος ο ελατηριωτός σύρτης;

Το ελατήριο από μόνο του δεν σημαίνει ηλεκτρική απασφάλιση. Σε μια συνηθισμένη χειροκίνητη σύρτα, ο χειριστής πρέπει να απασφαλίσει το φύλλο πριν θέσει σε λειτουργία το μοτέρ. Για αυτόματη ασφάλιση, επιλέξτε συσκευή που συνεργάζεται με το σύστημα ελέγχου.

Θα βοηθήσει ένας τροχός αν το φύλλο χαμηλώνει;

Εντοπίστε πρώτα την αιτία: μεντεσέδες, πλαίσιο, αγκύρωση ή κολόνα. Τροχός στήριξης μπορεί να στηρίξει μια πύλη που έχει σχεδιαστεί γι’ αυτό, αλλά δεν αποτελεί γενική επισκευή του μηχανισμού της.

Επιστροφή στα περιεχόμενα του άρθρου

Τι να ελέγξετε πριν από την παραγγελία

• Διαστάσεις προφίλ και σταθερό σημείο στερέωσης του εξαρτήματος.
• Το καθαρό διάκενο κάτω από το φύλλο, τη διάμετρο του πείρου, τη διαδρομή του και το αντίκρισμα.
• Κατεύθυνση ανοίγματος, επικάλυψη και πρόσβαση στη λαβή ή στο κλειδί.
• Για ηλεκτρικό εξάρτημα, την ακριβή ονομασία του πίνακα ελέγχου, την τροφοδοσία, τη διασύνδεση και τη συμπεριφορά σε περίπτωση διακοπής ρεύματος.
• Περιεχόμενα του σετ, αγκύρωση, καλώδια και εξαρτήματα που παραγγέλλονται χωριστά.

Στείλτε μας φωτογραφία του σημείου επαφής των φύλλων, τη θέση του στοπ, καθώς και τις διαστάσεις του προφίλ και του διακένου από το έδαφος. Για αυτόματη πύλη, συμπεριλάβετε την πινακίδα του μοτέρ και την ονομασία της μονάδας ελέγχου. Θα σας βοηθήσουμε να επιλέξετε συμβατά μεταξύ τους εξαρτήματα.
