Πλαίσιο, στύλοι, μεντεσέδες και πλήρωση ανοιγόμενης αυλόπορτας

Το πλαίσιο, οι μεντεσέδες και οι κολόνες αποτελούν ενιαίο σύνολο. Σε μια καινούργια αυλόπορτα, προβλέψτε από τη φάση του σχεδιασμού και την επένδυση και τον επιλεγμένο μηχανισμό κίνησης: οι βάσεις στήριξής του χρειάζονται σταθερό σημείο τοποθέτησης και σωστές αποστάσεις από τον άξονα του μεντεσέ. Οι παρακάτω οδηγίες θα σας βοηθήσουν να μετρήσετε τον χώρο και να επιλέξετε εξαρτήματα· οι διαστάσεις των φερόντων μερών πρέπει να καθοριστούν για το συγκεκριμένο φύλλο και το υπόστρωμα.

Πριν από την κοπή: καθορίστε το μήκος του πλαισίου με βάση το καθαρό άνοιγμα διέλευσης και τους επιλεγμένους μεντεσέδες. Σημειώστε την οριζόντια τραβέρσα, τα σημεία στερέωσης της επένδυσης και τη μπροστινή βάση του μηχανισμού κίνησης στο πραγματικό της ύψος.

Πλαίσιο, τραβέρσα και κολόνες

Το φύλλο μεταφέρει το ίδιο του το βάρος μέσω των μεντεσέδων στην κολόνα και το θεμέλιο. Ο άνεμος και ο μηχανισμός κίνησης προσθέτουν επιπλέον δυνάμεις. Γι’ αυτό, στον σχεδιασμό δεν αρκεί να επιλέξετε απλώς ένα κοιλοδοκό: καθοριστικοί παράγοντες είναι επίσης το μήκος του φύλλου, το ύψος, η ακαμψία του πλαισίου, η επένδυση, η θέση των μεντεσέδων και η στερέωση των βάσεων στήριξης.

Κοιλοδοκοί και τραβέρσα πλαισίου

Για μικρό φύλλο, περίπου έως 2 m, με ελαφριά, διάτρητη επένδυση, μπορείτε να εξετάσετε και κοιλοδοκό 40 × 20 × 2 mm. Ωστόσο, το μήκος των 2 m δεν αποτελεί πιστοποιημένη φέρουσα ικανότητα αυτού του προφίλ ούτε οδηγία για ολόκληρο το πλαίσιο. Κατά την επιλογή από τα δομικά προφίλ συγκρίνετε τη διατομή, το πάχος τοιχώματος και τον προσανατολισμό του προφίλ στο πλαίσιο. Δώστε στον κατασκευαστή του πλαισίου τις διαστάσεις και το βάρος του φύλλου, τον τρόπο στερέωσης της επένδυσης και τη θέση της βάσης στήριξης του μηχανισμού κίνησης.

Προφίλ από τη γκάμα μας

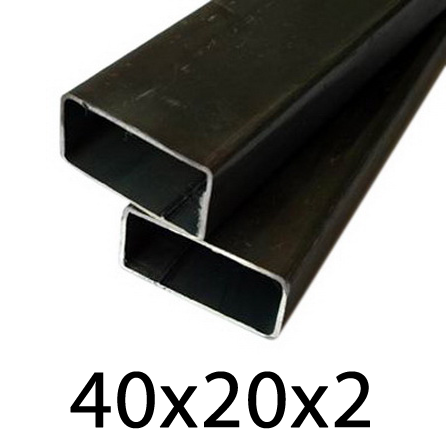

	Κοιλοδοκός 40 × 20 × 2 mm Για ελαφριές μικρές κατασκευές· πριν τη χρησιμοποιήσετε στο περιμετρικό πλαίσιο, ελέγξτε την ακαμψία και τα φορτία ολόκληρου του φύλλου.

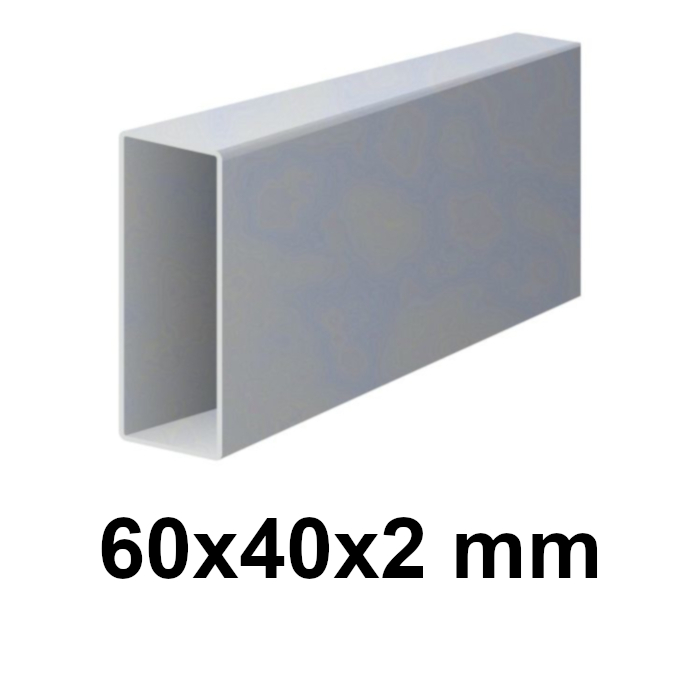

	Γαλβανισμένο προφίλ 60 × 40 × 2 mm Ορθογώνια διατομή με τοίχωμα πάχους 2 mm. Στο σχέδιο, σημειώστε προς ποια κατεύθυνση θα είναι στραμμένη η φαρδύτερη πλευρά.

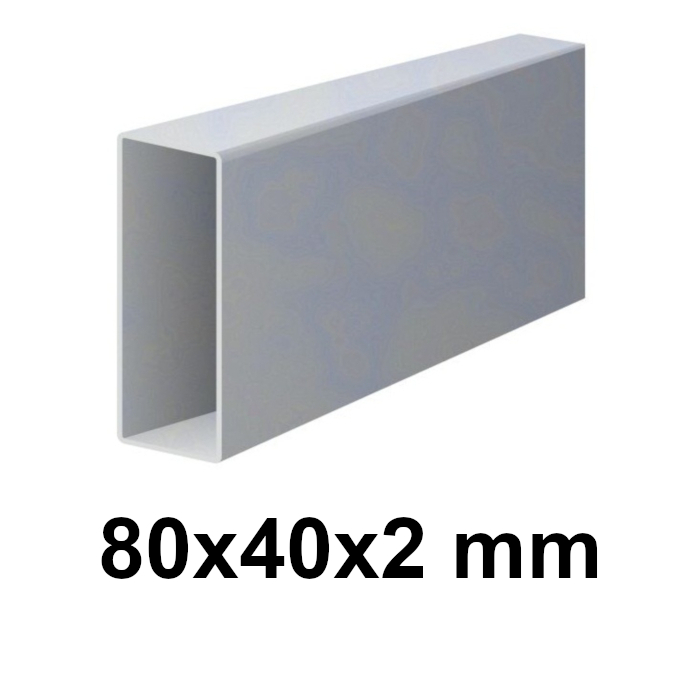

	Γαλβανισμένο προφίλ 80 × 40 × 2 mm Ψηλότερο προφίλ με το ίδιο πάχος τοιχώματος. Συγκρίνετε την ακαμψία, το βάρος του πλαισίου και τον χώρο για τα εξαρτήματα.

Στο παράδειγμα 4 × 1,5 m, κάθε φύλλο έχει μία οριζόντια τραβέρσα στο κάτω τρίτο. Πριν την τοποθέτησή της, ελέγξτε την απόσταση των στηριγμάτων της επένδυσης και το ύψος της μπροστινής βάσης του μηχανισμού κίνησης. Αν η τραβέρσα πρόκειται να στηρίζει και τον μηχανισμό κίνησης, πρέπει να μεταφέρει τις δυνάμεις του στο πλαίσιο· μην καθορίζετε τη θέση της μόνο με βάση την εμφάνιση.

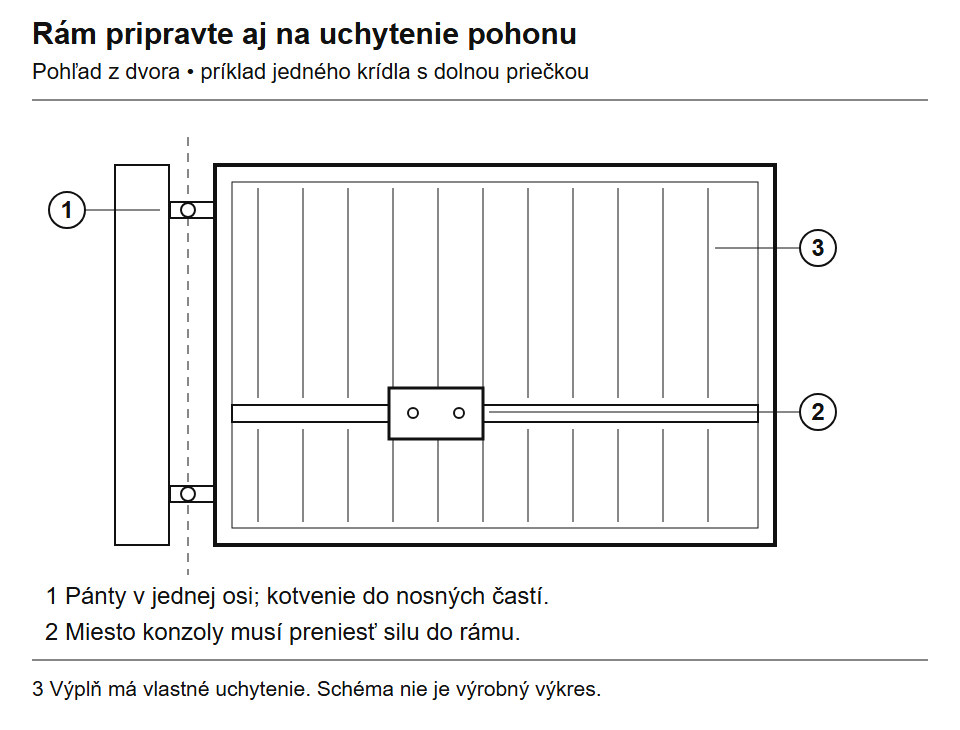

Η θέση της βάσης προκύπτει από το σχέδιο εγκατάστασης του μηχανισμού κίνησης. Η κάτω τραβέρσα σε αυτό το παράδειγμα δεν αποτελεί καθολικά ισχύον ύψος εγκατάστασης. Κάντε κλικ για μεγέθυνση.

Παράδειγμα: χειροκίνητη αυλόπορτα σήμερα, μηχανισμός κίνησης αργότερα

Άνοιγμα διέλευσης 4 m, πλαίσιο ύψους 1,5 m και ελαφριά, διάτρητη επένδυση. Αρχικά θέλετε να ανοίγετε την αυλόπορτα χειροκίνητα, αλλά να προσθέσετε μοτέρ αφού ολοκληρωθεί η αυλή.

1. Μετρήστε το τελικό άνοιγμα και επιλέξτε τους μεντεσέδες. Μόνο αφού καθοριστεί η θέση τους, προσδιορίστε το πλάτος και των δύο πλαισίων· φύλλο περίπου δύο μέτρων δεν σημαίνει ότι η διάσταση κοπής είναι δύο μέτρα.
2. Συγκρίνετε από τώρα τις διαστάσεις εγκατάστασης του μηχανισμού κίνησης που εξετάζετε. Προβλέψτε φέρον σημείο για τις βάσεις στήριξης τόσο στην κολόνα όσο και στο φύλλο, καθώς και δίοδο για καλώδια κάτω από την είσοδο.
3. Για χειροκίνητη λειτουργία, επιλέξτε στοπ, συγκράτηση των ανοιχτών φύλλων και σύρτη με αντίκρισμα. Πριν τεθεί σε λειτουργία το μοτέρ αργότερα, πρέπει να απασφαλιστεί η χειροκίνητη ασφάλιση ή να αντικατασταθεί με κατάλληλη λύση.

Σχετικά εξαρτήματα και οδηγίες: προφίλ, μεντεσέδες, σύρτης και αντίκρισμα, προετοιμασία σωληνώσεων προστασίας καλωδίων.

Κολόνα και θεμέλιο

Κολόνα για γραμμικό μηχανισμό κίνησης Wingo ή Toona: Για χαλύβδινη κατασκευή, συνιστούμε να προβλέψετε χώρο για κολόνα 120 × 120 mm, ή ενδεχομένως 100 × 100 mm, εφόσον εξυπηρετεί η συγκεκριμένη γεωμετρία. Καθοριστική είναι η θέση του άξονα του μεντεσέ και του πείρου της βάσης σύμφωνα με το σχέδιο εγκατάστασης και το διάγραμμα του μηχανισμού κίνησης. Με διαφορετική διατομή ή θέση μπορεί να χρειαστεί τροποποιημένη ή επιμήκης βάση PLA6, εφόσον την επιτρέπει το επιλεγμένο μοντέλο.

Πρόκειται για σύσταση σχετικά με τον διαθέσιμο χώρο στερέωσης, όχι για ελάχιστη στατική απαίτηση. Καθορίστε το πάχος τοιχώματος, την αγκύρωση και το θεμέλιο με βάση το φύλλο, την επένδυση, τον άνεμο και το υπόστρωμα. Για το HOPP με αρθρωτό βραχίονα ο απαιτούμενος χώρος ελέγχεται με βάση το αντίστοιχο σχέδιο.

Στερεώστε τους μεντεσέδες και τις βάσεις στήριξης στο φέρον μέρος της κολόνας, όχι μόνο στην επένδυση. Για τα αγκύρια, ελέγξτε το είδος του υποστρώματος, το βάθος αγκύρωσης και τις προβλεπόμενες αποστάσεις από τα άκρα. Σε υπάρχουσα κολόνα από τοιχοποιία, εξακριβώστε τι υπάρχει κάτω από την επένδυση. Ο σχεδιασμός του θεμελίου απαιτεί στοιχεία για το έδαφος, τα υπόγεια νερά και τις τοπικές συνθήκες παγετού· επομένως, δεν αρκεί να οριστεί μία ενιαία διάσταση εκσκαφής για όλες τις περιπτώσεις.

Πρακτικό είναι να έχουν προβλεφθεί οι διελεύσεις των σωληνώσεων προστασίας καλωδίων πριν από τη σκυροδέτηση. Ο υπόγειος μηχανισμός κίνησης απαιτεί οικοδομική προετοιμασία για το συγκεκριμένο κουτί θεμελίωσης, συμπεριλαμβανομένης της απορροής νερού. Ο χρόνος ωρίμανσης του σκυροδέματος και η φόρτιση των αγκυρίων καθορίζονται από τη μελέτη και τα χρησιμοποιούμενα υλικά.

Επιφάνεια και τοποθέτηση επένδυσης

Πριν από την επιφανειακή επεξεργασία, αξίζει να συναρμολογήσετε δοκιμαστικά το πλαίσιο με τα εξαρτήματα και να ελέγξετε τη γεωμετρία του. Η προστασία της επιφάνειας, η αποκατάσταση της επίστρωσης στα σημεία των συγκολλήσεων και οι οπές αποστράγγισης ή εξαερισμού προσαρμόζονται στο επιλεγμένο σύστημα. Για εν θερμώ γαλβάνισμα κλειστών προφίλ, συμφωνήστε με το γαλβανιστήριο τις απαιτούμενες οπές πριν από την κατασκευή. Ο προμηθευτής της επένδυσης συνιστά συγκεκριμένο τρόπο στερέωσης.

Επιστροφή στα περιεχόμενα του άρθρου

Πώς να επιλέξετε μεντεσέδες και τρόπο στερέωσης

Κατά την αντικατάσταση υπάρχοντος μεντεσέ: πριν τον αφαιρέσετε, φωτογραφίστε ολόκληρη τη στερέωση και μια κοντινή λεπτομέρεια. Καταγράψτε τη διάμετρο του πείρου ή του σπειρώματος, την απόσταση των οπών και την απόσταση του άξονα από την κολόνα. Το ίδιο σπείρωμα με διαφορετική μετατόπιση μπορεί να αλλάξει τόσο το διάκενο στην κολόνα όσο και τη γεωμετρία του μηχανισμού κίνησης.

Επιλέξτε ολόκληρο το σύστημα μεντεσέ: μεντεσέ, πείρο ή αντίκρισμα, καθώς και στερέωση στην κολόνα και στο πλαίσιο. Το σπείρωμα M16 ή M20 από μόνο του δεν καθορίζει τη φέρουσα ικανότητα ολόκληρης της διάταξης.

Ένας ρυθμιζόμενος μεντεσές βοηθά να ρυθμίσετε με ακρίβεια τη θέση του φύλλου, αλλά μετά τη ρύθμιση πρέπει να ασφαλιστεί σωστά και το σπείρωμα να έχει το προβλεπόμενο μήκος εμπλοκής. Μην προσθέτετε τις δύο φέρουσες ικανότητες του καταλόγου· ελέγξτε αν ο κατασκευαστής δίνει τιμή ανά τεμάχιο ή για ολόκληρη τη διάταξη και για ποια απόσταση μεταξύ των μεντεσέδων.

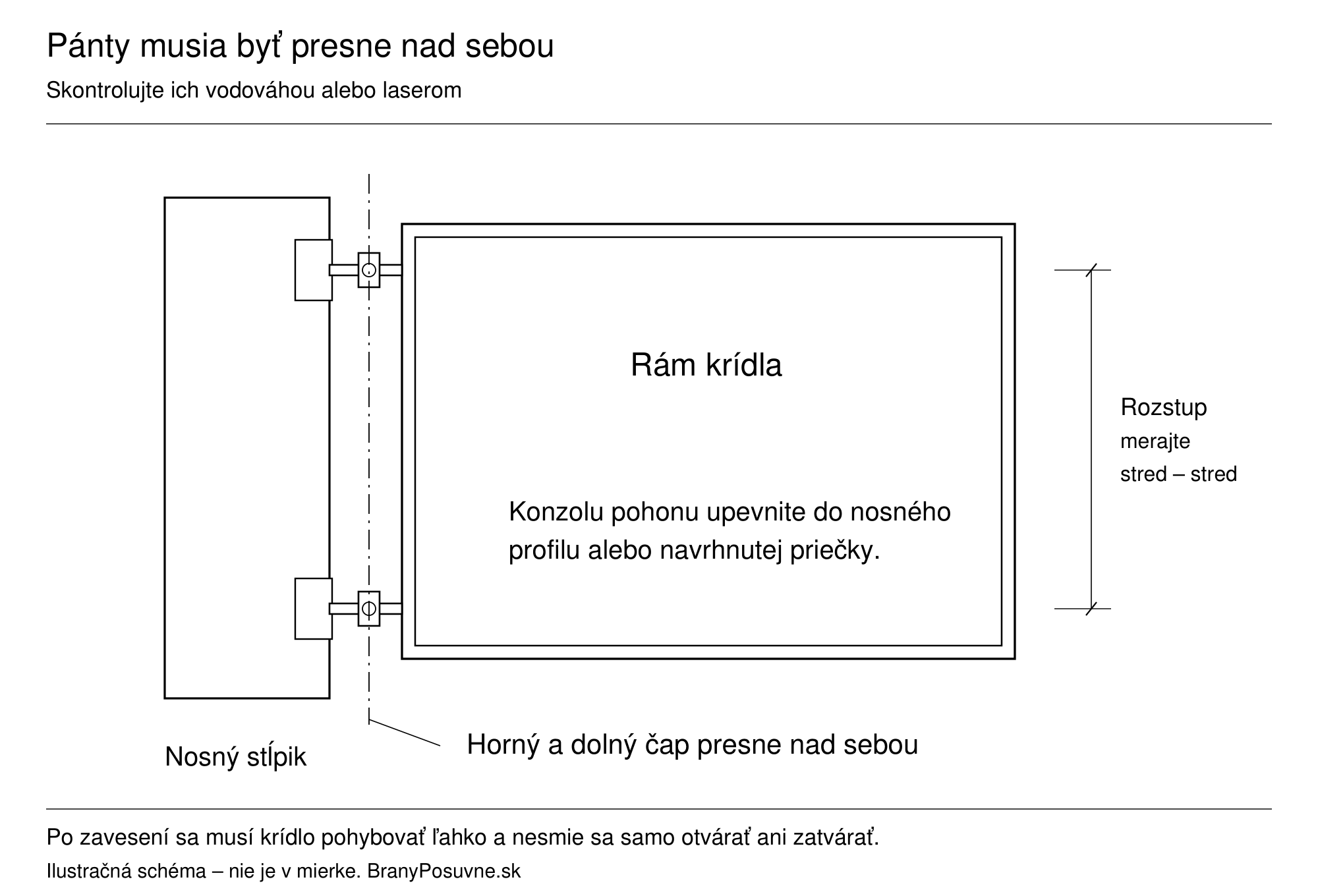

Ο άνω και ο κάτω πείρος πρέπει να βρίσκονται ακριβώς ο ένας πάνω από τον άλλο. Η απόσταση μετριέται μεταξύ των κέντρων των πείρων και το αλφάδι ή το λέιζερ δείχνει εύκολα τον κοινό άξονα. Κάντε κλικ για μεγέθυνση.

Σχετικά προϊόντα

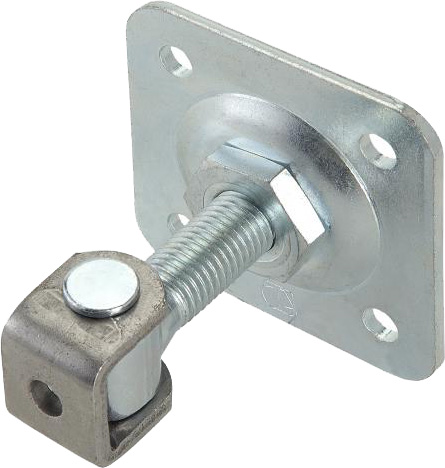

	Βιδωτός ρυθμιζόμενος μεντεσές Μετρήστε τον διαθέσιμο χώρο για την πλάκα και την απόσταση μεταξύ των οπών. Επιλέξτε το μέγεθος του σπειρώματος και τα αγκύρια ανάλογα με το πραγματικό φέρον υπόστρωμα.

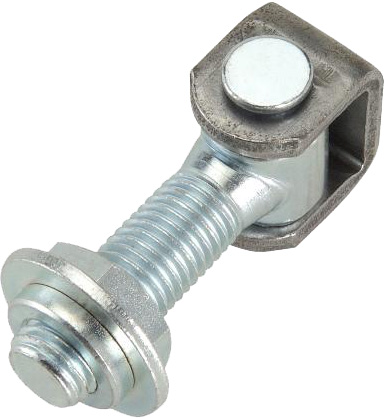

	Ρυθμιζόμενος μεντεσές συγκόλλησης Για κατάλληλη χαλύβδινη κατασκευή. Μετά τη ρύθμιση, ασφαλίστε το σπείρωμα και αποκαταστήστε την επιφανειακή προστασία.

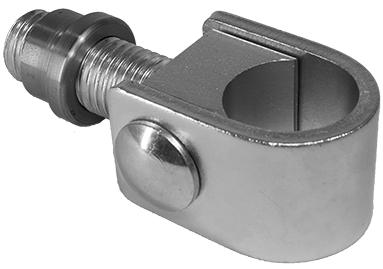

	CAIS H40 – αξονικός μεντεσές C Επιλέξτε τον μαζί με τον πείρο CAIS HP40 για συγκόλληση στο προφίλ. Για ολόκληρο το σύστημα μεντεσέδων, ελέγξτε επίσης την άνω και κάτω έδραση και τον τρόπο ρύθμισης.

Ένα φαρδύτερο φύλλο επιβαρύνει τους μεντεσέδες διαφορετικά από ένα στενότερο, ακόμη κι αν έχουν το ίδιο βάρος. Αν το προϊόν δεν αναφέρει στοιχεία για το μήκος και την απόσταση των μεντεσέδων στη δική σας περίπτωση, ζητήστε επιβεβαίωση καταλληλότητας πριν από την παραγγελία.

Θα βρείτε όλη τη συλλογή στην κατηγορία μεντεσέδες και εξαρτήματα ανάρτησης για ανοιγόμενες αυλόπορτες. Η τελική γωνία ανοίγματος επηρεάζεται τόσο από τον μεντεσέ όσο και από τη γεωμετρία του εγκατεστημένου μηχανισμού κίνησης.

Πότε να εξετάσετε τη χρήση τροχού στήριξης

Επιλέξτε τροχό μόνο αφού ελέγξετε τη διαδρομή. Ελέγξτε όλη τη διαδρομή επαφής του με το έδαφος, συμπεριλαμβανομένων των αρμών, του καναλιού αποστράγγισης και των αλλαγών κλίσης. Αν σε κάποιο σημείο της καμπύλης η στήριξη χαθεί ή ο τροχός κολλήσει, αλλάζει τόσο το φορτίο στους μεντεσέδες όσο και η αντίσταση στην κίνηση.

Ο τροχός στήριξης μπορεί να αποτελεί μέρος της προβλεπόμενης στήριξης του φύλλου. Χρειάζεται σταθερή και βατή επιφάνεια σε όλη την καμπύλη διαδρομή· το χαλίκι, το κράσπεδο ή τα βυθισμένα πλακάκια μπορεί να εμποδίσουν την κίνησή του.

Μετρήστε τις υψομετρικές διαφορές στη διαδρομή και συγκρίνετέ τες με την κατασκευή του τροχού. Η διαδρομή της ελατηριωτής ανάρτησης είναι περιορισμένη και η φέρουσα ικανότητα του τροχού δεν ισοδυναμεί με το επιτρεπόμενο βάρος ολόκληρης της αυλόπορτας. Αν υπάρχει μηχανισμός κίνησης, ελέγξτε αν επιτρέπεται η συγκεκριμένη διάταξη στήριξης. Αν το φύλλο έχει ήδη χαμηλώσει, διορθώστε πρώτα την αιτία στο πλαίσιο, στους μεντεσέδες ή στον στύλο.

Επιστροφή στα περιεχόμενα του άρθρου

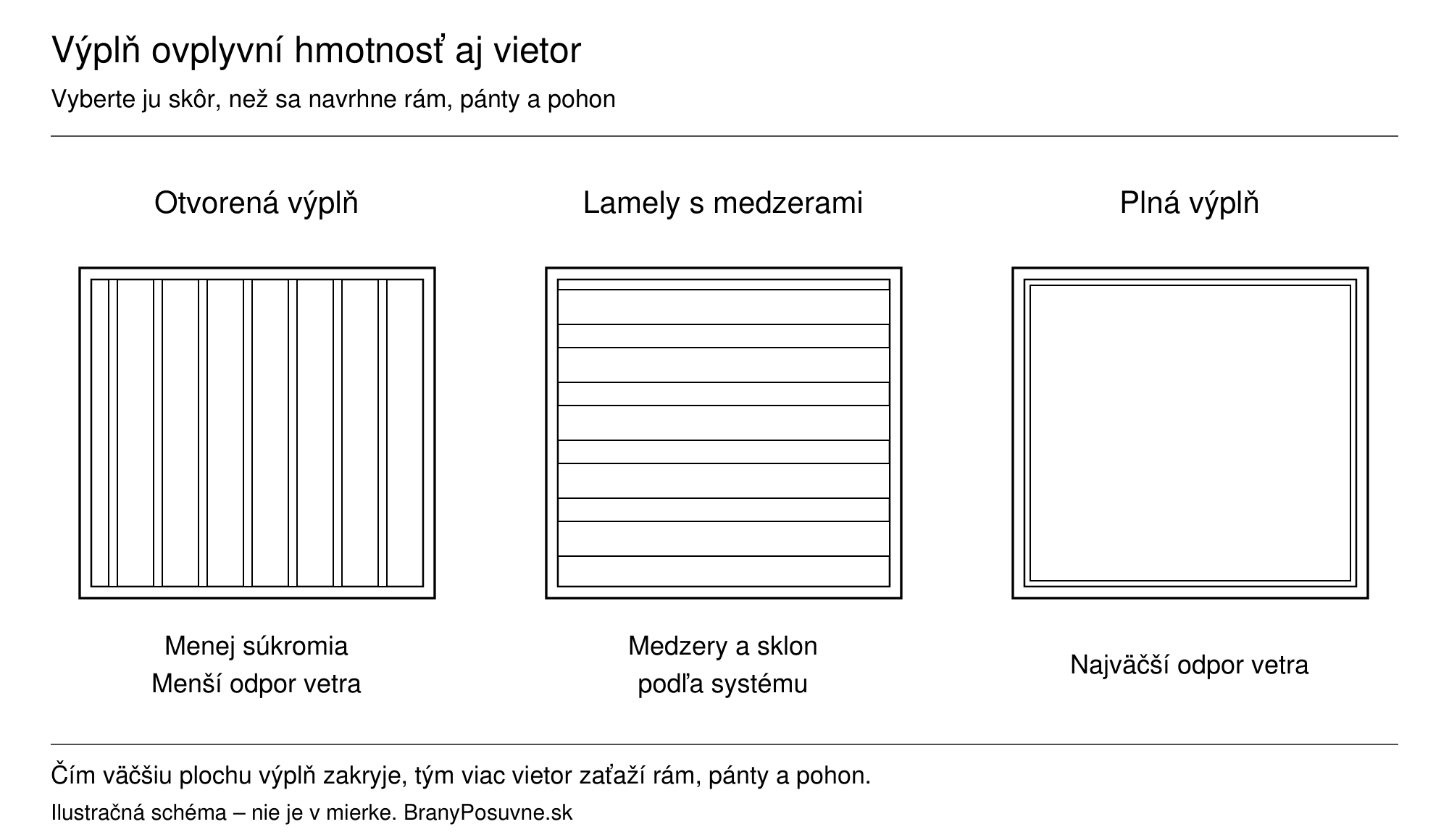

Πλήρωση: εμφάνιση, βάρος και άνεμος

Η πλήρωση αποτελεί αναπόσπαστο μέρος τόσο του σχεδιασμού του πλαισίου όσο και της επιλογής του μηχανισμού κίνησης. Το συνολικό βάρος του φύλλου περιλαμβάνει το πλαίσιο, τις ενισχύσεις, την πλήρωση, τα συνδετικά υλικά και τα εξαρτήματα.

Όσο μεγαλύτερη επιφάνεια καλύπτει η πλήρωση, τόσο περισσότερο επιβαρύνει ο άνεμος το πλαίσιο, τους μεντεσέδες και τον μηχανισμό κίνησης. Γι’ αυτό η πλήρωση είναι ένα από τα πρώτα στοιχεία που λαμβάνονται υπόψη κατά τη διαστασιολόγηση των υπόλοιπων εξαρτημάτων. Κάντε κλικ για μεγέθυνση.

Σχετικά προϊόντα

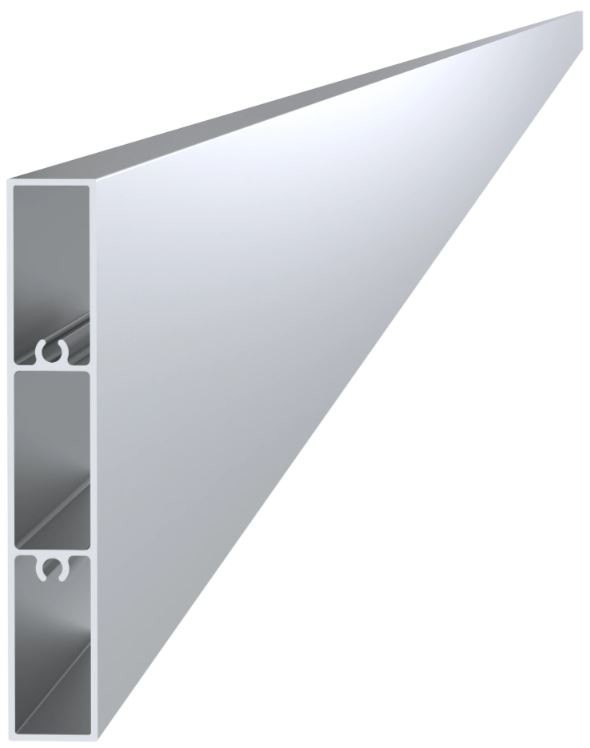

	Περσίδα αλουμινίου 100 × 16 mm Στις οδηγίες για την πλήρωση, ελέγξτε την απόσταση των στηριγμάτων, τη στερέωση και τα διάκενα διαστολής. Υπολογίστε το βάρος της πλήρωσης με βάση τον αριθμό και το μήκος των περσίδων.

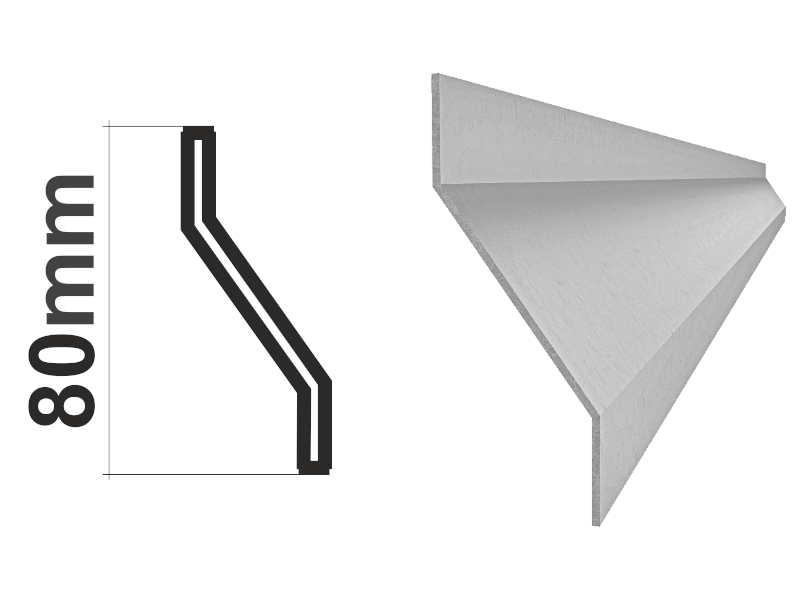

	Γαλβανισμένη περσίδα σχήματος Z Μέρος συστήματος με φέρον προφίλ μεγέθους S και κάτοψη S1· όλα τα εξαρτήματα διατίθενται ως συμβατό σετ.

Συμπαγής πλήρωση σε σημείο με έκθεση στον άνεμο

Ο άνεμος επιβαρύνει ολόκληρη την επιφάνεια του φύλλου. Αν προσθέσετε συμπαγή πλήρωση σε πλαίσιο που αρχικά ήταν αραιό, ελέγξτε ξανά το πλαίσιο, τους μεντεσέδες και τους στύλους, την καταλληλότητα του μηχανισμού κίνησης καθώς και το κλείδωμα. Για να γίνει αξιολόγηση, στείλτε τις διαστάσεις κάθε φύλλου, τον τύπο πλήρωσης και μια φωτογραφία του περιβάλλοντος χώρου. Ένας ισχυρότερος κινητήρας ή μια κλειδαριά από μόνα τους δεν διορθώνουν μια ανεπαρκή κατασκευή.

Όλες οι πληρώσεις για αυλόπορτες και περιφράξεις »

Παράδειγμα: θέλετε συμπαγείς περσίδες για ένα αραιό πλαίσιο

Η αυλόπορτα ανοίγει εύκολα σήμερα, αλλά θέλετε να περιορίσετε την ορατότητα από τον δρόμο. Η νέα πλήρωση θα αλλάξει το βάρος και την επιφάνεια που εκτίθεται στον άνεμο.

1. Υπολογίστε το βάρος της πλήρωσης, μαζί με τις δοκούς και τους συνδέσμους. Με βάση το μήκος και τον αριθμό των περσίδων, υπολογίστε την πρόσθετη επιβάρυνση για κάθε φύλλο ξεχωριστά.
2. Δείξτε στον κατασκευαστή του πλαισίου τη στερέωση της πλήρωσης, τη διατομή και το πάχος τοιχώματος του πλαισίου, τους μεντεσέδες και τους στύλους. Ελέγξτε επίσης την απαιτούμενη στήριξη και τα διάκενα διαστολής των περσίδων.
3. Αν υπάρχει ήδη μηχανισμός κίνησης, αναφέρετε τον τύπο του και στείλτε μια φωτογραφία της ανοιχτής εισόδου. Επαναξιολογήστε την επιλογή λαμβάνοντας υπόψη τον άνεμο· ένας κινητήρας που ήταν κατάλληλος πριν μπορεί να μην είναι κατάλληλος με τη νέα πλήρωση.

Σχετικά εξαρτήματα και οδηγίες: σύγκριση πληρώσεων, όρια μηχανισμών κίνησης, ηλεκτρική ασφάλιση.

Επιστροφή στα περιεχόμενα του άρθρου

Στοπ, σύρτες και κλείδωμα

Καθορίστε τη θέση των στοπ και τον τρόπο ασφάλισης μαζί με το πλαίσιο. Αφήστε σταθερό σημείο και χώρο χειρισμού για την τοποθέτηση σύρτη ή κλειδαριάς.

• Το στοπ κλεισίματος επιλέξτε το με βάση την κάτω ακμή του πλαισίου και την τελική επιφάνεια του δαπέδου.
• Το στοπ ανοίγματος και η συγκράτηση του φύλλου επιτελούν διαφορετικές λειτουργίες.
• Επιλέξτε τον χειροκίνητο σύρτη μαζί με το αντίκρισμά του· συγκρίνετε τις διαστάσεις τους.

Προβλέψτε το κλείδωμα πριν ολοκληρωθεί το πλαίσιο

Σε αυτόματη αυλόπορτα, ελέγξτε εκ των προτέρων αν ο μηχανισμός κίνησης απαιτεί ηλεκτρική κλειδαριά καθώς και την καλωδίωσή της. Σε φύλλα που επικαλύπτονται, καθορίστε τη σειρά κλεισίματος. Ο χειροκίνητος σύρτης δεν πρέπει να εμποδίζει τον μηχανισμό κίνησης κατά την εκκίνησή του.

Επιστροφή στα περιεχόμενα του άρθρου

Δοκιμάστε χειροκίνητα την αυλόπορτα πριν τοποθετήσετε τον μηχανισμό κίνησης

1. Σε επίπεδη επιφάνεια, ελέγξτε τις διαστάσεις, τις διαγωνίους και την επιπεδότητα του πλαισίου πριν ολοκληρώσετε τις συγκολλήσεις.
2. Κατά την τοποθέτηση, κρατήστε τους πείρους στον ίδιο άξονα. Κάντε τη δοκιμή με την προβλεπόμενη πλήρωση και όχι μόνο με το ελαφρύ, γυμνό πλαίσιο.
3. Ελέγξτε ολόκληρη την τροχιά ανοίγματος και των δύο φύλλων. Ελέγξτε την απόσταση από το δάπεδο, τον στύλο και τον φράχτη, καθώς και τις θέσεις των στοπ.
4. Το φύλλο πρέπει να κινείται εύκολα, χωρίς να σκαλώνει ή να κινείται μόνο του. Στη συνέχεια, ελέγξτε ξανά τις προβλεπόμενες διαστάσεις των βάσεων και τοποθετήστε τον μηχανισμό κίνησης που έχετε ήδη επιλέξει.

Αν χρειάζεται να ανασηκώσετε το φύλλο για να το ανοίξετε χειροκίνητα, ένας ισχυρότερος κινητήρας δεν θα διορθώσει το μηχανικό πρόβλημα. Πριν από την αυτοματοποίηση, διορθώστε την αιτία.

Στείλτε μας τις διαστάσεις του φύλλου, το υλικό πλήρωσης και μια φωτογραφία του στύλου, αν δεν είστε σίγουροι για τον μεντεσέ, το στοπ ή τον χώρο για τη βάση στήριξης.
