Σχεδιάζετε ανοιγόμενη αυλόπορτα ή θέλετε να προσθέσετε μηχανισμό κίνησης; Επιλέξτε την περίπτωσή σας στον πίνακα. Θα σας δείξουμε τι να μετρήσετε, ποια εξαρτήματα συνδυάζονται και τι πρέπει να προετοιμάσετε πριν από την κατασκευή και τη σκυροδέτηση. Ανοίξτε τις λεπτομέρειες απευθείας από τη σχετική ερώτηση.
Βρείτε τη λύση για την είσοδό σας
| Η περίπτωσή σας | Μεταβείτε απευθείας |
|---|---|
| Νέα αυλόπορτα, προς το παρόν χειροκίνητη | Παράδειγμα 4 × 1,5 m: πλαίσιο, μεντεσέδες και προετοιμασία για μελλοντικό μηχανισμό κίνησης |
| Έτοιμη αυλόπορτα, θέλω μηχανισμό κίνησης | Δοκιμή με το χέρι, μέτρηση και επιλογή σετ |
| Στενή ή ανηφορική αυλή | Χώρος για αυτοκίνητο · παράδειγμα μέτρησης κλίσης |
| Φαρδύς χτιστός στύλος | Βάσεις γραμμικού μηχανισμού κίνησης ή αρθρωτός βραχίονας |
| Θέλω ιδιωτικότητα και συμπαγή επένδυση | Τι να ελέγξετε όταν καλύπτετε την υπάρχουσα αυλόπορτα |
| Επιλέγω στοπ ή σύρτη | Έτοιμο πλακόστρωτο, χαμηλό αυτοκίνητο και κατάλληλο αντίκρισμα |
| Χρειάζομαι πρόσβαση πεζών ή έκτακτης ανάγκης | Μονόφυλλη πεζόπορτα · διακοπή ρεύματος |
Τι να μετρήσετε · Παράδειγμα 4 × 1,5 m · Τι να παραγγείλετε μαζί · Στοιχεία για σύσταση
Το παράδειγμα 4 m × 1,5 m εξηγεί τη διαδικασία. Προσαρμόστε τις διαστάσεις, την κατασκευή και τα εξαρτήματα στη δική σας είσοδο· δεν πρόκειται για καθολικό κατασκευαστικό σχέδιο. Τοποθετήστε τον μηχανισμό κίνησης μόνο αφού ολοκληρωθεί με επιτυχία η χειροκίνητη δοκιμή της έτοιμης αυλόπορτας.
Σειρά προετοιμασίας: μέτρηση → κοινή επιλογή φύλλου, εξαρτημάτων και μηχανισμού κίνησης → σχέδιο και οικοδομική προετοιμασία → κατασκευή και χειροκίνητη δοκιμή → τοποθέτηση μηχανισμού κίνησης και θέση σε λειτουργία.
Τι να μετρήσετε πριν επιλέξετε εξαρτήματα
Μετρήστε με μετροταινία το καθαρό άνοιγμα ανάμεσα στους στύλους, τόσο επάνω όσο και κάτω. Στο σχέδιο σημειώστε τον άξονα κάθε μεντεσέ, την τελική στάθμη του πλακόστρωτου και το σημείο όπου θα σταθμεύει το αυτοκίνητο. Αν τα φύλλα έχουν διαφορετικό πλάτος, εξετάστε το καθένα ξεχωριστά.
| Στοιχείο | Τι να ελέγξετε επιτόπου |
|---|---|
| Διέλευση | Την καθαρή απόσταση ανάμεσα στους τελειωμένους στύλους, στο έδαφος και στο ύψος της αυλόπορτας. |
| Έδαφος | Το ψηλότερο σημείο σε όλη τη διαδρομή και των δύο φύλλων, όχι μόνο κάτω από την κλειστή αυλόπορτα. |
| Άνοιγμα | Την κατεύθυνση, την απαιτούμενη γωνία και την απόσταση από το αυτοκίνητο, τον τοίχο, τον φράχτη ή το πεζοδρόμιο. |
| Στύλοι | Το υλικό, την κατάσταση, τον φέροντα πυρήνα και τον διαθέσιμο χώρο για τον μεντεσέ και τη βάση του μηχανισμού κίνησης. |
| Φύλλα | Το μήκος από τον άξονα του μεντεσέ, το βάρος του έτοιμου φύλλου και τον τύπο επένδυσης. |
| Λειτουργία | Χειροκίνητη ή μηχανοκίνητη λειτουργία, άνεμος και αριθμός ανοιγμάτων. |
Λεπτομερής οδηγός για τη μέτρηση του χώρου και της κλίσης της εισόδου βοηθά να εντοπιστεί έγκαιρα πιθανή σύγκρουση, πριν από την κατασκευή.

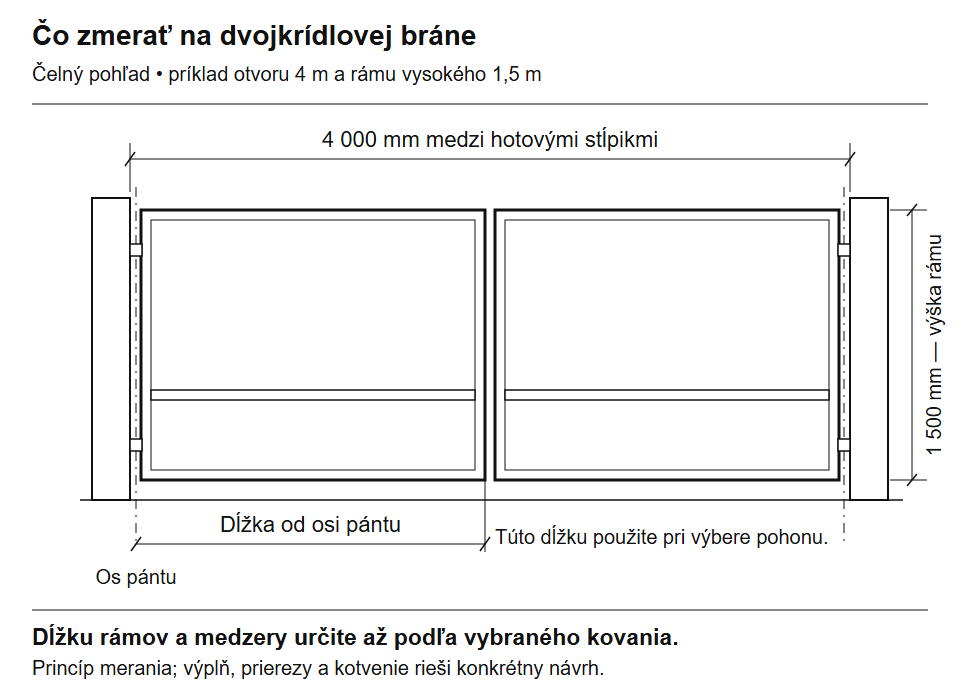

Ενδεικτικό παράδειγμα: άνοιγμα 4 m, πλαίσιο 1,5 m
Τα 4 000 mm είναι το άνοιγμα ανάμεσα στους τελειωμένους στύλους· τα 1 500 mm είναι το ύψος του πλαισίου. Καθορίστε το μήκος κάθε πλαισίου μόνο αφού επιλέξετε μεντεσέδες, στοπ και τυχόν επικάλυψη. Μην χωρίσετε απλώς το άνοιγμα σε δύο πλαίσια των δύο μέτρων — χρειάζεται χώρος και για τα εξαρτήματα και τα διάκενα λειτουργίας.
Η επένδυση έχει παραλειφθεί για λόγους ευκρίνειας. Μία οριζόντια τραβέρσα δείχνει μια πιθανή διαμόρφωση του πλαισίου· δεν καθορίζει τη διατομή ούτε τη θέση της βάσης. Κάντε κλικ για μεγέθυνση.
Για την επιλογή μηχανισμού κίνησης, μετρήστε το φύλλο από τον άξονα του μεντεσέ έως το απέναντι άκρο του. Για την παραγγελία προφίλ, χρησιμοποιήστε το κατασκευαστικό σχέδιο του πλαισίου. Πρόκειται για δύο διαφορετικές διαστάσεις.
Ποια εξαρτήματα χρειάζεστε μαζί
Αρχικά, καθορίστε τον τρόπο λειτουργίας. Αυτό καθορίζει τον τρόπο ασφάλισης των φύλλων και το περιεχόμενο της παραγγελίας.
| Η αυλόπορτά σας | Βασικά στοιχεία επιλογής |
|---|---|
| Χειροκίνητη δίφυλλη | Μεντεσέδες με στηρίγματα, στοπ και ασφάλιση των ανοιχτών φύλλων, σύρτης για το παθητικό φύλλο με αντίκρισμα και κλειδαριά ανάλογα με τον επιθυμητό τρόπο κλειδώματος. |
| Με μηχανισμό κίνησης τώρα ή αργότερα | Στα μηχανικά μέρη της αυλόπορτας προσθέστε τις βάσεις και τα σημεία στήριξής τους, τον πίνακα ελέγχου, την καλωδίωση και τα στοιχεία ασφαλείας. Ελέγξτε τα προβλεπόμενα στοπ, καθώς και τυχόν ηλεκτρική κλειδαριά και πρόσβαση έκτακτης ανάγκης. |
Συγκρίνετε το πλήρες σετ: Η τιμή μόνο του μοτέρ δεν περιλαμβάνει όλα τα απαραίτητα εξαρτήματα ούτε τις οικοδομικές εργασίες προετοιμασίας. Για υπόγειο μηχανισμό κίνησης, ελέγξτε επίσης τα κουτιά, την απασφάλιση και την αποστράγγιση· για χειροκίνητη αυλόπορτα, το αντίκρισμα του σύρτη και την ασφάλιση των ανοιχτών φύλλων.
Πώς να ελέγξετε τα περιεχόμενα του σετ και να επιλέξετε τα σχετικά εξαρτήματα
Όλοι οι οδηγοί σε ένα σημείο
| Τι θέλετε να λύσετε | Διαδικασία και επιλογή εξαρτημάτων |
|---|---|
| Χωρούν τα φύλλα στην είσοδο; | Μέτρηση κλίσης, άνοιγμα προς τα έξω και πτυσσόμενα φύλλα. Σημειώστε τη διαδρομή κίνησης και τον χώρο για το αυτοκίνητο. |
| Από τι να κατασκευάσετε την αυλόπορτα; | Πλαίσιο, προφίλ, στύλοι και θεμέλια, μεντεσέδες, επένδυση και προστασία επιφάνειας. Επιλέξτε τα μαζί με τα σημεία στήριξης των βάσεων. |
| Ποιον μηχανισμό κίνησης να επιλέξετε; | Τύπος μηχανισμού κίνησης, 24 V ή 230 V και όρια των επιμέρους μοντέλων. Εξετάστε μαζί το μήκος και το βάρος. |
| Χωρούν οι βάσεις; | Γεωμετρία τοποθέτησης: Wingo A/B/C και διαγράμματα, βραχίονας HOPP ή υπόγειος μηχανισμός κίνησης. |
| Τι να προετοιμάσετε και να συνδέσετε; | Καλωδίωση και παράδειγμα MC424LR30. Στη συνέχεια εγχειρίδια, τοποθέτηση και δοκιμές και συντήρηση και αντιμετώπιση προβλημάτων. |
| Πώς να ασφαλίσετε και να χειρίζεστε την αυλόπορτα; | Στοπ, σύρτης με αντίκρισμα, ηλεκτρική κλειδαριά και χειρισμός και εφεδρική τροφοδοσία. Επιλέξτε ανάλογα με το αν η λειτουργία είναι χειροκίνητη ή αυτόματη. |
Τι να μας στείλετε για την επιλογή εξαρτημάτων και μηχανισμού κίνησης
Για μια πρώτη πρόταση, ετοιμάστε:
- Ένα σκίτσο της διέλευσης με το μήκος και το ύψος κάθε φύλλου, τη φορά και τη γωνία ανοίγματος.
- Τον τύπο πλήρωσης και το βάρος του ολοκληρωμένου φύλλου· για νέα αυλόπορτα, κατάλογο των υλικών για την εκτίμηση του βάρους της.
- Τρεις φωτογραφίες: ολόκληρη την είσοδο από την αυλή, λεπτομέρεια του μεντεσέ και του στύλου από πάνω και το σημείο όπου θα ανοίγει το φύλλο. Στη λεπτομέρεια σημειώστε τις διαστάσεις — η φωτογραφία από μόνη της δεν αρκεί.
Αν υπάρχει κλίση, προσθέστε τα υψόμετρα της επιφάνειας κατά μήκος της διαδρομής των φύλλων. Αν υπάρχει ήδη εγκατεστημένος μηχανισμός κίνησης, φωτογραφίστε επίσης την πινακίδα του και την ένδειξη της μονάδας ελέγχου.
Ψάχνετε μόνο ένα συγκεκριμένο εξάρτημα; Δείτε μεντεσέδες, σύρτες, στοπ ή μηχανισμούς κίνησης για ανοιγόμενες πύλες. Κατά την αντικατάσταση, συγκρίνετε επίσης το σχέδιο τοποθέτησης και το αντίκρισμα του αρχικού εξαρτήματος.
Θα επιλέξουμε τα εξαρτήματα με βάση την είσοδό σας
Στείλτε μας τις διαστάσεις και τις φωτογραφίες. Θα σας βοηθήσουμε να συγκρίνετε κατάλληλους μεντεσέδες, στοπ και σύνολα μηχανισμών κίνησης, καθώς και να ελέγξετε αν υπάρχει χώρος για την τοποθέτησή τους.
