Μηχανισμός κίνησης ανοιγόμενης αυλόπορτας: στηρίγματα και προεργασία κατασκευής

Σχεδιάστε τον μηχανισμό κίνησης μαζί με την αυλόπορτα. Πριν από την κατασκευή και τη σκυροδέτηση, συγκρίνετε το μήκος και το εκτιμώμενο βάρος του φύλλου, την επένδυση, την έκθεση στον άνεμο και τον αριθμό των ανοιγμάτων. Ελέγξτε αν υπάρχει χώρος για τις βάσεις και προετοιμάστε την καλωδίωση. Σε υπάρχουσα αυλόπορτα, μετρήστε αυτές τις διαστάσεις και ελέγξτε τον μηχανισμό. Τοποθετήστε τον μηχανισμό κίνησης μόνο αφού ολοκληρώσετε με επιτυχία τη χειροκίνητη δοκιμή του έτοιμου φύλλου.

Κατά την επιλογή, κάντε τρεις ελέγχους: το φύλλο συμμορφώνεται με το συνδυασμένο όριο μήκους και βάρους, οι βάσεις χωρούν στο διάγραμμα τοποθέτησης και το σύστημα καλύπτει την απαιτούμενη χρήση. Δεν αρκεί να πληρούται μόνο ένα από τα μέγιστα όρια.

Πώς να επιλέξετε μηχανισμό κίνησης για αυλόπορτα με ανοιγόμενα φύλλα

Λάβετε ως βάση το μήκος του κάθε φύλλου, από τον άξονα του μεντεσέ, και το βάρος του πλαισίου μαζί με την επένδυση και τα εξαρτήματα. Για νέα αυλόπορτα, χρησιμοποιήστε τα στοιχεία από το κατασκευαστικό σχέδιο και τα υλικά και ελέγξτε τα ξανά μετά την ολοκλήρωση. Καταγράψτε τον συνηθισμένο αριθμό ανοιγμάτων και τον φόρτο της πιο πολυσύχναστης ώρας. Η ένδειξη «έως 2 m / 400 kg» δεν σημαίνει ότι ισχύουν ταυτόχρονα και τα δύο μέγιστα όρια.

Παράδειγμα: τοποθέτηση μηχανισμού κίνησης σε υπάρχουσα αυλόπορτα

Δύο φύλλα μήκους περίπου δύο μέτρων, τοποθετημένα σε χαλύβδινους στύλους, ανοίγουν προς το παρόν χειροκίνητα. Κατά την επιλογή, μην ξεκινάτε μόνο από την ένδειξη «μηχανισμός για έως 4 m» — κάθε φύλλο αξιολογείται ξεχωριστά.

1. Με την επένδυση τοποθετημένη, ελέγξτε όλη τη χειροκίνητη κίνηση. Αν χρειάζεται να ανασηκώνετε το φύλλο ή να το πιέζετε για να ξεπεράσει κάποιο σημείο που σκαλώνει, επισκευάστε πρώτα τον μηχανισμό.
2. Μετρήστε το μήκος από τον άξονα του μεντεσέ και προσδιορίστε το βάρος και τη γωνία ανοίγματος. Φωτογραφίστε από την αυλή τον άξονα του μεντεσέ, τον στύλο και το πλαίσιο· για γραμμικό μηχανισμό, προσθέστε τις ακριβείς διαστάσεις τοποθέτησής του.
3. Συγκρίνετε τον κατάλληλο κινητήρα και το πλήρες σετ. Ελέγξτε τη μονάδα ελέγχου, τις βάσεις, τα στοπ, τα προστατευτικά στοιχεία και την πρόσβαση στο κλειδί σε περίπτωση διακοπής ρεύματος.

Σχετικά εξαρτήματα και διαδικασίες: χειροκίνητος έλεγχος, μοντέλα μηχανισμών κίνησης, μέτρηση Wingo, περιεχόμενα σετ.

Κινητήρας 24 V ή 230 V;

Για μια συνηθισμένη οικιακή είσοδο, καθορίστε πρώτα αν θέλετε εφεδρική τροφοδοσία με μπαταρία, πόσο συχνά θα ανοίγετε την αυλόπορτα και πόσοι κύκλοι θα γίνονται διαδοχικά. Στη συνέχεια, συγκρίνετε τα συγκεκριμένα μοντέλα. Επιβεβαιώστε τον αριθμό κύκλων, τα συστήματα προστασίας και τη συμβατότητα στα εγχειρίδιά τους.

Επισκόπηση μοντέλων ανά μήκος φύλλου

Ο πίνακας παρουσιάζει το μέγιστο μήκος φύλλου για κάθε μοντέλο. Στη συνέχεια, ελέγξτε στο διάγραμμα του επιλεγμένου μηχανισμού το επιτρεπόμενο βάρος για το δικό σας μήκος φύλλου.

* Για τα M-Fab MFAB3000 και MFAB3024, σε νέα εγκατάσταση λάβετε ως όριο τα 3 m. Για παλαιότερη ονομασία ή τεκμηρίωση που αναφέρει 3,5 m, ζητήστε επιβεβαίωση για τη συγκεκριμένη έκδοση του μηχανισμού κίνησης· μην το θεωρήσετε δεδομένο.

* Το αναφερόμενο μήκος είναι το ανώτατο όριο του μοντέλου και δεν εγγυάται ότι ο μηχανισμός κίνησης μπορεί να αντέξει και το μέγιστο βάρος σε αυτό το μήκος. Ελέγξτε επίσης την πλήρωση, τον άνεμο και τις δυνατότητες τοποθέτησης.

Οι σύνδεσμοι στον πίνακα οδηγούν στα εγχειρίδια των επιμέρους μηχανισμών κίνησης. Για την ηλεκτρική σύνδεση χρησιμοποιήστε το διάγραμμα της μονάδας ελέγχου που παρέχεται με το σύστημα· οι κινητήρες 24 V και 230 V έχουν διαφορετική συνδεσμολογία.

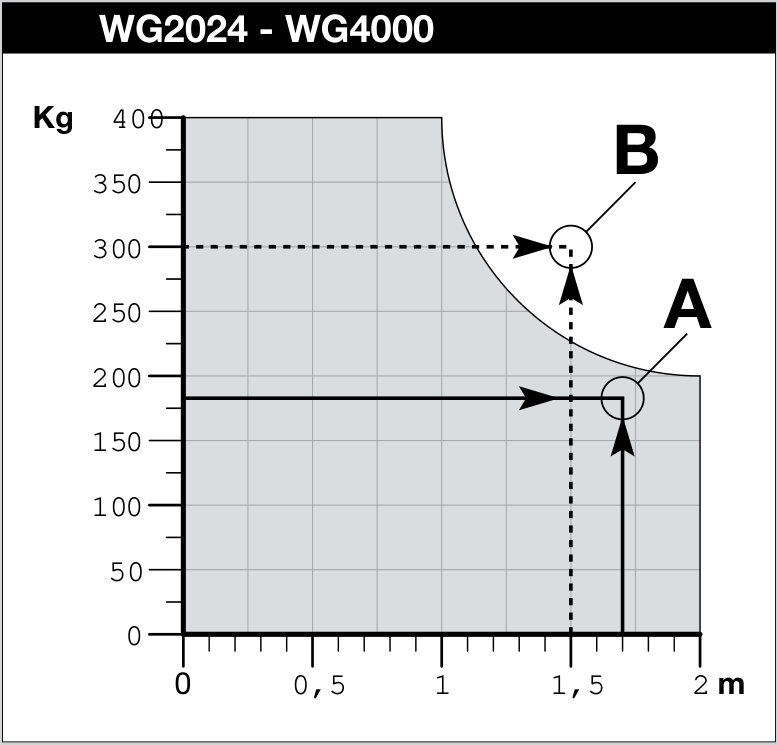

Διάγραμμα NICE Wingo WG2024/WG4000: το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος του φύλλου· στα 2 m είναι περίπου 200 kg. Κάντε κλικ για μεγέθυνση.

Παράδειγμα: πώς να διαβάσετε το όριο του μηχανισμού κίνησης

1. Στον οριζόντιο άξονα βρείτε το μήκος ενός φύλλου, μετρώντας από τον άξονα του μεντεσέ. Στον κατακόρυφο άξονα βρείτε το βάρος του ολοκληρωμένου φύλλου.
2. Για τα Wingo WG2024/WG4000, το όριο στα 2 m είναι περίπου 200 kg. Επομένως, η μεμονωμένη ένδειξη 400 kg δεν είναι η αντοχή για φύλλο μήκους δύο μέτρων.
3. Αν το σημείο βρίσκεται πάνω από το όριο, το μοντέλο δεν είναι κατάλληλο. Αν βρίσκεται εντός της επιτρεπόμενης περιοχής, ελέγξτε επιπλέον την πλήρωση και τον άνεμο, τις διαστάσεις τοποθέτησης και τον αριθμό κύκλων λειτουργίας. Μόνο αφού ολοκληρωθούν όλοι αυτοί οι έλεγχοι μπορεί να ληφθεί απόφαση για την επιλογή.

Παράδειγμα για την πύλη μας: για δύο φύλλα μήκους περίπου δύο μέτρων, καθοριστικά είναι το πραγματικό μήκος τους από τον άξονα, το βάρος, η πλήρωση και οι διαστάσεις τοποθέτησης. Το σημείο μήκους/βάρους στο διάγραμμα, σε συνδυασμό με τον άνεμο και τη γεωμετρία, δείχνει αν είναι κατάλληλο το WG2024 ή άλλο σύστημα.

Πλήρης σειρά μηχανισμών κίνησης για ανοιγόμενες πύλες »

Όταν δεν υπάρχει αρκετός χώρος για άνοιγμα

Εξετάστε το άνοιγμα προς τα έξω όταν ο χώρος στο οικόπεδο είναι περιορισμένος. Ελέγξτε ολόκληρο το τόξο κίνησης μπροστά από την είσοδο, τα όρια του οικοπέδου και τη θέση τοποθέτησης του μηχανισμού κίνησης. Για τους γραμμικούς μηχανισμούς Wingo και Toona, συνήθως υπολογίστε με την επιμήκη πίσω βάση NICE PLA6· την ανάγκη και τη θέση της επιβεβαιώνει το διάγραμμα τοποθέτησης του συγκεκριμένου μοντέλου. Δείτε πώς να μετρήσετε τον χώρο και την κλίση. Σε αυλή με μικρό βάθος μπορεί να βοηθήσει ένας πτυσσόμενος μηχανισμός· οι αρθρώσεις, ο μηχανισμός κίνησης και η προστασία από σημεία σύνθλιψης σχεδιάζονται ως ενιαίο σύστημα.

Επιστροφή στα περιεχόμενα του άρθρου

Γεωμετρία του μηχανισμού κίνησης πριν από τη συγκόλληση των βάσεων

Φαρδύς κτιστός στύλος ή χωνευτός μεντεσές

Μετρήστε τη θέση του άξονα του μεντεσέ ως προς την ακμή του στύλου και την τελική επιφάνεια στερέωσης. Προσθέστε τον χώρο πίσω από τον στύλο και την απαιτούμενη γωνία ανοίγματος. Στη συνέχεια συγκρίνετε το διάγραμμα τοποθέτησης του γραμμικού μηχανισμού κίνησης με τον διαθέσιμο χώρο για τον αρθρωτό βραχίονα. HOPP δεν αποτελεί αυτόματα λύση για κάθε φαρδύ στύλο· ο βραχίονας πρέπει να διαγράφει όλη την τροχιά χωρίς να βρίσκει σε εμπόδια.

Wingo WG2024 και WG3524: από πού μετρώνται τα A, B και C

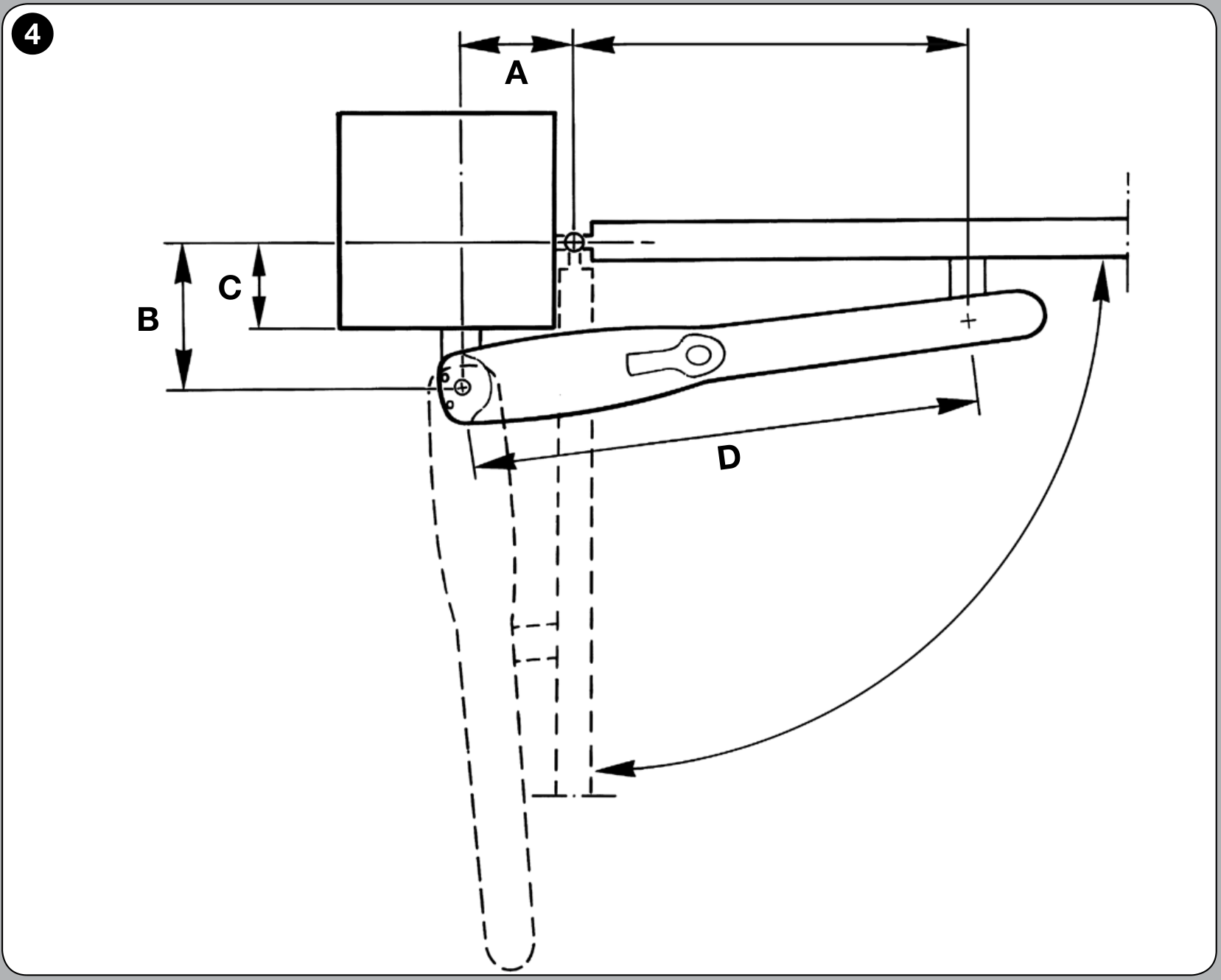

Η παρακάτω κάτοψη είναι η εικόνα 4 από το εγχειρίδιο NICE Wingo. Χρησιμοποιήστε την μαζί με το διάγραμμα του μοντέλου σας: τα WG2024 και WG3524 έχουν διαφορετικά διαγράμματα τοποθέτησης. Το σχέδιο δείχνει άνοιγμα προς τα μέσα· μην εφαρμόζετε τις τιμές του στα Toona ή HOPP.

Η συνεχής γραμμή δείχνει την κλειστή πύλη, ενώ η διακεκομμένη την ανοιχτή θέση. Κάντε κλικ για μεγέθυνση του σχεδίου.

Μετρήστε έως τα κέντρα των αξόνων, όχι έως την άκρη του κινητήρα. Θα σας βοηθήσει ένας γνώμονας ή βοηθητικές κάθετες γραμμές στο σκίτσο. Η λοξή απόσταση απευθείας ανάμεσα στον μεντεσέ και τον πίσω πείρο δεν είναι ούτε A ούτε B.

Από τη μετρημένη διάσταση C στη θέση της βάσης

1. Επιλέξτε το διάγραμμα του μοντέλου σας. Βρείτε αριστερά τη μετρημένη τιμή C. Στο ίδιο ύψος διαβάστε την τιμή B· στον οριζόντιο άξονα του διαγράμματος βρίσκεται η τιμή A.
2. Λάβετε υπόψη την απαιτούμενη γωνία. Η οριζόντια γραμμή από το C τέμνει την προτεινόμενη γραμμή τοποθέτησης d.i.l. Από το σημείο τομής διαβάστε προς τα κάτω την τιμή A. Ελέγξτε σε ποια ζώνη γωνίας βρίσκεται το σημείο.
3. Επαληθεύστε τις διαστάσεις πάνω στον στύλο. Η βάση πρέπει να τοποθετηθεί έτσι ώστε το κέντρο του πίσω πείρου να βρίσκεται στις επιλεγμένες θέσεις A και B. Αν δεν επιτυγχάνεται η απαιτούμενη γωνία, προσαρμόστε τη θέση εντός της επιτρεπόμενης περιοχής του διαγράμματος· σύμφωνα με το εγχειρίδιο, οι διαστάσεις A και B πρέπει να είναι παρόμοιες.
4. Καθορίστε τη θέση της μπροστινής βάσης. Επιλέξτε τη θέση D/E για το συγκεκριμένο μοντέλο από τον πίνακα 1 στο εγχειρίδιο Wingo. Στη συνέχεια ελέγξτε την προβλεπόμενη υψομετρική διαφορά μεταξύ των βάσεων, ολόκληρη τη διαδρομή, την ελεύθερη κίνηση και την πρόσβαση στο κλειδί.

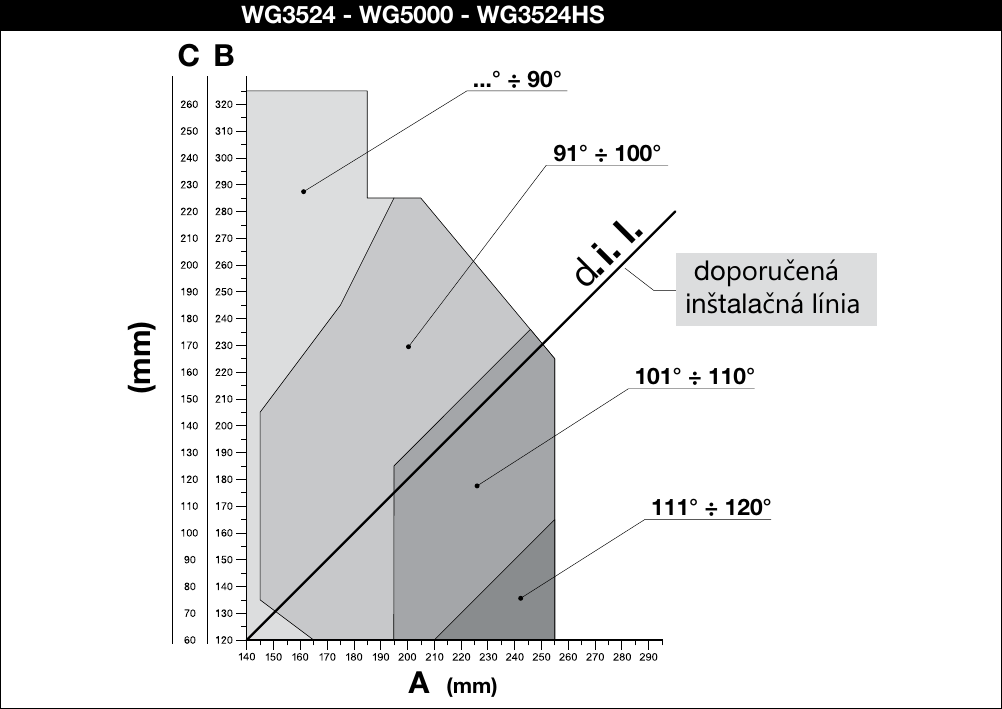

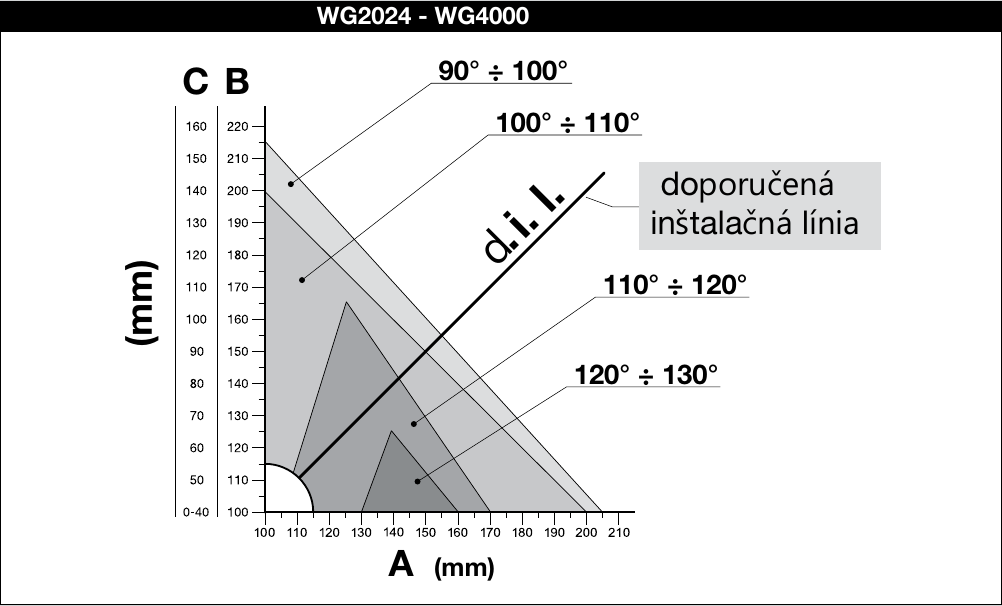

Κάντε κλικ για μεγέθυνση του διαγράμματος. Αυτά τα διαγράμματα τοποθέτησης καθορίζουν τη θέση των βάσεων· δεν υποκαθιστούν το ξεχωριστό διάγραμμα μήκους και βάρους φύλλου.

Διαγράμματα τοποθέτησης στο εγχειρίδιο Wingo (PDF)

Αν η βάση δεν μπορεί να τοποθετηθεί στη σωστή θέση, μην μετακινήσετε τον πείρο απλώς στο πλησιέστερο βολικό σημείο. Ελέγξτε αν είναι κατάλληλη μια επιμήκης βάση NICE PLA6, η προσαρμογή της σύμφωνα με το εγχειρίδιο ή ένας άλλος τύπος μηχανισμού κίνησης. Η μπροστινή βάση πρέπει να μεταφέρει τη δύναμη στο πλαίσιο ή σε ενίσχυση, όχι μόνο σε λεπτό πηχάκι. Αξιολογήστε από κοινού την τελική θέση και την αγκύρωση.

Wingo με άνοιγμα προς τα έξω

Το άνοιγμα προς τα έξω απαιτεί διαφορετική διάταξη βάσεων. Το εγχειρίδιο Wingo για τη λύση σύμφωνα με την εικόνα 7 αναφέρει την επιμήκη βάση PLA6. Χρησιμοποιήστε το αντίστοιχο σχέδιο και τον πίνακα και ελέγξτε την ελεύθερη διέλευση και ολόκληρη την κίνηση του κινητήρα. Η εικόνα 4 παραπάνω δεν αποτελεί πρότυπο για ανεστραμμένη τοποθέτηση.

Το HOPP χρειάζεται χώρο για τον βραχίονα

Για το HOPP εξετάζουμε εδώ άνοιγμα προς τα μέσα. Μετρήστε τον χώρο για το σώμα του μηχανισμού και την κίνηση του βραχίονα σύμφωνα με το σχέδιο τοποθέτησης του συγκεκριμένου HOPP. Στην κατεύθυνση που επισημαίνεται στο σχέδιο απαιτούνται τουλάχιστον 400 mm ελεύθερου χώρου· αυτή η τιμή δεν είναι το πλάτος του στύλου. Ελέγξτε όλη την τροχιά του βραχίονα, τη θέση του μεντεσέ και τη σταθερή στερέωση των βάσεων.

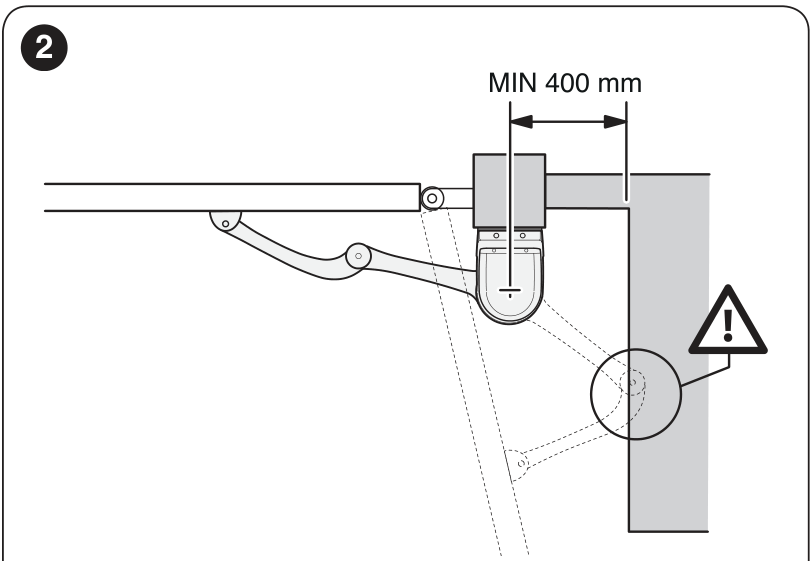

Για τον μηχανισμό κίνησης HOPP αφήστε τουλάχιστον 400 mm ελεύθερου χώρου προς την κατεύθυνση που επισημαίνεται στην εικόνα. Κάντε κλικ για μεγέθυνση.

Παράδειγμα: ο μεντεσές βρίσκεται βαθιά μέσα σε κτιστό στύλο

Το φαρδύ υποστύλωμα δεν καθορίζει από μόνο του ποιος μηχανισμός κίνησης είναι κατάλληλος. Καθοριστικά είναι η θέση του μεντεσέ, του πίσω βραχίονα στήριξης και η ελεύθερη διαδρομή του σώματος ή του βραχίονα.

1. Μετρήστε τις διαστάσεις σύμφωνα με το σχέδιο του επιλεγμένου γραμμικού μηχανισμού κίνησης. Αν ο βραχίονας στήριξης δεν βρίσκεται εντός του επιτρεπόμενου πεδίου του διαγράμματος, μην τον μετακινήσετε απλώς για να μπορέσετε να τον βιδώσετε.
2. Ελέγξτε αν υπάρχει επιμήκης βραχίονας στήριξης για το συγκεκριμένο μοντέλο ή μηχανισμός κίνησης με αρθρωτό βραχίονα. Για το HOPP, ελέγξτε ολόκληρη την κίνηση του βραχίονα προς τα μέσα· η λύση απαιτεί ελεύθερο χώρο και σταθερό υπόστρωμα.
3. Σημειώστε στη φωτογραφία την ακμή της επένδυσης, τον άξονα του μεντεσέ και τη θέση του φέροντος πυρήνα. Ο βραχίονας στήριξης πρέπει να αγκυρωθεί στο φέρον τμήμα, τηρώντας τις κατάλληλες αποστάσεις των αγκυρίων από τις ακμές.

Σχετικά εξαρτήματα και διαδικασίες: γεωμετρία Wingo, γεωμετρία HOPP, υποστύλωμα και αγκύρωση.

Υπόγειος μηχανισμός κίνησης: άξονας και αποστράγγιση νερού

Καθορίστε τη θέση και τις διαστάσεις του περιβλήματος πριν από τη σκυροδέτηση, σύμφωνα με τον συγκεκριμένο μηχανισμό κίνησης. Ο άξονας εξόδου του πρέπει να είναι ευθυγραμμισμένος με τον επάνω μεντεσέ. Πριν από την παραγγελία, ελέγξτε πού θα αποστραγγίζεται το νερό από το περίβλημα και πώς θα έχετε πρόσβαση στο κάλυμμα και στον μηχανισμό απασφάλισης. Για το M-Fab, ελέγξτε επίσης τη σύσταση για ηλεκτρική κλειδαριά ανάλογα με το πλάτος του φύλλου.

Το S-Fab SFAB2024 είναι έκδοση χωρίς κωδικοποιητή για τη σειρά MC424. Το SFAB2124 διαθέτει κωδικοποιητή και χρησιμοποιείται με το MC824H· αυτές οι ονομασίες δεν είναι εναλλάξιμες. Το M-Fab MFAB3024 είναι 24 V, ενώ το MFAB3000 είναι 230 V.

Επιστροφή στα περιεχόμενα του άρθρου

Προετοιμάστε την καλωδίωση πριν από την πλακόστρωση και τη σκυροδέτηση

Η επιλογή της καλωδίωσης ξεκινά από το μοτέρ και τη συγκεκριμένη μονάδα ελέγχου. Η παροχή 230 V προς τη μονάδα ελέγχου και η τάση του μοτέρ είναι δύο διαφορετικά πράγματα. Στο τρέχον σετ Wingo WG2024/WG3524 με MC424LR30, τα μοτέρ λειτουργούν στα 24 V DC. Το HOPP HO7124 έχει την κεντρική μονάδα στον κύριο μηχανισμό κίνησης· το HO7224 είναι το δεύτερο μοτέρ.

Παράδειγμα: η πλακόστρωση δεν έχει ολοκληρωθεί ακόμη

Καθορίστε πρώτα τη θέση της μονάδας ελέγχου, των δύο μοτέρ, των φωτοκυττάρων και των χειριστηρίων. Η διέλευση κάτω από την είσοδο προετοιμάζεται ευκολότερα τώρα παρά με μεταγενέστερη αποξήλωση της πλακόστρωσης. Στο HOPP, η μονάδα ελέγχου βρίσκεται στον κύριο μηχανισμό κίνησης· επομένως, οι διαδρομές καλωδίων δεν είναι ίδιες με εκείνες ενός συστήματος με ξεχωριστό κιβώτιο.

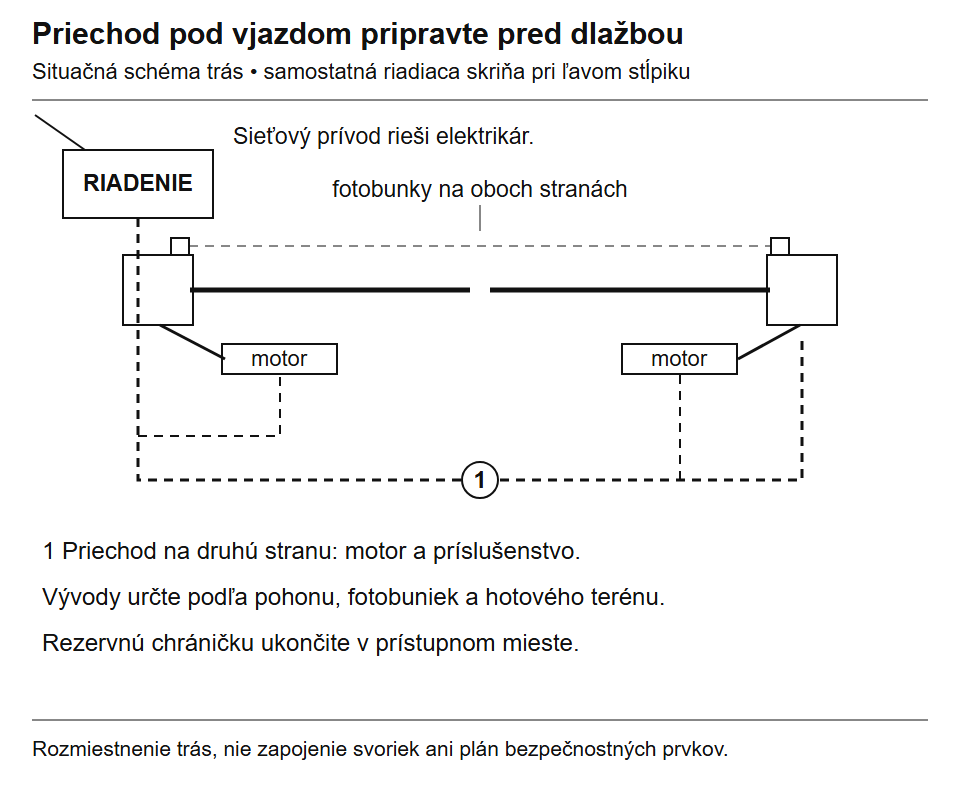

Το σχέδιο δείχνει την προετοιμασία των οικοδομικών εργασιών. Ο αριθμός των σωλήνων προστασίας καλωδίων, ο διαχωρισμός των γραμμών και οι διαστάσεις καθορίζονται από τη μελέτη της ηλεκτρολογικής εγκατάστασης για το συγκεκριμένο σύστημα. Κάντε κλικ για μεγέθυνση.

1. Πριν από την εκσκαφή: σημειώστε στο πρόχειρο σχέδιο την τελική στάθμη της πλακόστρωσης, τις ακριβείς εξόδους καλωδίων και πρόσθετα στοιχεία, όπως πληκτρολόγιο ή ηλεκτρική κλειδαριά.
2. Πριν από την κάλυψη: ελέγξτε ότι οι σωλήνες προστασίας καλωδίων είναι διαμπερείς, περάστε οδηγό έλξης και φωτογραφίστε τις διαδρομές με τις αποστάσεις τους από σταθερά σημεία αναφοράς.
3. Για μελλοντικά πρόσθετα εξαρτήματα: εξετάστε το ενδεχόμενο να προβλέψετε έναν εφεδρικό σωλήνα προστασίας καλωδίων. Τα άκρα του πρέπει να παραμείνουν προσβάσιμα και προστατευμένα από τη συσσώρευση ρύπων και το νερό.

Αναθέστε σε ηλεκτρολόγο την παροχή δικτύου, τις ασφάλειες, τις διατάξεις προστασίας και την όδευση των καλωδίων. Οι ακροδέκτες και η πολικότητα συνδέονται σύμφωνα με την ακριβή πλακέτα και τα παρελκόμενα· το σχέδιο θέσης δεν τα υποκαθιστά.

Παράδειγμα καλωδίωσης για MC424LR30

Οι παρακάτω διατομές και τα μήκη αφορούν το σύστημα Wingo με μονάδα ελέγχου MC424LR30. Για άλλη πλακέτα, χρησιμοποιήστε το δικό της εγχειρίδιο. Ένας ηλεκτρολόγος πρέπει να αξιολογήσει τη μεγαλύτερη διαδρομή, την πτώση τάσης, τον τύπο καλωδίου και τις συνθήκες εγκατάστασης.

Δείτε το διάγραμμα συνδεσμολογίας MC424LR30 συμπεριλαμβανομένων των φωτοκυττάρων. Σε μονόφυλλη αυλόπορτα, η έξοδος μοτέρ M1 δεν χρησιμοποιείται· με άλλη μονάδα ελέγχου, ακολουθήστε το δικό της διάγραμμα.

Πριν από την τοποθέτηση της πλακόστρωσης, καθορίστε επίσης το σημείο για το πληκτρολόγιο, τον διακόπτη με κλειδί ή τον χειρισμό μέσω κινητού. Η κλειδαριά, οι αισθητήρες και τα χειριστήρια ενδέχεται να απαιτούν ξεχωριστή διαδρομή καλωδίωσης και διαφορετική τροφοδοσία.

Επιστροφή στα περιεχόμενα του άρθρου

Πού πρέπει να ελέγξετε τον κίνδυνο παγίδευσης

Η ασφάλεια εξαρτάται από το σύνολο της εγκατάστασης: το σχήμα της αυλόπορτας, τον περιβάλλοντα χώρο, τον μηχανισμό κίνησης, το σύστημα ελέγχου και τη σωστή ρύθμιση. Το φωτοκύτταρο επιτηρεί μόνο τη δική του δέσμη. Ενδέχεται να μην ανιχνεύσει κάποιο άτομο κοντά στον μεντεσέ ή τον χώρο ανάμεσα στο ανοιχτό φύλλο και τον σταθερό φράχτη.

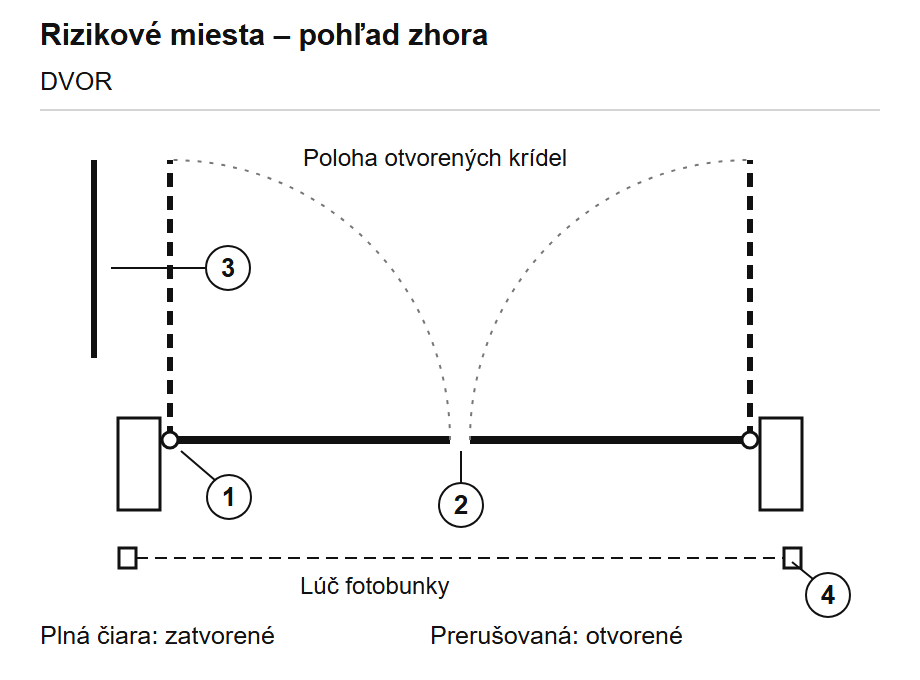

Συνεχής γραμμή: κλειστή θέση. Διακεκομμένη γραμμή: ανοιχτή θέση των ίδιων φύλλων. Το σχέδιο επισημαίνει τα σημεία που πρέπει να ελεγχθούν, όχι υποχρεωτικές ασφαλείς αποστάσεις.

Επιλέξτε την προστασία με βάση τα πραγματικά διάκενα και την κίνηση της αυλόπορτας: καλύμματα, ακμές ασφαλείας, κατάλληλους αισθητήρες ή περιορισμό των δυνάμεων. Αναθέστε τη θέση σε λειτουργία του συστήματος αυτοματισμού σε εξειδικευμένο εγκαταστάτη. Αν η προστασία βασίζεται στον περιορισμό της δύναμης, η αποτελεσματικότητά της πρέπει να ελέγχεται με μέτρηση και κατάλληλο όργανο, σύμφωνα με τις ισχύουσες απαιτήσεις και το εγχειρίδιο. Η δοκιμή με το χέρι ή η απλή τοποθέτηση φωτοκυττάρων δεν υποκαθιστούν αυτόν τον έλεγχο.

Επιστροφή στα περιεχόμενα του άρθρου

Εγκατάσταση και αρχικές δοκιμές

1. Βεβαιωθείτε ότι η χειροκίνητη κίνηση είναι ομαλή, οι μεντεσέδες σταθεροί και τα στοπ λειτουργούν σωστά.
2. Πριν από τη διάτρηση ή τη συγκόλληση, ελέγξτε τις διαστάσεις και τη διαδρομή στο εγχειρίδιο του ακριβούς μοντέλου μηχανισμού κίνησης, συμπεριλαμβανομένου του βραχίονα στήριξης για άνοιγμα προς τα έξω.
3. Συνδέστε τα μοτέρ, τα προστατευτικά στοιχεία και τα χειριστήρια σύμφωνα με το διάγραμμα της μονάδας ελέγχου που παραδόθηκε πράγματι. Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να γίνεται από εξειδικευμένο τεχνικό.
4. Ρυθμίστε τη φορά, τη σειρά κίνησης των φύλλων, τη διαδρομή, τις δυνάμεις και τις αποκρίσεις των εισόδων ασφαλείας σύμφωνα με το εγχειρίδιο.
5. Εκτελέστε επαναλαμβανόμενους κύκλους λειτουργίας και δοκιμάστε τις λειτουργίες ασφαλείας, τη χειροκίνητη απασφάλιση και τη συμπεριφορά μετά από διακοπή ρεύματος.

Αν το φύλλο σκαλώνει ή σταματά όταν φυσάει, ελέγξτε τον μηχανισμό, την πλήρωση και την καταλληλότητα του επιλεγμένου μοντέλου. Η απλή αύξηση της δύναμης δεν υποκαθιστά την αποκατάσταση της αιτίας.

Επιστροφή στα περιεχόμενα του άρθρου

Συχνές ερωτήσεις πριν από την παραγγελία

Μπορεί να προστεθεί μηχανισμός κίνησης σε υπάρχουσα πύλη;

Ναι, εφόσον η πύλη είναι κατάλληλη για αυτοματοποίηση. Ελέγξτε ότι κινείται εύκολα με το χέρι, καθώς και τους μεντεσέδες και την αντοχή του πλαισίου, και στη συνέχεια μετρήστε τον χώρο για τα στηρίγματα. Αν το φύλλο σκαλώνει, έχει καθίσει ή στρεβλώνεται, επισκευάστε πρώτα τον μηχανισμό.

Μπορώ να εγκαταστήσω τον μηχανισμό κίνησης αργότερα;

Ναι. Ωστόσο, κατά την κατασκευή επιλέξτε ήδη τον κατάλληλο τύπο και ελέγξτε τις διαστάσεις εγκατάστασής του. Προετοιμάστε σταθερά σημεία για τα στηρίγματα και σωλήνες προστασίας για τους κινητήρες και τα εξαρτήματα. Για υπόγειο μηχανισμό κίνησης, πρέπει επίσης να διευθετήσετε εκ των προτέρων τα κιβώτια και την αποστράγγιση.

Πώς ανοίγω την πύλη σε περίπτωση διακοπής ρεύματος;

Ακολουθώντας τις οδηγίες, απασφαλίστε τον μηχανισμό κίνησης με το κλειδί και ανοίξτε την πύλη χειροκίνητα· αν διαθέτει κλειδαριά, ξεκλειδώστε και αυτήν. Δοκιμάστε εκ των προτέρων την πρόσβαση στον μηχανισμό απασφάλισης, ειδικά αν δεν διαθέτετε ξεχωριστή πεζόπορτα. Σε τέτοια είσοδο, επιλέξτε τον τρόπο έκτακτης πρόσβασης πριν από την εγκατάσταση.

Αν η πύλη είναι η μοναδική είσοδος στο οικόπεδο: πριν από την αγορά, ελέγξτε πώς θα αποκτήσετε πρόσβαση για να απασφαλίσετε τόσο τον κινητήρα όσο και την κλειδαριά σε περίπτωση διακοπής ρεύματος. Ένα κλειδί που φυλάσσεται μέσα στο σπίτι δεν θα σας βοηθήσει αν μείνετε έξω. Εξετάστε το ενδεχόμενο δεύτερης εισόδου ή εξωτερικής απασφάλισης εγκεκριμένης για το συγκεκριμένο σύστημα· η υποστηριζόμενη εφεδρική μπαταρία έχει περιορισμένη χωρητικότητα.

Εφεδρική μπαταρία είναι διαθέσιμη μόνο σε διάταξη που την υποστηρίζει. Σε περίπτωση ηλεκτρικής κλειδαριάς, ελέγξτε επίσης την κατάστασή της μετά από διακοπή ρεύματος. Η αυτόματη απασφάλιση του σύρτη δεν απελευθερώνει από μόνη της έναν μπλοκαρισμένο μηχανισμό κίνησης.

Επιστροφή στα περιεχόμενα του άρθρου

Συντήρηση και συχνά προβλήματα

Ο τακτικός έλεγχος των στερεώσεων, των μεντεσέδων, των στοπ, της διάβρωσης, της ελεύθερης κίνησης, των προστατευτικών εξαρτημάτων και της απασφάλισης διατηρεί την πύλη σε καλή κατάσταση. Το διάστημα συντήρησης καθορίζεται από τις συστάσεις του κατασκευαστή και την ένταση χρήσης. Η συντήρηση γίνεται με αποσυνδεδεμένη την τροφοδοσία, συμπεριλαμβανομένης της εφεδρικής παροχής, και με τα φύλλα ασφαλισμένα· η μέθοδος λίπανσης προσαρμόζεται στα συγκεκριμένα εξαρτήματα.

Επιστροφή στα περιεχόμενα του άρθρου

Θα σας βοηθήσουμε να επιλέξετε τον κατάλληλο εξοπλισμό για την είσοδό σας

Στείλτε μας το μήκος και το κατά προσέγγιση βάρος κάθε φύλλου, τον τύπο πλήρωσης, τη θέση του άξονα του μεντεσέ σε σχέση με τον στύλο, την επιθυμητή γωνία και φωτογραφίες του χώρου. Θα σας συμβουλεύσουμε για την επιλογή μηχανισμού κίνησης και εξαρτημάτων· η συμβατότητα επιβεβαιώνεται από το διάγραμμα εγκατάστασης του ακριβούς μοντέλου και τις συνθήκες εγκατάστασης.
