NICE Toona Toona 4016P – μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο πλάτους έως 3 m και βάρους έως 800 kg, για μεγαλύτερο φορτίο
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
359,22 € με ΦΠΑ
| Βάρος |
|---|
| 10 kg |
Περιγραφή του προϊόντος NICE Toona Toona 4016P – μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο πλάτους έως 3 m και βάρους έως 800 kg, για μεγαλύτερο φορτίο
NICE Toona TO4016P είναι ένας αυτόνομος ηλεκτρομηχανικός κινητήρας για ένα φύλλο αυλόπορτας. Ο κινητήρας λειτουργεί με τάση 230 V AC από κατάλληλη μονάδα ελέγχου. Η αναφορά στην τάση του κινητήρα δεν αφορά την τροφοδοσία δικτύου της μονάδας ελέγχου.
Αξιολογήστε το βάρος και το μήκος ενός φύλλου μαζί, σύμφωνα με το διάγραμμα της NICE· οι δύο ακραίες τιμές που αναφέρονται για το μοντέλο δεν ισχύουν απαραίτητα ταυτόχρονα.
Η ενισχυμένη έκδοση έχει το δικό της διάγραμμα επιτρεπόμενου βάρους και μήκους φύλλου. Για την επιλογή, χρησιμοποιήστε αυτό το διάγραμμα για το ακριβές μοντέλο του κινητήρα.
Αν ο κινητήρας περιλαμβάνεται σε σετ με MC800/MCA5R30, χρησιμοποιήστε το εγχειρίδιο αυτής της πλακέτας. Για άλλο ή παλαιότερο σετ, επαληθεύστε τον πραγματικό τύπο της μονάδας ελέγχου.
| Γρήγορη πλοήγηση | |
|---|---|
| Αξεσουάρ | Όρια |
| Διάρκεια ζωής | Εγκατάσταση |
| Σύνδεση | Απασφάλιση |
| Προδιαγραφές | Συντήρηση |
| Αξεσουάρ – ακροδέκτες και πολικότητα | Εγχειρίδιο PDF |
- Μη αναστρέψιμος
- 230V
- Αργός
- Με μηχανικό στοπ και μικροδιακόπτη· ελέγξτε τις τελικές θέσεις σύμφωνα με την πραγματική έκδοση του κινητήρα
- Για μεγαλύτερο φορτίο - 3200N
Εύρος εφαρμογής
Το διάγραμμα της NICE δείχνει τις ακραίες τιμές των 800 kg και των 3 m για ένα φύλλο. Διαβάστε από την καμπύλη τον επιτρεπόμενο συνδυασμό τους· οι μέγιστες τιμές δεν μπορούν να χρησιμοποιούνται αυτομάτως ταυτόχρονα.
Διάρκεια ζωής και φορτίο
Για το μοντέλο TO4016P, η ενδεικτική διάρκεια ζωής είναι 50 000 έως 150 000 κύκλοι λειτουργίας. Εξαρτάται από το βάρος και το μήκος του φύλλου, την αντίσταση στην κίνηση, τη θερμοκρασία, τον άνεμο και τη συντήρηση. Δεν είναι δυνατό να προσδιοριστεί από αυτό το εύρος ο ακριβής αριθμός κύκλων για μια συγκεκριμένη αυλόπορτα.
Επιλογή μονάδας ελέγχου
NICE MC800/MCA5R30 είναι η τρέχουσα μονάδα ελέγχου και αντικαθιστά τα παλαιότερα A60, A400, A6 και A6F. Για έναν κινητήρα διατίθεται ακόμη και η MC200. Αν είναι ήδη εγκατεστημένη παλαιότερη μονάδα, χρησιμοποιήστε το εγχειρίδιο της πλακέτας που υπάρχει πράγματι.
Τρέχουσα διαθεσιμότητα
- NICE MC800 – για έναν ή δύο κινητήρες 230 V.
- NICE MC200 – για έναν κινητήρα 230 V.
Παλαιότερες συμβατές μονάδες – δεν κατασκευάζονται πλέον
I. Εγκατάσταση της πίσω βάσης στήριξης
Κολόνα και στερέωση των βάσεων: Για συνήθη στερέωση, συνιστούμε σταθερή κολόνα διατομής 120 × 120 mm. Η διατομή 100 × 100 mm είναι το ενδεικτικό ελάχιστο, μόνο εφόσον επαρκούν η αντοχή της κολόνας και της βάσης της, καθώς και η θέση του μεντεσέ.
Για διαφορετική διατομή ή μετατόπιση του μεντεσέ, προσαρμόστε την πίσω βάση ή χρησιμοποιήστε την επιμηκυμένη βάση PLA6. Οι διαστάσεις A και B πρέπει να αντιστοιχούν στη μετρημένη C και στη γωνία ανοίγματος· η σημασία τους φαίνεται στο διάγραμμα εγκατάστασης. Για άνοιγμα προς τα έξω απαιτείται επιμηκυμένη πίσω βάση· καθορίστε το μήκος της βάσει της γεωμετρίας εγκατάστασης και βεβαιωθείτε ότι το φύλλο κινείται ελεύθερα.
Σχέδιο ανοίγματος προς τα μέσα
Σχέδιο ανοίγματος προς τα έξω
Υπολογίστε τη θέση της πίσω βάσης χρησιμοποιώντας το Διάγραμμα, από το οποίο θα διαβάσετε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A καθώς και οι B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός κίνησης να λειτουργεί ομαλά, με γραμμική κίνηση.

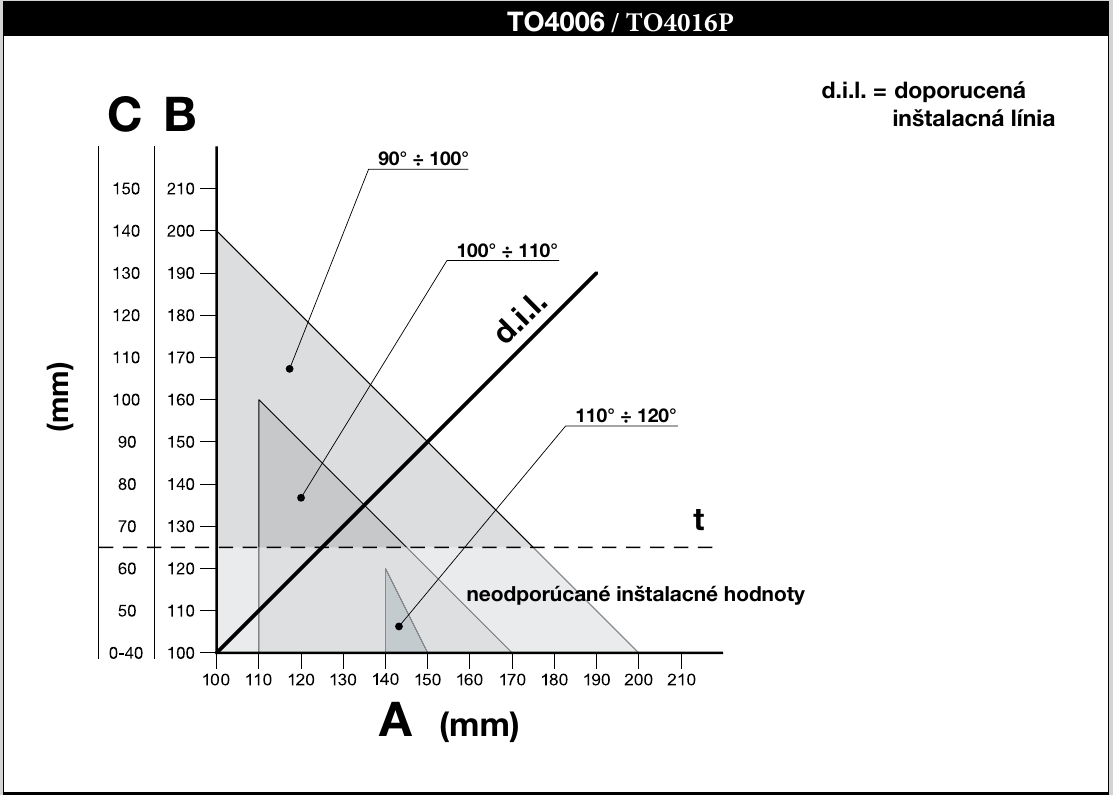

Διάγραμμα εγκατάστασης NICE Toona TO4006 / TO4016P
Παράδειγμα ανάγνωσης τιμών από το διάγραμμα
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το Σχέδιο
- Βρείτε στο διάγραμμα εγκατάστασης τη μετρημένη τιμή C και χαράξτε από αυτήν μια οριζόντια γραμμή. Στην παρακείμενη κλίμακα διαβάστε την αντίστοιχη διάσταση B.
- Η τομή με τη γραμμή d.i.l. (η συνιστώμενη γραμμή εγκατάστασης στο διάγραμμα NICE) καθορίζει τη μέγιστη γωνία ανοίγματος· από αυτήν διαβάστε κατακόρυφα τη διάσταση A. (η συνιστώμενη γραμμή εγκατάστασης στο διάγραμμα NICE) καθορίζει τη μέγιστη γωνία ανοίγματος· από αυτήν διαβάστε κατακόρυφα τη διάσταση A.
- Μη χρησιμοποιείτε τη διάσταση B κάτω από τη διακεκομμένη γραμμή t· η NICE δεν συνιστά αυτή την περιοχή του διαγράμματος.
- Αν η γωνία ανοίγματος δεν είναι κατάλληλη, προσαρμόστε το A και, αν χρειάζεται, και το B, ώστε να είναι περίπου ίσα. Στη συνέχεια, ελέγξτε ξανά ολόκληρη την κίνηση του φύλλου.
Πριν στερεώσετε τη βάση σε κολόνα ή τοίχο, πρέπει να την κοντύνετε στο απαιτούμενο μήκος, που αντιστοιχεί στις διαστάσεις A και B και συγκολλήστε την στην πλάκα στερέωσης.
1. Κόψτε το στήριγμα στο επιθυμητό μήκος
2. Συγκολλήστε το κοντύτερο στήριγμα στην πλάκα στερέωσης
Το παρεχόμενο πίσω στήριγμα έχει μήκος 150 mm. Πριν το κοντύνετε και το συγκολλήσετε, βεβαιωθείτε ότι επιτρέπει την τήρηση των διαστάσεων A και B για την κολόνα σας· αν χρειάζεται, χρησιμοποιήστε επιμηκυμένο στήριγμα. Πριν στερεώσετε το πίσω στήριγμα, βεβαιωθείτε ότι το μπροστινό στήριγμα θα τοποθετηθεί σε σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω στηρίγματος, όπως φαίνεται στην εικόνα. Πριν το κοντύνετε και το συγκολλήσετε, ελέγξτε αν επιτρέπει την τήρηση των διαστάσεων A και B για τον στύλο σας· αν χρειάζεται, χρησιμοποιήστε επιμηκυμένο στήριγμα.
Πριν στερεώσετε το πίσω στήριγμα, ελέγξτε ότι το μπροστινό στήριγμα θα βρίσκεται στο σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω στηρίγματος, όπως φαίνεται στην εικόνα.
Σύμφωνα με το σχέδιο της NICE, η υψομετρική διαφορά των στηριγμάτων είναι F = 34 mm. Πριν από τη συγκόλληση, επαληθεύστε τη διάσταση και στα στηρίγματα που παραλάβατε.
Εφόσον όλα είναι εντάξει, στερεώστε το πίσω στήριγμα στον στύλο ή στον τοίχο με βίδες, ούπα και ροδέλες.
II. Τοποθέτηση του μπροστινού στηρίγματος στερέωσης
Τοποθετήστε το μπροστινό στήριγμα σύμφωνα με τις διαστάσεις A, D και E. Για το TO4016P, ο πίνακας εγκατάστασης ορίζει D = 695 mm· επιλέξτε την αντίστοιχη τιμή E με βάση τη μετρημένη τιμή A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
Στη συσκευασία περιλαμβάνεται στήριγμα για συγκόλληση. Αν θέλετε στήριγμα για βιδωτή στερέωση, συνιστούμε να παραγγείλετε το εναλλακτικό στήριγμα για βιδωτή στερέωση NICE PLA8.
- Υπολογίστε από τον πίνακα την τιμή E
- Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των στηριγμάτων (προβολή εικόνας)
- Στερεώστε το στήριγμα στο φύλλο (αν το συγκολλάτε, συνιστούμε προς το παρόν να το ποντάρετε μόνο με λίγες συγκολλήσεις)
III. Τοποθέτηση του μηχανισμού κίνησης της πύλης στο πίσω στήριγμα
- Στερεώστε τον κινητήρα στο στήριγμα όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο του πίσω στηρίγματος, τη ροδέλα και το παξιμάδι.
- Σφίξτε εντελώς το παξιμάδι και στη συνέχεια χαλαρώστε το κατά 1/10 της στροφής, ώστε να μπορεί ο μηχανισμός κίνησης της πύλης να περιστρέφεται
IV. Τοποθέτηση του μηχανισμού κίνησης της πύλης στο μπροστινό στήριγμα
- Στερεώστε τον μηχανισμό στο στήριγμα όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο και τη ροδέλα.
- Σφίξτε εντελώς τον πείρο
V. Τερματικές θέσεις και μικροδιακόπτης
Ο κινητήρας 230 V διαθέτει μηχανικό αναστολέα με μικροδιακόπτη, ο οποίος διακόπτει την τροφοδοσία του κινητήρα όταν έρθει σε επαφή με τον πείρο. Με αποσυνδεδεμένη την τροφοδοσία, ο εγκαταστάτης πρέπει να ελέγξει τον πραγματικό εξοπλισμό τερματισμού του παρεχόμενου μηχανισμού, να ρυθμίσει τις τερματικές θέσεις και, πριν από τη χρήση, να δοκιμάσει την κίνηση και τα στοιχεία ασφαλείας σύμφωνα με τις οδηγίες της μονάδας ελέγχου που χρησιμοποιείται.
Καλωδίωση και σύνδεση κινητήρα
Πριν από τη σύνδεση, αποσυνδέστε την ηλεκτρική τροφοδοσία. Η τάση 230 V AC είναι η τάση του κινητήρα· η τροφοδοσία της μονάδας ελέγχου και οι έξοδοι των παρελκομένων εξετάζονται ξεχωριστά. Στον κινητήρα επισημαίνονται οι ακροδέκτες AP / COM / CH και η προστατευτική γείωση. Πραγματοποιήστε τη σύνδεση, ελέγξτε τη φορά κίνησης και τους μικροδιακόπτες σύμφωνα με το αυθεντικό σχέδιο της NICE και τις οδηγίες της μονάδας ελέγχου που χρησιμοποιείται. Για άνοιγμα προς τα έξω, σύμφωνα με τη NICE, αντιστρέψτε τους αγωγούς κατεύθυνσης· ο προστατευτικός αγωγός παραμένει στη θέση του.
Μετά τη σύνδεση, ελέγξτε τη φορά κίνησης, τις θέσεις ακινητοποίησης και τα στοιχεία ασφαλείας σύμφωνα με το εγχειρίδιο της συγκεκριμένης μονάδας ελέγχου. Η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να πραγματοποιούνται από αρμόδιο και κατάλληλα καταρτισμένο άτομο.
Σύνδεση παρελκομένων στην MC800 με πλακέτα MCA5R30
Η ακόλουθη σύνδεση ισχύει για την MC800/MCA5R30 σε σετ με αυτή τη μονάδα ελέγχου. Οι ακροδέκτες των παρελκομένων ανήκουν στη μονάδα ελέγχου, όχι στον ίδιο τον κινητήρα. Για άλλη μονάδα ελέγχου, χρησιμοποιήστε το αντίστοιχο διάγραμμά της. Πριν από την εργασία, αποσυνδέστε την τροφοδοσία από το δίκτυο.
| Παρελκόμενα | Ακροδέκτες, τροφοδοσία και πολικότητα |
|---|---|
Βοηθητική τροφοδοσία | Στην MCA5R30 υπάρχει ακροδέκτης 3 = 0 V (−) και ακροδέκτης 4 = +24 V DC και κοινό σημείο εισόδων. Για τα τροφοδοτούμενα παρελκόμενα, το συνολικό επιτρεπόμενο όριο είναι 200 mA· ελέγξτε την κατανάλωση και την επιτρεπόμενη τάση κάθε προϊόντος. |
Φωτοκύτταρα με ρελέ EPM | Με απενεργοποιημένη τη λειτουργία Standby και χωρίς φωτοέλεγχο, τροφοδοτήστε τον πομπό TX και τον δέκτη RX από τον ακροδέκτη 4 (+24 V DC) και ακροδέκτη 3 (−). Επαφή χωρίς δυναμικό C–NC του δέκτη συνδέστε ανάμεσα στον 4 (κοινός) και την αντίστοιχη είσοδο 8/PHOTO, 9/PHOTO1 ή 10/PHOTO2. Η επαφή δεν έχει πολικότητα +/−. Οι είσοδοι AUX πρέπει να ρυθμιστούν σε λειτουργία φωτοκυττάρων με ρελέ· στη λειτουργία τερματικών διακοπτών έχουν διαφορετική σημασία. |
EPM με ενεργοποιημένη τη λειτουργία Standby | Σύμφωνα με το διάγραμμα MCA5R30, τροφοδοτήστε τόσο το TX όσο και το RX μεταξύ του ακροδέκτη 4 (+24 V DC) και του ακροδέκτη 5 (OutSTB, διακοπτόμενη επιστροφή). Στα φωτοκύτταρα EPM ισχύει: 1 = +, 2 = επιστροφή. Το OutSTB είναι 24 V, έως 4 W και απενεργοποιείται σε λειτουργία Standby· μην χρησιμοποιείτε τον ακροδέκτη 5 ως μόνιμο αρνητικό πόλο. Η επαφή RX C–NC συνδέεται μεταξύ του ακροδέκτη 4 και της αντίστοιχης εισόδου PHOTO. |
EPM με φωτοέλεγχο | Σύμφωνα με το διάγραμμα φωτοελέγχου, συνδέστε TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Ο δέκτης τροφοδοτείται μόνιμα: RX 1 → 4 (+), RX 2 → 3 (−). Η επαφή RX C–NC παραμένει συνδεδεμένη μεταξύ του ακροδέκτη 4 και της αντίστοιχης εισόδου PHOTO. Μην υπερφορτώνετε το OutSTB και μην το χρησιμοποιείτε ταυτόχρονα για άλλο φορτίο· μετά τη σύνδεση εκτελέστε εκμάθηση και δοκιμή της λειτουργίας ασφαλείας. |
Φωτοκύτταρα BlueBUS | Συμβατά EPMB συνδέστε τα με δύο αγωγούς στους ακροδέκτες 6 και 7 BlueBUS. + και − χωρίς διάκριση πολικότητας. Ρυθμίστε τη διεύθυνση και, μετά την προσθήκη ή αφαίρεση στοιχείου, εκκινήστε την εκμάθηση συσκευών. |
Επαφές STOP και εντολών | Είσοδος χωρίς τάση 12/STOP δέχεται, ανάλογα με το συνδεδεμένο στοιχείο, NO, NC ή 8,2 kΩ· η κατάσταση εκμαθαίνεται. 13/SbS, 14/OPEN και 15/CLOSE χρησιμοποιούν επαφή NO προς τον ακροδέκτη 4 (κοινός). Αυτές οι επαφές δεν έχουν πολικότητα +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. Ισχύει επίσης για το ρελέ διακόπτη με κλειδί ή εξωτερικού δέκτη. |
Φάρος ELAC | NICE ELAC συνδέστε τον στην έξοδο FLASH που προορίζεται για ανεξάρτητο φάρο με ενσωματωμένο αναβόσβημα: διακοπτόμενη έξοδος 120/250 V AC, έως 21 W. Πρόκειται για έξοδο τάσης δικτύου· δεν έχει πολικότητα +/−. Δεν πρέπει να συγχέεται με τους ακροδέκτες 24 V των παρελκομένων. |
Ηλεκτρική κλειδαριά | Ακροδέκτες 1–2 / EL: 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει πολικότητα +/−· ελέγξτε τις προδιαγραφές της κλειδαριάς. |
Ραδιοφωνικός δέκτης | OXIBD τοποθετείται στην υποδοχή SM· μην χρησιμοποιείτε γι' αυτόν τους ακροδέκτες τροφοδοσίας 3/4 ή το BlueBUS. Η κεραία συνδέεται σύμφωνα με τις οδηγίες του δέκτη, όχι σύμφωνα με τους ακροδέκτες του κινητήρα. |
Αν οι είσοδοι AUX 8–11 χρησιμοποιούνται για τερματικούς διακόπτες, η λειτουργία τους διαφέρει από εκείνη των εισόδων PHOTO. Αν αλλάξετε τα φωτοκύτταρα ή τη συνδεσμολογία, επαναλάβετε την αντίστοιχη εκμάθηση και δοκιμάστε τη διακοπή και την απόκριση της πύλης. Αναλυτικές οδηγίες θα βρείτε στο εγχειρίδιο της μονάδας ελέγχου MC800.
Φωτοκύτταρα με ρελέ σε λειτουργία Standby
Φωτοκύτταρα με ρελέ και φωτοέλεγχο
Παρελκόμενα ανάλογα με τη μονάδα ελέγχου
Επιλέξτε προαιρετικά παρελκόμενα ανάλογα με τη μονάδα ελέγχου της συγκεκριμένης διάταξης. Πριν από την παραγγελία, ελέγξτε την τάση, τις εισόδους, τον δέκτη και τον τύπο σύνδεσής της:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου |
Ηλεκτρονική μονάδα ελέγχου του μηχανισμού κίνησης. |
|
| Φάρος | Επισημαίνει την κίνηση της πύλης. Το μοντέλο ELAC διαθέτει ενσωματωμένη κεραία· αν συνδεθεί σωστά, μπορεί να βελτιώσει τη λήψη του τηλεχειριστηρίου. |
Επιλέξτε άλλον φάρο ανάλογα με την τάση και την επιτρεπόμενη φόρτιση της εξόδου της πραγματικής μονάδας ελέγχου. |
| Φωτοκύτταρα |
Τα φωτοκύτταρα βοηθούν στον εντοπισμό εμποδίων· η απόκριση της πύλης εξαρτάται από τη συνδεσμολογία και τη ρύθμιση της μονάδας ελέγχου. Στη MC800 τα φωτοκύτταρα με επαφή και τα φωτοκύτταρα BlueBUS συνδέονται σε διαφορετικές εισόδους. Καθορίστε τον αριθμό ζευγών και τον τρόπο χρήσης τους με βάση την πραγματική πλακέτα. |
|
| Τηλεχειριστήριο | Για τον απομακρυσμένο χειρισμό της πύλης. Επιλέξτε τύπο και κωδικοποίηση τηλεχειριστηρίου ανάλογα με τον δέκτη που είναι εγκατεστημένος στη μονάδα ελέγχου που χρησιμοποιείται. |
|
| Δέκτης |
Για τηλεχειρισμό της πύλης. Πριν από την επιλογή, ελέγξτε τον σύνδεσμο και την υποστηριζόμενη κωδικοποίηση της συγκεκριμένης πλακέτας. |
|
| Κεραία |
Για καλύτερη εμβέλεια του τηλεχειριστηρίου. |
|
| Πληκτρολόγιο | Άνοιγμα της πύλης με κωδικό, χωρίς τηλεχειριστήριο. Για τα μοντέλα BlueBUS, ελέγξτε αν η συγκεκριμένη μονάδα ελέγχου τα υποστηρίζει ως συσκευές εντολής. | |
| Διακόπτης με κλειδί | Έλεγχος με κλειδί μέσω κατάλληλης εισόδου εντολής της μονάδας ελέγχου· επιλέξτε τη θέση εγκατάστασης με βάση την καλωδίωση. | |
| Αναγνώστες καρτών | Πρόσβαση με κάρτα ή μπρελόκ. Το ETPB απαιτεί μονάδα ελέγχου με BlueBUS που να υποστηρίζει συσκευές εντολής. |
|
| Ηλεκτρικές κλειδαριές | Η ηλεκτρική κλειδαριά ασφαλίζει το φύλλο της πύλης στην κλειστή θέση. Επιλέξτε κατάλληλη κλειδαριά και τρόπο ελέγχου βάσει της πύλης, της τάσης και της εξόδου της μονάδας ελέγχου που χρησιμοποιείται. |
|
Χειροκίνητη απασφάλιση του μηχανισμού
Απασφαλίστε ή ασφαλίστε τον μηχανισμό μόνο όταν το φύλλο της πύλης είναι ακίνητο. Αν η πύλη διαθέτει ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα. Σε περίπτωση βλάβης, αποσυνδέστε την τροφοδοσία.
- Σύρετε το προστατευτικό κάλυμμα, εισαγάγετε το παρεχόμενο κλειδί και περιστρέψτε το δεξιόστροφα.
- Ανασηκώστε τον μοχλό απασφάλισης και μετακινήστε το φύλλο της πύλης με το χέρι.
- Για να ασφαλίσετε ξανά τον μηχανισμό, κατεβάστε τον μοχλό, περιστρέψτε το κλειδί αριστερόστροφα, αφαιρέστε το και κλείστε το κάλυμμα.
Πριν από την επανεκκίνηση, βεβαιωθείτε ότι ο μηχανισμός είναι ασφαλισμένος και ότι δεν βρίσκεται κανείς στη διαδρομή της πύλης.
Έλεγχος και συντήρηση
Φροντίστε να γίνεται επαγγελματικός έλεγχος του μηχανισμού τουλάχιστον κάθε 6 μήνες· σε περίπτωση εντατικής χρήσης, ενδέχεται να απαιτείται συχνότερος έλεγχος. Με αποσυνδεδεμένη την τροφοδοσία, ο τεχνικός ελέγχει τη στερέωση, τη διάβρωση, τη φθορά και τη λίπανση του κοχλία και του παξιμαδιού οδήγησης, και στη συνέχεια δοκιμάζει την κίνηση και τα στοιχεία ασφαλείας. Αν η πύλη παρουσιάζει ασυνήθιστη συμπεριφορά, μην επιχειρήσετε να την επισκευάσετε μόνοι σας· απευθυνθείτε στην εταιρεία εγκατάστασης.
Τεχνικά χαρακτηριστικά
| Παράμετρος | Τιμή |
|---|---|
Μοντέλο | TO4016P |
Κινητήρας κίνησης | 230 V AC |
Μέγιστη / ονομαστική κατανάλωση ρεύματος | 1,7 A / 1,2 A |
Μέγιστη / ονομαστική ισχύς εισόδου | 385 W / 220 W |
Πυκνωτής στον κινητήρα | 12 µF |
Διαδρομή | 350 mm |
Ταχύτητα χωρίς φορτίο | 0,013 m/s |
Ταχύτητα υπό φορτίο | 0,010 m/s |
Μέγιστη / ονομαστική δύναμη | 3 200 N / 800 N |
Κύκλοι ανά ώρα στην ονομαστική δύναμη | 46 |
Βαθμός προστασίας | IP44 |
Θερμοκρασία λειτουργίας | −20 έως +50 °C |
Θερμική προστασία | 140 °C |
Κλάση μόνωσης | F |
Ενδεικτική διάρκεια ζωής σύμφωνα με τη NICE | 50 000 έως 150 000 κύκλοι λειτουργίας |
Συνολικές διαστάσεις (μήκος × πλάτος × ύψος) | 820 × 115 × 105 mm |
Βάρος κινητήρα | 6 kg |
Εγχειρίδιο εγκατάστασης NICE Toona · Τεχνικό παράρτημα για το TO4016P. Ο προγραμματισμός, η εκμάθηση θέσεων και τα παρελκόμενα καλύπτονται στο εγχειρίδιο της πραγματικής μονάδας ελέγχου.
