NICE MC800 – μονάδα ελέγχου για δύο μοτέρ 230 V με πλακέτα MCA5R30
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
207,70 € με ΦΠΑ
| Βάρος |
|---|
| 1,00 kg |
Περιγραφή του προϊόντος NICE MC800 – μονάδα ελέγχου για δύο μοτέρ 230 V με πλακέτα MCA5R30
Σύνδεση και ρύθμιση του NICE MC800 με την πλακέτα MCA5R30
NICE MC800 ελέγχει έναν ή δύο μηχανισμούς κίνησης ανοιγόμενης αυλόπορτας 230 V AC και αποτελεί συνέχεια της παλαιότερης μονάδας ελέγχου NICE Mindy A60. Αυτή η έκδοση διαθέτει πλακέτα MCA5R30. Σε αυτήν θα βρείτε την έξοδο OutSTB και το κουμπί Aux PRG· το παλαιότερο εγχειρίδιο για την πλακέτα MCA5 με OGI και Photo PRG δεν ισχύει για αυτά τα σημεία.
Για ένα φύλλο χρησιμοποιείται το M2. Για δύο φύλλα, το M2 ανοίγει πρώτο και το M1 κλείνει πρώτο. Η τροφοδοσία της μονάδας ελέγχου 230 V AC, η τάση των μοτέρ 230 V AC και οι έξοδοι χαμηλής τάσης για τα παρελκόμενα είναι ξεχωριστά κυκλώματα.
Πριν από τη σύνδεση: ελέγξτε την ένδειξη στην πλακέτα για να επιβεβαιώσετε ότι πρόκειται για MCA5R30, αποσυνδέστε την τροφοδοσία δικτύου και κατά τη διάρκεια της εργασίας ασφαλίστε την πόρτα ώστε να μην μπορεί να κινηθεί απρόσμενα. Μετά την ολοκλήρωση, ελέγξτε τα φωτοκύτταρα, το STOP και όλες τις εντολές.
Μηχανισμοί κίνησης και παρελκόμενα
| Τι | Γιατί | Τύπος |
|---|---|---|
| Προειδοποιητικός φάρος | Με το αναβόσβημά του προειδοποιεί ότι η πόρτα κινείται, ιδιαίτερα σε έξοδο με περιορισμένη ορατότητα. |
|
| Φωτοκύτταρα | Ανιχνεύουν εμπόδια στην περιοχή κίνησης της πόρτας και ενεργοποιούν την κατάλληλη αντίδραση ασφαλείας. |
|
| Τηλεχειριστήριο | Απομακρυσμένο άνοιγμα και κλείσιμο της πόρτας. |
|
| Δέκτης | Λαμβάνει εντολές από τα τηλεχειριστήρια· τοποθετείται μία μονάδα στην υποδοχή SM. |
|
| Προγραμματισμός σέρβις | Προηγμένες ρυθμίσεις και διαγνωστικός έλεγχος της μονάδας ελέγχου. |
|
| Κεραία | Βοηθά στην αύξηση της εμβέλειας του ασύρματου χειρισμού. |
|
| Πληκτρολόγιο | Επιτρέπει την εισαγωγή εντολής με κωδικό, χωρίς τηλεχειριστήριο. |
|
| Διακόπτης με κλειδί | Χειρισμός της πόρτας με κλειδί από σταθερό σημείο. |
|
Παράδειγμα συμβατού μηχανισμού κίνησης 230 V είναι ο NICE HY7005. Επιλέξτε τον κατάλληλο κινητήρα με βάση τις διαστάσεις, το βάρος και τον μηχανισμό του φύλλου.
Τοποθέτηση του κουτιού και καλωδίωση

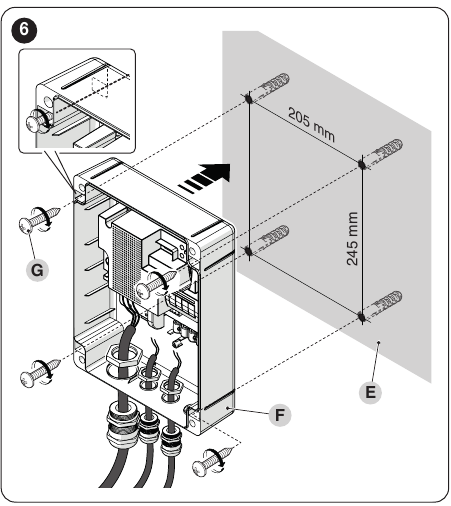

Οι αυθεντικές εικόνες της NICE δείχνουν την τοποθέτηση του κουτιού και τη διέλευση των καλωδίων από κατάλληλους στυπιοθλίπτες. Κάντε κλικ στην εικόνα για μεγέθυνση.
Στερεώστε το κουτί σε σταθερή κατακόρυφη επιφάνεια. Η απόσταση μεταξύ των οπών στερέωσης είναι 205 × 245 mm. Μετά τη σύνδεση, στερεώστε τα καλώδια τροφοδοσίας με σφιγκτήρα, ώστε να μην ασκείται τάση στους ακροδέκτες. Προστατεύστε τις εισόδους των καλωδίων από το νερό.
| Κύκλωμα | Καλώδιο και μήκος |
|---|---|
| Τροφοδοσία μονάδας ελέγχου | 3 × 1,5 mm² έως 30 m· για μεγαλύτερη διαδρομή, ο κατασκευαστής συνιστά 3 × 2,5 mm² και γείωση στον αυτοματισμό. |
| Κάθε κινητήρας | 4 × 1,5 mm² συμπεριλαμβανομένου του PE, έως 10 m· πυκνωτής ανάλογα με τον κινητήρα. |
| Προειδοποιητικός φάρος | 2 × 1,5 mm² έως 20 m, με μόνωση κατάλληλη για τάση δικτύου. |
| BlueBUS | 2 × 0,5 mm² έως 20 m· για 20–40 m, 2 × 1 mm². |
| Κεραία | Ομοαξονικό RG58 έως 20 m, με συνιστώμενο μήκος μικρότερο από 5 m. |
| Διακόπτης με κλειδί | Δύο καλώδια 2 × 0,5 mm² έως 50 m. |
| Ηλεκτρική κλειδαριά | 2 × 1 mm² έως 10 m. |
Πλακέτα, ακροδέκτες και συνδέσεις

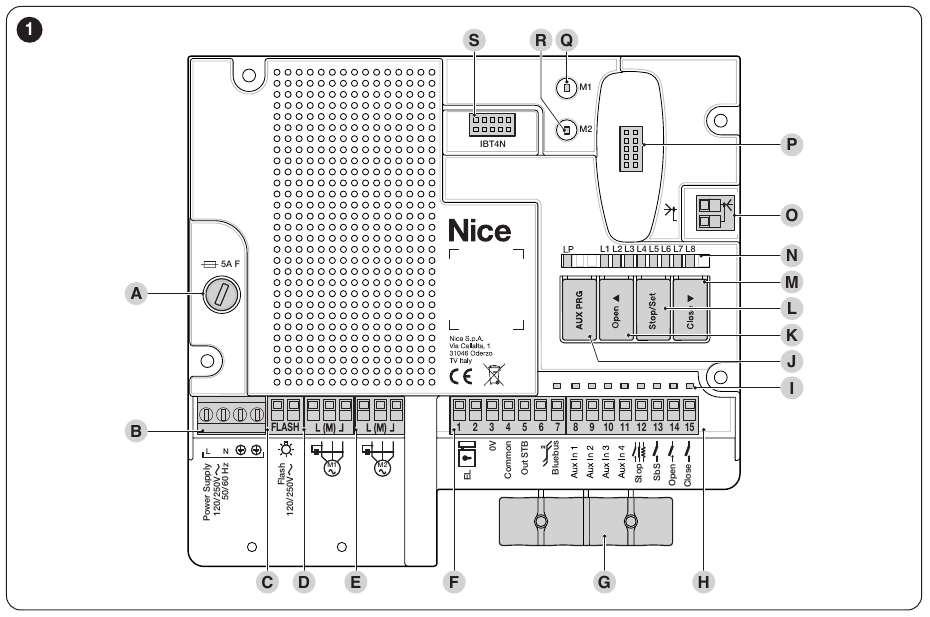

Η εικόνα δείχνει την πλακέτα MCA5R30: ασφάλεια A, τροφοδοσία B, FLASH C, κινητήρες D/E, ακροδέκτες χαμηλής τάσης F/H, Aux PRG J, κουμπιά K–M, υποδοχή SM P και υποδοχή IBT4N S. Κάντε κλικ στην εικόνα για μεγέθυνση.
| Ακροδέκτης | Σκοπός | Σύνδεση |
|---|---|---|
| L / N / PE | Τροφοδοσία 230 V AC | Συνδέστε τον αγωγό προστασίας PE και στους κινητήρες, σύμφωνα με τις οδηγίες τους. |
| M1 / M2 | Δύο κινητήρες 230 V AC | OPEN – COMMON – CLOSE σύμφωνα με τη σήμανση. Με έναν κινητήρα, χρησιμοποιείται μόνο το M2. |
| FLASH | Φάρος | Εναλλασσόμενη τάση δικτύου, μέγ. 21 W· για παράδειγμα NICE ELAC. |
| 1–2 / EL | Ηλεκτρική κλειδαριά | 12 V AC, μέγ. 15 VA. |
| 3 / 4 | Εξαρτήματα | Ακροδέκτης 3 = 0 V (−), ακροδέκτης 4 = κοινό +24 V DC (+)· συνολική κατανάλωση έως 200 mA. |
| 5 / OutSTB | Τροφοδοσία φωτοκυττάρων με ρελέ | 24 V, μέγ. 4 W· απενεργοποιείται σε λειτουργία Standby. Δεν είναι OGI της παλιάς πλακέτας. |
| 6–7 | BlueBUS | Δύο αγωγοί, συνδεδεμένοι παράλληλα, χωρίς πολικότητα. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Σε λειτουργία φωτοκυττάρων με ρελέ· σε λειτουργία τερματικών διακοπτών FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 ή STOP | Σε λειτουργία τερματικών διακοπτών, FCC2· σε λειτουργία φωτοκυττάρων, πρόσθετο STOP. |
| 12 / STOP | Είσοδος ασφαλείας | NO, NC ή 8,2 kΩ, ανάλογα με τον συνδυασμό. |
| 13 / SbS | Βηματική λειτουργία | Επαφή NO χωρίς δυναμικό, σε σχέση με τον ακροδέκτη 4. |
| 14 / OPEN | Άνοιγμα | Επαφή NO χωρίς δυναμικό, σε σχέση με τον ακροδέκτη 4. |
| 15 / CLOSE | Κλείσιμο | Επαφή NO χωρίς δυναμικό, σε σχέση με τον ακροδέκτη 4· η λειτουργία μπορεί να αλλάξει σε μερικό άνοιγμα. |
Για NICE EKS χρησιμοποιήστε την επαφή C–NO. Μην εφαρμόζετε εξωτερική τάση στις εισόδους εντολών. Συνδέστε την κεραία OXIBD απευθείας στον δέκτη· η κεραία δεν αποτελεί μέρος του κυκλώματος του φάρου FLASH.
Φωτοκύτταρα, φωτοδοκιμή και STOP
Επιλέξτε τη συνδεσμολογία ανάλογα με τον πραγματικό τύπο των φωτοκυττάρων και την κατάσταση Standby. TX είναι ο πομπός και RX ο δέκτης. Το EPM διαθέτει επαφή ρελέ C–NC· το EPMB χρησιμοποιεί δισύρματο BlueBUS. Οι αριθμοί ακροδεκτών σε φωτοκύτταρα άλλου τύπου ενδέχεται να διαφέρουν.
Φωτοκύτταρα EPM με ρελέ
Εικόνα 7 NICE: συνδυασμένη συνδεσμολογία με ενεργοποιημένο το Standby· η τροφοδοσία των φωτοκυττάρων με ρελέ περνά μέσω του OutSTB. Κάντε κλικ στην εικόνα για μεγέθυνση.
Ένα ζεύγος EPM χωρίς φωτοδοκιμή, με απενεργοποιημένο Standby: τροφοδοτήστε τα TX και RX από τους ακροδέκτες 3/4· συνδέστε την επαφή C–NC του RX μεταξύ των 4/COMMON και 8/PHOTO. Για το NICE EPM ισχύει η ακόλουθη γεφύρωση:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1· γεφύρωση με RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Σε φωτοκύτταρα άλλου τύπου με ρελέ, οι αριθμοί των ακροδεκτών τους ενδέχεται να διαφέρουν. Η έξοδος 5 έχει στο MCA5R30 τη λειτουργία OutSTB και όχι OGI.
Εικόνα 10 NICE: συνδεσμολογία φωτοδοκιμής· η έξοδος 5 έχει λειτουργία OutSTB, δεν είναι OGI. Κάντε κλικ στην εικόνα για μεγέθυνση.
Για τη φωτοδοκιμή σύμφωνα με την εικόνα 10, συνδέστε το TX 1 στον ακροδέκτη 4 του MC800 και το TX 2 στον ακροδέκτη 5. Το RX εξακολουθεί να τροφοδοτείται από τους ακροδέκτες 3/4 και η επαφή C–NC του συνδέεται στην επιλεγμένη είσοδο PHOTO. Μη χρησιμοποιείτε ταυτόχρονα την έξοδο 5 για άλλο φορτίο. Μετά την αλλαγή της συνδεσμολογίας, επαναλάβετε την εκμάθηση των συσκευών και δοκιμάστε το φωτοκύτταρο κατά την κίνηση.
Aux PRG και LP: Για φωτοκύτταρα με ρελέ, η LP πρέπει να είναι αναμμένη· όταν οι είσοδοι AUX χρησιμοποιούνται ως τερματικοί διακόπτες, πρέπει να είναι σβηστή. Αφήστε τις αχρησιμοποίητες εισόδους AUX ελεύθερες. Μετά την αλλαγή, ελέγξτε την τελική κατάσταση της LP και επαναλάβετε την εκμάθηση των συσκευών.
BlueBUS και διευθυνσιοδότηση
Συνδέστε τα φωτοκύτταρα BlueBUS με δύο αγωγούς στους ακροδέκτες 6–7, χωρίς πολικότητα. Αν οι είσοδοι AUX1–4 χρησιμοποιούνται για τους τερματικούς διακόπτες των μηχανισμών κίνησης, ρυθμίστε το Aux PRG ώστε η LP να μην είναι αναμμένη: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 και AUX4/11 = FCC2. Συνδέστε τις επαφές των τερματικών διακοπτών σε σχέση με τον κοινό ακροδέκτη 4· αφήστε τις αχρησιμοποίητες εισόδους ελεύθερες.

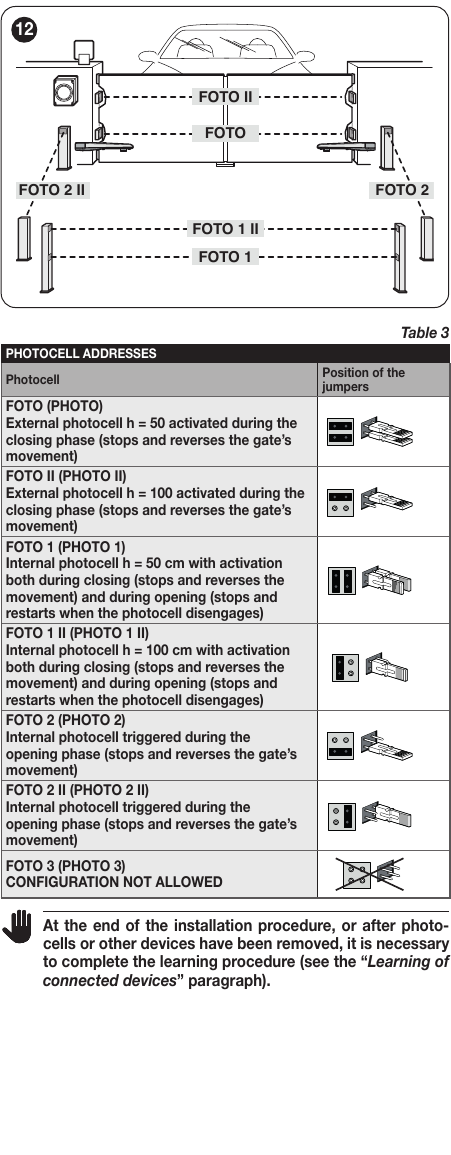

Αυθεντικός πίνακας 3, μαζί με τις θέσεις των γεφυρών: ίδια διεύθυνση στο TX και στο RX ενός ζεύγους, διαφορετική διεύθυνση για το επόμενο ζεύγος. Κάντε κλικ στην εικόνα για μεγέθυνση.
| Διεύθυνση | Αντίδραση |
|---|---|
| FOTO / FOTO II | Κατά το κλείσιμο, σταματά και αντιστρέφει την κατεύθυνση. |
| FOTO 1 / FOTO 1 II | Κατά το κλείσιμο, σταματά και αντιστρέφει την κατεύθυνση· κατά το άνοιγμα, σταματά και συνεχίζει μόλις ελευθερωθεί η δέσμη. |
| FOTO 2 / FOTO 2 II | Κατά το άνοιγμα, σταματά και αντιστρέφει την κατεύθυνση. |
| FOTO 3 | Μη επιτρεπόμενη διαμόρφωση για το MC800. |
Η χωρητικότητα του BlueBUS είναι έως 15 μονάδες φορτίου, όχι αυτομάτως 15 ζεύγη φωτοκυττάρων. Μετά την προσθήκη ή την αντικατάσταση συσκευής, εκτελέστε νέα εκμάθηση.
Συνδεσμολογία εισόδου STOP
| Συσκευές | Συνδεσμολογία |
|---|---|
| Πολλαπλές επαφές NO | Παράλληλα. |
| Πολλαπλές επαφές NC | Σε σειρά. |
| Δύο ακμές 8,2 kΩ | Παράλληλα· για περισσότερες από δύο συσκευές, συνδέστε τις διαδοχικά με μία μόνο τελική αντίσταση 8,2 kΩ. |
| NO + NC | Σύμφωνα με τον πίνακα 2 της NICE, παράλληλα, με αντίσταση 8,2 kΩ σε σειρά με το NC· επιτρέπει επίσης συνδυασμό NO, NC και ακμής 8,2 kΩ. |
Κατά την εκμάθηση, το STOP αποθηκεύει την κατάσταση των συνδεδεμένων συσκευών. Στη συνέχεια, μια αλλαγή προκαλεί διακοπή με σύντομη αντίστροφη κίνηση. Μη βραχυκυκλώνετε την είσοδο αντί να αντιμετωπίσετε τη βλάβη.
Απλοποιημένη διαδικασία συνδεσμολογίας και ρύθμισης MC800/MCA5R30
Αυτή η διαδικασία περιγράφει την πλακέτα MCA5R30 με ένα ζεύγος φωτοκυττάρων EPM με ρελέ στην είσοδο PHOTO, το οποίο προστατεύει κατά το κλείσιμο. Για BlueBUS ή περισσότερα ζεύγη, χρησιμοποιήστε το αντίστοιχο διάγραμμα παραπάνω.
Βήμα 0. Καλωδίωση
Συνδέστε την παροχή L/N/PE, τους κινητήρες 230 V AC M1/M2, τους πυκνωτές και τον φάρο σύμφωνα με τους ακροδέκτες της πλακέτας. Για μονόφυλλη πόρτα, το M1 παραμένει αχρησιμοποίητο. Συνδέστε τα φωτοκύτταρα σύμφωνα με τη λειτουργία που επιλέξατε παραπάνω· σε EPM χωρίς δοκιμή φωτοκυττάρων και με απενεργοποιημένο Standby, συνδέστε τα 3/4 στο TX/RX και την επαφή RX 4–5 μεταξύ 4/COMMON και 8/PHOTO.
Βήμα 1. Επαναφορά μόνο εάν θέλετε συνειδητά να επανέλθετε στις εργοστασιακές ρυθμίσεις
Σε νέα εγκατάσταση, δεν χρειάζεται να κάνετε επαναφορά στη μονάδα ελέγχου «για καλό και για κακό». Εάν θέλετε να διαγράψετε τις προσαρμοσμένες ρυθμίσεις, ακολουθήστε τη διαδικασία επαναφοράς και, στη συνέχεια, εκτελέστε ξανά την εκμάθηση των συσκευών και της διαδρομής.
Βήμα 2. Επιλέξτε τη λειτουργία AUX και Standby
Στην πλακέτα MCA5R30 υπάρχει το κουμπί Aux PRG. Για φωτοκύτταρα με ρελέ, βεβαιωθείτε ότι η LP είναι αναμμένη· για AUX ως τερματικούς διακόπτες, ότι η LP είναι σβηστή. Για σύνδεση με ρελέ, επιλέξτε το διάγραμμα ανάλογα με το αν το Standby. Η επιλογή AUX από μόνη της δεν υποκαθιστά τη σωστή τροφοδοσία TX/RX.
Μετά την τροφοδοσία, η πράσινη λυχνία LED BlueBUS πρέπει να αναβοσβήνει τακτικά, περίπου μία φορά το δευτερόλεπτο, οι ενδεικτικές λυχνίες των φωτοκυττάρων πρέπει να σηματοδοτούν τη λειτουργία τους και ο φάρος FLASH πρέπει να είναι σβηστός. Αν κάποιος έλεγχος αποτύχει, ελέγξτε τη σύνδεση πριν από την εκμάθηση.
Βήμα 3. Αναγνώριση των συνδεδεμένων συσκευών
Κρατήστε πατημένα τα Open + Stop/Set και αφήστε τα κουμπιά όταν τα L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 3 δευτερόλεπτα. Όταν ολοκληρωθεί η διαδικασία, τα L1/L2 πρέπει να σβήσουν και το STOP να ανάψει. Εκτελέστε την εκμάθηση ακόμη κι αν δεν υπάρχουν συσκευές συνδεδεμένες στα BlueBUS/STOP και επαναλάβετε την μετά από αλλαγή των εξαρτημάτων.
Βήμα 4. Αναγνώριση της κίνησης των φύλλων

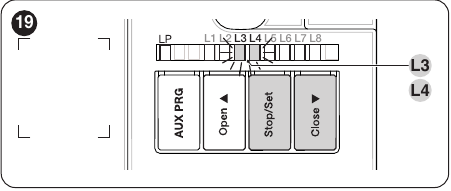

Τα κουμπιά και οι λυχνίες LED L3/L4 που χρησιμοποιούνται για την εκμάθηση της διαδρομής. Κάντε κλικ στην εικόνα για μεγέθυνση.
Μετακινήστε τα απασφαλισμένα φύλλα περίπου μέχρι τη μέση της διαδρομής, ασφαλίστε ξανά τους μηχανισμούς κίνησης και ελέγξτε τη δύναμη του μοτέρ (επίπεδο II/L6) πριν από την εκμάθηση. Κρατήστε πατημένα τα Stop/Set + Close και αφήστε τα όταν τα L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 3 δευτερόλεπτα. Η μονάδα ελέγχου θα κλείσει διαδοχικά τα M1 και M2, θα ανοίξει τα M2 και M1 και, τέλος, θα κλείσει τα M1 και M2. Μετά την επιτυχή ολοκλήρωση, τα L3/L4 θα σβήσουν.
Αν κάποιο φύλλο ανοίξει αντί να κλείσει, διακόψτε την εκμάθηση πατώντας Open ή Close. Με αποσυνδεδεμένη την τροφοδοσία, αντιστρέψτε τους δύο αγωγούς κίνησης του αντίστοιχου μοτέρ· τα COMMON και PE παραμένουν ως έχουν. Στα 230 V AC δεν πρόκειται για «αντιστροφή πολικότητας». Στη συνέχεια, επαναλάβετε την εκμάθηση. Ένα φωτοκύτταρο ή το STOP μπορεί να διακόψει την εκμάθηση.
Βήμα 5. Τηλεχειριστήριο και λειτουργικός έλεγχος
Εκτελέστε τη σύζευξη ανάλογα με τον δέκτη που είναι πράγματι εγκατεστημένος: SMXI, OXI ή άλλη συμβατή μονάδα. Η υπάρχουσα διαδικασία για το SMXI παρατίθεται στην ενότητα για το ραδιόφωνο· δεν χρειάζεται να κάνετε επαναφορά στη μονάδα ελέγχου γι’ αυτό. Δοκιμάστε τα OPEN, CLOSE, STOP, και τις δύο κατευθύνσεις κίνησης, καθώς και την απόκριση των φωτοκυττάρων.
Χειροκίνητη ρύθμιση των τερματικών θέσεων και της επιβράδυνσης

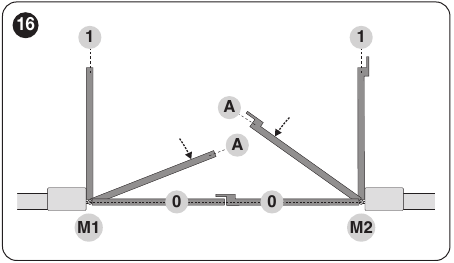

Το R30 χρησιμοποιεί τις θέσεις 0, A και 1. Η πλήρης χειροκίνητη εκμάθηση ξεκινά με σύντομο πάτημα του Stop/Set, ενώ τα L3/L4 αναβοσβήνουν γρήγορα· για τη μικτή εκμάθηση επιλεγμένων θέσεων απαιτείται να έχει προηγηθεί αυτόματη εκμάθηση. Το σημείο A μπορεί να ρυθμιστεί μόνο αφού καταχωριστεί η θέση ανοίγματος του αντίστοιχου φύλλου.
Πρωτότυπη εικόνα 16 NICE. Κάντε κλικ στην εικόνα για μεγέθυνση.
Πλήρης χειροκίνητη εκμάθηση
Η πύλη πρέπει να είναι ακίνητη, τα μοτέρ ασφαλισμένα για λειτουργία και οι συνδεδεμένες συσκευές ήδη καταχωρισμένες. Πατήστε ταυτόχρονα Stop/Set + Close, αφήστε τα μετά από περίπου 3 δευτερόλεπτα, όταν τα L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα, και πατήστε στιγμιαία το Stop/Set. Η ένδειξη θέσης L1 θα αρχίσει να αναβοσβήνει. Με στιγμιαίο πάτημα του Open ή του Close μετακινείτε την επιλογή της λυχνίας LED που αναβοσβήνει· κρατώντας πατημένο το Open ή το Close, μετακινείτε το αντίστοιχο φύλλο. Σε κάθε επιθυμητή θέση, κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Μετά από 2 δευτερόλεπτα, η αντίστοιχη λυχνία LED θα ανάψει σταθερά· όταν αφήσετε το κουμπί, θα αρχίσει να αναβοσβήνει η επόμενη. Μην αφήνετε να περάσουν πάνω από 10 δευτερόλεπτα μεταξύ διαδοχικών πατημάτων· διαφορετικά, η διαδικασία θα τερματιστεί και θα αποθηκευτούν οι αλλαγές που έχουν γίνει μέχρι τότε.
| Σειρά / LED | Τι να ρυθμίσετε | Τρόπος επιβεβαίωσης |
|---|---|---|
| 1 / L1 | Μετακινήστε το M1 στην πλήρως κλειστή θέση 0 | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· στη συνέχεια, αναβοσβήνει το L2. |
| 2 / L2 | Μετακινήστε το M2 στην πλήρως κλειστή θέση 0 | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· στη συνέχεια, αναβοσβήνει το L5. |
| 3 / L5 | Μετακινήστε το M2 στο σημείο A, όπου αρχίζει να επιβραδύνει κατά το κλείσιμο | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· στη συνέχεια, αναβοσβήνει το L6. |
| 4 / L6 | Μετακινήστε το M1 στο σημείο A, όπου αρχίζει να επιβραδύνει κατά το κλείσιμο | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· στη συνέχεια, αναβοσβήνει το L7. |
| 5 / L7 | Μετακινήστε το M2 στην πλήρως ανοιχτή θέση 1 | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα· στη συνέχεια, αναβοσβήνει το L8. |
| 6 / L8 | Μετακινήστε το M1 στην πλήρως ανοιχτή θέση 1 | Κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα και αφήστε το κουμπί. |
Ο κατασκευαστής αναφέρει ότι τα σημεία A μπορούν να ρυθμιστούν μόνο αφού καταχωριστούν οι θέσεις ανοίγματος. Αν η πλακέτα δεν τις έχει ακόμη κατά την πρώτη χειροκίνητη εκμάθηση, αποθηκεύστε πρώτα τα L7/L8 και, στη συνέχεια, επαναλάβετε τη διαδικασία για τα L5/L6. Για ένα φύλλο χρησιμοποιούνται μόνο τα L2, L5 και L7. Μετά την εκμάθηση, εκτελέστε έναν πλήρη κύκλο ανοίγματος και κλεισίματος· κατά το άνοιγμα, τα φύλλα πρέπει να σταματούν λίγα εκατοστά πριν από το μηχανικό τέρμα, ενώ κατά το κλείσιμο πρέπει να ακουμπούν στο τέρμα κλεισίματος.
Μικτή ρύθμιση των καταχωρισμένων θέσεων
Πρέπει πρώτα να ολοκληρωθεί με επιτυχία η αυτόματη εκμάθηση. Στη συνέχεια, κρατήστε πατημένα τα Stop/Set + Close και αφήστε τα κουμπιά όταν αρχίσει να αναβοσβήνει το L1. Με στιγμιαίο πάτημα του Open/Close επιλέξτε τη λυχνία LED της θέσης, μετακινήστε το φύλλο κρατώντας πατημένο το κουμπί και αποθηκεύστε τη θέση κρατώντας πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Ρυθμίστε και τις υπόλοιπες θέσεις με τον ίδιο τρόπο. Μετά την αλλαγή, δοκιμάστε έναν πλήρη κύκλο της πύλης.
Λειτουργία Standby
Το MC800 με πλακέτα MCA5R30 διαθέτει λειτουργία εξοικονόμησης ενέργειας Standby. Όταν είναι ενεργοποιημένη, η μονάδα ελέγχου μεταβαίνει σε αυτήν περίπου 5 λεπτά μετά από μια κίνηση που ολοκληρώθηκε σωστά· αν δεν έχει ακόμη διαμορφωθεί, μεταβαίνει περίπου μετά από 10 λεπτά. Σε αυτήν τη λειτουργία, η έξοδος OutSTB απενεργοποιείται και η κατανάλωση της ίδιας της μονάδας ελέγχου, όταν είναι σωστά συνδεδεμένη, μειώνεται κάτω από 0,5 W, χωρίς να υπολογίζονται τα εξαρτήματα. Συνδέστε τα φωτοκύτταρα με ρελέ ανάλογα με το αν το Standby είναι ενεργοποιημένο ή απενεργοποιημένο.
Κατά την ενεργοποίηση της τροφοδοσίας, τρεις αναλαμπές των LED L1–L8 επιβεβαιώνουν ότι το Standby είναι ενεργό. Για να αλλάξετε λειτουργία, κρατήστε ταυτόχρονα πατημένα τα Open + Stop/Set + Close και αφήστε τα στο τρίτο αναβόσβημα· όταν ενεργοποιηθεί, τα L1–L8 θα αναβοσβήσουν ξανά τρεις φορές, ενώ όταν απενεργοποιηθεί δεν θα αναβοσβήσουν. Μετά την αλλαγή, ελέγξτε τη σύνδεση και δοκιμάστε τα φωτοκύτταρα.
Προγραμματισμός λειτουργιών και παραμέτρων
Με την πύλη ακίνητη, κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει το L1. Τα Open/Close επιλέγουν το στοιχείο. Στο επίπεδο I, ένα στιγμιαίο πάτημα του Stop/Set αλλάζει την κατάσταση: σύντομη αναλαμπή = OFF, παρατεταμένη αναλαμπή = ON. Οι λειτουργίες του επιπέδου I είναι απενεργοποιημένες από το εργοστάσιο. Μην περιμένετε πάνω από 20 δευτερόλεπτα ανάμεσα σε διαδοχικά πατήματα κουμπιών· όταν ολοκληρώσετε, περιμένετε περίπου 10 δευτερόλεπτα για να βγείτε από τη λειτουργία.
Επίπεδο I – λειτουργίες ON/OFF
| LED – λειτουργία | Κατάσταση ON και OFF |
|---|---|
| L1 – Αυτόματο κλείσιμο | ON: Μετά το άνοιγμα, ξεκινά η αντίστροφη μέτρηση του χρόνου παύσης και η πύλη κλείνει. OFF (εργοστασιακή ρύθμιση): Ημιαυτόματη λειτουργία. |
| L2 – Κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου | ON: Όταν το L1 είναι ενεργό, μειώνει τον χρόνο παύσης στα 5 δευτερόλεπτα μετά την ενεργοποίηση· ακόμη και χωρίς L1, μπορεί να ξεκινήσει το κλείσιμο μετά την ενεργοποίηση του φωτοκυττάρου, με τον καθορισμένο χρόνο παύσης. OFF (εργοστασιακή ρύθμιση): Χωρίς αυτήν τη λειτουργία. |
| L3 – Πάντα κλείσιμο | ON: Μετά την επαναφορά του ρεύματος, ελέγχει για 10 δευτερόλεπτα αν η πύλη είναι ανοιχτή και, έπειτα από προειδοποιητικό αναβόσβημα 5 δευτερολέπτων, την κλείνει. OFF (εργοστασιακή ρύθμιση): Η πύλη παραμένει στη θέση της. |
| L4 – Πίεση για την κλειδαριά | ON: Πριν από το άνοιγμα, πιέζει για λίγο προς την κατεύθυνση του κλεισίματος. OFF (εργοστασιακή ρύθμιση): Χωρίς πρόσθετη πίεση. |
| L5 – FLASH ως φωτισμός | ON: Αλλάζει τη λειτουργία της εξόδου FLASH σε βοηθητικό φωτισμό. OFF (εργοστασιακή ρύθμιση): Το FLASH ελέγχει τον φάρο. |
| L6 – Προειδοποιητικό αναβόσβημα | ON: Ο φάρος αναβοσβήνει για 3 δευτερόλεπτα πριν από την κίνηση. OFF (εργοστασιακή ρύθμιση): Η κίνηση ξεκινά αμέσως. |
| L7 – CLOSE ως Partial Open 1 | ON: Η είσοδος CLOSE ενεργοποιεί μερικό άνοιγμα. OFF (εργοστασιακή ρύθμιση): Η είσοδος κλείνει. |
| L8 – Διατήρηση πίεσης | ON: Για κατάλληλους υδραυλικούς μηχανισμούς κίνησης, μετά από 4 ώρες κλεισίματος αποκαθιστά την πίεση με ένα σύντομο κλείσιμο. OFF (εργοστασιακή ρύθμιση): Χωρίς αποκατάσταση πίεσης. |
Επίπεδο II – τιμές παραμέτρων
Επιλέξτε την LED εισόδου της παραμέτρου και, στη συνέχεια, κρατήστε πατημένο το Stop/Set για περίπου 3 s, μέχρι να ανάψει η LED της τρέχουσας τιμής. Κρατήστε πατημένο το Stop/Set και επιλέξτε τη νέα LED τιμής με τα Open/Close. Αφού αφήσετε το κουμπί, περιμένετε να επιστρέψει στην κανονική λειτουργία. Η LED εισόδου και η LED τιμής έχουν διαφορετική σημασία. Η επισημασμένη τιμή είναι η εργοστασιακή προεπιλογή.
| LED εισόδου – παράμετρος | LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος παύσης Χρόνος πριν από το αυτόματο κλείσιμο. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Βηματική λειτουργία Ακολουθία εντολών SbS, OPEN, CLOSE και τηλεχειρισμού· στις L4, L5, L7 και L8 αλλάζει επίσης η λειτουργία των OPEN και CLOSE. |
L1 – άνοιγμα–στοπ–κλείσιμο–στοπ L2 – άνοιγμα–στοπ–κλείσιμο–άνοιγμα L3 – άνοιγμα–κλείσιμο–άνοιγμα–κλείσιμο L4 – λειτουργία πολυκατοικίας L5 – λειτουργία πολυκατοικίας 2 L6 – βηματική λειτουργία 2· σύντομη εντολή προκαλεί μερικό άνοιγμα L7 – έλεγχος με παρατεταμένο πάτημα L8 – ημιαυτόματο άνοιγμα, κλείσιμο με παρατεταμένο πάτημα |
| L3 – Καθυστέρηση ανοίγματος Χρονική διαφορά κατά το άνοιγμα των φύλλων, ως ποσοστό του χρόνου λειτουργίας. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Καθυστέρηση κλεισίματος Χρονική διαφορά κατά το κλείσιμο των φύλλων, ως ποσοστό του χρόνου λειτουργίας. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Εξισορρόπηση χρόνων Αλλάζει τη διάρκεια κλεισίματος σε σχέση με τη διάρκεια ανοίγματος. Ελέγξτε την αρχική τιμή από τη LED της συγκεκριμένης πλακέτας. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Ισχύς κινητήρων Ισχύς και των δύο κινητήρων· ελέγξτε τον μηχανισμό πριν την αυξήσετε. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Χρόνος εκκίνησης Διάρκεια εκκίνησης στην αρχή της κίνησης. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Μερικό άνοιγμα Εύρος της εντολής Partial Open 1. Όταν υπάρχουν δύο φύλλα, το ποσοστό υπολογίζεται με βάση το μικρότερο ρυθμισμένο άνοιγμα. |
L1 – M2 στο ¼ L2 – M2 στο ½ L3 – M2 στο ¾ L4 – ολόκληρο το M2 L5 – και τα δύο φύλλα στο ¼ L6 – και τα δύο φύλλα στο ½ L7 – και τα δύο φύλλα στο ¾ L8 – και τα δύο φύλλα στο μικρότερο πλήρες άνοιγμα |
Στις L2/L4 (λειτουργία πολυκατοικίας), κατά το άνοιγμα η εντολή SbS ή OPEN δεν αλλάζει τίποτα, ενώ η CLOSE αντιστρέφει την κατεύθυνση· κατά το κλείσιμο, η SbS ή η OPEN αντιστρέφει την κατεύθυνση, ενώ η CLOSE δεν αλλάζει τίποτα. Η L2/L5 έχει την ίδια βασική λειτουργία, αλλά εντολή που διατηρείται πατημένη για περισσότερο από 2 s προκαλεί STOP. Στην L2/L6, σύντομη εντολή έως 2 s προκαλεί μερικό άνοιγμα· η L2/L7 απαιτεί συνεχή παρατεταμένη εντολή και η L2/L8 παρατεταμένο πάτημα κατά το κλείσιμο.
Για την παράμετρο II/L5, δύο τιμές επισημαίνονται ως προεπιλογές: L4 = 40 % και L5 = 60 %. Πριν από την αλλαγή, ελέγξτε ποια LED τιμής είναι πράγματι αναμμένη στη συγκεκριμένη πλακέτα.
Παράδειγμα 60 s: ενεργοποιήστε το επίπεδο I/L1 και στο επίπεδο II/L1 επιλέξτε την τιμή L5. Αν είναι ενεργή η L2 μετά τη φωτοκυψέλη, ο χρόνος παύσης μπορεί να μειωθεί.
Τηλεχειριστήρια και προγραμματιστές σέρβις
Ο δέκτης SMXI ή OXI από την υπάρχουσα εγκατάσταση μπορεί να παραμείνει, εφόσον είναι συμβατός με τα τηλεχειριστήρια που χρησιμοποιούνται. Τοποθετείτε τον πρόσθετο δέκτη με αποσυνδεδεμένη την τροφοδοσία. Για νέο δέκτη, ακολουθήστε τις δικές του οδηγίες· η ίδια συχνότητα τηλεχειριστηρίων από μόνη της δεν αρκεί.

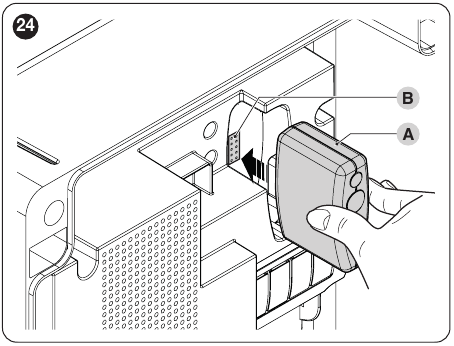

Εικόνα 24 NICE. Κάντε κλικ στην εικόνα για μεγέθυνση.
| Έξοδος δέκτη SMXI/SMXIS ή OXI σε λειτουργία 1/2 | Εντολή μονάδας ελέγχου |
|---|---|
| 1 | SbS – βηματική λειτουργία |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Για υπάρχοντα SMXI: στη λειτουργία I, κρατήστε πατημένο το κουμπί του δέκτη για τουλάχιστον 3 s μέχρι να ανάψει η LED και, στη συνέχεια, μέσα σε 10 s, κρατήστε πατημένο το κουμπί του τηλεχειριστηρίου για τουλάχιστον 2 s. Τρεις αναλαμπές επιβεβαιώνουν την αποθήκευση. Για μία συγκεκριμένη εντολή, χρησιμοποιήστε την αντίστοιχη λειτουργία II του δέκτη· μην εφαρμόζετε αυτόματα αυτή τη διαδικασία στους OXI ή OXIBD.
NICE OXIBD τοποθετείται στην υποδοχή SM· η κεραία συνδέεται απευθείας στον δέκτη. Τηλεχειριστήριο NICE ON3EBD προγραμματίστε το σύμφωνα με τις οδηγίες του δέκτη που χρησιμοποιείτε. Οι διευρυμένες εντολές στον παρακάτω πίνακα ισχύουν για τους δέκτες OXI/OXIFM/OXIT/OXITFM. Για το OXIBD, ακολουθήστε τις δικές του οδηγίες.
Διευρυμένη λειτουργία II των δεκτών OXI/OXIFM/OXIT/OXITFM: αντιστοιχίστε τον αριθμό της εντολής στο κουμπί σύμφωνα με τις οδηγίες του συγκεκριμένου δέκτη. Ο παρακάτω πίνακας δεν περιγράφει τη λειτουργία OXIBD.
| Αρ. | Εντολή | Ενέργεια |
|---|---|---|
| 1 | SbS | Βηματική λειτουργία. |
| 2 | Μερικό άνοιγμα 1 | Μερικό άνοιγμα σύμφωνα με την παράμετρο επιπέδου II/L8. |
| 3 | OPEN | Άνοιγμα. |
| 4 | CLOSE | Κλείσιμο. |
| 5 | STOP | Διακοπή κίνησης. |
| 6 | SbS πολυκατοικίας | Εντολή σε λειτουργία πολυκατοικίας. |
| 7 | SbS υψηλής προτεραιότητας | Η εντολή γίνεται δεκτή ακόμη κι όταν ο αυτοματισμός είναι κλειδωμένος. |
| 8 | Μερικό άνοιγμα 2 | Το φύλλο M2 ανοίγει μέχρι τη μέση. |
| 9 | Μερικό άνοιγμα 3 | Και τα δύο φύλλα ανοίγουν μέχρι τη μέση. |
| 10 | Άνοιγμα και κλείδωμα | Μετά το άνοιγμα, κλειδώνει τις επόμενες συνήθεις εντολές. |
| 11 | Κλείσιμο και κλείδωμα | Μετά το κλείσιμο, κλειδώνει τις επόμενες συνήθεις εντολές. |
| 12 | Κλείδωμα αυτοματισμού | Σταματά την κίνηση και κλειδώνει τις επόμενες συνήθεις εντολές. |
| 13 | Ξεκλείδωμα αυτοματισμού | Επαναφέρει τον κανονικό χειρισμό. |
| 14 | Φωτισμός με χρονοδιακόπτη | Ενεργοποιεί το βοηθητικό φως με χρονορυθμιζόμενη απενεργοποίηση. |
| 15 | Φωτισμός ON/OFF | Εναλλάσσει την ενεργοποίηση και απενεργοποίηση του βοηθητικού φωτός. |
BusT4 και προγραμματισμός

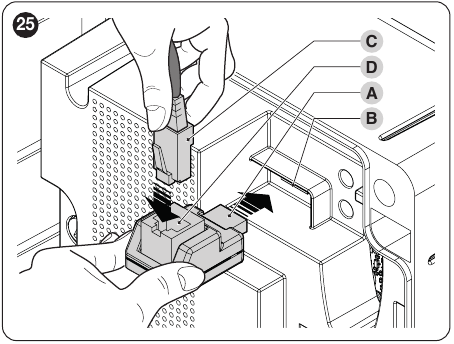

NICE IBT4N τοποθετείται στην υποδοχή της πλακέτας με την τροφοδοσία απενεργοποιημένη. Επιτρέπει τη σύνδεση του NICE OVIEW σύμφωνα με τις οδηγίες του. Για τη μονάδα NICE BIDIWIFI ελέγξτε τη συμβατότητα και τις διαθέσιμες λειτουργίες με το MCA5R30, σύμφωνα με τις πιο πρόσφατες οδηγίες της μονάδας.
Εικόνα 25 NICE. Κάντε κλικ για μεγέθυνση της εικόνας.
Διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων
Σε περίπτωση σφάλματος, σημειώστε τον αριθμό των κόκκινων αναλαμπών του BlueBUS και την κατάσταση των άλλων LED. Δύο γρήγορες πράσινες αναλαμπές υποδεικνύουν αλλαγή εισόδου ή λήψη εντολής. Όταν είναι ενεργή η αναμονή Standby, ενδέχεται να απενεργοποιούνται ορισμένες ενδείξεις μετά από αδράνεια.

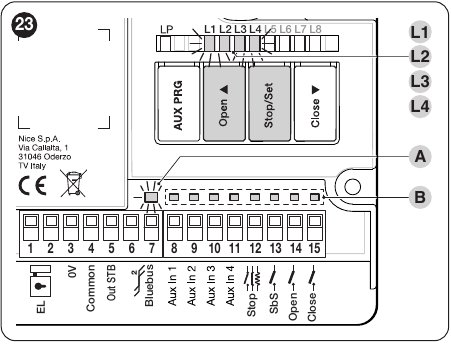

Η εικόνα 23 NICE επισημαίνει το BlueBUS, το STOP και τις ενδεικτικές λυχνίες LED κατάστασης. Κάντε κλικ για μεγέθυνση της εικόνας.
| Ένδειξη / κωδικός | Έλεγχος και αντιμετώπιση |
|---|---|
| 1 κόκκινη αναλαμπή | Αλλαγή στη διάταξη BlueBUS – ελέγξτε τις διευθύνσεις και επαναλάβετε την εκμάθηση. |
| 2 κόκκινες αναλαμπές | Το φωτοκύτταρο εμποδίζει την κίνηση – ελέγξτε για εμπόδια, ευθυγράμμιση, τροφοδοσία. |
| 4 κόκκινες αναλαμπές | STOP – ελέγξτε τη διάταξη ασφαλείας και την καλωδίωση. |
| 5 κόκκινες αναλαμπές | Σφάλμα εσωτερικών παραμέτρων· μετά από 30 δευτερόλεπτα δοκιμάστε μια εντολή. Αν το σφάλμα επανεμφανιστεί, απευθυνθείτε στο σέρβις. |
| 7 κόκκινες αναλαμπές | Ηλεκτρικό σφάλμα· L1 = προστασία/αποσυνδεδεμένος κινητήρας, L2 = εσφαλμένα απομνημονευμένος τερματικός διακόπτης, L3 = ανιχνεύθηκε τερματικός διακόπτης που δεν έχει απομνημονευτεί, L4 = γενική ανωμαλία. |
| 8 κόκκινες αναλαμπές | Συνεχής εντολή – ελέγξτε το κουμπί ή το ρελέ. |
| 9 κόκκινες αναλαμπές | Ο αυτοματισμός έχει κλειδωθεί με εντολή· ξεκλειδώστε τον με την αντίστοιχη εντολή. |
| LED στην πλακέτα | Σημασία / πρώτος έλεγχος |
|---|---|
| BlueBUS πράσινο 1×/δευτ. | Κανονική λειτουργία. |
| BlueBUS μόνιμα σβηστό / αναμμένο | Τροφοδοσία, ασφάλεια ή βλάβη πλακέτας. |
| Το STOP δεν είναι αναμμένο | Ενεργό ή ελαττωματικό STOP. |
| SbS / OPEN / CLOSE αναμμένο | Η αντίστοιχη είσοδος είναι ενεργή· αν παραμένει ενεργή χωρίς εντολή, αυτό εξηγεί το μπλοκάρισμα. |
| LS1/LS2 OPEN/CLOSE | Όταν είναι συνδεδεμένοι τερματικοί διακόπτες, διαβάστε την ένδειξη σύμφωνα με τη συνδεσμολογία τους και τη λειτουργία AUX· η αλλαγή κατάστασης πρέπει να αντιστοιχεί στην κίνηση. |
| L1 + L2 αναβοσβήνουν αργά | Εκτελέστε εκμάθηση των συσκευών. |
| L3 + L4 αναβοσβήνουν αργά | Εκτελέστε εκμάθηση της διαδρομής ή ελέγξτε αν έχει αλλάξει η ρύθμιση της πλακέτας. |

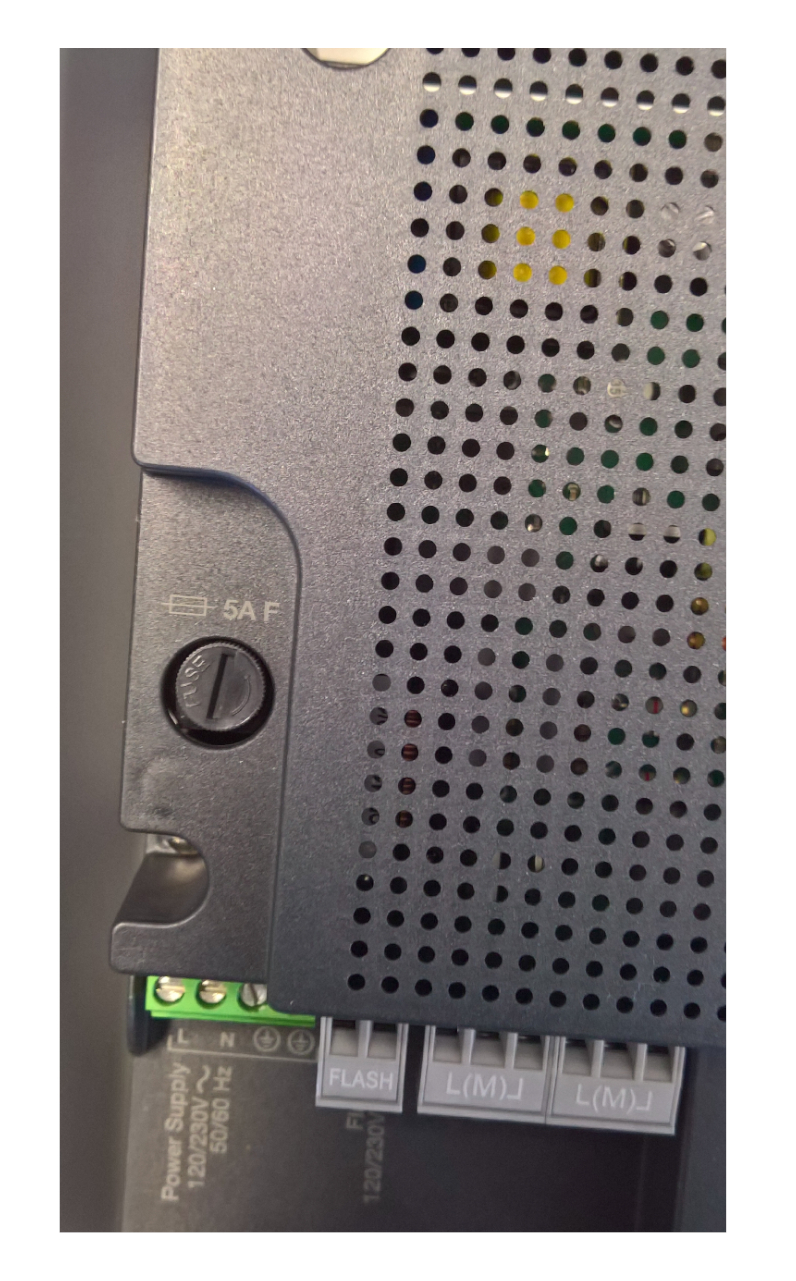

Ασφάλεια 5 A F
Η πλακέτα MCA5R30 διαθέτει ταχεία ασφάλεια 5 A F. Κατά τον έλεγχο, αποσυνδέστε την τροφοδοσία και αντικαταστήστε την μόνο με ασφάλεια ίδιου τύπου.
Στο κάλυμμα αναγράφεται 5 A F. Κάντε κλικ στην εικόνα για μεγέθυνση.
Διαγραφή μνήμης της κεντρικής μονάδας
Η επαναφορά διαγράφει τις προσαρμοσμένες ρυθμίσεις· δεν είναι απαραίτητο πρώτο βήμα για μια νέα σύνδεση. Κρατήστε πατημένα τα Open + Close μέχρι να αρχίσουν να αναβοσβήνουν τα L1/L2 και μετά αφήστε τα. Ρυθμίστε ξανά τη λειτουργία AUX, πραγματοποιήστε εκμάθηση των συσκευών και της διαδρομής, ελέγξτε τις προσαρμοσμένες παραμέτρους και εκτελέστε δοκιμές. Η μνήμη του πρόσθετου δέκτη έχει ξεχωριστή διαδικασία.
Προσωρινή κίνηση σε περίπτωση βλάβης διάταξης ασφαλείας
Αν η συσκευή απορρίπτει τη συνήθη εντολή λόγω βλάβης στην είσοδο ασφαλείας, ο κατασκευαστής επιτρέπει προσωρινή κίνηση με συνεχή διατήρηση της εντολής: στείλτε την εντολή, επαναλάβετε μέσα σε 3 s και κρατήστε την πατημένη. Μετά από περίπου 2 s, η πύλη κινείται μόνο όσο κρατάτε πατημένο το πλήκτρο. Στη συνέχεια, αποκαταστήστε την αιτία της βλάβης και δοκιμάστε ξανά τις διατάξεις ασφαλείας.
Τεχνικά χαρακτηριστικά και έλεγχος
| Παράμετρος | MCA5R30 / MC800R30 |
|---|---|
| Τροφοδοσία της κεντρικής μονάδας | 120–250 V AC, 50/60 Hz· στο δικό μας δίκτυο 230 V AC. |
| Ονομαστική ισχύς εισόδου | 900 W. |
| Κατανάλωση σε κατάσταση αναμονής | Λιγότερο από 0,5 W χωρίς παρελκόμενα, με σύνδεση σύμφωνα με το πρωτότυπο διάγραμμα. |
| Κινητήρες | Ένας ή δύο συμβατοί κινητήρες 230 V AC. |
| FLASH | Φάρος για τάση δικτύου, μέγ. 21 W. |
| EL | Ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA. |
| OutSTB | 24 V, μέγ. 4 W· απενεργοποιείται σε κατάσταση αναμονής. |
| BlueBUS | Έως 15 μονάδες φορτίου. |
| Θερμοκρασία λειτουργίας / βαθμός προστασίας | −20 έως +55 °C / IP54 με άθικτο κουτί. |
| Διαστάσεις και βάρος κουτιού | 310 × 232 × 122 mm· 4,1 kg. |
Μετά τη ρύθμιση, δοκιμάστε το άνοιγμα, το κλείσιμο και τη διακοπή με κάθε εντολή που χρησιμοποιείτε. Δοκιμάστε κάθε ζεύγος φωτοκυττάρων και κάθε διάταξη STOP ξεχωριστά, καθώς και κατά την κίνηση· ελέγξτε τη σειρά των φύλλων και τα τερματικά στοπ. Σε περίπτωση διακοπής ρεύματος, απασφαλίζονται μόνο οι κινητήρες, σύμφωνα με τις οδηγίες τους.
Ελέγχετε τον αυτοματισμό τουλάχιστον κάθε 6 μήνες. Για αίτημα τεχνικής υποστήριξης, είναι χρήσιμα η σήμανση MCA5R30 και των κινητήρων, μια φωτογραφία των ακροδεκτών, η κατάσταση των LED και ο αριθμός των κόκκινων αναλαμπών του BlueBUS.
Το παρακάτω PDF αφορά την παλαιότερη πλακέτα MCA5 με OGI και Photo PRG. Η παρεχόμενη MCA5R30 διαθέτει OutSTB και Aux PRG· για τη σύνδεση και τη ρύθμισή της χρησιμοποιήστε τις παραπάνω διαδικασίες σε αυτήν τη σελίδα.
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
