Περιγραφή του προϊόντος NICE EPSB - Era Photocell Slim - φωτοκύτταρα με σύνδεση BlueBUS, (1 ζεύγος)
Πλήρως συμβατός διάδοχος φωτοκυττάρων NICE MOFB σε λεπτό σχεδιασμό SLIM.
Εξωτερικά φωτοκύτταρα ασφαλείας NICE EPSB (τεχνικές προδιαγραφές) εγκαθίστανται αντικριστά, στο πλάτος διέλευσης της αυλόπορτας ή σε οποιοδήποτε σημείο όπου υπάρχει κίνδυνος να προσκρούσει η αυλόπορτα σε εμπόδιο. Δημιουργούν μια υπέρυθρη δέσμη στον οπτικό άξονα· όταν αυτή διακοπεί, στέλνουν σήμα στην αυλόπορτα για να σταματήσει. Μπορούν να χρησιμοποιηθούν μόνο με συσκευές που υποστηρίζουν την τεχνολογία NICE BlueBUS.
Εγκατάσταση φωτοκυττάρων NICE EPSB

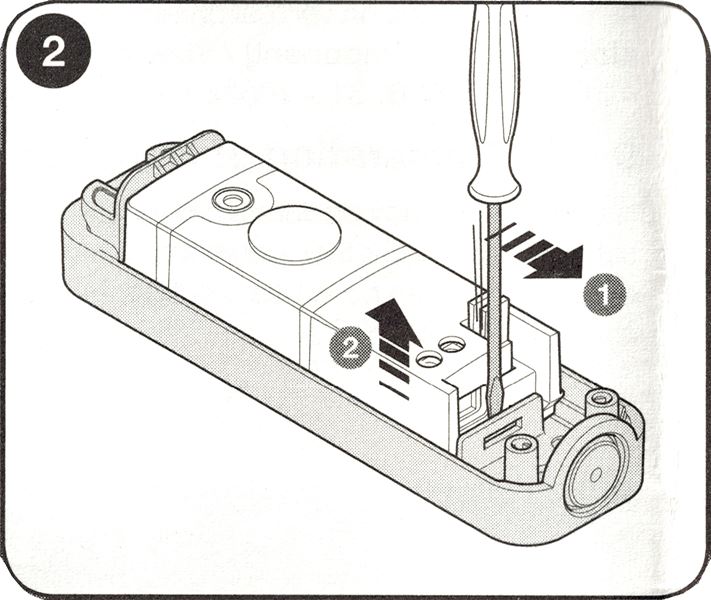

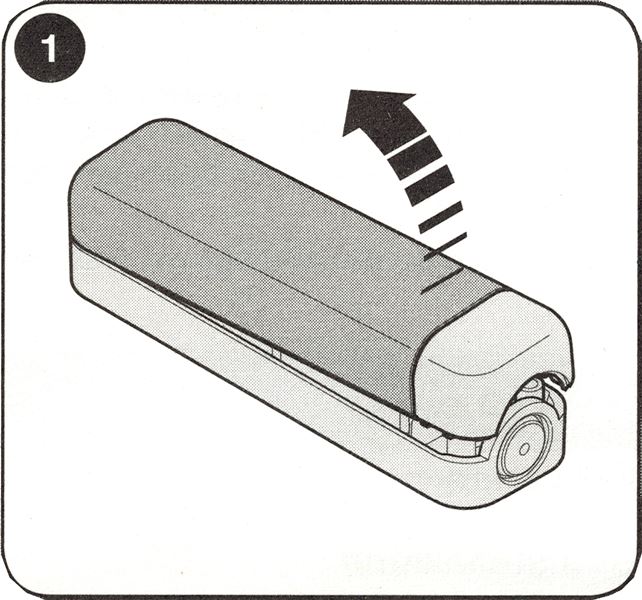

| 1. Ανοίξτε το φωτοκύτταρο | 2. Τραβήξτε έξω τα ηλεκτρονικά, όπως δείχνουν τα βέλη στην εικόνα |
|---|---|
 |
 |

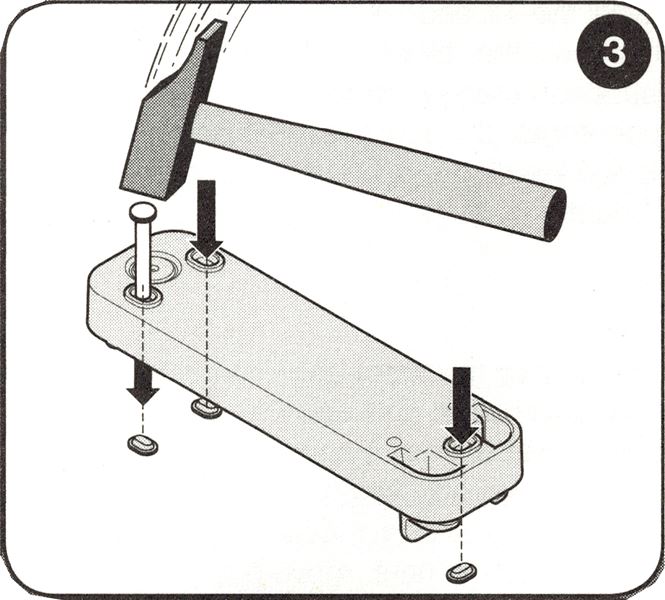

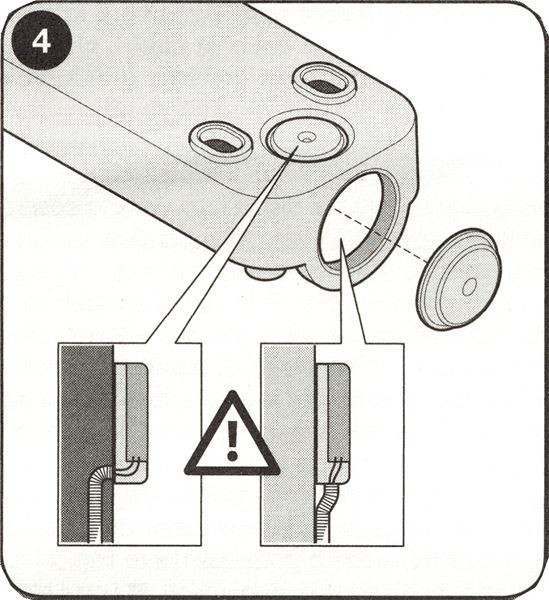

| 3. Ανοίξτε τις οπές που απαιτούνται για την εγκατάσταση | 4. Ανοίξτε την κατάλληλη οπή διέλευσης για την καλωδίωση |
 |
 |

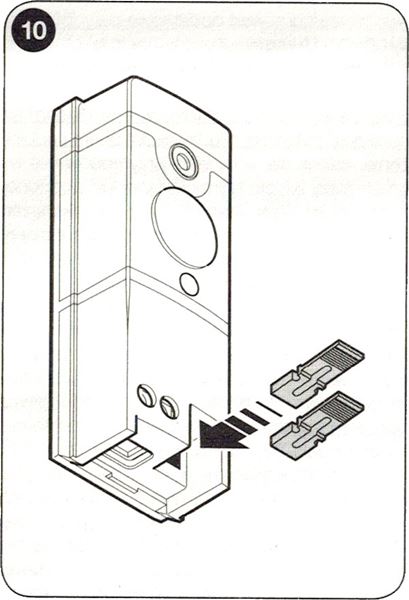

| 5. Δείτε τις ενδεικτικές διατάξεις, για να μάθετε πώς να τοποθετήσετε τα φωτοκύτταρα στο σημείο εγκατάστασης. | 6. Με βάση τη θέση των φωτοκυττάρων στο σημείο εγκατάστασης, ρυθμίστε τους βραχυκυκλωτήρες διευθυνσιοδότησης σύμφωνα με τον πίνακα. |
|
 |

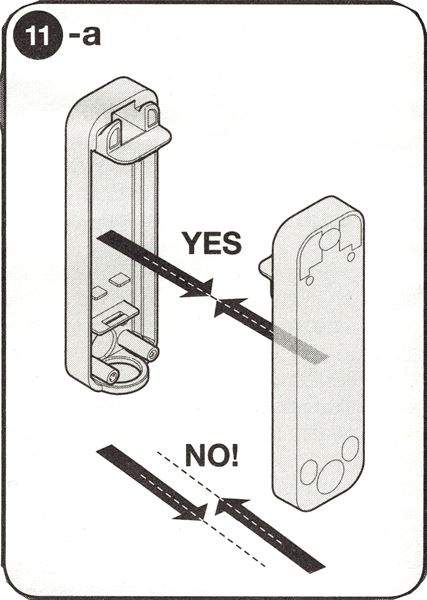

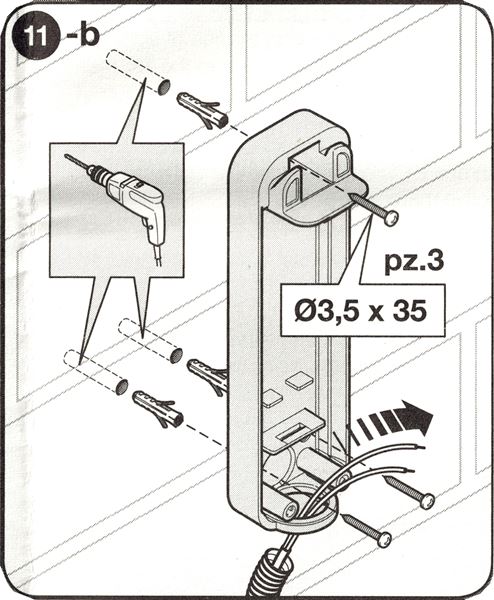

| 7. Τοποθετήστε τα φωτοκύτταρα αντικριστά και κάθετα μεταξύ τους | 8. Στερεώστε το σώμα των φωτοκυττάρων σε τοίχο ή κολόνα |
 |
 |

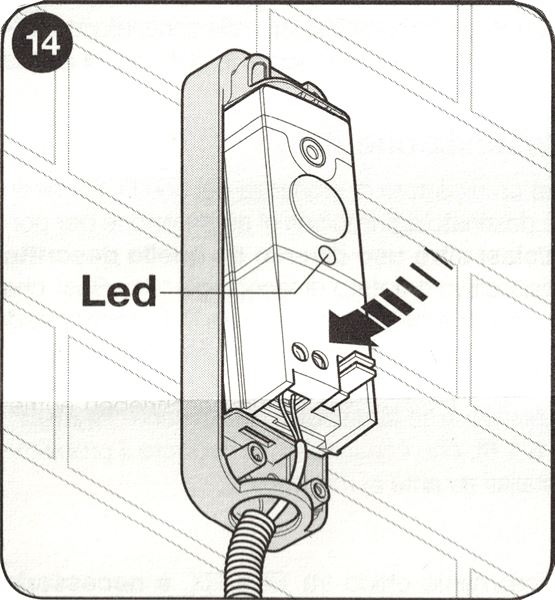

| 9. Συνδέστε την καλωδίωση των φωτοκυττάρων (φροντίστε πρώτα να αποσυνδέσετε την παροχή ρεύματος) | 10. Τοποθετήστε τα συνδεδεμένα ηλεκτρονικά των φωτοκυττάρων μέσα στο σώμα τους και συνδέστε την παροχή ρεύματος. Εκτελέστε τη διαδικασία αναγνώρισης των συνδεδεμένων συσκευών στη μονάδα ελέγχου του μηχανισμού κίνησης. |
 |
 |

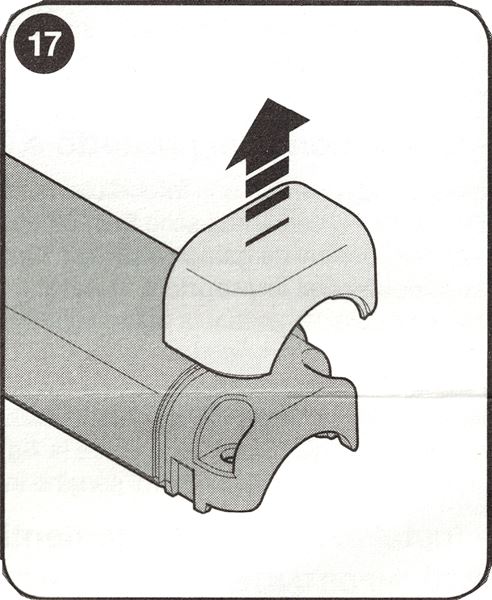

| 11. Ελέγξτε τη λειτουργία των φωτοκυττάρων. Αν αντιμετωπίσετε κάποιο πρόβλημα, ακολουθήστε τις οδηγίες διάγνωσης | 12. Αφαιρέστε το πώμα από το κάλυμμα των φωτοκυττάρων |
 |
 |

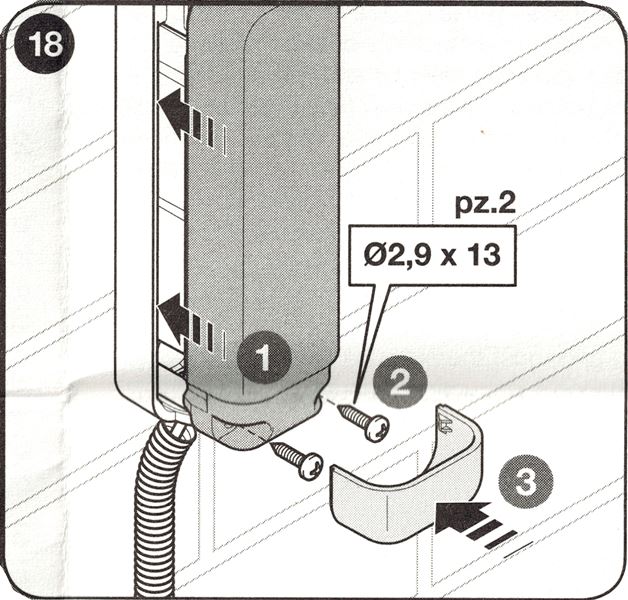

| 13. Τοποθετήστε το κάλυμμα των φωτοκυττάρων, σφίξτε τις βίδες και επανατοποθετήστε το πώμα | |
 |
Σύνδεση πολλών ζευγών φωτοκυττάρων NICE EPSB στο δίκτυο δεδομένων NICE BlueBUS

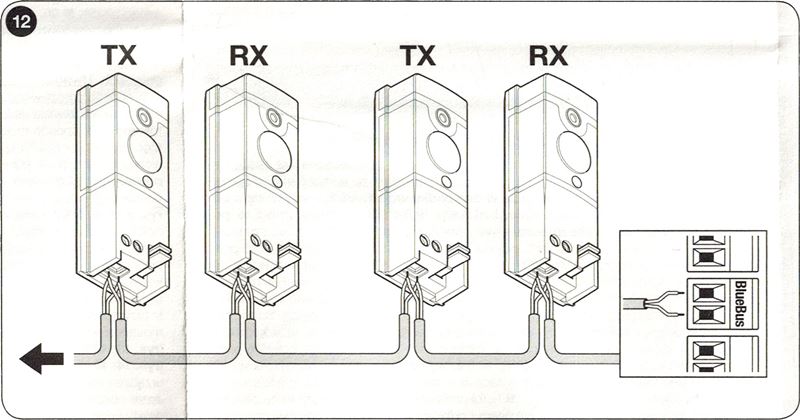

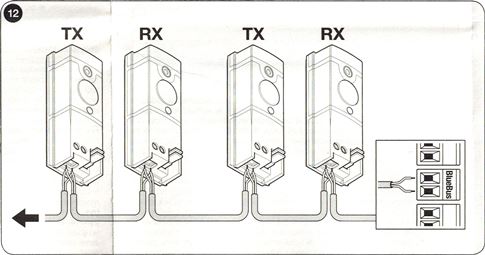

Τοποθετήστε τα φωτοκύτταρα γύρω από την αυλόπορτα ή τις πύλες, σύμφωνα με τις ενδεικτικές διατάξεις πλήρους σύνδεσης και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα ρυθμίσεων βραχυκυκλωτήρων των φωτοκυττάρων NICE EPSB του μηχανισμού κίνησης της αυλόπορτας. Για να αποφευχθούν παρεμβολές μεταξύ ζευγών που είναι τοποθετημένα κοντά μεταξύ τους, πρέπει να τηρείται ο προσανατολισμός των πομπών, σύμφωνα με τις ενδεικτικές διατάξεις, TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, όπως φαίνεται στην εικόνα (δεν χρειάζεται να τηρηθεί η πολικότητα):

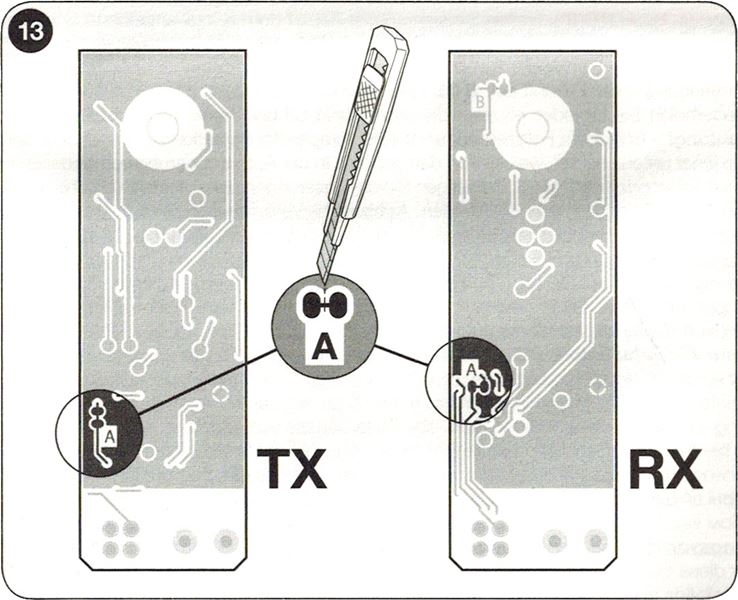

Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως εντολή ανοίγματος της αυλόπορτας (βλ. FA1 και FA2 στις ενδεικτικές διατάξεις), δηλαδή όταν περνάτε με το όχημα ανάμεσα από τους οπτικούς τους άξονες να ανοίγουν την αυλόπορτα, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Ενδεικτικές διατάξεις πλήρους σύνδεσης πολλών ζευγών φωτοκυττάρων NICE EPSB μηχανισμού κίνησης
1. Συρόμενη αυλόπορτα με ένα φύλλο
2. Δύο συγχρονισμένες συρόμενες αυλόπορτες που κινούνται αντικριστά
3. Ανοιγόμενη αυλόπορτα
4. Τμηματική γκαραζόπορτα
5. Γκαραζόπορτα με ανάκλιση
Πίνακας γεφυρώσεων φωτοκύτταρων NICE EPSB του μηχανισμού κίνησης της αυλόπορτας
|
Σύνδεση πολλών ζευγών φωτοκύτταρων στο σύστημα BlueBUS γίνεται με τη ρύθμιση διαφορετικών συνδυασμών γεφυρών, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό γεφυρώσεων. Βεβαιωθείτε ότι δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό σε ένα δίκτυο δεδομένων BlueBUS. Σε κάθε ζεύγος φωτοκύτταρων, ρυθμίστε την ίδια τιμή γέφυρας τόσο στον πομπό TX όσο και στον δέκτη RX. Αν ο τύπος γέφυρας χρησιμοποιεί μόνο μία ή καμία γέφυρα, φυλάξτε πάντα τις υπόλοιπες για μελλοντική χρήση. |
| Ονομασία ζεύγους φωτοκύτταρων | Γέφυρα μέσω συνδυασμού γεφυρών |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ρυθμίσετε την ίδια γέφυρα όπως στο αρχικό, χωρίς να χρειάζεται να εκτελέσετε τη διαδικασία αναγνώρισης των συσκευών.
Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων σύνδεσης φωτοκύτταρων NICE EPSB
|
Μετά τη διαδικασία αναγνώρισης των συσκευών από τον μηχανισμό κίνησης, ελέγξτε αν η λυχνία LED στον πομπό TX και στον δέκτη RX αναβοσβήνει. Ανάλογα με τον τρόπο που αναβοσβήνει η λυχνία LED, ενδέχεται να παρουσιαστούν οι εξής περιπτώσεις: |
| LED «L» | Περίπτωση | Τι πρέπει να κάνετε; |
|---|---|---|
| Σβηστή | Το φωτοκύτταρο δεν τροφοδοτείται ή είναι ελαττωματικό. | Ελέγξτε αν η τάση στις εισόδους του φωτοκύτταρου είναι περίπου 8-12V. Αν η τάση είναι κανονική, τα φωτοκύτταρα είναι πιθανότατα ελαττωματικά. |
| 3 γρήγορες αναλαμπές και παύση ενός δευτερολέπτου | Η συσκευή δεν έχει αναγνωριστεί από την κεντρική μονάδα ελέγχου του μηχανισμού κίνησης. | Επαναλάβετε τη διαδικασία αναγνώρισης στην κεντρική μονάδα ελέγχου. Βεβαιωθείτε ότι σε κάθε ζεύγος φωτοκύτταρων έχει εκχωρηθεί, μέσω των γεφυρών μοναδική διεύθυνση. |
| Πολύ αργή αναλαμπή | Ο πομπός TX εκπέμπει τακτικά Ο δέκτης RX λαμβάνει εξαιρετικό σήμα |
Κανονική λειτουργία |
| Αργή αναλαμπή | Ο δέκτης RX λαμβάνει καλό σήμα | Κανονική λειτουργία |
| Γρήγορη αναλαμπή | Ο δέκτης RX λαμβάνει ασθενές σήμα | Κανονική λειτουργία. Ωστόσο, συνιστάται να ελέγξετε την ευθυγράμμιση του πομπού TX και του δέκτη RX και να βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Πολύ γρήγορη αναλαμπή | Ο δέκτης RX λαμβάνει πολύ ασθενές σήμα | Η λειτουργία παραμένει κανονική, αλλά είναι οριακή. Συνιστάται να ελέγξετε την ευθυγράμμιση του πομπού TX και του δέκτη RX και να βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Αναμμένη | Ο δέκτης RX δεν λαμβάνει κανένα σήμα | Βεβαιωθείτε ότι η λυχνία LED στον πομπό TX αναβοσβήνει αργά. Ελέγξτε αν υπάρχει εμπόδιο στον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX. Ελέγξτε την ευθυγράμμιση του TX και του RX. |
Τεχνικές προδιαγραφές φωτοκύτταρων NICE EPSB
| Τύπος προϊόντος | Ανιχνευτής για αυτόματες ανοιγόμενες και συρόμενες αυλόπορτες, καθώς και γκαραζόπορτες τύπου D σύμφωνα με το πρότυπο EN 12453, αποτελούμενος από πομπό TX και δέκτη RX. |
|---|---|
| Τεχνολογία | Άμεση οπτική επικοινωνία TX-RX με διαμορφωμένη υπέρυθρη δέσμη. |
| Τροφοδοσία/Έξοδος | Η συσκευή μπορεί να συνδεθεί μόνο σε δίκτυο δεδομένων που υποστηρίζει τη διεπαφή NICE BlueBUS, από την οποία λαμβάνει ηλεκτρική τάση και στέλνει το σήμα εξόδου. |
| Απορρόφηση | 1 BlueBUS μονάδα |
| Ικανότητα ανίχνευσης | Αδιαφανή αντικείμενα μεγαλύτερα από 50 mm, που περνούν από τον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX με ταχύτητα μικρότερη από 1,6 m/s. |
| Γωνία εκπομπής του πομπού TX | 20° +-25% |
| Γωνία λήψης του δέκτη RX | 8° +-25% |
| Κανονική εμβέλεια (χρήσιμη) | 15 m (σε δυσμενείς καιρικές συνθήκες μπορεί να είναι η μισή, π.χ. ομίχλη, βροχή, σκόνη κ.λπ.) |
| Μέγιστη εμβέλεια | 30 m |
| Διευθυνσιοδότηση | 7 ζεύγη με λειτουργία προστασίας και 2 ζεύγη με λειτουργία εντολής «Άνοιγμα» |
| Χρήση σε όξινο ή αλμυρό περιβάλλον ή σε περιβάλλον με αυξημένο κίνδυνο έκρηξης | Όχι |
| Εγκατάσταση | Κάθετη εγκατάσταση σε τοίχο· το μέγιστο μήκος καλωδίωσης για κάθε κλάδο του συστήματος BlueBUS είναι 50m. |
| Κατηγορία προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | -20°C έως 55°C |
| Διαστάσεις (π×υ×β) | 29x105x35mm (ένα φωτοκύτταρο) |
| Βάρος | 118g (τα φωτοκύτταρα συνολικά) |
Σύνδεση φωτοκυττάρων NICE EPSB με μηχανισμό κίνησης NICE Robus 400, 600, 1000

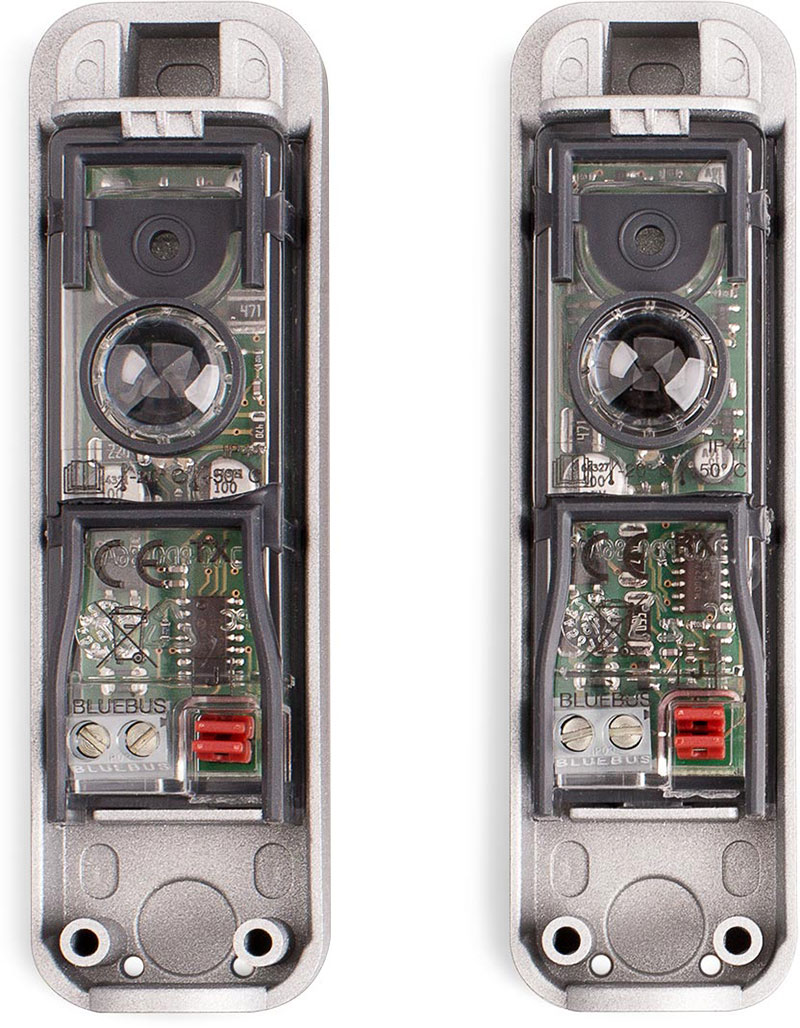

Εσωτερικό των φωτοκυττάρων NICE EPSB για μηχανισμούς κίνησης γκαραζόπορτας
