NICE Toona TO6024HS – ταχύς μηχανισμός κίνησης 24 V για ανοιγόμενη αυλόπορτα
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 7 ημέρες | Αποστέλλουμε συνήθως τα προϊόντα εντός 7 ημερών. |
|---|
έως 7 ημέρες
650,93 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος NICE Toona TO6024HS – ταχύς μηχανισμός κίνησης 24 V για ανοιγόμενη αυλόπορτα
NICE Toona TO6024HS είναι ένας γρήγορος αυτόνομος μηχανισμός κίνησης για ένα φύλλο πόρτας 24 V DC και μαγνητικό κωδικοποιητή. Τα μέγιστα στοιχεία 6 m και 1 450 kg πρέπει να αξιολογούνται με βάση την κοινή καμπύλη φορτίου.
Η NICE αναφέρει άνοιγμα 90° σε περίπου 30 δευτερόλεπτα με τυπική εγκατάσταση, χωρίς να υπολογίζονται η επιτάχυνση και η επιβράδυνση. Ο πραγματικός χρόνος εξαρτάται από τη γεωμετρία, το φύλλο και τις ρυθμίσεις της μονάδας ελέγχου. Ο κινητήρας πωλείται χωριστά· τα παρελκόμενα και η μονάδα ελέγχου επιλέγονται ξεχωριστά.
| Γρήγορη πλοήγηση | |
|---|---|
| Περιεχόμενα συσκευασίας | Παρελκόμενα |
| Σετ | Όρια |
| Διάρκεια ζωής | Εγκατάσταση |
| Συνδεσμολογία | Στοπ |
| Δοκιμή | Απασφάλιση |
| Παράμετροι | Συντήρηση |
| Εγχειρίδιο | |
| Παρελκόμενα – ακροδέκτες και πολικότητα | Εγχειρίδιο PDF |
Τι περιλαμβάνει η συσκευασία του μηχανισμού κίνησης

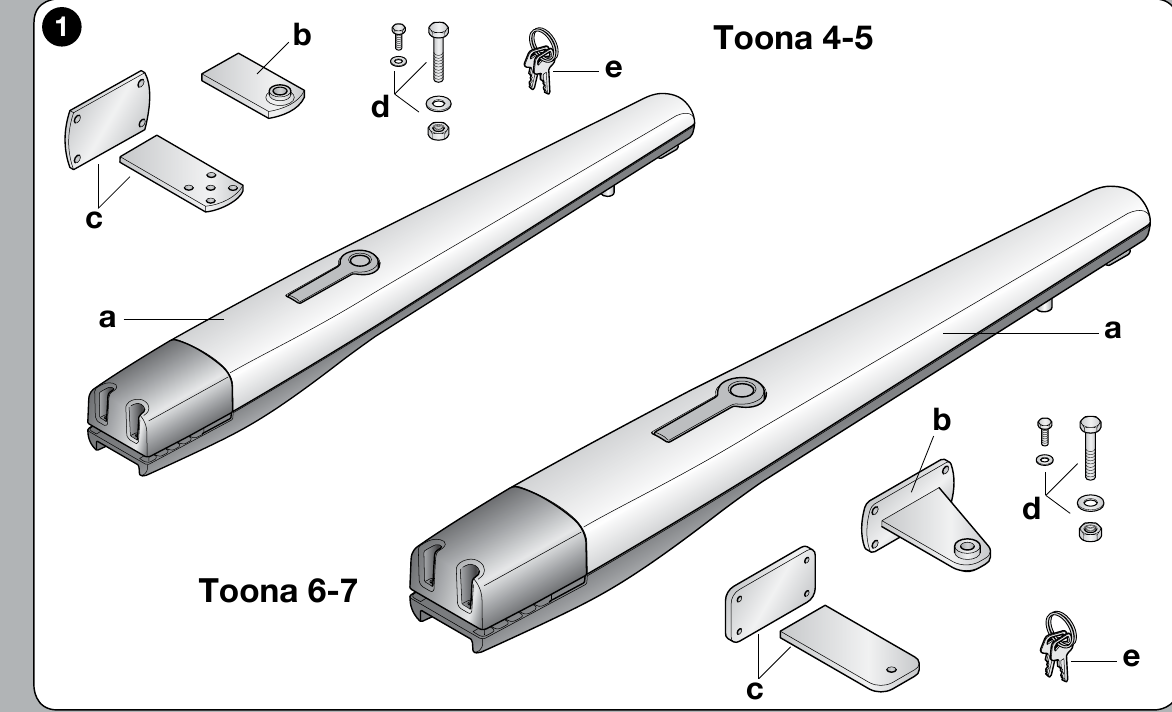

Στο κάτω μέρος της αρχικής εικόνας με την ένδειξη Toona 6–7 περιλαμβάνονται ο κινητήρας, η μπροστινή βάση, η πίσω βάση με την πλάκα, τα εξαρτήματα στερέωσης και τα κλειδιά χειροκίνητης απασφάλισης. Ο ακριβής αριθμός των μικρών εξαρτημάτων εξαρτάται από την έκδοση της συσκευασίας που παραδίδεται· η μονάδα ελέγχου και τα παρελκόμενα ασφαλείας επιλέγονται ξεχωριστά.
Σύνδεση παρελκομένων στην MC824HR30
Οι ακόλουθοι ακροδέκτες ανήκουν στη μονάδα ελέγχου MC824HR30/MCA1R30 όταν χρησιμοποιείται με τον κινητήρα TO6024HS, όχι στον ίδιο τον κινητήρα. Πριν από τις εργασίες, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Αν χρησιμοποιείτε άλλη πλακέτα, ακολουθήστε το δικό της διάγραμμα συνδεσμολογίας.
| Παρελκόμενα | Ακροδέκτες, τάση και πολικότητα |
|---|---|
| Φωτοκύτταρα BlueBUS | Συνδέστε συμβατά φωτοκύτταρα, όπως τα EPMB, με δύο αγωγούς, στο BlueBUS. + και − δεν έχουν συγκεκριμένη πολικότητα. Ρυθμίστε τη διεύθυνση και, μετά από αλλαγή συσκευών, επαναλάβετε την εκμάθηση. |
| STOP και εντολές | Η είσοδος STOP δέχεται επαφή χωρίς τάση NO ή NC ή στοιχείο με αντίσταση 8,2 kΩ· η κατάστασή του αποθηκεύεται κατά την εκμάθηση. Οι είσοδοι SbS, Open και Close δέχονται επαφή NO χωρίς τάση στο αντίστοιχο ζεύγος ακροδεκτών. Οι επαφές δεν έχουν πολικότητα +/− και μην εφαρμόζετε εξωτερική τάση στην είσοδο. |
| Βοηθητική τροφοδοσία | Ο δεξιός ακροδέκτης του ζεύγους STOP = −, ο αριστερός ακροδέκτης του ζεύγους SbS = +, με τον προσανατολισμό της παρακάτω εικόνας (οι επιγραφές βρίσκονται πάνω από τους ακροδέκτες). Τροφοδοσία κατάλληλου αναγνώστη ή μονάδας: 24 V DC (−30 % έως +50 %), έως 200 mA, ακόμη και σε κατάσταση αναμονής. Συνδέστε το ρελέ εντολής της μονάδας χωριστά ως επαφή χωρίς τάση· ελέγξτε το επιτρεπόμενο εύρος τάσης και την κατανάλωση της μονάδας. |
| Φάρος, κλειδαριά, ενδεικτική λυχνία | FLASH: 12 V DC, έως 21 W· ELS: 12 V AC, έως 15 VA, χωρίς σταθερό +/−· OGI: 24 V DC, έως 4 W. Για τα FLASH/OGI, το διάγραμμα δεν προσδιορίζει τη σειρά +/− στο ζεύγος ακροδεκτών, επομένως μην την υποθέτετε· για πολωμένο προϊόν, ελέγξτε τις ενδείξεις τόσο στην πλακέτα όσο και στο προϊόν. Η λειτουργία των εξόδων μπορεί να αλλάξει ανάλογα με τον προγραμματισμό. |
| Ραδιοδέκτης και εφεδρική τροφοδοσία | Ο πρόσθετος δέκτης συνδέεται στην υποδοχή SM, ενώ η εφεδρική μπαταρία συνδέεται στη δική της υποδοχή, ανάλογα με την εγκατεστημένη πλακέτα. Δεν συνδέονται στο BlueBUS ούτε στους ακροδέκτες του κινητήρα. |
Για λεπτομέρειες σχετικά με τις θέσεις των ακροδεκτών, την εκμάθηση και τη δοκιμή των διατάξεων ασφαλείας, ανατρέξτε στο επίσημο εγχειρίδιο της μονάδας ελέγχου MC824HR30.
Μονάδα ελέγχου και παρελκόμενα
Ο κινητήρας που πωλείται χωριστά χρειάζεται κατάλληλη μονάδα ελέγχου. Η τρέχουσα MC824HR30/MCA1R30 ελέγχει έναν ή δύο κινητήρες 24 V και έχει το δικό της εγχειρίδιο· για την παλαιότερη MC824HR10/MCA1R10, χρησιμοποιήστε το εγχειρίδιο της αντίστοιχης πλακέτας. Ελέγξτε τα συγκεκριμένα παρελκόμενα στα περιεχόμενα του σετ που επιλέξατε.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ελέγχει κινητήρα 24 V· επιλέξτε το εγχειρίδιο της πλακέτας που είναι πράγματι εγκατεστημένη. | |
| Δέκτης | Επιλέξτε ραδιοδέκτη με βάση την κωδικοποίηση του πομπού και την πλακέτα. | |
| Πομπός | Επιλέξτε ανάλογα με τον δέκτη· οι λειτουργίες BD και LR απαιτούν τον αντίστοιχο δέκτη. |
|
| Φωτοκύτταρα | Επιλογή με βάση τις εισόδους BlueBUS, την τροφοδοσία και τον εξοπλισμό της συγκεκριμένης μονάδας ελέγχου. | |
| Φάρος | Η τάση, η ισχύς και ο τρόπος αναλαμπής πρέπει να αντιστοιχούν στην έξοδο της μονάδας ελέγχου. |
Σετ με μηχανισμό κίνησης TO6024HS
Διατίθενται ξεχωριστά σετ για μονόφυλλες και δίφυλλες πύλες. Πριν από την παραγγελία, ελέγξτε στην αντίστοιχη σελίδα προϊόντος το ακριβές περιεχόμενο του σετ και την πλακέτα.
| Μονόφυλλη πύλη | Δίφυλλη πύλη |
|---|---|
| Σετ με παρελκόμενα Σετ με φωτοκύτταρα Βασικό σετ | Βασικό σετ Σετ με παρελκόμενα Σετ με φωτοκύτταρα |
Εύρος εφαρμογής για ένα φύλλο
Το μήκος και το βάρος αποτελούν κοινό περιορισμό. Καμπύλη TO6024HS αντιστοιχεί σε περίπου 1 450 kg στα 3 m και περίπου 700 kg στα 6 m. Χρησιμοποιήστε μόνο την καμπύλη του μοντέλου σας και λάβετε υπόψη την αντίσταση κατά την κίνηση, την πλήρη επένδυση και τον άνεμο· δεν μπορούν να συνδυαστούν αυτόματα οι ακραίες τιμές.
Διάρκεια ζωής ανάλογα με το φορτίο
Για μία πτέρυγα, αθροίστε τους αντίστοιχους δείκτες βάρους, μήκους και περιβάλλοντος. Στη συνέχεια, συγκρίνετε το άθροισμα με το διάγραμμα NICE. Για τιμές πάνω από 100 %, το διάγραμμα δεν δίνει τιμή. Πρόκειται για ενδεικτική εκτίμηση διάρκειας ζωής 80 000 έως 250 000 κύκλους λειτουργίας ανάλογα με το φορτίο, όχι για εγγύηση.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής |
|---|---|---|
| Βάρος έως 400 kg | 0 % |
|
| Πάνω από 400 έως 500 kg | 10 % | |
| Πάνω από 500 kg | 20 % | |
| Μήκος 2–3 m | 0 % | |
| Μήκος 3–4 m | 0 % | |
| Μήκος πάνω από 4 έως 5 m | 10 % | |
| Μήκος πάνω από 5 έως 6 m | 20 % | |
| Θερμοκρασία πάνω από 40 °C, κάτω από 0 °C ή υγρασία πάνω από 80 % | 20 % | |
| Πλήρης επένδυση της πτέρυγας | 15 % | |
| Περιοχή με ανέμους | 15 % |
| Διάγραμμα NICE |
|---|
Εγκατάσταση μηχανισμού κίνησης και στηριγμάτων
Πριν από την εγκατάσταση, ελέγξτε τη στιβαρότητα της πύλης, την ομαλή χειροκίνητη κίνηση του φύλλου, τον χώρο για την απασφάλιση και την κατάλληλη θέση στερέωσης στο σταθερό τμήμα του φύλλου. Αναθέστε την εγκατάσταση και την ηλεκτρική σύνδεση σε εξειδικευμένο τεχνικό.
Στερέωση του πίσω στηρίγματος και διάγραμμα A/B/C
Κολόνα και στηρίγματα: Ως ενδεικτική σύσταση, προτείνουμε μια στιβαρή χαλύβδινη κολόνα 120 × 120 mm. Σε 100 × 100 mm ο εγκαταστάτης πρέπει να αξιολογήσει ξεχωριστά το πάχος του τοιχώματος, την αγκύρωση, τη βάση, την απόσταση του μεντεσέ και το φορτίο του ανέμου. Η διατομή από μόνη της δεν εγγυάται την αντοχή.
Μετρήστε την απόσταση του μεντεσέ C. Στο αρχικό διάγραμμα TO6024HS/TO7024, φέρτε από το C μια οριζόντια γραμμή και διαβάστε την τιμή B· η τομή με την προτεινόμενη γραμμή r.i.l. καθορίζει τη γωνία και την τιμή A στην κατακόρυφη. Οι διαστάσεις A και B πρέπει να είναι παρόμοιες. Τιμές B κάτω από τη γραμμή t δεν συνιστώνται από τη NICE.
Αν το προφίλ της κολόνας ή η θέση του μεντεσέ δεν επιτρέπει την τήρηση του διαγράμματος, πρέπει να τροποποιηθεί ή να κατασκευαστεί κατάλληλη προέκταση στήριξης για Toona 6–7. Για άνοιγμα προς τα έξω απαιτείται προέκταση της πίσω στήριξης. Επιλέξτε τις διαστάσεις με βάση την πραγματική πύλη και ελέγξτε όλη την κίνηση πριν από την τελική συγκόλληση.
Αφού ελέγξετε τη γεωμετρία, συνδέστε σταθερά το πίσω στήριγμα με την πλάκα στερέωσης και την κολόνα. Επιλέξτε τα στοιχεία στερέωσης στην κολόνα ανάλογα με το υπόστρωμα. Στερεώστε το μπροστινό στήριγμα στο σταθερό τμήμα του φύλλου· ο κινητήρας πρέπει να έχει τον απαιτούμενο μικρό τζόγο στους πείρους, ώστε να μην μπλοκάρει.
Διάσταση D = 1 070 mm. Αφού προσδιορίσετε το A από το διάγραμμα, βρείτε το E στον πίνακα της NICE· η διαφορά ύψους μεταξύ του εμπρός και του πίσω βραχίονα είναι F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Για τον πίσω πείρο, η NICE ορίζει να σφίξετε το παξιμάδι και στη συνέχεια να το χαλαρώσετε κατά 1/10 της στροφής, ώστε να παραμείνει ένα ελάχιστο διάκενο μεταξύ των εξαρτημάτων. Σφίξτε την εμπρός στερέωση σύμφωνα με το σχέδιο του κατασκευαστή.
Καλωδίωση και σύνδεση του μοτέρ
Πριν ανοίξετε το κάλυμμα και κάνετε τις συνδέσεις, αποσυνδέστε την τροφοδοσία. Ο μηχανισμός κίνησης διαθέτει ξεχωριστούς ακροδέκτες για τον κωδικοποιητή και το μοτέρ 24 V DC· μην τους συγχέετε. Συνδέστε τα καλώδια και τη γείωση προστασίας σύμφωνα με το αρχικό σχέδιο της NICE και τις οδηγίες της μονάδας ελέγχου που έχει πράγματι εγκατασταθεί. Η ένδειξη 24 V αφορά την τάση του μοτέρ και δεν σημαίνει αυτομάτως ότι αυτή είναι η τάση τροφοδοσίας δικτύου της μονάδας ελέγχου.
Κατά το άνοιγμα προς τα έξω, σύμφωνα με τη NICE, αλλάζει η πολικότητα τροφοδοσίας του μοτέρ. Ταυτόχρονα, πρέπει να έχει μελετηθεί σωστά η γεωμετρία εγκατάστασης· η αλλαγή μόνο των καλωδίων δεν αρκεί. Στη συνέχεια, ελέγξτε την κατεύθυνση κίνησης, τις θέσεις ακινητοποίησης και τις διατάξεις ασφαλείας σύμφωνα με τις οδηγίες της εγκατεστημένης πλακέτας.
Εσωτερικά στοπ ανοίγματος και κλεισίματος
Στη σειρά Toona 6–7 τα μηχανικά στοπ ρυθμίζονται για το άνοιγμα και το κλείσιμο. Απασφαλίστε το μοτέρ, μετακινήστε το φύλλο ώστε να είναι προσβάσιμη η βίδα του στοπ, χαλαρώστε τη, ρυθμίστε χειροκίνητα την επιθυμητή θέση ανοίγματος, φέρτε το στοπ κοντά στον πείρο και σφίξτε τη βίδα. Επαναλάβετε την ίδια διαδικασία στην επιθυμητή θέση κλεισίματος και, στη συνέχεια, ασφαλίστε το μοτέρ. Ελέγξτε τις τελικές θέσεις και την ασφάλεια ολόκληρης της αυλόπορτας κατά τις δοκιμές.
Δοκιμή πριν από την πρώτη χρήση
Μετά την εγκατάσταση και τη ρύθμιση των στοπ, εξειδικευμένος τεχνικός πρέπει να δοκιμάσει ολόκληρη την αυλόπορτα, όχι μόνο την εκκίνηση του μοτέρ. Η NICE αναφέρει ως έλεγχο, με τον μηχανισμό κίνησης απασφαλισμένο, τη χειροκίνητη μετακίνηση του φύλλου με δύναμη έως 390 N.
- Ελέγξτε ότι το φύλλο κινείται ομαλά με το χέρι σε όλη τη διαδρομή, ότι οι βραχίονες είναι σταθεροί και ότι η απασφάλιση γίνεται με ασφάλεια.
- Δώστε επανειλημμένα εντολές ανοίγματος, διακοπής και κλεισίματος· ελέγξτε την κατεύθυνση, την επιβράδυνση πριν από τη στάση, τα στοπ και, στην περίπτωση δύο φύλλων, τη σειρά λειτουργίας τους σύμφωνα με τις οδηγίες της μονάδας ελέγχου.
- Ελέγξτε ξεχωριστά τα φωτοκύτταρα, τις ακμές ασφαλείας και τα υπόλοιπα εγκατεστημένα συστήματα προστασίας. Ο τεχνικός μετρά τις δυνάμεις λειτουργίας σύμφωνα με τις ισχύουσες απαιτήσεις· η αυλόπορτα μπορεί να χρησιμοποιηθεί μόνο μετά την επιτυχή ολοκλήρωση της δοκιμής.
Χειροκίνητη απασφάλιση του μηχανισμού κίνησης
Απασφαλίστε ή ασφαλίστε τον μηχανισμό κίνησης μόνο όταν το φύλλο είναι ακίνητο. Αν έχει εγκατασταθεί ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα. Σε περίπτωση βλάβης, αποσυνδέστε την τροφοδοσία.
- Σύρετε το κάλυμμα της κλειδαριάς απασφάλισης.
- Τοποθετήστε το παρεχόμενο κλειδί και γυρίστε το δεξιόστροφα.
- Ανασηκώστε τον μοχλό και μετακινήστε το φύλλο με το χέρι. Για να ασφαλίσετε ξανά τον μηχανισμό, κατεβάστε τον μοχλό, γυρίστε το κλειδί πίσω, αφαιρέστε το και κλείστε το κάλυμμα.
Έλεγχος και συντήρηση
Το σέρβις εκτελείται το αργότερο κάθε 6 μήνες από εξειδικευμένο τεχνικό. Αφού αποσυνδέσει την τροφοδοσία, ελέγχει τη στερέωση, τη διάβρωση, τη φθορά, τις βιδωτές συνδέσεις και τη λίπανση της βίδας και του παξιμαδιού. Αφού ενεργοποιήσει ξανά την τροφοδοσία, ελέγχει την κίνηση, την απασφάλιση και όλες τις διατάξεις ασφαλείας.
Τεχνικά χαρακτηριστικά
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο | TO6024HS |
| Τάση μοτέρ | 24 V DC |
| Μέγιστη / ονομαστική ένταση ρεύματος | 5 A / 2,5 A |
| Μέγιστη / ονομαστική ισχύς εισόδου | 120 W / 60 W |
| Διαδρομή | 584 mm |
| Ταχύτητα χωρίς φορτίο | 0,016 m/s |
| Μέγιστη / ονομαστική δύναμη | 2 200 N / 1 200 N |
| Κύκλοι ανά ώρα στην ονομαστική δύναμη | 41 |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Κλάση μόνωσης | F |
| Ενδεικτική διάρκεια ζωής | 80 000 έως 250 000 κύκλοι ανάλογα με το φορτίο |
| Διαστάσεις Μ × Π × Υ | 1 200 × 128 × 150 mm |
| Βάρος μοτέρ | 15 kg |
