NICE Toona TO4024 – μεμονωμένος κινητήρας 24 V για φύλλο έως 3 m
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
159,27 € με ΦΠΑ
| Βάρος |
|---|
| 8,40 kg |
Περιγραφή του προϊόντος NICE Toona TO4024 – μεμονωμένος κινητήρας 24 V για φύλλο έως 3 m
NICE Toona 4 TO4024 είναι ένας αυτόνομος κινητήρας 24 V DC για ένα φύλλο. Σύμφωνα με το διάγραμμα της NICE, για μήκος 3 m μπορεί να χειριστεί έως περίπου 300 kg· βάρος 500 kg ισχύει για μήκος έως περίπου 1,8 m. Αξιολογήστε το μήκος και το βάρος σε συνδυασμό.
Ο μηχανισμός κίνησης είναι μη αναστρέψιμος, χρησιμοποιεί κωδικοποιητή και διαθέτει ρυθμιζόμενο μηχανικό στοπ στο άνοιγμα. Για τα συνήθη τρέχοντα σετ TO4024, ο κατάλογος αναφέρει την MC824HR30. Η τροφοδοσία δικτύου, το BlueBUS, ο ραδιοφωνικός δέκτης και η μπαταρία είναι χαρακτηριστικά της επιλεγμένης μονάδας ελέγχου, όχι του ίδιου του κινητήρα.
Η Toona διαθέτει σώμα δύο τμημάτων από χυτό αλουμίνιο με επιφανειακή επεξεργασία, εσωτερικά εξαρτήματα από χάλυβα, κράματα και τεχνοπολυμερή, καθώς και μπρούντζινο παξιμάδι οδήγησης. Οι διαστάσεις των σημείων στερέωσης αντιστοιχούν σε παλαιότερους μηχανισμούς κίνησης NICE Moby και Pluto. Ο κινητήρας είναι κατάλληλος και για συχνότερη χρήση· σε πύλη με συμπαγή επένδυση και σε σημείο με άνεμο, λάβετε υπόψη την αυξημένη καταπόνηση κατά την επιλογή, σύμφωνα με τον διάγραμμα διάρκειας ζωής.
Σε συνδυασμό με τη MC824HR30 η εκμάθηση θέσεων, ο διαγνωστικός έλεγχος, η επιβράδυνση, ο χρόνος παύσης και η λειτουργία διέλευσης πεζών είναι λειτουργίες της μονάδας ελέγχου. Αυτή χρησιμοποιεί το BlueBUS για τις αντίστοιχες συσκευές ασφαλείας.
| Γρήγορη πλοήγηση σε αυτήν τη σελίδα | ||
|---|---|---|
| Περιεχόμενα συσκευασίας | Επιλογή και όρια | Σετ |
| Εξαρτήματα | Εγχειρίδιο | Διάρκεια ζωής |
| Εγκατάσταση | Καλωδίωση | Στοπ |
| Φωτογραφίες | Απασφάλιση | Χαρακτηριστικά |
Εξαρτήματα συμβατά με τον μηχανισμό κίνησης NICE Toona 4 TO4024
Συνιστούμε επίσης να αγοράσετε μαζί με τον μηχανισμό κίνησης τα ακόλουθα συμβατά προαιρετικά εξαρτήματα:
| Τι | Γιατί | Τύπος |
|---|---|---|
|
Μονάδα ελέγχου
|
Ηλεκτρονικά ελέγχου του μηχανισμού κίνησης. |
|
| Επισημαίνει την κίνηση της πύλης. Κεραία διαθέτει μόνο το μοντέλο στο οποίο αναφέρεται ρητά· η επιλογή φωτιστικού εξαρτάται από την έξοδο της μονάδας ελέγχου που χρησιμοποιείται. |
Η έξοδος FLASH στο MC824HR30 προορίζεται για φωτιστικό 12 V, έως 21 W. Μπορείτε να επιλέξετε διαφορετικό φάρο μόνο αφού ελέγξετε την τάση, τον τύπο τροφοδοσίας, την ισχύ και τον τρόπο αναλαμπής. |
|
| Παρακολουθούν τον χώρο ανάμεσα στον πομπό και τον δέκτη. Όταν διακοπεί η δέσμη, στέλνουν σήμα στη μονάδα ελέγχου· η απόκρισή της εξαρτάται από τη συνδεσμολογία και τη ρύθμιση. Μετά την εγκατάσταση, πρέπει να ελέγξετε τη σωστή θέση και λειτουργία τους μαζί με ολόκληρη την πύλη. | ||
| Επιλέξτε τηλεχειριστήριο ανάλογα με τον δέκτη και την κωδικοποίηση της συγκεκριμένης μονάδας ελέγχου. | ||
| Ο δέκτης πρέπει να υποστηρίζει την κωδικοποίηση του επιλεγμένου πομπού· οι OXIBD και OXILR δεν είναι συμβατοί με όλα τα αναφερόμενα τηλεχειριστήρια. |
|
|
| Για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | ||
| Αν ξεχάσετε το τηλεχειριστήριο ή έχετε πολλά οχήματα/άτομα και δεν θέλετε να δώσετε τηλεχειριστήριο σε όλους. | ||
| Έλεγχος της πύλης με κλειδί μέσω διακόπτη συνδεδεμένου με καλωδίωση στη μονάδα ελέγχου. | ||
|
Ηλεκτρικές κλειδαριές
|
Η κλειδαριά συγκρατεί το φύλλο στην κλειστή θέση. Η μονάδα ελέγχου πρέπει να την απασφαλίσει πριν από το άνοιγμα· επιλέξτε τον κατάλληλο τύπο και την τάση με βάση την πύλη και τη συγκεκριμένη μονάδα. |
|
| Έλεγχος του μηχανισμού κίνησης με την προσέγγιση κάρτας ή μπρελόκ στον αναγνώστη. |
|
|
| Σε περίπτωση διακοπής ρεύματος, τροφοδοτεί τον αυτοματισμό μέσω συμβατής μονάδας ελέγχου· η επιλογή εξαρτάται από την αναθεώρηση της πλακέτας της. |
|

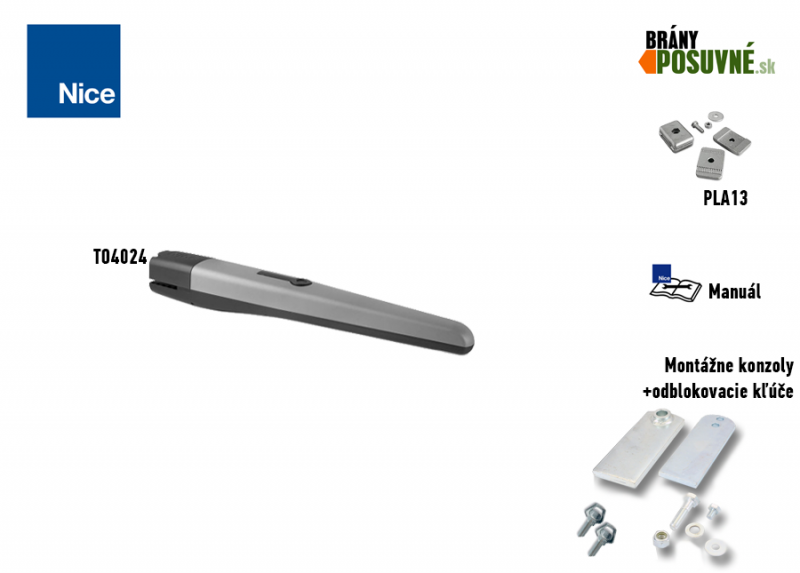

| Ο μηχανισμός κίνησης περιλαμβάνει: | Κωδικός | |||
|---|---|---|---|---|
![]() |
1 × | Μοτέρ NICE Toona 4 TO4024 |
TO4024 |
|
|
Ηλεκτρομηχανικό μοτέρ Toona 4· περίπου 500 kg για μήκος έως 1,8 m ή 300 kg για 3 m, σύμφωνα με το διάγραμμα της NICE. |
||||
![]() |
1 × | Εσωτερικό μηχανικό στοπ ανοίγματος | PLA13 | |
|
Το εσωτερικό στοπ χρησιμοποιείται για τη ρύθμιση της τελικής θέσης ανοίγματος. Φροντίστε για τη μηχανική ασφάλιση της πύλης στην κλειστή θέση ανάλογα με τη συγκεκριμένη εγκατάσταση. |
||||
![]() |
2 × | Κλειδί απασφάλισης | CM-B | |
|
Σε περίπτωση διακοπής ρεύματος, χρησιμοποιείται για την απασφάλιση του μηχανισμού κίνησης, ώστε η πύλη να μπορεί να μετακινηθεί χειροκίνητα με σπρώξιμο ή τράβηγμα. |
||||
![]() |
1 × | Εμπρόσθιο στήριγμα για συγκόλληση | PMDSMAR04.4610 | |
|
Συγκολλάται στο σταθερό τμήμα του φύλλου· προσέξτε, τοποθετείται σε διαφορετικό ύψος από το οπίσθιο στήριγμα. Εναλλακτικό στήριγμα με βιδωτή στερέωση είναι το PLA8. |
||||
![]() |
1 × | Πείρος εμπρόσθιου στηρίγματος | R8.5120 Ροδέλα V8X10.5102 Πείρος |
|
|
Χρησιμοποιείται για τη στερέωση του εμπρόσθιου άκρου του μηχανισμού κίνησης στο εμπρόσθιο στήριγμα. |
||||
![]() |
1 × | Οπίσθιο στήριγμα για συγκόλληση | PMDSMP.4610 | |
|
Συγκολλάται στην πλάκα στερέωσης με βίδες ή σε χαλύβδινο στύλο. Προσοχή: τοποθετείται σε διαφορετικό ύψος από την μπροστινή βάση. Η εναλλακτική επιμήκης βάση είναι η PLA6. |
||||
![]() |
1 × | Πλάκα τοποθέτησης κάτω από την πίσω βάση | PMDPA.4610 | |
|
Συγκολλάται σε αυτήν η πίσω βάση. Στη συνέχεια, η πλάκα τοποθέτησης στερεώνεται στον στύλο ή στον τοίχο. |
||||
![]() |
2 × | Πείρος πίσω βάσης | D10.5110 Παξιμάδι R10.5120 Ροδέλα V10X40.5101 Πείρος |
|
|
Χρησιμεύει για τη στερέωση του πίσω μέρους του μηχανισμού στην πίσω βάση. |
||||
![]() |
1 × | Εγχειρίδιο εγκατάστασης NICE Toona 4 TO4024 | Λήψη | |
|
Εγχειρίδιο εγκατάστασης στα σλοβακικά και στα τσεχικά για τον μηχανισμό Toona. Η σύνδεση και ο προγραμματισμός της μονάδας ελέγχου πραγματοποιούνται σύμφωνα με το δικό της εγχειρίδιο. |
||||
Σημαντικό: Ο μεμονωμένος μηχανισμός TO4024 χρειάζεται κατάλληλη μονάδα ελέγχου, για παράδειγμα MC824HR30, καθώς και συστήματα ασφαλείας ανάλογα με την εγκατάσταση. Θα βρείτε τον εξοπλισμό και την τιμή ενός ολοκληρωμένου συστήματος αυτοματισμού στις συνθέσεις με αυτόν τον μηχανισμό.
(Είναι κατάλληλος αυτός ο μηχανισμός για μένα;)
Συγκρίνετε με άλλους μηχανισμούς:
Για παλαιότερα μοντέλα, ελέγξτε την τρέχουσα διαθεσιμότητα και τη συμβατότητα των διαστάσεων τοποθέτησης.

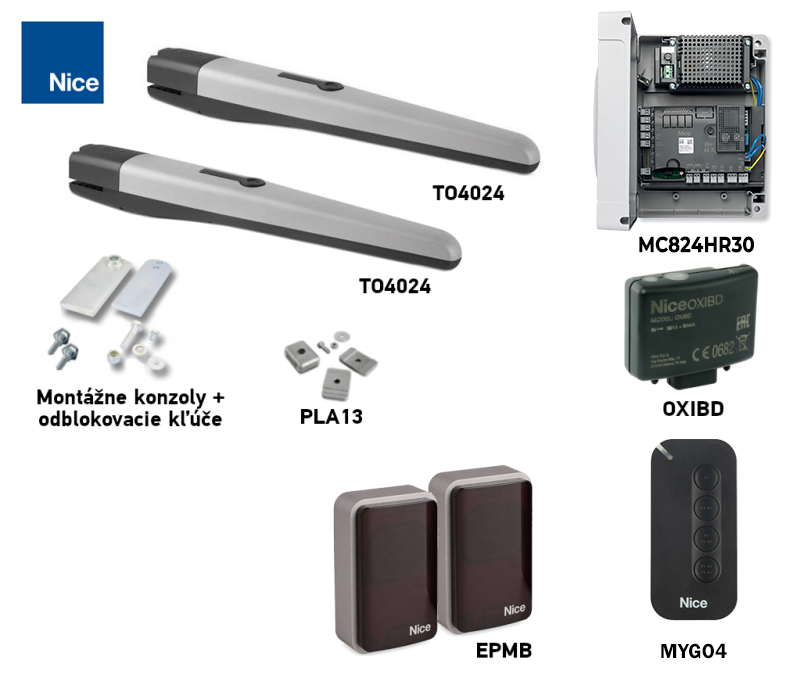

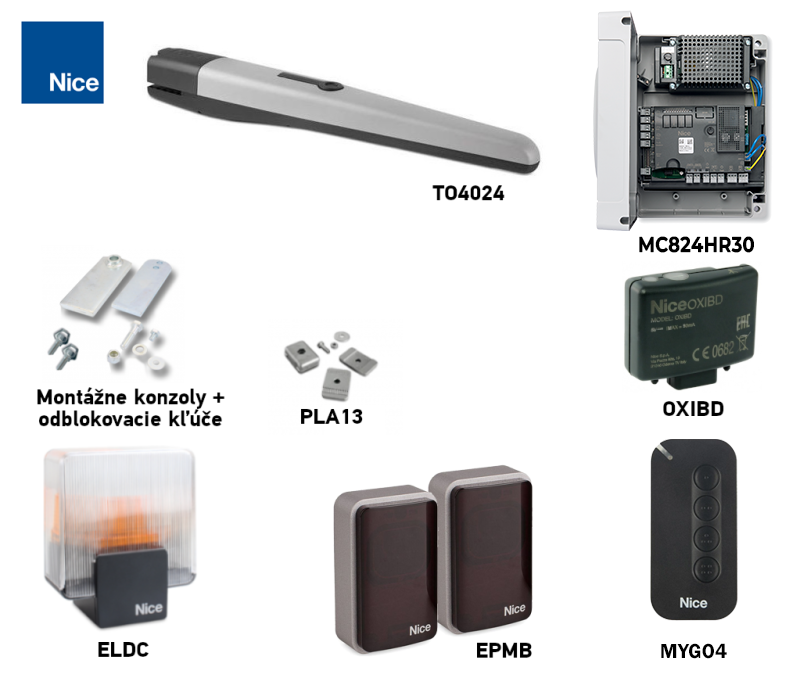

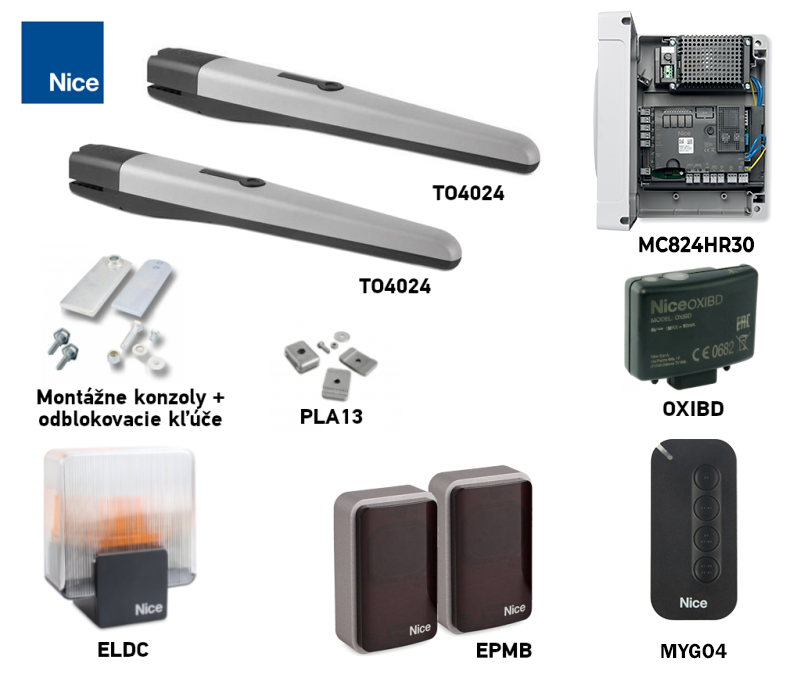

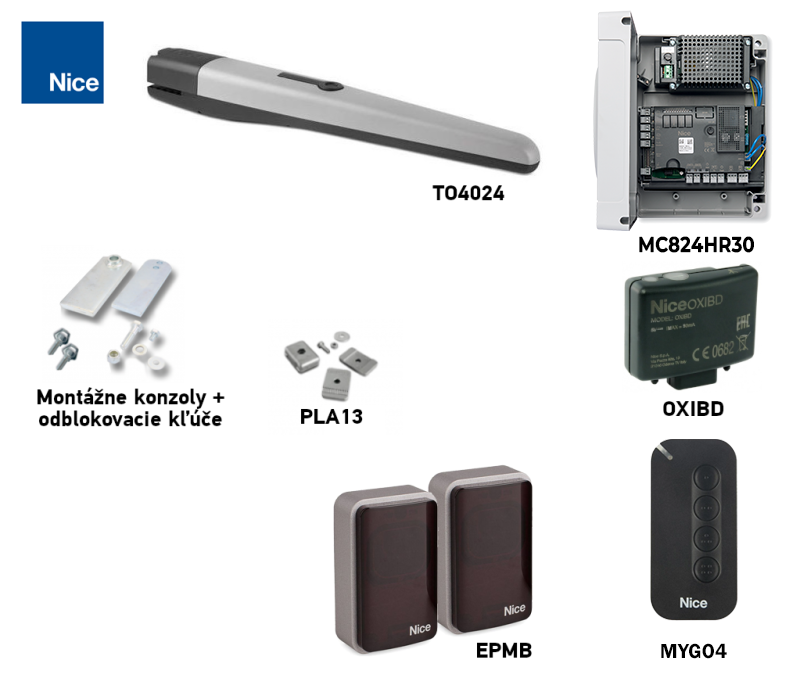

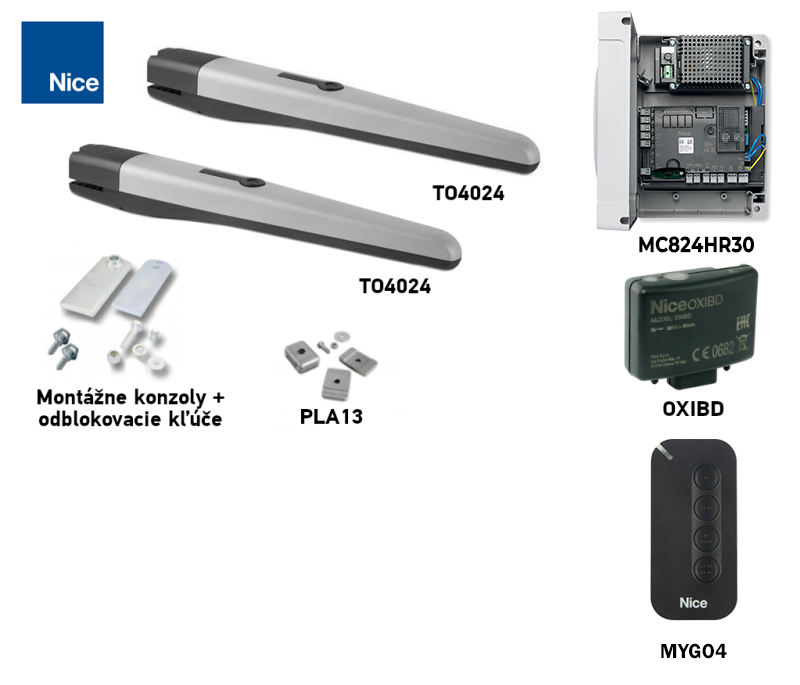

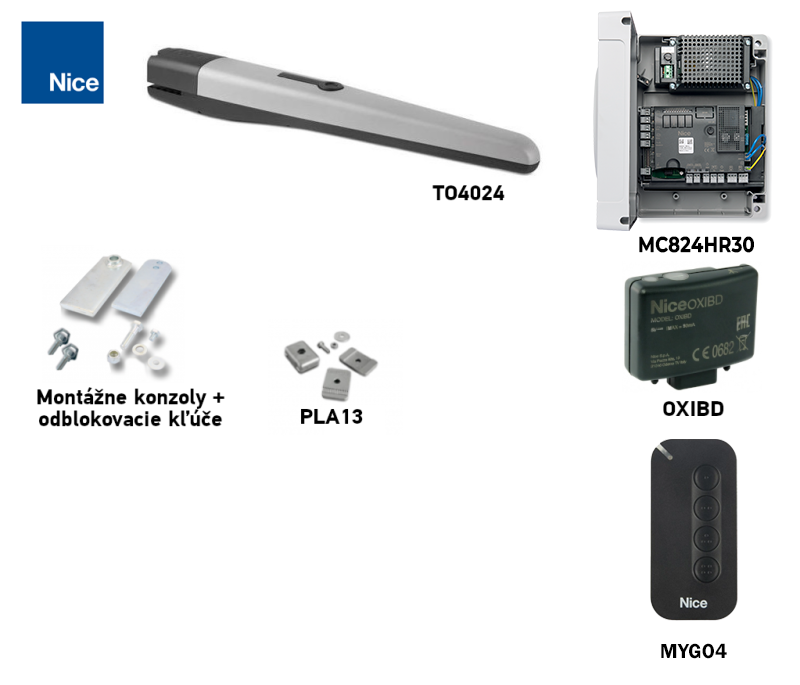

Σε προνομιακή τιμή τα σετ περιλαμβάνουν μηχανισμό NICE Toona 4 TO4024:
| Σετ για μονόφυλλη αυλόπορτα » | Σετ για δίφυλλη αυλόπορτα » |
|---|---|
|
Μηχανισμός Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης. |
2 μηχανισμοί Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης. |
| Σετ για μονόφυλλη αυλόπορτα με φωτοκύτταρα » | Σετ για δίφυλλη αυλόπορτα με φωτοκύτταρα » |
|
Μηχανισμός Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
2 μηχανισμοί Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
| Σετ για μονόφυλλη αυλόπορτα με αξεσουάρ » | Σετ για δίφυλλη αυλόπορτα με αξεσουάρ » |
|
Μηχανισμός Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
2 μηχανισμοί Toona, μέγιστο 500 kg για φύλλο μήκους 1,8 m ή 300 kg για 3 m, μονάδα ελέγχου, τηλεχειριστήριο, δέκτης, φωτοκύτταρα, φάρος. |
Στα σετ με Στο MC824HR30, η σύζευξη των τηλεχειριστηρίων γίνεται μέσω του δέκτη, σύμφωνα με τη διαδικασία της μονάδας ελέγχου.. Για διαφορετική πλακέτα, ακολουθήστε τη δική της διαδικασία.
Επιλογή μηχανισμού – είναι ο μηχανισμός NICE Toona 4 TO4024 κατάλληλος για την αυλόπορτά μου;
Όρια μήκους και βάρους φύλλου
Το μήκος και το βάρος του ενός φύλλου πρέπει να αξιολογούνται συνδυαστικά, με βάση το διάγραμμα της NICE. Για μήκος έως 1,8 m το φύλλο μπορεί να ζυγίζει περίπου 500 kg· για μήκος 3 m περίπου 300 kg. Οι τιμές 3 m και 500 kg δεν ισχύουν ταυτόχρονα. Για άλλες διαστάσεις, συμβουλευτείτε το διάγραμμα για το επιτρεπόμενο βάρος και λάβετε επίσης υπόψη την πλήρη επένδυση, τον άνεμο και την ομαλή κίνηση του φύλλου.
Διάρκεια ζωής του μηχανισμού κίνησης NICE Toona 4 TO4024
Η διάρκεια ζωής αποτελεί εκτίμηση βάσει του δείκτη καταπόνησης, όχι εγγύηση αριθμού κύκλων. Αθροίστε τις αντίστοιχες τιμές του πίνακα και βρείτε το αποτέλεσμα στο αρχικό διάγραμμα της NICE.
| Διάγραμμα διάρκειας ζωής |
|---|
Για τον υπολογισμό, χρησιμοποιήστε το βάρος ενός φύλλου. Για παράδειγμα, για 250 kg, 2,5 m και χωρίς άλλες επιδράσεις, ο δείκτης είναι 10 % + 20 % = 30 %· η εκτίμηση κύκλων προκύπτει από το διάγραμμα.
Τοποθέτηση μηχανισμού κίνησης NICE Toona 4 TO4024
Πριν από τη στερέωση, βεβαιωθείτε ότι ο στύλος, η βάση και η αγκύρωσή του μπορούν να αντέξουν τα φορτία από το φύλλο, τον μηχανισμό κίνησης και τον άνεμο. Η διατομή του προφίλ από μόνη της δεν καθορίζει την καταλληλότητα: σημαντικά είναι επίσης το υλικό, το πάχος του τοιχώματος, το ύψος, η θέση του μεντεσέ και η κατάσταση της βάσης.
Αν η θέση του μεντεσέ και το σχήμα του στύλου δεν επιτρέπουν τις διαστάσεις του διαγράμματος τοποθέτησης, προσαρμόστε το πίσω στήριγμα ή χρησιμοποιήστε το επιμήκες στήριγμα PLA6. Καθορίστε τις διαστάσεις A και B με βάση τη μετρημένη C και την επιθυμητή γωνία ανοίγματος, σύμφωνα με το διάγραμμα τοποθέτησης της NICE. Για άνοιγμα προς τα έξω απαιτείται επιμήκες πίσω στήριγμα· καθορίστε το μήκος του από το διάγραμμα και βεβαιωθείτε ότι το φύλλο κινείται ελεύθερα.

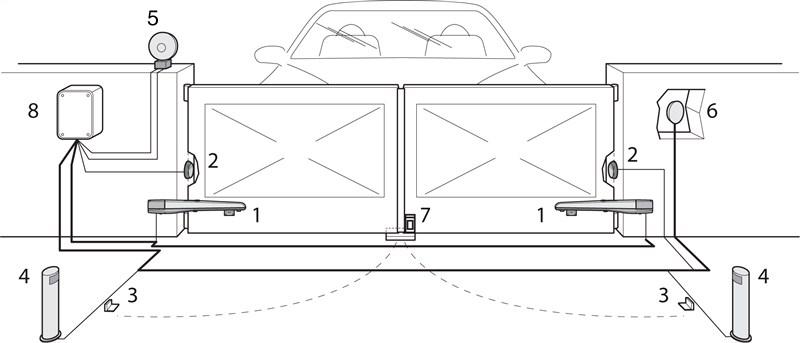

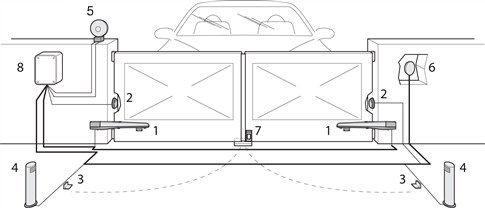

Μια τυπική (προαιρετική) διάταξη σύνδεσης του μηχανισμού κίνησης με τα εξαρτήματα είναι η εξής:
Κατάλογος εξαρτημάτων
|

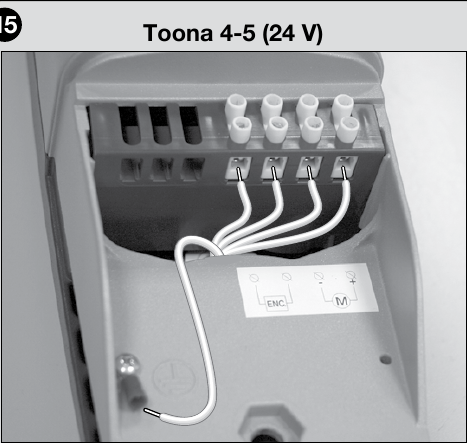

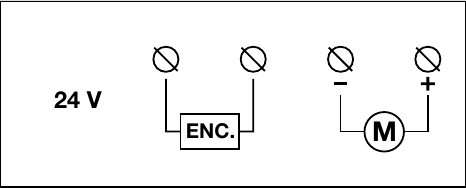

Καλωδίωση μηχανισμού κίνησης NICE Toona TO4024
Αφού αποσυνδέσετε την τροφοδοσία δικτύου και την εφεδρική μπαταρία, περάστε το καλώδιο από την είσοδο του μηχανισμού κίνησης. Το TO4024 έχει επισημασμένους τους ακροδέκτες + / − του κινητήρα και ένα ξεχωριστό ζεύγος ακροδεκτών κωδικοποιητή· η θέση τους φαίνεται στην παρακάτω εικόνα. Στην τρέχουσα κεντρική μονάδα MC824HR30, ο μοναδικός κινητήρας συνδέεται στο M2 και ο κωδικοποιητής του στο ENC κινητήρα 2· το M1 παραμένει ελεύθερο. Ο κωδικοποιητής δεν έχει καθορισμένη πολικότητα. Η έξοδος M2 προορίζεται για τον κινητήρα και όχι για την τροφοδοσία εξαρτημάτων. Για δύο κινητήρες ή διαφορετική κεντρική μονάδα, ακολουθήστε το διάγραμμα της πλακέτας που είναι πράγματι εγκατεστημένη. Μετά τη σύνδεση, εκτελέστε την προβλεπόμενη διαδικασία εκμάθησης και ελέγξτε τη φορά και την ασφαλή λειτουργία της πύλης.
Σύνδεση και ρύθμιση πλακέτας MC824HR30 χρησιμοποιήστε μόνο σε εγκατάσταση με αυτήν ακριβώς την κεντρική μονάδα.
Σύνδεση εξαρτημάτων στην MC824HR30
Οι ακόλουθοι ακροδέκτες ανήκουν στην κεντρική μονάδα MC824HR30, όχι στον κινητήρα TO4024. Συνδέστε τους μόνο όταν είναι απενεργοποιημένη τόσο η τροφοδοσία δικτύου όσο και η τροφοδοσία από την μπαταρία. Για άλλη πλακέτα, χρησιμοποιήστε το δικό της διάγραμμα.
| Τι | Σύνδεση και πολικότητα |
|---|---|
|
Φωτοκύτταρα και στοιχεία BlueBUS
|
Συμβατό ζεύγος, για παράδειγμα EPMB, συνδέεται με δύο αγωγούς στο ζεύγος ακροδεκτών BlueBUS. Δεν έχει σημασία ποιος αγωγός συνδέεται στο + ή στο −. Ρυθμίστε τη διεύθυνση των φωτοκυττάρων και, μετά την προσθήκη ή αφαίρεση συσκευής, εκκινήστε την εκμάθηση των συνδεδεμένων συσκευών. |
|
Διακόπτης με κλειδί ή ρελέ δέκτη
|
Επαφή χωρίς δυναμικό NO συνδέστε την στο ζεύγος ακροδεκτών SbS (εντολή βηματικής λειτουργίας) ή, εναλλακτικά, στο ζεύγος Open ή Close ανάλογα με την επιθυμητή εντολή. Μην εφαρμόσετε εξωτερική τάση στην είσοδο εντολής. |
|
Ακμή ασφαλείας / STOP
|
Η είσοδος STOP δέχεται επαφή NO, NC ή έξοδο με αντίσταση 8,2 kΩ. Μετά την αλλαγή της καλωδίωσης, εκτελέστε εκμάθηση· ο τύπος επαφής πρέπει να αντιστοιχεί στο πραγματικό στοιχείο. |
|
Φάρος ELDC
|
Συνδέστε τον στην έξοδο FLASH: στη λειτουργία φάρου 12 V DC, έως 21 W. Για εξαρτήματα με σήμανση +/−, ακολουθήστε τη σήμανση και το διάγραμμα της κεντρικής πλακέτας. |
|
Ηλεκτρική κλειδαριά
|
Έξοδος ELS είναι σε λειτουργία κλειδαριάς 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει σταθερή πολικότητα +/−· ελέγξτε την καταλληλότητα της κλειδαριάς από την ετικέτα της. |
|
Ενδεικτική λυχνία ανοιχτής πύλης
|
Έξοδος OGI προορίζεται για 24 V, έως 4 W. Για ενδεικτική λυχνία με πολικότητα, ακολουθήστε τις σημάνσεις στην πλακέτα και στη λυχνία. |
|
Τροφοδοσία αναγνώστη / εξωτερικής μονάδας
|
Βοηθητική τροφοδοσία: ακροδέκτης STOP = −, ακροδέκτης SbS = +, συνολικά έως 200 mA. Η τάση είναι 24 V DC με ανοχή −30 % έως +50 %· πριν από τη σύνδεση, ελέγξτε την επιτρεπόμενη τάση και την κατανάλωση της μονάδας. Συνδέστε την επαφή ρελέ εντολής ξεχωριστά ως επαφή χωρίς δυναμικό. Αυτοί οι ακροδέκτες παραμένουν υπό τάση και στη λειτουργία αναμονής (Stand-by). |
|
Ραδιοδέκτης και εφεδρική μπαταρία
|
Δέκτης OXIBD τοποθετείται στην υποδοχή SM· η μπαταρία PSS324 στη δική της υποδοχή. Δεν συνδέονται στην έξοδο M2 ούτε στο BlueBUS. |
Οι έξοδοι FLASH, ELS και OGI μπορούν να επαναπρογραμματιστούν για άλλη λειτουργία. Πριν από τη σύνδεση, ελέγξτε τη ρύθμιση της συγκεκριμένης μονάδας σύμφωνα με το τεχνικό εγχειρίδιο MC824HR30 και δοκιμάστε τα στοιχεία ασφαλείας μετά την εγκατάσταση.
I. Τοποθέτηση πίσω βάσης στήριξης

Σχέδιο ανοίγματος προς τα μέσα
Υπολογίστε τη θέση της πίσω βάσης χρησιμοποιώντας το Διάγραμμα, από το οποίο θα προσδιορίσετε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίσες), ώστε ο μηχανισμός να κινείται ομαλά και γραμμικά.
Παράδειγμα ανάγνωσης τιμών από το διάγραμμα
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το Σχέδιο
- Στο Διάγραμμα χαράξτε μια οριζόντια γραμμή που τέμνει την τιμή C
- Από την τομή αυτής της γραμμής με τη DIL (Συνιστώμενη γραμμή εγκατάστασης) θα προσδιορίσετε τη μέγιστη γωνία ανοίγματος
- Εάν η τομή βρίσκεται κάτω από τη Γραμμή t, θα πρέπει να προσαρμόσετε τις τιμές ώστε η τομή να μετακινηθεί πάνω από αυτή τη γραμμή
- Εάν η τομή βρίσκεται πάνω από τη Γραμμή t, όλα είναι εντάξει, αλλά εάν η καθορισμένη μέγιστη γωνία ανοίγματος δεν είναι κατάλληλη, θα χρειαστεί να προσαρμόσετε την τιμή A και, εάν χρειάζεται, και την τιμή B, ώστε να είναι παρόμοιες (ιδανικά ίσες)
Πριν στερεώσετε τη βάση σε στύλο ή τοίχο, πρέπει να την κόψετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να τη συγκολλήσετε στην πλάκα στήριξης.

1. Κόψτε τη βάση στο απαιτούμενο μήκος

2. Συγκολλήστε τη βάση που κόψατε στην πλάκα στήριξης
Η τυπική πίσω βάση που περιλαμβάνεται στη συσκευασία έχει μήκος 150 mm. Πριν από τη συγκόλλησή της, συγκρίνετε το διαθέσιμο μήκος με τις διαστάσεις του διαγράμματος εγκατάστασης· αν δεν επαρκεί, χρησιμοποιήστε κατάλληλα επιμηκυμένη βάση.
Πριν στερεώσετε την πίσω βάση, ελέγξτε αν η μπροστινή βάση καταλήγει σε σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει υψομετρική διαφορά μεταξύ της μπροστινής και της πίσω βάσης, όπως φαίνεται στην εικόνα.
Διαφορά F = 34 mm.
Εφόσον όλα είναι εντάξει, στερεώστε την πίσω βάση σε στύλο ή τοίχο με βίδες, ούπα και ροδέλες.
II. Τοποθέτηση μπροστινής βάσης στήριξης
Η μπροστινή βάση πρέπει να τοποθετηθεί στο φύλλο της πύλης σε απόσταση που καθορίζεται από τις τιμές D και E, τις οποίες θα βρείτε στον Πίνακα (τιμή D είναι σταθερή και είναι 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
Στη συσκευασία περιλαμβάνεται βάση για συγκόλληση. Αν θέλετε βάση για βίδωμα, σας προτείνουμε να παραγγείλετε την εναλλακτική βιδωτή βάση NICE PLA8.
- Υπολογίστε από τους πίνακες την τιμή E
- Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των βάσεων (προβολή εικόνας)
- Στερεώστε τη βάση στο φύλλο (αν τη συγκολλήσετε, συνιστούμε προς το παρόν να την πιάσετε μόνο με λίγες πονταρισιές)
III. Τοποθέτηση του μηχανισμού κίνησης της αυλόπορτας στην πίσω βάση
- Στερεώστε το μοτέρ στη βάση όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο της πίσω βάσης, τη ροδέλα και το παξιμάδι.
- Σφίξτε εντελώς το παξιμάδι και έπειτα χαλαρώστε το κατά 1/10 στροφής, ώστε να μπορεί ο μηχανισμός κίνησης της αυλόπορτας να περιστρέφεται
IV. Τοποθέτηση του μηχανισμού κίνησης της αυλόπορτας στην μπροστινή βάση
- Στερεώστε τον μηχανισμό στη βάση όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο και τη ροδέλα.
- Σφίξτε καλά τον πείρο
V. Ρύθμιση του μηχανικού αναστολέα κίνησης
Το TO4024 διαθέτει ρυθμιζόμενο εσωτερικό αναστολέα ανοιχτής θέσης. Απασφαλίστε το μοτέρ, χαλαρώστε τη βίδα του αναστολέα, ανοίξτε χειροκίνητα το φύλλο στην επιθυμητή θέση, μετακινήστε τον αναστολέα προς τον πείρο και ασφαλίστε τη βίδα. Στη συνέχεια, κλείστε το φύλλο και ασφαλίστε ξανά το μοτέρ. Ακολουθήστε την εικόνα 11 του πρωτότυπου εγχειριδίου.
Το TO4024 διαθέτει εσωτερικό αναστολέα ανοίγματος. Ρυθμίστε τον αναστολέα κλεισίματος ανάλογα με την κατασκευή της αυλόπορτας και τις οδηγίες της μονάδας ελέγχου που χρησιμοποιείτε.
Φωτογραφίες του μηχανισμού NICE Toona
|
Παράδειγμα εγκατάστασης |
Παράδειγμα εγκατάστασης |
Παράδειγμα εγκατάστασης |
|
Παράδειγμα εγκατάστασης |
Παράδειγμα εγκατάστασης |
Μηχανισμός χωρίς κάλυμμα |
|
Σύγκριση μηχανισμών Toona 4, 5, 7 |
Απασφαλισμένος μηχανισμός |
Κάτω όψη του μηχανισμού |

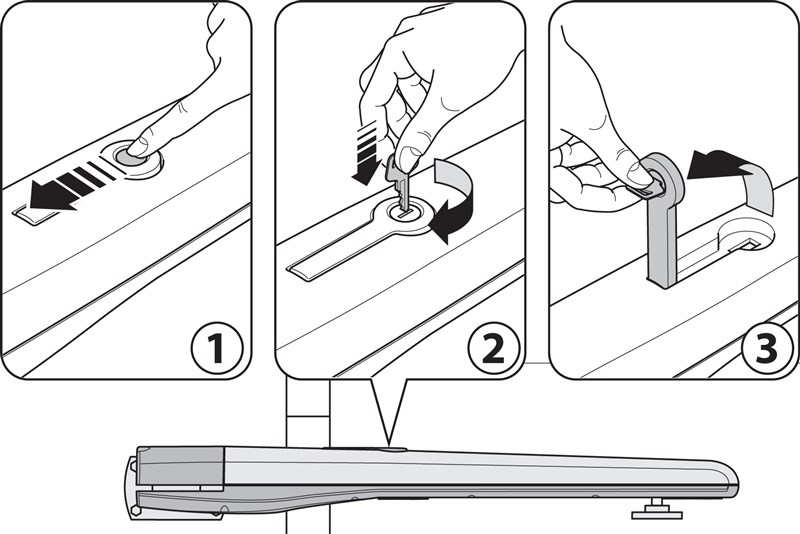

Χειροκίνητη απασφάλιση του μηχανισμού NICE Toona 4 TO4024
Σε περίπτωση διακοπής ρεύματος, δεν θα μπορείτε να χειριστείτε την αυλόπορτα με το τηλεχειριστήριο. Επομένως, μπορείτε να απασφαλίσετε τον μηχανισμό με το κλειδί απασφάλισης και να μετακινήσετε χειροκίνητα την αυλόπορτα:
- Σύρετε το κάλυμμα της κλειδαριάς απασφάλισης
- Εισαγάγετε το κλειδί απασφάλισης και περιστρέψτε το δεξιόστροφα
- Τραβήξτε έξω τον μοχλό απασφάλισης και μπορείτε να μετακινήσετε την αυλόπορτα χειροκίνητα
Τεχνικά χαρακτηριστικά του μηχανισμού NICE Toona 4 TO4024
|
Μοντέλο
|
NICE Toona 4 TO4024 |
|---|---|
|
Χρήση
|
Ηλεκτρομηχανικός μηχανισμός για ανοιγόμενες αυλόπορτες |
|
Τροφοδοσία κινητήρα
|
24 V DC από κατάλληλη μονάδα ελέγχου |
|
Μέγιστη / ονομαστική κατανάλωση ρεύματος
|
5 A / 2 A |
|
Μέγιστη / ονομαστική ισχύς εισόδου
|
120 W / 48 W |
|
Ενσωματωμένος πυκνωτής
|
Όχι |
|
Διαδρομή
|
385 mm |
|
Ταχύτητα χωρίς φορτίο / υπό φορτίο
|
0,016 / 0,012 m/s |
|
Μέγιστη / ονομαστική δύναμη
|
1 800 N / 600 N |
|
Κύκλοι ανά ώρα στην ονομαστική δύναμη
|
95 |
|
Προστασία / μόνωση
|
IP44 / κλάση F |
|
Θερμοκρασία λειτουργίας
|
−20 έως +50 °C |
|
Διαστάσεις (μήκος × πλάτος × ύψος)
|
820 × 115 × 105 mm |
|
Βάρος μηχανισμού κίνησης
|
6 kg |
Ασφάλεια και συντήρηση
Πριν από την εγκατάσταση, ελέγξτε ότι το φύλλο και ο στύλος κινούνται ελεύθερα και ομαλά και ότι είναι σταθερά. Πραγματοποιείτε την ηλεκτρική σύνδεση με την τροφοδοσία αποσυνδεδεμένη. Μετά την εγκατάσταση, ελέγξτε τα συστήματα ασφαλείας και τη δύναμη κίνησης σύμφωνα με το εγχειρίδιο ολόκληρου του συστήματος.
Η NICE απαιτεί τον έλεγχο του μηχανισμού κίνησης τουλάχιστον κάθε 6 μήνες: κατάσταση της κατασκευής και των βιδών, λίπανση του κοχλία, φθορά και λειτουργικοί έλεγχοι. Για τον προγραμματισμό της μονάδας ελέγχου, ανατρέξτε στο εγχειρίδιο MC824HR30.
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
