NICE Toona 5016P - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 5 m/800 kg, για μεγαλύτερη επιβάρυνση
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
406,87 € με ΦΠΑ
| Βάρος |
|---|
| 11 kg |
Περιγραφή του προϊόντος NICE Toona 5016P - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 5 m/800 kg, για μεγαλύτερη επιβάρυνση
NICE Toona TO5016P είναι ένα αυτόνομο μοτέρ 230 V AC για ένα φύλλο πύλης.
Όρια χρήσης: Τα 5 m και τα 800 kg δεν επιτρέπονται ταυτόχρονα. Για μήκος 5 m, το διάγραμμα επιτρέπει περίπου 250 kg, ενώ τα 800 kg επιτρέπονται για μήκος έως περίπου 1,8 m. Καθορίστε την καταλληλότητα βάσει της καμπύλης TO5016P για το μήκος και το βάρος του συγκεκριμένου φύλλου.
Το αυτόνομο μοτέρ χρειάζεται κατάλληλη μονάδα ελέγχου. Η τρέχουσα MC800/MCA5R30 είναι η επιλογή για ένα ή δύο μοτέρ· MC200 είναι διαθέσιμη για ένα μοτέρ. Σε παλαιότερο σετ, ακολουθήστε τις οδηγίες της πλακέτας που είναι πράγματι εγκατεστημένη.
| Γρήγορη πλοήγηση | |
|---|---|
| Παρελκόμενα | Όρια |
| Διάρκεια ζωής | Εγκατάσταση |
| Σύνδεση | Απασφάλιση |
| Τεχνικά χαρακτηριστικά | Συντήρηση |
| Παρελκόμενα – ακροδέκτες και πολικότητα | Εγχειρίδιο PDF |
- Μη αναστρέψιμος
- 230V
- Αργός
- Με μηχανικό στοπ και μικροδιακόπτη· επιβεβαιώστε τη θέση των τερματικών στοπ στο τεμάχιο που παραδόθηκε.
- Για μεγαλύτερο φορτίο – 3200N
Εύρος χρήσης

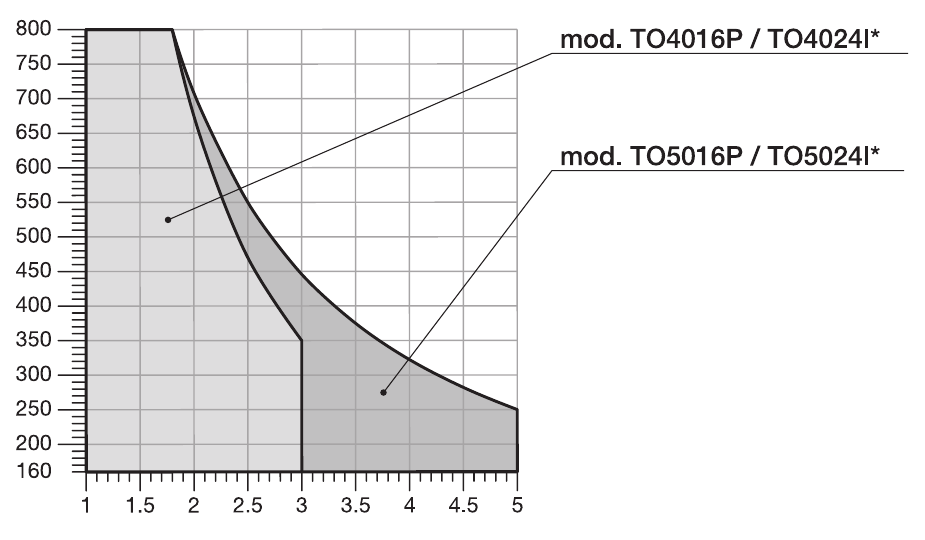

Διάγραμμα κατασκευαστή για το TO5016P: διαβάστε από την καμπύλη με την ένδειξη TO5016P τον επιτρεπόμενο συνδυασμό μήκους και βάρους ενός φύλλου.
Διάρκεια ζωής και φορτίο
Για το TO5016P, το συμπλήρωμα της NICE αναφέρει ενδεικτικό εύρος 50 000 έως 150 000 κύκλων λειτουργίας. Η πραγματική διάρκεια ζωής εξαρτάται από το μήκος και το βάρος του φύλλου, την αντίσταση στην κίνηση, τον άνεμο, τη θερμοκρασία και τη συντήρηση. Δεν είναι δυνατόν να προσδιοριστεί ή να εγγυηθεί συγκεκριμένος αριθμός κύκλων από αυτό το εύρος.
Συμβατές μονάδες ελέγχου
Τρέχουσα γκάμα
- NICE MC800 – η τρέχουσα επιλογή για ένα ή δύο μοτέρ 230 V.
- NICE MC200 – η τρέχουσα επιλογή για ένα μοτέρ 230 V.
Παλαιότερες συμβατές μονάδες – δεν κατασκευάζονται πλέον
Η MC800 αντικαθιστά τις παλαιότερες A60, A400, A6 και A6F στη σημερινή γκάμα. Σε υπάρχουσα εγκατάσταση, μην χρησιμοποιείτε τις οδηγίες της MC800 για παλαιότερη εγκατεστημένη πλακέτα.
I. Τοποθέτηση πίσω βραχίονα στερέωσης
Στερέωση των βραχιόνων: Πριν από την εγκατάσταση, μετρήστε την απόσταση του μεντεσέ και τις διαστάσεις A/B/C σύμφωνα με το διάγραμμα εγκατάστασης. Για συνηθισμένο χαλύβδινο στύλο, συνιστούμε 120 × 120 mm. Προφίλ 100 × 100 mm χρησιμοποιήστε το μόνο αφού αξιολογήσετε την αντοχή του στύλου, την αγκύρωση και τη θεμελίωση σε σχέση με την πύλη και τον άνεμο.
Αν οι διαστάσεις του διαγράμματος δεν ταιριάζουν, προσαρμόστε τον πίσω βραχίονα ή χρησιμοποιήστε την επιμηκυμένη PLA6. Για άνοιγμα προς τα έξω, απαιτείται ο επιμηκυμένος πίσω βραχίονας· καθορίστε τη θέση του σύμφωνα με το διάγραμμα και ελέγξτε ότι το φύλλο κινείται ελεύθερα.
 |
 |
| Σχέδιο ανοίγματος προς τα μέσα | Σχέδιο ανοίγματος προς τα έξω |

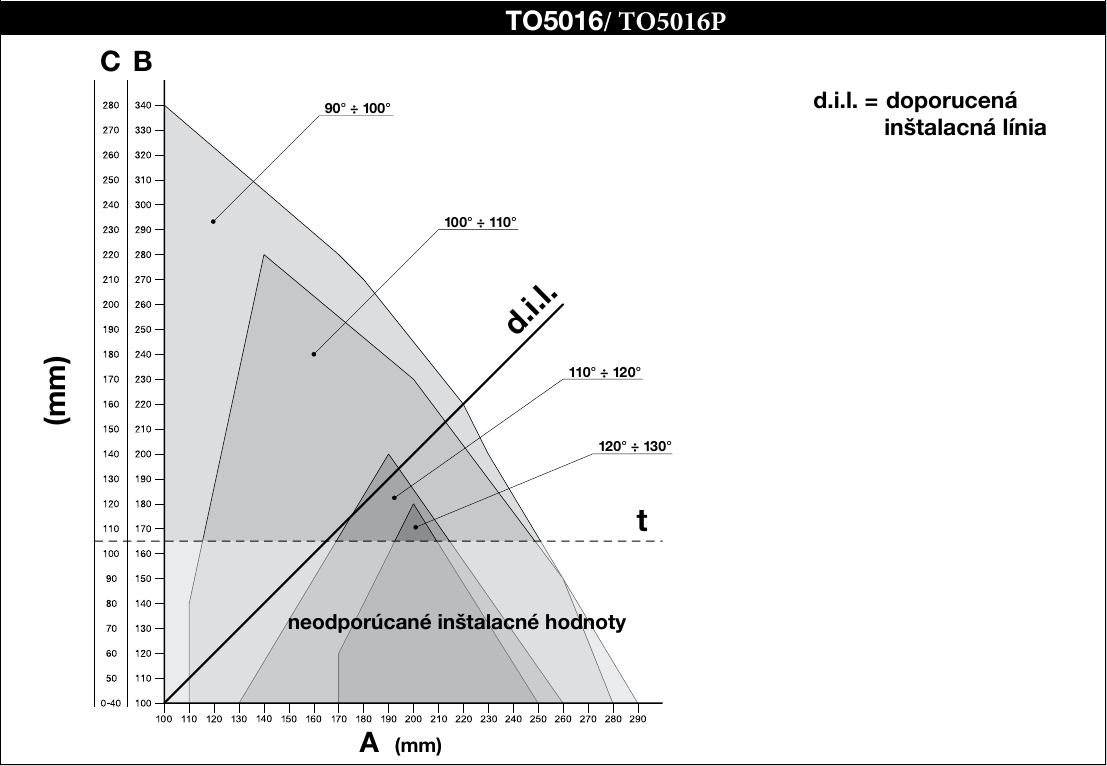

Υπολογίστε τη θέση του πίσω βραχίονα με τη βοήθεια του διαγράμματος, από το οποίο διαβάζετε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός να κινείται ομαλά και γραμμικά.

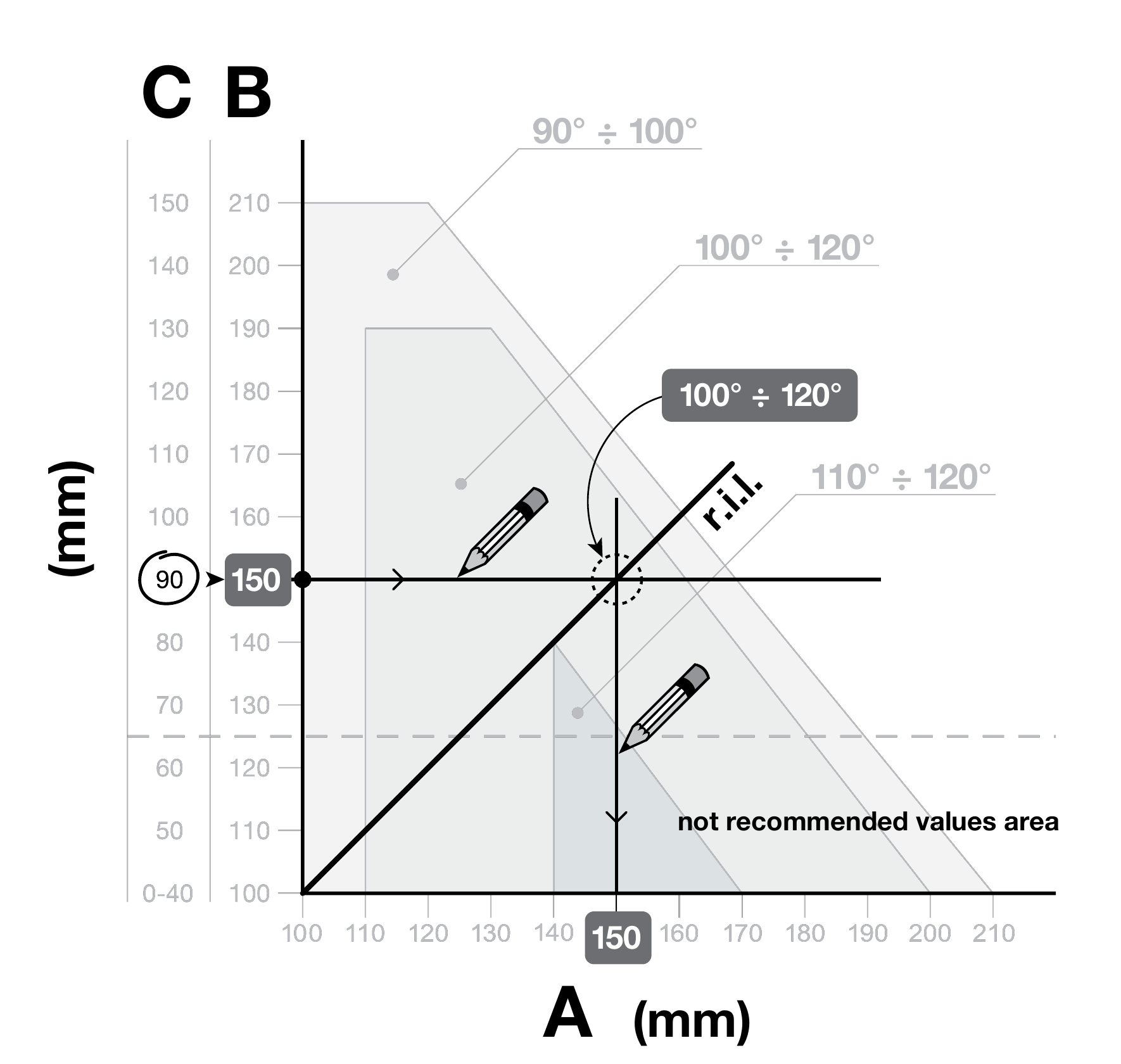

Το παράδειγμα εξηγεί τη διαδικασία ανάγνωσης των τιμών. Καθορίστε τις διαστάσεις για το TO5016P σύμφωνα με το διάγραμμα εγκατάστασης του μοντέλου ακριβώς από κάτω.
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το σχέδιο
- Στο διάγραμμα, εντοπίστε τη μετρημένη τιμή C, χαράξτε μια οριζόντια γραμμή και διαβάστε την τιμή B στην παρακείμενη κλίμακα.
- Το σημείο τομής με τη γραμμή d.i.l. καθορίζει τη μέγιστη γωνία ανοίγματος· από εκεί, χαράξτε κατακόρυφη γραμμή για να διαβάσετε την τιμή A.
- Ο κατασκευαστής δεν συνιστά τιμές B κάτω από τη διακεκομμένη γραμμή t.
- Αν η γωνία δεν είναι κατάλληλη, προσαρμόστε το A και, αν χρειάζεται, το B, ώστε να είναι περίπου ίσα· ελέγξτε όλη την κίνηση του φύλλου.
Πριν στερεώσετε τον βραχίονα σε στύλο ή τοίχο, πρέπει να τον κοντύνετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να το συγκολλήσετε στη βάση στήριξης.
 |
 |
| 1. Κόψτε τη βάση στήριξης στο απαιτούμενο μήκος | 2. Συγκολλήστε τη βάση στήριξης, αφού την κοντύνετε, στην πλάκα στερέωσης |
Η πίσω βάση στήριξης που παρέχεται έχει μήκος 150 mm. Πριν από την κοπή και τη συγκόλληση, βεβαιωθείτε ότι οι τελικές διαστάσεις συμφωνούν με το διάγραμμα.
|
Πριν στερεώσετε την πίσω βάση στήριξης, ελέγξτε ότι η μπροστινή βάση στήριξης καταλήγει στο σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει διαφορά ύψους μεταξύ της μπροστινής και της πίσω βάσης στήριξης, όπως φαίνεται στην εικόνα. Διαφορά F = 34 mm. |
 |
Εφόσον όλα είναι σωστά, στερεώστε την πίσω βάση στήριξης σε κολόνα ή τοίχο με βίδες, βύσματα και ροδέλες.
Μπροστινή βάση στήριξης και ύψος στερέωσης
Για το TO5016P, η σταθερή διάσταση είναι D = 845 mm. Για τη μετρημένη τιμή A, επιλέξτε την τιμή E από τον πίνακα (E = 845 mm − A). Η διαφορά ύψους των βάσεων στήριξης στο σχέδιο NICE είναι F = 34 mm· ελέγξτε την στις παρεχόμενες βάσεις στήριξης πριν από τη συγκόλληση.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |

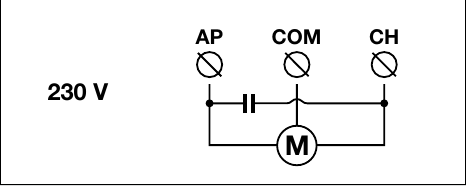

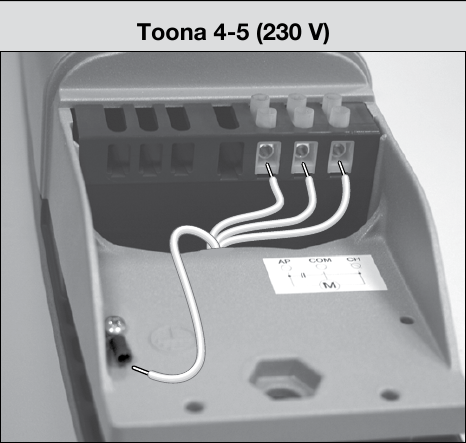

Καλωδίωση και σύνδεση του μοτέρ
Αποσυνδέστε την ηλεκτρική τροφοδοσία πριν από τη σύνδεση. Η τάση 230 V AC αφορά το μοτέρ· η τροφοδοσία της μονάδας ελέγχου και οι έξοδοι των παρελκομένων εξετάζονται ξεχωριστά. Στο μοτέρ επισημαίνονται οι ακροδέκτες AP / COM / CH και η προστατευτική γείωση. Πραγματοποιήστε τη σύνδεση, ελέγξτε την κατεύθυνση κίνησης και τους μικροδιακόπτες σύμφωνα με το αυθεντικό σχέδιο NICE και το εγχειρίδιο της χρησιμοποιούμενης μονάδας ελέγχου. Για άνοιγμα προς τα έξω, σύμφωνα με τη NICE, αντιστρέψτε τα καλώδια κατεύθυνσης· το καλώδιο προστασίας παραμένει στη θέση του.
Μετά τη σύνδεση, ελέγξτε την κατεύθυνση κίνησης, τις θέσεις ακινητοποίησης και τα στοιχεία ασφαλείας σύμφωνα με το εγχειρίδιο της συγκεκριμένης μονάδας ελέγχου. Η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο άτομο.
Τερματικές θέσεις και μικροδιακόπτης
Το μοτέρ 230 V διαθέτει μηχανικό αναστολέα με μικροδιακόπτη, ο οποίος διακόπτει την τροφοδοσία όταν έρθει σε επαφή με τον πείρο. Με την τροφοδοσία αποσυνδεδεμένη, ο εγκαταστάτης ελέγχει τον αριθμό και τη θέση των αναστολέων στο παρεχόμενο τεμάχιο και δοκιμάζει το άνοιγμα και το κλείσιμο σύμφωνα με το εγχειρίδιο της πραγματικής μονάδας ελέγχου. Η διαδικασία ρύθμισης του μηχανικού αναστολέα της έκδοσης 24 V δεν εφαρμόζεται σε αυτό το μοτέρ 230 V.
Σύνδεση παρελκομένων σε MC800 με πλακέτα MCA5R30
Η ακόλουθη σύνδεση ισχύει για MC800/MCA5R30 σε κιτ με αυτή τη μονάδα ελέγχου. Οι ακροδέκτες των παρελκομένων ανήκουν στη μονάδα ελέγχου, όχι στο ίδιο το μοτέρ. Για άλλη μονάδα ελέγχου, χρησιμοποιήστε το δικό της διάγραμμα. Αποσυνδέστε την τροφοδοσία δικτύου πριν από τις εργασίες.
| Παρελκόμενα | Ακροδέκτες, τροφοδοσία και πολικότητα |
|---|---|
Βοηθητική τροφοδοσία | Στην MCA5R30, υπάρχει ακροδέκτης 3 = 0 V (−) και ακροδέκτης 4 = +24 V DC και κοινό σημείο εισόδων. Για τα τροφοδοτούμενα παρελκόμενα, το κοινό όριο είναι 200 mA· ελέγξτε την κατανάλωση και την επιτρεπόμενη τάση κάθε προϊόντος. |
Φωτοκύτταρα με ρελέ EPM | Όταν το Standby είναι απενεργοποιημένο και δεν χρησιμοποιείται φωτοέλεγχος, τροφοδοτήστε τον πομπό TX και τον δέκτη RX από τον ακροδέκτη 4 (+24 V DC) και τον ακροδέκτη 3 (−). Συνδέστε την επαφή χωρίς δυναμικό C–NC του δέκτη ανάμεσα στον 4 (κοινός) και την αντίστοιχη είσοδο 8/PHOTO, 9/PHOTO1 ή 10/PHOTO2. Η επαφή δεν έχει πολικότητα +/−. Οι είσοδοι AUX πρέπει να ρυθμιστούν στη λειτουργία φωτοκυττάρων με ρελέ· στη λειτουργία τερματικών διακοπτών έχουν διαφορετική σημασία. |
EPM με ενεργοποιημένο Standby | Σύμφωνα με το διάγραμμα MCA5R30, τροφοδοτήστε και το TX και το RX μεταξύ του ακροδέκτη 4 (+24 V DC) και του ακροδέκτη 5 (OutSTB, διακοπτόμενος κλάδος επιστροφής). Στα φωτοκύτταρα EPM, το 1 = +, 2 = κλάδος επιστροφής. Το OutSTB είναι 24 V, έως 4 W και απενεργοποιείται σε Standby· μην χρησιμοποιείτε τον ακροδέκτη 5 ως μόνιμο αρνητικό πόλο. Η επαφή RX C–NC συνδέεται μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. |
EPM με φωτοέλεγχο | Συνδέστε σύμφωνα με το διάγραμμα φωτοελέγχου TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Ο δέκτης τροφοδοτείται μόνιμα: RX 1 → 4 (+), RX 2 → 3 (−). Η επαφή RX C–NC παραμένει μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. Μην υπερφορτώνετε το OutSTB και μην το χρησιμοποιείτε ταυτόχρονα για άλλο φορτίο· μετά τη σύνδεση εκτελέστε εκμάθηση και δοκιμή της λειτουργίας ασφαλείας. |
Φωτοκύτταρα BlueBUS | Συμβατά EPMB συνδέστε με δύο καλώδια στους ακροδέκτες 6 και 7 του BlueBUS. Δεν χρειάζεται να διακρίνετε το + από το −. Ρυθμίστε τη διεύθυνση και, μετά την προσθήκη ή αφαίρεση ενός στοιχείου, εκκινήστε την εκμάθηση συσκευών. |
STOP και επαφές εντολών | Είσοδος χωρίς τάση 12/STOP δέχεται, ανάλογα με το συνδεδεμένο στοιχείο, NO, NC ή 8,2 kΩ· η κατάσταση εκμαθαίνεται. Τα 13/SbS, 14/OPEN και 15/CLOSE χρησιμοποιούν επαφή NO σε σχέση με τον ακροδέκτη 4 (κοινός). Αυτές οι επαφές δεν έχουν +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. Το ίδιο ισχύει για το ρελέ διακόπτη με κλειδί ή εξωτερικού δέκτη. |
Φάρος ELAC | NICE ELAC συνδέστε στην έξοδο FLASH που προορίζεται για λυχνία με ανεξάρτητη αναλαμπή: μεταγωγής 120/250 V AC, έως 21 W. Πρόκειται για έξοδο δικτύου· δεν έχει +/−. Δεν πρέπει να συγχέεται με τους ακροδέκτες 24 V των παρελκομένων. |
Ηλεκτρική κλειδαριά | Ακροδέκτες 1–2 / EL: 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει +/−· ελέγξτε τις προδιαγραφές της κλειδαριάς. |
Ασύρματος δέκτης | OXIBD τοποθετείται στην υποδοχή SM· μην χρησιμοποιείτε για αυτόν τους ακροδέκτες τροφοδοσίας 3/4 ούτε το BlueBUS. Η κεραία συνδέεται σύμφωνα με τις οδηγίες του δέκτη και όχι με βάση τους ακροδέκτες του μοτέρ. |
Αν οι είσοδοι AUX 8–11 χρησιμοποιούνται για τερματικούς διακόπτες, η λειτουργία τους διαφέρει από εκείνη των εισόδων PHOTO. Κατά την αλλαγή φωτοκυττάρων ή συνδεσμολογίας, επαναλάβετε την αντίστοιχη εκμάθηση και δοκιμάστε τη διακοπή και την αντίδραση της πόρτας. Η αναλυτική διαδικασία βρίσκεται στο εγχειρίδιο της μονάδας ελέγχου MC800.
Φωτοκύτταρα με ρελέ σε λειτουργία Standby
Φωτοκύτταρα με ρελέ και φωτοέλεγχο
Συμβατά παρελκόμενα για το μοτέρ NICE Toona TO5016P
Επιλέξτε παρελκόμενα με βάση την πραγματική μονάδα ελέγχου, τις εισόδους και εξόδους της και τον ασύρματο δέκτη:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ηλεκτρονική μονάδα για το μοτέρ· επιλέξτε το εγχειρίδιο ανάλογα με την πλακέτα που είναι πράγματι εγκατεστημένη. |
|
| Φάρος | Επισημαίνει την κίνηση. Κεραία διαθέτουν μόνο τα μοντέλα στα οποία την αναφέρει ο κατασκευαστής. Η επιλογή εξαρτάται από την έξοδο της μονάδας ελέγχου. |
Επιλέξτε πρόσθετο φάρο με βάση την τάση και το επιτρεπόμενο φορτίο της εξόδου της πραγματικής μονάδας ελέγχου. |
| Φωτοκύτταρα | Παρακολουθούν τη διαδρομή της δέσμης και μεταδίδουν σήμα στη μονάδα ελέγχου. Η αντίδραση της πόρτας εξαρτάται από τη συνδεσμολογία και τις ρυθμίσεις· μετά την εγκατάσταση δοκιμάστε ολόκληρο το σύστημα. | |
| Τηλεχειριστήριο | Επιλέξτε τηλεχειριστήριο ανάλογα με τον δέκτη και την κωδικοποίηση που είναι εγκατεστημένα στη μονάδα ελέγχου. Το ON3EBD αντιστοιχεί στο OXIBD, ενώ το ON3ELR στο OXILR. | |
| Δέκτης | Ο ασύρματος δέκτης πρέπει να υποστηρίζει την κωδικοποίηση του τηλεχειριστηρίου· οι διεπαφές έξυπνου σπιτιού διαθέτουν διαφορετικές λειτουργίες. |
|
| Κεραία | Βελτίωση της λήψης του δέκτη με σωστή τοποθέτηση και σύνδεση. | |
| Πληκτρολόγιο | Έλεγχος με κωδικό. Το πληκτρολόγιο BlueBUS απαιτεί πλακέτα που υποστηρίζει συσκευές εντολών. | |
| Διακόπτης με κλειδί | Έλεγχος μέσω κατάλληλης εισόδου εντολής της μονάδας ελέγχου. | |
| Αναγνώστες καρτών | Το ETPB απαιτεί η συγκεκριμένη πλακέτα να υποστηρίζει συσκευές εντολών μέσω BlueBUS. |
|
| Ηλεκτρικές κλειδαριές | Ασφάλιση του φύλλου· ελέγξτε τον τρόπο ελέγχου και την τάση της κλειδαριάς σύμφωνα με τη μονάδα ελέγχου και την εγκατάσταση. |
|
Χειροκίνητη απασφάλιση του μηχανισμού κίνησης
Απασφαλίστε ή ασφαλίστε τον μηχανισμό κίνησης μόνο όταν το φύλλο είναι ακίνητο. Αν η αυλόπορτα διαθέτει ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα. Σε περίπτωση βλάβης, αποσυνδέστε την τροφοδοσία.
- Σύρετε το προστατευτικό κάλυμμα, εισαγάγετε το παρεχόμενο κλειδί και περιστρέψτε το δεξιόστροφα.
- Ανασηκώστε τον μοχλό απασφάλισης και μετακινήστε το φύλλο χειροκίνητα.
- Για να ασφαλίσετε ξανά τον μηχανισμό, κατεβάστε τον μοχλό, περιστρέψτε το κλειδί αριστερόστροφα, αφαιρέστε το και κλείστε το κάλυμμα.
Πριν θέσετε ξανά τον μηχανισμό σε λειτουργία, βεβαιωθείτε ότι είναι ασφαλισμένος και ότι δεν βρίσκεται κανείς στη διαδρομή της αυλόπορτας.
Έλεγχος και συντήρηση
Αναθέστε τον επαγγελματικό έλεγχο του μηχανισμού κίνησης τουλάχιστον κάθε 6 μήνες· σε περίπτωση εντατικής χρήσης μπορεί να απαιτείται συχνότερα. Με αποσυνδεδεμένη την τροφοδοσία, ο τεχνικός ελέγχει τη στερέωση, τη διάβρωση, τη φθορά και τη λίπανση της κοχλιωτής ράβδου και του περικοχλίου οδήγησης και στη συνέχεια δοκιμάζει την κίνηση και τα στοιχεία ασφαλείας. Αν η αυλόπορτα παρουσιάζει ασυνήθιστη συμπεριφορά, μην επιχειρήσετε να την επισκευάσετε μόνοι σας· απευθυνθείτε στην εταιρεία εγκατάστασης.
Τεχνικά χαρακτηριστικά
| Παράμετρος | Τιμή |
|---|---|
Μοντέλο | TO5016P |
Κινητήρας μηχανισμού κίνησης | 230 V AC |
Μέγιστη / ονομαστική κατανάλωση ρεύματος | 1,7 A / 1,2 A |
Μέγιστη / ονομαστική ισχύς εισόδου | 385 W / 220 W |
Πυκνωτής στον κινητήρα | 12 µF |
Διαδρομή | 505 mm |
Ταχύτητα χωρίς φορτίο | 0,013 m/s |
Ταχύτητα υπό φορτίο | 0,010 m/s |
Μέγιστη / ονομαστική δύναμη | 3 200 N / 800 N |
Κύκλοι ανά ώρα στην ονομαστική δύναμη | 46 |
Προστασία | IP44 |
Θερμοκρασία λειτουργίας | −20 έως +50 °C |
Θερμική προστασία | 140 °C |
Κλάση μόνωσης | F |
Ενδεικτική διάρκεια ζωής σύμφωνα με τη NICE | 50 000 έως 150 000 κύκλοι λειτουργίας |
Συνολικές διαστάσεις (μήκος × πλάτος × ύψος) | 965 × 115 × 105 mm |
Βάρος κινητήρα | 7 kg |
Οι παράμετροι και το διάγραμμα του μοντέλου TO5016P συμπληρώνονται από το συμπληρωματικό εγχειρίδιο εγκατάστασης του κατασκευαστή. Πραγματοποιήστε τον προγραμματισμό σύμφωνα με τις οδηγίες της μονάδας ελέγχου που έχει πράγματι εγκατασταθεί.
