NICE TOO TOO4500 – μεμονωμένος μηχανισμός κίνησης για ένα φύλλο, 4,5 m/250 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
201,31 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE TOO TOO4500 – μεμονωμένος μηχανισμός κίνησης για ένα φύλλο, 4,5 m/250 kg
NICE TOO4500 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης αυλόπορτας έως 4,5 m και έως 250 kg. Ο κινητήρας είναι 230 V AC· δεν πρόκειται για έκδοση 24 V. Είναι μη αναστρέψιμος και σε περίπτωση διακοπής ρεύματος απασφαλίζει με κλειδί. Μονάδα ελέγχου και συστήματα ασφαλείας επιλέγονται με βάση ολόκληρη την αυλόπορτα.
| Γρήγορη πλοήγηση | |
|---|---|
| Επιλογή | Μονάδα ελέγχου |
| Σετ | Εγκατάσταση |
| Διάσταση C | Συνδεσμολογία |
| Δοκιμή | Εξαρτήματα |
| Απασφάλιση | Συντήρηση |
| Παράμετροι | Εγχειρίδιο |
| Εξαρτήματα – ακροδέκτες και πολικότητα | Εγχειρίδιο PDF |
Πότε να επιλέξετε αυτόν τον μηχανισμό κίνησης
Τα όρια των 4,5 m και 250 kg ισχύουν για ένα φύλλο, αλλά από μόνα τους δεν καθορίζουν την καταλληλότητα. Σημαντικό ρόλο παίζουν επίσης η αντίσταση στην κίνηση, η θέση του μεντεσέ, η πλήρωση, ο άνεμος και η γεωμετρία εγκατάστασης.
Για την έκδοση 230 V, ο κατασκευαστής αναφέρει έως 24 κύκλους ανά ώρα. Για συχνότερη χρήση, αξιολογούνται ολόκληρη η αυλόπορτα και η καταλληλότητα του τρόπου λειτουργίας.
Μονάδα ελέγχου για κινητήρα 230 V
Η τρέχουσα MC800 με πλακέτα MCA5R30 ελέγχει έναν ή δύο κινητήρες. MC200 είναι η τρέχουσα επιλογή για έναν κινητήρα. Επομένως, για αυλόπορτα με δύο φύλλα χρησιμοποιήστε κατάλληλη μονάδα ελέγχου για δύο κινητήρες. Στα τρέχοντα σετ μας για το TOO4500 περιλαμβάνεται η MC800· πριν από τη σύνδεση, ελέγχετε πάντα τα περιεχόμενα του συγκεκριμένου σετ.
Σε υπάρχουσα εγκατάσταση με παλαιότερη μονάδα A60, A400, A6 ή A6F χρησιμοποιήστε το εγχειρίδιο της πλακέτας που είναι πράγματι εγκατεστημένη. Η τρέχουσα αντικατάσταση αυτών των μονάδων είναι η MC800. Το εγχειρίδιό της ισχύει για την MC800/MCA5R30. Η τάση του κινητήρα, η τροφοδοσία δικτύου της μονάδας ελέγχου και η έξοδος χαμηλής τάσης για τα εξαρτήματα είναι διαφορετικά κυκλώματα.
Η εικόνα δείχνει τα βασικά εξαρτήματα του κινητήρα και τα στηρίγματα. Πριν από την εγκατάσταση, ελέγξτε τα περιεχόμενα της συσκευασίας. Η μονάδα ελέγχου και οι συσκευές ασφαλείας επιλέγονται ξεχωριστά ή ανάλογα με τον εξοπλισμό του πλήρους σετ.

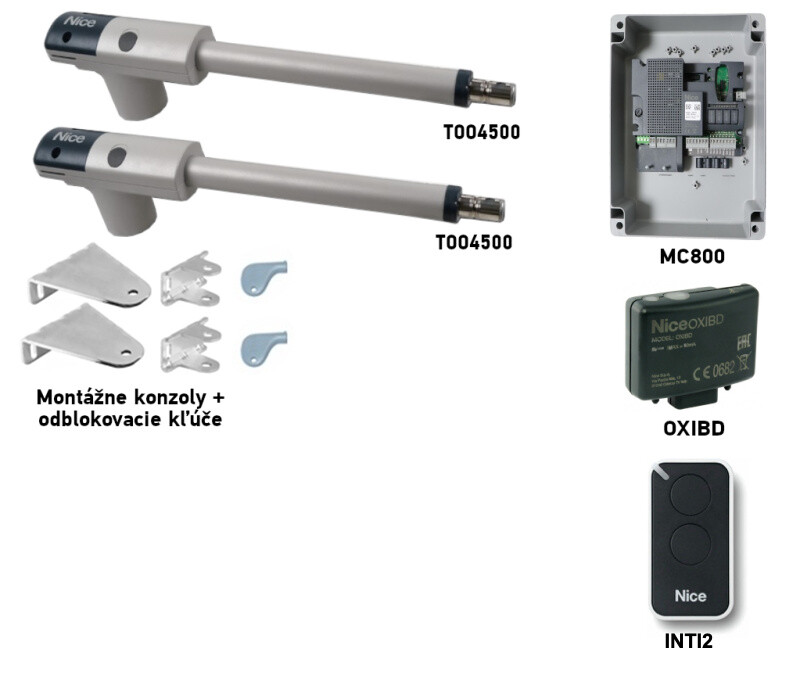

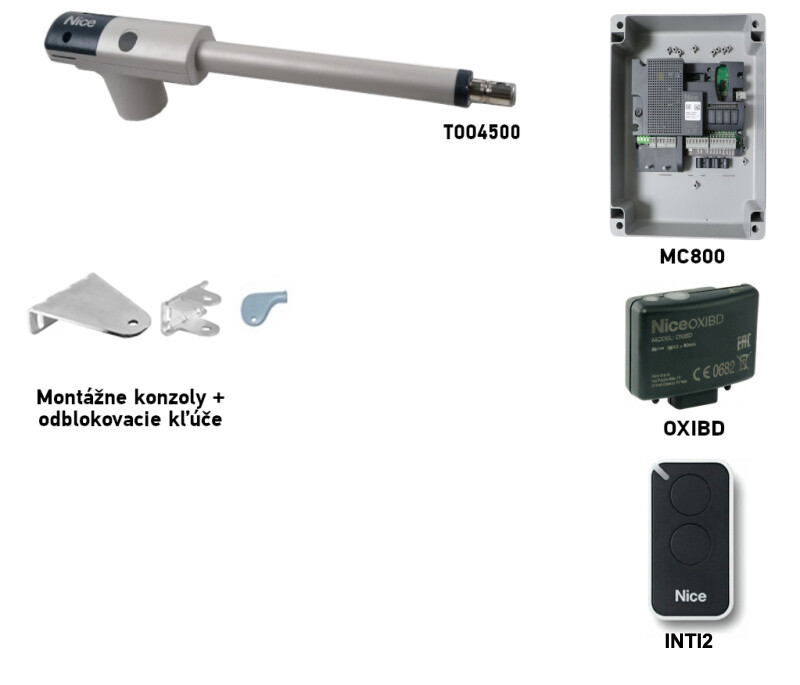

Σετ για ένα ή δύο φύλλα
Ο μεμονωμένος κινητήρας προορίζεται για ένα φύλλο. Για αυλόπορτα με δύο φύλλα απαιτούνται δύο μηχανισμοί κίνησης. Στα πλάγια συγκρίνονται τα σετ 230 V με μονάδα ελέγχου MC800 και διαφορετικό εξοπλισμό· στο κέντρο βρίσκεται ένας εναλλακτικός μεμονωμένος κινητήρας 24 V.
| Σετ για 1 φύλλο | Σετ για 2 φύλλα |
|---|---|
NICE TOO4500
Μονάδα ελέγχου MC800, Βασικό σετ Με φωτοκύτταρα Με εξαρτήματα | NICE TOO4500
Μονάδα ελέγχου MC800, Βασικό σετ Με φωτοκύτταρα Με εξαρτήματα |
Τα όρια μήκους και βάρους αξιολογούνται ξεχωριστά για κάθε φύλλο, μαζί με τη γεωμετρία εγκατάστασης. Πριν από τη χρήση, συμπληρώστε το βασικό σετ με τα απαραίτητα στοιχεία ασφαλείας· την επιλογή και τη σύνδεσή τους θα βρείτε στην ενότητα συμβατά εξαρτήματα.

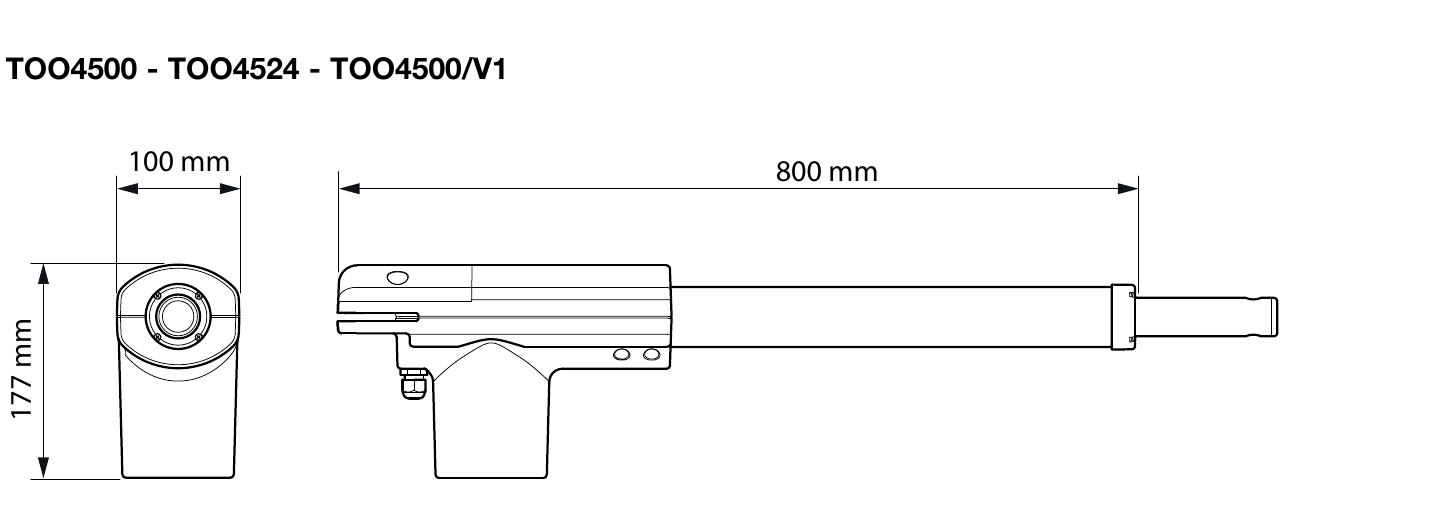

Τοποθέτηση στηριγμάτων και γεωμετρία του φύλλου
Πριν από την αγκύρωση, προσδιορίστε τη θέση του μεντεσέ, του πίσω και του μπροστινού στηρίγματος, καθώς και την επιθυμητή γωνία ανοίγματος. Οι διαστάσεις A/B στο σχέδιο καθορίζουν την τροχιά κίνησης και τις δυνάμεις. Ο στύλος και η αγκύρωση πρέπει να αντέχουν το φορτίο· αν αλλάξει η θέση του μεντεσέ ή οι διαστάσεις του στύλου, προσαρμόστε τα στηρίγματα ή επιλέξτε κατάλληλα επιμηκυμένα στηρίγματα, ώστε να διατηρηθεί η απαιτούμενη γεωμετρία. Οι διαστάσεις του προφίλ από μόνες τους δεν το εξασφαλίζουν.
| Άνοιγμα | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Για το συγκεκριμένο μοντέλο, δείτε διαστάσεις στηριγμάτων αγκύρωσης TOO4500. Για άνοιγμα προς τα έξω, συνήθως απαιτείται διαφορετική ή επιμηκυμένη στερέωση· ο τεχνικός εγκατάστασης πρέπει να επαληθεύσει εκ νέου τα A, B, C και την ελεύθερη κίνηση σε όλη τη διαδρομή.
Διάσταση C με την πύλη κλειστή
Με το φύλλο κλειστό, μετρήστε την απόσταση C < 1 300 mm. Η τιμή πρέπει να είναι μικρότερη από το αναφερόμενο όριο· δεν πρέπει να είναι ίση με αυτό ούτε να το υπερβαίνει. Πρέπει επίσης να τηρείται ο επιλεγμένος συνδυασμός A/B.
Στερεώστε το πίσω στήριγμα στη φέρουσα κατασκευή και απασφαλίστε τον κινητήρα, εκτείνετε το έμβολο και τοποθετήστε αρχικά προσωρινά το μπροστινό στήριγμα., εκτείνετε το έμβολο και τοποθετήστε αρχικά προσωρινά το μπροστινό στήριγμα. Αφού ευθυγραμμίσετε τον κινητήρα, ελέγξτε όλη τη διαδρομή με χειροκίνητη κίνηση. Μόνο τότε ασφαλίστε οριστικά τα στηρίγματα. Τόσο στην ανοιχτή όσο και στην κλειστή θέση πρέπει να υπάρχουν μηχανικά στοπ πύλης· το τέρμα διαδρομής του εμβόλου δεν τα υποκαθιστά.
Σύνδεση κινητήρα 230 V
Η σύνδεση πρέπει να εκτελείται από εξειδικευμένο τεχνικό με αποσυνδεδεμένη την τροφοδοσία. Το καλώδιο περνά μέσα από τον στυπιοθλίπτη και το κλιπ στερέωσης· ο αγωγός προστασίας PE συνδέεται στον κινητήρα σύμφωνα με το σχέδιο. Τα καλώδια του κινητήρα και ο αντίστοιχος πυκνωτής συνδέονται σύμφωνα με τις κλέμμες της συγκεκριμένης πλακέτας και την ετικέτα του εξαρτήματος. Στα MC800/MCA5R30, ένας κινητήρας συνδέεται στο M2· με δύο κινητήρες, τα M1/M2 αντιστοιχίζονται σύμφωνα με τη σειρά κίνησης. Τα φωτοκύτταρα χαμηλής τάσης δεν συνδέονται στις κλέμμες του κινητήρα.
Για τα MC800/MCA5R30, δείτε σύνδεση κινητήρων M1/M2 και καλωδίωση της μονάδας ελέγχου.
Έλεγχος πριν από την πρώτη χρήση
Ελέγξτε την ελεύθερη χειροκίνητη κίνηση, τη σταθερότητα των στερεώσεων, και τα δύο στοπ και τη σωστή φορά του κινητήρα. Σύμφωνα με τη NICE, όταν ο μηχανισμός κίνησης είναι απασφαλισμένος, το φύλλο πρέπει να κινείται χειροκίνητα και προς τις δύο κατευθύνσεις με δύναμη το πολύ 390 N. Στη συνέχεια, σύμφωνα με τις οδηγίες της εγκατεστημένης μονάδας ελέγχου, δοκιμάστε τα φωτοκύτταρα, το STOP, τις εντολές και την αντίδραση σε περίπτωση εμποδίου. Σε εγκατάσταση με MC800, ο κατασκευαστής απαιτεί επίσης ακμές ασφαλείας· τα φωτοκύτταρα από μόνα τους δεν τις υποκαθιστούν. Ο κινητήρας από μόνος του δεν διαθέτει προγραμματισμό τηλεχειρισμού ούτε εκμάθηση διαδρομής· για το MC800, δείτε τηλεχειρισμός και εκμάθηση κίνησης των φύλλων.
Αν η εγκατεστημένη μονάδα ελέγχου διαθέτει ρυθμιστή δύναμης Force-F, μην τον ρυθμίζετε στο 100 % χωρίς ειδικό λόγο. Αν περίπου 75 % δεν επαρκεί, επικοινωνήστε με την τεχνική υποστήριξη. Στην τρέχουσα MC800/MCA5R30, η δύναμη ρυθμίζεται σύμφωνα με τις οδηγίες αυτής της πλακέτας· μην εφαρμόζετε σε αυτήν τη διαδικασία με το trimmer. Η ρύθμιση της δύναμης δεν υποκαθιστά τη μέτρηση και τον έλεγχο της ασφάλειας ολόκληρης της πύλης.
Σύνδεση εξαρτημάτων στο MC800 με πλακέτα MCA5R30
Η ακόλουθη συνδεσμολογία ισχύει για το MC800/MCA5R30 σε σετ με αυτήν τη μονάδα ελέγχου. Οι κλέμμες των εξαρτημάτων ανήκουν στη μονάδα ελέγχου, όχι στον ίδιο τον κινητήρα. Για άλλη μονάδα ελέγχου, χρησιμοποιήστε το δικό της διάγραμμα. Αποσυνδέστε την τροφοδοσία δικτύου πριν από τις εργασίες.
| Εξαρτήματα | Κλέμμες, τροφοδοσία και πολικότητα |
|---|---|
Βοηθητική τροφοδοσία | Στην MCA5R30, η κλέμμα 3 = 0 V (−) και κλέμμα 4 = +24 V DC και κοινό σημείο των εισόδων. Για τα τροφοδοτούμενα εξαρτήματα, το συνολικό επιτρεπόμενο όριο είναι 200 mA· ελέγξτε την κατανάλωση και την επιτρεπόμενη τάση κάθε προϊόντος. |
Φωτοκύτταρα με ρελέ EPM | Με το Standby απενεργοποιημένο και χωρίς δοκιμή φωτοκυττάρων, τροφοδοτήστε τον πομπό TX και τον δέκτη RX από τις κλέμμα 4 (+24 V DC) και κλέμμα 3 (−). Επαφή χωρίς δυναμικό C–NC του δέκτη συνδέστε μεταξύ 4 (κοινό) και την αντίστοιχη είσοδο 8/PHOTO, 9/PHOTO1 ή 10/PHOTO2. Η επαφή δεν έχει +/−. Οι είσοδοι AUX πρέπει να ρυθμιστούν σε λειτουργία φωτοκυττάρων με ρελέ· στη λειτουργία τερματικών διακοπτών έχουν διαφορετική σημασία. |
EPM με ενεργοποιημένη τη λειτουργία Standby | Σύμφωνα με το διάγραμμα MCA5R30, τροφοδοτήστε τα TX και RX μεταξύ του ακροδέκτη 4 (+24 V DC) και του ακροδέκτη 5 (OutSTB, διακοπτόμενος αγωγός επιστροφής). Στα φωτοκύτταρα EPM, οι ακροδέκτες είναι 1 = +, 2 = αγωγός επιστροφής. Το OutSTB είναι 24 V, έως 4 W και απενεργοποιείται στη λειτουργία Standby· μη χρησιμοποιείτε τον ακροδέκτη 5 ως μόνιμο αρνητικό. Η επαφή RX C–NC συνδέεται μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. |
EPM με φωτοέλεγχο | Σύμφωνα με το διάγραμμα φωτοελέγχου, συνδέστε TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Ο δέκτης τροφοδοτείται μόνιμα: RX 1 → 4 (+), RX 2 → 3 (−). Η επαφή RX C–NC παραμένει συνδεδεμένη μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. Μην υπερφορτώνετε το OutSTB και μην το χρησιμοποιείτε ταυτόχρονα για άλλο φορτίο· μετά τη σύνδεση, εκτελέστε εκμάθηση και δοκιμή της λειτουργίας ασφαλείας. |
Φωτοκύτταρα BlueBUS | Συμβατά EPMB συνδέστε με δύο αγωγούς στους ακροδέκτες 6 και 7 του BlueBUS. + και − δεν έχουν πολικότητα. Ρυθμίστε τη διεύθυνση και, μετά την προσθήκη ή την αφαίρεση στοιχείου, ξεκινήστε την εκμάθηση των συσκευών. |
STOP και επαφές εντολών | Είσοδος χωρίς τάση 12/STOP δέχεται, ανάλογα με το συνδεδεμένο στοιχείο, NO, NC ή 8,2 kΩ· η κατάσταση εκμαθαίνεται. 13/SbS, 14/OPEN και 15/CLOSE χρησιμοποιούν επαφή NO προς τον ακροδέκτη 4 (κοινό). Αυτές οι επαφές δεν έχουν +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. Το ίδιο ισχύει για το ρελέ ενός διακόπτη με κλειδί ή ενός εξωτερικού δέκτη. |
Φάρος ELAC | NICE ELAC συνδέστε στην έξοδο FLASH που προορίζεται για αυτόνομο φάρο που αναβοσβήνει: διακοπτόμενη παροχή 120/250 V AC, έως 21 W. Πρόκειται για έξοδο τάσης δικτύου· δεν έχει +/−. Δεν πρέπει να συγχέεται με τους ακροδέκτες 24 V για τα παρελκόμενα. |
Ηλεκτρική κλειδαριά | Οι ακροδέκτες 1–2 / EL: 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει +/−· ελέγξτε τις προδιαγραφές της κλειδαριάς. |
Ραδιοφωνικός δέκτης | OXIBD τοποθετείται στην υποδοχή SM· μην χρησιμοποιείτε για αυτόν τους ακροδέκτες τροφοδοσίας 3/4 ή το BlueBUS. Η κεραία συνδέεται σύμφωνα με τις οδηγίες του δέκτη, όχι στους ακροδέκτες του μοτέρ. |
Αν οι είσοδοι AUX 8–11 χρησιμοποιούνται για τερματικούς διακόπτες, η λειτουργία τους διαφέρει από εκείνη των εισόδων PHOTO. Αν αλλάξετε τα φωτοκύτταρα ή την καλωδίωση, επαναλάβετε την αντίστοιχη εκμάθηση και ελέγξτε τη στάση και την απόκριση της πόρτας. Η αναλυτική διαδικασία περιγράφεται στο εγχειρίδιο του πίνακα ελέγχου MC800.
Φωτοκύτταρα με ρελέ στη λειτουργία Standby
Φωτοκύτταρα με ρελέ και φωτοέλεγχο
Συμβατά παρελκόμενα
Τα παρελκόμενα συνδέονται στην επιλεγμένη μονάδα ελέγχου, όχι απευθείας στο σώμα του μοτέρ. Η επιλογή φωτοκυττάρων, ραδιοδέκτη, φάρου και κλειδαριάς εξαρτάται από τις εξόδους και τις υποδοχές που διαθέτει πράγματι η εγκατεστημένη πλακέτα.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Ελέγχει ένα ή δύο μοτέρ 230 V. Επιλέξτε την ανάλογα με τον αριθμό των φύλλων και τον εξοπλισμό της πόρτας. |
|
| Φάρος | Με το αναβόσβημα προειδοποιεί ότι η πόρτα κινείται. Επιλέξτε την τροφοδοσία σύμφωνα με την έξοδο της εγκατεστημένης κεντρικής μονάδας. |
|
| Φωτοκύτταρα | Προστατεύουν τον χώρο της πόρτας. Το MC800/MCA5R30 υποστηρίζει επαφή ρελέ καθώς και BlueBUS, ενώ το MC200 διαθέτει είσοδο PHOTO με ρελέ· καθορίστε την τροφοδοσία, τη διευθυνσιοδότηση και την απόκριση σύμφωνα με την επιλεγμένη πλακέτα. Οι τύποι στα δεξιά είναι εναλλακτικές επιλογές ανάλογα με την καλωδίωση. | |
| Μπάρες ασφαλείας | Απαιτούνται επιπλέον των φωτοκυττάρων σε συνδυασμό με MC800. Επιλέξτε τον τύπο της μπάρας και τον τρόπο σύνδεσης ανάλογα με την είσοδο STOP της εγκατεστημένης πλακέτας. |
|
| Τηλεχειριστήριο | Απομακρυσμένος χειρισμός. Επιλέξτε την κωδικοποίηση σύμφωνα με τον πραγματικά εγκατεστημένο ραδιοδέκτη· η ίδια συχνότητα από μόνη της δεν αρκεί. Για το MC800 δείτε δέκτης και τηλεχειριστήρια. | |
| Δέκτης | Ο ραδιοδέκτης και οι υπόλοιπες διεπαφές αντιστοιχούν σε συγκεκριμένη μονάδα ελέγχου. Η πρόσθετη μονάδα SM χρησιμοποιείται με το MC800· για το MC200 ελέγξτε τον ενσωματωμένο ραδιοδέκτη και τις δυνατότητες σύνδεσής του. |
|
| Κεραία | Βελτιώνει την εμβέλεια του δέκτη· η σύνδεση εξαρτάται από την εγκατεστημένη μονάδα ραδιοεπικοινωνίας. | |
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Το EDSWG απαιτεί κατάλληλο ραδιοδέκτη· το BlueBUS EDSB προορίζεται για το MC800 που διαθέτει αυτή τη διεπαφή και δεν είναι αυτομάτως συμβατό με το MC200. | |
| Διακόπτης με κλειδί | Εντολή με κλειδί από σταθερό σημείο· συνδέστε την επαφή σε κατάλληλη είσοδο εντολής της μονάδας ελέγχου. | |
| Αναγνώστες καρτών | Πρόσβαση με κάρτα ή μπρελόκ. Το ETPB χρησιμοποιεί BlueBUS MC800· μην συνδέετε απευθείας αυτόν τον τύπο στο MC200. |
|
| Ηλεκτρικές κλειδαριές | Η κλειδαριά βοηθά να παραμένει το φύλλο κλειστό, ιδιαίτερα όταν είναι μακρύτερο. Τα PLA10/PLA11 είναι προαιρετικά· ελέγξτε την τροφοδοσία και τον χρονισμό σύμφωνα με τον πίνακα ελέγχου και τη συγκεκριμένη πύλη. Για το MC800, δείτε έξοδος EL. |
|
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Ανοίξτε το ελαστικό κάλυμμα, τοποθετήστε το παρεχόμενο κλειδί και στρέψτε το κατά 90° δεξιόστροφα. Στη συνέχεια, μπορείτε να μετακινήσετε την πύλη με το χέρι. Για να ασφαλίσετε ξανά, τοποθετήστε το φύλλο περίπου στη μέση της διαδρομής ανοίγματος και στρέψτε το κλειδί κατά 90° αριστερόστροφα. Ελέγξτε ότι έχει ασφαλίσει πριν από τη λειτουργία του μοτέρ.
Συντήρηση και ασφάλεια
Το αργότερο έξι μήνες μετά τη θέση σε λειτουργία, αναθέστε τον έλεγχο του μοτέρ και της πύλης. Με αποσυνδεδεμένη την τροφοδοσία, ο τεχνικός ελέγχει τα στηρίγματα, τις βίδες, τη διάβρωση, τα κινούμενα μέρη, τα στοπ και τις διατάξεις ασφαλείας· στη συνέχεια πραγματοποιεί λειτουργική δοκιμή. Μην χρησιμοποιείτε την πύλη αν έχει υποστεί ζημιά ή παρουσιάζει ασυνήθιστη αντίσταση.
Τεχνικά χαρακτηριστικά του μοτέρ
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο μοτέρ | TOO4500 |
| Τάση μοτέρ | 230 V AC / 50 Hz |
| Μέγιστο μήκος ενός φύλλου | 4,5 m |
| Μέγιστο βάρος ενός φύλλου | 250 kg |
| Ονομαστική / μέγιστη ισχύς εισόδου | 250 / 340 W |
| Ονομαστικό / μέγιστο ρεύμα | 1,1 / 1,5 A |
| Ονομαστική / μέγιστη δύναμη | 300 / 2 000 N |
| Ταχύτητα κίνησης | 0,016 m/s |
| Διαδρομή εμβόλου | 500 mm |
| Όριο λειτουργίας | 24 κύκλοι/h |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Βάρος μόνο του μοτέρ | 6 kg |
| Διαστάσεις μοτέρ | 800 × 100 × 177 mm |
Οι τιμές 340 W και 2 000 N είναι μέγιστες, όχι ονομαστικές. Τα 6 kg αφορούν μόνο το μοτέρ· το βάρος της συσκευασίας αποστολής μπορεί να διαφέρει.
