NICE TOO TOO3000 – αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 3m/300kg
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
138,72 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE TOO TOO3000 – αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 3m/300kg
NICE TOO3000 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός για ένα φύλλο ανοιγόμενης αυλόπορτας έως 3 m και έως 300 kg. Ο κινητήρας είναι 230 V AC· δεν πρόκειται για έκδοση 24 V. Είναι μη αυτοασφαλιζόμενος και σε περίπτωση διακοπής ρεύματος, απασφαλίζεται με κλειδί απασφαλίζεται με κλειδί. Μονάδα ελέγχου και συστήματα ασφαλείας επιλέγονται με βάση ολόκληρη την αυλόπορτα.
| Γρήγορη πλοήγηση | |
|---|---|
| Επιλογή | Μονάδα ελέγχου |
| Σετ | Εγκατάσταση |
| Διάσταση C | Καλωδίωση |
| Δοκιμή | Παρελκόμενα |
| Απασφάλιση | Συντήρηση |
| Προδιαγραφές | Εγχειρίδιο |
| Παρελκόμενα – ακροδέκτες και πολικότητα | Εγχειρίδιο PDF |
Πότε να επιλέξετε αυτόν τον μηχανισμό
Τα όρια των 3 m και 300 kg ισχύουν για ένα φύλλο, αλλά από μόνα τους δεν καθορίζουν την καταλληλότητα. Σημασία έχουν επίσης η αντίσταση κατά την κίνηση, η θέση του μεντεσέ, η πλήρωση, ο άνεμος και η γεωμετρία εγκατάστασης.
Για την έκδοση 230 V, ο κατασκευαστής αναφέρει έως 24 κύκλους ανά ώρα. Για συχνότερη χρήση, αξιολογούνται ολόκληρη η αυλόπορτα και η καταλληλότητα του κύκλου λειτουργίας.
Μονάδα ελέγχου για κινητήρα 230 V
Η τρέχουσα MC800 με πλακέτα MCA5R30 ελέγχει έναν ή δύο κινητήρες. MC200 είναι η τρέχουσα επιλογή για έναν κινητήρα. Επομένως, για δύο φύλλα χρησιμοποιήστε κατάλληλη μονάδα ελέγχου για δύο κινητήρες. Στα τρέχοντα σετ TOO3000 που διαθέτουμε περιλαμβάνεται η MC800· πριν από την καλωδίωση, ελέγχετε πάντα τα περιεχόμενα του συγκεκριμένου σετ.
Σε υφιστάμενη εγκατάσταση με παλαιότερη μονάδα A60, A400, A6 ή A6F χρησιμοποιήστε το εγχειρίδιο της πλακέτας που είναι πράγματι εγκατεστημένη. Η τρέχουσα αντικατάσταση αυτών των μονάδων είναι η MC800. Το εγχειρίδιό της ισχύει για την MC800/MCA5R30. Η τάση του κινητήρα, η τροφοδοσία δικτύου της μονάδας ελέγχου και η έξοδος χαμηλής τάσης για τα παρελκόμενα είναι διαφορετικά κυκλώματα.

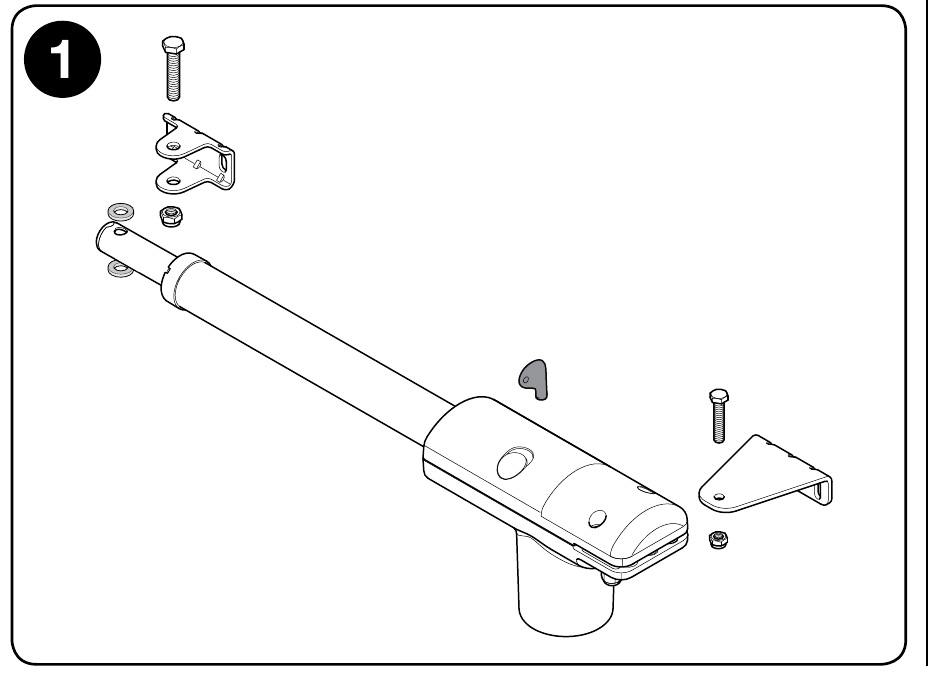

Η εικόνα δείχνει τα βασικά μέρη του κινητήρα και τα στηρίγματα. Πριν από την εγκατάσταση, ελέγξτε τη συσκευασία που παραλάβατε. Η μονάδα ελέγχου και οι συσκευές ασφαλείας επιλέγονται ξεχωριστά ή ανάλογα με τον εξοπλισμό του πλήρους σετ.
Σετ για ένα ή δύο φύλλα
Ο μεμονωμένος κινητήρας προορίζεται για ένα φύλλο. Για αυλόπορτα με δύο φύλλα απαιτούνται δύο μηχανισμοί. Στα πλάγια συγκρίνετε τα σετ 230 V με μονάδα MC800 και διαφορετικό εξοπλισμό· στο κέντρο βρίσκεται ένας ξεχωριστός εναλλακτικός κινητήρας 24 V.

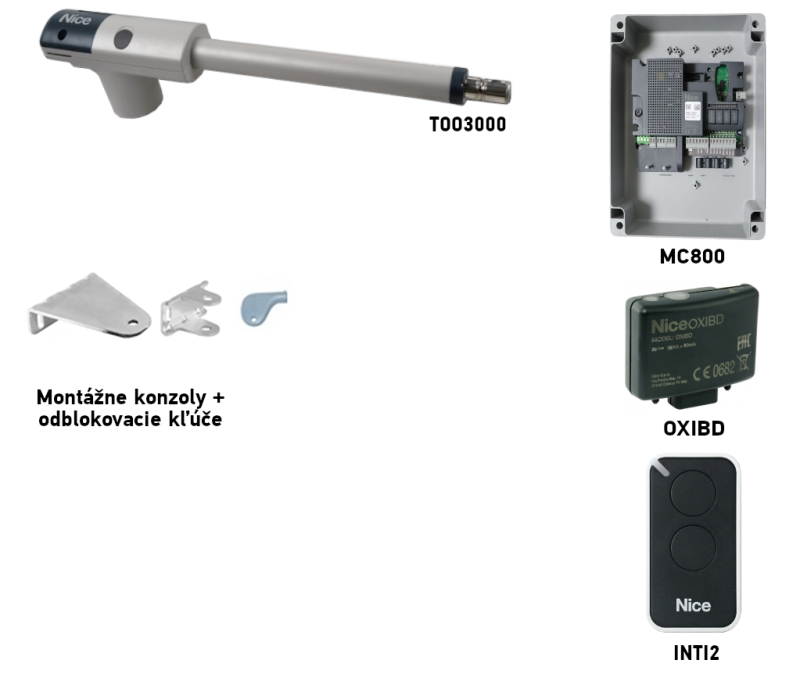

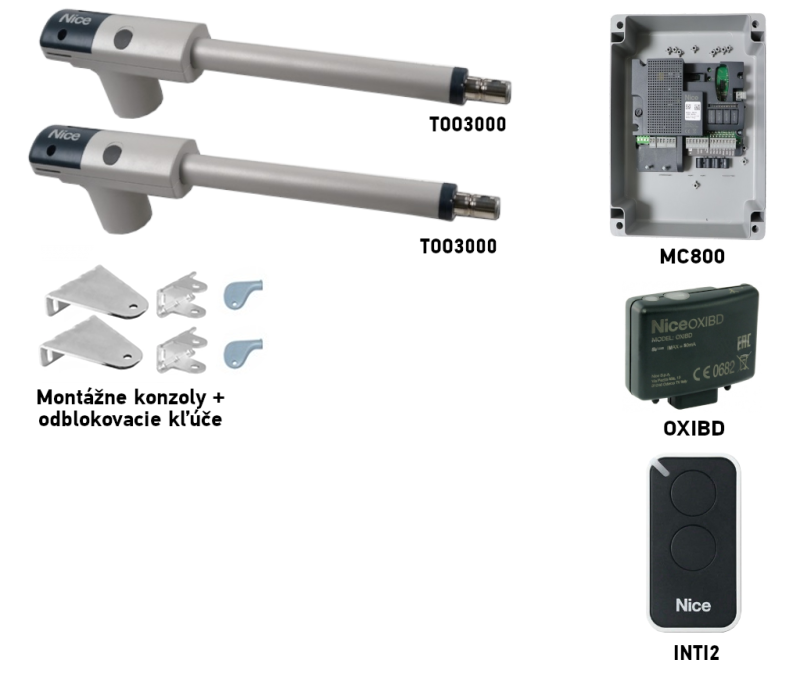

| Σετ για 1 φύλλο | Σετ για 2 φύλλα |
|---|---|
NICE TOO3000
Μονάδα MC800, Βασικό σετ Με φωτοκύτταρα Με παρελκόμενα | NICE TOO3000
Μονάδα MC800, Βασικό σετ Με φωτοκύτταρα Με παρελκόμενα |
Τα όρια μήκους και βάρους αξιολογούνται ξεχωριστά για κάθε φύλλο, σε συνδυασμό με τη γεωμετρία εγκατάστασης. Πριν από τη χρήση, συμπληρώστε το βασικό σετ με τα απαραίτητα στοιχεία ασφαλείας· θα βρείτε την επιλογή και τη σύνδεσή τους στην ενότητα συμβατά εξαρτήματα.
Τοποθέτηση βραχιόνων και γεωμετρία φύλλου

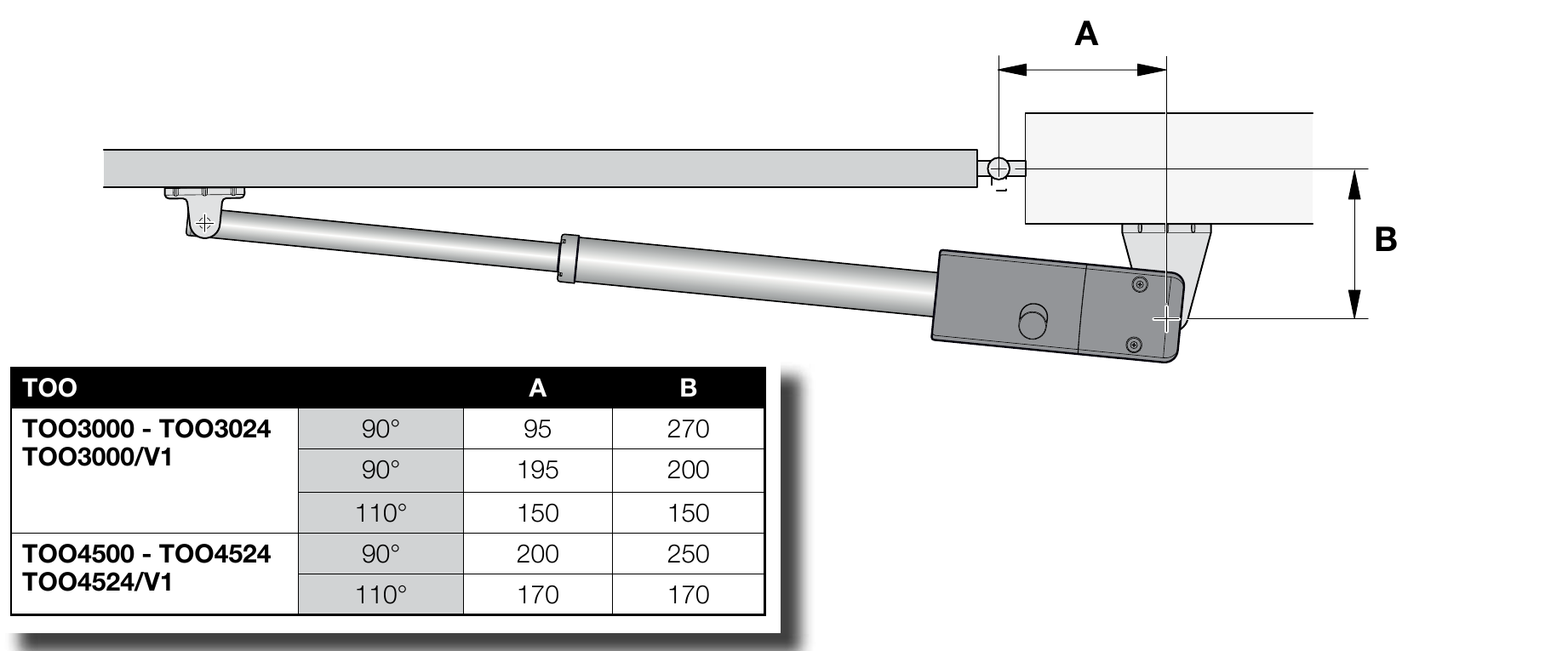

Πριν από την αγκύρωση, καθορίστε τη θέση του μεντεσέ, του πίσω και του μπροστινού βραχίονα, καθώς και την επιθυμητή γωνία ανοίγματος. Οι διαστάσεις A/B στο σχέδιο καθορίζουν την τροχιά κίνησης και τις δυνάμεις. Ο στύλος και η αγκύρωση πρέπει να αντέχουν το φορτίο· αν αλλάξει η θέση του μεντεσέ ή η διάσταση του στύλου, προσαρμόστε τους βραχίονες ή επιλέξτε κατάλληλους επιμηκυμένους βραχίονες, ώστε να διατηρηθεί η απαιτούμενη γεωμετρία. Η διάσταση της διατομής από μόνη της δεν το εγγυάται.
| Άνοιγμα | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Για το συγκεκριμένο μοντέλο, δείτε διαστάσεις βραχιόνων αγκύρωσης TOO3000. Για άνοιγμα προς τα έξω, συνήθως απαιτείται διαφορετική ή επιμηκυμένη στερέωση· ο τεχνικός εγκατάστασης πρέπει να επανελέγξει τις διαστάσεις A και B, C και την ελεύθερη κίνηση σε όλη τη διαδρομή.

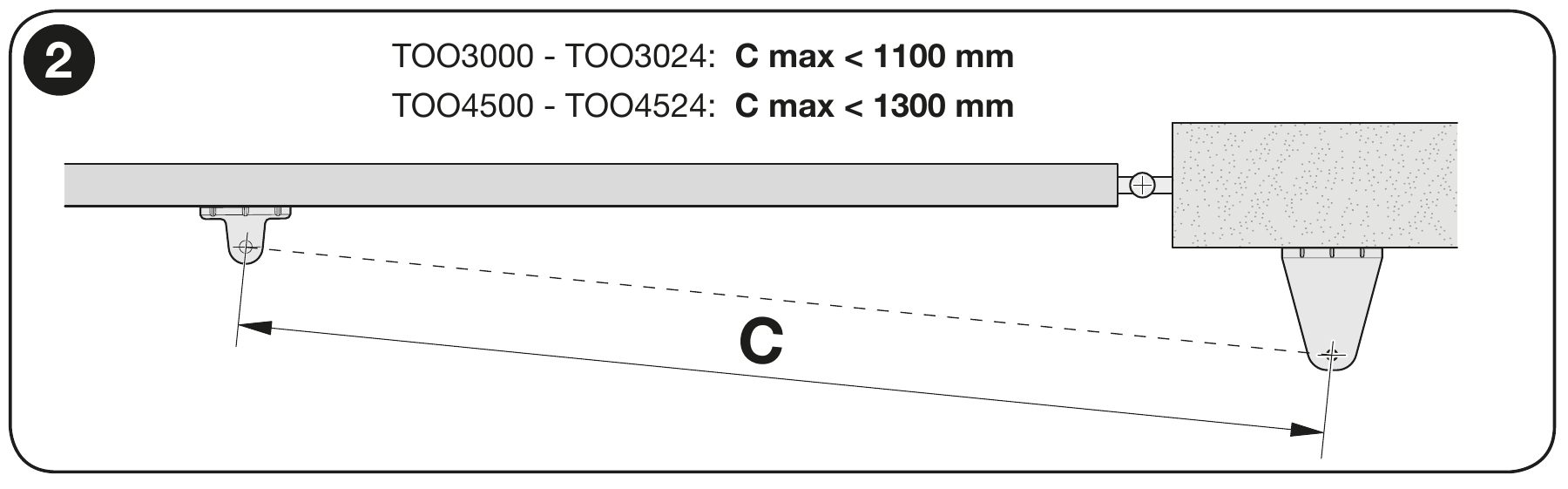

Διάσταση C με την πύλη κλειστή
Με το φύλλο κλειστό, μετρήστε την απόσταση C < 1 100 mm. Η τιμή πρέπει να είναι μικρότερη από το καθορισμένο όριο· δεν πρέπει να ισούται με αυτό ούτε να το υπερβαίνει. Παράλληλα, πρέπει να τηρηθεί ο επιλεγμένος συνδυασμός A/B.

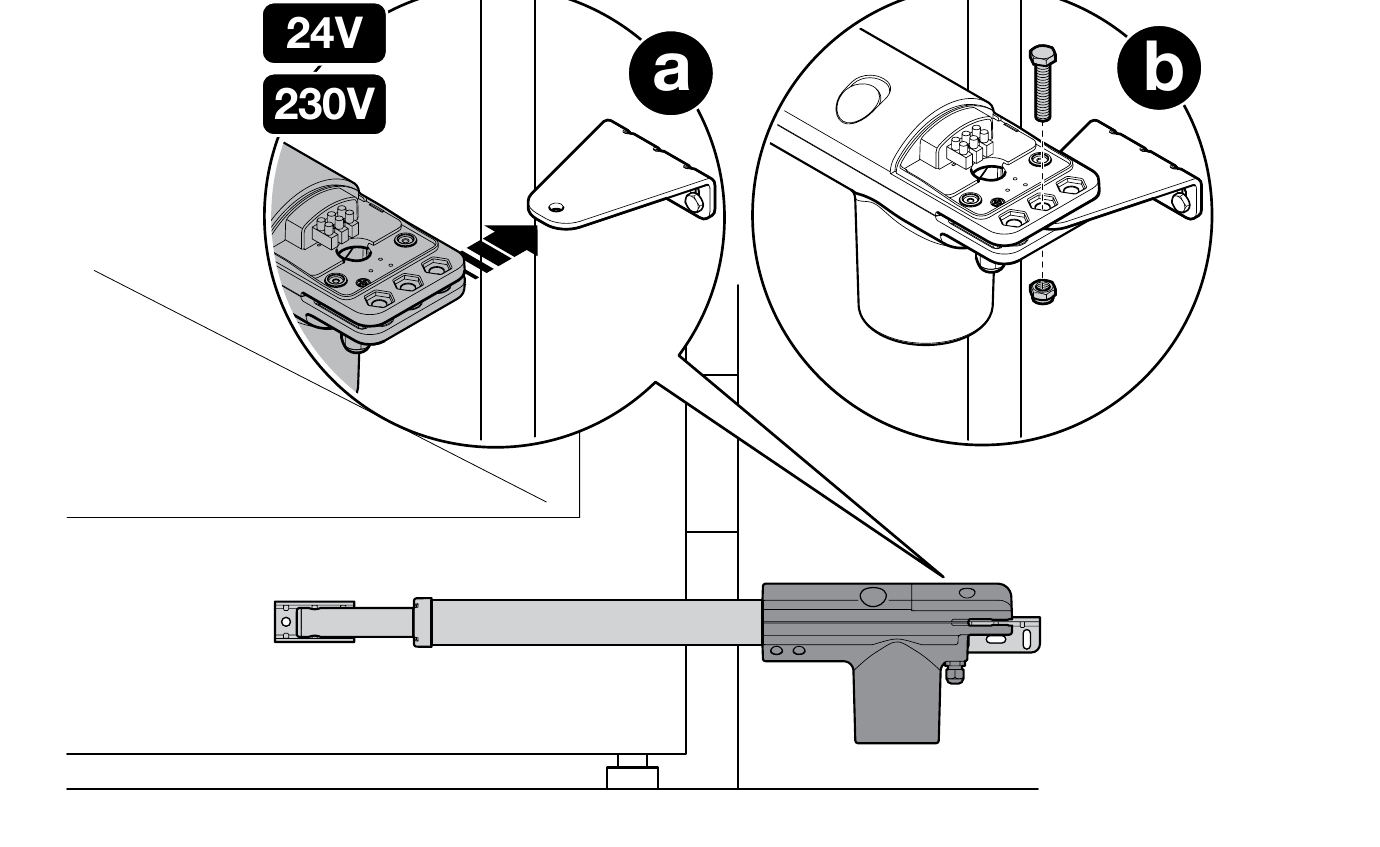

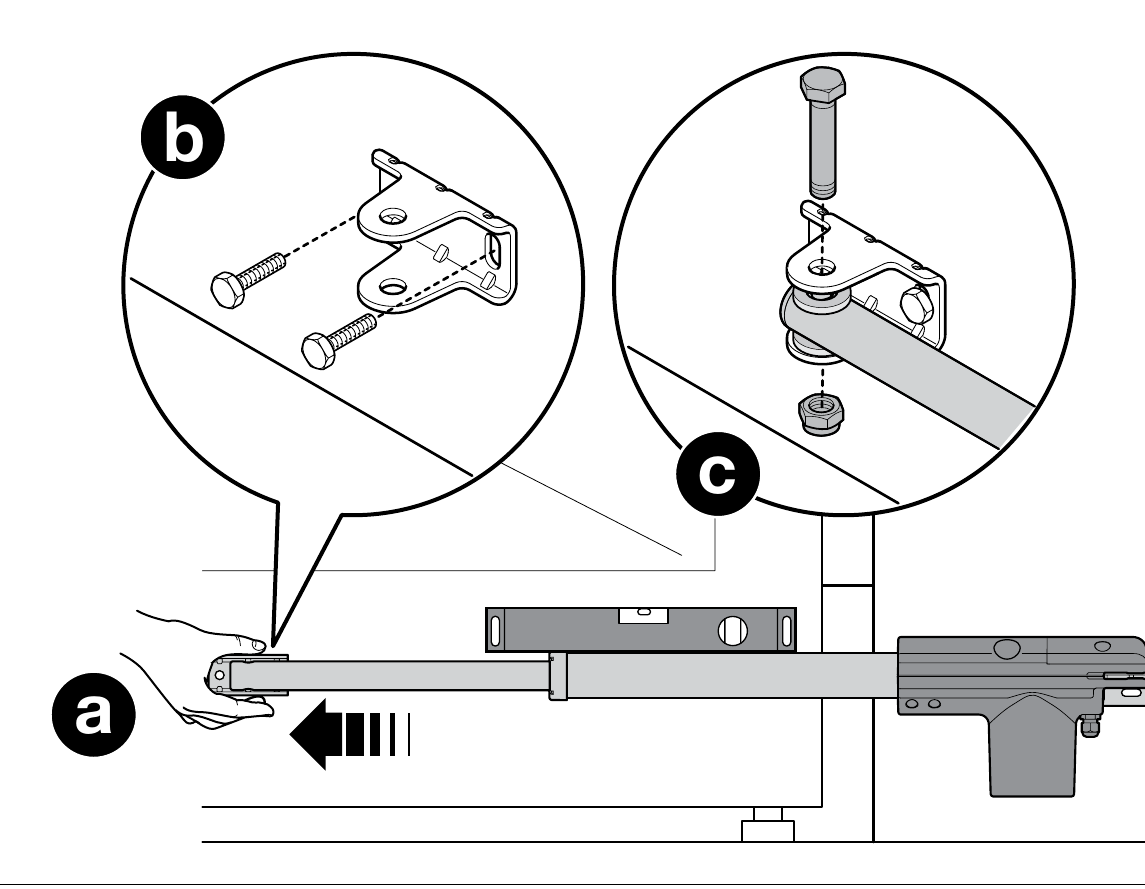

Στερεώστε τον πίσω βραχίονα στη φέρουσα κατασκευή και απασφαλίστε τον κινητήρα απασφαλίστε, εκτείνετε το έμβολο και τοποθετήστε αρχικά δοκιμαστικά τον μπροστινό βραχίονα. Αφού ευθυγραμμίσετε τον κινητήρα, ελέγξτε όλη τη χειροκίνητη διαδρομή. Μόνο τότε ασφαλίστε οριστικά τους βραχίονες. Τόσο στην ανοιχτή όσο και στην κλειστή θέση πρέπει να υπάρχουν μηχανικά στοπ πύλης· το τέρμα διαδρομής του εμβόλου δεν τα υποκαθιστά.
Σύνδεση κινητήρα 230 V

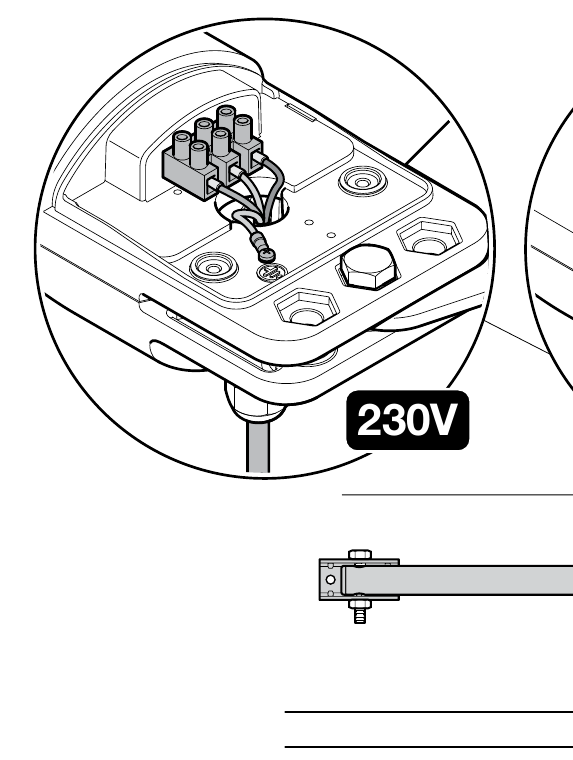

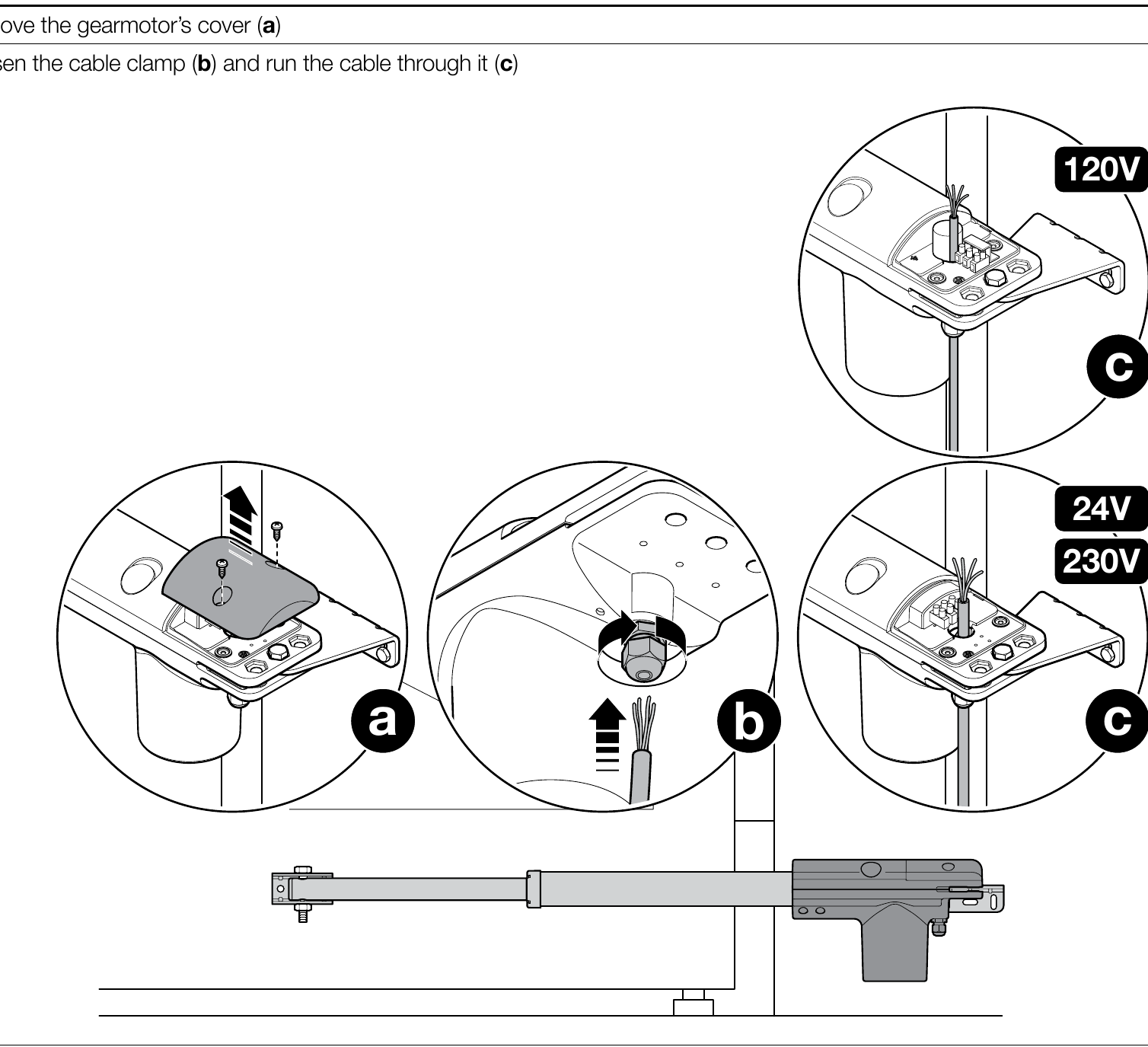

Η σύνδεση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό, με την τροφοδοσία αποσυνδεδεμένη. Το καλώδιο περνά μέσα από τον στυπιοθλίπτη και το κλιπ στερέωσης· ο αγωγός προστασίας PE συνδέεται στον κινητήρα σύμφωνα με το σχέδιο. Τα καλώδια του κινητήρα και ο αντίστοιχος πυκνωτής συνδέονται σύμφωνα με τους ακροδέκτες της συγκεκριμένης πλακέτας και την ετικέτα του εξαρτήματος. Στα MC800/MCA5R30, ένας κινητήρας συνδέεται στο M2· με δύο κινητήρες, αντιστοιχίστε τους στα M1/M2 ανάλογα με τη σειρά κίνησης. Τα φωτοκύτταρα χαμηλής τάσης δεν συνδέονται στους ακροδέκτες του κινητήρα.
Για τα MC800/MCA5R30, δείτε σύνδεση κινητήρων M1/M2 και καλωδίωση μονάδας ελέγχου.
Δοκιμή πριν από την πρώτη χρήση

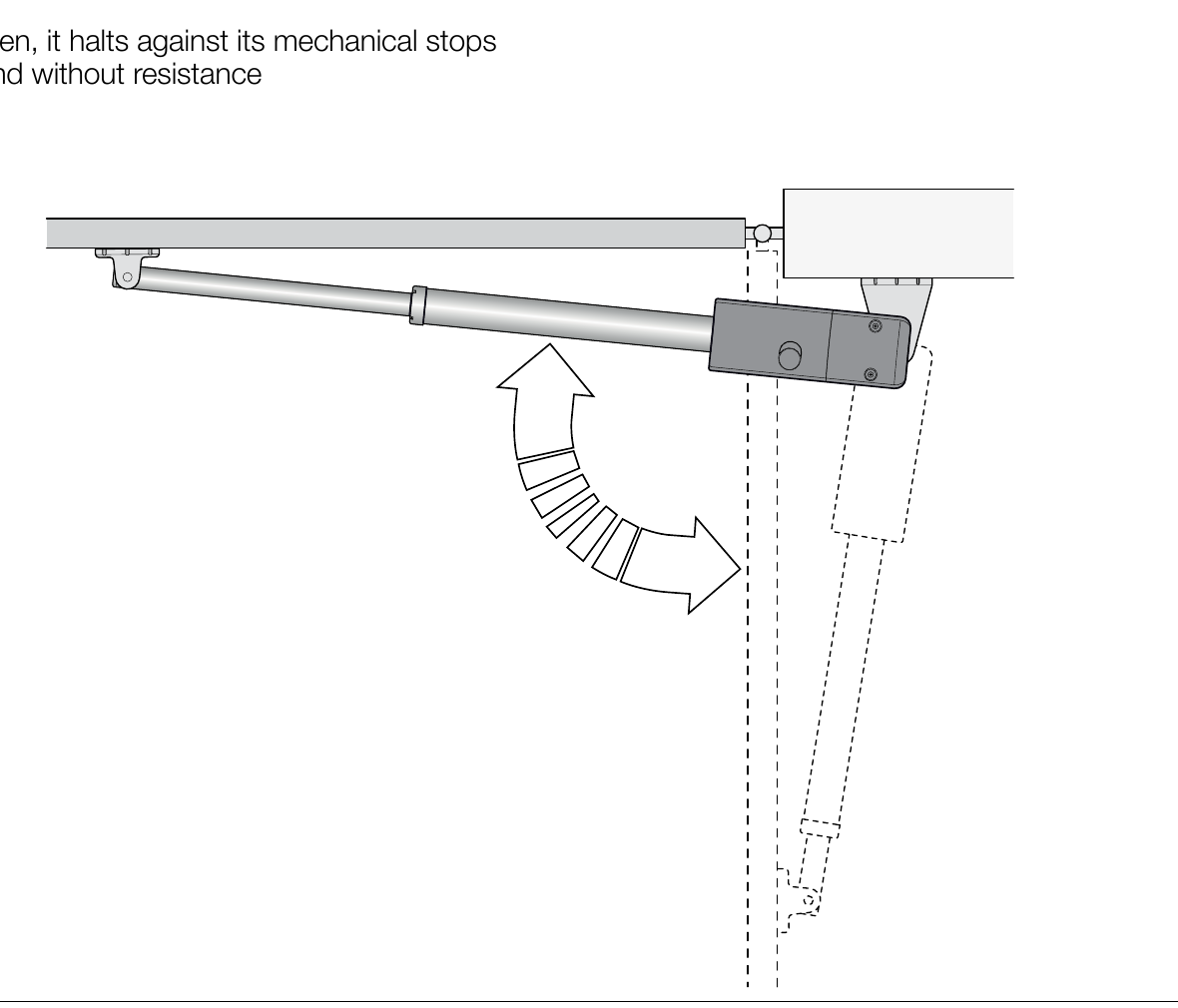

Ελέγξτε την ελεύθερη χειροκίνητη κίνηση, τη σταθερότητα των στερεώσεων, και τα δύο στοπ και τη σωστή φορά του κινητήρα. Σύμφωνα με τη NICE, όταν ο μηχανισμός κίνησης είναι απασφαλισμένος, το φύλλο πρέπει να μπορεί να κινείται χειροκίνητα και προς τις δύο κατευθύνσεις με δύναμη έως 390 N. Στη συνέχεια, σύμφωνα με το εγχειρίδιο της εγκατεστημένης μονάδας ελέγχου, δοκιμάστε φωτοκύτταρα, STOP, εντολές και αντίδραση σε εμπόδιο. Για τη διάταξη με MC800, ο κατασκευαστής απαιτεί επίσης ακμές ασφαλείας· τα φωτοκύτταρα από μόνα τους δεν τις υποκαθιστούν. Ο ίδιος ο κινητήρας δεν διαθέτει προγραμματισμό τηλεχειρισμού ούτε εκμάθηση διαδρομής· για το MC800, δείτε τηλεχειρισμός και εκμάθηση κίνησης φύλλων.

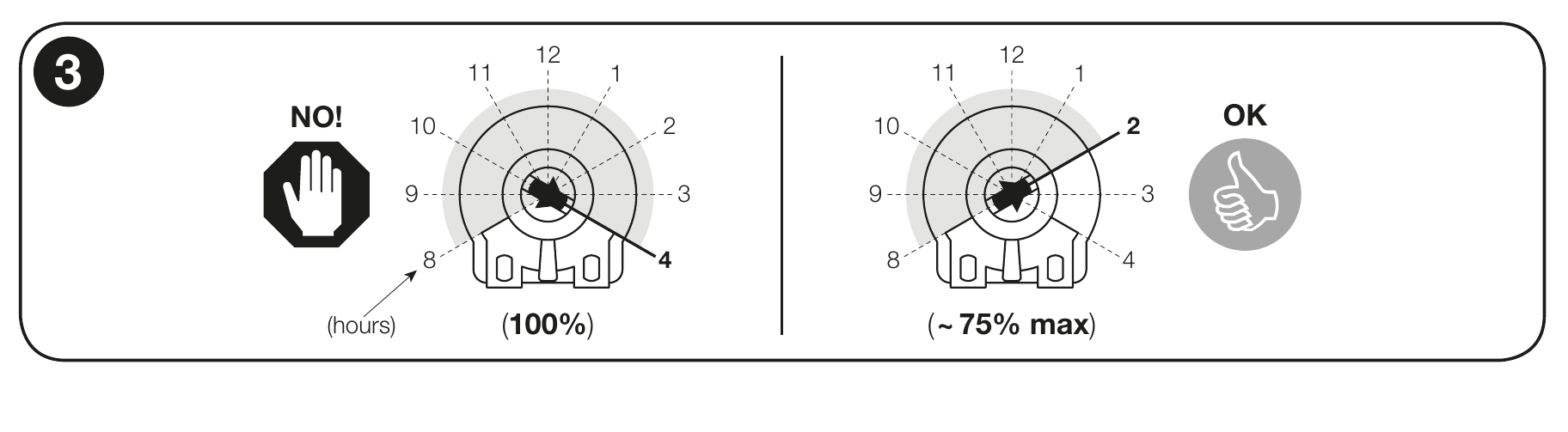

Αν η εγκατεστημένη μονάδα ελέγχου διαθέτει ρυθμιστή δύναμης Force-F, μην τον ρυθμίζετε στο 100% χωρίς ειδικό λόγο. Αν περίπου 75% δεν επαρκεί, επικοινωνήστε με την τεχνική υποστήριξη. Στην τρέχουσα έκδοση MC800/MCA5R30, η ισχύς ρυθμίζεται σύμφωνα με το εγχειρίδιο αυτής της πλακέτας· μην εφαρμόζετε σε αυτήν τη διαδικασία με ρυθμιστικό trimmer. Η ρύθμιση της ισχύος δεν υποκαθιστά τη μέτρηση και τη δοκιμή ασφαλείας ολόκληρης της πύλης.
Σύνδεση εξαρτημάτων στο MC800 με πλακέτα MCA5R30
Η ακόλουθη συνδεσμολογία ισχύει για MC800/MCA5R30 σε σετ με αυτήν τη μονάδα ελέγχου. Οι ακροδέκτες των εξαρτημάτων ανήκουν στη μονάδα ελέγχου και όχι στον ίδιο τον κινητήρα. Για διαφορετική μονάδα ελέγχου, χρησιμοποιήστε το αντίστοιχο δικό της διάγραμμα. Αποσυνδέστε την τροφοδοσία δικτύου πριν από τις εργασίες.
| Εξαρτήματα | Ακροδέκτες, τροφοδοσία και πολικότητα |
|---|---|
Βοηθητική τροφοδοσία | Στην MCA5R30, ο ακροδέκτης 3 = 0 V (−) και ακροδέκτης 4 = +24 V DC και κοινό σημείο των εισόδων. Για τα εξαρτήματα που τροφοδοτούνται από την πλακέτα, το συνολικό όριο είναι 200 mA· ελέγξτε την κατανάλωση και την επιτρεπόμενη τάση κάθε προϊόντος. |
Φωτοκύτταρα με ρελέ EPM | Με το Standby απενεργοποιημένο και χωρίς φωτοέλεγχο, τροφοδοτήστε τον πομπό TX και τον δέκτη RX από τον ακροδέκτη 4 (+24 V DC) και ακροδέκτης 3 (−). Επαφή χωρίς τάση C–NC του δέκτη συνδέστε μεταξύ και 4 (κοινός) και της αντίστοιχης εισόδου 8/PHOTO, 9/PHOTO1 ή 10/PHOTO2. Η επαφή δεν έχει +/−. Οι είσοδοι AUX πρέπει να ρυθμιστούν στη λειτουργία ρελέ φωτοκυττάρων· στη λειτουργία τερματικών διακοπτών έχουν διαφορετική σημασία. |

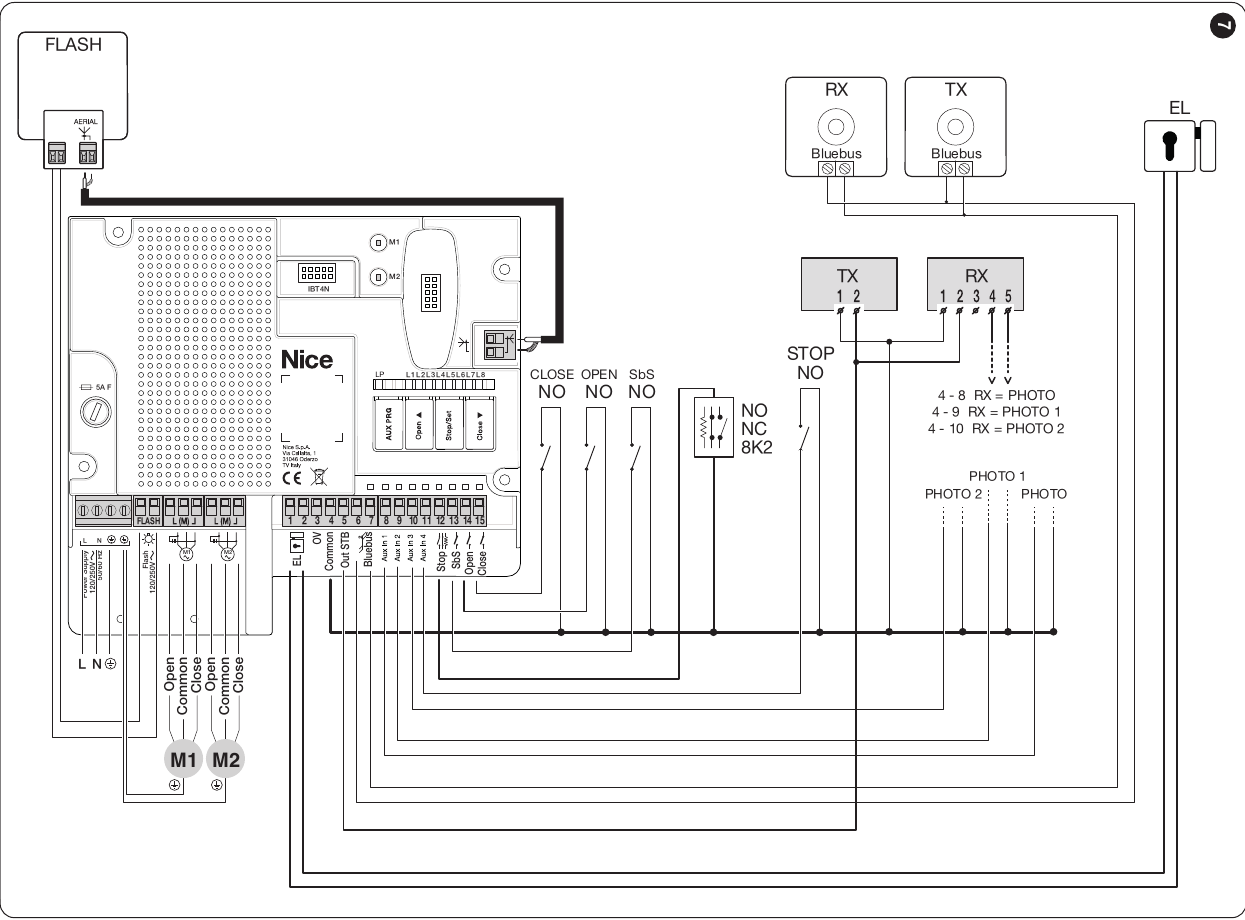

EPM με ενεργοποιημένη τη λειτουργία Standby | Σύμφωνα με το διάγραμμα MCA5R30, τροφοδοτήστε το TX και το RX μεταξύ του ακροδέκτη 4 (+24 V DC) και του ακροδέκτη 5 (OutSTB, διακοπτόμενος αγωγός επιστροφής). Στα φωτοκύτταρα EPM ισχύει 1 = +, 2 = αγωγός επιστροφής. Το OutSTB είναι 24 V, έως 4 W και απενεργοποιείται στη λειτουργία Standby· μη χρησιμοποιείτε τον ακροδέκτη 5 ως μόνιμο αρνητικό πόλο. Η επαφή C–NC του RX συνδέεται μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. |
EPM με φωτοέλεγχο | Συνδέστε σύμφωνα με το διάγραμμα φωτοελέγχου TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Ο δέκτης τροφοδοτείται μόνιμα: RX 1 → 4 (+), RX 2 → 3 (−). Η επαφή C–NC του RX παραμένει μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. Μην υπερφορτώνετε το OutSTB και μην το χρησιμοποιείτε ταυτόχρονα για άλλο φορτίο· μετά τη σύνδεση εκτελέστε εκμάθηση και δοκιμή της λειτουργίας ασφαλείας. |
Φωτοκύτταρα BlueBUS | Συμβατά EPMB συνδέστε με δύο αγωγούς στους ακροδέκτες 6 και 7 BlueBUS. + και − δεν διακρίνονται. Ρυθμίστε τη διεύθυνση και, μετά την προσθήκη ή αφαίρεση στοιχείου, ξεκινήστε την εκμάθηση των συσκευών. |
STOP και επαφές εντολών | Είσοδος χωρίς τάση 12/STOP δέχεται, ανάλογα με το συνδεδεμένο στοιχείο, NO, NC ή 8,2 kΩ· η κατάσταση εκμαθαίνεται. 13/SbS, 14/OPEN και 15/CLOSE χρησιμοποιούν επαφή NO προς τον ακροδέκτη 4 (κοινός). Αυτές οι επαφές δεν έχουν +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. Ισχύει επίσης για το ρελέ διακόπτη με κλειδί ή εξωτερικού δέκτη. |
Φάρος ELAC | NICE ELAC συνδέστε στην έξοδο FLASH που προορίζεται για αυτόνομο φάρο που αναβοσβήνει: διακοπτόμενη 120/250 V AC, έως 21 W. Πρόκειται για έξοδο δικτύου· δεν έχει +/−. Δεν πρέπει να συγχέεται με τους ακροδέκτες 24 V των παρελκομένων. |
Ηλεκτρική κλειδαριά | Ακροδέκτες 1–2 / EL: 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει +/−· ελέγξτε τις προδιαγραφές της κλειδαριάς. |
Ραδιοφωνικός δέκτης | OXIBD τοποθετείται στον σύνδεσμο SM· μην χρησιμοποιείτε γι’ αυτόν τους ακροδέκτες τροφοδοσίας 3/4 ούτε το BlueBUS. Η κεραία συνδέεται σύμφωνα με τις οδηγίες του δέκτη, όχι στους ακροδέκτες του κινητήρα. |
Αν οι είσοδοι AUX 8–11 χρησιμοποιούνται για τερματικούς διακόπτες, η λειτουργία τους διαφέρει από εκείνη των εισόδων PHOTO. Αν αλλάξετε τα φωτοκύτταρα ή τη συνδεσμολογία, επαναλάβετε την αντίστοιχη εκμάθηση και ελέγξτε τη διακοπή και την απόκριση της πύλης. Η αναλυτική διαδικασία περιγράφεται στο εγχειρίδιο της μονάδας ελέγχου MC800.
Φωτοκύτταρα με ρελέ στη λειτουργία Standby

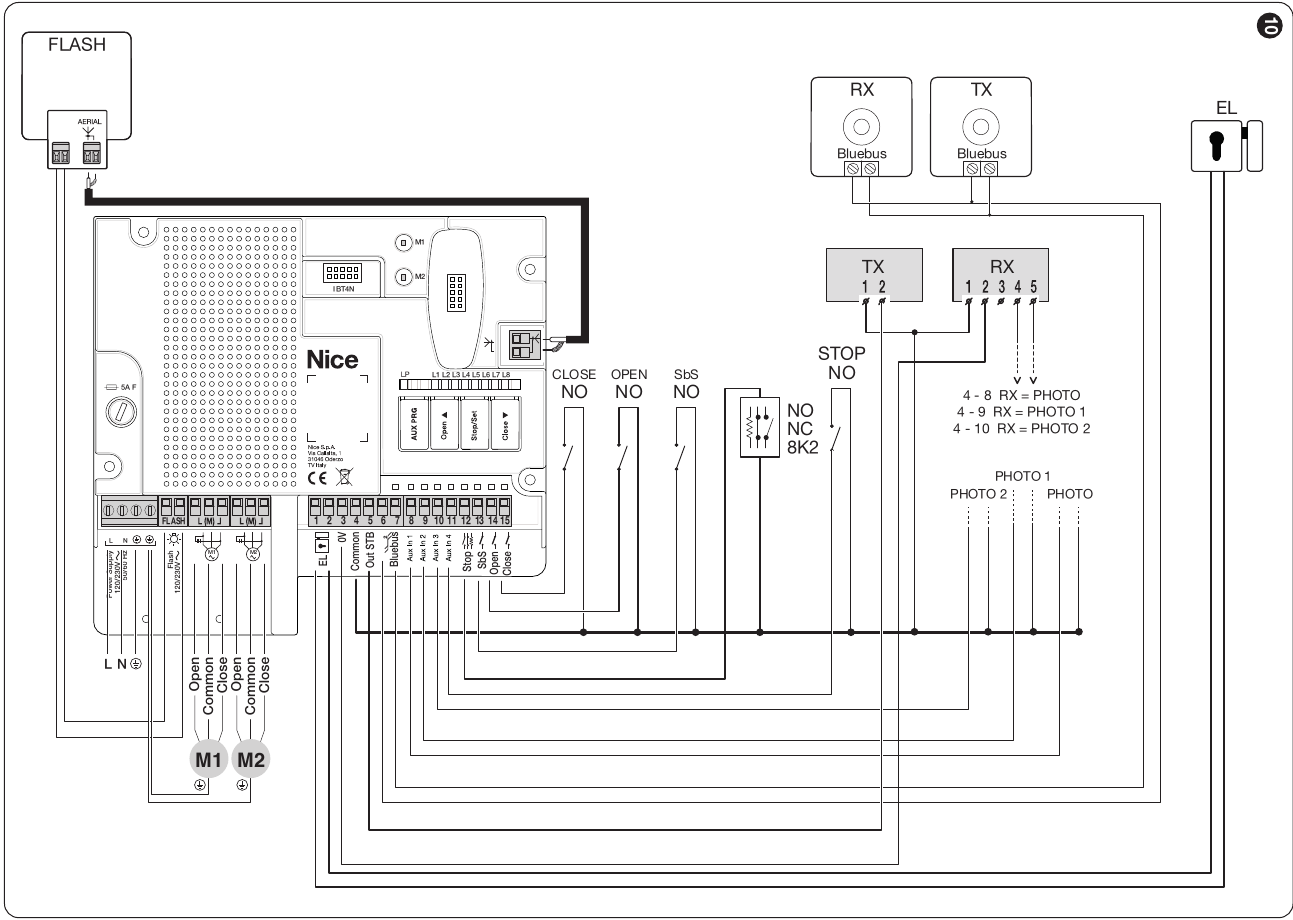

Φωτοκύτταρα με ρελέ και φωτοέλεγχο
Συμβατά παρελκόμενα
Τα παρελκόμενα συνδέονται στην επιλεγμένη μονάδα ελέγχου και όχι απευθείας στο σώμα του κινητήρα. Η επιλογή φωτοκυττάρων, ασύρματου δέκτη, φάρου και κλειδαριάς εξαρτάται από τις εξόδους και τους συνδέσμους που διαθέτει πράγματι η εγκατεστημένη πλακέτα.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ελέγχει έναν ή δύο κινητήρες 230 V. Επιλέξτε την ανάλογα με τον αριθμό των φύλλων και τον εξοπλισμό της πύλης. |
|
| Φάρος | Προειδοποιεί με αναλαμπές για την κίνηση της πύλης. Επιλέξτε την τροφοδοσία ανάλογα με την έξοδο της εγκατεστημένης μονάδας ελέγχου. |
|
| Φωτοκύτταρα | Προστατεύουν τον χώρο της πύλης. Η MC800/MCA5R30 υποστηρίζει επαφή ρελέ καθώς και BlueBUS, ενώ η MC200 διαθέτει είσοδο PHOTO με ρελέ· καθορίστε την τροφοδοσία, τη διευθυνσιοδότηση και την απόκριση ανάλογα με την επιλεγμένη πλακέτα. Οι τύποι στα δεξιά είναι εναλλακτικές επιλογές, ανάλογα με τη συνδεσμολογία. | |
| Ακμές ασφαλείας | Σε εγκατάσταση με MC800, απαιτούνται επιπλέον των φωτοκυττάρων. Επιλέξτε τον τύπο της ακμής και τον τρόπο σύνδεσης ανάλογα με την είσοδο STOP της εγκατεστημένης πλακέτας. |
|
| Τηλεχειριστήριο | Τηλεχειρισμός. Επιλέξτε την κωδικοποίηση με βάση τον εγκατεστημένο ραδιοφωνικό δέκτη· η ίδια συχνότητα από μόνη της δεν αρκεί. Για MC800, δείτε δέκτης και τηλεχειριστήρια. | |
| Δέκτης | Ο ραδιοφωνικός δέκτης και οι πρόσθετες διεπαφές αφορούν συγκεκριμένο πίνακα ελέγχου. Η πρόσθετη μονάδα SM χρησιμοποιείται με το MC800· για το MC200, ελέγξτε το ενσωματωμένο ραδιόφωνο και τις δυνατότητες σύνδεσής του. |
|
| Κεραία | Βελτιώνει την εμβέλεια του δέκτη· η σύνδεση εξαρτάται από την εγκατεστημένη μονάδα ραδιοεπικοινωνίας. | |
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Το EDSWG απαιτεί κατάλληλο ραδιοφωνικό δέκτη· το BlueBUS EDSB προορίζεται για το MC800 με αυτή τη διεπαφή, όχι αυτομάτως για το MC200. | |
| Κλειδοδιακόπτης | Εντολή με κλειδί από σταθερό σημείο· συνδέστε την επαφή σε κατάλληλη είσοδο εντολής του πίνακα ελέγχου. | |
| Αναγνώστες καρτών | Πρόσβαση με κάρτα ή μπρελόκ. Το ETPB χρησιμοποιεί το BlueBUS MC800· μην συνδέετε απευθείας αυτόν τον τύπο στο MC200. |
|
| Ηλεκτρικές κλειδαριές | Η κλειδαριά βοηθά να διατηρείται το φύλλο κλειστό, ιδίως όταν είναι μακρύτερο. Τα PLA10/PLA11 είναι προαιρετικά· ελέγξτε την τροφοδοσία και τον χρονισμό σύμφωνα με τον πίνακα ελέγχου και τη συγκεκριμένη αυλόπορτα. Για το MC800, δείτε έξοδος EL. |
|

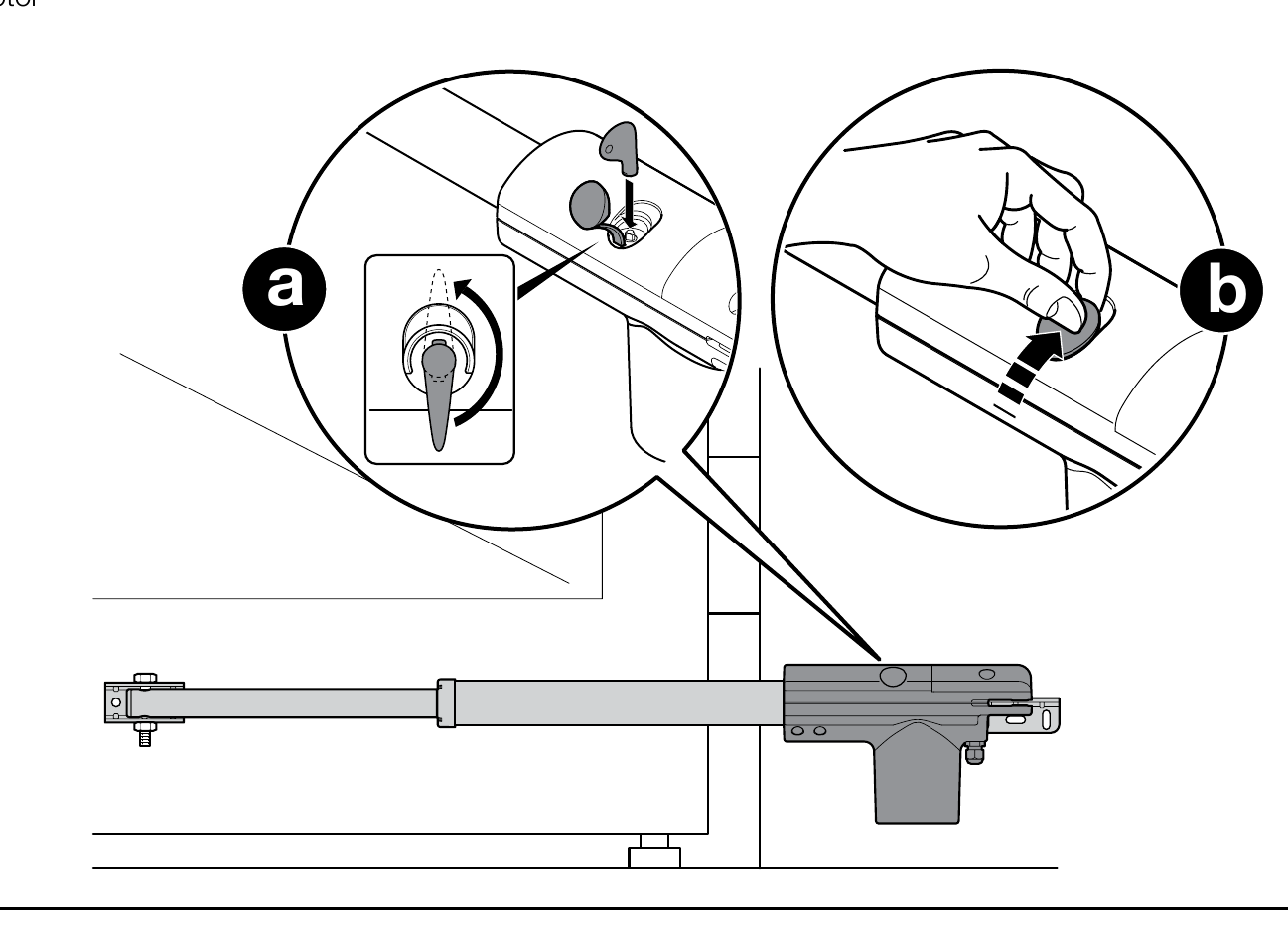

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Ανοίξτε το λαστιχένιο κάλυμμα, τοποθετήστε το παρεχόμενο κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Στη συνέχεια, μπορείτε να μετακινήσετε την αυλόπορτα με το χέρι. Για να ασφαλίσετε ξανά τον μηχανισμό, τοποθετήστε το φύλλο περίπου στη μέση της διαδρομής ανοίγματος και περιστρέψτε το κλειδί κατά 90° αριστερόστροφα. Ελέγξτε ότι έχει ασφαλίσει πριν θέσετε τον κινητήρα σε λειτουργία.
Συντήρηση και ασφάλεια
Το αργότερο έξι μήνες μετά τη θέση σε λειτουργία, αναθέστε τον έλεγχο του κινητήρα και της αυλόπορτας. Με την τροφοδοσία αποσυνδεδεμένη, ο τεχνικός θα ελέγξει τα στηρίγματα, τις βίδες, τη διάβρωση, τα κινούμενα μέρη, τα στοπ και τις διατάξεις ασφαλείας· στη συνέχεια θα πραγματοποιήσει δοκιμή λειτουργίας. Μη χρησιμοποιείτε την αυλόπορτα αν έχει υποστεί ζημιά ή παρουσιάζει ασυνήθιστη αντίσταση.
Τεχνικά χαρακτηριστικά κινητήρα
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο κινητήρα | TOO3000 |
| Τάση κινητήρα | 230 V AC / 50 Hz |
| Μέγιστο μήκος ενός φύλλου | 3 m |
| Μέγιστο βάρος ενός φύλλου | 300 kg |
| Ονομαστική / μέγιστη ισχύς | 250 / 340 W |
| Ονομαστικό / μέγιστο ρεύμα | 1,1 / 1,5 A |
| Ονομαστική / μέγιστη δύναμη | 300 / 2 000 N |
| Ταχύτητα κίνησης | 0,016 m/s |
| Διαδρομή εμβόλου | 400 mm |
| Όριο λειτουργίας | 24 κύκλοι/h |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Βάρος κινητήρα μόνο | 6 kg |

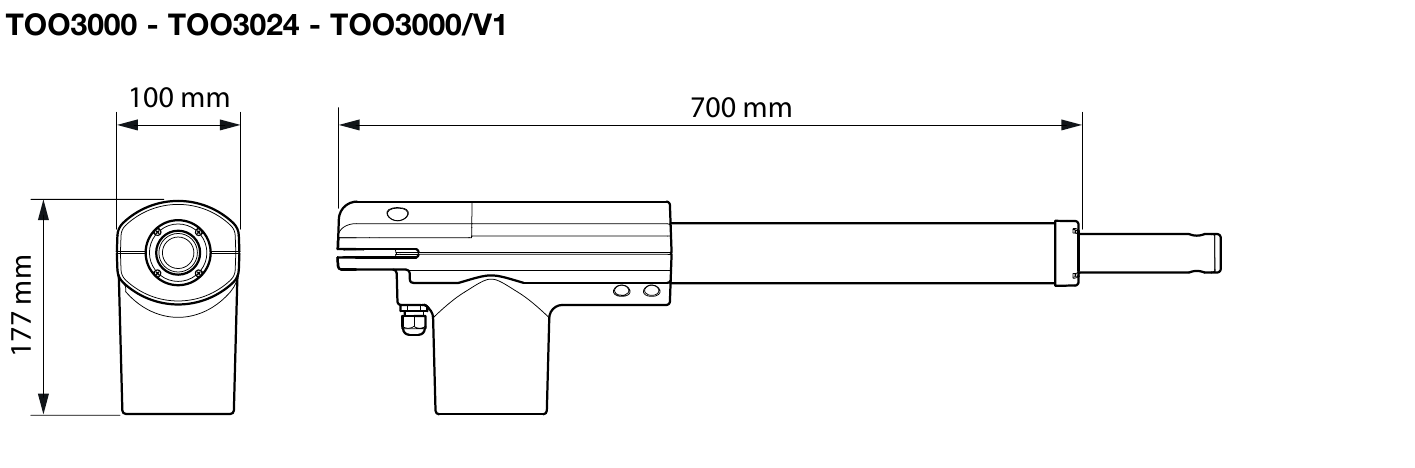

| Διαστάσεις κινητήρα | 700 × 100 × 177 mm |
Οι τιμές 340 W και 2 000 N είναι μέγιστες, όχι ονομαστικές. Το βάρος των 6 kg αφορά μόνο τον κινητήρα· το βάρος της συσκευασίας που παραδίδεται μπορεί να διαφέρει.
