NICE M-Fab MFAB3000 - υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 3,5 m/600 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
358,07 € με ΦΠΑ
| Βάρος |
|---|
| 11 kg |
Περιγραφή του προϊόντος NICE M-Fab MFAB3000 - υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 3,5 m/600 kg
Το NICE M-FAB MFAB3000 είναι ένας αυτόνομος υπόγειος μη αναστρέψιμος μηχανισμός με κινητήρα 230 V AC για ένα φύλλο πύλης. Δεν περιλαμβάνει μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC800 με πλακέτα MCA5R30. Για δύο φύλλα απαιτούνται δύο κινητήρες και μία κατάλληλη κεντρική μονάδα.
Ο υπόγειος μηχανισμός κρύβεται κάτω από τον άξονα των μεντεσέδων και διατηρεί καθαρή την εμφάνιση του φύλλου. Μπορείτε να τον χρησιμοποιήσετε και σε σημεία όπου δεν υπάρχει χώρος για γραμμικό μηχανισμό ή αρθρωτό μηχανισμό. Ελέγξτε αν η πύλη είναι κατάλληλη με βάση το μήκος, το βάρος και τη χρήση, όχι μόνο την τάση του κινητήρα.
Μονάδα ελέγχου και συμβατά εξαρτήματα
Η MC800 ελέγχει έναν ή δύο κινητήρες 230 V. Η τροφοδοσία του κινητήρα, η έξοδος του προειδοποιητικού φάρου και τα εξαρτήματα χαμηλής τάσης είναι διαφορετικά κυκλώματα. Επιλέξτε τον δέκτη και τα φωτοκύτταρα ανάλογα με την κεντρική μονάδα που είναι πράγματι εγκατεστημένη· μην εφαρμόζετε τις οδηγίες της MCA5R30 σε παλαιότερη πλακέτα μόνο και μόνο επειδή αναγράφεται MC800.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Σύνδεση. |
|
| Προειδοποιητικός φάρος | Σήμανση κίνησης. Η τροφοδοσία και η επιτρεπόμενη κατανάλωση καθορίζονται από την κεντρική μονάδα· χαρακτηριστικά εξόδων. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε ανάλογα με την τάση και τη μέγιστη κατανάλωση της εξόδου FLASH της κεντρικής μονάδας που είναι πράγματι εγκατεστημένη. |
| Φωτοκύτταρα | Προστασία της διόδου διέλευσης, ανάλογα με τη θέση και τον τρόπο λειτουργίας. Σύνδεση και ρύθμιση. |
Συνδέστε τα ενσύρματα ζεύγη BlueBUS στην είσοδο BLUEBUS. Τα EPMOW απαιτούν τη ραδιοφωνική διεπαφή IBW, συνδεδεμένη στο BlueBUS· δεν συνδέονται απευθείας με καλώδια όπως τα EPMB. Στο FT210B, ο πομπός στο φύλλο τροφοδοτείται από μπαταρία, ενώ ο δέκτης συνδέεται στο BlueBUS με δύο καλώδια. Το FT210B μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. Τα φωτοκύτταρα με ρελέ συνδέονται στις εισόδους επαφών, όχι στο BlueBUS. |
| Τηλεχειριστήριο | Ασύρματος χειρισμός. Ο τύπος κωδικοποίησης πρέπει να είναι συμβατός με τον εγκατεστημένο δέκτη· σύζευξη. | |
| Δέκτης | Δέκτης για σύνδεση στην υποδοχή της μονάδας ελέγχου SM. Τα OXIBD και OXILR χρησιμοποιούν διαφορετικά ασύρματα συστήματα· επιλέξτε τους πομπούς ανάλογα με τον δέκτη. |
|
| Κεραία | Καλύτερη λήψη από το τηλεχειριστήριο. Συνδέστε την κεραία στον εγκατεστημένο δέκτη· για το OXIBD, απευθείας στους ακροδέκτες κεραίας του. | |
| Πληκτρολόγιο | Πρόσβαση μέσω κωδικού. Το ασύρματο μοντέλο πρέπει να είναι συμβατό με τον δέκτη και το ενσύρματο με τον τύπο διεπαφής. | |
| Διακόπτης με κλειδί | Έλεγχος με κλειδί μέσω επαφής NO χωρίς δυναμικό στην είσοδο βηματικής λειτουργίας, ανοίγματος ή κλεισίματος. | |
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα μέσω συμβατής διεπαφής της μονάδας ελέγχου. |
|
| Ηλεκτρικές κλειδαριές | Πρόσθετη ασφάλιση του φύλλου· έξοδος για κλειδαριά. |
|
Μοτέρ, κουτί και μηχανισμός απασφάλισης
| Μέρος του συγκροτήματος | Εξοπλισμός και χρήση |
|---|---|
| MFAB3000 | Ένα μοτέρ 230 V με καλώδιο μήκους 2 m, βραχίονα σύνδεσης και μηχανικό στοπ κλεισίματος. |
| Κουτί θεμελίωσης | MFABBOX από χάλυβα βαμμένο με καταφορητική βαφή ή από ανοξείδωτο χάλυβα MFABBOXI. Το κουτί περιλαμβάνει μηχανικό αναστολέα ανοίγματος· επιλέγεται ξεχωριστά. |
| Χειροκίνητη απασφάλιση | NICE MEA2 με κλειδί ή NICE MEA3 με μοχλό. Για τη σωστή χειροκίνητη λειτουργία απαιτείται κατάλληλος μηχανισμός απασφάλισης. |
| Έλεγχος και ασφάλεια | MC800, φωτοκύτταρα, δέκτης, τηλεχειριστήρια και προειδοποιητική λυχνία, ανάλογα με τον εξοπλισμό της πύλης· δεν περιλαμβάνονται στον μεμονωμένο κινητήρα. |
| Μεγάλη γωνία ανοίγματος | NICE MEA1 για άνοιγμα έως 360°· μόνο για φύλλα έως 2,5 m, με κατάλληλους εξωτερικούς αναστολείς. |
Το κουτί μπορεί να χρησιμοποιηθεί τόσο για δεξί όσο και για αριστερό φύλλο. Για σετ, ελέγξτε τον αριθμό και το υλικό των κουτιών, καθώς και την επιλογή MEA2/MEA3· η προμήθεια μεμονωμένου κινητήρα δεν σημαίνει αυτομάτως ότι παρέχεται πλήρες σύστημα.
Μήκος και βάρος φύλλου

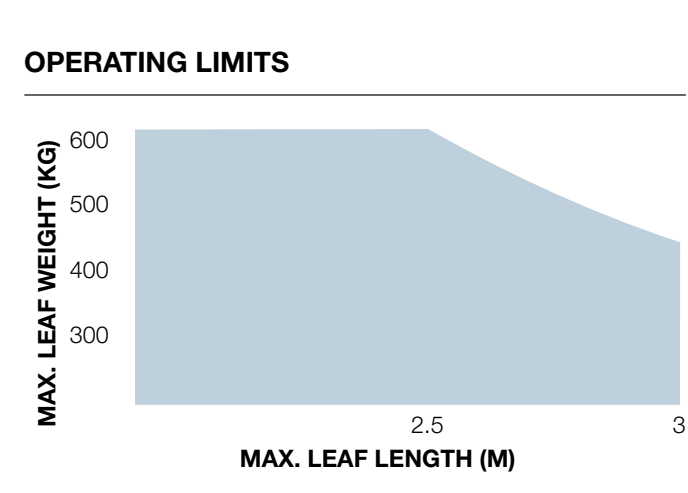

Για την επιλογή νέου συστήματος, υπολογίστε φύλλο έως 3 m. Το όριο των 600 kg ισχύει για μήκος έως 2,5 m· όσο αυξάνεται το μήκος, το επιτρεπόμενο βάρος μειώνεται σύμφωνα με το διάγραμμα. Για φύλλο άνω των 3 m, συμπεριλαμβανομένων συστημάτων που αναφέρονται για έως 3,5 m, απαιτείται επιβεβαίωση της καταλληλότητας της συγκεκριμένης διαμόρφωσης και των συνθηκών εγκατάστασης.
| Παράμετρος επιλογής | Όριο |
|---|---|
| Μήκος ενός φύλλου | Έως 3 m για νέα επιλογή· για μεγαλύτερη πύλη απαιτείται εξατομικευμένη αξιολόγηση |
| Βάρος ενός φύλλου | Έως 600 kg για μήκος έως 2,5 m· πάνω από 2,5 m ισχύει το μειούμενο όριο του διαγράμματος |
| Συμπαγής πλήρωση και άνεμος | Μπορούν να αυξήσουν σημαντικά το φορτίο. Η τάση 230 V από μόνη της δεν επιβεβαιώνει την καταλληλότητα για τη συγκεκριμένη πύλη. |
Το φύλλο πρέπει να είναι στιβαρό, σωστά ζυγοσταθμισμένο και να κινείται χειροκίνητα σε όλη τη διαδρομή με παρόμοια αντίσταση. Οι μεντεσέδες πρέπει να είναι αξονικά ευθυγραμμισμένοι, με κοινό άξονα περιστροφής με τον πείρο του κουτιού. Για φύλλο με μήκος άνω των 2,5 m συνιστάται ηλεκτρική κλειδαριά NICE PLA10 ή NICE PLA11. Οι δύο κινητήρες δεν αλλάζουν το όριο για κάθε μεμονωμένο φύλλο.
Η ταχύτητα των 1,14 στροφών/λεπτό αντιστοιχεί ενδεικτικά σε περίπου 13–14 δευτερόλεπτα για 90° χωρίς επιτάχυνση και επιβράδυνση. Ο κύκλος λειτουργίας του κινητήρα είναι 30 %· δεν προορίζεται για συνεχή λειτουργία. Για 90° αναφέρονται 30 κύκλοι/ώρα· για 180° με το εξάρτημα MEA1, οι μισοί, δηλαδή 15 κύκλοι/ώρα. Πρέπει επίσης να τηρούνται τα χρονικά όρια λειτουργίας και οι συνθήκες για ολόκληρο το σύστημα.
Τοποθέτηση του κουτιού και εγκατάσταση του κινητήρα

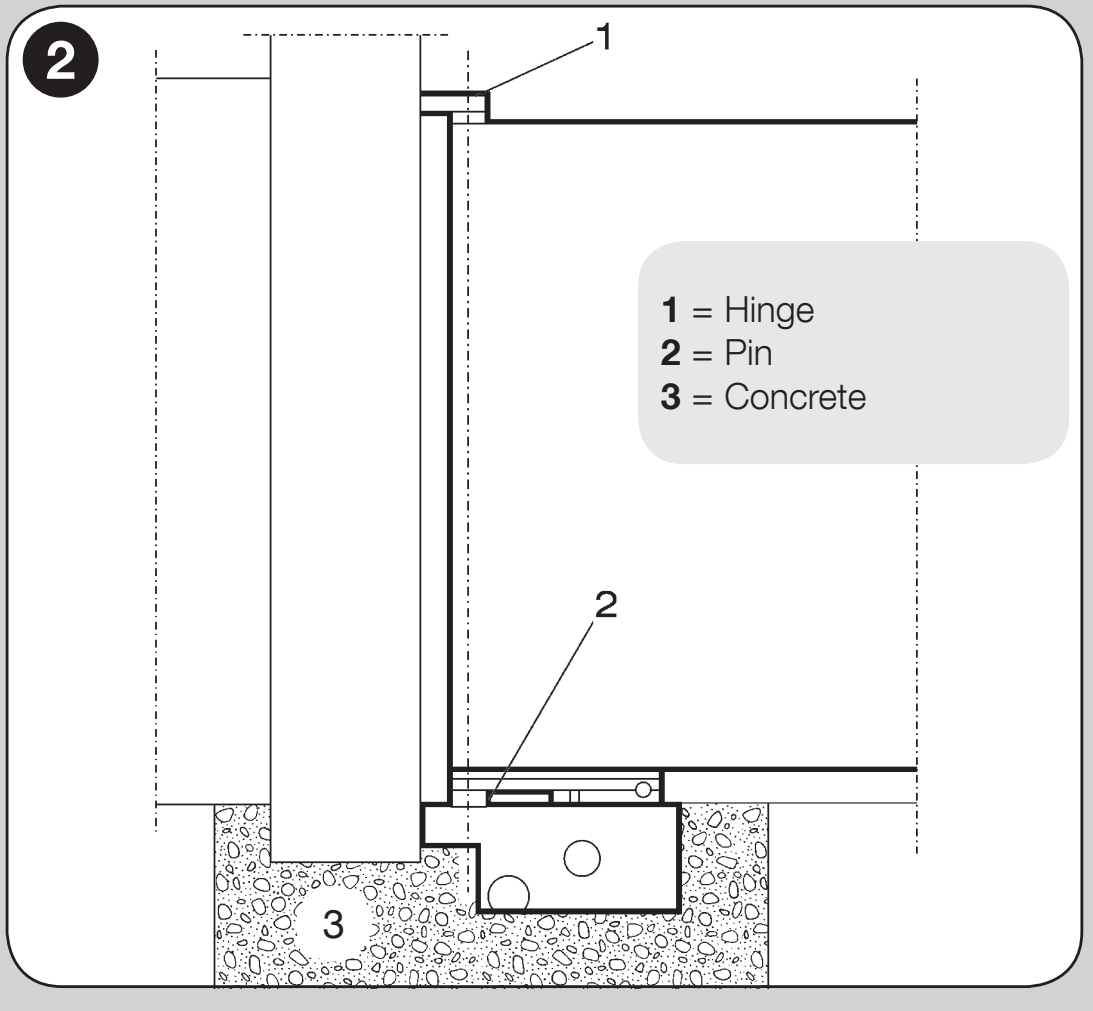

Ο πείρος του κουτιού πρέπει να βρίσκεται στον ίδιο άξονα με τους μεντεσέδες του φύλλου. Τοποθετήστε το κουτί οριζόντια, στο ύψος που προβλέπεται για τη συγκεκριμένη διαμόρφωση και την περιβάλλουσα επιφάνεια. Προβλέψτε ξεχωριστή όδευση καλωδίου και αποτελεσματική αποστράγγιση. Αναλυτική διαδικασία τοποθέτησης του κουτιού θεμελίωσης.
- Ανοίξτε λάκκο σύμφωνα με τις διαστάσεις του κουτιού και τις τοπικές συνθήκες θεμελίωσης. Η αποστράγγιση πρέπει να απομακρύνει το νερό και να μην καταλήγει σε λάκκο χωρίς διαπερατότητα.
- Πριν από την τοποθέτηση, στερεώστε το εξάρτημα του αναστολέα ανοίγματος στη θέση που υποδεικνύεται στο σχέδιο.
- Ευθυγραμμίστε τον πείρο του κουτιού με τον άξονα των μεντεσέδων, τοποθετήστε τον σωλήνα διέλευσης καλωδίων και προβλέψτε αποστράγγιση· έπειτα πακτώστε το κουτί οριζόντια με σκυρόδεμα.

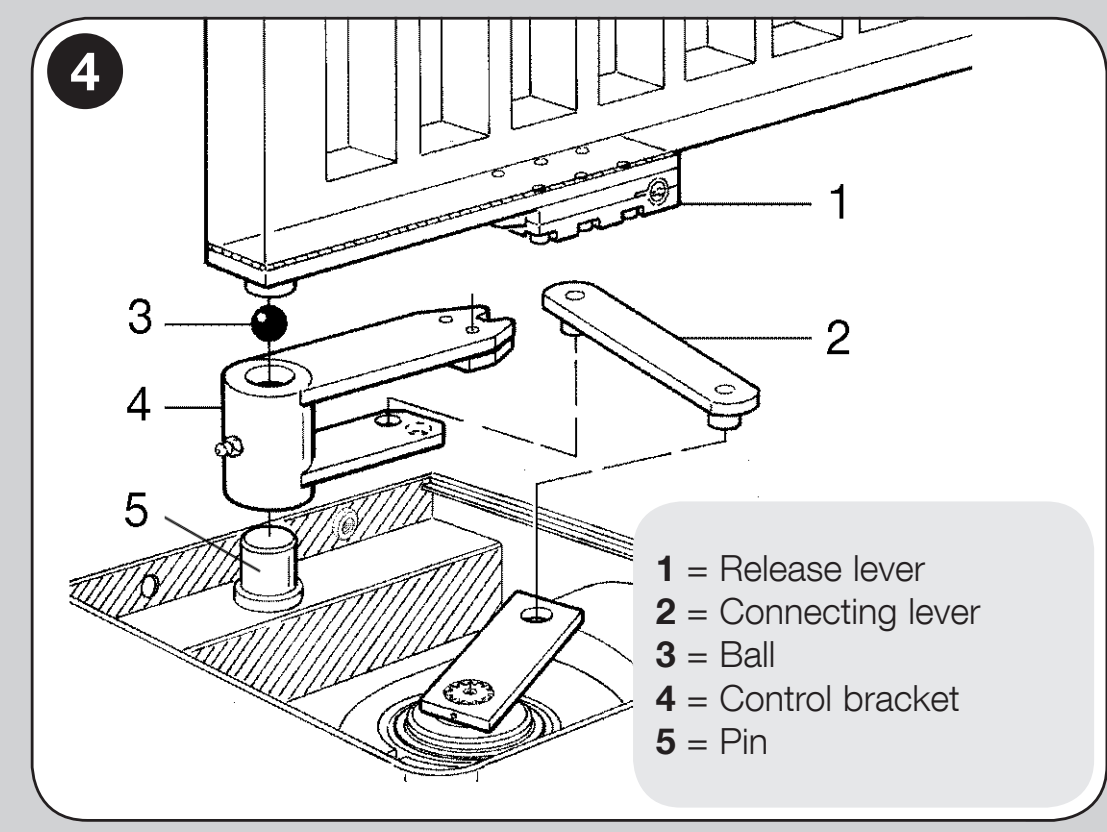

- Τοποθετήστε στον πείρο τον βραχίονα χειρισμού μαζί με την παρεχόμενη σφαιρική άρθρωση. Τοποθετήστε το φύλλο πάνω στον μοχλό απασφάλισης και στερεώστε το με ασφάλεια με συγκόλληση· λιπάνετε το αντίστοιχο σημείο μέσω του γρασαδόρου.
- Τοποθετήστε τον κινητήρα με τον σωστό προσανατολισμό, εγκαταστήστε τον αναστολέα κλεισίματος και στερεώστε τον με τέσσερα αυτοασφαλιζόμενα παξιμάδια και ροδέλες.
- Συνδέστε τον κινητήρα με το φύλλο μέσω του συνδετικού μοχλού. Ελέγξτε τη χειροκίνητη κίνηση, τους αναστολείς, την ασφάλιση και την απασφάλιση.
- Περάστε το καλώδιο έξω από το κουτί προς κατάλληλο κουτί διακλάδωσης· μόνο κατόπιν πραγματοποιήστε την ηλεκτρική σύνδεση.
Ο κινητήρας έχει μεταλλικό περίβλημα και βαθμό προστασίας IP67 για προσωρινή βύθιση. Η παραμονή νερού και ρύπων στο κουτί για μεγάλο χρονικό διάστημα αποτελεί βλάβη της αποστράγγισης, όχι κανονική κατάσταση λειτουργίας. Οι ηλεκτρικές συνδέσεις δεν επιτρέπεται να βρίσκονται μέσα στο κουτί.

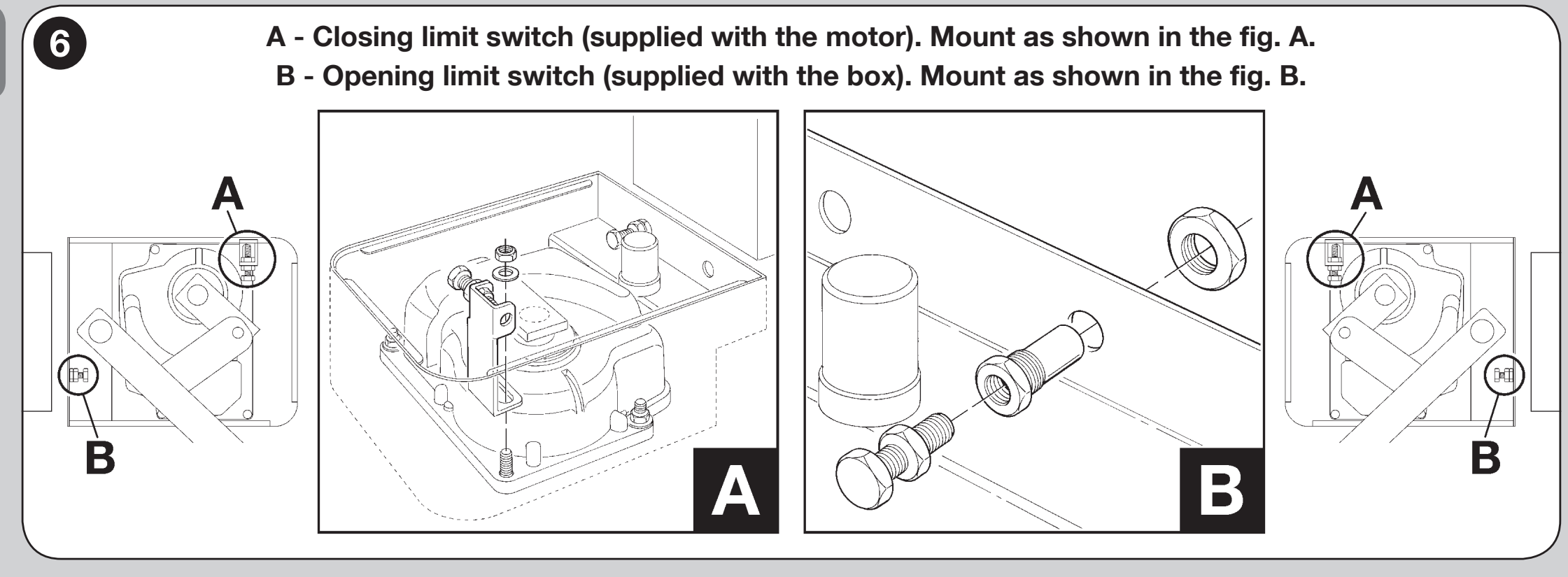

Μηχανικοί αναστολείς και γωνία ανοίγματος
Στην τυπική μηχανική διαμόρφωση, το άνοιγμα είναι έως 110°. Ο αναστολέας κλεισίματος παρέχεται με τον κινητήρα και ο αναστολέας ανοίγματος με το κουτί. Δεν πρόκειται για ηλεκτρικούς τερματικούς διακόπτες και δεν συνδέονται στις εισόδους FCA/FCC της μονάδας ελέγχου.
Για μεγαλύτερη γωνία, έως 360°, χρησιμοποιείται NICE MEA1 με οδοντωτό τροχό και αλυσίδα. Αυτό το εξάρτημα προορίζεται για φύλλα έως 2,5 m. Απαιτούνται κατάλληλοι εξωτερικοί αναστολείς και ελεύθερος, ασφαλής χώρος κίνησης· ρυθμίστε την ακριβή γωνία με βάση ολόκληρη την εγκατάσταση.
Καλώδιο κινητήρα και σύνδεση στο MC800
Το παρεχόμενο καλώδιο έχει μήκος 2 m. Απαγορεύεται η ένωση αγωγών μέσα στο κουτί θεμελίωσης. Χρησιμοποιήστε κατάλληλο κουτί διακλάδωσης έξω από το κουτί θεμελίωσης, προσβάσιμο για έλεγχο και προστατευμένο από το νερό. Αποσυνδέετε την τροφοδοσία πριν από κάθε εργασία.
| Χρώμα αγωγού MFAB3000 | Λειτουργία και σύνδεση |
|---|---|
| Μαύρος | Φάση ανοίγματος με διακόπτη → OPEN του αντίστοιχου κινητήρα M1 ή M2 |
| Καφέ | Φάση κλεισίματος με διακόπτη → CLOSE του αντίστοιχου κινητήρα M1 ή M2 |
| Μπλε | Κοινός αγωγός κινητήρα → COMMON του αντίστοιχου μπλοκ ακροδεκτών κινητήρα |
| Κιτρινοπράσινος | Αγωγός προστασίας PE → προστατευτική γείωση |
Ο κινητήρας συνδέεται στην έξοδο 230 V AC, όχι στην παροχή εξαρτημάτων 24 V. Ο κινητήρας δεν διαθέτει μαγνητικό κωδικοποιητή και ο μαύρος αγωγός δεν είναι ENC. Ο κινητήρας διαθέτει ενσωματωμένο πυκνωτή 10 µF· μην προσθέτετε δεύτερο μόνο και μόνο επειδή έτσι συνδέεται άλλο μοντέλο.
Για τα MC800/MCA5R30, η καλωδίωση του κινητήρα είναι 4 × 1,5 mm², με μέγιστο μήκος 10 m μεταξύ της μονάδας ελέγχου και του κινητήρα. Καθορίστε τη σειρά των ακροδεκτών σύμφωνα με τις ενδείξεις OPEN, COMMON και CLOSE στη συγκεκριμένη πλακέτα και όχι με βάση τη σειρά των χρωμάτων του καλωδίου. Πλήρης σύνδεση των κινητήρων στο MC800.
Σύνδεση και πολικότητα των εξαρτημάτων MC800/MCA5R30
| Ακροδέκτες | Τάση, πολικότητα και χρήση |
|---|---|
| 3 και 4 | 3 = μείον (−), 0 V· 4 = συν (+), κοινό +24 V DC. Η λήψη ρεύματος από τα παρελκόμενα είναι συνολικά έως 200 mA. |
| 5 OUT STB και 3 | 5 = συν (+), 3 = πλην (−). 24 V DC, έως 4 W· σε κατάσταση Standby η έξοδος απενεργοποιείται. Η τροφοδοσία των φωτοκυττάρων με ρελέ εξαρτάται επίσης από τη λειτουργία Phototest/Standby. |
| 6 και 7 BLUEBUS | Τροφοδοσία και επικοινωνία συμβατών συσκευών μέσω δύο αγωγών, για παράδειγμα EPMB. Χωρίς πολικότητα +/−. |
| FLASH | Μεταγόμενη τάση δικτύου 230 V AC, έως 21 W, για παράδειγμα ELAC. Χωρίς πολικότητα +/−· δεν είναι έξοδος 12 V ELDC. |
| 1 και 2 EL | 12 V AC, έως 15 VA για ηλεκτρική κλειδαριά. Χωρίς πολικότητα +/−. |
| 4 και 13 SbS | Επαφή NO χωρίς τάση για εντολή βήμα προς βήμα. Η εξωτερική μονάδα δεν πρέπει να διοχετεύει δική της τάση στην είσοδο. |
| AUX 8–11 | Προαιρετική λειτουργία των εισόδων ανάλογα με τη ρύθμιση. Για φωτοκύτταρα με ρελέ πρέπει να επιλεγεί η αντίστοιχη λειτουργία· μην τα συνδέετε απλώς σε οποιαδήποτε είσοδο AUX. |

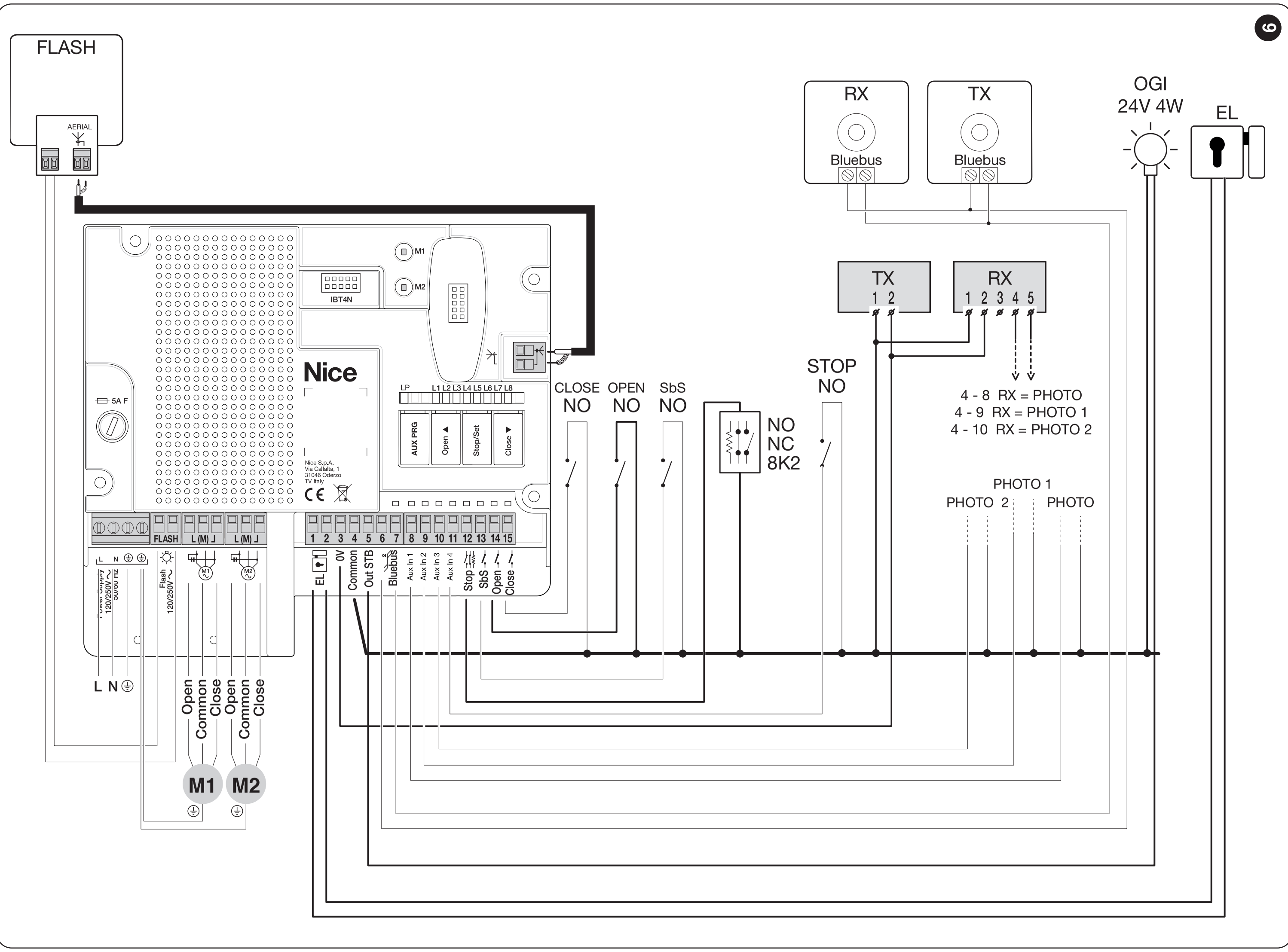

Το διάγραμμα δείχνει φωτοκύτταρα με ρελέ χωρίς Phototest, με απενεργοποιημένο Standby. Για άλλες λειτουργίες χρησιμοποιήστε την αντίστοιχη σύνδεση φωτοκυττάρων με ρελέ. Τα EPMB και τα EPM με ρελέ δεν είναι ηλεκτρικά εναλλάξιμα.

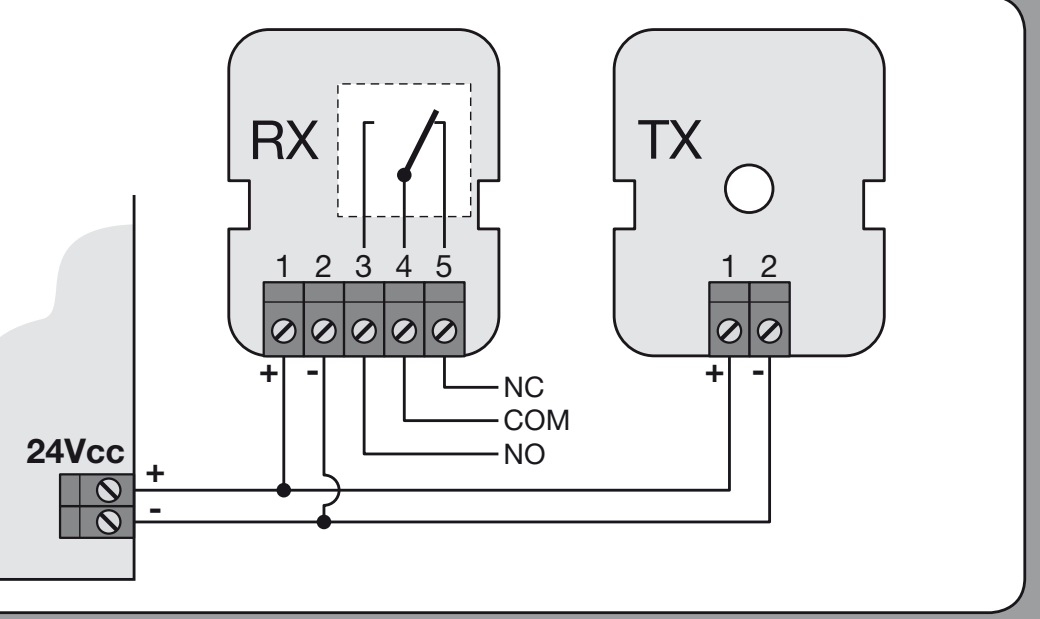

Φωτοκύτταρα EPM με ρελέ στα 24 V DC
Στον πομπό και στον δέκτη EPM είναι ο ακροδέκτης 1 συν (+), ο ακροδέκτης 2 πλην (−). Στο RX είναι ο ακροδέκτης 4 κοινή επαφή COM και ο ακροδέκτης 5 επαφή NC· ο ακροδέκτης 3 είναι NO. Στην αναφερόμενη λειτουργία χωρίς Phototest, τροφοδοτούνται από τους ακροδέκτες 4 (+) και 3 (−) της μονάδας ελέγχου. Η επαφή RX συνδέεται μεταξύ του κοινού ακροδέκτη 4 και μιας επιλεγμένης εισόδου AUX που έχει προγραμματιστεί σωστά. Το ζεύγος επαφών COM/NC είναι χωρίς τάση και δεν έχει δική του πολικότητα τροφοδοσίας.
Πρώτη εκκίνηση και έλεγχος της αυλόπορτας
Πριν από την ενεργοποίηση, η αυλόπορτα πρέπει να κινείται χειροκίνητα σε όλη τη διαδρομή της, το κουτί να είναι αποστραγγισμένο, τα στοπ ρυθμισμένα και ο μηχανισμός κίνησης ασφαλισμένος. Ελέγξτε τον αγωγό προστασίας, τη δρομολόγηση των καλωδίων, τα φωτοκύτταρα και την προστασία των επικίνδυνων σημείων. Η εγκατάσταση, η σύνδεση στο δίκτυο και η δοκιμή ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.
- Αποσυνδέστε το δίκτυο και τυχόν μπαταρία και ελέγξτε όλες τις συνδέσεις· μέσα στο κουτί δεν πρέπει να υπάρχουν ηλεκτρικοί σύνδεσμοι.
- Επαναφέρετε την τροφοδοσία. Στην αναφερόμενη τρέχουσα μονάδα ελέγχου, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει τακτικά μία φορά το δευτερόλεπτο, οι λυχνίες LED των φωτοκυττάρων TX/RX να αναβοσβήνουν και ο φάρος FLASH να παραμένει σβηστός. Αν η κατάσταση δεν είναι σωστή, αποσυνδέστε την τροφοδοσία και διορθώστε την αιτία.
- Εκτελέστε την αναγνώριση των συνδεδεμένων συσκευών και, στη συνέχεια, την εκμάθηση των θέσεων των φύλλων στην πλακέτα που έχει πράγματι εγκατασταθεί.
- Ελέγξτε τη φορά κίνησης, τις δύο ακραίες θέσεις, την επιβράδυνση και τη σωστή σειρά των επικαλυπτόμενων φύλλων.
- Δοκιμάστε κάθε στοιχείο ασφαλείας στη θέση λειτουργίας του και μετρήστε τις δυνάμεις σε όλη την αυλόπορτα.
- Παραδώστε τον λειτουργικό χειροκίνητο μηχανισμό απασφάλισης, τα κλειδιά, το εγχειρίδιο και το πρόγραμμα ελέγχων. Χρησιμοποιήστε την αυλόπορτα μόνο αφού ολοκληρωθεί επιτυχώς η δοκιμή ολόκληρου του συστήματος.
Το MFAB3000 χρησιμοποιεί μηχανικά στοπ και όχι ηλεκτρικούς τερματικούς διακόπτες. Η ρύθμιση AUX στο MC800 πρέπει να αντιστοιχεί στο συνδεδεμένο παρελκόμενο· το μηχανικό στοπ δεν συνδέεται ως επαφή FCA/FCC. Επιλογή λειτουργίας των εισόδων AUX.
Αναγνώριση συνδεδεμένων συσκευών
Στην αναφερόμενη τρέχουσα μονάδα ελέγχου, κρατήστε πατημένα ταυτόχρονα τα OPEN ▲ και STOP/SET για περίπου 3 δευτερόλεπτα. Αφήστε τα όταν οι λυχνίες L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα. Περιμένετε να ολοκληρωθεί η διαδικασία: η λυχνία LED STOP θα παραμείνει αναμμένη και οι L1/L2 θα σβήσουν. Η εκμάθηση πρέπει να εκτελείται ακόμη και χωρίς συνδεδεμένες συσκευές και να επαναλαμβάνεται μετά την προσθήκη ή την αφαίρεσή τους.
Αυτόματη εκμάθηση θέσεων
Στο MC800/MCA5R30, ελέγξτε πρώτα αν είναι κατάλληλη η ισχύς του κινητήρα – παράμετρος L6. Στη συνέχεια, κρατήστε πατημένα τα CLOSE ▼ και STOP/SET για περίπου 3 δευτερόλεπτα· αφήστε τα όταν οι L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα. Σε δίφυλλη αυλόπορτα ακολουθεί το κλείσιμο του M1, το κλείσιμο του M2, το άνοιγμα του M2, το άνοιγμα του M1, το κλείσιμο του M1 και το κλείσιμο του M2. Όταν ολοκληρωθεί η διαδικασία, οι L3/L4 θα σβήσουν.
Αν η πρώτη κίνηση γίνει προς λάθος κατεύθυνση, διακόψτε αμέσως την εκμάθηση με το κουμπί OPEN ή CLOSE. Διορθώστε την καλωδίωση μόνο αφού αποσυνδέσετε την τροφοδοσία και επαναλάβετε την εκμάθηση. Η ενεργοποίηση φωτοκυττάρου ή του STOP διακόπτει την εκμάθηση και η L1 αρχίζει να αναβοσβήνει· διορθώστε την αιτία και ξεκινήστε ξανά. Οι παλαιότερες πλακέτες μπορεί να έχουν διαφορετική διαδικασία.
Ρυθμίσεις, τηλεχειριστήρια και συντήρηση της μονάδας ελέγχου
| Τι χρειάζεται να ρυθμίσετε | Διαδικασία στην αντίστοιχη μονάδα ελέγχου |
|---|---|
| Αναγνώριση συσκευών | Αναγνώριση συσκευών |
| Εκμάθηση διαδρομής | Εκμάθηση διαδρομής |
| Φωτοκύτταρα με ρελέ και AUX | Φωτοκύτταρα με ρελέ και AUX |
| Αυτόματο κλείσιμο και χρόνος παύσης | Αυτόματο κλείσιμο και χρόνος παύσης |
| Ισχύς κινητήρα | Ισχύς κινητήρα |
| Σύζευξη τηλεχειριστηρίων | Σύζευξη τηλεχειριστηρίων |
| Διαγνωστικός έλεγχος μονάδας ελέγχου | Διαγνωστικός έλεγχος μονάδας ελέγχου |
Μην προσπαθείτε να διορθώσετε με αύξηση της ισχύος κινητήρα ή μεντεσέδες που κολλάνε ή ένα πλημμυρισμένο κουτί. Μετά από αλλαγή θέσεων, στοπ ή ισχύος, ελέγξτε ξανά την ασφάλεια. Η διαγραφή τηλεχειριστηρίων και η επαναφορά της πλακέτας είναι διαφορετικές διαδικασίες· ακολουθήστε τη διαδικασία που αντιστοιχεί στην πραγματική μονάδα ελέγχου.
Όταν ο μηχανισμός κίνησης δεν λειτουργεί σωστά
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Το φύλλο κινείται δύσκολα ακόμη και όταν είναι απασφαλισμένο | Μεντεσέδες, ευθυγράμμιση του κουτιού, παραμορφώσεις και στοπ. Διορθώστε πρώτα τη μηχανική αιτία· εγκατάσταση. |
| Υπάρχει στάσιμο νερό στο κουτί | Αποσυνδέστε την τροφοδοσία. Καθαρίστε και ελέγξτε την αποστράγγιση· συντήρηση. Τα κατεστραμμένα ηλεκτρικά εξαρτήματα πρέπει να ελεγχθούν από τεχνικό. |
| Ο κινητήρας δεν ξεκινά ή σταματά | Τροφοδοσία και ασφάλειες στη μονάδα ελέγχου, κατάσταση STOP και φωτοκυττάρων, ένδειξη σφάλματος. Μην παρακάμπτετε τα συστήματα προστασίας· Διαγνωστικά. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο δεν κινείται | Απασφαλίστε το χειροκίνητο σύστημα αποσύμπλεξης και συνδέστε μηχανικά τον κινητήρα με το φύλλο. Απασφάλιση και επαναφορά σε λειτουργία. |
| Το φύλλο κινείται προς τη λάθος κατεύθυνση | Αφού αποσυνδέσετε την τροφοδοσία, ελέγξτε τα καλώδια του κινητήρα και εκτελέστε εκ νέου τη διαδικασία εκμάθησης· σύνδεση κινητήρα. |
| Δεν λειτουργεί μόνο το τηλεχειριστήριο | Ελέγξτε την μπαταρία του πομπού, τη συμβατότητα κωδικοποίησης, την κεραία και αν το πλήκτρο έχει αποθηκευτεί στον σωστό δέκτη. |
Συντήρηση και ασφαλής χρήση
Πραγματοποιείτε έλεγχο τουλάχιστον κάθε έξι μήνες, και συχνότερα σε απαιτητικές συνθήκες, σύμφωνα με το πρόγραμμα του τεχνικού. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική πηγή και ασφαλίστε το φύλλο ώστε να μην κινηθεί.
- Καθαρίστε το κουτί και την αποστράγγιση· το νερό και οι ρύποι δεν πρέπει να εμποδίζουν τον μηχανισμό.
- Ελέγξτε τη στερέωση του κινητήρα, του φύλλου και των αναστολέων, καθώς και την κατάσταση των καλωδίων και της χειροκίνητης απασφάλισης.
- Ελέγξτε τη λίπανση των μηχανικών σημείων επαφής σύμφωνα με τη διαδικασία εγκατάστασης.
- Επαναλάβετε τη χειροκίνητη δοκιμή της διαδρομής, τη δοκιμή των φωτοκυττάρων και των υπόλοιπων διατάξεων ασφαλείας.
- Οι μετρήσεις δυνάμεων και οι επισκευές πρέπει να εκτελούνται από τεχνικό· μη χρησιμοποιείτε το συγκρότημα αν έχει υποστεί ζημιά.
Η πύλη πρέπει να επιτηρείται καθ’ όλη τη διάρκεια της κίνησής της. Κρατάτε τα τηλεχειριστήρια μακριά από παιδιά, μην εισέρχεστε στη διαδρομή κίνησης και, σε περίπτωση βλάβης, χρησιμοποιήστε την ασφαλή χειροκίνητη απασφάλιση. Αν το φύλλο διαθέτει ενσωματωμένη πεζόπορτα, το άνοιγμά της πρέπει να εμποδίζει τη λειτουργία του μηχανισμού κίνησης.

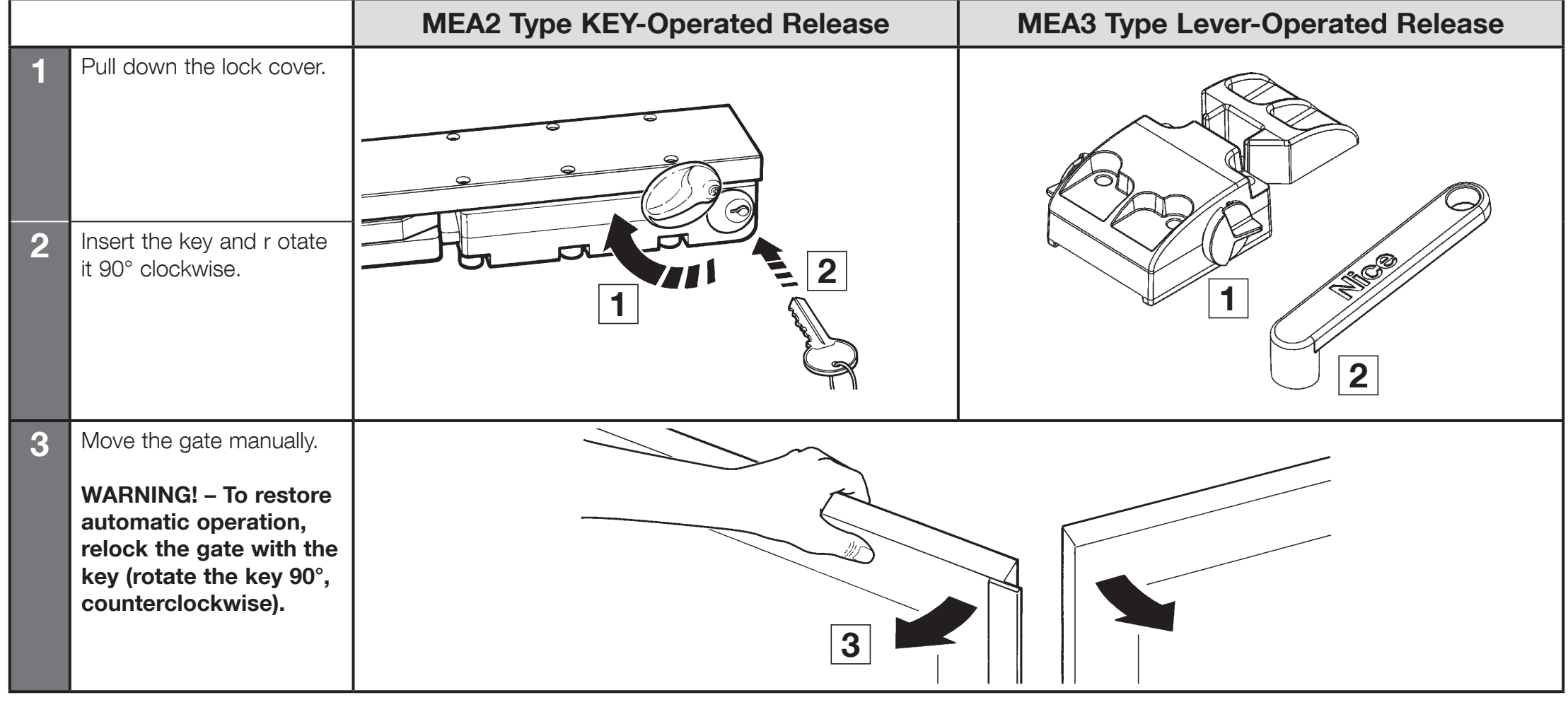

Χειροκίνητη απασφάλιση και επαναφορά σε λειτουργία
Σε περίπτωση διακοπής ρεύματος, η χειροκίνητη μετακίνηση είναι δυνατή με τον επιλεγμένο μηχανισμό NICE MEA2 ή NICE MEA3. Αρχικά, διακόψτε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί από μόνο του.
| Μηχανισμός | Απασφάλιση |
|---|---|
| MEA2 – κλειδί | Ανοίξτε το κάλυμμα της κλειδαριάς, τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Μετακινήστε το φύλλο με το χέρι. Για να ασφαλίσετε ξανά τον μηχανισμό, περιστρέψτε το κλειδί κατά 90° προς την αντίθετη κατεύθυνση. |
| MEA3 – μοχλός | Τοποθετήστε τον μοχλό στον μηχανισμό απασφάλισης και περιστρέψτε τον προς την κατεύθυνση που υποδεικνύεται στην εικόνα. Μετακινήστε το φύλλο με το χέρι και, στη συνέχεια, επαναφέρετε τον μηχανισμό στη θέση ασφάλισης. |
Μετά την ασφάλιση, ελέγξτε τη σύνδεση του μηχανισμού κίνησης με το φύλλο και την ασφαλή κίνησή του. Αν η απασφάλιση δεν γίνεται εύκολα, μην ασκήσετε υπερβολική δύναμη· ζητήστε από τεχνικό να ελέγξει το συγκρότημα.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | MFAB3000 |
|---|---|
| Τροφοδοσία κινητήρα | 230 V AC / 50 Hz |
| Κατανάλωση και ισχύς | 1,2 A / 250 W |
| Ροπή | 300 Nm |
| Ταχύτητα | 1,14 στροφές/λεπτό |
| Ενσωματωμένος πυκνωτής | 10 µF |
| Κύκλος λειτουργίας | 30 % |
| Κύκλοι ανά ώρα | 30 στις 90°· στις 180° με MEA1, οι μισοί |
| Θερμική προστασία | 140 °C |
| Βαθμός προστασίας και θερμοκρασία λειτουργίας | IP67· −20 έως +50 °C |
| Βάρος κινητήρα | 11 kg· το βάρος του κουτιού και του μηχανισμού απασφάλισης υπολογίζεται ξεχωριστά |

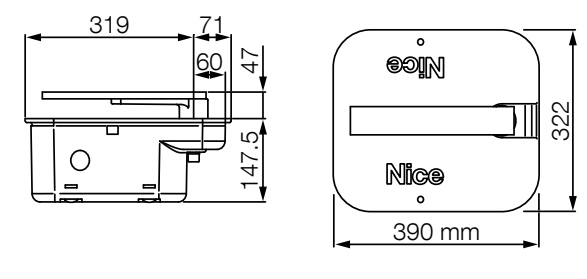

| Συνολικές διαστάσεις συγκροτήματος | 390 × 322 × 194,5 mm· η ακριβής τοποθέτηση εξαρτάται από το επιλεγμένο κουτί |
| Καλώδιο τροφοδοσίας | 2 m |
| Τυπική γωνία / προαιρετικό εξάρτημα | Έως 110° / NICE MEA1 έως 360°, για φύλλα έως 2,5 m |
Άποψη προϊόντος
