NICE L-Fab LFAB4000 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 4 m/650 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
371,95 € με ΦΠΑ
| Βάρος |
|---|
| 15 kg |

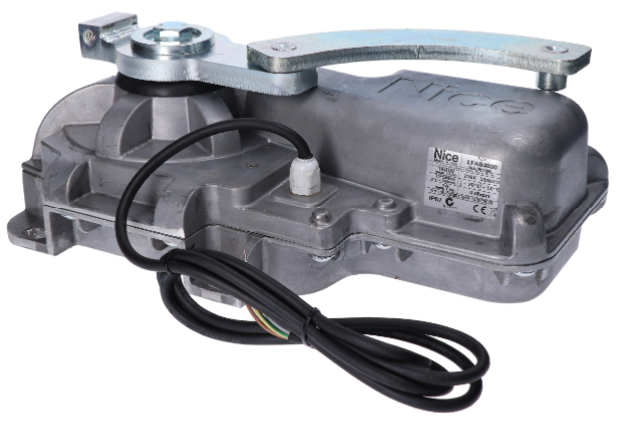

Περιγραφή του προϊόντος NICE L-Fab LFAB4000 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο έως 4 m/650 kg
Το NICE L-FAB LFAB4000 είναι ένας αυτοτελής υπόγειος μη αναστρέψιμος μηχανισμός για ένα φύλλο αυλόπορτας. Ο κινητήρας λειτουργεί στα 230 V AC. Δεν περιλαμβάνεται μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η NICE MC800. Για δίφυλλη αυλόπορτα χρειάζεστε δύο κινητήρες και μία κατάλληλη μονάδα ελέγχου.
Ο κινητήρας είναι κρυμμένος κάτω από τον άξονα των μεντεσέδων και δεν αλλοιώνει την εμφάνιση της αυλόπορτας. Η υπόγεια λύση είναι κατάλληλη και όπου δεν υπάρχει χώρος για γραμμικό μηχανισμό ή αρθρωτό μηχανισμό. Το κουτί θεμελίωσης με τη στερέωση του φύλλου αποτελεί το κάτω σημείο στήριξής του. Καθοριστική σημασία έχουν η σταθερή τοποθέτηση, η ομοαξονικότητα των μεντεσέδων και η σωστή απορροή του νερού.
Η έκδοση 230 V είναι κατάλληλη και για μεγαλύτερα φορτία ανέμου, όμως το συμπαγές φύλλο, το ύψος της αυλόπορτας και ο άνεμος μειώνουν τις επιτρεπόμενες διαστάσεις. Η καταλληλότητα πρέπει να αξιολογηθεί με βάση ολόκληρη την αυλόπορτα και το διάγραμμα χρήσης.

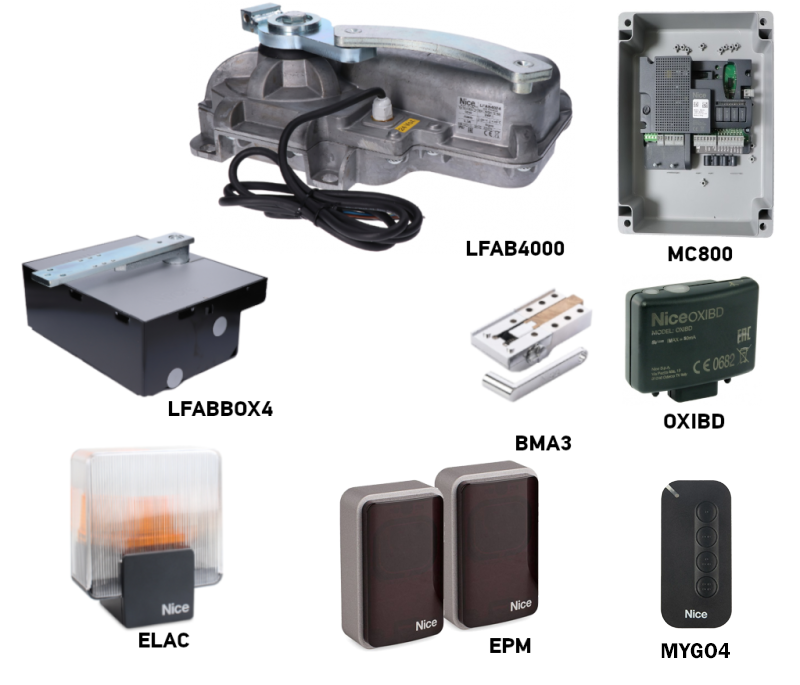

Μονάδα ελέγχου και συμβατά αξεσουάρ
Επιλέξτε τον εξοπλισμό ανάλογα με την εγκατεστημένη μονάδα ελέγχου. Σε παλαιότερη πλακέτα, ακολουθήστε τη δική της συνδεσμολογία και τις ρυθμίσεις της· το νεότερο διάγραμμα δεν αποτελεί καθολικό οδηγό για όλες τις γενιές.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Σύνδεση κινητήρα. |
|
| Φάρος | Σήμανση κίνησης. Η τάση και η μέγιστη κατανάλωση πρέπει να είναι συμβατές με την έξοδο FLASH. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε τους ανάλογα με την τάση και την κατανάλωση της εξόδου FLASH της συγκεκριμένης μονάδας ελέγχου. |
| Φωτοκύτταρα | Προστασία της διέλευσης ανάλογα με τη θέση και τη λειτουργία των φωτοκυττάρων· συνδεσμολογία. |
Η MC800 υποστηρίζει τόσο φωτοκύτταρα BlueBUS όσο και φωτοκύτταρα με ρελέ στην ίδια εγκατάσταση. Οι είσοδοι ρελέ AUX πρέπει να ρυθμιστούν για την αντίστοιχη λειτουργία.
Τα EPMOW απαιτούν ραδιοφωνική διεπαφή IBW συνδεδεμένο στο BlueBUS. Το FT210B διαθέτει πομπό με μπαταρία στο φύλλο και δέκτη συνδεδεμένο με δύο αγωγούς στο BlueBUS· μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. |
| Ακμή ασφαλείας | Η ευαίσθητη ακμή είναι απαραίτητη για τον περιορισμό των δυνάμεων πρόσκρουσης. Η θέση και η λειτουργία της προστασίας πρέπει να ελεγχθούν σε ολόκληρη την αυλόπορτα. |
|
| Πομπός | Τηλεχειριστήριο ανάλογα με την κωδικοποίηση του εγκατεστημένου δέκτη. Το ON3ELR χρησιμοποιεί OXILR, ενώ το ON3EBD χρησιμοποιεί OXIBD. Σύζευξη τηλεχειριστηρίου. |
|
| Δέκτης | Ραδιοφωνικός δέκτης για υποδοχή SM της κεντρικής μονάδας. Η κωδικοποίηση του δέκτη και του πομπού πρέπει να είναι ίδια. Τα OXILR και OXIBD χρησιμοποιούν διαφορετικά ραδιοσυστήματα. |
|
| Κεραία | Καλύτερη λήψη του τηλεχειριστηρίου. Για το OXIBD, η κεραία συνδέεται στους ακροδέκτες κεραίας του. |
|
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Επιλέξτε το EDSWG ανάλογα με τον δέκτη· το EDSB χρησιμοποιεί BlueBUS και εκμάθηση συσκευών. |
|
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς τάση στην είσοδο εντολής της κεντρικής μονάδας. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα. Το ETPB συνδέεται στο BlueBUS· μετά τη σύνδεση, εκτελέστε εκμάθηση συσκευών. |
|
| Ηλεκτρικές κλειδαριές | Πρόσθετη ασφάλιση του φύλλου. Η κεντρική μονάδα απασφαλίζει την κλειδαριά πριν από το άνοιγμα. Η επιλογή εξαρτάται από το μήκος, την ακαμψία και το φορτίο του φύλλου· έξοδος για ηλεκτρική κλειδαριά. |
|
Μοτέρ, κουτί θεμελίωσης και απασφάλιση
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|
| Μεμονωμένο LFAB4000 | Ένα μοτέρ, καλώδιο τροφοδοσίας μήκους 2 m και μηχανικό στοπ κλεισίματος. Το μοτέρ δεν διαθέτει ξεχωριστό καλώδιο κωδικοποιητή· ο έλεγχος γίνεται από την κεντρική μονάδα. |
| Κουτί θεμελίωσης | LFABBOX4 από χάλυβα με καταφορητική επεξεργασία ή από ανοξείδωτο χάλυβα LFABBOX4I. Έχουν τον ίδιο τρόπο στερέωσης· το κουτί περιλαμβάνει μοχλό για το φύλλο και μηχανικό στοπ ανοίγματος. Πωλείται χωριστά. |
| Χειροκίνητη απασφάλιση | NICE BMA3 με μοχλικό κλειδί, απαραίτητο για τη χειροκίνητη κίνηση του φύλλου σε περίπτωση διακοπής ρεύματος. Πωλείται χωριστά. |
| Έλεγχος και ασφάλεια | NICE MC800, δέκτης, τηλεχειριστήρια, φωτοκύτταρα και εξοπλισμός ασφαλείας ανάλογα με τη συγκεκριμένη πόρτα. Δεν είναι ενσωματωμένα στο μεμονωμένο μοτέρ. |
| Μεγαλύτερη γωνία ανοίγματος | NICE BMA1 με αλυσοκίνηση, έως 360° για φύλλα μήκους έως 3,5 m. Απαιτεί κατάλληλο χώρο και εξωτερικά μηχανικά στοπ. |
Το μοτέρ και το κουτί είναι κατάλληλα τόσο για δεξιό όσο και για αριστερό φύλλο. Τα LFABBOX4 και LFABBOX4I διαφέρουν ως προς το υλικό και την επιφανειακή επεξεργασία· ακόμη και το ανοξείδωτο κουτί δεν υποκαθιστά την αποστράγγιση. Κατά την αντικατάσταση, ελέγξτε το συγκεκριμένο κουτί, τους μοχλούς και τον μηχανισμό απασφάλισης.

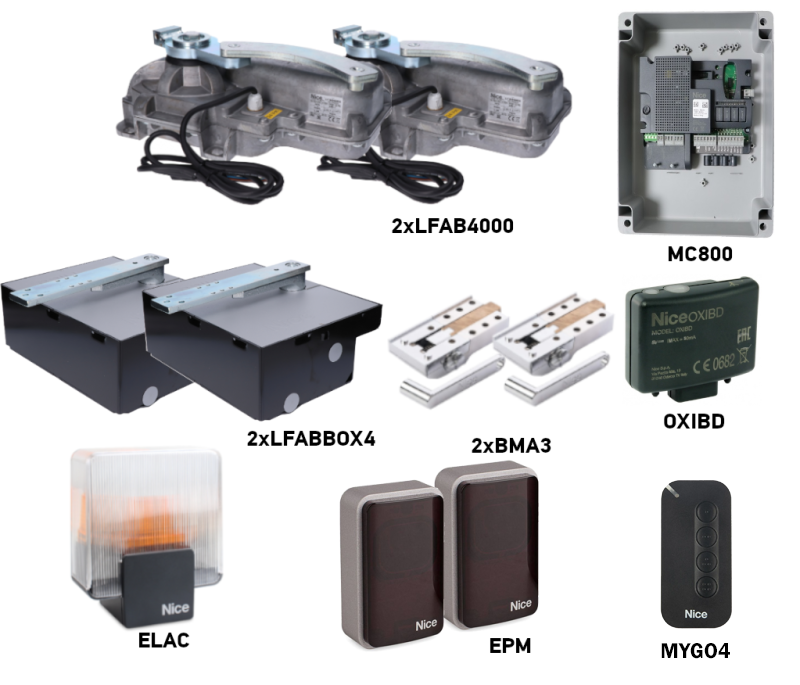

Σετ για ένα ή δύο φύλλα
Ο αριθμός των μοτέρ αντιστοιχεί στον αριθμό των φύλλων. Τα δύο μοτέρ δεν αυξάνουν το επιτρεπόμενο μήκος ή βάρος ενός φύλλου. Κατά τη σύγκριση των σετ, εξετάστε τα κουτιά, την απασφάλιση, την κεντρική μονάδα και τον εξοπλισμό ασφαλείας.
| Ένα φύλλο | Μεμονωμένο μοτέρ | Δύο φύλλα |
|---|---|---|
Μοτέρ 230 V AC. Επιλέξτε τη σύνθεση και τον εξοπλισμό σύμφωνα με τις λεπτομέρειες του σετ. | Μεμονωμένο LFAB4000
Ένα μοτέρ 230 V AC. Το κουτί, η απασφάλιση και η κεντρική μονάδα επιλέγονται χωριστά. |
Μοτέρ 230 V AC. Επιλέξτε τη σύνθεση και τον εξοπλισμό σύμφωνα με τις λεπτομέρειες του σετ. |
Μήκος, βάρος και λειτουργία της πόρτας

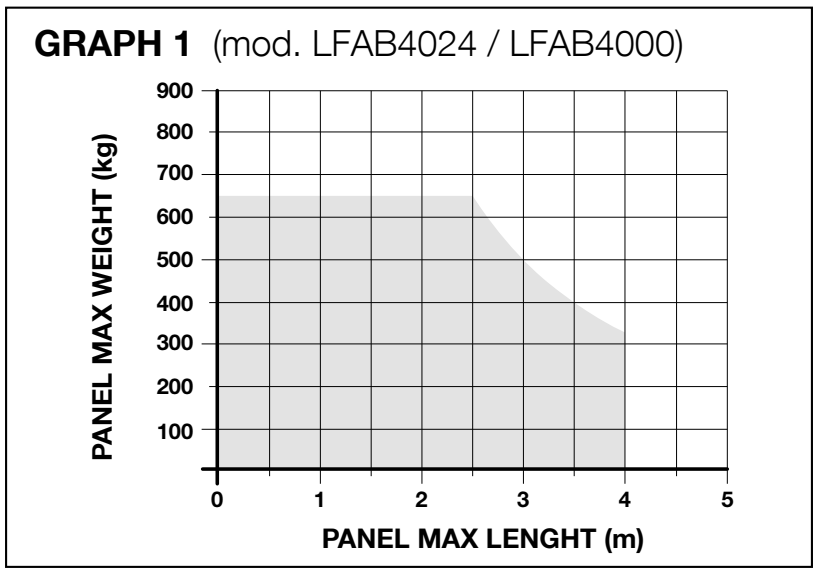

Τα 4 m και τα 650 kg είναι ξεχωριστά ανώτατα όρια· δεν ισχύουν ταυτόχρονα. Βρείτε στο διάγραμμα το επιτρεπόμενο βάρος για το συγκεκριμένο μήκος: ο οριζόντιος άξονας δείχνει το μήκος του φύλλου σε μέτρα και ο κατακόρυφος άξονας το βάρος του σε κιλά. Για φύλλο περίπου 3 m, το όριο είναι περίπου 500 kg· για 3,5 m, περίπου 400 kg. Στα 4 m, το επιτρεπόμενο βάρος είναι ακόμη μικρότερο. Οι τιμές αυτές δεν υποκαθιστούν την αξιολόγηση της αντίστασης στην κίνηση, της πλήρωσης και του ανέμου.
| Χαρακτηριστικό | LFAB4000 |
|---|---|
| Τάση μοτέρ | 230 V AC |
| Έλεγχος νέας εγκατάστασης | MC800 |
| Κύκλοι/ώρα σε ονομαστικό φορτίο | Έως 20 κύκλοι/ώρα |
| Μαγνητικός κωδικοποιητής | Χωρίς ξεχωριστό καλώδιο κωδικοποιητή |
| Εφεδρική τροφοδοσία με μπαταρία | Επιλέξτε τη σύνθεση ανάλογα με το σύστημα ελέγχου που έχετε επιλέξει |
Ένας κύκλος περιλαμβάνει άνοιγμα και κλείσιμο. Με άνοιγμα έως 180° με BMA1, ο αναφερόμενος αριθμός κύκλων ανά ώρα μειώνεται στο μισό. Δεν πρόκειται για απεριόριστη συνεχή λειτουργία. Η ομαλή χειροκίνητη κίνηση και η σωστή μηχανική εγκατάσταση πρέπει να διασφαλίζονται σε όλη τη διαδρομή.
Εγκατάσταση κουτιού και μηχανισμού κίνησης
Εγκαταστήστε τον μηχανισμό σε σταθερή πόρτα που λειτουργεί σωστά μηχανικά. Το φύλλο πρέπει να κινείται εύκολα με το χέρι, χωρίς να σκαλώνει ή να κινείται μόνο του. Ο μηχανισμός κίνησης δεν διορθώνει χαλασμένους μεντεσέδες ή ασταθή στήριξη. Ελέγξτε επίσης τα σημεία σύνθλιψης κοντά στους μεντεσέδες και ανάμεσα στα φύλλα· αν υπάρχει ενσωματωμένη πορτούλα στο φύλλο, πρέπει να διαθέτει προστασία που αποτρέπει την ενεργοποίηση όταν είναι ανοιχτή.

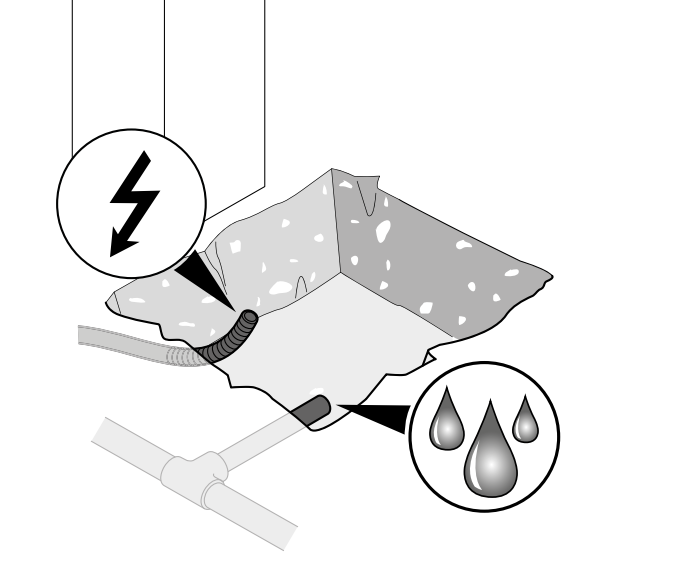

Αποστράγγιση και καλωδίωση
- Προετοιμάστε επαρκή εκσκαφή για το συγκεκριμένο κουτί, για τη σταθερή στερέωσή του με σκυρόδεμα, την αποστράγγιση του νερού και τους σωλήνες διέλευσης καλωδίων. Ελέγξτε τις διαστάσεις με βάση το κουτί που παραδόθηκε, πριν από τη σκυροδέτηση.
- Περάστε προς το κουτί ξεχωριστή γραμμή καλωδίου και εξασφαλίστε αποτελεσματική αποστράγγιση. Η αποχέτευση δεν πρέπει να είναι φραγμένη ούτε να καταλήγει σε σημείο από το οποίο το νερό μπορεί να επιστρέψει στο κουτί.

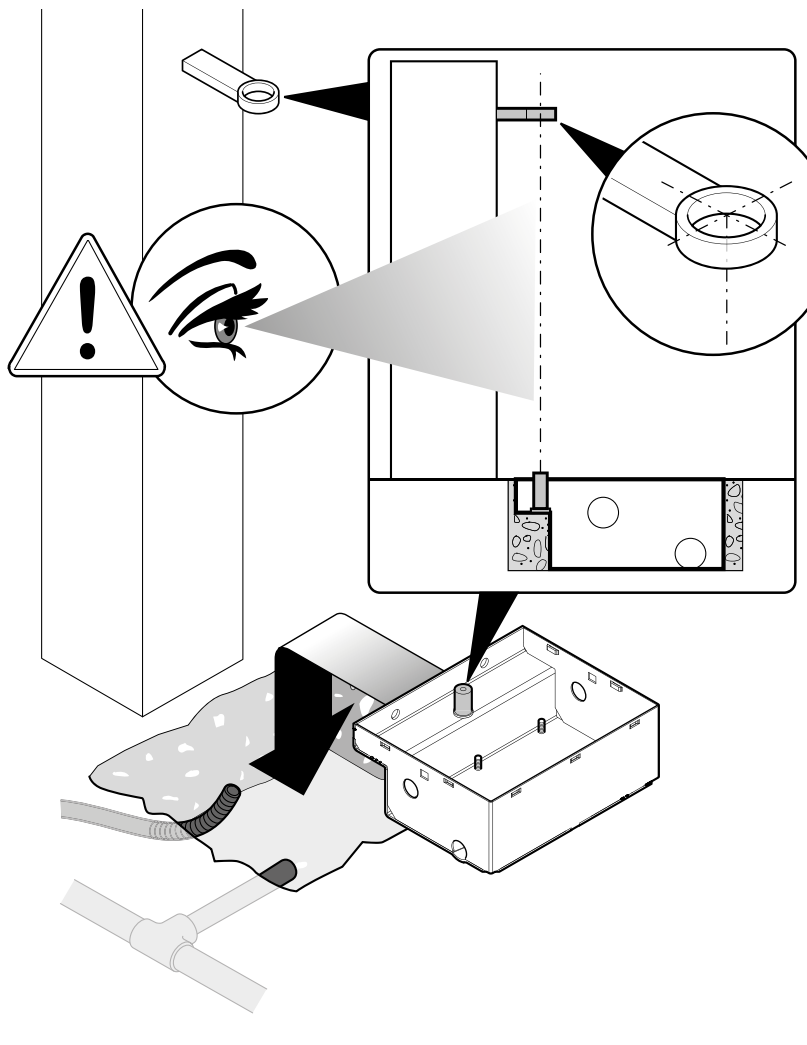

- Τοποθετήστε το κουτί οριζόντια. Ο άξονας του πείρου του κουτιού πρέπει να ευθυγραμμίζεται με ακρίβεια με τον άξονα των μεντεσέδων του φύλλου σε όλη τη διαδρομή κίνησης. Πριν από τη σκυροδέτηση, ελέγξτε τη θέση και το ύψος εγκατάστασης.

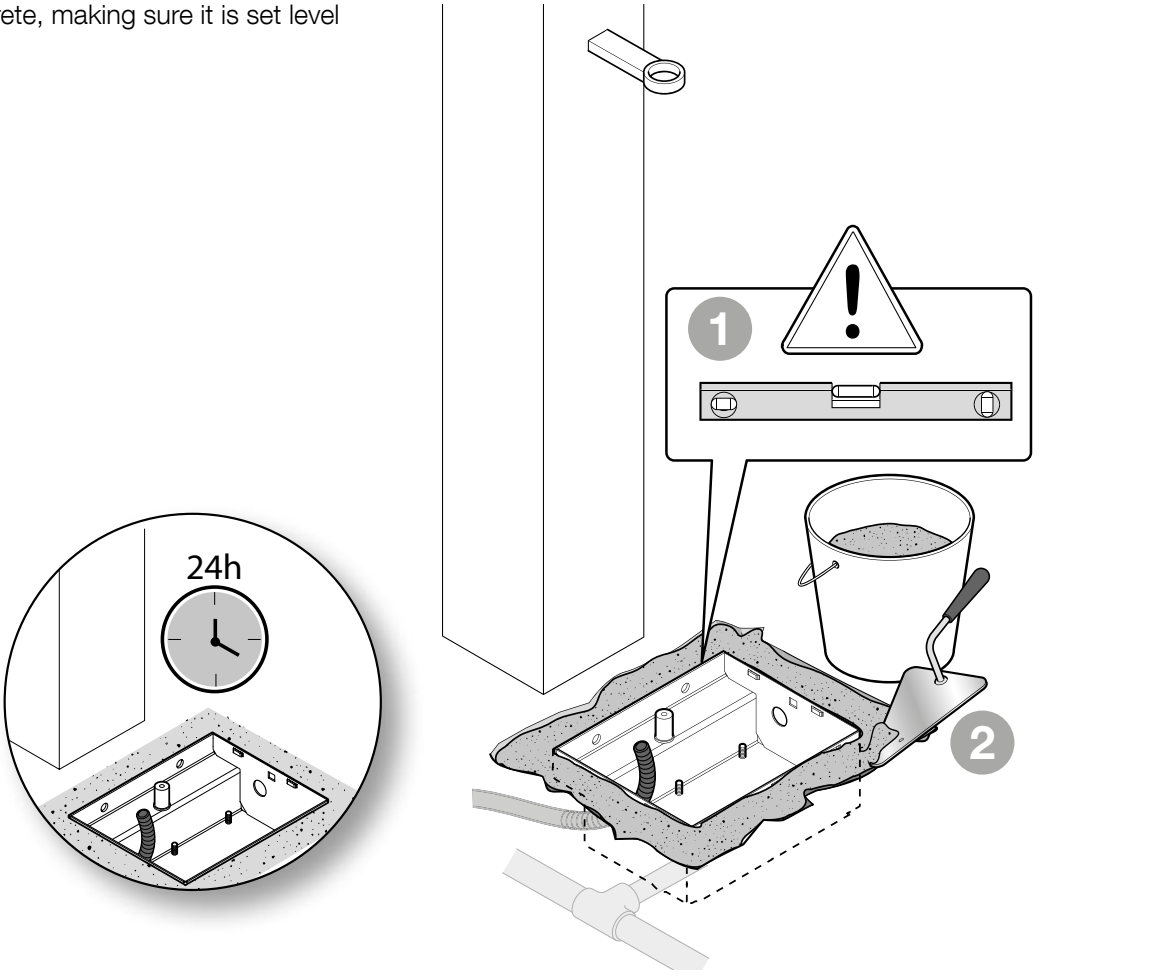

- Στερεώστε γερά το κουτί με σκυρόδεμα και αφήστε το σκυρόδεμα να σκληρύνει επαρκώς πριν τοποθετήσετε τον μηχανισμό κίνησης. Κατά τη διάρκεια των εργασιών, προστατεύστε την αποχέτευση και τα σπειρώματα από τη βρωμιά.
Περισσότερες πρακτικές οδηγίες θα βρείτε στον οδηγό εγκατάστασης του κουτιού θεμελίωσης. Βαθμός προστασίας IP67 περιγράφει την προστασία του μοτέρ· δεν αποτελεί λόγο να αφήνετε το κουτί πλημμυρισμένο για μεγάλο χρονικό διάστημα.
Τοποθέτηση του μοτέρ και στερέωση του φύλλου

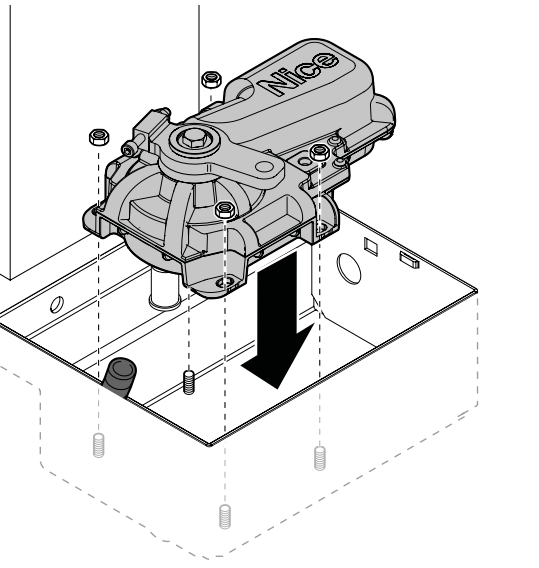

- Τοποθετήστε το μοτέρ στο κουτί με τον σωστό προσανατολισμό και στερεώστε το στα προβλεπόμενα σημεία με ροδέλες και παξιμάδια.

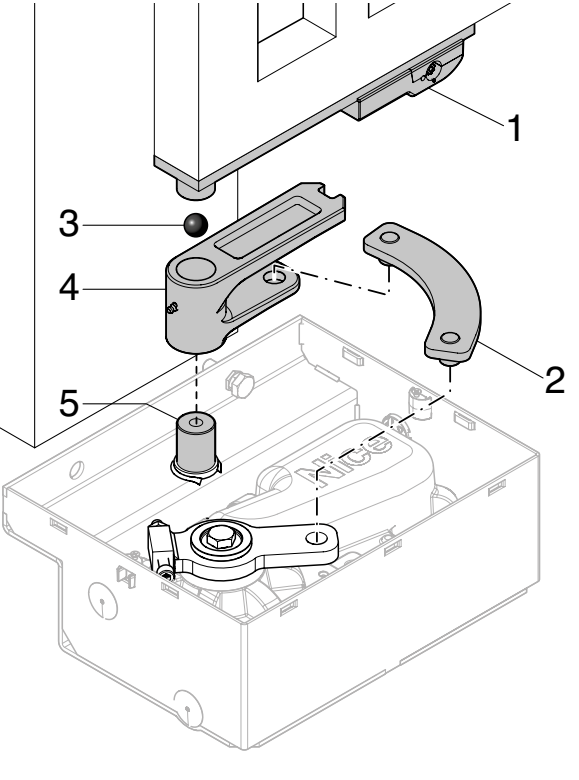

- Τοποθετήστε το σφαιρικό εξάρτημα, τη βάση χειρισμού, τον μοχλό απασφάλισης και τον συνδετικό μοχλό σύμφωνα με το αρχικό σχέδιο. Τα εξαρτήματα πρέπει να κινούνται ελεύθερα και να είναι σωστά συνδεδεμένα μεταξύ τους.

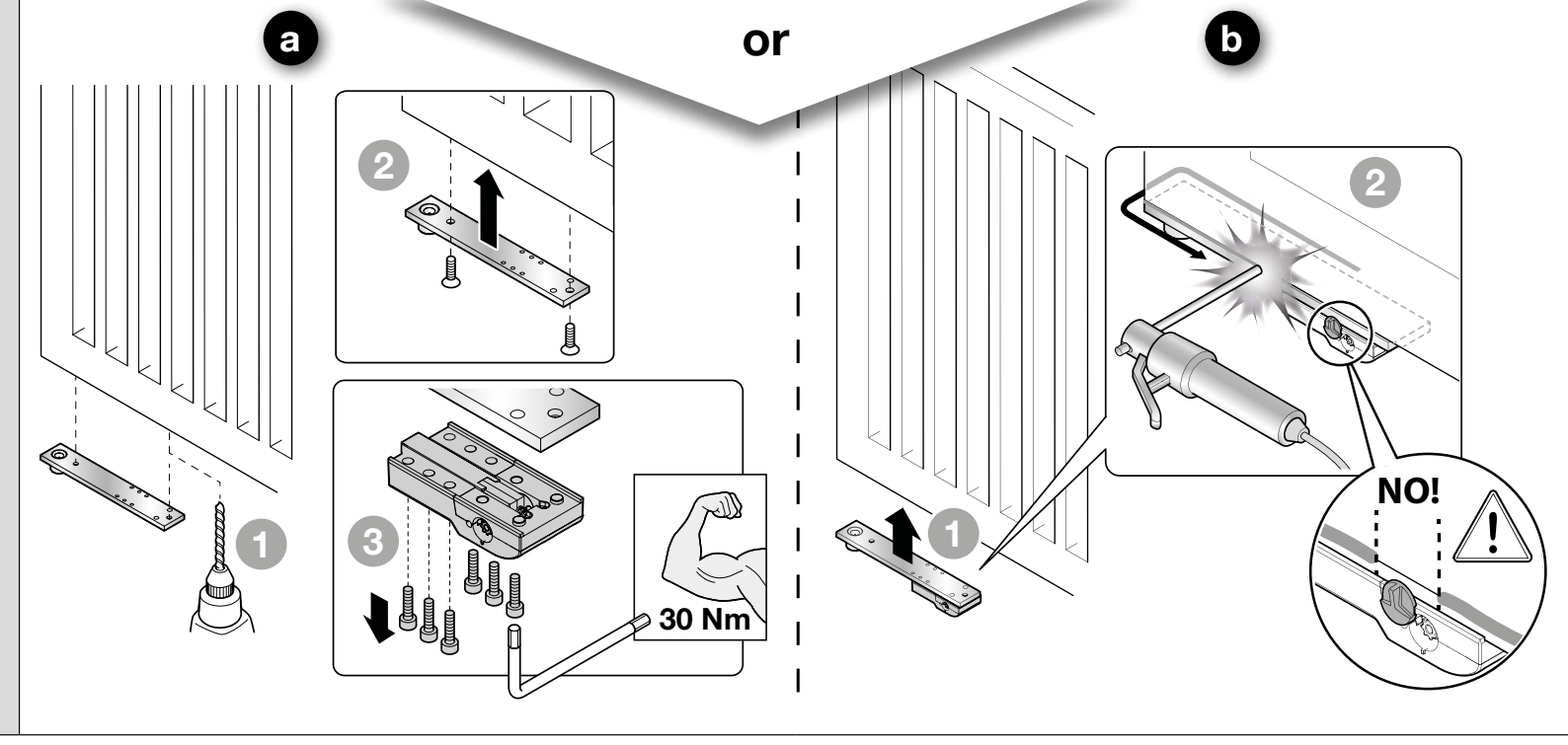

- Στερεώστε το φύλλο στον φέροντα μοχλό με βίδες ή με αντίστοιχη ανθεκτική συγκόλληση. Για τη σημειωμένη βιδωτή στερέωση, η ροπή σύσφιξης είναι 30 Nm. Κατά τη συγκόλληση, προστατεύστε το μοτέρ, τα πλαστικά μέρη και τον μηχανισμό απασφάλισης από τη θερμότητα.
- Λιπάνετε τις επιφάνειες επαφής των κινούμενων μερών και ελέγξτε ότι κινούνται ελεύθερα. Περάστε το καλώδιο τροφοδοσίας χωρίς να το τεντώσετε ή να το φθείρετε· η σύνδεση του καλωδίου δεν πρέπει να βρίσκεται μέσα στο κουτί.
- Αφού ρυθμίσετε τα στοπ και ολοκληρώσετε τις δοκιμές, τοποθετήστε το καπάκι του κουτιού και στερεώστε το με τις βίδες. Διατηρήστε την απασφάλιση προσβάσιμη.
Μηχανικά στοπ και γωνία ανοίγματος

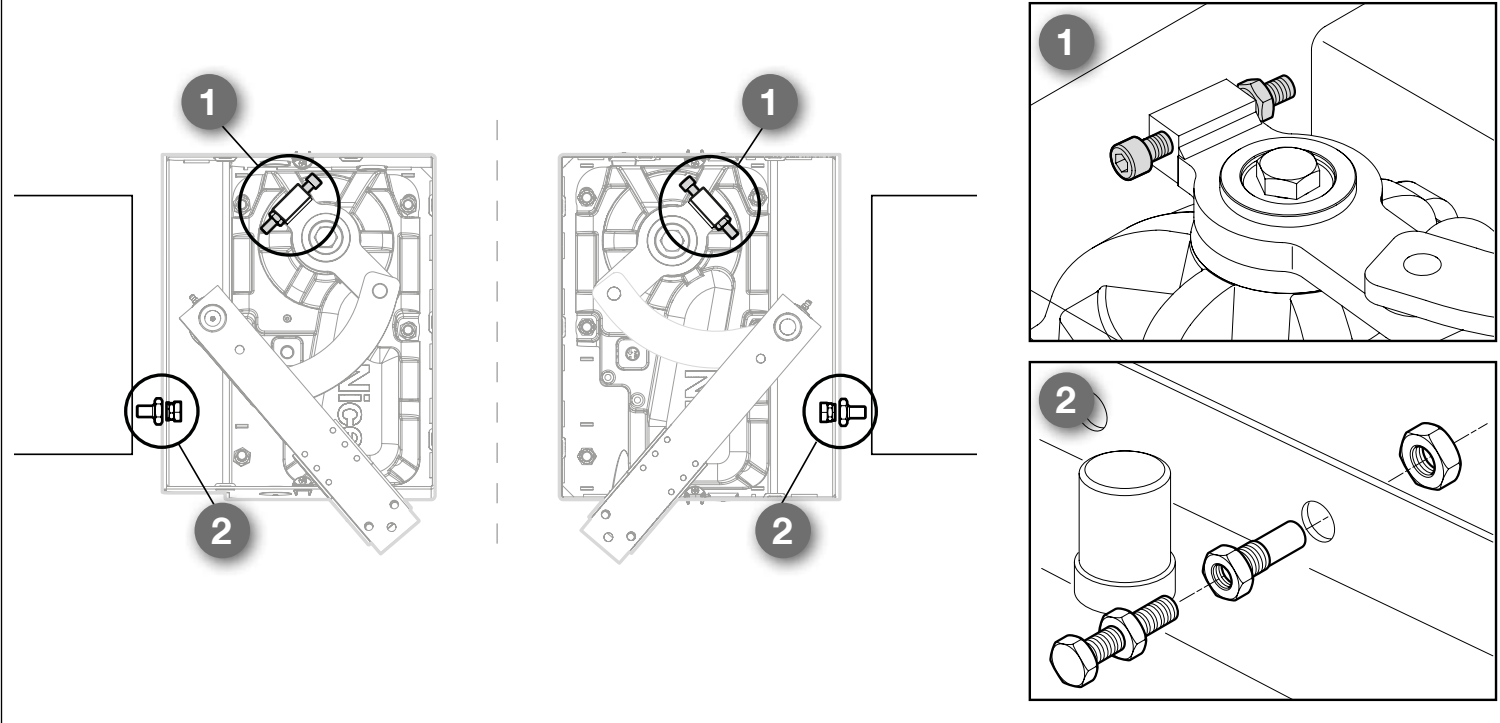

Το συνήθες άνοιγμα είναι έως 110°. Αν η πύλη δεν διαθέτει κατάλληλα εξωτερικά στοπ, ρυθμίστε τα παρεχόμενα: στοπ 1 στο μοτέρ για το κλείσιμο και στοπ 2 στο κουτί για το άνοιγμα. Τα στοπ πρέπει να ακινητοποιούν το φύλλο στην επιθυμητή θέση, χωρίς να προσκρούει στην περιβάλλουσα κατασκευή. Πρόκειται για μηχανικά στοπ, όχι για ηλεκτρικούς διακόπτες τερματικής θέσης.
Για μεγαλύτερη γωνία χρησιμοποιείται το NICE BMA1 με μετάδοση μέσω αλυσίδας. Το όριο χρήσης του εξαρτήματος είναι φύλλο έως 3,5 m· απαιτούνται επίσης κατάλληλα εξωτερικά στοπ και ασφαλής ελεύθερος χώρος και σε αυτήν την εγκατάσταση.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν από την απασφάλιση, σταματήστε την πύλη και αποσυνδέστε την τροφοδοσία, καθώς και την εφεδρική μπαταρία, αν υπάρχει. Κρατήστε το φύλλο, ιδίως όταν φυσάει ή όταν το έδαφος έχει κλίση. Κρατήστε τα άτομα μακριά από την τροχιά του.

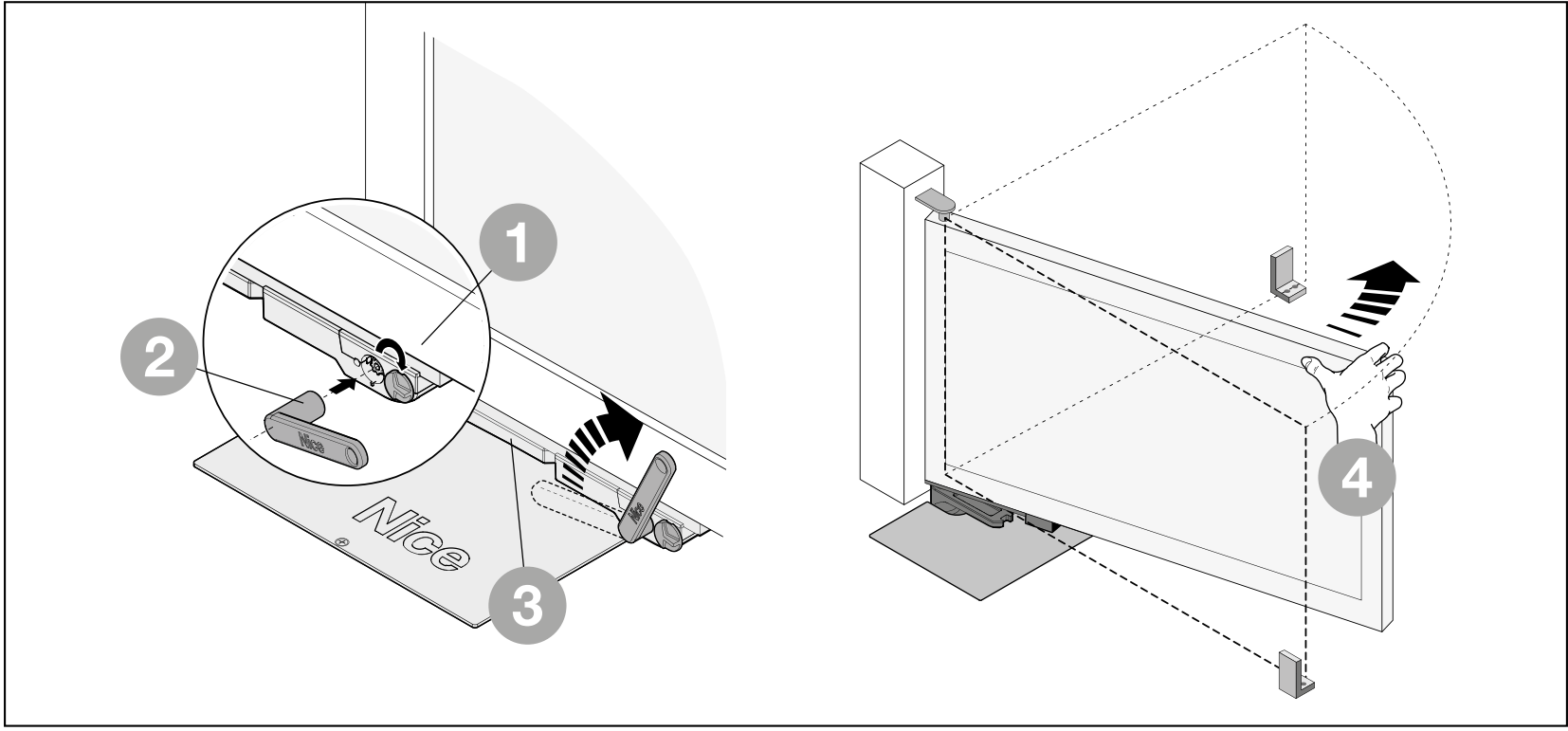

- Σύρετε το κάλυμμα πρόσβασης στον μηχανισμό απασφάλισης.
- Τοποθετήστε το παρεχόμενο κλειδί μοχλού BMA3 και περιστρέψτε το κατά 90° δεξιόστροφα.
- Τώρα μετακινήστε το φύλλο με το χέρι, αργά και χωρίς να ασκείτε δύναμη.
Επανασύνδεση του μηχανισμού κίνησης
- Μετακινήστε το φύλλο περίπου στο μέσο της τροχιάς.

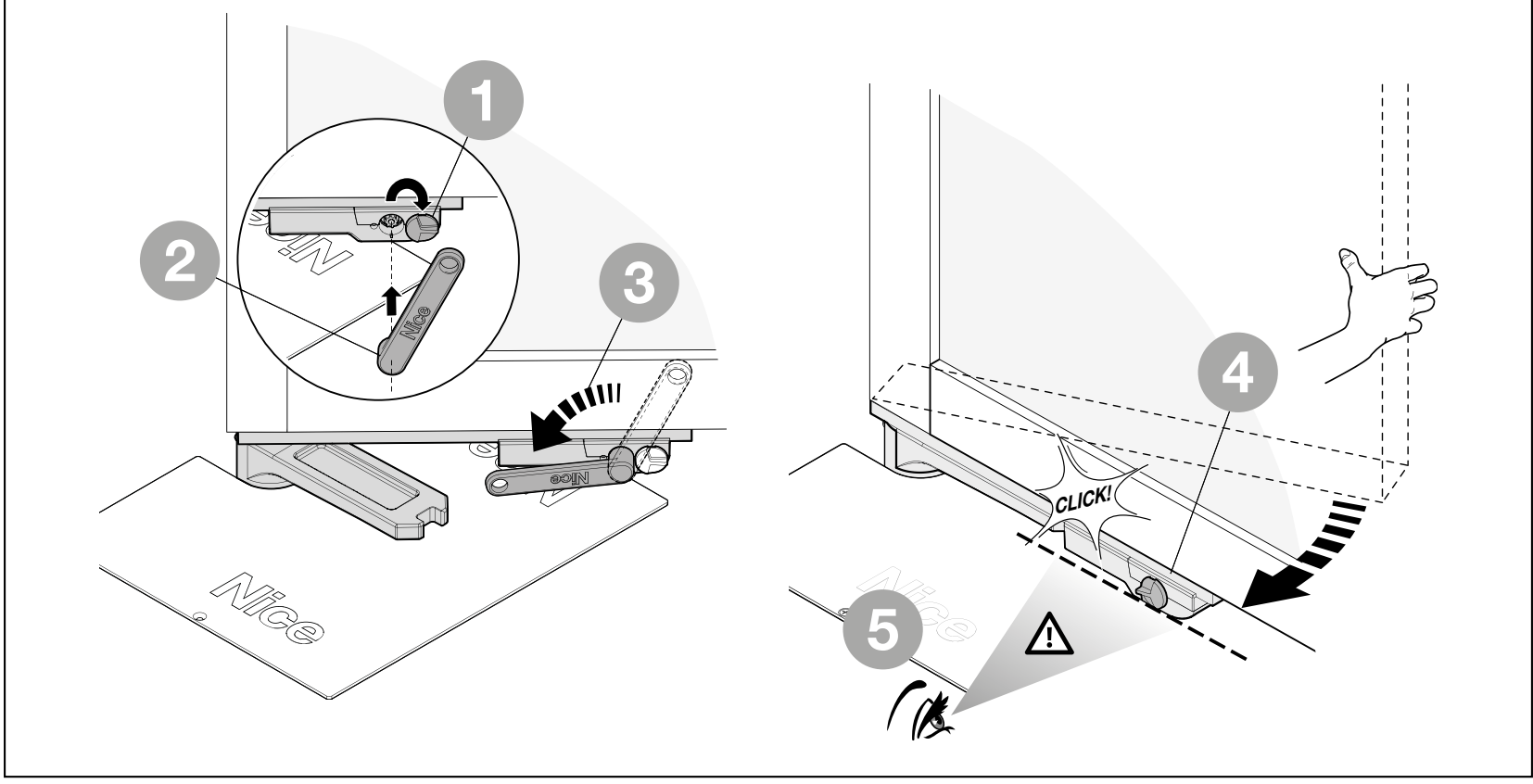

- Σύρετε το κάλυμμα, τοποθετήστε το κλειδί και περιστρέψτε το κατά 90° αριστερόστροφα.
- Μετακινήστε απαλά το φύλλο μέχρι να εμπλακεί ξανά ο μηχανισμός, με ένα σαφές κλικ. Πριν αποκαταστήσετε την τροφοδοσία, βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
Σύνδεση του μοτέρ και της μονάδας ελέγχου
Αναθέστε την ηλεκτρική σύνδεση σε αρμόδιο επαγγελματία. Πριν από οποιαδήποτε εργασία, αποσυνδέστε το δίκτυο και την εφεδρική τροφοδοσία. Η παροχή ρεύματος πρέπει να επιτρέπει την πλήρη και ασφαλή απομόνωση, ενώ το μοτέρ και το συγκρότημα πρέπει να διαθέτουν σωστή προστατευτική γείωση. Μην τοποθετείτε καμία σύνδεση καλωδίων ή κλέμα μέσα στο κουτί θεμελίωσης. Πραγματοποιήστε τη σύνδεση σε κατάλληλο προστατευμένο κουτί έξω από το κουτί θεμελίωσης.
| Αγωγός LFAB4000 | Σύνδεση στην MC800 |
|---|---|
| Μαύρο | OPEN – φάση για το άνοιγμα. |
| Καφέ | CLOSE – φάση για το κλείσιμο. |
| Γκρι | COMMON – κοινός αγωγός του μοτέρ. Δεν είναι το +24 V Common των εξαρτημάτων. |
| Κιτρινοπράσινο | Προστατευτική γείωση PE. |
Για την καλωδίωση του μοτέρ, χρησιμοποιήστε καλώδιο 4 × 1,5 mm² για μήκος έως 10 m. Για μία μονάδα μοτέρ χρησιμοποιείται η έξοδος M2· για δύο μονάδες, οι M1 και M2 ανάλογα με τη σειρά των φύλλων. Το LFAB4000 διαθέτει ενσωματωμένο πυκνωτή 7 µF· μην προσθέτετε επιπλέον πυκνωτή στο γενικό διάγραμμα της μονάδας ελέγχου χωρίς να ελέγξετε το συγκεκριμένο μοτέρ.

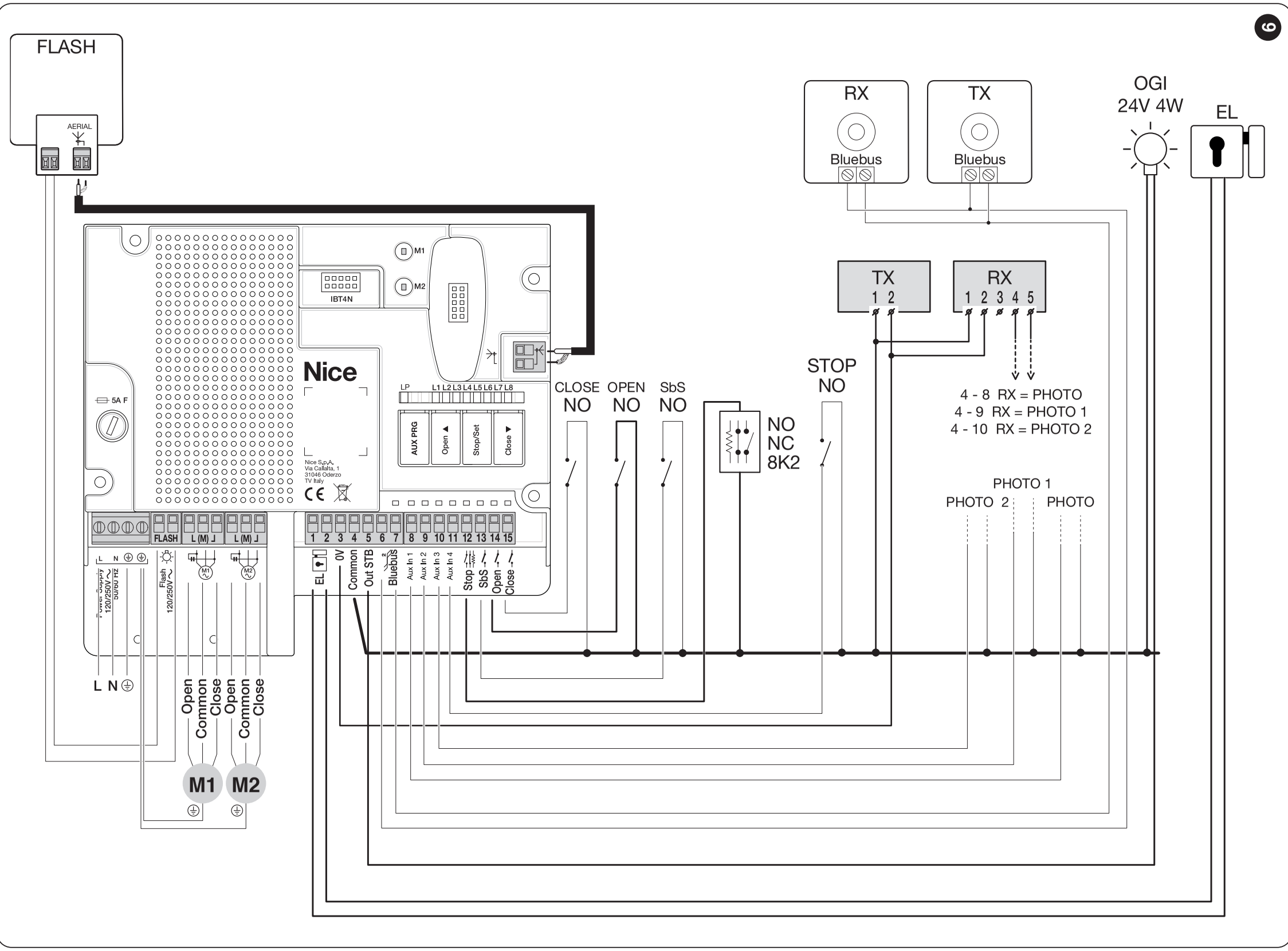

Το παραπάνω διάγραμμα δείχνει φωτοκύτταρα με ρελέ, χωρίς Phototest και με απενεργοποιημένο Standby. Στους ακροδέκτες AUX πρέπει να έχει επιλεγεί η λειτουργία PHOTO, PHOTO1 ή PHOTO2. Ρυθμίστε τις μη χρησιμοποιούμενες εισόδους σύμφωνα με την επιλεγμένη λειτουργία· μην αντιγράφετε τις γέφυρες από διάγραμμα άλλης ρύθμισης. Λεπτομέρειες: συνδεσμολογία MC800 με ρελέ. Το LFAB4000 δεν διαθέτει ηλεκτρικούς διακόπτες τερματικής θέσης FCA/FCC.
Ακροδέκτες και πολικότητα εξαρτημάτων
| Ακροδέκτες MC800 | Τροφοδοσία και πολικότητα |
|---|---|
| 3 / 4 | 3 = αρνητικό (0 V), 4 = θετικό (+24 V DC Common). Μέγιστη συνολική κατανάλωση εξαρτημάτων: 200 mA. |
| 5 / 3 | OUTSTB: 5 = θετικό, 3 = αρνητικό, 24 V DC, έως 4 W. Η χρήση εξαρτάται από τις λειτουργίες Phototest και Standby. |
| 6 / 7 BLUEBUS | Δύο αγωγοί χωρίς πολικότητα· τροφοδοσία και δεδομένα για συμβατές συσκευές BlueBUS. |
| FLASH | 230 V AC, έως 21 W· π.χ. ELAC. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει πολικότητα +/−. Το ELDC 12 V DC δεν συνδέεται εδώ. |
| 1 / 2 EL | Ηλεκτρική κλειδαριά 12 V AC, έως 15 VA· χωρίς πολικότητα +/−. |
| 4 / 13 SbS | Επαφή NO χωρίς τάση για εντολή βηματικής λειτουργίας. Μην τροφοδοτείτε την είσοδο με εξωτερική τάση. |

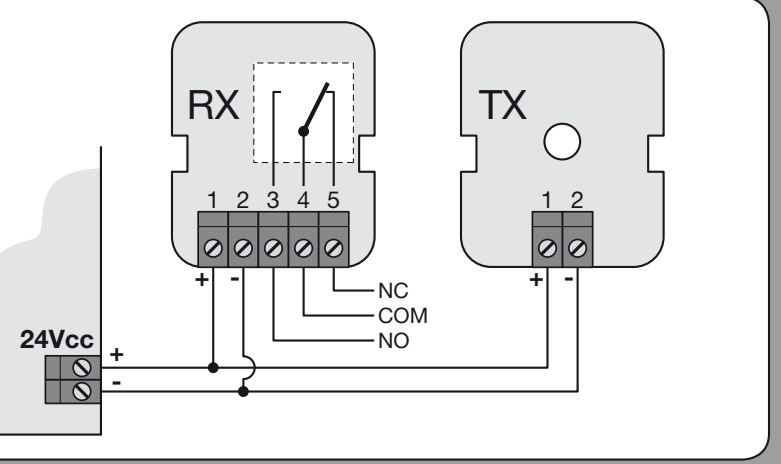

| EPM TX και RX | Στο φωτοκύτταρο 1 = θετικό, 2 = αρνητικό. Οι επαφές RX 4 = COM, 5 = NC είναι χωρίς τάση. Στο διάγραμμα χωρίς Phototest: TX1 και RX1 → κεντρική μονάδα 4 (+), TX2 και RX2 → κεντρική μονάδα 3 (−)· RX4 → κεντρική μονάδα 4, RX5 → ρυθμισμένη είσοδο PHOTO 8, 9 ή 10. |
Με ενεργοποιημένο Phototest ή Standby, αλλάζουν η τροφοδοσία του πομπού και οι γέφυρες. Χρησιμοποιήστε τα αντίστοιχα διαγράμματα φωτοκυττάρων MC800 και ρύθμιση εισόδων AUX. Οι επαφές και το BlueBUS δεν έχουν καθολική πολικότητα +/−.
Πρώτη εκκίνηση και έλεγχοι ασφαλείας
Για τον περιορισμό των δυνάμεων πρόσκρουσης απαιτείται ευαίσθητη ασφαλιστική ακμή. Ο εγκαταστάτης πρέπει να σχεδιάσει τη θέση της και να ελέγξει την ασφάλεια ολόκληρης της πύλης. Η ρύθμιση της δύναμης από μόνη της δεν υποκαθιστά αυτήν την προστασία.
- Αποσυνδέστε το δίκτυο και την εφεδρική μπαταρία, αν υπάρχει. Με τον μηχανισμό κίνησης απασφαλισμένο, ελέγξτε χειροκίνητα όλη την τροχιά, την αξονική στήριξη, τη σταθερή στερέωση του φύλλου, και τα δύο στοπ και την αποστράγγιση. Το φύλλο δεν πρέπει να σκαλώνει ούτε να κινείται μόνο του.
- Επανασυνδέστε τον μηχανισμό απασφάλισης. Ελέγξτε τους αγωγούς του μοτέρ, τη γείωση PE, τα στοιχεία ασφαλείας και τα εξαρτήματα.
- Μετά την ενεργοποίηση, ελέγξτε την κατάσταση των εισόδων και την αναγνώριση των συσκευών από τη μονάδα ελέγχου. Πριν από την εκμάθηση της τροχιάς, πρέπει να έχουν ρυθμιστεί σωστά ο τύπος του μοτέρ και οι είσοδοι ασφαλείας.
- Κατά την πρώτη κίνηση, παρακολουθήστε την κατεύθυνση και τη σειρά των φύλλων. Αν η κατεύθυνση είναι λανθασμένη ή η κίνηση απρόσμενη, σταματήστε αμέσως, αποσυνδέστε την τροφοδοσία και διορθώστε τη συνδεσμολογία. Μην συνεχίσετε αυξάνοντας τη δύναμη.
- Εκτελέστε την εκμάθηση των τελικών θέσεων σύμφωνα με τις οδηγίες της συγκεκριμένης μονάδας ελέγχου. Στη συνέχεια, δοκιμάστε έναν πλήρη κύκλο, τις επιβραδύνσεις, τα στοπ, την απασφάλιση, κάθε ζεύγος φωτοκυττάρων και την ασφαλιστική ακμή.
- Πριν από την παράδοση, μετρήστε επαγγελματικά τις πραγματικές δυνάμεις και επαληθεύστε την προστασία των επικίνδυνων σημείων. Ο χρήστης πρέπει να ενημερωθεί για τον χειρισμό, την απασφάλιση με το χέρι και τη συντήρηση.
Τοποθετήστε μόνιμα, σε ευδιάκριτο σημείο, τις οδηγίες χειροκίνητης απασφάλισης του μηχανισμού κίνησης. Παραδώστε την πύλη για χρήση μόνο αφού δοκιμαστεί με επιτυχία ολόκληρο το σύστημα, συμπεριλαμβανομένων των διατάξεων ασφαλείας.
Στο MC800 εκτελείται πρώτα η εκμάθηση των συσκευών BlueBUS και STOP, έπειτα η εκμάθηση της διαδρομής και των μηχανικών αναστολέων. Το LFAB4000 είναι ηλεκτρομηχανικός κινητήρας· μην επιλέγετε υδραυλική λειτουργία. Όταν υπάρχει μία μονάδα, εκτελέστε εκμάθηση των θέσεων του κινητήρα M2.
Ρυθμίσεις, τηλεχειριστήρια και επαναφορά
Η κεντρική μονάδα, και όχι ο ίδιος ο υπόγειος κινητήρας, ρυθμίζει τη δύναμη, την ταχύτητα, τον χρόνο παύσης πριν από το αυτόματο κλείσιμο, το μερικό άνοιγμα και τη σειρά κίνησης των φύλλων. Μετά από αλλαγή ρύθμισης, ελέγξτε ξανά τις ασφαλείς δυνάμεις και τη λειτουργία των διατάξεων ασφαλείας.
- Προγραμματισμός MC800 – λειτουργίες και τιμές
- Σύζευξη τηλεχειριστηρίων ανάλογα με τον δέκτη
- Ενδείξεις LED και φωτεινές ειδοποιήσεις του MC800
Η διαγραφή των ασύρματων τηλεχειριστηρίων και η επαναφορά της κεντρικής μονάδας είναι διαφορετικές διαδικασίες. Η επαναφορά δεν διορθώνει τη μηχανική εμπλοκή· μετά τη διαγραφή των ρυθμίσεων απαιτείται η αντίστοιχη νέα εκμάθηση. Επιλέξτε τη διαδικασία ανάλογα με την πλακέτα και τον εγκατεστημένο δέκτη.
Αντιμετώπιση προβλημάτων
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Το φύλλο δεν μετακινείται με το χέρι | Απασφάλιση, κατάσταση μεντεσέδων, μοχλών, άξονα στήριξης και τυχόν ξένων αντικειμένων στο κουτί. Μην επιχειρείτε να κινήσετε με δύναμη μια μπλοκαρισμένη πύλη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο παραμένει ακίνητο | Εμπλοκή του μηχανισμού απασφάλισης και σύνδεση των μοχλών. Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. |
| Λανθασμένη κατεύθυνση ή σειρά | Αντιστοίχιση κινητήρων και καλωδίων. Ελέγξτε τα OPEN/CLOSE και τον κινητήρα M2 όταν υπάρχει ένα φύλλο. |
| Η πύλη σταματά ή κινείται προς την αντίθετη κατεύθυνση | Ελεύθερη κίνηση, εμπόδια, φωτοκύτταρα, ακμή ασφαλείας και ένδειξη LED της κεντρικής μονάδας. Έλεγχοι ασφαλείας· μην αυξάνετε τη δύναμη προτού αντιμετωπιστεί η αιτία. |
| Νερό στο κουτί | Αποστράγγιση, ιζήματα, επιστροφή νερού και κατάσταση καλωδίωσης. Σε περίπτωση φθαρμένου καλωδίου ή εισροής νερού σε σύνδεση, θέστε τη συσκευή εκτός λειτουργίας. |
| Το τηλεχειριστήριο δεν ανταποκρίνεται | Ελέγξτε την μπαταρία του τηλεχειριστηρίου, την αντιστοίχισή του, τον εγκατεστημένο δέκτη και την κεραία· σύζευξη τηλεχειριστηρίου. |
Συντήρηση
Πραγματοποιείτε έλεγχο τουλάχιστον κάθε 6 μήνες, συχνότερα σε περίπτωση εντατικής χρήσης ή δυσμενών συνθηκών περιβάλλοντος. Αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία πριν από τον καθαρισμό ή οποιαδήποτε επέμβαση. Μη χρησιμοποιείτε πύλη που έχει υποστεί ζημιά ή μπλοκάρει μέχρι να επισκευαστεί.
- Καθαρίστε το κουτί θεμελίωσης και την αποστράγγιση· αφαιρέστε λάσπη, φύλλα και ξένα αντικείμενα.
- Ελέγξτε για διάβρωση και ελέγξτε το καλώδιο, τις βίδες, τους μοχλούς, τους μεντεσέδες και τους μηχανικούς αναστολείς.
- Λιπάνετε τις προβλεπόμενες κινούμενες επιφάνειες επαφής και τη σύνδεση των μοχλών· ελέγξτε τη λειτουργία της απασφάλισης.
- Μετά τη συντήρηση, δοκιμάστε τη χειροκίνητη κίνηση, έναν πλήρη αυτόματο κύκλο και όλες τις διατάξεις ασφαλείας. Αναθέστε τον επαγγελματικό έλεγχο των δυνάμεων και των ρυθμίσεων σε τεχνικό.
Ενδεικτική διάρκεια ζωής

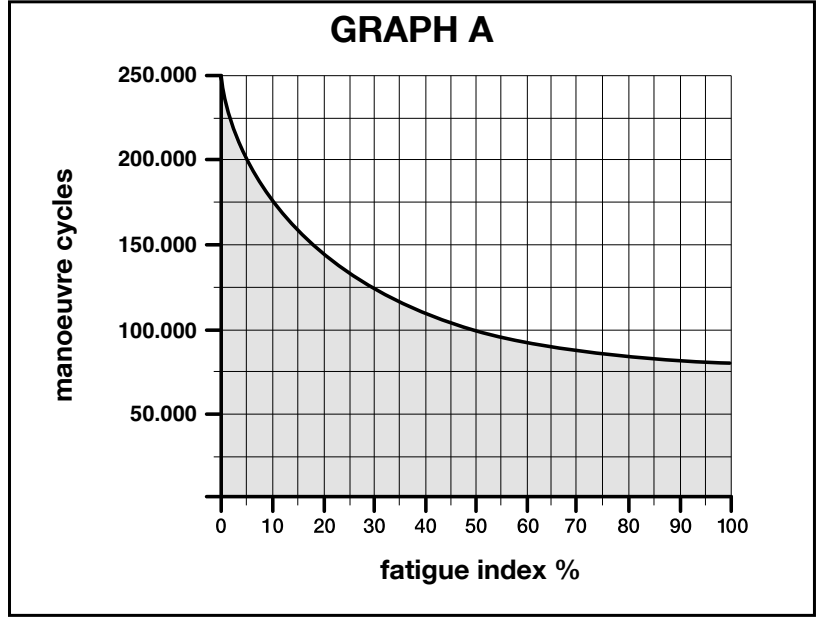

Η διάρκεια ζωής επηρεάζεται από το συνολικό φορτίο του φύλλου και τις συνθήκες λειτουργίας. Οι παρακάτω δείκτες ισχύουν για τους αναφερόμενους συνδυασμούς μήκους και βάρους· πρέπει επίσης να τηρούνται τα όρια χρήσης. Το γράφημα δείχνει ενδεικτικό αριθμό κύκλων με τακτική συντήρηση, όχι εγγύηση ή αριθμό ετών. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών ως ποσοστό και ο κατακόρυφος άξονας τον αριθμό κύκλων.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής | |
|---|---|---|---|
| Βάρος φύλλου | 2,01–3 m | 3,01–4 m |
|
| Έως 150 kg | 10 % | 20 % | |
| 151–350 kg | 20 % | 30 % | |
| 351–550 kg | 30 % | 40 % | |
| 551–650 kg | 40 % | 50 % | |
| Πρόσθετος παράγοντας | Προσθέστε | ||
| Θερμοκρασία πάνω από 40 °C ή κάτω από 0 °C· υγρασία πάνω από 80 % | 15 % | ||
| Πλήρης επένδυση φύλλου | 20 % | ||
| Ανεμώδες περιβάλλον | 15 % | ||
Παράδειγμα: φύλλο 3 m / 500 kg έχει δείκτη 30 %. Σε ανεμώδες περιβάλλον, προσθέστε 15 %, δηλαδή συνολικά 45 %. Προσθέστε επίσης τυχόν άλλους σχετικούς παράγοντες. Ο υπολογισμός αυτός δεν αντικαθιστά τον έλεγχο καταλληλότητας του φύλλου και των ασφαλών δυνάμεων.
Τεχνικά χαρακτηριστικά και διαστάσεις

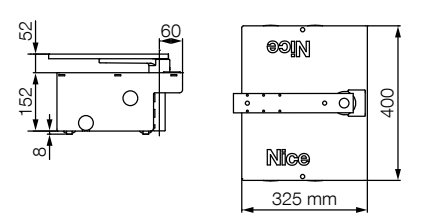

| Παράμετρος | NICE LFAB4000 |
|---|---|
| Τάση κινητήρα | 230 V AC, 50/60 Hz |
| Έλεγχος νέου συστήματος | MC800· τροφοδοσία κεντρικής μονάδας 230 V AC |
| Μέγιστο ρεύμα / ισχύς | 1,5 A / 340 W |
| Μέγιστη ροπή | 500 Nm |
| Ταχύτητα περιστροφής χωρίς φορτίο | 0,8 σ.α.λ. |
| Ενδεικτικός χρόνος ανοίγματος 90° σε ονομαστική κίνηση | Περίπου 23 s· η εκκίνηση και η επιβράδυνση αυξάνουν τον χρόνο. |
| Κύκλοι/ώρα στο ονομαστικό φορτίο | 20 κύκλοι/ώρα |
| Συνήθης γωνία ανοίγματος | Έως 110°· με BMA1 έως 360° για φύλλο έως 3,5 m |
| Βαθμός προστασίας / θερμοκρασία | IP67 / −20 έως +50 °C |
| Καλώδιο τροφοδοσίας κινητήρα | 2 m· οι συνδέσεις εκτός του κουτιού θεμελίωσης |
| Βάρος του μοτέρ μόνο | 14,3 kg |
| Πυκνωτής | Ενσωματωμένος, 7 µF |
| LFABBOX4 | Χαλύβδινο κουτί 14,4 kg· το μοτέρ, το κουτί και ο μηχανισμός απασφάλισης είναι ξεχωριστά εξαρτήματα |
| Διαστάσεις συναρμολογημένου συνόλου με το τρέχον κουτί | 400 × 325 × 152 mm· πριν από τη σκυροδέτηση, ελέγξτε το κουτί που παραδόθηκε |
Η μέγιστη ισχύς εισόδου και η μέγιστη ροπή δεν αντιστοιχούν σε τιμές συνεχούς φορτίου. Ο πραγματικός χρόνος κίνησης εξαρτάται από τη γωνία, το φορτίο και τις ρυθμίσεις της μονάδας ελέγχου. Για τον σχεδιασμό της εκσκαφής και του ύψους του φύλλου, ανατρέξτε στο σχέδιο διαστάσεων του συγκεκριμένου κουτιού.
