Περιγραφή του προϊόντος NICE Road RD400 - αυτόνομος μηχανισμός κίνησης για συρόμενες αυλόπορτες (A)
Μηχανισμός NICE Road RD400 είναι σχεδιασμένος για συρόμενες αυλόπορτες βάρους έως 400 kg και πλάτους διέλευσης έως 8 m (συνιστώμενο μέγιστο μήκος 5m). Διαθέτει ηλεκτρομηχανικό διακόπτη τερματισμού. Ο μηχανισμός είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Λήψη εγχειριδίου ».
Τροφοδοσία: η μονάδα ελέγχου RD400 συνδέεται σε 230 V AC· ο κινητήρας λειτουργεί στα 24 V DC. Ο μηχανισμός διαθέτει ενσωματωμένο ραδιοφωνικό δέκτη και υποστηρίζει προαιρετική εφεδρική μπαταρία NICE PS124.
(Είναι κατάλληλος αυτός ο μηχανισμός για μένα;)
Συγκρίνετε με άλλους μηχανισμούς:
Επισκόπηση του μηχανισμού NICE Road RD400
Το RD400 χρησιμοποιεί συμβατική συνδεσμολογία με ρελέ για τα παρελκόμενα. Η επιλογή εξαρτάται από το βάρος και το μήκος του φύλλου, την αντίσταση στην κίνηση, τον αριθμό κύκλων και τη συμβατότητα των παρελκομένων.
NICE Road RD400
- Μέγ. βάρος: έως 400 kg
- Μέγ. μήκος φύλλου: έως 8 m
Κινητήρας 24 V DC· συμβατικές είσοδοι ρελέ· ενσωματωμένος ραδιοφωνικός δέκτης.
Το προϊόν αυτό — ο αυτόνομος μηχανισμός συρόμενης αυλόπορτας NICE Road RD400 (κωδικός μας NICE-RD400-A) — περιλαμβάνει:
- ηλεκτρομηχανικό μηχανισμό NICE Road RD400 με ικανότητα κίνησης φύλλου βάρους 400 kg και μέγιστου μήκους 8m, καθώς και ενσωματωμένη (αλλά αποσπώμενη) μονάδα ελέγχου RBA4R10 με ενσωματωμένο ραδιοφωνικό δέκτη (αν θέλετε να χειρίζεστε την αυλόπορτα με τηλεχειριστήριο, δεν χρειάζεται να αγοράσετε ξεχωριστό δέκτη).
- 2 × κλειδιά απασφάλισης για χειροκίνητη λειτουργία του μηχανισμού (απαραίτητα σε περίπτωση διακοπής ρεύματος)
- εξαρτήματα εγκατάστασης του μηχανισμού, στοιχεία αγκύρωσης και βάση, αναστολείς για τον τερματικό διακόπτη του μηχανισμού
- εγχειρίδιο εγκατάστασης

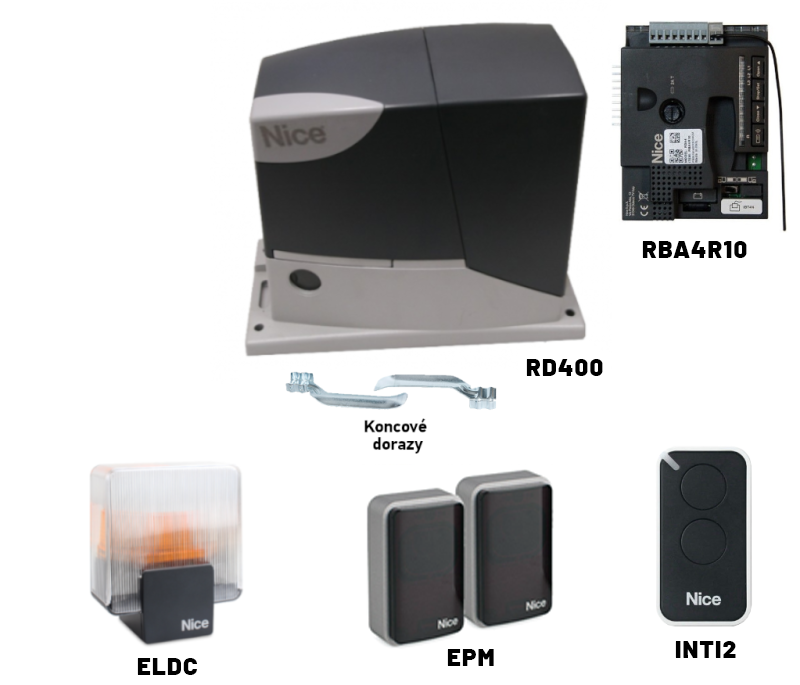

Σε προνομιακή τιμή τα σετ που περιλαμβάνουν μηχανισμό NICE Road RD400:
| Σετ μηχανισμού με παρελκόμενα » | Σετ μηχανισμού με παρελκόμενα και οδοντωτή κρεμαγιέρα » |
|---|---|
|
Μηχανισμός Road για έως 400 kg, τηλεχειριστήριο, φωτοκύτταρα, φάρος. |
Μηχανισμός ROAD για έως 400 kg, οδοντωτή κρεμαγιέρα, τηλεχειριστήριο, φωτοκύτταρα, φάρος. |
| Σετ κατασκευής αυτοφερόμενης αυλόπορτας » | Σετ κατασκευής αυλόπορτας με ράγα » |
Τρόλεϊ με 5 ρουλεμάν, προφίλ C 5m Fe, ράμπα εισόδου, υποδοχή, οδηγός, μηχανισμός, οδοντωτή κρεμαγιέρα. |
Ροδάκια Ø90 mm, ράγα 3x3m Zn, κάτω αναστολείς, οδηγός, μηχανισμός, οδοντωτή κρεμαγιέρα |
Ο NICE Road RD400 είναι ένας συμπαγής ηλεκτρομηχανικός μηχανισμός, σχεδιασμένος για την αυτοματοποίηση συρόμενων αυλόπορτων σε οικιακούς χώρους.
Ο μηχανισμός είναι κατάλληλος για την αυτοματοποίηση συρόμενης αυλόπορτας με βάρος έως 400 kg και μήκος φύλλου έως 8 m. Οι τιμές ισχύουν υπό τις συνθήκες που ορίζει ο κατασκευαστής, όπως οι καιρικές συνθήκες, οι διακυμάνσεις θερμοκρασίας, η ακαμψία της αυλόπορτας και, κυρίως, η ομαλή κίνησή της. Αυτό δεν είναι πάντοτε εφικτό ή δεν μπορεί να ελεγχθεί, γι’ αυτό συνιστούμε ο μηχανισμός NICE Road RD400 να χρησιμοποιείται ιδανικά σε αυλόπορτες με έως 60% των παραπάνω τιμών. Δείτε την ενότητα Επιλογή μηχανισμού για περισσότερες πληροφορίες.
Το RD400 διαθέτει ξεχωριστές εισόδους για φωτοκύτταρα ασφαλείας. Ο αριθμός των τροφοδοτούμενων ζευγών εξαρτάται από την πραγματική κατανάλωσή τους και τη συνδεσμολογία· τα όρια και τα διαγράμματα βρίσκονται στην ενότητα Φωτοκύτταρα.
Οι θερμοκρασιακές συνθήκες ενδέχεται να περιορίσουν τη διαθέσιμη λειτουργία του μηχανισμού. Οι λεπτομέρειες για τα όρια λειτουργίας βρίσκονται στην ενότητα Επιλογή μηχανισμού κίνησης.
Ρυθμιζόμενη ταχύτητα, δύναμη και χρόνος παύσης του αυτόματου κλεισίματος του μηχανισμού κίνησης και άλλα, βλ. Προγραμματισμός.
Διαγνωστικά μέσω προειδοποιητικού φάρου.
Γρανάζι μονάδα 4 είναι συμβατό με οδοντωτή κρεμαγιέρα της γκάμας μας.
Συμβατά αξεσουάρ για τον μηχανισμό κίνησης NICE Road RD400
Συνιστούμε επίσης να αγοράσετε προαιρετικά αξεσουάρ συμβατά με τον μηχανισμό κίνησης ή να επιλέξετε ένα από τα ήδη διαμορφωμένα οικονομικά πακέτα:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Ειδοποιεί για την κίνηση της πύλης με αναλαμπές — κατάλληλος για εξόδους με περιορισμένη ορατότητα. Περιλαμβάνει επίσης κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. |
Το εγχειρίδιο RD400 αναφέρει έξοδο FLASH για έναν φάρο LED ELDC. Επιλέξτε άλλον φάρο μόνο αφού ελέγξετε την τάση, τον τρόπο ενεργοποίησης και το επιτρεπόμενο φορτίο της εξόδου. |
| Φωτοκύτταρα | Ανιχνεύουν εμπόδια κατά το κλείσιμο και σταματούν την κίνηση — η πύλη δεν θα χτυπήσει αυτοκίνητα ή ανθρώπους. | |
| Πομπός | Για τον τηλεχειρισμό της πύλης. | |
| Δέκτης |
Για τον τηλεχειρισμό της πύλης. Ο μηχανισμός κίνησης Road 400 διαθέτει ήδη ενσωματωμένο δέκτη. Οι επιπλέον αυτοί δέκτες είναι προαιρετικοί. |
|
| Κεραία |
Για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. |
|
| Πληκτρολόγιο |
Σε περίπτωση που ξεχάσετε το τηλεχειριστήριο ή αν σας επισκέπτονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε χειροκίνητα. |
|
| Διακόπτης με κλειδί |
Για τον χειρισμό της γκαραζόπορτας με κλειδί μέσω διακόπτη, ο οποίος συνδέεται με το μοτέρ με καλωδίωση σε οποιοδήποτε σημείο. |
|
| Αναγνώστες καρτών |
Έλεγχος του μοτέρ με την προσέγγιση κάρτας ή μπρελόκ στον αναγνώστη καρτών. |
|
| Οδόντωση |
Απαραίτητη για τον αυτοματισμό του μοτέρ.
|
|
| Εφεδρική τροφοδοσία |
Εφεδρική πηγή ενέργειας. |
Οι εξωτερικές μονάδες Wi-Fi/GSM, τα πληκτρολόγια πρόσβασης και οι αναγνώστες καρτών συνδέονται απευθείας μόνο εφόσον η έξοδός τους παρέχει κατάλληλη επαφή NO χωρίς δυναμικό για την είσοδο SbS. Άλλες έξοδοι χρειάζονται κατάλληλη διεπαφή και ξεχωριστή τροφοδοσία. Δείτε επίσης Μονάδες GSM και Wi-Fi.
NICE Road RD400 με μια ματιά
Το RD400 διαθέτει ενσωματωμένο ραδιοφωνικό δέκτη. Η πλακέτα που περιγράφεται έχει τέσσερα κουμπιά και υποστηρίζει προαιρετική μπαταρία NICE PS124. Σε περίπτωση διακοπής ρεύματος, η καγκελόπορτα μπορεί επίσης να απασφαλιστεί χειροκίνητα.

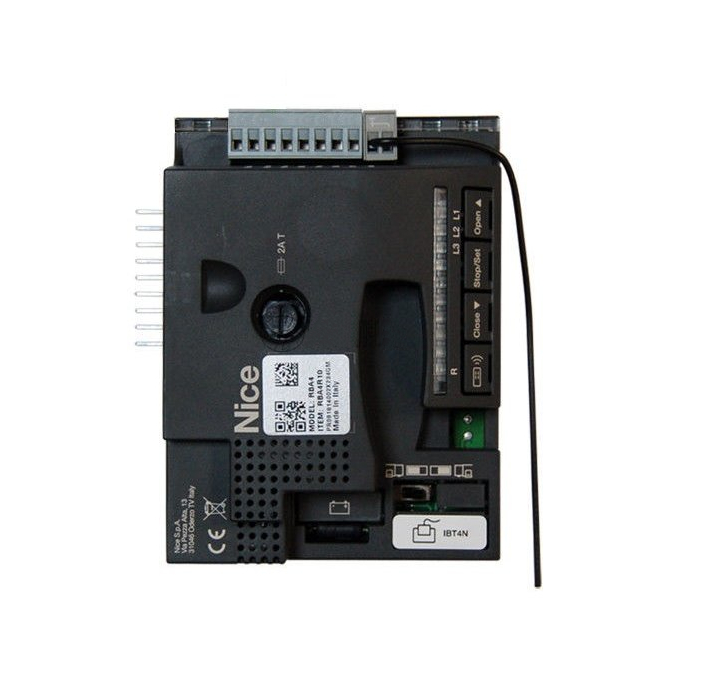

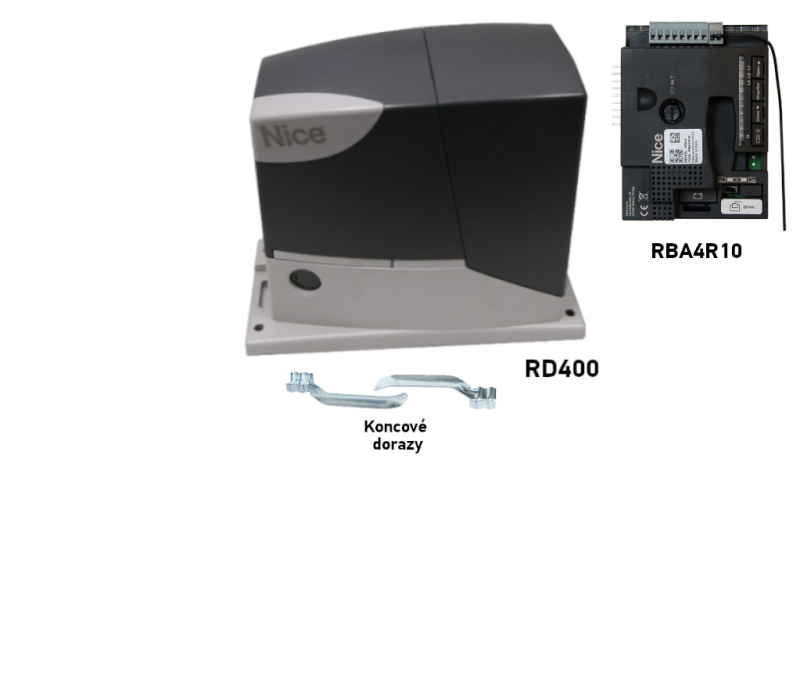

Η μονάδα ελέγχου που εμφανίζεται σε αυτή τη σελίδα προϊόντος είναι η NICE RBA4R10. Στο εγχειρίδιο για αυτή τη γενιά RD400, η NICE αναφέρει την πλακέτα RBA4· η πλακέτα που πωλείται και απεικονίζεται φέρει την ένδειξη RBA4R10, η οποία δεν αναφέρεται ρητά σε αυτό το εγχειρίδιο. Η ακόλουθη αρίθμηση ακροδεκτών και οι διαδικασίες βασίζονται σε αυτό το εγχειρίδιο. Για την πωλούμενη RBA4R10, πρέπει να επαληθεύσετε ότι συμφωνούν με το δικό της εγχειρίδιο ή με επιβεβαίωση του κατασκευαστή. Πριν από τις εργασίες, ελέγχετε πάντα την ένδειξη της πλακέτας και των ακροδεκτών.
Επιλογή μοτέρ – είναι το μοτέρ NICE Road RD400 κατάλληλο για την καγκελόπορτά μου;
Μετά την απασφάλιση, η καγκελόπορτα πρέπει να σύρεται ομαλά με το χέρι σε όλη τη διαδρομή. Τα κολλήματα, τα κατεστραμμένα φορεία ή ροδάκια και η λανθασμένη τοποθέτηση της κρεμαγιέρας πρέπει να διορθώνονται πριν από τη ρύθμιση της δύναμης. Το βάρος από μόνο του δεν καθορίζει την αντίσταση της καγκελόπορτας.
| Μήκος φύλλου | Μέγ. κύκλοι/ώρα | Μέγ. συνεχόμενοι κύκλοι |
|---|---|---|
| Έως 5 m | 20 | 15 |
| Πάνω από 5 έως 7 m | 16 | 12 |
| Πάνω από 7 έως 8 m | 14 | 9 |
| Βάρος φύλλου | Ποσοστό του παραπάνω αριθμού κύκλων |
|---|---|
| Έως 200 kg | 100 % |
| Πάνω από 200 έως 300 kg | 85 % |
| Πάνω από 300 έως 400 kg | 70 % |
Ένας κύκλος σημαίνει άνοιγμα και κλείσιμο. Τα όρια με βάση το μήκος πολλαπλασιάζονται με το ποσοστό που αντιστοιχεί στο βάρος· κατά τον υπολογισμό ακέραιων κύκλων, γίνεται στρογγυλοποίηση προς τα κάτω. Για παράδειγμα, 6 m / 350 kg: 16 × 0,70 = 11 πλήρεις κύκλοι ανά ώρα, έως 8 συνεχόμενοι. Ισχύει επίσης όριο 50 κύκλων την ημέρα και έως 9 λεπτά συνεχούς λειτουργίας. Οι θερμοκρασιακές συνθήκες ενδέχεται να περιορίσουν περαιτέρω τη διαθέσιμη λειτουργία.
Όρια του μοτέρ NICE Road RD400
Για ένα συνηθισμένο περιθώριο ασφαλείας κατά την επιλογή, το κατάστημά μας συνιστά έως περίπου 5 m και 250 kg. Πρόκειται για εμπορική σύσταση· η συγκεκριμένη καγκελόπορτα πρέπει να αξιολογηθεί από τεχνικό. Ο παρακάτω πίνακας διακρίνει αυτή τη σύσταση από τα όρια του κατασκευαστή.
| Μέγιστο | Συνιστάται | |
|---|---|---|
| Μήκος φύλλου | 8 m | 5 m |
| Βάρος φύλλου | 400 kg | 250 kg |
Συντήρηση μοτέρ
Η διάρκεια ζωής του μοτέρ εξαρτάται από τον μηχανισμό της καγκελόπορτας, το φορτίο, το περιβάλλον και τη συντήρηση. Εκτελείτε συντήρηση τουλάχιστον κάθε 6 μήνες ή μετά από το πολύ 10 000 κινήσεις από την τελευταία συντήρηση, όποιο συμβεί πρώτο.
Εγκατάσταση του μοτέρ NICE Road RD400
Σε καγκελόπορτα με οδηγό, το μοτέρ τοποθετείται συνήθως χαμηλά, κοντά στο επίπεδο του εδάφους. Σε αυτοφερόμενη καγκελόπορτα, η οδοντωτή κρεμαγιέρα βρίσκεται συνήθως ψηλότερα, γι’ αυτό το μοτέρ ανυψώνεται με στοιχεία αγκύρωσης ή κατάλληλο βραχίονα. Και στις δύο περιπτώσεις, το ύψος ρυθμίζεται σύμφωνα με την κρεμαγιέρα, ώστε το βάρος της να μην επιβαρύνει το πινιόν και να διατηρείται διάκενο 1–2 mm σε όλη τη διαδρομή. Σημαντικά είναι η επίπεδη βάση, η σταθερή αγκύρωση και η ελεύθερη χειροκίνητη κίνηση της καγκελόπορτας.
Καλωδίωση

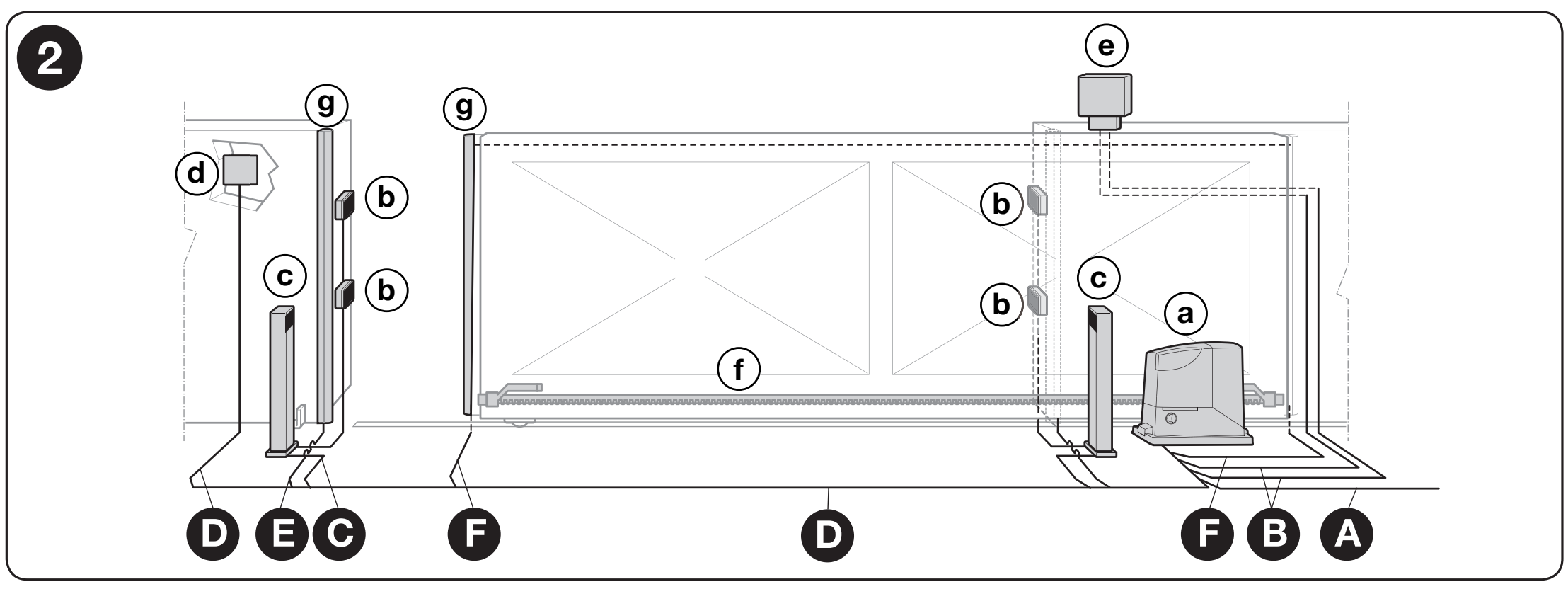

Διάταξη των εξαρτημάτων σύμφωνα με το πρωτότυπο εγχειρίδιο RD400. Ο αριθμός των στοιχείων ασφαλείας καθορίζεται από την αξιολόγηση της συγκεκριμένης πόρτας.
Διάταξη συσκευών: τα πεζά γράμματα δηλώνουν τις συσκευές και τα κεφαλαία τις διαδρομές καλωδίων.
Κατάλογος εξαρτημάτων
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| a / b / c | Μηχανισμός κίνησης / φωτοκύτταρα / στύλοι φωτοκυττάρων. |
| d / e | Διακόπτης με κλειδί ή πληκτρολόγιο / προειδοποιητικός φάρος. |
| f / g | Οδοντωτός κανόνας / ακμές ασφαλείας ευαίσθητες στην επαφή. |
Κατάλογος καλωδίωσης
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| A – τροφοδοσία | 3 × 1,5 mm² έως 30 m· για μεγαλύτερο μήκος τροφοδοσίας, ο κατασκευαστής αναφέρει, για παράδειγμα, 3 × 2,5 mm² και γείωση για τον αυτοματισμό. |
| B – φάρος / κεραία | 2 × 0,5 mm² έως 20 m· ξεχωριστό RG58 έως 20 m, με συνιστώμενο μήκος μικρότερο από 5 m. |
| C – φωτοκύτταρα EPM | TX: 2 × 0,25 mm². RX: τροφοδοσία και επαφή ασφαλείας, για παράδειγμα 4 × 0,25 mm² έως 30 m. Η διατομή των αγωγών εξαρτάται από τα φωτοκύτταρα και την πλακέτα που χρησιμοποιούνται. |
| D – διακόπτης με κλειδί | 2 καλώδια 2 × 0,5 mm² ή 1 καλώδιο 4 × 0,5 mm² έως 50 m· για μία μόνο εντολή C–NO χρησιμοποιούνται δύο αγωγοί. |
| E / F – ακμές ευαίσθητες στην επαφή | 2 × 0,5 mm² έως 30 m. Στο κινούμενο φύλλο απαιτείται κατάλληλος τρόπος μετάδοσης σήματος. |
Τα καλώδια πρέπει να είναι κατάλληλα για το συγκεκριμένο περιβάλλον και οι διαδρομές τους να διαχωρίζουν την τάση δικτύου από τα κυκλώματα ελέγχου. Ο δέκτης RX με ρελέ χρειάζεται, εκτός από το ζεύγος τροφοδοσίας, και αγωγούς για την επαφή ασφαλείας.
Εγκατάσταση
Δείτε «Σε ποιο ύψος πρέπει να τοποθετήσω τον μηχανισμό κίνησης".
Οδοντωτός κανόνας και αναστολέας
Η αρχή λειτουργίας της συρόμενης πόρτας βασίζεται στη μετάδοση της ροπής του οδοντωτού τροχού του μηχανισμού κίνησης σε γραμμική κίνηση μέσω οδοντωτής μετάδοσης στον οδοντωτό κανόνα του μηχανισμού κίνησης. Οι δύο συνηθέστεροι τύποι οδοντωτών κανόνων είναι:
 |
Νάιλον οδοντωτός κανόνας (ενδεχομένως με χαλύβδινη ενίσχυση) – στερεώνεται στην πόρτα με αυτοδιάτρητες βίδες που περνούν από τις οπές. Ιδανική επιλογή για σχετικά ελαφριές και κοντές πόρτες. Η κίνηση είναι αθόρυβη χάρη στην τριβή μεταξύ του χαλύβδινου οδοντωτού τροχού και του νάιλον κανόνα. |
 |
Χαλύβδινος οδοντωτός κανόνας – στερεώνεται στην πόρτα με συγκόλληση βραχιόνων με σπείρωμα, στους οποίους στη συνέχεια βιδώνεται ο κανόνας. Χρησιμοποιείται για μακρύτερες και βαρύτερες πόρτες. Η κίνηση είναι ελαφρώς πιο θορυβώδης λόγω της τριβής του χαλύβδινου οδοντωτού τροχού πάνω στον χαλύβδινο κανόνα. |
Καθοριστικό είναι ο συντελεστής οδόντωσης του μηχανισμού κίνησης να είναι συμβατός με τον συντελεστή οδόντωσης του οδοντωτού κανόνα. Μηχανισμός κίνησης NICE Road RD400 έχει συντελεστή οδόντωσης 4.
Μετά την τοποθέτηση του οδοντωτού κανόνα, ελέγξτε το διάκενο και ρυθμίστε και τους δύο αναστολείς των τερματικών διακοπτών.
- Σε όλη τη διαδρομή ρυθμίστε διάκενο 1–2 mm μεταξύ του οδοντωτού κανόνα και του πινιόν. Το βάρος του φύλλου δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης.
- Μετακινήστε χειροκίνητα το φύλλο προς τη θέση ανοίγματος, ώστε να μείνει 2–3 cm πριν από τον μηχανικό αναστολέα. Μετακινήστε τη βάση του τερματικού διακόπτη μέχρι να ενεργοποιηθεί και, σύμφωνα με τις οδηγίες του κατασκευαστή, μετακινήστε την τουλάχιστον άλλα 2 cm προς την κατεύθυνση ανοίγματος και στερεώστε την.
- Ρυθμίστε με τον ίδιο τρόπο τη θέση κλεισίματος προς την αντίθετη κατεύθυνση. Οι μηχανικοί αναστολείς της πόρτας πρέπει να παραμείνουν λειτουργικοί.
- Σφίξτε τις στερεώσεις και ελέγξτε ότι η πόρτα κινείται ελεύθερα σε όλη τη διαδρομή. Μόνο τότε πραγματοποιήστε εκμάθηση των τερματικών θέσεων.

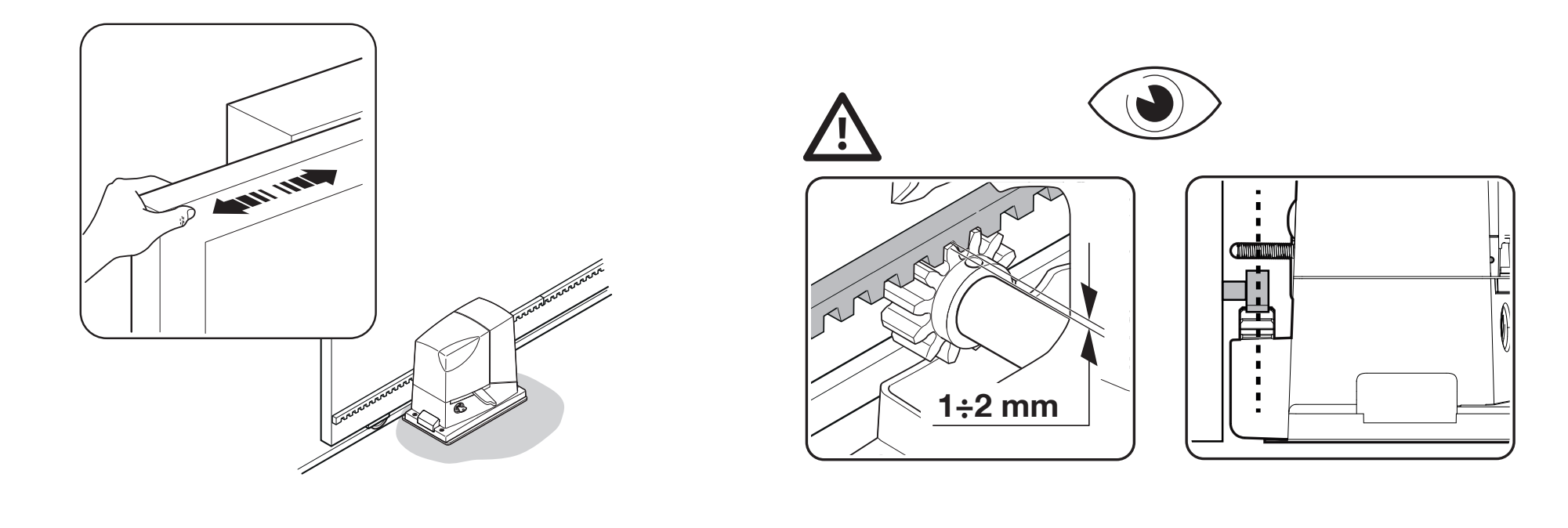

Διάκενο μεταξύ του οδοντωτού κανόνα και του πινιόν RD400.

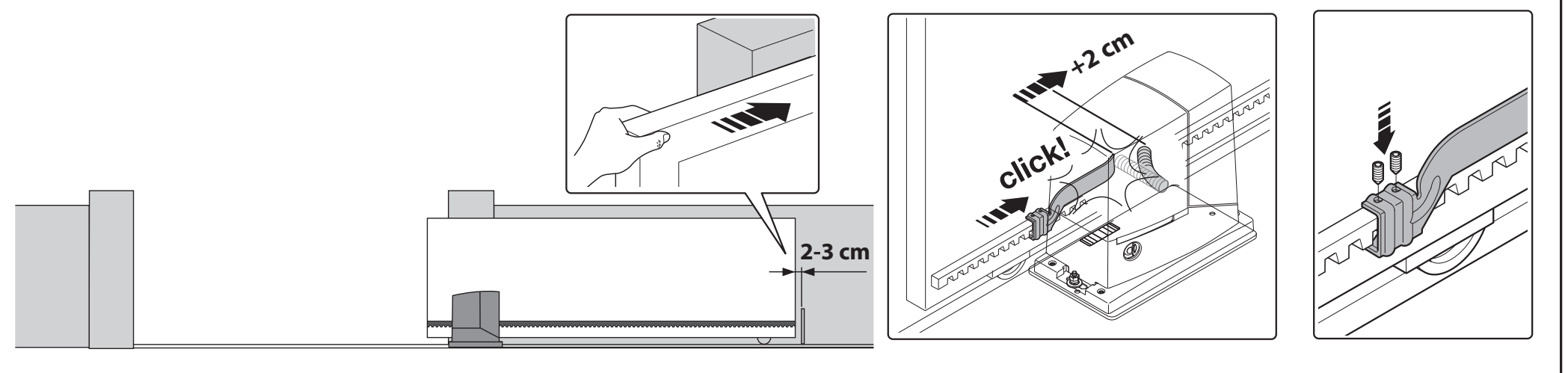

Απόσταση από τον μηχανικό αναστολέα και πρόσθετη μετατόπιση της βάσης μετά την ενεργοποίηση.
Σύνδεση του μηχανισμού κίνησης NICE Road RD400
Η ηλεκτρική σύνδεση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό. Πριν αλλάξετε αγωγούς, αντικαταστήσετε ασφάλειες ή συνδέσετε μονάδες, αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρία και βεβαιωθείτε ότι δεν υπάρχει τάση. Ασφαλίστε την πόρτα ώστε να μην κινηθεί κατά λάθος.
...προς το δίκτυο
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| L | Αγωγός φάσης σύμφωνα με τη σήμανση της κλέμας δικτύου. |
| N | Ουδέτερος αγωγός. |
| PE | Κίτρινος-πράσινος αγωγός προστασίας προς τον ακροδέκτη γείωσης· ο μηχανισμός κίνησης είναι κατηγορίας I και απαιτεί γείωση. |
Αυτή η έκδοση RD400 τροφοδοτείται με 230 V AC, 50/60 Hz. Η παροχή δικτύου δεν πρέπει ποτέ να συνδέεται στους ακροδέκτες χαμηλής τάσης 1–8. Ο ηλεκτρολόγος επιλέγει τις προστασίες, τη διάταξη απομόνωσης και την παροχή σύμφωνα με την εγκατάσταση.
...πρόσθετων συσκευών
Η παρακάτω αρίθμηση βασίζεται στο εγχειρίδιο της πλακέτας RBA4. Η πλακέτα που πωλείται φέρει την ένδειξη RBA4R10· πριν από τη σύνδεση, ελέγξτε την ένδειξη και την περιγραφή των ακροδεκτών στη δική σας πλακέτα και ακολουθήστε το αντίστοιχο εγχειρίδιό της.
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| ANTENNA | Είσοδος κεραίας του ενσωματωμένου δέκτη. Το ομοαξονικό καλώδιο έχει ξεχωριστό κεντρικό αγωγό και θωράκιση, σύμφωνα με το σύμβολο στην πλακέτα. |
| 1–2 / SbS | Βηματική εντολή μέσω επαφής NO χωρίς δυναμικό, για παράδειγμα C–NO διακόπτη NICE EKS. |
| 3–4 / STOP | NO, NC ή 8,2 kΩ, ανάλογα με τη συνδεσμολογία. Ο τύπος καταχωρίζεται κατά την εκμάθηση θέσεων· αν αλλάξει η καταχωρισμένη κατάσταση, ενεργοποιείται STOP με σύντομη αντίστροφη κίνηση. |
| 1–5 / PHOTO | Επαφή NC ασφαλείας των φωτοκυττάρων. Αν ενεργοποιηθεί κατά το κλείσιμο, η πόρτα αντιστρέφει την κίνησή της. |
| 4–6 / PHOTOTEST | Ξεχωριστή τροφοδοσία του TX κατά τη δοκιμή φωτοκυττάρων, έως 100 mA. Το RX παραμένει στους ακροδέκτες 1–4. |
| 7–8 / FLASH | Έξοδος για έναν φάρο NICE ELDC· κατά την κίνηση ανάβει ανά διαστήματα 0,5 s. |
| 1 (+) / 4 (−) – εξαρτήματα | Ακροδέκτης 1 = +24 V DC, ακροδέκτης 4 = 0 V (−/GND). Ανοχή τροφοδοσίας −30 % / +50 %· συνολικό ρεύμα κατανάλωσης εξωτερικών συσκευών έως 100 mA. |
Περισσότερες επαφές STOP NC συνδέονται σε σειρά και περισσότερες NO παράλληλα. Οι ωμικές ακμές ασφαλείας απαιτούν την προβλεπόμενη κλιμακωτή σύνδεση με μία τερματική αντίσταση 8,2 kΩ. Οι είσοδοι ασφαλείας δεν γεφυρώνονται ως λύση σε περίπτωση βλάβης. Μετά την αλλαγή συσκευών πρέπει να επαναληφθούν η εκμάθηση και οι δοκιμές ασφαλείας.
Ασφάλειες του μηχανισμού κίνησης
| Σήμανση | Λειτουργία | Τιμή |
|---|---|---|
| F1 | Ασφάλεια τροφοδοσίας του μηχανισμού κίνησης | T 1 A / 250 V, βραδείας τήξης |
| F2 | Ασφάλεια της μονάδας ελέγχου | T 2 A / 250 V, βραδείας τήξης |
Η F1 προστατεύει την τροφοδοσία του μηχανισμού κίνησης· η F2 προστατεύει τη μονάδα ελέγχου.

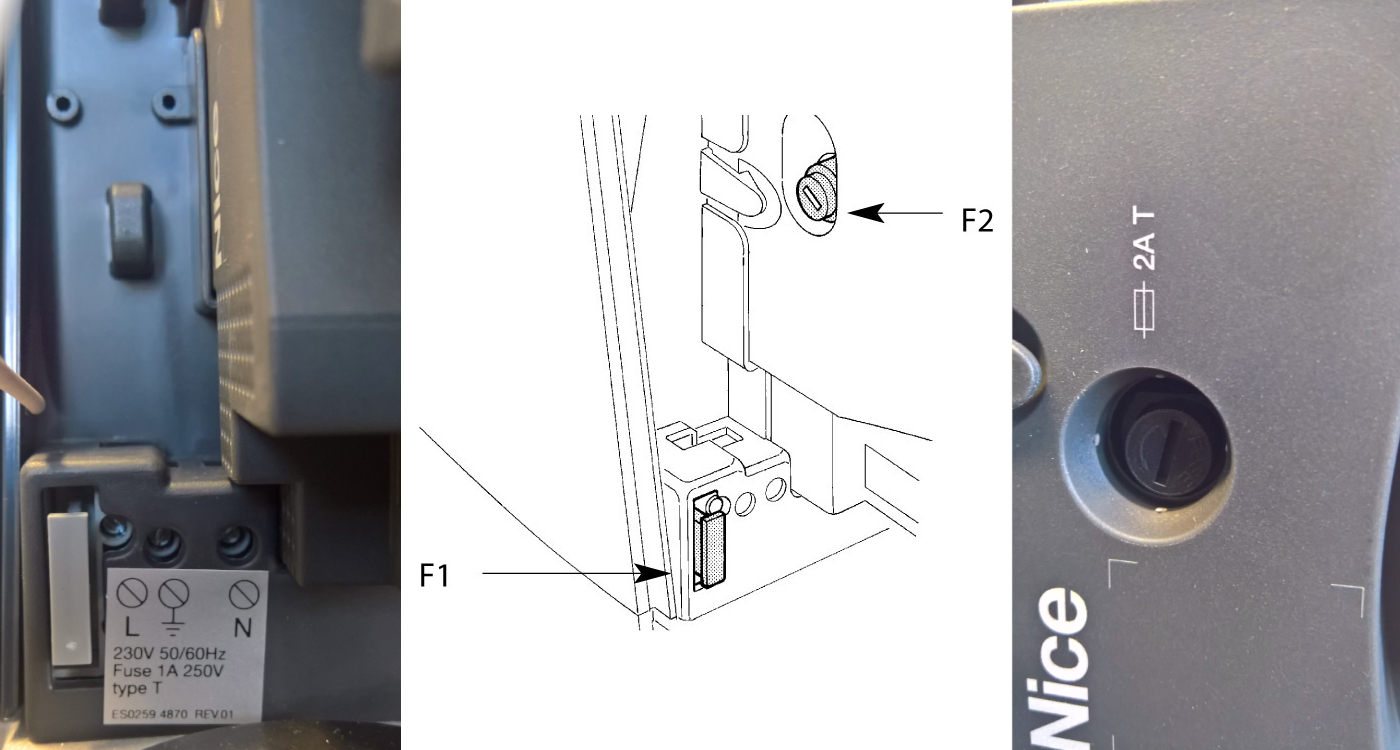

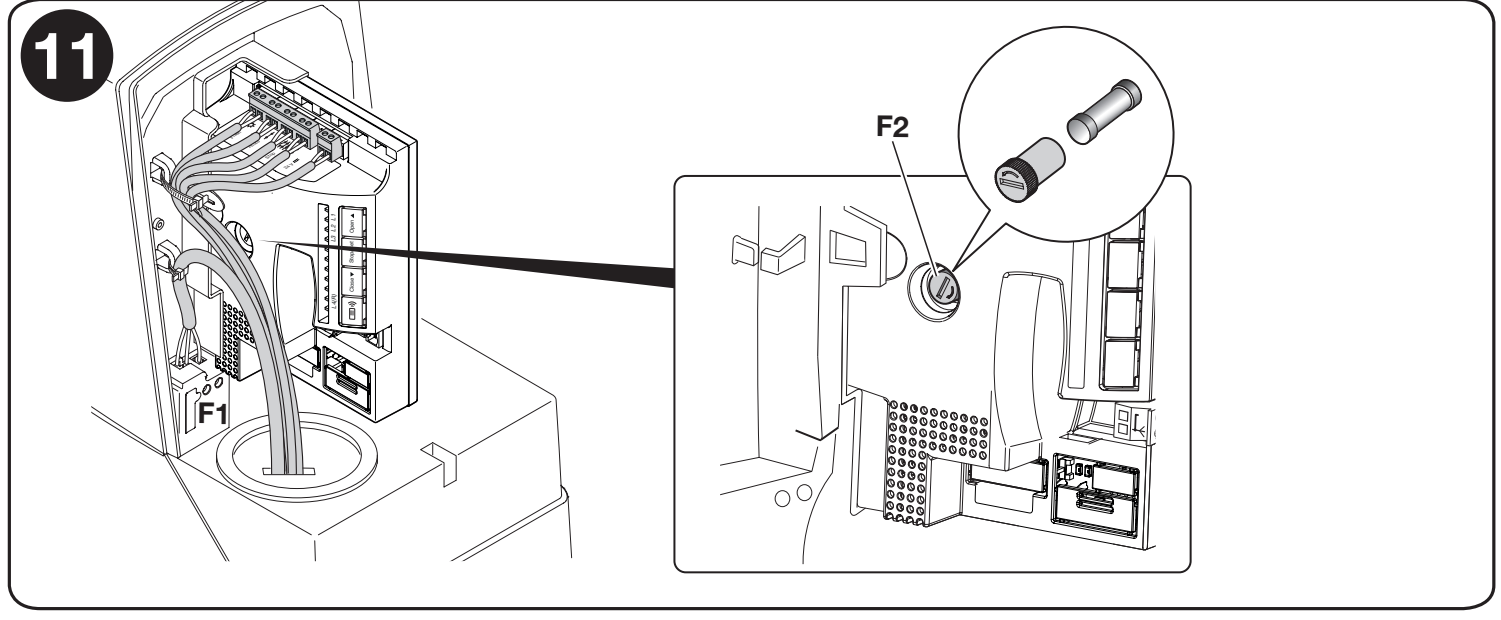

Θέση των ασφαλειών F1 και F2 στον μηχανισμό κίνησης RD400.
Αντικαθιστάτε την ασφάλεια με ασφάλεια ίδιου τύπου μόνο αφού εντοπιστεί η αιτία της βλάβης. Μην αυξάνετε την ονομαστική τιμή και μην παρακάμπτετε την ασφάλεια.

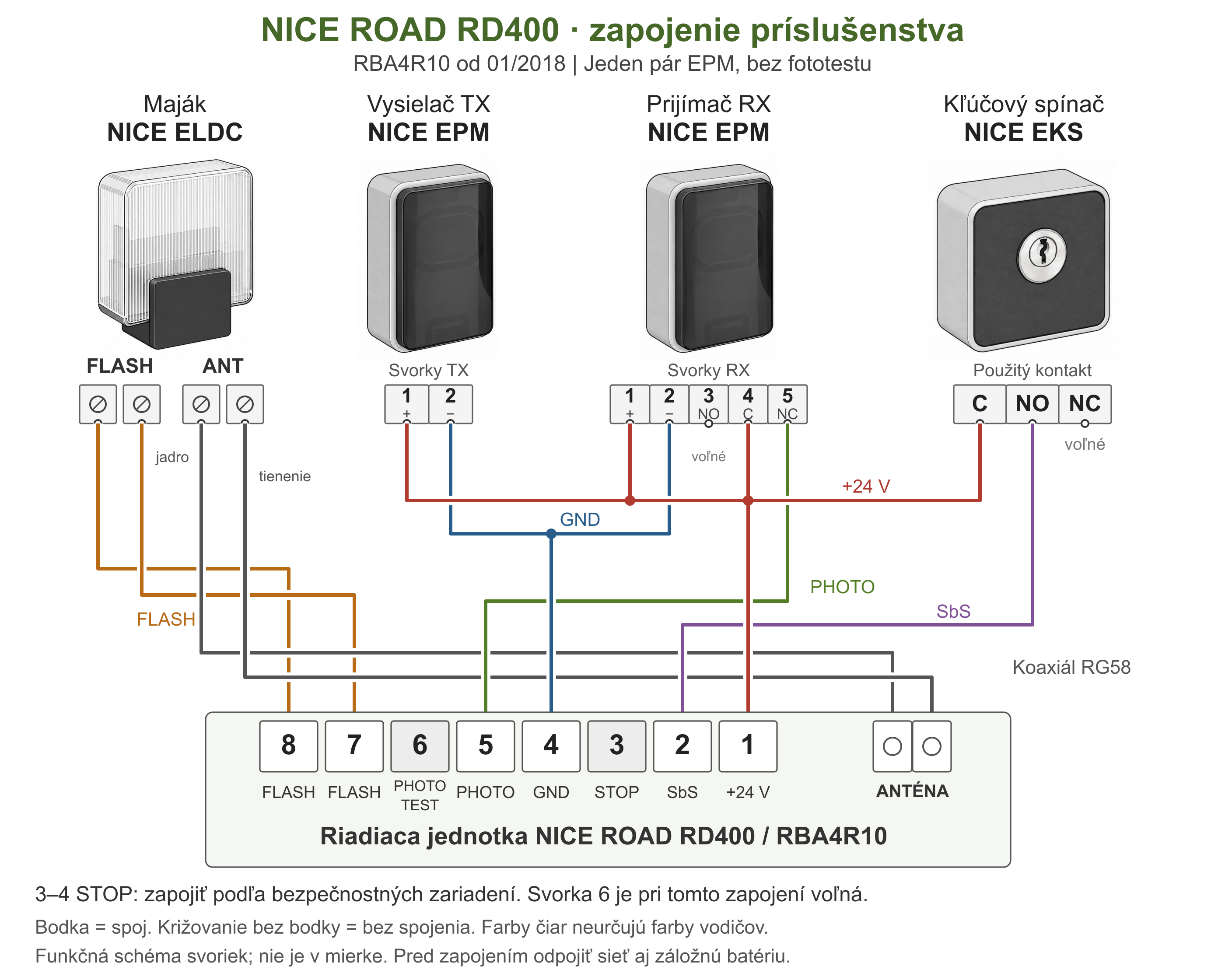

Τυπικό διάγραμμα συνδεσμολογίας:
Τροφοδοσία εξαρτημάτων: ο ακροδέκτης 1 είναι +24 V DC και ο ακροδέκτης 4 είναι 0 V (−/GND), με συνολικό όριο 100 mA. Οι είσοδοι SbS (1–2), STOP (3–4) και PHOTO (1–5) ελέγχονται μέσω επαφών· επομένως ο διακόπτης EKS δεν έχει δικούς του ακροδέκτες +/−. Η έξοδος FLASH για τον φάρο χρησιμοποιεί τους ακροδέκτες 7–8· στο διάγραμμα που παρουσιάζεται ο κατασκευαστής δεν αναφέρει πολικότητα. Κατά τη δοκιμή φωτοκυττάρων, η τροφοδοσία του πομπού TX αλλάζει σύμφωνα με την παρακάτω διαδικασία.
Συνδεσμολογία ενός ζεύγους φωτοκυττάρων ρελέ EPM χωρίς δοκιμή φωτοκυττάρων σύμφωνα με το εγχειρίδιο της μονάδας ελέγχου RBA4. Φάρος ELDC έχει ξεχωριστές συνδέσεις FLASH και κεραίας· ο διακόπτης EKS ελέγχει την είσοδο SbS μέσω της επαφής C–NO. Η τελεία δηλώνει ηλεκτρική σύνδεση· οι διασταυρώσεις χωρίς τελεία δεν συνδέονται. Τα χρώματα των γραμμών διακρίνουν τα κυκλώματα και δεν υποδεικνύουν τα χρώματα των καλωδίων.
| Συσκευή | RD400 / πλακέτα RBA4 |
|---|---|
| ELDC – φάρος | Διπολική σύνδεση FLASH στους ακροδέκτες 7–8. Κεραία με ξεχωριστό ομοαξονικό καλώδιο RG58 στην είσοδο κεραίας: κεντρικός αγωγός και θωράκιση σύμφωνα με τη σήμανση. |
| EPM – πομπός TX | TX 1 (+) → RD400 1· TX 2 (−) → RD400 4. |
| EPM – δέκτης RX | RX 1 (+) και 4 (C) → RD400 1· RX 2 (−) → RD400 4· RX 5 (NC) → RD400 5. Το RX 3 (NO) παραμένει ελεύθερο. |
| EKS – διακόπτης με κλειδί | Μία επαφή: C → RD400 1, NO → RD400 2 (SbS). Οι επαφές NC και η δεύτερη επαφή δεν χρησιμοποιούνται σε αυτή τη συνδεσμολογία. |
| STOP και δοκιμή φωτοκυττάρων | Το STOP μεταξύ 3–4 ρυθμίζεται σύμφωνα με τις διατάξεις ασφαλείας· το διάγραμμα δεν καθορίζει γενική γέφυρα. Ο ακροδέκτης 6 παραμένει αχρησιμοποίητος εδώ. Για συνδεσμολογία με δοκιμή φωτοκυττάρων ακολουθήστε την παρακάτω διαδικασία. |
Φωτοκύτταρα του μηχανισμού κίνησης
Το παράδειγμα αφορά τα NICE EPM: το TX είναι ο πομπός και το RX ο δέκτης. Το EPM έχει TX 1 = +, 2 = − και RX 1 = +, 2 = −, 4 = C, 5 = NC· το RX 3 (NO) δεν χρησιμοποιείται στο κύκλωμα ασφαλείας. Για άλλο τύπο φωτοκυττάρων, ελέγξτε τη δική του αρίθμηση.
Συνδεσμολογία χωρίς λειτουργία δοκιμής φωτοκυττάρων
Ελέγξτε τη συνολική κατανάλωση ρεύματος των φωτοκυττάρων. Η έξοδος 1–4 παρέχει έως 100 mA. Ένα ζεύγος EPM καταναλώνει περίπου 55 mA· δύο ζεύγη χωρίς δοκιμή φωτοκυττάρων θα κατανάλωναν συνολικά περίπου 110 mA και θα υπερέβαιναν αυτό το όριο. Επομένως, η σύνδεση των επαφών NC σε σειρά από μόνη της δεν αρκεί για τη σύνδεση επιπλέον ζεύγους. Η τροφοδοσία πολλών ζευγών πρέπει να σχεδιαστεί από τεχνικό, με βάση την πραγματική κατανάλωσή τους και τα εγχειρίδιά τους.
Και τα δύο φωτοκύτταρα τροφοδοτούνται συνεχώς από τους ακροδέκτες 1–4. Η επαφή ασφαλείας C–NC του δέκτη συνδέεται μεταξύ των ακροδεκτών 1 και 5 της μονάδας ελέγχου.
| Μονάδα ελέγχου | Φωτοκύτταρα EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 και RX 1· επίσης RX 4 (C). |
| RD400 4 (GND) | TX 2 και RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Δεν συνδέεται. |
Η αναφερόμενη αρίθμηση ακολουθεί το εγχειρίδιο της πλακέτας RBA4. Μετά τη σύνδεση, ελέγξτε την ευθυγράμμιση των φωτοκυττάρων και την αντίδραση της πύλης όταν διακόπτεται η δέσμη.
Συνδεσμολογία με λειτουργία δοκιμής φωτοκυττάρων
Κατά τη δοκιμή φωτοκυττάρων, η τροφοδοσία του πομπού αλλάζει: Το TX 1 (+) συνδέεται στον ακροδέκτη 6 (έξοδος PHOTOTEST με διακοπτόμενη τροφοδοσία) και το TX 2 (−) στον ακροδέκτη 4 (0 V/GND). Ο δέκτης RX εξακολουθεί να τροφοδοτείται συνεχώς από τους ακροδέκτες 1 (+24 V DC) και 4 (−/GND)· η επαφή C–NC του συνδέεται μεταξύ των ακροδεκτών 1 και 5, όπως και στη συνδεσμολογία χωρίς δοκιμή φωτοκυττάρων. Η έξοδος PHOTOTEST έχει όριο 100 mA. Πριν από την κίνηση ελέγχεται η απόκριση του κυκλώματος ασφαλείας.
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (ελεγχόμενη έξοδος PHOTOTEST)· TX 2 (−) → RD400 4 (0 V/GND). Έως 100 mA στην έξοδο PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Η λειτουργία των συνδεδεμένων διατάξεων ασφαλείας αναγνωρίζεται κατά την εκμάθηση των θέσεων. Μετά την αλλαγή της καλωδίωσης, επαναλάβετε την εκμάθηση και βεβαιωθείτε ότι η κίνηση δεν ξεκινά όταν η δοκιμή αποτυγχάνει.
Η χρήση φωτοδοκιμής με NICE EPM δεν επιβεβαιώνεται με σαφήνεια στα διαθέσιμα εγχειρίδια. Το εγχειρίδιο RD400 απαιτεί να ενεργοποιηθεί ο συγχρονισμός κατά τη φωτοδοκιμή σύμφωνα με τις οδηγίες των φωτοκυττάρων· ωστόσο, το εγχειρίδιο EPM περιγράφει τη γέφυρα SYNC για πολλαπλά ζεύγη που τροφοδοτούνται με εναλλασσόμενο ρεύμα, ενώ το RD400 τροφοδοτεί τον πομπό με συνεχές ρεύμα. Ο πίνακας παραθέτει τους ακροδέκτες σύμφωνα με το εγχειρίδιο RD400 και όχι επιβεβαιωμένη ρύθμιση SYNC για το EPM. Πριν χρησιμοποιήσετε αυτόν τον συνδυασμό, ζητήστε επιβεβαίωση από τη NICE ή τον προμηθευτή. Η έξοδος 1–4 του RD400 έχει όριο 100 mA.
Επιλογή κατεύθυνσης κίνησης της συρόμενης πόρτας
Καθορίστε την κατεύθυνση κοιτάζοντας από την πλευρά του μηχανισμού κίνησης προς την πόρτα. Για άνοιγμα προς τα αριστερά, ρυθμίστε τον διακόπτη αριστερά· για άνοιγμα προς τα δεξιά, ρυθμίστε τον δεξιά.

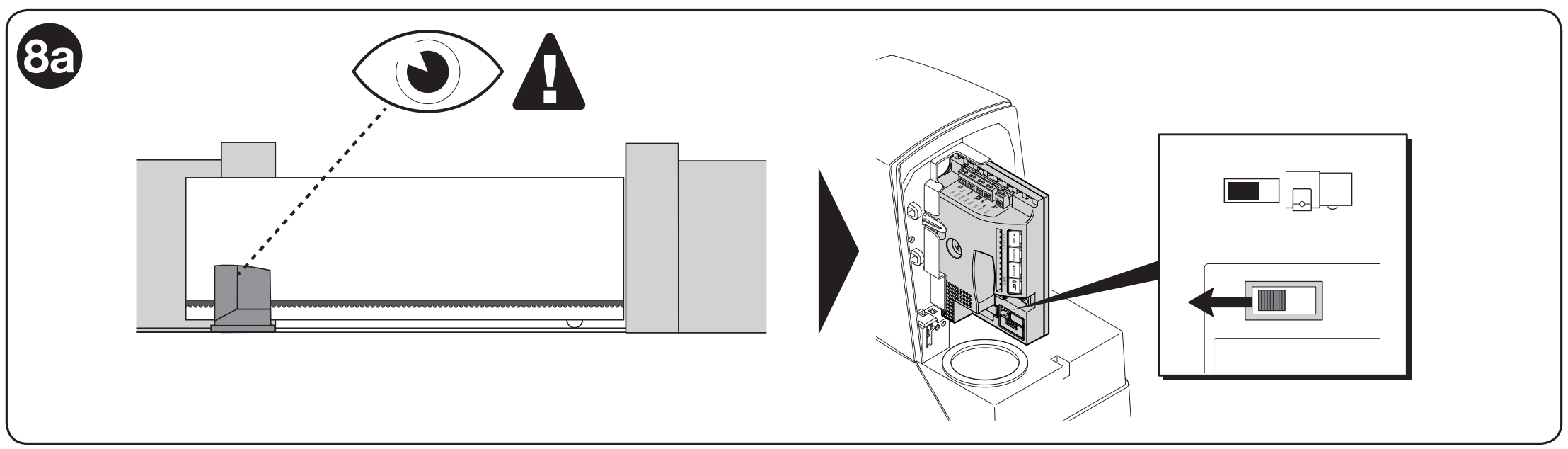

Άνοιγμα προς τα αριστερά, θέα από την πλευρά του μηχανισμού κίνησης.

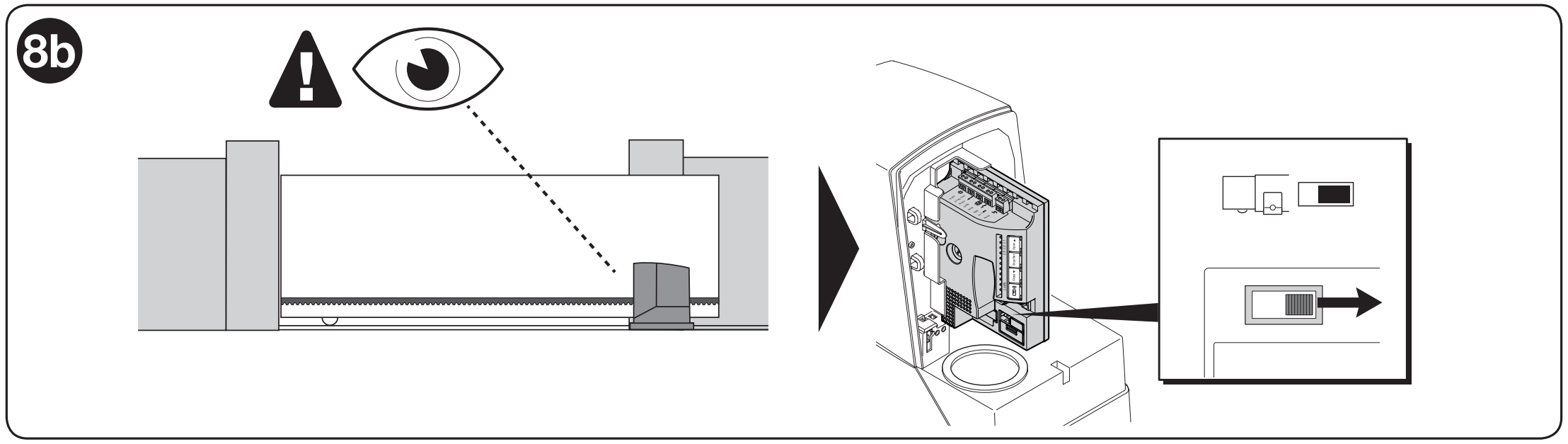

Άνοιγμα προς τα δεξιά, θέα από την πλευρά του μηχανισμού κίνησης.
Μην αλλάζετε τη θέση του διακόπτη κατά την κίνηση. Πριν επέμβετε στον μηχανισμό κίνησης με ανοιχτό το κάλυμμα, αποσυνδέστε την τροφοδοσία· μετά την αλλαγή κατεύθυνσης, ελέγξτε ξανά την εκμάθηση των θέσεων.
Εκμάθηση του μήκους του φύλλου της πόρτας
Η εκμάθηση ανιχνεύει τις τερματικές θέσεις, τη σύνδεση STOP και τη λειτουργία της φωτοδοκιμής. Επαναλάβετε τη διαδικασία μετά από αλλαγή των στοπ ή των διατάξεων ασφαλείας. Η περιοχή κίνησης πρέπει να παραμένει ελεύθερη.

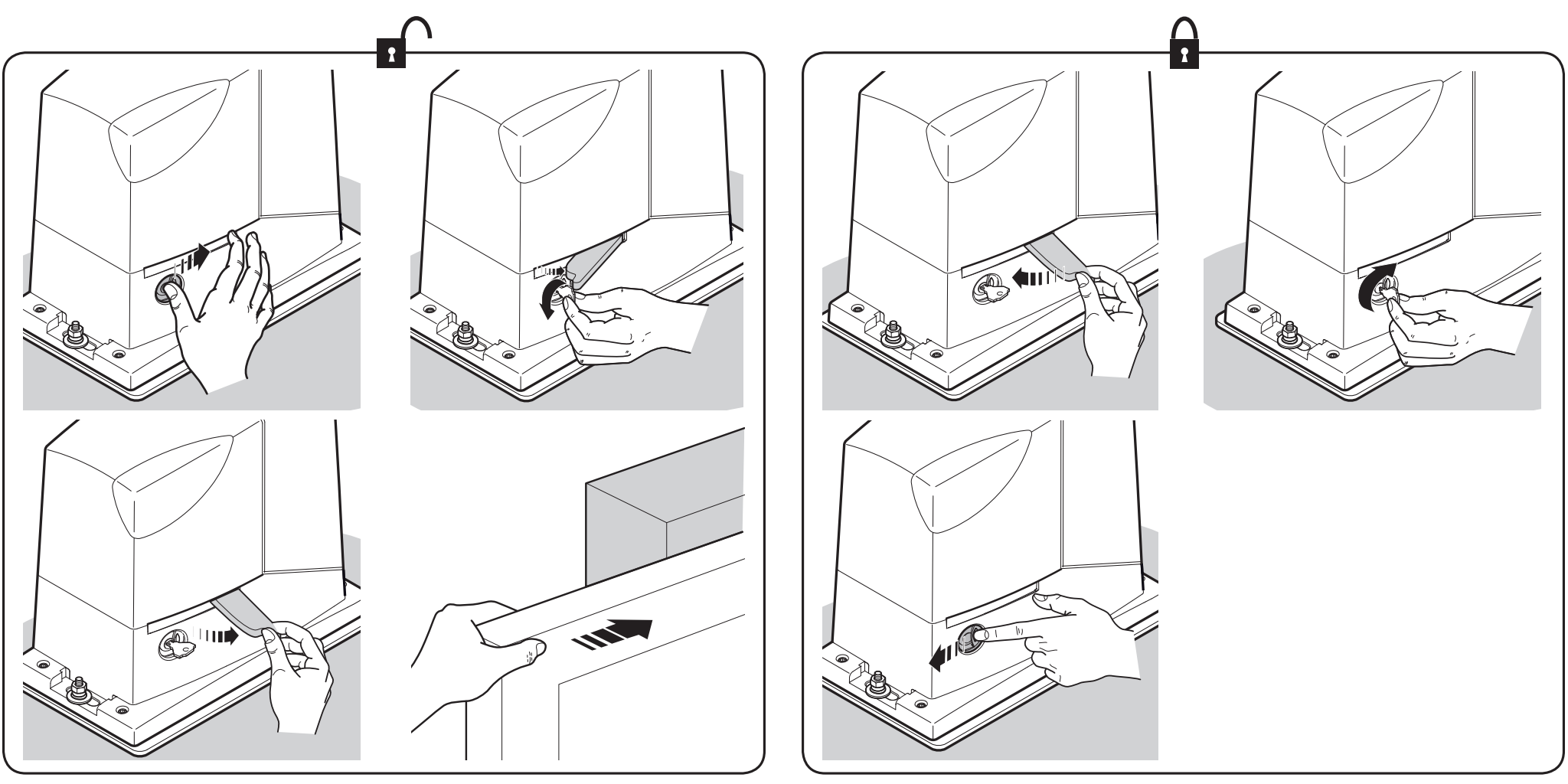

- Απασφαλίστε τον μηχανισμό κίνησης, μετακινήστε την πόρτα περίπου στο μέσο της διαδρομής και ασφαλίστε την ξανά μηχανικά. Ελέγξτε τον διακόπτη κατεύθυνσης.
- Ενεργοποιήστε την τροφοδοσία. Σε κατάσταση αναμονής, ο κινητήρας είναι ακίνητος, η πράσινη λυχνία LED OK αναβοσβήνει περίπου μία φορά το δευτερόλεπτο και ο φάρος είναι σβηστός.
- Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Close + Stop/Set· μόλις αρχίσει η κίνηση, μετά από περίπου 3 δευτερόλεπτα, αφήστε τα κουμπιά.
- Η πρώτη κίνηση πρέπει να είναι το κλείσιμο. Αν η πόρτα ανοίγει, διακόψτε την εκμάθηση με το κουμπί Stop/Set, αποσυνδέστε την τροφοδοσία και ελέγξτε την κατεύθυνση.
- Αφήστε τον κύκλο να ολοκληρωθεί κλείσιμο → άνοιγμα → κλείσιμο. Κατά την εκμάθηση αναβοσβήνουν οι L2 και L3.
- Μετά την ολοκλήρωση της εκμάθησης, δώστε εντολή SbS για πλήρες άνοιγμα και στη συνέχεια άλλη μία εντολή για πλήρες κλείσιμο. Κατά τη δοκιμαστική αυτή διαδρομή, ελέγξτε την επιβράδυνση περίπου 30–50 cm πριν από τους τερματικούς διακόπτες και τη στάση 2–3 cm πριν από τα μηχανικά στοπ.
Αν οι L2 και L3 συνεχίζουν να αναβοσβήνουν μετά την εκμάθηση, η διαδικασία δεν ολοκληρώθηκε με επιτυχία. Ελέγξτε την καλωδίωση και τη διάγνωση, διορθώστε την αιτία και επαναλάβετε την εκμάθηση.
Προγραμματισμός του μηχανισμού κίνησης
Ο μηχανισμός κίνησης Road επιτρέπει τον προγραμματισμό πολλών λειτουργιών, είτε με ενεργοποίηση/απενεργοποίηση μιας λειτουργίας μέσω προγραμματισμού επιπέδου I., είτε με ρύθμιση της προεπιλεγμένης παραμέτρου μέσω προγραμματισμού επιπέδου II.
Η πλακέτα διαθέτει τέσσερα κουμπιά και τέσσερις λυχνίες LED προγραμματισμού. Σε αυτή τη γενιά, η είσοδος στη λειτουργία προγραμματισμού γίνεται κρατώντας πατημένο το Set για περίπου 3 δευτερόλεπτα.
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| Open ▲ | Άνοιγμα· στο μενού, μετακίνηση της επιλογής προς τα πάνω. |
| Stop/Set | Διακοπή· αν το κρατήσετε πατημένο για περίπου 3 s, ανοίγει το μενού. |
| Close ▼ | Κλείσιμο· στο μενού, μετακίνηση της επιλογής προς τα κάτω. |
| Radio | Αποθήκευση και διαγραφή τηλεχειριστηρίων, ένδειξη μέσω της λυχνίας LED L4(R). |

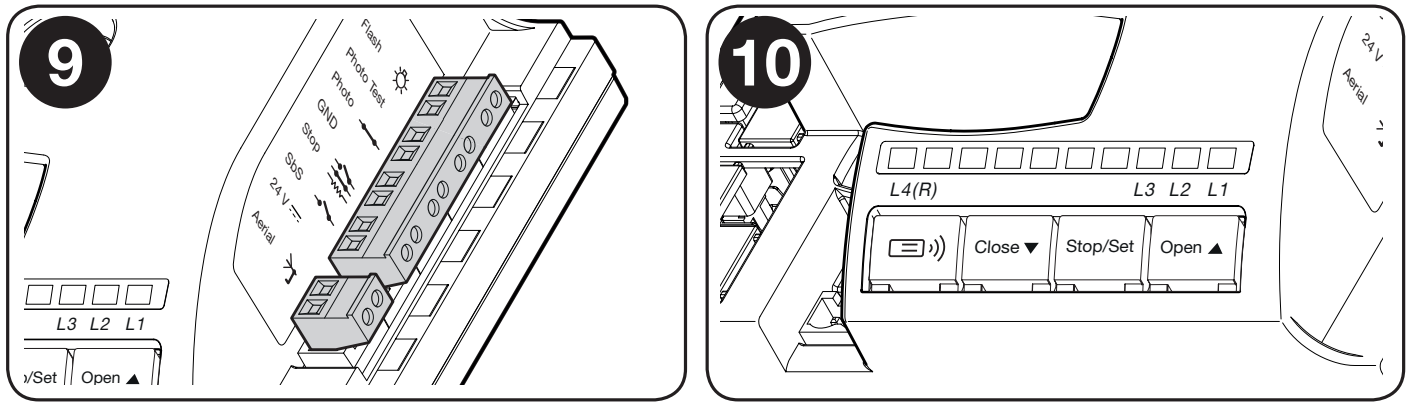

Κουμπιά και λυχνίες LED της πλακέτας. Η L4(R) ανήκει στον ραδιοφωνικό δέκτη.
Προγραμματισμός επιπέδου I.
Η αρχική κατάσταση και των τριών λειτουργιών επιπέδου I είναι OFF. Σύντομο αναβόσβημα κατά την επιλογή σημαίνει OFF, ενώ παρατεταμένο αναβόσβημα σημαίνει ON.
- Κρατήστε πατημένο το Set για περίπου 3 s και αφήστε το όταν αναβοσβήσει η L1.
- Επιλέξτε τη λυχνία LED της λειτουργίας με τα Open / Close.
- Πατήστε σύντομα το Set για εναλλαγή μεταξύ OFF / ON. Αν χρειάζεται, προσαρμόστε και άλλη λειτουργία.
- Αν δεν πατηθεί κανένα κουμπί για 10 s, ο προγραμματισμός τερματίζεται και οι αλλαγές αποθηκεύονται.
Κατάλογος προγραμματιζόμενων λειτουργιών ενεργοποίησης/απενεργοποίησης:
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| L1 – διάρκεια επιβράδυνσης | OFF = σύντομη επιβράδυνση· ON = παρατεταμένη. |
| L2 – ταχύτητα | OFF = αργή· ON = γρήγορη. |
| L3 – αυτόματο κλείσιμο | OFF = απενεργοποιημένο· ON = ενεργοποιημένο. Ο χρόνος παύσης επιλέγεται στο επίπεδο II· εργοστασιακή ρύθμιση 30 s. |
Προγραμματισμός επιπέδου II.
Το επίπεδο II ρυθμίζει την τιμή μιας παραμέτρου. Η επιλογή παραμέτρου και η επιλογή της τιμής της χρησιμοποιούν τις ίδιες λυχνίες LED σε δύο διαδοχικά βήματα.
- Κρατήστε πατημένο το Set για περίπου 3 s και αφήστε το όταν αναβοσβήσει η L1.
- Επιλέξτε με τα Open / Close την παράμετρο L1, L2 ή L3.
- Κρατήστε πατημένο το Set. Μετά από περίπου 3 s ανάβει η λυχνία LED της τρέχουσας τιμής.
- Συνεχίστε να κρατάτε πατημένο το Set και επιλέξτε νέα τιμή με τα Open / Close· στη συνέχεια αφήστε το Set.
- Αν δεν πατηθεί κανένα κουμπί για 10 s, το μενού τερματίζεται.
Κατάλογος προγραμματιζόμενων λειτουργιών με ρυθμιζόμενες τιμές:
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| L1 – ισχύς κινητήρα | L1 χαμηλή· L2 μεσαία· L3 υψηλή (εργοστασιακή ρύθμιση). |
| L2 – διαδοχική λειτουργία SbS | L1 άνοιγμα–διακοπή–κλείσιμο–άνοιγμα (εργοστασιακή ρύθμιση)· L2 άνοιγμα–διακοπή–κλείσιμο–διακοπή· L3 λειτουργία πολυκατοικίας. |
| L3 – χρόνος παύσης | L1 15 s· L2 30 s (εργοστασιακή ρύθμιση)· L3 60 s. Ισχύει όταν είναι ενεργοποιημένο το αυτόματο κλείσιμο. |
Μην χρησιμοποιείτε την αυξημένη ισχύ ως υποκατάστατο της αποκατάστασης της μηχανικής αντίστασης της πόρτας. Μετά την αλλαγή της ισχύος, πρέπει να επαναληφθούν οι σχετικές μετρήσεις και οι δοκιμές ασφαλείας.
Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| Τροφοδοσία βοηθητικών συσκευών | Μεταξύ των 1 (+) και 4 (GND), 24 V DC με ανοχή −30 % / +50 %, συνολικά έως 100 mA. |
| Επαφή ελέγχου | Ανεξάρτητη ξηρή επαφή NO στους ακροδέκτες 1–2 (SbS). Δεν εφαρμόζεται εξωτερική τάση στην είσοδο. |
Ειδικές λειτουργίες του μηχανισμού κίνησης
Μόνιμα ανοιχτή πόρτα
Αν η εντολή SbS διαρκεί περισσότερο από 3 δευτερόλεπτα, ενεργοποιεί το άνοιγμα ανεξάρτητα από την καθορισμένη ακολουθία λειτουργίας. Μπορεί να χρησιμοποιηθεί με κατάλληλη χρονοεπαφή για να διατηρείται η πόρτα ανοιχτή σε καθορισμένο χρονικό διάστημα.
Αναγκαστική κίνηση
Σε περίπτωση βλάβης διάταξης ασφαλείας, ο κατασκευαστής περιγράφει κίνηση έκτακτης ανάγκης με το χειριστήριο πατημένο συνεχώς. Χρησιμοποιήστε τη μόνο όταν έχετε άμεση οπτική επαφή με την πόρτα, ο χώρος είναι ελεύθερος και δεν κινδυνεύουν άτομα. Η βλάβη πρέπει να επισκευαστεί το συντομότερο δυνατό.
- Δώστε εντολή. Αν η κίνηση δεν ξεκινήσει λόγω ενεργοποίησης διάταξης ασφαλείας που εμποδίζει τη λειτουργία, επαναλάβετε την εντολή εντός 3 s και κρατήστε την πατημένη.
- Μετά από περίπου 2 s, η πύλη θα αρχίσει να κινείται μόνο όσο κρατάτε πατημένη την εντολή.
- Αφήνοντας το χειριστήριο, σταματάτε αμέσως την πύλη. Αυτή η λειτουργία δεν υποκαθιστά την επισκευή των στοιχείων ασφαλείας.
Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης
Αν αυτά τα βήματα δεν σας βοήθησαν, επικοινωνήστε με την τεχνική υποστήριξη για μηχανισμούς κίνησης NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση ή σε περίπτωση βλάβης του μηχανισμού κίνησης, μπορεί να προκύψουν, για παράδειγμα, οι ακόλουθες καταστάσεις:
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| Το τηλεχειριστήριο δεν ανάβει | Ελέγξτε την μπαταρία του. |
| Το τηλεχειριστήριο ανάβει, αλλά η πύλη δεν ανταποκρίνεται | Ελέγξτε αν το τηλεχειριστήριο έχει αποθηκευτεί σωστά και το πρωτόκολλό του, την κεραία και τυχόν μπλοκάρισμα της μνήμης. |
| Η λυχνία LED OK δεν ανάβει | Ηλεκτρολόγος θα ελέγξει την τροφοδοσία και τις ασφάλειες αφού απομονώσει με ασφάλεια την παροχή. |
| Η εντολή λαμβάνεται, αλλά η κίνηση δεν ξεκινά | Καταγράψτε τις κόκκινες αναλαμπές OK ή τη σειρά αναλαμπών του φάρου· ελέγξτε τα PHOTO, STOP και τις ενεργές εντολές. |
| Η κίνηση αντιστρέφεται αμέσως | Ελέγξτε για εμπόδιο, τριβή, κρεμαγιέρα και τερματικό διακόπτη. Η δύναμη ρυθμίζεται μόνο αφού ελεγχθεί ο μηχανισμός και επαληθευτεί εκ νέου η ασφάλεια. |
Διάγνωση μέσω των αναλαμπών του φάρου
Κατά την κανονική λειτουργία, ο φάρος αναβοσβήνει ανά 0,5 s. Σε περίπτωση βλάβης, μετρήστε τις αναλαμπές σε κάθε σειρά, οι οποίες χωρίζονται από παύση περίπου ενός δευτερολέπτου. Οι ίδιες βλάβες υποδεικνύονται από την κόκκινη λυχνία LED OK.
| Αριθμός αναλαμπών | Σημασία και έλεγχος |
|---|---|
| 2 | Το φωτοκύτταρο εμποδίζει την κίνηση. Ελέγξτε για εμπόδιο, την ευθυγράμμιση, την τροφοδοσία και την επαφή ασφαλείας. |
| 3 | Ενεργοποίηση του περιοριστή δύναμης. Εντοπίστε την αιτία της υπερβολικής τριβής ή τυχόν εμπόδιο. |
| 4 | Ενεργοποίηση του STOP. Ελέγξτε τη διάταξη ασφαλείας και την καλωδίωση. |
| 5 | Σφάλμα εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 s· αν το πρόβλημα παραμένει, τεχνικός θα εκτελέσει επαναφορά και νέα εκμάθηση. |
| 6 | Υπέρβαση του κύκλου λειτουργίας. Αφήστε τον μηχανισμό κίνησης να ξεκουραστεί για λίγα λεπτά. |
| 7 | Εσωτερική ηλεκτρική βλάβη. Τεχνικός θα αποσυνδέσει όλες τις πηγές τροφοδοσίας για μερικά δευτερόλεπτα· αν το πρόβλημα επαναληφθεί, θα ελέγξει την πλακέτα και την καλωδίωση του κινητήρα. |
| 8 | Υπάρχει ήδη άλλη συνεχής εντολή. Ελέγξτε το κουμπί, το ρελέ ή τον χρονοδιακόπτη. |
| 10 | Υπέρβαση του χρόνου κίνησης ή απουσία τροφοδοσίας του κινητήρα κατά την εκμάθηση. Ελέγξτε τον μηχανισμό, τον χρόνο κίνησης και τη σωστή τοποθέτηση της πλακέτας στη βάση. |
Διάγνωση μέσω των αναλαμπών των λυχνιών LED
Σε αυτή την πλακέτα υπάρχει η λυχνία LED OK, όχι η BlueBUS. Η κατάσταση της εισόδου ασφαλείας υποδεικνύεται από τη λυχνία STOP· οι ρυθμίσεις και το ραδιόφωνο υποδεικνύονται από τις λυχνίες LED L1, L2, L3, L4(R). Η θέση τους φαίνεται στην εικόνα των κουμπιών.
Οριζόντιες λυχνίες LED OK, STOP
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| OK – πράσινη, μία φορά το δευτερόλεπτο | Κανονική λειτουργία. |
| OK – 2 γρήγορες πράσινες αναλαμπές | Αλλαγή εισόδου ή λήψη εντολής. |
| OK – κόκκινη σειρά αναλαμπών | Βλάβη σύμφωνα με τον πίνακα αναλαμπών. |
| OK – σταθερά αναμμένη πράσινη ή κόκκινη | Κατάσταση βλάβης· αν επαναληφθεί μετά την αποσύνδεση και τον έλεγχο, απαιτείται σέρβις. |
| OK – σβηστή | Ελέγξτε την τροφοδοσία και τις ασφάλειες. |
| Η STOP είναι αναμμένη / σβηστή | Αναμμένη: η κατάσταση της εισόδου είναι κανονική. Σβηστή: έχει ενεργοποιηθεί η STOP· ελέγξτε τη διάταξη και την αποθηκευμένη κατάστασή της. |
Λυχνίες LED L1–L4(R) δίπλα στα κουμπιά
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| L1 | Σβηστή = σύντομη επιβράδυνση, αναμμένη = μεγάλη. |
| L2 | Σβηστή = χαμηλή ταχύτητα, αναμμένη = υψηλή. |
| L3 | Σβηστή = το αυτόματο κλείσιμο είναι απενεργοποιημένο, αναμμένη = ενεργοποιημένο. |
| Οι L1 + L2 + L3 αναβοσβήνουν | Απαιτείται εκμάθηση θέσεων· κατά τον προγραμματισμό, ακολουθήστε την αντίστοιχη διαδικασία. |
| Η L4(R) είναι αναμμένη | Κατά την κανονική λειτουργία, έγινε λήψη μη αποθηκευμένου ραδιοκωδικού. |
| Η L4(R) αναβοσβήνει | Γίνεται αποθήκευση ή διαγραφή τηλεχειριστηρίων. |
Χειροκίνητη απασφάλιση του μηχανισμού κίνησης NICE Road RD400
Σε περίπτωση διακοπής ρεύματος ή βλάβης, το RD400 μπορεί να απασφαλιστεί με το παρεχόμενο κλειδί και η πύλη να κινηθεί χειροκίνητα. Προηγουμένως, αποτρέψτε την ακούσια κίνηση και αποσυνδέστε τις πηγές τροφοδοσίας. Αν το φύλλο κινηθεί μόνο του ή σκαλώνει μετά την απασφάλιση, χρειάζεται επισκευή.
Το αριστερό μέρος της εικόνας δείχνει την απασφάλιση και το δεξί την επανασφάλιση του RD400.
- Ανοίξτε το κάλυμμα της κλειδαριάς, εισαγάγετε και περιστρέψτε το κλειδί· ανασηκώστε τη λαβή απασφάλισης όπως φαίνεται στην εικόνα.
- Μετακινήστε την πύλη αργά με το χέρι και με έλεγχο.
- Για να ασφαλίσετε ξανά, κλείστε τη λαβή, περιστρέψτε και αφαιρέστε το κλειδί και κλείστε το κάλυμμα. Ελέγξτε την εμπλοκή του μηχανισμού πριν από την αυτόματη λειτουργία.
Τεχνικά χαρακτηριστικά του μηχανισμού κίνησης NICE Road RD400
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| Χρήση / όρια | Συρόμενες αυλόπορτες κατοικιών, έως 400 kg και 8 m ανάλογα με τον κύκλο λειτουργίας. |
| Κινητήρας / τροφοδοσία | Ηλεκτρομηχανικός μηχανισμός κίνησης με ενσωματωμένη μονάδα ελέγχου· τροφοδοσία δικτύου RD400 230 V AC, 50/60 Hz. Το RD400/V1 είναι έκδοση με διαφορετική τάση. |
| Μέγ. ισχύς εισόδου / ρεύμα | 210 W / 1,1 A. |
| Ροπή | Εκκίνησης 12 Nm (400 N)· ονομαστική 5 Nm (167 N). |
| Ταχύτητα | Χωρίς φορτίο 0,13 ή 0,25 m/s· στην ονομαστική ροπή 0,16 m/s. |
| Οδόντωση | Z15, μονάδα 4, βήμα 12,5 mm, διάμετρος κύκλου βήματος 60 mm. |
| Λειτουργία | Μέγ. 50 κύκλοι ημερησίως, συνεχής λειτουργία έως 9 min· στη συνέχεια ισχύει περιορισμός ανάλογα με το μήκος και το βάρος. |
| Ασφάλειες / προστασία | F1 T 1 A / 250 V· F2 T 2 A / 250 V· κλάση I, προστατευτική γείωση. |
| Φάρος / μπαταρία | Ένας NICE ELDC· προαιρετικά NICE PS124. |
| Λειτουργίες | 3 λειτουργίες ON/OFF και 3 ρυθμιζόμενες παράμετροι. Εκμάθηση STOP και θέσεων. |
| Περιβάλλον | −20 έως +55 °C· IP44. |
| Διαστάσεις / βάρος | 330 × 195 × 277 mm· 8 kg. |
Τεχνικά χαρακτηριστικά του ενσωματωμένου ραδιοδέκτη του μηχανισμού NICE Road RD400
| Στοιχείο | Σημασία / διαδικασία |
|---|---|
| Δέκτης | Ενσωματωμένος, 4 εντολές, 433,92 MHz. |
| Πρωτόκολλα | FloR, O-Code, Smilo. Το πρώτο τηλεχειριστήριο που αποθηκεύεται καθορίζει την οικογένεια των επόμενων. |
| Μνήμη | Για την πλακέτα RBA4, έως 100 τηλεχειριστήρια κατά την αποθήκευση στη λειτουργία I· η χωρητικότητα της RBA4R10 πρέπει να επιβεβαιωθεί από το δικό της εγχειρίδιο. |
| Κεραία / ευαισθησία | 52 Ω, RG58 ή αντίστοιχο καλώδιο· ευαισθησία καλύτερη από 0,5 µV. |
| Εμβέλεια | Ο κατασκευαστής αναφέρει 100–150 m· επηρεάζεται από εμπόδια, παρεμβολές και τη θέση της κεραίας. |
| Θερμοκρασία | −20 έως +55 °C. |
Αποθήκευση τηλεχειριστηρίων
Η διαδικασία αφορά τον ενσωματωμένο δέκτη της πλακέτας RBA4, γενιάς τεσσάρων κουμπιών. Πριν από τη χρήση με την RBA4R10, επιβεβαιώστε ότι αντιστοιχούν τα κουμπιά και οι λειτουργίες. Επιλέξτε τηλεχειριστήριο με υποστηριζόμενο πρωτόκολλο, για παράδειγμα NICE ON2E ή NICE FLO2RE, ανάλογα με την οικογένεια που χρησιμοποιείται. Η σύζευξη δεν απαιτεί διαγραφή της διαδρομής της πύλης.
Λειτουργία I – ολόκληρο το τηλεχειριστήριο
- Κρατήστε πατημένο το Radio για τουλάχιστον 5 s και αφήστε το όταν ανάψει η λυχνία LED L4(R).
- Εντός 10 s, κρατήστε πατημένο το πρώτο κουμπί του τηλεχειριστηρίου για τουλάχιστον 5 s και αφήστε το.
- Τρεις αναλαμπές της L4(R) επιβεβαιώνουν την αποθήκευση. Αν δεν γίνει άλλη αποθήκευση, η λειτουργία τερματίζεται μετά από 10 s.
T1 = SbS, T2 = διέλευση πεζών, T3 = άνοιγμα, T4 = κλείσιμο· το τηλεχειριστήριο δύο κουμπιών διαθέτει μόνο τα T1 και T2.
Λειτουργία II – ένα κουμπί
- Πατήστε στιγμιαία το Radio 1× για SbS, 2× για διέλευση πεζών, 3× για άνοιγμα ή 4× για κλείσιμο.
- Ελέγξτε ότι αναβοσβήνει ο αντίστοιχος αριθμός της L4(R).
- Εντός 10 s, κρατήστε πατημένο το επιθυμητό κουμπί του τηλεχειριστηρίου για τουλάχιστον 3 s· τρεις αναλαμπές επιβεβαιώνουν την αποθήκευση.
Συγκρίνετε τους άλλους δέκτες και τις διαδικασίες στον οδηγό σύζευξης τηλεχειριστηρίων NICE. Αν δεν είναι δυνατή η αποθήκευση του τηλεχειριστηρίου, ελέγξτε επίσης αν είναι κλειδωμένη η μνήμη ραδιοσυχνοτήτων.
Επαναφορά της μονάδας ελέγχου
Η επαναφορά χρησιμοποιείται για τη συνειδητή διαγραφή των ρυθμίσεων και όχι ως υποχρεωτικό πρώτο βήμα. Με τον κινητήρα σταματημένο, κρατήστε πατημένα τα Open + Close για περίπου 3 s. Όταν ανάψουν όλες οι λυχνίες LED, αφήστε τα κουμπιά. Όταν ολοκληρωθεί η διαδικασία, αναβοσβήνουν οι L1, L2 και L3. Πρέπει να επαναλάβετε την εκμάθηση θέσεων, τις ρυθμίσεις και τους ελέγχους ασφαλείας. Τα αποθηκευμένα τηλεχειριστήρια δεν διαγράφονται με αυτή τη διαδικασία.
Εφεδρική μπαταρία και διασύνδεση σέρβις
Για το RD400 αυτής της γενιάς προβλέπεται η προαιρετική μπαταρία NICE PS124 χωρητικότητας 1,2 Ah και με ενσωματωμένη φόρτιση. Συνδέεται μόνο αφού ολοκληρωθούν η εγκατάσταση και ο προγραμματισμός και με την παροχή ρεύματος αποσυνδεδεμένη. Μετά τη σύνδεση, ο μηχανισμός τροφοδοτείται ακόμη και χωρίς ηλεκτρικό δίκτυο. Η αυτονομία εξαρτάται από το φορτίο του μηχανισμού και την κατάσταση της μπαταρίας.
Προγραμματιστής σέρβις NICE OVIEW συνδέεται μέσω του NICE IBT4N στη θύρα BusT4. Συνδέετε τη διασύνδεση με τις πηγές τροφοδοσίας αποσυνδεδεμένες.
Έλεγχοι, παράδοση και συντήρηση
- Ελέγξτε το άνοιγμα, το κλείσιμο, τη στάση, την επιβράδυνση και τους δύο τερματικούς διακόπτες.
- Δοκιμάστε κάθε ζεύγος φωτοκυττάρων, κάθε στοιχείο STOP και τον έλεγχο φωτοκυττάρων, εφόσον χρησιμοποιείται.
- Ελέγξτε τις δυνάμεις και πραγματοποιήστε τις μετρήσεις που απαιτούνται για τη συγκεκριμένη πύλη· η υπερβολική δύναμη δεν πρέπει να αντισταθμίζει μηχανική βλάβη.
- Ελέγξτε τον μηχανισμό απασφάλισης, τα καλύμματα, τα προστατευτικά στοιχεία και τις σημάνσεις. Παραδώστε στον χρήστη τις οδηγίες λειτουργίας και το πρόγραμμα συντήρησης.
Ο τεχνικός εκτελεί συντήρηση τουλάχιστον κάθε 6 μήνες ή το αργότερο μετά από 10 000 κινήσεις από το τελευταίο σέρβις. Ο χρήστης διατηρεί καθαρό τον χώρο και τα φωτοκύτταρα· αν παρουσιαστεί ασυνήθιστος θόρυβος ή απότομη κίνηση, σταματά να χρησιμοποιεί τον αυτοματισμό. Κατά τον καθαρισμό της διαδρομής αποσυνδέει και τυχόν μπαταρία. Παρακολουθείτε την πύλη από ασφαλή απόσταση όσο κινείται. Περνάτε μόνο όταν είναι πλήρως ανοιχτή και ακίνητη. Τα παιδιά δεν πρέπει να χειρίζονται την πύλη ή να παίζουν κοντά της.
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
