Στερέωση συρόμενης πύλης

Η αγκύρωση της συρόμενης πύλης είναι:

απαραίτητη για τη σωστή λειτουργία / κίνηση της συρόμενης πύλης
εξασφαλίζει όχι μόνο την ευθύγραμμη κίνηση του φύλλου, αλλά και την κατακόρυφη ευθυγράμμισή του
μεταφέρει τις δυνάμεις που ασκούνται από το στήριγμα της πύλης στη βάση από σκυρόδεμα, γι’ αυτό πρέπει να έχει τις κατάλληλες διαστάσεις

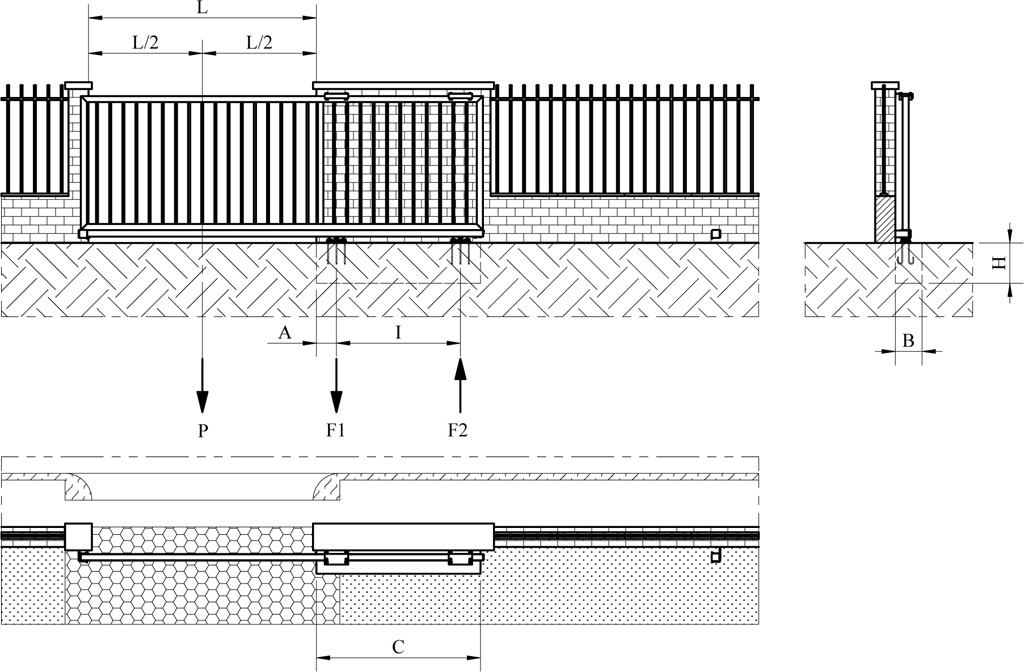

Υπόμνημα σχεδίου:

A – απόσταση μεταξύ του κέντρου του φορείου 1 και της αρχής του ανοίγματος διέλευσης L (σε m)
B – πλάτος της βάσης από σκυρόδεμα (σε m)
C – μήκος της βάσης από σκυρόδεμα (σε m)
H – βάθος της βάσης από σκυρόδεμα (σε m)
I – απόσταση μεταξύ των κέντρων των φορείων (σε m)
L – πλάτος του ανοίγματος διέλευσης της πύλης (σε m)
L/2 – το μισό πλάτος του ανοίγματος διέλευσης L (σε m)
P – βάρος της πύλης που ασκείται στο μέσο του πλάτους του ανοίγματος διέλευσης
F₁ – δύναμη πίεσης που ασκείται στο φορείο 1 (σε kg)
F₂ – δύναμη έλξης που ασκείται στο φορείο 2 (σε kg)
Y – πυκνότητα του σκυροδέματος (2400kg/m³)
W – βάρος της βάσης από σκυρόδεμα (σε kg)
