Ταχύς μηχανισμός κίνησης NICE Wingo WG3524 HS
ΝΕΑ| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
299,76 € με ΦΠΑ
| Βάρος |
|---|
| 7,50 kg |
Περιγραφή του προϊόντος Ταχύς μηχανισμός κίνησης NICE Wingo WG3524 HS
NICE WINGO WG3524HS είναι ένας γρήγορος αυτοτελής ηλεκτρομηχανικός μηχανισμός κίνησης για ένα φύλλο αυλόπορτας. Ανήκει στους μηχανισμούς κίνησης Hi-Speed και διαθέτει κινητήρα 24 V DC με μαγνητικό κωδικοποιητή. Σε τυπική εγκατάσταση ανοίγει στις 90° σε περίπου 10 δευτερόλεπτα, χωρίς να υπολογίζεται ο χρόνος εκκίνησης και επιβράδυνσης. Είναι αυτοασφαλιζόμενος· σε περίπτωση διακοπής ρεύματος, μπορεί να απασφαλιστεί με κλειδί. Η μονάδα ελέγχου και τα εξαρτήματα ασφαλείας επιλέγονται ξεχωριστά.
Πότε να επιλέξετε το WINGO WG3524HS
Επιλέξτε με βάση το μήκος και το βάρος ενός φύλλου, τον αριθμό κύκλων, την αντίσταση των μεντεσέδων, την πλήρωση και την έκθεση στον άνεμο. Η αυλόπορτα πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή και να μην αρχίζει να κινείται μόνη της αφού σταματήσει.
| Μήκος ενός φύλλου | Έως 3 m, με βάρος σύμφωνα με το διάγραμμα. |
|---|---|
| Βάρος ενός φύλλου | Έως 200 kg για κοντό φύλλο· στα 3 m, το όριο είναι περίπου 100 kg. |
| Λειτουργία | Έως 30 κύκλοι/ώρα στην ονομαστική δύναμη· ένας κύκλος είναι το άνοιγμα και το κλείσιμο. |
| Αριθμός κινητήρων | Ένας κινητήρας ανά φύλλο, δύο κινητήρες για αυλόπορτα με δύο φύλλα. |

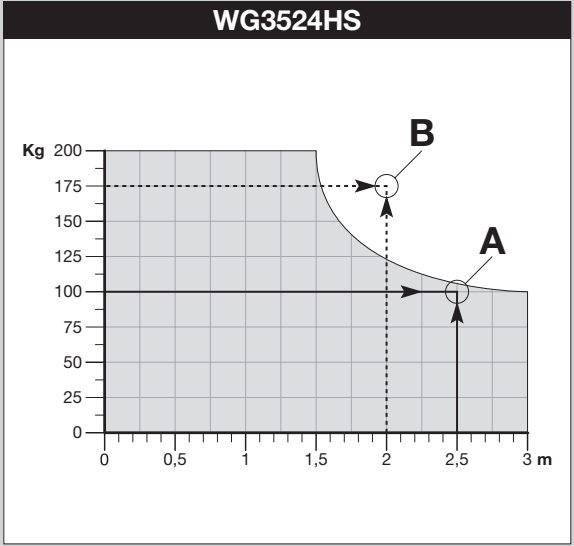

Ο οριζόντιος άξονας δείχνει το μήκος σε μέτρα και ο κατακόρυφος το βάρος σε κιλά. Η γκρίζα περιοχή υποδεικνύει τις επιτρεπόμενες τιμές. Το σημείο A είναι παράδειγμα κατάλληλου συνδυασμού, ενώ το σημείο B βρίσκεται ήδη εκτός των ορίων. Ένα συμπαγές φύλλο και ο άνεμος μπορούν να περιορίσουν την καταλληλότητα ακόμη και όταν τηρούνται οι διαστάσεις.
Μονάδα ελέγχου για κινητήρα 24 V
Για αυτόν τον μηχανισμό κίνησης προβλέπεται η NICE MC824HR30 / MCA1R30 τύπου MC824H, με υποστήριξη μαγνητικού κωδικοποιητή. Η μονάδα τροφοδοτείται με 230 V AC, ενώ προς τον κινητήρα παρέχει 24 V DC. Ο κινητήρας δεν συνδέεται απευθείας στο δίκτυο. Η MC824L προορίζεται για άλλους κινητήρες και δεν μπορεί να χρησιμοποιηθεί ως ισοδύναμο ανταλλακτικό.
Οι ακόλουθες οδηγίες σύνδεσης και εκμάθησης ισχύουν για την MC824HR30 με 12 διακόπτες Motor Type. Αν διατηρήσετε την παλαιότερη μονάδα, ακολουθήστε τις σημάνσεις της πλακέτας της. Οι πλήρεις ρυθμίσεις περιλαμβάνονται στο κοινό εγχειρίδιο MC824HR30.

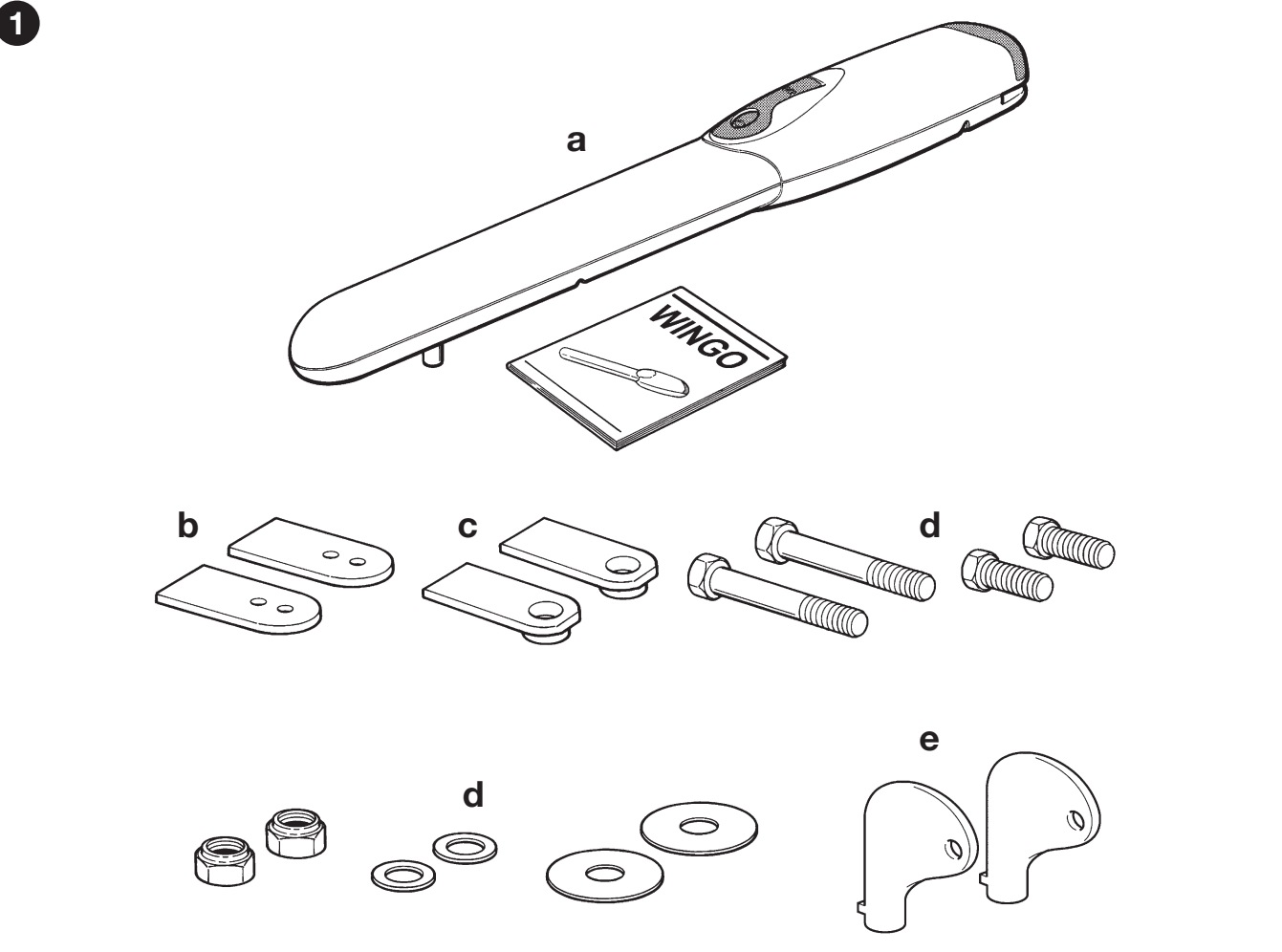

Τι περιλαμβάνει ο αυτόνομος μηχανισμός κίνησης
Αυτοτελής κινητήρας με κλειδιά απασφάλισης, μπροστινό και πίσω στήριγμα, πλάκα στήριξης, υλικά σύνδεσης και προεγκατεστημένο μηχανικό στοπ ανοίγματος. Τα αγκύρια για το συγκεκριμένο υπόστρωμα επιλέγονται ανάλογα με το υλικό του στύλου ή του τοίχου.
Η μονάδα ελέγχου, ο δέκτης, τα τηλεχειριστήρια, τα φωτοκύτταρα και ο φάρος δεν περιλαμβάνονται στον μεμονωμένο κινητήρα. Το σύστημα χρειάζεται μηχανικά καθορισμένες θέσεις ανοίγματος και κλεισίματος· για το άνοιγμα μπορεί να χρησιμοποιηθεί ρυθμιζόμενο στοπ στον μηχανισμό κίνησης. Μπορείτε να επιλέξετε πλήρη εξοπλισμό σε σετ.
Σετ για ένα ή δύο φύλλα
Τα σετ που αναφέρονται περιλαμβάνουν MC824HR30, δέκτη OXIBD και τηλεχειριστήριο MYGO4. Η έκδοση με φωτοκύτταρα προσθέτει ένα ζεύγος EPMB· με τα εξαρτήματα περιλαμβάνεται επίσης φάρος ELDC. Ο αριθμός κινητήρων αντιστοιχεί στον αριθμό φύλλων.
| Αυλόπορτα | Σετ |
|---|---|
| 1 φύλλο | Βασικό |
| 1 φύλλο | Με εξαρτήματα |
| 1 φύλλο | Με φωτοκύτταρα |
| 2 φύλλα | Βασικό |
| 2 φύλλα | Με εξαρτήματα |
| 2 φύλλα | Με φωτοκύτταρα |
I. Τοποθέτηση πίσω στηρίγματος
Η εγκατάσταση, η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την παροχή δικτύου και τυχόν εφεδρική μπαταρία. Ελέγξτε την αντοχή του φύλλου, των μεντεσέδων και των σημείων αγκύρωσης. Το κάλυμμα και ο μηχανισμός απασφάλισης πρέπει να παραμένουν προσβάσιμα καθ’ όλη τη διάρκεια ζωής του συστήματος.

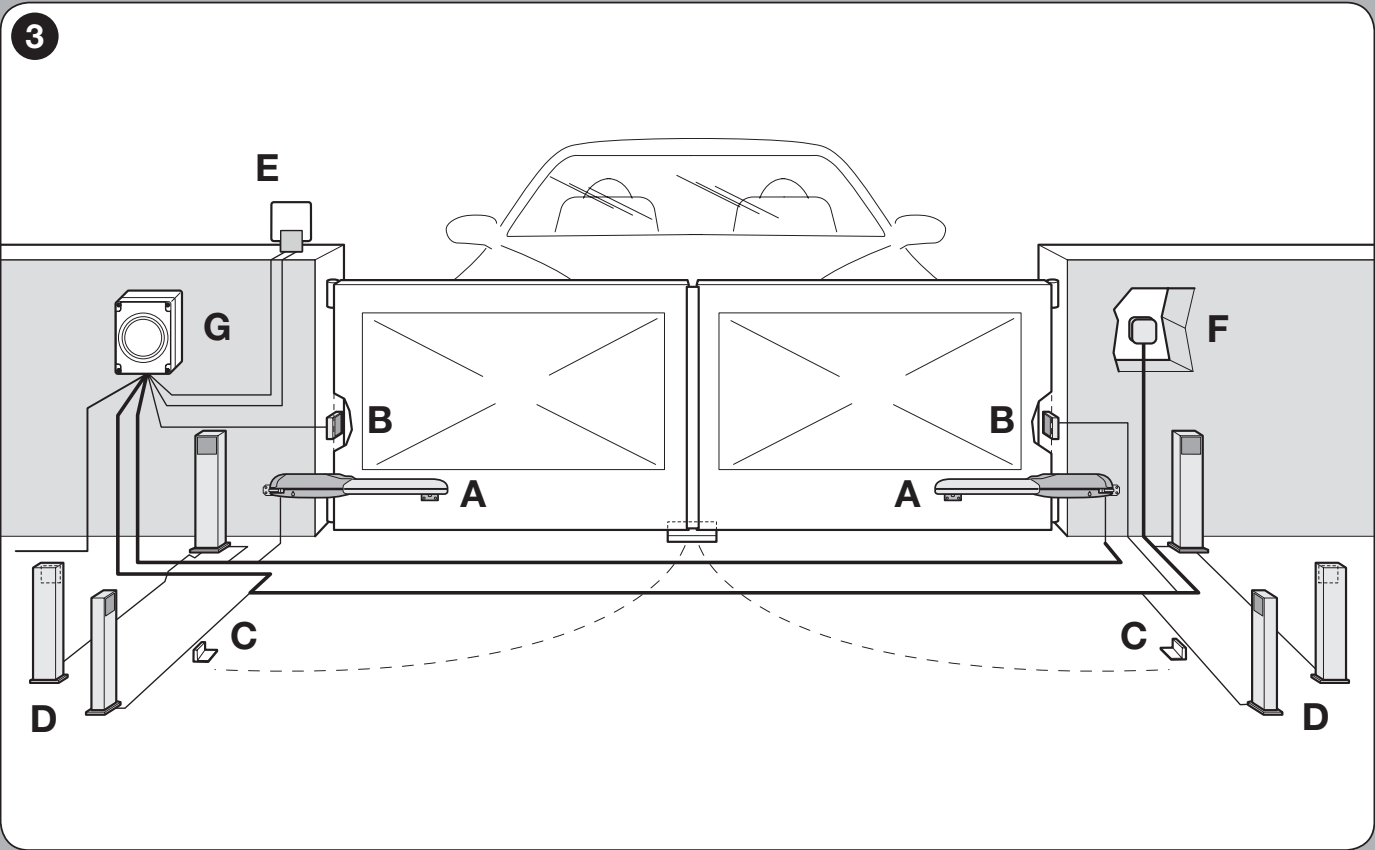

A κινητήρες, B φωτοκύτταρα, C αναστολείς ανοίγματος, D στύλοι φωτοκυττάρων, E φάρος, F στοιχείο ελέγχου και G μονάδα ελέγχου. Ο τεχνικός καθορίζει τον αριθμό και τη θέση των στοιχείων ασφαλείας ανάλογα με τη συγκεκριμένη πύλη.

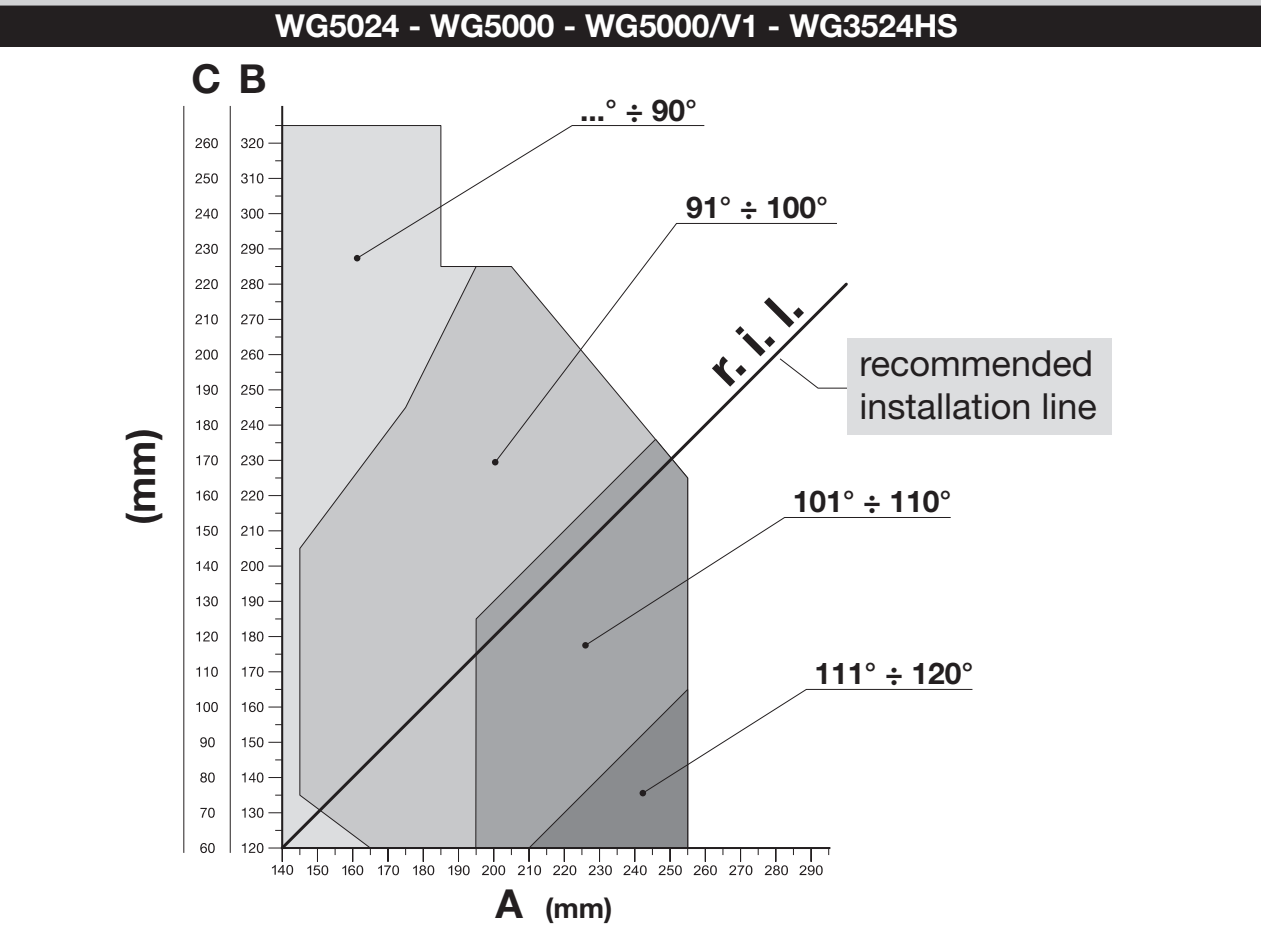

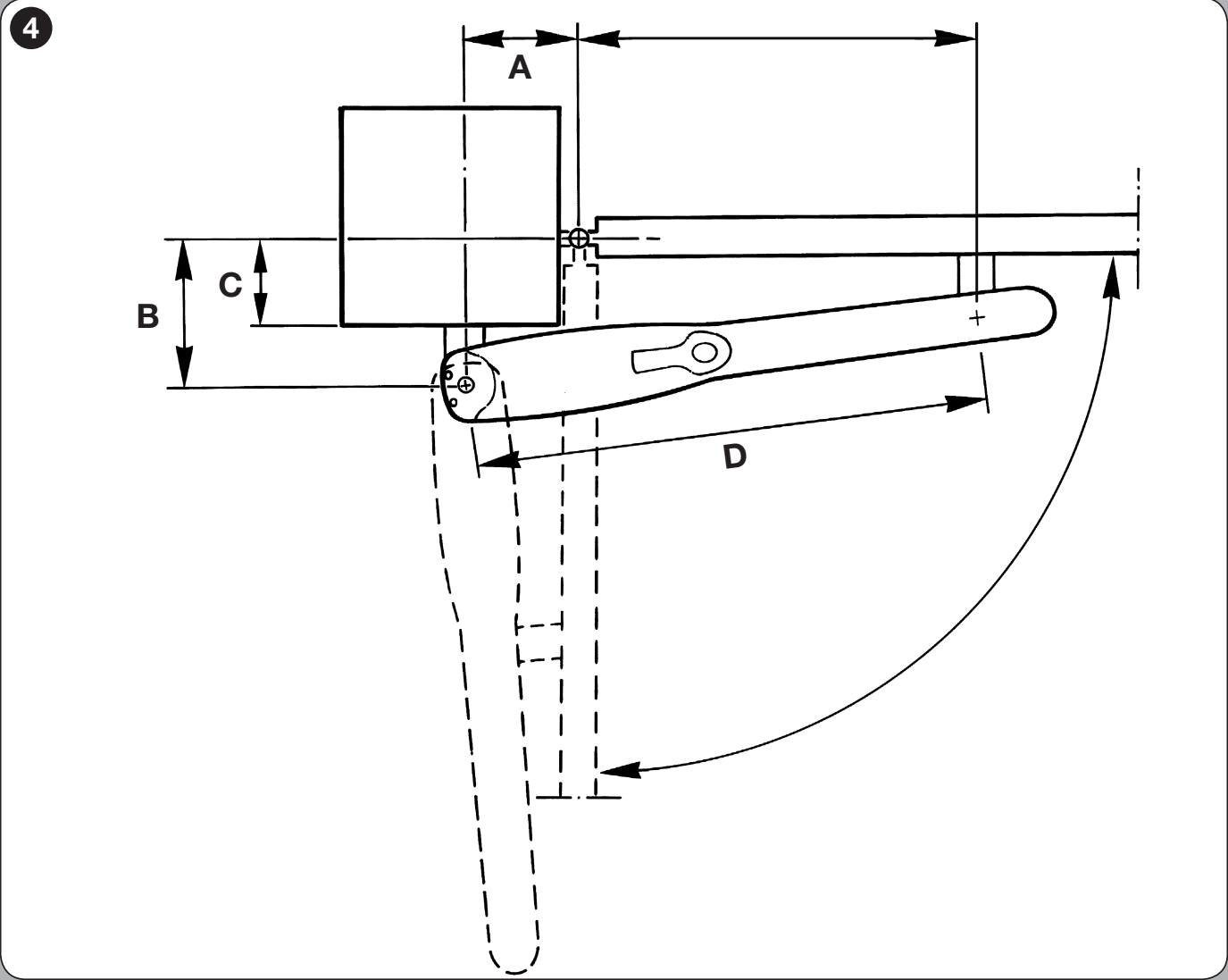

- Μετρήστε C, την απόσταση του άξονα του μεντεσέ από την επιφάνεια τοποθέτησης, σύμφωνα με το σχέδιο.
- Στο γράφημα εντοπίστε το C και διαβάστε οριζόντια την τιμή του B. Στην προτεινόμενη γραμμή εγκατάστασης r.i.l. διαβάστε τη γωνία που μπορεί να επιτευχθεί.
- Από το επιλεγμένο σημείο διαβάστε κατακόρυφα την τιμή του A. Τα A και B πρέπει να είναι παρόμοια, ιδανικά ίσα. Οι διαστάσεις πρέπει να παραμένουν εντός της επιτρεπόμενης περιοχής του γραφήματος.
- Ελέγξτε ότι υπάρχει χώρος για ολόκληρη την κίνηση του μοτέρ και για τη θέση του μπροστινού στηρίγματος στο σταθερό τμήμα του φύλλου.

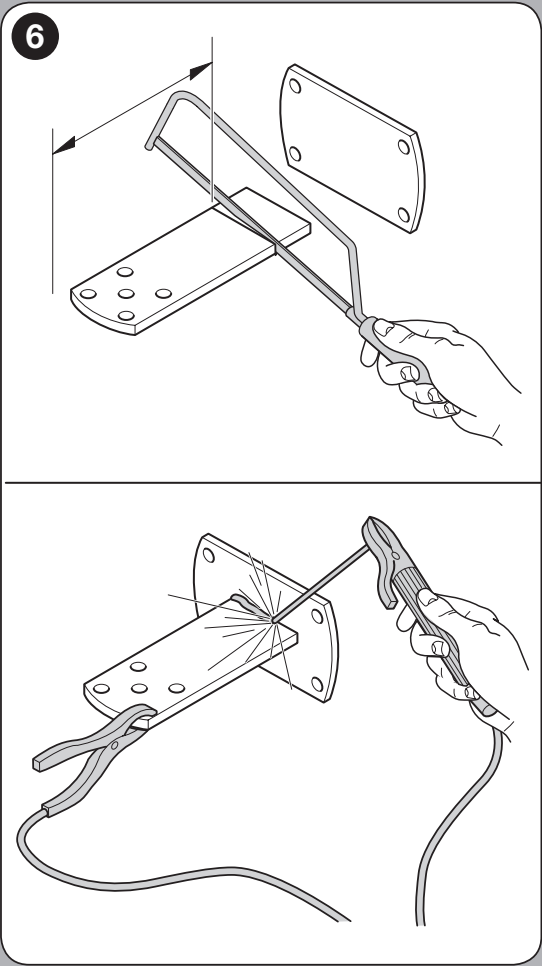

Το πίσω στήριγμα που παρέχεται έχει μήκος 150 mm. Κοντύνετέ το σύμφωνα με τη γεωμετρία και συγκολλήστε το στην πλάκα τοποθέτησης· στερεώστε την πλάκα με κατάλληλα αγκύρια. Αν χρειάζεστε μεγαλύτερη απόσταση, επιλέξτε το μακρύτερο πίσω στήριγμα NICE PLA6. Ακόμη και μετά την αντικατάστασή του, πρέπει να τηρούνται οι διαστάσεις του γραφήματος.
Άνοιγμα προς τα έξω

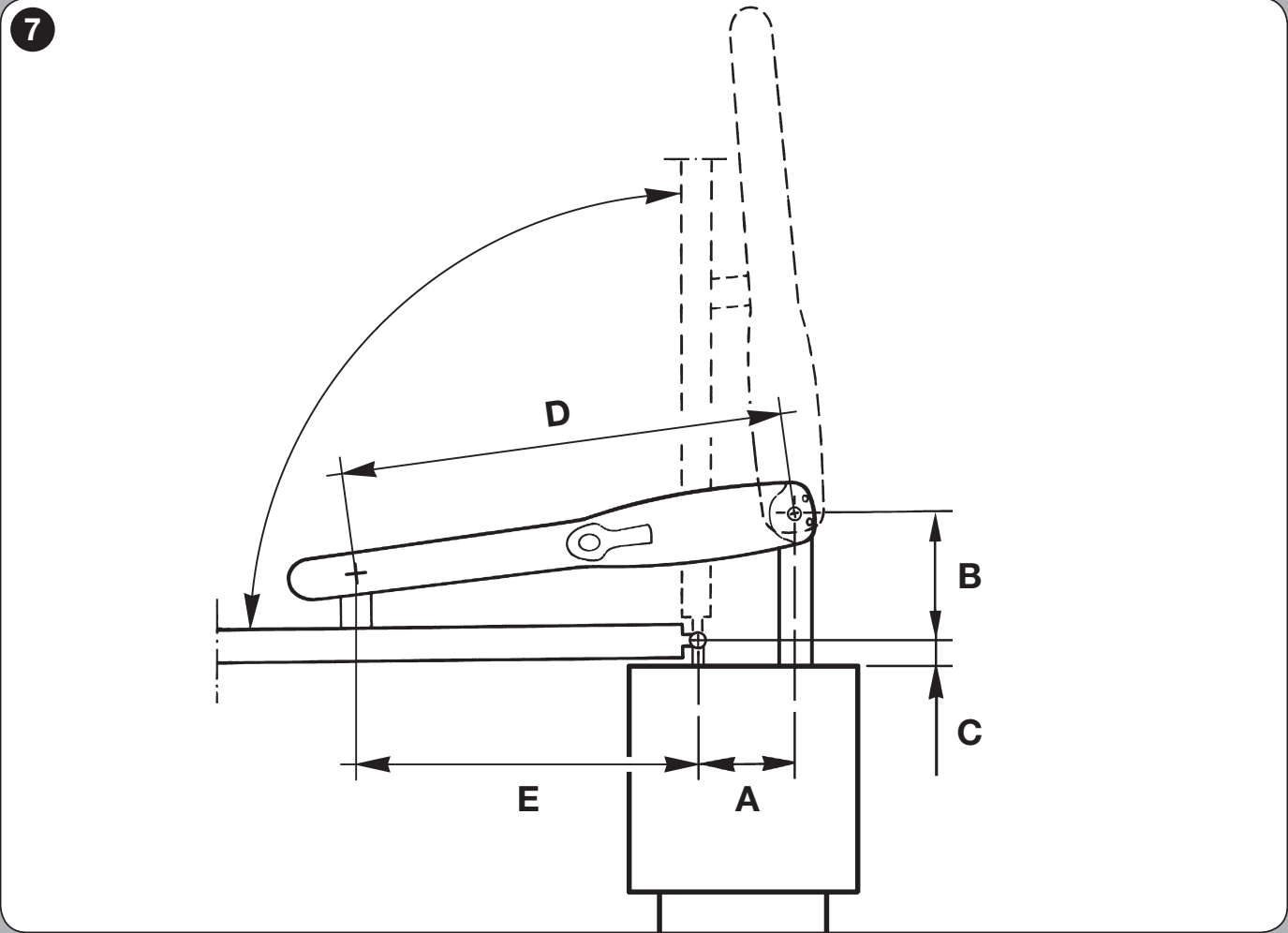

Για άνοιγμα προς τα έξω, χρησιμοποιήστε τη γεωμετρία του παρακάτω σχεδίου και το μακρύτερο πίσω στήριγμα PLA6. Ο τεχνικός θα ελέγξει ότι υπάρχει χώρος έξω από το άνοιγμα διέλευσης, τη σωστή φορά και των δύο μοτέρ και τη διαδικασία εκμάθησης θέσεων. Οι συνήθεις διαστάσεις για άνοιγμα προς τα μέσα δεν ισχύουν για αυτήν την εγκατάσταση.
II. Μπροστινό στήριγμα και διαστάσεις
Για το WG3524HS ισχύει η διάσταση εγκατάστασης D = 850 mm και η σχέση E = D − A. Το D δεν είναι η διαδρομή του εμβόλου. Συγκολλήστε το μπροστινό στήριγμα στο σταθερό τμήμα του φύλλου· για βιδωτή στερέωση προορίζεται το NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

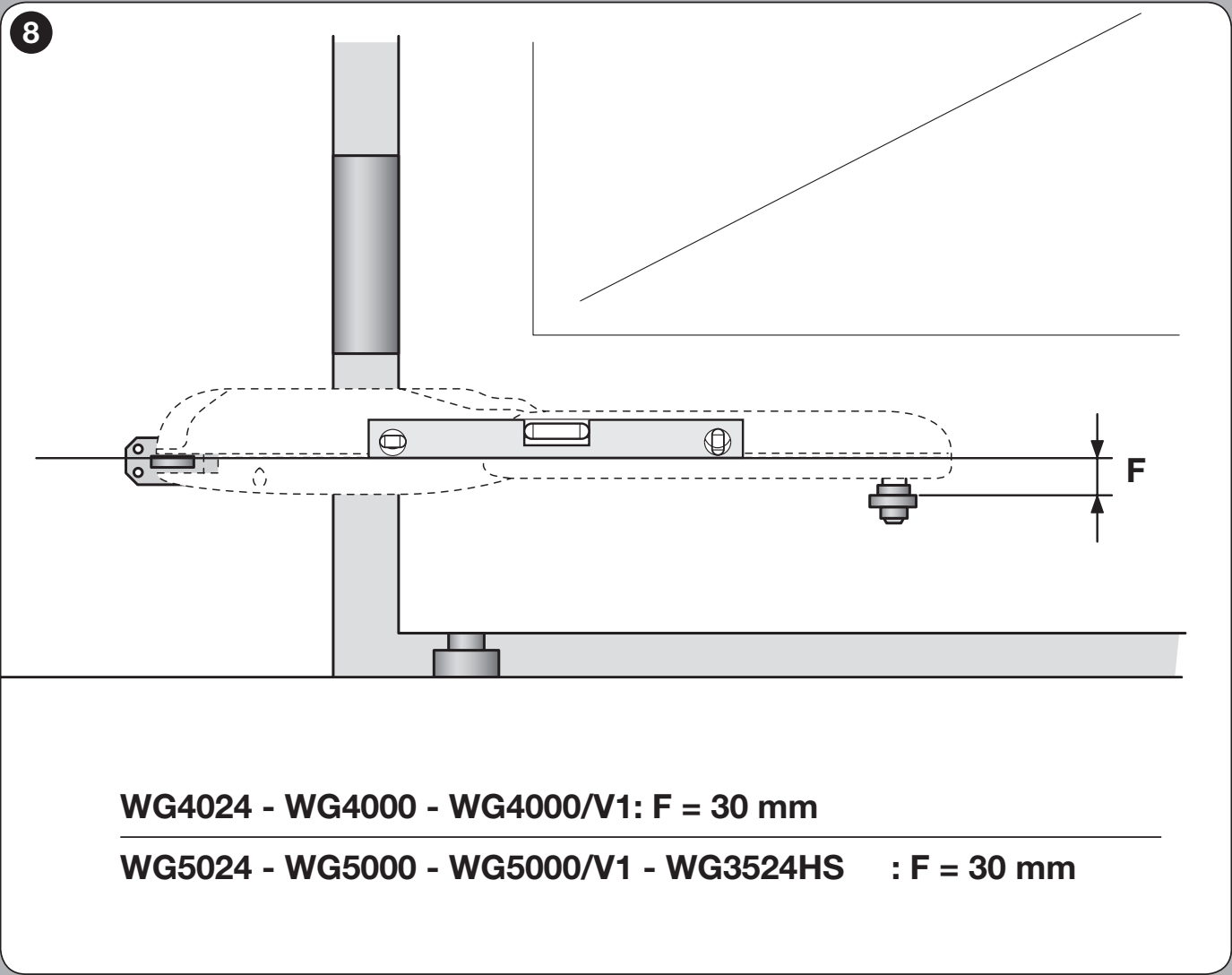

Το μπροστινό σημείο στερέωσης στο φύλλο είναι κατά F = 30 mm χαμηλότερο από το πίσω σημείο στερέωσης. Το μοτέρ πρέπει να είναι οριζόντιο· ελέγξτε τη θέση του με αλφάδι πριν στερεώσετε οριστικά τα στηρίγματα.

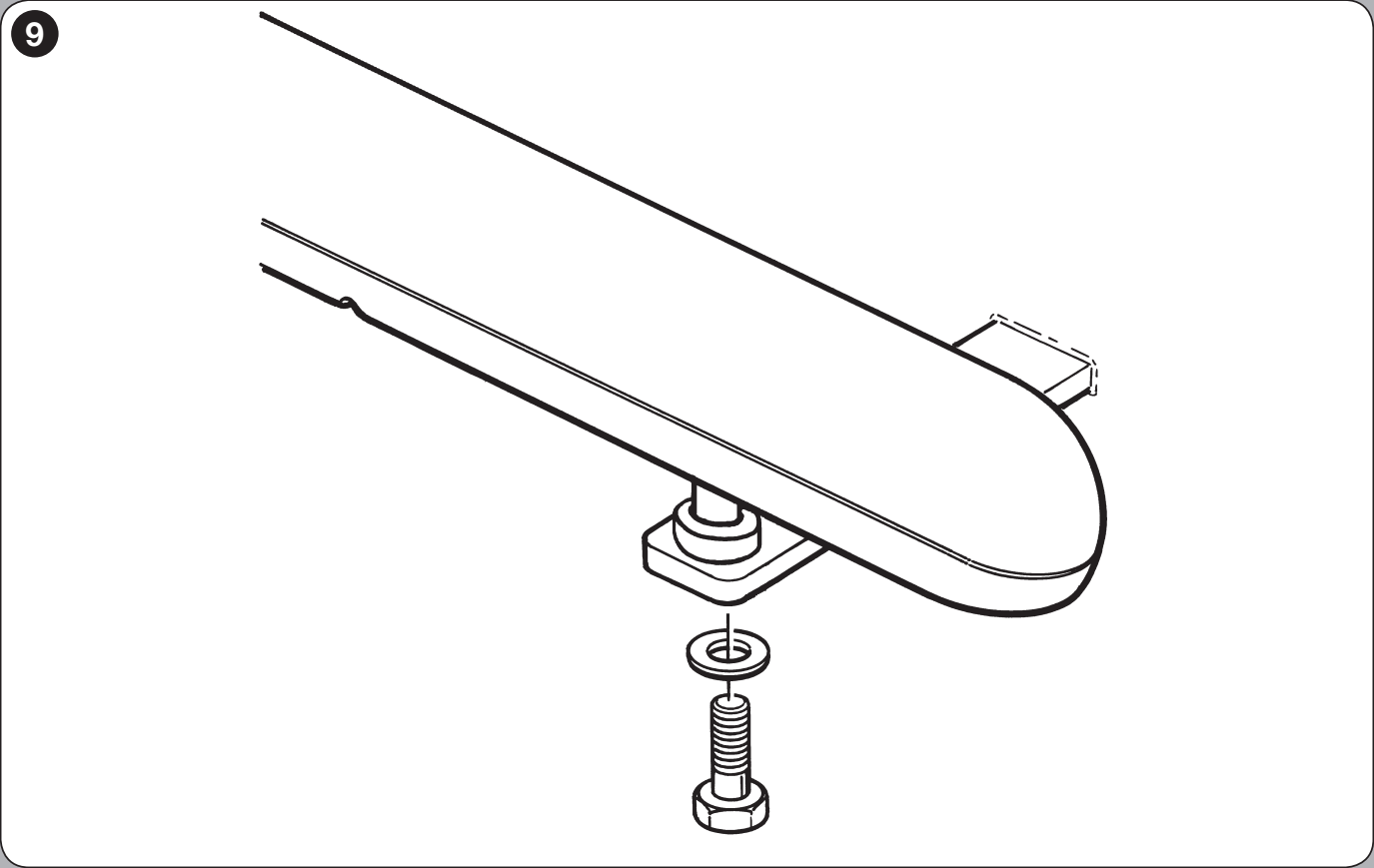

- Στερεώστε το μοτέρ στο πίσω στήριγμα με τη βίδα, τη ροδέλα και το παξιμάδι που παρέχονται. Σφίξτε το παξιμάδι και χαλαρώστε το κατά περίπου 1/10 της στροφής, ώστε να παραμείνει το ελάχιστο απαραίτητο διάκενο.

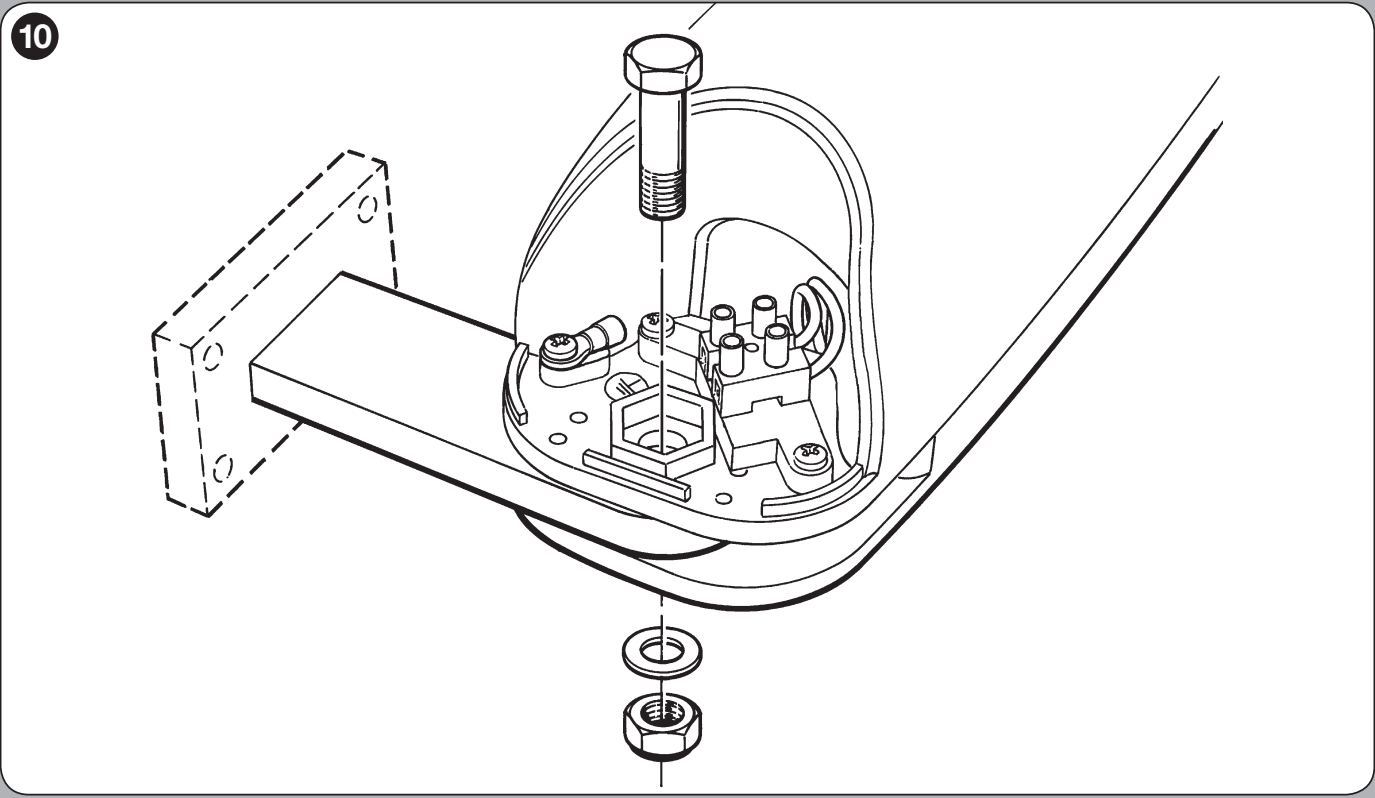

- Συνδέστε το μπροστινό τμήμα στο στήριγμα χρησιμοποιώντας τα παρεχόμενα εξαρτήματα, όπως φαίνεται στην εικόνα.
- Με το μοτέρ απασφαλισμένο, δοκιμάστε χειροκίνητα το φύλλο σε όλη τη διαδρομή του. Δεν πρέπει να σκαλώνουν ούτε να χτυπούν στον στύλο.
III. Μηχανικά στοπ

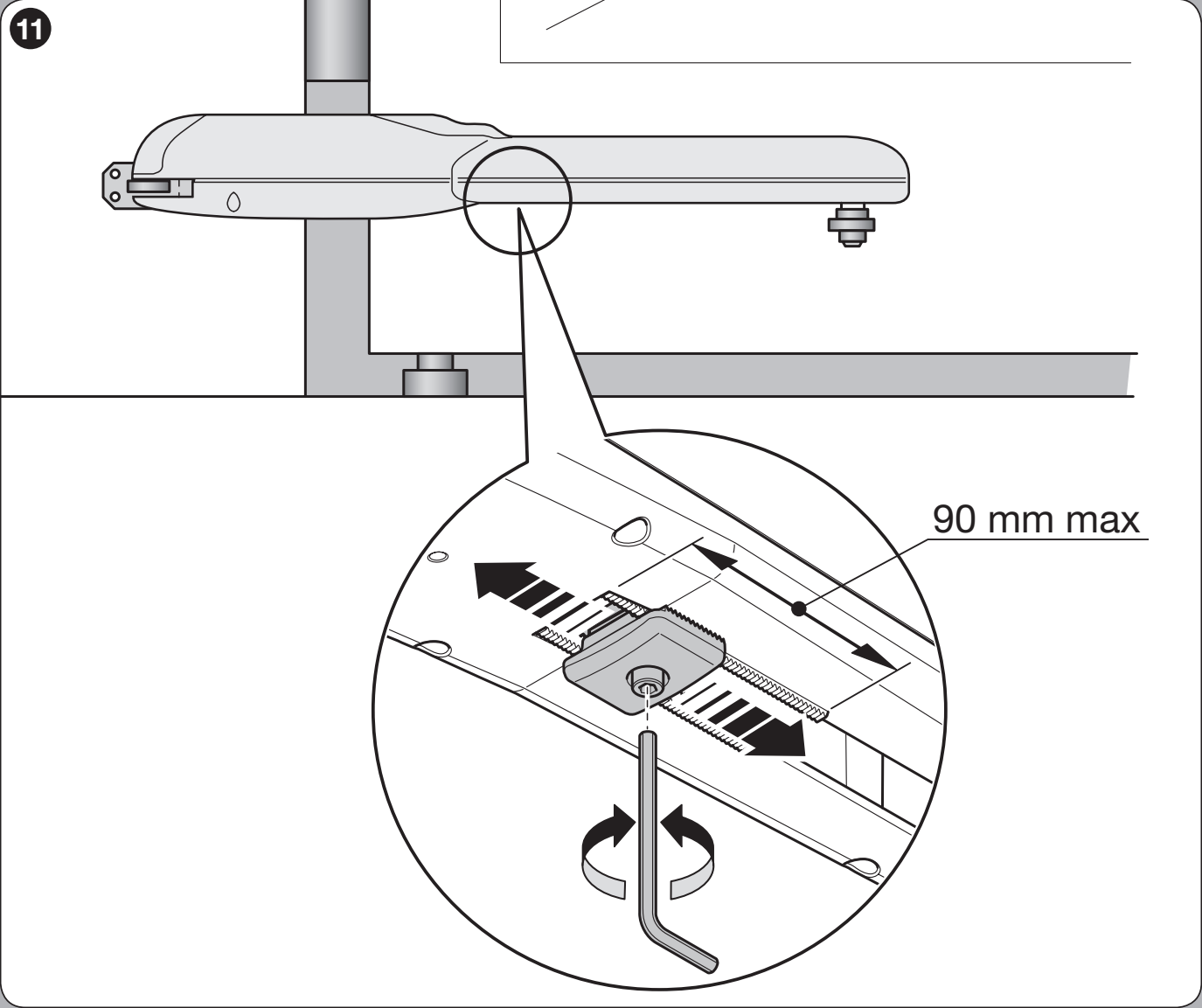

Το προεγκατεστημένο ρυθμιζόμενο στοπ στον μηχανισμό καθορίζει τη θέση ανοίγματος και μπορεί να αντικαταστήσει το ξεχωριστό στοπ ανοίγματος στην πύλη. Για το κλείσιμο, τοποθετήστε ένα σταθερό μηχανικό στοπ για την πύλη. Και τα δύο άκρα της κίνησης πρέπει να οριοθετούνται με ασφάλεια· κατά το κλείσιμο μην βασίζεστε στο τέλος της διαδρομής του εμβόλου.
- Με αποσυνδεδεμένη την τροφοδοσία απασφαλίστε τον μηχανισμό και χαλαρώστε τη βίδα του στοπ.
- Ανοίξτε χειροκίνητα το φύλλο στην επιθυμητή θέση.
- Μετακινήστε το στοπ προς τον πείρο και σφίξτε το. Τηρήστε τη διάσταση 90 mm μέγ. στη λεπτομέρεια. Δεν πρόκειται για τη συνολική διαδρομή του μοτέρ, η οποία είναι 470 mm.
- Κλείστε χειροκίνητα το φύλλο, ασφαλίστε το μοτέρ και μόνο τότε εκτελέστε την εκμάθηση θέσεων.

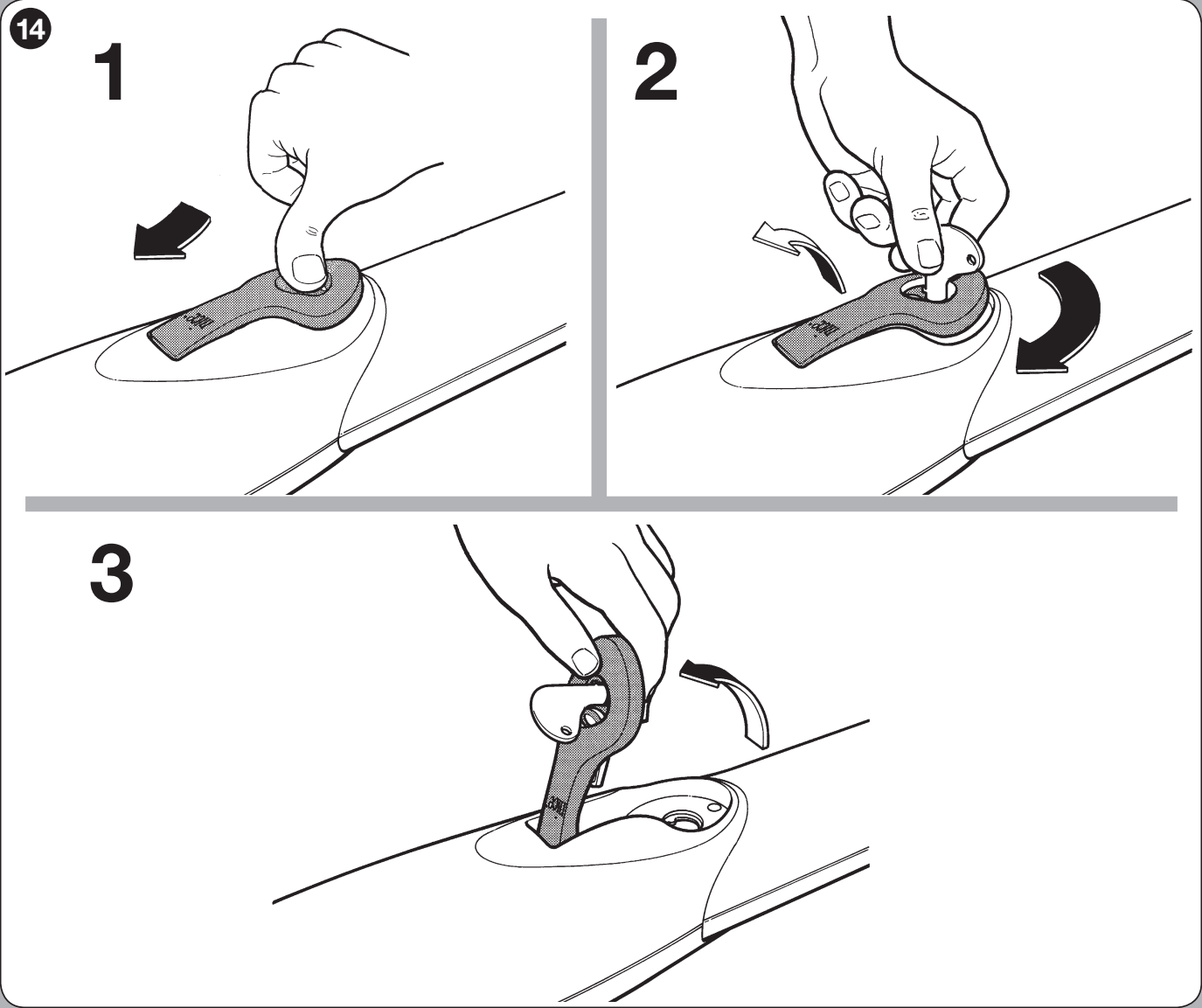

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
- Σταματήστε την πύλη, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί μόνο του. Αν διαθέτει ηλεκτρική κλειδαριά, ξεκλειδώστε την πρώτα.
- Μετακινήστε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί και στρέψτε το δεξιόστροφα.
- Ανασηκώστε τη λαβή και συνοδεύστε την κίνησή της. Τώρα μπορείτε να μετακινήσετε το φύλλο με το χέρι.
- Για επαναφορά, κατεβάστε τη λαβή, στρέψτε το κλειδί αριστερόστροφα, αφαιρέστε το και κλείστε το κάλυμμα. Βεβαιωθείτε ότι έχει ασφαλίσει πριν από την επόμενη κίνηση με το μοτέρ.
Αν η πύλη είναι η μοναδική είσοδος στο οικόπεδο, προβλέψτε πρόσβαση στον μηχανισμό απασφάλισης ήδη κατά την εγκατάσταση.
Καλωδίωση με MC824HR30
Διαχωρίστε το καλώδιο τροφοδοσίας από τα καλώδια σήματος. Προστατεύστε τα καλώδια από το νερό και την κίνηση, στερεώστε τα στους στυπιοθλίπτες και αφήστε το απαιτούμενο περιθώριο. Η παροχή πρέπει να διαθέτει κατάλληλη προστασία και δυνατότητα πλήρους αποσύνδεσης.
| Κύκλωμα | Καλώδιο | Μέγιστο μήκος |
|---|---|---|
| Παροχή 230 V προς τη μονάδα ελέγχου | 3 × 1,5 mm² | 30 m |
| Κάθε μοτέρ + κωδικοποιητής | 3 × 1,5 mm² + 2 × 1 mm² ή 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m· πάνω από 20 έως 40 m: 2 × 1 mm² |
| Φάρος | 2 × 0,5 mm² | 20 m |
| Διακόπτης με κλειδί | 2 καλώδια 2 × 0,5 mm² | 50 m |
| Ηλεκτρική κλειδαριά | 2 × 1 mm² | 10 m |
| Κεραία | RG58 | 20 m, συνιστάται λιγότερο από 5 m |
Για λεπτομέρειες, συμπεριλαμβανομένης της μεγαλύτερης παροχής δικτύου, ανατρέξτε στην καλωδίωση MC824HR30. Ελέγξτε τα χρώματα των αγωγών σύμφωνα με το συγκεκριμένο μοτέρ· οι αγωγοί του κωδικοποιητή δεν συνδέονται στην έξοδο του μοτέρ.

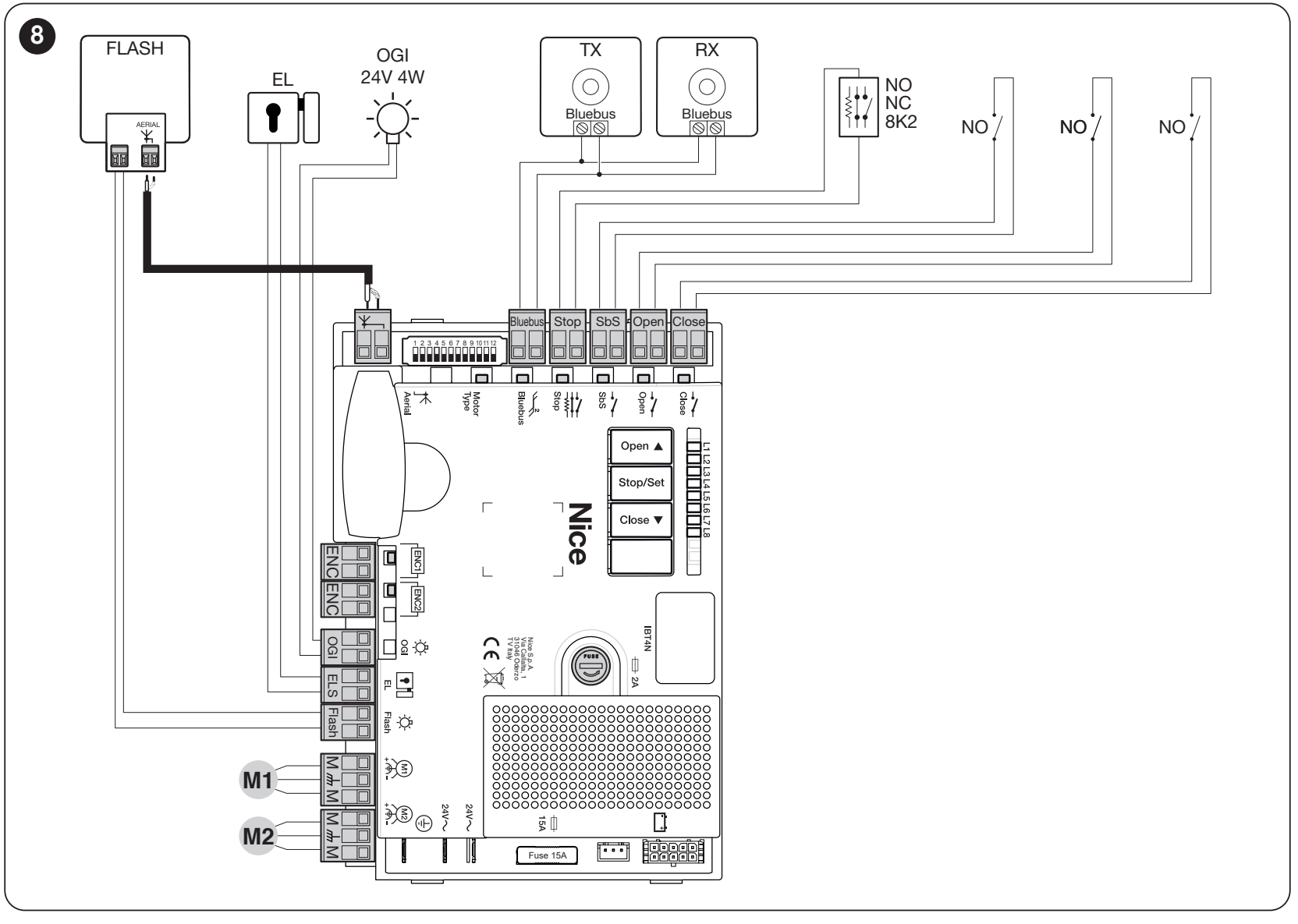

Συνδεσμολογία, πολικότητα και φωτοκύτταρα
| M1/M2 και ENC1/ENC2 | Κάθε μοτέρ διαθέτει ξεχωριστό σύνδεσμο για το μοτέρ και τον κωδικοποιητή. Το M2 ανοίγει πρώτο, το M1 κλείνει πρώτο. Το μοναδικό μοτέρ συνδέεται στα M2/ENC2. |
|---|---|

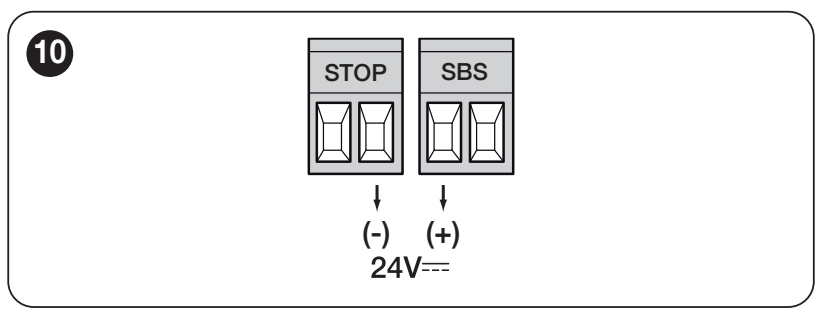

| Βοηθητική τροφοδοσία | Η αριστερή επαφή του ζεύγους SbS είναι + (συν), η δεξιά επαφή του ζεύγους STOP είναι − (πλην). 24 V DC −30/+50 %, έως 200 mA. |
| BlueBUS | Σύνδεση φωτοκυττάρων με δύο αγωγούς, χωρίς πολικότητα. Κάθε ζεύγος πρέπει να έχει τη σωστή διεύθυνση ανάλογα με τη λειτουργία του. |
| STOP | Προγραμματιζόμενη είσοδος ασφαλείας για NO, NC ή 8,2 kΩ· η συνδεσμολογία επιλέγεται ανάλογα με τη συσκευή. |
| SbS / OPEN / CLOSE | Εντολές NO χωρίς τάση. Μην συνδέετε εξωτερική τάση στις εισόδους ελέγχου. |
| FLASH | 12 V DC / 21 W, κατάλληλος ELDC. Ελέγξτε τη θέση +/− σύμφωνα με τη σήμανση της συγκεκριμένης εξόδου και του φάρου. |
| ELS / OGI | Το ELS είναι 12 V AC / 15 VA, χωρίς +/−. Το OGI 24 V / 4 W είναι προγραμματιζόμενη έξοδος· η συνδεσμολογία πρέπει να αντιστοιχεί στη λειτουργία που έχει επιλεγεί. |
Οι θέσεις συν και πλην αφορούν τη βοηθητική τροφοδοσία στις αναφερόμενες επαφές· δεν αποτελούν οδηγία για γεφύρωση των εισόδων. Τα BlueBUS, οι κωδικοποιητές και οι επαφές χωρίς τάση δεν έχουν αυτή τη διάκριση +/−.
Για την τρέχουσα διαμόρφωση χρησιμοποιήστε, για παράδειγμα, τα φωτοκύτταρα EPMB. Άλλες επιλογές είναι τα EPSB, EPLB και F210B. Ασύρματα, τα EPMOW χρειάζονται διεπαφή IBW. Η συνδεσμολογία και οι διευθύνσεις περιγράφονται στην ενότητα BlueBUS.
Πρώτη εκκίνηση με MC824HR30
1. Επιλογή του σωστού μοτέρ

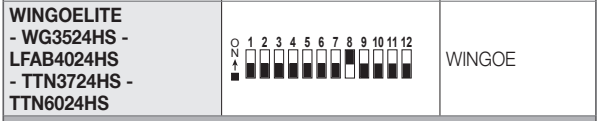

Με αποσυνδεδεμένη την τροφοδοσία, ρυθμίστε για το WG3524HS το Motor Type: DIP 8 ON, τα υπόλοιπα DIP 1–7 και 9–12 OFF. Δεν πρόκειται για ρύθμιση των λειτουργιών L1–L8.

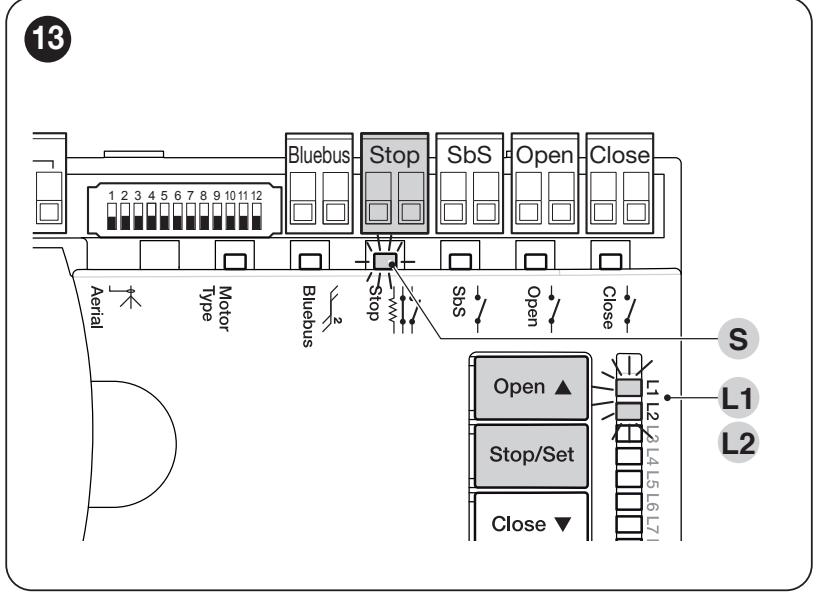

2. Αναγνώριση συσκευών
- Ελέγξτε τους συνδέσμους μοτέρ/κωδικοποιητή, τα τερματικά στοπ και τη λειτουργία των διατάξεων ασφαλείας. Ενεργοποιήστε την τροφοδοσία.
- Κρατήστε πατημένα τα Open + Stop/Set. Όταν οι λυχνίες L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, μετά από περίπου 3 δευτερόλεπτα, αφήστε τα κουμπιά.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Η λυχνία LED STOP πρέπει να ανάβει και οι L1/L2 να σβήσουν. Επαναλάβετε την αναγνώριση μετά από αλλαγή διάταξης ασφαλείας.
3. Αυτόματη εκμάθηση θέσεων
- Κρατήστε πατημένα τα Stop/Set + Closeμέχρι περίπου 5 δευτερόλεπτα αργότερα, όταν οι L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα. Αφήστε τα κουμπιά.
- Παρακολουθήστε ολόκληρη τη διαδρομή: αργό κλείσιμο του M1, έπειτα του M2, αργό άνοιγμα του M2 και του M1 και, τέλος, γρήγορο κλείσιμο και των δύο φύλλων.
- Αν η κατεύθυνση ή η σειρά δεν είναι σωστή, διακόψτε την εκμάθηση με το κουμπί Open ή Close και αποσυνδέστε την τροφοδοσία. Ο τεχνικός θα διορθώσει τη φορά του κινητήρα· αν έχει αντιστραφεί η σειρά, πρέπει να αντιμετατεθούν οι σύνδεσμοι των κινητήρων και οι αντίστοιχοι σύνδεσμοι των κωδικοποιητών. Ο ένας κινητήρας παραμένει συνδεδεμένος στο M2/ENC2.
- Όταν η διαδικασία ολοκληρωθεί σωστά, οι L3/L4 θα σβήσουν. Αν ενεργοποιηθεί το PHOTO/STOP και ανάψει η L1, απομακρύνετε την αιτία και επαναλάβετε την εκμάθηση.
Οι λεπτομέρειες για τη χειροκίνητη και τη μικτή εκμάθηση, τις θέσεις επιβράδυνσης και τις ακριβείς διορθώσεις βρίσκονται στο εγχειρίδιο θέσεων MC824HR30. Πριν από την παράδοση, πραγματοποιήστε πλήρεις δοκιμές και όχι μόνο μία επιτυχημένη διέλευση.
Ρυθμίσεις και τηλεχειριστήρια
Ρυθμίστε το αυτόματο κλείσιμο, τον χρόνο παύσης, την ταχύτητα, τη δύναμη και τις άλλες λειτουργίες σύμφωνα με τις οδηγίες προγραμματισμού MC824HR30. Μην αυξάνετε τη δύναμη ως υποκατάστατο της επισκευής μιας δύσκαμπτης πύλης. Μετά από κάθε αλλαγή, επαναλάβετε τους ελέγχους ασφαλείας.
Η μονάδα ελέγχου χρειάζεται ραδιοφωνικό δέκτη. Τα τρέχοντα σετ περιλαμβάνουν OXIBD και MYGO4. Για αμφίδρομη επικοινωνία με το OXIBD, είναι κατάλληλο το ON3EBD. Μπορείτε να διατηρήσετε το OXI με συμβατά τηλεχειριστήρια· OXILR απαιτεί τηλεχειριστήρια της οικογένειας ONE LR.
Άλλες διαθέσιμες επιλογές είναι τα INTI2, ON2E, FLO2RE και NICEWAY· επιλέγονται ανάλογα με τον δέκτη και την οικογένεια κωδικοποίησής του. Η ίδια συχνότητα δεν εγγυάται συμβατότητα. Πραγματοποιήστε τη σύζευξη σύμφωνα με τις οδηγίες του εγχειριδίου του δέκτη και της κεραίας.
Με το OXIBD, συνδέστε την εξωτερική κεραία απευθείας στους ακροδέκτες κεραίας του δέκτη. Τηρήστε τη σήμανση του κεντρικού αγωγού και της θωράκισης του ομοαξονικού καλωδίου· δεν πρόκειται για τροφοδοσία +/−.
Προσθήκη εξαρτημάτων
| Φάρος | ELDC για την αντίστοιχη έξοδο DC. WLT συνδέεται μόνο σε τάση και λειτουργία που υποστηρίζονται από το εγχειρίδιό του· όχι απευθείας στα 230 V. |
|---|---|
| Φωτοκύτταρα | EPMB και άλλα συμβατά στοιχεία BlueBUS. |
| Βραχίονες | PLA6 για την απαιτούμενη προέκταση της πίσω στερέωσης· PLA8 για την εμπρόσθια στερέωση με βίδες. |
| Διεπαφή σέρβις | IBT4N και OVIEW για εξειδικευμένη ρύθμιση και διάγνωση. |
Λειτουργία σε περίπτωση διακοπής ρεύματος
Το MC824HR30 υποστηρίζει την εφεδρική μπαταρία NICE PSS324. Η παλαιότερη PS324 συνδέεται μέσω του CABLA11 και σε αυτήν πρέπει να είναι απενεργοποιημένη η λειτουργία Standby. Όταν επιλέγετε ανταλλακτική μπαταρία, αναφέρετε πάντα την ακριβή ονομασία τόσο της μονάδας ελέγχου όσο και της μπαταρίας.
Πραγματοποιήστε τη σύνδεση με αποσυνδεδεμένη την παροχή ρεύματος και την μπαταρία. Η αυτονομία εξαρτάται από την κατάσταση της μπαταρίας και το φορτίο της πύλης. Λεπτομέρειες θα βρείτε στην ενότητα εφεδρική τροφοδοσία MC824HR30· χωρίς μπαταρία, παραμένει διαθέσιμη η χειροκίνητη απασφάλιση.
Όταν η πύλη δεν λειτουργεί σωστά
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Ο κινητήρας δεν κινείται | Την τροφοδοσία της μονάδας ελέγχου, αν έχει απασφαλιστεί, το STOP και τα φωτοκύτταρα· αν έχει διακοπεί η λειτουργία λόγω υπερφόρτωσης, αφήστε την να κρυώσει και απομακρύνετε την αιτία. |
| Τα φύλλα κινούνται με λάθος σειρά | M2/ENC2: πρώτο στο άνοιγμα, M1/ENC1: πρώτο στο κλείσιμο· έλεγχος και διορθώσεις μόνο χωρίς τροφοδοσία. |
| Σταματά ή αντιστρέφει την κίνησή του | Εμπόδιο, άνεμος, αντίσταση στους μεντεσέδες, φωτοκύτταρα, στοπ και σύνδεση κωδικοποιητή. |
| Οι L1/L2 ή L3/L4 αναβοσβήνουν | Η αναγνώριση των συσκευών ή η εκμάθηση των θέσεων δεν έχει ακόμη ολοκληρωθεί· ακολουθήστε το αντίστοιχο στάδιο της διαδικασίας. |
| Ο φάρος υποδεικνύει βλάβη | Πίνακας διαγνωστικών MC824HR30 εξηγεί τον αριθμό των αναλαμπών και την αντίδραση του συστήματος. |
Η επαναφορά δεν είναι το πρώτο βήμα για μια συνηθισμένη βλάβη. Η διαγραφή των ρυθμίσεων απαιτεί νέα εκμάθηση και έλεγχο ασφαλείας· τα τηλεχειριστήρια διαχειρίζονται ξεχωριστά, στον δέκτη.

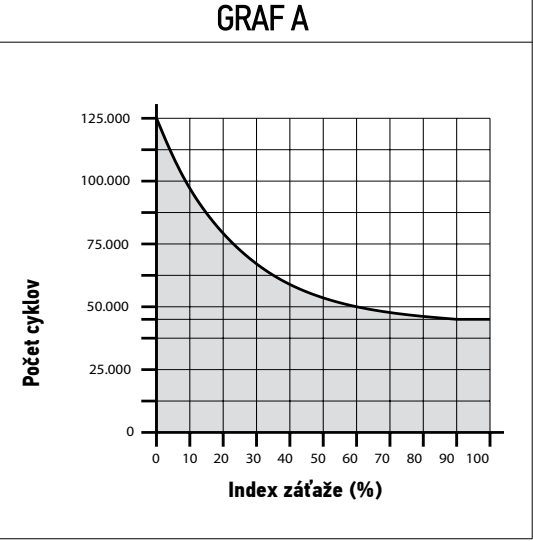

Ενδεικτική διάρκεια ζωής
Προσθέστε τους αντίστοιχους δείκτες, εντός των επιτρεπόμενων διαστάσεων της πύλης. Συνυπολογίστε και άλλους παράγοντες, εφόσον η πιθανότητα εμφάνισής τους υπερβαίνει το 10%. Το γράφημα δείχνει τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση· δεν αποτελεί εγγύηση ούτε ένδειξη διάρκειας σε έτη.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής |
|---|---|---|
| Φύλλο άνω των 100 έως 200 kg | 10 % |
|
| Μήκος 1–2 m | 10 % | |
| Μήκος πάνω από 2 έως 3 m | 20 % | |
| Πάνω από 40 °C / κάτω από 0 °C ή υγρασία πάνω από 80 % | 20 % | |
| Πλήρης επένδυση φύλλου | 15 % | |
| Περιβάλλον με άνεμο | 15 % |
Κατά την επιλογή, πρέπει πάντα να παραμένετε εντός του διαγράμματος επιτρεπόμενου μήκους και βάρους. Ο δείκτης διάρκειας ζωής δεν επιτρέπει βαρύτερο ή μακρύτερο φύλλο.
Δοκιμές, ασφάλεια και συντήρηση
Ο τεχνικός ελέγχει ολόκληρη τη διαδρομή, τα στοπ, την απασφάλιση, τα φωτοκύτταρα, το STOP και τις δυνάμεις πρόσκρουσης. Στη χειροκίνητη δοκιμή που περιγράφεται στο εγχειρίδιο του κινητήρα, τα 390 N είναι το ανώτατο όριο δοκιμής για χειροκίνητη κίνηση και όχι η επιθυμητή ρύθμιση της δύναμης πρόσκρουσης. Παραδίδει το εγχειρίδιο και δείχνει την ασφαλή απασφάλιση.
Πραγματοποιείτε έλεγχο το αργότερο κάθε 6 μήνες, συχνότερα σε εντατική χρήση. Ελέγχονται τα στηρίγματα, οι βίδες, η διάβρωση, οι μεντεσέδες, η κατάσταση και η λίπανση του κοχλία σύμφωνα με το εγχειρίδιο, τα καλώδια, τα στοπ και όλες οι διατάξεις ασφαλείας. Πριν από τη συντήρηση, αποσυνδέστε την τροφοδοσία και την μπαταρία.
Μην εισέρχεστε στην τροχιά των φύλλων όσο κινούνται. Κρατήστε τα χειριστήρια μακριά από παιδιά και μη χειρίζεστε την πύλη αν δεν έχετε ορατότητα στη δίοδο. Αν το φύλλο διαθέτει ενσωματωμένη πεζόπορτα, το άνοιγμά της πρέπει να εμποδίζει την ενεργοποίηση του μηχανισμού κίνησης. Σε περίπτωση βλάβης, θέστε τον αυτοματισμό εκτός λειτουργίας και καλέστε τεχνική υποστήριξη· μην παρακάμπτετε τις διατάξεις ασφαλείας.
Τεχνικά χαρακτηριστικά WG3524HS
| Μοντέλο | NICE WINGO WG3524HS |
|---|---|
| Κινητήρας | 24 V DC· όχι απευθείας τροφοδοσία 230 V |
| Δύναμη | Μέγ. 1 500 N, ονομαστική 650 N |
| Ταχύτητα | 0,040 m/s χωρίς φορτίο· περίπου 10 s / 90° χωρίς επιτάχυνση και επιβράδυνση, σε τυπική εγκατάσταση |
| Κατανάλωση ισχύος / ρεύμα | Μέγ. 120 W / 5 A· ονομαστική τιμή 72 W / 3 A |
| Κύκλος λειτουργίας | Έως 30 κύκλοι/ώρα στην ονομαστική δύναμη |
| Διαδρομή εμβόλου | 470 mm |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |

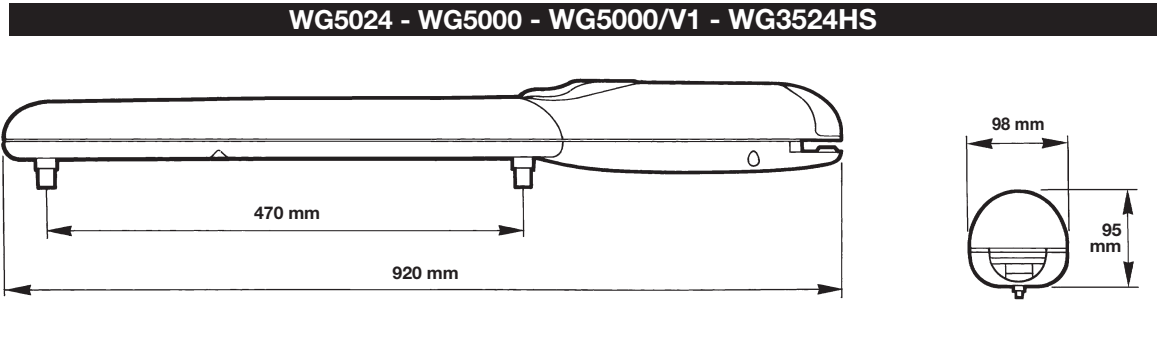

| Διαστάσεις | 920 × 98 × 95 mm |
| Βάρος | 6 kg |
Θα σας βοηθήσουμε να επιλέξετε με βάση τις διαστάσεις, το βάρος, την επένδυση, τη συχνότητα χρήσης και τη θέση των μεντεσέδων. Επικοινωνήστε μαζί μας με αυτά τα στοιχεία και μια φωτογραφία του σημείου εγκατάστασης.
Εγχειρίδιο εγκατάστασης PDF
