NICE S-Fab SFAB2124 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 2,3 m/400 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
363,74 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE S-Fab SFAB2124 - αυτόνομος υπόγειος μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα με φύλλο έως 2,3 m/400 kg
Το NICE S-FAB SFAB2124 είναι ένας αυτόνομος υπόγειος μηχανισμός κίνησης με κινητήρα 24 V DC και μαγνητικό κωδικοποιητή για ένα φύλλο πύλης. Είναι μη αναστρέψιμος μηχανισμός κίνησης. Δεν περιλαμβάνεται μονάδα ελέγχου· για νέα εγκατάσταση χρησιμοποιείται η MC824HR30. Για δίφυλλη πύλη απαιτούνται δύο κινητήρες και μία κατάλληλη μονάδα ελέγχου.
Η υπόγεια εγκατάσταση διατηρεί τον μηχανισμό κίνησης κρυμμένο κάτω από τον άξονα των μεντεσέδων. Είναι χρήσιμο όταν δεν υπάρχει χώρος δίπλα στο φύλλο για γραμμικό μηχανισμό κίνησης ή αρθρωτό μηχανισμό κίνησης, ή όταν θέλετε να διατηρήσετε την πύλη με καθαρή εμφάνιση. Τάση Τα 24 V είναι η τάση του κινητήρα· η τροφοδοσία από το δίκτυο και οι λειτουργίες των παρελκομένων παρέχονται από την κεντρική μονάδα.
Μονάδα ελέγχου και συμβατά παρελκόμενα
Το SFAB2124 διαθέτει κωδικοποιητή και είναι συμβατό με τη μονάδα ελέγχου MC824H. Η MC824L δεν αποτελεί αντικαταστάτη της MC824H για αυτόν τον κινητήρα. Για την παλαιότερη MC824HR10, ακολουθήστε τη συνδεσμολογία και τις διαδικασίες της πλακέτας που είναι πράγματι εγκατεστημένη.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Έλεγχος ενός ή δύο κινητήρων. Συνδεσμολογία. |
|
| Φάρος | Ένδειξη κίνησης. Η τροφοδοσία και η επιτρεπόμενη κατανάλωση καθορίζονται από την κεντρική μονάδα· χαρακτηριστικά εξόδων. |
Άλλοι προειδοποιητικοί φάροι επιλέξτε με βάση την τάση και τη μέγιστη κατανάλωση της εξόδου FLASH της κεντρικής μονάδας που είναι πράγματι εγκατεστημένη. |
| Φωτοκύτταρα | Προστασία της διέλευσης ανάλογα με τη θέση και τη λειτουργία. Σύνδεση και ρύθμιση. |
Συνδέστε τα ενσύρματα ζεύγη BlueBUS στην υποδοχή BLUEBUS. Τα EPMOW απαιτούν τη ραδιοδιεπαφή IBW συνδεδεμένη στο BlueBUS· δεν συνδέονται απευθείας με καλώδια όπως τα EPMB. Στο FT210B, ο πομπός στο φύλλο τροφοδοτείται από μπαταρία, ενώ ο δέκτης συνδέεται στο BlueBUS με δύο καλώδια. Το FT210B μεταδίδει επίσης την κατάσταση της ακμής ασφαλείας. Τα φωτοκύτταρα με ρελέ συνδέονται στις εισόδους επαφών και όχι στο BlueBUS. |
| Πομπός | Τηλεχειριστήριο. Ο τύπος κωδικοποίησης πρέπει να αντιστοιχεί στον εγκατεστημένο δέκτη· σύζευξη. | |
| Δέκτης | Δέκτης για σύνδεση στην υποδοχή της μονάδας ελέγχου SM. Τα OXIBD και OXILR χρησιμοποιούν διαφορετικά ασύρματα συστήματα· επιλέξτε τα τηλεχειριστήρια ανάλογα με τον δέκτη. |
|
| Κεραία | Καλύτερη λήψη του τηλεχειριστηρίου. Συνδέστε την κεραία στον εγκατεστημένο δέκτη· για το OXIBD, απευθείας στους ακροδέκτες κεραίας του. | |
| Πληκτρολόγιο | Πρόσβαση με κωδικό. Το ασύρματο μοντέλο πρέπει να είναι συμβατό με τον δέκτη και το ενσύρματο με τον τύπο διεπαφής. | |
| Διακόπτης με κλειδί | Χειρισμός με κλειδί μέσω επαφής NO χωρίς δυναμικό, στην είσοδο βηματικής λειτουργίας, ανοίγματος ή κλεισίματος. | |
| Ηλεκτρικές κλειδαριές | Πρόσθετη ασφάλιση του φύλλου· έξοδος για κλειδαριά. |
|
| Αναγνώστες καρτών | Πρόσβαση με τσιπ ή κάρτα μέσω συμβατής διεπαφής της μονάδας ελέγχου. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος. Επιλέξτε μπαταρία ανάλογα με τη γενιά και την υποδοχή της μονάδας ελέγχου. |
Για MC824HR30 NICE PSS324. Η παλαιότερη PS324 απαιτεί το σωστό καλώδιο CABLA11 και την αντίστοιχη ρύθμιση· σύνδεση εφεδρικής τροφοδοσίας. |
Μεμονωμένος κινητήρας, κουτί και εξοπλισμός πόρτας
| Μέρος του συνόλου | Τι χρειάζεστε |
|---|---|
| Κινητήρας SFAB2124 | Ένας κινητήρας με μαγνητικό κωδικοποιητή και καλώδιο τροφοδοσίας μήκους 2 m. Το όριο ισχύει για ένα φύλλο. |
| Κουτί θεμελίωσης | SFABBOX από χάλυβα με καταφόρεση, με μοχλό στερέωσης του φύλλου και μηχανικά στοπ. Το κουτί επιλέγεται ξεχωριστά, ανάλογα με τον εξοπλισμό της παραγγελίας. |
| Έλεγχος και ασφάλεια | MC824HR30, συμβατά φωτοκύτταρα, χειρισμός και σηματοδότηση ανάλογα με τη διαμόρφωση. Αυτά τα εξαρτήματα δεν είναι ενσωματωμένα στον κινητήρα. |

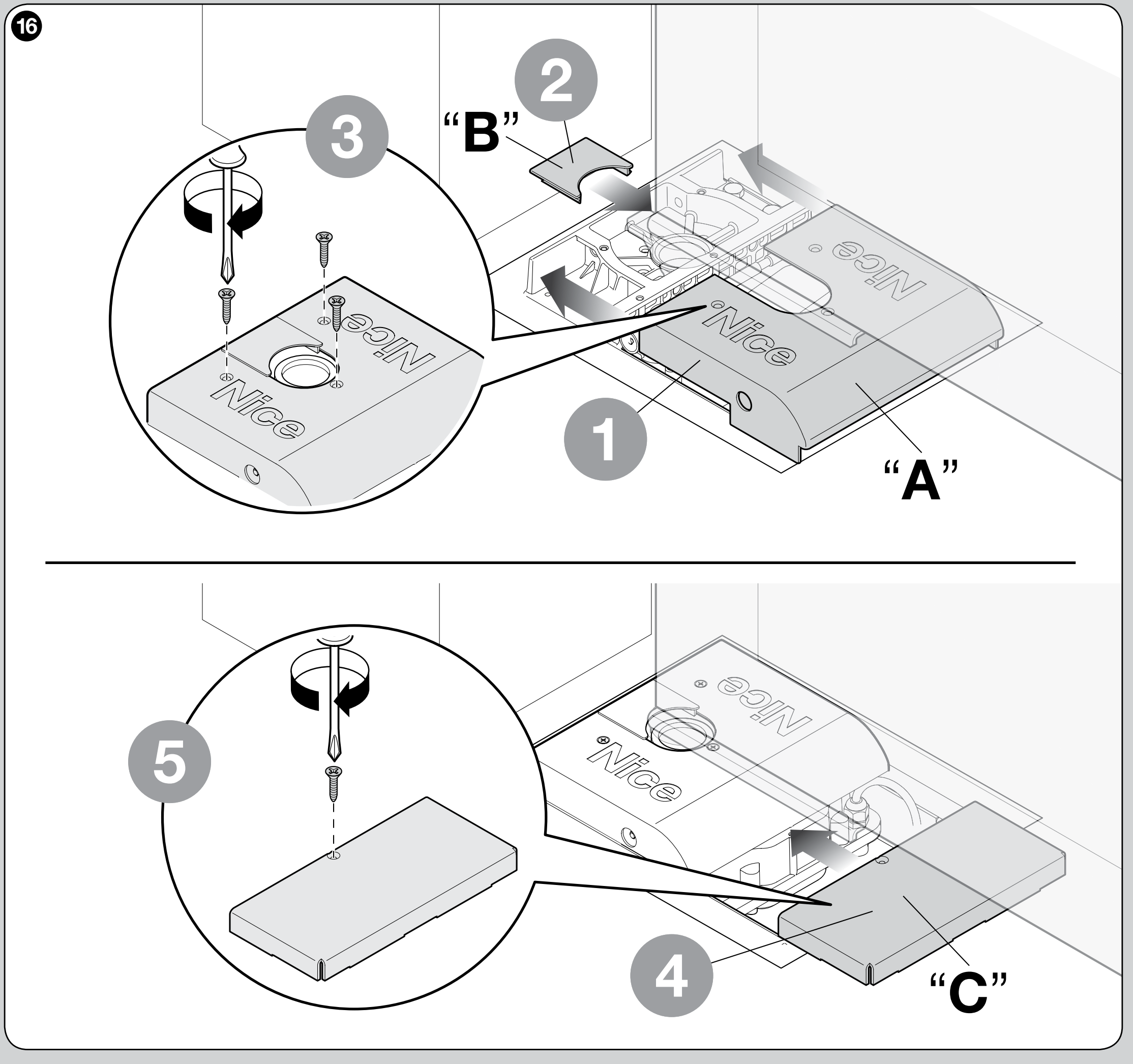

| Απασφάλιση | Πρόσβαση από τις δύο πλευρές στις οπές του καλύμματος και κατάλληλο τριγωνικό κλειδί. Μετά την εγκατάσταση, η απασφάλιση πρέπει να είναι εύκολα και με ασφάλεια προσβάσιμη. |
Το κουτί μπορεί να χρησιμοποιηθεί τόσο για δεξί όσο και για αριστερό φύλλο. Κατά την αγορά σετ, ελέγξτε τον αριθμό κινητήρων και κουτιών, τη συγκεκριμένη μονάδα ελέγχου και τον εξοπλισμό· οι δύο κινητήρες δεν αυξάνουν το επιτρεπόμενο βάρος ενός φύλλου.
Όρια μήκους, βάρους και λειτουργίας

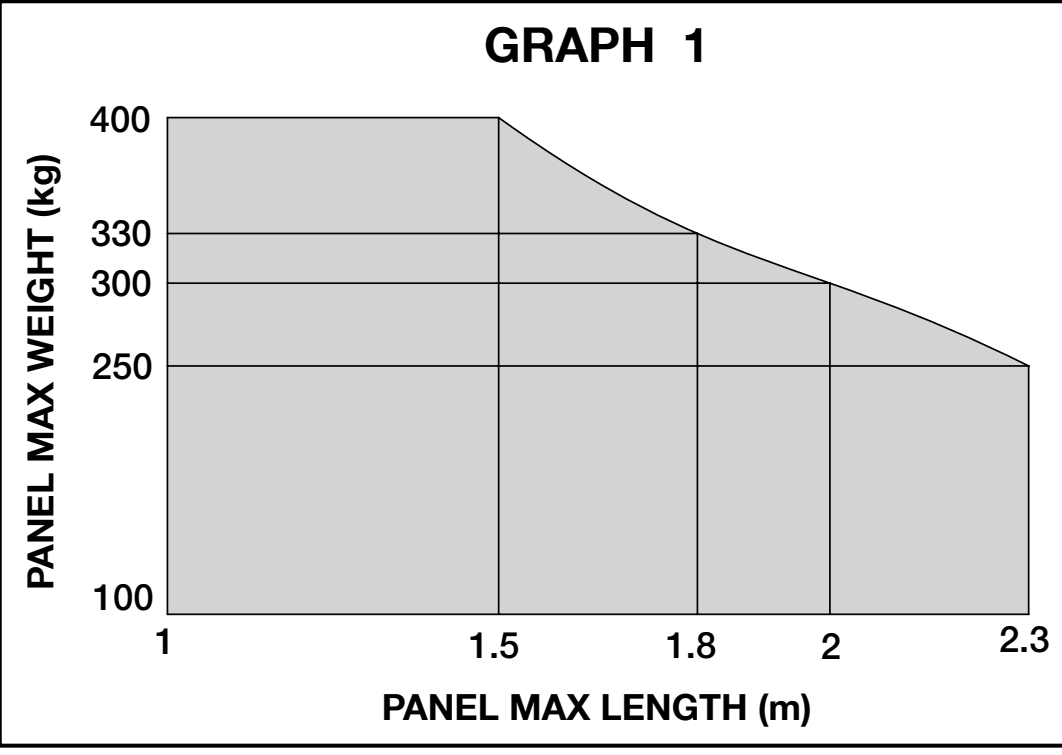

Τα μέγιστα όρια των 2,3 m και 400 kg δεν ισχύουν ταυτόχρονα. Ο συνδυασμός μήκους και βάρους του φύλλου πρέπει να παραμένει εντός της επιτρεπόμενης περιοχής του διαγράμματος. Το σχήμα, το ύψος, η συμπαγής πλήρωση και οι ισχυροί άνεμοι μπορούν να μειώσουν σημαντικά το επιτρεπόμενο φορτίο.
| Μήκος ενός φύλλου | Ανώτατο όριο βάρους σύμφωνα με το διάγραμμα |
|---|---|
| 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Η κίνηση πρέπει να είναι ομαλή και η αντίσταση παρόμοια σε όλη τη διαδρομή· το φύλλο δεν πρέπει να κινείται μόνο του όταν απελευθερωθεί. Ενδεικτικά, το άνοιγμα στις 90° με ονομαστικό φορτίο διαρκεί περίπου 15 δευτερόλεπτα, χωρίς να υπολογίζεται η επιτάχυνση και η επιβράδυνση. Χωρίς φορτίο, ο κινητήρας λειτουργεί στις 1,25 σ.α.λ., ενώ με την ονομαστική ροπή στις 1 σ.α.λ.
Για άνοιγμα στις 90° αναφέρονται 60 κύκλοι ανά ώρα με ονομαστικό φορτίο. Για άνοιγμα στις 180°, η τιμή αυτή πρέπει να μειωθεί στο μισό, δηλαδή σε 30 κύκλους/ώρα. Ο πραγματικός αριθμός εξαρτάται επίσης από ολόκληρη την πύλη και τις συνθήκες λειτουργίας.

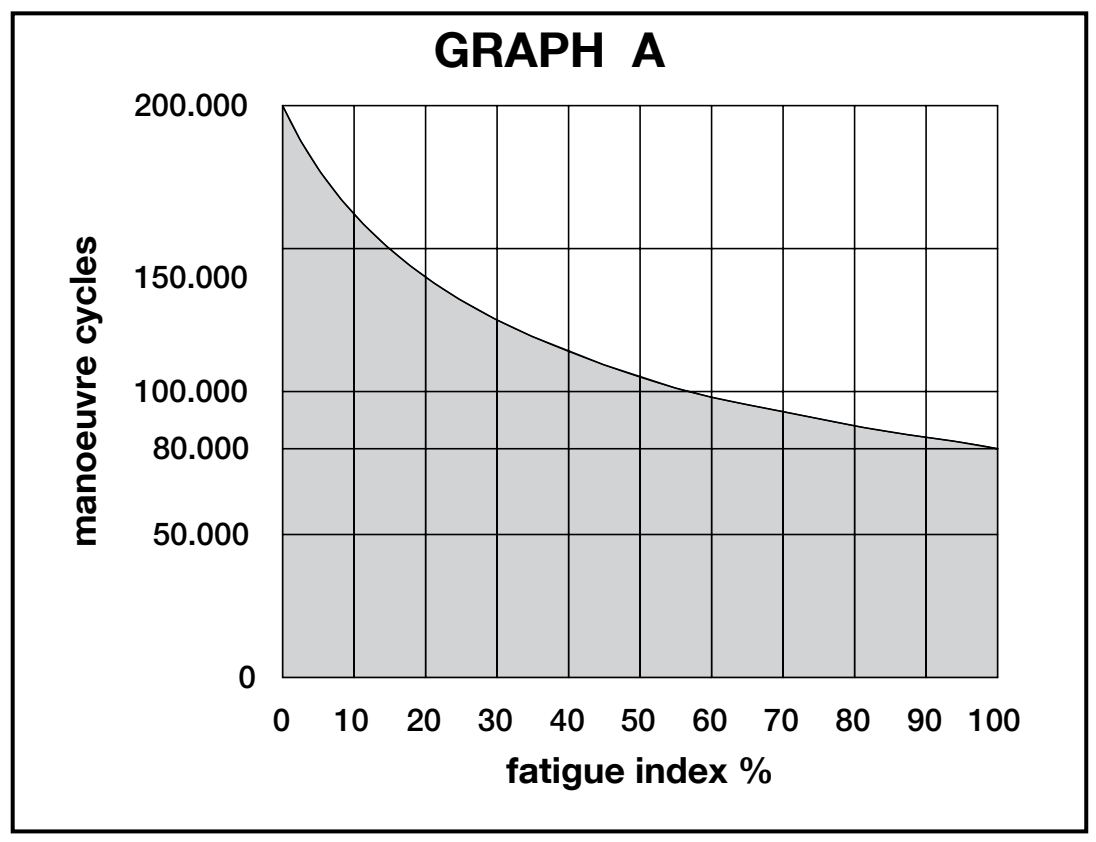

Ενδεικτική διάρκεια ζωής
Πρώτα, επαληθεύστε τον επιτρεπόμενο συνδυασμό στο διάγραμμα ορίων· ο πίνακας δεικτών δεν υποκαθιστά αυτό το όριο. Στη συνέχεια, επιλέξτε τον δείκτη για το βάρος και το μήκος του φύλλου. Προσθέστε τις σχετικές περιβαλλοντικές επιδράσεις· έπειτα διαβάστε από το διάγραμμα τον ενδεικτικό αριθμό κύκλων. Η παύλα υποδηλώνει μη επιτρεπόμενο συνδυασμό. Η εκτίμηση προϋποθέτει τακτική συντήρηση και δεν αποτελεί εγγύηση διάρκειας ζωής.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής | |||
|---|---|---|---|---|---|
| Βάρος φύλλου | 1,50 m | 1,51–1,80 m | 1,81–2,00 m | 2,01–2,30 m |
|
| Έως 100 kg | 0 % | 10 % | 20 % | 30 % | |
| 101–250 kg | 10 % | 20 % | 30 % | 40 % | |
| 251–300 kg | 20 % | 30 % | 40 % | 50 % | |
| 301–330 kg | 30 % | 40 % | 50 % | — | |
| 331–400 kg | 40 % | 50 % | — | — | |
| Πρόσθετη επίδραση | Προσθήκη | ||||
| Θερμοκρασία πάνω από 40 °C ή κάτω από 0 °C ή υγρασία πάνω από 80 % | 15 % συνολικά για αυτή τη γραμμή | ||||
| Συμπαγής πλήρωση φύλλου | 15 % | ||||
| Περιοχή με ανέμους | 15 % | ||||
Για φύλλο μικρότερο από 1,50 m, ζητήστε από τεχνικό να επιβεβαιώσει τον δείκτη διάρκειας ζωής· το επιτρεπόμενο βάρος εξακολουθεί να καθορίζεται από το παραπάνω διάγραμμα ορίων.
Εγκατάσταση κουτιού θεμελίωσης και φύλλου
Ο πείρος του κουτιού και όλοι οι μεντεσέδες πρέπει να βρίσκονται στον ίδιο άξονα. Η απόκλιση από τον κοινό άξονα δημιουργεί αντίσταση, καταπονεί τον μηχανισμό και δεν διορθώνεται με ρύθμιση μεγαλύτερης δύναμης. Πριν από την τοποθέτηση, ελέγξτε τις διαστάσεις του κουτιού, το ύψος του φύλλου, τον χώρο για τα καλύμματα και την πρόσβαση για απασφάλιση. Διαδικασία εγκατάστασης υπόγειου κουτιού.

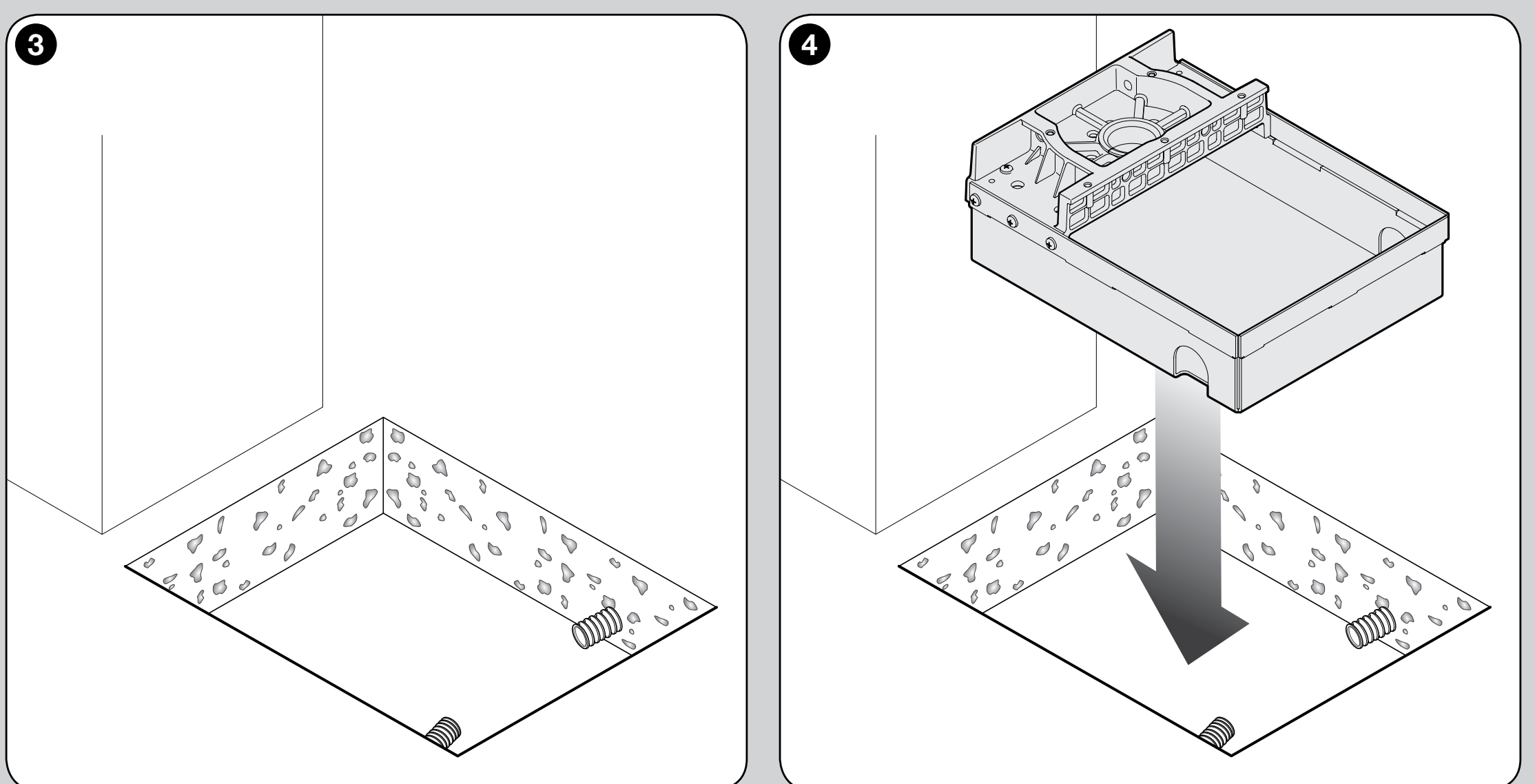

- Προετοιμάστε τον λάκκο θεμελίωσης σύμφωνα με τις διαστάσεις του κουτιού. Τοποθετήστε ξεχωριστό σωλήνα προστασίας για το καλώδιο και σωλήνα αποστράγγισης που λειτουργεί σωστά· δεν πρέπει να συσσωρεύεται νερό στο κουτί.

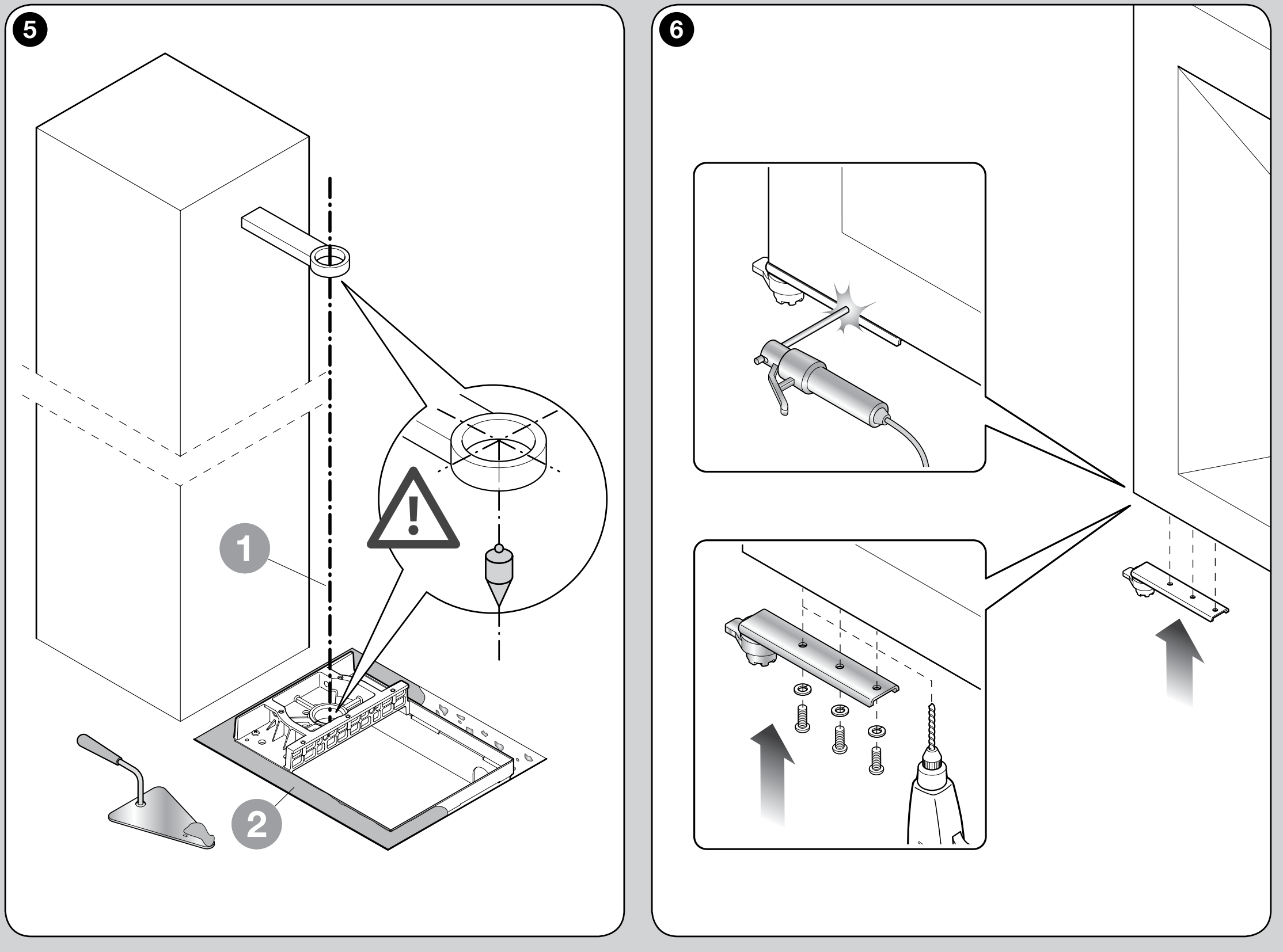

- Τοποθετήστε το κουτί έτσι ώστε ο άξονάς του να βρίσκεται ακριβώς κάτω από τον άξονα του επάνω μεντεσέ. Στερεώστε το με σκυρόδεμα σε οριζόντια θέση και στο σωστό ύψος.
- Στην κάτω πλευρά του φύλλου, ανοίξτε τρεις σπειρωτές οπές M10 βάθους τουλάχιστον 15 mm και στερεώστε τον μοχλό με τρεις βίδες. Εναλλακτικά, μπορεί να χρησιμοποιηθεί συγκόλληση επαρκούς αντοχής.

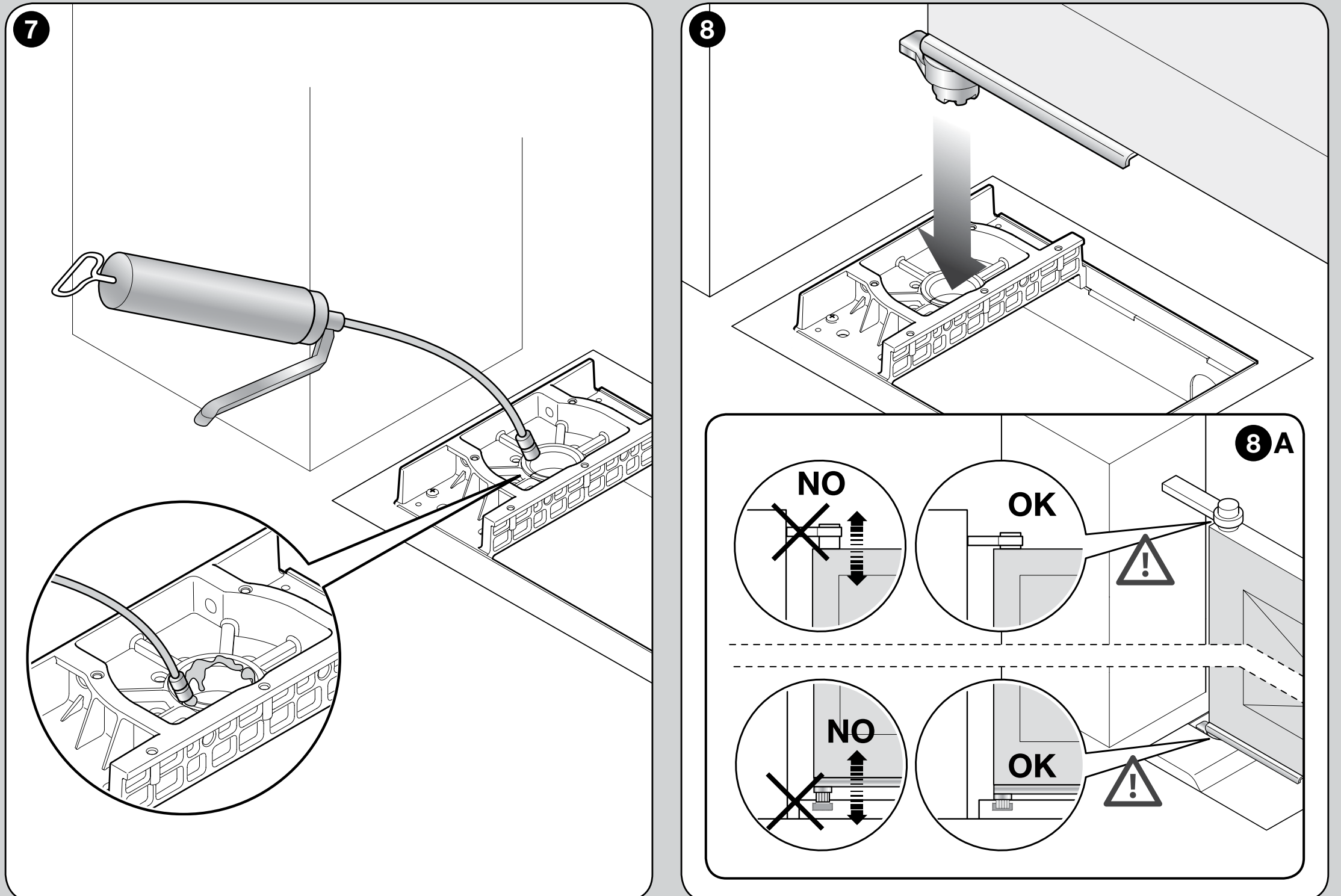

- Λιπάνετε το κουζινέτο του κουτιού και τοποθετήστε τον μοχλό που είναι συνδεδεμένος με το φύλλο. Το φύλλο πρέπει να ασφαλιστεί με ασφάλεια στους μεντεσέδες και να προστατεύεται από ανασήκωση.

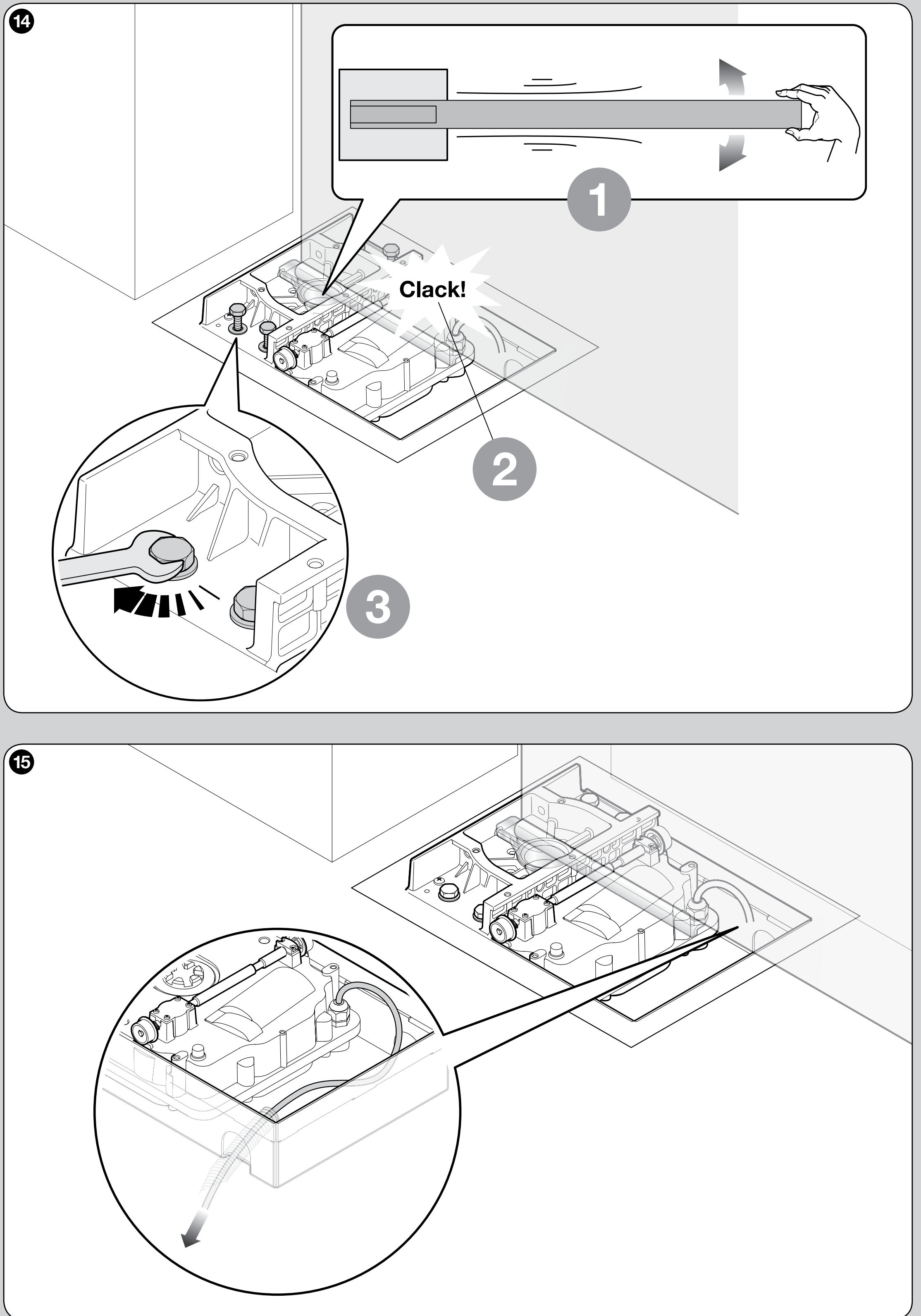

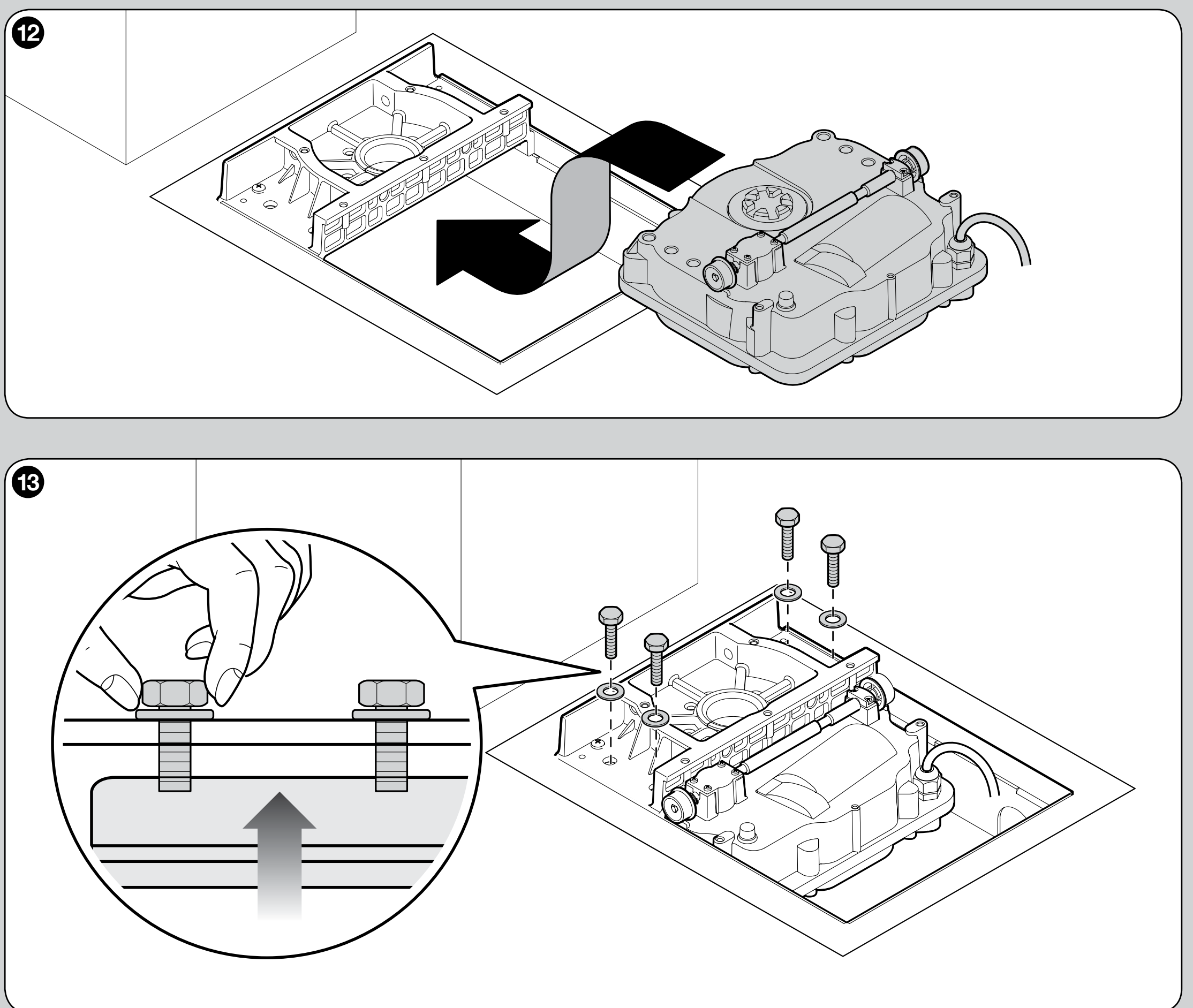

- Ρυθμίστε τα στοπ. Τοποθετήστε τον κινητήρα στο κουτί και σφίξτε ελαφρά τη στερέωση, ώστε να ανυψωθεί λίγο πάνω από τον πυθμένα.
- Μετακινήστε αργά το φύλλο ώστε το γρανάζι να εμπλακεί σωστά με τον κινητήρα· μόνο τότε σφίξτε πλήρως τις βίδες στερέωσης.
- Περάστε το καλώδιο μέσα από τον σωλήνα προστασίας και έξω από το κουτί. Τοποθετήστε τα καλύμματα A, B και C με τη σειρά που φαίνεται στην εικόνα και στερεώστε τα με τις παρεχόμενες βίδες.
Ο κινητήρας έχει μεταλλικό περίβλημα και βαθμό προστασίας IP67 προστατεύει τον κινητήρα σε περίπτωση προσωρινής βύθισης· δεν υποκαθιστά την αποστράγγιση ούτε τον τακτικό καθαρισμό του κουτιού. Οι ηλεκτρικοί σύνδεσμοι δεν πρέπει να βρίσκονται μέσα στο κουτί.

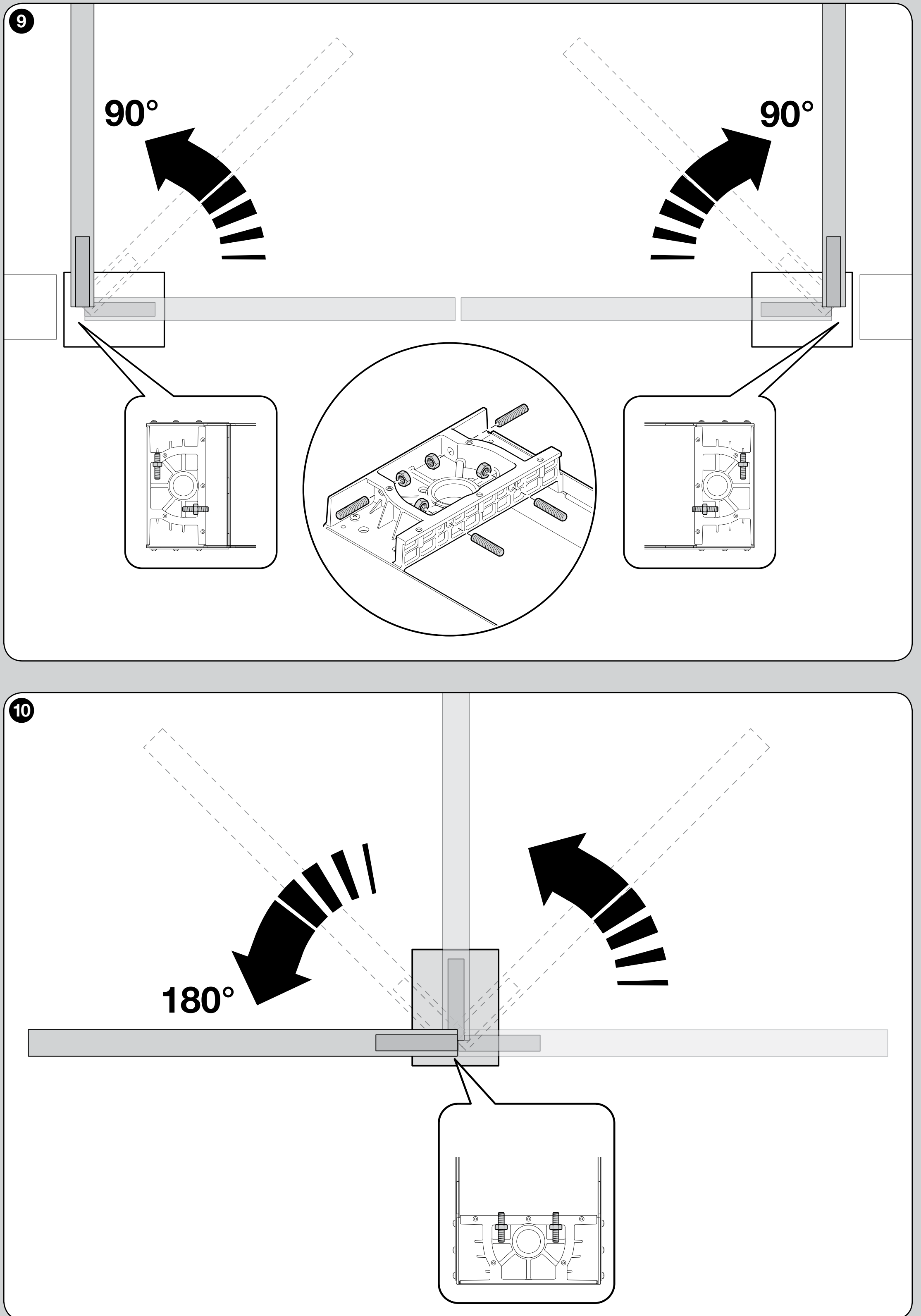

Στοπ και γωνία ανοίγματος
Τα μηχανικά στοπ περιορίζουν τόσο το άνοιγμα όσο και το κλείσιμο. Τα εσωτερικά στοπ επιτρέπουν τη ρύθμιση του ανοίγματος στις 90° ±10° ή 180° ±10°· αν χρησιμοποιούνται προσαρμοσμένα εξωτερικά στοπ της πόρτας, ο τεχνικός πρέπει να επαληθεύσει τη θέση τους και την τελική γωνία με βάση τη συγκεκριμένη μηχανική διάταξη. Ένα εξωτερικό στοπ από μόνο του δεν επιβεβαιώνει ότι είναι κατάλληλη οποιαδήποτε γωνία. Η γωνία δεν ρυθμίζεται μόνο μέσω της διάρκειας εκμάθησης της μονάδας ελέγχου. Τα εσωτερικά στοπ δεν μπορούν να ρυθμιστούν αυθαίρετα σε όλο το εύρος μεταξύ 90° και 180°.
Αφού ρυθμίσετε τα στοπ, σφίξτε τα ασφαλιστικά παξιμάδια. Ελέγξτε χειροκίνητα και τις δύο ακραίες θέσεις, την ελεύθερη διαδρομή και τη σταθερότητα της στερέωσης· μόνο τότε εκτελέστε εκμάθηση των θέσεων στη μονάδα ελέγχου.
Σύνδεση κινητήρα και μαγνητικού κωδικοποιητή
Το καλώδιο τροφοδοσίας έχει μήκος 2 m. Για μεγαλύτερη απόσταση, χρησιμοποιήστε κατάλληλο κουτί σύνδεσης έξω από το κουτί θεμελίωσης· η σύνδεση καλωδίων μέσα στο κουτί θεμελίωσης απαγορεύεται. Αποσυνδέστε την παροχή ρεύματος και την μπαταρία πριν από τη σύνδεση.
| Καλώδιο κινητήρα SFAB2124 | Σύνδεση |
|---|---|
| Μπλε και καφέ | Ζεύγος τροφοδοσίας 24 V DC στους ακροδέκτες M του αντίστοιχου κινητήρα. Η φορά καθορίζεται από τη μονάδα ελέγχου· δεν πρόκειται για μόνιμη σταθερή πολικότητα +/−. |
| Μαύρο και γκρι | Είσοδος ENC του αντίστοιχου φύλλου. Στο MC824H δεν γίνεται διάκριση πολικότητας του κωδικοποιητή· το ζεύγος ανήκει στον ίδιο κινητήρα. |
| Κιτρινοπράσινο | Προστατευτική γείωση PE· μην το χρησιμοποιείτε ποτέ ως αγωγό κινητήρα ή κωδικοποιητή. |
Στο MC824HR30, η διατομή του καλωδίου του κινητήρα, συμπεριλαμβανομένου του PE, είναι 3 × 1,5 mm², του κωδικοποιητή 2 × 1,0 mm²· το καλώδιο του κινητήρα και του κωδικοποιητή πρέπει να έχει μήκος το πολύ 10 m μεταξύ της μονάδας ελέγχου και του κινητήρα. Συνδέστε το ένα φύλλο στα M2 και ENC2. Οι πλήρεις πληροφορίες για τους ακροδέκτες και τις συνδέσεις βρίσκονται στο εγχειρίδιο MC824HR30.

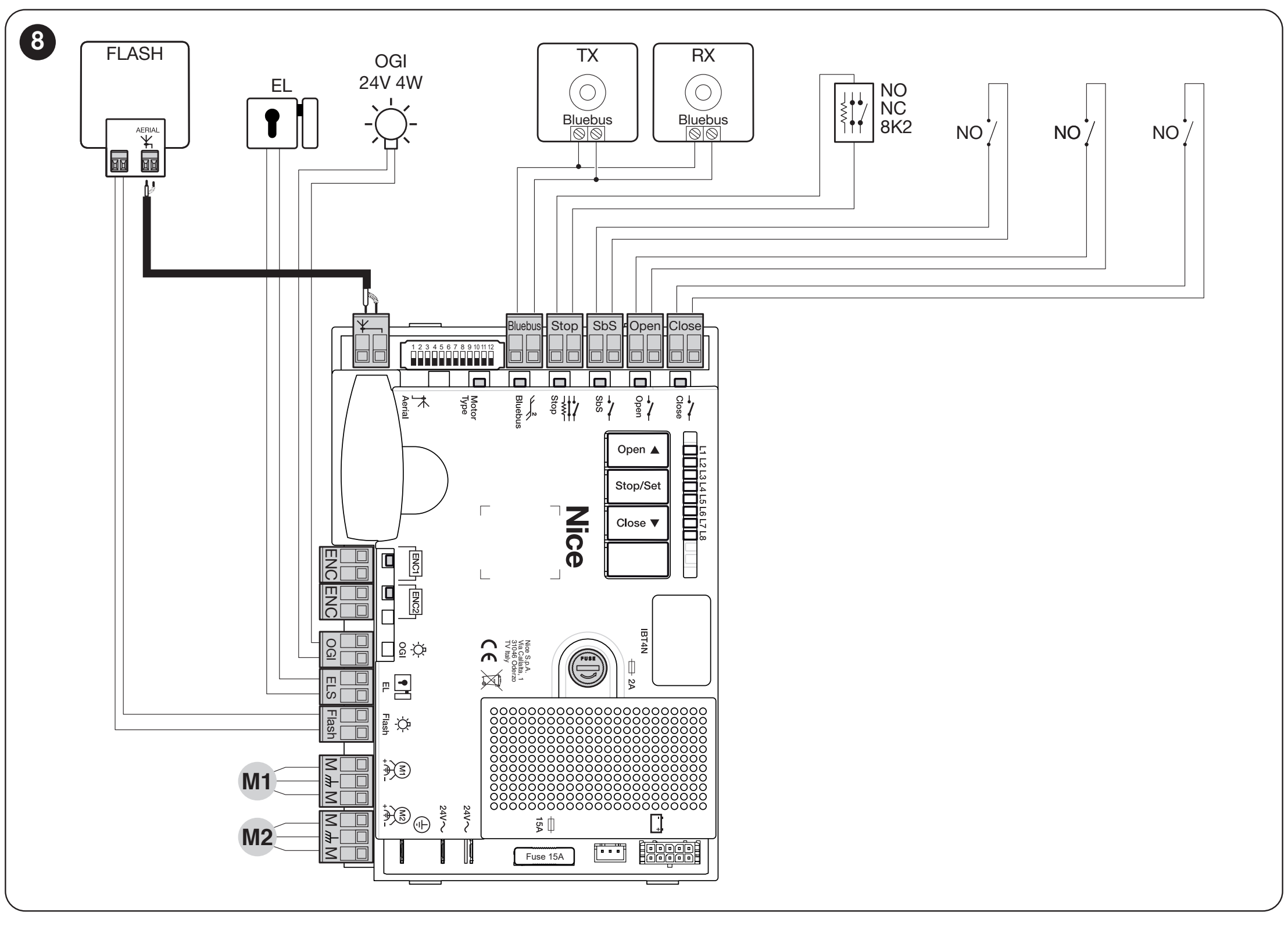

Ακροδέκτες και τροφοδοσία εξαρτημάτων MC824HR30

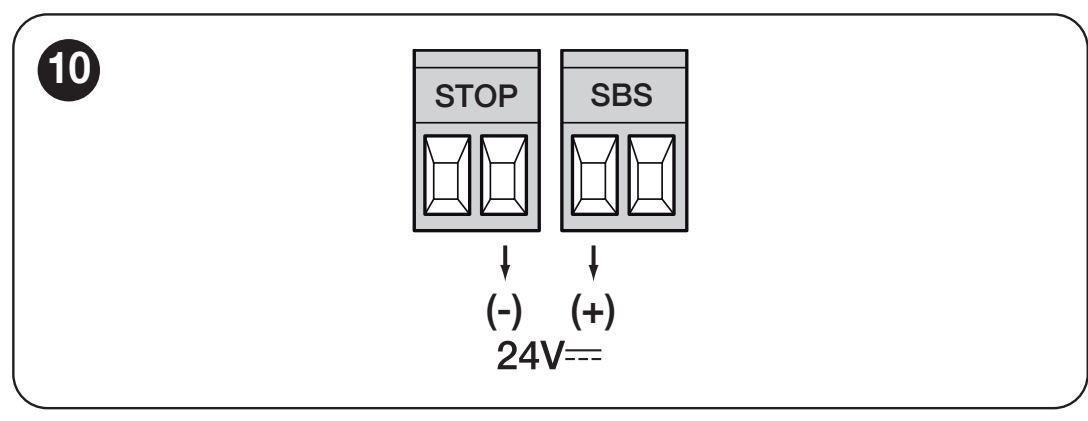

| Σύνδεση | Τάση, πολικότητα και όριο |
|---|---|
| Βοηθητική τροφοδοσία | + είναι ο αριστερός ακροδέκτης του ζεύγους SbS· − είναι ο δεξιός ακροδέκτης του ζεύγους STOP, όταν κοιτάζετε τις κλέμμες με τις ευανάγνωστες ενδείξεις STOP και SbS όπως στην εικόνα. 24 V DC −30/+50 %, συνολικά έως 200 mA. |
| BlueBUS | Δύο αγωγοί για συμβατά φωτοκύτταρα EPMB και άλλες συσκευές. Χωρίς πολικότητα· δεν είναι καθολική έξοδος 24 V. Σε περίπτωση αλλαγής συσκευών, απαιτείται νέα αναγνώριση. |
| FLASH | 12 V DC, έως 21 W, για παράδειγμα ELDC. Οι ακροδέκτες της βοηθητικής τροφοδοσίας 24 V δεν πρέπει να συγχέονται με την έξοδο FLASH. |
| ELS | 12 V AC, έως 15 VA για ηλεκτρική κλειδαριά· χωρίς πολικότητα +/−. |
| OGI | Ένδειξη ανοιχτής πόρτας: 24 V, έως 4 W. Η λειτουργία εξαρτάται από τη ρύθμιση της εξόδου. |
| SbS / OPEN / CLOSE | Χειρισμός με ξηρή επαφή NO· μην εφαρμόζετε εξωτερική τάση στις εισόδους εντολών. |
| STOP | Είσοδος ασφαλείας ανάλογα με τη συσκευή που έχει επιλεγεί: επαφή NO/NC ή ωμική ακμή ασφαλείας 8,2 kΩ. Η σύνδεση και η αναγνώριση πρέπει να γίνουν σύμφωνα με την πραγματική πλακέτα. |
Συνδέστε μόνο συσκευές κατάλληλες για την τάση και την κατανάλωση της συγκεκριμένης εξόδου. Επιλέξτε τους ραδιοδέκτες, την μπαταρία και την ηλιακή τροφοδοσία ανάλογα με τους συνδέσμους της μονάδας ελέγχου· αναλυτική τροφοδοσία εξαρτημάτων.
Πρώτη εκκίνηση και έλεγχος της πόρτας
Πριν από την ενεργοποίηση, η πόρτα πρέπει να κινείται χειροκίνητα σε όλη τη διαδρομή της, το κουτί θεμελίωσης να έχει αποστραγγιστεί, τα στοπ να έχουν ρυθμιστεί και ο μηχανισμός κίνησης να είναι ασφαλισμένος. Ελέγξτε τον αγωγό προστασίας, την όδευση των καλωδίων, τα φωτοκύτταρα και την προστασία των επικίνδυνων σημείων. Η εγκατάσταση, η σύνδεση στο δίκτυο και ο έλεγχος ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό.
- Αποσυνδέστε την παροχή ρεύματος και τυχόν μπαταρία και ελέγξτε όλες τις συνδέσεις· δεν επιτρέπονται ηλεκτρικές ενώσεις μέσα στο κουτί θεμελίωσης.
- Επαναφέρετε την τροφοδοσία. Στη συγκεκριμένη σύγχρονη μονάδα ελέγχου, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει τακτικά μία φορά το δευτερόλεπτο, οι λυχνίες LED των φωτοκυττάρων TX/RX πρέπει να αναβοσβήνουν και ο φάρος FLASH πρέπει να παραμένει σβηστός. Σε περίπτωση μη φυσιολογικής ένδειξης, αποσυνδέστε την τροφοδοσία και διορθώστε την αιτία.
- Εκτελέστε αναγνώριση των συνδεδεμένων συσκευών και, στη συνέχεια, εκμάθηση των θέσεων των φύλλων στην πραγματικά εγκατεστημένη πλακέτα.
- Ελέγξτε τη φορά κίνησης, και τις δύο ακραίες θέσεις, την επιβράδυνση και τη σωστή σειρά των επικαλυπτόμενων φύλλων.
- Δοκιμάστε κάθε στοιχείο ασφαλείας στη θέση λειτουργίας του και μετρήστε τις δυνάμεις σε ολόκληρη την πόρτα.
- Παραδώστε τον λειτουργικό χειροκίνητο μηχανισμό απασφάλισης, τα κλειδιά, το εγχειρίδιο και το πρόγραμμα ελέγχων. Χρησιμοποιήστε την πόρτα μόνο αφού ολοκληρωθεί επιτυχώς ο έλεγχος ολόκληρης της διάταξης.
Στο MC824HR30, για ένα φύλλο χρησιμοποιήστε τα M2 και τον κωδικοποιητή του· το M1 παραμένει ελεύθερο. Για δύο φύλλα, αντιστοιχίστε πάντα τον κινητήρα και τον κωδικοποιητή στο ίδιο φύλλο. Σε επικαλυπτόμενα φύλλα, το M2 ανοίγει πρώτο και κλείνει τελευταίο. Πριν από την εκμάθηση, ο τεχνικός πρέπει να επιβεβαιώσει τη θέση του επιλογέα κινητήρα για το SFAB2124 στην πραγματική πλακέτα· μην την επιλέγετε μόνο βάσει της παρόμοιας ονομασίας άλλου κινητήρα.
Αναγνώριση συνδεδεμένων συσκευών
Στη συγκεκριμένη σύγχρονη μονάδα ελέγχου, κρατήστε ταυτόχρονα πατημένα τα OPEN ▲ και STOP/SET για περίπου 3 δευτερόλεπτα. Αφήστε τα όταν οι λυχνίες L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα. Περιμένετε να ολοκληρωθεί η διαδικασία: η λυχνία LED STOP θα παραμείνει αναμμένη και οι L1/L2 θα σβήσουν. Η εκμάθηση πρέπει να γίνεται ακόμη και όταν δεν είναι συνδεδεμένες συσκευές και να επαναλαμβάνεται μετά την προσθήκη ή την αφαίρεσή τους.
Αυτόματη εκμάθηση θέσεων
Στο MC824HR30, αφού αναγνωριστούν οι συσκευές και επιβεβαιωθεί ο επιλογέας, κρατήστε πατημένα τα CLOSE ▼ και STOP/SET για περίπου 5 δευτερόλεπτα· αφήστε τα όταν οι L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα. Σε δίφυλλη πόρτα, ακολουθούν το αργό κλείσιμο του M1, το αργό κλείσιμο του M2, το αργό άνοιγμα των M2 και M1 με ελεγχόμενη χρονική απόσταση και το γρήγορο κλείσιμο και των δύο. Όταν ολοκληρωθεί η διαδικασία, οι L3/L4 θα σβήσουν. Για ένα φύλλο χρησιμοποιείται μόνο το M2· ακολουθήστε τη διαδικασία για μονόφυλλη διάταξη στο εγχειρίδιο της μονάδας ελέγχου.
Σε δίφυλλη πόρτα, το M1 πρέπει να κλείνει πρώτο. Αν κινηθεί το M2 αντί για αυτό, διακόψτε την εκμάθηση πατώντας OPEN ή CLOSE. Αφού αποσυνδέσετε την παροχή ρεύματος και την μπαταρία, αλλάξτε στη μονάδα ελέγχου την αντιστοίχιση M1/M2 μαζί με τους κωδικοποιητές τους και επαναλάβετε την εκμάθηση.
Αν η πρώτη κίνηση γίνει προς τη λάθος κατεύθυνση, διακόψτε αμέσως την εκμάθηση πατώντας OPEN ή CLOSE. Διορθώστε την καλωδίωση μόνο αφού αποσυνδέσετε την τροφοδοσία και επαναλάβετε την εκμάθηση. Η ενεργοποίηση φωτοκυττάρου ή STOP διακόπτει την εκμάθηση και η L1 αρχίζει να αναβοσβήνει· διορθώστε την αιτία και ξεκινήστε ξανά. Οι παλαιότερες πλακέτες ενδέχεται να έχουν διαφορετική διαδικασία.
Ρυθμίσεις, χειριστήρια και συντήρηση της μονάδας ελέγχου
| Τι χρειάζεται να ρυθμίσετε | Διαδικασία στην αντίστοιχη μονάδα ελέγχου |
|---|---|
| Εκμάθηση συσκευών | Εκμάθηση συσκευών |
| Εκμάθηση θέσεων | Εκμάθηση θέσεων |
| Αυτόματο κλείσιμο και παύση | Αυτόματο κλείσιμο και παύση |
| Δύναμη κινητήρα | Δύναμη κινητήρα |
| Σύζευξη τηλεχειριστηρίων | Σύζευξη τηλεχειριστηρίων |
| Μπαταρία και σύνδεσμός της | Μπαταρία και σύνδεσμός της |
| Διαγνωστικός έλεγχος της μονάδας ελέγχου | Διαγνωστικός έλεγχος της μονάδας ελέγχου |
Μην προσπαθείτε να διορθώσετε με αύξηση της δύναμης μεντεσέδες που σκαλώνουν ή κουτί που έχει πλημμυρίσει. Μετά από αλλαγή των θέσεων, των στοπ ή της δύναμης, ελέγξτε ξανά την ασφάλεια. Η διαγραφή τηλεχειριστηρίων και η επαναφορά της πλακέτας είναι διαφορετικές ενέργειες· ακολουθήστε τη διαδικασία που αντιστοιχεί στην εγκατεστημένη μονάδα ελέγχου.
Όταν ο μηχανισμός κίνησης δεν λειτουργεί σωστά
| Σύμπτωμα | Τι να ελέγξετε |
|---|---|
| Το φύλλο κινείται δύσκολα ακόμη και όταν είναι απασφαλισμένο | Μεντεσέδες, ευθυγράμμιση του κουτιού, παραμορφώσεις και στοπ. Αποκαταστήστε πρώτα τη μηχανική αιτία· εγκατάσταση. |
| Υπάρχει στάσιμο νερό στο κουτί | Αποσυνδέστε την τροφοδοσία. Καθαρίστε και ελέγξτε την αποστράγγιση· συντήρηση. Τα κατεστραμμένα ηλεκτρικά μέρη πρέπει να ελεγχθούν από τεχνικό. |
| Ο κινητήρας δεν ξεκινά ή σταματά | Ελέγξτε την τροφοδοσία και τις ασφάλειες στη μονάδα ελέγχου, την κατάσταση του STOP και των φωτοκυττάρων, καθώς και την ένδειξη βλάβης. Μην παρακάμπτετε τις διατάξεις ασφαλείας· διαγνωστικός έλεγχος. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο δεν κινείται | Ελέγξτε αν έχει ασφαλίσει η χειροκίνητη απασφάλιση και τη μηχανική σύνδεση του κινητήρα με το φύλλο. Απασφάλιση και επαναφορά σε λειτουργία. |
| Το φύλλο κινείται προς τη λάθος κατεύθυνση | Αφού αποσυνδέσετε την τροφοδοσία, ελέγξτε τα καλώδια του κινητήρα και εκτελέστε ξανά την εκμάθηση· σύνδεση κινητήρα. |
| Δεν λειτουργεί μόνο το ασύρματο τηλεχειριστήριο | Ελέγξτε την μπαταρία του πομπού, τη συμβατότητα κωδικοποίησης, την κεραία και αν το κουμπί έχει αποθηκευτεί στον σωστό δέκτη. |
Συντήρηση και ασφαλής χρήση
Πραγματοποιείτε έλεγχο τουλάχιστον κάθε έξι μήνες, και συχνότερα σε απαιτητικές συνθήκες, σύμφωνα με το πρόγραμμα του τεχνικού. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία από το δίκτυο και την εφεδρική πηγή και ασφαλίστε το φύλλο ώστε να μην κινηθεί.
- Καθαρίστε το κουτί και την αποστράγγιση· νερό και ακαθαρσίες δεν πρέπει να εμποδίζουν τον μηχανισμό.
- Ελέγξτε τη στερέωση του κινητήρα, του φύλλου και των στοπ, την κατάσταση των καλωδίων και της χειροκίνητης απασφάλισης.
- Ελέγξτε τη λίπανση των μηχανικών σημείων επαφής σύμφωνα με τις οδηγίες εγκατάστασης.
- Επαναλάβετε τη χειροκίνητη δοκιμή της διαδρομής, τη δοκιμή των φωτοκυττάρων και των υπόλοιπων διατάξεων ασφαλείας.
- Οι μετρήσεις δυνάμεων και οι επισκευές πρέπει να πραγματοποιούνται από τεχνικό· μη χρησιμοποιείτε κατεστραμμένο συγκρότημα.
Η πύλη πρέπει να παραμένει υπό επίβλεψη όσο κινείται. Κρατήστε τα τηλεχειριστήρια μακριά από παιδιά, μην εισέρχεστε στη διαδρομή κίνησης και σε περίπτωση βλάβης χρησιμοποιήστε την ασφαλή χειροκίνητη απασφάλιση. Αν στο φύλλο υπάρχει ενσωματωμένη πεζόπορτα, το άνοιγμά της πρέπει να εμποδίζει τη λειτουργία του μηχανισμού κίνησης.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
- Απενεργοποιήστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί από μόνο του.

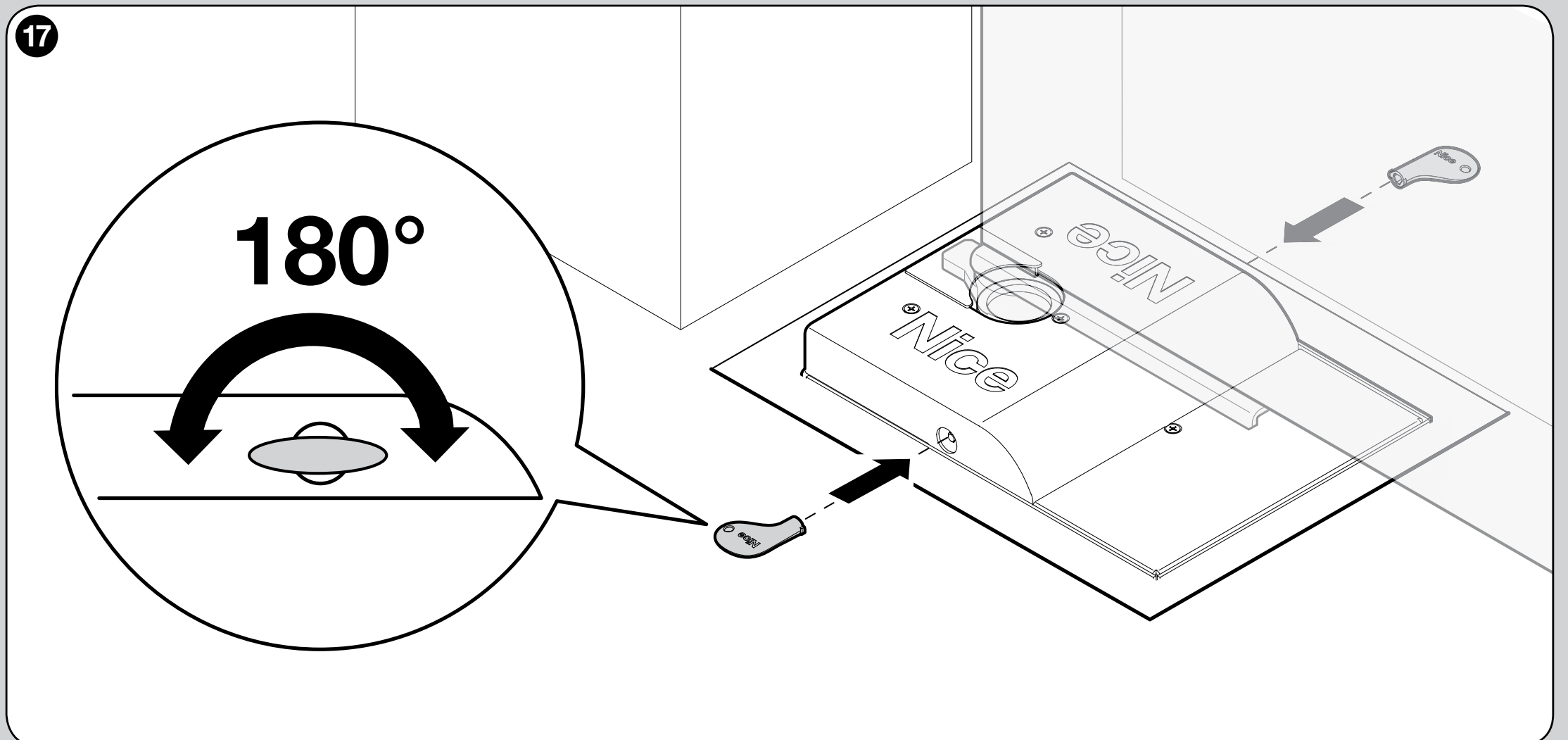

- Τοποθετήστε το τριγωνικό κλειδί σε μία από τις δύο πλευρικές οπές του επάνω καλύμματος.
- Περιστρέψτε το κλειδί κατά 180° προς οποιαδήποτε κατεύθυνση και μετακινήστε το φύλλο με το χέρι.
- Για να επανέλθει σε λειτουργία, τοποθετήστε ξανά το κλειδί και περιστρέψτε το κατά 180°. Ο μηχανισμός κίνησης επανασυνδέεται με την πρώτη εντολή από τη μονάδα ελέγχου· ελέγξτε ότι λειτουργεί με ασφάλεια.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | SFAB2124 |
|---|---|
| Κινητήρας | 24 V DC, μαγνητικός κωδικοποιητής· χωρίς μονάδα ελέγχου |
| Μέγιστη / ονομαστική ροπή | 250 / 120 Nm |
| Ρεύμα αιχμής / μέγιστο ρεύμα | 5 / 2 A |
| Ισχύς αιχμής / μέγιστη ισχύς | 120 / 50 W |
| Ταχύτητα χωρίς φορτίο / στην ονομαστική ροπή | 1,25 / 1 σ.α.λ. |
| Λειτουργία | 60 κύκλοι/ώρα στις 90°· στις 180° το μισό |
| Βαθμός προστασίας και θερμοκρασία | IP67· −20 έως +50 °C |
| Διαστάσεις κινητήρα | 235 × 206 × 96,5 mm |
| Βάρος κινητήρα | 6 kg· το βάρος του κουτιού και του εξοπλισμού υπολογίζεται ξεχωριστά |
| Καλώδιο | Παρεχόμενο καλώδιο τροφοδοσίας 2 m |

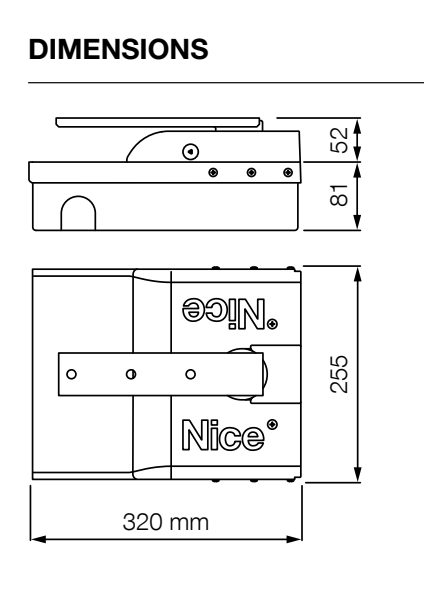

| Κουτί θεμελίωσης | SFABBOX· πλάτος 320 mm, ύψος κουτιού 81 mm, προεξοχή σύμφωνα με το σχέδιο 52 mm |
Άποψη προϊόντος
