NICE ROX 1000 - αυτόνομος μηχανισμός κίνησης για συρόμενες αυλόπορτες (A)
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
437,03 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος NICE ROX 1000 - αυτόνομος μηχανισμός κίνησης για συρόμενες αυλόπορτες (A)
Διαθέσιμη αντικατάσταση!
Το NICE Rox ROX1000 αντικαταστάθηκε από νεότερο μοντέλο NICE ROBO1000.
NICE ROX1000 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός κίνησης για συρόμενη αυλόπορτα με μοτέρ 230 V AC, ενσωματωμένη μονάδα ελέγχου ROA40R10 και ραδιοφωνικό δέκτη. Η αυλόπορτα σταματά με μηχανικούς τερματικούς διακόπτες που ενεργοποιούνται από τις γλωττίδες στην οδοντωτή κρεμαγιέρα. Είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος απασφαλίζεται με κλειδί.
Για ποια συρόμενη αυλόπορτα είναι κατάλληλος ο ROX1000
Για αυλόπορτα βάρους έως 1 000 kg και μήκους 8 m εφόσον τηρούνται οι προϋποθέσεις εγκατάστασης και λειτουργίας. Για τη συνήθη επιλογή συνιστάται μήκος έως 5 m· για μεγαλύτερη αυλόπορτα πρέπει να αξιολογηθούν ξεχωριστά η αντίσταση, ο αριθμός κύκλων και η αδράνεια. Το βάρος από μόνο του δεν εγγυάται την καταλληλότητα.
Η αυλόπορτα πρέπει να κινείται ομαλά με το χέρι, χωρίς να σκαλώνει ή να κινείται μόνη της. Η απαιτούμενη δύναμη για την εκκίνησή της και την κίνησή της δεν πρέπει να υπερβαίνει το 25 % της διαθέσιμης δύναμης της συγκεκριμένης έκδοσης του μοτέρ. Η απαιτούμενη δύναμη για την εκκίνηση και την κίνησή της δεν πρέπει να υπερβαίνει το 25 % της διαθέσιμης δύναμης της συγκεκριμένης έκδοσης του μοτέρ. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή των τροχών, του οδηγού ή της στραβής οδοντωτής κρεμαγιέρας.
| Μήκος αυλόπορτας | Μέγιστοι κύκλοι/ώρα | Μέγιστοι συνεχόμενοι κύκλοι |
|---|---|---|
| Έως 4 m | 40 | 20 |
| Πάνω από 4 έως 6 m | 25 | 13 |
| Πάνω από 6 έως 8 m | 20 | 10 |
Ο πίνακας ισχύει για τον ROX1000 230 V, υπό τις προϋποθέσεις του εγχειριδίου του μοτέρ. Η ονομαστική τιμή είναι 20 κύκλοι/ώρα και η μέγιστη συνεχής λειτουργία 4 λεπτά. Κύκλος σημαίνει άνοιγμα και κλείσιμο· μεγαλύτερη αντίσταση ή θερμοκρασία μπορεί να μειώσει τον επιτρεπόμενο χρόνο λειτουργίας.
ROA40R10 και διαφορές από τις παλαιότερες πλακέτες
Οι ακόλουθες διαδικασίες αφορούν την ROA40R10 με κουμπί PROGRAM, υποδοχή IBT4N και 10 διακόπτες DIP. Η παλαιότερη ROA39 έχει διαφορετικές λειτουργίες. Πριν από τη ρύθμιση, ελέγξτε την ένδειξη της πλακέτας κάτω από το κάλυμμα.
Η ROA40R10 διαθέτει χειροκίνητη ρύθμιση δύναμης και χρόνου λειτουργίας, αυτόματο κλείσιμο, προαιρετική αργή εκκίνηση/επιβράδυνση και μερικό άνοιγμα για πεζούς. Η ταχύτητα της κύριας κίνησης δεν ρυθμίζεται συνεχώς. Οι εντολές μπορούν να δοθούν μέσω επαφής χωρίς τάση SbS· για επαγγελματική διαμόρφωση διατίθεται το IBT4N με OVIEW.

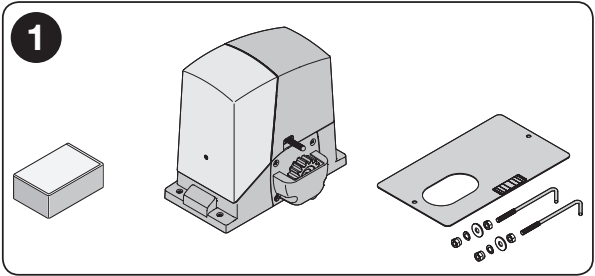

Τι περιλαμβάνει ο αυτόνομος μηχανισμός κίνησης
Ένας μηχανισμός κίνησης ROX1000 με ενσωματωμένα ηλεκτρονικά και δέκτη, πλάκα βάσης, αγκύρια και υλικά στερέωσης όπως απεικονίζονται, κλειδιά απασφάλισης και γλωττίδες τερματικών διακοπτών. Ένας μηχανισμός κίνησης ROX1000 με ενσωματωμένα ηλεκτρονικά και δέκτη, πλάκα βάσης, αγκύρια και υλικά στερέωσης όπως απεικονίζονται, κλειδιά απασφάλισης και γλωττίδες τερματικών διακοπτών. Το τηλεχειριστήριο, τα φωτοκύτταρα, ο φάρος και η οδοντωτή κρεμαγιέρα επιλέγονται ξεχωριστά ή ως σετ.
Σετ ROX1000
| Σετ | Εξοπλισμός |
|---|---|
| Σετ B | Μηχανισμός κίνησης και τηλεχειριστήριο FLO2R-S |
| Σετ C | Επιπλέον φωτοκύτταρα EPM |
| Σετ D | Επιπλέον EPM και φάρος ELAC |
| Σετ E | EPM και 4 × οδοντωτή κρεμαγιέρα LZ-1-1 |
| Σετ F | EPM, ELAC και 4 × οδοντωτή κρεμαγιέρα LZ-1-1 |
Κάθε αναφερόμενο σετ περιλαμβάνει ένα μοτέρ και ένα FLO2R-S. Προσαρμόστε την ποσότητα της οδοντωτής κρεμαγιέρας σε όλη τη διαδρομή της αυλόπορτας, συμπεριλαμβανομένης της προεξοχής· τα τέσσερα τεμάχια του σετ μπορεί να μην επαρκούν για κάθε αυλόπορτα.. Προσαρμόστε την ποσότητα της οδοντωτής κρεμαγιέρας σε όλη τη διαδρομή της αυλόπορτας, συμπεριλαμβανομένης της προεξοχής· τα τέσσερα τεμάχια του σετ μπορεί να μην επαρκούν για κάθε αυλόπορτα.
Εγκατάσταση μηχανισμού κίνησης και οδοντωτής κρεμαγιέρας
Η εγκατάσταση, η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την παροχή ρεύματος. Η βάση πρέπει να είναι σταθερή και οριζόντια, μακριά από σημεία που πλημμυρίζουν. Η αυλόπορτα χρειάζεται σταθερά τερματικά στοπ και στα δύο άκρα, οδηγό και προστασία από εκτροχιασμό ή ανύψωση.

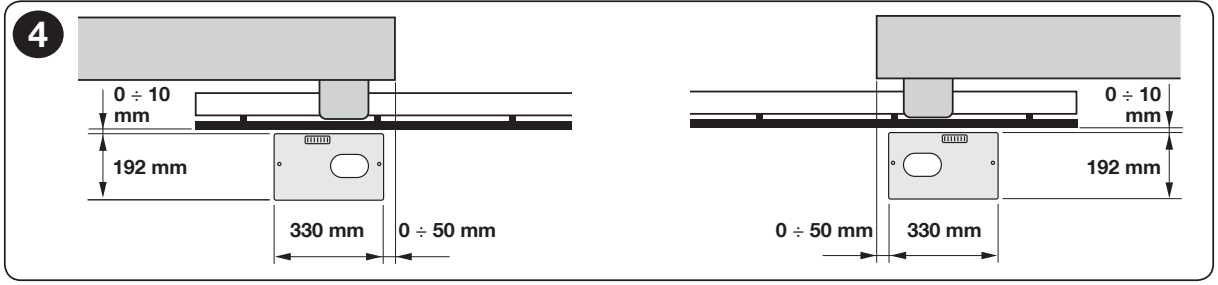

- Προετοιμάστε τη βάση, τους σωλήνες διέλευσης καλωδίων και τη θέση σύμφωνα με την οδοντωτή κρεμαγιέρα. Το μοτέρ και η πλάκα βάσης πρέπει να είναι παράλληλα με το φύλλο της αυλόπορτας.

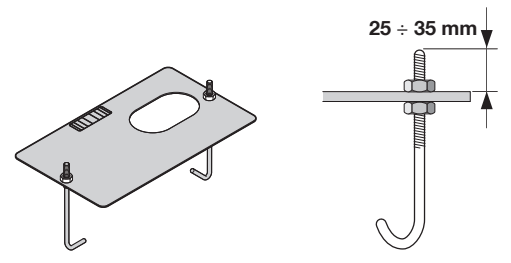

- Στερεώστε τα δύο αγκύρια στην πλάκα με παξιμάδι από πάνω και από κάτω. Αφήστε το επάνω σπείρωμα να προεξέχει 25–35 mm όπως φαίνεται στην εικόνα.
- Στερεώστε την πλάκα οριζόντια μέσα στο σκυρόδεμα. Αφήστε το σκυρόδεμα να σκληρύνει καλά πριν από την εγκατάσταση του μοτέρ.
- Τοποθετήστε το μοτέρ και τις ροδέλες και σφίξτε ελαφρά τα παξιμάδια προς το παρόν. Ρυθμίστε το ύψος με τις βίδες ρύθμισης.

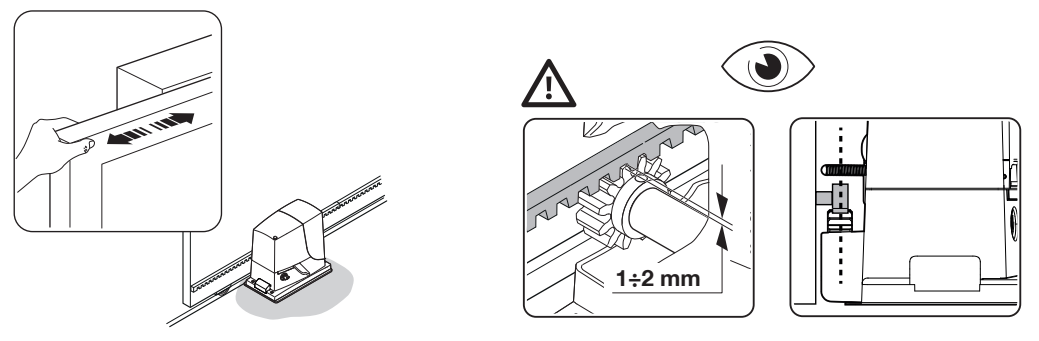

- Απασφαλίστε το μοτέρ. Στερεώνετε την οδοντωτή κρεμαγιέρα τμηματικά, μετακινώντας την αυλόπορτα με το χέρι, ώστε να παραμένει στην ίδια ευθεία.
- Σε όλη τη διαδρομή κίνησης, αφήστε μεταξύ της οδοντωτής ράγας και του γραναζιού διάκενο 1–2 mm. Το βάρος της πύλης δεν πρέπει να στηρίζεται στον κινητήρα. Μόνο αφού ελέγξετε χειροκίνητα όλα τα τμήματα, σφίξτε οριστικά τα παξιμάδια και τοποθετήστε τα καπάκια.

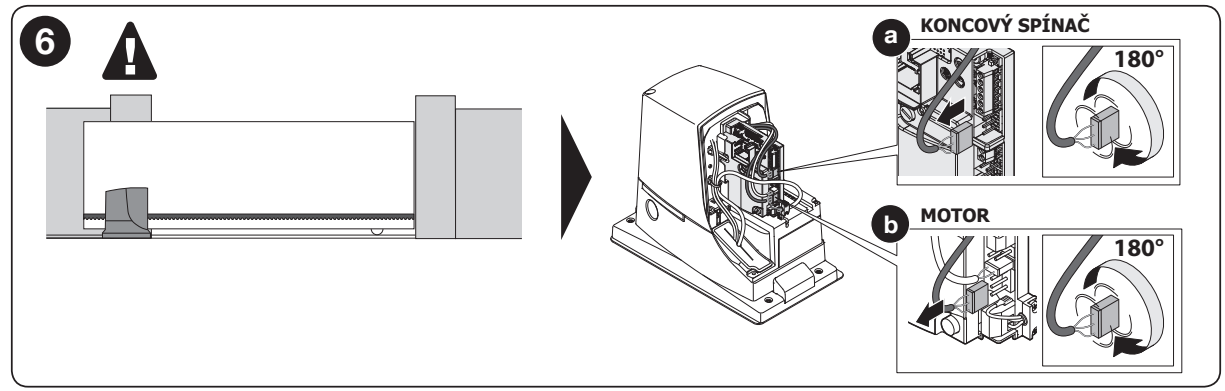

Δεξιά ή αριστερή τοποθέτηση
Από το εργοστάσιο, ο μηχανισμός κίνησης είναι ρυθμισμένος για δεξιά τοποθέτηση, σύμφωνα με το σχέδιο. Για αριστερή τοποθέτηση, ο τεχνικός, αφού αποσυνδέσει την τροφοδοσία, περιστρέφει το βύσμα του κινητήρα και το βύσμα των τερματικών διακοπτών κατά 180° όπως φαίνεται στην εικόνα. Δεν πρόκειται για αλλαγή της σύνδεσης του αγωγού προστασίας PE ή της παροχής δικτύου.

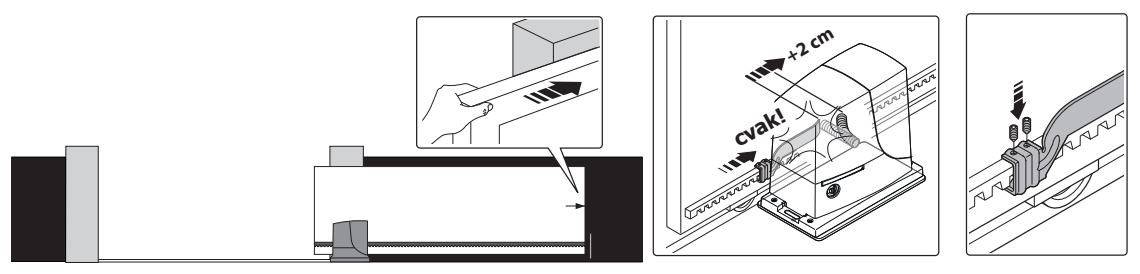

Ρύθμιση των τερματικών διακοπτών
- Με αποσυνδεδεμένη την τροφοδοσία και απασφαλισμένο τον κινητήρα, ανοίξτε χειροκίνητα την πύλη έτσι ώστε να παραμείνει 2–3 cm πριν από το σταθερό μηχανικό στοπ.
- Μετακινήστε τη ράβδο ανοίγματος πάνω στην οδοντωτή ράγα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης και να ακούσετε ένα κλικ.
- Από αυτό το σημείο, μετακινήστε την ακόμη τουλάχιστον 2 cm προς την ίδια κατεύθυνση και στερεώστε την με βίδες.
- Επαναλάβετε την ίδια διαδικασία στην πλευρά κλεισίματος.
- Μετά τη δοκιμή του κινητήρα, βεβαιωθείτε ότι η πύλη σταματά με ασφάλεια, λαμβάνοντας υπόψη την αδράνεια. Ο τερματικός διακόπτης δεν υποκαθιστά το σταθερό στοπ.

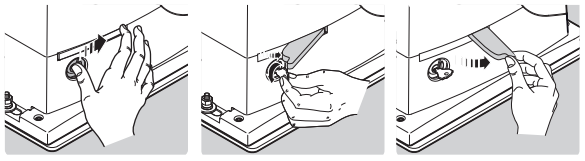

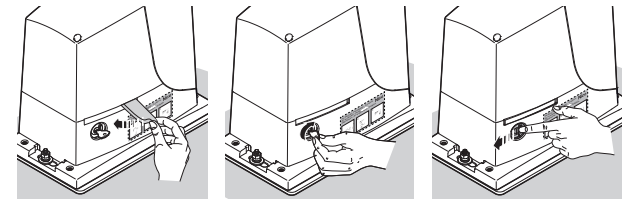

Χειροκίνητο άνοιγμα σε περίπτωση διακοπής ρεύματος
- Σταματήστε την πύλη, διακόψτε την τροφοδοσία και συγκρατήστε την ώστε να μην κινηθεί μόνη της.
- Σύρετε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί και περιστρέψτε το όπως φαίνεται στην εικόνα. Τραβήξτε τη λαβή απασφάλισης.
- Μετακινήστε την πύλη με το χέρι. Βεβαιωθείτε ότι η διέλευση είναι εντελώς ελεύθερη και ότι το φύλλο παραμένει σταθερό.
- Για επαναφορά, πιέστε τη λαβή, κλειδώστε, αφαιρέστε το κλειδί και κλείστε το κάλυμμα. Βεβαιωθείτε ότι ο μηχανισμός κίνησης έχει ασφαλίσει πριν δώσετε εντολή αυτόματης λειτουργίας.

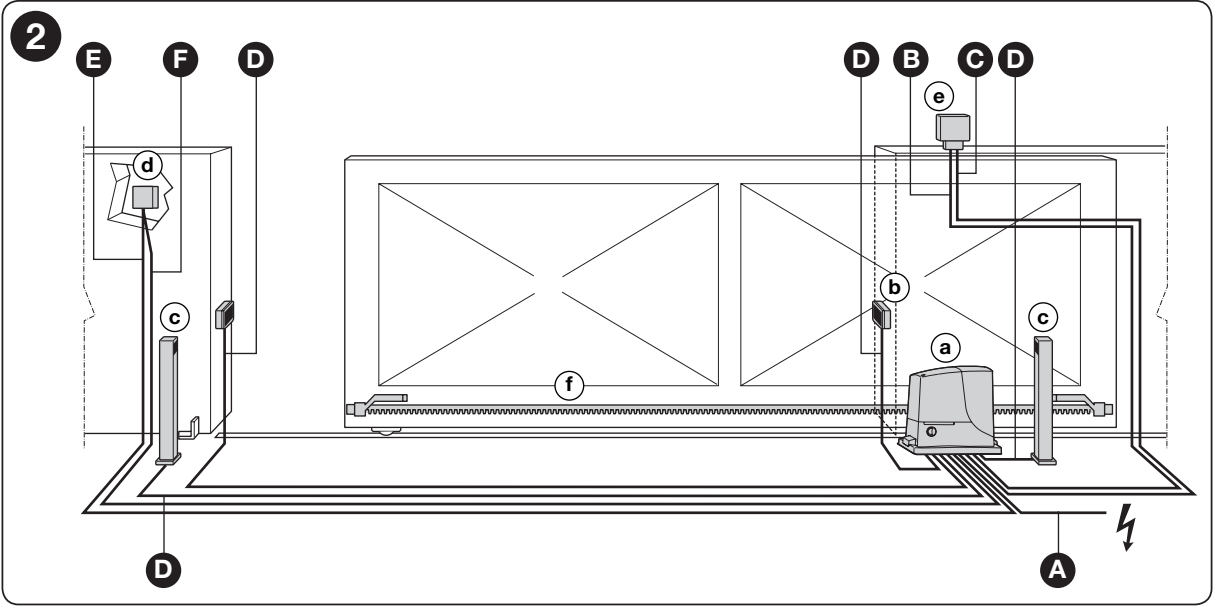

Τύποι ηλεκτρικών καλωδίων
| Κύκλωμα | Τύπος καλωδίου | Μέγιστο μήκος |
|---|---|---|
| A – τροφοδοσία | 3 × 1,5 mm² | 30 m |
| B – φάρος | 2 × 1,5 mm² | 10 m |
| C – κεραία | Ομοαξονικό RG58 | 10 m, συνιστάται λιγότερο από 5 m |
| D – φωτοκύτταρα TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – διακόπτης με κλειδί | 2 καλώδια 2 × 0,5 mm² ή ένα 4 × 0,5 mm² | 20 m |
Για παροχή δικτύου μήκους άνω των 30 m, χρησιμοποιήστε μεγαλύτερη διατομή, π.χ. 3 × 2,5 mm², και προστατευτική γείωση στην αυτοματοποίηση σύμφωνα με τις οδηγίες. Ο μηχανισμός κίνησης είναι κατηγορίας I και απαιτεί PE. Διαχωρίστε τα καλώδια ισχύος από τα καλώδια σήματος και ασφαλίστε τα καλώδια ώστε να μην τραβηχτούν και να μην εισχωρήσει νερό.
Τα πεζά γράμματα υποδεικνύουν τις συσκευές: a κινητήρας, b φωτοκύτταρα, c οι κολόνες τους, d διακόπτης με κλειδί ή πληκτρολόγιο, e φάρος και f οδοντωτή ράγα.

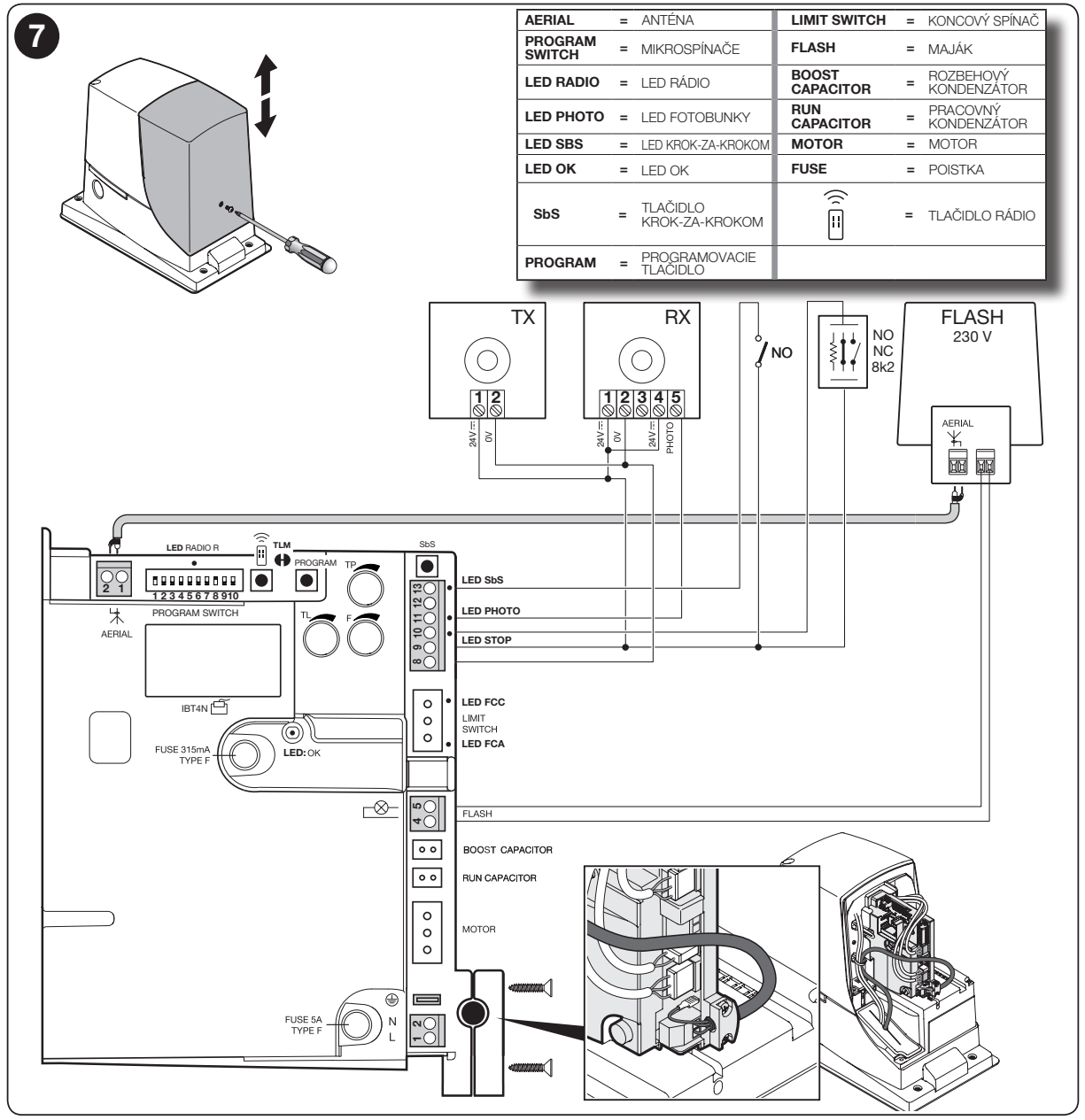

Σύνδεση ROA40R10 και πολικότητα
| 8 / 9 – εξαρτήματα | 8 = − (0 V), 9 = +24 V DC, ανοχή ±10 %, συνολική κατανάλωση το πολύ 100 mA. |
|---|---|
| 9 / 10 – STOP | Είσοδος με εκμάθηση, NO, NC ή 8,2 kΩ· λεπτομέρειες παρακάτω. |
| 9 / 11 – PHOTO | Επαφή NC φωτοκυττάρων χωρίς τάση. Αν διακοπεί το κλείσιμο, προκαλεί αντιστροφή της κίνησης. |
| 8 / 12 – Phototest | 8 = μείον, 12 = διακοπτόμενο συν για TX, το πολύ 100 mA. Το RX παραμένει στα 8−/9+. |
| 9 / 13 – SbS | Εντολή βήμα προς βήμα μέσω επαφής NO χωρίς τάση. Μην εφαρμόζετε εξωτερική τάση στην είσοδο. |
| 4 / 5 – FLASH | 230 V AC, φάρος με ενσωματωμένη λειτουργία διακοπτόμενου φωτισμού, έως 60 W· για παράδειγμα NICE ELAC. Το AC δεν έχει πολικότητα συν/πλην. Το ELDC δεν προορίζεται για αυτή την έξοδο. |
| 1 / 2 – κεραία | Ομοαξονική είσοδος του ενσωματωμένου δέκτη. Συνδέστε τον κεντρικό αγωγό και τη θωράκιση σύμφωνα με το διάγραμμα· δεν πρόκειται για τροφοδοσία +/−. |
Αφήστε κάτω από το κάλυμμα περίπου 20–30 cm επιπλέον μήκος καλωδίου και στερεώστε καλά τα καλώδια. Αφού ολοκληρώσετε τις δοκιμές, τοποθετήστε το κάλυμμα και σφίξτε τη βίδα. Οι έξοδοι του κινητήρα και των πυκνωτών δεν αποτελούν τροφοδοσία εξαρτημάτων.
Φωτοκύτταρα EPM και Phototest
Το ROX χρησιμοποιεί κλασικά φωτοκύτταρα με ρελέ, για παράδειγμα NICE EPM. Τα EPMB δύο αγωγών δεν συνδέονται απευθείας σε αυτό όπως τα BlueBUS. Στα EPM, οι ακροδέκτες τροφοδοσίας των TX και RX είναι 1 συν / 2 μείον. Συνδέστε την επαφή εξόδου RX 4 COM → 9 και 5 NC → 11 στην κεντρική πλακέτα.

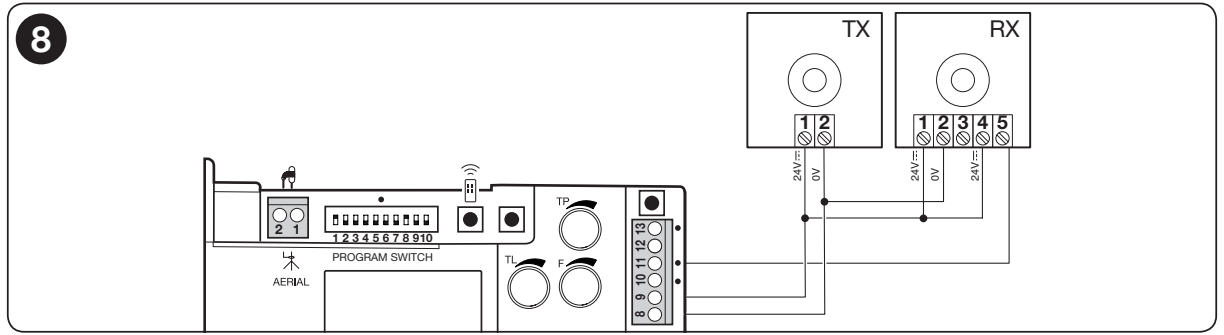

Χωρίς τη λειτουργία Phototest
Τροφοδοτήστε τα TX και RX από 9+ και 8−. Συνδέστε την επαφή NC του δέκτη μεταξύ των ακροδεκτών 9 και 11.

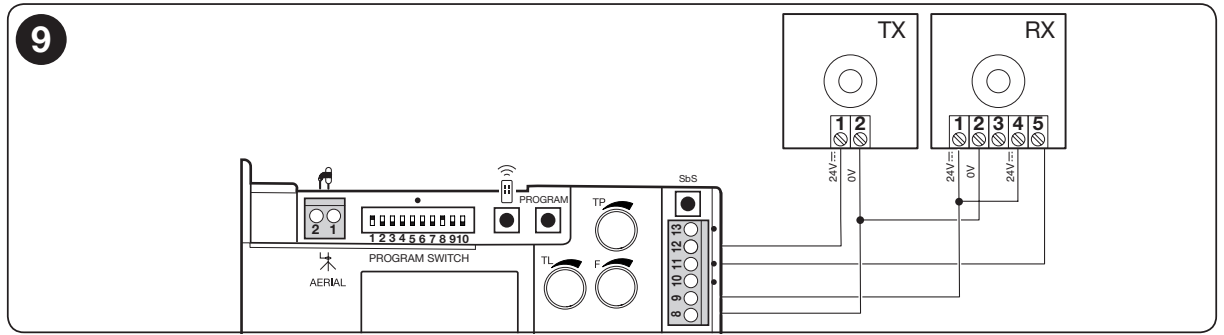

Με τη λειτουργία Phototest
Το RX παραμένει στο 9+ / 8−, το TX τροφοδοτείται από τη διακοπτόμενη έξοδο 12+ / 8−. Πριν από την κίνηση, η μονάδα ελέγχου επαληθεύει την απόκριση των φωτοκυττάρων· αν ο έλεγχος αποτύχει, η πόρτα δεν ξεκινά να κινείται. Για τα EPM που τροφοδοτούνται με αυτήν τη συνεχή τάση, αφήστε τη γέφυρα SYNC στην αρχική της θέση· η λειτουργία συγχρονισμού EPM προορίζεται για τροφοδοσία εναλλασσόμενου ρεύματος. Μετά την τροποποίηση, εκτελέστε αναγνώριση συσκευών.
Κατά τη δοκιμή, διακόψτε τη δέσμη κοντά στον πομπό, κοντά στον δέκτη και στη μέση. Ο τεχνικός ελέγχει την απόκριση κατά το κλείσιμο και, όταν είναι ενεργοποιημένη η λειτουργία DIP6, και κατά το άνοιγμα.
Είσοδος STOP και προσθήκη συσκευών
Κατά τη διαδικασία εκμάθησης, η είσοδος STOP στα 9/10 αναγνωρίζει NO, NC ή αντίσταση 8,2 kΩ. Κάθε αλλαγή σε σχέση με την κατάσταση που έχει απομνημονευτεί προκαλεί διακοπή και σύντομη αντιστροφή της κίνησης. Μετά την προσθήκη ή την αφαίρεση συσκευής STOP ή την αλλαγή του PHOTO, εκτελέστε ξανά τη διαδικασία εκμάθησης.
- Πολλαπλές επαφές NO συνδέονται παράλληλα.
- Πολλαπλές επαφές NC συνδέονται σε σειρά.
- Οι αντιστατικές ακμές συνδέονται σύμφωνα με τις οδηγίες τους, με τελική αντίσταση 8,2 kΩ.
- Σε συνδυασμό NO και NC, ο παράλληλος κλάδος NC περνά μέσω αντίστασης 8,2 kΩ. Ο συνδυασμός αυτός πρέπει να σχεδιαστεί από τεχνικό, ανάλογα με τη λειτουργία ασφαλείας.
Για λειτουργία ασφαλείας κατηγορίας III, ο κατασκευαστής απαιτεί η σύνδεση αυτή να χρησιμοποιείται με συσκευές σταθερής αντίστασης 8,2 kΩ. Μια απλή γεφύρωση ή επαφή δεν υποκαθιστά την αξιολόγηση ολόκληρης της διάταξης. Το Phototest επιτρέπει ενισχυμένο έλεγχο των φωτοκυττάρων με την κατάλληλη συνδεσμολογία· μετά από κάθε επέμβαση, ελέγξτε ξανά την ασφάλεια.
Πρώτη εκκίνηση και αναγνώριση συσκευών
- Με απενεργοποιημένη την τροφοδοσία, ελέγξτε το δίκτυο/PE, την εγκατάσταση δεξιά ή αριστερά, τις ράγες των τερματικών διακοπτών, το STOP και τα φωτοκύτταρα.
- Μετακινήστε χειροκίνητα την πόρτα περίπου στο μέσο της διαδρομής και ασφαλίστε τον μηχανισμό κίνησης. Ελευθερώστε τη δίοδο και ενεργοποιήστε την τροφοδοσία.
- Σε κανονική κατάσταση αναμονής, η πράσινη λυχνία LED OK πρέπει να αναβοσβήνει μία φορά το δευτερόλεπτο. Οι ενδείξεις PHOTO και STOP πρέπει να είναι αναμμένες· οι FCA/FCC ανάβουν όταν οι τερματικοί διακόπτες δεν είναι ενεργοποιημένοι, ενώ η αντίστοιχη ένδειξη σβήνει μόλις ενεργοποιηθούν.
- Κρατήστε πατημένο το PROGRAM. Μετά από περίπου 3 s, η ένδειξη OK αρχίζει να αναβοσβήνει γρήγορα· συνεχίστε να κρατάτε πατημένο το κουμπί.
- Περιμένετε μέχρι να ανάψει η ένδειξη STOP και η ένδειξη OK να παραμείνει σταθερά αναμμένη με πράσινο χρώμα. Αφήστε το PROGRAM εντός 10 s. Τρεις πράσινες αναλαμπές επιβεβαιώνουν την επιτυχία, ενώ πέντε κόκκινες υποδηλώνουν αποτυχημένη εκμάθηση.
- Με μια σύντομη εντολή, ελέγξτε τη σωστή κατεύθυνση κίνησης και τη λειτουργία των τερματικών διακοπτών. Σε περίπτωση σφάλματος, σταματήστε την κίνηση και αποσυνδέστε την τροφοδοσία πριν από την επισκευή.
- Ρυθμίστε τα TL/TP/F και τις απαιτούμενες λειτουργίες. Επαναλάβετε τη διαδικασία εκμάθησης μετά από αλλαγή των DIP1/2 ή της συνδεσμολογίας STOP/PHOTO και, στη συνέχεια, εκτελέστε πλήρεις δοκιμές.
Η αναγνώριση συσκευών εντοπίζει τις εισόδους ασφαλείας. Η διαδρομή κίνησης ρυθμίζεται από τις ράγες των τερματικών διακοπτών και τον χρόνο λειτουργίας TL.
Ρυθμίσεις TL, TP, F και διακοπτών DIP
| TL – χρόνος λειτουργίας | Ρυθμίστε τον για ολόκληρη την κίνηση, με περιθώριο περίπου 2–3 s. Όταν χρησιμοποιείται επιβράδυνση, ο χρόνος πρέπει να ρυθμιστεί έτσι ώστε η επιβράδυνση να αρχίζει περίπου 50–70 cm πριν από τον τερματικό διακόπτη. |
|---|---|
| TP – χρόνος παύσης | Καθορίζει τον χρόνο αναμονής πριν από το αυτόματο κλείσιμο, στην αυτόματη λειτουργία. |
| F – ισχύς | Ρυθμίζει την ισχύ του κινητήρα. Η αλλαγή γίνεται από τεχνικό, με μέτρηση δυνάμεων και δοκιμή των συστημάτων προστασίας· δεν αποτελεί λύση για πόρτα που κολλάει. |
Η εργοστασιακή προεπιλογή είναι η ημιαυτόματη λειτουργία: DIP1 ON, DIP2–10 OFF. Αλλάζετε τις θέσεις των διακοπτών μόνο με αποσυνδεδεμένη την τροφοδοσία.
| DIP1 | DIP2 | Λειτουργία |
|---|---|---|
| OFF | OFF | Χειροκίνητη – κίνηση μόνο όσο κρατείται πατημένη η εντολή |
| ON | OFF | Ημιαυτόματη |
| OFF | ON | Αυτόματη με χρόνο παύσης TP |
| ON | ON | Αυτόματη + πάντα κλείσιμο· μετά την επαναφορά της τροφοδοσίας, κλείνει έπειτα από 5 s |
| DIP | Λειτουργία όταν είναι ON |
|---|---|
| 3 | Λειτουργία πολυκατοικίας/condominium: οι εντολές κατά το άνοιγμα δεν διακόπτουν την κίνηση· δεν ισχύει για τον χειροκίνητο χειρισμό. |
| 4 | Προειδοποιητική αναλαμπή για 5 s, ή 2 s στη χειροκίνητη λειτουργία. |
| 5 | Κλείσιμο μετά την απελευθέρωση του φωτοκυττάρου: στην αυτόματη λειτουργία, ο χρόνος παύσης μειώνεται στα 5 s· στην ημιαυτόματη λειτουργία, επέμβαση κατά το κλείσιμο μπορεί να προκαλέσει κλείσιμο μετά τον χρόνο TP. |
| 6 | Τα φωτοκύτταρα λειτουργούν και κατά το άνοιγμα. |
| 7 | Ομαλή εκκίνηση. |
| 8 | Επιβράδυνση στο τέλος της διαδρομής· μειώνει επίσης τη διαθέσιμη ροπή και απαιτεί σωστή ρύθμιση του TL. |
| DIP9 | DIP10 | Πέδηση |
|---|---|---|
| OFF | OFF | Απενεργοποιημένη |
| OFF | ON | Ασθενής |
| ON | OFF | Μέτρια |
| ON | ON | Ισχυρή |
Όταν το DIP8 είναι ενεργοποιημένο, η ταχύτητα κατά την επιβράδυνση μειώνεται στο 30 % της ονομαστικής τιμής και η ροπή του κινητήρα μειώνεται περίπου κατά 70 %. Αν η πόρτα απαιτεί υψηλή ροπή, μπορεί να σταματήσει σε αυτήν τη φάση· ο τεχνικός πρέπει να επιβεβαιώσει ότι φτάνει αξιόπιστα στον τερματικό διακόπτη.
Μετά την αλλαγή των DIP1/2, εκτελέστε εκμάθηση συσκευών. Η επέμβαση στη γέφυρα TLM και οι σύνθετες ρυθμίσεις σέρβις πρέπει να γίνονται από τεχνικό, σύμφωνα με το εγχειρίδιο εγκατάστασης.
Ενσωματωμένος δέκτης και σύζευξη τηλεχειριστηρίων
Ο δέκτης 433,92 MHz υποστηρίζει FLO, FLOR, O-CODE και HCS SMILO. Το πρώτο τηλεχειριστήριο που αποθηκεύεται καθορίζει την οικογένεια κωδικοποίησης· τα υπόλοιπα πρέπει να είναι συμβατά με αυτήν. Οι διαφορετικές οικογένειες δεν συνδυάζονται μόνο και μόνο επειδή έχουν την ίδια συχνότητα.
Είναι συμβατά, για παράδειγμα, τα FLO2R-S, FLO4R-S, FLO2, FLO4 και SMILO SM2. Το FLO χρησιμοποιεί σταθερό κωδικό, ενώ τα FLOR και SMILO χρησιμοποιούν κυλιόμενο κωδικό. Κατά την αντικατάσταση ενός παλιού RO500, ελέγξτε πρώτα την οικογένεια των τηλεχειριστηρίων που χρησιμοποιούνται.
Λειτουργία 1 – αποθήκευση ολόκληρου του τηλεχειριστηρίου
- Στην πλακέτα, κρατήστε πατημένο το κουμπί RADIO περίπου 4 δευτ., μέχρι να ανάψει η LED ραδιοεπικοινωνίας και μετά αφήστε το.
- Εντός 10 δευτ., κρατήστε πατημένο οποιοδήποτε κουμπί του τηλεχειριστηρίου που θέλετε να αποθηκεύσετε για περίπου 3 δευτ. Τρεις αναλαμπές της LED επιβεβαιώνουν την αποθήκευση.
- Ένα ακόμη τηλεχειριστήριο της ίδιας οικογένειας μπορεί να αποθηκευτεί στο επόμενο διάστημα των 10 δευτερολέπτων· διαφορετικά, περιμένετε να ολοκληρωθεί η διαδικασία.
Στο ROA40R10, τα κουμπιά στη λειτουργία 1 αντιστοιχούν στα εξής: 1 βηματική λειτουργία, 2 μερικό άνοιγμα, 3 άνοιγμα, 4 κλείσιμο. Το τηλεχειριστήριο με ένα ή δύο κουμπιά διαθέτει μόνο τις αντίστοιχες πρώτες εντολές.
Λειτουργία 2 – μεμονωμένο κουμπί
Με σύντομα πατήματα του RADIO, επιλέξτε εντολή: 1× βηματική λειτουργία, 2× μερικό άνοιγμα, 3× άνοιγμα, 4× κλείσιμο, 5× STOP. Ο αριθμός των αναλαμπών πρέπει να αντιστοιχεί στην επιλογή. Εντός 10 δευτ., κρατήστε πατημένο το επιθυμητό κουμπί του τηλεχειριστηρίου για περίπου 3 δευτ.· τρεις αναλαμπές επιβεβαιώνουν την αποθήκευση.
Μία γρήγορη αναλαμπή σημαίνει ότι ο κωδικός είναι ήδη αποθηκευμένος, έξι αναλαμπές υποδεικνύουν ασύμβατη οικογένεια και οκτώ ότι η μνήμη είναι πλήρης. Ο δέκτης αποθηκεύει έως 100 τηλεχειριστήρια στη λειτουργία 1. Περισσότερες διαδικασίες θα βρείτε στις οδηγίες σύζευξης τηλεχειριστηρίων NICE.
Διαγραφή τηλεχειριστηρίων ραδιοσυχνοτήτων
Με τη μνήμη ραδιοσυχνοτήτων ξεκλείδωτη, κρατήστε πατημένο το RADIO: η LED ανάβει, σβήνει και αναβοσβήνει τρεις φορές. Αφήστε το κατά τη διάρκεια της τρίτης αναλαμπής.. Πέντε αναλαμπές επιβεβαιώνουν τη διαγραφή όλων των τηλεχειριστηρίων. Δεν πρόκειται για επαναφορά των ρυθμίσεων του μηχανισμού κίνησης. Αν η μνήμη είναι κλειδωμένη, ακολουθήστε τη διαδικασία ξεκλειδώματος που περιγράφεται στο εγχειρίδιο εγκατάστασης.
Εξαρτήματα και αντικατάσταση παλαιότερου ROBO
Κατά την αντικατάσταση του NICE ROBO RO500 συχνά είναι δυνατό να διατηρηθούν τα υπάρχοντα εξαρτήματα, αλλά ο τεχνικός πρέπει να ελέγξει την τάση, την κατανάλωση, τον τύπο επαφής και την κωδικοποίηση.
| Φωτοκύτταρα | EPM ή κατάλληλο ζεύγος επαφών ρελέ NC. Με τροφοδοσία 24 V DC, τηρήστε την πολικότητα και το όριο ρεύματος. |
|---|---|
| Φάρος | ELAC στην έξοδο FLASH 230 V AC. Παλαιός φάρος 12/24 V δεν μπορεί να συνδεθεί απευθείας σε αυτή την έξοδο. |
| Διακόπτης με κλειδί / εξωτερική μονάδα | Επαφή NO χωρίς τάση στις θέσεις 9/13. Η τροφοδοσία της εξωτερικής μονάδας πρέπει να ανταποκρίνεται στις απαιτήσεις της και στο όριο των 100 mA. |
| Οδοντωτός κανόνας | Μονάδα 4, σωστό μήκος και διάκενο 1–2 mm. Ελέγξτε επίσης τη φθορά και το ύψος του υπάρχοντος οδοντωτού κανόνα. |
| Σέρβις | IBT4N με OVIEW. Αποσυνδέστε την τροφοδοσία πριν από τη σύνδεση. |
Για τη σύνδεση με έξυπνο σύστημα, πρέπει να επαληθευτούν η συγκεκριμένη μονάδα και οι απαιτούμενες εντολές. Ο δέκτης ROX δεν διαθέτει υποδοχή για το βυσματούμενο OXIBD· οι λειτουργίες νεότερων μηχανισμών κίνησης BlueBUS δεν μπορούν να μεταφερθούν αυτόματα σε αυτόν.
Διαγνωστικός έλεγχος ROA40R10
| LED OK | Σημασία και ενέργεια |
|---|---|
| Σβηστή | Ελέγξτε την τροφοδοσία και τις ασφάλειες· αν υπάρχει βραχυκύκλωμα, αποκαταστήστε το πριν αντικαταστήσετε την ασφάλεια. |
| Πράσινη, μία φορά το δευτερόλεπτο | Κανονική ετοιμότητα. Δύο γρήγορες πράσινες αναλαμπές υποδεικνύουν αλλαγή εισόδου. |
| 1 κόκκινη αναλαμπή | Ανεπιτυχής εκμάθηση ή αλλαγή του DIP1/2: ελέγξτε τις εισόδους και επαναλάβετε την εκμάθηση. |
| 2 κόκκινες αναλαμπές | Το PHOTO εμποδίζει την κίνηση· απομακρύνετε το εμπόδιο και ελέγξτε τα φωτοκύτταρα. |
| 4 κόκκινες αναλαμπές | Ενεργοποίηση του STOP· ελέγξτε τη διάταξη ασφαλείας. |
| 5 κόκκινες αναλαμπές | Σφάλμα εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 δευτ.· αν η βλάβη επιμένει, καλέστε το σέρβις και επαναφέρετε τις ρυθμίσεις. |
| 7 κόκκινες αναλαμπές | Σφάλμα εσωτερικού κυκλώματος ή αλλαγή λειτουργίας. Αποσυνδέστε την τροφοδοσία, ελέγξτε την κατάσταση και τις ρυθμίσεις· αν το σφάλμα επαναληφθεί, καλέστε το σέρβις. |
| 8 κόκκινες αναλαμπές | Υπάρχει ενεργή εντολή που δεν επιτρέπει άλλη κίνηση· ελέγξτε το τηλεχειριστήριο ή την επαφή. |
Στα PHOTO και STOP, η αναμμένη LED υποδεικνύει είσοδο έτοιμη προς χρήση, ενώ η σβηστή LED υποδεικνύει ενεργοποίηση ή σφάλμα. Η SbS ανάβει κατά τη διάρκεια της εντολής. Οι FCA/FCC σβήνουν όταν ενεργοποιηθεί ο αντίστοιχος τερματικός διακόπτης. Αν η LED OK παραμένει σταθερά κόκκινη ή πράσινη εκτός της διαδικασίας εκμάθησης, απαιτείται έλεγχος για βλάβη.
Επαναφορά ρυθμίσεων
Ο τεχνικός πραγματοποιεί επαναφορά μόνο αφού εντοπίσει την αιτία της βλάβης. Με τον κινητήρα σταματημένο, διακόπτει την τροφοδοσία, κρατά πατημένο το PROGRAM και επαναφέρει την τροφοδοσία. Όταν η OK ανάψει και σβήσει, ακολουθούν τρεις αναλαμπές· αφήστε το PROGRAM κατά την τρίτη. Πέντε αναλαμπές επιβεβαιώνουν την επαναφορά.
Αυτή η διαδικασία δεν διαγράφει τα τηλεχειριστήρια, αλλά καταργεί το κλείδωμα της μνήμης ραδιοσυχνοτήτων. Πριν από την επόμενη χρήση, ρυθμίστε ξανά τις λειτουργίες, εκτελέστε εκμάθηση των συσκευών και πραγματοποιήστε δοκιμές. Για τη διαγραφή τηλεχειριστηρίων χρησιμοποιείται το ειδικό κουμπί RADIO.
Δοκιμές, χρήση και συντήρηση
Πριν από την παράδοση, ο τεχνικός ελέγχει επανειλημμένα όλη την κίνηση, τους τερματικούς και τους σταθερούς αναστολείς, την απασφάλιση, τα φωτοκύτταρα/Phototest και το STOP, καθώς και μετρά τις δυνάμεις πρόσκρουσης. Ελέγχει ότι η πύλη δεν εκτελεί επικίνδυνη κίνηση μετά από διακοπή ρεύματος ή αλλαγή λειτουργίας.
Εκτελείτε συντήρηση το αργότερο κάθε 6 μήνες ή 20 000 κύκλους λειτουργίας, όποιο συμβεί πρώτο. Ελέγχετε τα αγκύρια, τον οδοντωτό κανόνα και το διάκενό του, τους τροχούς, τους οδηγούς, τη διάβρωση, τα καλώδια, την απασφάλιση και όλες τις διατάξεις προστασίας. Αποσυνδέστε το ρεύμα πριν από τις εργασίες.
Μην εισέρχεστε στο άνοιγμα διέλευσης όσο η πύλη κινείται και μην επιτρέπετε στα παιδιά να παίζουν με την πύλη ή τα τηλεχειριστήρια. Αν υπάρχει ενσωματωμένη πορτούλα διέλευσης στο φύλλο της πύλης, το άνοιγμά της πρέπει να εμποδίζει την εκκίνηση του κινητήρα. Σε περίπτωση ασυνήθιστου θορύβου ή βλάβης, σταματήστε τον αυτοματισμό, απασφαλίστε την πύλη με ασφάλεια και επικοινωνήστε με το σέρβις. Μη γεφυρώνετε τις εισόδους ασφαλείας. Αν η πύλη αποτελεί τη μοναδική πρόσβαση, φροντίστε για πρόσβαση στον μηχανισμό απασφάλισης ήδη κατά την εγκατάσταση.
Τεχνικά χαρακτηριστικά ROX1000
| Κινητήρας / τροφοδοσία | 230 V AC, 50/60 Hz |
|---|---|
| Κατανάλωση ισχύος | 350 W |
| Ονομαστική / μέγιστη ροπή | 9 / 24 Nm |
| Δύναμη | Ονομαστική 250 N, μέγιστη 670 N |
| Ταχύτητα | 8,5 m/min ονομαστική, 11 m/min χωρίς φορτίο |
| Μέγιστο βάρος / μήκος | 1 000 kg / 8 m υπό τις παραπάνω προϋποθέσεις |
| Ονομαστική λειτουργία | 20 κύκλοι/ώρα· έως 4 λεπτά συνεχούς λειτουργίας |
| Γρανάζι | Z15, μονάδα 4, βήμα δοντιών 12,5 mm, διάμετρος 60 mm |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Βαθμός προστασίας / ηλεκτρική κλάση | IP44 / I, αγωγός προστασίας PE |

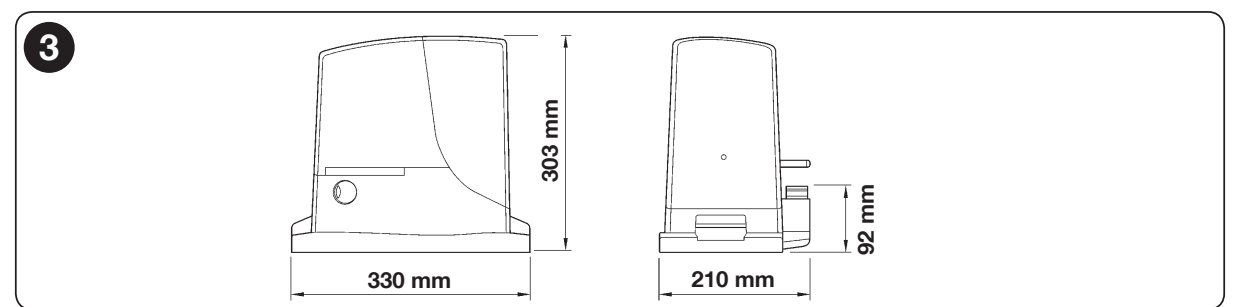

| Διαστάσεις / βάρος | 330 × 210 × 303 mm / 11 kg |
| Μονάδα ελέγχου | NICE ROA40R10 με ενσωματωμένο δέκτη 433,92 MHz |
Για να επιβεβαιώσουμε την επιλογή σας, στείλτε μας το μήκος, το βάρος, φωτογραφίες του οδηγού και τον αναμενόμενο αριθμό κύκλων. Επικοινωνήστε μαζί μας.
Εγχειρίδιο εγκατάστασης PDF
