Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 1000kg NICE Rox ROX1000 (B)
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
454,11 € με ΦΠΑ
| Βάρος |
|---|
| 11 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 1000kg NICE Rox ROX1000 (B)
Το NICE Rox ROX1000 είναι ο διάδοχος του μηχανισμού ROBO 1000
Μηχανισμός NICE Rox ROX1000 προορίζεται για συρόμενες πύλες βάρους έως 1000 kg και πλάτους διέλευσης έως 8 m (συνιστώμενο μέγιστο μήκος 5m). Διαθέτει ηλεκτρομηχανικό διακόπτη τερματισμού. Ο μηχανισμός είναι μηαναστρέψιμος.
Σημαντικά χαρακτηριστικά του μηχανισμού ROX 1000: Ο μηχανισμός ROX 1000 είναι μοντέλο 230V, με πολύ εύκολη εγκατάσταση και υψηλή ισχύ. Ο μηχανισμός διαθέτει χειροκίνητη ρύθμιση των τερματικών θέσεων, περιορισμένες δυνατότητες σύνδεσης πρόσθετων συσκευών και περιορισμένες δυνατότητες προγραμματισμού. Είναι κατάλληλος, για παράδειγμα, για εξοχική κατοικία ή για χώρο όπου δεν προβλέπεται σύνδεση με σύστημα έξυπνου σπιτιού, αλλά αναζητείται μάλλον ένας αξιόπιστος εργάτης που ανοίγει και κλείνει. Διαθέτει μία ταχύτητα και χειροκίνητη ρύθμιση της δύναμης. Δεν διαθέτει δυνατότητα μερικού ανοίγματος. Κατασκευάζεται ως αντικατάσταση παλαιότερων μηχανισμών (NICE ROBO).
Όλα τα εξαρτήματα των μηχανισμών NICE ROBO είναι συμβατά με τους μηχανισμούς NICE ROX.
Επομένως, αν αντικαθιστάτε έναν μηχανισμό NICE ROBO με έναν NICE ROX, μπορείτε να διατηρήσετε όλα τα υπάρχοντα εξαρτήματα:
- φωτοκύτταρα
- φάρος
- κλειδοδιακόπτης
- όλα τα τηλεχειριστήρια
Ένα ακόμη πλεονέκτημα είναι ο ενσωματωμένος δέκτης, ο οποίος λειτουργεί με κυλιόμενο κωδικό, αλλά μπορεί να δεχτεί και παλαιότερα τηλεχειριστήρια σταθερού κωδικού. Λειτουργεί, επομένως, με την κωδικοποίηση FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) και SMILO (SM2). Είναι, λοιπόν, κατάλληλος για περιπτώσεις όπου διαθέτετε μεγάλο αριθμό τηλεχειριστηρίων σταθερού κωδικού.
| Το σετ NICE-ROX1000-B περιλαμβάνει: | ||||
|---|---|---|---|---|
|
1 × | Μηχανισμός κίνησης NICE Rox ROX1000 | NICE-ROX1000-A | |
|
Μηχανισμός κίνησης NICE Rox ROX1000 με μονάδα ελέγχου ROA40R10 και ενσωματωμένο δέκτη, για συνολικό βάρος πύλης έως 1000kg και πλάτος διέλευσης έως 8 m (συνιστώμενο μέγιστο μήκος 5m). |
Λεπτομέρειες
|
|||
|
1 × | Τηλεχειριστήριο NICE Flo2R-s | NICE-FLO2R-S | |
|
Τηλεχειριστήριο με δύο κουμπιά για τον απομακρυσμένο έλεγχο της πύλης. Μπορείτε να ελέγχετε δύο συσκευές ή να δίνετε δύο διαφορετικές εντολές σε μία συσκευή. |
Λεπτομέρειες
|
|||
|
1 × | Οδηγίες εγκατάστασης |
Λήψη
|
|
|
Εγχειρίδιο εγκατάστασης με εικονογραφημένα σχέδια καλωδίωσης και οδηγίες προγραμματισμού και σύζευξης τηλεχειριστηρίων. |
||||
Τεχνικά χαρακτηριστικά NICE ROX 1000
| Τροφοδοσία | 230 V - 50/60 Hz |
|---|---|
| Ισχύς | 350 W |
| Βαθμός προστασίας | IP44 |
| Βάρος | 10 kg |
| Ταχύτητα | 8,5 m/min |
| Δύναμη | 800 N |
| Μέγ. βάρος πόρτας | 1000 kg |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Μονάδα ελέγχου | ROA40R10 |
Εγχειρίδια και έγγραφα για λήψη

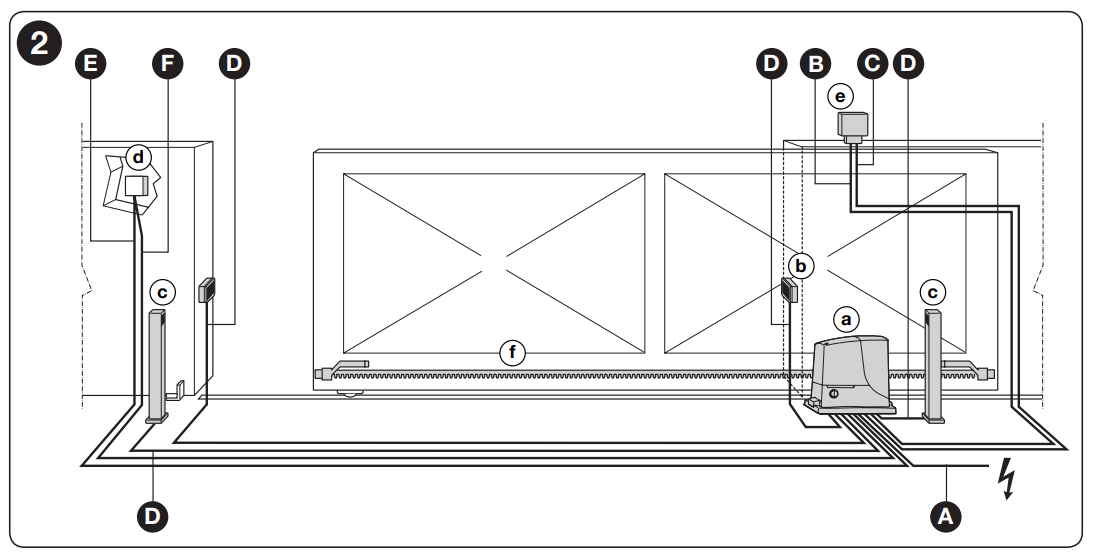

Τύποι ηλεκτρικών καλωδίων
| Σύνδεση | Τύπος καλωδίου | Μέγιστο μήκος | |
|---|---|---|---|
| A | ΤΡΟΦΟΔΟΣΙΑ | 3 x 1,5 mm² | 30m * |
| B | ΦΑΡΟΣ ΜΕ ΚΕΡΑΙΑ | 1 καλώδιο: 2 x 1,5 mm² 1 ομοαξονικό καλώδιο τύπου RG58 |
10m 10m (συνιστάται < 5m) |
| D | ΦΩΤΟΚΥΤΤΑΡΑ | 1 καλώδιο: 2 x 0,25 mm² (TX) 1 καλώδιο: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | ΔΙΑΚΟΠΤΗΣ ΜΕ ΚΛΕΙΔΙ | 2 καλώδια: 2 x 0,5 mm² ** | 20m |
** Εάν το καλώδιο τροφοδοσίας έχει μήκος μεγαλύτερο από 30 m, απαιτείται καλώδιο με μεγαλύτερη διατομή, για παράδειγμα 3 x 2,5 mm², και χρειάζεται προστατευτική γείωση κοντά στον μηχανισμό.
** Τα δύο καλώδια 2 x 2,5 mm² μπορούν να αντικατασταθούν από ένα μόνο καλώδιο 4 x 0,5 mm²

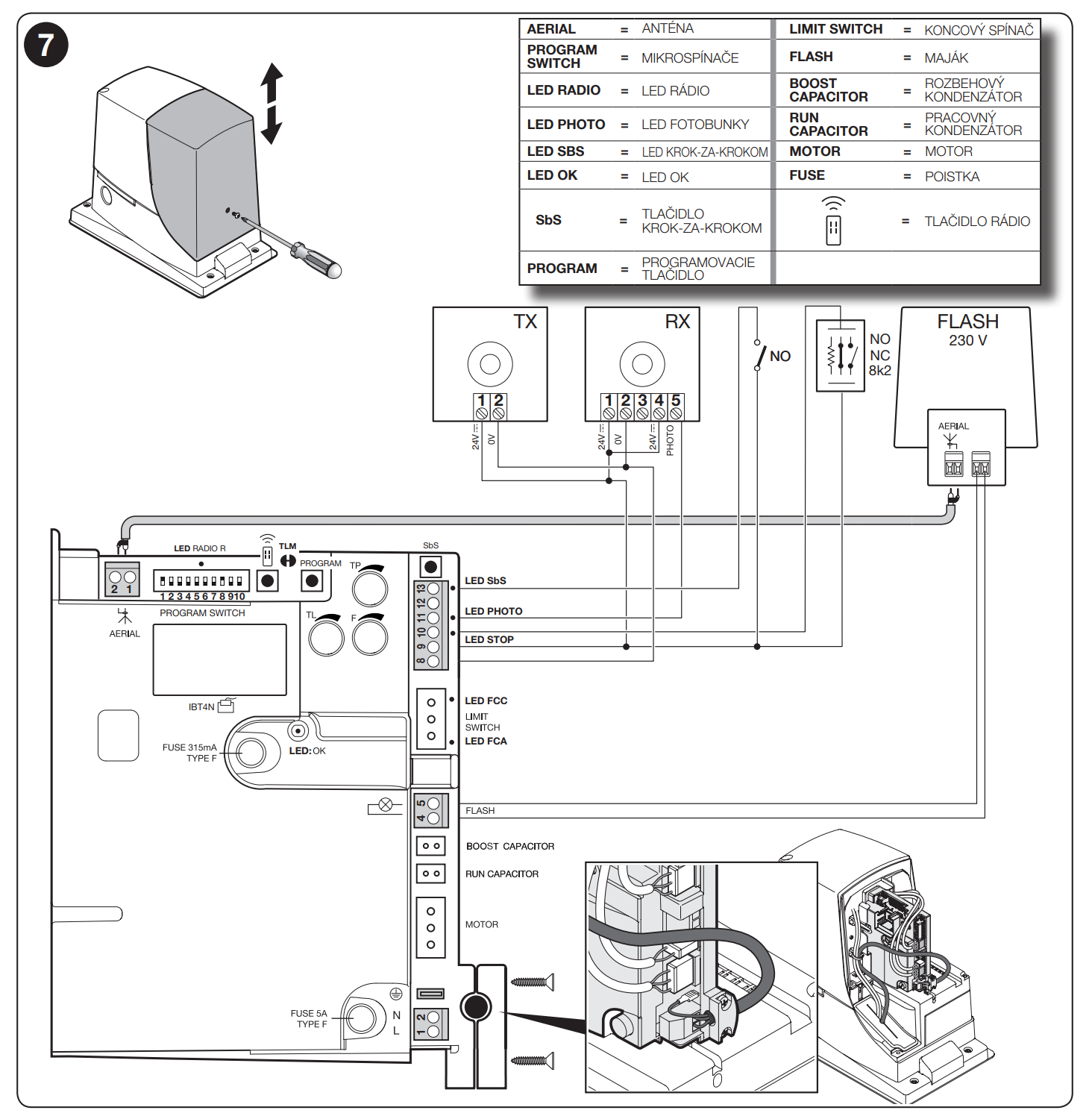

Σύνδεση στη μονάδα ελέγχου
Προσθήκη ή αφαίρεση συσκευών
Είναι δυνατή ανά πάσα στιγμή η προσθήκη ή η αφαίρεση συσκευών από το σύστημα αυτοματισμού. Στην είσοδο STOP μπορούν να συνδεθούν διάφοροι τύποι συσκευών, όπως περιγράφεται στις ακόλουθες ενότητες. Αφού ολοκληρωθούν οι αλλαγές στη διαμόρφωση του μηχανισμού της αυτόματης πύλης, πρέπει να επαναληφθεί η διαδικασία εκμάθησης των συσκευών.
Είσοδος STOP
Είσοδος που προκαλεί την άμεση διακοπή της κίνησης, ακολουθούμενη από σύντομη αντιστροφή της φοράς.
Στην είσοδο μπορούν να συνδεθούν συσκευές με έξοδο κανονικά ανοικτής επαφής (NO), κανονικά κλειστής επαφής (NC) ή συσκευές με έξοδο σταθερής αντίστασης 8,2 kΩ, όπως οι ευαίσθητες ακμές. Η μονάδα ελέγχου αναγνωρίζει τον τύπο της συσκευής που είναι συνδεδεμένη στην είσοδο STOP κατά τη φάση εκμάθησης των συσκευών.
Εάν διαπιστωθεί αλλαγή σε σχέση με την κατάσταση που έχει αποθηκευτεί, ο μηχανισμός διακόπτει την κίνηση και εκτελεί σύντομη αντιστροφή της φοράς. Με τις κατάλληλες ρυθμίσεις, μπορούν να συνδεθούν περισσότερες από μία συσκευές στην είσοδο STOP, ακόμη και διαφορετικών τύπων:
- Πολλές συσκευές NO μπορούν να συνδεθούν παράλληλα, χωρίς περιορισμό στον αριθμό τους.
- Πολλές συσκευές NC μπορούν να συνδεθούν σε σειρά, χωρίς περιορισμό στον αριθμό τους.
- Πολλές συσκευές σταθερής αντίστασης 8,2 kΩ μπορούν να συνδεθούν διαδοχικά, με μία μόνο τελική αντίσταση 8,2 kΩ.
- Οι συσκευές NO και NC μπορούν να συνδυαστούν συνδέοντας 2 επαφές παράλληλα. Ωστόσο, πρέπει να τοποθετηθεί αντίσταση 8,2 kΩ σε σειρά με την επαφή NC (με αυτόν τον τρόπο μπορούν επίσης να συνδυαστούν 3 συσκευές: NO, NC και 8,2 kΩ).
Εάν η είσοδος STOP χρησιμοποιείται για τη σύνδεση συσκευών ασφαλείας, μόνο οι συσκευές με έξοδο σταθερής αντίστασης 8,2 kΩ εξασφαλίζουν κατηγορία III ασφάλειας έναντι βλαβών, σύμφωνα με το πρότυπο EN 13849-1.
Φωτοκύτταρα
Για να προσθέσετε ένα ζεύγος φωτοκυττάρων, ακολουθήστε τα παρακάτω βήματα: Συνδέστε την τροφοδοσία των δεκτών (RX) απευθείας στους ακροδέκτες 8 και 9.
Ο τρόπος σύνδεσης των πομπών εξαρτάται από το εάν θέλουμε τα φωτοκύτταρα να λειτουργούν με ενεργή ή ανενεργή τη λειτουργία Fototest.
Το Fototest είναι λειτουργία της μονάδας ελέγχου που αυξάνει την αξιοπιστία των συσκευών ασφαλείας και επιτρέπει την επίτευξη κατηγορίας II σύμφωνα με το πρότυπο EN 13849-1 για το σύνολο μονάδα ελέγχου και φωτοκύτταρα ασφαλείας.
Κατά την ενεργοποίηση μιας κίνησης, ελέγχονται οι σχετικές συσκευές ασφαλείας και η κίνηση ξεκινά μόνο εφόσον όλα λειτουργούν σωστά.
Εάν ο έλεγχος αποτύχει (φωτοκύτταρο τυφλωμένο από τον ήλιο, βραχυκύκλωμα στα καλώδια κ.λπ.), η μονάδα ελέγχου το θεωρεί βλάβη και η κίνηση δεν εκτελείται.
Για να προσθέσετε ένα ζεύγος φωτοκυττάρων, συνδέστε τα όπως περιγράφεται παρακάτω.

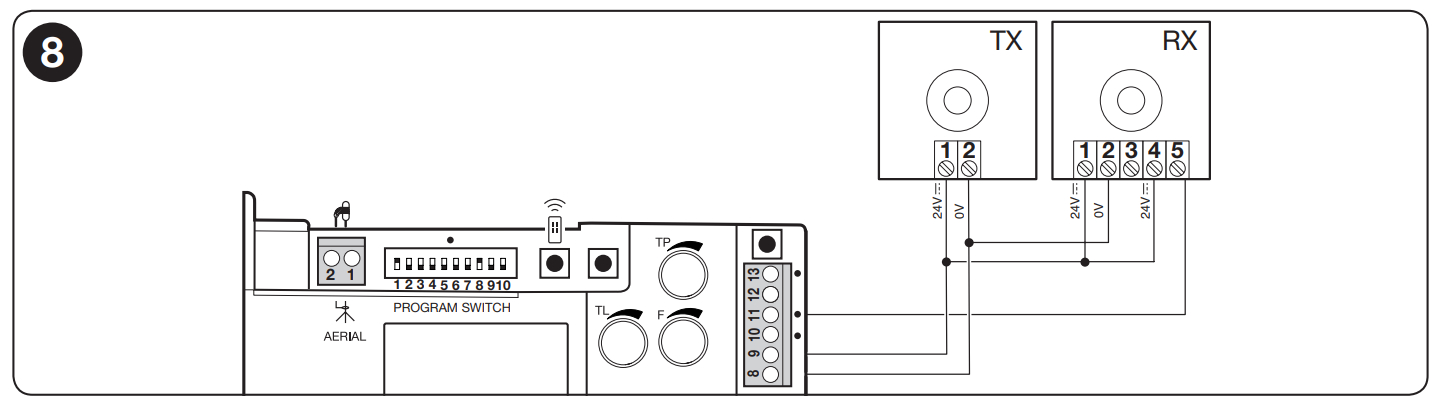

Σύνδεση χωρίς τη λειτουργία Fototest:
Συνδέστε τους δέκτες και τους πομπούς απευθείας στην έξοδο εξαρτημάτων της μονάδας ελέγχου (ακροδέκτες 8 και 9).

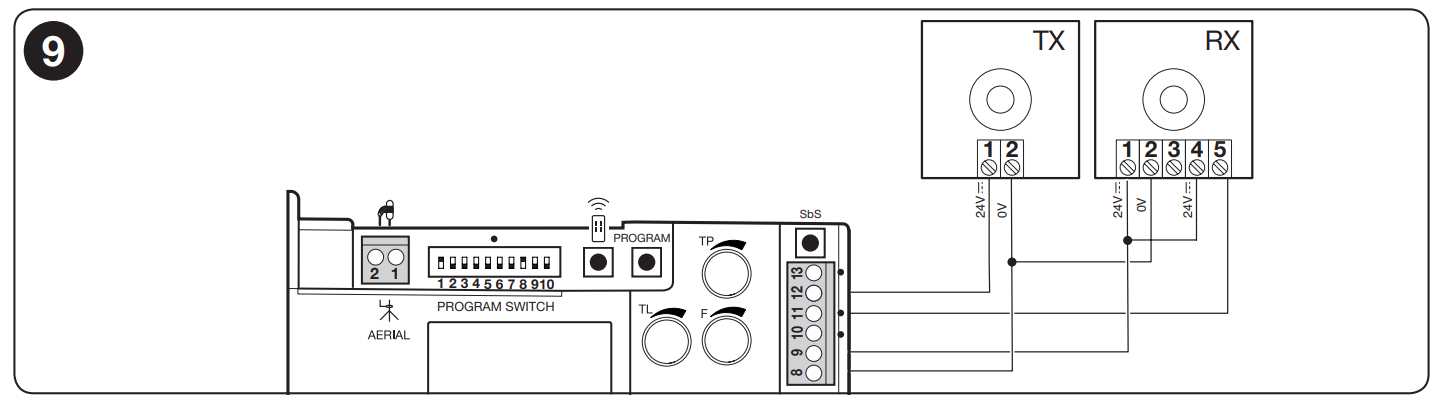

Σύνδεση με τη λειτουργία Fototest:
Συνδέστε τους δέκτες απευθείας στην έξοδο εξαρτημάτων της μονάδας ελέγχου (ακροδέκτες 8 και 9). Η τροφοδοσία των πομπών των φωτοκυττάρων δεν λαμβάνεται από την έξοδο εξαρτημάτων, αλλά από την έξοδο Fototest μεταξύ των ακροδεκτών 8 - 12. Η μέγιστη ένταση ρεύματος από την έξοδο Fototest είναι 100 mA.
Για να χρησιμοποιήσετε τη λειτουργία Fototest, πρέπει να ενεργοποιήσετε τον συγχρονισμό, όπως αναφέρεται στις οδηγίες εγκατάστασης των φωτοκυττάρων.
