Περιγραφή του προϊόντος Αυτόνομος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 1000kg/12m, (230V), NICE ROBO1000 (A)
NICE ROBO1000 είναι 230V μηχανισμός κίνησης σχεδιασμένος για συρόμενες πύλες με βάρος έως 1000 kg και πλάτος διέλευσης έως 12 m. Διαθέτει ενσωματωμένη μονάδα ελέγχου, ραδιοφωνικό δέκτη και ηλεκτρομηχανικό διακόπτη διακοπής. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. >>Εγχειρίδιο για λήψη>>.
Μηχανισμός κίνησης Nice ROBO1000 δεν είναι συμβατός με πομπούς FLOR.
NICE ROBO1000: εγκατάσταση, σύνδεση και ρύθμιση
NICE ROBO1000 (RO1000) με πλακέτα ελέγχου ROA42 είναι ένας μηχανισμός κίνησης για συρόμενες αυλόπορτες με μηχανικούς τερματικούς διακόπτες και ενσωματωμένο δέκτη O-CODE 433,92 MHz. Το μέγιστο βάρος του φύλλου είναι 1 000 kg και το μέγιστο μήκος 12 m. Η καταλληλότητα του συγκεκριμένου συνδυασμού εξαρτάται επίσης από την αντίσταση κατά την κίνηση, τη χρήση και το περιβάλλον· δεν είναι δυνατόν να αξιοποιούνται αυτόματα ταυτόχρονα και τα δύο μέγιστα όρια. Το μήκος του φύλλου δεν είναι το καθαρό πλάτος διέλευσης.
Πριν από την εγκατάσταση: ελέγξτε την ένδειξη RO1000 και ROA42, την ομαλή χειροκίνητη κίνηση σε όλη τη διαδρομή, τα σταθερά τερματικά στοπ και τον χώρο για απασφάλιση. Η σύνδεση στο ηλεκτρικό δίκτυο και ο έλεγχος ασφαλείας πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Οι ακροδέκτες του φάρου λειτουργούν στα 230 V, ενώ τα παρελκόμενα διαθέτουν ξεχωριστή έξοδο 24 V.
Επιλογή τηλεχειριστηρίου: NICE ROBO1000 με πλακέτα ROA42 δεν είναι συμβατό με τα τηλεχειριστήρια NICE FloR (FLOR). Ο ενσωματωμένος δέκτης χρησιμοποιεί κωδικοποίηση O-CODE 433,92 MHz· κατάλληλα είναι, για παράδειγμα, τα ON2E και ON4E.
Παρελκόμενα συμβατά με το NICE ROBO1000
Τα προϊόντα που αναφέρονται είναι κατάλληλα για τις συνδέσεις και τις διεπαφές της πλακέτας ROA42. Κατά την επιλογή, ελέγξτε την τάση, τον τύπο επαφής και την κατανάλωση. Ο δέκτης τηλεχειριστηρίων είναι ήδη ενσωματωμένος, επομένως δεν χρειάζεται πρόσθετος κουμπωτός ραδιοφωνικός δέκτης για τον συνήθη χειρισμό.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Ειδοποιεί για την κίνηση της αυλόπορτας· διαθέτει επίσης κεραία για το τηλεχειριστήριο. | NICE ELAC, φάρος LED με ενσωματωμένο αναλαμπτήρα και κεραία για έξοδο 230 V AC στους ακροδέκτες 4–5. |
| Φωτοκύτταρα | Σε περίπτωση διακοπής της δέσμης, προστατεύουν τον χώρο διέλευσης. | Με ρελέ NICE EPM με επαφή NC για βασική καλωδίωση PHOTO. Κατά τη δοκιμή φωτοκυττάρων ελέγξτε τη ρύθμιση των φωτοκυττάρων και τη λειτουργία τους κατά τη δοκιμή της αυλόπορτας. Τα φωτοκύτταρα BlueBUS δεν συνδέονται στην είσοδο PHOTO. |
| Τηλεχειριστήριο | Τηλεχειρισμός και, ανάλογα με τον τρόπο αποθήκευσης, ξεχωριστές εντολές. | O-CODE 433,92 MHz: Era One ON2E ή ON4E; σύζευξη σε λειτουργία I ή II. Το FloR δεν είναι συμβατό. |
| Κεραία | Μπορεί να βελτιώσει τη λήψη σε σημεία με ασθενές σήμα. | Κεραία στον φάρο ELAC ή ξεχωριστή κεραία 433,92 MHz NICE ABFKIT; είσοδος 1–2, καλώδιο RG58. |
| Διακόπτης με κλειδί | Τοπική εντολή χωρίς τηλεχειριστήριο. | NICE EKSEU, επαφή NO χωρίς τάση στα 9–13 SbS. |
| Οδοντωτή κρεμαγιέρα | Μεταφέρει την κίνηση του πινιόν στο φύλλο της αυλόπορτας. | Χαλύβδινη κρεμαγιέρα M4· κατά την εγκατάσταση, διατηρήστε διάκενο περίπου 2 mm. |
| Διεπαφή Wi-Fi | Ρύθμιση των υποστηριζόμενων παραμέτρων μέσω της εφαρμογής MyNice Pro. | NICE BiDi-WiFi; σύνδεση στην υποδοχή BusT4. |
| Προγραμματιστής | Εξειδικευμένος διαγνωστικός έλεγχος και προηγμένες ρυθμίσεις. | Διεπαφή IBT4N με Oview ή ProView; τρόπος σύνδεσης. |
Υπολογίστε την κατανάλωση των συσκευών που τροφοδοτούνται από τους ακροδέκτες 8–9 και τηρήστε το όριο των 100 mA. Η έξοδος δοκιμής φωτοκυττάρων 8–12 έχει επίσης όριο 100 mA. Αν η ταυτόχρονη κατανάλωση και από τις δύο εξόδους είναι υψηλότερη, ο εγκαταστάτης πρέπει να ελέγξει την ικανότητα φόρτισης της πλακέτας ROA42. Σε κατάσταση αναμονής, η έξοδος παρελκομένων απενεργοποιείται. Τα BiDi-WiFi, Oview και ProView συνδέονται μέσω της διεπαφής BusT4 και όχι στους ακροδέκτες τροφοδοσίας 8–9.
Για ποια αυλόπορτα είναι κατάλληλο το ROBO1000;
Κατά την επιλογή, αξιολογήστε συνολικά το βάρος και το μήκος του φύλλου, την αντίσταση στην κίνηση σε όλη τη διαδρομή, τον αριθμό των ανοιγμάτων και τις περιβαλλοντικές συνθήκες. Ο εγκαταστάτης πρέπει να μετρήσει τη δύναμη που απαιτείται για την κίνηση της αυλόπορτας και να επιβεβαιώσει ότι παραμένει εντός των δυνατοτήτων του μηχανισμού σε όλη τη διαδρομή.
ΟΡΙΑ ΤΟΥ ΜΗΧΑΝΙΣΜΟΥ NICE ROBO1000
Το βάρος και το μήκος αποτελούν ξεχωριστά μέγιστα όρια. Κατά τον συνδυασμό τους, προσθέστε τους δείκτες επιβάρυνσης από τον παρακάτω πίνακα.
| ROBO1000 | Μέγιστο όριο | Δείκτης στο μέγιστο όριο |
|---|---|---|
| Μήκος φύλλου | 12 m | 50 % |
| Βάρος φύλλου | 1 000 kg | 60 % |
Ένα φύλλο βάρους 1 000 kg και μήκους 12 m έχει δείκτη 110 % (60 % + 50 %). Δείκτης άνω του 100 % υπερβαίνει το όριο της κατάλληλης χρήσης. Άλλοι δυσμενείς παράγοντες αυξάνουν τον δείκτη· συνεπώς, τα επιμέρους μέγιστα όρια δεν μπορούν να αξιοποιούνται αυτόματα ταυτόχρονα.
ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΤΟΥ ΜΗΧΑΝΙΣΜΟΥ NICE ROBO1000
Προσθέστε τους δείκτες βάρους και μήκους του φύλλου και συνυπολογίστε τους υπόλοιπους παράγοντες, εφόσον η πιθανότητα εμφάνισής τους υπερβαίνει το 10 %. Από το παρακάτω γράφημα, εκτιμήστε τη διάρκεια ζωής σε αριθμό κύκλων. Ο εγκαταστάτης πρέπει να επιβεβαιώσει την τελική καταλληλότητα και με βάση την πραγματική δύναμη που απαιτείται για την κίνηση της αυλόπορτας.
Παράδειγμα: Ένα θυρόφυλλο βάρους 300 kg και μήκους 5 m έχει δείκτη 10 % + 10 % = 20 % πριν συνυπολογιστούν οι υπόλοιποι παράγοντες. Η εκτίμηση των κύκλων διαβάζεται από το διάγραμμα για δείκτη 20 %.

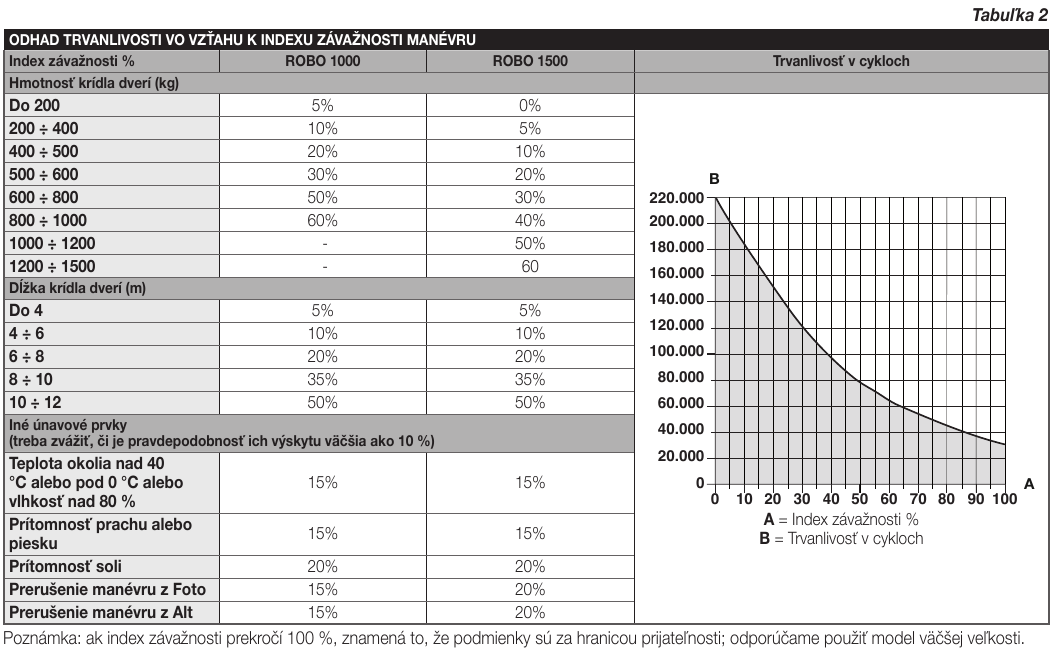

| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης |
|---|---|
| Βάρος θυρόφυλλου | |
| Έως 200 kg | 5 % |
| Πάνω από 200 έως 400 kg | 10 % |
| Πάνω από 400 έως 500 kg | 20 % |
| Πάνω από 500 έως 600 kg | 30 % |
| Πάνω από 600 έως 800 kg | 50 % |
| Πάνω από 800 έως 1 000 kg | 60 % |
| Μήκος θυρόφυλλου | |
| Έως 4 m | 5 % |
| Πάνω από 4 έως 6 m | 10 % |
| Πάνω από 6 έως 8 m | 20 % |
| Πάνω από 8 έως 10 m | 35 % |
| Πάνω από 10 έως 12 m | 50 % |
| Λοιποί παράγοντες (με πιθανότητα εμφάνισης άνω του 10 %) | |
| Θερμοκρασία άνω των 40 °C ή κάτω από 0 °C ή υγρασία άνω του 80 % | 15 % |
| Σκόνη ή άμμος | 15 % |
| Αλάτι στο περιβάλλον | 20 % |
| Διακοπή της κίνησης από την είσοδο Foto | 15 % |
| Διακοπή της κίνησης από την είσοδο Alt | 15 % |

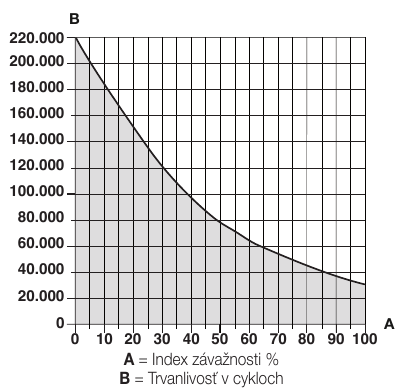

| Διάγραμμα διάρκειας ζωής |
|---|
 A = δείκτης (%), B = διάρκεια ζωής (κύκλοι). Κάντε κλικ για μεγέθυνση του διαγράμματος NICE. |
Για συνολικό δείκτη άνω του 100 %, επιλέξτε ισχυρότερο μοντέλο. Μεγέθυνση του πίνακα δεικτών και του διαγράμματος διάρκειας ζωής.

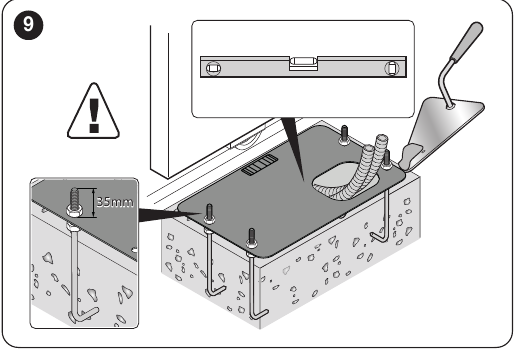

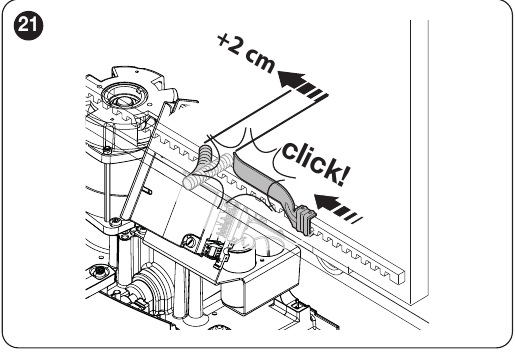

Τοποθέτηση του μηχανισμού κίνησης και των τερματικών διακοπτών

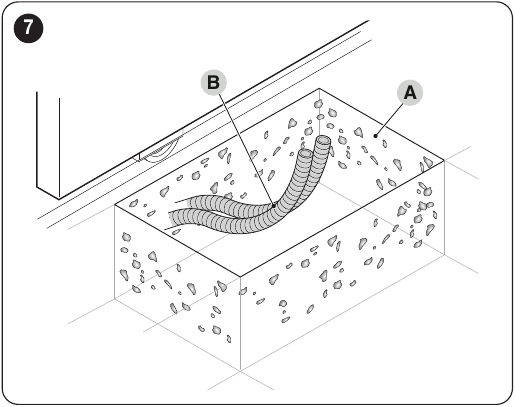

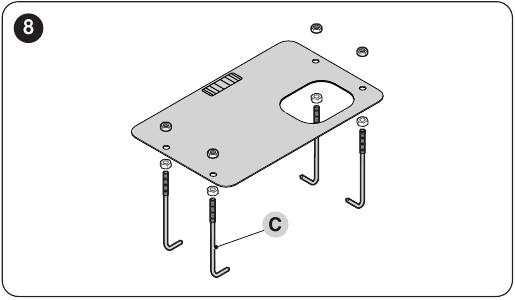

Αρχικά, ετοιμάστε σταθερή βάση και σωλήνες διέλευσης καλωδίων και στη συνέχεια τοποθετήστε τον μηχανισμό κίνησης και οδοντωτή κρεμαγιέρα M4. Οι παρακάτω εικόνες δείχνουν τη θέση της πλάκας βάσης, του πινιόν και των στοπ. Κάντε κλικ για μεγέθυνση.

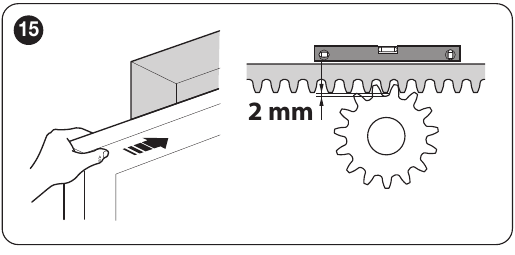

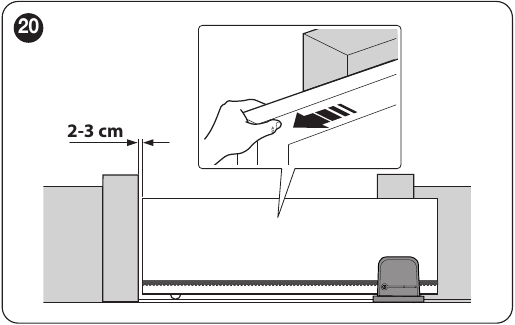

Κρεμαγιέρα και μηχανικά στοπ
Η κρεμαγιέρα πρέπει να εμπλέκεται με το πινιόν σε όλη τη διαδρομή· αφήστε ανάμεσά τους διάκενο περίπου 2 mm. Το βάρος της πύλης δεν πρέπει να επιβαρύνει το πινιόν. Κατά το άνοιγμα και το κλείσιμο, σταματήστε την πύλη 2–3 cm πριν από το μηχανικό στοπ, μετακινήστε την αντίστοιχη βάση του τερματικού διακόπτη πάνω στην κρεμαγιέρα μέχρι να ακουστεί το κλικ και έπειτα μετακινήστε την ακόμη τουλάχιστον 2 cm. Αφού τη στερεώσετε, ελέγξτε ότι η πύλη σταματά σωστά με δοκιμαστική κίνηση.

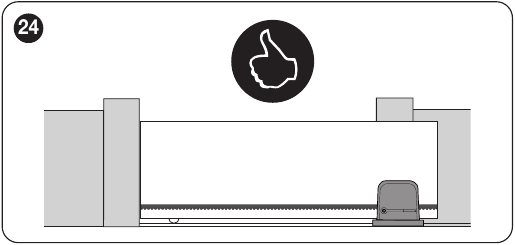

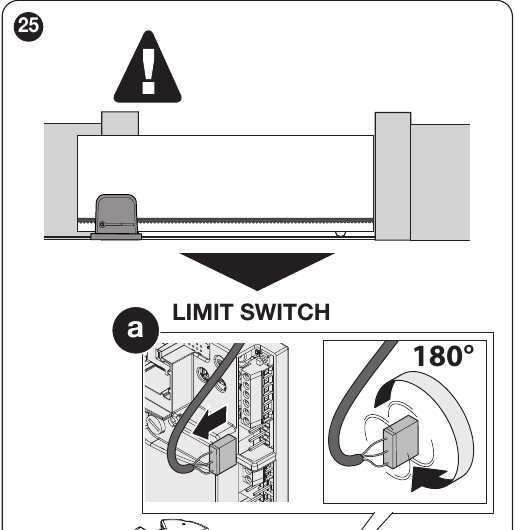

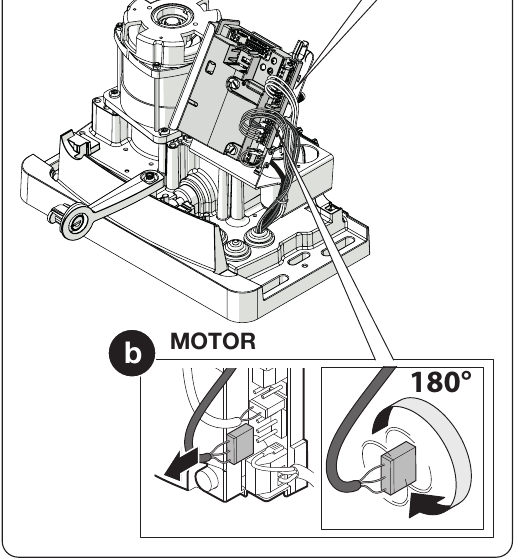

Τοποθέτηση αριστερά ή δεξιά
Ο μηχανισμός κίνησης είναι εργοστασιακά προετοιμασμένος για τοποθέτηση στη δεξιά πλευρά. Για τοποθέτηση στην αριστερή πλευρά, αποσυνδέστε την τροφοδοσία δικτύου. Σύμφωνα με τις παρακάτω εικόνες, αφαιρέστε και περιστρέψτε κατά 180° τον σύνδεσμο των τερματικών διακοπτών LIMIT SWITCH και τον σύνδεσμο του κινητήρα MOTOR· δεν πρόκειται για μηχανική περιστροφή του κινητήρα. Μετά τη σύνδεση, ελέγξτε τη φορά κίνησης και τη σωστή αντιστοίχιση των τερματικών διακοπτών και, στη συνέχεια, επαναλάβετε την εκμάθηση των συσκευών. Χρησιμοποιείτε την απασφάλιση με κλειδί μόνο αφού σταματήσει η πύλη.
Καλωδίωση πριν από τη σύνδεση
Προετοιμάστε τα καλώδια πριν στερεώσετε τον μηχανισμό κίνησης. Σε περίπτωση διαφορετικής όδευσης ή απαιτητικότερου περιβάλλοντος, ο εγκαταστάτης πρέπει να ελέγξει την κατάλληλη διατομή και το μήκος των καλωδίων.
| Κύκλωμα | Καλώδιο και μήκος |
|---|---|
| Τροφοδοσία 230 V | 3 × 1,5 mm² έως 30 m· για μεγαλύτερη διαδρομή, π.χ. 3 × 2,5 mm² και γείωση κοντά στον μηχανισμό κίνησης |
| Φάρος 230 V | 2 × 1,5 mm² έως 10 m |
| Κεραία | Ομοαξονικό RG58 έως 10 m, συνιστάται μικρότερο από 5 m |
| Φωτοκύτταρα | TX 2 × 0,25 mm²· RX 4 × 0,25 mm², έως 30 m |
| Διακόπτης με κλειδί | Δύο καλώδια 2 × 0,5 mm² ή ένα 4 × 0,5 mm², έως 20 m. Για μία μόνο επαφή NO στην είσοδο SbS αρκεί διπλόκλωνη καλωδίωση. |

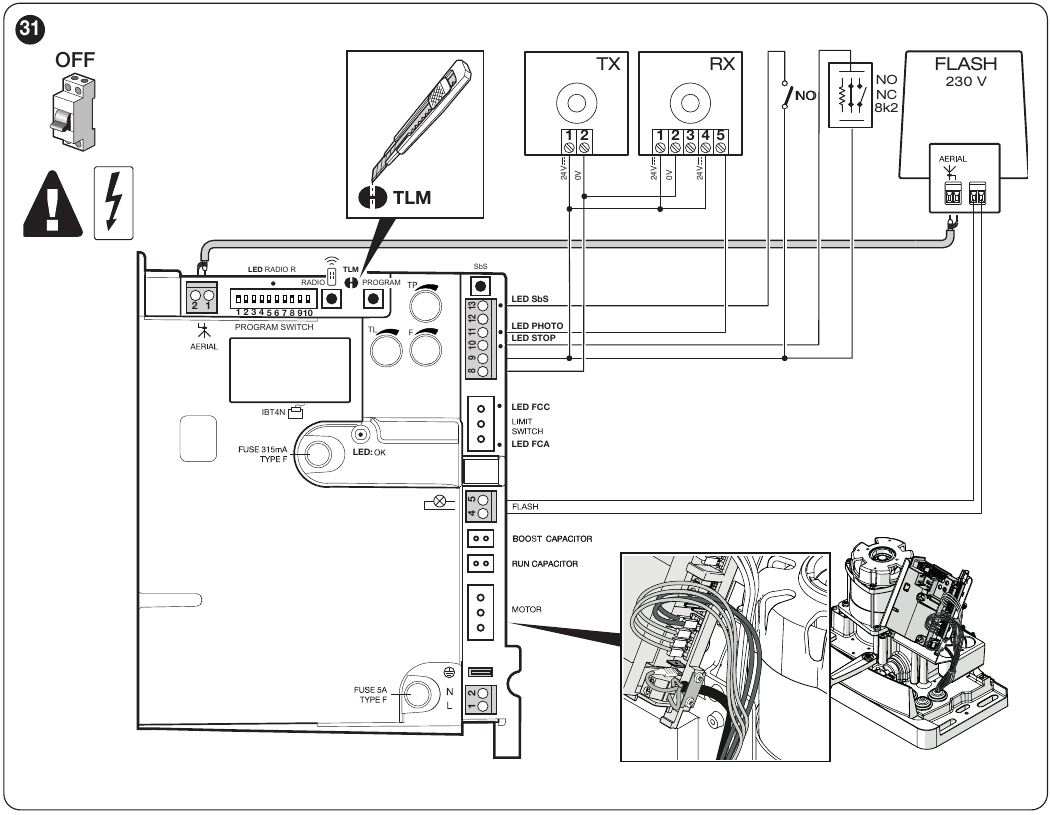

Πλακέτα ROA42 και ακροδέκτες
Στην εικόνα επισημαίνονται τα σημεία σύνδεσης, τα κουμπιά PROGRAM και RADIO, τα ποτενσιόμετρα TL/TP/F και οι διακόπτες προγραμματισμού. Πραγματοποιείτε τις συνδέσεις με αποσυνδεδεμένη την τροφοδοσία δικτύου.

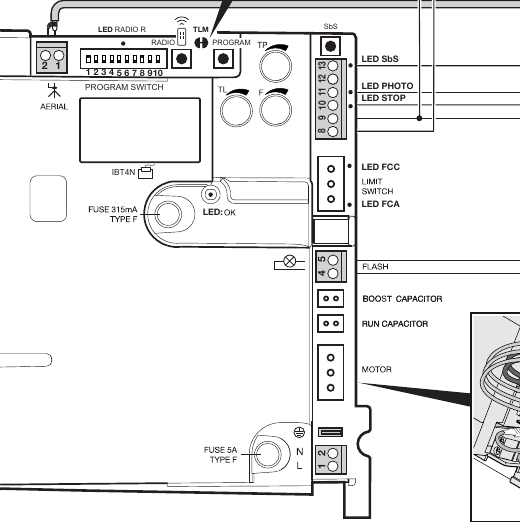

Μεγέθυνση λεπτομέρειας κουμπιών, διακοπτών και ακροδεκτών ROA42
| Ακροδέκτες | Λειτουργία και σύνδεση |
|---|---|
| 1–2 | Κεραία του ενσωματωμένου δέκτη 433,92 MHz. |
| 4–5 | Έξοδος 230 V AC για αυτοαναλάμποντα φάρο. Επιλέξτε φάρο σύμφωνα με την τάση. |
| 8–9 | Τροφοδοσία εξαρτημάτων 24 V DC (±10 %), συνολικά έως 100 mA· ακροδέκτης 8 = 0 V, ακροδέκτης 9 = +24 V. Σε κατάσταση αναμονής, η έξοδος απενεργοποιείται. |
| 9–10 | STOP: επαφή NO, NC ή αντίσταση 8,2 kΩ. Ο τύπος αναγνωρίζεται κατά την εκμάθηση. |
| 9–11 | PHOTO: επαφή ασφαλείας NC του ρελέ του φωτοκύτταρου. |
| 8–12 | Τροφοδοσία του πομπού TX κατά τη δοκιμή φωτοκυττάρων· μέγ. 100 mA στην έξοδο δοκιμής φωτοκυττάρων. |
| 9–13 | SbS (βηματική λειτουργία): επαφή χωρίς τάση NO, π.χ. NICE EKSEU. |
Φωτοκύτταρα, δοκιμή φωτοκυττάρων και STOP
Το ROA42 χρησιμοποιεί είσοδο ρελέ PHOTO· κατάλληλο παράδειγμα είναι τα NICE EPM. Τα φωτοκύτταρα BlueBUS δύο καλωδίων δεν συνδέονται στο PHOTO.

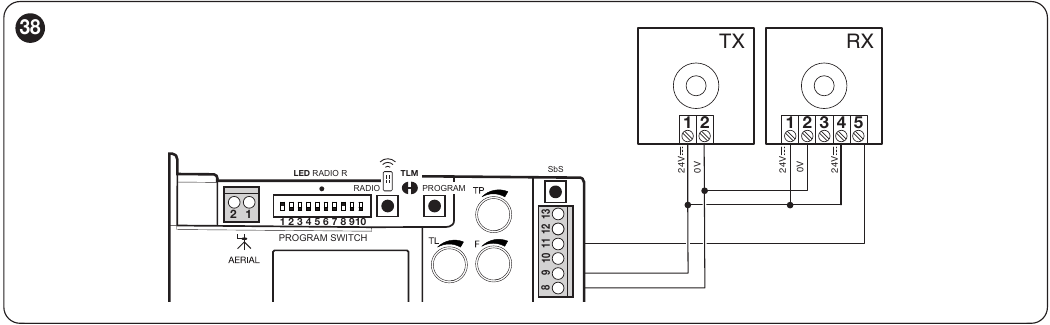

Χωρίς δοκιμή φωτοκυττάρων
Τροφοδοτήστε τα TX και RX από τα 8–9· συνδέστε την επαφή ασφαλείας NC του RX στα 9–11.

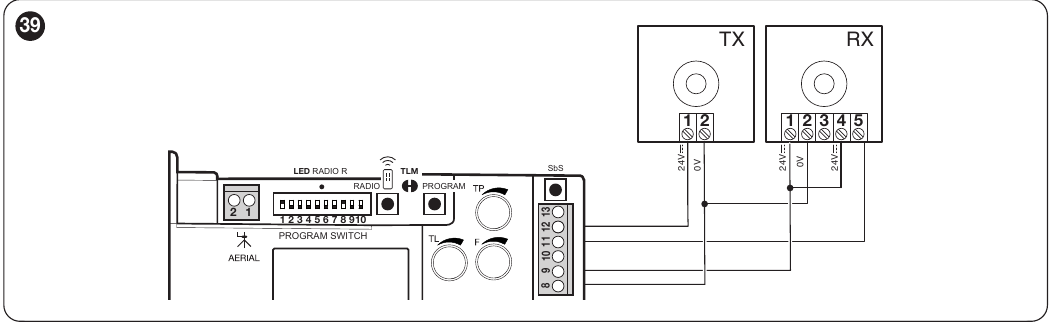

Με δοκιμή φωτοκυττάρων
Το RX παραμένει συνδεδεμένο στα 8–9, ενώ το TX τροφοδοτείται από τα 8–12. Η πλακέτα ROA42 τροφοδοτεί τα παρελκόμενα με συνεχές ρεύμα 24 V. Για τα φωτοκύτταρα EPM, μην αλλάζετε αυτόματα τη γέφυρα SYNC όταν ενεργοποιείτε τη δοκιμή φωτοκυττάρων. Η ρύθμιση εξαρτάται από τον τρόπο τροφοδοσίας των φωτοκυττάρων· ο εγκαταστάτης πρέπει να ελέγξει τη σωστή λειτουργία της δοκιμής φωτοκυττάρων κατά τη δοκιμή της πόρτας.
Μετά από κάθε αλλαγή στις εισόδους PHOTO ή STOP, επαναλάβετε την εκμάθηση συσκευών και τη δοκιμή απόκρισης της πόρτας. Όταν ενεργοποιηθεί το STOP, ο μηχανισμός κίνησης σταματά αμέσως και πραγματοποιεί σύντομη κίνηση προς την αντίθετη κατεύθυνση.
Πρώτη εκκίνηση και εκμάθηση συσκευών
- Απασφαλίστε τον μηχανισμό κίνησης, μετακινήστε την πόρτα χειροκίνητα περίπου στο μέσο της διαδρομής, ασφαλίστε την ξανά και ενεργοποιήστε την τροφοδοσία.
- Ελέγξτε τις λυχνίες LED των εισόδων και τη λειτουργία και των δύο τερματικών διακοπτών. Εκτελέστε την εκμάθηση ακόμη και αν δεν είναι συνδεδεμένα άλλα παρελκόμενα.
- Κρατήστε πατημένο το PROGRAM. Μετά από περίπου 3 δευτερόλεπτα, η λυχνία LED OK αρχίζει να αναβοσβήνει γρήγορα. Περιμένετε μέχρι να ανάψει το STOP και η πράσινη λυχνία OK να παραμείνει σταθερά αναμμένη· αφήστε το PROGRAM εντός 10 δευτερολέπτων.
- Τρεις πράσινες αναλαμπές επιβεβαιώνουν την αποθήκευση. Πέντε κόκκινες αναλαμπές αμέσως μετά την εκμάθηση σημαίνουν ότι η διαδικασία δεν ολοκληρώθηκε με επιτυχία. Αποσυνδέστε την τροφοδοσία και ελέγξτε τις συνδέσεις των PHOTO, STOP και την καλωδίωση, έπειτα επαναλάβετε την εκμάθηση. Διακρίνετε αυτό το μεμονωμένο αποτέλεσμα εκμάθησης από την επαναλαμβανόμενη ένδειξη κατά τη λειτουργία 5× κόκκινο OK.
- Ανοίξτε και κλείστε δοκιμαστικά την πόρτα και ελέγξτε την κατεύθυνση κίνησης, τη στάση στους τερματικούς διακόπτες, τα φωτοκύτταρα, το STOP και τη χειροκίνητη απασφάλιση. Ο εγκαταστάτης θα πραγματοποιήσει τη δοκιμή ασφαλείας και τη μέτρηση δύναμης.
Επαναλάβετε την εκμάθηση μετά από αλλαγή στις εισόδους PHOTO/STOP, στους διακόπτες DIP 1/2 ή στον προσανατολισμό του μηχανισμού κίνησης.
Ρυθμίσεις πλακέτας ROA42
Ποτενσιόμετρα TL, TP και F
| Ποτενσιόμετρο | Εύρος και ρύθμιση |
|---|---|
| TL | Μέγιστος χρόνος λειτουργίας· σημειωμένες θέσεις 20, 30, 60, 90 και 120 s. Αφού ανοίξει και κλείσει πλήρως, ρυθμίστε περιθώριο 2–3 s. Όταν είναι ενεργή η επιβράδυνση, η αργή φάση αρχίζει μετά το TL/2. Αν δεν επαρκεί ούτε η ρύθμιση των 120 s, ο εγκαταστάτης πρέπει να αποφασίσει αν θα τροποποιήσει τη γέφυρα TLM και να μετρήσει τον τελικό χρόνο στην πόρτα. |
| TP | Παύση πριν από το αυτόματο κλείσιμο· σημειωμένες θέσεις 3, 20, 40, 60 και 120 s. Χρησιμοποιείται στις αυτόματες λειτουργίες. Επαληθεύστε την πραγματική διάρκεια της παύσης ανοίγοντας δοκιμαστικά την πόρτα. |
| F | Ρύθμιση ισχύος κινητήρα: MIN, 25 %, 50 %, 75 %, MAX είναι θέσεις του ποτενσιόμετρου. Τα ποσοστά δεν αντιστοιχούν σε εγγυημένο ποσοστό της μετρημένης δύναμης σε newton. Η ρύθμιση πρέπει να επιβεβαιωθεί με μέτρηση δύναμης και δοκιμή ασφαλείας. |
Από το εργοστάσιο είναι ρυθμισμένα DIP 1 ON, DIP 2 OFF (ημιαυτόματη λειτουργία) και DIP 8 ON (επιβράδυνση). Η προεπιλεγμένη τιμή TL είναι 90 s. Για τα TP και F σημειώνονται ενδεικτικές θέσεις περίπου 60 s και 75 %· ελέγξτε την πραγματική ρύθμιση στην πλακέτα και κατά τη δοκιμή της πόρτας.
DIP 1 και 2: τρόπος λειτουργίας
| DIP 1 / 2 | Λειτουργία |
|---|---|
| OFF / OFF | Χειροκίνητη λειτουργία: η πόρτα κινείται μόνο όσο κρατάτε πατημένη την εντολή |
| ON / OFF | Ημιαυτόματη λειτουργία· ένας παλμός ξεκινά ολόκληρη την κίνηση έως τον τερματικό διακόπτη ή έως τη λήξη του TL· εργοστασιακή ρύθμιση |
| OFF / ON | Αυτόματη λειτουργία με παύση TP |
| ON / ON | Αυτόματη λειτουργία με τη λειτουργία «πάντα κλείσιμο»: αν η πόρτα είναι ανοιχτή μετά την επαναφορά της τροφοδοσίας, προηγείται προειδοποιητική αναλαμπή 5 s πριν από το κλείσιμο |
DIP 3 έως 10: πρόσθετες λειτουργίες
| DIP | Όταν είναι ON |
|---|---|
| 3 | Λειτουργία κοινής εισόδου: η επόμενη εντολή βηματικής λειτουργίας δεν διακόπτει το άνοιγμα· κατά το κλείσιμο προκαλεί στάση και αντιστροφή της κατεύθυνσης. Η λειτουργία δεν είναι διαθέσιμη στη χειροκίνητη λειτουργία. |
| 4 | Προειδοποιητική αναλαμπή του φάρου για 5 s· στη χειροκίνητη λειτουργία 2 s. |
| 5 | Στην αυτόματη λειτουργία, το κλείσιμο αρχίζει 5 s μετά την απελευθέρωση των φωτοκυττάρων. Στην ημιαυτόματη λειτουργία, η ενεργοποίηση του PHOTO κατά το κλείσιμο ενεργοποιεί το επόμενο αυτόματο κλείσιμο μετά την παύση TP. |
| 6 | Το PHOTO λειτουργεί και κατά το άνοιγμα και σταματά την πόρτα. Στην ημιαυτόματη ή αυτόματη λειτουργία, το άνοιγμα συνεχίζεται μόλις απελευθερωθούν τα φωτοκύτταρα. |
| 7 | Ομαλή εκκίνηση. |
| 8 | Η επιβράδυνση αρχίζει μετά το TL/2. Η ταχύτητα μειώνεται στο 30 % της ονομαστικής τιμής και η ροπή του κινητήρα κατά 70 %. Ρυθμίστε το TL ώστε η επιβράδυνση να αρχίζει περίπου 50–70 cm πριν ενεργοποιηθεί ο τερματικός διακόπτης· σε βαριά πόρτα ελέγξτε αν ο κινητήρας έχει επαρκή ροπή. |
| 9 / 10 | Πέδηση: OFF/OFF απενεργοποιημένη· OFF/ON ήπια· ON/OFF μέτρια· ON/ON ισχυρή. |
Με TL 90 s, η επιβράδυνση αρχίζει περίπου μετά από 45 s. Η αλλαγή του TL εφαρμόζεται στο επόμενο άνοιγμα. Αν η πόρτα σταματά πριν από το τέλος της διαδρομής, ο εγκαταστάτης πρέπει να ελέγξει τη μηχανική αντίσταση, τα TL και F και την επίδραση της επιβράδυνσης· η αύξηση του F από μόνη της δεν υποκαθιστά τη δοκιμή ασφαλείας.
Λειτουργία αναμονής
Η αναμονή είναι ενεργοποιημένη από το εργοστάσιο. Μετά από επιτυχή εκμάθηση, ενεργοποιείται μετά από 5 λεπτά αδράνειας· πριν από την εκμάθηση, μετά από 10 λεπτά. Στη συνέχεια, η έξοδος 24 V για τα παρελκόμενα απενεργοποιείται. Αν μια συνδεδεμένη συσκευή χρειάζεται συνεχή τροφοδοσία, ο εγκαταστάτης πρέπει να επιλέξει κατάλληλη τροφοδοσία ή να απενεργοποιήσει την αναμονή· η κατανάλωση θα αυξηθεί. Ο χρόνος μπορεί να αλλάξει μέσω Oview/ProView.
Πατήστε στιγμιαία και αφήστε το PROGRAM και ελέγξτε την κατάσταση: δύο αναλαμπές OK = αναμονή ενεργή, μία αναλαμπή = ανενεργή. Κατά την αλλαγή της κατάστασης, επιλέξτε την επιθυμητή ρύθμιση βάσει των αναλαμπών της λυχνίας OK (δύο = ενεργή, μία = ανενεργή)· στη συνέχεια κρατήστε πατημένο το PROGRAM για τουλάχιστον 5 s και αφήστε το όταν η OK επιστρέψει στον κανονικό ρυθμό αναλαμπής 1 Hz. Ελέγξτε ξανά την κατάσταση στη συνέχεια.
Σύνδεση προγραμματιστικών συσκευών BusT4
Η πλακέτα ROA42 διαθέτει σύνδεσμο με την ένδειξη IBT4N στην εικόνα της πλακέτας. Με αποσυνδεδεμένη την τροφοδοσία, εισαγάγετε BiDi-WiFi απευθείας στην υποδοχή BusT4. Για τη σύνδεση του ProView ή Oview χρησιμοποιήστε τη διασύνδεση IBT4N. Πριν το εισαγάγετε, αποσυνδέστε την τροφοδοσία από το δίκτυο· η λανθασμένη εισαγωγή της μονάδας μπορεί να προκαλέσει ζημιά στη μονάδα ελέγχου.
Το BiDi-WiFi χρησιμοποιείται για τη ρύθμιση των υποστηριζόμενων παραμέτρων μέσω του MyNice Pro. Τα Oview και ProView είναι προγραμματιστές συντήρησης. Οι συσκευές αυτές δεν αντικαθιστούν τον ασύρματο δέκτη O-CODE και δεν συνδέονται στην έξοδο τροφοδοσίας 8–9.
Τηλεχειριστήρια και ενσωματωμένος δέκτης
Ο ενσωματωμένος δέκτης ROA42 λειτουργεί στα 433,92 MHz με κωδικοποίηση O-CODE και στη λειτουργία I αποθηκεύει έως 100 πομπούς. Κατάλληλο παράδειγμα είναι το NICE Era One ON2E. Οι πομποί NICE FloR (FLOR) δεν είναι συμβατοί με αυτόν τον δέκτη και δεν μπορούν να αποθηκευτούν σε αυτόν. Η ίδια συχνότητα των 433,92 MHz δεν αρκεί· πριν από την παραγγελία, ελέγξτε την κωδικοποίηση του τηλεχειριστηρίου.
Λειτουργία I: αποθήκευση όλων των κουμπιών
- Κρατήστε πατημένο το RADIO για περίπου 4 s και αφήστε το μόλις ανάψει η λυχνία LED R.
- Εντός 10 s, κρατήστε πατημένο το κουμπί του νέου πομπού για περίπου 3 s.
- Τρεις αναλαμπές της LED R επιβεβαιώνουν την αποθήκευση. Τα κουμπιά 1/2/3/4 αντιστοιχίζονται στις λειτουργίες SbS/άνοιγμα για πεζούς/άνοιγμα/κλείσιμο. Το ON2E με δύο κουμπιά διαθέτει μόνο τα κουμπιά 1 και 2.
Λειτουργία II: ένα κουμπί, μία εντολή
- Πατήστε στιγμιαία το RADIO 1× για SbS, 2× για άνοιγμα για πεζούς, 3× για άνοιγμα ή 4× για κλείσιμο.
- Βεβαιωθείτε ότι η LED R αναβοσβήνει τον επιλεγμένο αριθμό φορών. Εντός 10 δευτερολέπτων, κρατήστε πατημένο το επιλεγμένο κουμπί του πομπού για περίπου 3 s.
- Τρεις αναλαμπές της LED R επιβεβαιώνουν την αποθήκευση. Η ίδια εντολή μπορεί να αποθηκευτεί για έναν ακόμη πομπό επαναλαμβάνοντας το προηγούμενο βήμα εντός 10 s· αν δεν γίνει άλλη ενέργεια, η λειτουργία τερματίζεται.
Προσθήκη νέου τηλεχειριστηρίου με χρήση ήδη αποθηκευμένου
Με τον κινητήρα σταματημένο, μπορείτε να προσθέσετε νέο πομπό ακόμη και χωρίς να χρησιμοποιήσετε το κουμπί RADIO της πλακέτας. Αφήστε συνδεδεμένο στην τροφοδοσία μόνο τον δέκτη της πόρτας στην οποία θέλετε να τον αποθηκεύσετε· η διαδικασία μπορεί να επηρεάσει όλους τους δέκτες εντός εμβέλειας.
- Κοντά στην πλακέτα, κρατήστε πατημένο το ίδιο κουμπί του νέου τηλεχειριστηρίου για περίπου 5 s.
- Στο ήδη αποθηκευμένο παλιό τηλεχειριστήριο, πατήστε το αντίστοιχο κουμπί 3 φορές, περίπου για 1 s κάθε φορά.. Στη λειτουργία I μπορεί να είναι οποιοδήποτε κουμπί, ενώ στη λειτουργία II χρησιμοποιήστε το κουμπί της εντολής που θέλετε να μεταφέρετε.
- Στο νέο τηλεχειριστήριο, πατήστε ξανά το ίδιο κουμπί για περίπου 1 s και ελέγξτε τη λειτουργία με μια δοκιμαστική εντολή.
Το νέο τηλεχειριστήριο υιοθετεί τον τρόπο αποθήκευσης του παλιού. Έξι αναλαμπές της LED R κατά τη διαδικασία σημαίνουν ότι η κωδικοποίηση δεν είναι συμβατή· οκτώ αναλαμπές υποδεικνύουν ότι η μνήμη είναι πλήρης.
Διαγραφή και κλείδωμα της μνήμης ασύρματων χειριστηρίων
Αν χάσετε το μοναδικό τηλεχειριστήριο, επικοινωνήστε με το σέρβις πριν διαγράψετε τη μνήμη· μια λανθασμένη διαδικασία μπορεί να διαγράψει και τα υπόλοιπα αποθηκευμένα τηλεχειριστήρια. Το κλείδωμα της μνήμης ασύρματων χειριστηρίων εμποδίζει τόσο την προσθήκη όσο και τη διαγραφή τηλεχειριστηρίων.
Οδηγίες σύζευξης τηλεχειριστηρίων
Τα βήματα για τον ενσωματωμένο δέκτη ROA42 παρατίθενται παραπάνω. Η παρακάτω εικόνα παραπέμπει σε γενικές οδηγίες σύζευξης της NICE· για το ROBO1000, ακολουθήστε τους αναφερόμενους χρόνους και την επιβεβαίωση μέσω της LED R.
Διάγνωση βλαβών μέσω LED
Κατά την κανονική λειτουργία, η πράσινη λυχνία OK αναβοσβήνει περίπου μία φορά το δευτερόλεπτο. Επαναλαμβανόμενες ομάδες κόκκινων αναλαμπών, που χωρίζονται από παύση ενός δευτερολέπτου, υποδεικνύουν βλάβη· τις μεμονωμένες αναλαμπές κατά την εκμάθηση συσκευών αξιολογήστε τις σύμφωνα με τη σχετική διαδικασία. Μετά την επισκευή, πραγματοποιείτε πάντα δοκιμή λειτουργίας.
| Ένδειξη | Έλεγχος |
|---|---|
| Η λυχνία OK δεν ανάβει | Τροφοδοσία, διακόπτης και ασφάλειες· την αιτία της διακοπής πρέπει να προσδιορίσει ο εγκαταστάτης. |
| 1× κόκκινη ένδειξη OK | Αποτυχία εκμάθησης ή αλλαγή DIP 1/2 χωρίς να ακολουθήσει εκμάθηση. Ελέγξτε τις PHOTO και STOP, έπειτα επαναλάβετε την εκμάθηση συσκευών. |
| 2× κόκκινη ένδειξη OK | PHOTO, τυχόν εμπόδιο, την επαφή NC και τη δοκιμή φωτοκυττάρου. |
| 4× κόκκινη ένδειξη OK | STOP και τον τύπο του που έχει απομνημονευτεί. |
| 5× κόκκινη ένδειξη OK | Σφάλμα αποθήκευσης εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 s, ώστε η μονάδα να προσπαθήσει να επαναφέρει τη λειτουργία της. Αν το σφάλμα παραμένει, επικοινωνήστε με το σέρβις της NICE. |
| 7× κόκκινη ένδειξη OK | Μετά την αλλαγή των DIP 1/2 επαναλάβετε την εκμάθηση ή επαναφέρετε την αρχική λειτουργία. Αν το σφάλμα δεν σχετίζεται με την αλλαγή της λειτουργίας και παραμένει, το σέρβις πρέπει να ελέγξει τα εσωτερικά κυκλώματα της πλακέτας και την καλωδίωση του κινητήρα. |
| 8× κόκκινη ένδειξη OK | Παραμένει ενεργή κάποια άλλη εντολή. Αφήστε την και ελέγξτε την επαφή SbS, το κουμπί ή τον πομπό που την κρατά ενεργή. |
Οι ενδεικτικές λυχνίες PHOTO και STOP ανάβουν όταν το κύκλωμα ασφαλείας είναι έτοιμο· η LED SbS ανάβει όταν υπάρχει εντολή. Κατά τη χειροκίνητη ενεργοποίηση του αντίστοιχου τερματικού διακόπτη, η LED του πρέπει να σβήσει. Κατά την αντικατάσταση ασφαλειών, εξαλείψτε πρώτα την αιτία της βλάβης και χρησιμοποιήστε μόνο τις τιμές που καθορίζονται για τη συγκεκριμένη πλακέτα.
Τεχνικά χαρακτηριστικά NICE ROBO1000
| Παράμετρος | ROBO1000 / ROA42 |
|---|---|
| Πόρτα | Μέγιστες τιμές μεμονωμένα: 1 000 kg και 12 m· ελέγξτε τον συνδυασμό σύμφωνα με τον δείκτη σοβαρότητας |
| Τροφοδοσία / ισχύς | 230 V AC, 50/60 Hz / 350 W |
| Κινητήρας | 230 V AC· η έξοδος εξαρτημάτων είναι ξεχωριστή, 24 V |
| Δύναμη | Ονομαστική 300 N· μέγιστη δύναμη εκκίνησης 680 N |
| Ταχύτητα | Περίπου 9 m/min υπό ονομαστικό φορτίο |
| Ένταση χρήσης | Φύλλο έως 4 m: 16 κύκλοι/h· έως 8 m: 8 κύκλοι/h. Για φύλλο άνω των 8 m δεν έχει καθοριστεί ξεχωριστός αριθμός κύκλων ανά ώρα. Μέγιστη συνεχής λειτουργία 4 min. |
| Περιβάλλον | −20 έως +55 °C· IP44 |

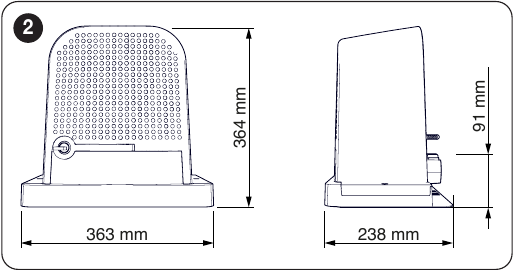

| Διαστάσεις / βάρος | 363 mm πλάτος × 238 mm βάθος × 364 mm ύψος· 11,5 kg |
