NICE Robus RB1000 - αυτόνομος μηχανισμός κίνησης για συρόμενες αυλόπορτες (A)
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
577,94 € με ΦΠΑ
| Βάρος |
|---|
| 14 kg |
Περιγραφή του προϊόντος NICE Robus RB1000 - αυτόνομος μηχανισμός κίνησης για συρόμενες αυλόπορτες (A)
Μηχανισμός NICE Robus RB1000 είναι σχεδιασμένος για συρόμενες πύλες βάρους έως 1000 kg και πλάτους διέλευσης έως 12 m. Διαθέτει ηλεκτρομηχανικό διακόπτη τερματισμού. Ο μηχανισμός είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Λήψη εγχειριδίου ».
(Είναι κατάλληλος αυτός ο μηχανισμός για εμένα;)
Συγκρίνετε με άλλους μηχανισμούς:
| « Πιο αδύναμος μηχανισμός | Εναλλακτικός μηχανισμός | Ισχυρότερος μηχανισμός » |
|---|---|---|
|
|
|
|
Αυτό το προϊόν – ο αυτόνομος μηχανισμός συρόμενης πύλης NICE Robus RB1000 (ο κωδικός μας NICE-RB1000-A) περιλαμβάνει:
- ηλεκτρομηχανικό μηχανισμό NICE Robus RB1000 με ικανότητα φορτίου 1000 kg και μέγιστο μήκος φύλλου 12m, με ενσωματωμένη (αλλά αποσπώμενη) μονάδα ελέγχου RBA3R10 χωρίς δέκτη ραδιοσήματος (OXI).

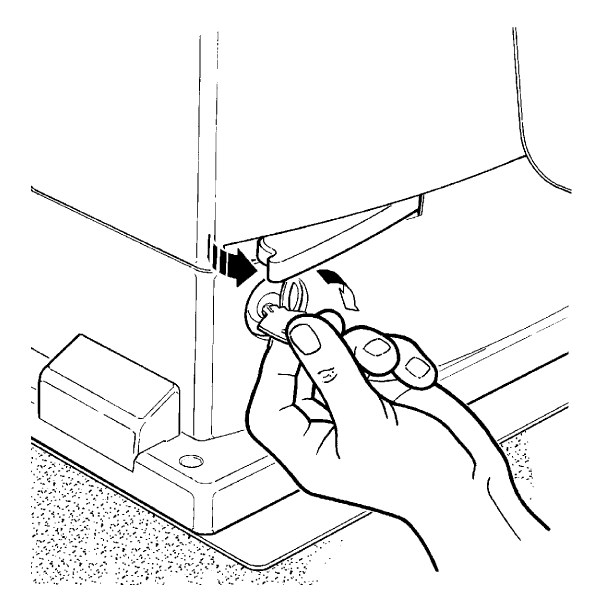

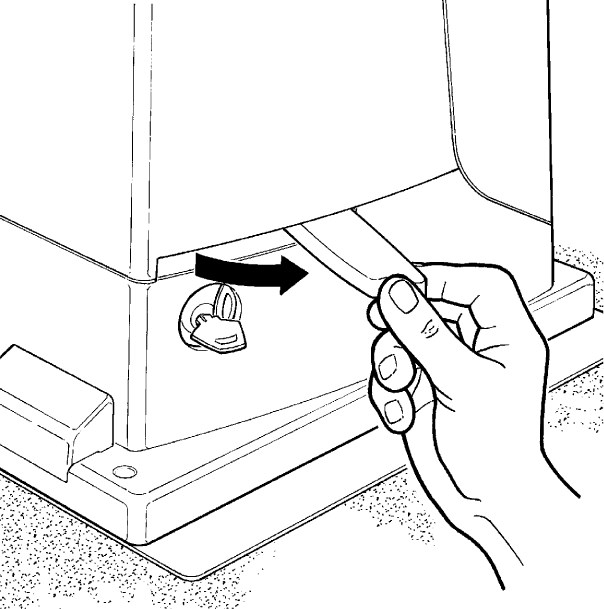

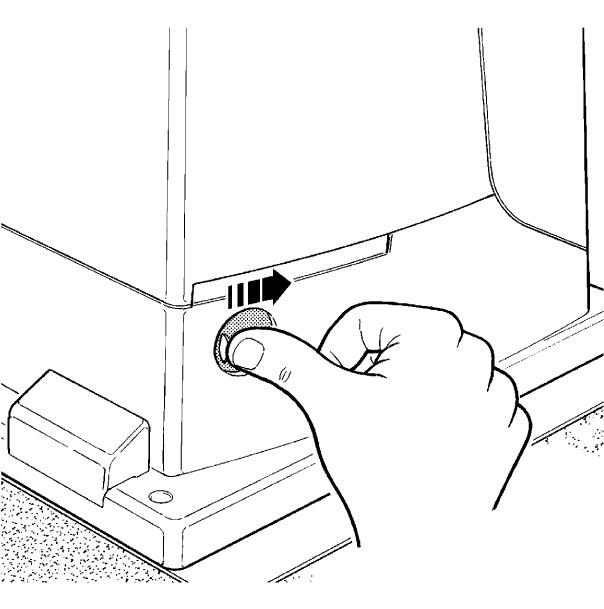

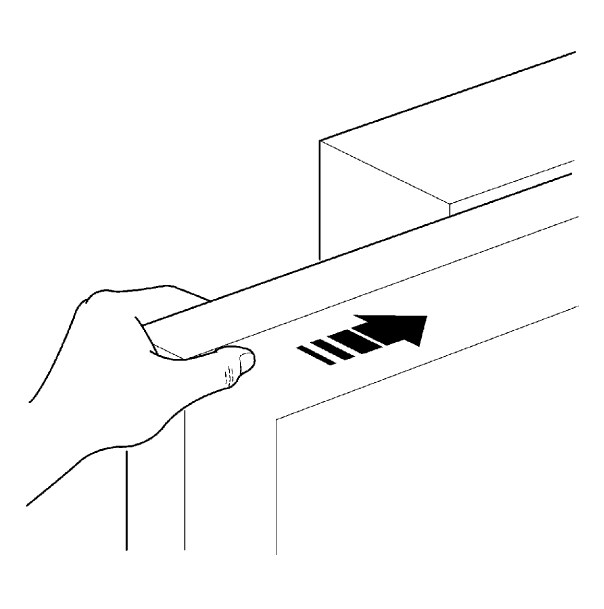

- 2 × κλειδιά απασφάλισης για χειροκίνητη λειτουργία του μηχανισμού (απαραίτητα σε περίπτωση διακοπής ρεύματος)
- εξαρτήματα για την τοποθέτηση του μηχανισμού, στοιχεία αγκύρωσης και βάση στήριξης, αναστολείς για τον τερματικό διακόπτη του μηχανισμού
- εγχειρίδιο εγκατάστασης
Σετ σε προνομιακή τιμή που περιλαμβάνουν μηχανισμό NICE Robus RB1000:
| Σετ μηχανισμού με αξεσουάρ » | Σετ μηχανισμού με αξεσουάρ και οδοντωτή κρεμαγιέρα » |
|---|---|
|
Μηχανισμός Robus για πύλες έως 1000 kg, τηλεχειριστήριο, φωτοκύτταρα, φάρος, διακόπτης με κλειδί. |
Μηχανισμός ROBUS για πύλες έως 1000 kg, οδοντωτή κρεμαγιέρα, τηλεχειριστήριο, φωτοκύτταρα, φάρος, διακόπτης με κλειδί. |
Ο μηχανισμός είναι συμπαγής, ασφαλής και πρακτικός, ιδανικός για ιδιωτική και επαγγελματική χρήση. Ανθεκτικό σε κρούσεις περίβλημα, σώμα από κράμα αλουμινίου με εποξειδική βαφή.
Ο μηχανισμός είναι κατάλληλος για την αυτοματοποίηση συρόμενης πύλης βάρους έως 1000 kg και μήκους φύλλου έως 12 m. Οι τιμές ισχύουν υπό τις συνθήκες που ορίζει ο κατασκευαστής, όπως οι καιρικές συνθήκες, οι διακυμάνσεις της θερμοκρασίας, η ακαμψία της πύλης και, κυρίως, η ευκολία κίνησής της. Αυτό δεν είναι πάντα εφικτό ή δεν μπορεί να ελεγχθεί, γι’ αυτό συνιστούμε τη χρήση του μηχανισμού NICE Robus RB1000 ιδανικά για πύλες με τιμές στο 80% των παραπάνω ορίων. Δείτε την ενότητα Επιλογή μηχανισμού για περισσότερες πληροφορίες.
Εξαιρετικά φιλική προς τον χρήστη τεχνολογία BlueBUS επιτρέπει να τροφοδοτεί και να ελέγχει έως 7 ζεύγη φωτοκυττάρων μέσω καλωδίου δύο αγωγών.
Ο αισθητήρας θερμοκρασίας προσαρμόζει τη δύναμη έλξης του μηχανισμού ανάλογα με τις κλιματικές συνθήκες. Ο μηχανισμός διαθέτει επίσης θερμική ασφάλεια.
Ρυθμιζόμενη ταχύτητα,, δύναμη και χρόνος παύσης του αυτόματου κλεισίματος του μηχανισμού και πολλά άλλα, δείτε Προγραμματισμός.
Διάγνωση μέσω του προειδοποιητικού φάρου.
Οδοντωτός τροχός module 4 είναι συμβατός με την οδοντωτή ράγα της συλλογής μας.

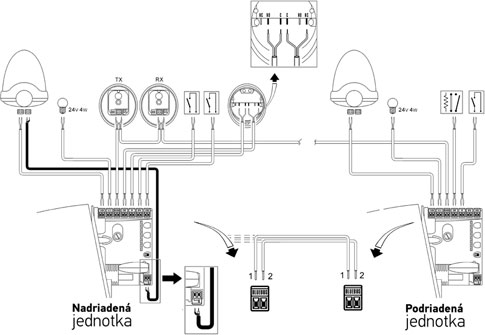

Λειτουργία του μηχανισμού κίνησης Robus 1000 "Η δευτερεύουσα μονάδα" διασφαλίζει τον αυτόματο συγχρονισμό δύο κινητήρων. Αυτό σημαίνει ότι μπορούν να αυτοματοποιηθούν δύο συρόμενες αυλόπορτες που κινούνται αντικριστά.
Μηχανισμός κίνησης NICE Robus RB1000 είναι ηλεκτρομηχανικός μηχανισμός κίνησης κατάλληλος για τις κλιματικές συνθήκες της Σλοβακίας και πληροί όλα τα ευρωπαϊκά πρότυπα ασφαλείας.
Αξεσουάρ συμβατά με τον μηχανισμό κίνησης NICE Robus RB1000
Επιπλέον, συνιστούμε να αγοράσετε προαιρετικά αξεσουάρ συμβατά με τον μηχανισμό κίνησης ή να επιλέξετε ένα από τα ήδη διαμορφωμένα οικονομικά πακέτα:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Επισημαίνει την κίνηση της αυλόπορτας με αναλαμπές – κατάλληλος για εξόδους με περιορισμένη ορατότητα. Περιλαμβάνει επίσης κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. |
Εναλλακτικά, όλοι οι φάροι με τροφοδοσία 12V-24V από άλλους κατασκευαστές. |
| Φωτοκύτταρα | Κατά το κλείσιμο ανιχνεύουν εμπόδια και σταματούν την κίνηση, ώστε η αυλόπορτα να μην προσκρούσει σε αυτοκίνητα ή ανθρώπους. | |
| Πομπός | Για τον τηλεχειρισμό της αυλόπορτας. | |
| Δέκτης |
Για τον τηλεχειρισμό της αυλόπορτας. |
|
| Κεραία |
Για καλύτερη εμβέλεια του τηλεχειριστηρίου. |
|
| Πληκτρολόγιο |
Αν ξεχάσετε το τηλεχειριστήριο ή αν έρχονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο στον καθένα ή να ανοίγετε την πύλη χειροκίνητα. |
|
| Διακόπτης με κλειδί |
Για τον χειρισμό της πύλης με κλειδί μέσω διακόπτη, ο οποίος συνδέεται με καλώδιο στον μηχανισμό κίνησης και μπορεί να τοποθετηθεί οπουδήποτε. |
|
| Αναγνώστες καρτών |
Χειρισμός του μηχανισμού κίνησης με την επίδειξη κάρτας ή μπρελόκ στον αναγνώστη καρτών. |
|
| Οδόντωση |
Απαραίτητη για τον αυτοματισμό του μηχανισμού κίνησης.
|
|
| Εφεδρική τροφοδοσία | Διατηρεί τη λειτουργία της πύλης σε περίπτωση διακοπής ρεύματος. |
Εγχειρίδια και έγγραφα για λήψη
NICE Robus RB1000 με μια ματιά
NICE Robus είναι μια σειρά μη αναστρέψιμων ηλεκτρομηχανικών μειωτήρων για συρόμενες πύλες. Παραδίδονται με ενσωματωμένη (αλλά αφαιρούμενη) μονάδα ελέγχου NICE RBA3R10 με σύνδεσμο SM για εξωτερικούς δέκτες ραδιοσήματος NICE SMXI, ή NICE OXI. Ηλεκτρικές συνδέσεις εξωτερικών συσκευών (φωτοκύτταρα, προειδοποιητικός φάρος, κ.λπ.) απλοποιήθηκαν στη σειρά NICE Robus μηχανισμών κίνησης για συρόμενες πύλες με τη χρήση της τεχνολογίας BlueBUS, η οποία επιτρέπει τη σύνδεση πολλών συσκευών σε κοινό σύνδεσμο με ένα μόνο δίκλωνο καλώδιο, χωρίς να χρειάζεται καν να τηρείται πολικότητα. Ο αυτόματος χειρισμός εξαρτάται από την παροχή ηλεκτρικής ενέργειας, αλλά, φυσικά, σε περίπτωση διακοπής ρεύματος μπορείτε να απασφαλίσετε τον μειωτήρα με το ειδικό κλειδί απασφάλισης και να χειριστείτε την πύλη χειροκίνητα. Μπορείτε επίσης να αγοράσετε προαιρετικά εφεδρική μπαταρία NICE PS124, η οποία επιτρέπει τη λειτουργία της πύλης ακόμη και κατά τη διάρκεια διακοπής ρεύματος.
Επιλογή μηχανισμού κίνησης – είναι ο μηχανισμός κίνησης NICE Robus RB1000 κατάλληλος για την πύλη μου;
Κάθε πύλη έχει το δικό της μέγεθος (και, επομένως, μοχλοβραχίονα) και βάρος (και, επομένως, βάρος του μοχλοβραχίονα) και κάθε μηχανισμός κίνησης έχει τα δικά του όρια. Ο μηχανισμός κίνησης NICE Robus RB1000 είναι κατάλληλος για τα ακόλουθα μήκη φύλλου και βάρη πυλών:
|
Αριθμός κύκλων/ώρα Αριθμός διαδοχικών κύκλων |
Βάρος φύλλου | |||||||
| Έως 200kg | 200- -400kg |
400- -500kg |
500- -600kg |
600- -800kg |
800- -900kg |
900- -1000kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
k |
Έως 4m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4-6m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6-8m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8-10m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10-12m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
Κατ’ αρχήν το μήκος του φύλλου καθορίζει τον μέγιστο αριθμό κύκλων ανά ώρα, καθώς και διαδοχικών κύκλων, δηλαδή προσδιορίζει για πόσο μπορεί να λειτουργεί ο μηχανισμός κίνησης. Το μεγαλύτερο βάρος μειώνει περαιτέρω τον αριθμό αυτών των κύκλων σε ποσοστό, λόγω της μεγαλύτερης καταπόνησης του μηχανισμού κίνησης, και καθορίζει επίσης τη μέγιστη επιτρεπόμενη ταχύτητα υπό το συγκεκριμένο φορτίο. Ο μηχανισμός κίνησης διαθέτει διάταξη (θερμική ασφάλεια), η οποία μετρά τόσο τη θερμοκρασία του κινητήρα όσο και τη θερμοκρασία του περιβάλλοντος και μειώνει ανάλογα τον αριθμό των δυνατών κύκλων.
Όρια μηχανισμού κίνησης NICE Robus RB1000
Οι τιμές που αναφέρονται είναι οι τιμές που συνιστά ο κατασκευαστής NICE. Από την εμπειρία μας, συνιστούμε να διατηρείτε για τον μηχανισμό κίνησης ένα περιθώριο περίπου 80% των αναφερόμενων τιμών:
| Μέγιστο | Συνιστάται | |
|---|---|---|
| Μήκος φύλλου | 12 m | 9,5 m |
| Βάρος φύλλου | 1000 kg | 800 kg |
Η χρήση του μηχανισμού κίνησης στο μέγιστο των δυνατοτήτων του μειώνει όμως τη διάρκεια ζωής του - δείτε τον ενδεικτικό υπολογισμό της διάρκειας ζωής του μηχανισμού κίνησης ανάλογα με τους παράγοντες καταπόνησης:

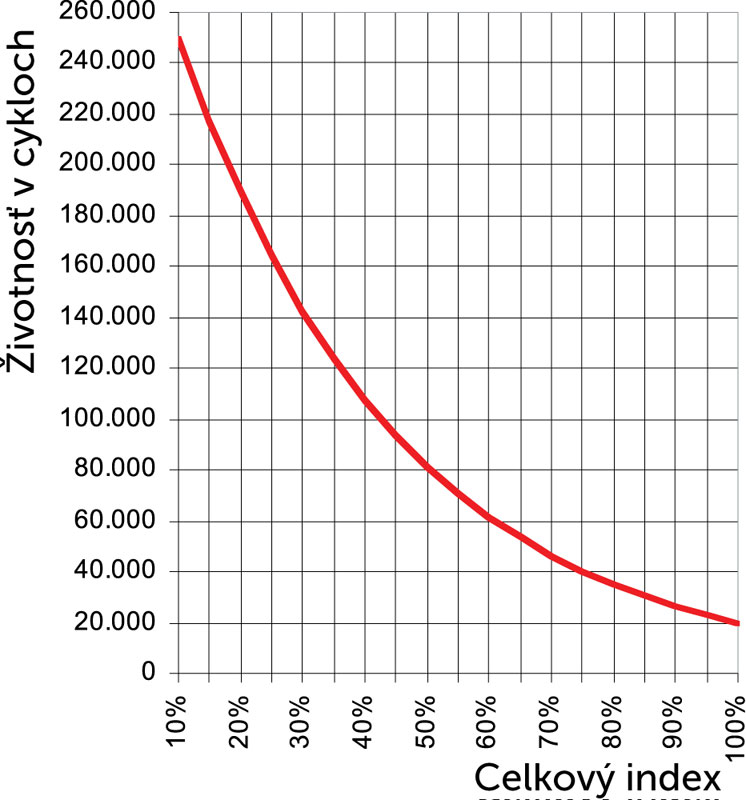

Διάρκεια ζωής μηχανισμού κίνησης NICE Robus RB1000
Στον παρακάτω πίνακα υπολογίστε τους δείκτες καταπόνησης για το βάρος και το μήκος του φύλλου και προσθέστε τους δείκτες των υπόλοιπων παραγόντων, εφόσον υπάρχουν. Στη συνέχεια, από το γράφημα θα βρείτε τη διάρκεια ζωής του μηχανισμού κίνησης, εκφρασμένη σε αριθμό κύκλων.
Παράδειγμα: Έχω μια αυλόπορτα με πλάτος διέλευσης 4,5 m και βάρος κατασκευής μαζί με την πλήρωση έως 200kg (τυπική αυλόπορτα). Υπολογίζω τον δείκτη μήκους φύλλου περίπου 15 + δείκτης βάρους πόρτας 10 + για σιγουριά προσθέτω δείκτη χαμηλότερης θερμοκρασίας 10, επειδή έχουμε πιο κρύους χειμώνες, οπότε το συνολικό αποτέλεσμα είναι 35. Από το γράφημα βρίσκω ότι η διάρκεια ζωής του μηχανισμού κίνησης είναι περίπου 120.000 κύκλοι. Με 10 κινήσεις την ημέρα, αυτό αντιστοιχεί σε διάρκεια ζωής περίπου 32 ετών.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής |
|---|---|---|
| Βάρος φύλλου |
Ο συνιστώμενος μέγιστος συνολικός δείκτης είναι έως 75%. (δηλαδή 40.000 κύκλοι, που με κανονική λειτουργία 10 κύκλων/ημέρα αντιστοιχούν σε 10 χρόνια)
|
|
| Έως 200 kg | 5 | |
| 200-400 kg | 10 | |
| 400-600 kg | 20 | |
| 600-700 kg | 30 | |
| 700-800 kg | 40 | |
| 800-900 kg | 50 | |
| 900-1000 kg | 60 | |
| Μήκος φύλλου | ||
| Έως 4 m | 5 | |
| 4-6 m | 10 | |
| 6-8 m | 20 | |
| 8-10 m | 35 | |
| 10-12 m | 50 | |
| Άλλοι παράγοντες (εφόσον η πιθανότητα εμφάνισής τους είναι μεγαλύτερη από 10%) | ||
| Θερμοκρασία περιβάλλοντος πάνω από 40°C, κάτω από 0°C ή υγρασία πάνω από 80% | 10 | |
| Περιβάλλον με σκόνη | 15 | |
| Αλατούχο περιβάλλον | 20 | |
| Ενεργοποίηση φωτοκυττάρων | 10 | |
| Ενεργοποίηση της εισόδου STOP | 20 | |
| Ταχύτητα μεγαλύτερη από «L4 - Γρήγορη» | 15 | |
| Ενεργή λειτουργία αιχμής | 20 | |
Εγκατάσταση του μηχανισμού NICE Robus RB1000
Ο τρόπος εγκατάστασης του μηχανισμού είναι διαφορετικός για συρόμενη αυλόπορτα με ράγα και αυτοφερόμενη συρόμενη αυλόπορτα διαφορετικός. Για την αυλόπορτα με ράγα συνήθως ο μηχανισμός τοποθετείται στο επίπεδο του εδάφους, ενώ για την αυτοφερόμενη αυλόπορτα είναι απαραίτητο να οι μηχανισμοί ανυψωθούν, για παράδειγμα, με τη χρήση ράβδων με σπείρωμα (ράβδος με σπείρωμα Ø8), βάσης ιδιοκατασκευής, ανύψωσης της βάσης από σκυρόδεμα κ.λπ. Καθοριστικός παράγοντας είναι το ύψος τοποθέτησης της οδοντωτής κρεμαγιέρας, ώστε να εμπλέκεται ιδανικά με το γρανάζι του μηχανισμού, βλ. Οδοντωτή κρεμαγιέρα και τερματικό στοπ.
Καλωδίωση

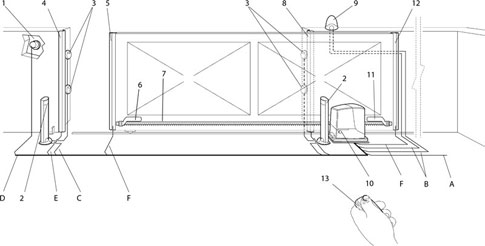

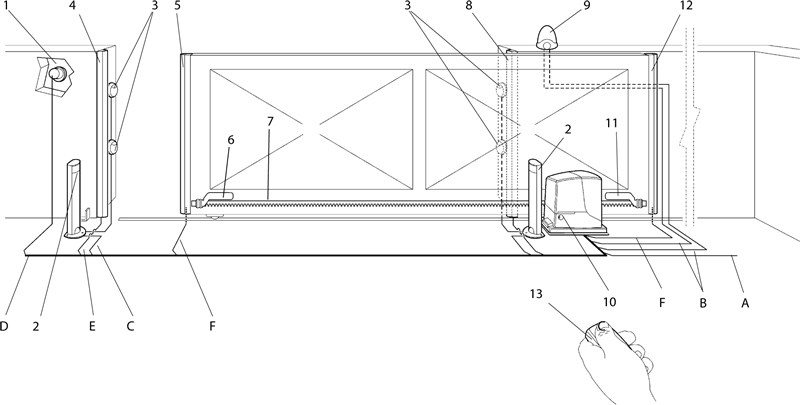

Μια τυπική (προαιρετική) διάταξη σύνδεσης του μηχανισμού με τα παρελκόμενα είναι η εξής:
Κατάλογος παρελκομένων
|
|
Κατάλογος καλωδίων
| Χρήση | Τύπος | Μέγιστο μήκος |
|---|---|---|
| A. Τροφοδοσία | 3×1,5mm2 | 30m, για μεγαλύτερο μήκος 3×2,5mm2 + γείωση |
| B. Φάρος με κεραία |
2×0,5mm2 |
20m 20m (συνιστώμενο μήκος μικρότερο από 5m) |
| C. Φωτοκύτταρα | 2×0,5mm2 | 30m, πάνω από 30m 2×1mm2 |
| D. Διακόπτης με κλειδί | 4×0,5mm2 | 50m (ή 2 τεμ. 2×0,5mm2) |
| E. Στατικές ακμές ασφαλείας | 2×0,5mm2 | 30m |
| F. Κινητές ακμές ασφαλείας | 2×0,5mm2 | 30m |

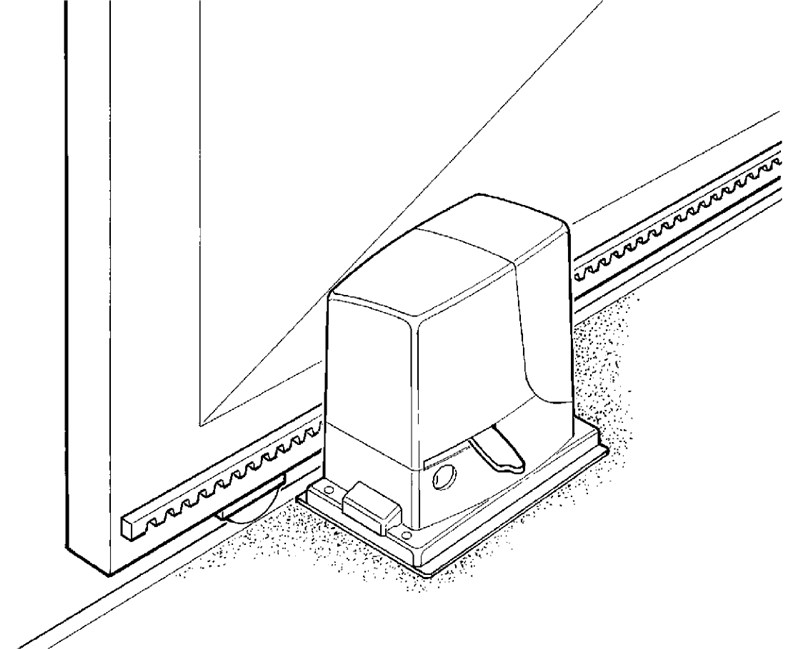

Εγκατάσταση
Δείτε «Σε ποιο ύψος πρέπει να τοποθετήσω τον μηχανισμό κίνησης".

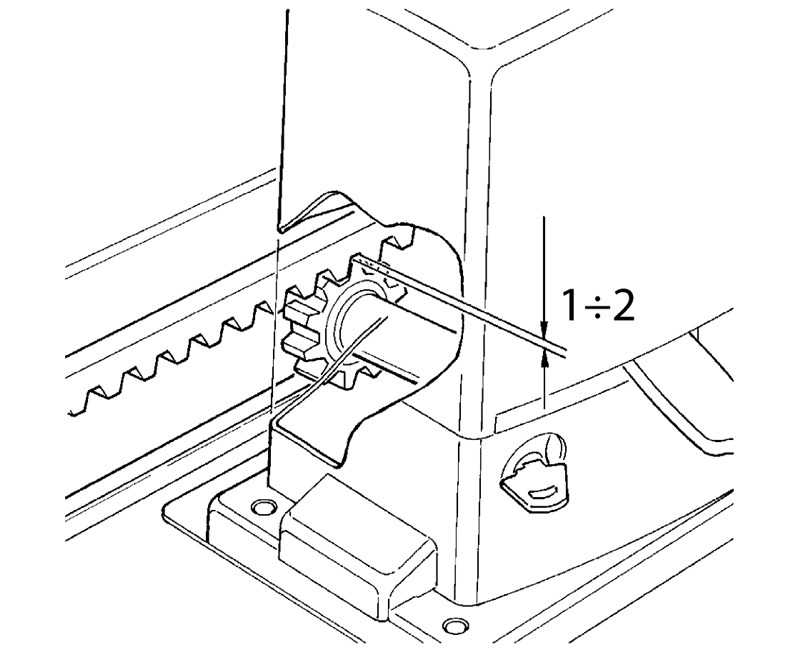

Οδοντωτός κανόνας και αναστολέας του
Η κίνηση της αυλόπορτας βασίζεται στη μετατροπή της ροπής του οδοντωτού τροχού του μηχανισμού σε γραμμική κίνηση μέσω οδοντωτής μετάδοσης στον οδοντωτό κανόνα του μηχανισμού κίνησης. Οι συνηθέστεροι τύποι οδοντωτών κανόνων είναι δύο:
 |
Νάιλον οδοντωτός κανόνας (ενδεχομένως με χαλύβδινη ενίσχυση) – στερεώνεται στην αυλόπορτα με αυτοδιάτρητες βίδες μέσα από τις οπές. Ιδανική επιλογή για σχετικά ελαφριές και κοντές αυλόπορτες. Η κίνηση είναι αθόρυβη χάρη στην τριβή μεταξύ του χαλύβδινου οδοντωτού τροχού και του νάιλον κανόνα. |
 |
Χαλύβδινος οδοντωτός κανόνας – στερεώνεται στην αυλόπορτα με συγκόλληση βιδωτών στηριγμάτων, πάνω στα οποία βιδώνεται στη συνέχεια ο κανόνας. Χρησιμοποιείται για μακρύτερες και βαρύτερες αυλόπορτες. Η κίνηση είναι ελαφρώς πιο θορυβώδης λόγω της τριβής του χαλύβδινου οδοντωτού τροχού με τον χαλύβδινο κανόνα. |
Καθοριστικό είναι ο οδοντωτός συντελεστής του μηχανισμού να είναι συμβατός με τον οδοντωτό συντελεστή του κανόνα. Μηχανισμός κίνησης NICE Robus RB1000 έχει οδοντωτό συντελεστή 4.

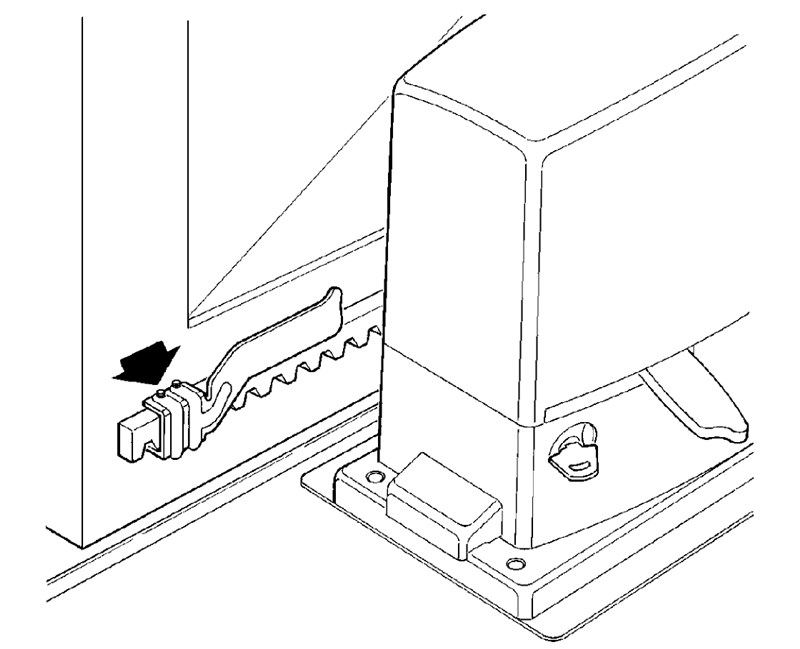

Ο μηχανισμός ανιχνεύει την τελική θέση κατά το άνοιγμα και το κλείσιμο μέσω τερματικών αναστολέων, οι οποίοι τοποθετούνται στον οδοντωτό κανόνα:

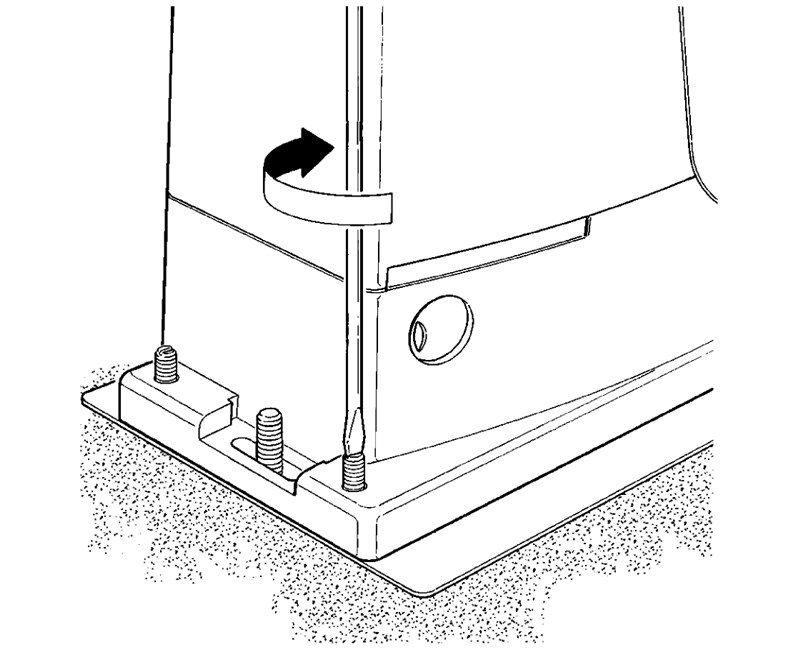

| 1. Ρυθμίστε τον μηχανισμό ώστε να είναι οριζοντιωμένος, χρησιμοποιώντας τα τέσσερα σημεία ρύθμισης | 2. Η αυλόπορτα και ο μηχανισμός πρέπει να είναι οριζοντιωμένα | 3. Αφήστε διάκενο περίπου 1-2 mm μεταξύ του οδοντωτού κανόνα και του οδοντωτού τροχού κίνησης, ώστε το βάρος της αυλόπορτας να μη μεταφέρεται στον μηχανισμό. |
 |
 |
 |
| 4. Σφίξτε τα στοιχεία αγκύρωσης του μηχανισμού, ώστε να μη μετακινηθεί όταν εμπλακεί | 5. Μετακινήστε την αυλόπορτα στην ανοικτή/κλειστή θέση και τοποθετήστε τους τερματικούς αναστολείς έτσι ώστε, στην τελική θέση, να ενεργοποιούν τον διακόπτη του μηχανισμού. | |
 |
 |
Σύνδεση του μηχανισμού NICE Robus RB1000
Πριν συνδέσετε, αποσυνδέσετε ή αλλάξετε τη συνδεσμολογία του μηχανισμού στο δίκτυο ή των πρόσθετων συσκευών, μην ξεχάσετε να διακόψετε την παροχή ηλεκτρικού ρεύματος, είτε από τον αυτόματο διακόπτη, αφαιρώντας την ασφάλεια τροφοδοσίας, ή αποσυνδέοντας την εφεδρική μπαταρία.

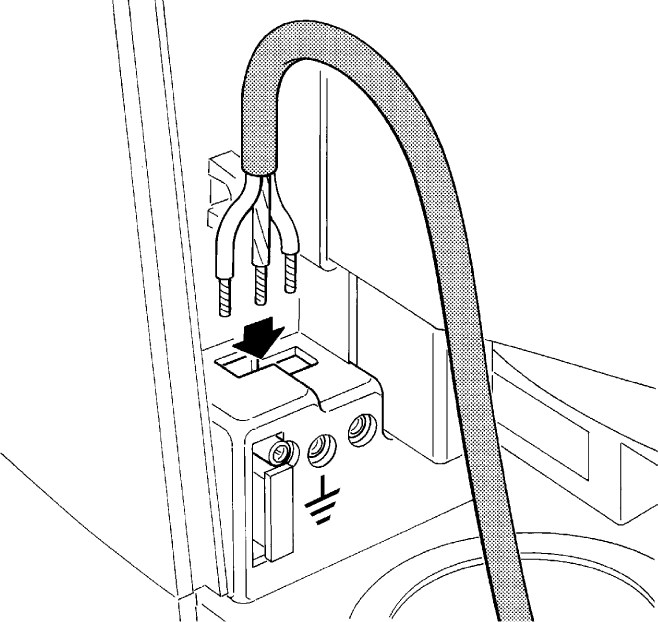

…στο δίκτυο
 |
Για τη βασική λειτουργία του μηχανισμού, αρκεί να συνδέσετε την παροχή ηλεκτρικού ρεύματος στον μηχανισμό τροφοδοσία ηλεκτρικού ρεύματος.
Η σύνδεση είναι απλή:
|
…πρόσθετων συσκευών
Μονάδα ελέγχου NICE RBA3R10 του μηχανισμού NICE Robus RB1000 παρέχει τις ακόλουθες εισόδους και εξόδους για πρόσθετες συσκευές:
| Είσοδος/έξοδος | Περιγραφή |
|---|---|
| Έξοδος για έως και δύο προειδοποιητικούς φάρους 12V NICE LUCYB (ή NICE MLBT) με έναν λαμπτήρα 12V 21W | |
| S.C.A. (Ενδεικτική λυχνία) |
Έξοδος για ενδεικτική λυχνία (24V 4W). Η λειτουργία της μπορεί να ρυθμιστεί μέσω του προγραμματισμού επιπέδου II για το L4, δείτε Προγραμματισμός επιπέδου II, L4 – Έξοδος ενδεικτικής λυχνίας. |
| Είσοδος για παράλληλη σύνδεση συμβατών συσκευών που χρησιμοποιούν την τεχνολογία BlueBUS μέσω καλωδίου δύο αγωγών, από το οποίο μεταδίδονται τόσο η ηλεκτρική τροφοδοσία όσο και το σήμα επικοινωνίας. | |
| STOP (Διακοπή) |
Είσοδος για συσκευές που σταματούν την κίνηση της αυλόπορτας. Μπορούν να συνδεθούν οι εξής συσκευές:
|
| Είσοδος για συσκευές που ελέγχουν την κίνηση της πόρτας βήμα προς βήμα (βλ. Βηματική κίνηση της πόρτας). Μπορούν να συνδεθούν κανονικά ανοικτές συσκευές (NO). | |
| ΑΝΟΙΓΜΑ (Άνοιγμα) |
Είσοδος για συσκευές που ελέγχουν το άνοιγμα της πόρτας (βλ. Άνοιγμα πόρτας). Μπορούν να συνδεθούν κανονικά ανοικτές συσκευές (NO). |
| ΚΛΕΙΣΙΜΟ (Κλείσιμο) |
Είσοδος για συσκευές που ελέγχουν το κλείσιμο της πόρτας (βλ. Κλείσιμο πόρτας). Μπορούν να συνδεθούν κανονικά ανοικτές συσκευές (NO). |
| ΚΕΡΑΙΑ (Κεραία) |
είσοδος για την κεραία του ραδιοφωνικού δέκτη. Η κεραία είναι συνήθως ενσωματωμένη στον προειδοποιητικό φάρο, π.χ. NICE LUCYB, NICE MLBT, ή μπορεί να χρησιμοποιηθεί ξεχωριστή εξωτερική κεραία NICE ABFKIT. |

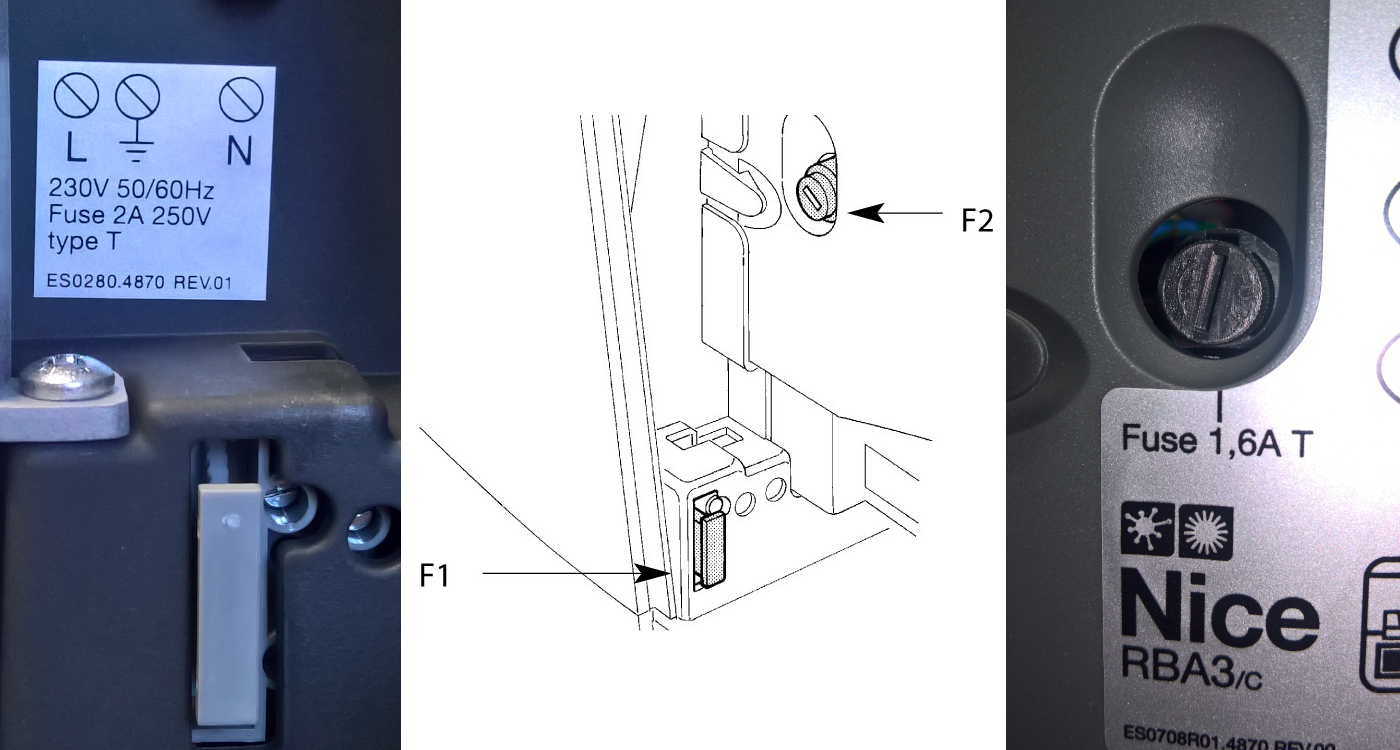

Ασφάλειες μηχανισμού κίνησης
|
Στον μηχανισμό κίνησης υπάρχουν δύο ασφάλειες:
|
||||||||||||
Τυπικό διάγραμμα καλωδίωσης:
Φωτοκύτταρα μηχανισμού κίνησης
Η ιδιαίτερα φιλική προς τον χρήστη τεχνολογία BlueBUS επιτρέπει την τροφοδοσία και τον έλεγχο έως και 7 ζευγών φωτοκυττάρων μέσω καλωδίου δύο αγωγών.
Σύνδεση πολλών ζευγών φωτοκυττάρων NICE EPMB στο δίκτυο δεδομένων NICE BlueBUS
Τοποθετήστε τα φωτοκύτταρα σε κατάλληλες θέσεις γύρω από την πόρτα ή την πύλη, σύμφωνα με τις ενδεικτικές διατάξεις πλήρους σύνδεσης και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα ρυθμίσεων βραχυκυκλωτήρων των φωτοκυττάρων NICE EPMB του μηχανισμού κίνησης της πόρτας. Για να αποφεύγονται οι παρεμβολές μεταξύ ζευγών που βρίσκονται κοντά το ένα στο άλλο, πρέπει, σύμφωνα με αυτές τις ενδεικτικές διατάξεις, να τηρείται ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, σύμφωνα με το διάγραμμα (δεν χρειάζεται να τηρείται η πολικότητα):
Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως αισθητήρες ανοίγματος της πόρτας (βλ. FA1 και FA2 στις ενδεικτικές διατάξεις), δηλαδή, όταν οδηγείτε το όχημα ανάμεσα στους οπτικούς άξονές τους, να ανοίγουν την πόρτα, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Ενδεικτική διάταξη σύνδεσης φωτοκυττάρων
Πίνακας ρυθμίσεων βραχυκυκλωτήρων φωτοκυττάρων NICE EPMB μηχανισμού κίνησης πόρτας
 |
Η σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS γίνεται με τη ρύθμιση διαφορετικών συνδυασμών βραχυκυκλωτήρων, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Πρέπει να διασφαλίσετε ότι στο ίδιο δίκτυο δεδομένων BlueBUS δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό. Σε κάθε ζεύγος φωτοκυττάρων, ο βραχυκυκλωτήρας πρέπει να ρυθμιστεί στην ίδια θέση τόσο στον πομπό TX όσο και στον δέκτη RX. Αν για τη συγκεκριμένη ρύθμιση χρησιμοποιείται μόνο ένας βραχυκυκλωτήρας ή κανένας, φυλάξτε τους υπόλοιπους για μελλοντική χρήση. |
| Ονομασία ζεύγους φωτοκυττάρων | Ρύθμιση με συνδυασμό βραχυκυκλωτήρων |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| ΦΩΤΟ 2 II |  |
| ΦΩΤΟ 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ρυθμίσετε σε αυτό την ίδια γέφυρα όπως στο αρχικό, χωρίς να χρειάζεται να εκτελέσετε τη φάση αναγνώρισης των συσκευών.

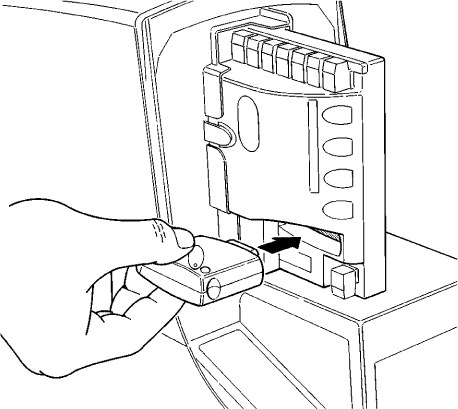

Δέκτης ραδιοσήματος για μηχανισμούς κίνησης
 |
Μηχανισμός κίνησης NICE Robus RB1000 παρέχεται με μονάδα ελέγχου NICE RBA3R10, η οποία διαθέτει υποδοχή SM για τη σύνδεση εξωτερικού ραδιοφωνικού δέκτη (π.χ. NICE OXI, NICE SMXI). Αυτός ο δέκτης είναι απαραίτητος για τη λήψη των εντολών που εκπέμπονται από τα τηλεχειριστήρια, επομένως αποτελεί απαραίτητη προϋπόθεση για τον τηλεχειρισμό της συρόμενης αυλόπορτας με τηλεχειριστήριο. |

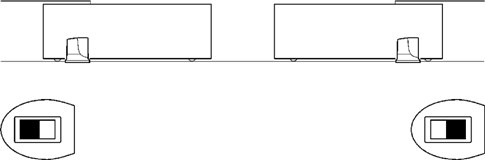

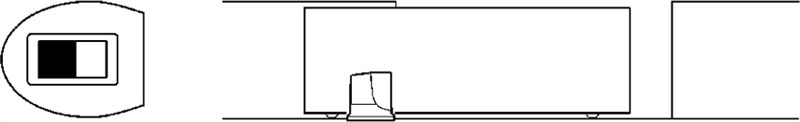

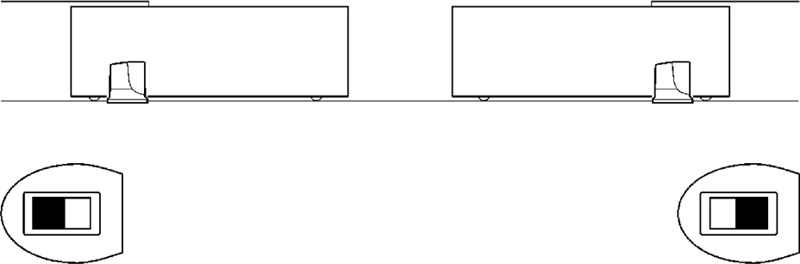

Επιλογή κατεύθυνσης κίνησης της αυλόπορτας

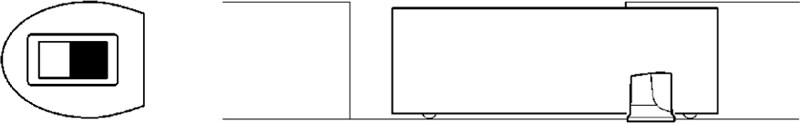

Η κατεύθυνση ανοίγματος της συρόμενης αυλόπορτας πρέπει να επιλέγεται λαμβάνοντας υπόψη τη θέση του μηχανισμού κίνησης σε σχέση με το φύλλο της συρόμενης αυλόπορτας. Κοιτάξτε την αυλόπορτα από την πλευρά όπου βρίσκεται ο μηχανισμός κίνησης.
 |
 |
| Αν η αυλόπορτα ανοίγει προς τα αριστερά, τοποθετήστε τον διακόπτη προς τα αριστερά. | Αν η αυλόπορτα ανοίγει προς τα δεξιά, τοποθετήστε τον διακόπτη προς τα δεξιά. |
Ο διακόπτης βρίσκεται στη δεξιά πλευρά της μονάδας ελέγχου RBA3R10 στο κέντρο.
Αναγνώριση των συνδεδεμένων συσκευών του μηχανισμού κίνησης
Μετά από κάθε σύνδεση, αποσύνδεση ή αλλαγή της καλωδίωσης πρόσθετων συσκευών στις εισόδους BlueBUS και STOP πρέπει να εκτελείται η διαδικασία αναγνώρισης των πρόσθετων συσκευών. Ο μηχανισμός κίνησης σάς ειδοποιεί ότι πρέπει να εκτελέσετε αυτή τη διαδικασία αναβοσβήνοντας τις λυχνίες LED L1 και L2.
 |
|
Αναγνώριση μήκους φύλλου αυλόπορτας
Για να λειτουργεί σωστά η κίνηση της αυλόπορτας (ιδίως ο υπολογισμός της διαδρομής επιτάχυνσης και επιβράδυνσης και του μερικού ανοίγματος), ο μηχανισμός κίνησης πρέπει να υπολογίσει αυτόματα το μήκος του φύλλου της αυλόπορτας. Κατά τη διάρκεια αυτής της διαδικασίας, ο μηχανισμός κινεί την αυλόπορτα από το ένα τέρμα στο άλλο και με τη βοήθεια του διακόπτη υπολογίζει το μήκος της.
 |
|
Προγραμματισμός μηχανισμού κίνησης
Ο μηχανισμός Robus επιτρέπει τον προγραμματισμό διαφόρων λειτουργιών, είτε ενεργοποιώντας είτε απενεργοποιώντας μια λειτουργία με προγραμματισμό επιπέδου I., ή με ρύθμιση της προεπιλεγμένης παραμέτρου με προγραμματισμό επιπέδου II.

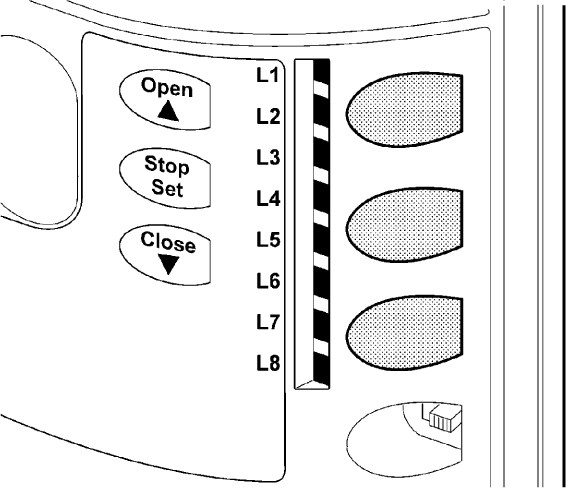

Μονάδα ελέγχου RBA3R10 διαθέτει τρία κουμπιά για τον χειρισμό και τον προγραμματισμό του μηχανισμού κίνησης:
 |
Κουμπί | Χρήση |
|---|---|---|
| Open | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή ανοίγματος της πύλης. Χρησιμεύει επίσης κατά τον προγραμματισμό για τη μετακίνηση της τιμής της παραμέτρου προς τα πάνω. | |
| Stop/Set | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή διακοπής της πύλης. Με το πρώτο πάτημα και κράτημα για 5 δευτερόλεπτα, μεταβαίνετε στον προγραμματισμό επιπέδου I. Με το επόμενο πάτημα και κράτημα, μεταβαίνετε στον προγραμματισμό επιπέδου II. για την τρέχουσα λυχνία LED. | |
| Close | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή κλεισίματος της πύλης. Χρησιμεύει επίσης κατά τον προγραμματισμό για τη μετακίνηση της τιμής της παραμέτρου προς τα κάτω. |
Προγραμματισμός επιπέδου I.
Στο επίπεδο I, ο προγραμματισμός ενεργοποιεί/απενεργοποιεί τη συγκεκριμένη λειτουργία. Όταν μια λειτουργία είναι ενεργοποιημένη, ανάβει η αντίστοιχη λυχνία LED στη μονάδα ελέγχου. Από το εργοστάσιο, όλες οι λειτουργίες είναι απενεργοποιημένες.
Για να εισέλθετε στον προγραμματισμό επιπέδου I, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η λυχνία LED L1. Στη συνέχεια, χρησιμοποιήστε τα κουμπιά «Open» και «Close» για να μετακινήσετε την τρέχουσα λυχνία LED προς τα πάνω ή προς τα κάτω, αντίστοιχα. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Μόλις η λυχνία LED που αναβοσβήνει βρεθεί πάνω από τη λυχνία LED της λειτουργίας που θέλετε να ενεργοποιήσετε ή να απενεργοποιήσετε, πατήστε μία φορά το κουμπί «Stop/Set»: το αναβόσβημα θα επιταχυνθεί (η λειτουργία ενεργοποιείται) ή θα επιβραδυνθεί (η λειτουργία απενεργοποιείται). Έπειτα, αφήστε το έτσι ώστε ο μηχανισμός κίνησης να εξέλθει από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Αν όλα έγιναν σωστά, η λυχνία LED της λειτουργίας που ενεργοποιήσατε θα παραμείνει αναμμένη.
Κατάλογος προγραμματιζόμενων λειτουργιών που μπορούν να ενεργοποιηθούν:
| LED | Λειτουργία | Περιγραφή |
|---|---|---|
| L1 | Αυτόματο κλείσιμο | Μετά από ορισμένο χρονικό διάστημα (που ρυθμίζεται στην ενότητα «Προγραμματισμός επιπέδου II – Διάρκεια παύσης» από το άνοιγμα της πύλης, η πύλη αρχίζει να κλείνει αυτόματα. Αν η λειτουργία είναι απενεργοποιημένη, η πύλη μπορεί να λειτουργήσει μόνο με εντολή από το τηλεχειριστήριο της πύλης κ.λπ. |
| L2 | Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων |
Η λειτουργία επιτρέπει στην πύλη να παραμένει ανοιχτή μόνο για όσο χρόνο είναι απολύτως απαραίτητο για τη διέλευση του οχήματος. Όταν η δέσμη των φωτοκυττάρων αποκατασταθεί (αφού περάσει το όχημα), η πύλη αρχίζει να κλείνει αυτόματα μετά από 5 δευτερόλεπτα. Η λειτουργία έχει δύο συμπεριφορές, ανάλογα με το αν είναι ενεργοποιημένο το αυτόματο κλείσιμο (βλ. την προηγούμενη λειτουργία). Αυτόματο κλείσιμο ενεργοποιημένο – η πύλη σταματά όταν αποκατασταθεί η δέσμη των φωτοκυττάρων και αρχίζει να κλείνει μετά από 5 δευτερόλεπτα. Αυτό σημαίνει ότι μπορεί να μην ανοίξει πλήρως. |
| L3 | Πάντα κλειστό | Μετά από διακοπή ρεύματος, η πύλη είτε παραμένει στην προηγούμενη θέση της (αν αυτή η λειτουργία είναι απενεργοποιημένη) είτε κλείνει (αν η λειτουργία είναι ενεργοποιημένη). |
| L4 | Κατάσταση αναμονής | Αυτή η λειτουργία επιτρέπει τον περιορισμό της κατανάλωσης ηλεκτρικής ενέργειας στο ελάχιστο. Είναι ιδανική για τροφοδοσία από εφεδρική μπαταρία (π.χ. NICE PS124). Όταν η λειτουργία είναι ενεργή, η μονάδα ελέγχου απενεργοποιείται ένα λεπτό μετά την τελευταία κίνηση της πύλης είσοδος BlueBUS (και, επομένως, όλες τις συσκευές που είναι συνδεδεμένες σε αυτήν), καθώς και όλες τις λυχνίες LED εκτός από τη λυχνία LED BlueBUS, η οποία αναβοσβήνει αργά. Σε αυτήν την κατάσταση, αν δοθεί εντολή, η μονάδα ελέγχου επανεκκινείται πρώτα και έπειτα εκτελεί την εντολή. |
| L5 | Εκκίνηση με πλήρη ισχύ | Απενεργοποιεί την ομαλή εκκίνηση του μηχανισμού κίνησης στην αρχή του κύκλου και τον θέτει αμέσως σε λειτουργία με πλήρη ισχύ. Κατάλληλη όταν υπάρχει μεγάλη τριβή ή όταν πρέπει να διαπεραστούν χιόνι και πάγος, γι’ αυτό η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη τον χειμώνα. Από την άλλη πλευρά, μειώνει τη διάρκεια ζωής του μηχανισμού κίνησης. |
| L6 | Προειδοποιητικό αναβόσβημα | Μετά τη λήψη σήματος για την κίνηση της πύλης, πρώτα ο φάρος ειδοποιεί το περιβάλλον με αναβόσβημα για τρία δευτερόλεπτα και στη συνέχεια ξεκινά ο ζητούμενος κύκλος κίνησης. |
| L7 | Το κλείσιμο εκτελεί μερικό άνοιγμα | Εντολή κλεισίματος εκκινεί πάντα τον κύκλο μερικού ανοίγματος της πύλης. |
| L8 | Δευτερεύουσα μονάδα | Η ενεργοποίηση αυτής της λειτουργίας είναι χρήσιμη κατά την εγκατάσταση δύο αυτοματοποιημένων συρόμενων πυλών που βρίσκονται αντικριστά – ο ένας μηχανισμός κίνησης είναι κύριος του άλλου. Ο δευτερεύων μηχανισμός κίνησης έχει ενεργοποιημένη αυτήν ακριβώς τη λειτουργία και συγχρονίζεται με τον κύριο μηχανισμό κίνησης μέσω της εισόδου BlueBUS. Για περισσότερες πληροφορίες, βλ. Robus σε λειτουργία δευτερεύουσας μονάδας. |
Προγραμματισμός επιπέδου II.
Στο επίπεδο II, μέσω του προγραμματισμού ορίζονται οι τιμές για τις συγκεκριμένες λειτουργίες (οι λειτουργίες αυτές διαφέρουν από του επιπέδου I.).
Ξεχάστε τον προγραμματισμό επιπέδου I. Για να εισέλθετε στον προγραμματισμό επιπέδου II, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η LED L1. Στη συνέχεια, χρησιμοποιήστε τα κουμπιά «Open» και «Close» για να μετακινήσετε την τρέχουσα LED προς τα πάνω ή προς τα κάτω, αντίστοιχα. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια, διαφορετικά ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Όταν η LED που αναβοσβήνει φτάσει πάνω από την LED της λειτουργίας της οποίας θέλετε να ρυθμίσετε την παράμετρο, πατήστε παρατεταμένα το κουμπί «Stop/Set» για να εισέλθετε στη ρύθμιση της συγκεκριμένης LED. Η LED που θα παραμείνει αναμμένη (κρατάτε ακόμη πατημένο το «Stop/Set») δείχνει την τρέχουσα τιμή της παραμέτρου. Μπορείτε να αλλάξετε αυτήν την τιμή προς τα πάνω ή προς τα κάτω χρησιμοποιώντας τα κουμπιά «Open» ή "Close» (κρατάτε ακόμη πατημένο το κουμπί «Stop/Set»), έπειτα αφήστε το «Stop/Set» και περιμένετε μέχρι ο μηχανισμός κίνησης να εξέλθει από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Για να βεβαιωθείτε ότι όλα ολοκληρώθηκαν σωστά, επαναλάβετε τη διαδικασία χωρίς να αλλάξετε την τιμή της παραμέτρου.
Κατάλογος προγραμματιζόμενων λειτουργιών:
|
LED εισόδου — Όνομα |
LED ρύθμισης — Τιμή |
|---|---|
| L1 — Διάρκεια παύσης Εάν η τιμή «Αυτόματο κλείσιμο» στον προγραμματισμό επιπέδου I |
L1 — 5 δευτερόλεπτα L2 — 15 δευτερόλεπτα L3 — 30 δευτερόλεπτα L4 — 45 δευτερόλεπτα L5 — 60 δευτερόλεπτα L6 — 80 δευτερόλεπτα L7 — 120 δευτερόλεπτα L8 — 180 δευτερόλεπτα |
|
L2 — Τύπος βηματικής λειτουργίας Ορίζει την ακολουθία κίνησης της πύλης που ενεργοποιείται με επανειλημμένο πάτημα, π.χ. του κουμπιού στο τηλεχειριστήριο της πύλης, ή μέσω της είσοδος STEP-BY-STEP (αναφέρεται επίσης ως P.P., ή Βηματική λειτουργία). |
L1 — Άνοιγμα/Διακοπή/Κλείσιμο/Διακοπή L2 — Άνοιγμα/Διακοπή/Κλείσιμο/Άνοιγμα L3 — Άνοιγμα/Κλείσιμο/Άνοιγμα/Κλείσιμο L4 — Πολυκατοικία L5 — Πολυκατοικία μετά από δύο διακοπές L6 — Βηματική λειτουργία μετά από δύο πατήματα: μερικό άνοιγμα L7 — Χειρισμός με συνεχή πίεση L8 — Ημιαυτόματο άνοιγμα, κλείσιμο με συνεχή πίεση |
|
Ορίζει την ταχύτητα κίνησης της πύλης κατά την κανονική λειτουργία (όχι κατά την εκκίνηση και την επιβράδυνση της πύλης). |
L1 — Πολύ αργή (30%) L2 — Αργή (45%) L3 — Μέτρια (55%) L4 — Γρήγορη (70%) L5 — Πολύ γρήγορη (85%) L6 — Εξαιρετικά γρήγορη (100%) L7 — Ανοίγει «Γρήγορα», κλείνει «Αργά» L8 — Ανοίγει «Εξαιρετικά γρήγορα», κλείνει «Γρήγορα» |
|
Ορίζει πότε θα αποστέλλεται σήμα στην έξοδο S.C.A. (24 V, -30% +50%, με μέγιστη ισχύ 4 W) |
L1 — Η πύλη ανοίγει L2 — Η πύλη είναι κλειστή L3 — Η πύλη είναι ανοιχτή L4 — Δεύτερη ραδιοέξοδος L5 — Τρίτη ραδιοέξοδος L6 — Τέταρτη ραδιοέξοδος L7 — Συντήρηση L8 — Ηλεκτρική κλειδαριά |
|
Λαμβάνει υπόψη το σύστημα ελέγχου της ισχύος του κινητήρα το βάρος της πύλης. Το σύστημα αυτό αξιολογεί επίσης τη θερμοκρασία περιβάλλοντος και προσαρμόζει αυτόματα την ισχύ του κινητήρα, π.χ. την αυξάνει σε πολύ χαμηλές θερμοκρασίες. |
L1 — Εξαιρετικά ελαφριά πύλη L2 — Πολύ ελαφριά πύλη L3 — Ελαφριά πύλη L4 — Μέσου βάρους πύλη L5 — Ελαφρώς βαριά πύλη L6 — Βαριά πύλη L7 — Πολύ βαριά πύλη L8 — Εξαιρετικά βαριά πύλη |
|
Ορίζει την απόσταση κίνησης κατά το μερικό άνοιγμα. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Ορίζει τον αριθμό κύκλων λειτουργίας της πύλης, μετά τον οποίο ο μηχανισμός κίνησης θα υποδείξει ότι απαιτείται συντήρηση. |
L1 — Αυτόματα (ο μηχανισμός κίνησης υπολογίζει τον αριθμό μόνος του, ανάλογα με τη δυσκολία των κύκλων λειτουργίας) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Αναπαράγει φωνητικά τον τύπο έως και των 8 τελευταίων μηνυμάτων σφάλματος. |
L1 — Αποτέλεσμα 1ου κύκλου λειτουργίας L2 — Αποτέλεσμα 2ου κύκλου λειτουργίας L3 — Αποτέλεσμα 3ου κύκλου λειτουργίας L4 — Αποτέλεσμα 4ου κύκλου λειτουργίας L5 — Αποτέλεσμα 5ου κύκλου λειτουργίας L6 — Αποτέλεσμα 6ου κύκλου λειτουργίας L7 — Αποτέλεσμα 7ου κύκλου λειτουργίας L8 — Αποτέλεσμα 8ου κύκλου λειτουργίας |
Αυτοματοποίηση δύο συρόμενων πυλών που κινούνται αντίθετα, με δύο μηχανισμούς κίνησης NICE Robus RB1000
Εάν χρειάζεται να αυτοματοποιήσετε δύο συρόμενες πύλες αντίθετης κατεύθυνσης, μηχανισμοί κίνησης οι Robus επιτρέπουν τη σύνδεση σε λειτουργία εξαρτημένης μονάδας. Η αρχή λειτουργίας είναι ότι ο ένας μηχανισμός κίνησης είναι κύριος και δίνει εντολές στον άλλο, εξαρτημένο. Όλοι οι μηχανισμοί κίνησης Robus είναι από το εργοστάσιο ρυθμισμένοι ως κύριοι, επομένως πρέπει να ορίσετε αυτήν την παράμετρο στον εξαρτημένο μηχανισμό κίνησης στον προγραμματισμό επιπέδου I. μέσω της λειτουργίας L8 - εξαρτημένη μονάδα.
Περιορισμοί σύνδεσης κύριας και εξαρτημένης μονάδας
- Δεν είναι δυνατή η μερική κίνηση της πύλης που κινείται από την εξαρτημένη μονάδα (μπορεί να ανοίξει μόνο πλήρως, δεν υπάρχει δυνατότητα μερικού ανοίγματος).
- Όλες οι συσκευές (φωτοκύτταρα, δέκτης, κ.λπ.) πρέπει να συνδεθούν στην κύρια μονάδα. Στην εξαρτημένη μονάδα μπορούν να συνδεθούν μόνο: προειδοποιητικός φάρος, έξοδος ενδεικτικής λυχνίας S.C.A., συσκευές για την είσοδο STOP και την P.P. (επίσης γνωστή ως STEP-BY-STEP, ή Βηματική λειτουργία), εισόδους OPEN και CLOSE αγνοούνται.
- Εάν θέλετε να χρησιμοποιήσετε εφεδρική μπαταρία (NICE PS124), κάθε μηχανισμός κίνησης πρέπει να έχει τη δική του.
- Όλες οι προγραμματισμένες λειτουργίες στην εξαρτημένη μονάδα αγνοούνται, εκτός από όσες έχουν προγραμματιστεί στα εξής:
| Προγραμματισμός επιπέδου I. | Προγραμματισμός επιπέδου II. |
|---|---|
| L4 - Κατάσταση αναμονής | L3 - Ταχύτητα κινητήρα |
| L5 - Αιχμή | L4 - Έξοδος ενδεικτικής λυχνίας |
| L8 - Εξαρτημένη μονάδα | L5 - Ισχύς κινητήρα |
| L8 - Αρχείο σφαλμάτων |
Διαδικασία εγκατάστασης δύο μηχανισμών κίνησης Robus σε λειτουργία εξαρτημένης μονάδας
1. Τοποθετήστε τις πύλες και τους μηχανισμούς κίνησης και ορίστε τις κατευθύνσεις ανοίγματος σύμφωνα με:
2. Συνδέστε τους μηχανισμούς κίνησης σύμφωνα με το διάγραμμα (πρέπει να τηρηθεί η πολικότητα σύνδεσης BlueBUS μεταξύ των μηχανισμών κίνησης):
3. Πραγματοποιήστε ηλεκτρική τροφοδοσία και στους δύο μηχανισμούς κίνησης
4. Στην εξαρτημένη μονάδα, ορίστε την παράμετρο στον προγραμματισμό επιπέδου II. L8 - Εξαρτημένη μονάδα
5. Εκτελέστε τη φάση αναγνώρισης των συνδεδεμένων συσκευών στην εξαρτημένη μονάδα
6. Εκτελέστε φάση αξιολόγησης των συνδεδεμένων συσκευών στην κύρια μονάδα
7. Εκτελέστε φάση αξιολόγησης του μήκους του φύλλου στην κύρια μονάδα
Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
 |
Εάν χρειάζεται να συνδέσετε στον μηχανισμό κίνησης πρόσθετες συσκευές που απαιτούν εξωτερική τροφοδοσία (π.χ. φωτισμό ένδειξης, διακόπτης με κλειδί, μαγνητικές κάρτες κ.λπ.), συνδέστε τη συσκευή σύμφωνα με το διάγραμμα. Η παρεχόμενη τάση είναι 24Vdc -30% έως +50%, με μέγιστο ρεύμα 100mA. |
Ειδικές λειτουργίες του μηχανισμού κίνησης
Μόνιμα ανοιχτή πύλη
Εάν η εντολή στην είσοδο STEP-BY-STEP (γνωστή και ως P.P. ή βηματική λειτουργία) διαρκεί περισσότερο από 2 δευτερόλεπτα, η μονάδα ελέγχου θα κρατήσει την πύλη ανοιχτή όσο διαρκεί η εντολή. (γνωστή και ως P.P. ή βηματική λειτουργία) διαρκεί περισσότερο από 2 δευτερόλεπτα, η μονάδα ελέγχου θα κρατήσει την πύλη ανοιχτή όσο διαρκεί η εντολή. Η λειτουργία αυτή είναι χρήσιμη σε συνδυασμό με χρονοδιακόπτη.
Εξαναγκασμένη κίνηση
Εάν κάποια διάταξη ασφαλείας παρουσιάσει βλάβη ή, για παράδειγμα, στη δέσμη των φωτοκυττάρων παρεμβληθεί ένα εμπόδιο που δεν μπορεί να αφαιρεθεί και η πύλη δεν κινείται για λόγους ασφαλείας, μπορείτε να ενεργοποιήσετε τη λειτουργία «Παρουσία χειριστή», είτε μόνιμα μέσω του Προγραμματισμού επιπέδου II. στη ρύθμιση L2 - Τύπος βηματικής λειτουργίας στην τιμή L7 - Παρουσία χειριστή, είτε προσωρινά:
- Δώστε εντολή στην πύλη (με το τηλεχειριστήριο, με τον διακόπτη με κλειδί κ.λπ.)
- Εάν υπάρχει κάποιο πρόβλημα, η πύλη δεν θα κινηθεί και ο φάρος πιθανότατα θα σηματοδοτήσει σφάλμα.
- Επομένως, μέσα σε 3 δευτερόλεπτα από την προηγούμενη εντολή, δώστε ξανά την εντολή και κρατήστε την πατημένη.
- Όσο κρατάτε πατημένη την εντολή, η πύλη θα κινείται· μόλις την αφήσετε, θα σταματήσει.
Ειδοποίηση συντήρησης
Στον Προγραμματισμό επιπέδου II. στο σημείο L7 - Υπενθύμιση συντήρησης ρυθμίζεται ο αριθμός κύκλων μετά τον οποίο ο μηχανισμός κίνησης θα σηματοδοτεί ότι απαιτείται συντήρηση (έλεγχος). Ο μηχανισμός κίνησης σηματοδοτεί την ειδοποίηση με τον φάρο (ή στην έξοδο S.C.A., εάν έχει ρυθμιστεί στον Προγραμματισμό επιπέδου II. στο σημείο L4 - Ένδειξη εξόδου επίπεδο L7 - Συντήρηση) ως εξής:
| Αριθμός κύκλων | Σήμανση μέσω φάρου | Σήμανση μέσω της ένδειξης εξόδου S.C.A. |
|---|---|---|
| κάτω από το 80% του ορίου | Κανονική λειτουργία, αναβοσβήνει ανά μισό δευτερόλεπτο. | «Ανάβει» για 2 δευτερόλεπτα μετά την έναρξη του ανοίγματος. |
| 80-100% του ορίου | Ανάβει για 2s μετά την έναρξη του ελιγμού και στη συνέχεια συνεχίζει κανονικά. | Αναβοσβήνει κατά τη διάρκεια του ελιγμού. |
| πάνω από το 100% του ορίου | Ανάβει για 2s μετά την έναρξη του ελιγμού, στη συνέχεια συνεχίζει κανονικά και ανάβει για 2s μετά το τέλος του ελιγμού. | Αναβοσβήνει συνεχώς. |
Για να διαγράψετε την ειδοποίηση συντήρησης και να ελέγξετε τον τρέχοντα αριθμό ελιγμών σε σχέση με το όριο, ανατρέξτε στο κεφάλαιο 7.4.3 του εγχειριδίου.
Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης
Εάν κάτι δεν είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μη διστάσετε να επικοινωνήστε με την τεχνική υποστήριξή μας για μηχανισμούς κίνησης NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης) ενδέχεται να αντιμετωπίσετε κάποιο από τα ακόλουθα προβλήματα:
|
Πρόβλημα |
Πιθανή λύση |
|---|---|
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου και η λυχνία LED στο τηλεχειριστήριο δεν ανάβει. |
Ελέγξτε αν οι μπαταρίες του τηλεχειριστηρίου του μηχανισμού κίνησης είναι σε καλή κατάσταση· αν όχι, αντικαταστήστε τις. Οδηγίες θα βρείτε στο εγχειρίδιο του συγκεκριμένου τηλεχειριστηρίου. |
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου, αλλά η λυχνία LED στο τηλεχειριστήριο ανάβει. |
Ελέγξτε αν το τηλεχειριστήριο έχει αποθηκευτεί στη μνήμη του δέκτη σωστά ή δοκιμάστε να το αποθηκεύσετε ξανά. |
|
Η πύλη δεν κινείται και η λυχνία LED BlueBUS δεν αναβοσβήνει.
|
Ελέγξτε αν ο μηχανισμός κίνησης τροφοδοτείται με 230V. Εάν ναι, ελέγξτε με όργανο μέτρησης και τις δύο ασφάλειες και, εάν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Η πύλη δεν κινείται και ο φάρος δεν αναβοσβήνει. |
Ελέγξτε αν ο μηχανισμός κίνησης καταγράφει την εντολή. Όταν δίνεται εντολή μέσω του τηλεχειριστηρίου η λυχνία LED BlueBUS θα πρέπει να αναβοσβήσει γρήγορα δύο φορές. Εάν η εντολή δίνεται από άλλη συσκευή μέσω της εισόδου STEP-BY-STEP (P.P.), θα πρέπει να ανάψει η αντίστοιχη λυχνία LED STEP-BY-STEP. |
|
Η πύλη δεν κινείται και ο φάρος αναβοσβήνει μερικές φορές. |
Μετρήστε πόσες φορές αναβοσβήνει και ανατρέξτε στην ενότητα Διάγνωση μέσω των αναλαμπών του φάρου. |
|
Η πύλη κινείται, αλλά σταματά αμέσως και αρχίζει να κινείται προς την αντίθετη κατεύθυνση. |
Προγραμματισμένη ισχύς κινητήρα είναι πιθανότατα πολύ χαμηλή για την πόρτα σας. Ελέγξτε αν υπάρχουν εμπόδια στην κίνηση της πύλης και, αν χρειάζεται, αυξήστε την ισχύ του μηχανισμού κίνησης ή ενεργοποιήστε τη λειτουργία Ελέγξτε αν υπάρχουν εμπόδια στην κίνηση της πόρτας και, αν χρειάζεται, αυξήστε την ισχύ του μηχανισμού κίνησης ή ενεργοποιήστε τη λειτουργία Κορυφή. |
|
Η πόρτα ξεκινά, αλλά ο φάρος δεν λειτουργεί. |
Ελέγξτε αν υπάρχει τάση στην έξοδο FLASH κατά τη διάρκεια της κίνησης της πόρτας (η τιμή της τάσης δεν έχει σημασία, περίπου 10-30Vdc). Αν υπάρχει τάση στην έξοδο, το πρόβλημα πιθανότατα βρίσκεται στον φάρο, δοκιμάστε να τον αντικαταστήσετε με έναν παρόμοιο για να δείτε αν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος FLASH μπορεί να είναι υπερφορτωμένη· ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
|
Η πόρτα ξεκινά, αλλά η έξοδος S.C.A. δεν λειτουργεί. |
Μάθετε τον τύπο της λειτουργίας που έχει προγραμματιστεί για την έξοδο S.C.A. και, αν η έξοδος θα πρέπει να αναβοσβήνει, ελέγξτε αν υπάρχει τάση σε αυτήν (περίπου 24Vdc). Αν υπάρχει τάση στην έξοδο, το πρόβλημα πιθανότατα βρίσκεται στη λάμπα· δοκιμάστε να την αντικαταστήσετε με μια παρόμοια για να δείτε αν λειτουργεί. Αν υπάρχει τάση στην έξοδο, το πρόβλημα πιθανότατα βρίσκεται στη λάμπα· δοκιμάστε να την αντικαταστήσετε με μια παρόμοια για να δείτε αν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος S.C.A. μπορεί να είναι υπερφορτωμένη· ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
Διάγνωση μέσω των αναλαμπών του φάρου
Κατά τη διάρκεια της κίνησης της πόρτας ο φάρος αναβοσβήνει τακτικά κάθε δευτερόλεπτο. Σε περίπτωση προβλήματος, ο φάρος σηματοδοτεί τη βλάβη με δύο διαδοχικές σειρές γρήγορων αναλαμπών.
|
Σειρά αναλαμπών |
Βλάβη |
Αντιμετώπιση |
|---|---|---|
|
1 αναλαμπή Παύση 1 δευτερολέπτου 1 αναλαμπή |
Σφάλμα BlueBUS
|
Οι συσκευές που είναι συνδεδεμένες στην είσοδο BlueBUS δεν αντιστοιχούν σε εκείνες που εντοπίστηκαν κατά τη φάση αναγνώρισης των συσκευών. Επαναλάβετε τη φάση αναγνώρισης. Αν δεν βοηθήσει, δοκιμάστε άλλη μία φορά· διαφορετικά, θα πρέπει να εντοπίσετε τη συσκευή που παρουσιάζει βλάβη με τη μέθοδο του αποκλεισμού και να την αντικαταστήσετε (να αγοράσετε νέα, να υποβάλετε αίτημα εγγύησης ή να την επισκευάσετε). |
|
2 αναλαμπές Παύση 1 δευτερολέπτου 2 αναλαμπές |
Ενεργοποίηση φωτοκυττάρου |
Ενεργοποιούνται τα φωτοκύτταρα, κάτι που είναι φυσιολογικό αν η δέσμη τους διακοπεί κατά το κλείσιμο της πόρτας. Αν η δέσμη δεν διακόπηκε, τα φωτοκύτταρα μπορεί να είναι βρόμικα, να δέχονται έντονο φως ή να είναι ελαττωματικά. |
|
3 αναλαμπές Παύση 1 δευτερολέπτου 3 αναλαμπές |
Ενεργοποίηση του περιοριστή δύναμης του κινητήρα
|
Κατά την κίνηση της πόρτας ανιχνεύεται αυξημένη τριβή — ίσως η πόρτα δεν είναι σωστά ρυθμισμένη. Δοκιμάστε να την κινήσετε χειροκίνητα και να τη ρυθμίσετε. Διαφορετικά, συνήθως βοηθά η αύξηση της ισχύος του κινητήρα, ή η ενεργοποίηση της λειτουργίας Κορυφή. Ένα ακόμη πρόβλημα μπορεί να είναι αν έχετε το κάτω στοπ πολύ ψηλά. |
|
4 αναλαμπές Παύση 1 δευτερολέπτου 4 αναλαμπές |
Ενεργοποίηση της εισόδου STOP
|
Στάλθηκε εντολή στην είσοδο STOP, οπότε, αν η ενεργοποίηση δεν ήταν σκόπιμη, ελέγξτε τις συσκευές που είναι συνδεδεμένες σε αυτήν. |
|
5 αναλαμπές Παύση 1 δευτερολέπτου 5 αναλαμπές |
Εσωτερικό σφάλμα της μονάδας ελέγχου |
Περιμένετε 30 δευτερόλεπτα και επαναλάβετε. Αν το πρόβλημα επιμένει, δοκιμάστε να κάνετε επαναφορά. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
6 αναλαμπές Παύση 1 δευτερολέπτου 6 αναλαμπές |
Έχει επιτευχθεί το ωριαίο όριο κινήσεων. |
Περιμένετε λίγα λεπτά, μέχρι ο περιοριστής κύκλων να πέσει κάτω από το όριο. |
|
7 αναλαμπές Παύση 1 δευτερολέπτου 7 αναλαμπές |
Εσωτερικό σφάλμα ηλεκτρονικών κυκλωμάτων. |
Αποσυνδέστε ολόκληρο τον μηχανισμό κίνησης για λίγα δευτερόλεπτα και δοκιμάστε ξανά. Αν το πρόβλημα επιμένει, δοκιμάστε να κάνετε επαναφορά. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
8 αναλαμπές Παύση 1 δευτερολέπτου 8 αναλαμπές |
Ενεργή μόνιμη εντολή.
|
Στέλνεται συνεχώς εντολή στον μηχανισμό κίνησης — ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο OPEN. Πιθανότατα πρόκειται για χρονοδιακόπτη, αν έχετε συνδέσει κάποιον.
|
Διάγνωση μέσω των αναλαμπών των LED
Στη μονάδα ελέγχου RBA3R10 του μηχανισμού κίνησης NICE Robus RB1000 υπάρχουν δύο ομάδες LED, καθεμία από τις οποίες, μέσω αναλαμπών ή σταθερού φωτισμού, υποδεικνύει τη φυσιολογική λειτουργία της μονάδας ελέγχου ή τα διαγνωστικά σφάλματα, σύμφωνα με τους παρακάτω πίνακες.
Οριζόντιες λυχνίες LED BLUEBUS, STOP, PP, OPEN, CLOSE
|
Ένδειξη |
Κατάσταση |
Αντιμετώπιση |
|---|---|---|
|
LED BlueBUS |
||
|
Σβηστό |
Σφάλμα
|
Ελέγξτε τη σύνδεση στο ηλεκτρικό δίκτυο. Αν είναι εντάξει, ελέγξτε τις ασφάλειες F1 και F2 και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Αναμμένο |
Σοβαρό σφάλμα
|
Δοκιμάστε να αποσυνδέσετε τη μονάδα ελέγχου, ή όλες τις εισόδους. Αν αυτό δεν βοηθήσει, κάντε επαναφορά. Αν και πάλι δεν λυθεί το πρόβλημα, πιθανότατα θα χρειαστεί να αντικαταστήσετε τη μονάδα ελέγχου. |
|
Αναβοσβήνει ανά δευτερόλεπτο |
Όλα εντάξει |
Κανονική λειτουργία της μονάδας ελέγχου. |
|
2 γρήγορες αναλαμπές |
Άλλαξε η κατάσταση στις εισόδους |
Κανονική λειτουργία – άλλαξε η κατάσταση στην είσοδο ΒΗΜΑ-ΒΗΜΑ, STOP, OPEN, CLOSE, ενεργοποιήθηκαν φωτοκύτταρα, ή ο μηχανισμός κίνησης έλαβε εντολή από τηλεχειριστηρίου. |
|
Σειρές αναλαμπών που χωρίζονται από παύση ενός δευτερολέπτου |
Περισσότερες επιλογές |
Ο αριθμός των αναλαμπών στη σειρά αντιστοιχεί στη διάγνωση σφαλμάτων μέσω του φάρου. |
|
LED STOP (Διακοπή) |
||
|
Σβηστό |
Η είσοδος STOP ενεργοποιήθηκε |
Ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο STOP. |
|
Αναμμένο |
Όλα εντάξει |
Η είσοδος STOP δεν είναι ενεργή. |
|
LED STEP-BY-STEP (γνωστό και ως P.P., βηματική λειτουργία) |
||
|
Σβηστό |
Όλα εντάξει |
Είσοδος STEP-BY-STEP δεν είναι ενεργή. |
|
Αναμμένο |
Η είσοδος STEP-BY-STEP ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, εάν ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο STEP-BY-STEP. |
|
LED OPEN (Άνοιγμα) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος OPEN δεν είναι ενεργή.
|
|
Αναμμένο |
Η είσοδος OPEN ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, εάν ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο OPEN. |
|
LED CLOSE (Κλείσιμο) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος CLOSE δεν είναι ενεργή.
|
|
Αναμμένο |
Η είσοδος CLOSE ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, εάν ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο CLOSE. |
Κάθετες λυχνίες LED L1–L8
|
Ένδειξη |
Λύση |
|---|---|
|
LED 1 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 2 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 3 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Πάντα κλειστό δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Πάντα κλειστό είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 4 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία αναμονής δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία αναμονής είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 5 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Αιχμή δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Αιχμή είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Γίνεται προγραμματισμός της λειτουργίας. |
|
LED 6 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Προειδοποιητικό αναβόσβημα δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία, υποδεικνύει ότι η λειτουργία Προειδοποιητικό αναβόσβημα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
|
LED 7 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο σημαίνει μερικό άνοιγμα δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο σημαίνει μερικό άνοιγμα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
|
LED 8 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Δευτερεύουσα μονάδα δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Δευτερεύουσα μονάδα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
Τοποθέτηση εφεδρικής μπαταρίας στον μηχανισμό NICE Robus 1000
Εφεδρική μπαταρία NICE PS124 δεν περιλαμβάνεται στον βασικό εξοπλισμό του μηχανισμού, αλλά μπορείτε να την παραγγείλετε. Χρησιμοποιείται σε περίπτωση διακοπής ρεύματος, οπότε ο μηχανισμός της πύλης τροφοδοτείται από αυτήν. Η μπαταρία φορτίζεται συνεχώς από το ηλεκτρικό δίκτυο.
| 1. Αφαιρέστε το πλαστικό κάλυμμα του συνδετήρα της μπαταρίας | 2. Συνδέστε την μπαταρία στον συνδετήρα και τοποθετήστε την δίπλα στη μονάδα ελέγχου |
|---|---|
 |
 |
Χειροκίνητη απασφάλιση του μηχανισμού NICE Robus RB1000
 |
Σε περίπτωση διακοπής ρεύματος, δεν θα μπορείτε να χειριστείτε την πύλη με το τηλεχειριστήριο. Επομένως, είναι δυνατή η απασφάλιση του μηχανισμού με το κλειδί απασφάλισης και η χειροκίνητη μετακίνηση της πύλης: |
| 1. Σύρετε το κάλυμμα της κλειδαριάς απασφάλισης | 2. Εισαγάγετε το κλειδί απασφάλισης και περιστρέψτε το δεξιόστροφα |
|---|---|
 |
 |
| 3. Τραβήξτε τον μοχλό απασφάλισης | 4. Μπορείτε να μετακινήσετε την πύλη χειροκίνητα |
 |
|
Τεχνικά χαρακτηριστικά του μηχανισμού NICE Robus RB1000
| Μοντέλο | NICE Robus RB1000 |
|---|---|
| Περιγραφή τύπου | Ηλεκτρομηχανικός κινητήρας με μειωτήρα για την αυτόματη λειτουργία συρόμενων πυλών σε ιδιωτικούς χώρους. Παρέχεται μαζί με μονάδα ελέγχου NICE RBA3R10, αλλά χωρίς ραδιοφωνικό δέκτη. |
| Οδοντωτός τροχός | Αριθμός δοντιών: 15 Μονάδα μέτρησης δοντιού: 4 Βήμα: 12,6mm Διάμετρος βήματος: 60mm |
| Ροπή [Δύναμη] |
27Nm [1000N] - απαιτείται για την εκκίνηση του φύλλου |
| Ονομαστική ροπή [Ονομαστική δύναμη] |
15Nm [500N] - απαιτείται για τη διατήρηση της κίνησης του φύλλου |
| Ταχύτητα | 0,28 m/s |
| Ονομαστική ταχύτητα | 0,14 m/s |
| Όριο διαδοχικών κύκλων λειτουργίας | 150 κύκλοι/ημέρα (η μονάδα ελέγχου περιορίζει τον αριθμό σύμφωνα με τους περιορισμούς, βλ. Επιλογή μηχανισμού) |
| Όριο λειτουργίας | 5 λεπτά (η μονάδα ελέγχου περιορίζει τον χρόνο σύμφωνα με τους περιορισμούς, βλ. Επιλογή μηχανισμού) |
| Διάρκεια ζωής | από 250.000 έως 20.000 κύκλους, ανάλογα με το βάρος και το μήκος του φύλλου, καθώς και με τη ρύθμιση του μηχανισμού |
| Τροφοδοσία | 230V (+10% -15%) 50/60Hz |
|
Κατανάλωση ισχύος |
450W [2,3A] |
| Κλάση μόνωσης | 1 - απαιτείται γείωση |
| Εφεδρική τροφοδοσία | διατίθεται για αγορά και τοποθέτηση εφεδρική μπαταρία NICE PS124 |
| Έξοδος για φάρο | για δύο φάροι 12 V με λαμπτήρα 21 W (π.χ. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Έξοδος ενδεικτικής λυχνίας (S.C.A.) | για έναν λαμπτήρα 21 V, μέγ. 4 W (τάση εξόδου +50% -30%), μπορεί να ελέγξει μικρό ρελέ |
| Έξοδος BlueBUS | μία έξοδος για έως και 15 συσκευές BlueBUS |
| Είσοδος STOP | για κανονικά ανοικτές, κανονικά κλειστές επαφές και για συσκευές με σταθερή αντίσταση 8,2KΩ |
| Είσοδος STEP-BY-STEP (P.P., βηματική λειτουργία) | κανονικά ανοικτή επαφή (το κλείσιμό της ενεργοποιεί την εντολή «Βηματική λειτουργία") |
| Είσοδος OPEN | κανονικά ανοικτή επαφή (το κλείσιμό της ενεργοποιεί την εντολή «Άνοιγμα") |
| Είσοδος CLOSE | κανονικά ανοικτή επαφή (το κλείσιμό της ενεργοποιεί την εντολή «Κλείσιμο") |
| Ραδιοφωνικός δέκτης | χωρίς δέκτη, υποδοχή «SM» για δέκτες NICE SMXI, NICE OXI κ.λπ. |
| Είσοδος κεραίας | 52Ω για ομοαξονικό καλώδιο RG-58 (ή παρόμοιο) |
| Λειτουργίες προγραμματισμού | 8 λειτουργίες ενεργοποίησης/απενεργοποίησης (Προγραμματισμός επιπέδου I.) 8 ρυθμιζόμενες λειτουργίες (Προγραμματισμός επιπέδου II.) |
| Λειτουργίες αυτόματης αξιολόγησης |
αξιολόγηση του μήκους του φύλλου (υπολογισμός των αποστάσεων επιτάχυνσης και επιβράδυνσης, υπολογισμός του σημείου μερικού ανοίγματος) |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Χρήση σε αλμυρά, όξινα και δυνητικά εκρηκτικά περιβάλλοντα | όχι |
| Κατηγορία προστασίας | IP44 |
| Διαστάσεις | 210×330×303 (π×μ×υ) |
| Βάρος | 13kg |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
