Περιγραφή του προϊόντος NICE MOFB - Φωτοκύτταρα Moon - φωτοκύτταρα με σύνδεση BlueBUS, (1 ζεύγος)
Τα φωτοκύτταρα NICE MOFB δεν κατασκευάζονται πλέον. Αντικαταστάθηκαν από τον διάδοχό τους, NICE EPMB, που διαθέτει τα ίδια εσωτερικά ηλεκτρονικά (δεν χρειάζεται να αλλάξετε ολόκληρα τα φωτοκύτταρα· αρκεί να μεταφέρετε τα ηλεκτρονικά από τα νέα φωτοκύτταρα στα παλιά).
Άλλα συμβατά φωτοκύτταρα με το μοντέλο NICE MOFB είναι οι σχεδιαστικές εκδόσεις NICE EPSB και NICE EPLB.
Δυνατότητα αγοράς ανταλλακτικών καλυμμάτων για φωτοκύτταρα: NICE-ND-PRB-MOFB
Εξωτερικά φωτοκύτταρα ασφαλείας NICE MOFB (τεχνικές προδιαγραφές) τοποθετούνται αντικριστά, κατά πλάτος της διόδου της γκαραζόπορτας ή σε οποιοδήποτε σημείο όπου υπάρχει κίνδυνος να χτυπήσει η πόρτα σε εμπόδιο. Δημιουργούν μια υπέρυθρη δέσμη κατά μήκος του οπτικού άξονα και, όταν αυτή διακοπεί, στέλνουν σήμα στην πόρτα για να σταματήσει την κίνησή της. Μπορούν να χρησιμοποιηθούν μόνο με συσκευές που υποστηρίζουν την τεχνολογία NICE BlueBUS.
Αποτελούνται από δύο συγχρονισμένα εξαρτήματα: τον πομπό TX και τον δέκτη RX.
Εγκατάσταση φωτοκυττάρων NICE MOFB

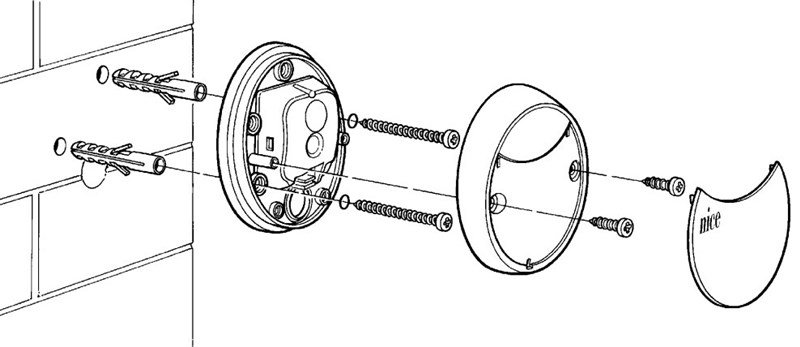

1. Τα φωτοκύτταρα τοποθετούνται σε τοίχο, μαντρότοιχο, κολόνα ή οποιαδήποτε άλλη επιφάνεια (επιφανειακή τοποθέτηση), στο ίδιο ύψος και με τον οπτικό τους άξονα στραμμένο το ένα προς το άλλο. Η επιφάνεια τοποθέτησης πρέπει να είναι επίπεδη, ώστε τα φωτοκύτταρα να μπορούν να ευθυγραμμιστούν εύκολα:

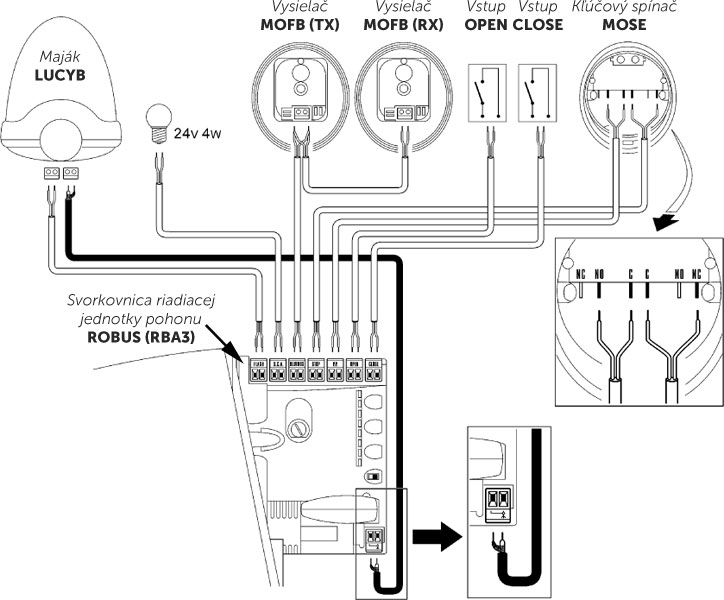

2. Στη συνέχεια, συνδέστε τα φωτοκύτταρα σύμφωνα με το διάγραμμα που παρέχεται με τον μηχανισμό κίνησης ή τη μονάδα ελέγχου σας (βλ. διάγραμμα σύνδεσης για NICE Robus 400, 600, 1000 - μονάδα ελέγχου RBA3).
3. Εκτελέστε τη διαδικασία αναγνώρισης των συνδεδεμένων συσκευών (η διαδικασία αυτή υποστηρίζεται από κάθε μηχανισμό κίνησης ή μονάδα ελέγχου με διασύνδεση BlueBUS).
4. Στη συνέχεια, για να ελέγξετε ότι η σύνδεση έγινε σωστά, ανατρέξτε στην ενότητα Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων, ή συνεχίστε παρακάτω για πληροφορίες σχετικά με τη σύνδεση πολλών ζευγών φωτοκυττάρων:
Σύνδεση πολλών ζευγών φωτοκυττάρων NICE MOFB στο δίκτυο δεδομένων NICE BlueBUS
Τοποθετήστε τα φωτοκύτταρα γύρω από την πόρτα ή τις πόρτες, σύμφωνα με τις ενδεικτικές διατάξεις πλήρους σύνδεσης και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα ρυθμίσεων των βραχυκυκλωτήρων των φωτοκυττάρων NICE MOFB του μηχανισμού κίνησης της πόρτας. Για να αποφευχθούν παρεμβολές μεταξύ ζευγών που βρίσκονται κοντά μεταξύ τους, πρέπει, σύμφωνα με αυτές τις ενδεικτικές διατάξεις, να τηρείται ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, όπως φαίνεται στην εικόνα (δεν χρειάζεται να τηρηθεί η πολικότητα):

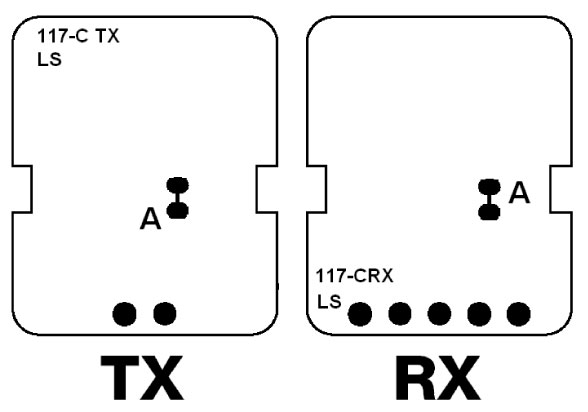

Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως αισθητήρες ανοίγματος της πόρτας (βλ. FA1 και FA2 στις ενδεικτικές διατάξεις), δηλαδή να ανοίγουν την πόρτα όταν εισέρχεται όχημα ανάμεσα στους οπτικούς τους άξονες, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Ενδεικτικές διατάξεις πλήρους σύνδεσης πολλών ζευγών φωτοκυττάρων NICE MOFB στον μηχανισμό κίνησης

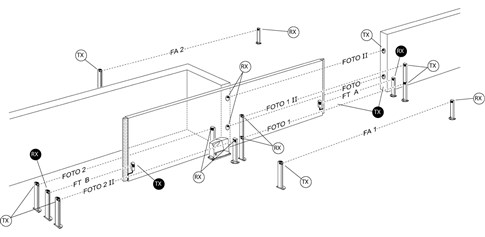

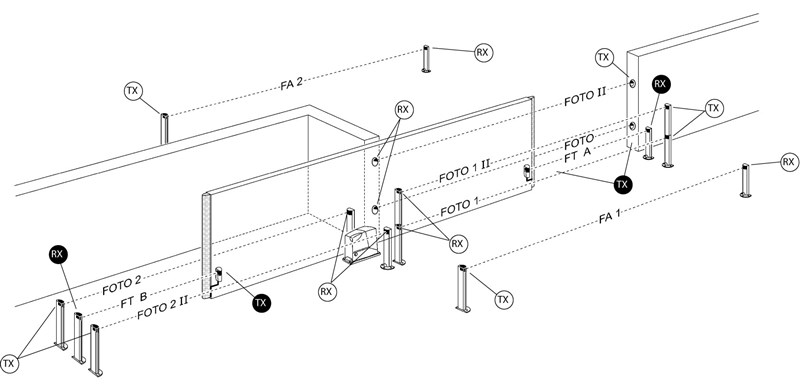

1. Συρόμενη πόρτα με ένα φύλλο

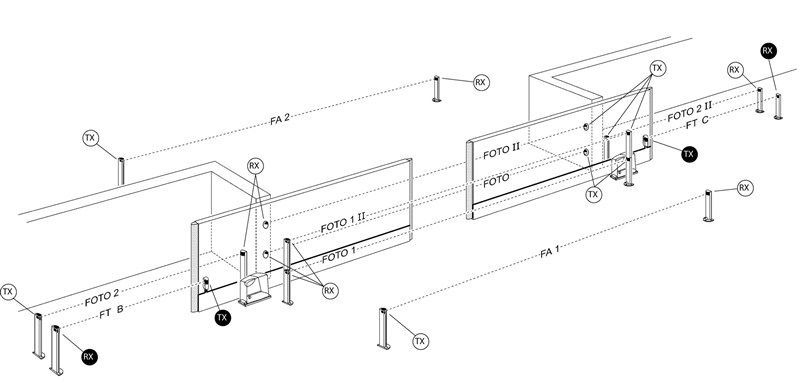

2. Δύο συγχρονισμένες συρόμενες πόρτες που ανοίγουν σε αντίθετες κατευθύνσεις

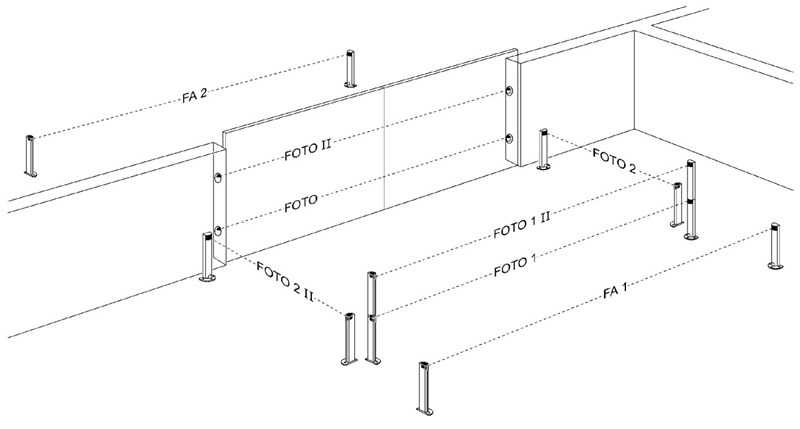

3. Ανοιγόμενη αυλόπορτα

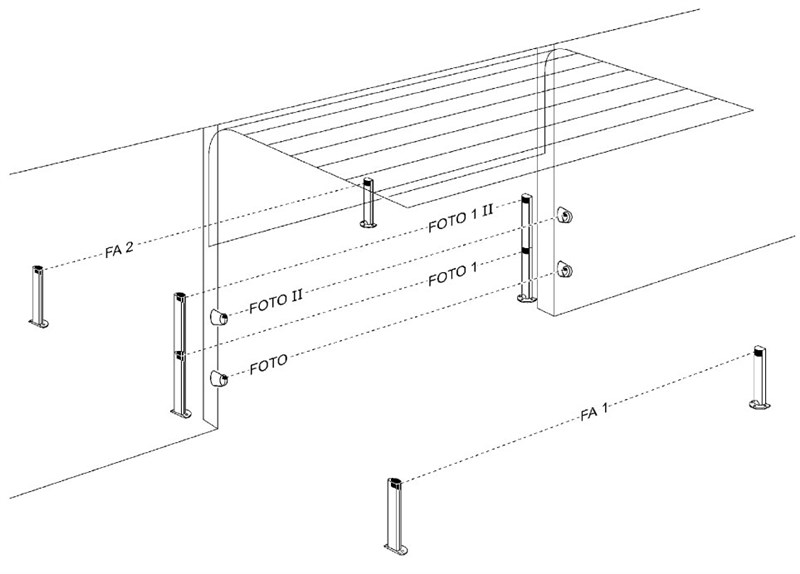

4. Γκαραζόπορτα τμηματικού τύπου

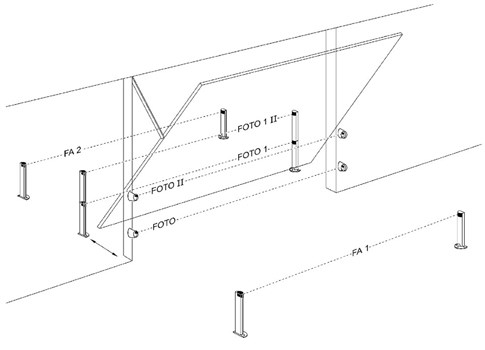

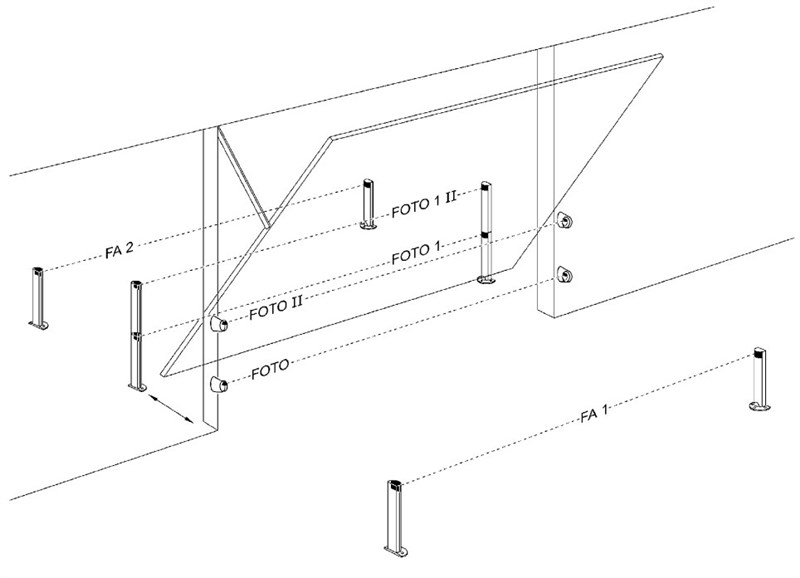

5. Ανακλινόμενη γκαραζόπορτα
Πίνακας ρυθμίσεων των βραχυκυκλωτήρων φωτοκυττάρων NICE MOFB για τον μηχανισμό κίνησης της πόρτας
 |

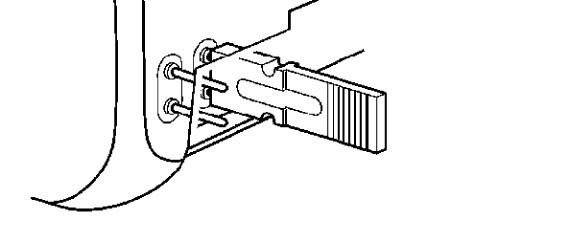

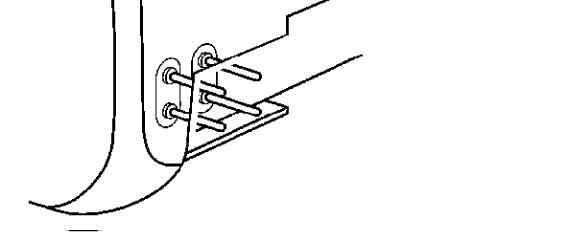

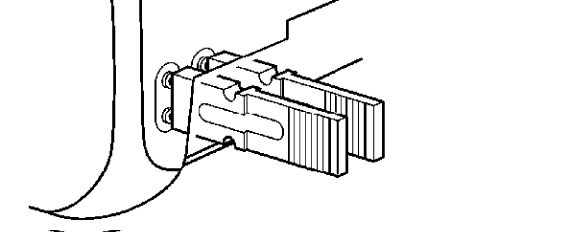

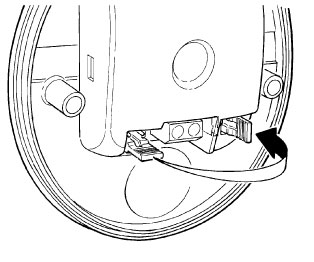

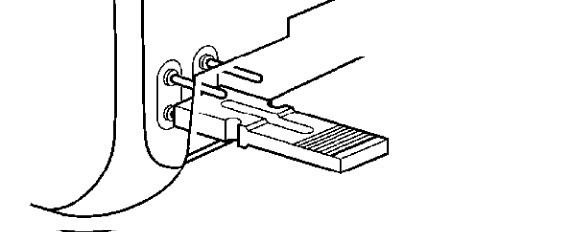

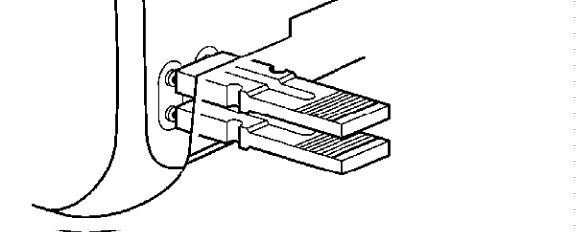

Σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS γίνεται με τη ρύθμιση διαφορετικών συνδυασμών βραχυκυκλωτήρων, και κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Βεβαιωθείτε ότι δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό σε ένα δίκτυο δεδομένων BlueBUS. Σε κάθε ζεύγος φωτοκυττάρων, ο βραχυκυκλωτήρας στον πομπό TX και στον δέκτη RX πρέπει να ρυθμιστεί στην ίδια θέση. Αν ο τύπος ρύθμισης χρησιμοποιεί μόνο έναν βραχυκυκλωτήρα, τοποθετείτε πάντα τον δεύτερο στην κενή θήκη, όπως φαίνεται στην εικόνα αριστερά. |
| Αναγνώριση ζεύγους φωτοκυττάρων | Ρύθμιση με συνδυασμό βραχυκυκλωτήρων |
|---|---|
| FOTO |  |

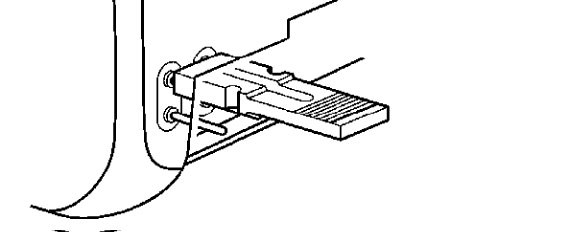

| FOTO II |  |
| FOTO 1 |  |

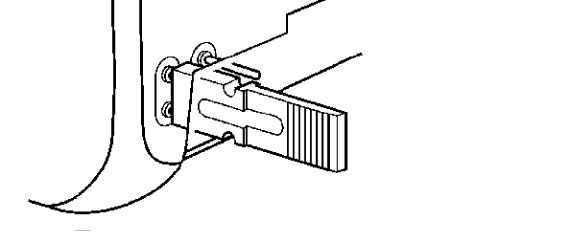

| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|

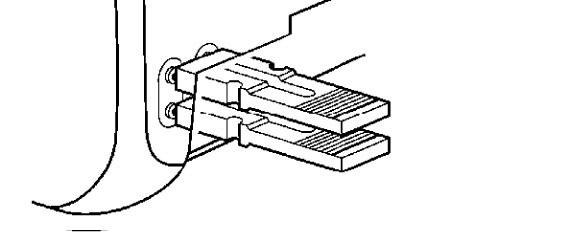

FA1 |
 |
|

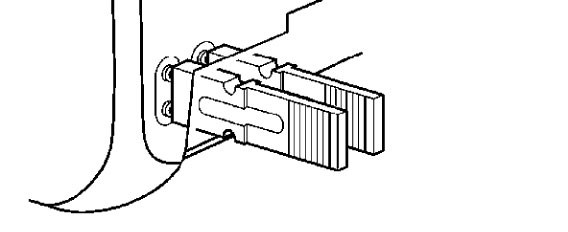

FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ορίσετε σε αυτό την ίδια γέφυρα με το αρχικό και δεν χρειάζεται να εκτελέσετε τη φάση αναγνώρισης των συσκευών.
Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων σύνδεσης φωτοκυττάρων NICE MOFB
 |

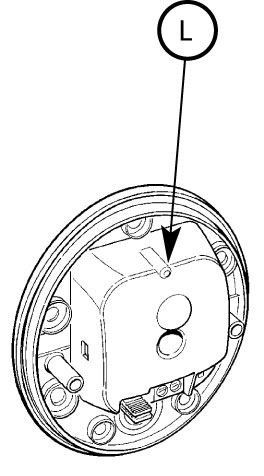

Μετά τη φάση αναγνώρισης των συσκευών από το μοτέρ, ελέγξτε αν το LED στον πομπό TX και στον δέκτη RX αναβοσβήνει. Ανάλογα με τον τρόπο που αναβοσβήνει το LED, μπορεί να προκύψουν οι εξής καταστάσεις: |
| LED «L» | Κατάσταση | Τι να κάνετε; |
|---|---|---|
| Σβηστό | Το φωτοκύτταρο δεν τροφοδοτείται με ρεύμα ή είναι ελαττωματικό. | Ελέγξτε αν η τάση στις εισόδους των φωτοκυττάρων είναι περίπου 8-12V. Αν η τάση είναι σωστή, τα φωτοκύτταρα είναι πιθανότατα ελαττωματικά. |
| 3 γρήγορες αναλαμπές και παύση ενός δευτερολέπτου | Η μονάδα ελέγχου του μοτέρ δεν έχει αναγνωρίσει τη συσκευή. | Επαναλάβετε τη φάση αναγνώρισης στη μονάδα ελέγχου. Βεβαιωθείτε ότι κάθε ζεύγος φωτοκυττάρων έχει, μέσω των γεφυρών μοναδική διεύθυνση. |
| Πολύ αργές αναλαμπές | Ο πομπός TX εκπέμπει κανονικά Ο δέκτης RX λαμβάνει εξαιρετικό σήμα |
Κανονική λειτουργία |
| Αργές αναλαμπές | Ο δέκτης RX λαμβάνει καλό σήμα | Κανονική λειτουργία |
| Γρήγορες αναλαμπές | Ο δέκτης RX λαμβάνει ασθενές σήμα | Κανονική λειτουργία. Ωστόσο, ιδανικά θα πρέπει να ελέγξετε την ευθυγράμμιση του πομπού TX και του δέκτη RX και να βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Πολύ γρήγορες αναλαμπές | Ο δέκτης RX λαμβάνει πολύ ασθενές σήμα | Η λειτουργία παραμένει κανονική, αλλά οριακή. Ιδανικά, ελέγξτε την ευθυγράμμιση του πομπού TX και του δέκτη RX και βεβαιωθείτε ότι τα καλύμματα είναι καθαρά. |
| Αναμμένο | Ο δέκτης RX δεν λαμβάνει κανένα σήμα | Βεβαιωθείτε ότι το LED στον πομπό TX αναβοσβήνει αργά. Ελέγξτε αν υπάρχει εμπόδιο στον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX. Ελέγξτε την ευθυγράμμιση του πομπού TX και του δέκτη RX. |
Τεχνικές προδιαγραφές φωτοκυττάρων NICE MOFB
| Τύπος προϊόντος | Ανιχνευτής για αυτόματες ανοιγόμενες και συρόμενες αυλόπορτες, καθώς και γκαραζόπορτες τύπου D σύμφωνα με το πρότυπο EN 12453, αποτελούμενος από πομπό TX και δέκτη RX. |
|---|---|
| Τεχνολογία | Άμεση οπτική ζεύξη TX-RX με διαμορφωμένη υπέρυθρη δέσμη. |
| Τροφοδοσία/Έξοδος | Η συσκευή μπορεί να συνδεθεί μόνο σε δίκτυο δεδομένων που υποστηρίζει τη διεπαφή NICE BlueBUS, από το οποίο λαμβάνει ηλεκτρική τάση και αποστέλλει σήμα εξόδου. |
| Κατανάλωση | 1 BlueBUS μονάδα |
| Ικανότητα ανίχνευσης | Αδιαφανή αντικείμενα μεγαλύτερα από 50 mm που κινούνται διαμέσου του οπτικού άξονα μεταξύ του πομπού TX και του δέκτη RX με ταχύτητα μικρότερη από 1,6 m/s. |
| Γωνία εκπομπής πομπού TX | 20° +-25% |
| Γωνία λήψης δέκτη RX | Περίπου 20° |
| Κανονική εμβέλεια | 15 m με μέγιστη απόκλιση των αξόνων του πομπού TX και του δέκτη RX +-5%, ακόμη και σε δυσμενείς καιρικές συνθήκες |
| Μέγιστη εμβέλεια | 30 m με μέγιστη απόκλιση των αξόνων του πομπού TX και του δέκτη RX +-5% σε εξαιρετικές καιρικές συνθήκες |
| Διευθυνσιοδότηση | 7 ζεύγη με λειτουργία προστασίας και 2 ζεύγη με λειτουργία εντολής «Άνοιγμα» |
| Χρήση σε όξινο ή αλμυρό περιβάλλον ή σε περιβάλλον με αυξημένο κίνδυνο έκρηξης | Όχι |
| Εγκατάσταση | Κατακόρυφη τοποθέτηση σε τοίχο |
| Κατηγορία προστασίας | IP55 |
| Θερμοκρασία λειτουργίας | -20°C έως 55°C |
| Διαστάσεις | 69x78x25mm |
| Βάρος | 50g |

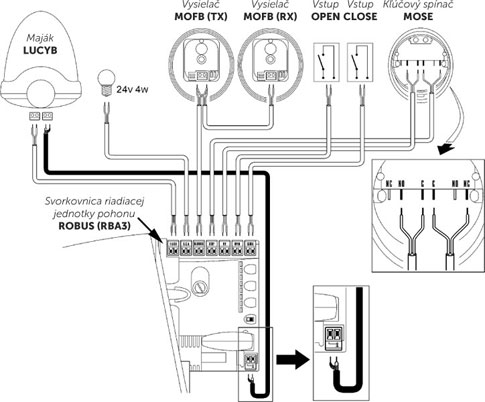

Σύνδεση φωτοκυττάρων NICE MOFB με μοτέρ NICE Robus 400, 600, 1000

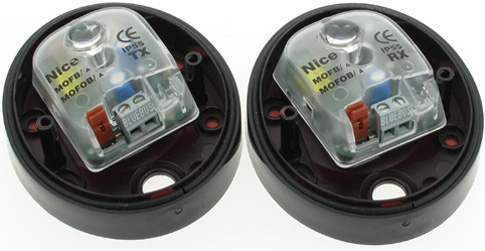

Εσωτερικό φωτοκυττάρων NICE MOFB για μηχανισμούς κίνησης αυλόπορτας
