NICE Hyppo HY7005 – μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο 3 m/800 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
506,08 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος NICE Hyppo HY7005 – μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα, για φύλλο 3 m/800 kg
NICE HYPPO HY7005 – αρθρωτός μηχανισμός για ανοιγόμενη αυλόπορτα
NICE HYPPO HY7005 είναι ένας αυτόνομος ηλεκτρομηχανικός κινητήρας για ένα φύλλο αυλόπορτας. Διαθέτει κινητήρα 230 V AC, αρθρωτό βραχίονα και είναι μη αναστρέψιμος. Παρακολουθεί τη θέση του φύλλου μέσω τερματικών διακοπτών ανοίγματος και κλεισίματος. Χρειάζεται ξεχωριστή μονάδα ελέγχου και εξαρτήματα ασφαλείας· σε περίπτωση διακοπής ρεύματος, μπορεί να απασφαλιστεί με κλειδί.
Η εγκατάσταση, η καλωδίωση και οι έλεγχοι ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε τον κινητήρα ή τον πίνακα ελέγχου, αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική πηγή. Κατά τη χειροκίνητη λειτουργία, ασφαλίστε το φύλλο ώστε να μην κινηθεί απροσδόκητα.
Πότε να επιλέξετε αυτόν τον μηχανισμό
Ο HYPPO είναι κατάλληλος για ανοιγόμενες αυλόπορτες, με τον αρθρωτό βραχίονα τοποθετημένο στην εσωτερική πλευρά. Καθοριστικοί παράγοντες είναι το μήκος και το βάρος του φύλλου, η αντίσταση κατά την κίνησή του, η θέση των μεντεσέδων και ο χώρος που χρειάζεται ο βραχίονας για όλη τη διαδρομή του.
| Μέγιστο μήκος φύλλου | 3 m· το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος. |
|---|---|
| Βάρος σύμφωνα με το διάγραμμα | Για φύλλο μήκους περίπου 2 m η ανώτερη καμπύλη φτάνει περίπου τα 800 kg. Στα 3 m το διάγραμμα δείχνει κάτω από 400 kg. Αξιολογήστε το συγκεκριμένο βάρος με βάση την αντίστοιχη καμπύλη και τις συνθήκες της αυλόπορτας. |
| Κύκλος λειτουργίας | 30 % |
Οι τιμές 3 m και 800 kg δεν ισχύουν ταυτόχρονα. Τα όρια αφορούν έναν κινητήρα και ένα φύλλο. Το ύψος και το σχήμα της αυλόπορτας, η συμπαγής πλήρωση και οι ισχυροί άνεμοι μπορούν να μειώσουν σημαντικά τις τιμές. Ο κύκλος λειτουργίας ως ποσοστό δεν αντιστοιχεί σε αριθμό κύκλων ανά ώρα ούτε σε συνεχή λειτουργία.
Ο οριζόντιος άξονας δείχνει το μήκος σε μέτρα και ο κατακόρυφος το βάρος σε κιλά. Για το HY7005, χρησιμοποιήστε την περιοχή ισχύος που επισημαίνεται με αυτό το μοντέλο.
Συμβατά εξαρτήματα
Επιλέξτε εξαρτήματα ανάλογα με τον εγκατεστημένο πίνακα ελέγχου, τους συνδέσμους και την τάση. Οι παρακάτω συνδέσεις και διαδικασίες αφορούν τα MC800 / MCA5R30.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Πίνακας ελέγχου | Ελέγχει έναν ή δύο κινητήρες και τα στοιχεία ασφαλείας. | NICE MC800 / MCA5R30 MC200 για έναν κινητήρα 230 V χρησιμοποιεί διαφορετική καλωδίωση χωρίς BlueBUS. |
| Φάρος | Ειδοποιεί για την κίνηση της αυλόπορτας και μπορεί να φέρει κεραία. | NICE ELAC για το FLASH 230 V AC που συνδέεται στο δίκτυο. ELDC για 12/24 V μη συνδέετε εδώ. Τάση εξόδων. |
| Φωτοκύτταρα | Παρακολουθούν τον χώρο της αυλόπορτας· η απόκριση εξαρτάται από τη θέση τους. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Σύνδεση και διευθυνσιοδότηση. Με ρελέ: EPM, EPMOR, EPMA. Ο MC800 επιτρέπει τον συνδυασμό τους με το BlueBUS, ανάλογα με την επιλεγμένη καλωδίωση. Οι AUX δεν πρέπει να χρησιμοποιούνται ταυτόχρονα για φωτοκύτταρα με ρελέ και τερματικούς διακόπτες. |
| Ευαίσθητη ακμή ασφαλείας | Προστατεύει σε περίπτωση επαφής με το φύλλο· είναι υποχρεωτική σε διάταξη με MC800. | Ο τύπος και η θέση της πρέπει να σχεδιαστούν από τον εγκαταστάτη, ώστε η διάταξη να περάσει τη δοκιμή πρόσκρουσης. Σύνδεση της ακμής ασφαλείας στην είσοδο STOP. Τα φωτοκύτταρα δεν υποκαθιστούν αυτή την προστασία. |
| Ασύρματα φωτοκύτταρα | Λύση χωρίς καλώδια προς τα φωτοκύτταρα. | EPMOW απαιτούν ξεχωριστή διεπαφή NICE IBW και διαδικασία εκμάθησης. Το ζεύγος δεν συνδέεται απευθείας με δύο αγωγούς. |
| Δέκτης | Λαμβάνει τις εντολές των τηλεχειριστηρίων· στο SM τοποθετείται ένας δέκτης. | Τρέχον μοντέλο NICE OXIBD. Παλαιότερο συμβατό OXI μπορεί να παραμείνει στην υπάρχουσα διάταξη. OXILR είναι για ON3ELR. Κωδικοποίηση και κεραία. |
| Τηλεχειριστήριο | Τηλεχειρισμός ανάλογα με τον εγκατεστημένο δέκτη. | O-CODE / FloR ανάλογα με τον δέκτη: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Αμφίδρομο ON3EBD και DOMIW3C με OXIBD; LR ON3ELR με OXILR. |
| Κεραία | Βοηθά στη βελτίωση της εμβέλειας του τηλεχειριστηρίου. | Κεραία στον φάρο ELAC ή ABFKIT. Στο OXIBD, το ομοαξονικό καλώδιο συνδέεται στον δέκτη. |
| Πληκτρολόγιο | Εντολή με κωδικό, χωρίς τηλεχειριστήριο. | Ασύρματο EDSWG με δέκτη FloR; ενσύρματο EDSB μέσω BlueBUS σε συμβατή μονάδα ελέγχου. Δεν ισχύει για το MC200. |
| Διακόπτης με κλειδί | Εντολή με κλειδί από σταθερό σημείο. | EKS, EKSEU, EKSI, EKSIEU. Επαφή C–NO στην είσοδο εντολής χωρίς εξωτερική τάση. |
| Αναγνώστης καρτών | Χειρισμός με εκχωρημένη κάρτα ή μπρελόκ. | NICE ETPB μέσω BlueBUS· η μονάδα ελέγχου πρέπει να υποστηρίζει συσκευές ελέγχου BlueBUS. Δεν ισχύει για το MC200. |
| Ηλεκτρική κλειδαριά | Πρόσθετη ασφάλιση του φύλλου, συγχρονισμένη με το σύστημα ελέγχου. | PLA11 – οριζόντια, PLA10 – κατακόρυφη. Έξοδος ELS 12 V AC / μέγ. 15 VA; ακροδέκτες. |
| Επιμηκυμένος βραχίονας | Μεγαλύτερη εμβέλεια για διαφορετική γεωμετρία τοποθέτησης. | NICE HYA12; διαστάσεις τοποθέτησης. |
| Απασφάλιση από έξω | Χειροκίνητη πρόσβαση σε περίπτωση διακοπής ρεύματος, όταν δεν υπάρχει άλλη είσοδος. | Κουτί NICE KIO με συρματόσχοινο KA1, 6 m. Για κάθε απαιτούμενο μηχανισμό απασφάλισης χρειάζεται το αντίστοιχο σετ. |
| Χειρισμός μέσω Wi-Fi / GSM | Απομακρυσμένη εντολή μέσω επαφής χωρίς τάση. | Χειρισμός μέσω Wi-Fi Zamel ή Μονάδες GSM από τη γκάμα μας. Ελέγξτε την τροφοδοσία της μονάδας και συνδέστε μόνο την έξοδο NO χωρίς τάση στην είσοδο εντολής. |
| Προγραμματισμός και ενσωμάτωση | Εκτεταμένη ρύθμιση και διάγνωση. | NICE BiDi-WiFi για τον υποστηριζόμενο σύνδεσμο BusT4· δεν πρόκειται για συνηθισμένο ραδιοφωνικό δέκτη. BiDi-ZWave επιλέξτε ανάλογα με τη γενιά Opera που υποστηρίζεται· για υπάρχον R10, με βάση τη συμβατότητά του. |
FT210B δεν είναι κατάλληλα για MC800 ούτε για MC824H: απαιτούν διαφορετικές διευθύνσεις FT A / FT B / FT C. Επιλέξτε τα συμβατά φωτοκύτταρα που αναφέρονται παραπάνω.
Μεμονωμένος κινητήρας και μονάδα ελέγχου
Η προσφορά αφορά έναν κινητήρα HYPPO HY7005 με αρθρωτό βραχίονα. Ο μεμονωμένος κινητήρας δεν περιλαμβάνει κεντρική μονάδα ελέγχου. Για δίφυλλη αυλόπορτα χρειάζεστε δύο αντίστοιχους κινητήρες· δεν αυξάνουν το όριο για κάθε φύλλο. Επιλέξτε μονάδα ελέγχου, φωτοκύτταρα, φάρο, δέκτη και τηλεχειριστήρια ανάλογα με τη διαμόρφωση.
| Διαμόρφωση | Μονάδα ελέγχου | Σημαντική διαφορά |
|---|---|---|
| HY7005 | MC800 | 230 V AC, ενσωματωμένοι τερματικοί διακόπτες. Το MC200 αποτελεί επιλογή για έναν κινητήρα. |
Σε υπάρχουσα αυλόπορτα, ακολουθήστε τις οδηγίες για την εγκατεστημένη πλακέτα. Οι οδηγίες της τρέχουσας MC800 δεν ισχύουν για την παλιά A60, ενώ οι διαδικασίες της MC824HR30 δεν μεταφέρονται αυτόματα σε άλλη γενιά MC824H.
Εγκατάσταση αρθρωτού μηχανισμού κίνησης
Πριν από την εγκατάσταση
- Το φύλλο πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή. Ελέγξτε τους μεντεσέδες, την αντοχή του φύλλου και τη φέρουσα ικανότητα των σημείων στερέωσης.
- Τοποθετήστε σταθερά μηχανικά στοπ για το κλείσιμο και το άνοιγμα, ώστε να ορίζεται η διαδρομή και να γίνεται η εκμάθηση της μονάδας ελέγχου.
- Αφήστε ελεύθερο χώρο για το σώμα του κινητήρα, όλη την κίνηση του βραχίονα και τη λαβή απασφάλισης. Εντοπίστε τα σημεία σύνθλιψης και παγίδευσης και σχεδιάστε κατάλληλα μέτρα προστασίας.
- Στον στύλο τοποθετείται η φέρουσα πλάκα και στο φύλλο το μπροστινό στήριγμα. Καθοριστικά είναι οι διαστάσεις εγκατάστασης και η αντοχή του υποστρώματος.
Διαστάσεις εγκατάστασης A και B
Μετρήστε τις διαστάσεις A και B σύμφωνα με το σχέδιο. Ο πίνακας αφορά τον τυπικό αρθρωτό βραχίονα HY7005 και δείχνει τη γωνία ανοίγματος για συγκεκριμένο συνδυασμό διαστάσεων σε χιλιοστά.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Η γωνία καθορίζεται από τη γεωμετρία και δεν ρυθμίζεται αυθαίρετα από τη μονάδα ελέγχου. Πριν από την οριστική στερέωση, απασφαλίστε τον κινητήρα και ελέγξτε όλη τη διαδρομή του φύλλου και του βραχίονα. Τα στοπ πρέπει να εμποδίζουν την κίνηση έξω από την ασφαλή περιοχή.
Εκτεταμένος βραχίονας HYA12
Εκτεταμένος αρθρωτός βραχίονας NICE HYA12 προσφέρει μεγαλύτερη εμβέλεια. Το σχέδιο ορίζει επίσης τη διάσταση D. Οι μέγιστες τιμές A/B/D είναι όρια εγκατάστασης και όχι προτεινόμενες διαστάσεις στύλου. Μην εφαρμόζετε αυτόματα στον HYA12 τον πίνακα γωνιών του τυπικού βραχίονα.
| Διάσταση | Τυπικός βραχίονας | HYA12 |
|---|---|---|
| Μέγ. A | 150 mm | 400 mm |
| Μέγ. B | 350 mm | 450 mm |
| Μέγ. D | 450 mm | 800 mm |
Στερέωση της πλάκας και του στηρίγματος
- Καθορίστε αν η εγκατάσταση είναι αριστερή ή δεξιά όπως φαίνεται από το εσωτερικό του οικοπέδου. Το ίδιο μοντέλο προσαρμόζεται και στις δύο πλευρές με αλλαγή της θέσης της πλάκας και συναρμολόγηση του βραχίονα ανάλογα.
- Στερεώστε τη φέρουσα πλάκα A στο σταθερό υπόστρωμα του στύλου και το στήριγμα B σε σταθερό σημείο του φύλλου. Εδώ τα A/B δηλώνουν εξαρτήματα και όχι τις διαστάσεις εγκατάστασης του προηγούμενου πίνακα.
- Βιδώστε τον κινητήρα στην πλάκα. Διορθώστε μικρές αποκλίσεις ευθυγράμμισης χρησιμοποιώντας τις επιμήκεις οπές στερέωσης.
- Συναρμολογήστε τον βραχίονα για την πλευρά που επιλέξατε. Λιπάνετε τις βίδες πριν από τη συναρμολόγηση σύμφωνα με τις οδηγίες εγκατάστασης και τοποθετήστε τις ροδέλες και τα εξαρτήματα στερέωσης.
- Με τον κινητήρα απασφαλισμένο, ελέγξτε με το χέρι την κίνηση του φύλλου μέχρι τα στοπ· έπειτα σφίξτε οριστικά τα εξαρτήματα στερέωσης.
Αριστερή εγκατάσταση, όπως φαίνεται από μέσα:
Δεξιά εγκατάσταση, όπως φαίνεται από μέσα:
Κάλυμμα και προστασία του μηχανισμού
Μετά τη ρύθμιση, τοποθετήστε το κάλυμμα και τη λαβή απασφάλισης και στερεώστε τα με τις βίδες. Ελέγξτε τους στυπιοθλίπτες και ότι το κάλυμμα κλείνει σωστά. Δεν πρέπει να εισχωρεί νερό στον μηχανισμό κίνησης ή στον πίνακα ελέγχου· προστατεύστε τα καλώδια από τον βραχίονα και την κίνηση του φύλλου.
Χειροκίνητη απασφάλιση
- Σταματήστε τον αυτοματισμό, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί αυτόματα.
- Σύρετε το κάλυμμα της κλειδαριάς προς τα πάνω. Εισαγάγετε το κλειδί και περιστρέψτε το δεξιόστροφα.
- Περιστρέψτε τη λαβή απασφάλισης όπως φαίνεται στην εικόνα· στη συνέχεια μετακινήστε το φύλλο χειροκίνητα.
- Πριν από την αυτόματη λειτουργία, επαναφέρετε τον μηχανισμό στην ασφαλισμένη θέση, με τη λαβή κατακόρυφη. Βεβαιωθείτε ότι ο μηχανισμός μετάδοσης έχει ασφαλίσει, αφαιρέστε το κλειδί και κλείστε το κάλυμμα της κλειδαριάς.
Αν δεν υπάρχει άλλη είσοδος στο οικόπεδο, φροντίστε για την πρόσβαση ήδη από τη συναρμολόγηση: NICE KIO με συρματόσχοινο KA1 επιτρέπει τη χειροκίνητη απασφάλιση από έξω. Τοποθετήστε και δοκιμάστε το σύστημα πριν θέσετε την πύλη σε λειτουργία.
Καλωδίωση και ηλεκτρική σύνδεση
Περάστε και προστατεύστε την καλωδίωση δικτύου, τα καλώδια του κινητήρα και τα σήματα χαμηλής τάσης ανάλογα με την τάση και το περιβάλλον εγκατάστασης. Η παροχή προς τον πίνακα ελέγχου περιλαμβάνει L, N και PE· προστατεύστε την με κατάλληλη ασφάλεια και διάταξη πλήρους απομόνωσης. Στερεώστε τα καλώδια με στυπιοθλίπτες και ανακουφιστικά καταπόνησης.
| Κύκλωμα | Καλώδιο | Χρήση |
|---|---|---|
| Παροχή προς τον πίνακα ελέγχου | 3 × 1,5 mm² | Έως 30 m· L, N και PE. Για μεγαλύτερο μήκος παροχής, 3 × 2,5 mm² και προστατευτική γείωση στον αυτοματισμό σύμφωνα με το εγχειρίδιο του πίνακα ελέγχου. |
| Κινητήρας | 4 × 1,5 mm² | Έως 10 m· άνοιγμα, κοινός, κλείσιμο και προστατευτικός PE. |
| BlueBUS | 2 × 0,5 mm² | Έως 20 m· για μήκος από 20 m έως 40 m, χρησιμοποιήστε 2 × 1 mm². Χωρίς πολικότητα. |
| Φάρος | 2 × 1,5 mm² | Έως 20 m, δικτυακός FLASH. |
| Ηλεκτρική κλειδαριά | 2 × 1 mm² | Έως 10 m· έξοδος 12 V AC / μέγ. 15 VA. |
| Διακόπτης με κλειδί | 4 × 0,5 mm² | Έως 50 m· εναλλακτικά, δύο καλώδια 2 × 0,5 mm². |
| Κεραία | RG58 | Έως 20 m· συνιστάται μήκος μικρότερο από 5 m. |
Ο εγκαταστάτης πρέπει να ελέγξει τη διατομή και τη διαδρομή σύμφωνα με τα μήκη των καλωδίων και τις οδηγίες του εγκατεστημένου πίνακα ελέγχου.
Σύνδεση κινητήρα και πίνακα ελέγχου
Το HY7005 διαθέτει κινητήρα 230 V AC και ενσωματωμένους τερματικούς διακόπτες. Η παρακάτω διαδικασία για τον πίνακα ελέγχου αφορά τον MC800 με πλακέτα MCA5R30 και έξοδο OutSTB. Για τον MC200 ή τον παλαιότερο A60, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο. Η παλαιότερη πλακέτα MCA5 έχει διαφορετικές σημάνσεις και δεν πρέπει να συγχέεται με την MCA5R30.
| Αριστερός κινητήρας | Κλέμμα Open / Common / Close (άνοιγμα / κοινός / κλείσιμο). PE συνδέεται σε ξεχωριστό ακροδέκτη προστασίας. |
|---|---|
| Δεξιός κινητήρας | Σε σχέση με τον αριστερό κινητήρα, αντιστρέψτε τα Open και Close. Οι συνδέσεις Common και PE δεν αντιστρέφονται. |
| Ένα φύλλο | Για τον MC800, χρησιμοποιήστε το M2· το M1 μένει ελεύθερο. |
| Δύο φύλλα | Το M2 ανοίγει πρώτο, το M1 κλείνει πρώτο. |

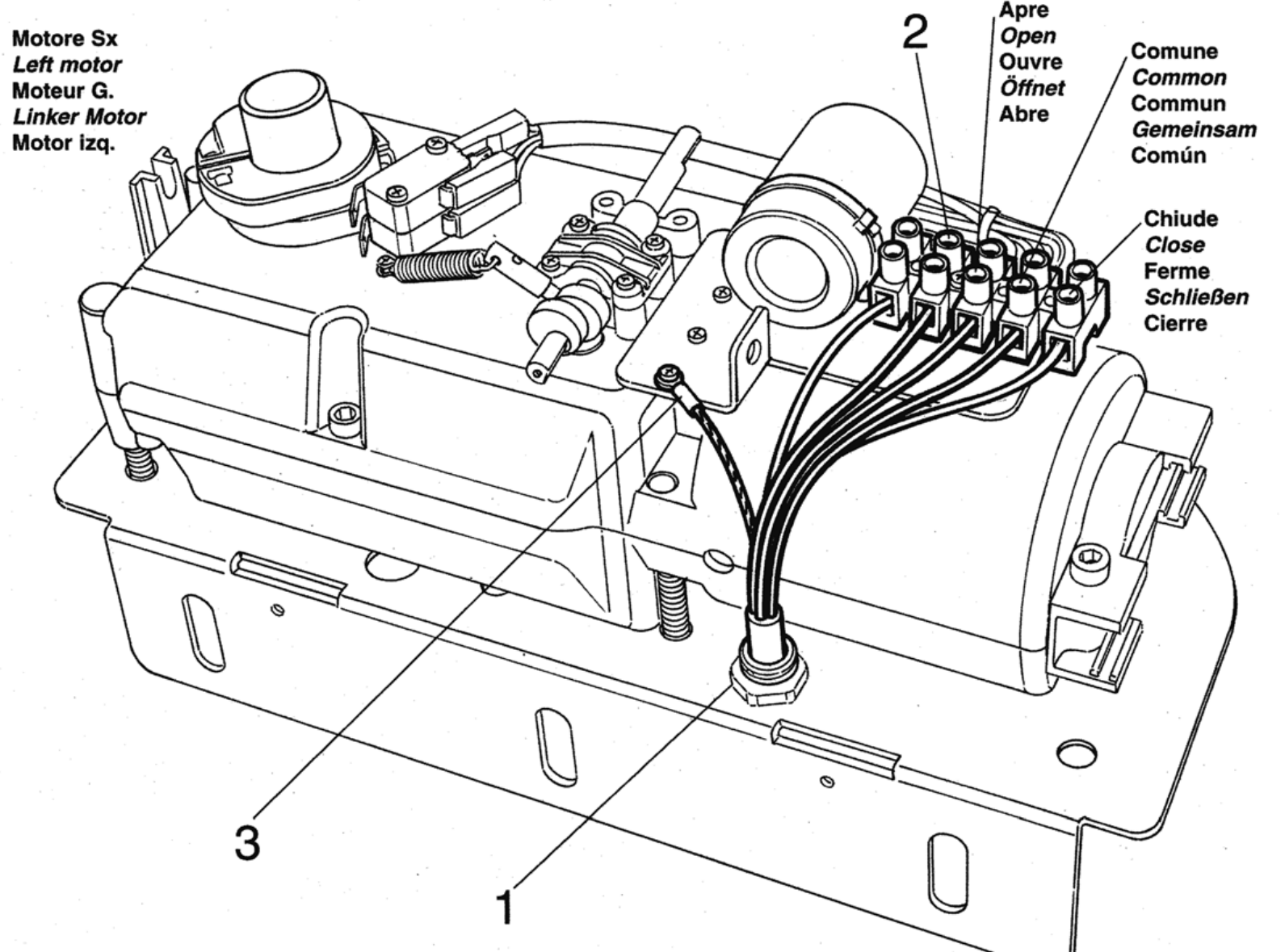

1 είναι στυπιοθλίπτης καλωδίου, 2 κλέμμα κινητήρα, 3 προστατευτική γείωση. Το κύκλωμα του κινητήρα εναλλασσόμενου ρεύματος δεν έχει πολικότητα DC +/−. Η ροπή ρυθμίζεται στον πίνακα ελέγχου.
MC800 – ακροδέκτες βοηθητικών συσκευών και πολικότητα
| 3 / 4 – τροφοδοσία | 3 = 0 V (−), 4 = Common +24 V DC (+), συνολικά μέγ. 200 mA για βοηθητικές συσκευές. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −· διακοπτόμενη τροφοδοσία για φωτοκύτταρα με ρελέ, μέγ. 4 W. Απενεργοποιείται σε κατάσταση αναμονής. Μην το συγχέετε με το OGI της παλαιότερης πλακέτας. |
| 6 / 7 – BlueBUS | Τροφοδοσία και δεδομένα μέσω δύο αγωγών· χωρίς πολικότητα +/−. |
| 1 / 2 – ELS | Ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA· χωρίς πολικότητα DC. |
| FLASH | Αυτοαναβοσβενόμενος φάρος 230 V AC, μέγ. 21 W· για παράδειγμα, ELAC. Μη συνδέετε εδώ τη χαμηλής τάσης συσκευή ELDC. |
| 4 / 13 – SbS | Άνευ δυναμικού NO επαφή μεταξύ Common 4 και SbS 13 για βηματική λειτουργία· η επαφή δεν έχει πολικότητα. |
| 4 / 14 και 4 / 15 | Χωρίς τάση NO επαφή για άνοιγμα (14) ή κλείσιμο (15). |
| 4 / 12 – STOP | Εκπαιδευμένη είσοδος ασφαλείας NO, NC ή 8,2 kΩ· οι επαφές δεν έχουν πολικότητα. |
| 8–11 – AUX | Τερματικοί διακόπτες: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2· LP σβηστή. Φωτοκύτταρα με ρελέ: 8 PHOTO, 9 PHOTO1, 10 PHOTO2· το 11 αλλάζει σε STOP· LP αναμμένη. Αυτές οι λειτουργίες AUX είναι αμοιβαία αποκλειόμενες. Οι αχρησιμοποίητες είσοδοι AUX παραμένουν ελεύθερες. |

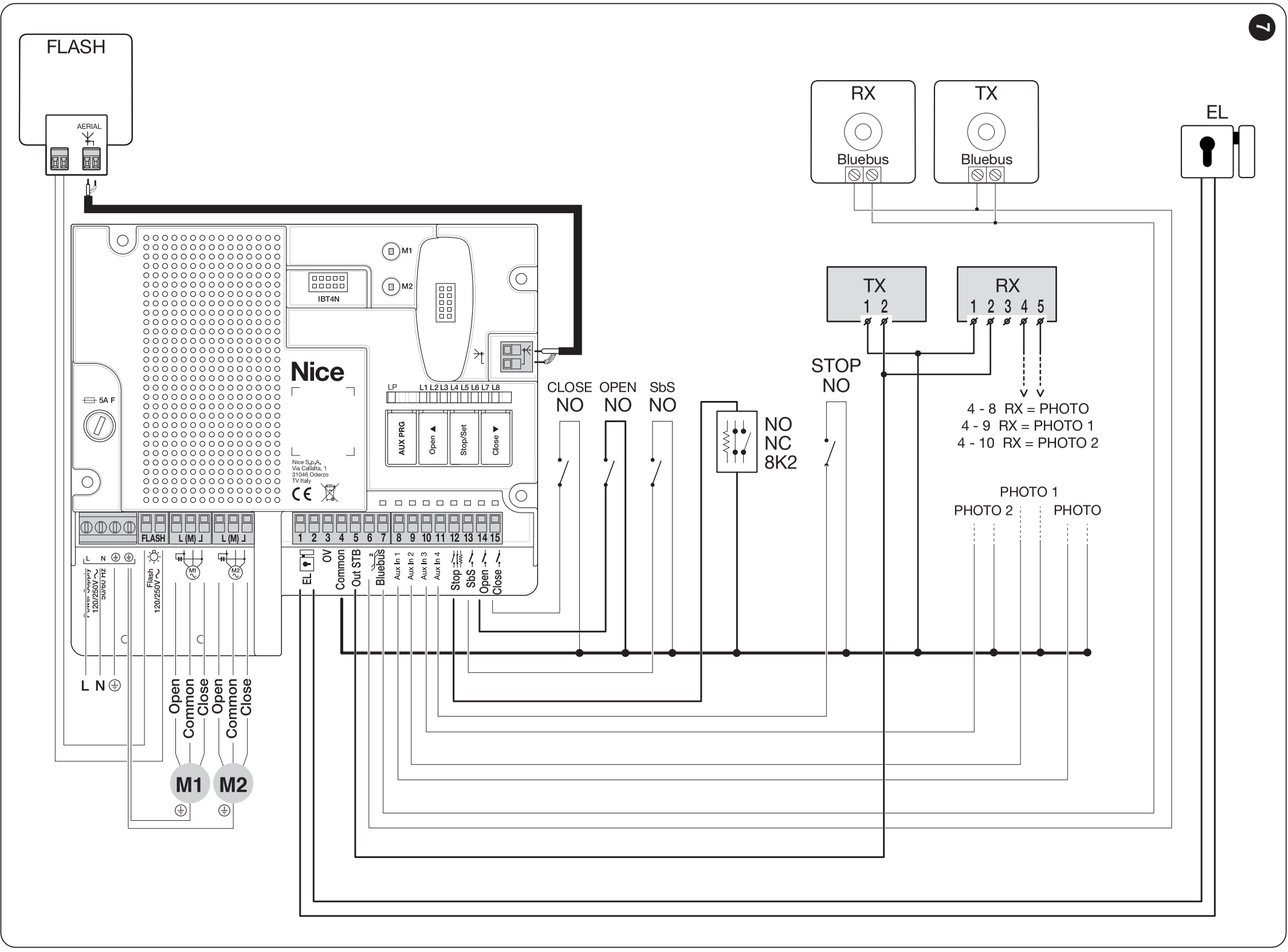

Το διάγραμμα δείχνει συνδυασμένη σύνδεση ρελέ και BlueBUS με ενεργοποιημένη τη λειτουργία Standby. Τροφοδοτήστε τους πομποδέκτες TX/RX με ρελέ από το OutSTB, όπως φαίνεται· για άλλη λειτουργία χρησιμοποιήστε το αντίστοιχο διάγραμμα του πίνακα ελέγχου. Οι μικροδιακόπτες HY7005 είναι ενσωματωμένοι στο κύκλωμα του κινητήρα. Μην οδηγείτε επαφές χωρίς τάση προς τις εισόδους AUX από την κλέμα Open/Common/Close. Ρύθμιση AUX.
Ρύθμιση τερματικών διακοπτών HY7005
- Αποσυνδέστε την τροφοδοσία, απασφαλίστε τον κινητήρα και μετακινήστε χειροκίνητα το φύλλο στην κλειστή θέση, μέχρι το μηχανικό στοπ.

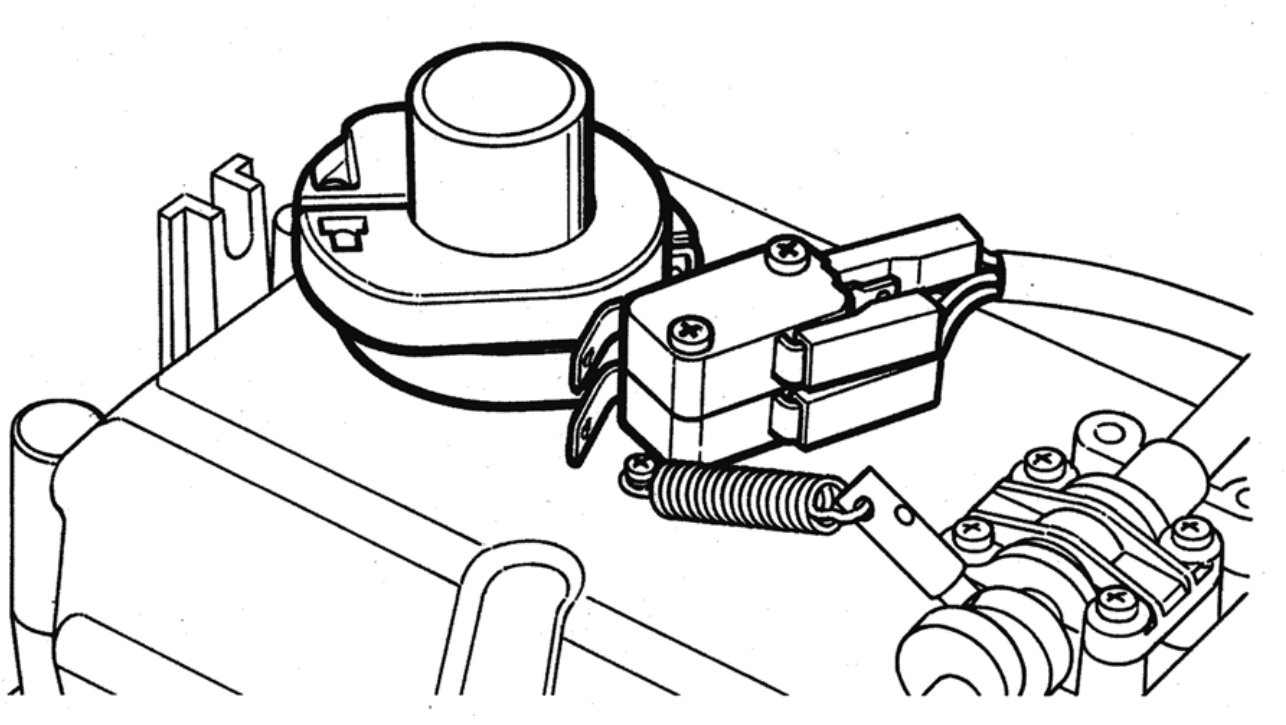

- Περιστρέψτε το αντίστοιχο έκκεντρο μέχρι να ακούσετε τον μικροδιακόπτη να ενεργοποιείται. Ρυθμίστε το δεύτερο έκκεντρο με το φύλλο ανοιχτό, για την αντίθετη κατεύθυνση.
- Επαναφέρετε τη λαβή στην κατακόρυφη, ασφαλισμένη θέση.
- Κατά τη δοκιμή υπό επίβλεψη, ελέγξτε την κατεύθυνση, τη διακοπή και την επαφή με τα στοπ. Πριν από οποιαδήποτε περαιτέρω ρύθμιση των έκκεντρων, αποσυνδέστε ξανά την τροφοδοσία.
- Μετά τη δοκιμή, αποσυνδέστε ξανά την τροφοδοσία. Μόνο τότε σφίξτε τις βίδες στερέωσης των έκκεντρων και τοποθετήστε το κάλυμμα.
Τα μηχανικά στοπ εξακολουθούν να είναι απαραίτητα. Η ρύθμιση των έκκεντρων στον κινητήρα είναι διαφορετική διαδικασία από την εκμάθηση διαδρομής στον MC800.
Φωτοκύτταρα και είσοδοι ασφαλείας
Τοποθετήστε τα φωτοκύτταρα σύμφωνα με την κίνηση των φύλλων και τους κινδύνους της πύλης. Ευθυγραμμίστε σωστά τα TX/RX. Η προστασία της διέλευσης δεν υποκαθιστά την προστασία των σημείων σύνθλιψης στον μεντεσέ και στον βραχίονα.
Ο MC800 υποστηρίζει τόσο φωτοκύτταρα BlueBUS όσο και φωτοκύτταρα με ρελέ, καθώς και τον συνδυασμό τους σύμφωνα με το σωστό διάγραμμα. Η λειτουργία AUX και η τροφοδοσία TX/RX πρέπει να αντιστοιχούν στη συνδεσμολογία και στη ρύθμιση Standby ή φωτοελέγχου. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB και F210B έχουν δύο αγωγούς χωρίς πολικότητα. Κάθε ζεύγος χρειάζεται σωστή και μοναδική διεύθυνση.
Με ρελέ EPM, EPMOR ή EPMA απαιτούν ρύθμιση AUX για φωτοκύτταρα με αναμμένη την LP. Επαφή RX C–NC συνδέεται μεταξύ του Common 4 και του 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Συνδέστε την τροφοδοσία και τον έλεγχο TX/RX σύμφωνα με τη λειτουργία, συμπεριλαμβανομένης της πολικότητας 3− / 4+ και του OutSTB 5+. Στα EPM, τόσο το TX όσο και το RX έχουν ακροδέκτη 1 = + και 2 = − για τροφοδοσία DC· το RX έχει 4 = COM και 5 = NC. Αυτοί οι αριθμοί δεν ισχύουν αυτόματα για άλλο μοντέλο φωτοκυττάρου. Δεν αρκεί να συνδέσετε την επαφή χωρίς τροφοδοσία και διαμόρφωση. Διαδικασία για φωτοκύτταρα με ρελέ.
Σε διάταξη με MC800 απαιτούνται ευαίσθητες ακμές ασφαλείας. Ο τύπος και η θέση τους πρέπει να καθοριστούν από τον εγκαταστάτη, ώστε η διάταξη να περάσει τη δοκιμή πρόσκρουσης σε όλες τις συνθήκες λειτουργίας. Σύνδεση ακμής στην είσοδο ασφαλείας STOP.
Ελέγξτε κάθε ζεύγος κατά το άνοιγμα και το κλείσιμο, το STOP και όλες τις τοποθετημένες ευαίσθητες ακμές. Μην παρακάμπτετε στοιχείο ασφαλείας με γεφύρωση για να θέσετε την πύλη σε λειτουργία.
Πρώτη εκκίνηση και εκμάθηση
Τα βήματα εκτελούνται από τον εγκαταστάτη μετά τον μηχανικό και ηλεκτρικό έλεγχο. Ασφαλίστε τον κινητήρα σε αυτόματη λειτουργία και ελέγξτε τα στοπ, την ελεύθερη διαδρομή και τα M1/M2. Κατά την πρώτη κίνηση, να είστε έτοιμοι να σταματήσετε την πύλη.
Ρυθμίστε τους τερματικούς διακόπτες HY7005. Πριν από την εκμάθηση, ελέγξτε ότι η δύναμη στον MC800 είναι κατάλληλη, με παράμετρο επιπέδου II/L6. Ο HY7005 είναι ηλεκτρομηχανικός· η λειτουργία διατήρησης πίεσης υδραυλικών κινητήρων δεν ενεργοποιείται γι’ αυτόν.
Μετά την ενεργοποίηση της τροφοδοσίας, το BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο, οι λυχνίες LED των συνδεδεμένων φωτοκυττάρων BlueBUS TX/RX πρέπει να αναβοσβήνουν και ο φάρος FLASH πρέπει να είναι σβηστός. Αν κάποιος έλεγχος αποτύχει, αποσυνδέστε την τροφοδοσία και οποιαδήποτε εφεδρική πηγή και ελέγξτε τη συνδεσμολογία πριν συνεχίσετε.
1. Αναγνώριση συσκευών

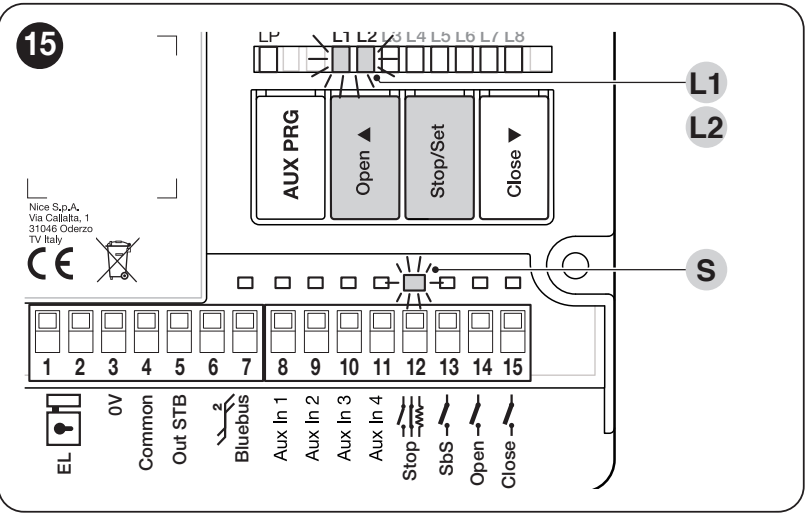

- Κρατήστε πατημένα ταυτόχρονα τα Open ▲ + Stop/Set.
- Αφήστε και τα δύο πλήκτρα όταν οι L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 3 δευτερόλεπτα.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Επιτυχία: το STOP ανάβει, οι λυχνίες L1/L2 σβήνουν. Οι L3/L4 μπορεί να αναβοσβήνουν ως ένδειξη ότι απαιτείται εκμάθηση θέσεων.
Επαναλάβετε μετά την προσθήκη ή την αφαίρεση συσκευής BlueBUS/STOP. Εκτελέστε επίσης την εκμάθηση χωρίς συνδεδεμένα εξαρτήματα.
2. Αυτόματη εκμάθηση θέσεων
- Κρατήστε πατημένα ταυτόχρονα τα Stop/Set + Close ▼.
- Αφήστε τα πλήκτρα όταν οι L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 3 δευτερόλεπτα.
- Παρακολουθήστε: Κλείσιμο M1, κλείσιμο M2, άνοιγμα M2, άνοιγμα M1, κλείσιμο M1 και κλείσιμο M2· κάθε φορά μέχρι το αντίστοιχο στοπ. Με έναν κινητήρα, κινείται μόνο ο M2.
- Η επιτυχία επιβεβαιώνεται όταν σβήσει L3/L4.
Αν κάποιος κινητήρας κατά τις πρώτες κινήσεις κλεισίματος ανοίγει αντί να κλείνει, διακόψτε τη διαδικασία εκμάθησης με το κουμπί Open ▲ ή Close ▼. Αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική παροχή και διορθώστε τη φορά του αντίστοιχου κινητήρα: αντιστρέψτε τα Open και Close· τα Common και η προστατευτική γείωση PE παραμένουν στους ακροδέκτες τους. Αν η σειρά είναι λανθασμένη, διορθώστε τα M1/M2. Ξεκινήστε ξανά την εκμάθηση από την αρχή. Η ενεργοποίηση του φωτοκύτταρου ή του STOP διακόπτει τη διαδικασία και η λυχνία L1 αναβοσβήνει· αντιμετωπίστε την αιτία και επαναλάβετε την εκμάθηση.
3. Δοκιμές και παράδοση
Δοκιμάστε πλήρη ανοίγματα και κλεισίματα, τερματισμούς, επιβραδύνσεις, επικάλυψη των φύλλων και απασφάλιση. Ελέγξτε κάθε στοιχείο ασφαλείας, τη διακοπή και την αλλαγή κατεύθυνσης μετά από εμπόδιο. Ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις και να αξιολογήσει ολόκληρο το σύστημα. Μην ρυθμίζετε μεγάλη δύναμη ως υποκατάστατο της επισκευής μιας πύλης που κολλάει. Ο χρήστης πρέπει να λάβει το εγχειρίδιο και να γνωρίζει πώς να απασφαλίζει με ασφάλεια τον μηχανισμό κίνησης.
Χειροκίνητη και συνδυασμένη εκμάθηση: αναλυτική διαδικασία για τη μονάδα ελέγχου. Η συνδυασμένη εκμάθηση πρέπει να προηγείται από αυτόματη εκμάθηση.
Ρυθμίσεις και τηλεχειριστήρια
Ρυθμίστε το αυτόματο κλείσιμο, τον χρόνο παύσης, τη λειτουργία βήμα προς βήμα, την επιβράδυνση και τη δύναμη ανάλογα με την πύλη. Μετά από αλλαγή της δύναμης ή των λειτουργιών ασφαλείας, επαναλάβετε τις δοκιμές. Οι πλήρεις τιμές, οι ενδείξεις LED και οι εργοστασιακές ρυθμίσεις βρίσκονται στους πίνακες προγραμματισμού της μονάδας ελέγχου.
Δέκτης, τηλεχειριστήριο και κεραία
Ο μεμονωμένος κινητήρας δεν διαθέτει ενσωματωμένο ραδιοφωνικό δέκτη. Στη μονάδα ελέγχου εγκαθίσταται δέκτης SM. NICE OXIBD υποστηρίζει επίσης αμφίδρομα ON3EBD; OXILR χρησιμοποιήστε με ON3ELR. Σε παλαιότερο OXI επιλέξτε πομπούς ανάλογα με τον αποθηκευμένο κωδικοποιητή. Η ίδια συχνότητα από μόνη της δεν εγγυάται συμβατότητα.
Συνδέστε το ομοαξονικό καλώδιο σύμφωνα με τον δέκτη: για το OXIBD απευθείας στον δέκτη, για το OXI σύμφωνα με το διάγραμμα της μονάδας ελέγχου. Σύζευξη και διαγραφή τηλεχειριστηρίων. Η διαγραφή της μνήμης ραδιοσυχνοτήτων δεν είναι επαναφορά της πλακέτας ούτε εκμάθηση θέσεων.
Τι να ελέγξετε σε περίπτωση βλάβης
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Η πύλη δεν κινείται | Τροφοδοσία, ασφάλιση της απασφάλισης και STOP. Η αντιμετώπιση βλάβης τροφοδοσίας ή ασφαλειών πρέπει να γίνεται από τεχνικό, με την τροφοδοσία αποσυνδεδεμένη. |
| Ο κινητήρας λειτουργεί, αλλά το φύλλο μένει ακίνητο | Ασφάλιση του μηχανισμού μετάδοσης και στερέωση του βραχίονα· επαναφέρετε την απασφάλιση στην ασφαλισμένη θέση. |
| Η πύλη σταματά ή κινείται προς τα πίσω | Ελέγξτε πρώτα τη χειροκίνητη κίνηση και τον χώρο του βραχίονα και, στη συνέχεια, τα φωτοκύτταρα, το STOP και τους τερματισμούς. Μην αυξάνετε τη δύναμη χωρίς να εντοπίσετε την αιτία. |
| Η εκμάθηση δεν ολοκληρώνεται | Σειρά και φορά των κινητήρων, τερματισμοί και συστήματα προστασίας. Στο HY7005 ελέγξτε επίσης τους έκκεντρους των τερματικών διακοπτών. |
| Το τηλεχειριστήριο δεν λειτουργεί, αλλά το κουμπί λειτουργεί | Μπαταρία, κωδικοποίηση, αποθήκευση του πομπού στον δέκτη και κεραία. |
| Βλάβη μετά από αλλαγή φωτοκυττάρων | Διευθύνσεις και καλώδια και, στη συνέχεια, επαναλάβετε την αναγνώριση των συσκευών. |
Αριθμός αναλαμπών του φάρου και των LED: διάγνωση και επισκευές. Καταγράψτε τις ρυθμίσεις πριν από την επαναφορά. Η επαναφορά της πλακέτας, η διαγραφή του δέκτη και η νέα εκμάθηση είναι διαφορετικές διαδικασίες· ακολουθήστε το εγχειρίδιο της εγκατεστημένης μονάδας.
Έλεγχος και συντήρηση
Τουλάχιστον κάθε έξι μήνες, αναθέτετε τον έλεγχο ολόκληρου του συστήματος· σε περίπτωση εντατικής χρήσης ή απαιτητικών περιβαλλοντικών συνθηκών, ελέγχετε συχνότερα σύμφωνα με το πρόγραμμα συντήρησης. Ελέγξτε τους μεντεσέδες, τις στερεώσεις, τον τζόγο του βραχίονα, τους τερματισμούς, την απασφάλιση, τους στυπιοθλίπτες και τα καλώδια. Δοκιμάστε τα φωτοκύτταρα και το STOP και καταγράψτε τον έλεγχο.
Κατά την κίνηση, παραμένετε μακριά από την τροχιά του φύλλου και του αρθρωτού βραχίονα. Μην αφήνετε τα παιδιά να παίζουν κοντά στην πύλη και φυλάσσετε τα τηλεχειριστήρια μακριά από αυτά. Διατηρείτε ελεύθερο τον χώρο της πύλης. Καθαρίζετε τις επιφάνειες και τα παράθυρα των φωτοκυττάρων χωρίς επιθετικά καθαριστικά. Μην ξεπλένετε τον κινητήρα με νερό υπό πίεση. Αναθέτετε τις εργασίες στον μηχανισμό, στα ηλεκτρικά κυκλώματα και στις ρυθμίσεις ασφαλείας σε τεχνικό. Σε περίπτωση ζημιάς στον βραχίονα, ασυνήθιστου θορύβου ή αυτόματης κίνησης, θέστε τον αυτοματισμό εκτός λειτουργίας και φροντίστε για την επισκευή του.
Τεχνικά χαρακτηριστικά NICE HYPPO HY7005
| Τύπος | Ηλεκτρομηχανικός μη αναστρέψιμος μηχανισμός κίνησης με αρθρωτό βραχίονα για ένα φύλλο. |
|---|---|
| Κινητήρας | 230 V AC / 50 Hz |
| Ρεύμα | 1,2 A |
| Ισχύς εισόδου | 258 W |
| Ροπή | 400 Nm |
| Ταχύτητα περιστροφής | 1,7 στροφές/λεπτό |
| Κύκλος λειτουργίας | 30 % |
| Ανίχνευση θέσης | Τερματικοί διακόπτες ανοίγματος και κλεισίματος |
| Βαθμός προστασίας | IP43 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Διαστάσεις | 350 × 165 × 242 mm (πλάτος × βάθος × συνολικό ύψος) |
| Βάρος | 13 kg |
| Όρια φύλλου | Έως 3 m· ανατρέξτε στο διάγραμμα ορίων. |
Το συνολικό ύψος των 242 mm περιλαμβάνει την πλάκα κάτω από το σώμα του μηχανισμού κίνησης· το κάλυμμα έχει ύψος 152 mm στο σχέδιο.
