NICE Hyppo 7100 HY7124 - μηχανισμός κίνησης για δίφυλλες αναδιπλούμενες αυλόπορτες
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
472,19 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος NICE Hyppo 7100 HY7124 - μηχανισμός κίνησης για δίφυλλες αναδιπλούμενες αυλόπορτες
Προσοχή!
Σε μηχανισμό ανοιγόμενης αυλόπορτας NICE Hyppo HY7124 με μονάδα ελέγχου έκδοσης R30 (MC842HR30) για τη σύνδεση εφεδρικής τροφοδοσίας PS124 ή PS324 είναι απαραίτητη η χρήση αντάπτορα καλωδίου CABLA11.
NICE HYPPO HY7124 – μηχανισμός κίνησης πτυσσόμενης πύλης
NICE HYPPO HY7124 είναι ένας αυτόνομος ηλεκτρομηχανικός κινητήρας με τηλεσκοπικό βραχίονα για πτυσσόμενη πύλη. Ο κινητήρας λειτουργεί με 24 V DC και είναι αυτοασφαλιζόμενος. Χρειάζεται ξεχωριστή μονάδα ελέγχου, τροφοδοσία και συστήματα ασφαλείας. Σε περίπτωση διακοπής ρεύματος, μπορεί να απασφαλιστεί με κλειδί.
Πότε να επιλέξετε αυτόν τον μηχανισμό κίνησης
Το HY7124 προορίζεται για πτυσσόμενη κατασκευή με τηλεσκοπικό βραχίονα. Πριν από την επιλογή, πρέπει να γνωρίζετε τις διαστάσεις και το βάρος κάθε τμήματος, τη θέση των κατακόρυφων μεντεσέδων, την αντίσταση στην κίνηση, τον χώρο που απαιτείται για την πτύξη και τον τρόπο στερέωσης του κινητήρα.
| Μήκος τμήματος πτυσσόμενης πύλης | Έως 1 500 mm ανά τμήμα, σύμφωνα με το σχέδιο εγκατάστασης. |
|---|---|
| Βάρος και μήκος | Το ανώτατο όριο βάρους είναι 200 kg, αλλά το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος. Για μήκος 1,5 m, η καμπύλη είναι κάτω από τα 150 kg. |
| Κύκλος λειτουργίας | 80 %· η καταλληλότητα για τη συγκεκριμένη ένταση λειτουργίας πρέπει να αξιολογηθεί με βάση ολόκληρο το σύστημα. |
Τα 1,5 m και τα 200 kg δεν αποτελούν ταυτόχρονα επιτρεπόμενο συνδυασμό. Στο γράφημα, ο οριζόντιος άξονας δείχνει το μήκος του τμήματος σε μέτρα και ο κατακόρυφος άξονας το βάρος σε κιλά· η περιοχή πάνω από την καμπύλη, με την ένδειξη «Όχι», δεν επιτρέπεται. Η τιμή δεν δηλώνει τη φέρουσα ικανότητα ολόκληρου του ανοίγματος ούτε το συνολικό βάρος όλων των τμημάτων. Σε περίπτωση συμπαγούς πλήρωσης και ανέμου, ο εγκαταστάτης πρέπει να αξιολογήσει το φορτίο ολόκληρης της πύλης. Το ποσοστό του κύκλου λειτουργίας δεν αντιστοιχεί στον αριθμό ανοιγμάτων ανά ώρα.
Πώς λειτουργεί η πτυσσόμενη πύλη
Στη διάταξη που απεικονίζεται, ένας κινητήρας κινεί ένα ζεύγος πτυσσόμενων τμημάτων. Ο κινητήρας στερεώνεται στο πρώτο τμήμα του ζεύγους· ο τηλεσκοπικός βραχίονας συνδέει τον μηχανισμό με το δεύτερο τμήμα. Για πύλη με δύο πτυσσόμενα φύλλα απαιτούνται δύο κινητήρες και συμβατή κοινή μονάδα ελέγχου. Επομένως, μην συγχέετε τον αριθμό των τμημάτων με τον αριθμό των κινητήρων.
Στο σχέδιο:
- 1 – στύλος φωτοκυττάρου
- 2 – φωτοκύτταρο
- 3 – κλειδοδιακόπτης ή πληκτρολόγιο
- 4 – κεντρική μονάδα ελέγχου
- 5 – φάρος
- 6 – κεραία
- 7 – κινητήρας HYPPO
- 8 – τροφοδοσία
- 9 – απασφάλιση.
Το σχέδιο δείχνει την αρχή λειτουργίας του συστήματος· τα παρελκόμενα επιλέγονται ανάλογα με την εγκατεστημένη μονάδα ελέγχου.
Αυτόνομος κινητήρας και μονάδα ελέγχου
Αυτή η σελίδα αφορά τον αυτόνομο κινητήρα HY7124 με τηλεσκοπικό βραχίονα. Η κεντρική μονάδα ελέγχου δεν είναι ενσωματωμένη στον κινητήρα. Η κεντρική μονάδα ελέγχου, τα συστήματα ασφαλείας, ο δέκτης και τα τηλεχειριστήρια πρέπει να επιλεγούν ανάλογα με το συγκεκριμένο σύστημα. Πριν από την παραγγελία, επιβεβαιώστε τη διαθεσιμότητα και τον παρεχόμενο εξοπλισμό.
| Μοντέλο | Κινητήρας και αισθητήρας | Συμβατή τρέχουσα μονάδα ελέγχου |
|---|---|---|
| HYPPO HY7124 | 24 V DC· μαγνητικός κωδικοποιητής. | MC824HR30 / MCA1R30 |
Οι παρακάτω οδηγίες σύνδεσης και πρώτης εκκίνησης αφορούν τις μονάδες MC824HR30 / MCA1R30. Σε υφιστάμενη εγκατάσταση αυτοματισμού, χρησιμοποιείτε πάντα το εγχειρίδιο της πλακέτας που είναι πράγματι εγκατεστημένη. Η τάση του κινητήρα και η παροχή δικτύου της κεντρικής μονάδας αποτελούν διαφορετικά κυκλώματα.
Για τις παλαιότερες μονάδες MC824H/MC824HR10, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο. Η τρέχουσα μονάδα MC824HR30 έχει δικές της διαδικασίες και απαιτήσεις για την εφεδρική τροφοδοσία. Η MC824L δεν υποκαθιστά τη μονάδα για τον κινητήρα HY7124 με κωδικοποιητή.
Εγκατάσταση τηλεσκοπικού μηχανισμού κίνησης
Η εγκατάσταση, η ηλεκτρική συνδεσμολογία και οι δοκιμές ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την παροχή δικτύου και τυχόν εφεδρική τροφοδοσία και ασφαλίστε τα τμήματα της πύλης ώστε να μην κινηθούν απρόσμενα.
- Ελέγξτε την αντοχή των δύο τμημάτων και των μεντεσέδων. Ολόκληρο το ζεύγος πτυσσόμενων τμημάτων πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή, χωρίς εμπλοκές ή υπερβολικό τζόγο.
- Τοποθετήστε σταθερά μηχανικά στοπ για το κλείσιμο και το άνοιγμα, κατάλληλα για την επιλεγμένη κατασκευή και τη διαδικασία εκμάθησης της κεντρικής μονάδας.
- Ελέγξτε τα σημεία σύνθλιψης στον ακραίο και στον κεντρικό μεντεσέ, ανάμεσα στα τμήματα κατά την πτύξη και γύρω από τον τηλεσκοπικό βραχίονα. Η τοποθέτηση των προστατευτικών πρέπει να λαμβάνει υπόψη ολόκληρη την κίνηση της πύλης.
- Ο κινητήρας, ο βραχίονας, τα καλώδια και ο μηχανισμός απασφάλισης δεν πρέπει να χτυπούν στο πλαίσιο, στον τοίχο ή στο άλλο τμήμα. Στερεώστε τα σε φέρον τμήμα της κατασκευής.
Διαστάσεις πτυσσόμενων τμημάτων και στερέωσης
| Και τα δύο επισημασμένα τμήματα | Το καθένα έως 1 500 mm· αυτή η διάσταση δεν είναι το επιτρεπόμενο μήκος ενός ενιαίου σταθερού φύλλου. |
|---|---|
| Διάσταση στον κεντρικό μεντεσέ, στην πλευρά του κινητήρα | Μέγ. 200 mm, στη θέση που υποδεικνύεται στο σχέδιο. |
| Διάσταση στη στερέωση του τηλεσκοπικού βραχίονα | Ελάχ. 150 mm, στη θέση που υποδεικνύεται στο σχέδιο. |
Οι τιμές 200 και 150 mm αντιστοιχούν σε συγκεκριμένα σημεία του σχεδίου. Δεν αφορούν τη διατομή του στύλου ούτε αποτελούν καθολική απόσταση του κινητήρα από την άκρη. Κατά την εγκατάσταση, τηρείτε τη γεωμετρία του τηλεσκοπικού βραχίονα και των πτυσσόμενων τμημάτων όπως απεικονίζεται.
Πλάκα στήριξης και τηλεσκοπικός βραχίονας
- Καθορίστε αν η εγκατάσταση θα γίνει αριστερά ή δεξιά από την εσωτερική πλευρά. Πριν από τη στερέωση, ελέγξτε ολόκληρη την κίνηση και των δύο φύλλων.
- Την πλάκα στήριξης του μοτέρ A και το μπροστινό στήριγμα B τοποθετήστε τα σύμφωνα με το σχέδιο της πτυσσόμενης πύλης. Τα A/B εδώ υποδεικνύουν τα εξαρτήματα στερέωσης και όχι τις διαστάσεις του πίνακα του αρθρωτού βραχίονα.
- Βιδώστε το μοτέρ στην πλάκα στήριξης. Για προσαρμογή στην πλευρά τοποθέτησης, η πλάκα μπορεί να περιστραφεί κατά 180° σύμφωνα με το σχέδιο εγκατάστασης.
- Συναρμολογήστε τον τηλεσκοπικό βραχίονα με τις ροδέλες και τα εξαρτήματα στερέωσης σύμφωνα με το σχέδιο. Λιπάνετε τις βίδες πριν από τη συναρμολόγηση, σύμφωνα με τις οδηγίες.
- Με το μοτέρ απασφαλισμένο, ελέγξτε χειροκίνητα ολόκληρη τη διαδρομή. Διορθώστε μικρές αποκλίσεις ευθυγράμμισης στις επιμήκεις οπές και, στη συνέχεια, σφίξτε οριστικά τα εξαρτήματα στερέωσης.
Κάλυμμα και καλώδια
Η καλωδίωση προς το μοτέρ στο κινητό φύλλο πρέπει να παραμένει προστατευμένη ακόμη και όταν η γκαραζόπορτα είναι πλήρως διπλωμένη. Αφήστε το απαραίτητο περιθώριο στο καλώδιο και εξασφαλίστε ανακούφιση τάσης· το καλώδιο δεν πρέπει να πιαστεί στον μεντεσέ ή στον βραχίονα. Αφού ολοκληρώσετε τις ρυθμίσεις, στερεώστε το κάλυμμα και τη λαβή και ελέγξτε τους στυπιοθλίπτες.
Χειροκίνητη απασφάλιση
- Διακόψτε τη λειτουργία του αυτοματισμού, αποσυνδέστε την τροφοδοσία και ασφαλίστε τα πτυσσόμενα φύλλα ώστε να μην κινηθούν απροσδόκητα.
- Σύρετε το κάλυμμα της κλειδαριάς προς τα πάνω, εισαγάγετε το κλειδί και περιστρέψτε το δεξιόστροφα.
- Περιστρέψτε τη λαβή όπως φαίνεται στην εικόνα και, στη συνέχεια, κινήστε τη γκαραζόπορτα χειροκίνητα. Κρατήστε τα χέρια σας μακριά από τους μεντεσέδες και το διάκενο ανάμεσα στα φύλλα που διπλώνουν.
- Πριν από την αυτόματη λειτουργία, επαναφέρετε τη λαβή στην κατακόρυφη θέση ασφάλισης, βεβαιωθείτε ότι έχει ασφαλίσει το κιβώτιο μετάδοσης, αφαιρέστε το κλειδί και κλείστε το κάλυμμα της κλειδαριάς.
Αν δεν υπάρχει άλλη είσοδος, προβλέψτε δυνατότητα απασφάλισης από έξω ήδη κατά την εγκατάσταση. NICE KIO με το συρματόσχοινο KA1 επιλέξτε τα ανάλογα με τη συγκεκριμένη εγκατάσταση· πριν από την παράδοση, πρέπει να δοκιμαστεί η λειτουργία ολόκληρου του συνόλου.
Παρελκόμενα για την επιλεγμένη μονάδα ελέγχου
Το μοτέρ από μόνο του δεν υποκαθιστά τη μονάδα ελέγχου ούτε τα στοιχεία ασφαλείας. Η τοποθέτηση των φωτοκυττάρων και των ακμών ασφαλείας πρέπει να λαμβάνει υπόψη και το δίπλωμα των φύλλων και τον χώρο ανάμεσά τους.
| Στοιχείο | Επιλογή | Σημεία προσοχής |
|---|---|---|
| Μονάδα ελέγχου | MC824HR30 | Αυτόνομος έλεγχος ενός ή δύο μοτέρ· επιλέξτε με βάση την τάση και την ανίχνευση θέσης. |
| Φωτοκύτταρα | EPMB | BlueBUS χωρίς πολικότητα· τα φωτοκύτταρα με ρελέ EPM χρησιμοποιούνται μόνο με υποστηριζόμενη συνδεσμολογία της μονάδας ελέγχου. |
| Φάρος | ELDC | FLASH 12 V DC στην MC824HR30. |
| Εφεδρική τροφοδοσία | PSS324; CABLA11 | Για την MC824HR30, χρησιμοποιήστε την τρέχουσα PSS324· η παλαιότερη PS324 απαιτεί CABLA11 και Standby OFF. |
| Δέκτης και τηλεχειριστήρια | OXIBD, MYGO4 | Δέκτης για υποδοχή SM· το τηλεχειριστήριο πρέπει να είναι συμβατό με την κωδικοποίηση του δέκτη. |
| Διακόπτης με κλειδί | EKS | Επαφή χωρίς τάση C–NO στην είσοδο εντολής· μην εφαρμόζετε εξωτερική τάση. |
| Ηλεκτρική κλειδαριά | PLA10, PLA11 | Για κατάλληλη κατασκευή ασφάλισης· έξοδος ELS 12 V AC, μέγ. 15 VA. |
| Απασφάλιση από έξω | KIO + KA1 | Πρόσβαση στη χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος. |
Καλωδίωση και ηλεκτρική σύνδεση
Περάστε και προστατέψτε την καλωδίωση δικτύου, τα καλώδια του μοτέρ και τα σήματα χαμηλής τάσης ανάλογα με την τάση και το περιβάλλον. Η τροφοδοσία της μονάδας ελέγχου περιλαμβάνει L, N και PE· προστατέψτε την με κατάλληλη ασφάλεια και διάταξη πλήρους αποσύνδεσης. Ασφαλίστε τα καλώδια με στυπιοθλίπτες και ανακούφιση τάσης.
| Κύκλωμα | Καλώδιο | Χρήση |
|---|---|---|
| Τροφοδοσία μονάδας ελέγχου | 3 × 1,5 mm² | Έως 30 m· L, N και PE. Για μεγαλύτερο μήκος τροφοδοσίας, χρησιμοποιήστε 3 × 2,5 mm² και προστατευτική γείωση στον αυτοματισμό σύμφωνα με τις οδηγίες της μονάδας ελέγχου. |
| Μοτέρ | 3 × 1,5 mm² | Έως 10 m· δύο αγωγοί τροφοδοσίας του μοτέρ και προστατευτικός αγωγός PE. |
| Κωδικοποιητής | 2 × 1 mm² | Έως 10 m, χωρίς πολικότητα· αντιστοιχεί στο συγκεκριμένο μοτέρ. |
| BlueBUS | 2 × 0,5 mm² | Έως 20 m· για μήκος άνω των 20 m και έως 40 m, χρησιμοποιήστε 2 × 1 mm². |
| Φάρος | 2 × 0,5 mm² | Έως 20 m, χαμηλής τάσης FLASH. |
| Ηλεκτρική κλειδαριά | 2 × 1 mm² | Έως 10 m· έξοδος 12 V AC / μέγ. 15 VA. |
| Διακόπτης με κλειδί | 4 × 0,5 mm² | Έως 50 m· εναλλακτικά, δύο καλώδια 2 × 0,5 mm². |
| Κεραία | RG58 | Έως 20 m· συνιστάται μήκος μικρότερο από 5 m. |
Ο εγκαταστάτης πρέπει να ελέγξει τη διατομή και τη διαδρομή με βάση τα μήκη των καλωδίων και τις οδηγίες της εγκατεστημένης μονάδας ελέγχου.

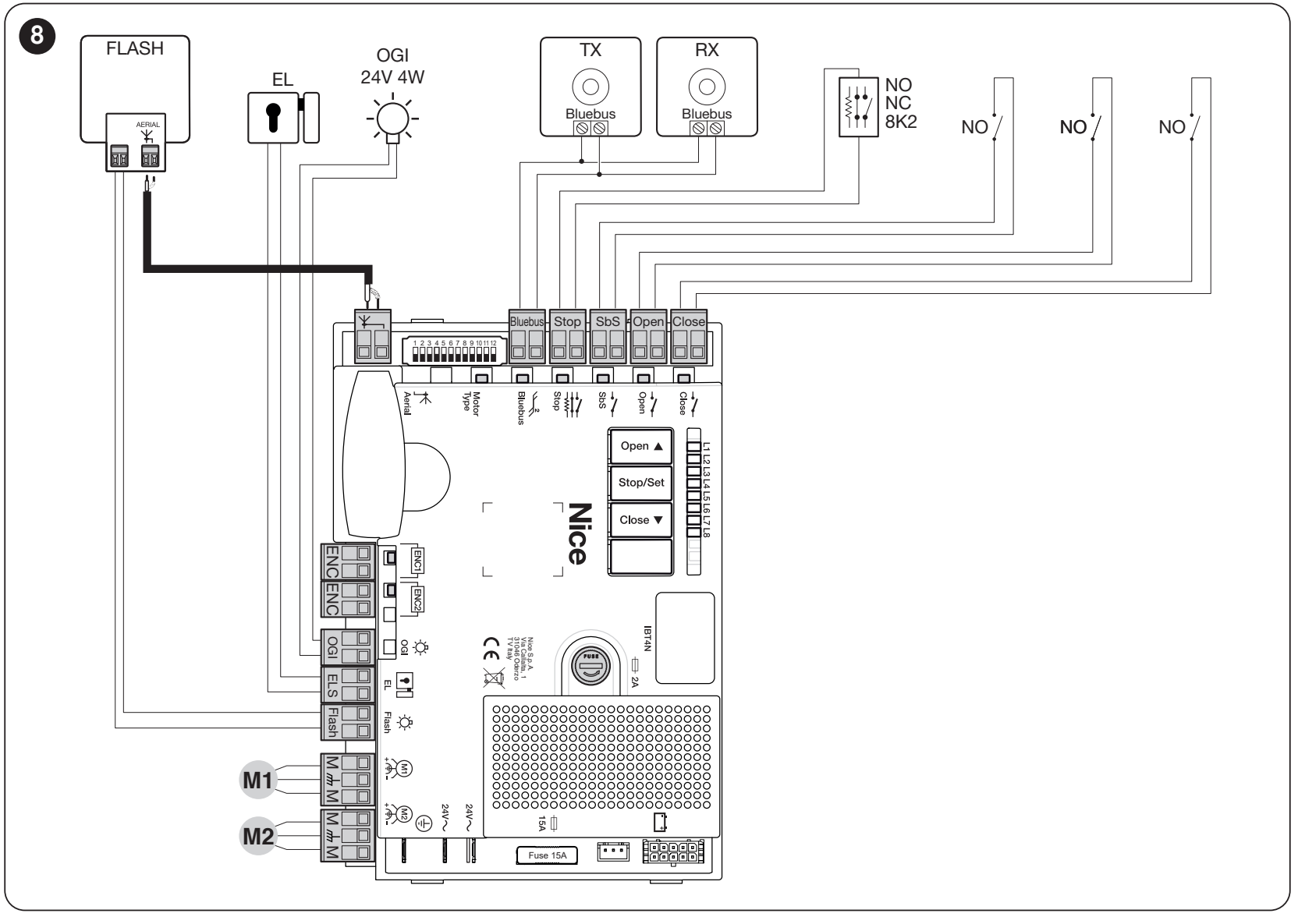

Σύνδεση κινητήρα και μονάδας ελέγχου
Το HY7124 συνδέεται στην έξοδο κινητήρα 24 V DC της MC824H, όχι στο δίκτυο 230 V. Η παρακάτω διαδικασία αφορά την MC824HR30 με πλακέτα MCA1R30. Ο μεσαίος ακροδέκτης της τριπολικής εξόδου M1 ή M2 είναι η προστατευτική γείωση PE· οι δύο εξωτερικοί ακροδέκτες είναι για τον κινητήρα. Μη συγχέετε το PE με αγωγό κινητήρα ή με το βοηθητικό αρνητικό των 24 V. Τα δύο καλώδια του κωδικοποιητή δεν έχουν πολικότητα· συνδέονται στην αντίστοιχη υποδοχή ENC. Η MC824L χρησιμοποιεί διαφορετικούς κινητήρες.
| Μία πτυσσόμενη πλευρά | Κινητήρας στο M2, κωδικοποιητής στο ENC2· τα M1 και ENC1 παραμένουν αχρησιμοποίητα. |
|---|---|
| Δύο πτυσσόμενες θύρες | Το M2 ανοίγει πρώτο, το M1 κλείνει πρώτο. Ο κωδικοποιητής του M1 συνδέεται στο ENC1 και του M2 στο ENC2. |
| Επιλογέας κινητήρα | Πριν από την εκμάθηση των θέσεων, ρυθμίστε DIP 1 = ON· DIP 2–12 = OFF για το HY7124. Μη χρησιμοποιήσετε διαφορετικό συνδυασμό. |
Για το HY7124 χρησιμοποιήστε τη ρύθμιση που αντιστοιχεί στο μοντέλο του· ο προγραμματιστής ενδέχεται να εμφανίζει αυτήν την ομάδα ως MB4024. Καθοριστική είναι η σωστή θέση των διακοπτών για το HY7124.
Ακροδέκτες εξαρτημάτων και πολικότητα

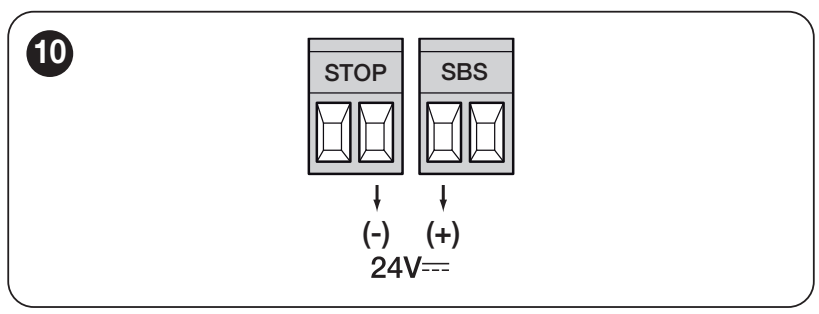

| Βοηθητική τροφοδοσία | Ο αριστερός ακροδέκτης του ζεύγους SbS = +· ο δεξιός ακροδέκτης του ζεύγους STOP = −, σύμφωνα με τη λεπτομέρεια παρακάτω. 24 V DC −30 % / +50 %, συνολικά μέγ. 200 mA. Η τάση διατηρείται και σε κατάσταση αναμονής. Πρόκειται για τις θέσεις τροφοδοσίας που απεικονίζονται, όχι για οποιεσδήποτε επαφές σήματος. |
|---|---|
| BlueBUS | Δύο παράλληλοι αγωγοί μεταφέρουν τροφοδοσία και δεδομένα· χωρίς πολικότητα +/−. |
| ENC1 / ENC2 | Κωδικοποιητές των αντίστοιχων κινητήρων· χωρίς πολικότητα. |
| FLASH | Φάρος 12 V DC, μέγ. 21 W· για παράδειγμα, ELDC. Πριν από τη σύνδεση, ελέγξτε τις ενδείξεις +/− στη συγκεκριμένη έξοδο και στον φάρο. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA· το AC δεν έχει πολικότητα +/−. |
| OGI | Ένδειξη ανοιχτής θύρας: 24 V DC (−30 % / +50 %), μέγ. 4 W. Η λειτουργία εξαρτάται από τη ρύθμιση· τηρείτε τις ενδείξεις της εγκατεστημένης εξόδου. |
| SbS / Open / Close | Επαφές NO χωρίς τάση στα αντίστοιχα ζεύγη: βηματική λειτουργία, μόνο άνοιγμα ή μόνο κλείσιμο. Οι επαφές δεν έχουν πολικότητα και δεν πρέπει να συνδεθεί σε αυτές εξωτερική τάση. |
| STOP | Είσοδος ασφαλείας με εκμάθηση: NO, NC ή 8,2 kΩ. Οι επαφές χωρίς τάση δεν έχουν πολικότητα· η συνδεσμολογία πρέπει να αντιστοιχεί στα συστήματα προστασίας. |
Αν η πλακέτα ή η διάταξη των ακροδεκτών διαφέρει, συμβουλευτείτε τις οδηγίες της εγκατεστημένης μονάδας. Αναλυτική συνδεσμολογία MC824HR30.
Εφεδρική τροφοδοσία σε περίπτωση διακοπής ρεύματος
Η MC824HR30 υποστηρίζει το PSS324. Πριν από τη σύνδεση, αποσυνδέστε την τροφοδοσία δικτύου και την μπαταρία και χρησιμοποιήστε τον προβλεπόμενο σύνδεσμο. Αν διατηρήσετε την παλαιότερη PS324, χρειάζεστε το καλώδιο CABLA11 και η λειτουργία αναμονής πρέπει να είναι OFF. Ο αριθμός των κινήσεων εξαρτάται από τη φόρτιση της μπαταρίας και το φορτίο της θύρας. Η εφεδρική τροφοδοσία δεν υποκαθιστά τη σωστή χειροκίνητη απασφάλιση. Πλήρης διαδικασία σύνδεσης της εφεδρικής τροφοδοσίας.
Φωτοκύτταρα και είσοδοι ασφαλείας
Τοποθετήστε τα φωτοκύτταρα με βάση την κίνηση των πτυσσόμενων φύλλων και τους κινδύνους της θύρας. Ευθυγραμμίστε σωστά τα TX/RX. Η προστασία της διόδου διέλευσης δεν υποκαθιστά την προστασία στα σημεία σύνθλιψης στον μεντεσέ και στον βραχίονα.
Η MC824H χρησιμοποιεί για τα φωτοκύτταρα το BlueBUS. EPMB, EPLB, EPSB, EPMORB και F210B συνδέστε τα παράλληλα με δύο αγωγούς χωρίς πολικότητα. Τα TX/RX ενός ζεύγους έχουν την ίδια διεύθυνση, ενώ κάθε ζεύγος πρέπει να έχει διαφορετική διεύθυνση από τα υπόλοιπα. Μετά την αλλαγή συσκευών, επαναλάβετε την εκμάθηση.
Τα PHOTO/PHOTO II προστατεύουν κατά το κλείσιμο· τα PHOTO 1/PHOTO 1 II ενεργοποιούνται κατά το άνοιγμα και το κλείσιμο. Τα PHOTO 2/PHOTO 2 II προστατεύουν κατά το άνοιγμα. Το PHOTO 3 δεν επιτρέπεται. Οι ακριβείς γέφυρες και οι αντιδράσεις περιγράφονται στον πίνακα διευθυνσιοδότησης.
Ελέγξτε κάθε ζεύγος κατά το άνοιγμα και το κλείσιμο, τη λειτουργία STOP και τυχόν ευαίσθητη ακμή ασφαλείας. Μην απενεργοποιείτε στοιχείο ασφαλείας με γεφύρωση για να ξεκινήσει η θύρα.
Πρώτη εκκίνηση και εκμάθηση
Ο εγκαταστάτης εκτελεί τα βήματα μετά τον μηχανικό και ηλεκτρικό έλεγχο. Ασφαλίστε τον κινητήρα σε αυτόματη λειτουργία και ελέγξτε τα τερματικά στοπ, την ελεύθερη διαδρομή και τα M1/M2. Κατά την πρώτη κίνηση, να είστε έτοιμοι να σταματήσετε τη θύρα.
Στην MCA1R30, ρυθμίστε για το HY7124 το DIP 1 στη θέση ON και τα υπόλοιπα στη θέση OFF και συνδέστε τον κωδικοποιητή.
Μετά την ενεργοποίηση της τροφοδοσίας, το BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο, οι λυχνίες LED των συνδεδεμένων φωτοκυττάρων BlueBUS TX/RX πρέπει να αναβοσβήνουν και ο φάρος FLASH πρέπει να είναι σβηστός. Αν κάποιος έλεγχος αποτύχει, αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική παροχή και ελέγξτε τις συνδέσεις πριν συνεχίσετε.

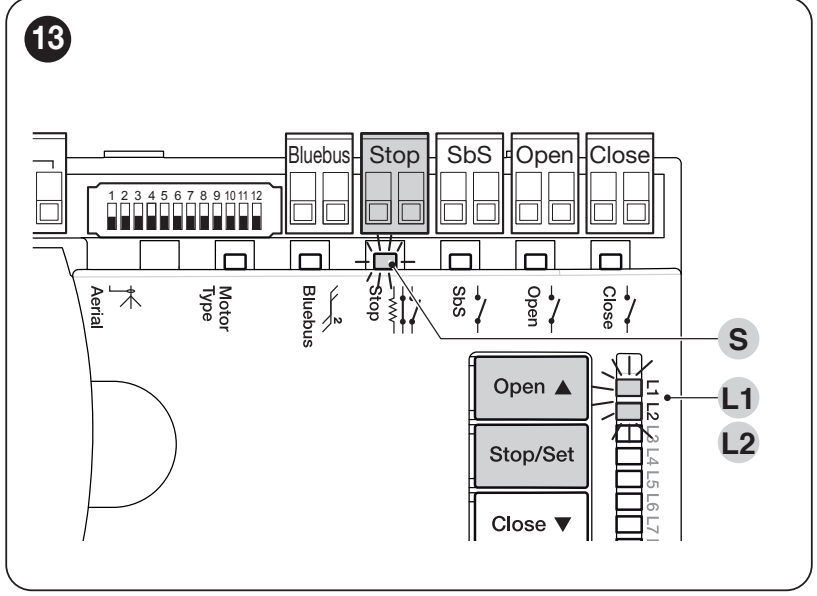

1. Αναγνώριση συσκευών
- Κρατήστε πατημένα ταυτόχρονα Open ▲ + Stop/Set.
- Αφήστε και τα δύο κουμπιά όταν τα L1/L2 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 3 δευτερόλεπτα.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Επιτυχία: Το STOP ανάβει, τα L1/L2 σβήνουν. Τα L3/L4 μπορεί να αναβοσβήνουν ως ένδειξη ότι απαιτείται εκμάθηση θέσεων.
Επαναλάβετε μετά την προσθήκη ή την αφαίρεση συσκευής BlueBUS/STOP. Εκτελέστε την εκμάθηση και χωρίς συνδεδεμένα παρελκόμενα.
2. Αυτόματη εκμάθηση θέσεων
- Κρατήστε πατημένα ταυτόχρονα Stop/Set + Close ▼.
- Αφήστε τα κουμπιά όταν τα L3/L4 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 5 δευτερόλεπτα.
- Παρακολουθήστε: Αργό κλείσιμο του M1 μέχρι το τέρμα, αργό κλείσιμο του M2 μέχρι το τέρμα, αργό άνοιγμα και των δύο μοτέρ μέχρι τα τέρματα και γρήγορο κλείσιμο και των δύο μοτέρ. Όταν υπάρχει ένα μοτέρ, κινείται μόνο το M2.
- Η επιτυχία επιβεβαιώνεται όταν σβήσουν τα L3/L4.
Αν κάποιο μοτέρ ανοίγει αντί να κλείνει κατά τις πρώτες κινήσεις κλεισίματος, σταματήστε την εκμάθηση με το κουμπί Open ▲ ή Close ▼. Αποσυνδέστε την τροφοδοσία και τυχόν εφεδρική παροχή και διορθώστε τη φορά του αντίστοιχου μοτέρ: αντιστρέψτε τα δύο εξωτερικά καλώδια του μοτέρ σύμφωνα με το διάγραμμα MC824H· μην αλλάξετε τον προστατευτικό αγωγό PE ούτε τα καλώδια του κωδικοποιητή. Αν υπάρχουν δύο μοτέρ και η σειρά είναι λανθασμένη, διορθώστε τη σύνδεση M1/M2 καθώς και των ENC1/ENC2. Ξεκινήστε την εκμάθηση από την αρχή. Η ενεργοποίηση φωτοκυττάρου ή STOP διακόπτει τη διαδικασία και το L1 αναβοσβήνει· αποκαταστήστε την αιτία και επαναλάβετε την εκμάθηση.
3. Έλεγχοι και παράδοση
Δοκιμάστε πλήρες άνοιγμα και κλείσιμο, τα τέρματα, την επιβράδυνση, τον συγχρονισμό των αναδιπλούμενων φύλλων και την απασφάλιση. Ελέγξτε κάθε διάταξη ασφαλείας, τη διακοπή και την αλλαγή κατεύθυνσης όταν συναντά εμπόδιο. Ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις και να αξιολογήσει ολόκληρο το σύστημα. Μην ρυθμίζετε υψηλή δύναμη ως υποκατάστατο της επισκευής μιας πύλης που σκαλώνει. Ο χρήστης πρέπει να λάβει τις οδηγίες και να γνωρίζει πώς να απασφαλίζει με ασφάλεια τον μηχανισμό κίνησης.
Χειροκίνητη και μικτή εκμάθηση: αναλυτική διαδικασία της μονάδας ελέγχου. Η αυτόματη εκμάθηση πρέπει να προηγείται της μικτής εκμάθησης.
Ρυθμίσεις και τηλεχειριστήρια
Ρυθμίστε το αυτόματο κλείσιμο, τον χρόνο παύσης, τη λειτουργία βηματισμού, την επιβράδυνση και τη δύναμη ανάλογα με την πύλη. Μετά από αλλαγή της δύναμης ή των λειτουργιών ασφαλείας, επαναλάβετε τους ελέγχους. Οι πλήρεις τιμές εύρους, οι ενδείξεις LED και οι εργοστασιακές τιμές περιλαμβάνονται στους πίνακες προγραμματισμού της μονάδας ελέγχου.
Δέκτης, τηλεχειριστήριο και κεραία
Το μεμονωμένο μοτέρ δεν διαθέτει ενσωματωμένο ραδιοδέκτη. Στη μονάδα ελέγχου τοποθετείται δέκτης SM. NICE OXIBD υποστηρίζει επίσης αμφίδρομη επικοινωνία ON3EBD; OXILR χρησιμοποιείτε με ON3ELR. Με το παλαιότερο μοντέλο OXI επιλέξτε πομπούς ανάλογα με την αποθηκευμένη κωδικοποίηση. Η ίδια συχνότητα από μόνη της δεν εγγυάται συμβατότητα.
Συνδέστε το ομοαξονικό καλώδιο σύμφωνα με τον δέκτη: για το OXIBD απευθείας στον δέκτη, για το OXI σύμφωνα με το διάγραμμα της μονάδας ελέγχου. Σύζευξη και διαγραφή τηλεχειριστηρίων. Η διαγραφή της μνήμης ραδιοσυχνοτήτων δεν επαναφέρει την πλακέτα ούτε εκτελεί εκμάθηση θέσεων.
Τι πρέπει να ελέγξετε σε περίπτωση βλάβης
| Σύμπτωμα | Τι να ελέγξετε |
|---|---|
| Η πύλη δεν κινείται | Τροφοδοσία, ασφάλιση της απασφάλισης και STOP. Βλάβες τροφοδοσίας ή ασφαλειών πρέπει να αντιμετωπίζονται από τεχνικό, με αποσυνδεδεμένη την τροφοδοσία. |
| Το μοτέρ λειτουργεί, αλλά το φύλλο μένει ακίνητο | Ασφάλιση του μηχανισμού μετάδοσης και στερέωση του βραχίονα· επαναφέρετε την απασφάλιση στη θέση κλειδώματος. |
| Η πύλη σταματά ή επιστρέφει | Ελέγξτε πρώτα την κίνηση με το χέρι και τον χώρο του βραχίονα και στη συνέχεια τα φωτοκύτταρα, το STOP και τα τέρματα. Μην αυξάνετε τη δύναμη χωρίς να εντοπίσετε την αιτία. |
| Η εκμάθηση δεν ολοκληρώνεται | Σειρά και φορά των μοτέρ, τέρματα και διατάξεις ασφαλείας. Στο HY7124, ελέγξτε επίσης το DIP 1 και τους κωδικοποιητές. |
| Το τηλεχειριστήριο δεν λειτουργεί, αλλά το κουμπί λειτουργεί | Μπαταρία, κωδικοποίηση, αποθήκευση του πομπού στον δέκτη και κεραία. |
| Βλάβη μετά από αλλαγή φωτοκυττάρων | Διευθύνσεις και καλώδια και, στη συνέχεια, επαναλάβετε την αναγνώριση συσκευών. |
Αριθμός αναλαμπών του φάρου και των LED: διάγνωση και επισκευές. Καταγράψτε τις ρυθμίσεις πριν από την επαναφορά. Η επαναφορά της πλακέτας, η διαγραφή του δέκτη και η νέα εκμάθηση είναι διαφορετικές διαδικασίες· ακολουθήστε τις οδηγίες της εγκατεστημένης μονάδας.
Έλεγχος και συντήρηση
Αναθέτετε τον έλεγχο ολόκληρου του αυτοματισμού τουλάχιστον κάθε έξι μήνες· σε περίπτωση εντατικής χρήσης ή απαιτητικών περιβαλλοντικών συνθηκών, κάντε το συχνότερα, σύμφωνα με το πρόγραμμα συντήρησης. Ο τεχνικός ελέγχει τους ακραίους και τους ενδιάμεσους μεντεσέδες, τη στερέωση του μοτέρ, τον τηλεσκοπικό βραχίονα, τα τέρματα, τη δρομολόγηση των καλωδίων, την απασφάλιση και όλες τις διατάξεις ασφαλείας. Καταγράφει το αποτέλεσμα στο αρχείο συντήρησης.
Κατά την κίνηση, μην περνάτε ανάμεσα στα φύλλα που διπλώνουν ούτε μέσα στην τροχιά του βραχίονα. Μην αφήνετε τα παιδιά να παίζουν κοντά στην πύλη και φυλάσσετε τα τηλεχειριστήρια μακριά από αυτά. Ο χρήστης εκτελεί μόνο την ασφαλή χειροκίνητη απασφάλιση και τον συνήθη καθαρισμό των προσβάσιμων επιφανειών· οι επισκευές, οι ηλεκτρικές εργασίες και οι αλλαγές στις ρυθμίσεις ασφαλείας πρέπει να ανατίθενται σε τεχνικό. Σε περίπτωση βλάβης, θέστε την πύλη εκτός λειτουργίας και ασφαλίστε την.
Τεχνικά χαρακτηριστικά NICE HYPPO HY7124
| Τύπος | Μη αναστρέψιμο ηλεκτρομηχανικό μοτέρ με τηλεσκοπικό βραχίονα για αναδιπλούμενη πύλη. |
|---|---|
| Τάση μοτέρ | 24 V DC |
| Ρεύμα | 5 A |
| Ισχύς εισόδου | 120 W |
| Ροπή | 250 Nm |
| Ταχύτητα περιστροφής | 2 σ.α.λ. |
| Χρόνος ανοίγματος που δηλώνει ο κατασκευαστής | 10 s |
| Κύκλος λειτουργίας | 80 % |
| Ανίχνευση θέσης | Μαγνητικός κωδικοποιητής |
| Πυκνωτής | Χωρίς πυκνωτή εκκίνησης για μοτέρ AC. |
| Βαθμός προστασίας | IP43 |
| Θερμοκρασία λειτουργίας | −20 έως +70 °C |
| Βάρος κινητήρα | 13 kg |
| Διαστάσεις | 350 × 165 × 242 mm· σώμα με πλάκα τοποθέτησης σύμφωνα με το σχέδιο. |
| Όρια του πτυσσόμενου φύλλου | Έως 1 500 mm· βάρος σύμφωνα με το διάγραμμα. Τα μέγιστα όρια μήκους και βάρους δεν ισχύουν ταυτόχρονα. |
Ο χρόνος ανοίγματος δεν αποτελεί εγγυημένο χρόνο για οποιαδήποτε πτυσσόμενη πύλη. Εξαρτάται από τη γεωμετρία, τη ρύθμιση του συστήματος ελέγχου και το φορτίο. Για παλαιότερο μηχανισμό κίνησης, καθοριστικά είναι τα στοιχεία στην πινακίδα κατασκευαστή του και το αντίστοιχο εγχειρίδιο.
