Γρήγορος μηχανισμός κίνησης NICE Hyke HK7224 HS
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 7 ημέρες | Αποστέλλουμε συνήθως τα προϊόντα εντός 7 ημερών. |
|---|
έως 7 ημέρες
614,44 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος Γρήγορος μηχανισμός κίνησης NICE Hyke HK7224 HS
Το NICE HYKE HK7224HS είναι ένας ταχύς αρθρωτός μη αναστρέψιμος μηχανισμός για ένα φύλλο ανοιγόμενης αυλόπορτας. Είναι ο δεύτερος κινητήρας χωρίς μονάδα ελέγχου· για δίφυλλη αυλόπορτα συνδυάζεται με τον HK7024HS. Το HK7224HS από μόνο του δεν αποτελεί πλήρη μηχανισμό κίνησης για μονόφυλλη αυλόπορτα.
Ο κινητήρας λειτουργεί με 24 V DC. Τροφοδοτείται και ελέγχεται από την ενσωματωμένη μονάδα κίνησης HK7024HS· το HK7224HS δεν συνδέεται αυτόνομα σε δίκτυο 230 V. Χάρη στον αρθρωτό βραχίονα, μπορεί να τοποθετηθεί ακόμη και όταν ο μεντεσές είναι μετατοπισμένος σε φαρδύτερη βάση, εφόσον η θέση και ο ελεύθερος χώρος συμφωνούν με το διάγραμμα εγκατάστασης. Σε συνηθισμένη εγκατάσταση, το άνοιγμα στις 90° διαρκεί περίπου 10 s.
Επιλογή μηχανισμού κίνησης και όρια φύλλου

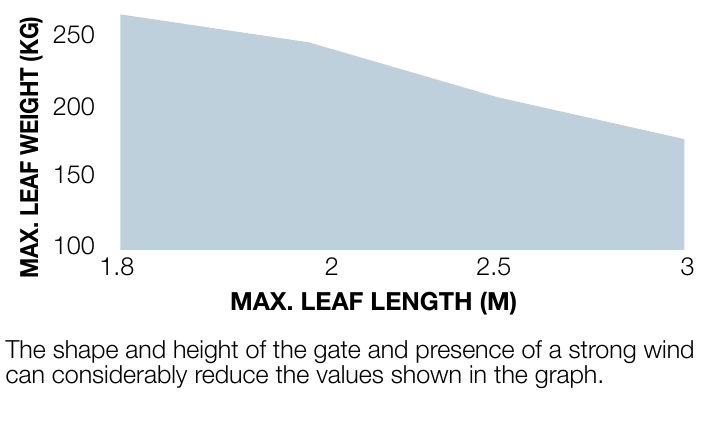

Για το HYKE HS ισχύουν ξεχωριστά μέγιστα όρια: μήκος 3 m και βάρος 270 kg. Δεν ισχύουν ταυτόχρονα: καθοριστικός είναι ο συνδυασμός που προκύπτει από το διάγραμμα. Για φύλλο μήκους 3 m, το διάγραμμα δείχνει περίπου 175 kg· για φύλλο μήκους 1,8 m, περίπου 260 kg. Επομένως, μήκος 3 m και βάρος 250 kg δεν αποτελούν επιτρεπόμενο συνδυασμό για ένα φύλλο. Η συμπαγής πλήρωση, ο άνεμος, η κακή εξισορρόπηση ή η αντίσταση κατά την κίνηση μπορεί να μειώσουν περαιτέρω το όριο.
Στο διάγραμμα, ο οριζόντιος άξονας δείχνει το μήκος του φύλλου και ο κατακόρυφος το βάρος ενός φύλλου.
Με τον κοντύτερο βραχίονα, το εύρος είναι μικρότερο από ό,τι με τον βραχίονα πλήρους μήκους. Πριν από την επιλογή, ελέγξτε την ομαλή κίνηση της αυλόπορτας, την αντοχή του φύλλου και την ασφαλή θέση του βραχίονα. Αντιστοιχεί ένας κινητήρας σε κάθε φύλλο· δύο κινητήρες δεν αυξάνουν το επιτρεπόμενο βάρος ενός φύλλου.
Έλεγχος και συμβατά αξεσουάρ
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κινητήρας και έλεγχος | Ένας κινητήρας ανά φύλλο. Ο μηχανισμός κίνησης απαιτεί HK7024HS για τον έλεγχο ολόκληρης της δίφυλλης διάταξης. |
|
| Ραδιοφωνικός δέκτης | Υποδοχή SM στη μονάδα ελέγχου HK7024HS· επιλέξτε δέκτη ανάλογα με την κωδικοποίηση του πομπού. | |
| Τηλεχειριστήριο | Συζεύξτε το με τον εγκατεστημένο δέκτη· η συχνότητα από μόνη της δεν καθορίζει τη συμβατότητα. | |
| Φωτοκύτταρα | Συσκευές ασφαλείας στο BlueBUS· μετά την προσθήκη τους, εκτελέστε εκμάθηση. | |
| Προειδοποιητική λυχνία | Επισημαίνει την κίνηση. Η έξοδος FLASH είναι 12 V DC / μέγ. 21 W. | |
| Εφεδρική τροφοδοσία | Για το HK7024HS, σε περίπτωση διακοπής ρεύματος, αφού ελεγχθούν η πλακέτα και ο σύνδεσμος. |
|
Τοποθέτηση και έλεγχος του χώρου

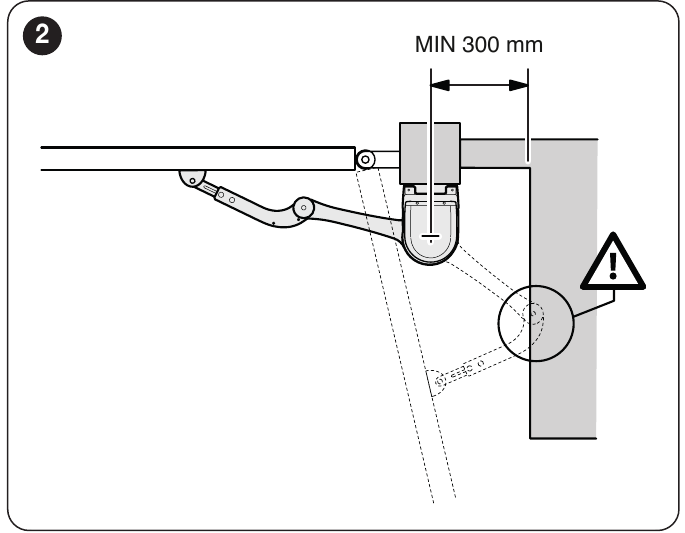

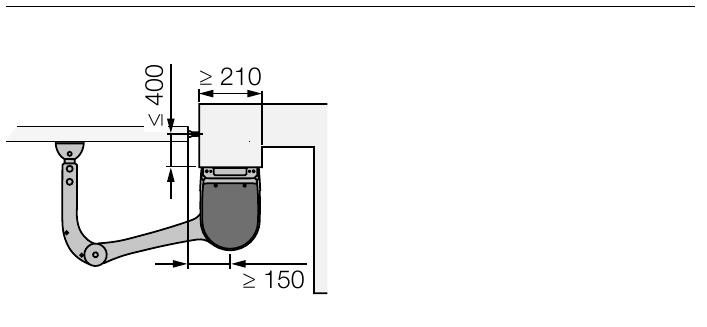

Το υπόστρωμα πρέπει να στηρίζει με ασφάλεια τη βάση και ο βραχίονας πρέπει να κινείται ελεύθερα σε όλη τη διαδρομή του. Για τον κινητήρα προβλέψτε ελεύθερο χώρο πλάτους τουλάχιστον 210 mm. Στην εικονιζόμενη εγκατάσταση, η απόσταση από τον άξονα του κινητήρα έως το απέναντι εμπόδιο πρέπει να είναι τουλάχιστον 300 mm· μετρήστε την άλλη διάσταση των 150 mm και την απόσταση του μεντεσέ σύμφωνα με το αντίστοιχο σχέδιο. Δεν πρόκειται για καθολικές διαστάσεις κολόνας. Απόσταση μεντεσέ έως περίπου 400 mm είναι δυνατή μόνο με γεωμετρία που αντιστοιχεί στο σχέδιο και στο διάγραμμα. Επιλέξτε τα αγκύρια της βάσης ανάλογα με το πραγματικό υπόστρωμα· δεν περιλαμβάνονται στον κινητήρα.

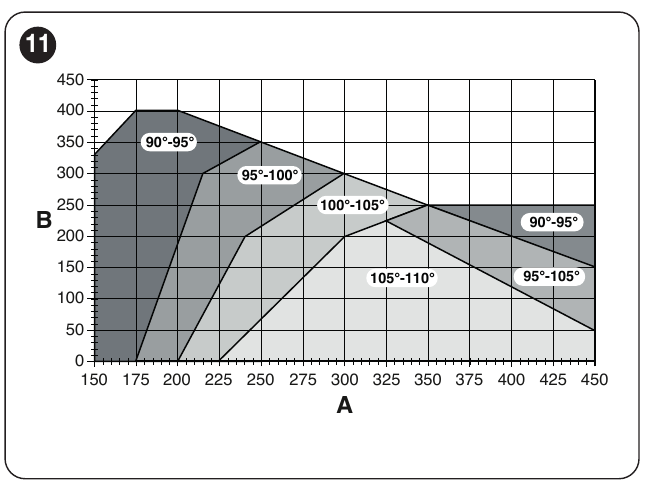

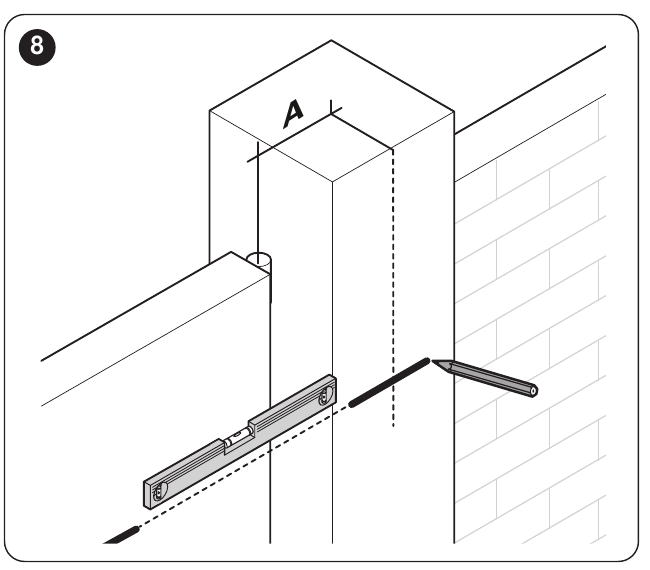

Πριν από τη διάτρηση, μετρήστε τη θέση του άξονα του μεντεσέ, της βάσης και την απαιτούμενη γωνία. Για τον πλήρη βραχίονα χρησιμοποιήστε το αυθεντικό διάγραμμα διαστάσεων A/B· στερεώστε τη βάση του φύλλου σε σταθερό τμήμα του πλαισίου. Με τον πλήρη βραχίονα, το μέγιστο άνοιγμα είναι 110° σύμφωνα με το διάγραμμα εγκατάστασης. Επισκευάστε πρώτα την πύλη αν παρουσιάζει τριβή ή παραμόρφωση ή αν δεν διαθέτει σταθερά στοπ.
Πλήρης και κοντός βραχίονας, τερματικά στοπ

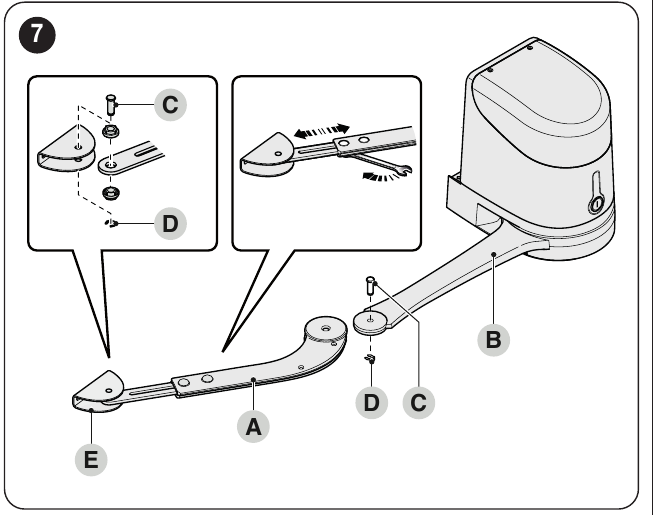

Σε περίπτωση εμποδίου, μετρήστε την ελεύθερη διάσταση E. Χρησιμοποιήστε τον πλήρη βραχίονα για E τουλάχιστον 650 mm· για E 300–650 mm, κοντύνετέ τον σύμφωνα με τη διαδικασία εγκατάστασης. Ο κοντός βραχίονας περιορίζει την επιτρεπόμενη γωνία, καθώς και τον συνδυασμό μήκους και βάρους· σε αυτή τη διάταξη, ανατρέξτε στο διάγραμμα και μην υπερβείτε τη σχεδιασμένη γωνία ανοίγματος. Η κοντύνευση γίνεται στα προβλεπόμενα σημεία του αυθεντικού βραχίονα, όχι κατά προσέγγιση.
Αφού στερεώσετε τον κινητήρα, ρυθμίστε τον βραχίονα και τη βάση του φύλλου στο πιο απομακρυσμένο σταθερό σημείο, ελέγξτε ότι ο βραχίονας ασφαλίζει σωστά στην τελική θέση και ρυθμίστε τα μηχανικά στοπ ανοίγματος και κλεισίματος. Με τον κινητήρα απασφαλισμένο, διατρέξτε χειροκίνητα ολόκληρη τη διαδρομή· η κίνηση πρέπει να είναι ομαλή και χωρίς συγκρούσεις.
Ηλεκτρική σύνδεση

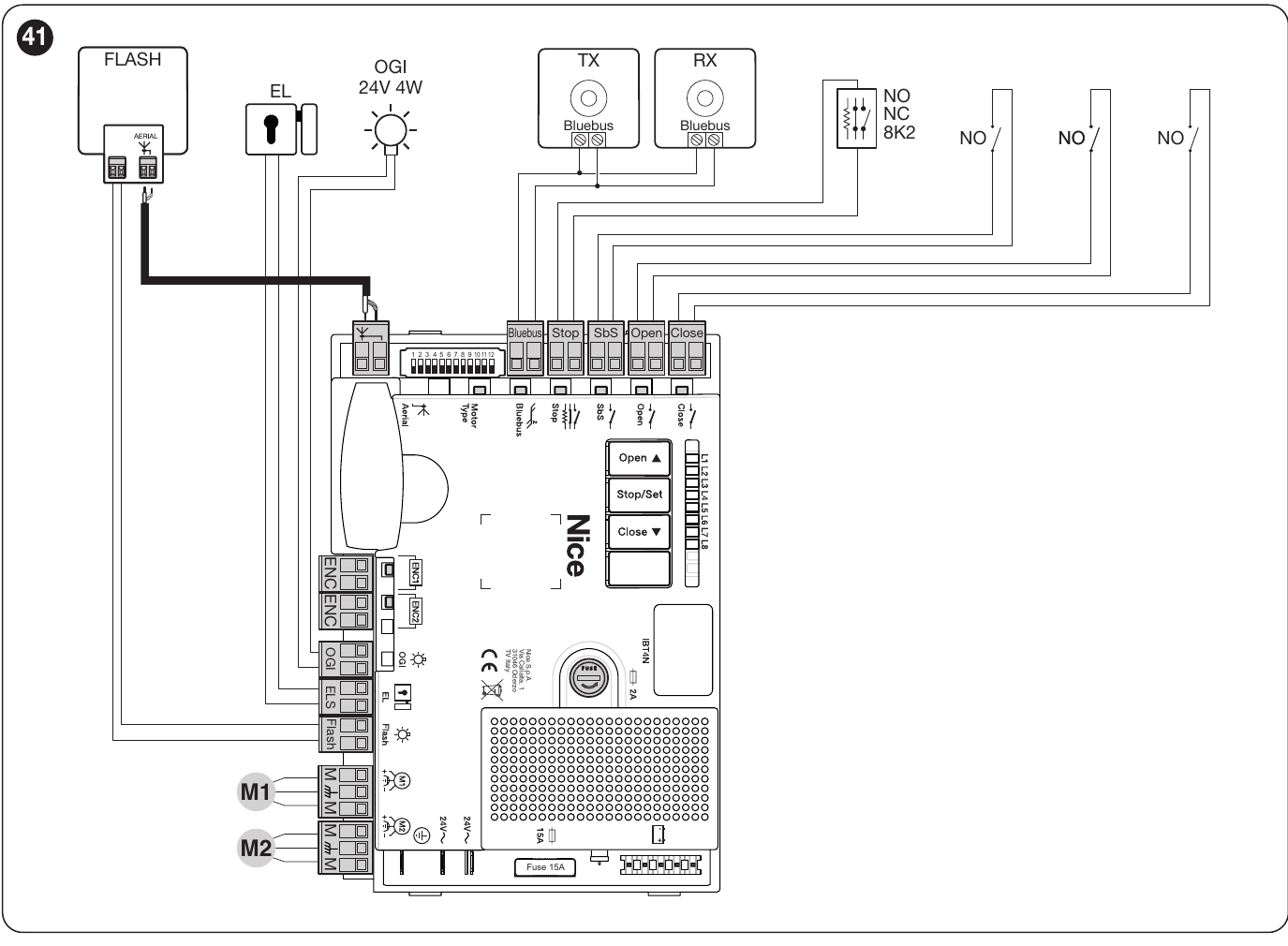

Αυτός ο κινητήρας συνδέεται στην έξοδο M2 της κεντρικής μονάδας HK7024HS και ο κωδικοποιητής του στο ENC2· οι ακροδέκτες M1/ENC1 προορίζονται για τον πρώτο κινητήρα. Ελέγξτε τη σειρά των φύλλων κατά τη διαδικασία εκμάθησης. Η μονάδα παρέχει τροφοδοσία 24 V DC, όχι την παροχή ρεύματος δικτύου. Πριν από την εργασία, αποσυνδέστε το ρεύμα δικτύου και την εφεδρική τροφοδοσία. Για τον δεύτερο κινητήρα, χρησιμοποιήστε καλώδιο 3 × 1,5 mm² έως 10 m και καλώδιο κωδικοποιητή 2 × 1 mm² έως 10 m· η συγκεκριμένη όδευση και διατομή πρέπει να αντιστοιχούν στην εγκατάσταση.
Τροφοδοσία εξαρτημάτων και πολικότητα
| Ακροδέκτες | Σύνδεση |
|---|---|
| BlueBUS | Δύο αγωγοί για συμβατά φωτοκύτταρα· χωρίς πολικότητα. Μετά την αλλαγή συσκευών, επαναλάβετε τη διαδικασία εκμάθησης. |
| SbS (+) και STOP (−) | Βοηθητικοί 24 V DC, έως 200 mA μεταξύ των ακροδεκτών της ενσωματωμένης πλακέτας που επισημαίνονται έτσι, σύμφωνα με την εικόνα. Η τάση παραμένει ενεργή και σε κατάσταση αναμονής. Αυτοί οι ακροδέκτες χρησιμεύουν επίσης ως είσοδος εντολής και ασφαλείας· η τροφοδοσία των εξαρτημάτων πρέπει να λαμβάνει υπόψη τη σύνδεση των επαφών. |
| STOP, SbS, OPEN, CLOSE | Επαφές χωρίς δυναμικό· το STOP μπορεί να είναι NO, NC ή αντίσταση 8,2 kΩ, ανάλογα με τη διαδικασία εκμάθησης. Για την ίδια την επαφή δεν αντιστοιχίζονται τα +/−. |
| ENC1 / ENC2 | Κωδικοποιητής του αντίστοιχου κινητήρα· σύμφωνα με το εγχειρίδιο χωρίς πολικότητα. |
| FLASH | 12 V DC, έως 21 W· επιλέξτε προειδοποιητικό φως σύμφωνα με τον τρόπο λειτουργίας και την κατανάλωση. Μην υποθέτετε την πολικότητα μεμονωμένων μη επισημασμένων ακροδεκτών. |
| ELS / OGI | ELS: κλειδαριά 12 V AC, έως 15 VA. OGI: ένδειξη 24 V DC, έως 4 W. Η λειτουργία των εξόδων μπορεί να αλλάξει μέσω προγραμματισμού. |
Πρώτη εκκίνηση και εκμάθηση θέσεων
Το HK7224HS δεν διαθέτει κουμπιά προγραμματισμού ούτε δική του μονάδα ελέγχου. Ο τύπος HS, η εκμάθηση θέσεων και οι λειτουργίες ρυθμίζονται στην πλακέτα του HK7024HS. Τα παρακάτω βήματα ισχύουν μόνο για τέτοια διάταξη με τον διακόπτη 12 θέσεων που απεικονίζεται στο σχέδιο.
Κατά τη σύνδεση με το HK7024HS, αφήστε πρώτα την ενσωματωμένη πλακέτα να αναγνωρίσει το BlueBUS και το STOP, έπειτα ρυθμίστε τον διακόπτη HYKE HS και εκτελέστε εκμάθηση των τελικών θέσεων. Σε δίφυλλη πύλη, η μονάδα πρέπει να διακρίνει σωστά τα M1 και M2. Αν οι πρώτες κινήσεις ή η σειρά δεν είναι σωστές, διακόψτε την εκμάθηση και ελέγξτε τα καλώδια του κινητήρα και του κωδικοποιητή.
Προγραμματισμός στην ενσωματωμένη πλακέτα
Οι λειτουργίες ρυθμίζονται μόνο στην ενσωματωμένη πλακέτα του κινητήρα HK7024HS. Κατά την αντικατάσταση της πλακέτας, ελέγξτε την πραγματική σήμανση και τη διάταξη των διακοπτών της.
Διαγνωστικός έλεγχος
Στο HK7024HS, το BlueBUS αναβοσβήνει περίπου μία φορά το δευτερόλεπτο όταν λειτουργεί σωστά. Αργή αναλαμπή των L1/L2 σημαίνει ότι οι συσκευές έχουν αλλάξει ή δεν έχουν απομνημονευτεί· αργή αναλαμπή των L3/L4 σημαίνει ότι οι θέσεις δεν έχουν απομνημονευτεί ή ότι οι διακόπτες άλλαξαν μετά την εκμάθηση· εκτελέστε ξανά εκμάθηση των θέσεων. Η σβηστή λυχνία LED STOP υποδεικνύει ενεργοποίηση της εισόδου ασφαλείας. Για τον δεύτερο κινητήρα HK7224HS, παρακολουθείτε αυτές τις ενδείξεις στον πρώτο μηχανισμό κίνησης με τη μονάδα ελέγχου.
Σε περίπτωση βλάβης, το φως FLASH επαναλαμβάνει μια ομάδα σύντομων αναλαμπών και την ξαναεπαναλαμβάνει έπειτα από παύση 1 δευτερολέπτου. Μετρήστε τις αναλαμπές σε μία ομάδα.
| Αριθμός αναλαμπών FLASH | Τι πρέπει να ελέγξετε |
|---|---|
| 1 | Συσκευή BlueBUS που άλλαξε ή αποσυνδέθηκε· μετά την αποκατάσταση, επαναλάβετε την εκμάθηση των συσκευών. |
| 2 | Φωτοκύτταρο ή εμπόδιο στη δέσμη του. |
| 3 | Αυξημένη αντίσταση στην κίνηση ή ρύθμιση δύναμης· ελέγξτε πρώτα τον μηχανισμό. |
| 4 | Ενεργό STOP ή αλλαγή εισόδου ασφαλείας που έχει απομνημονευτεί. |
| 5 | Σφάλμα εσωτερικών παραμέτρων της μονάδας· περιμένετε τουλάχιστον 30 s και δοκιμάστε ξανά την εντολή. Αν το πρόβλημα επιμένει, αποσυνδέστε και επαναφέρετε την τροφοδοσία· αν επαναληφθεί, καλέστε το σέρβις. |
| 6 | Έχει ξεπεραστεί το όριο διαδοχικών κύκλων ή κύκλων ανά ώρα· περιμένετε μερικά λεπτά μέχρι ο περιοριστής να επιτρέψει την επόμενη κίνηση. |
| 7 | Βλάβη ηλεκτρικών κυκλωμάτων· περιμένετε τουλάχιστον 30 s και δοκιμάστε ξανά την εντολή. Αν το πρόβλημα παραμένει αφού επαναφέρετε την τροφοδοσία, καλέστε το σέρβις. |
| 8 | Άλλη εντολή που παραμένει ενεργή εμποδίζει μια νέα κίνηση· ελέγξτε τις εισόδους ελέγχου και την αιτία της εντολής που παραμένει πατημένη. |
| 9 | Η πύλη κλειδώθηκε με εντολή· απασφαλίστε την με την αντίστοιχη εντολή ελέγχου. |
| 10 | Ο κωδικοποιητής ανίχνευσε εμπόδιο ή υψηλή τριβή· ελέγξτε τη διαδρομή του φύλλου. |
Επαναφορά ρυθμίσεων
Στην ενσωματωμένη πλακέτα HK7024HS, κρατήστε πατημένα τα Open και Close, μέχρι να αρχίσουν να αναβοσβήνουν τα L1 και L2 και έπειτα αφήστε τα κουμπιά. Με αυτόν τον τρόπο επαναφέρονται οι εργοστασιακές τιμές προγραμματισμού· οι προσωπικές ρυθμίσεις χάνονται. Μετά την επαναφορά, ελέγξτε τη σύνδεση και τις ενδείξεις της πλακέτας· αν ζητηθεί νέα εκμάθηση συσκευών ή θέσεων, εκτελέστε την πριν από τη χρήση.
Χειροκίνητη απασφάλιση και συντήρηση
Σε περίπτωση διακοπής ρεύματος, απασφαλίστε τον κινητήρα με το παρεχόμενο κλειδί και τον μοχλό που περιστρέφεται κατά 90° και, στη συνέχεια, μετακινήστε το φύλλο χειροκίνητα. Ασφαλίστε ξανά τον κινητήρα πριν από την επόμενη αυτόματη λειτουργία. Η συντήρηση πρέπει να πραγματοποιείται από τεχνικό το αργότερο κάθε 6 μήνες ή 20 000 κύκλους: ελέγχει τη φθορά, τη σταθερότητα των βάσεων, τα στοπ, την ελεύθερη κίνηση της πύλης και τις συσκευές ασφαλείας.
Ενδεικτική διάρκεια ζωής

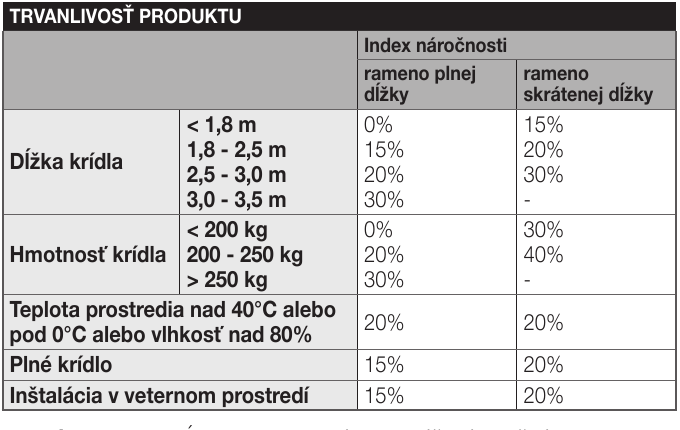

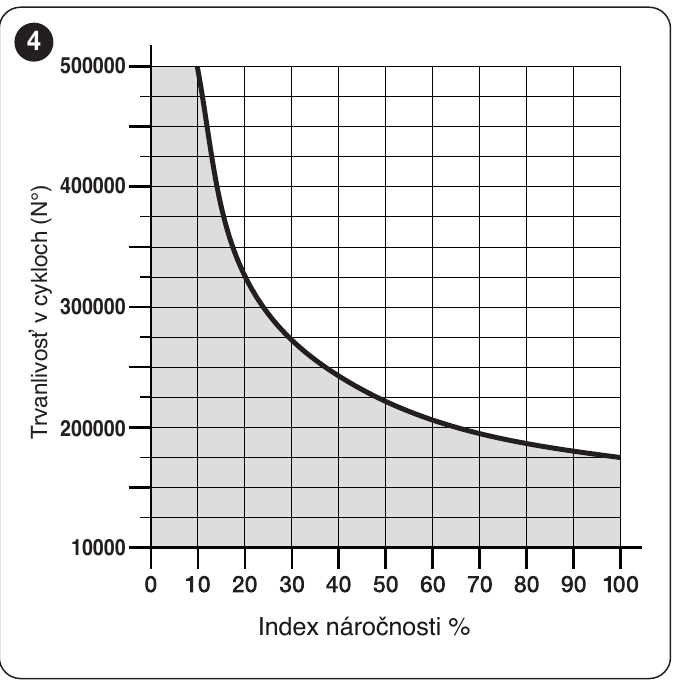

Ο δείκτης καταπόνησης είναι το άθροισμα της επίδρασης του μήκους, του βάρους, του πλήρους ή κοντού βραχίονα, της θερμοκρασίας/υγρασίας, του συμπαγούς φύλλου και του ανέμου. Οι τιμές του κατασκευαστή είναι ενδεικτικές και δεν αποτελούν εγγύηση για τον αριθμό κύκλων. Ελέγξτε πρώτα στο παραπάνω διάγραμμα HYKE HS αν ο συνδυασμός μήκους και βάρους είναι επιτρεπτός· μόνο τότε χρησιμοποιήστε τον δείκτη για μια ενδεικτική εκτίμηση της διάρκειας ζωής. Το διάγραμμα αριθμού κύκλων δεν αποτελεί εγγύηση.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Ευρετήριο | Διάγραμμα διάρκειας ζωής |
|---|---|---|
|
| |
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο | NICE HYKE HK7224HS |
| Χρήση | Αρθρωτός μηχανισμός κίνησης υψηλής ταχύτητας για ένα φύλλο· το HK7224HS είναι ο δεύτερος κινητήρας χωρίς μονάδα ελέγχου. |
| Τάση κινητήρα | 24 V DC |
| Τροφοδοσία | 24 V DC από τη μονάδα HK7024HS· χωρίς δική του σύνδεση στο ηλεκτρικό δίκτυο. |
| Ισχύς / κατανάλωση ρεύματος | 140 W· στιγμιαία έως 6 A (το πολύ 2 s). |
| Ταχύτητα χωρίς φορτίο | 2 στροφές/λεπτό· χρόνος 90° περίπου 10 s σε συνήθη εγκατάσταση, χωρίς επιτάχυνση και επιβράδυνση. |
| Ροπή εκκίνησης / ονομαστική ροπή | 500 / 120 Nm. |
| Λειτουργία | Έως 40 κύκλοι/ώρα στην ονομαστική ροπή· συνεχής λειτουργία έως 7 λεπτά. |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C σύμφωνα με τον τρέχοντα κατάλογο. |
| Βαθμός προστασίας | IP54 με άθικτο κάλυμμα. |

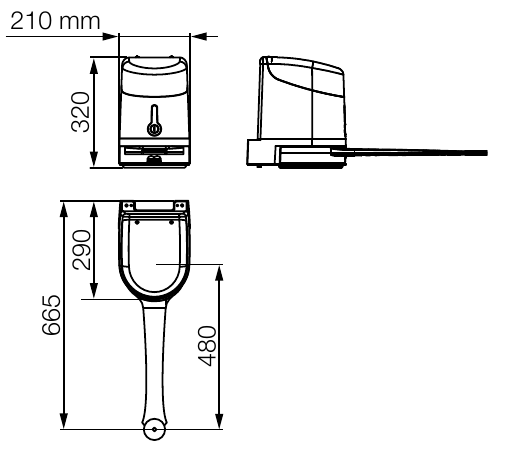

| Διαστάσεις κινητήρα | 290 × 210 × 320 mm. |
| Βάρος κινητήρα χωρίς παρελκόμενα | 9,5 kg. |
