Γρήγορος και αθόρυβος μηχανισμός κίνησης NICE Spykit 650 HS BD
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
370,56 € με ΦΠΑ
| Βάρος |
|---|
| 7,00 kg |
Περιγραφή του προϊόντος Γρήγορος και αθόρυβος μηχανισμός κίνησης NICE Spykit 650 HS BD
NICE SPYKIT 650 HS BD είναι ένα γρήγορο κιτ με μοτέρ SPY650HS, 24 V DC, ξεχωριστό SPYBOX BHS, δέκτη OXIBD και ένα ON3EBD. Το σύνολο τροφοδοτείται από το δίκτυο 230 V AC. Το μοτέρ είναι μη αναστρέψιμο· για χειροκίνητη κίνηση, απασφαλίζεται με κορδόνι.

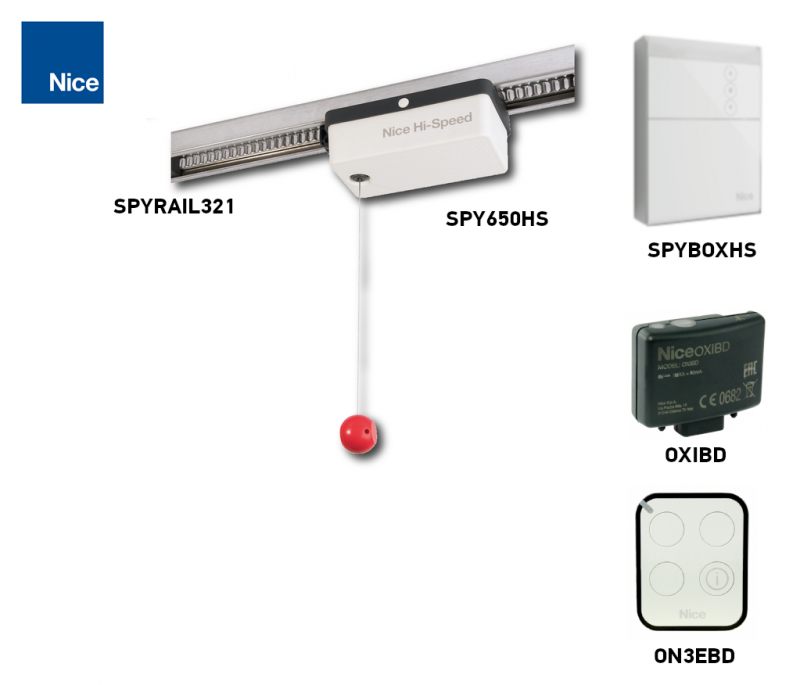

Το κιτ περιλαμβάνει 1× μονοκόμματη ράγα SPYRAIL321 μήκους 3,2 m με εξαρτήματα τοποθέτησης. Η ράγα καθοδηγεί και τροφοδοτεί το κινούμενο μοτέρ.
Μονάδα ελέγχου και συμβατά εξαρτήματα
Τα φωτοκύτταρα, ο φάρος και η μπάρα ασφαλείας δεν περιλαμβάνονται αυτόματα στη συσκευασία. Η ανίχνευση εμποδίων δεν υποκαθιστά την αξιολόγηση της ασφάλειας ολόκληρης της πόρτας ούτε τη μέτρηση των δυνάμεων κατά την παράδοσή της.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ανεξάρτητη μονάδα επιτοίχιας τοποθέτησης· ελέγχει το μοτέρ και τα στοιχεία ασφαλείας. |
|
| Τηλεχειρισμός | Αμφίδρομος έλεγχος και ενημέρωση για τη λήψη της εντολής / την κατάσταση της πόρτας. |
|
| Ράγα | Οδηγός και διαδρομή τροφοδοσίας για το κινούμενο μοτέρ. |
|
| Φωτοκύτταρα | Έλεγχος εμποδίων στην προστατευόμενη περιοχή. |
|
| Άλλα φωτοκύτταρα | Ρυθμιζόμενη κατεύθυνση ή ειδική λύση ανάλογα με την κατασκευή της πόρτας. | |
| Σήμανση | Προειδοποίηση κατά την κίνηση και προαιρετικός φωτισμός. | |
| Ανακλινόμενη πόρτα | Προσαρμογή της διαδρομής του βραχίονα έλξης. |
|
| Ρύθμιση για σέρβις | Λεπτομερής ρύθμιση και διαγνωστικός έλεγχος μέσω BusT4. | |
| Εφεδρική τροφοδοσία | Κίνηση σε περίπτωση διακοπής ρεύματος. |
|

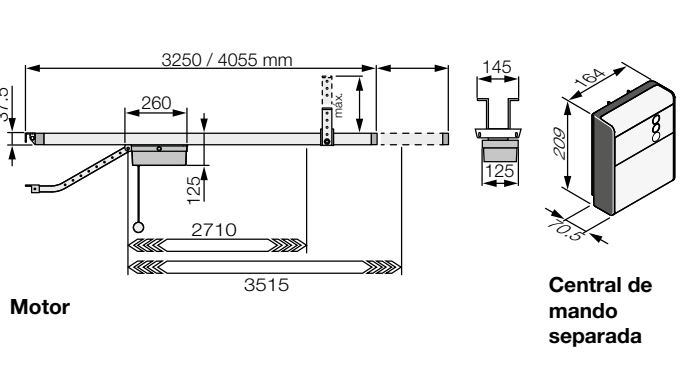

Περιεχόμενα κιτ SPYKIT650HSBD
Συγκρίνετε τον τύπο κίνησης, την ταχύτητα, τον χειρισμό και τα όρια της συγκεκριμένης πόρτας. Η μεγαλύτερη δύναμη ή ταχύτητα από μόνες τους δεν εγγυώνται ότι είναι κατάλληλη. Τα εξαρτήματα ασφαλείας και η εφεδρική τροφοδοσία επιλέγονται ξεχωριστά.
| Σετ ταχείας λειτουργίας SPY |
|---|
NICE SPYKIT 650 HS BD 650 N· ταχύτητα έως 0,24 m/s. SPYBOX BHS, OXIBD και ON3EBD· 1× SPYRAIL321, μονοκόμματη ράγα 3,2 m. |
Για ποια γκαραζόπορτα είναι κατάλληλο το SPY650HS
Το σετ προορίζεται για σπαστές πόρτες έως 10,5 m² ή ανακλινόμενες πόρτες έως 11,5 m². Οι ενδεικτικές διαστάσεις παρακάτω είναι πλάτος × ύψος· εξαρτώνται από τον τύπο και το μήκος της ράγας. Ελέγξτε επίσης την εξισορρόπηση, την αντίσταση και τον χώρο εγκατάστασης. Το εμβαδόν από μόνο του δεν αρκεί.
| Τύπος πόρτας | Ράγα 3,2 m | Ράγα 4 m |
|---|---|---|
| Σπαστή | 4,2 × 2,5 m | 3,2 × 3,3 m |
| Μη προεξέχουσα ανακλινόμενη με SPA5 | 4,0 × 2,3 m | 3,0 × 3,1 m |
| Προεξέχουσα ανακλινόμενη με SPA5 / ελατηριωτή χωρίς SPA5 | 4,0 × 2,8 m | 3,3 × 3,5 m |
Ο κινητήρας έχει μέγιστη δύναμη 650 N και ονομαστική 200 N. Τα Newton δεν αντιστοιχούν στο βάρος της πόρτας σε κιλά. Για οικιακή χρήση, η πόρτα πρέπει να κινείται εύκολα με το χέρι, με αντίσταση έως 150 N· μην αντισταθμίζετε ελαττωματικά ελατήρια ή εμπλοκές με μεγαλύτερη δύναμη κινητήρα.
Τι σημαίνει άνοιγμα σε περίπου 8,5 s
Η ένδειξη περίπου 8,5 s βασίζεται σε μια τυπική πόρτα ύψους 2 m και δεν περιλαμβάνει την επιτάχυνση ή την επιβράδυνση. Δεν αποτελεί εγγυημένο χρόνο για την πλήρη κίνηση οποιασδήποτε πόρτας. Η μέγιστη ταχύτητα είναι 0,24 m/s· ο πραγματικός χρόνος εξαρτάται από τη ρύθμιση, τη διαδρομή και το φορτίο.
Φορτίο λειτουργίας
| Όριο | Τιμή |
|---|---|
| Κύκλοι ανά ώρα | Έως 30 |
| Κύκλοι ανά ημέρα | Έως 300 |
| Συνεχόμενοι κύκλοι χωρίς διακοπή | Έως 12 |
Ένας κύκλος είναι ένα πλήρες άνοιγμα και κλείσιμο. Πρόκειται για ανώτατα όρια με κατάλληλη πόρτα, όχι για υποχρέωση του μηχανισμού να αντεπεξέρχεται στον ίδιο αριθμό κύκλων με οποιαδήποτε αντίσταση και θερμοκρασία. Η επιμήκυνση της ράγας δεν αυξάνει το επιτρεπόμενο εμβαδόν. Αν θέλετε να επιβεβαιώσετε την επιλογή, στείλτε μας τον τύπο και τις διαστάσεις της πόρτας, καθώς και την προβλεπόμενη χρήση.
Εγκατάσταση της ράγας SPYRAIL, του κινητήρα και του SPYBOX BHS
Πριν από την εγκατάσταση, αποσυνδέστε το δίκτυο ρεύματος και την εφεδρική τροφοδοσία. Ελέγξτε τα ελατήρια, την εξισορρόπηση και τη χειροκίνητη κίνηση της πόρτας. Το SPY650HS κινείται ως φορείο απευθείας πάνω στη ράγα με οδόντωση· δεν χρησιμοποιεί ιμάντα ή αλυσίδα. Ο κινητήρας τροφοδοτείται με 24 V DC μέσω της ράγας και του μονωμένου εσωτερικού προφίλ.
Η ράγα πρέπει να είναι ηλεκτρικά απομονωμένη από την πόρτα και τις γύρω αγώγιμες κατασκευές. Χρησιμοποιήστε τα παρεχόμενα μονωτικά εξαρτήματα. Η επαφή της ράγας με τη μεταλλική πόρτα ή η φθαρμένη μόνωση μπορεί να προκαλέσει βραχυκύκλωμα· η ίδια λύση εγκατάστασης όπως για το SR32B δεν είναι κατάλληλη.

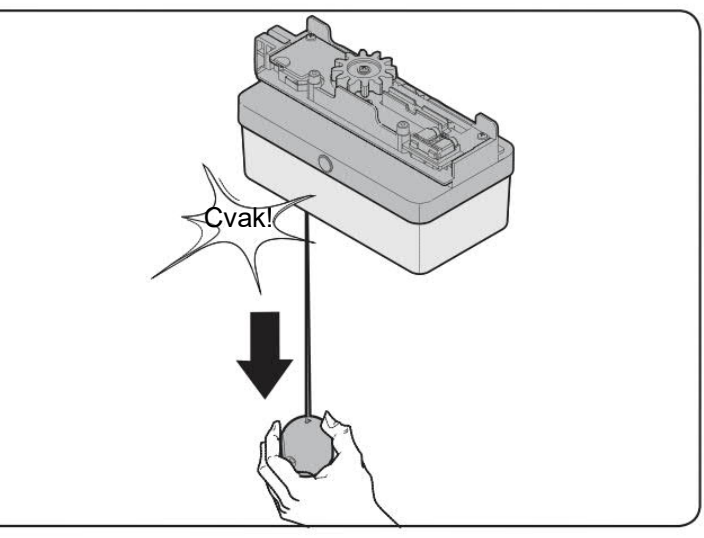

- Απασφαλίστε τον κινητήρα με το σχοινί και ελέγξτε ότι ο οδοντωτός τροχός κινείται ελεύθερα. Για ράγα δύο τμημάτων, ενώστε τα δύο προφίλ, ασφαλίστε τον σύνδεσμο και τοποθετήστε την ταινία στο μονωτικό προφίλ χωρίς να την παραμορφώσετε.
- Τοποθετήστε τον κινητήρα με τη σωστή φορά. Καθώς τραβάτε τα δύο λωριδάκια μεταφοράς, πρέπει να ασφαλίσουν και τα δύο στοιχεία επαφής σύμφωνα με το σχέδιο εγκατάστασης. Μην πιέζετε τον κινητήρα όταν οι επαφές δεν έχουν προεξέχει σωστά.
- Τοποθετήστε και τους δύο ρυθμιζόμενους τερματικούς αναστολείς και το ακραίο τμήμα τροφοδοσίας. Η θέση του πρέπει να συμφωνεί με τη σύνδεση MOT και τη φορά κίνησης.
- Στερεώστε τη ράγα στον άξονα της πόρτας, ευθυγραμμίστε την με την οροφή και χρησιμοποιήστε σταθερή αγκύρωση με τα παρεχόμενα μονωτικά εξαρτήματα. Κοντύνετε τα στηρίγματα οροφής ώστε να ευθυγραμμίζονται με τη ράγα και να μην εμποδίζουν το φορείο.
- Συνδέστε τον βραχίονα σε κατάλληλα ενισχυμένο σημείο της πόρτας. Ρυθμίστε τους αναστολείς κλεισίματος και ανοίγματος και ασφαλίστε καλά τις βίδες τους.
- Στερεώστε το SPYBOX BHS στον τοίχο, σε σημείο κατάλληλο για ασφαλή χειρισμό και συντήρηση. Το σχοινί απασφάλισης πρέπει να είναι προσβάσιμο σε ύψος κάτω από 1,8 m. Τα χειριστήρια πρέπει να βρίσκονται μακριά από τα κινούμενα μέρη, συνήθως τουλάχιστον 1,5 m πάνω από το δάπεδο.

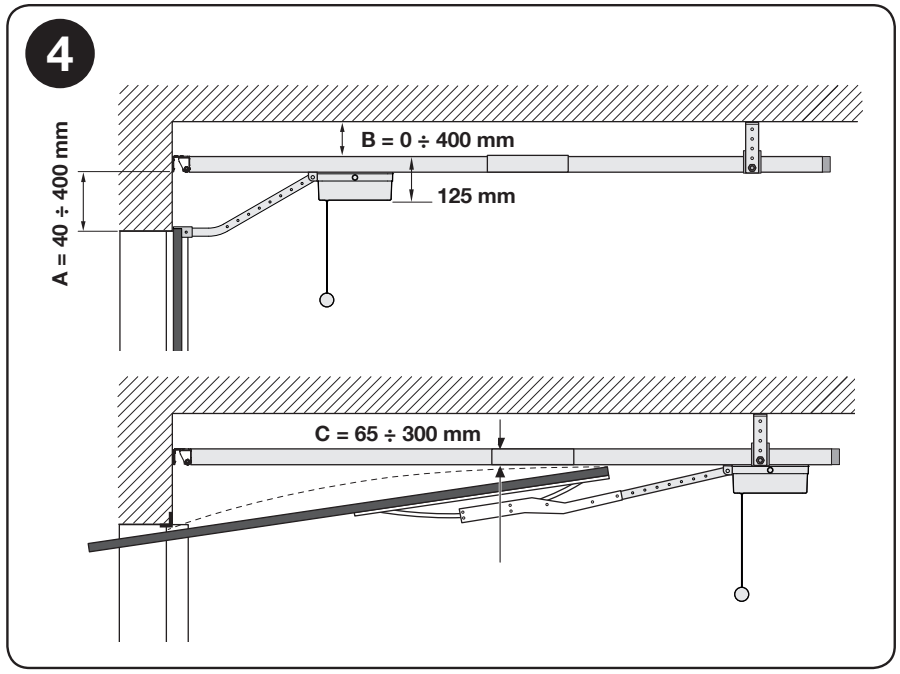

Στην υποδεικνυόμενη διάταξη, τηρήστε τις τιμές
- A = 40–400 mm
- B = 0–400 mm
- C = 65–300 mm .
Το C είναι η απόσταση της ράγας από το υψηλότερο σημείο της πόρτας κατά την κίνησή της.

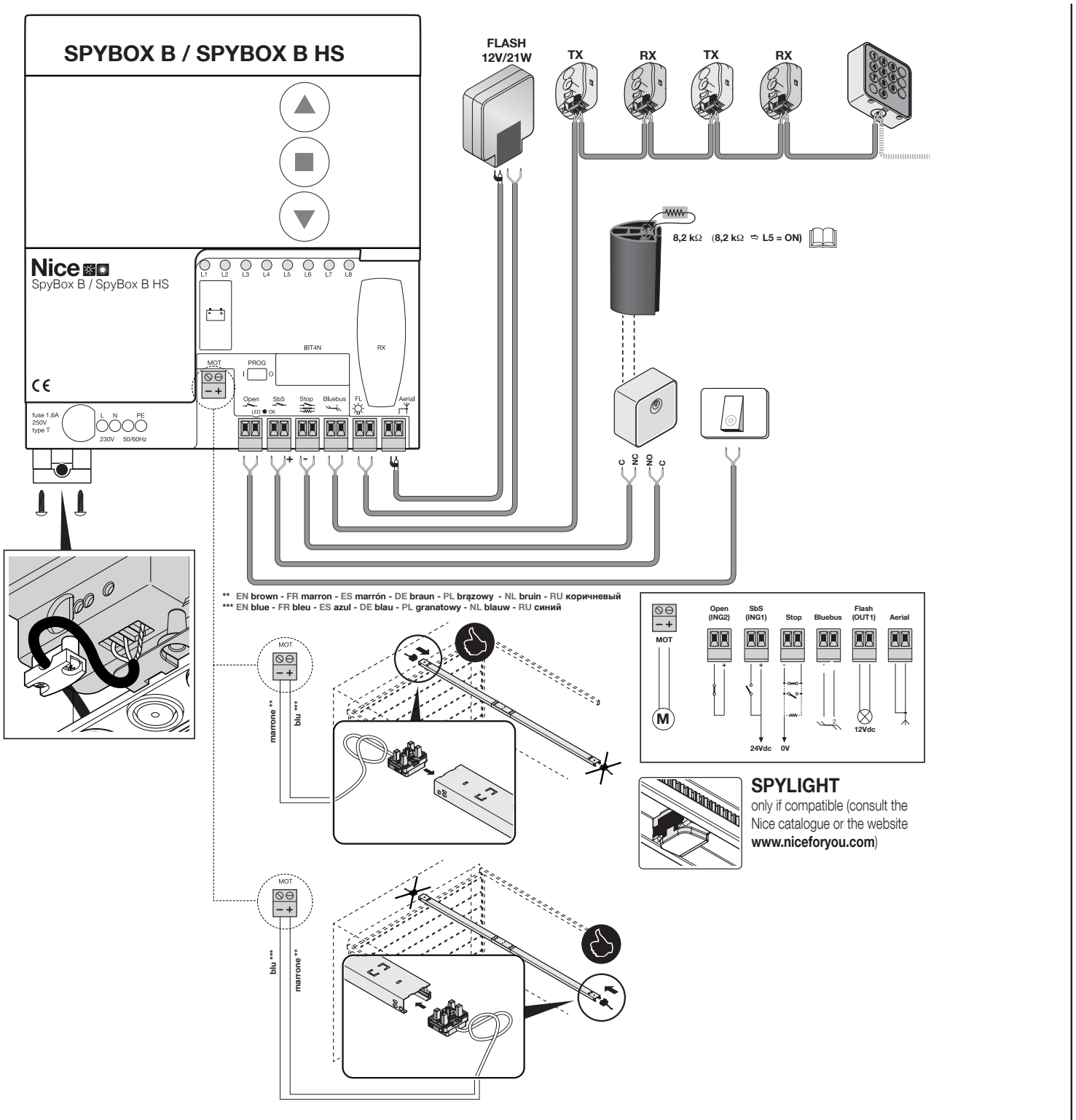

Καλωδίωση
| Σύνδεση | Διατομή / μέγιστο μήκος |
|---|---|
| MOT – τροφοδοσία ράγας | 2 × 1 mm²· 5 m· παρεχόμενο καλώδιο. |
| BlueBUS | 2 × 0,75 mm²· 20 m· συσκευές συνδεδεμένες παράλληλα. |
| INP1 / INP2 / STOP | 2 × 0,5 mm²· 20 m. |
| FLASH | 2 × 0,5 mm²· 20 m. |
| Κεραία | RG58· 10 m· ξεχωριστό ομοαξονικό καλώδιο. |
| Δίκτυο ρεύματος | 3 × 1 mm²· 230 V AC 50/60 Hz· αγωγός προστασίας και κατάλληλη διάταξη αποσύνδεσης. |
Η σύνδεση στο δίκτυο ρεύματος πρέπει να γίνει από ηλεκτρολόγο. Διαχωρίστε τις ασθενείς γραμμές από το δίκτυο ρεύματος και προστατέψτε τις από έλξη, την κίνηση της πόρτας και σύνθλιψη. Δεν πρέπει να εφαρμόζεται τάση 230 V στις εισόδους των εξαρτημάτων.

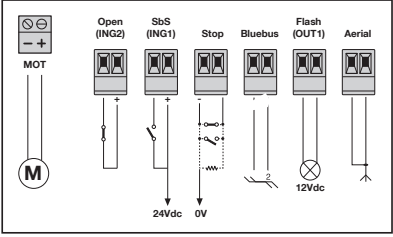

SPYBOX BHS: ακροδέκτες και πολικότητα
Αυτοί οι ακροδέκτες αντιστοιχούν στο SPYBOX BHS με BlueBUS. Το βασικό SPYBOX με ρελέ PHOTO χρησιμοποιεί διαφορετική καλωδίωση. Πριν από την εργασία, ελέγξτε την ένδειξη της μονάδας που είναι πράγματι εγκατεστημένη.
| Ακροδέκτες | Λειτουργία / σύνδεση |
|---|---|
| MOT − / + | 24 V DC για το τμήμα τροφοδοσίας της ράγας. Τηρήστε την επισημασμένη πολικότητα − / + και τον προσανατολισμό του τμήματος τροφοδοσίας σύμφωνα με το σχέδιο. Αλλάξτε τη φορά μόνο αφού αποσυνδέσετε την τροφοδοσία. |
| BlueBUS | Επικοινωνία και τροφοδοσία συμβατών συσκευών μέσω δύο αγωγών, χωρίς πολικότητα +/−. |
| Open / INP2 | Κανονικά, επαφή NO χωρίς τάση μεταξύ του Open και του κοινού ακροδέκτη του +. Η λειτουργία αλλάζει μέσω της παράμετρος INP2. |
| SbS / INP1 | Επαφή NO χωρίς τάση μεταξύ του SbS και του κοινού ακροδέκτη του +· εντολή βηματικής λειτουργίας. |
| STOP | Είσοδος ασφαλείας ως προς GND· NO, NC ή 8,2 kΩ, ο τύπος αναγνωρίζεται κατά την αναγνώριση των συσκευών. Η ίδια η επαφή δεν έχει πολικότητα. |
| FLASH / OUT1 | Εργοστασιακή λειτουργία φάρου 12 V DC / 21 W· προγραμματιζόμενη λειτουργία 24 V DC / 25 W. Επιλέξτε τη λειτουργία ανάλογα με το πραγματικό φορτίο. |
| AERIAL | Ξεχωριστή είσοδος ομοαξονικής κεραίας· ο κεντρικός αγωγός και η θωράκιση συνδέονται όπως φαίνεται στη λεπτομέρεια· δεν είναι τροφοδοσία. |
| L / N / PE | Τροφοδοσία δικτύου 230 V AC και αγωγός προστασίας· διαχωρισμένα από το μοτέρ και τα παρελκόμενα. |

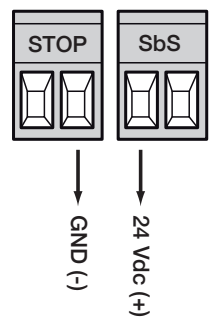

Τροφοδοσία εξωτερικού χειριστηρίου: θετικός και αρνητικός πόλος
Με τον ίδιο προσανατολισμό όπως στην εικόνα, ο δεξιός ακροδέκτης του ζεύγους STOP = GND, αρνητικός πόλος (−) και ο αριστερός ακροδέκτης του ζεύγους SbS = τροφοδοσία, θετικός πόλος (+). Η ένδειξη «24 Vdc» δίπλα στον ακροδέκτη δεν υποκαθιστά τον έλεγχο του επιτρεπόμενου εύρους λειτουργίας της συνδεδεμένης συσκευής: η βοηθητική τροφοδοσία παρέχει 30 V DC, με ανοχή −20 % / +5 %, δηλαδή περίπου 24–31,5 V DC, και έως 100 mA συνολικά. Χρησιμοποιείτε μόνο συσκευή κατάλληλη για όλο αυτό το εύρος.
Κουμπί ή ρελέ της μονάδας χειρισμού
Η εντολή δημιουργείται μέσω επαφής NO χωρίς τάση μεταξύ INP1 (SbS) και του κοινού ακροδέκτη + αυτού του ζεύγους. Αν η μονάδα χρειάζεται τροφοδοσία, συνδέστε την ξεχωριστά σε επιβεβαιωμένους θετικό και αρνητικό πόλο. Μην εφαρμόζετε την τάση εξόδου της μονάδας στην είσοδο εντολής.
Άκρο ασφαλείας STOP
Η αλλαγή της αποθηκευμένης κατάστασης STOP σταματά αμέσως την κίνηση και εκτελεί σύντομη αντιστροφή. Οι επαφές NO μπορούν να συνδεθούν παράλληλα και οι NC σε σειρά. Για επιτηρούμενο ωμικό άκρο 8,2 kΩ ενεργοποιήστε τον έλεγχο STOP 8K2 και στη συνέχεια εκτελέστε αναγνώριση των συσκευών. Συνδέστε συνδυασμούς διαφορετικών τύπων σύμφωνα με το διάγραμμά τους· ένας απλός διακόπτης δεν ισοδυναμεί με επιτηρούμενο άκρο.

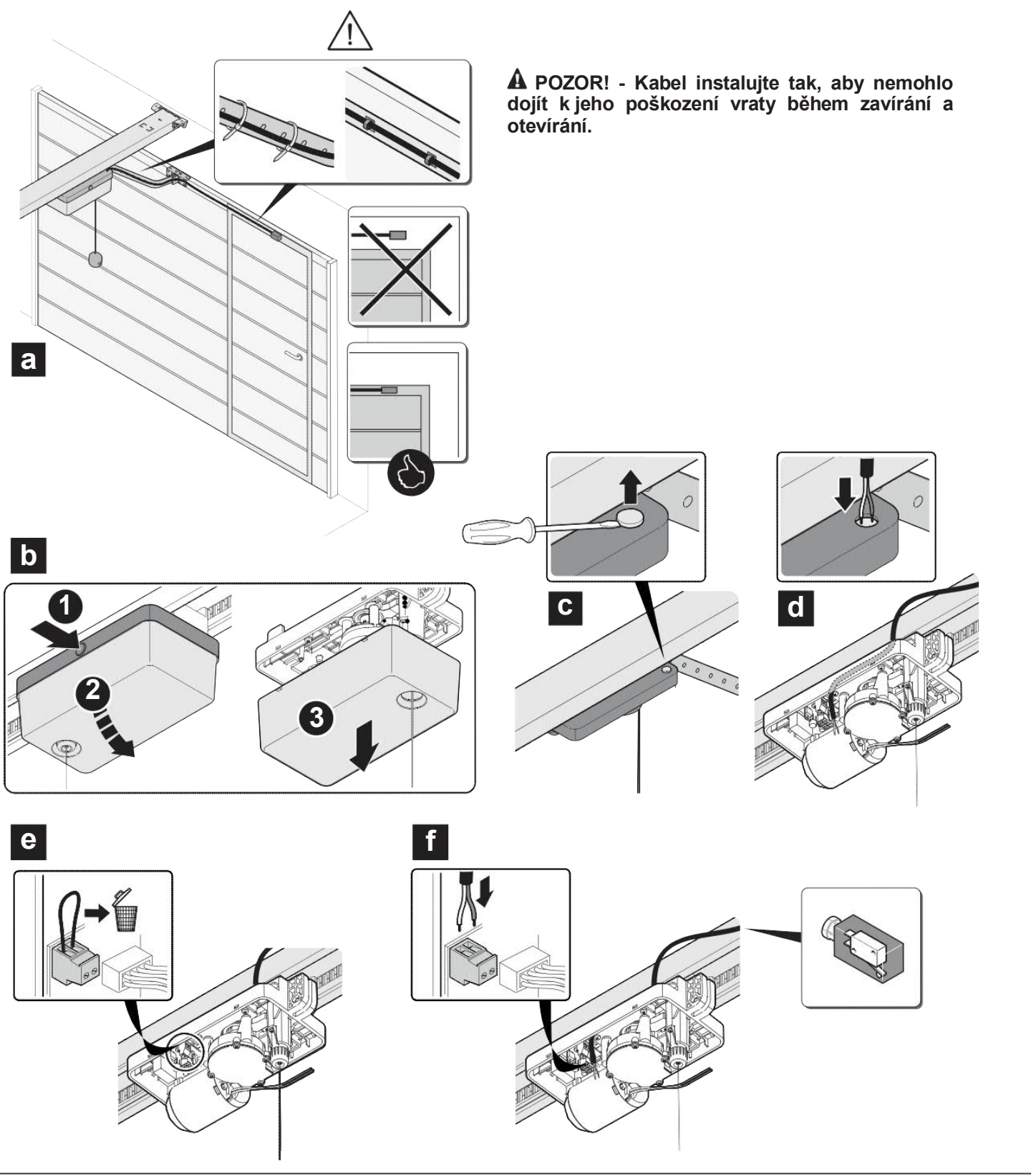

Πύλη με ενσωματωμένη θυρίδα διέλευσης
Στην πλακέτα του κινούμενου μοτέρ υπάρχει ξεχωριστό ζεύγος ακροδεκτών 1–2 για μικροδιακόπτη ασφαλείας NC. Όταν η θυρίδα είναι ανοιχτή, πρέπει να εμποδίζεται η λειτουργία του μοτέρ. Με αποσυνδεδεμένη την τροφοδοσία, αφαιρέστε τη γέφυρα και συνδέστε επαφή με ονομαστική ένταση τουλάχιστον 10 A· μέγιστο μήκος καλωδίου 3 m, ελάχιστη διατομή 1 mm². Στερεώστε το ώστε να μην μπορεί να παγιδευτεί. Η επαφή δεν έχει πολικότητα και δεν αποτελεί έξοδο τροφοδοσίας.
Φωτοκύτταρα BlueBUS
EPSB, EPMB ή EPLB συνδέστε τόσο τον TX όσο και τον RX παράλληλα στο ζεύγος BlueBUS. Πρόκειται για σύνδεση χωρίς πολικότητα. Μην συνδέετε φωτοκύτταρα με ρελέ NC σε αυτόν τον δίαυλο ως υποκατάστατο συσκευής δύο αγωγών.
- Με απενεργοποιημένη την τροφοδοσία, ρυθμίστε τους ίδιους βραχυκυκλωτήρες σε TX και RX του ίδιου ζεύγους. Κάθε επόμενο ζεύγος πρέπει να έχει διαφορετική διεύθυνση.
- Ευθυγραμμίστε τον πομπό με τον δέκτη και ολοκληρώστε την καλωδίωση. Επιλέξτε τη λειτουργία ανάλογα με τον προστατευόμενο χώρο.
- Μετά την προσθήκη, αφαίρεση ή αλλαγή διεύθυνσης, επαναλάβετε την αναγνώριση συσκευών και τον έλεγχο κάθε ζεύγους.

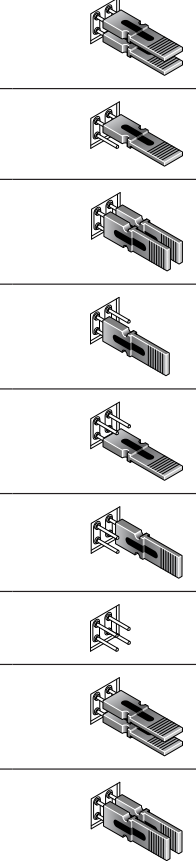

| Διεύθυνση | Λειτουργία | Βραχυκυκλωτήρες TX / RX |
|---|---|---|
| PHOTO | Κατά το κλείσιμο αντιστρέφει την κίνηση προς το άνοιγμα· h = 50 cm. |  |
| PHOTO II | Κατά το κλείσιμο αντιστρέφει την κίνηση προς το άνοιγμα· h = 100 cm. |  |
| PHOTO 1 | Κατά το κλείσιμο σταματά προσωρινά και αντιστρέφει την κίνηση· h = 50 cm. |  |
| PHOTO 1 II | Κατά το κλείσιμο σταματά προσωρινά και αντιστρέφει την κίνηση· h = 100 cm. |  |
| PHOTO 2 | Κατά το άνοιγμα σταματά την κίνηση. |  |
| PHOTO 2 II | Κατά το άνοιγμα σταματά την κίνηση. |  |
| PHOTO 3 | Κατά το άνοιγμα και το κλείσιμο σταματά προσωρινά και αντιστρέφει την κίνηση προς το άνοιγμα. |  |
| FA1 | Εντολή ανοίγματος· απαιτούνται κατάλληλα φωτοκύτταρα και τροποποίηση της γέφυρας A. |  |
| FA2 | Δεύτερη εντολή ανοίγματος· απαιτούνται κατάλληλα φωτοκύτταρα και τροποποίηση της γέφυρας A. |  |
Αυξήστε όλες τις γέφυρες. Για τις FA1/FA2 μην τροποποιείτε τη συσκευή χωρίς να συμβουλευτείτε το δικό της εγχειρίδιο· έχουν λειτουργία εντολής και όχι συνήθους προστασίας κατά το κλείσιμο.

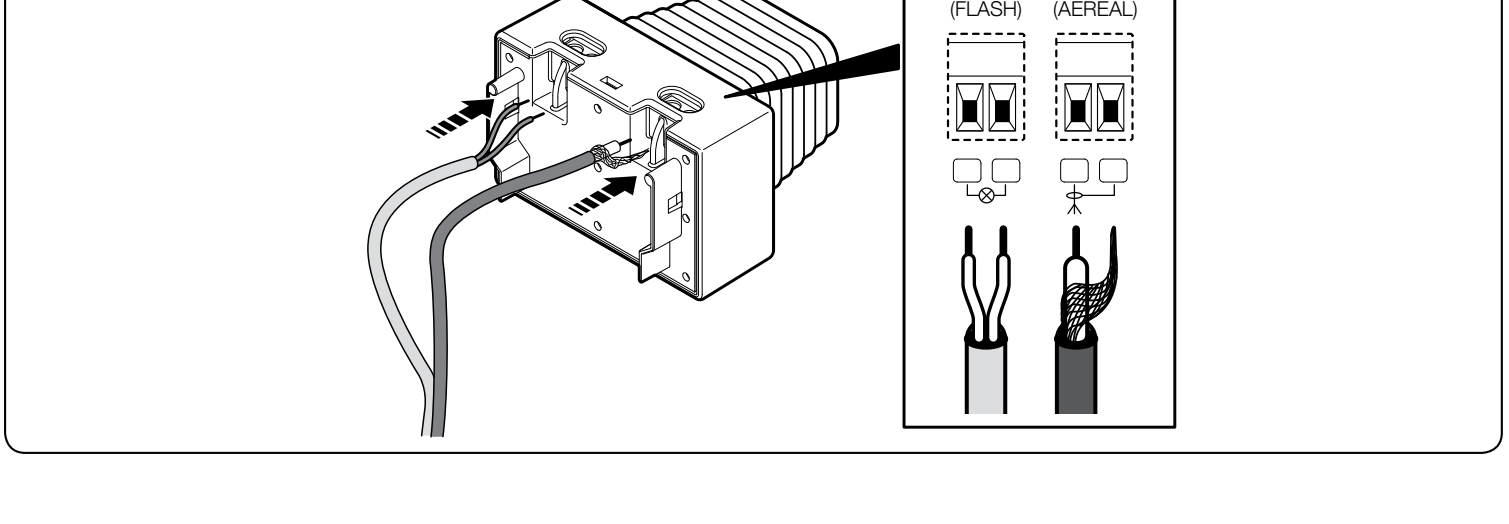

Φάρος ELDC ή WLT και κεραία
Για ELDC είναι κατάλληλος ο βασικός FLASH 12 V DC· η επιτρεπόμενη ισχύς αυτής της λειτουργίας είναι 21 W. Το ELDC διαθέτει είσοδο τροφοδοσίας FLASH για 12–36 V DC. Για WLT επιλέξτε την κατάλληλη λειτουργία 24 V και ελέγξτε και τη ρύθμισή της. Η τάση αλλάζει το επίπεδο II/L4· δεν πρέπει να αλλάξει χωρίς έλεγχο του συνδεδεμένου φορτίου.
Στον φάρο, διακρίνετε την FLASH από την AERIAL. Για το FLASH, στο απεικονιζόμενο λεπτομερές σχέδιο του ELDC δεν αναφέρεται η πολικότητα +/−· μην τη συμπεραίνετε από τον βοηθητικό σύνδεσμο STOP/SbS. Συνδέστε την κεραία με ξεχωριστό ομοαξονικό καλώδιο, με τον κεντρικό αγωγό και τη θωράκιση σύμφωνα με το διάγραμμα.
Αρχική εκκίνηση και εκμάθηση SPYBOX BHS
Πρώτα ρυθμίστε και ασφαλίστε τα μηχανικά τερματικά, συνδέστε τις διατάξεις ασφαλείας και ασφαλίστε τον κινητήρα περίπου στο μέσο της διαδρομής. Κατά την εκμάθηση, ολόκληρος ο χώρος της πύλης πρέπει να είναι ελεύθερος. Σε αυτή τη μονάδα χρησιμοποιούνται ο διακόπτης PROG, τα κουμπιά OPEN, STOP/SET και CLOSE και οι λυχνίες LED L1–L8.
1. Αναγνώριση BlueBUS και STOP
- Μετακινήστε τον PROG αριστερά στη θέση I, δηλαδή στη λειτουργία προγραμματισμού. Εκτελέστε την αναγνώριση ακόμη και χωρίς συνδεδεμένα πρόσθετα εξαρτήματα.
- Κρατήστε πατημένα τα OPEN + STOP/SET για περίπου 3 s· αφήστε τα όταν οι L1 + L2 αναβοσβήνουν γρήγορα.
- Περιμένετε να ολοκληρωθεί η αναγνώριση. Κατά τη διαδικασία μπορεί να ενεργοποιηθούν ρελέ. Έπειτα επαναφέρετε το PROG δεξιά στη θέση 0.
2. Αναγνώριση των θέσεων της πύλης
- Ελέγξτε και τα δύο τερματικά και ότι ο κινητήρας είναι ασφαλισμένος. Για τη διαδικασία, μετακινήστε το PROG αριστερά στη θέση I.
- Κρατήστε πατημένα τα STOP/SET + CLOSE για περίπου 3 s· αφήστε τα όταν οι L3 + L4 αναβοσβήνουν γρήγορα.
- Ο μηχανισμός πρέπει να εκτελέσει κλείσιμο → άνοιγμα → κλείσιμο. Περιμένετε να ολοκληρωθεί ολόκληρη η ακολουθία.
- Επαναφέρετε το PROG δεξιά στη θέση 0, έπειτα δοκιμάστε τον συνήθη χειρισμό.
Αν η πρώτη κίνηση είναι προς το άνοιγμα, διακόψτε αμέσως την εκμάθηση. Αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία, ελέγξτε τον προσανατολισμό του τροφοδοτικού και αλλάξτε τη σύνδεση του κινητήρα MOT σύμφωνα με το διάγραμμα εγκατάστασης. Ξεκινήστε ξανά την εκμάθηση. Μην αλλάζετε τα καλώδια BlueBUS ή STOP για να διορθώσετε τη φορά του κινητήρα.
Δοκιμή πριν από την κανονική λειτουργία
- Επαναλάβετε το άνοιγμα και το κλείσιμο· ελέγξτε τα τερματικά, την επιβράδυνση, τις βάσεις στήριξης και την ομαλή κίνηση.
- Δοκιμάστε το STOP, κάθε φωτοκύτταρο στον πομπό TX, στον δέκτη RX και στο μέσο της δέσμης, καθώς και την επαφή ασφαλείας της θυρίδας διέλευσης, εφόσον έχει εγκατασταθεί.
- Ελέγξτε τη χειροκίνητη απασφάλιση, την εκ νέου ασφάλιση και την απόκριση του τηλεχειριστηρίου στον σωστό δέκτη.
- Ο τεχνικός μετρά τις δυνάμεις πρόσκρουσης και τις ρυθμίζει στο ελάχιστο που απαιτείται για ασφαλή κίνηση. Μην αντισταθμίζετε το μάγκωμα αυξάνοντας τη δύναμη.
- Παραδώστε στον χρήστη το εγχειρίδιο και το πρόγραμμα συντήρησης. Διέρχεστε μόνο όταν η πύλη είναι πλήρως ανοιχτή και ακίνητη.
Προγραμματισμός SPYBOX BHS
PROG αριστερά = I, προγραμματισμός. PROG δεξιά = 0, κανονικός χειρισμός. Στη λειτουργία προγραμματισμού, τα κουμπιά OPEN / CLOSE επιλέγουν στοιχεία· οι εντολές κίνησης είναι απενεργοποιημένες. Αν η πύλη δεν ανταποκρίνεται μετά τις ρυθμίσεις, ελέγξτε πρώτα τη θέση του PROG.
Επίπεδο I – λειτουργίες ON / OFF
- Μετακινήστε το PROG αριστερά. Κρατήστε πατημένο το STOP/SET 3 s, μέχρι να αρχίσει να αναβοσβήνει η L1, και αφήστε το.
- Με τα OPEN / CLOSE επιλέξτε τη λυχνία LED της λειτουργίας. Πατήστε στιγμιαία το STOP/SET για να αλλάξετε την κατάσταση: αναμμένη = ON, σβηστή = OFF.
- Μην αφήνετε να περάσουν περισσότερα από 10 s. Περιμένετε 10 s χωρίς να πατήσετε κουμπιά ή επαναφέρετε το PROG δεξιά για έξοδο.
| LED – λειτουργία | Σημασία / κατάσταση |
|---|---|
| L1 – Αυτόματο κλείσιμο | ON: μετά το πλήρες άνοιγμα, η πύλη κλείνει μετά από την παύση που ορίζεται στο II/L1. OFF: αναμένει εντολή. |
| L2 – Κλείσιμο μετά τη διέλευση από φωτοκύτταρο | ON: μόλις ολοκληρωθεί η διέλευση από το φωτοκύτταρο, δίνεται εντολή κλεισίματος. Απαιτούνται εγκατεστημένα και δοκιμασμένα φωτοκύτταρα. |
| L3 – Πάντα κλείσιμο | ON: μετά την επαναφορά της τροφοδοσίας, δίνεται εντολή κλεισίματος με προειδοποιητική αναλαμπή 3 s. |
| L4 – Αναμονή | ON: μετά από 1 λεπτό αδράνειας, περιορίζεται η τροφοδοσία της εξόδου και των πομπών BlueBUS. Ελέγξτε τα εξαρτήματα που εξαρτώνται από αυτήν. |
| L5 – Δοκιμή STOP 8K2 | ON: πριν από τον ελιγμό, ελέγχεται η αντίσταση της ακμής ασφαλείας των 8,2 kΩ. Μετά την ενεργοποίηση απαιτείται εκμάθηση των συσκευών· δεν είναι κατάλληλο για απλή επαφή NC/NO. |
| L6 – Κλείδωμα OPEN / CLOSE | ON: απενεργοποιεί τα κουμπιά κίνησης στο κάλυμμα όταν το PROG βρίσκεται στην κανονική θέση 0. |
| L7 – Απαγόρευση εκμάθησης του εσωτερικού ραδιοδέκτη | ON: απαγορεύει την αποθήκευση νέων τηλεχειριστηρίων στον ενσωματωμένο ραδιοδέκτη. Δεν επηρεάζει τη μνήμη του ξεχωριστού OXIBD. |
| L8 – Απενεργοποίηση του εσωτερικού ραδιοδέκτη | ON: ο εσωτερικός δέκτης δεν ανταποκρίνεται στα αποθηκευμένα τηλεχειριστήρια. Το OXIBD ρυθμίζεται ξεχωριστά. |
Στην κανονική θέση PROG 0, οι L1–L8 είναι σβηστές ακόμη και όταν οι λειτουργίες είναι ενεργές. Επομένως, το ότι είναι σβηστές κατά την κανονική λειτουργία δεν σημαίνει ότι όλες οι λειτουργίες είναι απενεργοποιημένες.
Επίπεδο II – τιμές παραμέτρων
- Μετακινήστε το PROG αριστερά και κρατήστε πατημένο το STOP/SET 3 s για το αναβόσβημα του L1· αφήστε το.
- Με τα OPEN / CLOSE επιλέξτε την LED εισόδου της επιθυμητής παραμέτρου.
- Κρατήστε πατημένο το STOP/SET. Μετά από 3 s εμφανίζεται η LED τιμών. Συνεχίστε να κρατάτε πατημένο το STOP/SET και επιλέξτε τη νέα τιμή με τα OPEN / CLOSE.
- Αφήστε το STOP/SET. Περιμένετε 10 s χωρίς να πατήσετε κανένα κουμπί ή επαναφέρετε το PROG προς τα δεξιά.
Οι τιμές με έντονη γραφή είναι οι εργοστασιακές προεπιλογές· καθοριστική είναι η πραγματική ρύθμιση της πλακέτας. Στο L8 ενεργοποιείται η εντολή του ραδιοπομπού· δεν πρόκειται για μόνιμη προεπιλογή. Τα ποσοστά ταχύτητας και δύναμης έχουν διαφορετική σημασία.
| LED εισόδου – όνομα και περιγραφή | LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος παύσης Χρησιμοποιείται για το αυτόματο κλείσιμο I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Τρόπος λειτουργίας Ακολουθία εντολής βηματικής λειτουργίας. Τα L7/L8 δεν χρησιμοποιούνται. | L1 – άνοιγμα – διακοπή – κλείσιμο – διακοπή L2 – άνοιγμα – διακοπή – κλείσιμο – διακοπή L3 – άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο L4 – κοινή είσοδος L5 – κίνηση όσο κρατιέται πατημένη η εντολή L6 – βιομηχανικός τρόπος λειτουργίας L7 – δεν χρησιμοποιείται L8 – δεν χρησιμοποιείται |
| L3 – Ταχύτητα κινητήρα Ποσοστό της μέγιστης τιμής. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %. | L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – άνοιγμα 75 %, κλείσιμο 30 % L6 – άνοιγμα 75 %, κλείσιμο 50 % L7 – άνοιγμα 100 %, κλείσιμο 50 % L8 – άνοιγμα 100 %, κλείσιμο 75 % |
| L4 – FLASH / OUT1 Ο τρόπος λειτουργίας πρέπει να αντιστοιχεί στην τάση και στη χρήση του φορτίου. | L1 – ένδειξη ανοίγματος πύλης L2 – ενεργό όταν η πύλη είναι κλειστή L3 – ενεργό όταν η πύλη είναι ανοιχτή L4 – φάρος 12 V DC / 21 W L5 – φάρος 24 V DC / 25 W L6 – ηλεκτρική κλειδαριά L7 – μαγνητική κλειδαριά L8 – ραδιοφωνικό κανάλι 2 |
| L5 – Δύναμη κινητήρα Άνοιγμα / κλείσιμο· ποσοστό ρύθμισης, όχι δύναμη πρόσκρουσης σε N. | L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 % |
| L6 – Ευαισθησία σε εμπόδια Άνοιγμα / κλείσιμο. Μεγαλύτερος αριθμός σημαίνει μεγαλύτερη ευαισθησία και μικρότερη επιτρεπόμενη δύναμη. | L1 – απενεργοποιημένη L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 % |
| L7 – INP2 Τύπος επαφής και λειτουργία της εισόδου Open· κοινός ακροδέκτης +. | L1 – SbS, NO L2 – άνοιγμα, NO L3 – κλείσιμο, NO L4 – μερικό άνοιγμα 1, NO L5 – STOP, NC L6 – PHOTO κατά το κλείσιμο, NC L7 – PHOTO1 κατά το άνοιγμα και το κλείσιμο, NC L8 – PHOTO2 κατά το άνοιγμα, NC |
| L8 – Εντολή εσωτερικού ραδιοσυστήματος Αφορά τον ενσωματωμένο δέκτη FLOR, όχι τον παρεχόμενο OXIBD. | L1 – αποθήκευση ολόκληρου του τηλεχειριστηρίου στη λειτουργία 1 L2 – λειτουργία 2 – SbS L3 – λειτουργία 2 – μερικό άνοιγμα L4 – λειτουργία 2 – άνοιγμα L5 – λειτουργία 2 – κλείσιμο L6 – λειτουργία 2 – STOP L7 – λειτουργία 2 – φωτισμός L8 – διαγραφή ενός κωδικού |
Μετά την αλλαγή της δύναμης, της ευαισθησίας ή της ταχύτητας, επαναλάβετε τον έλεγχο ασφαλείας και τη μέτρηση δυνάμεων. Αν χρησιμοποιήσετε διαφορετικό τρόπο λειτουργίας εξόδου, αποσυνδέστε το φορτίο που δεν αντιστοιχεί πλέον στη λειτουργία της.
Συνδέστε το ON3EBD με τον παρεχόμενο OXIBD
Αυτό το σετ περιλαμβάνει αμφίδρομο δέκτη OXIBD με σύνδεση plug-in και τριών καναλιών τηλεχειριστήριο ON3EBD. Αποθηκεύστε το ON3EBD σε αμφίδρομη λειτουργία με το κουμπί A στο OXIBD, όχι από το μενού L8 της πλακέτας. Το SPYBOX BHS διαθέτει επιπλέον δικό του μονόδρομο δέκτη FLOR. Κατά τη χρήση του OXIBD, μπορείτε να απενεργοποιήσετε το εσωτερικό ραδιόφωνο μέσω I/L8 ON.
OXIBD: λειτουργία 1 – ολόκληρο το τηλεχειριστήριο
- Στο OXIBD, κρατήστε πατημένο το κουμπί A μέχρι να ανάψει η πράσινη LED B και αφήστε το.
- Μέσα σε 10 s πατήστε στιγμιαία και αφήστε ένα από τα κουμπιά χειρισμού του ON3EBD. Μην χρησιμοποιείτε το κουμπί i για την αναζήτηση της κατάστασης.
- Η επιτυχής αποθήκευση επιβεβαιώνεται με 3 πράσινες αναλαμπές του B. Μπορείτε να προσθέσετε άλλο τηλεχειριστήριο μέσα στα επόμενα 15 s.
| Κουμπί ON3EBD | Εντολή στη λειτουργία 1 |
|---|---|
| 1 | SbS – βηματική λειτουργία |
| 2 | Μερικό άνοιγμα |
| 3 | Άνοιγμα |
| i | Αίτημα κατάστασης με σωστή αμφίδρομη διαμόρφωση· δεν αποτελεί τέταρτο κανάλι κίνησης. |
OXIBD: λειτουργία 2 – ένα κουμπί
Στο OXIBD πατήστε το A n φορές, ανάλογα με τον αριθμό εντολής· η LED B επιβεβαιώνει τον αριθμό. Εντός 10 s πατήστε στιγμιαία το επιλεγμένο κουμπί ON3EBD· η επιτυχία επιβεβαιώνεται με τρεις πράσινες αναλαμπές. Για την επόμενη εντολή, ξεκινήστε νέα διαδικασία.
| Αριθμός | Εντολή SPYBOX BHS |
|---|---|
| 1 | SbS |
| 2 | Μερικό άνοιγμα 1 |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
| 5 | STOP |
| 6 | Κοινή είσοδος SbS |
| 7 | SbS υψηλής προτεραιότητας |
| 8 | Απασφάλιση και άνοιγμα |
| 9 | Απασφάλιση και κλείσιμο |
| 10 | Άνοιγμα και κλείδωμα του αυτοματισμού |
| 11 | Κλείσιμο και κλείδωμα του αυτοματισμού |
| 12 | Κλείδωμα του αυτοματισμού |
| 13 | Ξεκλείδωμα του αυτοματισμού |
| 14 | Φωτισμός – χρονοδιακόπτης |
| 15 | Φωτισμός ON/OFF |
Η ανατροφοδότηση κατάστασης απαιτεί σωστή διαμόρφωση σειράς και διεύθυνσης ελέγχου στο OXIBD. Για τη διαδικασία διαμόρφωσης και λεπτομέρειες, ανατρέξτε στην περιγραφή του δέκτη OXIBD και στο PDF εγκατάστασής του. Η σύζευξη του πομπού είναι διαφορετική διαδικασία από την αναγνώριση της μονάδας ελέγχου.
Διαγραφή μνήμης OXIBD
Η διαγραφή αφαιρεί τα αποθηκευμένα τηλεχειριστήρια. Κρατήστε πατημένο το A ακόμη και όταν ανάψει και στη συνέχεια σβήσει το B. Όταν αρχίσει η επόμενη σειρά αναλαμπών, αφήστε το ακριβώς στην 3η αναλαμπή για διαγραφή όλων των πομπών ή στην 5η αναλαμπή για διαγραφή ολόκληρης της μνήμης του δέκτη. Στην 7η αναλαμπή διαγράφεται μόνο η σειρά/διεύθυνση BusT4· μην συγχέετε αυτές τις διαδικασίες.
Μετά τη διαγραφή της αμφίδρομης σύζευξης, πρέπει να διαγράψετε και την αποθήκευση στο ON3EBD· χρησιμοποιήστε τη διαδικασία επαναφοράς ON3EBD, και στη συνέχεια συζεύξτε ξανά το τηλεχειριστήριο. Η επαναφορά της πλακέτας SPYBOX ούτε η επιλογή 6 της διαγράφουν τον αυτόνομο OXIBD.
Ενσωματωμένος μονοκατευθυντικός δέκτης FLOR
Αν χρησιμοποιείτε συμβατό μονοκατευθυντικό πομπό στο εσωτερικό ραδιόφωνο, μεταβείτε στη II/L8 και επιλέξτε L1 για ολόκληρο τον πομπό ή L2–L7 για μία συγκεκριμένη εντολή. Αφού επιλέξετε την τιμή, αφήστε το STOP/SET και εντός 10 s πατήστε το επιθυμητό κουμπί στον πομπό. Τρεις αργές αναλαμπές επιβεβαιώνουν την αποθήκευση· μία σημαίνει ότι ο πομπός είναι ήδη αποθηκευμένος, οκτώ ότι η μνήμη είναι πλήρης και δύο γρήγορες ότι η εκμάθηση είναι κλειδωμένη. Η L8 διαγράφει τον κωδικό που μεταδόθηκε μεμονωμένα.
Διαγραφή μνήμης SPYBOX BHS
Πριν από τη διαγραφή, αποφασίστε τι θέλετε να διατηρήσετε. Μετακινήστε τον διακόπτη PROG αριστερά στη θέση I και κρατήστε πατημένα τα OPEN + CLOSE μέχρι να ανάψει η αντίστοιχη LED. Αφήνοντας τα κουμπιά, ξεκινά η επιλεγμένη διαδικασία· έπειτα επαναφέρετε το PROG προς τα δεξιά.
| Χρόνος πατήματος / LED | Ενέργεια |
|---|---|
| 3 s / L1 | Διαγράφει τις ρυθμίσεις και τη διαμορφωμένη εκμάθηση· διατηρεί τους κωδικούς του εσωτερικού ραδιοφώνου. |
| 6 s / L2 | Διαγράφει μόνο τους κωδικούς του εσωτερικού ραδιοφώνου. |
| 10 s / L3 | Διαγράφει τις ρυθμίσεις και τους κωδικούς του εσωτερικού ραδιοφώνου. |
Ο αυτόνομος OXIBD παραμένει αμετάβλητος· η διαγραφή είναι ξεχωριστή διαδικασία. Μετά τη διαγραφή της διαμόρφωσης, επαναλάβετε την εκμάθηση συσκευών, των θέσεων και ολόκληρη τη δοκιμή της πύλης.
Διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων
Μετρήστε μία σειρά σύντομων αναλαμπών. Ο φάρος, το εσωτερικό φως, το OK/BB και, αν υπάρχει, το SPYLIGHT επαναλαμβάνουν τη σειρά μετά από παύση 1 s.
| Αναλαμπές | Αιτία / επόμενο βήμα |
|---|---|
| 1 | BlueBUS Ελέγξτε τα καλώδια και τις συνδεδεμένες συσκευές· μετά την αλλαγή, επαναλάβετε την εκμάθηση. |
| 2 | Φωτοκύτταρο Αφαιρέστε το εμπόδιο, ελέγξτε την ευθυγράμμιση και τις διευθύνσεις / συνδεσμολογία. |
| 3 | Όριο δύναμης Ελέγξτε τη χειροκίνητη κίνηση, τα ελατήρια και τυχόν εμπλοκή. Αύξηση της δύναμης επιτρέπεται να ρυθμίσει τεχνικός μόνο αφού αντιμετωπιστεί η μηχανική αιτία και γίνει νέα δοκιμή. |
| 4 | STOP Ελέγξτε την ακμή ασφαλείας, τις επαφές και τη ρύθμιση της δοκιμής 8K2. |
| 5 | Μνήμη παραμέτρων Αποσυνδέστε και επαναφέρετε την τροφοδοσία. Αν το σφάλμα παραμένει, τεχνικός θα ελέγξει τη διαμόρφωση· η πλήρης διαγραφή απαιτεί νέα εκμάθηση. |
| 6 | Δεν χρησιμοποιείται Δεν αναφέρεται αντιστοιχισμένη βλάβη για αυτό το μοντέλο. |
| 7 | Εσωτερικό ηλεκτρικό κύκλωμα Αποσυνδέστε όλες τις παροχές ρεύματος για 20–30 s. Σε περίπτωση επανάληψης, παραγγείλετε σέρβις. |
| 8 | Συνεχής εντολή Ελέγξτε αν κάποιο κουμπί, ρελέ ή σύστημα ελέγχου παραμένει ενεργοποιημένο στη είσοδο εντολών. |
| 9 | Αυτοματισμός κλειδωμένος Χρησιμοποιήστε την εντολή «Ξεκλείδωμα αυτοματισμού»· πριν από την κίνηση, βεβαιωθείτε ότι ο χώρος είναι ελεύθερος. |
| 10 | Δεν ανιχνεύεται κατανάλωση από τον κινητήρα κατά την εκμάθηση Ελέγξτε το MOT, το τερματικό τροφοδοσίας, την επαφή της τροχιάς και τις επαφές του φορείου. |
| Ένδειξη | Έλεγχος |
|---|---|
| Η πόρτα δεν ανταποκρίνεται, το OK αναβοσβήνει γρήγορα δύο φορές | Το PROG έμεινε αριστερά· επαναφέρετέ το δεξιά στη θέση 0. |
| Το OK/BB είναι σβηστό | Ελέγξτε την παροχή ρεύματος και την ασφάλεια. Πριν αντικαταστήσετε την ασφάλεια, εξαλείψτε την αιτία· χρησιμοποιήστε ασφάλεια ίδιου τύπου. |
| Το OK/BB παραμένει αναμμένο για πάνω από 20 s | Αποσυνδέστε την τροφοδοσία για 20–30 s· αν το πρόβλημα επαναληφθεί, καλέστε το σέρβις. |
| Τα L1 + L2 αναβοσβήνουν | Απαιτείται εκμάθηση των συσκευών. |
| Τα L3 + L4 αναβοσβήνουν | Απαιτείται εκμάθηση των θέσεων. |
| Το εσωτερικό φως αναβοσβήνει γρήγορα για 10 s | Βραχυκύκλωμα ή υπερβολική κατανάλωση από το MOT. Ελέγξτε την ηλεκτρική μόνωση της τροχιάς και την εξισορρόπηση. |
| Το τηλεχειριστήριο ανάβει, αλλά η πόρτα δεν ανταποκρίνεται | Ελέγξτε ότι ο δέκτης είναι ο σωστός (OXIBD), καθώς και τη σύζευξη και τυχόν φραγή. |
Εφεδρική τροφοδοσία
Το SPYBOX BHS υποστηρίζει εφεδρική τροφοδοσία με PS324. Συνδέστε την μόνο αφού ολοκληρωθούν η εγκατάσταση και ο προγραμματισμός, στην προβλεπόμενη υποδοχή· πριν από το σέρβις, αποσυνδέστε τόσο την παροχή ρεύματος όσο και την μπαταρία. Για διαθεσιμότητα και σωστό τύπο επιβεβαιώστε κατά την παραγγελία. Η ηλιακή τροφοδοσία Solemyo της τυπικής SPYBOX B δεν περιλαμβάνεται αυτομάτως στην ταχεία BHS.
Χειροκίνητη απασφάλιση και ασφάλιση
Απασφαλίζετε μόνο όταν η πόρτα είναι ακίνητη. Αν τα ελατήρια είναι κατεστραμμένα, η πόρτα μπορεί να κατέβει ανεξέλεγκτα. Αν το γκαράζ είναι προσβάσιμο μόνο μέσω αυτής της πόρτας, μεριμνήστε εκ των προτέρων για κατάλληλη εξωτερική απασφάλιση.
- Τραβήξτε το κορδόνι προς τα κάτω μέχρι να ακουστεί διπλό κλικ· ο κινητήρας απασφαλίζεται και η πόρτα μπορεί να μετακινηθεί με το χέρι.
- Για να ασφαλίσετε ξανά τον μηχανισμό, τραβήξτε πάλι το κορδόνι μέχρι να ακουστεί διπλό κλικ.
- Πριν δώσετε ηλεκτρική εντολή, βεβαιωθείτε ότι ο μηχανισμός είναι ασφαλισμένος, ο χώρος ελεύθερος και τα στοιχεία ασφαλείας λειτουργούν σωστά.
Συντήρηση και ασφαλής λειτουργία
Προγραμματίζετε τον τεχνικό έλεγχο κάθε 6 μήνες. Κάθε μήνα, ελέγχετε την αναστροφή της κίνησης όταν το κάτω άκρο έρχεται σε επαφή με αντικείμενο ύψους 50 mm, σύμφωνα με τις οδηγίες για την πόρτα σας. Αν ο έλεγχος αποτύχει, μη χρησιμοποιείτε τον αυτοματισμό και καλέστε τεχνικό.
Μη λιπαίνετε με λάδι ή γράσο την τροχιά ή το εσωτερικό μεταλλικό προφίλ στα σημεία των συρόμενων ηλεκτρικών επαφών. Το λιπαντικό μπορεί να επηρεάσει αρνητικά την ηλεκτρική επαφή. Τουλάχιστον μία φορά τον χρόνο, με αποσυνδεδεμένη την παροχή ρεύματος και την μπαταρία, καθαρίστε την τροχιά και ελέγξτε τη μόνωση, τη στερέωση, την ελεύθερη χειροκίνητη κίνηση και τα φωτοκύτταρα· στη συνέχεια ασφαλίστε ξανά τον κινητήρα και δοκιμάστε τη λειτουργία του.
Κρατάτε τα τηλεχειριστήρια μακριά από παιδιά. Μην περνάτε κάτω από πόρτα που κινείται. Σε περίπτωση ασυνήθιστου θορύβου, βλάβης στα συστήματα ασφαλείας ή ελαττωματικού ελατηρίου, απασφαλίστε με ασφάλεια την πόρτα και παραγγείλτε επισκευή. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε κατάλληλο σημείο συλλογής.
Τεχνικά χαρακτηριστικά SPY650HS / SPYBOX BHS
| Παράμετρος | Τιμή |
|---|---|
| Χρήση | Γκαραζόπορτες σε προστατευμένο εσωτερικό χώρο. |
| Κινητήρας / μονάδα ελέγχου | SPY650HS / αυτόνομο SPYBOX BHS. |
| Τροφοδοσία / κινητήρας | 230 V AC ±10 %, 50/60 Hz / 24 V DC μέσω της τροχιάς. |
| Μέγιστη / ονομαστική δύναμη | 650 / 200 N. |
| Μέγιστη ταχύτητα | 0,24 m/s; συνθήκες χρόνου 8,5 s. |
| Μέγιστη / ονομαστική κατανάλωση ισχύος | 300 / 190 W· μέγιστη κατανάλωση 1,6 A. |
| Αναμονή | 0,5 W υπό τις συνθήκες της αντίστοιχης λειτουργίας. |
| Φορτίο λειτουργίας | 30 κύκλοι/h, 300 κύκλοι/ημέρα, 12 συνεχόμενοι. |
| Βαθμός προστασίας / θερμοκρασία | IP41 / −20 έως +55 °C. |

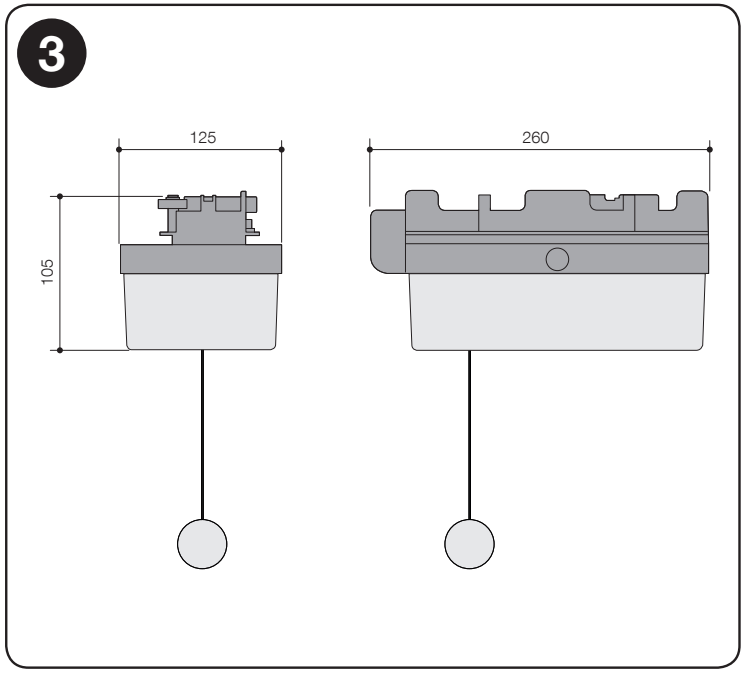

| Διαστάσεις κινητήρα | 260 × 125 × 105 mm· αυτόνομο κουτί 209 × 145 × 70,5 mm. |
| Βάρος παράδοσης | Εξαρτάται από τη συγκεκριμένη διαμόρφωση και την παρεχόμενη τροχιά· το βάρος του σετ αναφέρεται στο επάνω μέρος της σελίδας προϊόντος. |
| Επιφάνεια πόρτας | Τμηματική έως 10,5 m²· ανακλινόμενη έως 11,5 m²· διαστασιολογικές και εγκαταστατικές απαιτήσεις. |
| Βοηθητική τροφοδοσία | 30 V DC, −20 % / +5 %, μέγ. 100 mA· συγκεκριμένος θετικός και αρνητικός πόλος. |
| Ασύρματο σύστημα σε αυτό το σετ | OXIBD + ON3EBD· 433,92 MHz, αμφίδρομο BD. |
| Φωτισμός | Ενσωματωμένος φωτισμός LED στο αυτόνομο κουτί· το SPYLIGHT είναι προαιρετικό, μέγ. 2 εκτός της τροχιάς του φορείου. |
SPY Hi-Speed – παρουσίαση του μηχανισμού κίνησης
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
