Σύνδεση εξωτερικού δέκτη NICE OX2 στον μηχανισμό κίνησης

Σημείωση: Αυτή η σελίδα ισχύει επίσης για NICE SMX2R, NICE OX2FM .

Τι θα βρείτε εδώ;

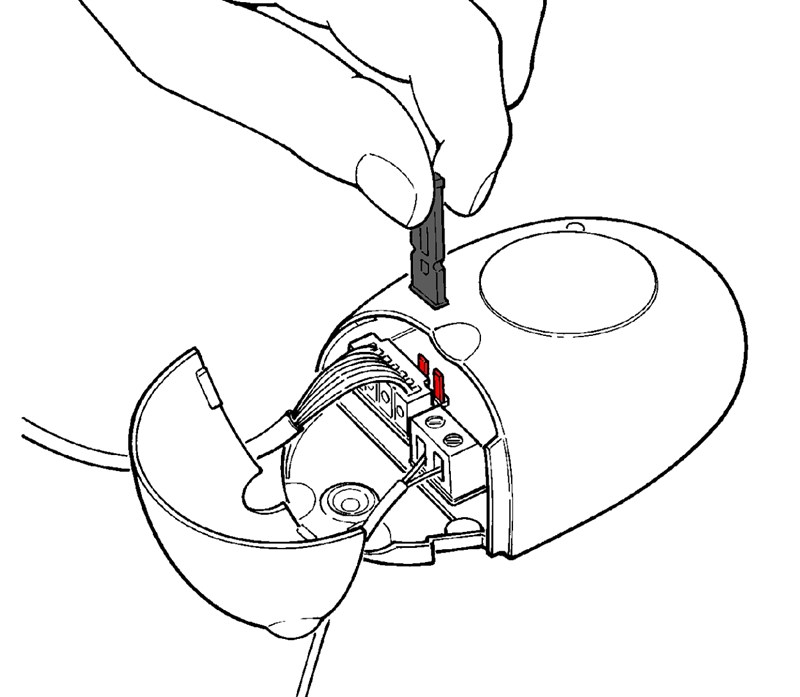

Η συσκευή παραδίδεται με έτοιμη καλωδίωση, την οποία απλώς συνδέετε στην παροχή ηλεκτρικού ρεύματος (12V ή 24V συνεχούς ή εναλλασσόμενου ρεύματος). Η επιλογή του τρόπου τροφοδοσίας καθορίζεται με τον βραχυκυκλωτήρα, σύμφωνα με τον παρακάτω πίνακα:

Επιλογή τροφοδοσίας NICE SMX2R Βραχυκυκλωτήρας Τρόπος τροφοδοσίας Εύρος τάσης
δεν είναι τοποθετημένος 24V AC/DC 18–28V
είναι τοποθετημένος 12V AC/DC 10–18V

Ηλεκτρική σύνδεση

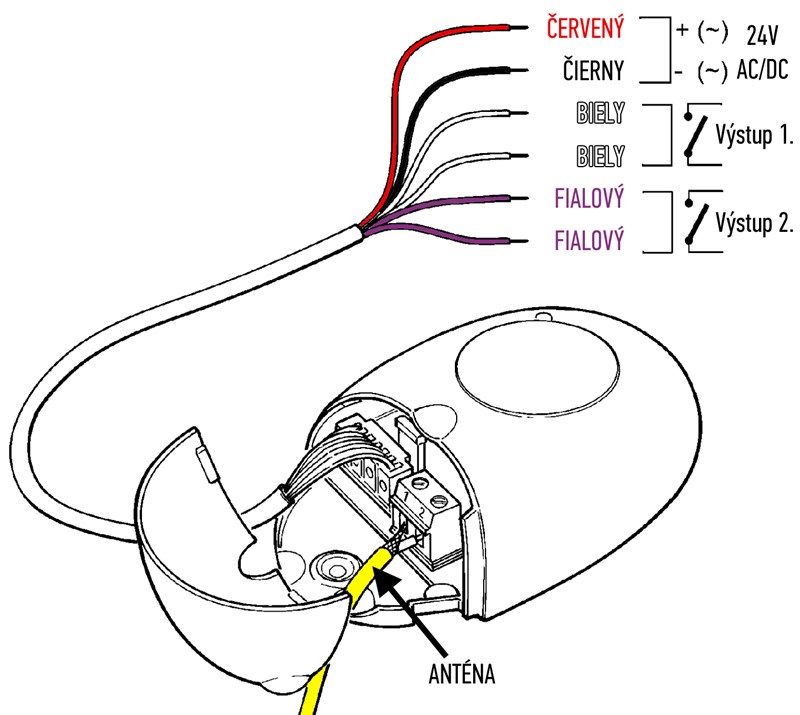

Ο δέκτης περιλαμβάνει καλωδίωση για την τροφοδοσία, τις εξόδους των δύο ρελέ και την είσοδο κεραίας:

Καλωδίωση NICE SMX2R

Χρώμα καλωδίου Είσοδος/έξοδος Περιγραφή
Κόκκινο/Μαύρο Τροφοδοσία Το κόκκινο είναι ο θετικός πόλος και το μαύρο ο αρνητικός. Σε περίπτωση χρήσης εναλλασσόμενου ρεύματος, δεν έχει σημασία.
Λευκό/Λευκό Έξοδος ρελέ 1.
δηλαδή, χειρισμός με το κουμπί 1.		 Για κανονικά ανοικτές επαφές (NO). Αν θέλετε να χρησιμοποιήσετε κανονικά κλειστές επαφές (NC), ακολουθήστε την παρακάτω διαδικασία.
Μωβ/Μωβ Έξοδος ρελέ 2.
δηλαδή, χειρισμός με το κουμπί 2.		 Για κανονικά ανοικτές επαφές (NO). Αν θέλετε να χρησιμοποιήσετε κανονικά κλειστές επαφές (NC), ακολουθήστε την παρακάτω διαδικασία.
Κίτρινο Κεραία Η κεραία είναι προαιρετική· μπορείτε να αφήσετε τον δέκτη με το καλωδιάκι που περιλαμβάνεται, με εμβέλεια περίπου 40-50m.



Σύνδεση της πρώτης εξόδου ελέγχου (λευκά καλώδια)

Πρώτη έξοδος ρελέ από το OX2 (διακόπτης 1 - λευκά καλώδια) συνδέετε στους ακροδέκτες της μονάδας ελέγχου στην ίδια είσοδο στην οποία θα συνδέατε και ένα ενσύρματο μπουτόν. Αυτές οι είσοδοι συνήθως επισημαίνονται ως εξής:

  • σύμβολο διακόπτη
  • GND + PB (Ground + Push Button)
  • START
  • SBS (Step By Step)

Στη συνέχεια μπορείτε να αντιστοιχίσετε τα τηλεχειριστήρια με τον εξωτερικό δέκτη NICE OX2, ακολουθώντας την εξής διαδικασία:

  1. Μία φορά πατήστε το κουμπί στο OX2· η ενδεικτική λυχνία δίπλα του θα αρχίσει να αναβοσβήνει σε διαστήματα του ενός δευτερολέπτου.
  2. Μέσα σε 10 δευτερόλεπτα, πατήστε παρατεταμένα το κουμπί του τηλεχειριστηρίου με το οποίο θέλετε να χειρίζεστε την πύλη, μέχρι η ενδεικτική λυχνία στο OX2 να αναβοσβήσει αργά 3 φορές (περίπου 3 δευτερόλεπτα) και μετά αφήστε το.
  3. Περιμένετε να σταματήσει να αναβοσβήνει η ενδεικτική λυχνία στο OX2 και είστε έτοιμοι. Πατώντας επανειλημμένα το κουμπί του τηλεχειριστηρίου, θα πρέπει να μπορείτε να ανοίγετε, να κλείνετε και να σταματάτε την πύλη.

Προαιρετική σύνδεση της δεύτερης εξόδου ελέγχου (μωβ καλώδια)

Αν η μονάδα ελέγχου σας διαθέτει επιπλέον είσοδο (π.χ. για άνοιγμα πεζών), ή αν θέλετε να χειρίζεστε άλλη συσκευή, μπορείτε προαιρετικά να συνδέσετε και τη δεύτερη έξοδο ρελέ από το OX2 (διακόπτης 2 - μωβ καλώδια). Η διαδικασία αντιστοίχισης του κουμπιού του τηλεχειριστηρίου με τα μωβ καλώδια είναι η εξής:

  1. Δύο φορές πατήστε το κουμπί στο OX2· η ενδεικτική λυχνία δίπλα του θα αρχίσει να αναβοσβήνει ακολουθία αναλαμπών: αναλαμπή, αναλαμπή, παύση, αναλαμπή, αναλαμπή
  2. Μέσα σε 10 δευτερόλεπτα, πατήστε παρατεταμένα το κουμπί του τηλεχειριστηρίου με το οποίο θέλετε να χειρίζεστε την πύλη, μέχρι η ενδεικτική λυχνία στο OX2 να αναβοσβήσει αργά 3 φορές (περίπου 3 δευτερόλεπτα) και μετά αφήστε το.
  3. Περιμένετε να σταματήσει να αναβοσβήνει η ενδεικτική λυχνία στο OX2 και είστε έτοιμοι. Με το κουμπί του τηλεχειριστηρίου θα πρέπει να μπορείτε να χειρίζεστε την έξοδο των μωβ καλωδίων.

Χρήση με κανονικά κλειστές επαφές (NC)

Ο δέκτης προορίζεται κανονικά για κανονικά ανοικτές επαφές (NO), πράγμα που σημαίνει ότι μετά την αποστολή εντολής από το τηλεχειριστήριο, για περίπου 300ms κλείνει το κύκλωμα και έτσι δίνει εντολή στη συσκευή που ελέγχεται να ενεργοποιηθεί. Αν θέλετε την αντίστροφη λειτουργία, δηλαδή μετά την αποστολή εντολής το κλειστό κύκλωμα, για περίπου 300ms, να ανοίγει, ακολουθήστε την παρακάτω διαδικασία:

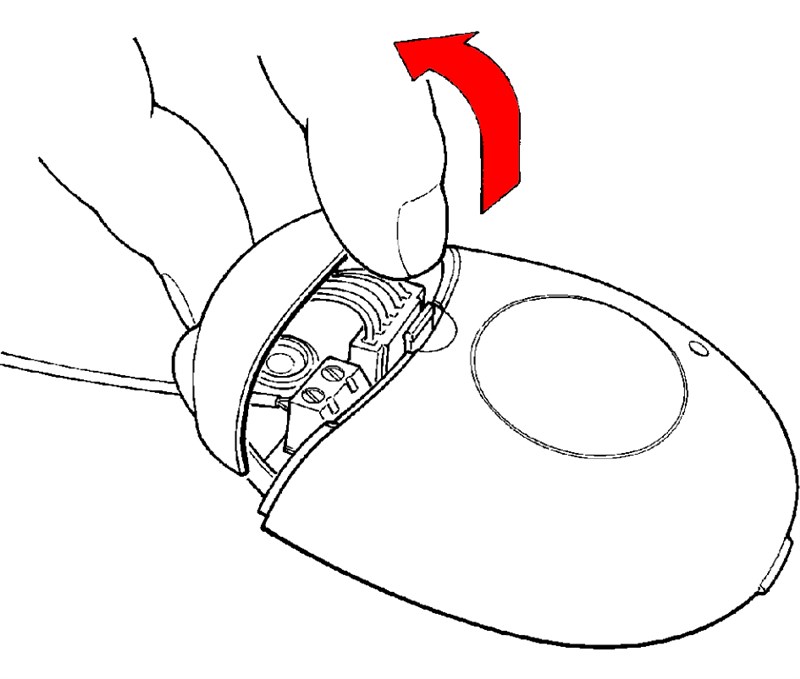

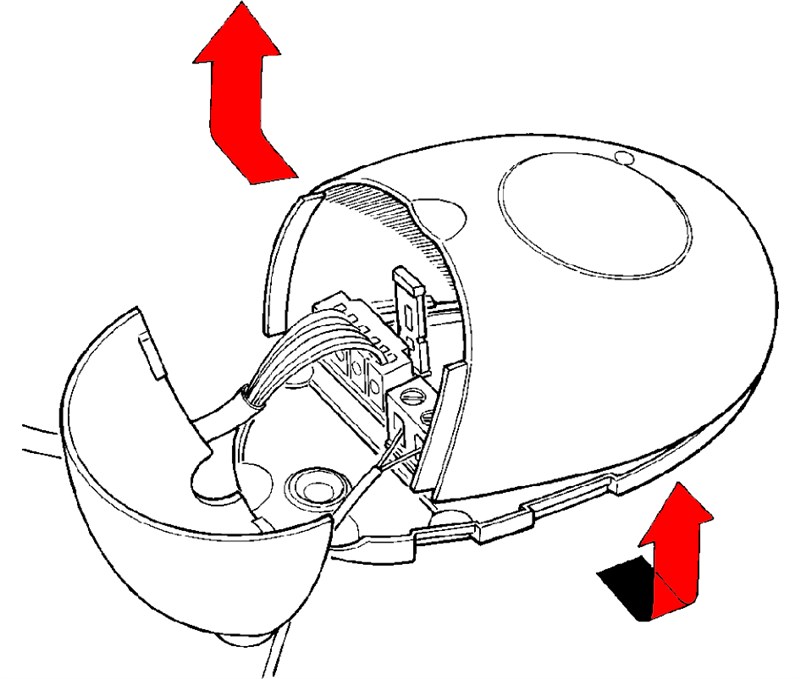

1. Ανοίξτε το επάνω κάλυμμα του δέκτη 2. Ανοίξτε το κάτω κάλυμμα του δέκτη
Ανοίξτε το επάνω κάλυμμα του δέκτη Ανοίξτε το κάτω κάλυμμα του δέκτη
3. Αφαιρέστε την πλακέτα κυκλώματος και γυρίστε την ανάποδα

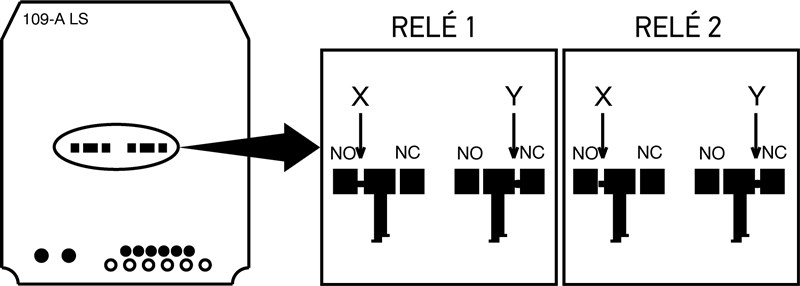

Για κάθε ρελέ ξεχωριστά, διακόψτε τη σύνδεση X και κολλήστε τη σύνδεση Y

Ισχύει η ίδια διαδικασία και για τα δύο ρελέ:

  1. Διακόψτε τη σημειωμένη σύνδεση X
  2. Κολλήστε τη σημειωμένη σύνδεση Y

Η διαδικασία είναι αναστρέψιμη και μπορείτε να την εφαρμόσετε μόνο σε ένα ρελέ, ανάλογα με τις ανάγκες σας.
