NICE SMX2R - γενικός εξωτερικός δέκτης δύο καναλιών με κυλιόμενο κωδικό
ΕΚΠΤΩΣΕΙΣ ΕΚΚΑΘΑΡΙΣΗΣ| Διαθεσιμότητα προϊόντος: | η πώληση ολοκληρώθηκε | Δυστυχώς, το προϊόν δεν είναι πλέον διαθέσιμο για παράδοση. Αυτό δεν σημαίνει ότι δεν θα είναι ποτέ ξανά διαθέσιμο, αλλά προς το παρόν δεν προβλέπεται η επαναδιάθεσή του προς πώληση. |
|---|
Περιγραφή του προϊόντος NICE SMX2R - γενικός εξωτερικός δέκτης δύο καναλιών με κυλιόμενο κωδικό
Διαθέσιμο υποκατάστατο!
Ο εξωτερικός δέκτης NICE SMX2R διατίθεται σε προσφορά εκκαθάρισης. Θα αντικατασταθεί από το μοντέλο NICE OX2.
Δικάναλος (τι σημαίνει;) δέκτης συμβατός με τηλεχειριστήρια NICE με κυλιόμενο κωδικό τύπου FloR (ο κωδικός 52 bit επιτρέπει 4,5 τρισεκατομμύρια συνδυασμούς, οπότε είναι πρακτικά αδύνατο να παραβιαστεί). Αναγνωρίζει επίσης την κωδικοποίηση O-View των τηλεχειριστηρίων Era One και Era Inti και την κωδικοποίηση Smilo. Με τη βοήθεια αυτού του δέκτη μπορείτε να ελέγχετε μια αυτοματοποιημένη συσκευή άλλης μάρκας με τηλεχειριστήριο NICE.
Μπορείτε να αποθηκεύσετε έως και 256 τηλεχειριστήρια στη μνήμη του δέκτη.
Επιλογή τρόπου τροφοδοσίας του δέκτη NICE SMX2R
Η συσκευή παρέχεται με έτοιμη καλωδίωση, την οποία απλώς συνδέετε στην πηγή τροφοδοσίας (12V ή 24V συνεχούς ή εναλλασσόμενου ρεύματος). Η επιλογή του τρόπου τροφοδοσίας γίνεται μέσω γέφυρας, σύμφωνα με τον παρακάτω πίνακα:
 |
Γέφυρα | Τρόπος τροφοδοσίας | Εύρος τάσης |
|---|---|---|---|
| δεν είναι τοποθετημένη | 24V AC/DC | 18–28V | |
| είναι τοποθετημένη | 12V AC/DC | 10–18V |
Ηλεκτρική σύνδεση
Ο δέκτης περιλαμβάνει καλωδίωση για την τροφοδοσία, τις εξόδους των δύο ρελέ και την είσοδο της κεραίας:
| Χρώμα καλωδίου | Είσοδος/έξοδος | Περιγραφή |
|---|---|---|
| Κόκκινο/Μαύρο | Τροφοδοσία | Το κόκκινο είναι ο θετικός πόλος και το μαύρο ο αρνητικός. Με εναλλασσόμενο ρεύμα, η πολικότητα δεν έχει σημασία. |
| Λευκό/Λευκό | Έξοδος ρελέ 1. δηλαδή χειρισμός με το κουμπί 1. |
Για κανονικά ανοικτές επαφές (NO). Αν θέλετε να χρησιμοποιήσετε κανονικά κλειστές επαφές (NC), ακολουθήστε τα παρακάτω βήματα. |
| Μωβ/Μωβ | Έξοδος ρελέ 2. δηλαδή χειρισμός με το κουμπί 2. |
Για κανονικά ανοικτές επαφές (NO). Αν θέλετε να χρησιμοποιήσετε κανονικά κλειστές επαφές (NC), ακολουθήστε τα παρακάτω βήματα. |
| Κίτρινο | Κεραία | Η κεραία είναι προαιρετική. Μπορείτε να αφήσετε τον δέκτη μόνο με το καλωδιάκι που παρέχεται· η εμβέλεια θα είναι περίπου 40-50m. |
Φωτογραφίες του δέκτη NICE SMX2R

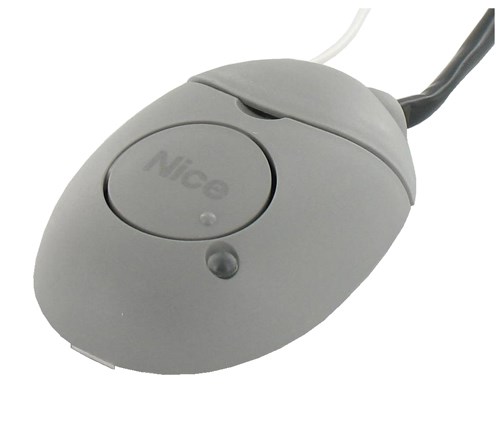

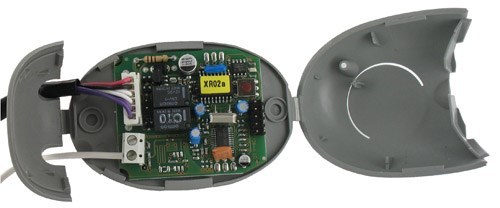

| Εξωτερική όψη | Εσωτερική όψη |
|---|---|
 |
 |

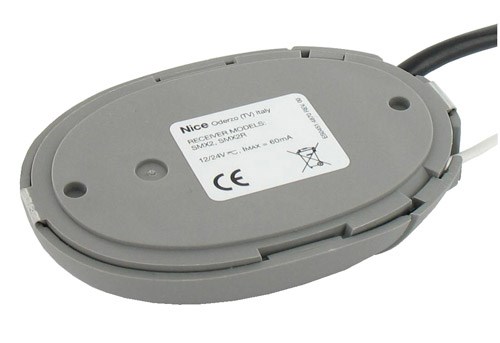

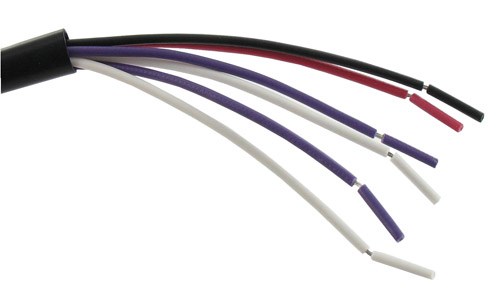

| Κάτω όψη | Λεπτομέρεια καλωδίωσης |
 |
 |
Χρήση με κανονικά κλειστές επαφές (NC)
Ο δέκτης είναι από προεπιλογή κατάλληλος για κανονικά ανοικτές επαφές (NO), δηλαδή, όταν σταλεί εντολή από το τηλεχειριστήριο, κλείνει το κύκλωμα για περίπου 300ms, στέλνοντας έτσι εντολή στη συσκευή που ελέγχεται να ενεργοποιηθεί. Αν θέλετε την αντίστροφη λειτουργία, δηλαδή το κύκλωμα που είναι κλειστό να ανοίγει για περίπου 300ms μετά την αποστολή της εντολής, ακολουθήστε τα παρακάτω βήματα:
| 1. Ανοίξτε το επάνω κάλυμμα του δέκτη | 2. Ανοίξτε το κάτω κάλυμμα του δέκτη |
|---|---|
 |
 |
| 3. Αφαιρέστε την πλακέτα και γυρίστε την ανάποδα | |
 |
|
|
Η διαδικασία είναι ίδια και για τα δύο ρελέ:
Η διαδικασία είναι αναστρέψιμη και μπορείτε να την εφαρμόσετε μόνο σε ένα ρελέ, αν χρειάζεται. |
|
Σύζευξη τηλεχειριστηρίων με τον δέκτη NICE SMX2R
 |

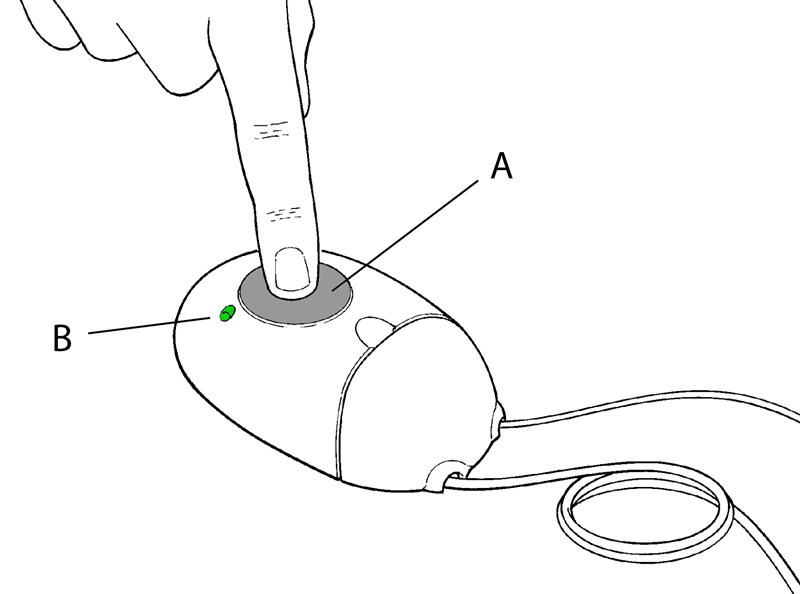

Αν θέλετε απλώς να πραγματοποιήσετε γρήγορα σύζευξη τηλεχειριστηρίου με τον δέκτη και δεν χρειάζεστε άλλες λειτουργίες, πατήστε παρατεταμένα το κουμπί A στον δέκτη μέχρι να ανάψει η λυχνία B. Στη συνέχεια, έχετε 10 δευτερόλεπτα για να πατήσετε παρατεταμένα οποιοδήποτε κουμπί στο τηλεχειριστήριο, μέχρι να αναβοσβήσει η λυχνία τρεις φορές. |
Αν χρειάζεστε πιο προηγμένες λειτουργίες, για παράδειγμα, αν θέλετε να χρησιμοποιείτε το τηλεχειριστήριο με περισσότερες συσκευές ή να αντιστοιχίσετε συγκεκριμένη εντολή σε ένα κουμπί, δείτε το αναλυτικό άρθρο για τη σύζευξη τηλεχειριστηρίων με μηχανισμούς κίνησης NICE.
Αντιστοίχιση καναλιού δέκτη με κουμπί τηλεχειριστηρίου
Στα τηλεχειριστήρια NICE FloR FLO2R-S μπορείτε να ρυθμίσετε απευθείας από το τηλεχειριστήριο το κανάλι που θα εκπέμπει το αντίστοιχο κουμπί. Από προεπιλογή, το πρώτο κουμπί έχει ρυθμιστεί στο πρώτο κανάλι και το δεύτερο κουμπί στο δεύτερο κανάλι. Η διαδικασία για κάθε κουμπί ξεχωριστά είναι η εξής:
 |
|
 |
 |
| Διακόψτε τη σημειωμένη σύνδεση και συνδέστε την με μια σταγόνα κασσίτερου στο κανάλι 2, 3 ή 4. | Διακόψτε τη σημειωμένη σύνδεση και συνδέστε την με μια σταγόνα κασσίτερου στο κανάλι 1, 3 ή 4. |
Τεχνικά χαρακτηριστικά του δέκτη NICE SMX2R
| Κωδικοποίηση |
|
|---|---|
| Τροφοδοσία |
|
| Κατανάλωση (ελάχιστη) | 10 mA στα 24V |
| Κατανάλωση (μέγιστη) | 60 mA στα 24V |
| Συχνότητα | 433,92 MHz |
| Ευαισθησία | 0,5 µV |
| Αριθμός ρελέ | 2 ρελέ |
| Χρόνος αναγνώρισης | 200ms |
| Χρόνος ενεργοποίησης | 300ms |
| Επαφή για κανονικά ανοικτό ρελέ | μέγ. 0,2A και 50V |
| Θερμοκρασία λειτουργίας | -10 έως +55 °C |
| Κατηγορία προστασίας | IP 30D |
| Διαστάσεις | 86×22×57 mm (π×β×υ) |
| Βάρος | 55 g |
