Σετ μηχανισμού κίνησης για γκαραζόπορτα έως 11,4/12,6m2 NICE SPIDER800
| Διαθεσιμότητα προϊόντος: | έως 7 ημέρες | Αποστέλλουμε συνήθως τα προϊόντα εντός 7 ημερών. |
|---|
έως 7 ημέρες
265,35 € με ΦΠΑ
| Βάρος |
|---|
| 10 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για γκαραζόπορτα έως 11,4/12,6m2 NICE SPIDER800
- σπαστές γκαραζόπορτες ύψους έως 2,6 m και επιφάνειας 11,4 m²,
- προεξέχουσες ανακλινόμενες γκαραζόπορτες ύψους έως 3 m και επιφάνειας 12,6 m²

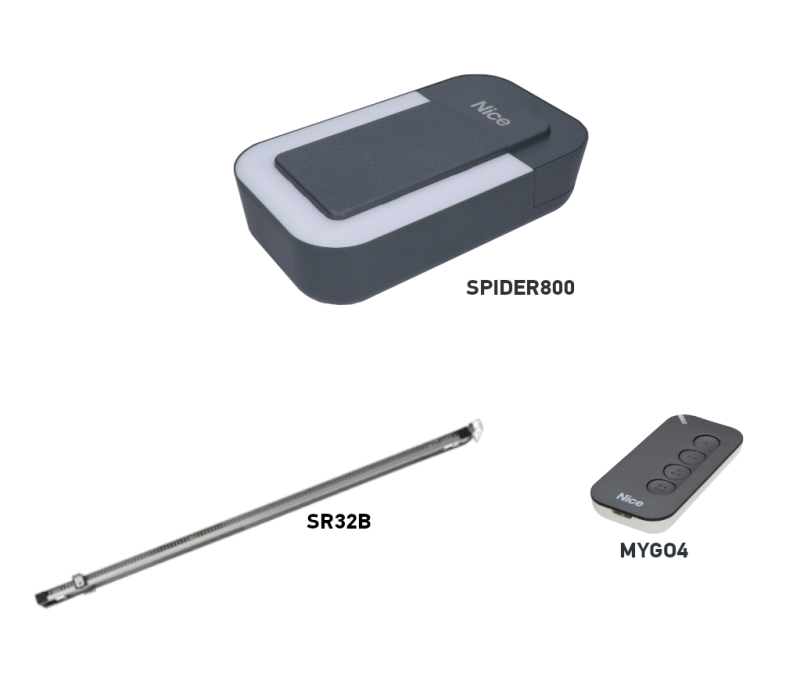

| Το σετ περιλαμβάνει: | NICE-SPIDER800 | |||
|---|---|---|---|---|
 |
1 × | Μηχανισμός NICE SPIDER800 | ||
|

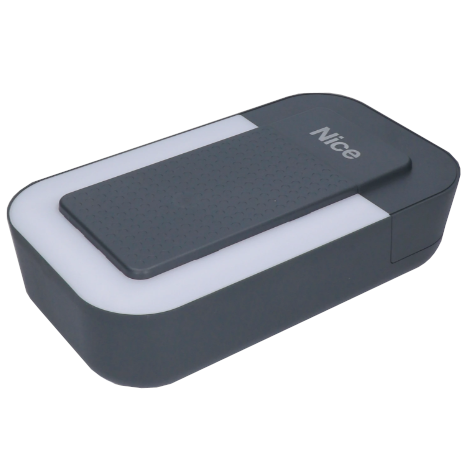

Ηλεκτρομηχανικός μηχανισμός NICE SPIDER800 για σπαστές γκαραζόπορτες επιφάνειας έως 11,4 m², ή προεξέχουσες ανακλινόμενες γκαραζόπορτες επιφάνειας έως 12,6 m². Ο κινητήρας παρέχεται με ενσωματωμένη μονάδα ελέγχου και ενσωματωμένο δέκτη. |
||||
 |
1 × | Τηλεχειριστήριο NICE MYGO4 | NICE-MYGO4 | |
|
Τηλεχειριστήριο με τέσσερα πλήκτρα για τον απομακρυσμένο έλεγχο αυτοματισμών γκαραζόπορτας. Μπορείτε να ελέγχετε τέσσερις συσκευές ή να δίνετε τέσσερις διαφορετικές εντολές σε μία συσκευή. |
Λεπτομέρειες  |
|||
 |

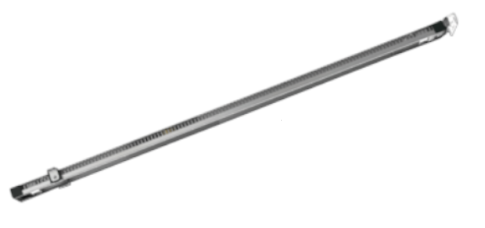

1 × | Ράγα ιμάντα SR32B, 3,2 m | NICE-SR32B | |
Προμονταρισμένη ράγα ιμάντα SR32B μήκους 3,2 m. Για σπαστή γκαραζόπορτα, ενδεικτικά έως 2,6 m· για ανακλινόμενη γκαραζόπορτα, το όριο διαφέρει ανάλογα με την κατασκευή· δείτε τον πίνακα συμβατότητας. | Λεπτομέρειες |
|||
 |
1 × | Εγχειρίδιο εγκατάστασης NICE SPIDER800 | ||
|
Εγχειρίδιο εγκατάστασης για εύκολη τοποθέτηση, με ενδεικτικά διαγράμματα καλωδίωσης και οδηγίες προγραμματισμού και σύζευξης τηλεχειριστηρίων. |
Λήψη |
|||
| 1 × | Εξαρτήματα εγκατάστασης | |||
|
Βίδες στερέωσης του μηχανισμού στη ράγα, βάσεις στήριξης, κορδόνι απασφάλισης κ.λπ. |
||||
NICE SPIDER800 είναι σετ μηχανισμού κίνησης γκαραζόπορτας με ράγα SR32B 3,2 m και ένα τηλεχειριστήριο MYGO4. Διαθέτει ενσωματωμένη μονάδα ελέγχου MCU1 και ραδιοφωνικό δέκτη. Η τροφοδοσία του συστήματος είναι 230 V AC.
Η ράγα με ιμάντα, ενισχυμένο με χαλύβδινα συρματόσχοινα, εξασφαλίζει αθόρυβη λειτουργία. Η μονάδα ελέγχου εκμάθησης ρυθμίζει τις τελικές θέσεις, τη δύναμη και την επιβράδυνση· ανιχνεύει εμπόδια. Σε περίπτωση διακοπής ρεύματος, η γκαραζόπορτα απασφαλίζεται με κορδόνι και κινείται χειροκίνητα.
Αξεσουάρ και μονάδα ελέγχου
Επιλέξτε τα μέτρα ασφαλείας με βάση τους πραγματικούς κινδύνους που παρουσιάζει η γκαραζόπορτα. Η ανίχνευση εμποδίων από τον μηχανισμό κίνησης δεν υποκαθιστά τα φωτοκύτταρα, την ακμή ασφαλείας ή τη μέτρηση δυνάμεων κατά την παράδοση της εγκατάστασης.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ρύθμιση, χειρισμός και συντήρηση του μηχανισμού κίνησης· η πλακέτα είναι ενσωματωμένη. | |
| Ράγα | Ο μηχανισμός κίνησης μετακινεί το φορείο με τον βραχίονα και απαιτεί κατάλληλη διαδρομή με ιμάντα. |
|
| Ψηλότερη γκαραζόπορτα | Επιλέξτε την επέκταση της διαδρομής ανάλογα με τον τύπο, το ύψος, την επιφάνεια και την αντίσταση της γκαραζόπορτας. | |
| Ανακλινόμενη γκαραζόπορτα | Για ανακλινόμενες γκαραζόπορτες με αντίβαρα απαιτείται κατάλληλη γεωμετρία βραχίονα. |
|
| Φωτοκύτταρα | Ανίχνευση εμποδίων στον προστατευμένο χώρο. Επιλέξτε τη σωστή ηλεκτρική διεπαφή. |
|
| Φάρος | Οπτική προειδοποίηση κατά την κίνηση της γκαραζόπορτας, ενδεχομένως και εξωτερική κεραία. | |
| Τηλεχειρισμός | Ο δέκτης είναι ενσωματωμένος. Το τηλεχειριστήριο πρέπει να αποθηκευτεί στη μνήμη του. | |
| Εφεδρική τροφοδοσία | Δυνατότητα χειρισμού σε περίπτωση διακοπής ρεύματος, με την προσθήκη μπαταρίας. | |
| Ρύθμιση συντήρησης | Διαγνωστικός έλεγχος και πιο λεπτομερείς ρυθμίσεις μέσω BusT4. |
Περιεχόμενα σετ SPIDER800
Αυτή η κάρτα προσφέρει το σετ SPIDER800 με ράγα SR32B και ένα τηλεχειριστήριο MYGO4. Τα περιεχόμενα της συσκευασίας αναγράφονται στον παραπάνω πίνακα του σετ. Τα φωτοκύτταρα, ο φάρος, η εφεδρική τροφοδοσία και ο βραχίονας SPA5 παραγγέλλονται ανάλογα με τις ανάγκες· δεν περιλαμβάνονται αυτόματα σε κάθε σετ.
| Σετ με ράγα |
|---|
NICE SPIDER800 800 N· SR32B + 1 × MYGO4. Τμηματική γκαραζόπορτα έως 11,4 m². |
Για ποια γκαραζόπορτα είναι κατάλληλος ο μηχανισμός κίνησης
Με τη βασική ράγα SR32B οι ενδεικτικές διαστάσεις εξαρτώνται από τον τύπο γκαραζόπορτας. Οι διαστάσεις στον πίνακα είναι πλάτος × ύψος. Η καταλληλότητα εξαρτάται επίσης από την εξισορρόπηση, την τριβή και τον διαθέσιμο χώρο εγκατάστασης.
| Τύπος γκαραζόπορτας | Ενδεικτικές διαστάσεις | Προϋπόθεση |
|---|---|---|
| Σε τμηματική | 4,4 × 2,6 m | Περίπου 11,4 m². |
| Σε μη προεξέχουσα ανακλινόμενη | 4,2 × 2,4 m | SPA5· επιφάνεια 10,08 m². |
| Σε προεξέχουσα ανακλινόμενη | 4,2 × 3,0 m | SPA5· επιφάνεια 12,6 m². |
| Σε ανακλινόμενη με ελατήριο | 4,2 × 3,0 m | Ανάλογα με την εγκατάσταση, χωρίς SPA5· ελέγξτε τη διαδρομή και την εξισορρόπηση. |
Μέγιστη δύναμη 800 N δηλώνει την ελκτική δύναμη του μηχανισμού κίνησης. Δεν είναι το βάρος της πόρτας σε κιλά. Κατά τη δοκιμή της απασφαλισμένης πόρτας η δύναμη που απαιτείται για τη χειροκίνητη κίνηση προς τις δύο κατευθύνσεις σε όλη τη διαδρομή δεν πρέπει να υπερβαίνει τα 225 N. Ο μηχανισμός κίνησης δεν πρέπει να χρησιμοποιείται ως υποκατάστατο της επισκευής κατεστραμμένων ελατηρίων ή μιας πόρτας με λανθασμένη εξισορρόπηση.
Η ράγα SR32B έχει μήκος 3,2 m και ωφέλιμη διαδρομή φορείου 2,8 m. Το ύψος της πόρτας εξαρτάται επίσης από την κατασκευή της και τον βραχίονα. Για ψηλότερη πόρτα μπορεί να προστεθεί προέκταση SR08B 0,8 m με μακρύτερο ιμάντα· σε διαδρομή 4 m, η ωφέλιμη διαδρομή είναι 3,5 m. Η προέκταση από μόνη της δεν επιβεβαιώνει την καταλληλότητα για μεγαλύτερη ή βαρύτερη πόρτα. Στείλτε μας το πλάτος, το ύψος, τον τύπο της πόρτας και την απαιτούμενη διαδρομή μέσω της επικοινωνίας.
Αριθμός κύκλων και φορτίο
Ένας κύκλος είναι το πλήρες άνοιγμα και κλείσιμο. Ο πίνακας αναφέρει τις μέγιστες τιμές ανάλογα με το ύψος· η αντίσταση της πόρτας τις μειώνει περαιτέρω. Ισχύει επίσης το συνολικό όριο των 50 κύκλων/ημέρα και μέγιστη διάρκεια 4 λεπτών συνεχούς λειτουργίας.
| Ύψος πόρτας | Κύκλοι/ώρα | Συνεχόμενοι |
|---|---|---|
| Έως 2 m | 20 | 10 |
| Πάνω από 2 έως 2,5 m | 15 | 7 |
| Πάνω από 2,5 έως 3 m | 12 | 5 |
| Πάνω από 3 έως 3,5 m | 10 | 4 |
Για απαιτούμενη δύναμη κίνησης έως 250 N, ο κατασκευαστής αναφέρει μείωση του αριθμού κύκλων κατά 25%· στα 250–400 N, κατά 42%. Αυτός ο υπολογισμός φορτίου δεν αυξάνει την επιτρεπόμενη αντίσταση κατά τη δοκιμή χειροκίνητης κίνησης: εξακολουθεί να ισχύει το όριο των 225 N το πολύ. Το θερμικό όριο μπορεί να εμποδίσει προσωρινά την περαιτέρω κίνηση· αφήστε τον μηχανισμό κίνησης να κρυώσει.
Εγκατάσταση ράγας και μηχανισμού κίνησης
Εγκαταστήστε με την πόρτα κλειστή και με αποσυνδεδεμένη την παροχή ρεύματος και την εφεδρική μπαταρία. Η πόρτα πρέπει να κινείται ομαλά με το χέρι και να παραμένει εξισορροπημένη σε διάφορες θέσεις όταν αποσυνδεθεί από το φορείο. Αντιμετωπίστε πριν από την εγκατάσταση τυχόν κλειδαριές που θα εμπόδιζαν την αυτόματη κίνηση. Η ρύθμιση των ελατηρίων και των αντίβαρων πρέπει να γίνεται από εξειδικευμένο τεχνικό.
- Ελέγξτε τον διαθέσιμο χώρο πάνω από την πόρτα, το μήκος της ράγας και την αντοχή του τοίχου και της οροφής. Φροντίστε να υπάρχει πρόσβαση στον μηχανισμό κίνησης και στο κορδόνι απασφάλισης.
- Σε ράγα δύο τμημάτων, εισαγάγετε και τα δύο τμήματα στον σύνδεσμο μέχρι τέρμα. Σε έτοιμη SR32B αυτό το βήμα σύνδεσης παραλείπεται. Ελέγξτε ότι το φορείο κινείται συνεχόμενα και ελεύθερα.
- Τοποθετήστε την κεφαλή του μοτέρ στη ράγα και στερεώστε την με τις παρεχόμενες βίδες. Επιτρέπεται επίσης η περιστροφή της κεφαλής κατά 90° ως προς τον άξονα της διαδρομής, σύμφωνα με το σχέδιο εγκατάστασης.
- Ρυθμίστε την τάση του ιμάντα. Ο υπερβολικά τεντωμένος ιμάντας μπορεί να προκαλέσει ζημιά στον μηχανισμό κίνησης· ο χαλαρός ιμάντας προκαλεί θόρυβο και αναξιόπιστη κίνηση. Σε περίπτωση προέκτασης, χρησιμοποιήστε τον κατάλληλο μακρύτερο ιμάντα.
- Στερεώστε το μπροστινό στήριγμα σε επαρκώς ανθεκτικό υπόστρωμα και αναρτήστε το πίσω μέρος στα στηρίγματα οροφής. Ευθυγραμμίστε τη ράγα και σφίξτε όλες τις στερεώσεις.

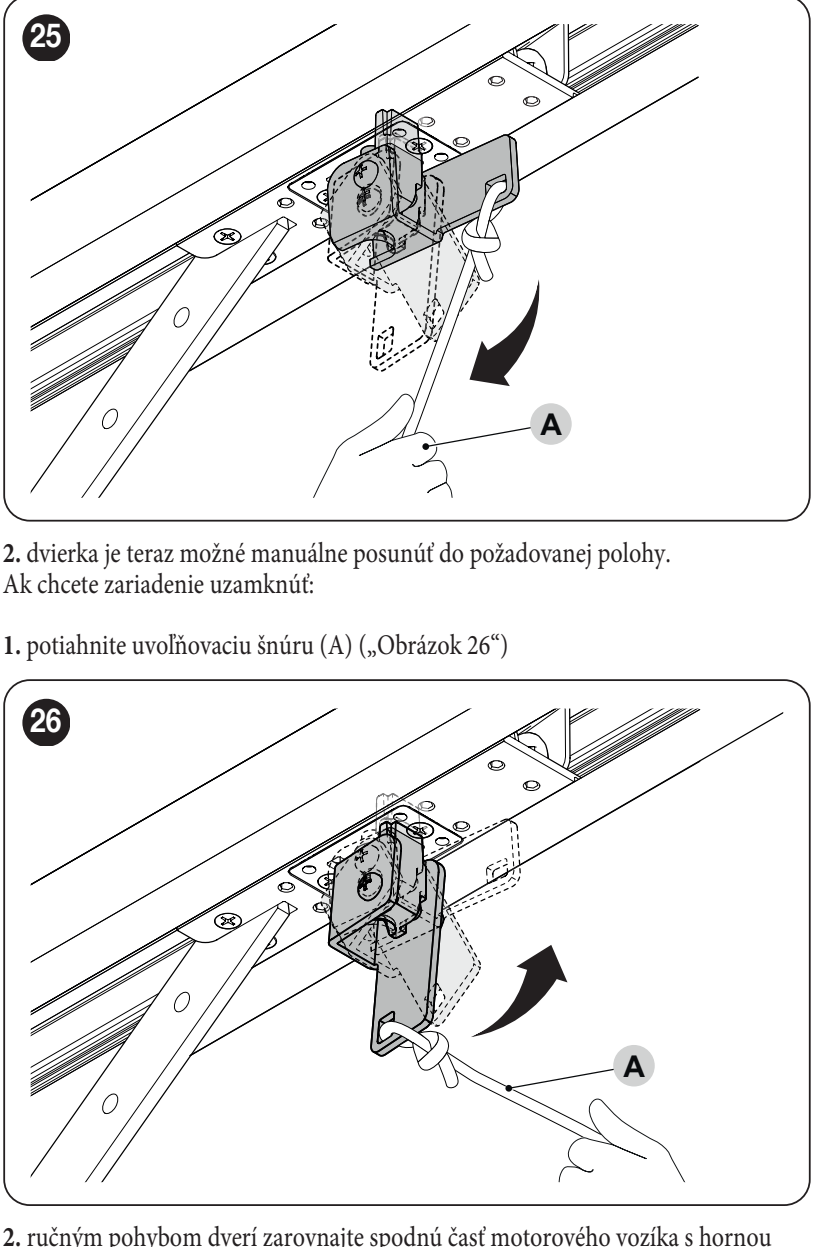

- Με την πόρτα κλειστή, αποσυνδέστε το φορείο, τοποθετήστε το στήριγμα στην πόρτα ευθυγραμμισμένο με τη ράγα και συνδέστε τον βραχίονα έλξης. Το λεπτό πάνελ πρέπει να διαθέτει κατάλληλη ενίσχυση· η εγκατάσταση πρέπει να αντέχει τη δύναμη του μηχανισμού κίνησης χωρίς παραμόρφωση.
- Ολοκληρώστε την εγκατάσταση του κορδονιού απασφάλισης. Κινήστε την πόρτα με το χέρι σε όλη τη διαδρομή, ελέγξτε τα διάκενα και ασφαλίστε ξανά το φορείο πριν από τη διαδικασία εκμάθησης.

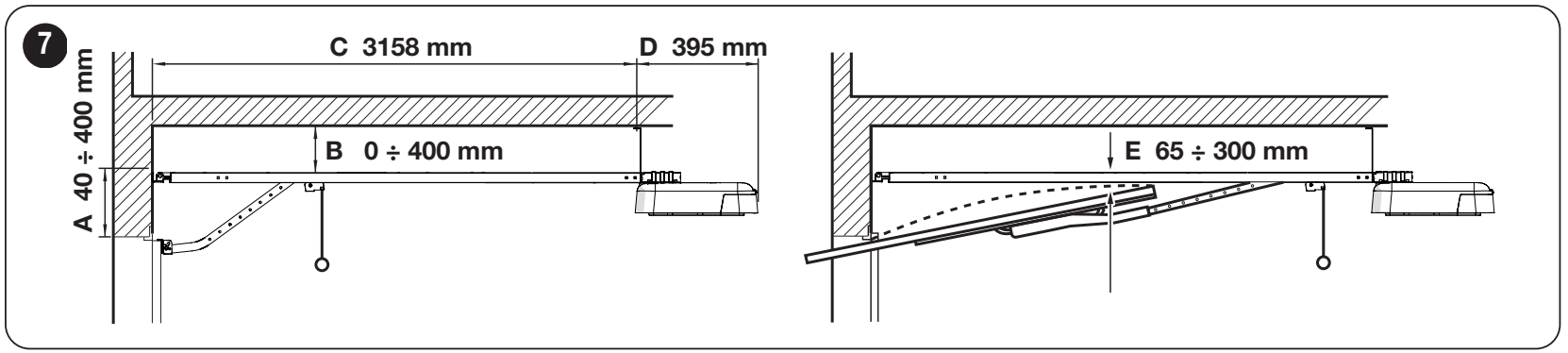

Στον προσανατολισμό που υποδεικνύεται:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 395 mm .
Για ανακλινόμενη πόρτα, τηρήστε E = 65–300 mm, δηλαδή την απόσταση της ράγας από το υψηλότερο σημείο του άνω άκρου της πόρτας κατά την κίνησή της. Οι διαστάσεις αφορούν τη διάταξη εγκατάστασης που απεικονίζεται.
Καλωδίωση και ηλεκτρική τροφοδοσία
Χρησιμοποιήστε πρίζα με προστασία 230 V AC, 50/60 Hz με αγωγό προστασίας και δυνατότητα ασφαλούς αποσύνδεσης. Μην κόψετε το παρεχόμενο καλώδιο ή το φις. Αν δεν υπάρχει κατάλληλη πρίζα, ηλεκτρολόγος πρέπει να εγκαταστήσει την παροχή και τις προστασίες της. Περάστε τα καλώδια χαμηλής τάσης χωριστά από την ηλεκτρική γραμμή και ασφαλίστε τα ώστε να μην τραβηχτούν και να μην έρθουν σε επαφή με κινούμενα μέρη.
| Σύνδεση | Καλώδιο / μέγιστο μήκος |
|---|---|
| Φάρος | 2 × 0,5 mm²· έως 20 m. |
| Κεραία | Ξεχωριστό ομοαξονικό καλώδιο RG58· έως 10 m, συνιστάται μήκος μικρότερο από 5 m. |
| Μπουτόν / διακόπτης με κλειδί | 2 × 0,5 mm² για εντολή χωρίς τάση NO· έως 50 m. Για δύο επαφές, 2 καλώδια 2 × 0,5 mm² ή ένα καλώδιο 4 × 0,5 mm². |
| Φωτοκύτταρα | BlueBUS: 2 × 0,7 mm², TX και RX παράλληλα. Με ρελέ: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Έως 30 m. |
| Ακμή ασφαλείας | 2 × 0,5 mm²· έως 20 m. Το OSE χρειάζεται τρεις αγωγούς σύμφωνα με την καλωδίωση της ακμής. |
| Ηλεκτρική γραμμή προς την πρίζα | 3 × 1,5 mm² έως 30 m· για μεγαλύτερη απόσταση, σύμφωνα με τις οδηγίες εγκατάστασης, 3 × 2,5 mm² και προστατευτική γείωση στη μονάδα αυτοματισμού. Τον σχεδιασμό και την υλοποίηση αναλαμβάνει ηλεκτρολόγος. |
Τα αναφερόμενα μήκη ισχύουν για τη συγκεκριμένη σύνδεση και το συγκεκριμένο περιβάλλον. Για διαφορετική μπάρα ασφαλείας ή μονάδα ελέγχου, ακολουθήστε επίσης τις οδηγίες της συγκεκριμένης συσκευής. Η τάση δικτύου δεν πρέπει να συνδεθεί στις εισόδους των παρελκομένων.
Πλακέτα ελέγχου, ακροδέκτες και πολικότητα

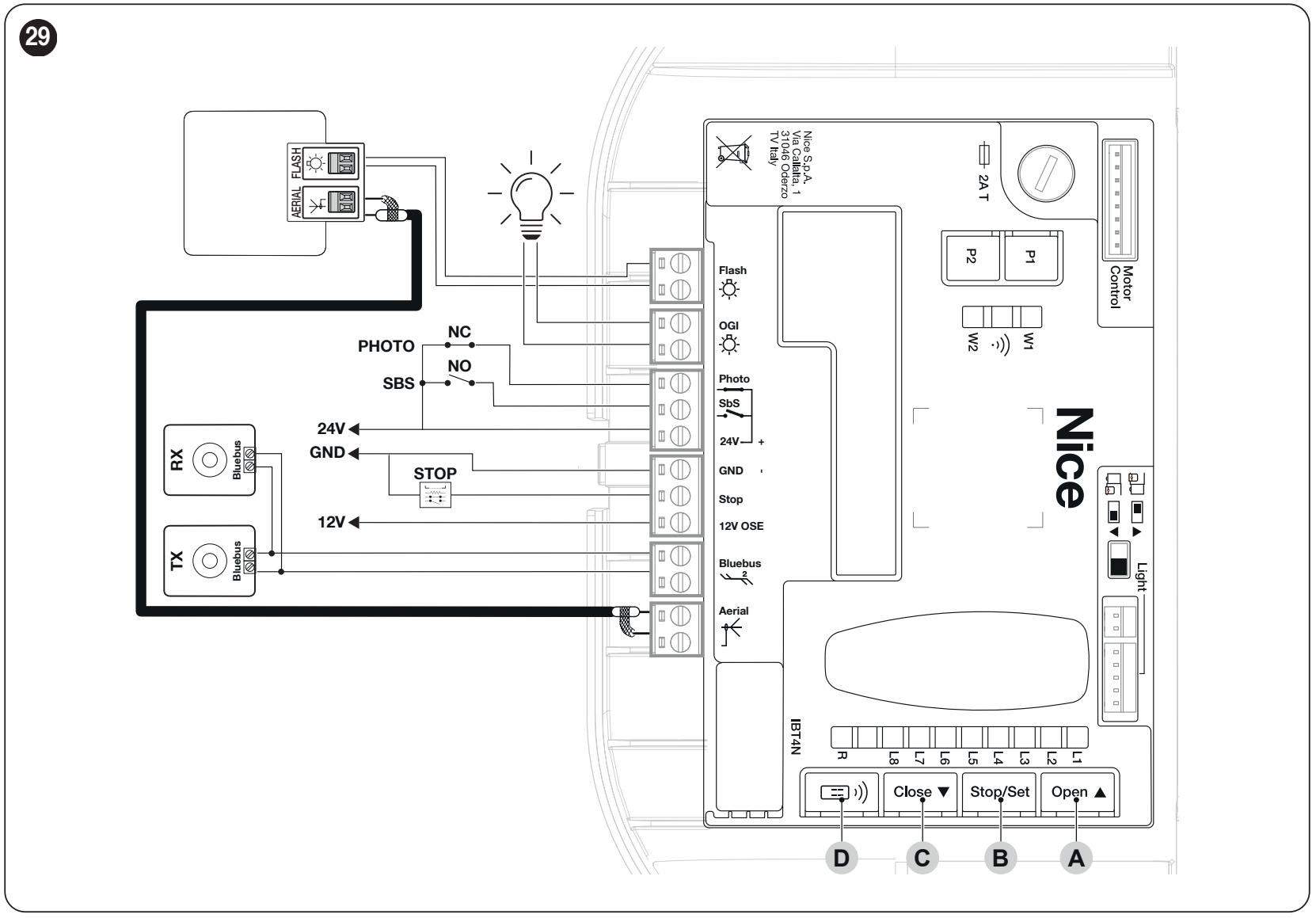

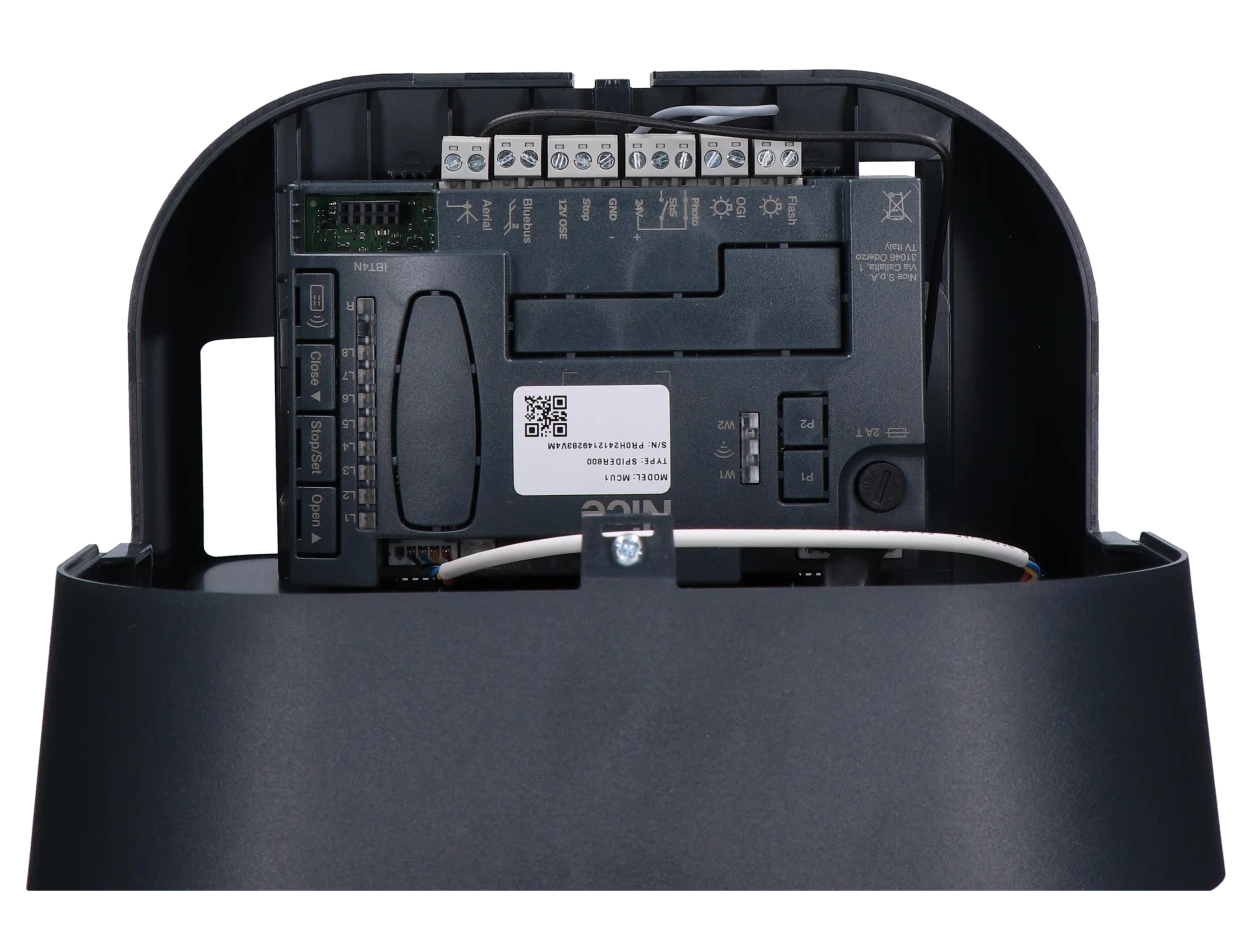

Το SPIDER800 διαθέτει ενσωματωμένη μονάδα ελέγχου MCU1 με BlueBUS και LED προγραμματισμού L1–L8.
| Ακροδέκτης | Λειτουργία και σύνδεση |
|---|---|

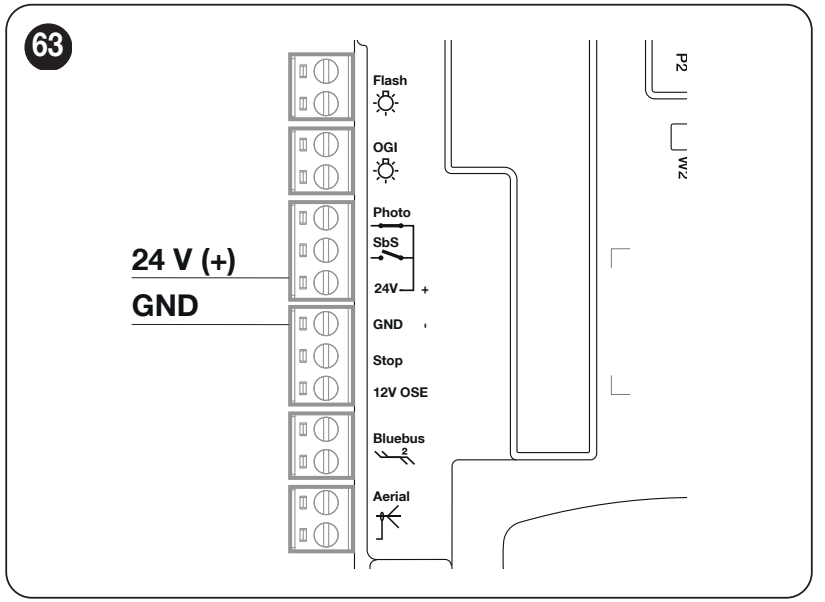

| 24 V / GND | Το 24 V είναι το θετικό (+), το GND το αρνητικό (−). Βοηθητική τροφοδοσία 24 V DC, ανοχή −30 % / +50 %, συνολικά έως 100 mA. |
| BlueBUS | Δισύρματη τροφοδοσία και επικοινωνία συμβατών συσκευών· EPMB συνδέονται παράλληλα. Χωρίς πολικότητα +/−. |
| PHOTO | Επαφή NC χωρίς τάση μεταξύ PHOTO και 24 V (+). Η τροφοδοσία των φωτοκυττάρων με ρελέ γίνεται ξεχωριστά στα 24 V (+) / GND (−). |
| SbS | Κουμπί NO χωρίς τάση μεταξύ SbS και 24 V (+)· ένα σύντομο κλείσιμο της επαφής στέλνει εντολή βηματικής λειτουργίας. |
| STOP / GND | Είσοδος ασφαλείας STOP ως προς GND. Ο τύπος NO, NC ή 8,2 kΩ αναγνωρίζεται κατά την εκκίνηση. Η ίδια η επαφή δεν έχει πολικότητα. |

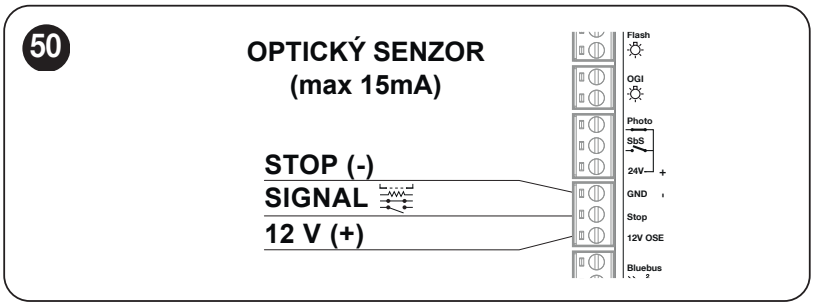

| 12 V OSE / STOP / GND | Οπτική μπάρα ασφαλείας: 12 V OSE = θετικό (+), STOP = σήμα, GND = αρνητικό (−). Τροφοδοσία 12 V DC, έως 15 mA. Συνδέστε μόνο κατάλληλη μπάρα OSE σύμφωνα με τις οδηγίες της. |
| FLASH / OGI | Ξεχωριστές διπολικές έξοδοι, κανονικά 24 V DC, έως 10 W ανά έξοδο. FLASH για φάρο, OGI για ένδειξη ανοίγματος. Η λειτουργία εξαρτάται από τη ρύθμιση. |
| AERIAL | Ομοαξονική είσοδος κεραίας: ο κεντρικός αγωγός και η θωράκιση συνδέονται σύμφωνα με το διάγραμμα· δεν πρόκειται για τροφοδοσία παρελκομένων. |
Κουμπί, διακόπτης με κλειδί ή ρελέ
Συνδέστε στο SbS μόνο επαφή NO χωρίς τάση, για παράδειγμα κουμπί ή ρελέ μονάδας ελέγχου. Η επαφή συνδέει το SbS με τα 24 V (+). Μην εφαρμόζετε την τάση εξόδου της μονάδας στην είσοδο εντολής. Αν η μονάδα χρειάζεται τροφοδοσία, χρησιμοποιήστε ξεχωριστά 24 V (+) και GND (−) και τηρείτε το συνολικό όριο των 100 mA.
Μπάρα ασφαλείας και είσοδος STOP
Το STOP σταματά την κίνηση και εκτελεί σύντομη αντιστροφή. Σε περίπτωση αλλαγής της συσκευής ασφαλείας, πρέπει να γίνει ξανά εκμάθηση των συσκευών. Πολλαπλές επαφές NO συνδέονται παράλληλα, ενώ οι επαφές NC συνδέονται σε σειρά. Συνδέστε τις μπάρες 8,2 kΩ και τους συνδυασμούς τους σύμφωνα με το συγκεκριμένο διάγραμμα· ένας απλός διακόπτης δεν εξασφαλίζει το ίδιο επίπεδο ανίχνευσης βλάβης με μια επιτηρούμενη μπάρα.
Σύνδεση φωτοκυττάρων
Για απλή δισύρματη σύνδεση, επιλέξτε NICE EPMB με BlueBUS. Συνδέστε και τα δύο καλώδια από το TX και το RX παράλληλα στο ζεύγος BlueBUS. Αυτός ο δίαυλος δεν έχει πολικότητα· οι σημάνσεις 24 V (+) / GND (−) αφορούν άλλους ακροδέκτες.
- Με αποσυνδεδεμένη την τροφοδοσία, ρυθμίστε την ίδια διεύθυνση με τα γεφυράκια τόσο στο TX όσο και στο RX του ίδιου ζεύγους. Κάθε επιπλέον ζεύγος πρέπει να έχει διαφορετική διεύθυνση.
- Στερεώστε και ευθυγραμμίστε το TX απέναντι από το RX και συνδέστε το BlueBUS. Επιλέξτε τη λειτουργία και το ύψος τοποθέτησης ανάλογα με τον προστατευόμενο χώρο.
- Μετά τη σύνδεση ή την αλλαγή διευθύνσεων, εκτελέστε εκμάθηση των συσκευών και ξεχωριστή δοκιμή ασφαλείας.

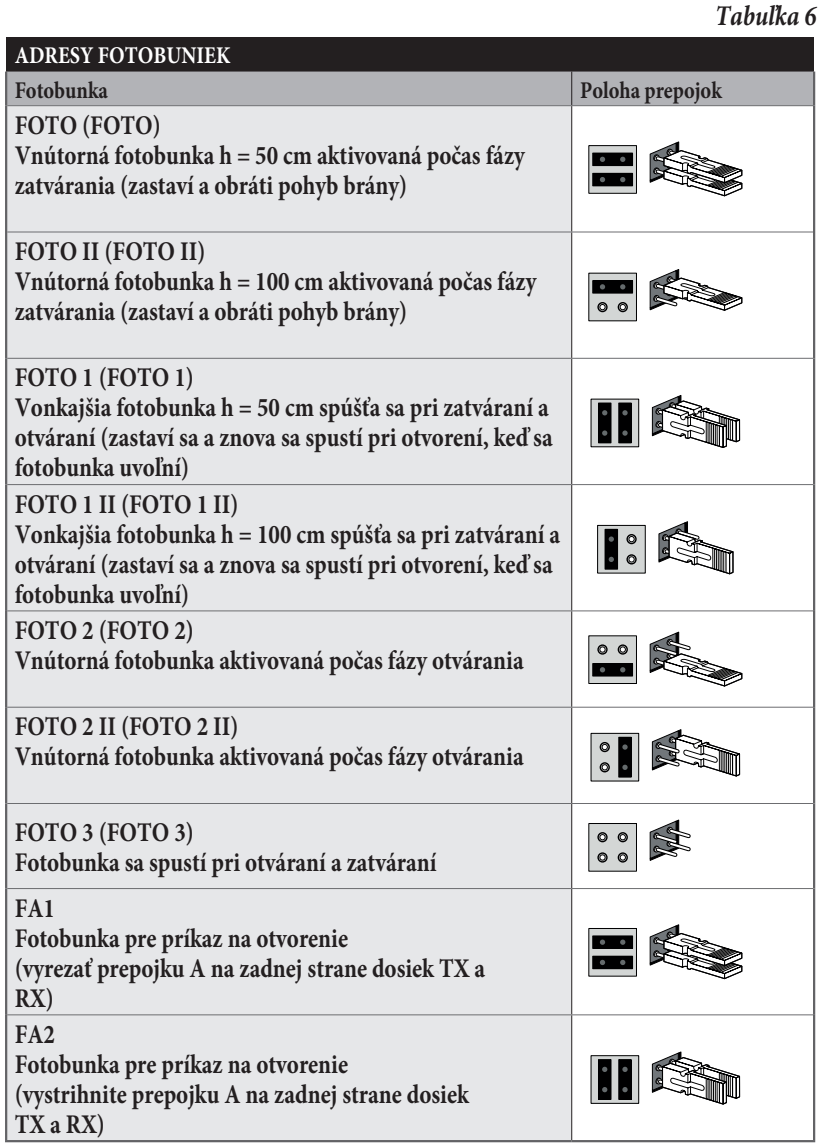

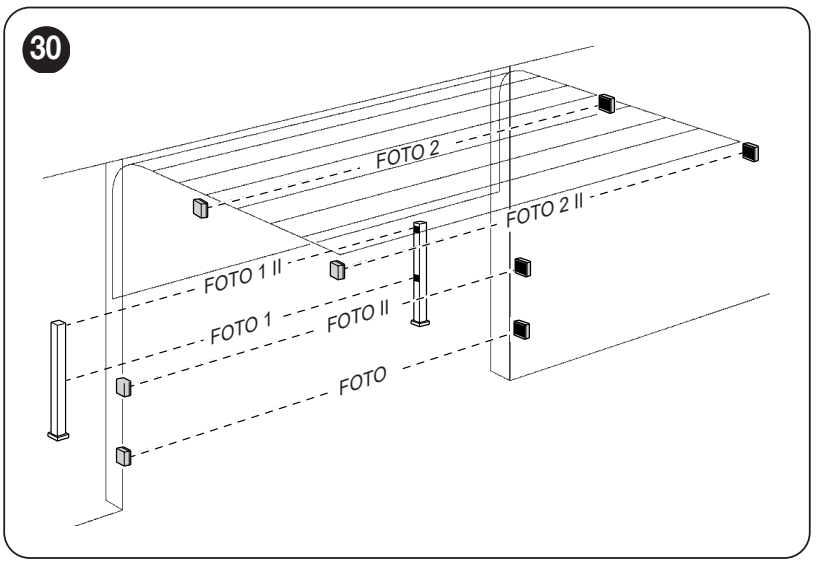

| Διεύθυνση | Θέση και αντίδραση |
|---|---|
| PHOTO / PHOTO II | Εσωτερικό φωτοκύτταρο σε ύψος 50 / 100 cm· κατά το κλείσιμο σταματά και αντιστρέφει την κίνηση. |
| PHOTO 1 / PHOTO 1 II | Εξωτερικό φωτοκύτταρο σε ύψος 50 / 100 cm· σταματά κατά το άνοιγμα και το κλείσιμο και, μόλις ελευθερωθεί, συνεχίζει το άνοιγμα. |
| PHOTO 2 / PHOTO 2 II | Εσωτερική προστασία ενεργή κατά το άνοιγμα· η θέση τοποθέτησης καθορίζεται από το σχέδιο. |
| PHOTO 3 | Προστασία κατά το άνοιγμα και το κλείσιμο· επιλέγεται ανάλογα με τον πραγματικό κίνδυνο και τη θέση. |
Μην τοποθετείτε δίπλα-δίπλα ζεύγη με διευθύνσεις PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, ώστε να μην παρεμβάλλονται μεταξύ τους. Τα φωτοκύτταρα που χρησιμοποιούνται ως εντολή ανοίγματος δεν υποκαθιστούν ένα ζεύγος ασφαλείας.
Φωτοκύτταρα με ρελέ στη PHOTO

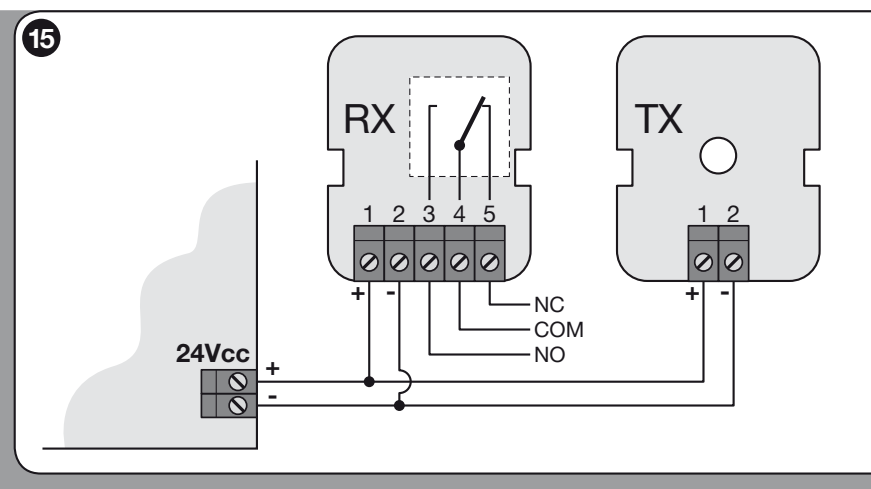

Για τα EPM χωρίς δοκιμή: στο TX και στο RX ισχύει 1 = θετικό, 2 = αρνητικό. Τροφοδοτήστε τα από τους ακροδέκτες 24 V (+) και GND (−). Στο RX χρησιμοποιήστε 4 – COM και 5 – NC μεταξύ 24 V (+) και PHOTO. Ο ακροδέκτης 3 είναι NO και δεν χρησιμοποιείται στην είσοδο ασφαλείας PHOTO. Το συνολικό ρεύμα που καταναλώνεται από τη βοηθητική τροφοδοσία δεν πρέπει να υπερβαίνει τα 100 mA.
Φωτοκύτταρα με ρελέ και δοκιμή PHOTOTEST

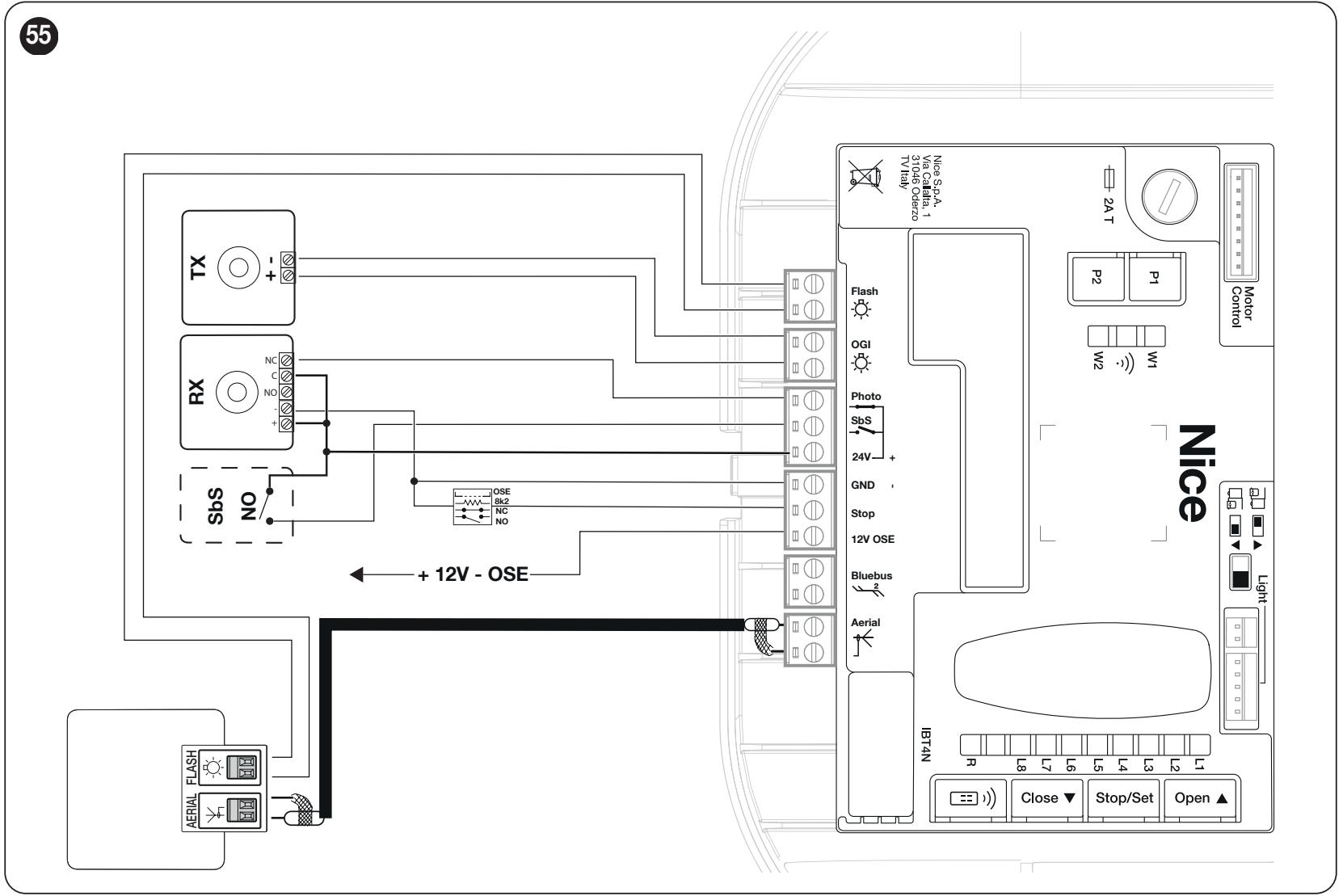

Για τη συνδεσμολογία με δοκιμή, τροφοδοτήστε το TX από το ζεύγος OGI, ενώ το RX παραμένει στα 24 V (+) / GND (−). Με τον ακριβή προσανατολισμό της πλακέτας όπως στο παρακάτω διάγραμμα, ο επάνω ακροδέκτης OGI είναι ο αρνητικός (−), ο κάτω ο θετικός (+). Στο EPM οι ακροδέκτες είναι 1 (+), 2 (−)· οι ακροδέκτες RX 4 – COM και 5 – NC συνδέονται μεταξύ 24 V (+) και PHOTO. Το OGI παρέχει 24 V DC, μέγ. 10 W. Μην συγχέετε αυτά τα καλώδια με την έξοδο FLASH.
Ρυθμίστε το επίπεδο II/L5 στην τιμή LED L2 – PHOTOTEST και ξανα εκτελέστε εκμάθηση των συσκευών. Πριν από την κίνηση, η μονάδα ελέγχου δοκιμάζει την απόκριση των φωτοκυττάρων· αν η δοκιμή αποτύχει, η κίνηση μπλοκάρεται. Στο BlueBUS EPMB δεν χρησιμοποιείται αυτή η διαδικασία με ρελέ.
Φάρος FLASH, φωτισμός και κεραία

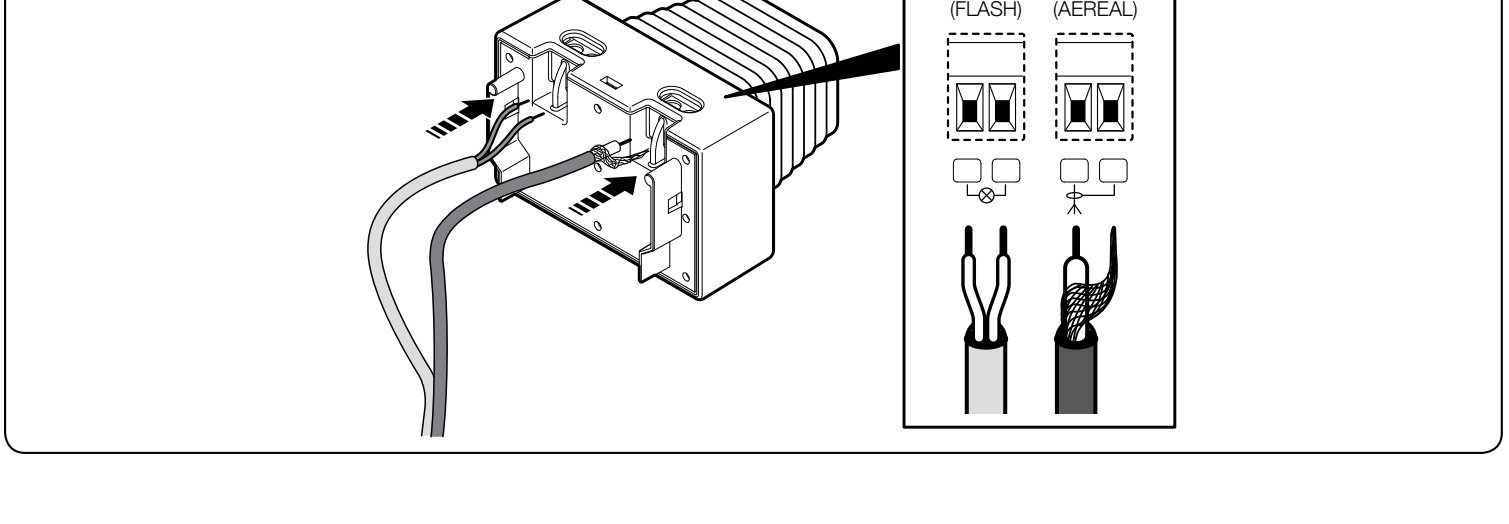

NICE ELDC συνδέστε τον μέσω της κλέμας του με την ένδειξη FLASH στο ζεύγος FLASH της MCU1· η τυπική έξοδος είναι 24 V DC, μέγ. 10 W. Η λειτουργία της εξόδου πρέπει να ρυθμιστεί ανάλογα μέσω του προγραμματισμού. Μην συνδέετε φάρο δικτύου 230 V σε αυτούς τους ακροδέκτες.
Για το ζεύγος FLASH του φάρου, ακολουθήστε τη σήμανση της συνδεδεμένης συσκευής. Η πολικότητα δεν επισημαίνεται σε αυτή τη λεπτομέρεια του ELDC· μην μεταφέρετε σε αυτήν τον προσανατολισμό της βοηθητικής κλέμας 24 V / GND. Η είσοδος AERIAL στο ELDC είναι ξεχωριστή είσοδος κεραίας: συνδέστε το ομοαξονικό καλώδιο στον ακροδέκτη κεραίας της μονάδας ελέγχου, όπως φαίνεται στην εικόνα. Μην συγχέετε την κεραία με την τροφοδοσία του φάρου.
Ο μηχανισμός κίνησης διαθέτει επίσης ενσωματωμένο φωτισμό LED γκαράζ. Η έξοδος OGI προορίζεται επιπλέον για εξωτερική ένδειξη ανοίγματος· αν αλλάξετε τη λειτουργία της, ελέγξτε τη ρύθμιση OGI και το φορτίο.
Πρώτη εκκίνηση και εκμάθηση
Ολοκληρώστε πρώτα τη μηχανική εγκατάσταση και τις συνδέσεις, ασφαλίστε το φορείο και βεβαιωθείτε ότι όλη η διαδρομή κίνησης είναι ελεύθερη. Ελέγξτε το STOP, τα φωτοκύτταρα και τη σωστή κατεύθυνση κίνησης. Η εκμάθηση θέσεων, η εκμάθηση δύναμης και η σύζευξη του τηλεχειριστηρίου είναι διαφορετικές διαδικασίες.
Πριν από την πρώτη ενεργοποίηση, τοποθετήστε την ασφαλισμένη πόρτα περίπου στη μέση της διαδρομής. Σε νέα μονάδα ελέγχου χωρίς ρυθμίσεις, τα 4 κόκκινες αναλαμπές BlueBUS είναι η κανονική ένδειξη ότι λείπει η διαμόρφωση. Ο φάρος και το εσωτερικό φως πρέπει να είναι σβηστά σε κατάσταση ηρεμίας· στην τυπική εγκατάσταση, ο επιλογέας κατεύθυνσης βρίσκεται αριστερά.
1. Εκμάθηση BlueBUS και STOP
- Ενεργοποιήστε την τροφοδοσία. Κατά την πρώτη εκκίνηση, οι L1 και L2 αναβοσβήνουν· εκτελέστε την αναγνώριση ακόμη και χωρίς συνδεδεμένα εξαρτήματα.
- Κρατήστε πατημένα ταυτόχρονα τα OPEN + STOP/SET για περίπου 3 s. Αφήστε τα όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Το STOP πρέπει να ανάβει και οι L1 και L2 να σβήσουν. Κατά την πρώτη εγκατάσταση, οι L3 και L4 αρχίζουν να αναβοσβήνουν: πρέπει να αποθηκεύσετε τις θέσεις.
Αν αλλάξετε την κατεύθυνση με τον περιστροφικό διακόπτη της πλακέτας, ρυθμίστε τον με αποσυνδεδεμένη την τροφοδοσία, σύμφωνα με τη διάταξη του μηχανισμού κίνησης, και εκτελέστε ξανά εκμάθηση των συσκευών. Η αλλαγή κατεύθυνσης τίθεται σε ισχύ μόνο μετά από αυτή την εκμάθηση· δεν αλλάζει με την αντιστροφή των καλωδίων των εξαρτημάτων ασφαλείας.
2. Αποθήκευση της ανοικτής και της κλειστής θέσης
- Κρατήστε πατημένα τα STOP/SET + CLOSE για περίπου 3 s. Η L1 αρχίζει να αναβοσβήνει.
- Με τα OPEN / CLOSE, ρυθμίστε το επιθυμητό πλήρες άνοιγμα. Κρατήστε πατημένο το STOP/SET για 3 s· η L1 ανάβει και αποθηκεύεται η ανοικτή θέση A1. Αφήστε το κουμπί.
- Όσο η L8 αναβοσβήνει, μετακινήστε την πόρτα με τα OPEN / CLOSE έως το πλήρες κλείσιμο στο δάπεδο. Κρατήστε πατημένο το STOP/SET για 3 s· η L8 ανάβει. Αφήστε το κουμπί· οι λυχνίες LED προγραμματισμού σβήνουν.
- Στείλτε εντολή SbS ή OPEN. Ο μηχανισμός κίνησης εκτελεί ολόκληρο τον κύκλο αυτόματης εκμάθησης δύναμης.
Για κάθε βήμα που απαιτεί εντολή κίνησης, το χρονικό όριο είναι 60 s· αν παρέλθει, ξεκινήστε ξανά τη διαδικασία ρύθμισης των θέσεων. Η μονάδα ελέγχου υπολογίζει τις ενδιάμεσες θέσεις, την επιβράδυνση και το μερικό άνοιγμα· λεπτομερέστερη αλλαγή τους γίνεται μέσω της διεπαφής σέρβις.
Εκμάθηση δύναμης και πρώτη δοκιμή κίνησης
Η εκμάθηση δύναμης περιλαμβάνει αυτόματη κίνηση ανοίγματος και κλεισίματος με αυξημένη δύναμη. Κατά τη διάρκειά της, κρατήστε ανθρώπους και αντικείμενα μακριά από την πόρτα. Ο διακοπτόμενος εσωτερικός φωτισμός υποδεικνύει ότι η εκμάθηση βρίσκεται σε εξέλιξη. Μετά από αλλαγή θέσεων, ταχύτητας, κατεύθυνσης ή αποφόρτιση του μηχανισμού, πρέπει να εκτελεστεί ξανά εκμάθηση δύναμης.
Αν η διαδικασία διακοπεί από STOP, φωτοκύτταρο ή διακοπή ρεύματος, αποκαταστήστε την αιτία και συνεχίστε την εκμάθηση με νέα εντολή SbS / OPEN / CLOSE.
Έλεγχος πριν από τη θέση σε λειτουργία
- Με απασφαλισμένο το φορείο, ελέγξτε το χειροκίνητο άνοιγμα και κλείσιμο σε όλη τη διαδρομή: η απαιτούμενη δύναμη δεν πρέπει να υπερβαίνει τα 225 N (περίπου 23 kg δύναμης, όχι το βάρος της πόρτας). Έπειτα ασφαλίστε ξανά το φορείο.
- Επαναλάβετε το ηλεκτρικό άνοιγμα και κλείσιμο· η πόρτα πρέπει να φτάνει στις αποθηκευμένες θέσεις χωρίς να σκαλώνει ή να παραμορφώνει τα στηρίγματα.
- Ελέγξτε την επιβράδυνση στις τελικές θέσεις, τη χαλάρωση του ιμάντα μετά τη στάση, τη χειροκίνητη απασφάλιση και την επανασφάλιση.
- Διακόψτε τη δέσμη κάθε φωτοκυττάρου κοντά στο TX, κοντά στο RX και στη μέση της δέσμης· ελέγξτε τη σωστή απόκριση ασφαλείας. Δοκιμάστε όλες τις συσκευές STOP.
- Ο τεχνικός πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης και να ελέγξει την ασφάλεια ολόκληρης της πόρτας. Δεν πρέπει να συγκαλύπτεται η κακή μηχανική λειτουργία με αύξηση της δύναμης. Μετά από αλλαγή της δύναμης, επαναλάβετε τη μέτρηση.
- Παραδώστε στον χρήστη οδηγίες για τη λειτουργία, την απασφάλιση και τη συντήρηση. Διέρχεστε μόνο όταν η πόρτα είναι πλήρως ανοικτή και ακίνητη.
Προγραμματισμός MCU1
Στην πλακέτα, χρησιμοποιήστε τα OPEN, STOP/SET, CLOSE και τις λυχνίες LED L1–L8. Προγραμματίζετε όταν η πόρτα είναι ακίνητη. Κατά τη συνήθη κίνηση, το πάτημα οποιουδήποτε κουμπιού της πλακέτας στέλνει εντολή STOP. Μια σύντομη αναλαμπή της επιλεγμένης λυχνίας LED λειτουργίας υποδεικνύει OFF, ενώ μια μεγαλύτερη ON. Μετά από αλλαγή δύναμης ή ευαισθησίας, ελέγξτε ξανά την ασφάλεια της πόρτας.
Επίπεδο I – λειτουργίες ON / OFF
- Κρατήστε πατημένο το STOP/SET μέχρι να αρχίσει να αναβοσβήνει η L1 και έπειτα αφήστε το.
- Με τα OPEN / CLOSE, μετακινήστε τη λυχνία LED που αναβοσβήνει στην επιθυμητή λειτουργία.
- Πατήστε σύντομα το STOP/SET για να αλλάξετε ON / OFF. Αν θέλετε, ρυθμίστε και την επόμενη λειτουργία.
- Για αποθήκευση και έξοδο, περιμένετε 20 s χωρίς να πατήσετε κανένα κουμπί.
| LED – λειτουργία | Σημασία / εργοστασιακή ρύθμιση |
|---|---|
| L1 – Αυτόματο κλείσιμο | ON: μετά το άνοιγμα, κλείνει αφού παρέλθει ο χρόνος παύσης του επιπέδου II/L1. OFF: αναμένει εντολή. Εργοστασιακή ρύθμιση: OFF. |
| L2 – Κλείσιμο μετά από φωτοκύτταρο | ON: μετά την αποδέσμευση του φωτοκυττάρου, εφαρμόζει χρόνο παύσης 5 s. Με ενεργό το αυτόματο κλείσιμο, μπορεί να ολοκληρώσει το άνοιγμα μόλις αποδεσμευτεί η δέσμη· χωρίς αυτό, ολοκληρώνει το άνοιγμα και κλείνει μετά από 5 s. Το STOP ακυρώνει αυτή την επακόλουθη απόκριση. Εργοστασιακή ρύθμιση: OFF. |
| L3 – Πάντα κλείσιμο | ON: μετά την αποκατάσταση της τροφοδοσίας, αν ανιχνευτεί ανοιχτή πύλη, αναβοσβήνει για 5 s και κλείνει. Εργοστασιακά OFF. |
| L4 – Αναμονή | ON: μετά από 1 λεπτό αδράνειας απενεργοποιεί μέρος των ηλεκτρονικών· το BlueBUS αναβοσβήνει αργά. Λάβετε υπόψη την τροφοδοσία των συνδεδεμένων συσκευών. Εργοστασιακά OFF. |
| L5 – Προστασία από μη εξουσιοδοτημένο άνοιγμα | ON: αν ανιχνευτεί εξαναγκασμένο άνοιγμα, εκτελεί κλείσιμο. Η ειδοποίηση στην εφαρμογή απαιτεί συμβατή διεπαφή και ρύθμιση. Εργοστασιακά OFF. |
| L6 – Προειδοποιητική αναλαμπή | ON: ο φάρος αναβοσβήνει για 3 s πριν από την έναρξη της κίνησης. Εργοστασιακά OFF. |
| L7 – Απενεργοποίηση εσωτερικού ραδιοδέκτη | ON: ο εσωτερικός δέκτης είναι απενεργοποιημένος, π.χ. κατά τη χρήση εξωτερικού OXI/OXIBD. OFF: ο ενσωματωμένος ραδιοδέκτης είναι ενεργός. Εργοστασιακά OFF. |
| L8 – Ελαφριά / βαριά πύλη | ON: προκαθορισμένη ρύθμιση για ελαφριά πύλη. OFF: προκαθορισμένη ρύθμιση για βαριά πύλη. Αλλάζει την ομάδα τιμών δύναμης, ευαισθησίας και ταχύτητας· στη συνέχεια απαιτείται εκμάθηση δύναμης. Εργοστασιακά OFF. |
Επίπεδο II – ρυθμιζόμενες τιμές
- Κρατήστε πατημένο το STOP/SET μέχρι να αρχίσει να αναβοσβήνει το L1· αφήστε το.
- Με τα OPEN / CLOSE επιλέξτε τη LED εισόδου της παραμέτρου.
- Κρατήστε πατημένο το STOP/SET. Μετά από περίπου 3 s ανάβει η LED της τρέχουσας τιμής της. Κρατήστε πατημένο το STOP/SET και επιλέξτε άλλη LED τιμής με τα OPEN / CLOSE.
- Αφήστε το STOP/SET. Ρυθμίστε την επόμενη παράμετρο ή περιμένετε 20 s χωρίς να πατήσετε κουμπιά, για αποθήκευση και έξοδο.
Με έντονη γραφή σημειώνεται η εργοστασιακά επιλεγμένη LED τιμής. Η προκαθορισμένη ρύθμιση για ελαφριά/βαριά πύλη ή η ρύθμιση μέσω διεπαφής σέρβις μπορεί να αλλάξει ορισμένες τιμές· ισχύει η τρέχουσα ένδειξη στην πλακέτα.
| LED εισόδου – όνομα και περιγραφή | LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος παύσης Χρόνος αυτόματου κλεισίματος· ισχύει όταν το I/L1 είναι ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Εντολή SbS Ακολουθία της εισόδου βηματικής εντολής και της πρώτης ραδιοεντολής. Οι λειτουργίες L4, L5, L7, L8 αλλάζουν επίσης τις εντολές OPEN / CLOSE. | L1 – άνοιγμα – διακοπή – κλείσιμο – διακοπή L2 – άνοιγμα – διακοπή – κλείσιμο – άνοιγμα L3 – άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο L4 – κοινή είσοδος L5 – κοινή είσοδος 2· παρατεταμένο πάτημα άνω των 2 s = STOP L6 – SbS 2· παρατεταμένο πάτημα άνω των 2 s = μερικό άνοιγμα L7 – κίνηση μόνο όσο διατηρείται πατημένη η εντολή L8 – η κίνηση ανοίγματος είναι ημιαυτόματη, το κλείσιμο γίνεται όσο διατηρείται πατημένη η εντολή |
| L3 – Ταχύτητα Ποσοστό της μέγιστης ταχύτητας. Μετά την αλλαγή εκτελείται εκ νέου εκμάθηση δύναμης. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – άνοιγμα V4 (72 %), κλείσιμο V2 (44 %) L8 – άνοιγμα V6 (100 %), κλείσιμο V4 (72 %) |
| L4 – FLASH (OUT1) Η λειτουργία της εξόδου πρέπει να είναι συμβατή με το φορτίο. Έξοδος 24 V DC, μέγ. 10 W. Ηλεκτρική κλειδαριά, σύρτης και μαγνήτης μόνο ηλεκτρομαγνητικού τύπου, χωρίς ενσωματωμένα ηλεκτρονικά. | L1 – ένδειξη ανοιχτής πύλης L2 – ενεργό μόνο όταν η πύλη είναι εντελώς κλειστή L3 – ενεργό μόνο όταν η πύλη είναι εντελώς ανοιχτή L4 – προειδοποιητικός φάρος κατά την κίνηση L5 – ηλεκτρικός σύρτης: ενεργός κατά το άνοιγμα· κατά το κλείσιμο, μηχανική ασφάλιση L6 – ηλεκτρική κλειδαριά: ενεργοποίηση στην αρχή του ανοίγματος για τον καθορισμένο χρόνο L7 – μαγνητική κλειδαριά: ενεργή όταν η πύλη είναι εντελώς κλειστή, απασφάλιση πριν από το άνοιγμα L8 – ένδειξη συντήρησης |
| L5 – OGI (OUT2) Δεύτερη έξοδος 24 V DC, μέγ. 10 W· για τη φωτοδοκιμή απαιτείται σωστή καλωδίωση του TX και νέα εκμάθηση. | L1 – ένδειξη ανοιχτής πύλης OGI L2 – PHOTOTEST: τροφοδοσία του TX και έλεγχος πριν από την κίνηση L3 – κατάσταση πύλης: ενεργό κατά την κίνηση, απενεργοποιημένο όταν είναι σταματημένη L4 – φωτισμός γκαράζ: ελέγχει τον εσωτερικό φωτισμό L5 – ραδιοκανάλι 1 L6 – ραδιοκανάλι 2 L7 – ραδιοκανάλι 3 L8 – ραδιοκανάλι 4 |
| L6 – Δύναμη κινητήρα Τιμές ρύθμισης σε %: άνοιγμα / κλείσιμο. Δεν πρόκειται για δύναμη που μετρήθηκε κατά την πρόσκρουση. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Ευαισθησία σε εμπόδια Βαθμίδες ευαισθησίας για άνοιγμα / κλείσιμο· δεν πρόκειται για Newton. | L1 – απενεργοποιημένη L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Αποφόρτιση μηχανισμού Μια σύντομη αντιστροφή κίνησης αποφορτίζει την τάση μετά την επίτευξη της θέσης κλεισίματος. Μετά την αλλαγή απαιτείται εκμάθηση δύναμης. | L1 – χωρίς αποφόρτιση L2 – ελάχιστη L3 – ενδιάμεσο επίπεδο 3 L4 – ενδιάμεσο επίπεδο 4 L5 – ενδιάμεσο επίπεδο 5 L6 – ενδιάμεσο επίπεδο 6 L7 – ενδιάμεσο επίπεδο 7 L8 – μέγιστη |
Αν αντιστοιχίσετε ένα ραδιοκανάλι στην έξοδο OGI, αυτή θα παραμένει ενεργή κατά τη διάρκεια της αντίστοιχης ραδιοεντολής. Το ίδιο κανάλι δεν εκτελεί κατόπιν την αρχική εντολή του μοτέρ. Αυτή η λειτουργία εξόδου δεν είναι διαθέσιμη για τα αμφίδρομα τηλεχειριστήρια BD.
Αν κατά τη ρύθμιση αναβοσβήνουν ταυτόχρονα οι L1 και L8, η τρέχουσα τιμή είναι εκτός του εύρους επιλογών της πλακέτας, για παράδειγμα μετά από ρύθμιση μέσω διεπαφής σέρβις. Ελέγξτε αυτή τη ρύθμιση ή χρησιμοποιήστε τα πλήκτρα OPEN / CLOSE για να επιλέξετε κατάλληλη τιμή από τις διαθέσιμες επιλογές.
Τηλεχειριστήρια και σύζευξη
Ο δέκτης είναι ενσωματωμένος. MYGO4 από το σετ πρέπει να αποθηκευτεί στη μνήμη. Το MCU1 λειτουργεί με O-Code και BD και στη λειτουργία 1 έχει μνήμη για 100 τηλεχειριστήρια· για κάθε επιπλέον τηλεχειριστήριο, ελέγξτε την κωδικοποίηση και όχι μόνο τη συχνότητα 433,92 MHz.
Λειτουργία 1 – όλα τα πλήκτρα
- Κρατήστε πατημένο το RADIO μέχρι να ανάψει η πράσινη λυχνία LED R και, στη συνέχεια, αφήστε το.
- Μέσα σε 10 s κρατήστε πατημένο οποιοδήποτε πλήκτρο σε μονοκατευθυντικό τηλεχειριστήριο. Αφήστε το στο πρώτο από τα τρία πράσινα αναβοσβησίματα της R.
- Σε αμφίδρομο τηλεχειριστήριο, πατήστε και αφήστε αμέσως το πλήκτρο· η αποθήκευση επιβεβαιώνεται με τρία πράσινα αναβοσβησίματα της R και μια σύντομη δόνηση του συμβατού τηλεχειριστηρίου.
| Πλήκτρο στη λειτουργία 1 | Εντολή |
|---|---|
| 1 | Βηματική εντολή SbS |
| 2 | Μερικό άνοιγμα |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Λειτουργία 2 – ένα πλήκτρο
Πατήστε και αφήστε το RADIO n φορές, ανάλογα με τον αριθμό της εντολής. Η λυχνία LED R θα επαναλάβει τον αριθμό. Μέσα σε 10 s, αποθηκεύστε το επιλεγμένο πλήκτρο του τηλεχειριστηρίου όπως παραπάνω· για το επόμενο πλήκτρο, επαναλάβετε τη διαδικασία.
| Αριθμός πατημάτων του RADIO | Εντολή |
|---|---|
| 1 | SbS |
| 2 | Μερικό άνοιγμα 1 |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
| 5 | STOP |
| 6 | SbS για κοινή είσοδο |
| 7 | SbS υψηλής προτεραιότητας |
| 8 | Μερικό άνοιγμα 2 |
| 9 | Μερικό άνοιγμα 3 |
| 10 | Άνοιγμα και κλείδωμα του αυτοματισμού |
| 11 | Κλείσιμο και κλείδωμα του αυτοματισμού |
| 12 | Κλείδωμα του αυτοματισμού |
| 13 | Ξεκλείδωμα του αυτοματισμού |
| 14 | Φωτισμός – χρονοδιακόπτης |
| 15 | Φωτισμός – ενεργοποίηση/απενεργοποίηση |
Στο MCU1, το πλήκτρο υψηλής προτεραιότητας μπορεί να χειριστεί ακόμη και κλειδωμένο αυτοματισμό. Για τον συνήθη χειρισμό, χρησιμοποιήστε το SbS· επιλέξτε τις εντολές κλειδώματος μόνο όταν χρειάζεστε αυτή τη λειτουργία.
Προσθήκη τηλεχειριστηρίου μέσω υπάρχοντος τηλεχειριστηρίου
Εκτελέστε τη διαδικασία εντός εμβέλειας του μηχανισμού κίνησης και μόνο όταν επιτρέπεται η εκμάθηση. Ισχύει για μονοκατευθυντικά τηλεχειριστήρια.
- Στο νέο τηλεχειριστήριο, κρατήστε πατημένο το επιθυμητό πλήκτρο για 7 s και αφήστε το.
- Στο αρχικό τηλεχειριστήριο, πατήστε αργά τρεις φορές το αποθηκευμένο πλήκτρο και αφήστε το κάθε φορά.
- Στο νέο τηλεχειριστήριο, πατήστε μία φορά και αφήστε το ίδιο πλήκτρο όπως στο πρώτο βήμα.
Διαγραφή της μνήμης ραδιοσυχνοτήτων
Διαγράφει όλα τα αποθηκευμένα τηλεχειριστήρια. Κρατήστε πατημένο το RADIO ακόμη και αφού ανάψει και στη συνέχεια σβήσει η λυχνία LED R. Όταν αρχίσει να αναβοσβήνει ξανά, αφήστε το ακριβώς στο πέμπτο αναβόσβημα. Η επιτυχία επιβεβαιώνεται με πέντε γρήγορα αναβοσβησίματα. Η διαγραφή της μνήμης ραδιοσυχνοτήτων είναι ξεχωριστή ενέργεια από την επαναφορά του ελέγχου.
Για αμφίδρομα τηλεχειριστήρια, σύμφωνα με τις οδηγίες τους πρέπει να διαγράψετε και τη σύζευξη που είναι αποθηκευμένη στην πλευρά του πομπού.
Διαγραφή ενός τηλεχειριστηρίου ή πλήκτρου
- Κρατήστε πατημένο το RADIO στην πλακέτα μέχρι να ανάψει και στη συνέχεια να σβήσει η πράσινη λυχνία R. Τότε αφήστε το RADIO· μην περιμένετε το πέμπτο αναβόσβημα, όπως κατά τη διαγραφή ολόκληρης της μνήμης.
- Σε μονοκατευθυντικό τηλεχειριστήριο, κρατήστε πατημένο το αποθηκευμένο πλήκτρο. Αφήστε το στο πρώτο από τα πέντε γρήγορα πράσινα αναβοσβησίματα της R.
- Σε αμφίδρομο τηλεχειριστήριο, αντί να κρατήσετε πατημένο το πλήκτρο, πατήστε το και αφήστε το αμέσως. Η διαγραφή επιβεβαιώνεται με πέντε γρήγορα πράσινα αναβοσβησίματα της R.
Στη λειτουργία 1 μπορεί να χρησιμοποιηθεί οποιοδήποτε πλήκτρο και διαγράφεται ολόκληρο το τηλεχειριστήριο. Στη λειτουργία 2 επαναλάβετε τη διαδικασία για κάθε αποθηκευμένο πλήκτρο που θέλετε να διαγράψετε.
Απενεργοποίηση της απομακρυσμένης εκμάθησης
- Αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία και περιμένετε 10 s. Κρατήστε πατημένο το RADIO και αποκαταστήστε την τροφοδοσία.
- Αφού δοθεί η ένδειξη των αποθηκευμένων τηλεχειριστηρίων, αφήστε το RADIO ακριβώς μετά το δεύτερο σύντομο πορτοκαλί αναβόσβημα της R.
- Μέσα σε 5 s, επιλέξτε την κατάσταση με σύντομα πατήματα του RADIO: σβηστή R = χωρίς κλείδωμα· κόκκινη = απαγόρευση εκμάθησης στον δέκτη· πράσινη = απαγόρευση μέσω κωδικού εξουσιοδότησης· πορτοκαλί = και οι δύο απαγορεύσεις.
- Μέσα σε 5 s, πατήστε το αποθηκευμένο πλήκτρο ενός ήδη συζευγμένου πομπού, ώστε να αποθηκευτεί η επιλεγμένη κατάσταση.
Επαναφορά της μονάδας ελέγχου
Η επαναφορά ακυρώνει τις προσαρμοσμένες ρυθμίσεις ελέγχου. Κρατήστε πατημένα τα OPEN + CLOSE για περίπου 3 s, μέχρι να ανάψουν οι L1–L8· αφήστε τα. Η επιτυχία επιβεβαιώνεται με γρήγορο αναβόσβημά τους για 3 s. Μετά την επαναφορά, εκτελέστε ξανά την εκμάθηση των συσκευών, εκμάθηση των θέσεων και δοκιμή της πύλης. Αυτή η διαδικασία δεν διαγράφει τους κωδικούς ραδιοσυχνοτήτων στον εσωτερικό ή τον εξωτερικό δέκτη.
Διάγνωση και αντιμετώπιση βλαβών
Η λυχνία FLASH υποδεικνύει σφάλματα με τον αριθμό των σύντομων αναλαμπών. Η σειρά επαναλαμβάνεται μετά από παύση 1 s· μετρήστε μία σειρά.
| Ένδειξη | Αιτία και επόμενο βήμα |
|---|---|
| 1 αναλαμπή | Κλείσιμο / θέση Κατά το κλείσιμο δεν εντοπίστηκε το δάπεδο. Ρυθμίστε ξανά την κλειστή θέση. |
| 2 αναλαμπές | Φωτοκύτταρα Αφαιρέστε το εμπόδιο, ελέγξτε την ευθυγράμμιση και τη σύνδεση των φωτοκυττάρων. Η ενεργοποίηση λόγω εμποδίου είναι αναμενόμενη. |
| 3 αναλαμπές | Όριο δύναμης Ελέγξτε τη χειροκίνητη κίνηση, τα ελατήρια, τα εμπόδια και την τριβή. Μην αυξάνετε αυτόματα τη δύναμη· ελέγξτε τον μηχανισμό και την ασφάλεια. |
| 4 αναλαμπές | STOP Ελέγξτε τη διάταξη ασφαλείας STOP και τυχόν μπλοκάρισμα του ελέγχου. |
| 5 αναλαμπές | Μνήμη παραμέτρων Περιμένετε τουλάχιστον 30 s και δοκιμάστε να δώσετε εντολή. Αν το σφάλμα επιμένει, κλείστε ραντεβού για σέρβις. |
| 6 αναλαμπές | Όριο κύκλων λειτουργίας Περιμένετε λίγα λεπτά να κρυώσει. Ελέγξτε το φορτίο λειτουργίας και την αντίσταση της πόρτας. |
| 7 αναλαμπές | Εσωτερικό ηλεκτρικό κύκλωμα Αποσυνδέστε όλες τις τροφοδοσίες για λίγα δευτερόλεπτα. Αν το σφάλμα παραμένει, το σέρβις θα ελέγξει την πλακέτα και την καλωδίωση του κινητήρα. |
| 8 αναλαμπές | Συνεχής εντολή Αφαιρέστε την εντολή που παραμένει ενεργή, π.χ. ένα πατημένο κουμπί ή ένα ενεργοποιημένο ρελέ· ελέγξτε SbS. |
| 9 αναλαμπές | Αυτοματισμός σε παύση Δόθηκε εντολή παύσης του αυτοματισμού. Αν ο αυτοματισμός μπλοκαρίστηκε με την αντίστοιχη ασύρματη εντολή, επαναφέρετέ τον με την εντολή Ξεκλείδωμα αυτοματισμού (εντολή 13). |
| LED / ένδειξη | Σημασία και έλεγχος |
|---|---|
| BlueBUS – 2 πράσινες αναλαμπές/s | Κανονική λειτουργία. Δύο γρήγορες πράσινες αναλαμπές υποδεικνύουν αλλαγή εισόδου. |
| BlueBUS – γρήγορες και παρατεταμένες κόκκινες σειρές αναλαμπών | Βραχυκύκλωμα διαύλου: με την τροφοδοσία αποσυνδεδεμένη, ελέγξτε τα καλώδια. Μετά την αποκατάσταση, η κανονική ένδειξη επανέρχεται σε περίπου 10 s. |
| Το STOP είναι σβηστό | Το STOP είναι ενεργό· ελέγξτε τη σύνδεση ασφαλείας. |
| Το PHOTO είναι σβηστό | Ενεργοποίηση της εισόδου ρελέ PHOTO. |
| Το SbS είναι αναμμένο | Υπάρχει εντολή· αν το κουμπί δεν είναι πατημένο, ελέγξτε τα καλώδια και το ρελέ. |
| Τα L1 + L2 αναβοσβήνουν | Απαιτείται εκμάθηση συσκευών. |
| Τα L3 + L4 αναβοσβήνουν | Απαιτείται εκμάθηση θέσεων. |
| Κόκκινη λυχνία κατά την κίνηση | Έχει ξεπεραστεί το καθορισμένο διάστημα συντήρησης· πραγματοποιήστε έλεγχο. |
| Τα L1 έως L8 ανάβουν διαδοχικά | Ενημέρωση υλικολογισμικού: περιμένετε, μην αποσυνδέετε την τροφοδοσία. |
L1–L8 κατά την κίνηση: Οι LED που ανάβουν σταδιακά ή αναβοσβήνουν δείχνουν το στιγμιαίο φορτίο του κινητήρα, από χαμηλό στο L1 έως υψηλό στο L8. Αυτή η ένδειξη από μόνη της δεν υποδηλώνει βλάβη ούτε αποτελεί LED τιμής ρύθμισης της δύναμης του κινητήρα. Αν το φορτίο είναι ασυνήθιστα υψηλό, ελέγξτε για εμπόδια και ελέγξτε τον μηχανισμό της πόρτας.
Αν υπάρχει βλάβη στη διάταξη ασφαλείας, μη χρησιμοποιείτε τον αυτοματισμό με τον συνήθη τρόπο. Απασφαλίστε με ασφάλεια την πόρτα και κανονίστε επισκευή. Αντικαθιστάτε την ασφάλεια μόνο με ίδιο τύπο και ονομαστική τιμή· μην την επισκευάζετε με γεφύρωση.
Εφεδρική μπαταρία PS124
PS124 τοποθετείται στον ειδικό χώρο του μηχανισμού κίνησης και συνδέεται στον προβλεπόμενο σύνδεσμο σύμφωνα με το PDF εγκατάστασης. Συνδέστε την μόνο αφού ολοκληρωθούν οι μηχανικές εργασίες, η καλωδίωση και ο προγραμματισμός. Η μπαταρία παρέχει τάση ακόμη και μετά την αποσύνδεση από το δίκτυο: πριν από τις εργασίες, αποσυνδέστε το δίκτυο και την PS124. Ο αριθμός κινήσεων σε περίπτωση διακοπής ρεύματος εξαρτάται από την κατάσταση της μπαταρίας, τη θερμοκρασία και την αντίσταση της πόρτας.
Απασφάλιση και χειροκίνητη λειτουργία
Απασφαλίζετε μόνο όταν η πόρτα είναι ακίνητη. Αν το ελατήριο είναι ελαττωματικό ή η πόρτα δεν είναι ζυγοσταθμισμένη, μπορεί να κατέβει ανεξέλεγκτα όταν απασφαλιστεί· ασφαλίστε την και καλέστε τεχνικό. Αν το γκαράζ είναι προσβάσιμο μόνο μέσω αυτής της πόρτας, πρέπει να προβλεφθεί εκ των προτέρων κατάλληλη για τη συγκεκριμένη πόρτα εξωτερική απασφάλιση.
- Τραβήξτε το κορδόνι απασφάλισης A. Το φορείο αποσυνδέεται και μπορείτε να μετακινήσετε την πόρτα με ασφάλεια με το χέρι.
- Για να ασφαλίσετε ξανά, τραβήξτε το κορδόνι A όπως φαίνεται στη δεύτερη εικόνα.
- Μετακινήστε χειροκίνητα την πόρτα μέχρι να ευθυγραμμιστούν και να κουμπώσουν το κάτω και το πάνω μέρος του φορείου. Βεβαιωθείτε ότι έχει ασφαλίσει πριν δώσετε ηλεκτρική εντολή.
Συντήρηση και ασφαλής χρήση
Προγραμματίστε τον έλεγχο το αργότερο κάθε 6 μήνες ή μετά από 3 000 κύκλους λειτουργίας, όποιο από τα δύο συμβεί πρώτο. Πριν από τη συντήρηση, αποσυνδέστε όλες τις πηγές τροφοδοσίας. Ελέγξτε τη ράγα, τον ιμάντα, το φορείο, τα στηρίγματα, τη διάβρωση, τα ελατήρια και τη ζυγοστάθμιση της πόρτας· αντικαταστήστε τα φθαρμένα εξαρτήματα. Μετά τον έλεγχο, επαναλάβετε τη δοκιμή των διατάξεων ασφαλείας και των δυνάμεων.
Κρατήστε τα τηλεχειριστήρια μακριά από παιδιά. Μην εισέρχεστε στον χώρο κίνησης της πόρτας όταν αυτή κινείται. Αν ακούγονται ασυνήθιστοι θόρυβοι, η κίνηση είναι απότομη ή έχει επιδεινωθεί η ζυγοστάθμιση, διακόψτε τη λειτουργία και καλέστε σέρβις. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τους συσσωρευτές σε κατάλληλο σημείο συλλογής, όχι στα σύμμεικτα απορρίμματα.
Τεχνικά χαρακτηριστικά SPIDER800

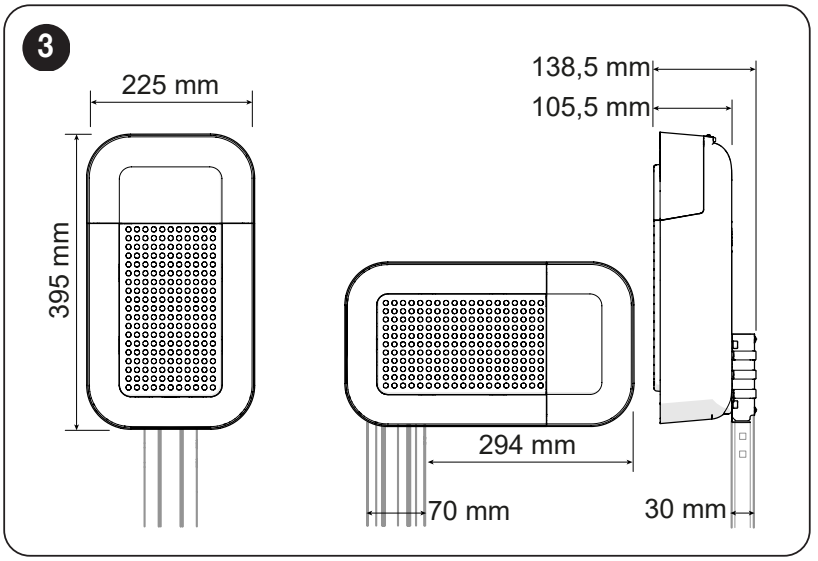

| Παράμετρος | Τιμή |
|---|---|
| Χρήση | Ηλεκτρομηχανικός μηχανισμός κίνησης γκαραζόπορτας για οικιακή χρήση. |
| Μονάδα ελέγχου | Ενσωματωμένη MCU1, BlueBUS και LED L1–L8. |
| Τροφοδοσία δικτύου | 230 V AC ±10 %, 50/60 Hz· αγωγός προστασίας. |
| Μέγιστη / ονομαστική δύναμη | 800 / 400 N. |
| Ονομαστική / μέγιστη ισχύς | 180 / 280 W. |
| Μέγιστη ταχύτητα | 0,20 m/s· η πραγματική λειτουργία εξαρτάται από τη ρύθμιση και το φορτίο. |
| Κύκλοι/ημέρα | 50· τηρείτε επίσης τα υπόλοιπα όρια λειτουργίας. |
| Συνεχής λειτουργία | Το πολύ 4 λεπτά. |
| Βαθμός προστασίας / θερμοκρασία | IP40· −20 έως +55 °C. |
| Διαστάσεις κεφαλής | 225 × 395 × 105 mm· λεπτομέρειες τοποθέτησης στο σχέδιο. |
| Βάρος μοτέρ | 4,9 kg· όχι το βάρος ολόκληρου του σετ. |
| Βοηθητικά εξαρτήματα | 24 V DC, ανοχή −30 % / +50 %, συνολικά έως 100 mA· πολικότητα και ακροδέκτες. |
| Εφεδρική τροφοδοσία | PS124 – προαιρετική. |
| Φωτισμός | Ενσωματωμένα LED. |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
