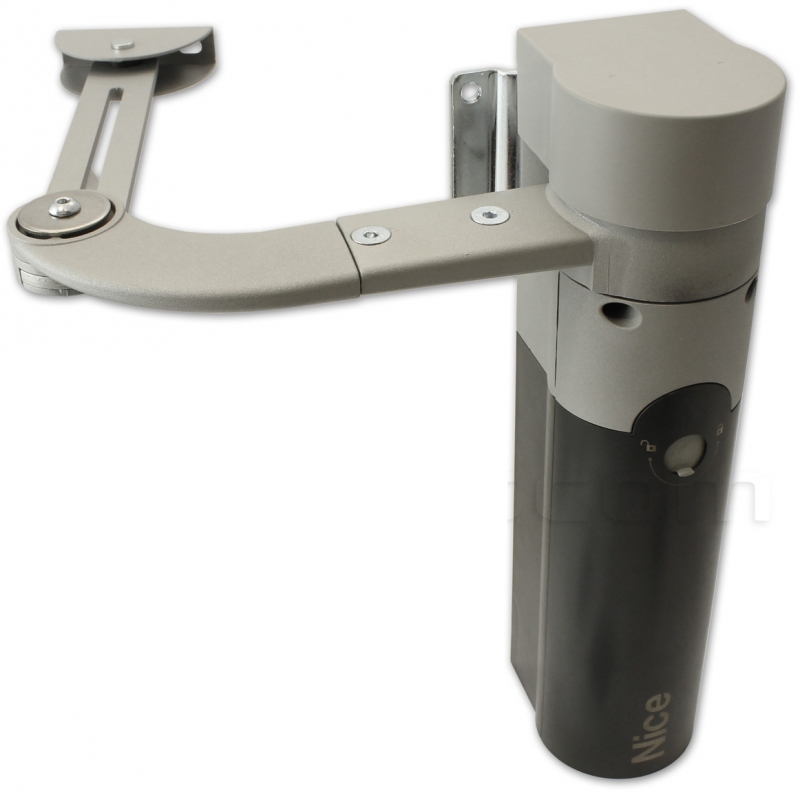

NICE Walky WL1024C – μοτέρ με μονάδα ελέγχου για αυλόπορτα έως 1,8 m/180 kg
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
355,15 € με ΦΠΑ
| Βάρος |
|---|
| 4,80 kg |
Περιγραφή του προϊόντος NICE Walky WL1024C – μοτέρ με μονάδα ελέγχου για αυλόπορτα έως 1,8 m/180 kg
NICE WALKY WL1024C είναι αρθρωτός μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης πύλης με ενσωματωμένη μονάδα ελέγχου WLA1. Ο κινητήρας λειτουργεί με 24 V DC, το πλήρες WL1024C τροφοδοτείται από το δίκτυο 230 V AC. Σε δίφυλλη πύλη συνδέεται σε αυτόν δεύτερος κινητήρας WL1024 χωρίς μονάδα ελέγχου.

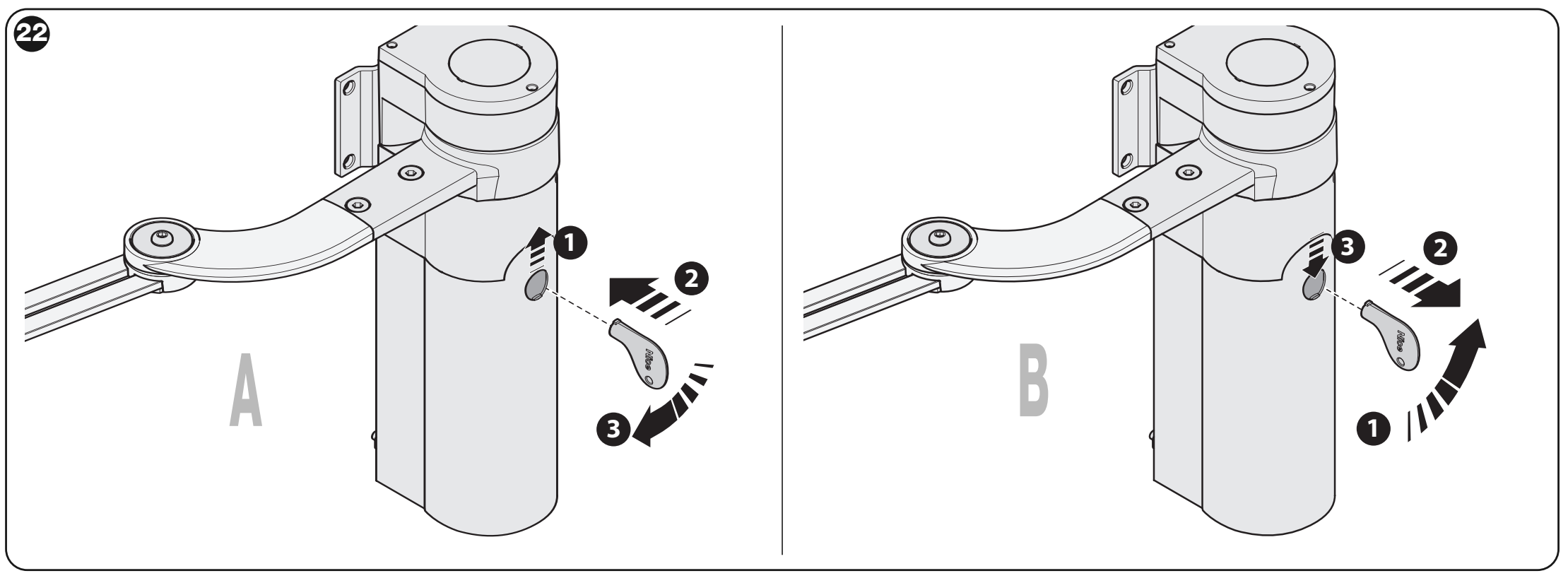

Ο μηχανισμός κίνησης είναι μη αυτοασφαλιζόμενος και σε περίπτωση διακοπής ρεύματος απασφαλίζει με κλειδί. Οι τιμές 1,8 m και 180 kg είναι διαφορετικά ανώτατα όρια· η καταλληλότητα για μια συγκεκριμένη πύλη καθορίζεται από το κοινό διάγραμμα μήκους και βάρους.
Μονάδα ελέγχου και συμβατά αξεσουάρ
Η WLA1 περιλαμβάνεται στο WL1024C. Αυτόνομη μονάδα WLA1 χρησιμεύει ως ανταλλακτική μονάδα. Το WL1024 είναι δεύτερος κινητήρας χωρίς μονάδα ελέγχου· δεν χρειάζεται δεύτερη κεντρική μονάδα. Οι ακόλουθες διαδικασίες αφορούν τη WLA1 με τέσσερις λυχνίες LED L1–L4· πριν από οποιαδήποτε επέμβαση, ελέγξτε τη σήμανση και τα χειριστήρια της εγκατεστημένης πλακέτας.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Δεύτερος κινητήρας | Για το δεύτερο φύλλο· ξεχωριστή καλωδίωση κινητήρα. | |
| Φωτοκύτταρα | Προστασία της διόδου διέλευσης, BlueBUS χωρίς πολικότητα. | |
| Προειδοποιητικός φάρος | Ειδοποιεί για την κίνηση· υποδοχή FLASH και λειτουργία φάρου. | |
| Ραδιοδέκτης και τηλεχειριστήριο | Πρόσθετος δέκτης SM και συμβατή κωδικοποίηση· επιλογή και σύζευξη. | |
| Εφεδρική μπαταρία | Κίνηση σε περίπτωση διακοπής ρεύματος· ειδική υποδοχή. | |
| Ηλιακή τροφοδοσία | Για χώρους χωρίς σύνδεση στο δίκτυο· να μη συνδεθεί μαζί με την τροφοδοσία από το δίκτυο. |

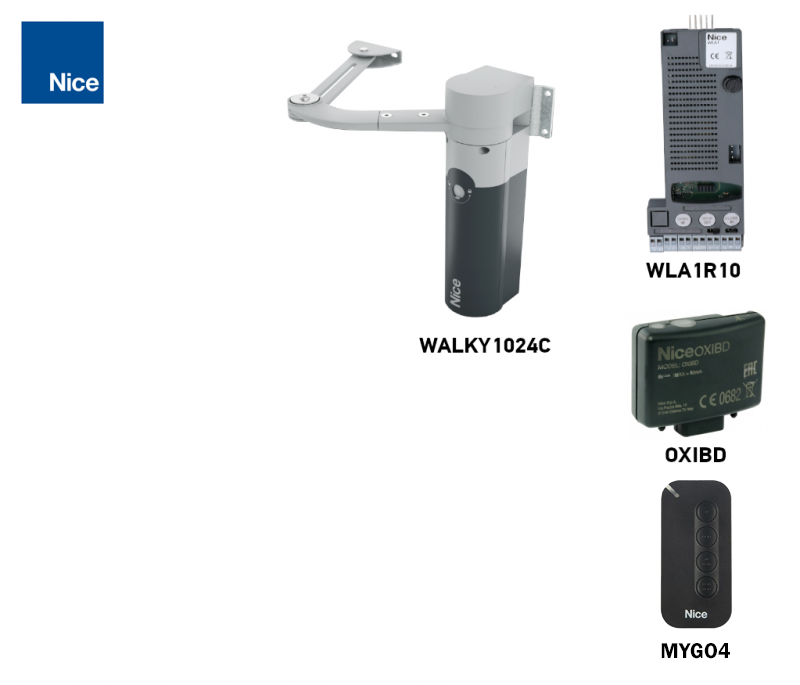

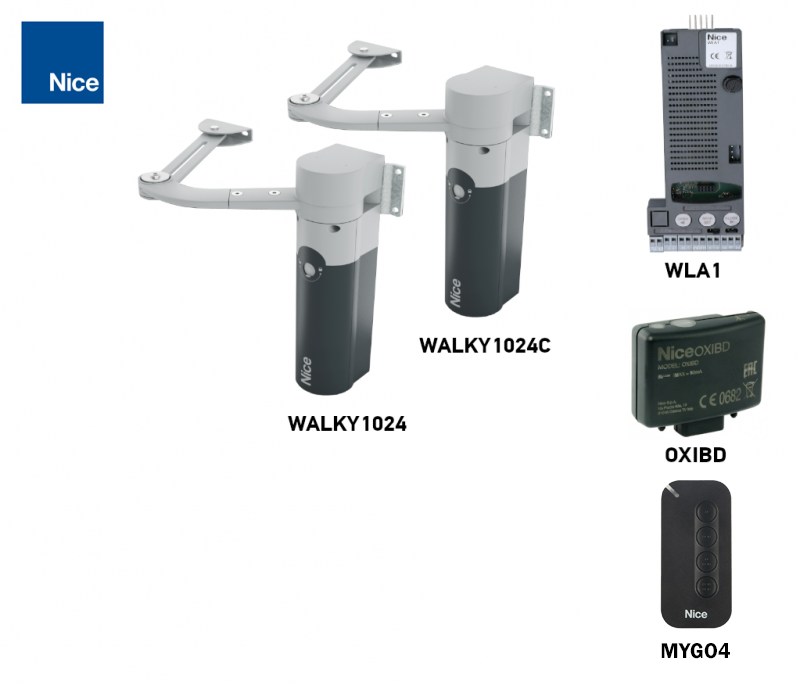

Σετ για ένα ή δύο φύλλα
Το μεμονωμένο WL1024C κινεί ένα φύλλο. Σε δίφυλλη πύλη ελέγχει και τον δεύτερο κινητήρα NICE WL1024 χωρίς δική του κεντρική μονάδα. Επιλέξτε τον αριθμό κινητήρων και τον εξοπλισμό ανάλογα με το συγκεκριμένο σετ. Οι δύο κινητήρες δεν αυξάνουν το όριο για κάθε φύλλο.
| 1 φύλλο | Μεμονωμένος μηχανισμός κίνησης | 2 φύλλα |
|---|---|---|
| Βασικό σετ Με φωτοκύτταρα Με αξεσουάρ  | Μεμονωμένο WL1024C Ένας κινητήρας με μονάδα ελέγχου WLA1· ο εξοπλισμός πρέπει να συμπληρωθεί. | Βασικό σετ Με φωτοκύτταρα Με αξεσουάρ  |
Πότε να επιλέξετε το WALKY WL1024C
Είναι κατάλληλο για ελαφριές ανοιγόμενες αυλόπορτες με ελεύθερο χώρο για τον αρθρωτό βραχίονα. Το φύλλο πρέπει να κινείται ομαλά και να παραμένει ακίνητο όταν το αφήνετε. Ο μηχανισμός δεν διορθώνει φθαρμένους μεντεσέδες, τριβές ή την επίδραση του ανέμου σε συμπαγές φύλλο.
| Προϋπόθεση | Όριο για ένα φύλλο |
|---|---|
| Πλήρης βραχίονας | Μήκος έως 1,8 m με βάρος έως 100 kg· άνοιγμα έως 110°, ανάλογα με τη γεωμετρία. |
| Μέγιστο βάρος | 180 kg για μήκος 0,8 m με πλήρη βραχίονα. Τα μακρύτερα φύλλα πρέπει να πληρούν τα όρια του κοινού διαγράμματος. |
| Κοντύτερος βραχίονας | Μήκος έως 1,6 m με βάρος έως 100 kg· άνοιγμα έως 90°. |
| Ύψος φύλλου | Έως 2 m, τόσο με πλήρη όσο και με κοντύτερο βραχίονα. |
| Λειτουργία | Έως 100 πλήρεις κύκλοι την ημέρα· η μονάδα ελέγχου περιορίζει τη λειτουργία σε περίπου 50 κύκλους/ώρα. Συνεχής λειτουργία για περίπου 10 λεπτά και στη συνέχεια απαιτείται διάλειμμα. |

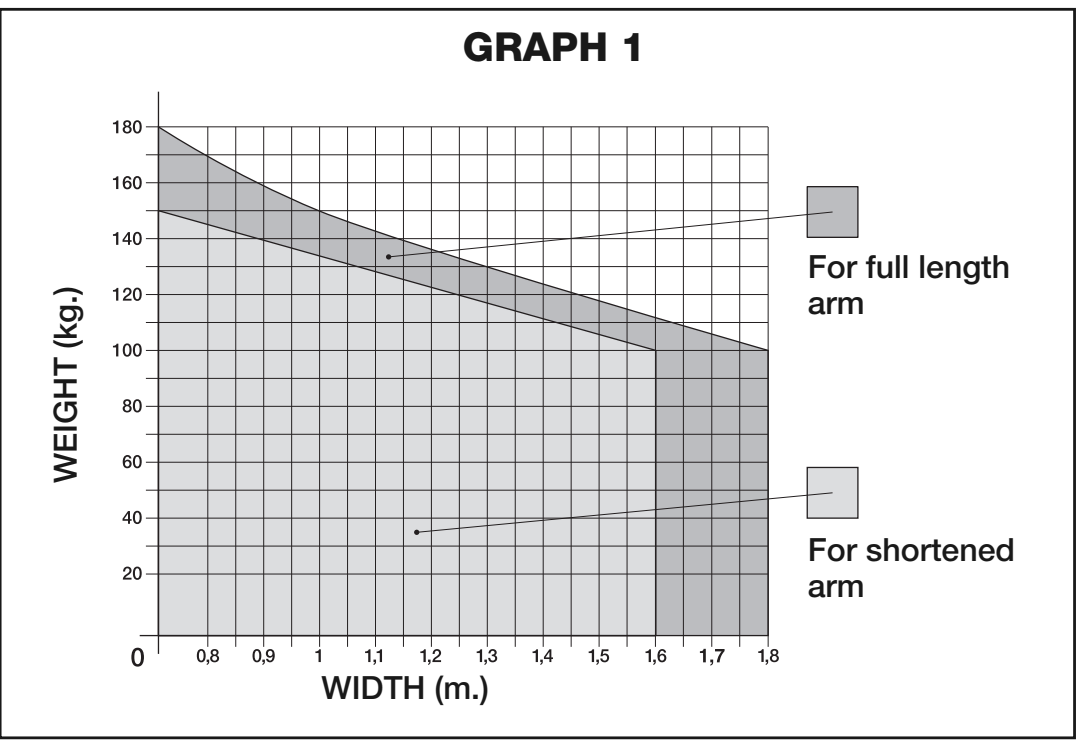

Διάγραμμα εφαρμογής WALKY: οριζόντια, μήκος φύλλου σε m· κατακόρυφα, βάρος σε kg· γκρίζες περιοχές για πλήρη και κοντύτερο βραχίονα
Το σημείο τομής του βάρους και του μήκους πρέπει να βρίσκεται στην αντίστοιχη γκρίζα περιοχή. Η επιφάνεια του φύλλου, ο άνεμος, οι διαστάσεις των μεντεσέδων και οι διαστάσεις τοποθέτησης αξιολογούνται επιπλέον. Αν θέλετε να επαληθεύσετε την επιλογή, επικοινωνήστε μαζί μας με τις διαστάσεις, το βάρος και φωτογραφίες της αυλόπορτας.

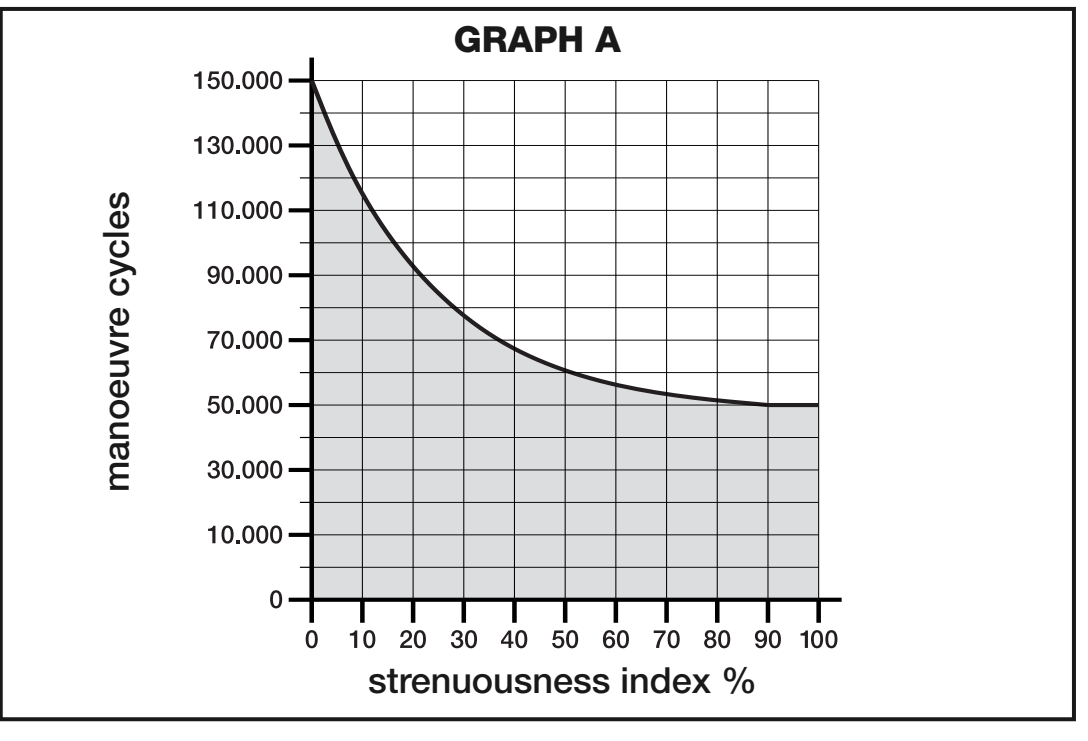

Ενδεικτική διάρκεια ζωής
Ο δείκτης καταπόνησης καθορίζεται από τον συνδυασμό μήκους και βάρους και στη συνέχεια προστίθενται οι περιβαλλοντικές επιδράσεις. Το διάγραμμα δείχνει εκτίμηση του αριθμού κύκλων και όχι εγγύηση ή αριθμό ετών.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής |
|---|---|---|
| Μήκος κάτω από 1,2 m | Βάρος πάνω από 100 kg: 55 % / 65 %. Βάρος κάτω από 100 kg: 30 % / 50 %. |
|
| Μήκος 1,2–1,6 m | Βάρος πάνω από 80 kg: 55 % / 65 %. Βάρος κάτω από 80 kg: 40 % / 50 %. | |
| Μήκος πάνω από 1,6 m | Βάρος πάνω από 60 kg: 55 %. Βάρος κάτω από 60 kg: 40 %. Δεν χρησιμοποιείται κοντύτερος βραχίονας. | |
| Θερμοκρασία / υγρασία | Πάνω από 40 °C ή κάτω από 0 °C, ή υγρασία πάνω από 80 %: +15 % / +15 %. | |
| Πλήρες συμπαγές φύλλο | +15 % / +10 %. | |
| Εκτεθειμένη σε άνεμο θέση | +15 % / +10 %. |
Όταν το βάρος βρίσκεται ακριβώς στο όριο μεταξύ δύο ζωνών, χρησιμοποιήστε τον υψηλότερο από τους δύο γειτονικούς δείκτες κατά την αξιολόγηση του περιθωρίου. Ο δείκτης διάρκειας ζωής δεν υποκαθιστά το διάγραμμα καταλληλότητας του μηχανισμού.
Τοποθέτηση μηχανισμού και αρθρωτού βραχίονα
Η τοποθέτηση, η σύνδεση στο ηλεκτρικό δίκτυο και οι έλεγχοι ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την παροχή ρεύματος και την μπαταρία. Για το άνοιγμα και το κλείσιμο απαιτούνται σταθερά μηχανικά στοπ· δεν περιλαμβάνονται αυτομάτως στον μηχανισμό.
Χώρος για τον βραχίονα και διαστάσεις A / B / E
| Διάσταση | Προϋπόθεση |
|---|---|
| Πλάτος κολόνας | Τουλάχιστον 80 mm. Για πλάτος 80–135 mm, τοποθετήστε την πίσω βάση στραμμένη κατά 90°, όπως φαίνεται στην εικόνα. Πρόκειται για το πλάτος της επιφάνειας στερέωσης, όχι για καθολική διατομή κολόνας. |
| Ελεύθερος χώρος E | 80–299 mm: απαιτείται κοντύτερος βραχίονας, με άνοιγμα έως 90°. Από 300 mm και πάνω: πλήρης βραχίονας, με άνοιγμα έως 110° ανάλογα με τη γεωμετρία. |
| A και B για πλήρη βραχίονα | Μετρήστε τη θέση του μεντεσέ και της βάσης σύμφωνα με το σχέδιο. Το σημείο A/B πρέπει να βρίσκεται στη γκρίζα περιοχή του διαγράμματος για την απαιτούμενη γωνία. |
| Τοποθέτηση | Τοποθετήστε τον κινητήρα κατακόρυφα και τον βραχίονα στο επάνω μέρος του φύλλου. Μην τοποθετείτε τον μηχανισμό ανάποδα, με τον βραχίονα να δείχνει προς τα κάτω. |

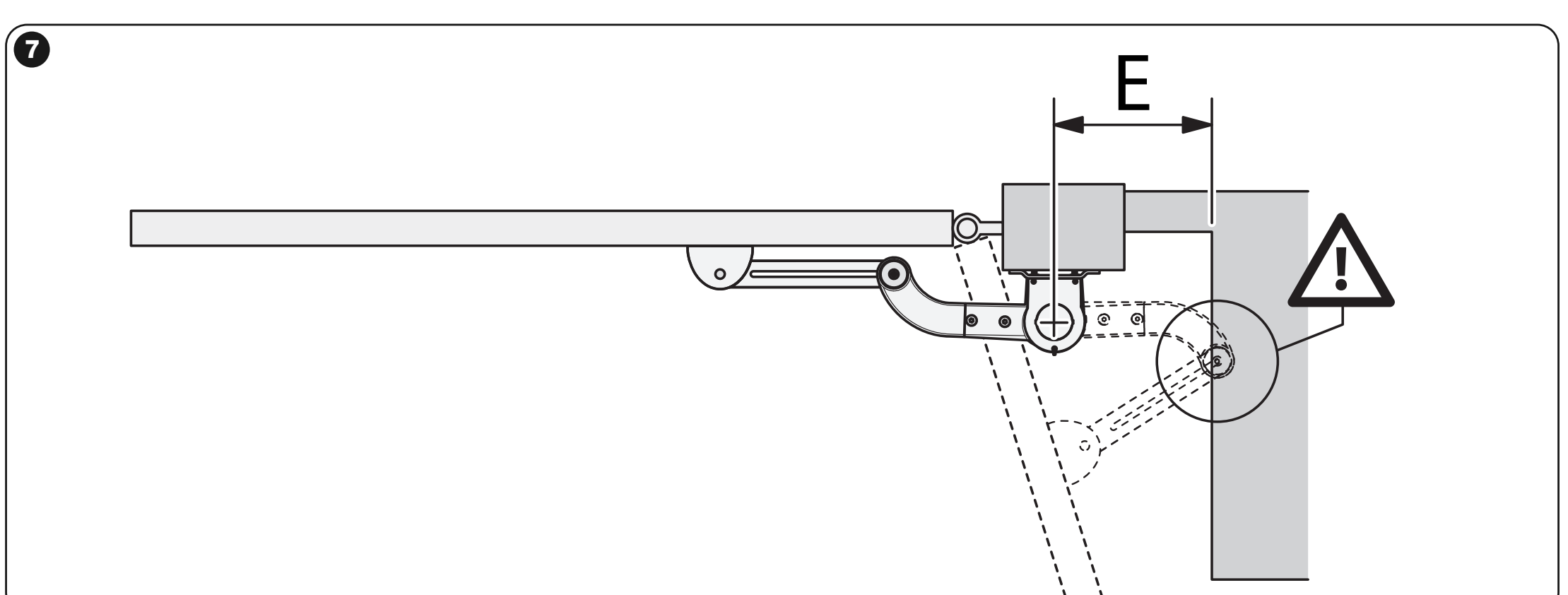

WALKY: μέτρηση του ελεύθερου χώρου E πίσω από τον αρθρωτό βραχίονα

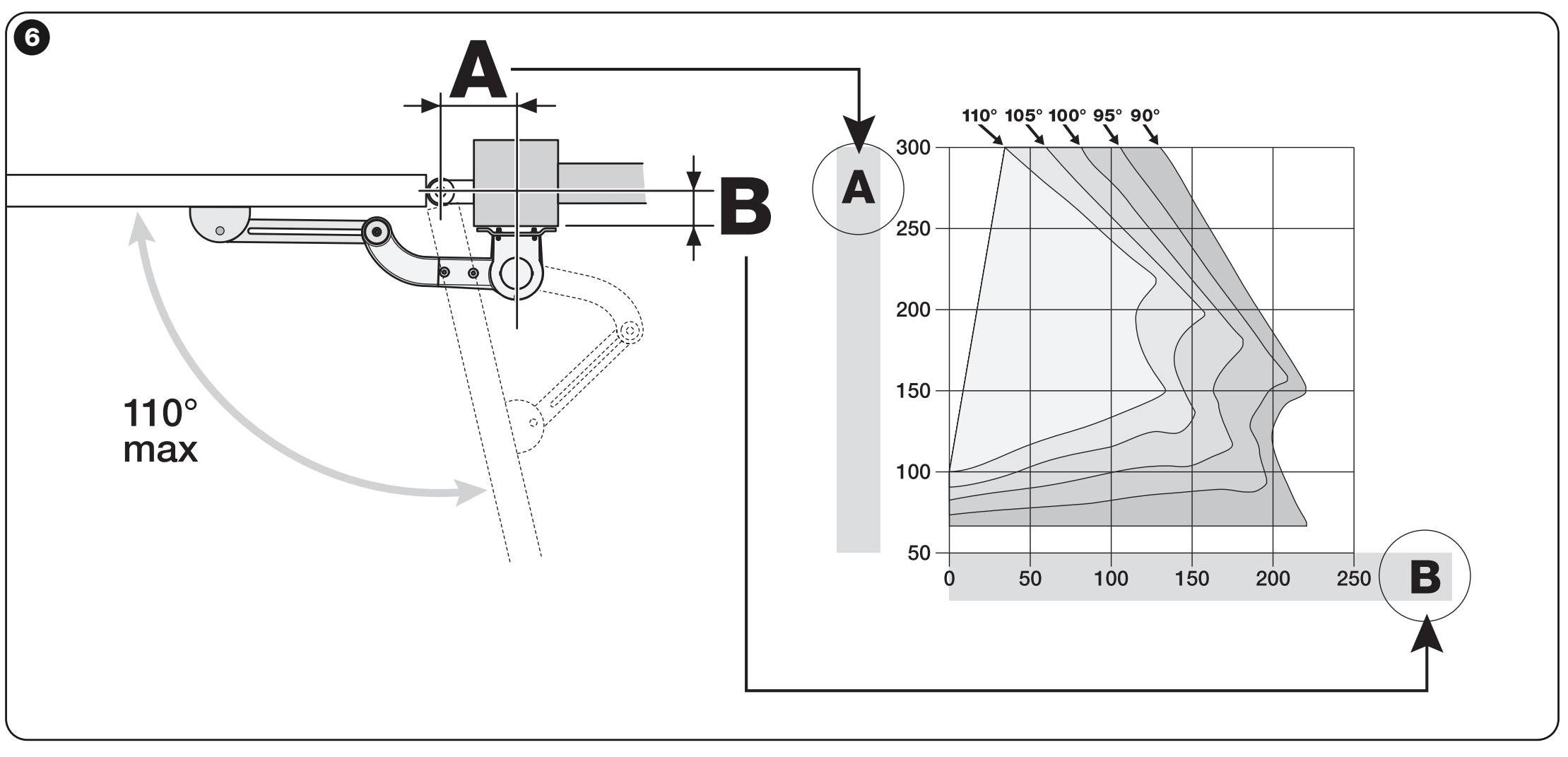

WALKY με πλήρη βραχίονα: διαστάσεις A και B σε mm και διάγραμμα για άνοιγμα 90–110°
Στερέωση βάσεων και πλήρους βραχίονα
- Συναρμολογήστε τον βραχίονα και την πίσω βάση σύμφωνα με το σχέδιο. Το λυγισμένο τμήμα του βραχίονα πρέπει να είναι στραμμένο προς την αυλόπορτα· οι πείροι και οι ασφαλιστικοί δακτύλιοι πρέπει να εφαρμόζουν σωστά.
- Σημειώστε τη θέση του κινητήρα με βάση τις διαστάσεις A/B. Στερεώστε την πίσω βάση σε σταθερό υπόστρωμα· ο τεχνικός εγκατάστασης πρέπει να αξιολογήσει τον τύπο των αγκυρίων και την αντοχή της κατασκευής.
- Τοποθετήστε τον κινητήρα κατακόρυφα. Καθορίστε τη θέση της μπροστινής βάσης στο φύλλο με τον κινητήρα απασφαλισμένο και την αυλόπορτα κλειστή· τηρήστε τη διάταξη καθ’ ύψος, συμπεριλαμβανομένης της διάστασης ελέγχου 75 mm, σύμφωνα με το σχέδιο.
- Στερεώστε την μπροστινή βάση σε σταθερό πλαίσιο του φύλλου. Αρχικά, αφήστε τη θέση της να μπορεί να ρυθμιστεί. Ελέγξτε χειροκίνητα όλη τη διαδρομή, την ελεύθερη κίνηση του βραχίονα και την επαφή με τα δύο στοπ.
- Αφού ρυθμίσετε το κλειστό φύλλο, στερεώστε οριστικά τη βάση και με τις τρεις βίδες. Ασφαλίστε τον βραχίονα με πείρο και ασφαλιστικό δακτύλιο.

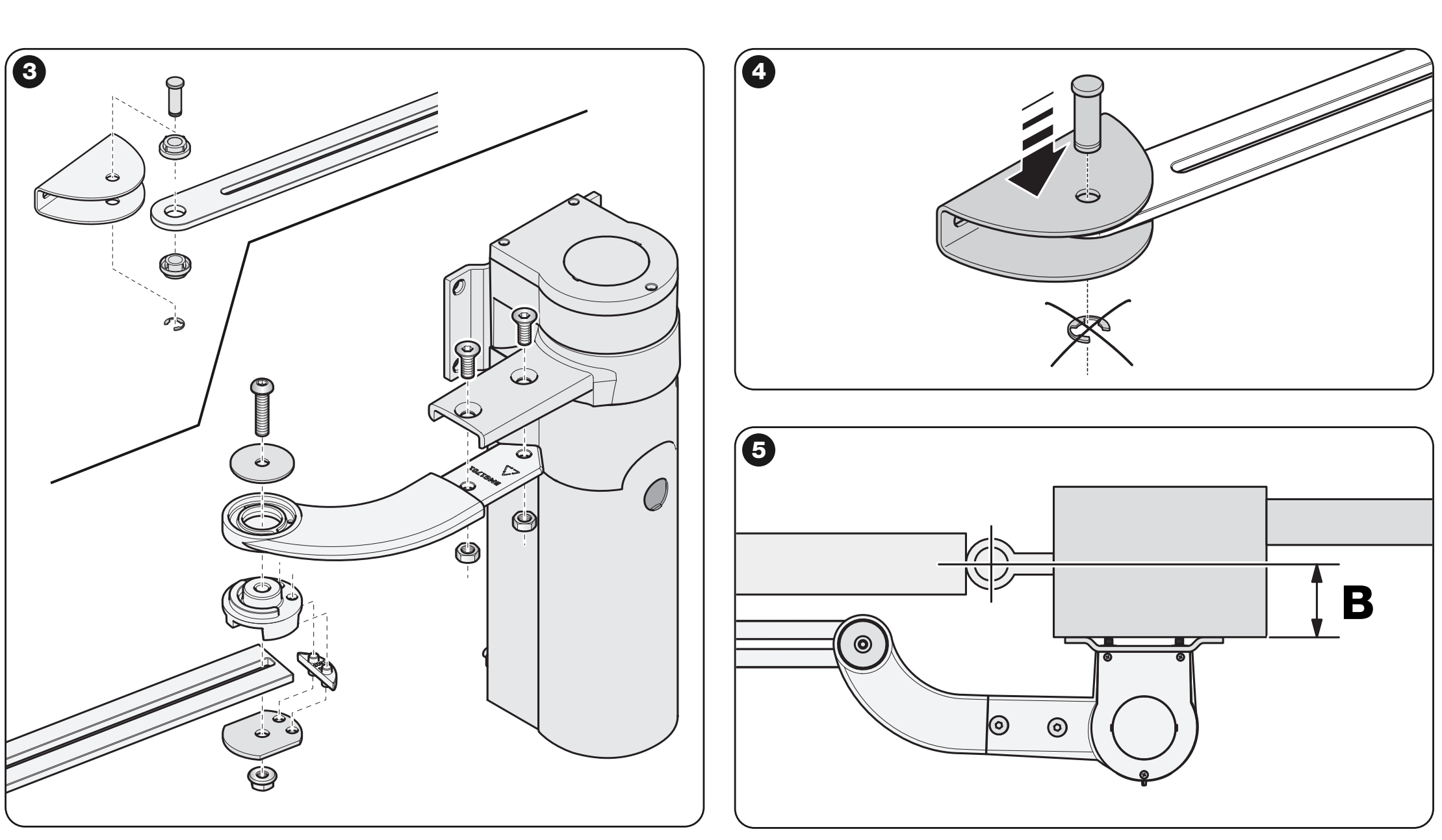

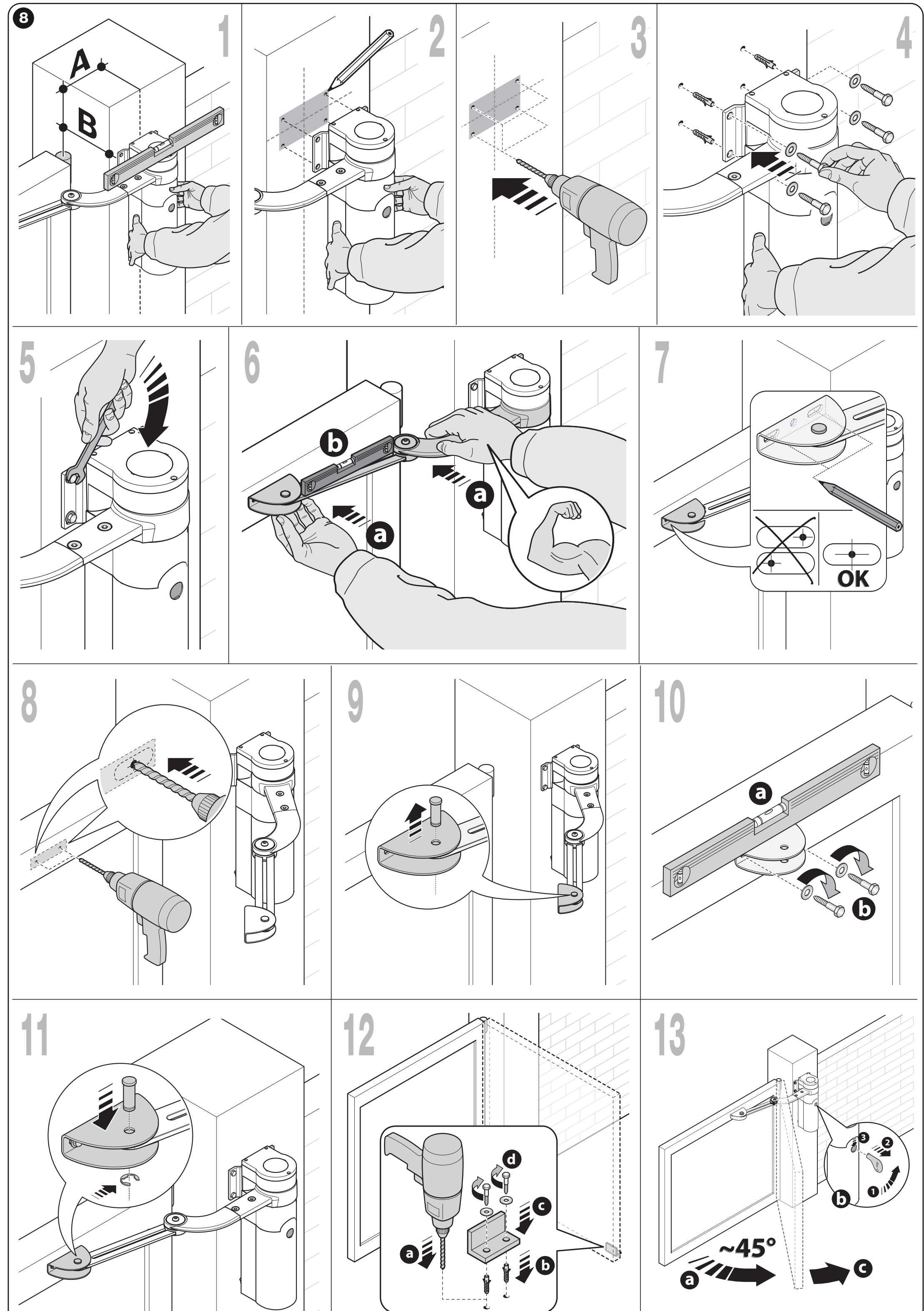

WALKY: συναρμολόγηση βραχίονα, πίσω βάση και θέση της διάστασης B
WALKY: τοποθέτηση στην κολόνα, ύψος της βάσης του φύλλου και τελική ασφάλιση του βραχίονα

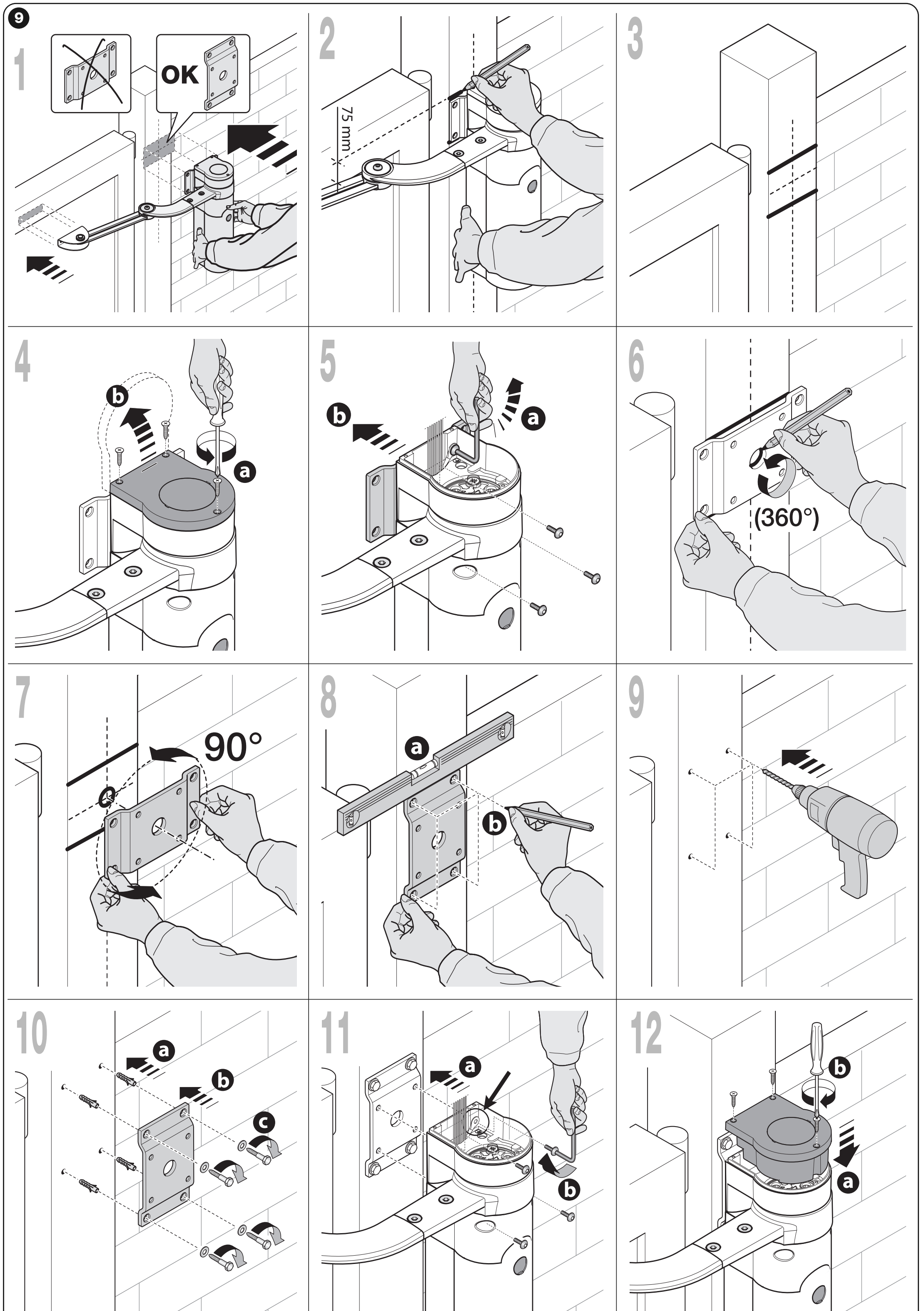

WALKY σε κολόνα πλάτους 80–135 mm: περιστροφή της πίσω βάσης κατά 90°
Τοποθέτηση με κοντύτερο βραχίονα
Η κοντύνευση είναι εργασία εγκατάστασης για ελεύθερο χώρο E μικρότερο από 300 mm. Ελέγξτε πρώτα τα όρια του κοντύτερου βραχίονα και τη γεωμετρία. Διάσταση Το C είναι η απόσταση μεταξύ των αξόνων των πείρων του βραχίονα· καθορίζεται από το σημείο τομής A/B στο διάγραμμα. Δεν επιτρέπεται να κόψετε το τμήμα του βραχίονα κατά προσέγγιση.
- Με βάση τις διαστάσεις A/B, επιλέξτε την τιμή C από το διάγραμμα· το άνοιγμα είναι έως 90°.
- Πριν από την κοπή, συναρμολογήστε τον βραχίονα στη θέση ελέγχου. Με την αυλόπορτα κλειστή και ανοιχτή, ελέγξτε τη θέση της βάσης και τον άξονα του μεντεσέ με τη βοήθεια ενός σχοινιού, όπως φαίνεται στην εικόνα AA/BB.
- Μόνο αφού επιβεβαιώσετε ολόκληρη τη διαδρομή, ρυθμίστε το μήκος σύμφωνα με το σχέδιο, αφαιρέστε τις αιχμηρές ακμές και ολοκληρώστε τη στερέωση.
- Ελέγξτε ξανά τα στοπ, την ελεύθερη κίνηση και ότι ο βραχίονας δεν συγκρούεται με την κολόνα ή το φύλλο.

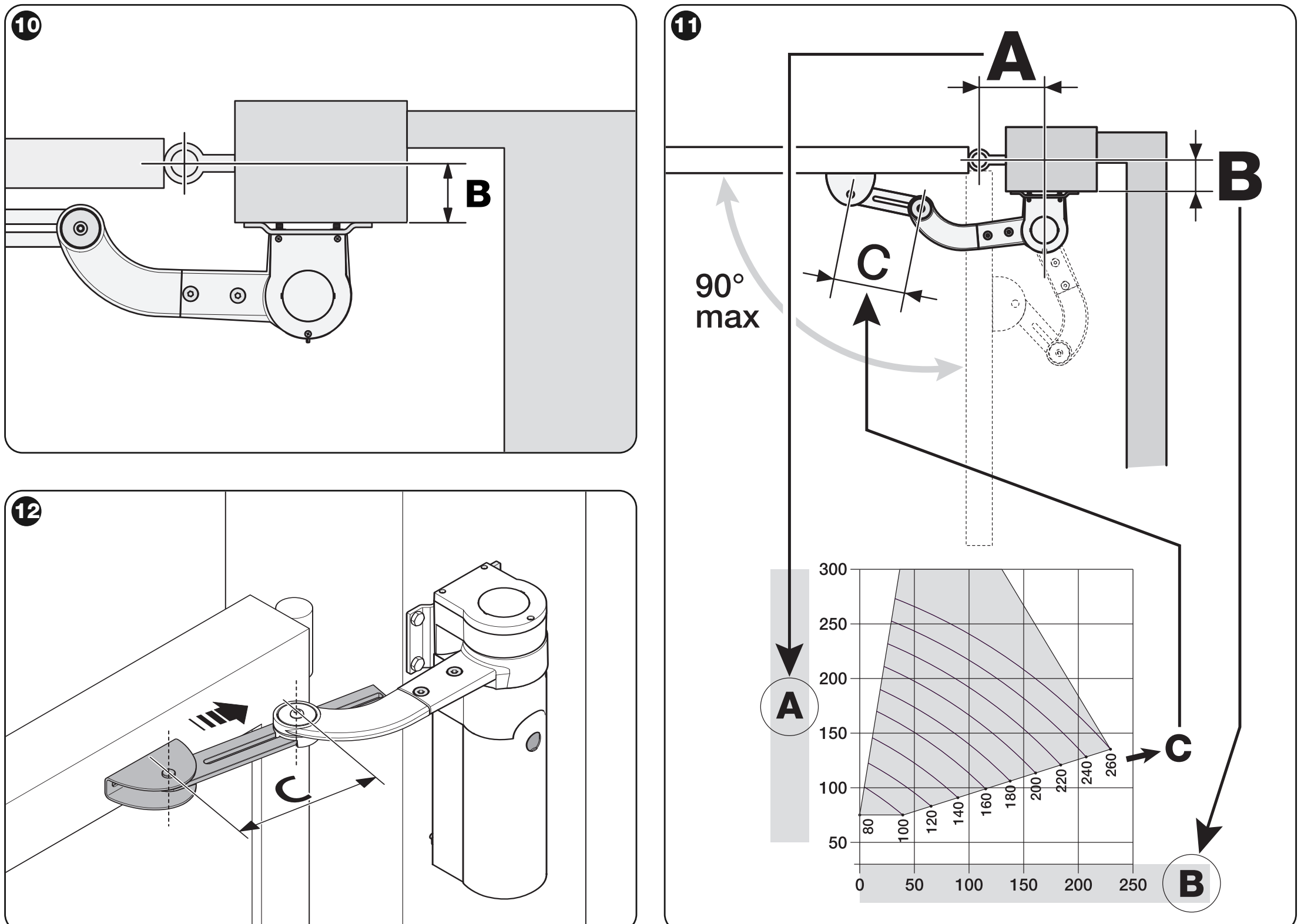

WALKY: διαστάσεις A, B και C και διάγραμμα για κοντύτερο βραχίονα με άνοιγμα έως 90°

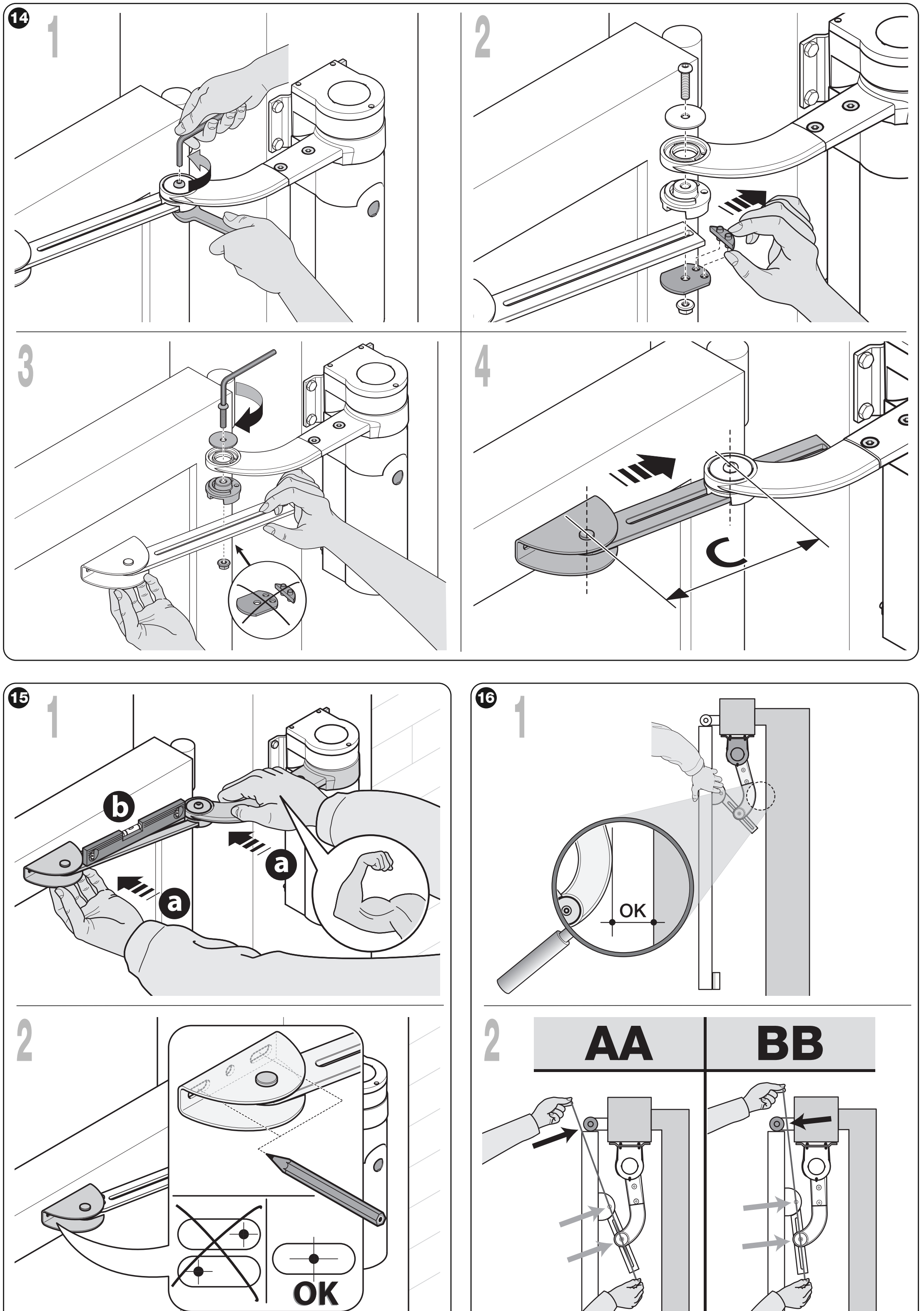

WALKY: ρύθμιση C και έλεγχος του άξονα άρθρωσης στις θέσεις AA και BB

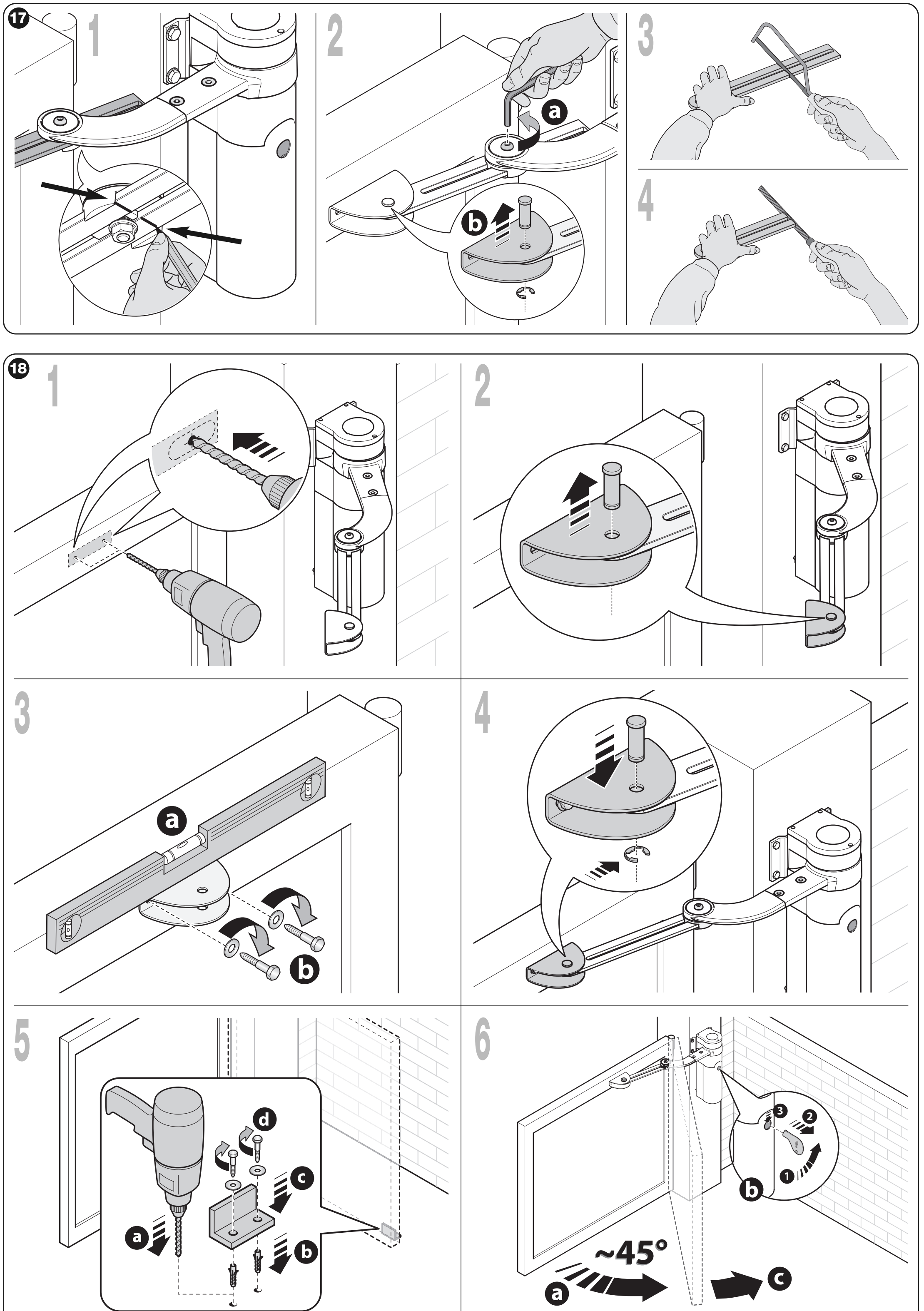

WALKY: κοντύνετε τον βραχίονα και ολοκληρώστε την τοποθέτηση αφού ελέγξετε τη γεωμετρία
Σύνδεση της μονάδας ελέγχου WLA1
Ο κινητήρας WL1024C περιλαμβάνει τη μονάδα ελέγχου WLA1 και τη μονάδα τροφοδοσίας δικτύου. Διαχωρίστε τα καλώδια δικτύου από τα καλώδια σήματος, χρησιμοποιήστε στυπιοθλίπτες, παρεμβύσματα και όλες τις βίδες του καλύμματος. Τα καλώδια δεν πρέπει να εμποδίζουν την κίνηση του καλύμματος ούτε να καλύπτουν τις λυχνίες LED.
Καλωδίωση και μέγιστα μήκη
| Γραμμή | Καλώδιο / μέγιστο μήκος |
|---|---|
| Δίκτυο 230 V AC | 3 × 1,5 mm² / 30 m. Για μήκος άνω των 30 m, χρησιμοποιήστε 3 × 2,5 mm² και προστατευτική γείωση κοντά στον αυτοματισμό. |
| Ηλεκτρική κλειδαριά ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m· για μήκος 20–40 m, χρησιμοποιήστε 2 × 1 mm². |
| Διακόπτης με κλειδί | 2 γραμμές 2 × 0,5 mm² / 50 m· μπορεί να χρησιμοποιηθεί μία γραμμή 4 × 0,5 mm². |
| Δεύτερος κινητήρας WL1024 | 3 × 1,5 mm² / 6 m. |
| Κεραία | RG58 / έως 20 m· συνιστάται μήκος μικρότερο από 5 m. |
Τροφοδοσία δικτύου και γείωση
Τη φάση L και τον ουδέτερο αγωγό N συνδέστε τα σύμφωνα με την ετικέτα της μονάδας τροφοδοσίας. Τον προστατευτικό αγωγό PE συνδέστε τον στην επισημασμένη υποδοχή γείωσης. Το στοιχείο αποσύνδεσης πρέπει να επιτρέπει την ασφαλή απομόνωση ολόκληρου του αυτοματισμού· αποσυνδέστε την μπαταρία ξεχωριστά.

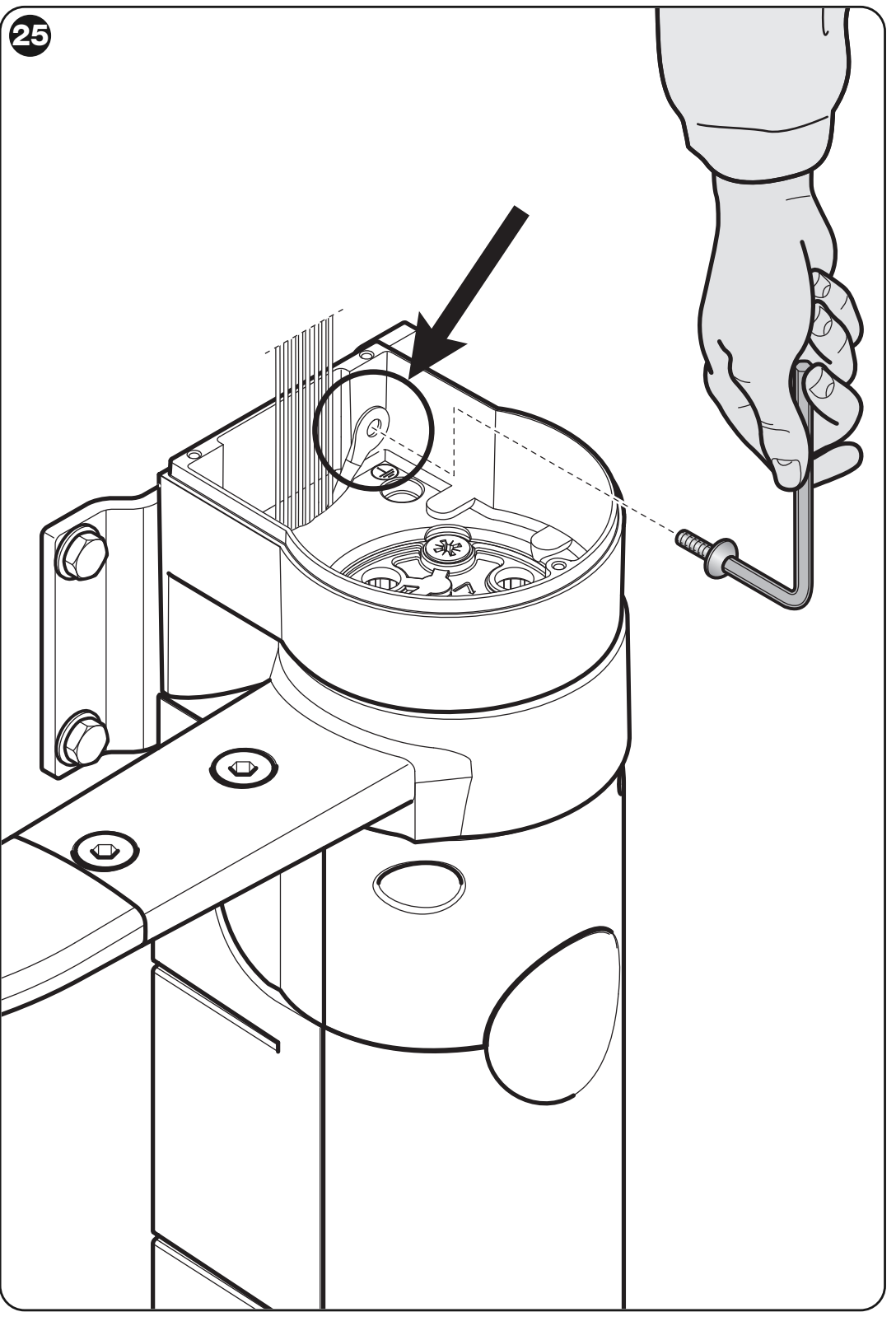

WALKY: πρόσβαση στη μονάδα δικτύου και στην προστατευτική γείωση
Προσανατολισμός στην πλακέτα WLA1

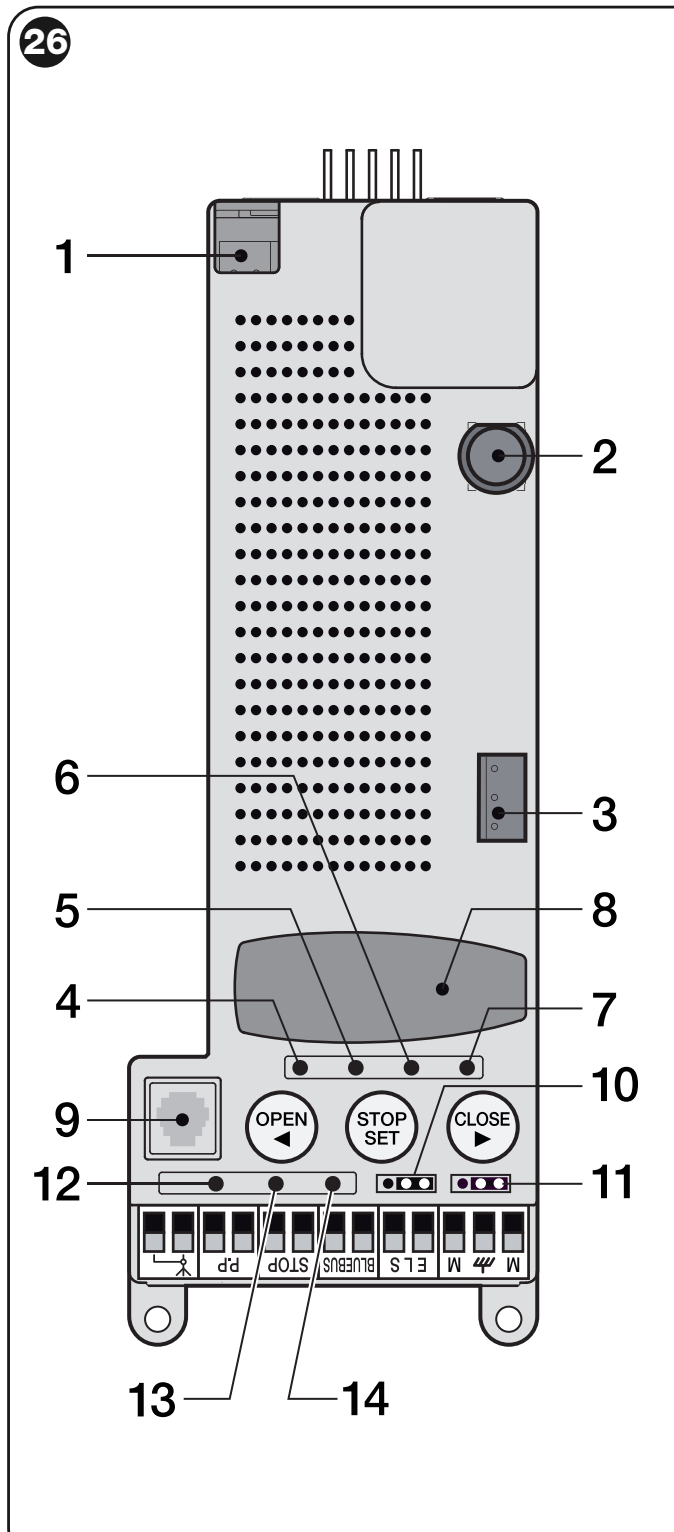

WLA1: σύνδεσμοι, γεφυρώσεις JA/JB, κουμπιά και LED· οι αριθμοί αντιστοιχούν στον πίνακα
| Αριθμός στην εικόνα | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Σύνδεσμος μπαταρίας ή Solemyo / ασφάλεια / σύνδεσμος κινητήρα. |
| 4 / 5 / 6 / 7 | Λυχνίες LED προγραμματισμού L1 / L2 / L3 / L4. |
| 8 / 9 | Υποδοχή δέκτη SM / διεπαφή BusT4. |
| 10 / 11 | Γεφυρώσεις JA / JB για τη διάταξη της πύλης. |
| 12 / 13 / 14 | Λυχνίες LED P.P. / STOP / BlueBUS. |
Ακροδέκτες και πολικότητα εξαρτημάτων
| Ακροδέκτης / σύνδεσμος | Χρήση |
|---|---|
| BlueBUS | Τροφοδοσία δύο αγωγών και επικοινωνία συμβατών συσκευών, χωρίς πολικότητα. Δεν είναι γενική έξοδος 24 V. |
| P.P. | Επαφή NO χωρίς τάση για βηματική λειτουργία· η ίδια η επαφή δεν έχει πολικότητα. |
| STOP | Εκπαιδευμένη είσοδος ασφαλείας NO, NC ή 8,2 kΩ. Η αλλαγή της κατάστασης ηρεμίας σταματά την κίνηση και προκαλεί σύντομη αντιστροφή. |
| Βοηθητικό + / − | Το συν (+) είναι ο αριστερός επισημασμένος ακροδέκτης P.P. και το πλην (−) ο αριστερός επισημασμένος ακροδέκτης STOP, με τον προσανατολισμό που φαίνεται στην παρακάτω λεπτομέρεια. Με τροφοδοσία δικτύου ή Solemyo: 18–31 V DC· με PS424: περίπου 11–14 V DC, συνολικά έως 200 mA. Παραμένει ενεργό και σε κατάσταση αναμονής. |
| ELS | Εργοστασιακά: ηλεκτρική κλειδαριά 12 V AC, μέγ. 15 VA· το εναλλασσόμενο ρεύμα δεν έχει θετικό/αρνητικό πόλο. Για άλλη λειτουργία απαιτείται ρύθμιση μέσω Oview. |
| FLASH στη μονάδα τροφοδοσίας | Φάρος WLT ή λυχνία 12 V DC έως 21 W· προορίζεται για τον συγκεκριμένο σύνδεσμο και τη λειτουργία φάρου. Μην τον συγχέετε με το ELS ή τη βοηθητική τροφοδοσία. |
| SM / BusT4 | Πρόσθετος δέκτης / διεπαφή σέρβις· δεν είναι ακροδέκτες τροφοδοσίας εξαρτημάτων. |
| Κεραία | Σήμα και θωράκιση ομοαξονικού καλωδίου· όχι έξοδοι τροφοδοσίας +/−. |
WLA1: λεπτομέρεια ακροδεκτών P.P., STOP, BlueBUS, ELS και δεύτερου κινητήρα
WLA1: βοηθητικό συν στον ακροδέκτη P.P. και πλην στον STOP· προσανατολισμός σύμφωνα με τη λεπτομέρεια
Δεύτερος κινητήρας WL1024
Κινητήρας χωρίς μονάδα ελέγχου NICE WL1024 συνδέστε τον στην προβλεπόμενη τριπολική κλέμα κινητήρα. Οι δύο εξωτερικοί αγωγοί είναι οι αγωγοί του κινητήρα· ο μεσαίος ακροδέκτης με το σύμβολο γείωσης είναι PE, όχι πλην. Η πολικότητα στην έξοδο του κινητήρα αλλάζει ανάλογα με τη φορά· δεν αποτελεί πηγή τροφοδοσίας για εξαρτήματα. Ο ενσωματωμένος κινητήρας συνδέεται με τον δικό του σύνδεσμο, ο οποίος έχει μία μόνο σωστή φορά τοποθέτησης. Πριν από την εκμάθηση, ρυθμίστε τα JA/JB σύμφωνα με ολόκληρη τη διάταξη.
Φωτοκύτταρα BlueBUS και διευθύνσεις
NICE EPMB συνδέστε παράλληλα στο BlueBUS με δύο αγωγούς χωρίς πολικότητα. Στον πομπό TX και στον δέκτη RX του ίδιου ζεύγους πρέπει να υπάρχουν οι ίδιες γεφυρώσεις· κάθε ζεύγος έχει διαφορετική διεύθυνση. Μετά από κάθε αλλαγή, επαναλάβετε την εκμάθηση των συσκευών. Τα φωτοκύτταρα με ρελέ δεν συνδέονται απευθείας στο BlueBUS.
| Διεύθυνση | Λειτουργία στο WALKY |
|---|---|
| FOTO / FOTO II | Ζεύγη ενεργά κατά το κλείσιμο· σταματούν και αντιστρέφουν την κίνηση. |
| FOTO 1 / FOTO 1 II | Ζεύγη ενεργά κατά το άνοιγμα και το κλείσιμο. |
| FOTO 2 / FOTO 2 II | Ζεύγη ενεργά κατά το άνοιγμα· σταματούν και αντιστρέφουν την κίνηση. |
| FA1 / FA2 | Εντολή ανοίγματος· δεν υποκαθιστά το ζεύγος ασφαλείας. Στον υποστηριζόμενο πομπό TX και δέκτη RX, αφαιρέστε τη γέφυρα A. |
| Χωρητικότητα BlueBUS | Έως 15 μονάδες: έως 6 ζεύγη ασφαλείας, 2 ζεύγη με λειτουργία ανοίγματος και 4 υποστηριζόμενες συσκευές εντολών. |
Ρυθμίστε την ακριβή θέση των γεφυρώσεων σύμφωνα με τις οδηγίες των φωτοκυττάρων EPMB για την επιλεγμένη διεύθυνση. Επιλέξτε τη θέση του ζεύγους ανάλογα με το σημείο που πρέπει να προστατευτεί· μετά την εκμάθηση, ελέγξτε την απόκριση κάθε ζεύγους κατά το πραγματικό άνοιγμα και κλείσιμο.

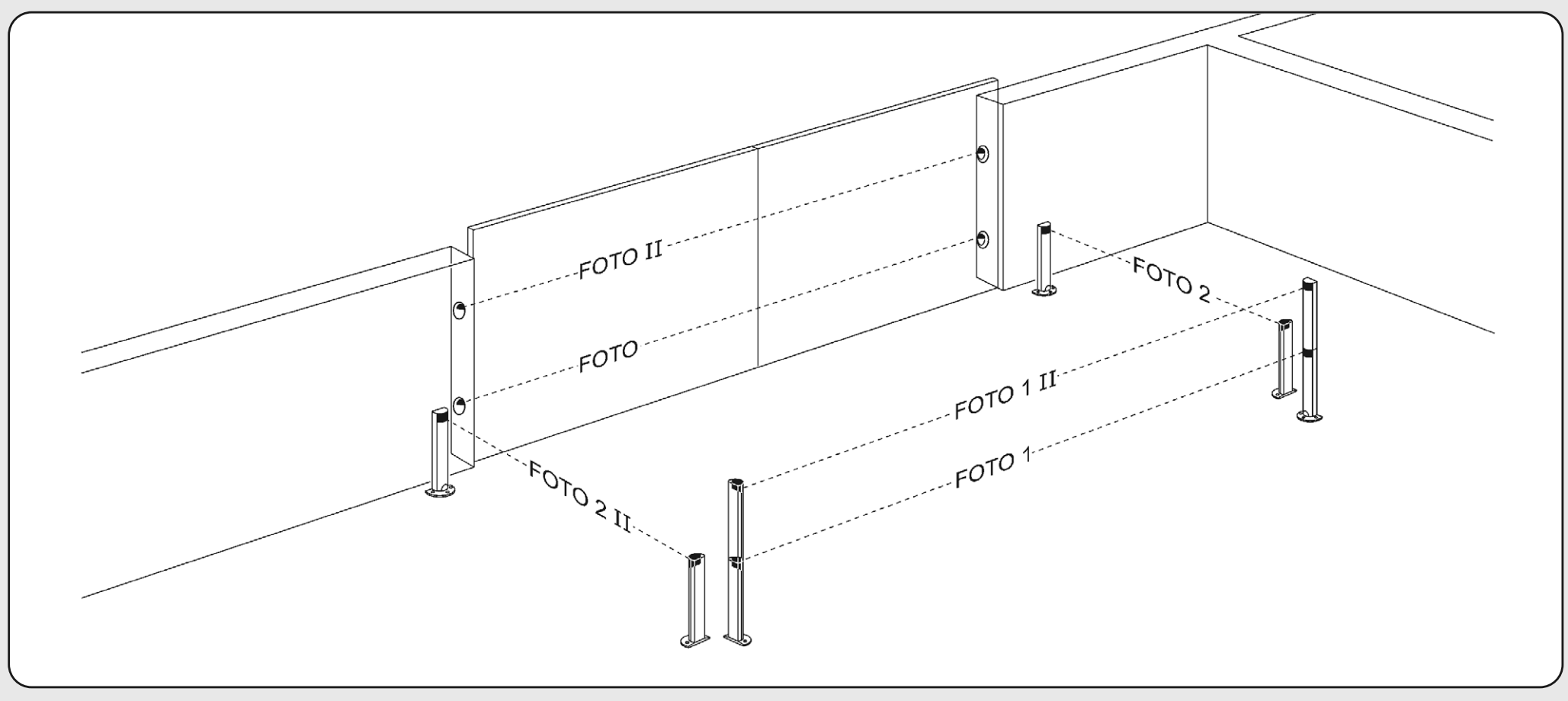

WALKY: θέσεις ζευγών FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 και FOTO 2 II
Η διεύθυνση FOTO 3 δεν επιτρέπεται στο WLA1. Μην αντιγράφετε τη διευθυνσιοδότηση από άλλο μηχανισμό κίνησης.
Είσοδος ασφαλείας STOP
Οι επαφές NO συνδέονται παράλληλα, ενώ οι NC σε σειρά. Μπορούν να συνδεθούν παράλληλα δύο υποστηριζόμενες ωμικές συσκευές 8,2 kΩ· για περισσότερες, χρησιμοποιείται η προβλεπόμενη διαδοχική σύνδεση με μία μόνο τερματική αντίσταση. Ο εγκαταστάτης σχεδιάζει τη μικτή σύνδεση NO/NC/ωμικών συσκευών σύμφωνα με τις οδηγίες. Η μονάδα ελέγχου αποθηκεύει την κατάσταση ηρεμίας κατά την εκμάθηση· μετά από αλλαγή, πρέπει να γίνει νέα εκμάθηση και δοκιμή. Μην παρακάμπτετε με αντίσταση την απαιτούμενη προστασία της αυλόπορτας.
Προειδοποιητικός φάρος WLT και έξοδος ELS
NICE WLT μπορεί να τοποθετηθεί στο επάνω μέρος του WL1024C και να συνδεθεί στην προβλεπόμενη υποδοχή FLASH της μονάδας τροφοδοσίας. Κατά την κίνηση, στη λειτουργία φάρου πρέπει να αναβοσβήνει με 0,5 s αναμμένο / 0,5 s σβηστό. Το WLT διαθέτει επίσης λειτουργία φωτισμού συνοδείας ή φωτισμού σούρουπου· επιλέξτε την επιθυμητή λειτουργία σύμφωνα με τις οδηγίες του.
Αν το WLT τοποθετηθεί χωριστά, εκτός του μηχανισμού κίνησης, συνδέεται στην ELS, της οποίας η λειτουργία πρέπει να αλλάξει μέσω του Oview. Η εργοστασιακή ρύθμιση του ELS είναι έξοδος για κλειδαριά, όχι για φάρο. Μην αντιστρέφετε τη σύνδεση του WLT και μην προσδιορίζετε την πολικότητα με βάση τα P.P./STOP.
| Επιλεγμένη λειτουργία | Ηλεκτρικό όριο εξόδου |
|---|---|
| Ηλεκτρική κλειδαριά | 12 V AC / έως 15 VA, χωρίς πολικότητα. |
| Φάρος | WLT ή λάμπα 12 V DC / έως 21 W. |
| Άλλη λάμπα ή ρελέ | Με τροφοδοσία 24 V DC −30 % / +30 %, μέγ. 4 W· με PS424 12 V DC −10 % / +25 %, μέγ. 4 W. Ελέγξτε τη ρύθμιση και τη συμβατότητα πριν από τη σύνδεση. |
Εφεδρική μπαταρία PS424
NICE PS424 δεν περιλαμβάνεται αυτόματα στον κινητήρα. Συνδέστε την στην προβλεπόμενη υποδοχή μόνο αφού ολοκληρωθούν η εγκατάσταση, η εκμάθηση και οι δοκιμές. Σε περίπτωση διακοπής ρεύματος, μειώνεται η τάση της βοηθητικής εξόδου. Ο αριθμός των κινήσεων εξαρτάται από την αυλόπορτα, την κατανάλωση και την κατάσταση της μπαταρίας.

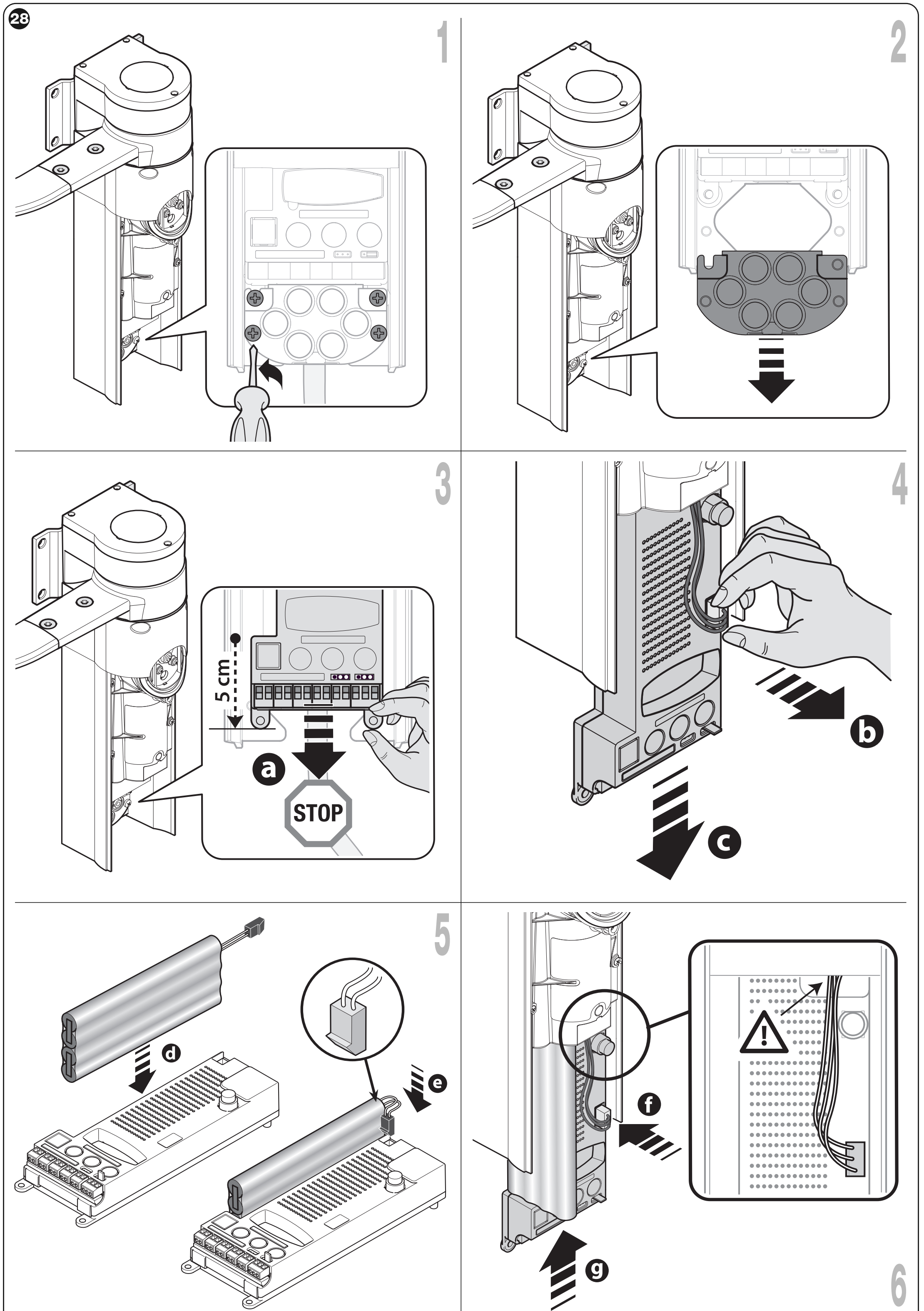

WALKY: πρόσθετος δέκτης SM και τοποθέτηση εφεδρικής μπαταρίας PS424
Solemyo και διασύνδεση σέρβις
NICE Solemyo χρησιμοποιεί την ίδια προβλεπόμενη υποδοχή με την εφεδρική τροφοδοσία. Όταν χρησιμοποιείται το Solemyo, δεν πρέπει να είναι ταυτόχρονα συνδεδεμένη η τροφοδοσία δικτύου. Ρυθμίστε τη μείωση κατανάλωσης και το ηλιακό σύστημα σύμφωνα με το σύστημα. Το Oview συνδέεται στο BusT4 και παρέχει πρόσθετες ρυθμίσεις και διαγνωστικό έλεγχο. Η ρύθμιση Stand-by BlueBUS μέσω L4 δεν ταυτίζεται με τη λειτουργία Stand-by All μέσω Oview.
Πρώτη εκκίνηση και εκμάθηση
Αποκλείστε την πρόσβαση ατόμων στον χώρο κίνησης της αυλόπορτας. Μετά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει μία φορά ανά δευτερόλεπτο, τα φωτοκύτταρα TX/RX πρέπει να δείχνουν ότι λειτουργούν και ο φάρος πρέπει να παραμένει σβηστός σε κατάσταση ηρεμίας. Αν η κατάσταση δεν είναι σωστή, αποσυνδέστε την τροφοδοσία και ελέγξτε την καλωδίωση. Η εκμάθηση δεν αποτελεί δοκιμή ασφαλείας.
1. Εκμάθηση BlueBUS και STOP
- Κρατήστε πατημένα τα OPEN + STOP/SET για περίπου 3 s.
- Αφήστε τα όταν οι λυχνίες L1 και L2 αναβοσβήνουν γρήγορα.
- Περιμένετε να ολοκληρωθεί η διαδικασία. Η λυχνία STOP πρέπει να είναι αναμμένη και οι L1/L2 σβηστές· οι L3/L4 μπορεί να αρχίσουν να αναβοσβήνουν ως ένδειξη ότι απαιτείται εκμάθηση των θέσεων.
Εκτελέστε την εκμάθηση και χωρίς συνδεδεμένα εξαρτήματα. Επαναλάβετε την εκμάθηση κάθε φορά που προσθέτετε ή αφαιρείτε μια συσκευή.
2. JA / JB ανάλογα με τη διάταξη και τη σειρά των φύλλων
Πριν από την εκμάθηση, επιλέξτε από το σχήμα την ακριβή διάταξη: θέση του κινητήρα με τη μονάδα ελέγχου, ένα ή δύο φύλλα και τυχόν επικάλυψη των φύλλων. Το μαύρο πλαίσιο δείχνει τη μονάδα ελέγχου και το βέλος το φύλλο που επικαλύπτει το άλλο. Ρυθμίστε τους βραχυκυκλωτήρες JA/JB ακριβώς σύμφωνα με την αντίστοιχη γραμμή· μην επιλέγετε θέση μόνο με βάση την ένδειξη «αριστερός κινητήρας», χωρίς να λάβετε υπόψη τον προσανατολισμό του σχήματος.

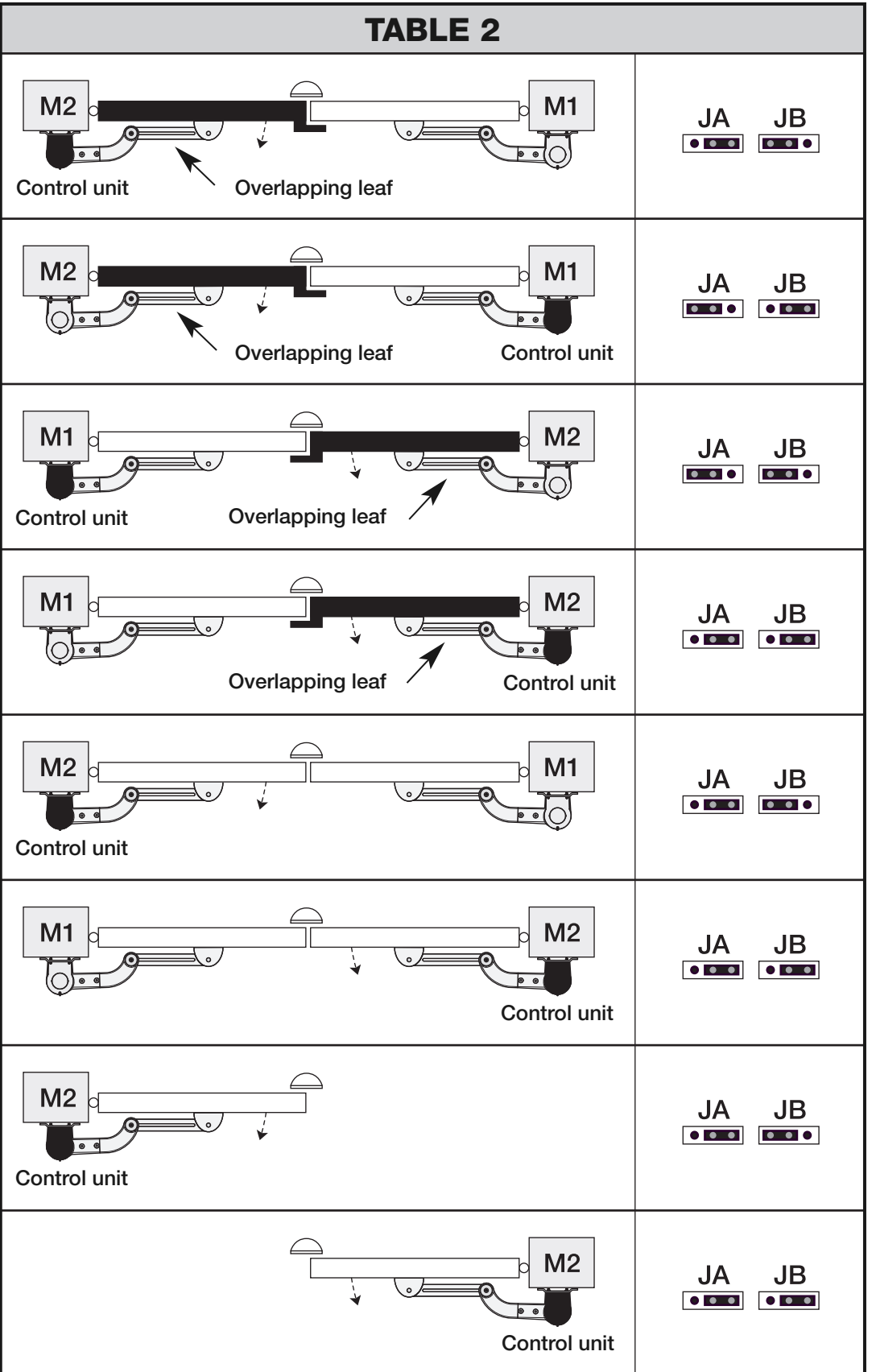

WALKY: οκτώ διατάξεις αυλόπορτας και οι αντίστοιχες θέσεις των βραχυκυκλωτήρων JA και JB
3. Εκμάθηση μηχανικών αναστολέων
- Ελέγξτε ότι υπάρχουν σταθεροί αναστολείς τόσο στο άνοιγμα όσο και στο κλείσιμο. Απασφαλίστε τους κινητήρες, τοποθετήστε τα φύλλα περίπου στη μέση της διαδρομής και ασφαλίστε τα ξανά.
- Κρατήστε πατημένα τα STOP/SET + CLOSE για περίπου 3 s· όταν οι L3/L4 αναβοσβήνουν γρήγορα, αφήστε τα.
- Παρακολουθήστε τη σειρά: αργό κλείσιμο του M1, αργό κλείσιμο του M2, αργό άνοιγμα των M2 και M1, πλήρες γρήγορο κλείσιμο και των δύο. Με έναν κινητήρα, εκτελείται η αντίστοιχη ακολουθία για ένα φύλλο.
- Αν η πρώτη κίνηση δεν είναι προς το κλείσιμο ή αν το κλείσιμο δεν ξεκινήσει με το M1, σταματήστε πατώντας οποιοδήποτε κουμπί. Με την τροφοδοσία αποσυνδεδεμένη, ελέγξτε τα JA/JB και, αν χρειάζεται, την πολικότητα των καλωδίων του κινητήρα WL1024.
- Η επιτυχής ολοκλήρωση επιβεβαιώνεται όταν σβήσουν οι L3/L4. Αν ενεργοποιηθεί φωτοκύτταρο, δοθεί εντολή ή παρέμβει άλλη συσκευή, η εκμάθηση διακόπτεται και πρέπει να επαναληφθεί ολόκληρη.
Στη συνέχεια, εκτελέστε μερικούς πλήρεις κύκλους ανοίγματος και κλεισίματος. Ελέγξτε την εκκίνηση, την κανονική ταχύτητα, την επιβράδυνση, τη στάση στους αναστολείς και τις δοκιμές ασφαλείας.
Προγραμματισμός WLA1 – τέσσερις λυχνίες LED L1 έως L4
Το OPEN ανοίγει, το CLOSE κλείνει και το STOP/SET σταματά· κατά τη ρύθμιση, τα OPEN/CLOSE επιλέγουν τις λυχνίες LED. Η αλλαγή της δύναμης ή της ταχύτητας απαιτεί νέο έλεγχο της κίνησης και των δυνάμεων πρόσκρουσης. Μην αντισταθμίζετε με αύξηση της δύναμης ένα πρόβλημα στους μεντεσέδες.
Επίπεδο I – λειτουργίες ON / OFF
- Κρατήστε πατημένο το STOP/SET για περίπου 3 s και αφήστε το όταν αναβοσβήνει η L1.
- Επιλέξτε τη λυχνία LED της λειτουργίας με τα OPEN/CLOSE.
- Πατήστε σύντομα το SET. Το σύντομο αναβόσβημα σημαίνει OFF, ενώ το παρατεταμένο σημαίνει ON.
- Αν δεν πατηθεί κανένα κουμπί για 10 s, η λειτουργία τερματίζεται και οι αλλαγές αποθηκεύονται.
| LED – λειτουργία | Συμπεριφορά και εργοστασιακή ρύθμιση |
|---|---|
| L1 – Αυτόματο κλείσιμο | ON: μετά το άνοιγμα, κλείνει αφού παρέλθει ο χρόνος II/L1. OFF: περιμένει εντολή. Εργοστασιακή ρύθμιση: OFF. |
| L2 – Κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου | ON: αν ενεργοποιηθεί φωτοκύτταρο κατά το άνοιγμα ή το κλείσιμο, ο χρόνος παύσης μειώνεται στα 5 s. Αν το αυτόματο κλείσιμο ήταν απενεργοποιημένο και το φωτοκύτταρο ενεργοποιηθεί κατά το κλείσιμο, ενεργοποιείται το κλείσιμο μετά την προγραμματισμένη παύση. OFF: αυτή η λειτουργία δεν χρησιμοποιείται. Εργοστασιακή ρύθμιση: OFF. |
| L3 – Πάντα κλείσιμο | ON: όταν επανέλθει η τροφοδοσία και η αυλόπορτα είναι ανοιχτή, κλείνει μετά από προειδοποιητικό αναβόσβημα 5 s. OFF: όταν επανέλθει η τροφοδοσία δικτύου, η αυλόπορτα παραμένει στην αρχική της κατάσταση. Εργοστασιακή ρύθμιση: OFF. |
| L4 – Αναμονή BlueBUS | ON: ένα λεπτό μετά την κίνηση, απενεργοποιεί το BlueBUS και τις συνήθεις λυχνίες LED· το BlueBUS αναβοσβήνει αργά. Μια νέα εντολή επαναφέρει τη λειτουργία με μικρή καθυστέρηση. OFF: χωρίς αυτήν τη λειτουργία εξοικονόμησης ενέργειας. Εργοστασιακή ρύθμιση: OFF. |
Επίπεδο II – ρυθμιζόμενες παράμετροι
- Κρατήστε πατημένο το SET για περίπου 3 s, αφήστε το όταν αναβοσβήνει η L1 και επιλέξτε με τα OPEN/CLOSE τη λυχνία LED εισόδου της παραμέτρου.
- Κρατήστε πατημένο το SET και περιμένετε περίπου 3 s, μέχρι να ανάψει η λυχνία LED της τρέχουσας τιμής.
- Με το SET ακόμη πατημένο, επιλέξτε την τιμή OPEN/CLOSE.
- Αφήστε το SET και περιμένετε 10 s. Οι έντονες τιμές είναι οι εργοστασιακές ρυθμίσεις.
| LED εισόδου – όνομα και περιγραφή | Ρυθμίσεις LED – τιμή |
|---|---|
| L1 – Χρόνος παύσης Ενεργό όταν το αυτόματο κλείσιμο είναι ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Βηματική λειτουργία P.P. Σειρά εντολών από την είσοδο και το τηλεχειριστήριο. | L1 – Άνοιγμα – παύση – κλείσιμο – παύση L2 – Άνοιγμα – παύση – κλείσιμο – άνοιγμα L3 – Άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο L4 – Λειτουργία πολυκατοικίας |
| L3 – Ταχύτητα κινητήρων Ταχύτητα κανονικής κίνησης. Μετά την αλλαγή, ελέγξτε την κίνηση και την ασφάλεια. | L1 – Αργή L2 – Μεσαία L3 – Γρήγορη L4 – Πολύ γρήγορη |
| L4 – Ισχύς κινητήρων Ρυθμίζει και τους δύο κινητήρες· μετά την αλλαγή, μετρήστε ξανά τις δυνάμεις πρόσκρουσης. | L1 – Επίπεδο 1 – ελάχιστη L2 – Επίπεδο 2 L3 – Επίπεδο 3 L4 – Επίπεδο 4 – μέγιστη |
Στη λειτουργία πολυκατοικίας II/L2 → L4, κατά το άνοιγμα αγνοούνται οι εντολές P.P. και Άνοιγμα· η εντολή Κλείσιμο αντιστρέφει την κίνηση. Κατά το κλείσιμο, οι εντολές P.P. και Άνοιγμα αντιστρέφουν την κίνηση προς άνοιγμα, ενώ η εντολή Κλείσιμο αγνοείται. Μη συγχέετε το LED εισόδου της παραμέτρου με το LED της επιλεγμένης τιμής.
Δέκτης και τηλεχειριστήρια
Ο ασύρματος δέκτης τοποθετείται στην υποδοχή SM με αποσυνδεδεμένη την παροχή ρεύματος και την μπαταρία. Πριν από τη σύζευξη, ελέγξτε τον τύπο του εγκατεστημένου δέκτη και την κωδικοποίηση του τηλεχειριστηρίου. Ο εξοπλισμός ενός μεμονωμένου μοτέρ και ενός ολοκληρωμένου σετ ενδέχεται να διαφέρει.
Για NICE OXIBD επιλέξτε συμβατό τηλεχειριστήριο, για παράδειγμα NICE MYGO4. Τα υπάρχοντα SMXI ή OXI ενδέχεται να χρησιμοποιούν διαφορετική κωδικοποίηση. Η ίδια συχνότητα 433,92 MHz δεν αρκεί.
| Λειτουργία | Εντολές |
|---|---|
| Λειτουργία 1 | Έξοδοι: 1 – βηματική λειτουργία· 2 – μερικό άνοιγμα 1· 3 – άνοιγμα· 4 – κλείσιμο. |
| Λειτουργία 2 | Ένα κουμπί αποθηκεύεται για την επιλεγμένη υποστηριζόμενη εντολή. Για τις διευρυμένες εντολές απαιτείται συμβατός δέκτης. |
Πραγματοποιήστε τη σύζευξη, τη διαγραφή κουμπιού και τη διαγραφή της μνήμης ασύρματης λήψης σύμφωνα με τις οδηγίες του εγκατεστημένου δέκτη OXIBD. Η επαναφορά WLA1 δεν αντικαθιστά τη μνήμη ασύρματης λήψης του πρόσθετου δέκτη. Συνδέστε την κεραία OXIBD σύμφωνα με τον σύνδεσμο κεραίας του.
Διαγνωστικός έλεγχος – τι να ελέγξετε σε περίπτωση βλάβης
Ο φάρος επαναλαμβάνει μια σύντομη σειρά αναλαμπών μετά από παύση 1 s. Μετρήστε τις αναλαμπές σε μία σειρά και μετά αναζητήστε την αιτία. Μην παρακάμπτετε διάταξη ασφαλείας με γεφύρωση.
| Αναλαμπές | Αιτία και λύση |
|---|---|
| 1 | Η κατάσταση του BlueBUS δεν συμφωνεί με την αποθηκευμένη κατάσταση. Ελέγξτε τα καλώδια, τις συσκευές και τις διευθύνσεις· μετά την αλλαγή, επαναλάβετε την εκμάθηση. |
| 2 | Το φωτοκύτταρο εμποδίζει την κίνηση: απομακρύνετε το εμπόδιο, καθαρίστε και ευθυγραμμίστε τα οπτικά στοιχεία. |
| 3 | Αυξημένη αντίσταση ή ενεργοποίηση του περιορισμού δύναμης: ελέγξτε τους μεντεσέδες, τον βραχίονα και την ελεύθερη διαδρομή· δοκιμάστε τις δυνάμεις. |
| 4 | Η κατάσταση του STOP άλλαξε: ελέγξτε τη διάταξη ασφαλείας και την καλωδίωση. |
| 5 | Σφάλμα εσωτερικών παραμέτρων: περιμένετε τουλάχιστον 30 s και δοκιμάστε μια εντολή· αν το πρόβλημα παραμένει, αποσυνδέστε την τροφοδοσία και καλέστε εξειδικευμένο τεχνικό. |
| 6 | Έχει υπερβεί τον επιτρεπόμενο αριθμό κινήσεων: περιμένετε λίγα λεπτά μέχρι να αποδεσμευτεί το λειτουργικό όριο. |
| 7 | Ηλεκτρικό σφάλμα: περιμένετε τουλάχιστον 30 s· αν το πρόβλημα παραμένει, ειδικός τεχνικός θα αποσυνδέσει όλες τις πηγές τροφοδοσίας και θα ελέγξει την πλακέτα/τα καλώδια. |
| 8 | Μια συνεχής εντολή εμποδίζει άλλη εντολή: ελέγξτε για κολλημένο διακόπτη ή χρονοδιακόπτη επαφής P.P. |
| 9 | Ο αυτοματισμός έχει μπλοκαριστεί ηλεκτρονικά: απαιτείται εντολή απασφάλισης· δεν πρόκειται για χειροκίνητη απασφάλιση με κλειδί. |
| LED σε κατάσταση ηρεμίας | Σημασία |
|---|---|
| BlueBUS: 1× ανά δευτερόλεπτο | Κανονική λειτουργία· 2 γρήγορες αναλαμπές επιβεβαιώνουν αλλαγή εισόδου ή ληφθείσα εντολή. |
| BlueBUS σβηστό / μόνιμα αναμμένο | Ελέγξτε την τροφοδοσία, την ασφάλεια και τη μονάδα· στη λειτουργία αναμονής η ένδειξη αλλάζει. |
| Το STOP είναι αναμμένο | Η αποθηκευμένη είσοδος ασφαλείας βρίσκεται σε κατάσταση ηρεμίας. |
| Το STOP είναι σβηστό | Ελέγξτε την είσοδο ασφαλείας· η κατάστασή της δεν συμφωνεί με την αποθηκευμένη. |
| Τα L1 + L2 αναβοσβήνουν αργά | Απαιτείται εκμάθηση των συσκευών. |
| Τα L3 + L4 αναβοσβήνουν αργά | Απαιτείται εκμάθηση των τερματικών θέσεων. |
Κίνηση έκτακτης ανάγκης με παρατεταμένο πάτημα της εντολής
Σε περίπτωση βλάβης διάταξης ασφαλείας, προτιμήστε τη χειροκίνητη απασφάλιση. Ο εγκαταστάτης μπορεί, υπό επίβλεψη, να χρησιμοποιήσει τη λειτουργία παρατεταμένου πατήματος: στέλνει μια εντολή, την επαναλαμβάνει εντός 3 s και κρατά πατημένο το κουμπί· έπειτα από περίπου 2 s η πύλη κινείται μόνο όσο το κουμπί παραμένει πατημένο. Ο χώρος πρέπει να είναι ελεύθερος και ολόκληρη η πύλη ορατή. Δεν υποκαθιστά την επισκευή της διάταξης ασφαλείας.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Απασφαλίζετε μόνο όταν η πύλη είναι ακίνητη. Σε περίπτωση μηχανικής βλάβης, επικίνδυνης κίνησης ή ισχυρού ανέμου, ασφαλίστε πρώτα το φύλλο της πύλης.
- Ανασηκώστε το κάλυμμα απασφάλισης και τοποθετήστε το κλειδί.
- Γυρίστε το κλειδί σχεδόν κατά μία πλήρη περιστροφή δεξιόστροφα. Μπορείτε να μετακινήσετε το φύλλο της πύλης με το χέρι.
- Για να ασφαλίσετε ξανά, γυρίστε το κλειδί αριστερόστροφα και μετακινήστε απαλά το φύλλο μέχρι να ασφαλίσει ο μηχανισμός.
- Αφαιρέστε το κλειδί. Περιστρέψτε τον δίσκο απασφάλισης κατά 90° αριστερόστροφα, ώστε να καλυφθεί το άνοιγμα, και κλείστε το κάλυμμα.
WALKY: A – απασφάλιση με κλειδί· B – επανασφάλιση του μηχανισμού μετάδοσης
Διαγραφή της μνήμης WLA1
Η επαναφορά επαναφέρει τις εργοστασιακές ρυθμίσεις και διαγράφει τα δεδομένα που έχει απομνημονεύσει η μονάδα. Με την πύλη ακίνητη, κρατήστε πατημένα τα OPEN + CLOSE, μέχρι να αρχίσουν να αναβοσβήνουν τα L1 και L2. Στη συνέχεια, επαναλάβετε την εκμάθηση των συσκευών και των μηχανικών αναστολέων και εκτελέστε ξανά τις δοκιμές ασφαλείας. Η μνήμη του πρόσθετου ραδιοφωνικού δέκτη διαγράφεται με ξεχωριστή διαδικασία του δέκτη.
Έλεγχοι πριν από την παράδοση της πύλης
- Με τον μηχανισμό κίνησης απασφαλισμένο, ελέγξτε ολόκληρο το φύλλο: η χειροκίνητη κίνηση πρέπει να είναι ομαλή και να απαιτεί δύναμη μικρότερη από 390 N και, όταν το αφήσετε, πρέπει να παραμένει ακίνητο. Αυτή η δοκιμή δεν αφορά τη ροπή του κινητήρα ούτε την επιτρεπόμενη δύναμη πρόσκρουσης.
- Ελέγξτε τα αγκύρια, τα στηρίγματα, τις βίδες, τους πείρους, τις ασφάλειες και τους δύο μηχανικούς αναστολείς. Ασφαλίστε τους κινητήρες.
- Ελέγξτε το άνοιγμα, το κλείσιμο και τη λειτουργία STOP από όλες τις συσκευές ελέγχου, συμπεριλαμβανομένης της σειράς και της επικάλυψης των φύλλων.
- Ελέγξτε κάθε φωτοκύτταρο και ευαίσθητη ακμή ξεχωριστά και στις δύο κατευθύνσεις κίνησης· επιβεβαιώστε την πραγματική αντίδραση της πύλης.
- Ο εγκαταστάτης μετρά τις δυνάμεις πρόσκρουσης με όργανο μέτρησης. Μετά από αλλαγή της δύναμης, της ταχύτητας ή της γεωμετρίας, επαναλαμβάνει τη δοκιμή.
- Μετά την επιτυχή ολοκλήρωση των δοκιμών, παραδώστε την πύλη με την απαραίτητη σήμανση, τις οδηγίες απασφάλισης και το πρόγραμμα συντήρησης. Μην περνάτε ανάμεσα στα φύλλα ενώ κινούνται.
Συντήρηση και ασφαλής χρήση
Πραγματοποιείτε έλεγχο το αργότερο κάθε 6 μήνες ή 20 000 κύκλους λειτουργίας, ανάλογα με το ποιο από τα δύο θα συμβεί πρώτο. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και το PS424 ή το Solemyo. Ελέγχετε για διάβρωση, τη στερέωση, τον τζόγο των αρθρώσεων, τους πείρους, τους αναστολείς, τα καλώδια και την απασφάλιση. Καθαρίζετε και ελέγχετε τα φωτοκύτταρα· μετά τη συντήρηση, επαναλαμβάνετε τις δοκιμές ασφαλείας.
Μην επισκευάζετε τον κινητήρα αυξάνοντας τη δύναμη. Σε περίπτωση βλάβης, σταματήστε να χρησιμοποιείτε την αυτόματη λειτουργία και καλέστε το σέρβις. Παραδώστε τον κινητήρα, τα ηλεκτρονικά και την μπαταρία σε κατάλληλο σημείο συλλογής, όχι στα οικιακά απορρίμματα.
Τεχνικά χαρακτηριστικά WALKY WL1024C
| Παράμετρος | Τιμή |
|---|---|
| Κινητήρας / μονάδα ελέγχου | 24 V DC / ενσωματωμένη WLA1. |
| Τροφοδοσία δικτύου WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Ονομαστική ισχύς εισόδου από το δίκτυο | 120 W. |
| Ταχύτητα | Χωρίς φορτίο 0,20–0,30 rad/s· στην ονομαστική ροπή 0,16–0,24 rad/s. Όχι μέτρα ανά δευτερόλεπτο. |
| Όρια φύλλου | Έως 1,8 m / 180 kg, σύμφωνα με το κοινό διάγραμμα· μέγ. ύψος 2 m. |
| Λειτουργία | 100 πλήρεις κύκλοι/ημέρα· περίπου 50 κύκλοι/ώρα και συνεχής λειτουργία για περίπου 10 λεπτά. |
| BlueBUS | Έως 15 μονάδες· σύνδεση χωρίς πολικότητα. |
| Βοηθητική τροφοδοσία | Έως 200 mA· τάση και πολικότητα P.P./STOP. |
| Βαθμός προστασίας / θερμοκρασία | IP44 με άθικτο και κλειστό κάλυμμα· −20 έως +50 °C. Σε χαμηλές θερμοκρασίες, η απόδοση μειώνεται. |
| Διαστάσεις / βάρος | Περίπου 90 × 125 × 385 mm / 4,8 kg. |
| Εφεδρική τροφοδοσία / ηλιακή ενέργεια | NICE PS424 / NICE Solemyo ανάλογα με την επιλεγμένη τροφοδοσία. |

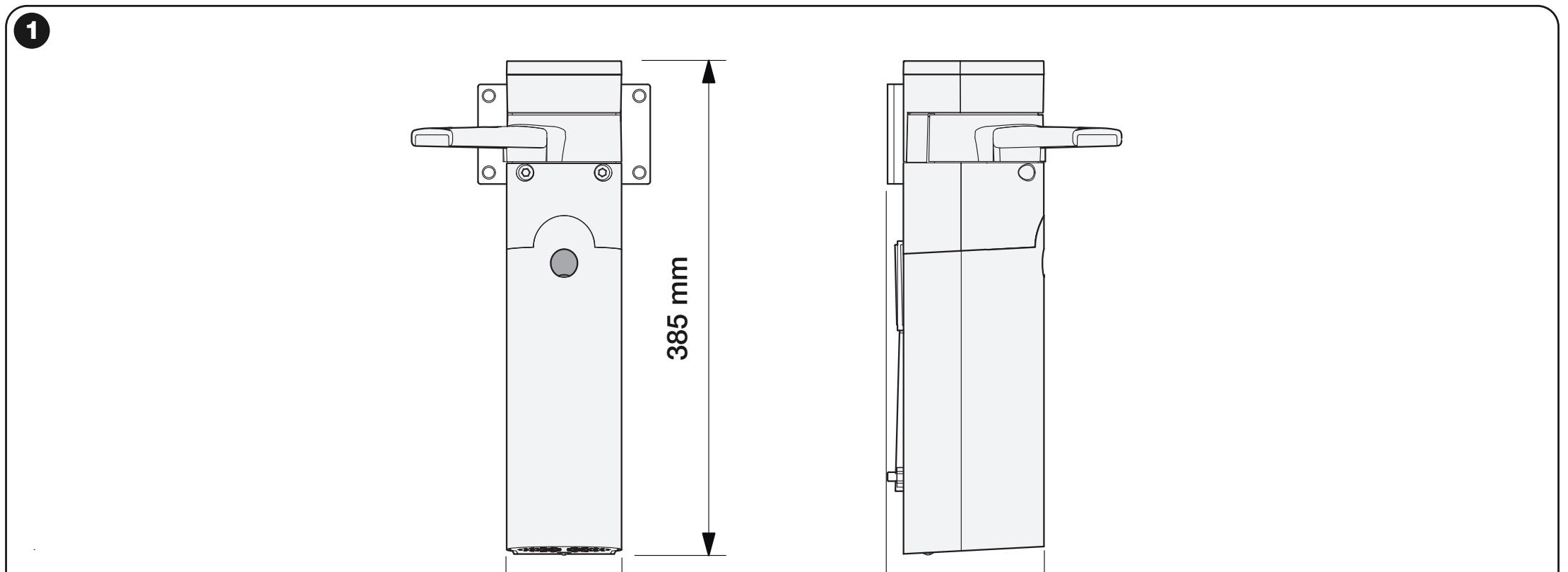

Διαστάσεις WALKY και θέση του αρθρωτού βραχίονα· διαστάσεις σχεδίου σε mm
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
