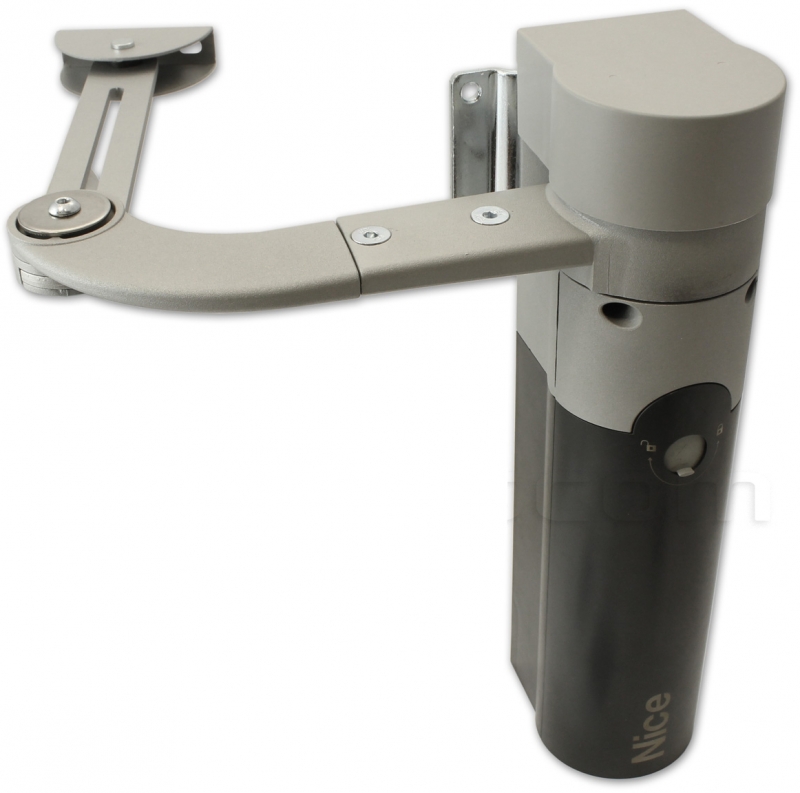

NICE Walky WL1024 - μοτέρ χωρίς μονάδα ελέγχου για πόρτα έως 1,8m/180kg
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
608,51 € με ΦΠΑ
| Βάρος |
|---|
| 4,30 kg |
Περιγραφή του προϊόντος NICE Walky WL1024 - μοτέρ χωρίς μονάδα ελέγχου για πόρτα έως 1,8m/180kg
Το NICE WALKY WL1024 είναι αρθρωτός κινητήρας 24 V DC χωρίς μονάδα ελέγχου. Χρησιμοποιείται ως δεύτερος κινητήρας για δίφυλλη αυλόπορτα και συνδέεται στο NICE WALKY WL1024C, ο οποίος περιλαμβάνει τη μονάδα ελέγχου WLA1. Το WL1024 από μόνο του δεν διαθέτει δέκτη, κουμπιά προγραμματισμού ή δική του τροφοδοσία δικτύου.
Ο κινητήρας είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος, το φύλλο μπορεί να απασφαλιστεί με κλειδί και να κινηθεί χειροκίνητα. Επιλέξτε το μήκος και το βάρος του φύλλου συνδυαστικά, σύμφωνα με το διάγραμμα χρήσης.
Έλεγχος και συμβατά αξεσουάρ

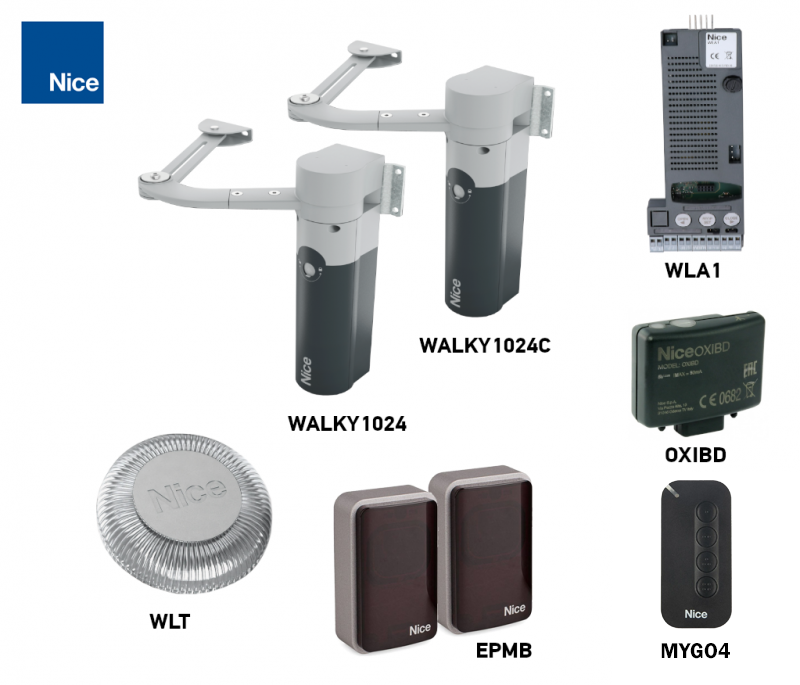

Όλα τα αξεσουάρ συνδέονται στη μονάδα WLA1 του κινητήρα WL1024C. Στο WL1024 συνδέεται μόνο η τροφοδοσία από τη μονάδα ελέγχου. Για αυλόπορτα με ένα φύλλο, επιλέξτε WL1024C· για δίφυλλη αυλόπορτα, χρησιμοποιήστε ένα WL1024C και ένα WL1024.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Έλεγχος δεύτερου φύλλου | Τροφοδοτεί και ελέγχει και τους δύο κινητήρες· ρυθμίζει τη διαδρομή, τη δύναμη και την ταχύτητά τους. | |
| Φωτοκύτταρα | Έλεγχος διέλευσης· σύνδεση με δύο αγωγούς χωρίς πολικότητα. | |
| Τηλεχειριστήριο | Πρόσθετος δέκτης και συμβατό τηλεχειριστήριο· τα αξεσουάρ για τον ανεξάρτητο κινητήρα αγοράζονται χωριστά. | |
| Προειδοποιητική λυχνία | Επισημαίνει την κίνηση. Το WLT τοποθετείται στο WL1024C και συνδέεται στην υποδοχή FLASH του. | |
| Εφεδρική τροφοδοσία σε περίπτωση διακοπής | Η μπαταρία συνδέεται στο WL1024C και τροφοδοτεί το σύνολο και των δύο κινητήρων. | |
| Ηλιακή τροφοδοσία | Δυνατότητα λειτουργίας χωρίς σύνδεση στο δίκτυο, αφού αξιολογηθούν η κατανάλωση και οι συνθήκες του χώρου εγκατάστασης. |
Κινητήρας, μονάδα ελέγχου ή πλήρες σετ
| WL1024C | WL1024 | Σετ για δίφυλλη αυλόπορτα |
|---|---|---|
Κινητήρας με WLA1 Για ένα φύλλο ή ως κινητήρας ελέγχου για δίφυλλη αυλόπορτα. | Δεύτερος κινητήρας χωρίς μονάδα ελέγχου Αυτό το προϊόν. Συνδέεται στο WL1024C· δεν μπορεί να ελέγξει την αυλόπορτα από μόνο του. | Βασικό σετ Με φωτοκύτταρα Με αξεσουάρ  |
Τα σετ για δίφυλλη αυλόπορτα περιλαμβάνουν WL1024C, WL1024, δέκτη OXIBD και τηλεχειριστήριο MYGO4. Η έκδοση με φωτοκύτταρα περιλαμβάνει επιπλέον EPMB· το σετ με αξεσουάρ περιλαμβάνει και WLT. Οι δύο κινητήρες δεν αυξάνουν το επιτρεπόμενο μήκος ή βάρος του κάθε φύλλου.
Περιεχόμενα συσκευασίας ανεξάρτητου κινητήρα
Το ανεξάρτητο WL1024 περιλαμβάνει κινητήρα, αρθρωτό βραχίονα με εξαρτήματα στερέωσης, βάσεις στήριξης και κλειδιά απασφάλισης. Δεν περιλαμβάνει WLA1 ή τηλεχειρισμό· η μονάδα ελέγχου παρέχεται από το WL1024C. Τα κατάλληλα αγκύρια για το συγκεκριμένο υπόστρωμα και τα σταθερά στοπ πρέπει να επιλεγούν σύμφωνα με την εγκατάσταση.
Πότε είναι κατάλληλο το WALKY WL1024
| Κατασκευή | Χρήση |
|---|---|

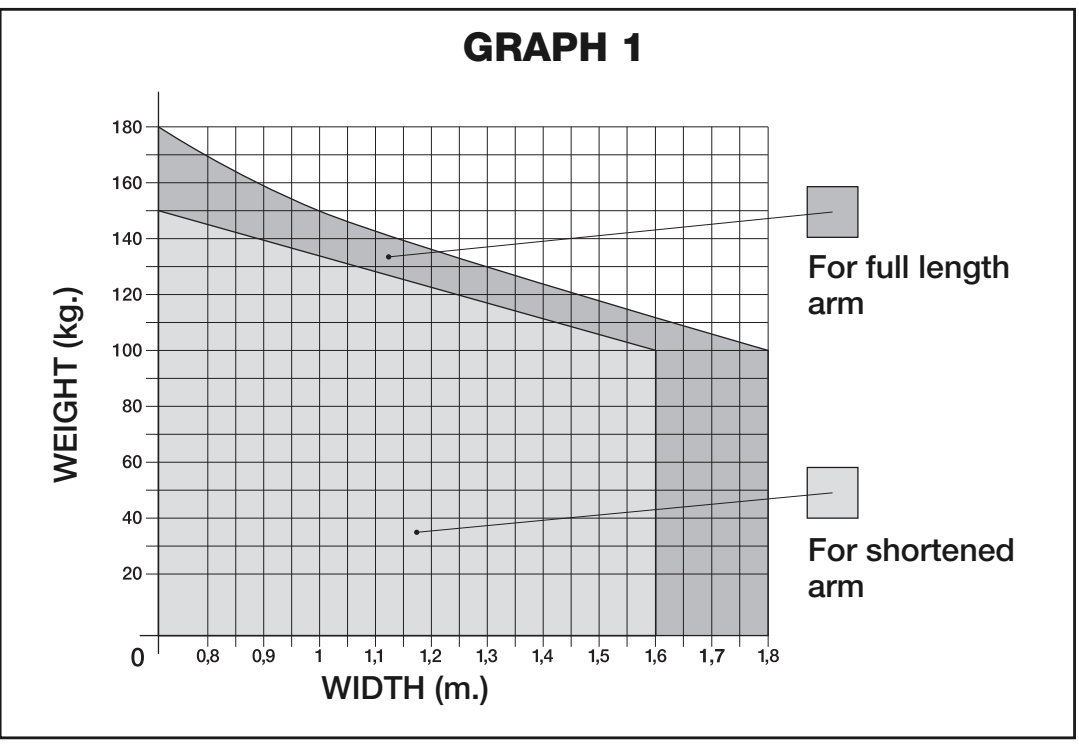

| Πλήρης βραχίονας | Φύλλο έως 1,8 m στα 100 kg· έως 180 kg στα 0,8 m. Η γωνία εξαρτάται από τη γεωμετρία και είναι έως 110°. |
| Κοντός βραχίονας | Φύλλο έως 1,6 m στα 100 kg· γωνία έως 90°. Για άλλους συνδυασμούς μήκους και βάρους, ανατρέξτε στην αντίστοιχη περιοχή του διαγράμματος. |
| Ύψος φύλλου | Έως 2 m. Η πλήρης πλήρωση και ο άνεμος αυξάνουν το φορτίο. |
| Κατάσταση της αυλόπορτας | Ομαλή χειροκίνητη κίνηση και προς τις δύο κατευθύνσεις, χωρίς σημεία αυξημένης αντίστασης. Το φύλλο παραμένει ακίνητο όταν το αφήνετε. |
| Χρήση | Ανοιγόμενη αυλόπορτα που ανοίγει προς τα μέσα και διαθέτει αρκετό χώρο για την κίνηση του βραχίονα. |
Οι τιμές 1,8 m και 180 kg είναι ανεξάρτητα ανώτατα όρια. Στον οριζόντιο άξονα του διαγράμματος εμφανίζεται το μήκος του φύλλου σε μέτρα και στον κατακόρυφο το βάρος σε κιλά. Το σημείο τομής πρέπει να βρίσκεται εντός της επιτρεπόμενης γκρίζας περιοχής για το επιλεγμένο μήκος βραχίονα. Η λευκή περιοχή δεν επιτρέπεται.

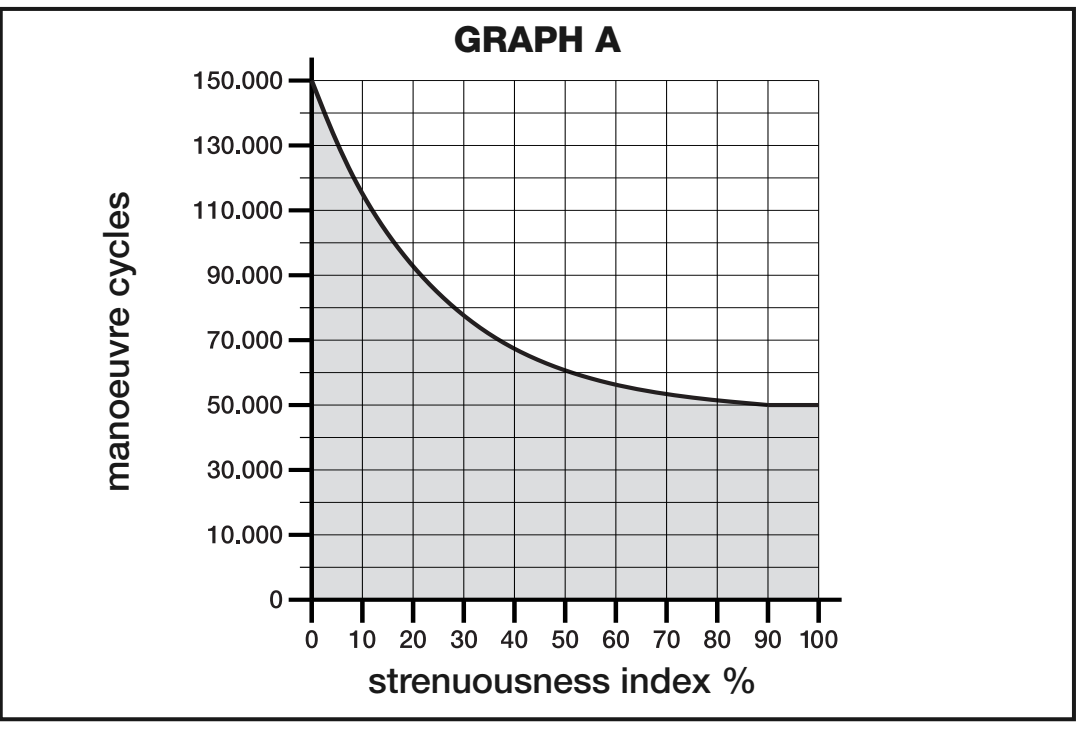

Φορτίο και ενδεικτική διάρκεια ζωής
Η διάρκεια ζωής επηρεάζεται από το μήκος και το βάρος του φύλλου, τη θερμοκρασία, την πλήρωση και τον άνεμο. Προσθέστε τον δείκτη για το μήκος και το βάρος στους άλλους παράγοντες που ισχύουν. Το διάγραμμα δείχνει τον ενδεικτικό αριθμό κύκλων με συντήρηση και όχι εγγυημένο αριθμό ετών.
| Χαρακτηριστικά ολόκληρου του συστήματος αυτοματισμού | Δείκτης | Διάγραμμα διάρκειας ζωής | |
|---|---|---|---|
| Πλήρης βραχίονας | Κοντός βραχίονας | ||
| Φύλλο κάτω από 1,2 m· πάνω από 100 kg / κάτω από 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Φύλλο 1,2–1,6 m· πάνω από 80 kg / κάτω από 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Φύλλο πάνω από 1,6 m· πάνω από 60 kg / κάτω από 60 kg | 55 % / 40 % | Δεν επιτρέπεται | |
| Θερμοκρασία πάνω από 40 °C ή κάτω από 0 °C ή υγρασία πάνω από 80 % | +15 % | +15 % | |
| Πλήρης πλήρωση | +15 % | +10 % | |
| Τοποθεσία με ανέμους | +15 % | +10 % | |
Αν το βάρος βρίσκεται ακριβώς στο όριο της αναφερόμενης κατηγορίας, χρησιμοποιήστε τον υψηλότερο δείκτη κατά την επιλογή. Σε περίπτωση αυξημένης αντίστασης στην κίνηση ή ανέμου, ζητήστε από τον εγκαταστάτη να αξιολογήσει την καταλληλότητα του συστήματος.

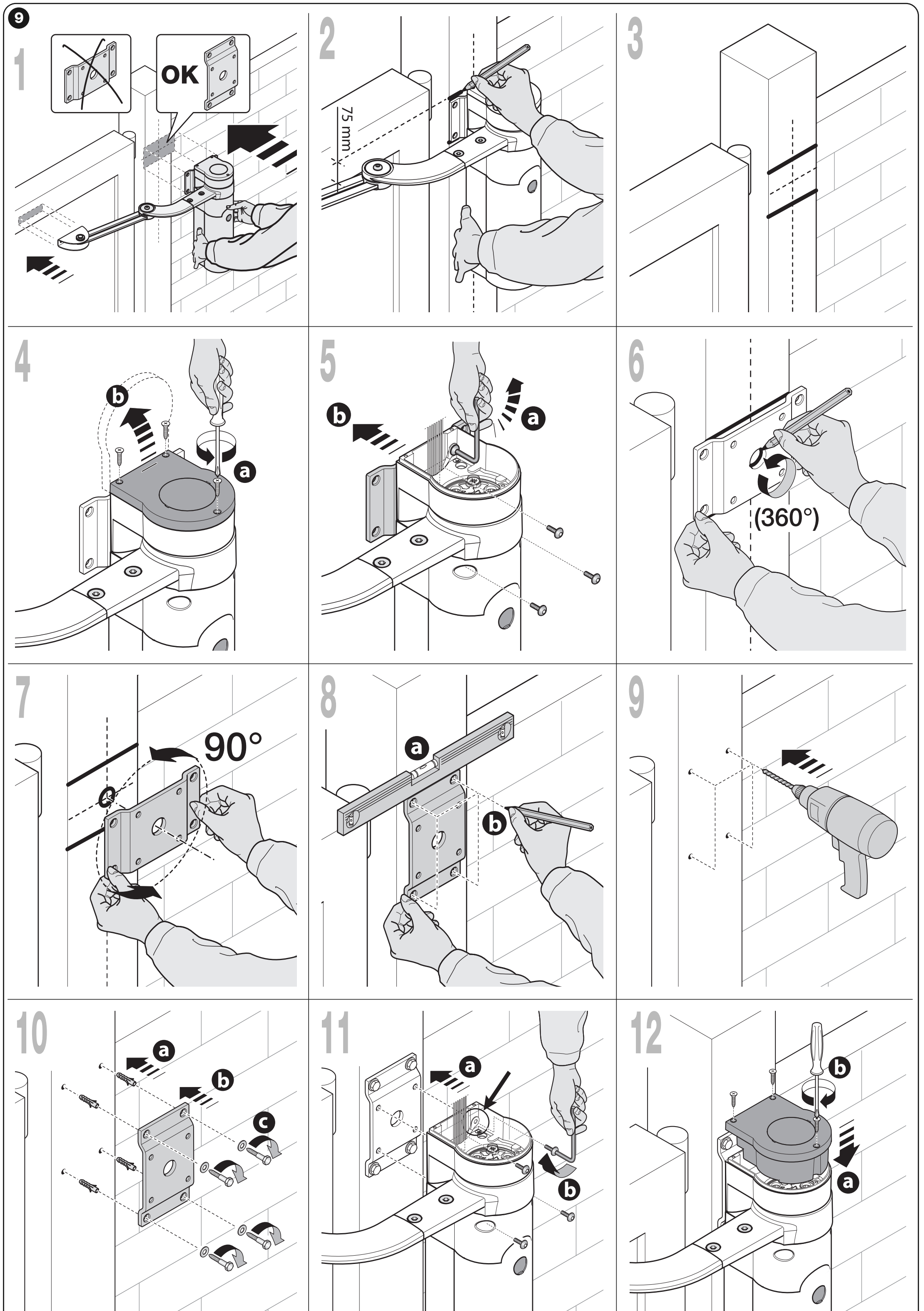

Τοποθέτηση βάσεων και πλήρους βραχίονα
Αναθέστε την εγκατάσταση και την ηλεκτρική σύνδεση σε εξειδικευμένο εγκαταστάτη. Πριν από τις εργασίες, αποσυνδέστε την παροχή ρεύματος και τυχόν μπαταρία ή ηλιακή πηγή τροφοδοσίας. Ο μηχανισμός κίνησης δεν πρέπει να χρησιμοποιείται για να διορθώσει αυλόπορτα με κακή ανάρτηση, φθορά ή εμπλοκή.

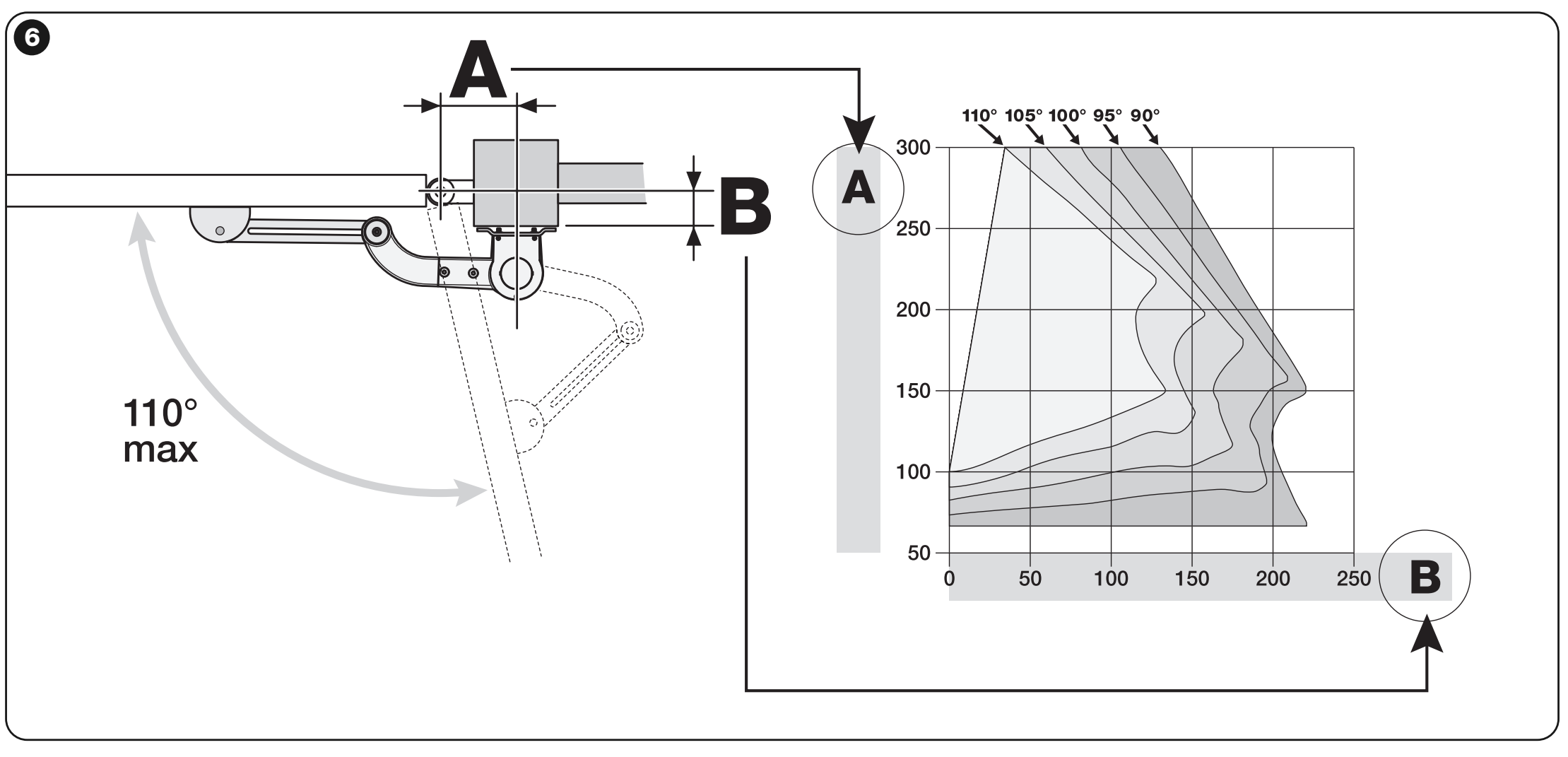

Επιφάνεια τοποθέτησης, διαστάσεις A/B και χώρος E
| Προϋπόθεση | Τι πρέπει να τηρείται |
|---|---|
| Επιφάνεια στον στύλο | Τουλάχιστον Σταθερή επιφάνεια τοποθέτησης πλάτους 80 mm. Για πλάτος 80–135 mm, περιστρέψτε την πίσω βάση στερέωσης κατά 90°, όπως φαίνεται στην εικόνα. |
| Θέση κινητήρα | Κατακόρυφα, με τον βραχίονα προς τα πάνω. Ο κινητήρας δεν πρέπει να τοποθετηθεί ανάποδα, με τον βραχίονα προς τα κάτω. |
| Μπροστινή βάση | Στερεώστε τη σε σταθερό τμήμα του φύλλου, όπως το φέρον πλαίσιο. Ο κινητήρας και ο βραχίονας πρέπει να είναι οριζοντιωμένοι. |

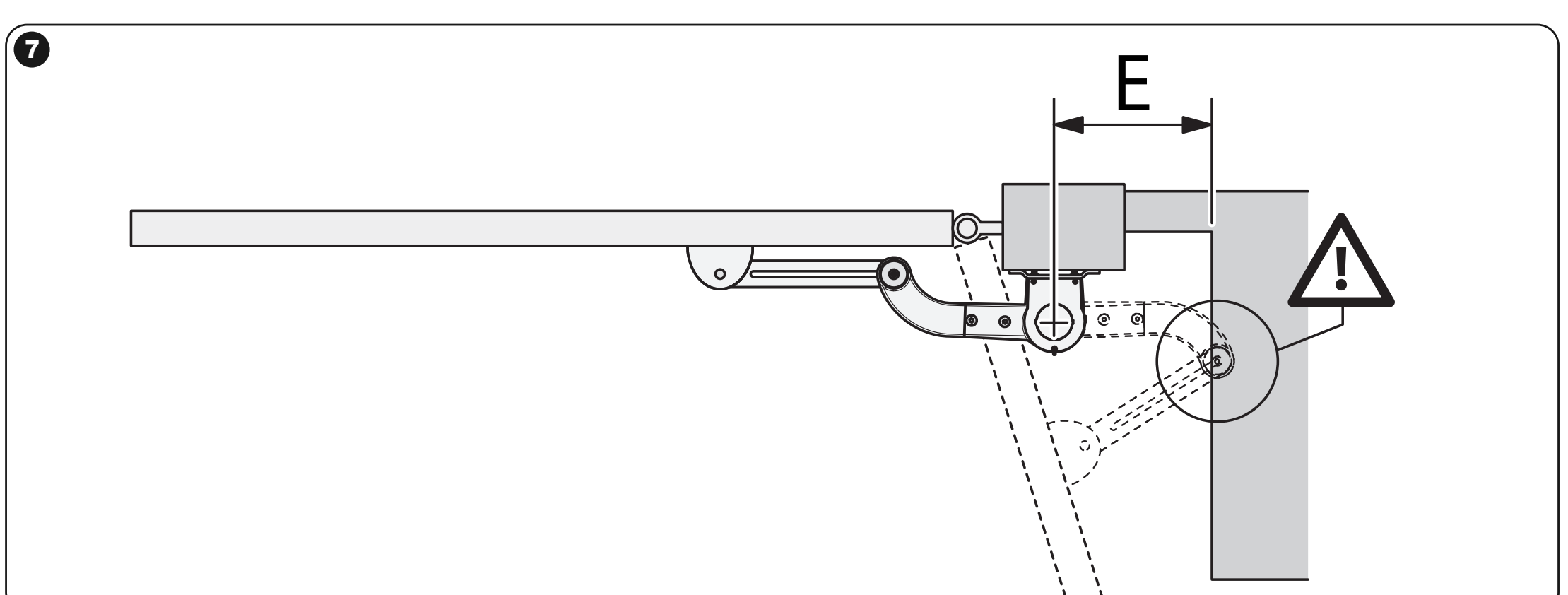

| Χώρος E | 80–299 mm: ο βραχίονας πρέπει να κοντύνει· άνοιγμα έως 90°. Από 300 mm: πλήρης βραχίονας· άνοιγμα έως 110°, ανάλογα με τις διαστάσεις A/B. |
| Διαστάσεις A/B | Μετρήστε το B από τον άξονα του μεντεσέ έως την επιφάνεια τοποθέτησης. Καθορίστε το A για την επιλεγμένη γωνία, έτσι ώστε το σημείο A/B να βρίσκεται εντός της επιτρεπόμενης περιοχής του διαγράμματος. |
| Αναστολείς | Σταθεροί και επαρκώς ανθεκτικοί μηχανικοί αναστολείς στο άνοιγμα και το κλείσιμο· δεν περιλαμβάνονται αυτομάτως στον μεμονωμένο κινητήρα. |
- Τοποθετήστε σταθερούς αναστολείς ανοίγματος και κλεισίματος, καθορίστε την επιθυμητή γωνία και τις διαστάσεις τοποθέτησης A/B. Ελέγξτε ολόκληρο τον χώρο κίνησης του βραχίονα.

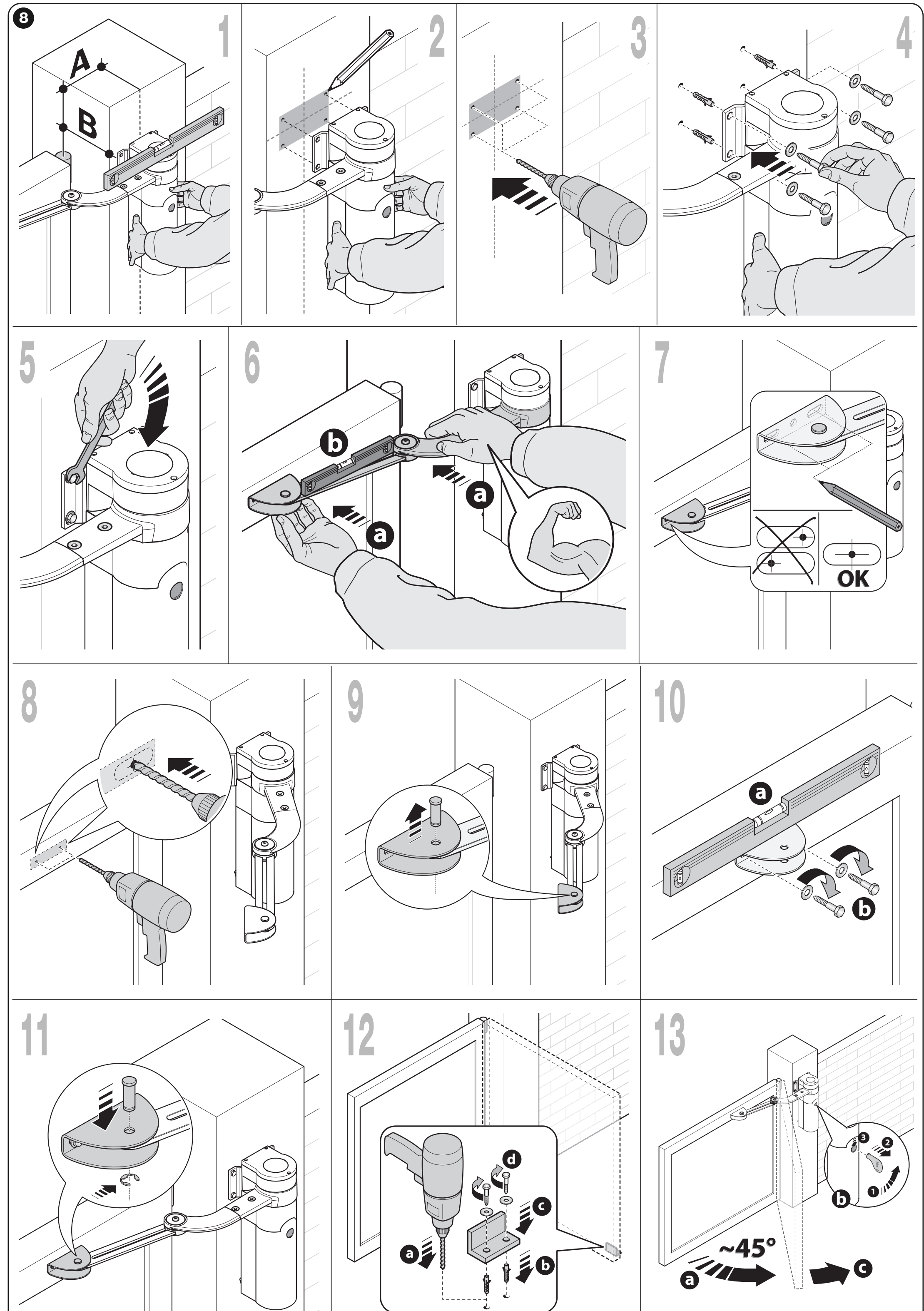

- Συναρμολογήστε τον βραχίονα και στερεώστε την πίσω βάση στο φέρον υπόστρωμα με κατάλληλα αγκύρια. Τοποθετήστε τον μηχανισμό κίνησης κατακόρυφα και απασφαλίστε τον.
- Με το φύλλο κλειστό, εκτείνετε τον βραχίονα στο μέγιστο μήκος του και ελέγξτε ότι ασφαλίζει μηχανικά στην ακραία θέση. Τοποθετήστε την μπροστινή βάση σε σταθερό τμήμα του πλαισίου. Ο κυρτός βραχίονας πρέπει να είναι στραμμένος προς το φύλλο· ευθυγραμμίστε τον οριζόντια.
- Στερεώστε αρχικά τη βάση προσωρινά. Μετακινήστε χειροκίνητα το φύλλο σε όλη τη διαδρομή και ελέγξτε ότι ο βραχίονας δεν συγκρούεται με τον στύλο ή τον τοίχο και ότι το φύλλο φτάνει και στους δύο αναστολείς.
- Ολοκληρώστε τη στερέωση, τοποθετήστε τους πείρους και τους ασφαλιστικούς δακτυλίους Benzing. Η ευθυγράμμιση της μπροστινής βάσης επιτρέπει επίσης τον έλεγχο της διάστασης 75 mm που φαίνεται στο σχέδιο τοποθέτησης.
- Μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής, ασφαλίστε τον κινητήρα με το κλειδί και με μια ελαφριά χειροκίνητη κίνηση αφήστε τα γρανάζια να εμπλακούν.

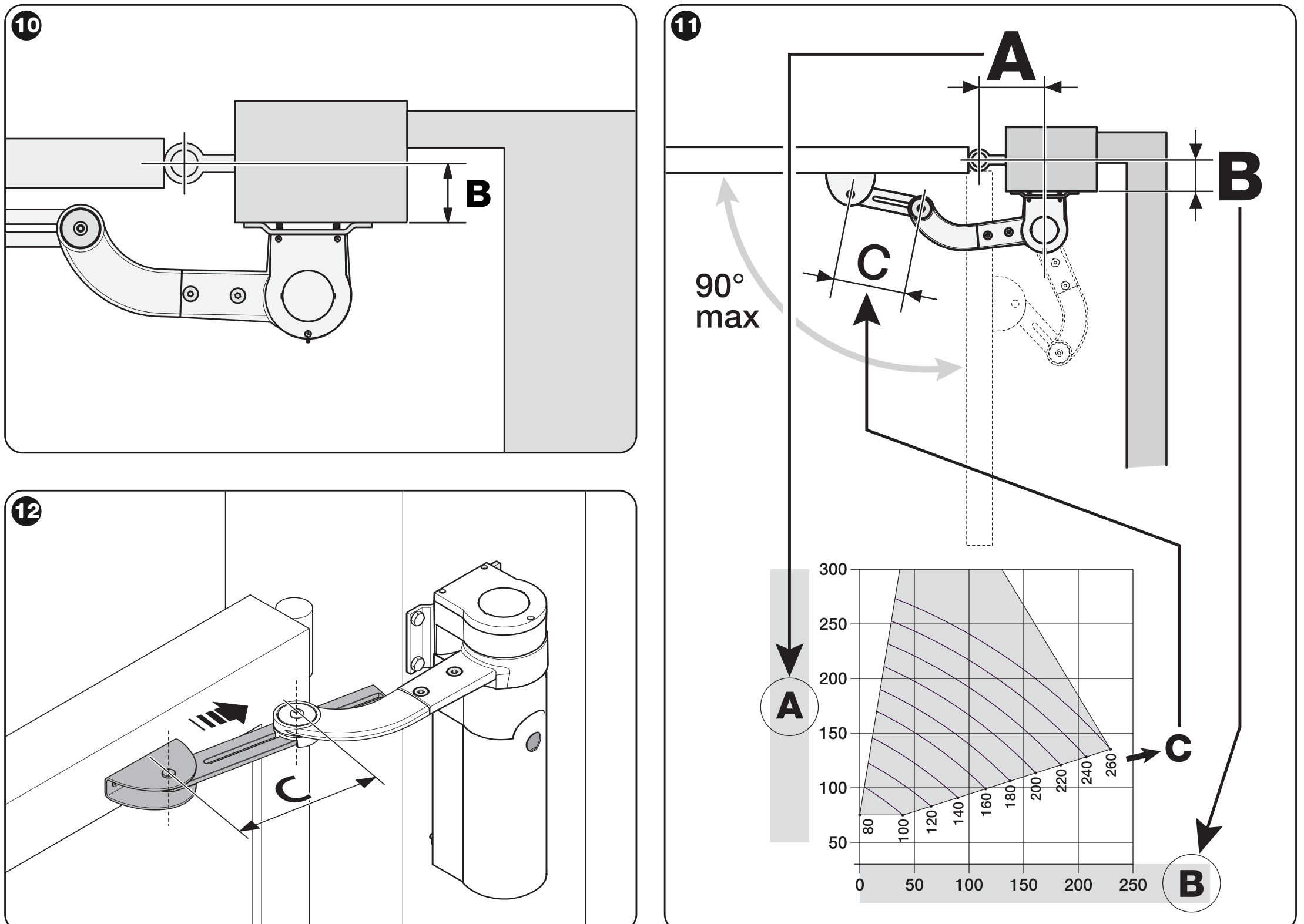

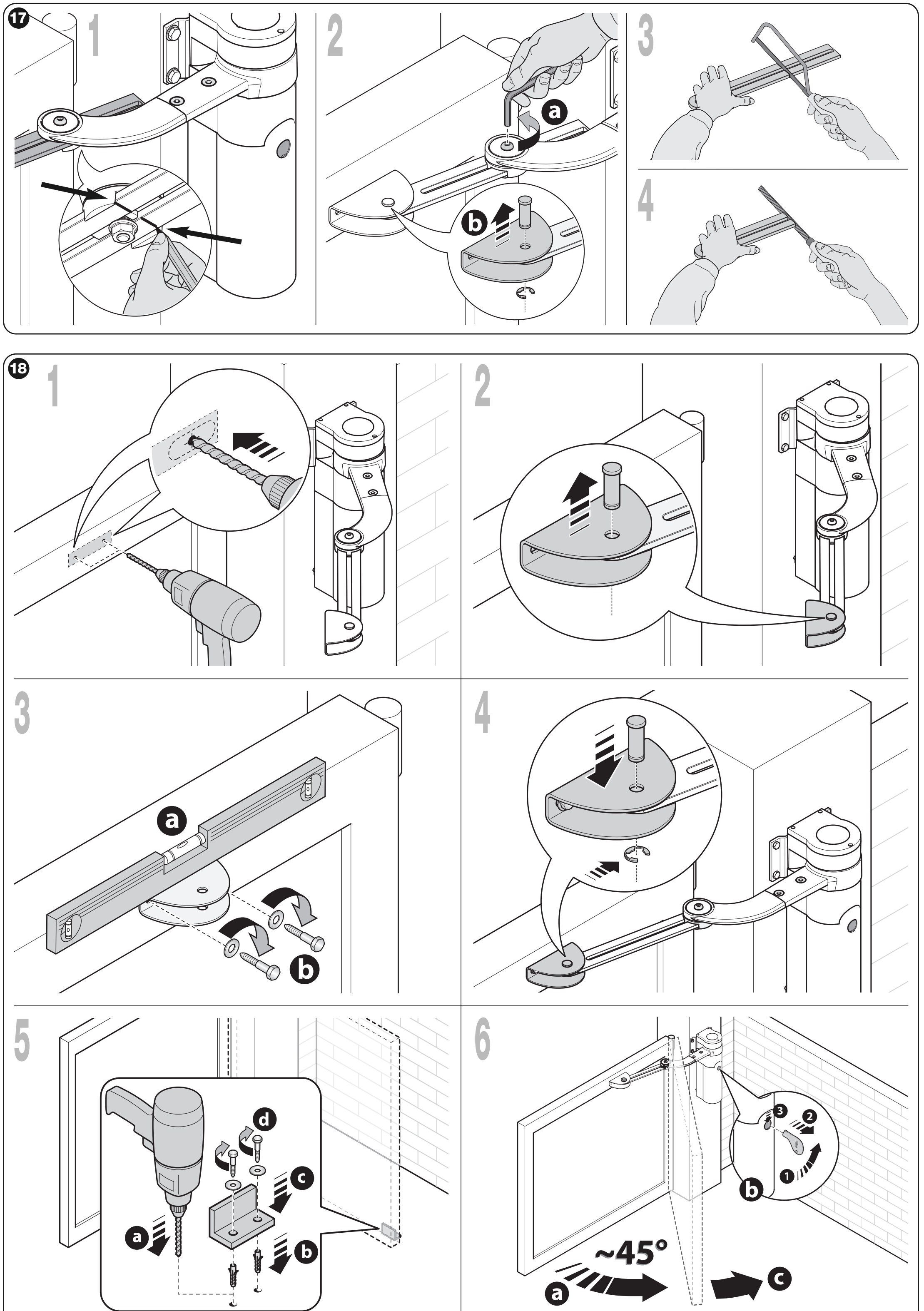

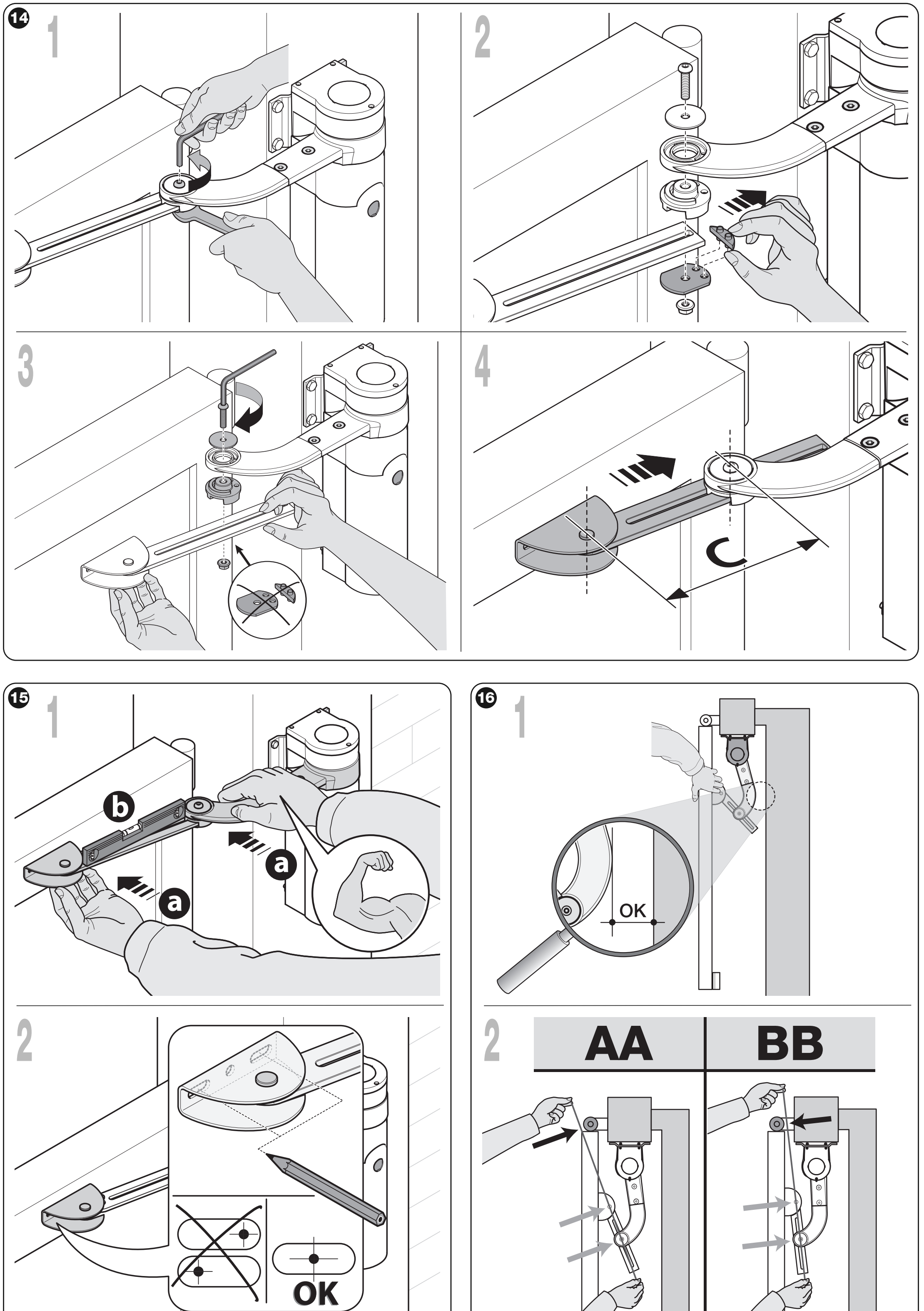

Κόντυμα του βραχίονα όταν ο χώρος είναι περιορισμένος
Το κόντυμα πρέπει να γίνει από εγκαταστάτη πριν από την οριστική στερέωση της βάσης. Η μέγιστη γωνία του κοντού βραχίονα είναι 90° και το μέγιστο μήκος φύλλου είναι 1,6 m, σύμφωνα με το διάγραμμα φορτίου.
- Ρυθμίστε την ανοιχτή θέση στις 90° ή λιγότερο και τοποθετήστε προσωρινό αναστολέα. Μετρήστε το B· από το διάγραμμα για τον κοντό βραχίονα προσδιορίστε το A και την απόσταση C μεταξύ των πείρων.
- Ρυθμίστε τον βραχίονα στο C και στερεώστε προσωρινά την μπροστινή βάση με το φύλλο κλειστό. Με το φύλλο ανοιχτό, ελέγξτε τη θέση των πείρων σε σχέση με τον μεντεσέ, σύμφωνα με το διάγραμμα AA/BB.
- Αν το τεντωμένο νήμα ελέγχου περνά όπως στο BB, αυξήστε το C κατά μερικά χιλιοστά και επαναλάβετε τη δοκιμή μέχρι να επιτευχθεί η θέση AA, χωρίς ο βραχίονας να έρχεται σε επαφή με εμπόδιο.
- Μόνο αφού επιβεβαιώσετε τη γεωμετρία, κόψτε τον βραχίονα σύμφωνα με το αρχικό σχέδιο, συναρμολογήστε τον και στερεώστε οριστικά τη βάση και τους σταθερούς αναστολείς.
Σύνδεση του WL1024 στον πίνακα ελέγχου WL1024C
Το WL1024 δεν συνδέεται στα 230 V. Τροφοδοτείται από την έξοδο κινητήρα WLA1 στο WL1024C. Για τη σύνδεση χρησιμοποιήστε καλώδιο 3 × 1,5 mm², έως 6 m: δύο αγωγοί κινητήρα και ένας αγωγός προστασίας. Η πολικότητα των αγωγών του κινητήρα αντιστρέφεται κατά την αλλαγή κατεύθυνσης· δεν πρόκειται για σταθερή τροφοδοσία +/− εξαρτήματος.

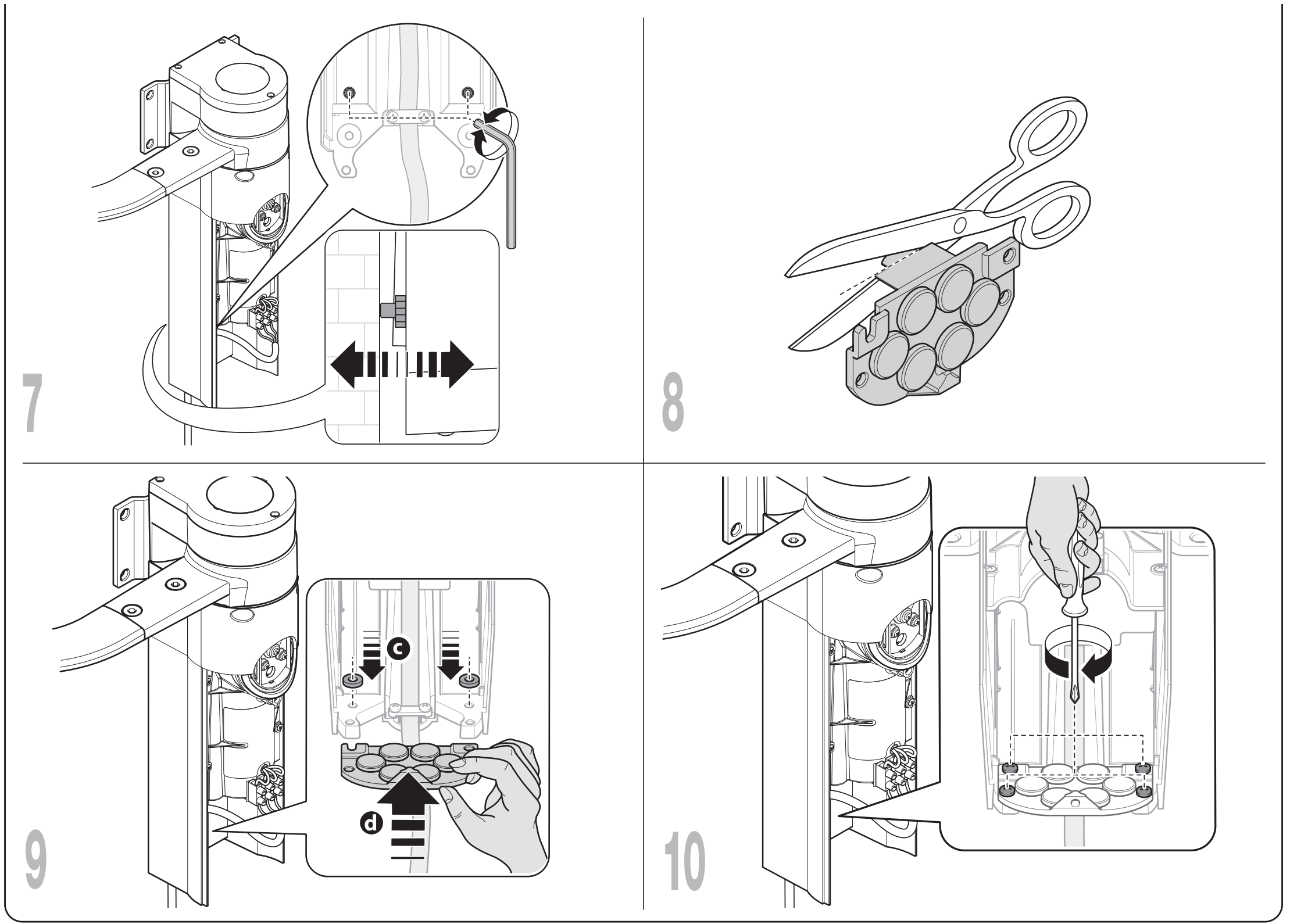

- Αποσυνδέστε όλες τις πηγές τροφοδοσίας. Αφαιρέστε το κάτω κάλυμμα του WL1024 και τις τέσσερις βίδες του στηρίγματος των στυπιοθλιπτών· φυλάξτε τα δύο διαχωριστικά.

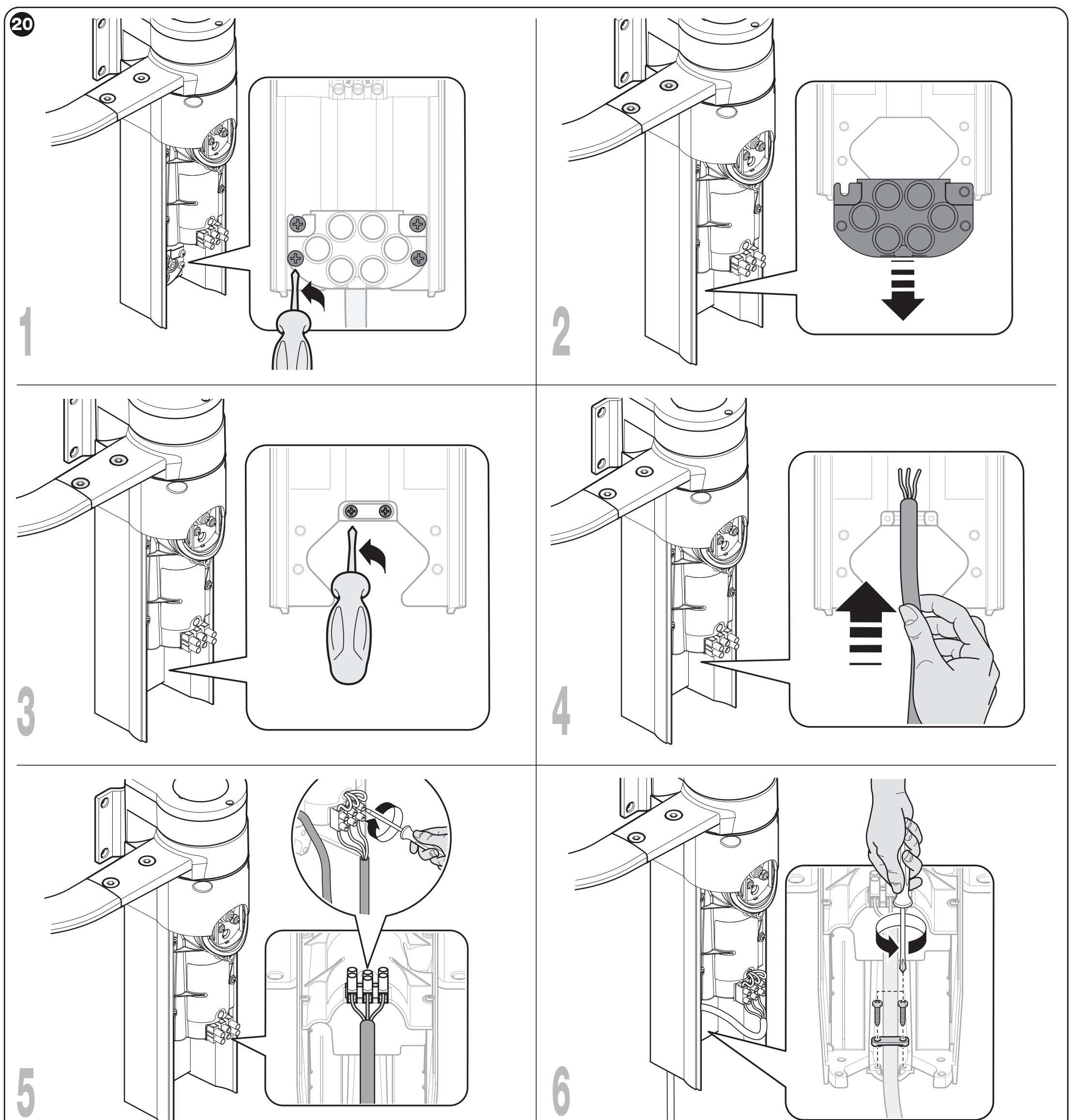

- Περάστε το καλώδιο μέσα από τον στυπιοθλίπτη. Συνδέστε τους τρεις αγωγούς ακριβώς σύμφωνα με τα σύμβολα στο μπλοκ ακροδεκτών του κινητήρα και τον αγωγό προστασίας στη σημειωμένη γείωση. Σφίξτε τον στυπιοθλίπτη.
- Ρυθμίστε τα δύο εσωτερικά στηρίγματα ώστε να ακουμπούν στον στύλο. Προσαρμόστε την άκρη του στηρίγματος των στυπιοθλιπτών όπως φαίνεται στην εικόνα και επανατοποθετήστε τα δύο διαχωριστικά και το κάλυμμα.
- Συνδέστε τον δεύτερο κινητήρα στο WLA1, στην έξοδο κινητήρα M1. Ρυθμίστε τους βραχυκυκλωτήρες JA/JB σύμφωνα με τη θέση του κινητήρα ελέγχου και την επικάλυψη των φύλλων, όπως φαίνεται στον παρακάτω πίνακα.
Η αντιστοίχιση M1/M2 κατά τη διαδικασία εκμάθησης βασίζεται στη διαμόρφωση JA/JB και στην επικάλυψη των φύλλων. Μην επιλέγετε τους βραχυκυκλωτήρες μόνο με βάση την πλευρά στην οποία βρίσκεται ο κινητήρας WL1024· χρησιμοποιήστε την αντίστοιχη εικόνα με τη μονάδα ελέγχου και το επικαλυπτόμενο φύλλο.
Ακροδέκτες παρελκομένων στο WLA1
Αυτοί οι ακροδέκτες βρίσκονται στο WL1024C, όχι στο αυτόνομο WL1024. Λάβετε την τροφοδοσία βοηθητικών συσκευών από τους συγκεκριμένους ακροδέκτες που επισημαίνονται στην παρακάτω λεπτομέρεια, όχι από οποιοδήποτε ζεύγος επαφών.

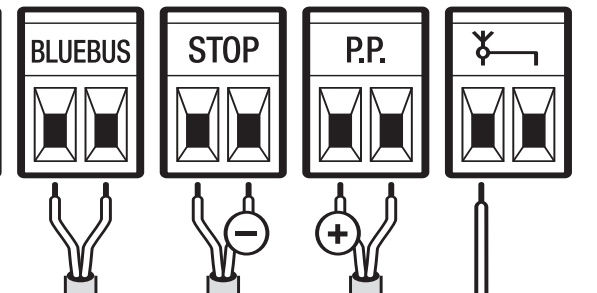

| Σύνδεση | Πολικότητα και ηλεκτρικά χαρακτηριστικά |
|---|---|
| Βοηθητική τροφοδοσία | + αριστερός ακροδέκτης του ζεύγους P.P.· − δεξιός ακροδέκτης του ζεύγους STOP, με τις επιγραφές προσανατολισμένες όπως στην παρακάτω εικόνα. Τάση 18–31 V DC με τροφοδοσία από το δίκτυο ή από ηλιακό σύστημα, 11–14 V DC με PS424. Μέγιστη συνολική κατανάλωση 200 mA. Η τροφοδοσία παραμένει ενεργή και σε κατάσταση αναμονής. |
| BlueBUS / NICE EPMB | Δύο αγωγοί παράλληλα, χωρίς πολικότητα. Καλώδιο 2 × 0,5 mm² για μήκος έως 20 m· για 20–40 m χρησιμοποιήστε 2 × 1 mm². Ρυθμίστε τα TX και RX στη σωστή διεύθυνση και επαναλάβετε την εκμάθηση των συσκευών. |
| P.P. – εντολή | Διακόπτης κανονικά ανοικτή επαφή χωρίς τάση. Η εντολή δεν χρησιμοποιεί την τροφοδοσία +/−. |
| STOP | NO, NC ή 8,2 kΩ ανάλογα με τη συσκευή ασφαλείας· ο τύπος αποθηκεύεται κατά τη διαδικασία εκμάθησης. Χωρίς πολικότητα στην επαφή, μην συνδέετε εξωτερική τάση. |
| ELS – ηλεκτρική κλειδαριά | 12 V AC, έως 15 VA· χωρίς +/−. Η τιμή ισχύει για τη λειτουργία ηλεκτρικής κλειδαριάς. |
| FLASH / NICE WLT | Σύνδεσμος FLASH στο τμήμα τροφοδοσίας του WL1024C· διατηρήστε τον αρχικό σύνδεσμο και την καλωδίωση του WLT. Για τη λειτουργία προειδοποιητικού φωτός, η έξοδος είναι 12 V DC, έως 21 W. Μην μεταφέρετε εδώ την πολικότητα P.P./STOP. |
Πρώτη εκκίνηση δίφυλλης αυλόπορτας
Οι ακόλουθες εργασίες εκτελούνται από τον εγκαταστάτη στο WLA1 μέσα στο WL1024C, μετά την ολοκλήρωση της εγκατάστασης, τον έλεγχο της καλωδίωσης και την τοποθέτηση των σταθερών αναστολέων. Δεν πρέπει να υπάρχουν άτομα ή εμπόδια στον χώρο κίνησης της αυλόπορτας. Η διαδικασία αφορά πλακέτα με τέσσερις λυχνίες LED L1–L4.
1. Αναγνώριση BlueBUS και STOP
- Μετά την ενεργοποίηση, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει τακτικά περίπου μία φορά το δευτερόλεπτο. Σε περίπτωση ασυνήθιστης ένδειξης, διακόψτε την τροφοδοσία και ελέγξτε την καλωδίωση.
- Κρατήστε πατημένα τα OPEN + STOP/SET για περίπου 3 δευτερόλεπτα. Αφήστε τα όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα.
- Όταν ολοκληρωθεί η διαδικασία, η ένδειξη STOP πρέπει να είναι αναμμένη και οι L1/L2 σβηστές. Επαναλάβετε την εκμάθηση κάθε φορά που προσθέτετε ή αφαιρείτε συσκευή, ακόμη κι αν αρχικά δεν ήταν συνδεδεμένη καμία συσκευή.
2. Εκμάθηση των τελικών θέσεων

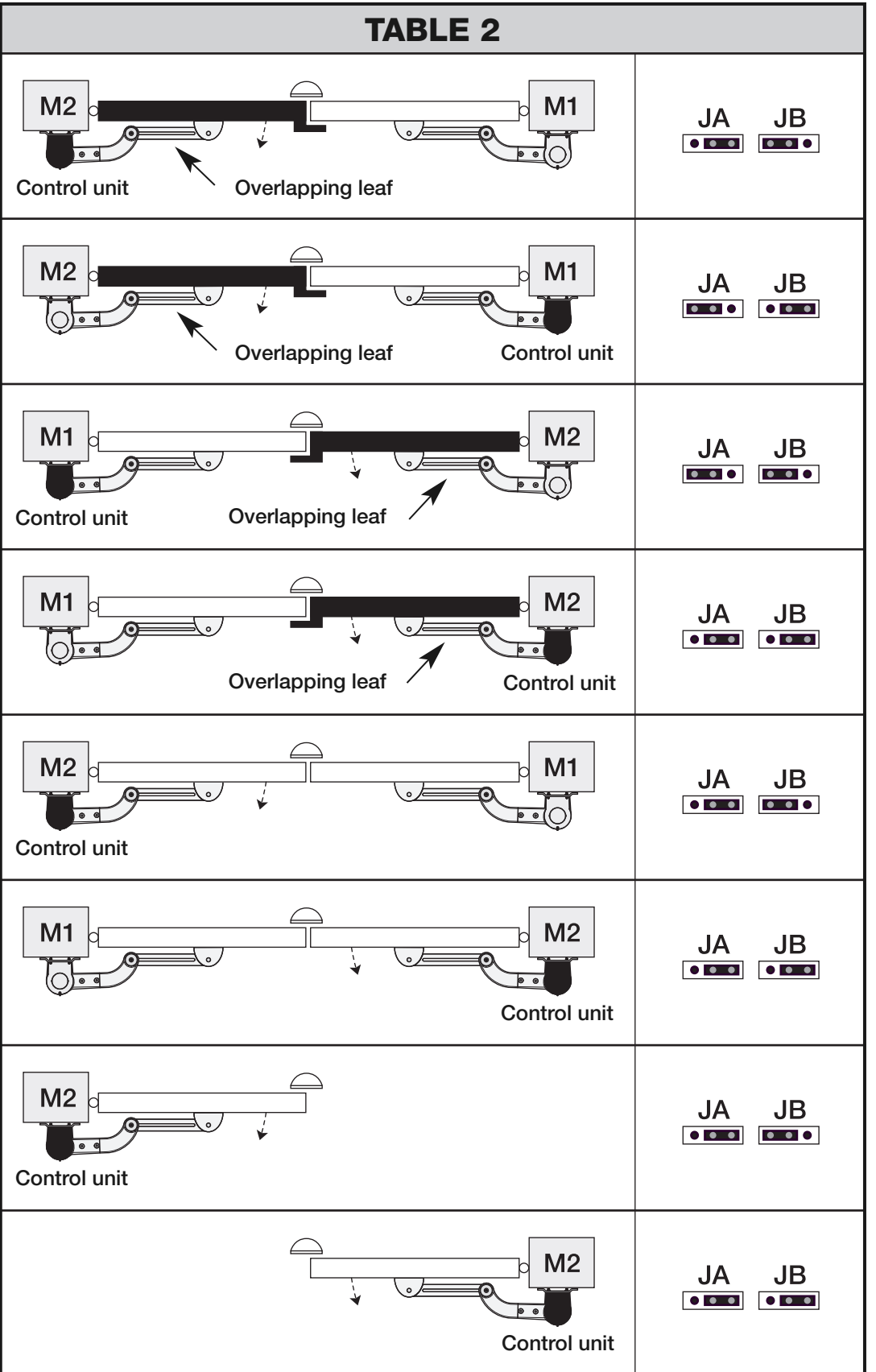

- Ελέγξτε τους JA/JB. Απασφαλίστε και τους δύο κινητήρες, μετακινήστε τα φύλλα στο μέσο της διαδρομής και ασφαλίστε τους ξανά.
- Κρατήστε πατημένα τα STOP/SET + CLOSE για περίπου 3 δευτερόλεπτα. Αφήστε τα όταν οι L3/L4 αναβοσβήνουν γρήγορα.
- Το σύστημα πρέπει να εκτελέσει αργό κλείσιμο του M1, αργό κλείσιμο του M2, αργό άνοιγμα και των δύο φύλλων μέχρι τους αναστολείς και, στη συνέχεια, πλήρες γρήγορο κλείσιμο.
- Αν η κατεύθυνση ή η σειρά δεν είναι σωστή, πατήστε αμέσως οποιοδήποτε κουμπί. Αφού αποσυνδέσετε την τροφοδοσία, ελέγξτε τους JA/JB και την πολικότητα των δύο αγωγών του κινητήρα WL1024· ο αγωγός προστασίας δεν αλλάζει.
- Μετά το επιτυχές κλείσιμο, οι L3/L4 σβήνουν. Δοκιμάστε πλήρες άνοιγμα και κλείσιμο με επιβράδυνση. Η ενεργοποίηση φωτοκυττάρου ή άλλης εντολής κατά τη διάρκεια της εκμάθησης διακόπτει τη διαδικασία· πρέπει να επαναληφθεί από την αρχή.
Ρυθμίσεις δίφυλλης αυλόπορτας στο WLA1
Δεν γίνεται προγραμματισμός στο αυτόνομο WL1024. Οι ακόλουθες ρυθμίσεις αφορούν τη μονάδα ελέγχου WLA1 με τέσσερις λυχνίες LED L1–L4 στον κινητήρα WL1024C. Κατά τον προγραμματισμό, τα κουμπιά OPEN και CLOSE χρησιμοποιούνται για επιλογή και το STOP/SET για επιβεβαίωση. Η επιβράδυνση και οι τελικές θέσεις βασίζονται στην εκμάθηση της διαδρομής. Η σειρά των φύλλων πρέπει να αντιστοιχεί στη διαμόρφωση JA/JB.
Επίπεδο I – ενεργοποίηση και απενεργοποίηση λειτουργιών
- Κρατήστε πατημένο το STOP/SET για περίπου 3 δευτερόλεπτα. Αφήστε το όταν αρχίσει να αναβοσβήνει η L1.
- Με το OPEN ή το CLOSE, μετακινήστε τη λυχνία LED που αναβοσβήνει στην επιθυμητή λειτουργία.
- Πατήστε στιγμιαία το STOP/SET για να αλλάξετε την κατάστασή της: σύντομο αναβόσβημα = OFF, παρατεταμένο αναβόσβημα = ON.
- Περιμένετε 10 δευτερόλεπτα χωρίς να πατήσετε κουμπί· ο προγραμματισμός θα τερματιστεί και οι αλλαγές θα αποθηκευτούν. Κατά τη ρύθμιση πρόσθετων λειτουργιών, μην αφήνετε να περάσουν περισσότερα από 10 δευτερόλεπτα μεταξύ των πατημάτων.
| LED – λειτουργία | ON / OFF και εργοστασιακή κατάσταση |
|---|---|
| L1 – Αυτόματο κλείσιμο Κλείσιμο μετά τον καθορισμένο χρόνο παύσης. | ON: μετά το άνοιγμα, η αυλόπορτα κλείνει όταν παρέλθει ο χρόνος παύσης, ο οποίος είναι 30 s από προεπιλογή. OFF – εργοστασιακή κατάσταση: ημιαυτόματη λειτουργία· απαιτείται εντολή για να κλείσει. |
| L2 – Κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου Μείωση του χρόνου αναμονής μετά τη διέλευση. | ON: η ενεργοποίηση του φωτοκυττάρου κατά το άνοιγμα ή το κλείσιμο μειώνει τον χρόνο παύσης στα 5 s. Αν το αυτόματο κλείσιμο είναι απενεργοποιημένο και το φωτοκύτταρο ενεργοποιηθεί κατά το κλείσιμο, μετά την ενεργοποίηση εφαρμόζεται ο προγραμματισμένος χρόνος παύσης. OFF – εργοστασιακή κατάσταση: αυτή η λειτουργία είναι απενεργοποιημένη. |
| L3 – Κλείσιμο μετά την επαναφορά της τροφοδοσίας Λειτουργία κατά την αποκατάσταση της ηλεκτροδότησης. | ON: αν μετά την επαναφορά της τροφοδοσίας η μονάδα ελέγχου ανιχνεύσει ότι η αυλόπορτα είναι ανοιχτή, θα την κλείσει αφού αναβοσβήσει προειδοποιητικά για 5 s. OFF – εργοστασιακή ρύθμιση: η επαναφορά της τροφοδοσίας δεν ενεργοποιεί από μόνη της το κλείσιμο. |
| L4 – BlueBUS σε αναμονή Λειτουργία εξοικονόμησης ενέργειας, ιδίως με μπαταρία ή ηλιακή τροφοδοσία. | ON: 1 λεπτό μετά τον ελιγμό, απενεργοποιούνται η έξοδος BlueBUS και οι λυχνίες LED, εκτός από την αργά αναβοσβήνουσα λυχνία BlueBUS. Μια νέα εντολή επαναφέρει τη λειτουργία με μικρή καθυστέρηση. OFF – εργοστασιακή ρύθμιση: κανονική λειτουργία χωρίς αυτή την απενεργοποίηση. |
Επίπεδο II – τιμές παραμέτρων
Η λυχνία LED εισόδου επιλέγει την παράμετρο· η λυχνία LED τιμής υποδεικνύει τη ρύθμισή της. Οι έντονες τιμές είναι οι εργοστασιακές. Κάθε αλλαγή της δύναμης ή της ταχύτητας πρέπει να συνοδεύεται από λειτουργικό έλεγχο και έλεγχο ασφαλείας ολόκληρης της πύλης.
- Κρατήστε πατημένο το STOP/SET για περίπου 3 δευτερόλεπτα· αφήστε το όταν αναβοσβήνει η L1.
- Με τα OPEN ή CLOSE επιλέξτε τη λυχνία LED εισόδου της επιθυμητής παραμέτρου.
- Πατήστε ξανά το STOP/SET και κρατήστε το πατημένο. Μετά από περίπου 3 δευτερόλεπτα ανάβει η λυχνία LED της τρέχουσας τιμής.
- Ενώ κρατάτε πατημένο το STOP/SET, επιλέξτε τη λυχνία LED τιμής με τα OPEN ή CLOSE. Στη συνέχεια αφήστε το STOP/SET.
- Περιμένετε 10 δευτερόλεπτα χωρίς να πατήσετε κανένα κουμπί, για να αποθηκευτεί η ρύθμιση και να τερματιστεί ο προγραμματισμός.
| Λυχνία LED εισόδου – όνομα και περιγραφή | Λυχνία LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος παύσης Χρόνος αναμονής πριν από το κλείσιμο· ισχύει όταν είναι ενεργοποιημένο το αυτόματο κλείσιμο. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Βηματική λειτουργία Ακολουθία εντολών από την είσοδο P.P. και το τηλεχειριστήριο. | L1 – άνοιγμα → διακοπή → κλείσιμο → διακοπή L2 – άνοιγμα → διακοπή → κλείσιμο → άνοιγμα L3 – άνοιγμα → κλείσιμο → άνοιγμα → κλείσιμο L4 – λειτουργία πολυκατοικίας: κατά το άνοιγμα, οι P.P. και OPEN δεν έχουν αποτέλεσμα· η CLOSE αντιστρέφει την κίνηση προς κλείσιμο. Κατά το κλείσιμο, οι P.P. και OPEN αντιστρέφουν την κίνηση προς άνοιγμα· η CLOSE δεν έχει αποτέλεσμα. |
| L3 – Ταχύτητα μοτέρ Ταχύτητα κατά την κανονική διαδρομή. | L1 – χαμηλή L2 – μεσαία L3 – υψηλή L4 – πολύ υψηλή |
| L4 – Δύναμη μοτέρ Επίπεδο δύναμης και των δύο μοτέρ· δεν προορίζεται για την αντιστάθμιση εμπλοκής ή λανθασμένης γεωμετρίας. | L1 – επίπεδο 1, ελάχιστη δύναμη L2 – επίπεδο 2 L3 – επίπεδο 3 L4 – επίπεδο 4, μέγιστη δύναμη |
Τηλεχειρισμός
Τηλεχειριστήρια NICE MYGO4 προγραμματίζονται στον πρόσθετο δέκτη NICE OXIBD στο μοτέρ ελέγχου WL1024C, σύμφωνα με τις οδηγίες του. Η εκμάθηση του πομπού είναι ανεξάρτητη από την εκμάθηση των συσκευών και της διαδρομής· το WL1024 δεν διαθέτει ενσωματωμένο ραδιοδέκτη.
Επαναφορά ρυθμίσεων WLA1
Στο WLA1, κρατήστε ταυτόχρονα πατημένα τα OPEN + CLOSE, μέχρι να αρχίσουν να αναβοσβήνουν οι L1 και L2, και έπειτα αφήστε τα κουμπιά. Η πλακέτα επαναφέρει τις εργοστασιακές ρυθμίσεις. Επαναλάβετε την εκμάθηση των συσκευών καθώς και την εκμάθηση της διαδρομής και τον έλεγχο ασφαλείας. Αυτή η ενέργεια δεν διαγράφει τη μνήμη του ραδιοδέκτη.
Εφεδρική μπαταρία και ηλιακή τροφοδοσία
NICE PS424 συνδέεται στο μοτέρ ελέγχου WL1024C μόνο μετά την ολοκλήρωση της εγκατάστασης, της εκμάθησης και των ελέγχων. Το WL1024 τροφοδοτείται από αυτήν μέσω του WLA1. Χρησιμοποιήστε τον προβλεπόμενο σύνδεσμο μπαταρίας· μην αντιστρέφετε την πολικότητα με αυτή των βοηθητικών ακροδεκτών των εξαρτημάτων.
NICE SOLEMYO SYKCE30 αποτελεί εναλλακτική λύση αντί της ηλεκτρικής τροφοδοσίας, αφού ελεγχθούν οι συνθήκες ηλιοφάνειας και ο αριθμός των κύκλων λειτουργίας. Η ηλεκτρική τροφοδοσία και η ηλιακή πηγή δεν πρέπει να χρησιμοποιούνται ταυτόχρονα. Το WL1024 από μόνο του δεν περιλαμβάνει μπαταρία ή ηλιακό κιτ.
Όταν το δεύτερο φύλλο δεν λειτουργεί σωστά
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Το WL1024 δεν κινείται | Την τροφοδοσία και την κατάσταση του WLA1 στο WL1024C, τη σωστή σύνδεση της κλέμμας του μοτέρ, την καλωδίωση 3 × 1,5 mm² και τυχόν εμπλοκή του μηχανισμού μετάδοσης. |
| Το φύλλο ανοίγει αντί να κλείνει κατά την εκμάθηση | Διακόψτε την εκμάθηση. Αφού αποσυνδέσετε τις πηγές τροφοδοσίας, ελέγξτε τις συνδέσεις JA/JB και τα καλώδια του μοτέρ WL1024 σύμφωνα με το διάγραμμα καλωδίωσης. |
| Τα φύλλα επικαλύπτονται με λανθασμένη σειρά κατά το κλείσιμο | Ελέγξτε τη διαμόρφωση JA/JB με βάση την πραγματική επικάλυψη των φύλλων και βεβαιωθείτε ότι η εκμάθηση της διαδρομής έγινε σωστά. Μετά την επισκευή, επαναλάβετε την εκμάθηση. |
| Το μοτέρ σταματά ή αντιστρέφει την κίνηση | Πρώτα απασφαλίστε το μοτέρ και ελέγξτε την αντίσταση στην κίνηση, τη γεωμετρία του βραχίονα και τα σταθερά στοπ. Ελέγξτε τα φωτοκύτταρα και το STOP. Δεν πρέπει να αυξάνετε τη δύναμη για να αντισταθμίσετε μηχανικό πρόβλημα. |
| Οι L1/L2 ή οι L3/L4 αναβοσβήνουν αργά | Οι L1/L2 υποδεικνύουν ότι απαιτείται εκμάθηση των συσκευών· οι L3/L4, εκμάθηση των οριακών θέσεων. Συνεχίστε σύμφωνα με τη διαδικασία πρώτης εκκίνησης. |
| Δεν λειτουργεί μόνο το τηλεχειριστήριο | Αν η πύλη ανταποκρίνεται στο κουμπί του WLA1, ελέγξτε την μπαταρία του πομπού και τον δέκτη, όχι την καλωδίωση του δεύτερου μοτέρ. |

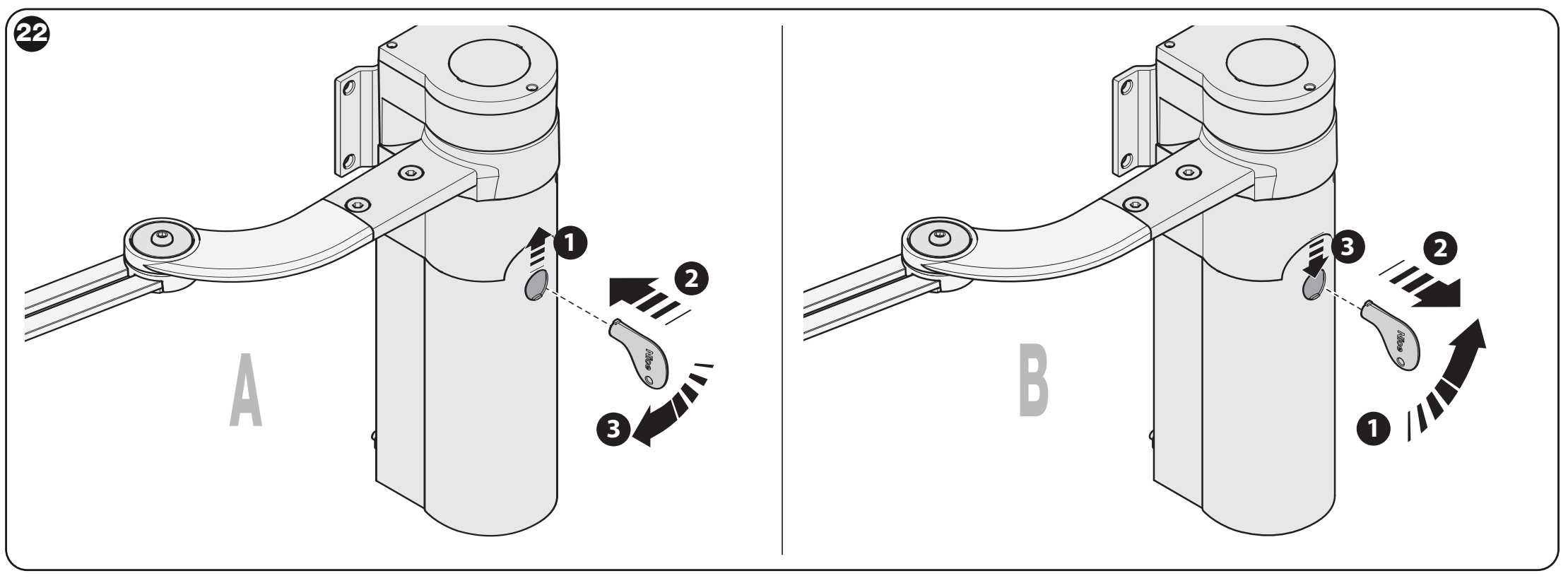

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
- Σταματήστε την πύλη και κρατήστε το φύλλο ώστε να μην κινηθεί μόνο του. Ανοίξτε το κάλυμμα και τοποθετήστε το κλειδί απασφάλισης.
- Περιστρέψτε το κλειδί σχεδόν μία πλήρη στροφή δεξιόστροφα. Τώρα μπορείτε να μετακινήσετε το φύλλο με το χέρι.
- Για να ασφαλίσετε ξανά το μοτέρ, περιστρέψτε το κλειδί αριστερόστροφα και κινήστε απαλά το φύλλο μέχρι να εμπλακεί μηχανικά ο μηχανισμός μετάδοσης.
- Αφαιρέστε το κλειδί, περιστρέψτε τον δίσκο απασφάλισης αριστερόστροφα κατά 90° και κλείστε το κάλυμμα. Σε πύλη με δύο φύλλα, απασφαλίστε κάθε μοτέρ ξεχωριστά.
Έλεγχος πριν από τη χρήση
- Με το μοτέρ απασφαλισμένο, το φύλλο πρέπει να ανοίγει και να κλείνει χειροκίνητα με δύναμη μικρότερη από 390 N και να παραμένει ακίνητο όταν το αφήσετε. Πρόκειται για δοκιμή χειροκίνητης κίνησης, όχι για επιτρεπόμενη δύναμη πρόσκρουσης σε άτομο.
- Ελέγξτε τα αγκύρια, τους πείρους, τις ασφάλειες, τα καλύμματα και ολόκληρη την κίνηση του βραχίονα. Εκτελέστε επανειλημμένα κύκλους ανοίγματος, κλεισίματος και διακοπής.
- Ελέγξτε ξεχωριστά κάθε φωτοκύτταρο, ακμή ασφαλείας και STOP. Αν η προστασία βασίζεται στον περιορισμό της δύναμης, ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης και να επαληθεύσει την ασφάλεια ολόκληρου του συστήματος.
- Παραδώστε την πύλη μόνο μετά από επιτυχείς δοκιμές. Ο ιδιοκτήτης πρέπει να λάβει το εγχειρίδιο λειτουργίας, επίδειξη απασφάλισης και πρόγραμμα συντήρησης. Τα παιδιά και τα άλλα άτομα δεν πρέπει να βρίσκονται στην περιοχή κίνησης των φύλλων.
Συντήρηση και τακτικός έλεγχος
Πραγματοποιείτε έλεγχο το αργότερο κάθε 6 μήνες ή μετά από 20 000 κύκλους λειτουργίας, ανάλογα με το ποιο θα συμβεί πρώτο. Αποσυνδέστε όλες τις πηγές τροφοδοσίας πριν από οποιαδήποτε εργασία. Ελέγξτε τις στερεώσεις, τη διάβρωση, τον τζόγο των πείρων, τους δακτυλίους ασφάλισης, τη φθορά του βραχίονα και τη στεγανότητα των καλυμμάτων· αντικαταστήστε τα κατεστραμμένα εξαρτήματα. Μετά τη συντήρηση, επαναλάβετε τις λειτουργικές δοκιμές και τις δοκιμές ασφαλείας.
Τεχνικά χαρακτηριστικά WL1024
| Παράμετρος | Τιμή |
|---|---|
| Τύπος | Αρθρωτός ηλεκτρομηχανικός κινητήρας χωρίς μονάδα ελέγχου |
| Τροφοδοσία κινητήρα | 24 V DC από το WLA1 στο WL1024C |
| Ονομαστικό ρεύμα | 2 A |
| Ρεύμα εκκίνησης | 3 A, έως 2 s |
| Ονομαστική ροπή | 50 Nm |
| Γωνιακή ταχύτητα χωρίς φορτίο | 0,20–0,30 rad/s |
| Γωνιακή ταχύτητα στην ονομαστική ροπή | 0,16–0,24 rad/s |
| Λειτουργία | Έως 100 πλήρεις κύκλοι την ημέρα· το WLA1 περιορίζει τη λειτουργία σε περίπου 50 κύκλους/ώρα |
| Συνεχής λειτουργία | Περίπου 10 λεπτά |
| Βαθμός προστασίας | IP44 με άθικτο και κλειστό κάλυμμα |
| Θερμοκρασία | −20 έως +50 °C |
| Διαστάσεις | 90 × 125 × 385 mm |
| Βάρος κινητήρα | 4,3 kg |
Ο κινητήρας δεν προορίζεται για όξινο, έντονα αλμυρό ή εκρηκτικό περιβάλλον. Ο αριθμός κύκλων δεν εγγυάται ότι είναι κατάλληλος για κάθε πύλη· ισχύουν επίσης τα όρια φορτίου και οι απαιτήσεις για την κατάσταση του μηχανισμού.

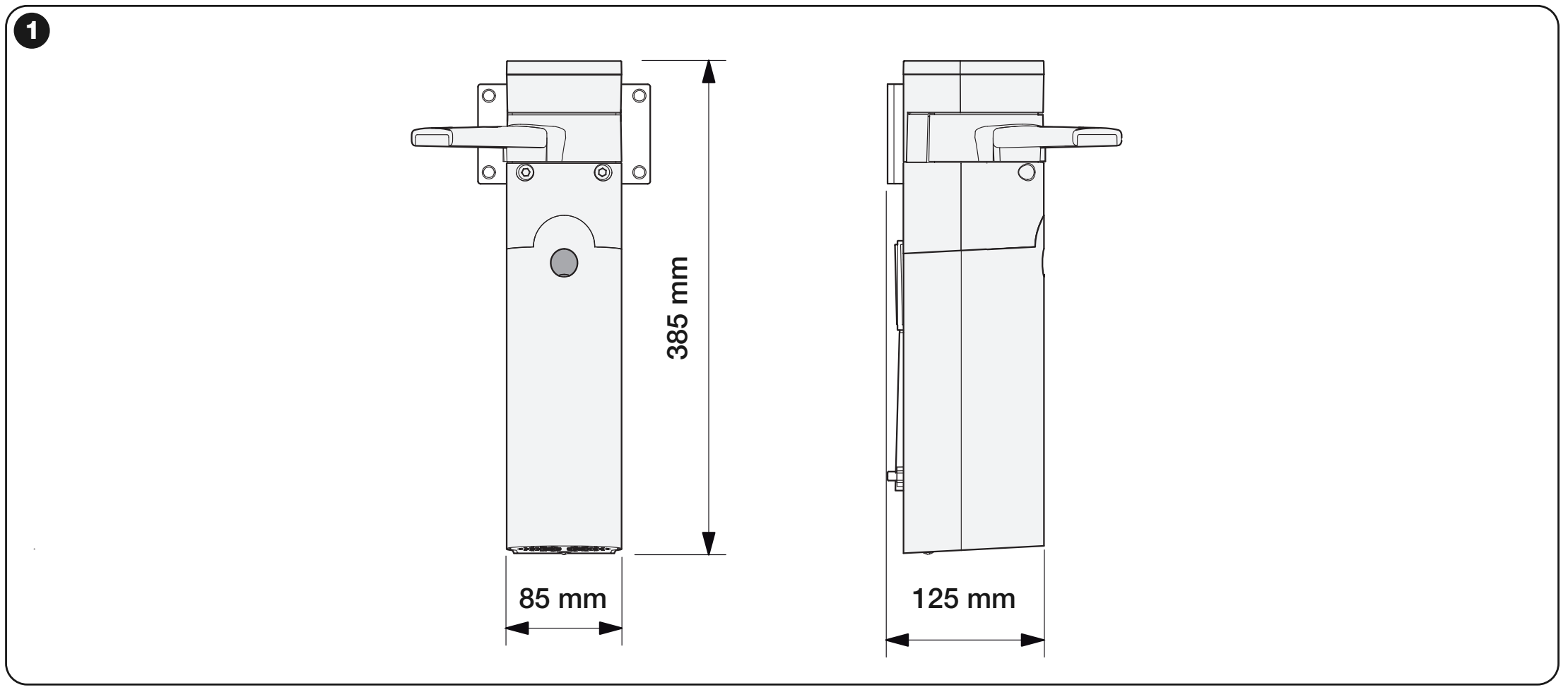

Το σχέδιο διαστάσεων αναφέρει πλάτος 85 mm, ενώ οι τεχνικές διαστάσεις του μηχανισμού είναι 90 × 125 × 385 mm. Πριν από τη διάτρηση, ελέγξτε τον πραγματικό κινητήρα και τη βάση στήριξης και αφήστε ελεύθερο ολόκληρο τον χώρο κίνησης του βραχίονα.
