Περιγραφή του προϊόντος NICE Tub TUB3500 (A) – μεμονωμένος μηχανισμός κίνησης για συρόμενες αυλόπορτες

NICE TUB3500 είναι ένας αυτόνομος βιομηχανικός μηχανισμός κίνησης για συρόμενη αυλόπορτα με βάρος έως 3 500 kg και μήκος έως 30 m. Διαθέτει τριφασικό κινητήρα 400 V AC, ενσωματωμένη μονάδα ελέγχου Mindy A500, μηχανικό φρένο, ψύξη με ανεμιστήρα και πινιόν για οδοντωτή κρεμαγιέρα module 6. Είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος, ο μηχανισμός μετάδοσης μπορεί να απασφαλιστεί και η αυλόπορτα να κινηθεί χειροκίνητα.

Γρήγορη πλοήγηση
Επιλογή μηχανισμού κίνησηςΜονάδα ελέγχου
Εξοπλισμός μηχανισμού κίνησηςΔιαστάσεις
Εγκατάσταση και κρεμαγιέραΤερματικοί διακόπτες
ΑπασφάλισηΚαλωδίωση
Σύνδεση και πολικότηταΦωτοκύτταρα
Πρώτη εκκίνησηΡυθμίσεις
ΤηλεχειριστήριαΕξαρτήματα
Διαγνωστικός έλεγχοςΈλεγχος και συντήρηση
ΠαράμετροιΕγχειρίδιο PDF

Πότε να επιλέξετε το NICE TUB3500

Προορίζεται για μεγάλες και βαριές συρόμενες αυλόπορτες σε βιομηχανικούς χώρους. Κατά την επιλογή, λάβετε υπόψη το βάρος, το πραγματικό μήκος του φύλλου, την αντίσταση στην κίνηση, τον άνεμο και τον αριθμό των κύκλων ανοίγματος και κλεισίματος. Η αυλόπορτα πρέπει να κινείται ομαλά με το χέρι, να μην ξεκινά να κινείται μόνη της και να διαθέτει σταθερά μηχανικά στοπ και στις δύο κατευθύνσεις.

Βάρος αυλόπορταςΈως 3 500 kg.
Μήκος αυλόπορταςΈως 30 m· όσο αυξάνεται το μήκος, μειώνεται ο επιτρεπόμενος αριθμός κύκλων ανά ώρα.
Τροφοδοσία συστήματος3~ 400 V AC ±10 %, 50 Hz· απαιτείται προστατευτική γείωση.
ΚρεμαγιέραModule 6. Η κρεμαγιέρα module 4 που χρησιμοποιείται σε μικρότερους μηχανισμούς κίνησης δεν είναι εναλλάξιμη.

Αριθμός κύκλων ανάλογα με το μήκος του φύλλου

Μήκος φύλλουΜέγ. κύκλοι/ώρα
Έως 5 m30
Πάνω από 5 έως 10 m15
Πάνω από 10 έως 15 m10
Πάνω από 15 έως 20 m7
Πάνω από 20 έως 25 m6
Πάνω από 25 έως 30 m5

Ένας κύκλος είναι το πλήρες άνοιγμα και κλείσιμο. Κατά τον σχεδιασμό, τηρείτε ταυτόχρονα τα όρια διαστάσεων, βάρους και λειτουργίας· το μέγιστο βάρος από μόνο του δεν επιβεβαιώνει την καταλληλότητα για μια συγκεκριμένη αυλόπορτα. Για το TUB3500, ο κατασκευαστής αναφέρει επίσης μέγ. 200 κύκλους την ημέρα και 30 λεπτά συνεχούς λειτουργίας. Αυτό δεν αναιρεί τα όρια κύκλων/ώρας ούτε τον χρόνο μίας διαδρομής που έχει ρυθμιστεί στο A500.

Κατά την αντικατάσταση υπάρχοντος μηχανισμού κίνησης, πρέπει να ελεγχθούν επίσης τα εξαρτήματα, ο τρόπος σύνδεσης και ο διαθέσιμος χώρος εγκατάστασης.

Ενσωματωμένη μονάδα ελέγχου Mindy A500

Η Mindy A500 περιλαμβάνεται στον μηχανισμό κίνησης TUB3500. Διαθέτει 10 λειτουργικούς διακόπτες DIP, ρυθμιστικά TL, TP και F, είσοδο για μηχανικούς τερματικούς διακόπτες, έλεγχο φωτοκυττάρων και παλαιότερο σύνδεσμο για δέκτες της σειράς FLOXI. Η ακόλουθη συνδεσμολογία ισχύει για αυτήν την πλακέτα· αν έχει αντικατασταθεί η μονάδα ελέγχου, ακολουθήστε τις οδηγίες της εγκατεστημένης μονάδας.

Η δυνατότητα ρύθμισης της ίδιας της μονάδας ελέγχου για διαφορετική τροφοδοσία δεν μετατρέπει αυτόν τον κινητήρα σε μονοφασικό μηχανισμό κίνησης 230 V. Το TUB3500 συνδέεται σύμφωνα με την πινακίδα του και το διάγραμμα της τριφασικής έκδοσης 400 V.

Τι περιλαμβάνει ο μηχανισμός κίνησης και τι πρέπει να προστεθεί

  • Κινητήρας με μειωτήρα, ενσωματωμένη μονάδα ελέγχου, μηχανικό φρένο και ανεμιστήρα.
  • Πινιόν module 6, 18 δοντιών.
  • Μηχανισμός απασφάλισης για χειροκίνητη κίνηση της αυλόπορτας.
  • Για πλήρη αυτοματοποίηση απαιτούνται κατάλληλη κρεμαγιέρα, αγκύρωση, μηχανικά στοπ και διατάξεις ασφαλείας ανάλογα με τη συγκεκριμένη αυλόπορτα. Για το τηλεχειριστήριο απαιτούνται συμβατός δέκτης και πομποί.

Κατά την παραγγελία, θα επιλέξουμε υλικά εγκατάστασης, κρεμαγιέρα και εξαρτήματα που ταιριάζουν στο συγκεκριμένο σύστημα. Ο μηχανισμός κίνησης ως μεμονωμένο προϊόν δεν αποτελεί πλήρη αυτόματη αυλόπορτα.

Διαστάσεις και χώρος εγκατάστασης

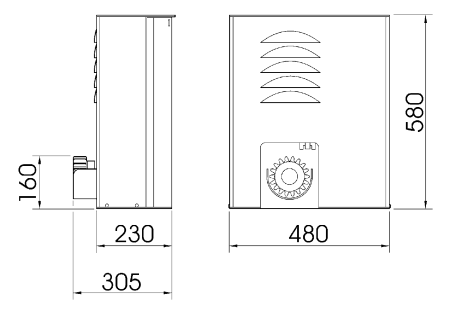

TUB3500 – αρχικό σχέδιο διαστάσεων σε χιλιοστά

Το σχέδιο αναφέρει ύψος 580 mm, πλάτος 480 mm, βάθος σώματος 230 mm και συνολική διάσταση έως το πινιόν 305 mm. Ο άξονας του πινιόν βρίσκεται στο σχέδιο σε ύψος 160 mm. Οι διαστάσεις δίνονται σε χιλιοστά. Αφήστε ελεύθερη την πρόσβαση στο πορτάκι, στον μηχανισμό απασφάλισης, στον τερματικό διακόπτη και στη μονάδα ηλεκτρικού ελέγχου.

Εγκατάσταση βάσης, κινητήρα και κρεμαγιέρας

Η εγκατάσταση, η σύνδεση και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε όλες τις παροχές ρεύματος και ασφαλίστε τις ώστε να μην ενεργοποιηθούν. Η βάση πρέπει να είναι σταθερή, οριζόντια και προστατευμένη από πλημμύρα. Κατά την προετοιμασία των σωλήνων διέλευσης, αποτρέψτε την εισχώρηση νερού και συμπυκνωμάτων στη μονάδα ελέγχου.

  1. Σε υπάρχουσα κατάλληλη βάση, χρησιμοποιήστε αγκύρωση ανάλογη με το υπόστρωμα. Για νέα βάση, προετοιμάστε λάκκο και σωλήνες διέλευσης· οι διαστάσεις της βάσης καθορίζονται από το σημείο εγκατάστασης.
  2. Τοποθετήστε την πλάκα βάσης με τα τέσσερα αγκύρια παράλληλα με το φύλλο και οριζόντια. Η λεπτομέρεια του αγκυρίου δείχνει προεξοχή σπειρώματος 55–60 mm. Αφήστε το σκυρόδεμα να ωριμάσει πλήρως.
  3. Τοποθετήστε τον κινητήρα στην πλάκα, ευθυγραμμίστε τον με το φύλλο και στερεώστε τον με τέσσερα παξιμάδια και ροδέλες. Για να συνεχίσετε τις εργασίες, απασφαλίστε τον μηχανισμό μετάδοσης.
  4. Στερεώστε σταδιακά την κρεμαγιέρα module 6 σε όλο το μήκος της διαδρομής. Αφήστε διάκενο 2–3 mmανάμεσα στην κρεμαγιέρα και το πινιόν· το βάρος της αυλόπορτας δεν πρέπει να μεταφέρεται στον μηχανισμό κίνησης.
  5. Μετακινήστε την αυλόπορτα αρκετές φορές με το χέρι. Ελέγξτε την ευθυγράμμιση, την ομαλή διέλευση από τις ενώσεις της κρεμαγιέρας και το ομοιόμορφο διάκενο σε όλο το μήκος.

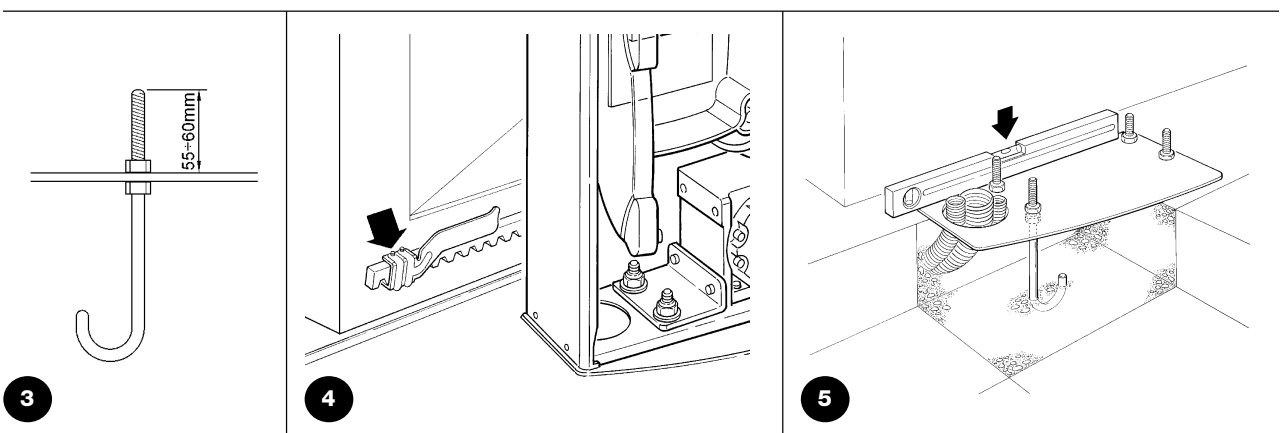

TUB3500 – αγκύριο 55–60 mm, βραχίονας τερματικού διακόπτη και τοποθέτηση πλάκας βάσης

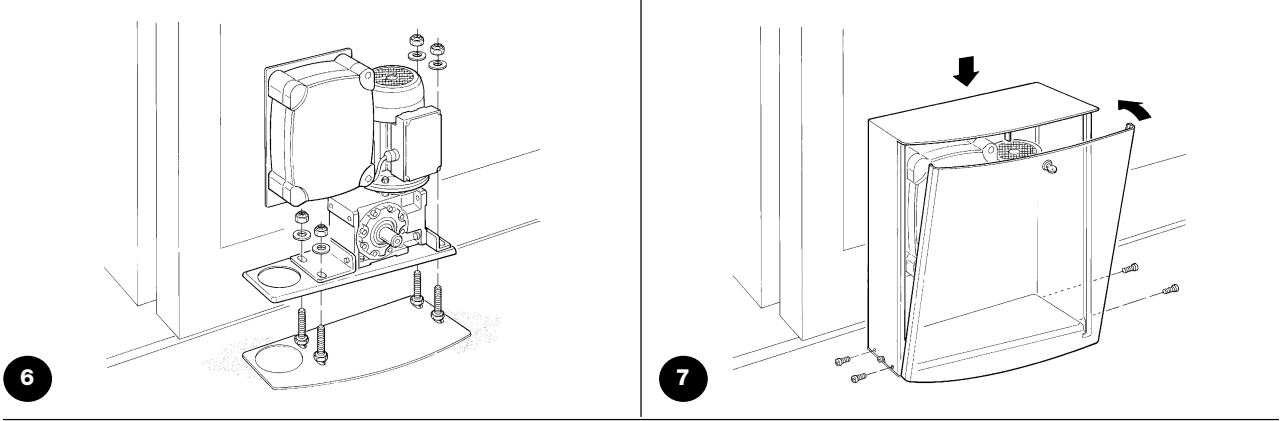

TUB3500 – στερέωση κινητήρα και τοποθέτηση καλύμματος

Τερματικοί διακόπτες και μηχανικά στοπ

Στην οδοντωτή ράγα στερεώνονται δύο στηρίγματα, τα οποία ενεργοποιούν τον μοχλό του τερματικού διακόπτη για το άνοιγμα και το κλείσιμο. Δεν υποκαθιστούν τα σταθερά μηχανικά στοπ της πύλης. Ο μοχλός πρέπει να κινείται ελεύθερα και τα στηρίγματα να ενεργούν προς τη σωστή κατεύθυνση.

Μετά την ενεργοποίηση του τερματικού διακόπτη, υπολογίστε ότι η πύλη θα συνεχίσει να κινείται για περίπου 2–3 cm. Ρυθμίστε τα στηρίγματα έτσι ώστε η πύλη να σταματά με ασφάλεια πριν από τα μηχανικά στοπ· ελέγξτε τη συνέχιση της κίνησης και όταν ο κινητήρας είναι ζεστός. Κατά τον έλεγχο του TUB3500, το σταματημένο φύλλο πρέπει να απέχει περίπου 4–5 cm από το σταθερό στοπ.

Αν η συνέχιση της κίνησης είναι μεγαλύτερη, ο τεχνικός ελέγχει και ρυθμίζει το μηχανικό φρένο. Πριν από τη ρύθμιση, πρέπει να έχει διακοπεί η τροφοδοσία. Σύμφωνα με τις οδηγίες, το παξιμάδι στον άξονα σφίγγεται αρχικά κατά μισή στροφή δεξιόστροφα· το υπερβολικό σφίξιμο μπορεί να μπλοκάρει τον κινητήρα. Μετά τη ρύθμιση, πρέπει να επαναληφθούν οι δοκιμές.

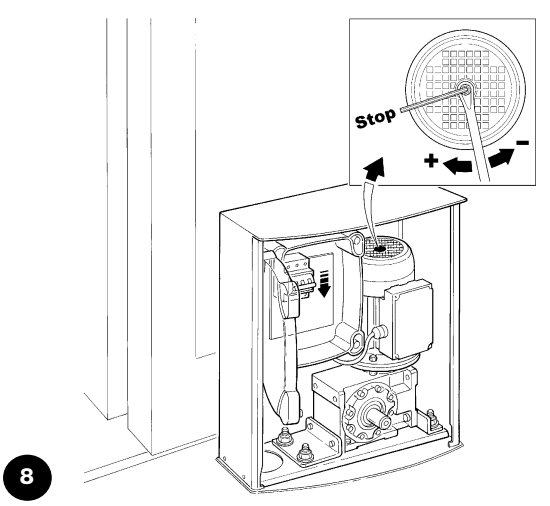

TUB3500 – ρύθμιση του μηχανικού φρένου με αποσυνδεδεμένη τροφοδοσία

Απασφάλιση σε περίπτωση διακοπής ρεύματος

Η απασφάλιση πρέπει να γίνεται μόνο όταν η πύλη είναι ακίνητη και η τροφοδοσία απενεργοποιημένη. Ασφαλίστε το φύλλο ώστε να μην μπορεί να κινηθεί αυτόματα. Κατά την παράδοση, ο τεχνικός θα σας δείξει τη διαδικασία και θα σας παραδώσει τα κλειδιά.

  1. Με το κλειδί ανοίξτε το κάλυμμα του μηχανισμού κίνησης.
  2. Τοποθετήστε το κλειδί Άλεν στον άξονα και χαλαρώστε πλήρως την εσωτερική βίδα, όπως φαίνεται στην εικόνα.
  3. Αφαιρέστε το κλειδί και κλείστε το κάλυμμα. Μπορείτε να μετακινήσετε προσεκτικά την πύλη με το χέρι.
  4. Για να ασφαλίσετε ξανά τον μηχανισμό, ακολουθήστε την αντίστροφη διαδικασία. Ελέγξτε την εμπλοκή του γραναζιού και ότι το κάλυμμα έχει κλείσει· ο μικροδιακόπτης ασφαλείας του πρέπει να είναι ενεργοποιημένος.

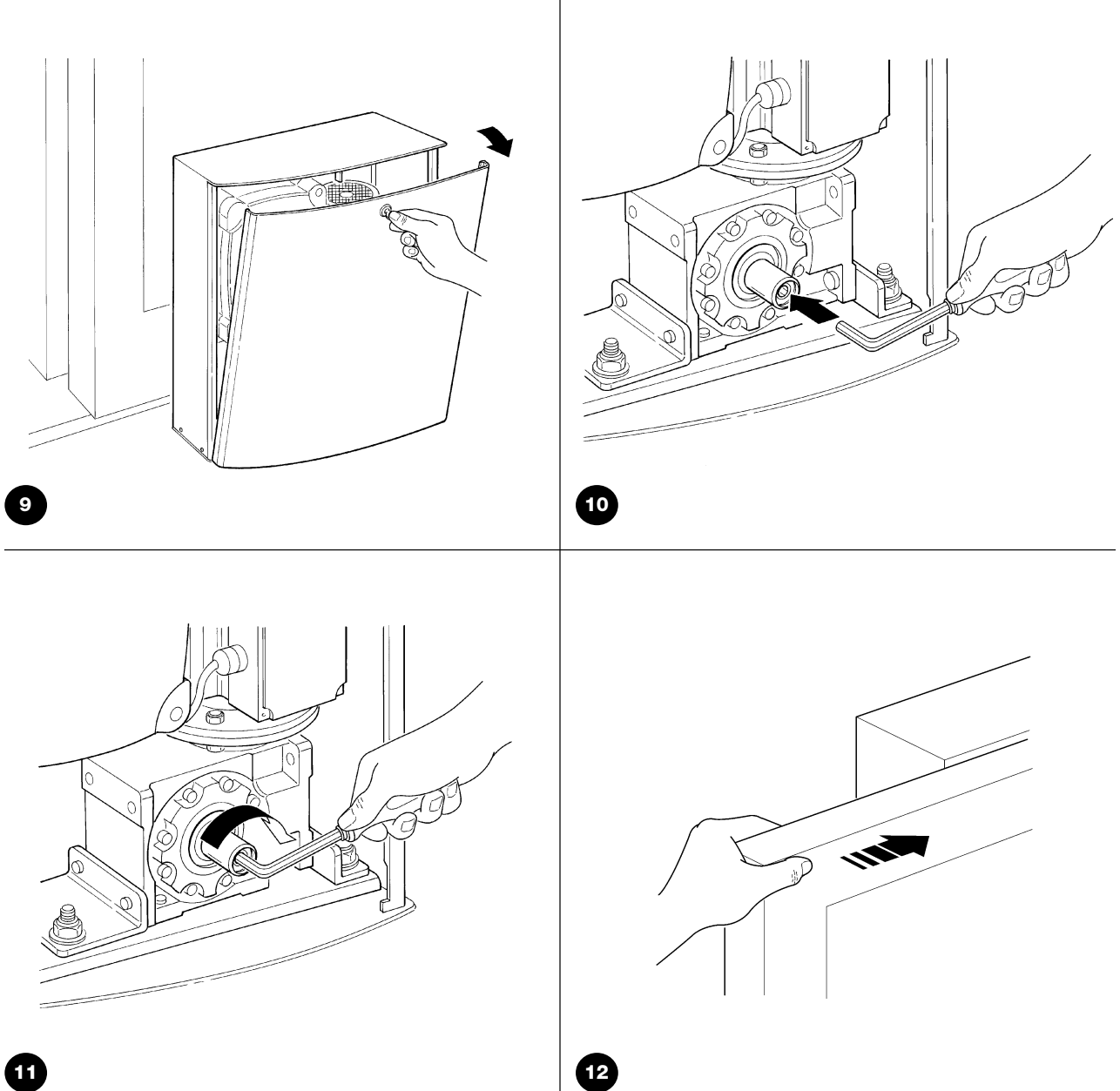

TUB3500 – άνοιγμα του καλύμματος, απεμπλοκή του γραναζιού και χειροκίνητη κίνηση

Καλωδίωση για τυπική εγκατάσταση

ΣύνδεσηΚαλώδιοΜήκος
Τροφοδοσία προς τον μηχανισμό κίνησης4 × 1,5 mm²Έως 30 m
Φάρος2 × 1,5 mm²Έως 20 m
ΚεραίαΟμοαξονικό RG58Συνιστάται μήκος μικρότερο από 5 m
Πομπός φωτοκυττάρου TX2 × 0,25 mm²Έως 30 m
Δέκτης φωτοκυττάρου RX2 καλώδια 2 × 0,25 mm²Έως 30 m
Διακόπτης με κλειδί2 καλώδια 2 × 0,25 mm²Έως 50 m
Σταθερή / κινητή ακμή ασφαλείαςΑνάλογα με την ακμή και τη διεπαφήΑνάλογα με τη συγκεκριμένη συσκευή

Τα δύο καλώδια 2 × 0,25 mm² μπορούν να αντικατασταθούν από ένα καλώδιο 4 × 0,25 mm². Για τροφοδοσία μήκους άνω των 30 m, ο τεχνικός πρέπει να επιλέξει μεγαλύτερη διατομή και κατάλληλη γείωση. Για γραμμές χαμηλής τάσης φωτοκυττάρων μήκους άνω των 30 m, οι οδηγίες απαιτούν θωράκιση γειωμένη μόνο στην πλευρά του πίνακα ελέγχου. Τα καλώδια πρέπει να είναι κατάλληλα για το περιβάλλον εγκατάστασης· για εξωτερική τοποθέτηση, ο κατασκευαστής αναφέρει, για παράδειγμα, το H07RN-F.

Η κινητή ακμή ασφαλείας χρειάζεται σύνδεση που να λειτουργεί και κατά την κίνηση του φύλλου. Ο αριθμός των αγωγών και η διεπαφή επιλέγονται ανάλογα με τον τύπο της ακμής· το παράδειγμα με δύο αγωγούς από παλαιότερη τυπική εγκατάσταση δεν είναι κατάλληλο για κάθε ακμή OSE.

Σύνδεση Mindy A500 και τάση ακροδεκτών

Πραγματοποιείτε τις συνδέσεις με αποσυνδεδεμένη την τροφοδοσία. Οι ακροδέκτες 13–14 και 8–9 παρέχουν 24 V AC, επομένως δεν έχουν πολικότητα DC +/−. Το COMMON 15 είναι ο κοινός ακροδέκτης των εισόδων ελέγχου· μην το συγχέετε με τον αγωγό προστατευτικής γείωσης PE. Οι επαφές ελέγχου είναι ελεύθερες δυναμικού.

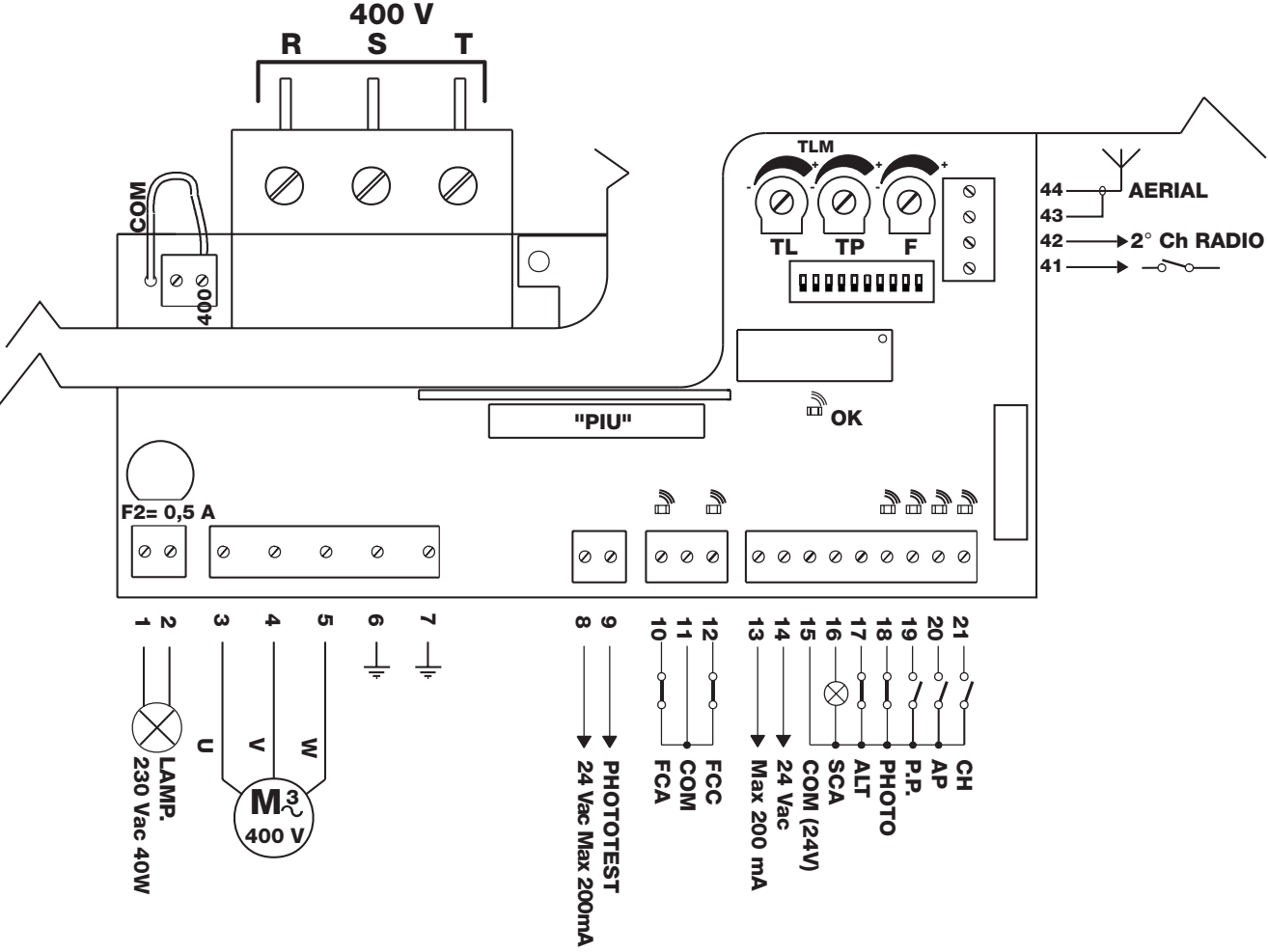

Mindy A500 – αρχικό διάγραμμα για τριφασικό κινητήρα 400 V

ΑκροδέκτηςΛειτουργία και σύνδεση
Τροφοδοσία R / S / TΤριφασική τροφοδοσία 400 V μέσω της κατάλληλης προστασίας· επιλέξτε την τροφοδοσία του A500 σύμφωνα με το διάγραμμα.
1–2 LAMPΈξοδος για φάρο 230 V AC, μέγ. 40 W· χωρίς πολικότητα +/−.
3–4–5 MOTORΑγωγοί κινητήρα U–V–W· δεν πρόκειται για θετικό και αρνητικό πόλο DC.
6–7 PEΠροστατευτική γείωση του πίνακα ελέγχου και του κινητήρα.
8–9 PHOTOTEST24 V AC για τους πομπούς των φωτοκυττάρων που υποβάλλονται σε δοκιμή, μέγ. 200 mA· χωρίς πολικότητα +/−.
10 / 11 / 12FCA άνοιγμα / κοινός ακροδέκτης / FCC κλείσιμο.
13–14 εξαρτήματα24 V AC, μέγ. 200 mA· χωρίς φωτοέλεγχο, οι οδηγίες επιτρέπουν έως 400 mA.
15 COMMONΚοινός ακροδέκτης των εισόδων ελέγχου και ασφαλείας.
16 SCAΕνδεικτική λυχνία ανοιχτής πύλης μεταξύ 15–16: 24 V AC, μέγ. 2 W.
17 ALT / STOPΕίσοδος ασφαλείας NC για διακοπή, σε σχέση με τον ακροδέκτη 15.
18 PHOTOΕπαφή NC φωτοκυττάρου σε σχέση με τον ακροδέκτη 15, για τυπική σύνδεση χωρίς φωτοέλεγχο.
19 P.P.Επαφή NO για βηματική λειτουργία σε σχέση με τον ακροδέκτη 15: άνοιγμα – stop – κλείσιμο – stop.
20 AP / 21 CHNO άνοιγμα / κλείσιμο σε σχέση με τον ακροδέκτη 15.
41–42Έξοδος ελεύθερη δυναμικού του δεύτερου ραδιοφωνικού καναλιού, εφόσον έχει εγκατασταθεί δέκτης.
43–44 κεραίαΟμοαξονικό καλώδιο σύμφωνα με το διάγραμμα: η θωράκιση στον ακροδέκτη 43, ο κεντρικός αγωγός στον ακροδέκτη 44.
RADIO / PIUΠαλαιότερος σύνδεσμος ραδιοφωνικού δέκτη / υποδοχή κάρτας επέκτασης PIU.

NC σημαίνει επαφή κλειστή σε ηρεμία, ενώ NO σημαίνει επαφή ανοιχτή σε ηρεμία. Πολλές επαφές NC με την ίδια λειτουργία συνδέονται σε σειρά, ενώ οι επαφές ελέγχου NO συνδέονται παράλληλα. Οι είσοδοι NO που δεν χρησιμοποιούνται παραμένουν ασύνδετες. Τα στοιχεία προστασίας που απαιτούνται για την ασφαλή λειτουργία δεν πρέπει να παρακάμπτονται με γεφύρωση.

Φωτοκύτταρα και φωτοέλεγχος A500

Αρχικά NICE BF μπορούν, κατά την ανακαίνιση της εγκατάστασης, να αντικατασταθούν με φωτοκύτταρα με ρελέ NICE EPM. Τα EPM και EPMB δεν έχουν την ίδια συνδεσμολογία: Το A500 δεν διαθέτει BlueBUS. Για αυτή την πλακέτα, επιλέξτε φωτοκύτταρα με κατάλληλη τροφοδοσία και επαφή NC ελεύθερη δυναμικού.

Επιλέξτε την εμβέλεια των φωτοκυττάρων ανάλογα με το πλάτος της διόδου. Το EPM έχει ωφέλιμη εμβέλεια 15 m· ο κατασκευαστής αναφέρει μέγιστη εμβέλεια 30 m. Για απόσταση TX–RX άνω των 10 m, ο τεχνικός πρέπει να ρυθμίσει τη γέφυρα +10m στον δέκτη RX σύμφωνα με τις οδηγίες του EPM. Η ομίχλη, η βροχή και η σκόνη μπορούν να μειώσουν την εμβέλεια κατά 50%, επομένως η μέγιστη τιμή των 30 m δεν εγγυάται αξιόπιστη κάλυψη διόδου ίδιου πλάτους. Για το συγκεκριμένο σημείο, επιλέξτε κατάλληλο μοντέλο και ελέγξτε τη λειτουργία του.

Σύνδεση EPMA500
Τροφοδοσία χωρίς φωτοέλεγχοΑκροδέκτες 1–2 τόσο του TX όσο και του RX → έξοδος 13–14 (24 V AC). Στο AC δεν υπάρχει πολικότητα +/−.
Επαφή ασφαλείας χωρίς φωτοέλεγχοRX 4 COM → A500 15 COMMON· RX 5 NC → A500 18 PHOTO. Το RX 3 NO δεν χρησιμοποιείται για τη λειτουργία ασφαλείας.
ΦωτοέλεγχοςΤροφοδοτήστε το TX από τους ακροδέκτες 8–9 και το RX από τους 13–14· η γεφύρωση των επαφών και των αχρησιμοποίητων εισόδων PHOTO πρέπει να γίνει σύμφωνα με το αρχικό διάγραμμα παρακάτω. Ενεργοποιήστε το DIP 7.
Πολλά ζεύγηΓια την ίδια λειτουργία ασφαλείας, μπορούν να συνδεθούν σε σειρά κατάλληλες επαφές NC. Η κάρτα PIU προσθέτει ξεχωριστή λειτουργία PHOTO2, για παράδειγμα για προστασία κατά το άνοιγμα.

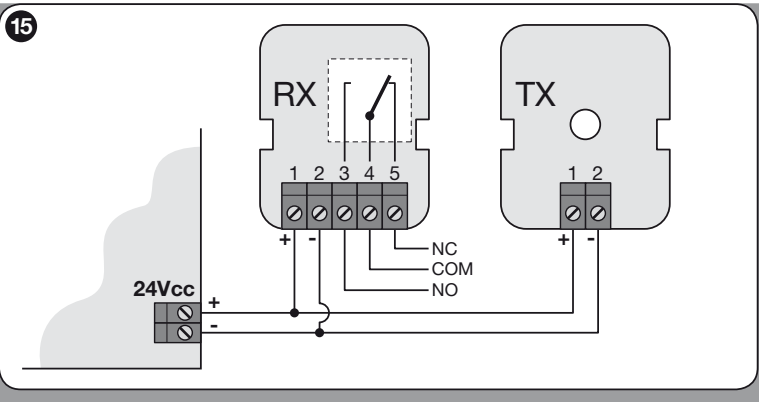

NICE EPM – τροφοδοσία 1–2, NO 3, COM 4 και NC 5· σε DC, 1 + και 2 −

Η λεπτομέρεια του EPM δείχνει την τροφοδοσία 24 V DC: 1 θετικό, 2 αρνητικό. Ωστόσο, η A500 τροφοδοτεί αυτό το ζεύγος με 24 V AC, χωρίς πολικότητα +/−, σύμφωνα με τον παραπάνω πίνακα. Οι αριθμοί των επαφών του ρελέ 3 NO / 4 COM / 5 NC παραμένουν ίδιοι.

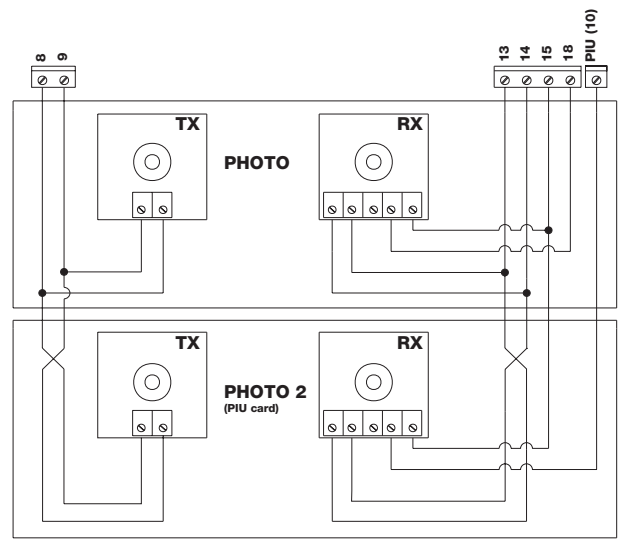

A500 – φωτοέλεγχος PHOTO και προαιρετικό PHOTO2 στην κάρτα PIU

Το PHOTO2 στο διάγραμμα απαιτεί την κάρτα NICE PIU. Όταν είναι ενεργοποιημένος ο φωτοέλεγχος, η αχρησιμοποίητη είσοδος PHOTO συνδέεται, σύμφωνα με τις οδηγίες, στην έξοδο φωτοελέγχου 9, όχι όπως στο διάγραμμα χωρίς έλεγχο. Για πολλά ζεύγη EPM, αντιμετωπίστε τις αμοιβαίες παρεμβολές σύμφωνα με τις οδηγίες τους· ο συγχρονισμός απαιτεί τροφοδοσία AC, ρύθμιση του SYNC στο TX και αντίστροφη σύνδεση των καλωδίων τροφοδοσίας ενός ζεύγους. Μετά την εγκατάσταση, δοκιμάστε κάθε ζεύγος ξεχωριστά.

Πρώτη εκκίνηση και έλεγχος κατεύθυνσης

  1. Μετακινήστε χειροκίνητα την πύλη περίπου στο μέσο της διαδρομής, ασφαλίστε τον μειωτήρα και ελέγξτε τη θυρίδα και τον μικροδιακόπτη ασφαλείας. Για τις πρώτες δοκιμές, επιλέξτε λειτουργία με παρουσία χειριστή και απενεργοποιημένες τις πρόσθετες λειτουργίες.
  2. Μετά την ενεργοποίηση, η λυχνία LED OK πρέπει να αναβοσβήνει τακτικά. Όταν το κύκλωμα ασφαλείας είναι κλειστό, οι λυχνίες LED STOP και PHOTO είναι αναμμένες· εκτός των τερματικών θέσεων, είναι επίσης αναμμένες οι FCA και FCC. Οι είσοδοι ελέγχου NO δεν είναι αναμμένες όταν δεν υπάρχει εντολή.
  3. Ενεργοποιήστε για λίγο την είσοδο AP / OPEN στον ακροδέκτη 20. Η πύλη πρέπει να ανοίγει. Αν κινείται προς την αντίθετη κατεύθυνση, διακόψτε αμέσως την τροφοδοσία· σύμφωνα με τις οδηγίες του κινητήρα, ο τεχνικός θα αντιστρέψει τα καλώδια του κινητήρα στους ακροδέκτες 3 και 4 και θα επαναλάβει τη δοκιμή.
  4. Πριν ανοίξει πλήρως, βεβαιωθείτε ότι ο τερματικός διακόπτης ανοίγματος σταματά την κίνηση. Αν ενεργοποιείται ο λάθος τερματικός διακόπτης, διακόψτε την τροφοδοσία και ελέγξτε την αντιστοίχιση FCA/FCC· οι οδηγίες προβλέπουν αντιστροφή των 10 και 12.
  5. Δοκιμάστε το πλήρες άνοιγμα και κλείσιμο, τη ρύθμιση των στηριγμάτων, την επιβράδυνση στο τέλος της διαδρομής και όλα τα στοιχεία ασφαλείας. Μόνο τότε ρυθμίστε τον επιθυμητό τρόπο λειτουργίας.

Ρυθμίσεις A500

DIPΛειτουργία
1 OFF / 2 OFFΚίνηση μόνο όσο κρατάτε πατημένο το χειριστήριο – απαιτείται παρουσία χειριστή.
1 ON / 2 OFFΗμιαυτόματη λειτουργία.
1 OFF / 2 ONΑυτόματη λειτουργία με επακόλουθο κλείσιμο.
1 ON / 2 ONΑυτόματη λειτουργία + κλείνει πάντα και μετά την επαναφορά της τροφοδοσίας.
3 ONΛειτουργία πολυκατοικίας· εκτός της χειροκίνητης λειτουργίας.
4 ONΠροειδοποιητική αναλαμπή: 5 s, 2 s στη χειροκίνητη λειτουργία.
5 ONΚλείσιμο 5 s μετά την απελευθέρωση της φωτοκυψέλης· μόνο στην αυτόματη λειτουργία.
6 ONΤο PHOTO ενεργοποιείται και κατά το άνοιγμα.
7 ONΦωτοέλεγχος· απαιτείται αντίστοιχη καλωδίωση.
8 ONΈξυπνη ανίχνευση υπερφόρτωσης.
9 ONΜετά από υπερφόρτωση, σύντομη αντιστροφή για 1,5 s· εκτός της χειροκίνητης λειτουργίας.
10 ONΗλεκτρική πέδηση κατά τη διακοπή, με τροφοδοσία του κινητήρα για 1 s.

ΣτοιχείοΤι ρυθμίζει
TLΧρόνος μίας διαδρομής, περίπου 3–120 s. Για μεγάλη διαδρομή, οι οδηγίες προβλέπουν επέκταση TLM περίπου στα 90–210 s· η τροποποίηση πρέπει να γίνει από τεχνικό, ανάλογα με την ακριβή πλακέτα.
TPΠαύση πριν από το αυτόματο κλείσιμο, περίπου 5–200 s.
FΌριο ενεργοποίησης της προστασίας ανάλογα με την κατανάλωση του κινητήρα. Η ρύθμιση πρέπει να επαληθεύεται με μέτρηση των δυνάμεων, όχι πιέζοντας την πύλη με το χέρι.

Το TL πρέπει να καλύπτει ολόκληρη τη διαδρομή, με περιθώριο περίπου 2–3 s. Μια πύλη μήκους 30 m χρειάζεται περίπου 3 λεπτά για να διανύσει τη διαδρομή προς μία κατεύθυνση στην ονομαστική ταχύτητα, επομένως το βασικό χρονικό εύρος ενδέχεται να μην επαρκεί. Η ανίχνευση υπερφόρτωσης της A500 είναι ανενεργή κατά τα πρώτα 1,5 s κίνησης· συνεπώς, τα μέτρα ασφαλείας και οι δοκιμές είναι απαραίτητα. Η ηλεκτρική πέδηση DIP 10 δεν υποκαθιστά τον έλεγχο του μηχανικού φρένου και της επιβράδυνσης στο τέλος της διαδρομής.

Δέκτης και τηλεχειριστήρια

Η A500 χρησιμοποιεί παλαιότερο βύσμα της οικογένειας FLOXI. Για τον κυλιόμενο κωδικό FloR, χρησιμεύει, για παράδειγμα, ο NICE FLOXI2R. Ο τύπος του δέκτη καθορίζει ποια τηλεχειριστήρια NICE υποστηρίζονται και τη διαδικασία αποθήκευσής τους. Ούτε η επωνυμία NICE ούτε η συχνότητα 433,92 MHz εγγυώνται συμβατό πρωτόκολλο. Ο σταθερός κωδικός FLO και ο κυλιόμενος κωδικός FloR δεν είναι εναλλάξιμοι.

Τοποθετείτε τον δέκτη μόνο όταν η τροφοδοσία είναι απενεργοποιημένη. Το νέο τηλεχειριστήριο αποθηκεύεται στον δέκτη σύμφωνα με την επισήμανσή του· οι διακόπτες DIP της A500 χρησιμεύουν για τις λειτουργίες της πύλης. Αν υπάρχει ήδη δέκτης, ελέγξτε πρώτα τον τύπο και τη μνήμη του. Η μαζική διαγραφή μπορεί να διαγράψει και τα τηλεχειριστήρια άλλων χρηστών.

Εξαρτήματα για TUB3500

ΣτοιχείοΕπιλογή
ΦάροςNICE ELAC για έξοδο 230 V AC 1–2, μέγ. 40 W· το ELDC δεν συνδέεται απευθείας εδώ.
ΦωτοκύτταραNICE EPM με επαφή ρελέ NC· τα αρχικά BF αποτελούν παλαιότερο εξοπλισμό.
ΕπέκτασηNICE PIU προσθέτει PHOTO2, μερικό άνοιγμα και πρόσθετες λειτουργίες. Δεν προορίζεται για το DPRO500.
ΡαδιοεπικοινωνίαNICE FLOXI2R ανάλογα με την κωδικοποίηση που χρησιμοποιείται. Ο σύγχρονος σύνδεσμος SM δεν είναι ίδιος με την παλαιότερη υποδοχή FLOXI.
Οδοντωτή κρεμαγιέρα και ακμές ασφαλείαςΚρεμαγιέρα μονάδας 6, ακμές και μετάδοση του σήματός τους, ανάλογα με την εκάστοτε αυλόπορτα και το σύστημα ελέγχου.

Όταν το TUB3500 δεν λειτουργεί σωστά

ΈνδειξηΈλεγχος
Οι λυχνίες LED δεν ανάβουνΤροφοδοσία, γενικός διακόπτης, προστασία και ασφάλειες. Ο τεχνικός πρέπει να εντοπίσει και να αποκαταστήσει την αιτία ενεργοποίησης της προστασίας πριν από την επανενεργοποίηση.
Το OK αναβοσβήνει τακτικά ανά 1 sΗ λογική ελέγχου είναι ενεργή. Δύο σύντομες αναλαμπές σημαίνουν αλλαγή εισόδου ή διακόπτη.
Το OK αναβοσβήνει ακανόνισταΟ εσωτερικός έλεγχος εντόπισε σφάλμα· ελέγξτε την καλωδίωση και το σύστημα ελέγχου.
Το STOP, το PHOTO ή η είσοδος τερματικού διακόπτη δεν επιτρέπει την κίνησηΕμπόδιο, ευθυγράμμιση φωτοκυττάρων, ανοιχτή θυρίδα, επαφή ή καλώδιο· δεν επιτρέπεται η παράκαμψη του κυκλώματος ασφαλείας.
Δεν ξεκινά κατά τη δοκιμή φωτοκυττάρωνΤροφοδοσία TX 8–9, RX 13–14, συνδεσμολογία επαφών, ρύθμιση DIP 7 και αλληλεπιδράσεις μεταξύ ζευγών.
Ο κινητήρας κινείται προς την αντίθετη κατεύθυνσηΈλεγχος της φοράς περιστροφής του κινητήρα και των FCA/FCC σύμφωνα με την πρώτη εκκίνηση. Οι ρυθμίσεις γίνονται μόνο χωρίς τροφοδοσία.
Σταματά στη μέση της διαδρομήςΧρόνος TL/TLM, τριβή, εμπόδιο, προστασία υπερφόρτωσης ή θερμική προστασία. Αποκαταστήστε πρώτα την αιτία· μην αυξάνετε αυτόματα τη δύναμη F.
Μεγάλη υπερδιαδρομήΡύθμιση των στηριγμάτων και του μηχανικού φρένου· δοκιμάστε και αφού ζεσταθεί.
Δεν λειτουργεί μόνο το τηλεχειριστήριοΜπαταρία πομπού, τύπος και αποθήκευση κωδικού, δέκτης και κεραία.

Ασφάλεια, δοκιμές και συντήρηση

Πριν από την παράδοση, ο τεχνικός δοκιμάζει επανειλημμένα το άνοιγμα, το κλείσιμο, τη διακοπή, τους τερματικούς διακόπτες, όλα τα φωτοκύτταρα, τις ακμές ασφαλείας και τη διακοπή έκτακτης ανάγκης. Ελέγχει την υπερδιαδρομή και την ασφάλεια σε όλη τη διαδρομή· αν η προστασία βασίζεται στον περιορισμό της δύναμης πρόσκρουσης, πραγματοποιεί και την αντίστοιχη μέτρηση. Η ρύθμιση του ποτενσιόμετρου ή η σύνδεση ενός φωτοκυττάρου από μόνη της δεν υποκαθιστά τη δοκιμή ολόκληρης της αυλόπορτας.

Πραγματοποιείτε συντήρηση το αργότερο κάθε 6 μήνες ή μετά από 10 000 κινήσεις, όποιο συμβεί πρώτο. Μία κίνηση είναι ένα άνοιγμα ή ένα κλείσιμο, όχι ένας πλήρης κύκλος ανοίγματος–κλεισίματος. Ελέγχετε τις στερεώσεις, τη διάβρωση, τη φθορά του πινιόν και της κρεμαγιέρας, τα κινούμενα μέρη της αυλόπορτας, το μηχανικό φρένο, την ανίχνευση υπερφόρτωσης και τα στοιχεία ασφαλείας.

Με την τροφοδοσία απενεργοποιημένη, ο χρήστης μπορεί να απομακρύνει φύλλα και πέτρες από τη διαδρομή και να καθαρίσει απαλά τις προσβάσιμες επιφάνειες και τα οπτικά μέρη των φωτοκυττάρων με ένα ελαφρώς υγρό πανί. Σε περίπτωση ασυνήθιστου θορύβου, τιναγμάτων ή βλάβης, θέστε την αυλόπορτα εκτός λειτουργίας και επικοινωνήστε με το σέρβις. Μην παρακάμπτετε τις εισόδους ασφαλείας. Κρατάτε τα τηλεχειριστήρια μακριά από παιδιά και εισέρχεστε στη δίοδο μόνο αφού η αυλόπορτα ανοίξει πλήρως και σταματήσει. Η ανοιχτή ενσωματωμένη πεζόπορτα στο φύλλο πρέπει να μπλοκάρει τον κινητήρα.

Τεχνικά χαρακτηριστικά TUB3500

ΜοντέλοNICE TUB3500
Μονάδα ελέγχουMindy A500
Τροφοδοσία3~ 400 V AC ±10 %, 50 Hz
Μέγ. ισχύς εισόδου550 W
Ονομαστική ροπή190 Nm
Μέγιστη ροπή418 Nm
Ταχύτητα στην ονομαστική ροπή0,167 m/s (περίπου 10 m/min)
Μέγ. βάρος / μήκος αυλόπορτας3 500 kg / 30 m· η καταλληλότητα εξαρτάται από τις συνθήκες λειτουργίας
Αριθμός κύκλωνΣύμφωνα με τον πίνακα μηκών· μέγ. 200 κύκλοι/ημέρα
ΠινιόνZ = 18· module 6· βήμα δοντιών 18,8 mm
Βαθμός προστασίαςIP44
Κλάση μόνωσηςI· απαιτείται προστατευτική γείωση
Θερμοκρασία λειτουργίας−20 έως +50 °C
Διαστάσεις εγκατάστασηςΣχέδιο σε mm: ύψος 580, πλάτος 480, βάθος σώματος 230, έως το πινιόν 305
Βάρος60 kg

Οι τεχνικές τιμές ισχύουν για θερμοκρασία περιβάλλοντος 20 °C ±5 °C. Για την επιλογή ανταλλακτικών και συστήματος ελέγχου, αναφέρετε το ακριβές μοντέλο και την έκδοση που αναγράφονται στην πινακίδα.
