NICE BF – φωτοκύτταρα με κλασική συνδεσμολογία (1 ζεύγος)
Τοπ| Διαθεσιμότητα προϊόντος: | αντικαταστάθηκε | Το προϊόν δεν κατασκευάζεται πλέον, ευτυχώς όμως αντικαταστάθηκε από ένα νεότερο μοντέλο. |
|---|
Περιγραφή του προϊόντος NICE BF – φωτοκύτταρα με κλασική συνδεσμολογία (1 ζεύγος)
Διαθέσιμο ανταλλακτικό!
Τα φωτοκύτταρα με κλασική συνδεσμολογία NICE BF έχουν αντικατασταθεί από νεότερο μοντέλο NICE EPM.
Εξωτερικές φωτοκύτταρα ασφαλείας NICE BF τοποθετούνται αντικριστά, στο πλάτος διέλευσης της αυλόπορτας ή σε οποιοδήποτε σημείο όπου υπάρχει κίνδυνος να χτυπήσει η πόρτα σε εμπόδιο. Δημιουργούν μια υπέρυθρη δέσμη, η διακοπή της οποίας στέλνει σήμα στην πόρτα για να σταματήσει την κίνησή της.
Αποτελούνται από δύο συγχρονισμένα εξαρτήματα: τον πομπό TX και τον δέκτη RX.

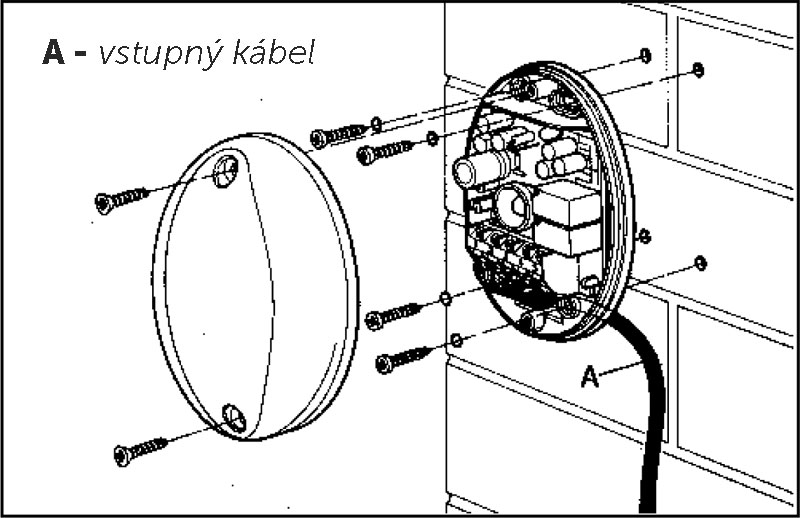

Τοποθετούνται σε τοίχο, τοιχίο, κολόνα ή οποιαδήποτε άλλη επιφάνεια (επιφανειακή τοποθέτηση), στο ίδιο ύψος και αντικριστά, με τους άξονές τους ευθυγραμμισμένους. Δεν απαιτείται ακριβές κεντράρισμα· η ευθυγράμμιση ελέγχεται εύκολα με τη λυχνία LED στον δέκτη RX. Το σώμα των φωτοκυττάρων είναι κατασκευασμένο από ανθεκτικό πολυανθρακικό υψηλής αντοχής. Είναι ανθεκτικά στις παρεμβολές από την ηλιακή ακτινοβολία και στους κραδασμούς.
Σε περίπτωση ζημιάς στα καλύμματα των φωτοκυττάρων, μπορείτε να αγοράσετε ανταλλακτικό ζεύγος καλυμμάτων.
Εμβέλεια φωτοκυττάρων NICE BF
Για να αποφευχθούν προβλήματα από ανακλάσεις σε κοντινά αντικείμενα, διατίθενται δύο επιλογές εμβέλειας της υπέρυθρης δέσμης:
- 15 m (στάνταρ)

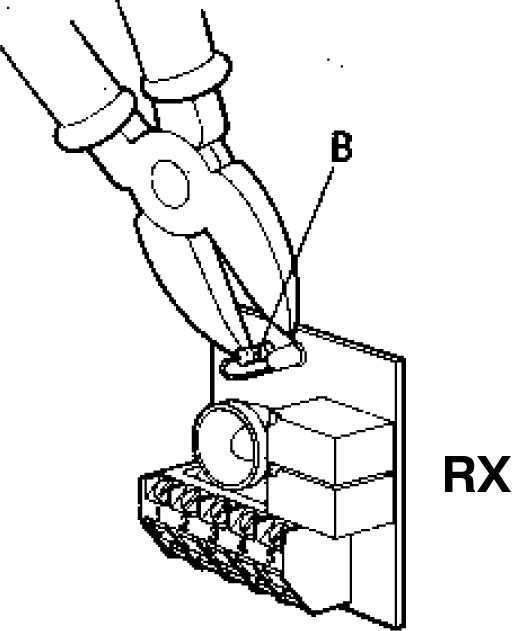

- 30 m (απαιτείται διακοπή της σύνδεσης "B" στον δέκτη RX), βλ.:
Σημείωση: Η εμβέλεια των φωτοκυττάρων ενδέχεται να μειωθεί κατά 50% σε δυσμενείς καιρικές συνθήκες (ομίχλη, βροχή, σκόνη κ.λπ.).
Σύγχρονη σύνδεση δύο ζευγών φωτοκυττάρων NICE BF

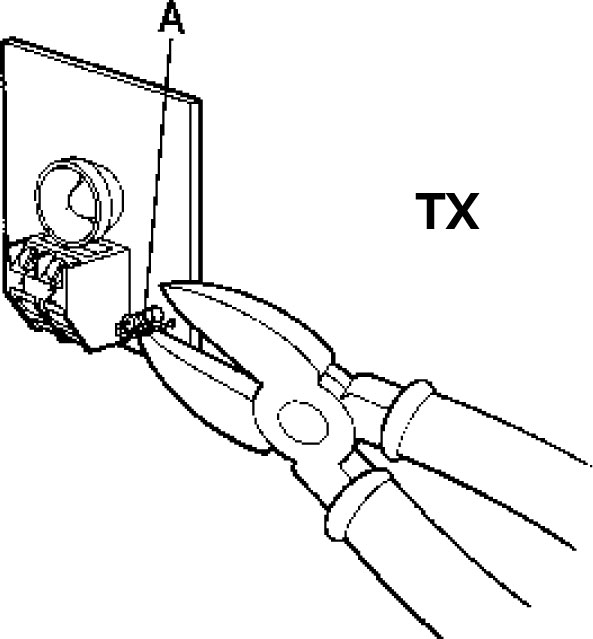

Τα φωτοκύτταρα NICE BF επιτρέπουν την τοποθέτηση δύο ζευγών πολύ κοντά μεταξύ τους, χωρίς παρεμβολές. Για αυτή τη σύνδεση, διακόψτε τη σύνδεση "A" στον πομπό TX, βλ.:

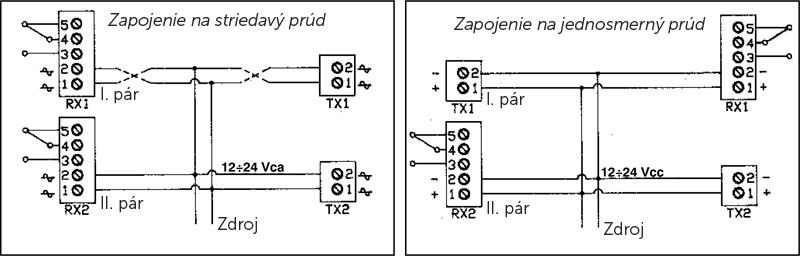

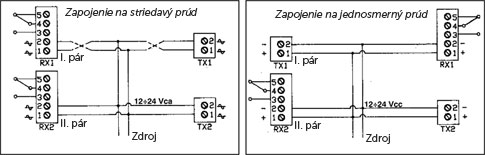

Στη συνέχεια, προχωρήστε ανάλογα με τον τύπο τροφοδοσίας:
| Σύνδεση σε εναλλασσόμενο ρεύμα | Σύνδεση σε συνεχές ρεύμα |
|---|---|
|
Συνδέστε και τα δύο ζεύγη σε εναλλασσόμενο ρεύμα, αντιστρέφοντας την πολικότητα μεταξύ του πρώτου και του δεύτερου ζεύγους. |
Για σύνδεση σε συνεχές ρεύμα, συνδέστε αντίστροφα τους δέκτες RX και τους πομπούς TX σε κάθε ζεύγος. |
Έλεγχος λειτουργίας της ΣΥΝΔΕΣΗΣ ΦΩΤΟΚΥΤΤΑΡΩΝ NICE BF
1. Διακόψτε αρκετές φορές την υπέρυθρη δέσμη των εγκατεστημένων φωτοκυττάρων NICE BF, για να βεβαιωθείτε ότι το ρελέ ενεργοποιείται και ότι ανάβει η λυχνία LED στον δέκτη RX:
Η λυχνία είναι αναμμένη: τα φωτοκύτταρα δεν είναι ευθυγραμμισμένα· ευθυγραμμίστε τα στον ίδιο άξονα
Η λυχνία είναι σβηστή: τα φωτοκύτταρα είναι σωστά ευθυγραμμισμένα
2. Τοποθετήστε το κάλυμμα και ελέγξτε ότι τα φωτοκύτταρα εξακολουθούν να λειτουργούν και με τοποθετημένο το φίλτρο εξασθένησης.
3. Αφαιρέστε το φίλτρο εξασθένησης
Τεχνικά χαρακτηριστικά φωτοκυττάρων NICE BF
| Εμβέλεια: |
|
|---|---|
| Τροφοδοσία: | 12–24 DC/AC |
| Μήκος κύματος: | 880 Nm |
| Συχνότητα υπέρυθρης δέσμης: | 540 Hz |
| Ρεύμα εισόδου: |
|
| Θερμοκρασία λειτουργίας: | -20°C έως 70°C |
| Έξοδος ρελέ: | 1A max 24V |
| Διαστάσεις | 54×84×27 mm (π×β×υ) |
Σύνδεση φωτοκυττάρων NICE BF με τον μηχανισμό κίνησης NICE Road 400

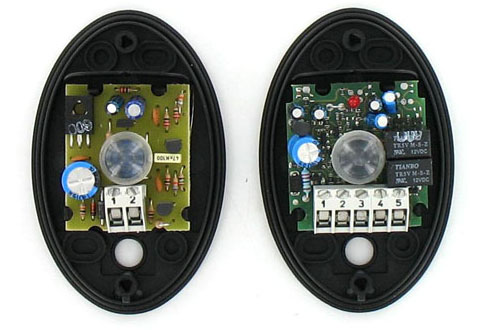

Εσωτερικό φωτοκυττάρων NICE BF για μηχανισμό κίνησης αυλόπορτας
