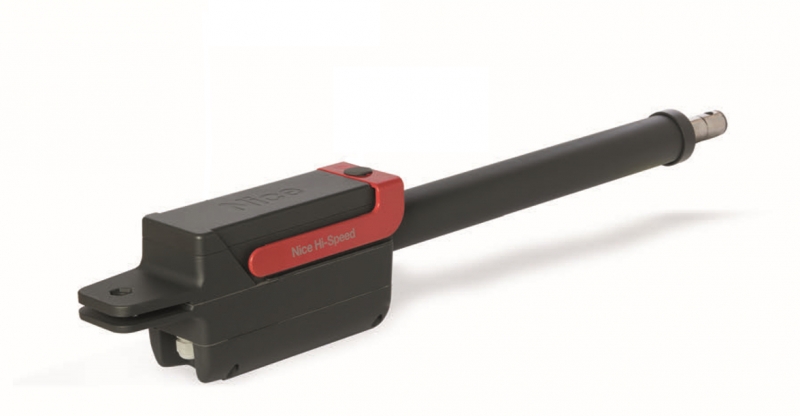

NICE TITAN TTN3724HS - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 3,7 m/450 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
335,32 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος NICE TITAN TTN3724HS - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 3,7 m/450 kg
Προσοχή!
Για τον μηχανισμό ανοιγόμενης αυλόπορτας NICE Titan TTN3724HS με μονάδα ελέγχου έκδοσης R30 (MC824HR30) για τη σύνδεση της εφεδρικής τροφοδοσίας PS124 ή PS324 πρέπει να χρησιμοποιηθεί προσαρμογέας καλωδίου CABLA11.
Το NICE TITAN TTN3724HS είναι ένας αυτόνομος, γρήγορος γραμμικός μηχανισμός κίνησης για ένα φύλλο πύλης. Ο κινητήρας διαθέτει 24 V DC και μαγνητικό κωδικοποιητή· δεν περιλαμβάνει μονάδα ελέγχου. Συνδέεται στη μονάδα NICE MC824HR30. Για δίφυλλη πύλη απαιτούνται δύο κινητήρες και μία κεντρική μονάδα, σωστά συνδεδεμένη.
Πρόκειται για μη αναστρέψιμος μηχανισμός κίνησης με εύχρηστη απασφάλιση με κλειδί στο επάνω μέρος. Το άνοιγμα στις 90° διαρκεί ενδεικτικά περίπου 12 δευτερόλεπτα σε τυπική εγκατάσταση, χωρίς να υπολογίζονται η εκκίνηση και η επιβράδυνση· ο πραγματικός χρόνος εξαρτάται από τις διαστάσεις εγκατάστασης, τη ρύθμιση και το φορτίο. Τα όρια των 3,7 m και των 450 kg αξιολογούνται από κοινού σύμφωνα με το διάγραμμα χρήσης.
Μονάδα ελέγχου και συμβατά παρελκόμενα
Ο μαγνητικός κωδικοποιητής βοηθά τη μονάδα ελέγχου να παρακολουθεί τη θέση του φύλλου και να ανιχνεύει εμπόδια. Η αυτόματη εκμάθηση θέσεων, η επιβράδυνση και στις δύο κατευθύνσεις, ο χειρισμός με τρία κουμπιά και η ρύθμιση της δύναμης παρέχονται από τη MC824HR30 με πλακέτα MCA1R30. Η μονάδα ελέγχου χρησιμοποιεί διπλή τεχνολογία ανίχνευσης εμποδίων. Η ασφάλεια πρέπει να ελεγχθεί σε ολόκληρη την πύλη.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ελέγχει έναν ή δύο κινητήρες TTN3724HS και τους μαγνητικούς κωδικοποιητές τους. | |
| Φωτοκύτταρα | Προστασία της διόδου διέλευσης. Το BlueBUS είναι σύνδεση παρελκομένων στη μονάδα ελέγχου, όχι καλώδιο τροφοδοσίας του κινητήρα. | |
| Προειδοποιητικός φάρος | Ένδειξη κίνησης από την έξοδο FLASH. | |
| Δέκτης και τηλεχειριστήριο | Κουμπωτός δέκτης στη μονάδα ελέγχου και συμβατός πομπός· δεν περιλαμβάνονται στον αυτόνομο κινητήρα. | |
| Ηλεκτρική κλειδαριά | Πρόσθετη ασφάλιση του φύλλου, ανάλογα με τον μηχανισμό της πύλης· κάθετη ή οριζόντια έκδοση. |
|
| Εφεδρική τροφοδοσία | Λειτουργία σε περίπτωση διακοπής ρεύματος· επιλέξτε ανάλογα με τον σύνδεσμο και την έκδοση της μονάδας ελέγχου. | |
| Ηλιακό σύστημα | Εναλλακτική τροφοδοσία, κατόπιν αξιολόγησης της κατανάλωσης, του αριθμού κύκλων και των συνθηκών ηλιοφάνειας. |
Για το TTN3724HS χρησιμοποιήστε την MC824H, η οποία προορίζεται για τον κωδικοποιητή του. Η MC824L ή μια μονάδα ελέγχου για διαφορετικό τύπο κωδικοποιητή δεν υποκαθιστούν αυτήν τη μονάδα ελέγχου.
Κιτ για μονόφυλλη ή δίφυλλη πύλη

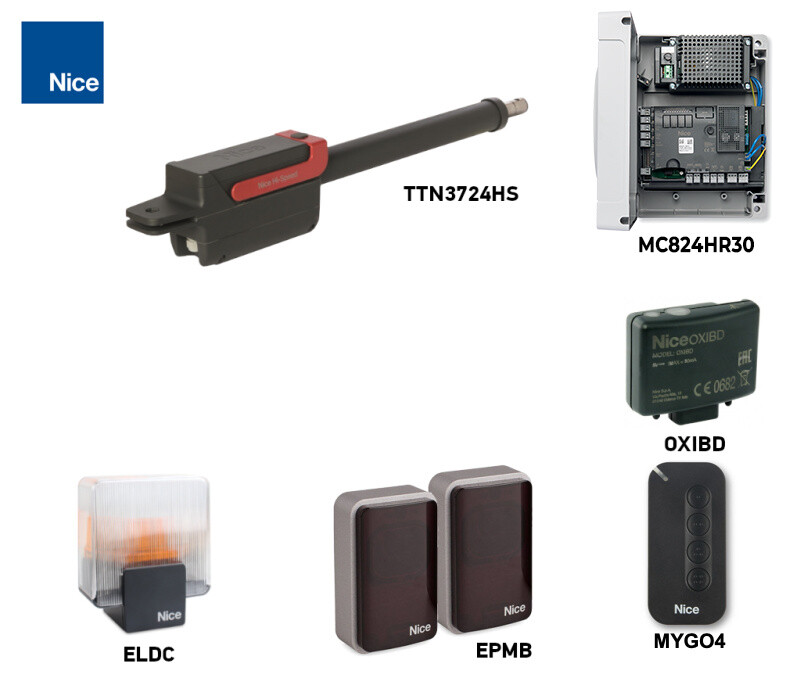

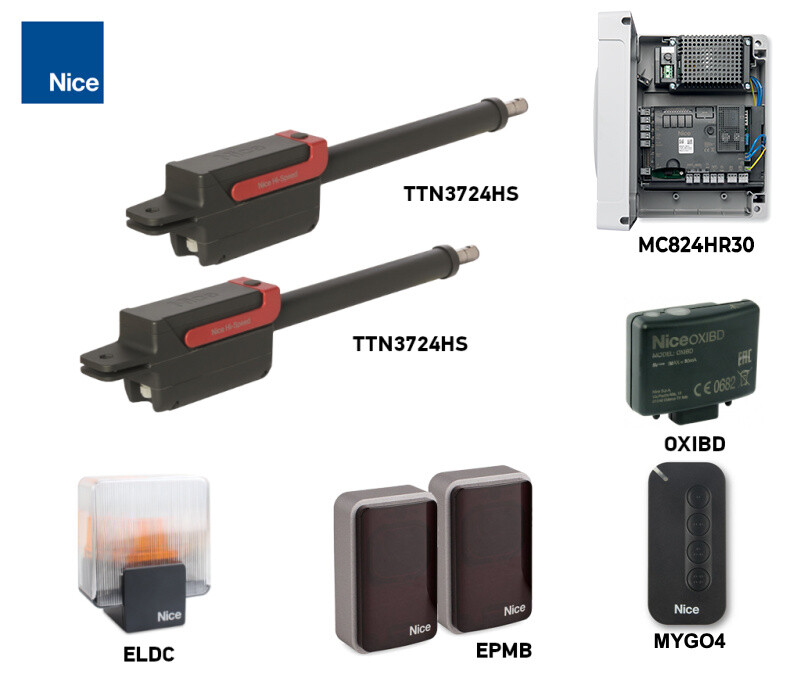

Όλα τα αναφερόμενα κιτ TITAN περιλαμβάνουν την MC824HR30, τον δέκτη OXIBD και το τηλεχειριστήριο MYGO4. Οι εκδόσεις με φωτοκύτταρα περιλαμβάνουν επιπλέον EPMB· οι εκδόσεις με παρελκόμενα περιλαμβάνουν επίσης τον προειδοποιητικό φάρο ELDC. Τα όρια ισχύουν πάντοτε για ένα φύλλο και έναν κινητήρα.
| Ένα φύλλο | Αυτόνομος κινητήρας | Δύο φύλλα |
|---|---|---|
| Βασικό κιτ Με φωτοκύτταρα Με παρελκόμενα  Ένας κινητήρας + μονάδα ελέγχου. | TITAN TTN3724HS Αυτό το προϊόν. Χωρίς κεντρική μονάδα, φωτοκύτταρα και τηλεχειρισμό. | Βασικό σετ Με φωτοκύτταρα Με εξαρτήματα  Δύο μοτέρ + μία κεντρική μονάδα. |
Τι περιλαμβάνει η μεμονωμένη μονάδα κίνησης
Η συσκευασία περιλαμβάνει ένα μοτέρ TTN3724HS, ένα μπροστινό και ένα πίσω βραχίονα στήριξης και κλειδιά απασφάλισης. Η μονάδα ελέγχου, ο δέκτης, τα τηλεχειριστήρια, τα φωτοκύτταρα, η προειδοποιητική λυχνία και η εφεδρική μπαταρία επιλέγονται ξεχωριστά ή περιλαμβάνονται στο αντίστοιχο σετ. Η στερέωση σε φέρον υπόστρωμα πρέπει να είναι κατάλληλη για τη συγκεκριμένη αυλόπορτα.
Μήκος, βάρος και καταλληλότητα φύλλου
Για την επιλογή μοτέρ πρέπει να γνωρίζετε το μήκος και το βάρος του φύλλου, την αντίσταση στην κίνηση, τη θέση των μεντεσέδων και την επίδραση του ανέμου. Το φύλλο πρέπει να είναι στιβαρό, σωστά αναρτημένο και να κινείται ομαλά με το χέρι σε όλη τη διαδρομή.

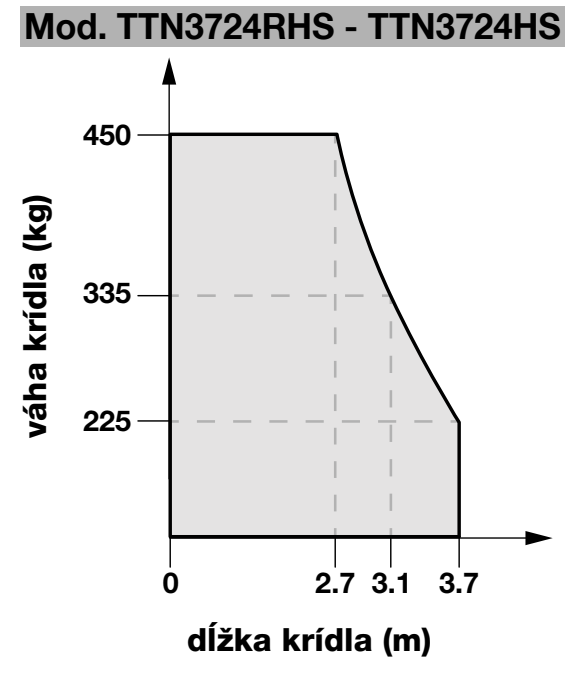

| Μήκος ενός φύλλου | Βάρος σύμφωνα με το διάγραμμα |
|---|---|
| Έως 2,7 m | Έως 450 kg |
| 3,1 m | Περίπου 335 kg |
| 3,7 m | Έως 225 kg |
Μεταξύ των αναφερόμενων σημείων, ισχύει η καμπύλη του διαγράμματος. Επομένως, το μοτέρ δεν προορίζεται για φύλλο μήκους 3,7 m και βάρους 450 kg. Η συμπαγής επένδυση, ο άνεμος ή η αυξημένη αντίσταση στην κίνηση μπορεί να απαιτούν διαφορετική διάταξη, ακόμη και με μικρότερο βάρος.
Τοποθέτηση μοτέρ και στερέωση βραχιόνων
Αναθέστε την εγκατάσταση, τη σύνδεση και τη θέση σε λειτουργία σε εξειδικευμένο τεχνικό εγκατάστασης. Πριν από την εργασία, αποσυνδέστε όλες τις πηγές τροφοδοσίας, συμπεριλαμβανομένης της μπαταρίας. Το μοτέρ και ο μπροστινός βραχίονας δεν πρέπει να στηρίζονται σε αδύναμη επένδυση της αυλόπορτας· η αγκύρωση πρέπει να μεταφέρει τις δυνάμεις στον φέροντα σκελετό.

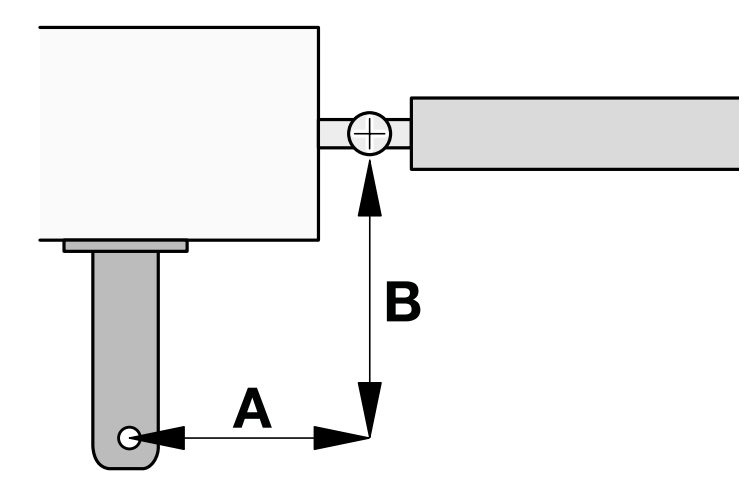

Διαστάσεις A/B, ελεύθερος χώρος και στοπ
| Προϋπόθεση | Τι πρέπει να τηρηθεί |
|---|---|
| Γεωμετρία για άνοιγμα 110° | Για το TTN3724HS αναφέρονται A = 180 mm και B = 180 mm. Τα A/B είναι διαστάσεις σύμφωνα με το σχέδιο, όχι διαστάσεις της διατομής του στύλου. |
| Στερέωση | Στερεώστε τον πίσω βραχίονα σε σταθερό υπόστρωμα και τον μπροστινό στον φέροντα σκελετό του φύλλου. Το μοτέρ πρέπει να είναι οριζοντιωμένο και οι πείροι να περιστρέφονται ελεύθερα. |
| Διαδρομή | 510 mm· μήκος εγκατάστασης L από 860 έως 1 370 mm, ανάλογα με τη θέση του εμβόλου. Ελέγξτε ολόκληρη την κίνηση, ώστε η γεωμετρία να μην εξαναγκάζει το μοτέρ πέρα από τη διαδρομή του. |
| Ύψος σε χαμηλή εγκατάσταση | Τουλάχιστον 110 mm πάνω από το έδαφος. Διατηρήστε χώρο για πρόσβαση, απασφάλιση και προστασία από νερό ή ρύπους. |
| Στοπ | Σταθερός μηχανικός περιορισμός της αυλόπορτας στην ανοιχτή και στην κλειστή θέση. Η εκμάθηση των θέσεων δεν υποκαθιστά τη σωστή μηχανική εγκατάσταση και τα ανθεκτικά στοπ. |
| Ελεύθερος χώρος | Ελέγξτε τη διαδρομή ολόκληρου του μοτέρ και του φύλλου, τη δυνατότητα ανοίγματος του καλύμματος και την πρόσβαση στο κλειδί απασφάλισης. |
Διαδικασία τοποθέτησης των βραχιόνων

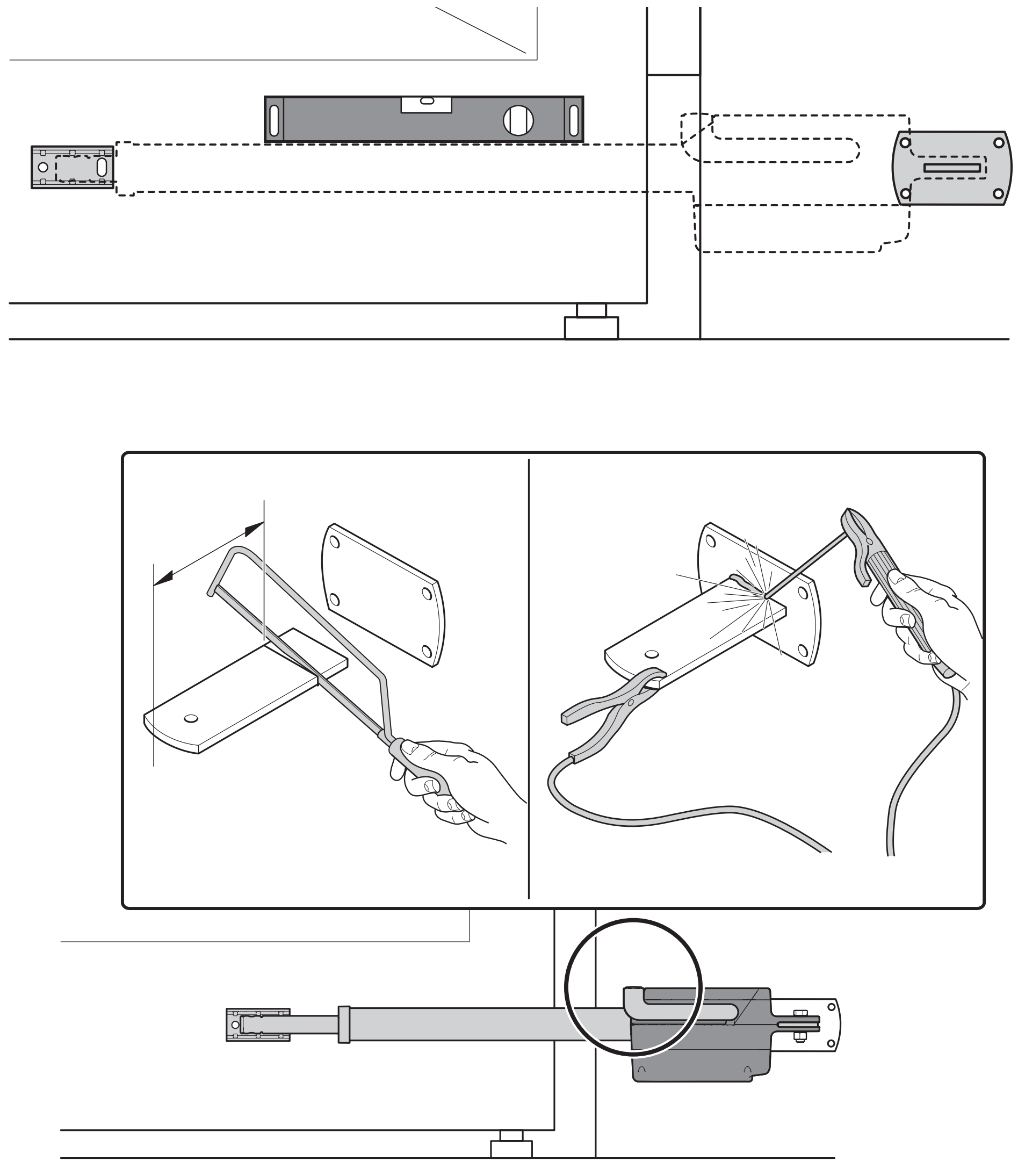

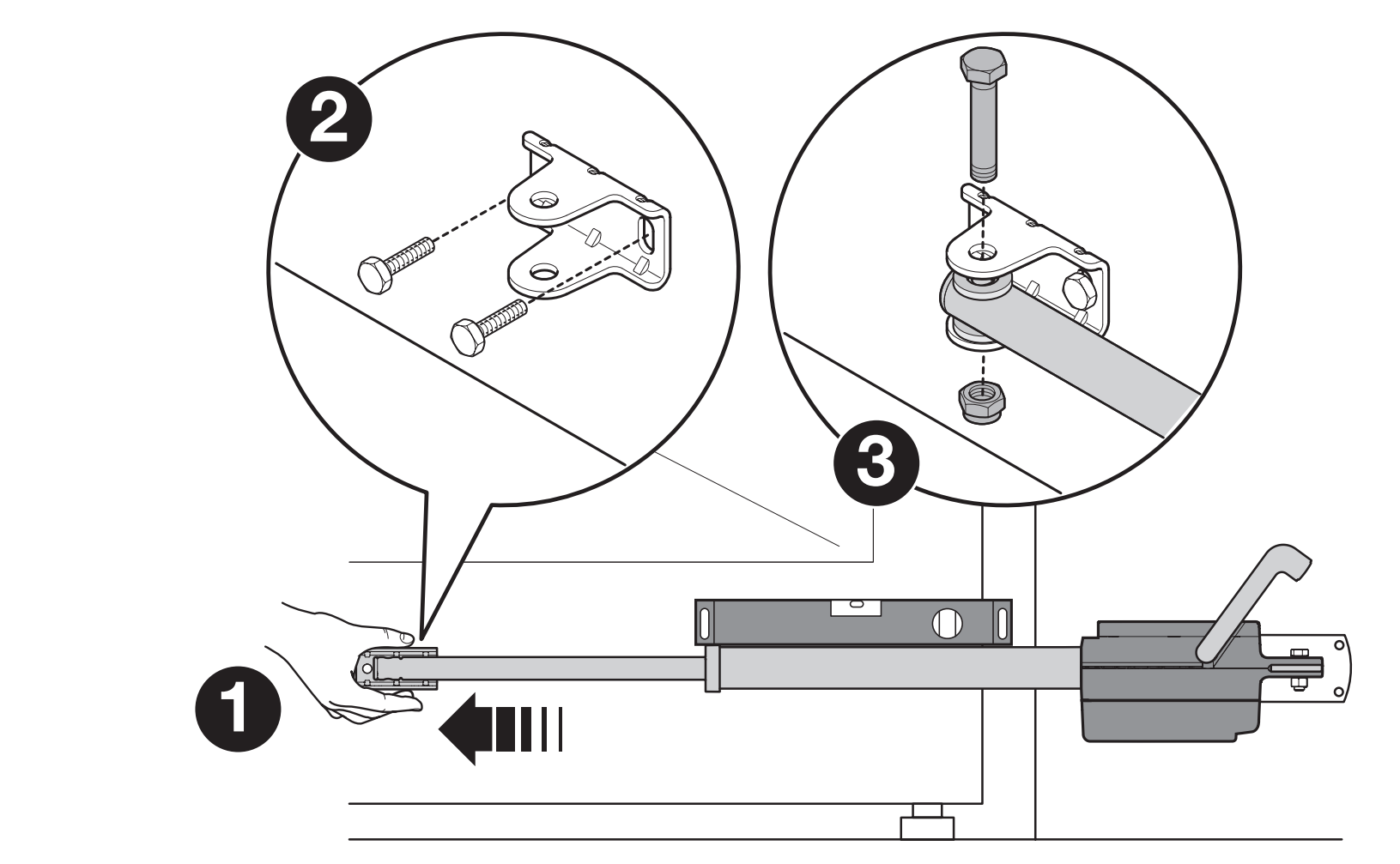

- Προσδιορίστε τις θέσεις του μπροστινού και του πίσω βραχίονα σύμφωνα με τη γεωμετρία και το επιθυμητό άνοιγμα. Στερεώστε τον πίσω βραχίονα, ελέγξτε την οριζοντίωσή του και αναρτήστε σε αυτόν το μοτέρ.
- Απασφαλίστε το μοτέρ με το κλειδί. Εκτείνετε πλήρως το έμβολο και τοποθετήστε προσωρινά τον μπροστινό βραχίονα στο φύλλο σύμφωνα με το σχέδιο εγκατάστασης.
- Ευθυγραμμίστε το μοτέρ, συνδέστε το έμβολο στον μπροστινό βραχίονα και ασφαλίστε τον πείρο. Μετακινήστε χειροκίνητα το φύλλο σε όλη τη διαδρομή και ελέγξτε ότι φτάνει στο στοπ ανοίγματος χωρίς να σκαλώνει.
- Αποσυνδέστε το έμβολο από τον μπροστινό βραχίονα, στερεώστε οριστικά τον βραχίονα και συνδέστε ξανά το μοτέρ. Κατά τη συγκόλληση, το μοτέρ δεν πρέπει να είναι συνδεδεμένο στην τροφοδοσία ούτε να εκτίθεται σε ρεύμα συγκόλλησης ή θερμότητα.
- Ελέγξτε τους πείρους, τις στερεώσεις και ολόκληρη τη χειροκίνητη κίνηση. Πριν από την εκμάθηση, μετακινήστε το φύλλο περίπου στη μέση της διαδρομής και ασφαλίστε το μοτέρ.
Σύνδεση μοτέρ και μαγνητικού κωδικοποιητή
Το μοτέρ λειτουργεί με 24 V DC και δεν συνδέεται απευθείας στα 230 V. Η τροφοδοσία δικτύου συνδέεται στη μονάδα ελέγχου. Στο μοτέρ υπάρχουν δύο ακροδέκτες MOTOR και δύο ENCODER· ο αγωγός προστασίας συνδέεται σε ξεχωριστό ακροδέκτη γείωσης.
| Καλωδίωση | Σύνδεση και μήκος |
|---|---|
| Μοτέρ | 3 × 1,5 mm², έως 10 m: δύο αγωγοί μοτέρ και PE. Το MOTOR συνδέεται στη σχετική έξοδο M1 ή M2 της κεντρικής μονάδας. |
| Κωδικοποιητής | 2 × 1 mm², έως 10 m. Το ENCODER συνδέεται στην αντίστοιχη είσοδο ENC του ίδιου μοτέρ. Δεν απαιτείται τήρηση πολικότητας για το ENC. |
| Κοινό καλώδιο | Η καλωδίωση μοτέρ και κωδικοποιητή μπορεί να αντικατασταθεί από ένα καλώδιο 5 × 1,5 mm² στο αναφερόμενο μήκος. Ο αγωγός προστασίας παραμένει αποκλειστικά για το PE. |
| Ένα φύλλο | Συνδέστε το μοτέρ στο M2 και τον κωδικοποιητή του στην αντίστοιχη είσοδο ENC για το μοτέρ 2. Το M1 παραμένει ελεύθερο. |
| Δύο φύλλα | Τα M1 και M2 πρέπει να έχουν αντιστοιχισμένους σωστά τους κωδικοποιητές και τη σειρά κίνησης, ανάλογα με την επικάλυψη των φύλλων. |
- Με απενεργοποιημένη τροφοδοσία, αφαιρέστε το κάλυμμα του μοτέρ και χαλαρώστε τον στυπιοθλίπτη καλωδίου.

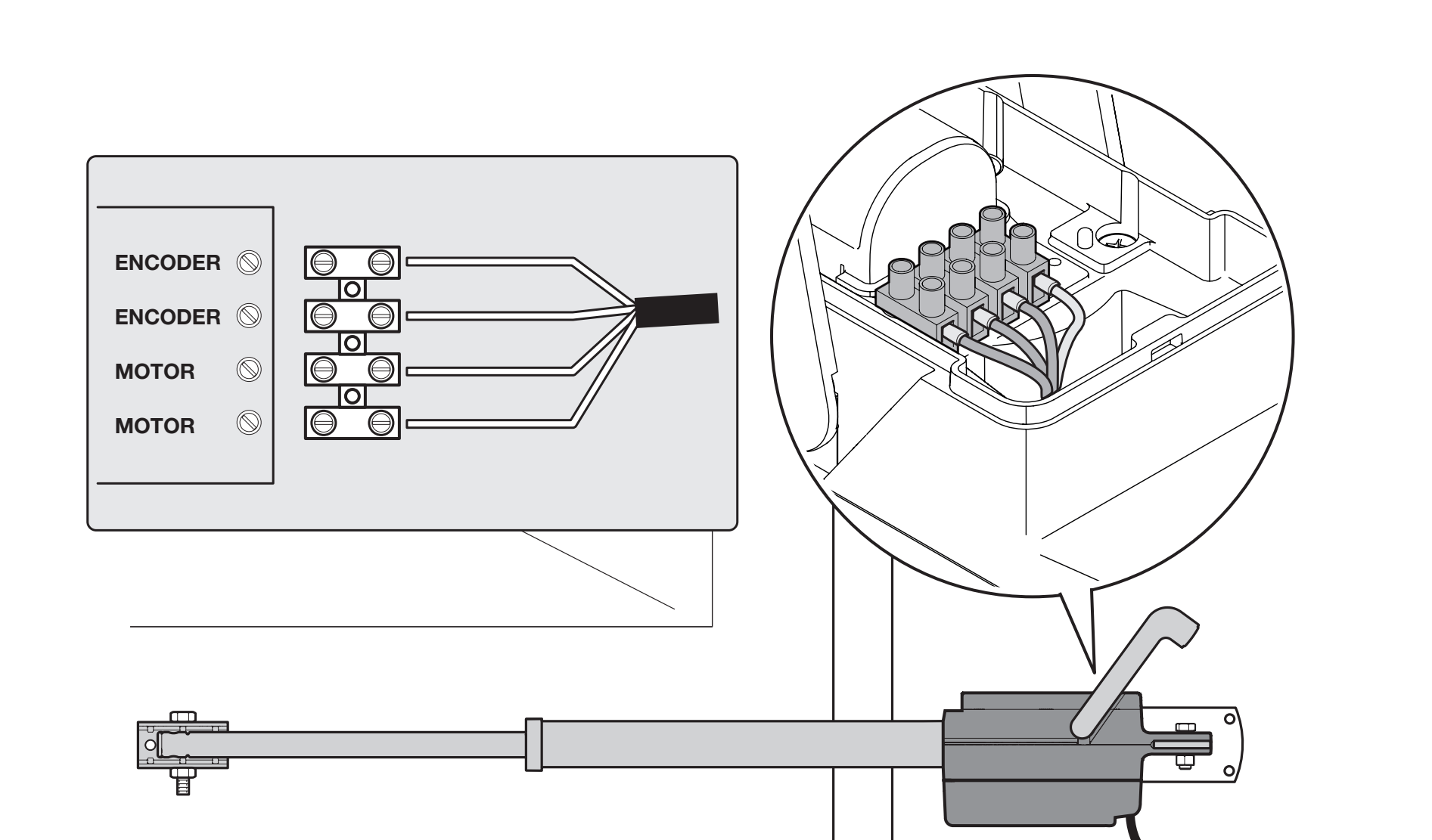

- Περάστε το καλώδιο, συνδέστε τους ακροδέκτες MOTOR και ENCODER σύμφωνα με το σχέδιο και συνδέστε το PE στον ακροδέκτη γείωσης. Μην μπερδεύετε τους αγωγούς του μοτέρ με τους αγωγούς του κωδικοποιητή.
- Σφίξτε τον στυπιοθλίπτη, ελέγξτε την ανακούφιση τάσης και τη στεγανοποίηση και τοποθετήστε ξανά το κάλυμμα. Το καλώδιο πρέπει να έχει αρκετό περιθώριο κατά την κίνηση του μοτέρ και να μην μπορεί να πιαστεί.
- Στο MC824HR30 ελέγξτε τις αντίστοιχες συνδέσεις M/ENC και επιλέξτε το ακριβές μοντέλο μοτέρ πριν από την εκμάθηση της διαδρομής.
Οι ακροδέκτες του μοτέρ δεν έχουν σταθερά +/−: η κεντρική μονάδα αλλάζει την πολικότητα ανάλογα με την κατεύθυνση. Αν η κίνηση είναι αντίθετη, ελέγξτε το ζεύγος αγωγών του μοτέρ αφού αποσυνδέσετε τις πηγές τροφοδοσίας· το PE δεν αλλάζει. Για την πλήρη διάταξη της πλακέτας και το διάγραμμα, ανατρέξτε στη συνδεσμολογία MC824HR30.
Σύνδεση εξαρτημάτων και πολικότητα
Τα εξαρτήματα συνδέονται στη μονάδα MC824HR30. Το καλώδιο μοτέρ TITAN δεν είναι BlueBUS. Για τη βοηθητική τροφοδοσία, ακολουθήστε τις ενδείξεις STOP και SbS και την παρακάτω λεπτομέρεια.
| Σύνδεση | Πολικότητα και ηλεκτρικά χαρακτηριστικά |
|---|---|

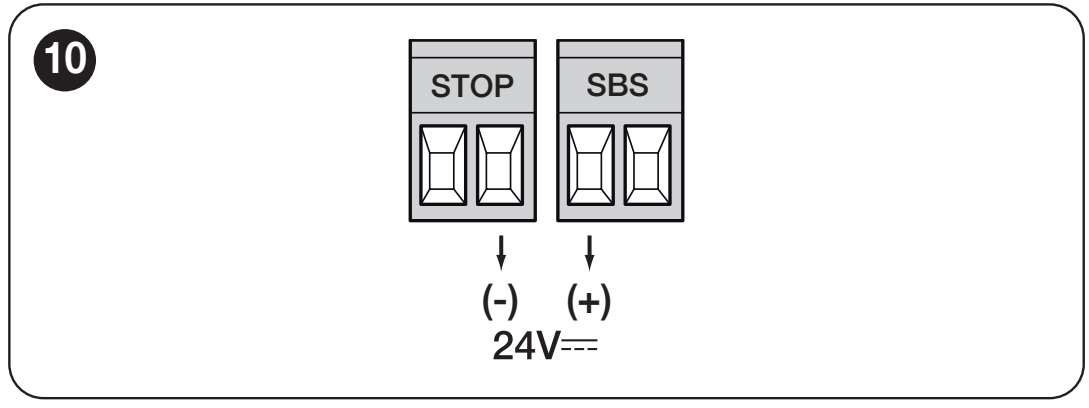

| Βοηθητική τροφοδοσία | + αριστερός ακροδέκτης του ζεύγους SbS· − δεξιός ακροδέκτης του ζεύγους STOP με τις ενδείξεις προσανατολισμένες όπως στο σχέδιο. 24 V DC, −30 % / +50 %, έως 200 mA. Η τάση παραμένει παρούσα και σε κατάσταση αναμονής. |
| BlueBUS / NICE EPMB | Παράλληλη σύνδεση με δύο καλώδια, χωρίς πολικότητα. 2 × 0,5 mm² έως 20 m· για 20–40 m, 2 × 1 mm². Ρυθμίστε τις διευθύνσεις των φωτοκυττάρων και επαναλάβετε την εκμάθηση των συσκευών. |
| SbS, OPEN, CLOSE | Επαφές μεταγωγής NO χωρίς τάση. Χωρίς +/−, μην συνδέετε εξωτερική τάση. |
| STOP | NO, NC ή 8,2 kΩ ανάλογα με την προστατευτική διάταξη που έχει συνδεθεί. Ο τύπος εισόδου αναγνωρίζεται κατά την εκμάθηση· η επαφή δεν έχει πολικότητα. |
| FLASH / NICE ELDC | Έξοδος για προειδοποιητικό φως 12 V DC, έως 21 W. Χρησιμοποιήστε την είσοδο και τον τρόπο σύνδεσης ELDC που προβλέπονται για τη συγκεκριμένη τροφοδοσία· μην μεταφέρετε εδώ την πολικότητα της βοηθητικής εξόδου SbS/STOP. |
| ELS / ηλεκτρική κλειδαριά | 12 V AC, έως 15 VA· χωρίς +/−. Επιλέξτε PLA10 ή PLA11 ανάλογα με τη μηχανική θέση της κλειδαριάς. |
Για τη σύνδεση των υπόλοιπων εισόδων και εξόδων, δείτε τον πλήρη πίνακα ακροδεκτών MC824HR30. Μην παρακάμπτετε τις προστατευτικές διατάξεις μόνο και μόνο για να ξεκινήσει η πύλη.
Πρώτη εκκίνηση με MC824HR30
Πριν από την ενεργοποίηση, πρέπει να έχουν ολοκληρωθεί τα στηρίγματα, τα στοπ, οι καλωδιώσεις του κινητήρα και του κωδικοποιητή, καθώς και οι διατάξεις ασφαλείας. Κατά τις κινήσεις εκμάθησης, διατηρείτε ελεύθερο ολόκληρο τον χώρο της πύλης.
| Σειρά | Ενέργεια στον πίνακα ελέγχου |
|---|---|
| 1. Έλεγχος συνδεσμολογίας | Ελέγξτε τον κινητήρα και το ENC του, τους αγωγούς προστασίας, τα φωτοκύτταρα και το STOP. Για ένα φύλλο χρησιμοποιείται το M2. |
| 2. Επιλογή κινητήρα | Ρυθμίστε τον ακριβή τύπο TTN3724HS στον επιλογέα Motor Type σύμφωνα με τον πίνακα και την αρχική εικόνα του επιλογέα. Η επιλογή γίνεται πριν από την εκμάθηση των οριακών θέσεων. |
| 3. Εκμάθηση συσκευών | Καταχωρίστε τις συνδεδεμένες συσκευές BlueBUS και STOP σύμφωνα με τη διαδικασία πρώτης εκκίνησης MC824HR30. Επαναλάβετε αφού προσθέσετε ή αφαιρέσετε συσκευές. |
| 4. Εκμάθηση θέσεων | Απασφαλίστε, τοποθετήστε τα φύλλα σε κατάλληλη αρχική θέση και ασφαλίστε ξανά. Χρησιμοποιήστε τη διαδικασία εκμάθησης θέσεων για την επιλεγμένη λειτουργία. Αν η κατεύθυνση ή η σειρά είναι λανθασμένη, σταματήστε αμέσως την εκμάθηση. |
| 5. Δοκιμή του συστήματος | Ελέγξτε το πλήρες άνοιγμα και κλείσιμο, τη σειρά επικάλυψης των φύλλων, την επιβράδυνση και όλες τις προστατευτικές διατάξεις. Μόνο τότε παραδώστε την πύλη. |
Προγραμματισμός και τηλεχειρισμός
Το TITAN TTN3724HS δεν διαθέτει δικά του κουμπιά ρύθμισης. Η ρύθμιση γίνεται με τα τρία κουμπιά του MC824HR30: OPEN, STOP/SET και CLOSE. Η αυτόματη επαναφορά σε κλείσιμο, ο χρόνος παύσης, η δύναμη, η ταχύτητα, η επιβράδυνση και η καθυστέρηση των φύλλων ρυθμίζονται στον πίνακα ελέγχου ανάλογα με τις ανάγκες της συγκεκριμένης πύλης.
| Ρύθμιση | Διαδικασία |
|---|---|
| Επίπεδα I και II | Πλήρεις πίνακες προγραμματισμού MC824HR30 περιλαμβάνουν εύρη τιμών, τιμές LED και εργοστασιακές ρυθμίσεις. |
| Δύναμη και επιβράδυνση | Η αλλαγή της δύναμης δεν υποκαθιστά την επισκευή μιας πύλης που σκαλώνει. Μετά τη ρύθμιση, επαναλάβετε τη λειτουργική δοκιμή και τη δοκιμή ασφαλείας. |
| Τηλεχειριστήρια NICE MYGO4 | Συζεύγνυνται στον δέκτη NICE OXIBD σύμφωνα με τη διαδικασία τηλεχειρισμού. Η εκμάθηση του πομπού είναι ανεξάρτητη από την εκμάθηση της διαδρομής. |
| Διαγραφή ή επαναφορά | Ακολουθήστε τη διαδικασία για τον συγκεκριμένο πίνακα ελέγχου ή δέκτη. Η επαναφορά της πλακέτας και η διαγραφή της μνήμης ραδιοσυχνοτήτων είναι διαφορετικές ενέργειες. |
Λειτουργία σε περίπτωση διακοπής ρεύματος
Χωρίς μπαταρία, απασφαλίστε την πύλη με το κλειδί. Για αυτόματη εφεδρική τροφοδοσία του τρέχοντος πίνακα ελέγχου, χρησιμοποιήστε το NICE PSS324. Η μπαταρία συνδέεται στην προβλεπόμενη υποδοχή του πίνακα ελέγχου μόνο αφού ολοκληρωθούν η εγκατάσταση, η εκμάθηση και οι δοκιμές· δεν περιλαμβάνεται στον μεμονωμένο κινητήρα.
Σε περίπτωση χρήσης του NICE PS124 ή του παλαιότερου PS324 με MC824HR30 απαιτείται ο προσαρμογέας NICE CABLA11 και στην πλακέτα πρέπει να είναι απενεργοποιημένη η κατάσταση αναμονής (επίπεδο I, L4 = OFF). Ο προσαρμογέας από μόνος του, χωρίς τη σωστή ρύθμιση, δεν αρκεί. Λεπτομέρειες θα βρείτε στη σύνδεση της εφεδρικής τροφοδοσίας MC824HR30.
Ηλιακή τροφοδοσία SOLEMYO
NICE SOLEMYO SYKCE30 επιτρέπει την τροφοδοσία κατάλληλου συστήματος χωρίς σύνδεση στο δίκτυο, κατόπιν αξιολόγησης του ημερήσιου αριθμού κύκλων, της κατανάλωσης των παρελκομένων και των ηλιακών συνθηκών. Για το SOLEMYO απαιτείται να ενεργοποιηθεί η κατάσταση αναμονής. Η τροφοδοσία από το δίκτυο και η ηλιακή τροφοδοσία δεν πρέπει να συνδέονται ταυτόχρονα. Αυτή η ρύθμιση διαφέρει από τη χρήση των PS124/PS324 με CABLA11.
Αντιμετώπιση προβλημάτων
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Ο κινητήρας δεν κινείται | Την τροφοδοσία και τις ενδείξεις του πίνακα ελέγχου, το κλείδωμα του μηχανισμού μετάδοσης, την παροχή MOTOR και το αντίστοιχο ENC. Χρησιμοποιήστε τη διάγνωση MC824HR30. |
| Κατά την εκμάθηση κινείται προς την αντίθετη κατεύθυνση | Διακόψτε την εκμάθηση. Αφού αποσυνδέσετε όλες τις πηγές τροφοδοσίας, ελέγξτε τα καλώδια του κινητήρα και το επιλεγμένο μοντέλο· ο αγωγός προστασίας παραμένει συνδεδεμένος στο PE. |
| Σταματά ή επιστρέφει | Ελέγξτε πρώτα χειροκίνητα τον μηχανισμό, τη γεωμετρία και τα στοπ. Έπειτα ελέγξτε τις εισόδους ασφαλείας και τον αντίστοιχο κωδικοποιητή. Η αύξηση της δύναμης δεν αντιμετωπίζει τη μηχανική αντίσταση. |
| Τα φύλλα δεν επικαλύπτονται σωστά | Αντιστοίχιση M1/M2, των ENC τους και της καθυστέρησης ανοίγματος/κλεισίματος ανάλογα με την επικάλυψη. Επαναλάβετε την απαιτούμενη διαδικασία εκμάθησης. |
| Το κουμπί λειτουργεί, αλλά όχι το τηλεχειριστήριο | Ελέγξτε τον πομπό, την μπαταρία και τη μνήμη του ραδιοφωνικού δέκτη σύμφωνα με τις οδηγίες για τη ζευγοποίηση τηλεχειριστηρίων. |
| Δεν λειτουργεί σε περίπτωση διακοπής ρεύματος | Ελέγξτε την κατάσταση και τη σύνδεση της μπαταρίας· για τα PS124/PS324 ελέγξτε επίσης το CABLA11 και ότι το Stand-by είναι OFF. Ελέγξτε τις συνθήκες εφεδρικής τροφοδοσίας. |
Χειροκίνητη απασφάλιση και ασφάλιση

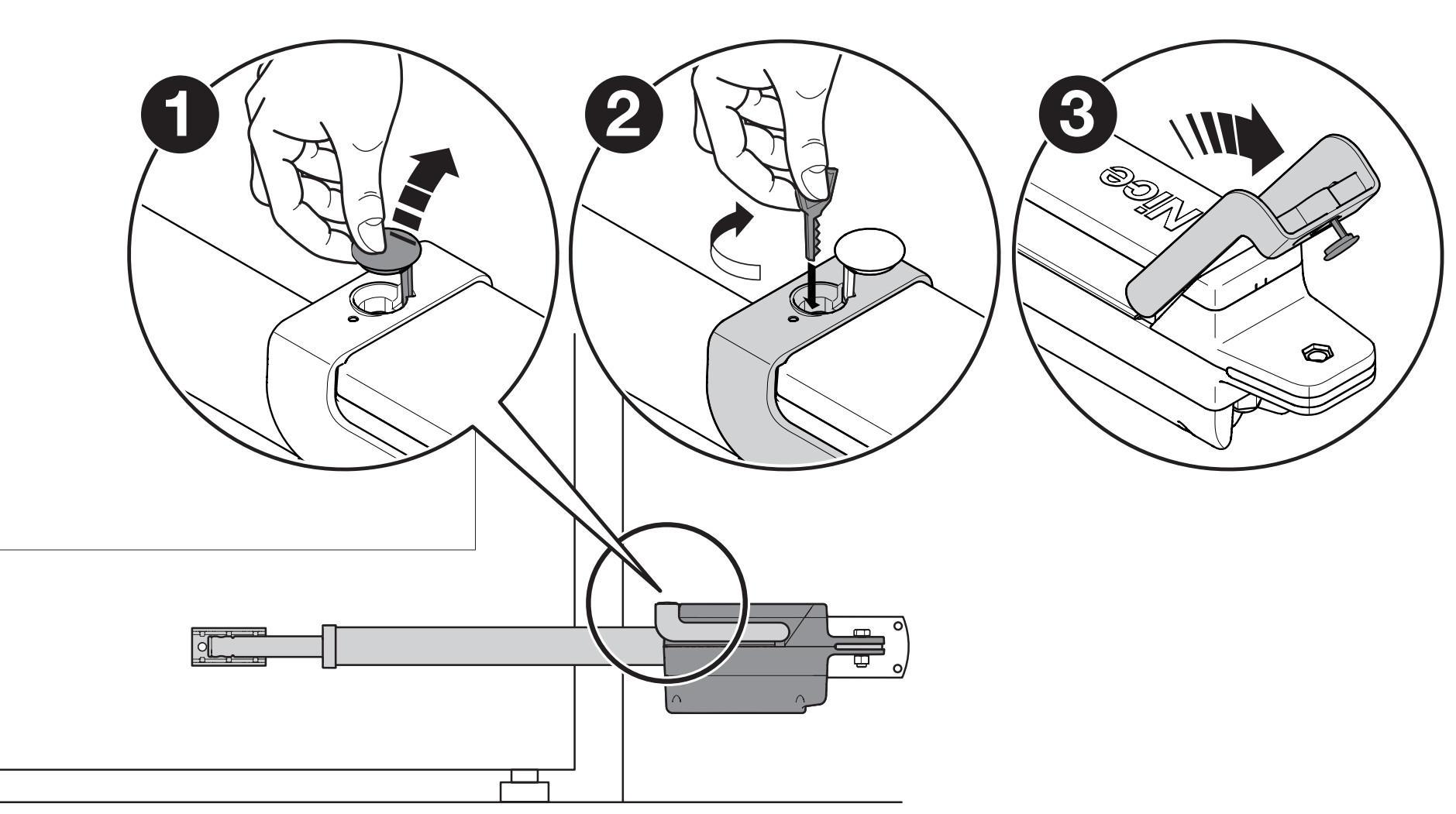

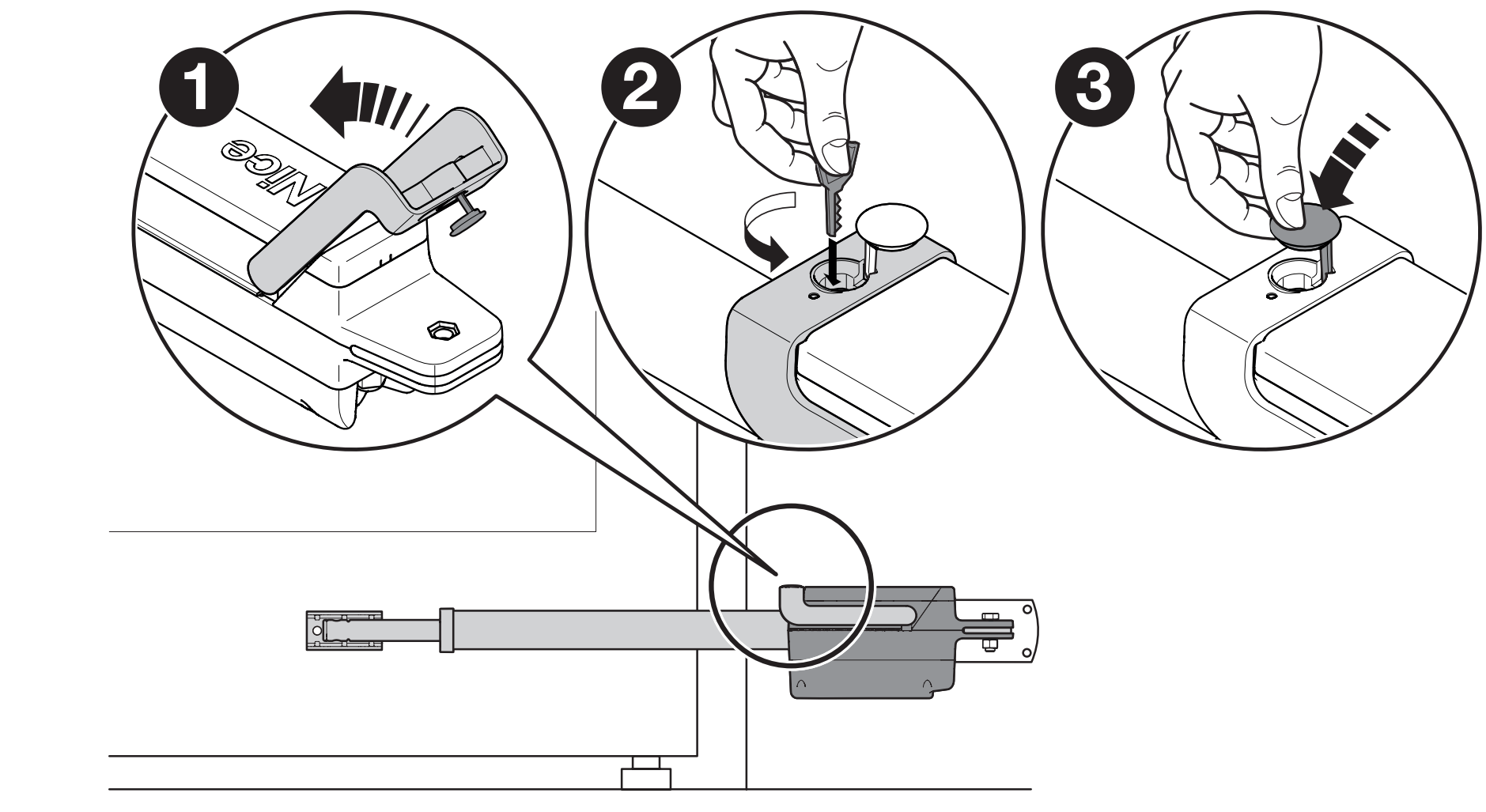

- Σταματήστε την κίνηση και ασφαλίστε το φύλλο ώστε να μην κινηθεί ανεξέλεγκτα. Αφαιρέστε το λαστιχένιο κάλυμμα του μηχανισμού απασφάλισης.
- Τοποθετήστε το κλειδί και γυρίστε το κατά 90° δεξιόστροφα. Τώρα μπορείτε να ανοίξετε ή να κλείσετε το φύλλο χειροκίνητα.
- Πριν επαναφέρετε την αυτόματη λειτουργία, μετακινήστε το φύλλο περίπου στο μέσο της διαδρομής, γυρίστε το κλειδί κατά 90° αριστερόστροφα και καλύψτε το άνοιγμα.
- Σε δίφυλλη πύλη, απασφαλίστε ή ασφαλίστε κάθε κινητήρα ξεχωριστά.
Έλεγχος ασφαλείας και παράδοση
- Το απασφαλισμένο φύλλο πρέπει να ανοίγει και να κλείνει χειροκίνητα με δύναμη που δεν υπερβαίνει τα 390 N. Πρόκειται για δοκιμή της μηχανικής κίνησης, όχι για επιτρεπόμενη δύναμη πρόσκρουσης σε άτομο.
- Ασφαλίστε τους κινητήρες και δοκιμάστε το άνοιγμα, το κλείσιμο και τη διακοπή της κίνησης. Ελέγξτε τα στοπ, την επικάλυψη των φύλλων και την επίτευξη των τελικών θέσεων.
- Δοκιμάστε ξεχωριστά τα φωτοκύτταρα, το STOP, τις ακμές ασφαλείας και τα υπόλοιπα συστήματα προστασίας. Όταν η προστασία βασίζεται στον περιορισμό της δύναμης, ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης και να επαληθεύσει την ασφάλεια του συστήματος.
- Η κεντρική μονάδα ρυθμίζει τη δύναμη του κινητήρα· η μέγιστη δύναμη κινητήρα που αναγράφεται στον τεχνικό πίνακα δεν είναι ασφαλής δύναμη επαφής με άνθρωπο.
- Παραδώστε την πύλη μόνο αφού ολοκληρωθούν επιτυχώς οι δοκιμές και ενημερωθεί ο ιδιοκτήτης για τον χειρισμό, την απασφάλιση και τη συντήρηση. Τα παιδιά δεν πρέπει να παίζουν με τα χειριστήρια ούτε στον χώρο κίνησης της πύλης.
Τακτική συντήρηση
Προγραμματίστε έλεγχο τουλάχιστον κάθε 6 μήνες. Με αποσυνδεδεμένη την τροφοδοσία, ελέγξτε τη στερέωση των στηριγμάτων και των βιδών, τη διάβρωση, τη φθορά των πείρων και των κινητών μερών, τα καλώδια, τους στυπιοθλίπτες και τις στεγανοποιήσεις. Αντικαταστήστε τα κατεστραμμένα εξαρτήματα· μετά την επαναφορά της τροφοδοσίας, επαναλάβετε τους λειτουργικούς ελέγχους και τους ελέγχους ασφαλείας σε ολόκληρη την πύλη. Μην αντιμετωπίζετε μηχανικές βλάβες αυξάνοντας τη δύναμη.
Τεχνικά χαρακτηριστικά TTN3724HS
| Παράμετρος | Τιμή |
|---|---|
| Τύπος | Μη αναστρέψιμος γραμμικός κινητήρας με μαγνητικό κωδικοποιητή |
| Τροφοδοσία κινητήρα | 24 V DC |
| Μονάδα ελέγχου | MC824H· τρέχουσα MC824HR30 ξεχωριστά |
| Μέγιστο μήκος / βάρος φύλλου | 3,7 m / 450 kg ως ξεχωριστές μέγιστες τιμές σύμφωνα με το διάγραμμα |
| Μέγιστη ταχύτητα εμβόλου | 3,2 cm/s = 0,032 m/s |
| Διαδρομή | 510 mm |
| Ρεύμα χωρίς φορτίο | 1,5 A |
| Ονομαστικό / μέγιστο ρεύμα | 2,5 A / 6 A |
| Ονομαστική / μέγιστη ισχύς εισόδου | 60 W / 150 W |
| Ονομαστική / μέγιστη δύναμη | 300 N / 2 200 N |
| Κύκλος λειτουργίας | Συνεχής κύκλος σύμφωνα με τον κατασκευαστή· η καταλληλότητα λειτουργίας εξαρτάται από ολόκληρη την πύλη και το σύστημα ελέγχου |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Διαστάσεις σώματος | 910 × 105 × 170 mm |
| Μήκος εγκατάστασης L | 860–1 370 mm ανάλογα με την έκταση του εμβόλου |
| Βάρος κινητήρα | 8 kg |

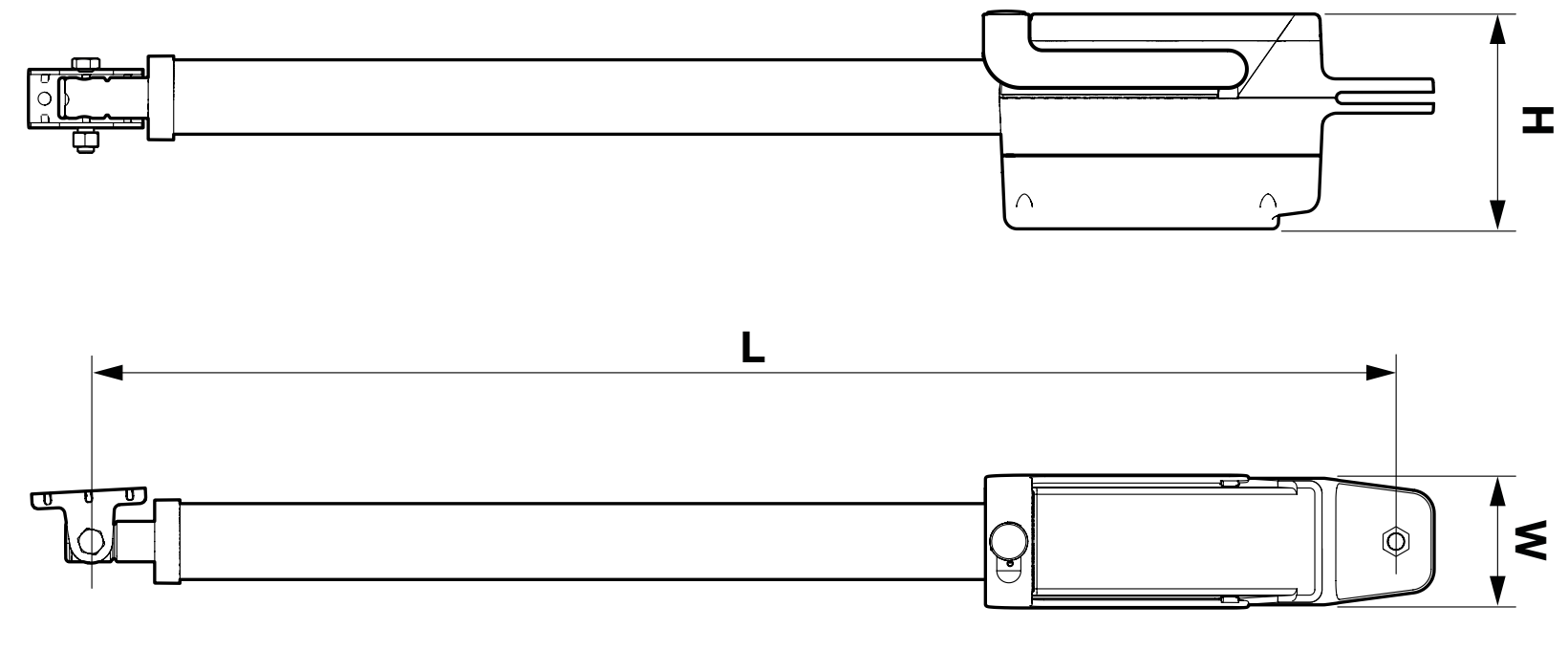

Το μήκος εγκατάστασης L στο σχέδιο και οι διαστάσεις του σώματος είναι διαφορετικά στοιχεία. Κατά την αξιολόγηση του διαθέσιμου χώρου, συνυπολογίστε τα στηρίγματα, την κίνηση του φύλλου και την πρόσβαση στο κάλυμμα.
